Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

1. Разметка на стене;
2. Разметка ламп;
3. Настройка ближнего света;

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Примечание:

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

-центр машины(М)
-центральные оси каждой лампы

2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3''(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включ

www.drive2.ru

Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).


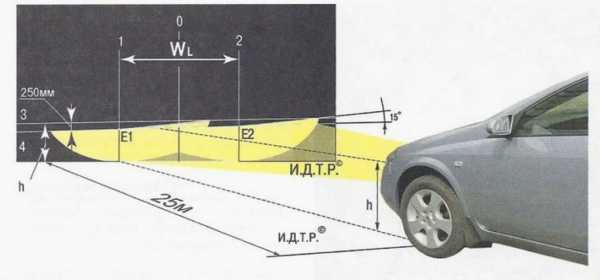

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

unit-car.com

Приборы для проверки и регулировки света фар

Прибор для проверки света фар ОПК (ГАРО)

Общий вид прибора для проверки света фар модели ОПК (ГАРО) приведен на рисунке. Прибор состоит из основания на колесах, стойки, установленной на основании вертикально, оптической камеры и ориентирующего устройства.

Рис. Прибор для проверки и регулировки света фар модели ОПК: 1 — ось; 2 — крышка; 3 — разъем для подключения компьютера; 4 — разъем для подключения зарядного устройства; 5 — отсчетный лимб; 6 — клавиша для включения питания прибора; 7 — клавиша для переключения света фар; 8 — приборная панель; 9 — оптическая камера; 10 — ориентирующее устройство; 11 — упорная гайка; 12 — шайбы; 13 — ручка; 14 — кронштейн фиксатора; 15 — ось винта; 16 — упорный винт; 17 — ручка; 18 — рычаг фиксатора; 19 — стойка; 20 — основание

Оптическая камера представляет собой корпус, в котором установлены линза, пузырьковый уровень, смотровое стекло, экран, перемещающийся по вертикали с помощью отсчетного лимба 5.

На экране установлены фотоэлементы для измерения силы света.

Рис. Расположение фотоэлементов на подвижном экране оптической камеры прибора: 1, 4 — фотоэлементы для измерения силы света противотуманной фары соответственно в теневой и световой области пучка света; 2 — фотоэлемент для измерения силы дальнего и ближнего света в теневой области пучка света и силы света всех остальных световых приборов; 3 — фотоэлемент для измерения силы ближнего света в световой области пучка света

На крышке камеры расположена приборная панель. На ней установлен жидкокристаллический индикатор, на который выводятся результаты измерений и текстовые сообщения. Изображены условные обозначения выбранного режима измерения (по порядку символов на рисунке — ближний свет, дальний свет, головной противотуманный свет, указатель поворотов), которые подсвечиваются с помощью светодиода; таблицы с данными для регулировки фар, имеются клавиши управления прибором.

На задней стенке камеры расположены:

  • клавиша для включения питания прибора либо для включения режима зарядки аккумулятора прибора
  • разъем для подключения компьютера
  • разъем для подключения зарядного устройства
  • отсчетный лимб
  • крышка, за которой располагается элемент питания

Перемещение камеры по стойке производится при ослабленном упорном винте (против хода часовой стрелки до упора) и нажатом рычаге фиксатора. При этом камера поддерживается за ручку, расположенную с ее противоположной стороны. Фиксация камеры на необходимой высоте осуществляется при отпускании рычага 18 и закручивании упорного винта по ходу часовой стрелки до упора. Высота установки контролируемой фары определяется (в миллиметрах) по шкале, нанесенной на стойку, по верхнему краю кронштейна фиксатора 14.

Рис. Приборная панель: 1 — жидкокристаллический индикатор; 2 — символы режима измерений; 3 — таблицы; 4 — клавиши управления

Установка оптической оси прибора в горизонтальной плоскости производится по пузырьковому уровню поворотом оптической камеры относительно оси винта 15 и фиксируется ручкой 17.

Ориентирующее устройство щелевого типа предназначено для установки оптической оси прибора параллельно оси транспортного средства. Ориентирующее устройство 10 устанавливается в одно из трех отверстий стойки через упорную гайку 11, две шайбы 12 и фиксируется ручкой 13.

Прибор ОПК в отличие от других приборов подобного типа позволяет измерять частоту следования проблесков указателей поворотов в герцах, которая определяется одновременно с силой света указателей поворотов. На данном приборе можно измерять также силу света фар с газоразрядными источниками света. Прибор имеет выход для информационного обмена с ЭВМ по интерфейсу, позволяющий передавать и распечатывать результаты измерений.

Прибор для проверки и регулировки света фар ОП (ГАРО)

Прибор модели ОП (ГАРО) отличается от ОПК приборной панелью, отсутствием возможности измерения частоты следования проблесков указателей поворотов и передачи результатов измерений в центральный компьютер.

Рис. Шкала индикатора силы света: 1, 3 — секторы годности оптического элемента противотуманной фары соответственно в теневой и световой части пучка; 2, 4 — секторы годности оптического элемента ближнего света соответственно в теневой и световой части пучка; 5 — сектор годности оптического элемента дальнего света

Прибор ОП оборудован стрелочным индикатором силы света со шкалой, имеющей секторы годности силы света основных и противотуманных фар.

ustroistvo-avtomobilya.ru

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

схема регулировки фар

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты фар

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Регулировка противотуманных фар

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20...30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

YURRaVS › Блог › Регулировка фар; Зачем это нужно делать? Самостоятельная регулировка света фар

В дождь, снег и особенно в туман плохо отрегулированные фары могут приводить к появлению отрицательного эффекта – широкий высокий луч «засвечивает» пространство впереди автомобиля, создавая световую завесу, как для его водителя, так и для встречного транспорта.

Самостоятельная регулировка света фар

Если нет передвижных оптических приборов, то регулировку можно проводить с помощью экрана.

Поставьте заправленный топливом и полностью снаряженный автомобиль с нагрузкой 75 кг на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились амортизаторы подвесок.

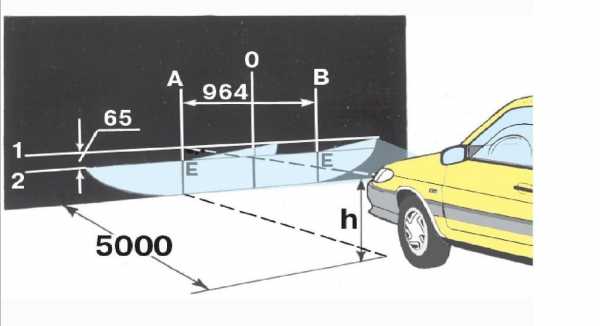

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется корректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая фара закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте регулировочными винтами световые пучки фар.

У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Если на вашем автомобиле установлены противотуманные фары, то направление их света, как правило, регулируется только по высоте. Фары регулируют так, чтобы верхняя граница световых пятен совпадала на экране с горизонталью, проведенной на 100 мм ниже линии высоты центров протвотуманных фар.

Всегда нужно помнить, что такая регулировка

www.drive2.ru

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

mensdrive.ru

Регулировка фар своими руками: ближнего и дальнего света

При езде ночью водители нередко сталкиваются с проблемой уменьшенной зоны видимости. Это приводит к повышению опасности для водителей, которые едут по встречной полосе. При возникновении подобной проблемы придется провести регулировку ближнего света автомобильных фар. Для этого необязательно отправляться к мастерам ближайшего сервисного центра. Достаточно ориентироваться в особенностях правильной регулировки фар.

Когда необходима регулировка света фар

Комплексная настройка света автомобильных фар необходима в таких случаях.

  1. Замена лампочки в фаре. Это требование актуально для осветительного прибора, имеющего как одинарную, так и раздельную оптику.
  2. Замена комплекта фар, либо одной из сторон. Причины разные – выход из строя, попадание в мелкое дорожно-транспортное происшествие, установка прибора повышенной мощности .
  3. Дискомфорт при езде в вечернее время суток.
  4. Водители, двигающиеся по «встречке», часто мигают в ответ, давая понять, что вы слепите их.
  5. Установка противотуманок. Обычно регулировка нужна только им самим.
  6. Выполнение работ, направленных на изменение уровня жесткости подвески.
  7. Замена резины или дисков на аналоги с увеличенным диаметром.
  8. Планирование поездки на дальние расстояния.

Настройка фар своими руками

Допустим, водитель поменял в одной из фар лампочку. Проверить ее работу можно возле магазина. Нужно приблизиться к ближайшей стене, чтобы между ней и автомобилем было расстояние 5-6 метров. Включив ближний свет, владелец видит, светят ли фары синхронно.

Ближний свет

Последовательность действий следующая.

  1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
  2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
  3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.

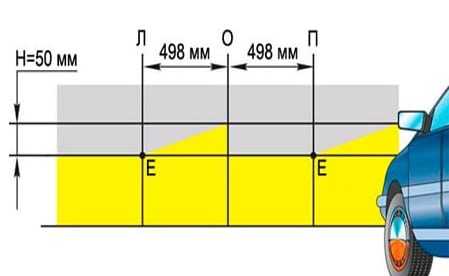

  4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
  5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Обратите внимание! Правильная настройка фары ближнего света на автомобиле возможна вечером или ночью, когда световой пучок легче рассмотреть.

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Дальний свет

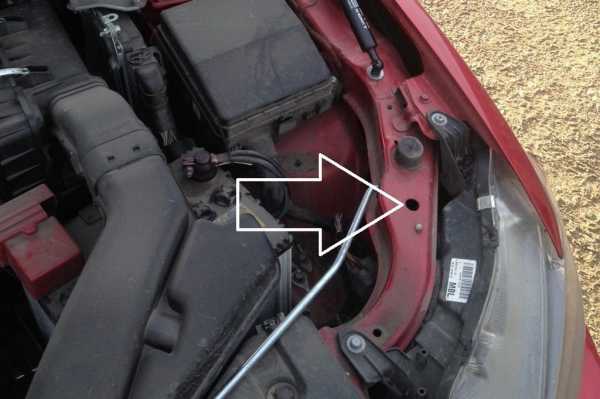

Чтобы получить заводской дальний свет, нужно использовать регулировочные винты, расположенные с внутренней стороны пластикового корпуса. Для этого надо открыть капот.

Методика хороша для владельцев автомобилей, где корпус головной фары имеет совмещенный ближний и дальний свет. Используя систему, описанную в предыдущем разделе, дальний откорректируется автоматически.

Настройка линзованных фар

Линзованные фары бывают двух видов – с возможностью регулировки и нерегулируемые. Приборы, не поддерживающие корректировку, обойдутся по минимуму, но пользоваться ими не стоит. В некоторых линзованных приборах присутствует автоматический регулятор.

Чтобы настроить пучок, используются регуляторы, расположенные в задней части корпуса, в подкапотном пространстве. Однозначные рекомендации отсутствуют, потому что для каждого автомобиля надо применять разные средства. Обычно применяются рукоятки или регулировочные болты. На упаковке указана общая инструкция по настройке, которая подойдет для базовой коррекции.

Регулировка ксеноновых фар

Среди всех существующих видов ксеноновые фары удерживают лидерство по интенсивности света. Поэтому для них необходима тонкая настройка. Последовательность действий следающая.

  1. Выбираем ровную дорогу и ровную стену.
  2. Подгоняем машину как можно ближе к стене.
  3. Проводим по вертикали ровную линию вдоль стены. Она должна соответствовать центральной части фары.
  4. Найдя центр, относительно центра проводим 2 вертикальные линии. Они должны находиться ровно по центру линзы.
  5. Проводим через центр горизонтальную линию, отмечаем 7.62 сантиметра и рисуем еще одну такую же линию.
  6. Отгоняем машину назад на 7.5 м.
  7. Пользуемся фиксаторами для передвижения фары.
  8. Используя регулятор, направляем световой пучок в подходящее русло.
  9. Направляем пучок света так, чтобы его уровень соответствовал нижней линии.
  10. Корректируем направление светового потока.

Для тонкой регулировки целесообразно отправиться в сервисный центр, где есть компьютерный стенд.

Обратите внимание!

В ряде европейских стран запрещена эксплуатация автомобилей, оснащенных ксеноновыми и биксеноновыми линзами.

Ошибки при регулировке

Правильная настройка фар возможна при условии соблюдения технологических норм. Водители, которым ранее не приходилось корректировать направление пучка света, совершают такие ошибки.

  1. Стена имеет перекосы.
  2. Автомобиль припаркован на склоне.
  3. Пружины подвески неисправны, из-за чего машина перекошена.
  4. На автомобиле неправильно распределена нагрузка на подвеску.
  5. Шины имеют неравномерное давление.

Корректировка направления света фар – не тот случай, когда невозможно сделать хуже. Если нет желания, умений или подходящей площадки – отправляйтесь в сервисный центр!

nahybride.ru
