Еще  один случай из нашей неправильной  установки  антенны на автомобиль.

Настройка антенны для рации- вот зачем к нам приехал автомобиль HUMMER h4. На нем была установлена антенна для радиостанции сзади на кронштейн запасного колеса.

При замерах приборами выяснилось, что антенна не имеет контакта с кузовом автомобиля. Даже если бы масса и была, такой вариант установки антенны считаем неудачным, т.к. место установки слишком низко, настройка антенны в таких случаях, обычно, ниже нормы. Диаграмма направленности антенны при такой установке очень искажена.

Данный случай так же можно отнести к типу ошибки «установка антенны вблизи мешающих металлоконструкций», т.к. антенна установлена за колесным диском, который сильно влияет на настройку антенны.

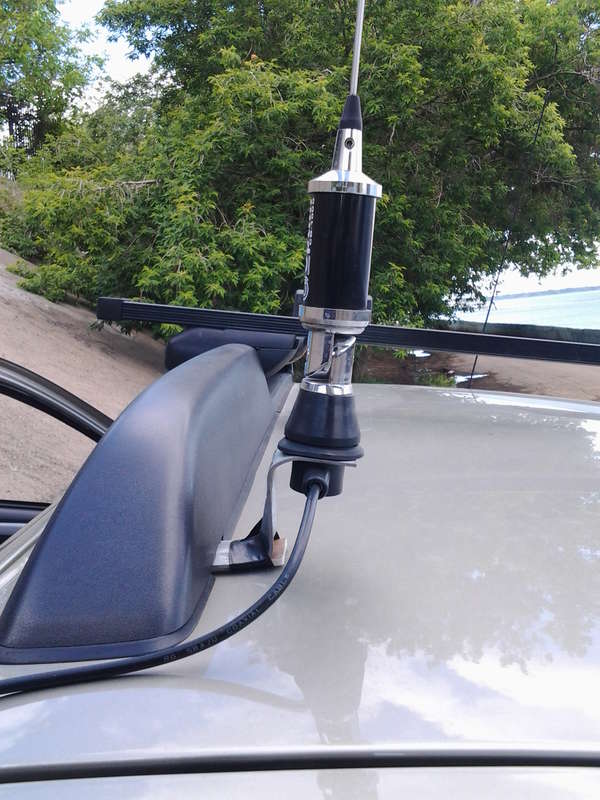

После переговоров с владельцем авто, было принято решение поставить более короткую, но не менее эффективную антенну на крышу. Выбор пал на антенну Lemm AT-1002 Miniturbo.

Конструкция крепления рейлингов позволила установить (после доработки)  кронштейн ABN суппорт. На месте установки антенны рации обеспечена отличная масса за счет болта крепления полозьев, вкрученного в крышу.

По окончании работы по установке антенны, мы получили КСВ=1.2, связались по городу на 8.5 км, радиостанция Megajet MJ-3031M. Это отличный результат в условиях города.



 Вывод:

Качество приема и передачи радиостанции во многом  зависит от того, насколько корректно установлена антенна, а  также  насколько она согласована с  радиостанциями.

Наши клиенты, зачастую на собственном опыте убеждаются в этом. Когда мастера компании «Радист», за час работы, благодаря грамотной переустановке антенны для рации, КСВ повышался в разы.

Автомобильная антенна – установка и подключение

Зачастую установленная в автомобиле антенна недостаточно уверенно принимает нужную радиоволну. Некоторые автолюбители останавливаются на том, что слушают музыку с различных носителей, но со временем повторяющаяся музыка начинает приедаться. Или необходимо усилить сигнал для просмотра эфирного телевещания в автомобиле. Или в автомобиле вообще не установлено никакой антенны, а сверлить отверстия в крыше нет желания или возможности. В этом случае может помочь автомобильная активная антенна.

Место установки

Качество принимаемого сигнала во многом зависит именно от того, где будет установлена антенна. Как правило, это верхний правый угол лобового стекла (в этом случае антенное полотно будет идти горизонтально и вертикально), либо верхняя центральная часть (в этом случае улавливающие элементы расходятся по горизонтали). Во-втором случае могут возникнуть трудности с установкой видеорегистратора, так как антенна может частично или полностью перекрывать обзор.

Установка

Когда определено место установки антенны, можно приступать к процессу установки. Для начала необходимо очистить поверхность стекла от загрязнений. Некоторые производители прикладывают специальный очиститель, поэтому следует проверить комплектность поставки, и, если очистителя нет, выполнить очистку специальными средствами.

Дальше, по специальному шаблону, необходимо выполнить установку самой антенны. Она крепится на двухсторонний скотч и для ее закрепления надо снять защитный слой и сильно прижать к стеклу. Дальше приступаем к установке улавливающих элементов, которые закрепляются к антенне и приклеиваются к стеклу. При их установке необходимо соблюдать рекомендации производителя по расстоянию до металлических деталей автомобиля.

После установки прокладываем провода. Сначала заводим их под обшивку крыши, а затем по стойке лобового стекла спускаем под торпедо. Под торпедо проводим провода к центральной консоли к месту установки магнитолы. Для скрытной прокладки может потребоваться частично демонтировать торпедо.

Подключение

Как правило, активная автомобильная антенна имеет три провода. Минусовой провод не надо прокладывать вниз, достаточно закрепить его к корпусу автомобиля, чтобы получить надежную «массу». Провод, отвечающий за питание антенны, подключается к специальному проводу магнитолы, который отвечает за активацию дополнительных аксессуаров, таких как антенна или усилитель.

Ну и, собственно, сам провод антенны, который подключается в соответствующий разъем магнитолы.

Итог

После выполненных работ следует вернуть на место все панели, демонтированные в процессе установки. После чего можно включить магнитолу для проверки работоспособности антенны. Если в процессе установки не было допущено ошибок, то результат должен обрадовать владельца.

Эта схема подходит для подключения любых активных автомобильных антенн, которые имеют гибкие улавливающие элементы. Если улавливающие элементы жестко закреплены к корпусу антенны, то установка несколько облегчается, но только в части установки улавливающих элементов. В остальном алгоритм действий тот же самый.
