Мощный авто усилитель своими руками

Прежде, чем начну свою статью, хочу сказать, если у вас крепкие нервы, куча свободного времени, определенных навыков в электронике, любите слушать в машине очень громкую музыку, мощный бас и готовы потратить на такой проект немало денег, то эта статья именно для вас!

Идея о создании усилителя повышенной мощности была давно, но из-за отсутствия времени и финансов, проект откладывался. И вот лето… каникулы… Было решено воплотить идею в реальность и для этого было потрачено ровно 3 месяца, поскольку были большие проблемы с деталями но, не смотря на это, усилительный комплекс был с успехом собран и испытан.

Для начала хочу пояснить смысл выражения «усилительный комплекс». Дело в том, что было принято решение собрать высококачественный усилитель, который бы мог питать всю аудиосистему автомобиля. Всю силовую часть (усилители мощности) нужно было совместить «под одной крышей», в итоге получилось 5 отдельных усилителей с суммарной мощностью 680 ватт, не путайте с китайскими ваттами, тут чистые 680 ватт номинальной мощности, максимальная мощность системы доходит до 750 ватт.
Требования к комплексу были таковы.
1) Высокое качество звучания
2) Высокая выходная мощность
3) Относительно простая конструкция
4) Малые затраты, по сравнению с ценами заводских систем такого рода
5) Способность питать 10 -12 динамических головок + сабвуфер
Для выполнения этой идеи было использовано 5 отдельных усилителей мощности, в том числе и высококачественный усилитель по схеме Ланзара, для питания канала сабвуфера.

Ниже параметры и серии микросхем, которые были использованы в этом усилителе.
TDA 7384 — 4x40W (2штуки, суммарная мощность микросхем 320 ватт или 8 каналов, по 40 ватт на канал)
TDA 2005 — 1x20W (2x10W) (2 штуки, суммарная мощность 40 ватт или 2 канала по 20 ватт)

Вышеуказанные микросхемы предназначены для питания фронтальной акустики.Данное решение самое экономичное, для создания усилителя такого рода, с денежными затратами можете ознакомится в конце статьи.
Самая трудная часть в любом усилителе такого рода это преобразователь напряжении, он предназначен для питания усилителя сабвуфера, пожалуй, с него и начнем.
Преобразователь напряжения

На создание у меня ушло ровно две недели.

Генератор импульсов преобразователя напряжения (отныне ПН) построен на традиционной микросхеме TL494. Это двухтактный ШИМ контроллер высокой точности, отечественный аналог 1114ЕУ3/4.
Микросхема в себе не содержит дополнительный усилитель на выходе. Дополнительный каскад построен на маломощных транзисторах, сигнал от них подается на затворы полевых ключей.

Схема известна под названием пуш-пулл или двухтактный преобразователь. Схема не новая, но пришлось изменить некоторые номиналы схемы под свои нужды. На каждом плече стоят два мощных полевика серии IRF3205. Через теплопроводимые прокладки они укреплены на теплоотводы, которые были сняты из компьютерных БП

В выпрямительной части использованы диоды КД213А, они как раз для таких целей, поскольку могут работать на частотах 70-100 кГц, а максимальный ток доходит до 10 ампер, в данной схеме диоды в дополнительных теплоотводах не нуждаются, перегрева не замечал.

Реле по питанию использовал 2 штуки по 20 ампер каждая, но желательно поставить реле на 50-60 ампер, поскольку преобразователь тянет немалый ток.В ПН реализована система ремоут контроль (REM), т.е. для включения сабвуфера не нужны мощные переключатели. Подавая плюс на ремоут контроль, мгновенно срабатывают реле, и подается питание преобразователя.

Особо мучился с намоткой трансформатора, поскольку трансформатор был собственной задумки. К сожалению ферритовых колец, я не смог найти, поэтому пришлось идти на альтернативное решение.
На халяву достались несколько компьютерных блоков питания, из них были выпаяны большие трансформаторы.

Половинки феррита приклеены друг к другу намертво, поэтому их нужно греть зажигалкой в течении 30 секунд, затем осторожно вынимать из каркаса. В итоге, с трансформаторов были отмотаны штатные обмотки, а выводы зачищены.

Далее боковая стенка каждого каркаса была отрезана.

В конце каркасы прикреплены друг к другу. В итоге получился один удлиненный каркас, на который можно свободно мотать нужные нам обмотки

Путем опытов было найдено нужное количество витков в первичной обмотке. В итоге первичная обмотка содержит 10 витков (2х5вит) с отводом от середины.

Намотка делалась сразу 5-ю жилами провода 0,8 мм. Сначала по всей длине каркаса мотаются 5 витков, затем обмотку изолируем и поверх мотаем еще 5 витков идентично первой. Обмотки мотаем В ОДИНАКОВОМ НАПРАВЛЕНИИ, например по часовой стрелке.

После окончания намотки провода скручиваем в косичку, не забывая заранее сдирать лак, далее залуживаем покрывая слоем олова.
Теперь нужно сфазировать обмотки. На самом деле нечего трудного тут нету, просто нужно найти «начало» и «конец» обмоток и соединить, например, начало первой обмотки с концом второй или начало второй с концом первой, место соединения — отвод, на который подается плюс от общего питания (см. схему).
После фазировки обмоток мотаем пробную вторичную обмотку, она нужна для того, чтобы при неправильной фазировке не отмотать всю вторичную обмотку. Пробная обмотка может содержать любое количество витков, например 3 витка проводом 0,8 мм, далее собираем трансформатор, вставляя половинки сердечника.

Включая схему трансформатор не должен издавать «жужжания», транзисторы не должны перегреваться, если преобразователь работает в холостую. На вторичную обмотку подключаем лампу накаливания 12 вольт пару ватт, которая должна загораться почти полным накалом, при этом транзисторы должны быть холодными и только через несколько минут работы можно почувствовать незначительное тепловыделение. Если все нормально, то снимаем пробную обмотку и мотаем на ее место нормальную, которая мотается по тому же принципу, что и первичная.

На сей раз обмотка намотана двумя жилами провода 0,8-1мм и содержит 30 витков ( 2х15вит). Мотаются две идентичные обмотки, каждая по 15 витков и растянута по длине всего каркаса. После намотки первой половины, изолируем обмотку, поверх мотаем вторую. Обмоткифазируются по тому же принципу, что и первичная.

После намотки вторичной обмотки, провода на концах скручиваются и залуживаются. В конечном этапе укрепляются половинки сердечника. На этом трансформатор готов!

ВАЖНО! В преобразователях такого рода (пуш-пулл) между половинками сердечника не должно быть зазора! Даже малейший зазор в доли миллиметра повлечет за собой резкое повышению тока покоя и перегрев полевых транзисторов! Именно из-за неуклюжести я спалил несколько полевых транзисторов. Следите за тем, чтобы половинки феррита как можно сильнее прижимались друг к другу.Такой трансформатор способен обеспечивать нужное напряжение и ток, для питания сабвуферного усилителя.
Запаиваем трансформатор на плату и приступаем к намотке дросселей.

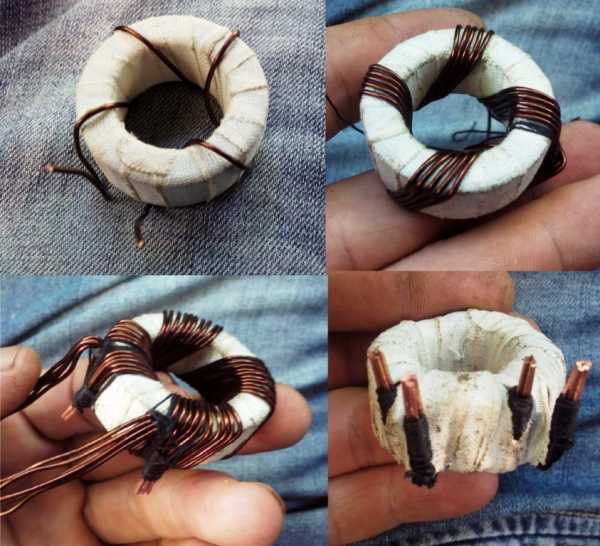

Дросселя
В схеме использовано 3 дросселя. Они предназначены для фильтрации ВЧ шумов и помех, которые могут образоваться на линиях питания.Главный дроссель использован на плюсовой линиипитании преобразователя. Он намотан 4-я жилами провода 0,8 мм. Кольцо использовал те, что в компьютерных блоках питания. Количество витков дросселя 13.

Остальные два дросселя стоят после диодного выпрямителя в ПН, тоже намотаны на кольцах из компьютерных БП и содержат 8 витков 3-я жилами провода 0,8мм.

Честно говоря, не ожидал что получится такой качественный ПН, ток покоя схемы не превышает 200 мА, для такого монстра это нормально, на выходе напряжение +/-63 вольта, уклон незначительный, всего в пол вольта.Максимальная мощность преобразователя позволило бы питать два таких усилителя, но тут он работает с большим запасом.

Усилители на TDA2005, для маломощных головок

Сборка этого блока отняло всего 2 часа. За это время были собраны два идентичных усилителя мощности. Усилители были выбраны как самый дешевый вариант для маломощных АС, их можно использовать для питания АС расположенных на передней доске автомобиля. Каждая микросхема развивает 20-24 ватт мощности и обладает весьма недурным качеством звучания.

Каждая микросхема подключена по мостовой схеме, при стереофоническом подключении одна микросхема способна отдавать до 12 ватт на нагрузку 4 Ом

Микросхемы через изоляционную прокладку установлены на теплоотвод. Громкость настраивается заранее, при помощи регулятора.Сначала планировалась другая плата, по этой и были собраны усилители, затем была придумана общая плата, которая введена в архив проекта.

TDA 7384 для, фронтальной АС

Для более мощных АС использованы квадрафонические микросхемыTDA 7384. Каждая из микросхем способна отдавать на нагрузку 4 Ом до 40 ватт мощности на канал. Итог — 8 каналов по 40 ватт, звучит очень хорошо.

Такие микросхемы используют в автомагнитолах, если лень купить, то можно достать из нерабочих магнитол.

Микросхемы имеют разные независимые друг от друга фильтры, если использовать общий фильтр, то возможны шумы и возбуждения.
Оба усилителя начинают работать при подаче +12вольт от аккумулятора на вывод REM. Усилители были собраны на одной плате, но позже пришлось переставлять блоки, поэтому каждый усилитель был реализован на отдельной плате.

Усилитель сабвуфера

Знаменитая схема Ланзара, полное описание, сборка, схема и настройка описана здесь, поэтому нет нужды рассказывать про этот усилитель. Усилитель полностью собран на транзисторах, обладает очень хорошим качеством звучания и повышенной выходной мощностью. В схеме я сделал некоторые замены и ниже представлена та схема, по которой я собирал, оригинал схемы в той же ветке форума.

Поскольку мне не удалось найти некоторые номиналы схемы, то пришлось делать некоторые замены, в частности эмиттерные резисторы были заменены на 0,39 Ом 5 ватт. Транзистор BD139 заменен на отечественный аналог KT815Г, кроме того заменены маломощные транзисторы дифференциальных каскадов и предвыходных каскадов схемы.

На входе можно убрать электролитические конденсаторы, если входной заменить на 2,2 мкф и более.

Первый запуск усилителя желательно делать с одной парой выходных транзисторов с закороченным на землю входом, чтобы при поломках не спалить транзисторы конечного каскада, они самое дорогое в этом усилителе.

Особое внимание обратите на монтаж схемы, следите за цоколевками транзисторов и правильностью подключения стабилитронов, последние при неправильном подключении работают как диод.Регулятор тока покоя я поставил обычный, никому не советую повторить мою ошибку, лучше поставить многооборотный, им можно точно настроить ток покоя схемы, также удобен для настройки.

Выходной каскад усилителя работает в режиме АВ, это по сути полностьюсимметричная схема, уровень нелинейных искажений сведен к минимуму. Благодаря своим высоким показателям, данный усилитель относится к усилителям категорииHi-Fi, получить 300 ватт на этом усилителе не проблема. Также есть возможность подключать на выходе нагрузку 2 Ом, т.е. можно питать целых два сабвуферные головки, подключая их параллельно.В этом случае нельзя поднимать напряжение усилителя выше 45-50 вольт.

Поднять мощность усилителя, можно добавлением еще одной или двух пар выходных транзисторов, но не забывайте о повышении питания, поскольку выходная мощность усилителя напрямую зависит от питания.

Защита АС

Не смотря на то, что усилитель мощности достаточно надежный, иногда могут быть неполадки. Выходной каскад ,самая уязвимая часть любого усилителя, из за выхода из строя выходных транзисторов образуется постоянное напряжение на выходе. Постоянка выводит из строя дорогостоящую динамическую головку. Любой усилитель такого рода имеет защиту, который защитит АС от постоянного напряжения.
При включении усилителя реле замыкается, включая головку, при постоянном напряжении на выходе УМ реле размыкается, сохраняяголовку

Защита имеет относительно простую схему, содержит 3 активных компонента (транзисторы), реле на 10-20 ампер, остальное мелочи. При включении УМ реле замыкается с небольшой задержкой. Питание на защиту подается от одного плеча преобразователя, через ограничительный резистор 1 килоом, резистор подобрать с мощностью 1-2 ватт.

Маломощные транзисторы могут быть заменены на любые другие, параметры которых схожи с используемыми. Реле подключен к коллектору более мощного транзистора, следовательно, конечный транзистор нужен более мощный. Из отечественного интерьера можно использовать транзисторы КТ 815,817 или более мощные — КТ805,819. Я заметил тепловыделение на этом транзисторе, поэтому укрепил его на небольшой теплоотвод. Защита и индикатор выходного сигнала смонтированы на одной плате.

Блок стабилизации

Двухполярный стабилизатор напряжения, обеспечивает нужное напряжение для питания блока фильтров и индикатора аудио сигнала. Стабилитроны стабилизируют напряжение до 15 вольт.

Этот блок собран на отдельной плате, стабилитроны желательно использовать с мощностью 0,5 ватт

Индикатор уровня звукового сигнала

Особо углубляться в работу схемы не стану, посколькусхема такого индикатора описана в одной из моих

статьей.

В индикаторе использованы микросхемыLM324. Использовать операционный усилитель для этих целей целесообразно, поскольку микросхемы стоят всего 0,7 $ (каждая). В индикаторе использовано 8 светодиодов, можно ставить любые светодиоды, которые под рукой. Индикатор работает в режиме «столб». Питание индикатора обеспечивает преобразователь напряжения, затем напряжениестабилизируетсядо нужного номинала и подается на индикатор уровня.Индикатор подключается на выход усилителя мощности, подстроечным регулятором настраиваем индикатор на нужный уровень срабатывания светодиодов.

Блок сумматора и ФНЧ

Сумматор предназначен для суммирования сигнала обеих каналов, поскольку сабвуфер у нас один. После этого сигнал фильтруется, срезаются частоты ниже, чем 16Гц и выше чем 300Гц. Регулирующий фильтр срезает сигнал от 35Гц — 150Гц.

Сборка

После тщательной проверки всех блоков, можно приступить к монтажу.

Корпус от DVD проигрывателя, другого удобного, к сожалению не нашел. На переднюю панель, где раньше располагался дисплей, прикрепил светодиоды индикатора. Все платы прикреплены ко дну усилителя через изолирующие шайбы, которые в свою очередь были сняты с отечественной аппаратуры

Все микросхемы и транзисторы прикручены к теплоотводам через изоляционные прокладки. Желательно использование термопасты, к сожалению, она у нас не продается, но и без нее все не так уж и страшно.
Входныеразъемы усилителей были выпаяны из DVD, в качестве клемм выходов был использованразъем от автомагнитолы.

В моей конструкции использован всего один кулер, он предназначен для охлаждения теплоотводов силовых ключей ПН и TDA7384, сабвуферный усилитель в принудительном охлаждении не нуждается, поскольку для него я подобрал громадный теплоотвод, который практически не греется.
Провода питания каждого усилителей присоединены к общим клеммам питания.REM контроль позволяет в нужный момент отключить любой из усилителей (например, пару TDA 2005) Питание каждого усилителя осуществляется через реле, которые активируются при подаче плюса на вывод REM.

Каждый из усилителей имеет отдельную систему ремоут контроля, которые выведены на контактную платформу с боковой стороны корпуса.

Ящик сабвуфера

Спустя пару месяцев после начала сборки, мне удалось купить сабвуферную головку SONY XPLOD XS-GTX120L, параметры головки ниже.
Номинальная мощность — 300 Вт
Пиковая мощность — 1000 Вт
Диапазон частот 30 — 1000 Гц
Чувствительность — 86 дБ
Выходное сопротивление — 4 Ом
Диапазон частот — 30 — 1000 Гц
Материал диффузора – полипропилен

Поскольку в магазинах продавали только ламинированные ДСП, а МДФ у нас вообще не встречается, то пришлось выбирать из того, что было. К счастью с материалом повезло. ДСП еще со времен СССР отлично сохранилось на чердаке, толщина 22 мм.

Далее в магазине были приобретены саморезы с длиной 50мм (50 шт.) и белый силиконовый герметик (если есть, купите прозрачный). Ящик был рассчитан с помощью программыWinISD. Объем порядка 83 литра.

Диаметр порта ФИ — 14 см, длина трубы 7 см.
Для головки было вырезано отверстие с диаметром 28 см. После изготовления всех частей ящика, настало время собрать его. Сборку удобно начать стыковкой дна и передней части ящика. Вначале дрелью были сделаны отверстия под шурупы (сверлом малого диаметра), а уже после были прикручены шурупы. Перед этим места креплений были покрыты клеем ПВА.
Клея жалеть не нужно, чтобы потом не жаловаться на свисты. У меня получился достаточно хороший ящик, работал как можно аккуратно. В конце швы были покрыты силиконом с внутренней стороны коробка (силикон имеет неприятный запах, поэтому эту работу следует выполнить в гараже или на свежем воздухе). После сбора ящика не удержался, поставил головку туда, где ей положено быть и включил

Я не могу передать это словами и даже роликом, поскольку это нужно чувствовать, а не слушать. Чувствуется весьобъем ящика, размах головки, мощь и качество Ланзара и все это воплощается в давление на груди…. Это словами не описать и только потом начинаешь понимать, что все кругом рушится и разваливается, стакан двигается по столу сам по себе, стекла начинают «вздуваться» от давления. Одним словом в доме все было под «дозой» вибрации.

Далее ящик был покрыт ковролином. Ковролин 120х200мм, хватило для всего ящика.

Специальный клей для ковролина у нас продавался, но банка аэрозоли стоит 25$, поэтому пришлось использовать клей ПВА. Для начала наждачкой обработал ящик, этот процесс отнял у меня 4 часа. На уже надрезанный ковролин наносим клей ПВА. После этого ящик нужно «прокатить» по заранее надрезанному ковролину. Завернули ящик, теперь для того, чтобы клей нормально высох, набиваем по краям мелкие гвозди, затем после высыхания их можно снять или оставить.

После вырезаем отверстияголовкиифазоинвертора.Головка прикрепляется к ящику десяти саморезами, это обеспечивает плотный контакт, никаких добавочных прокладок не нужно.

Выходные контакты ящика, сделаны из разъема для сетевого кабеля компьютерного БП, процесс изготовления понятен из фотографий.

Это альтернативное решение, опять же вызвано дефицитом заводскихразъемов.

Получилось неплохо. Для него было вырезано отдельное отверстие.
С внутренней стороны, после запайки провода, отверстиеразъема было загерметизирована силиконовым герметиком, во избежание свистов и нежелательных шумов.

Итоговые затраты на конструкцию

Преобразователь напряжения:
BC557 3шт — 2,5$
TL494 1шт — 1$
IRF3205 4шт — 10$
Диоды КД213А 4шт — 4$
Конденсаторы полярные — 10$
Конденсаторы неполярные — 3$
Резисторы — 2$
Дросселя и трансформаторы — из старых блоков питания ПК
Реле — из стабилизатора напряжения

Усилитель ланзар:
Транзисторы
2SA1943 2шт — 6$
2SC5200 2шт — 6$
2SB649 2шт — 2$
2SD669 2шт — 2$
2N5401 2шт — 1$
2N5551 2шт — 1$
Резисторы 5ватт — 4 шт — 3$
Остальные резисторы — 4$
Конденсаторы неполярные — 3$
Конденсаторы полярные — 5$
Стабилитроны — 2шт — 1$

Остальные усилители:
TDA7388 2шт — 15$
TDA2005 2шт — 2,5$
Резисторы — 2$
Конденсаторы неполярные — 4$
Конденсаторы неполярные — 6$

Блок фильтров:
TL072 1шт -1$
TL084 1шт — 1$
Конденсаторы неполярные — 3$
Резисторы — 2$
Регуляторы 3шт — 4$

Блок индикаторов:
LM324 2шт — 2$
Светодиоды и все остальное — 2$

Блок стабилизаторов:
Транзисторы 2$
Стабилитроны 13 вольт 6шт — 1,5$
Стабилизаторы 7815 2шт — 1,5$
Стабилитроны 7915 1шт — 0,7$
Остальное — 2$

Защита АС:
Транзисторы — 2$
Реле — даром
все остальное 1$
Штекеры, гнезда иразъемы к счастью имелись в запасе

Ящик сабвуфера:
Саморезы 50 шт — 0,5$
Герметик 2 флакона — 2$

ДСП — даром
Клей ПВА – даром
Головка — 65$
Ковролин — 15$

Итоги

Вот собственно и все. Результатами доволен, очень доволен! Купить подобный усилитель не возможно, аналогичные по мощностью усилители стоят от 400$! Хотя китайские производители предлагают за значительно малые деньги, но качество и надежность…. В общем, усилитель получился на трижды ура! Все работает отлично, осталось только купить машину и насладится рукотворным усилком, а усилитель пока будет работать дома, от мощного блока питания на 12 вольт.

Автор проекта — АКА КАСЬЯН. E-mail Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

СКАЧАТЬ ПОЛНЫЙ АРХИВ ПРОЕКТА С АВТОРСКИМИ СХЕМАМИ И ПЕЧАТНЫМИ ПЛАТАМИ МОЖНО ТУТ
