Что такое ШРУС трипоидный?

ШРУС, или шарнир равных угловых скоростей, – это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше – на различных форумах эта деталь имеет множество названий.

Это и ШРУС трипоидный, и ШРУС внутренний, и трипоид, часто просто граната. Но, так или иначе, это шарнир равных угловых скоростей, но с некоторыми конструктивными особенностями. Зачастую такие механизмы можно найти на автомобилях со стороны привода. Также каждый автолюбитель должен знать, что деталь эта состоит из роликов сферической формы и вилки. Данная конструкция позволяет узлу перемещаться по оси в больших пределах, обеспечивая при этом изменения угловых скоростей.

Для чего необходим трипоид?

Автомобиль может перемещаться за счет привода, который передает крутящий момент к ведущим колесам. Но если бы в системе отсутствовали ШРУСы, то в момент поворотов колес диски бы не смогли вращаться. И вот за счет того, что трипоидный ШРУС имеет определенные особенности конструкции, углы между полуосями могут изменяться. В результате машина двигается вне зависимости от того, в каком положении ведущие управляемые колеса.

История изобретения ШРУСа

Впервые шарнир равных угловых скоростей был изобретен в 1927 году. Патент на этот механизм получил инженер-механик Альфред Рцепп – очень долго конструкция носила имя этого механика. Сегодня это устройство автолюбители знают под простым названием – «граната». Эта деталь считается одним из основных узлов для любого переднеприводного автомобиля. Но ШРУСы устанавливают и на заднеприводные авто, и даже на полноприводные. В случае с полноприводными авто, шарнир необходим для обеспечения большей жесткости крепления заднего редуктора. Также за счет применения данного элемента обеспечивается независимость в задней подвеске.

Как устроен ШРУС

Когда выходит из строя трипоидный ШРУС на ВАЗ «Приоре», то оказывается, что далеко не каждый автолюбитель знает о нем достаточно. Хотя конструкция шарнира достаточно проста. Но то место, где он установлен, и сложные поломки заставляют автовладельца обращаться для ремонта в СТО. Естественно, это невыгодное решение. Стоит разобраться в конструкции детали самостоятельно.

Нужно сказать, что ресурс шарнира равных угловых скоростей очень высокий, и если правильно ухаживать за механизмом и своевременно обслуживать его, то он может работать 200-300 и более тысяч километров. Принцип его работы чем-то напоминает устройство и работу человеческого коленного сустава. Но в отличие от коленей, ШРУС трипоидный имеет более простую конструкцию.

Устройство шарикового ШРУСа

Начнем с устройства внешнего узла. Механизм состоит из корпуса в виде сферической чаши и шлицевого отверстия под выходной вал.

Внутри корпуса находится обойма, напоминающая сферический кулак, и ведущий вал. Также механизм состоит из сепаратора в виде кольца с проделанными в нем отверстиями для удержания шариков. Ну и, естественно, в устройстве имеются и сами шарики.

Особенности конструкции трипоидного подшипника

ШРУС трипоидный от обычного отличается только тем, что подшипники в нем не шариковые, а игольчатые. Механизм имеет три плоскости, где установлено три игольчатых подшипника. В основе внешнего шарнира лежат шарики. А во внутреннем – ролики с подшипниками игольчатого типа. Неважно, внешний шарнир или же он внутренний — сверху на деталь обязательно устанавливается пыльник. Он защищает механизм от попадания пыли и грязи.

В отличие от традиционных шарниров шарикового типа, ШРУС внутренний трипоидный – это более нежный механизм. Если внутрь него попадет даже небольшое количество грязи, это может привести к выходу детали из строя. Также отличия в смазке. Она должна быть предназначена специально для игольчатых подшипников. Другая сюда не подходит.

Особенности трипоидных

ШРУС трипоидный в зависимости от модели может иметь разную степень свободы, которую этот механизм передает от трансмиссии колесам. Функции данного узла сводятся к обеспечению максимально ровного вращения. На карданное соединение полуосей возлагают такую же функцию, но такими способностями оно не обладает. Даже если одна из полуосей будет вращаться равномерно, то на вторую крутящий момент передается прерывисто.

Характеристики трипоидов

За счет того, что в конструкции используются игольчатые подшипники, такие механизмы имеют очень высокую стойкость к износу. Также значительно снижены потери на трение элементов между собой в узле. Трипоидный ШРУС 2110 может изгибаться на угол до 18 градусов. Что касается максимального осевого перемещения, то этот показатель составляет до 55 миллиметров. Механизм способен компенсировать вибрацию двигателя и коробки передач на более чем 60%. Особенность детали еще и в том, что она не может выйти из строя в один момент, оставив машину без возможности дальнейшего движения. Это важно для любителей внедорожной езды и трофи-рейдов. Даже несмотря на хрустящие звуки и вибрации, деталь в аварийном состоянии даст возможность доехать до СТО.

Какой из ШРУсов лучше?

Среди автолюбителей нет единого мнения о том, какая же конструкция лучше, поэтому на этой почве возникает немало споров. Одни говорят, что трипоидный ШРУС лучше, другие – что шариковый. Многие при этом выделяют преимущества трипоидных шарниров.

Так, эти механизмы способны работать практически без люфтов под углами до 45 градусов. Колесо может поворачиваться на достаточные углы. К плюсам относят высокую надежность и долговечность, большие продольные перемещения, устойчивость при скручивании, хороший КПД. Также выделяют простоту монтажа, замены и обслуживания за счет большого количества пространства в месте его установки. Еще в пользу трипоидного ШРУСа можно сказать, что он отлично ставится на место шарикового и наоборот. Трипоидные шарниры имеют меньше деталей в конструкции. Соответственно, механизм дешевле в производстве и меньше стоит.

Сомнений нет в том, что лучше приобретать именно трипоидные шарниры. Они имеют более высокие характеристики и в случае поломки позволят на автомобиле добраться до места ремонта.

О смазках для трипоидных шарниров

Специалисты утверждают, что смазка для трипоидного ШРУСа нужна строго специальная, предназначенная для игольчатых подшипников. Однако применять 158 смазку, которая как раз и предназначена для подшипников игольчатого типа, категорически запрещается.

Для изготовления ее применяют литиевые загустители. Работает она при температурах не выше 120 градусов. Внутренние шарниры могут нагреваться до температур более 160 градусов. Смазочные материалы для внутренних шарниров – жидкие. Их рекомендуют заливать в пыльник, который установлен на приводе, а затем собирать конструкцию. Заливают обычно от 100 до 130 грамм. Более точные объемы указаны у производителя.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена как антифрикционную присадку. Такая смазка имеет черный цвет, и поэтому многие путают ее с графитовыми смазочными материалами, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и тоже не походит для шарниров.

Трипоидный ШРУС ВАЗ 2110 и других моделей авто рекомендуют смазывать специальными продуктами на основе бария. Отличие их – это более широкие диапазоны температур, в которых смазка может работать без потери характеристик. Так, она не теряет своих качеств при температурах от -30 до +160 градусов.

Типовые неисправности трипоидных шарниров и причины

Эти механизмы изготавливаются из особо прочных материалов, которые могут эксплуатироваться в течение длительного времени. Но по некоторым причинам эти узлы все-таки выходят из строя.

Первая из причин – это агрессивный стиль вождения. Чем сильнее водитель будет нажимать на педаль акселератора, тем большие нагрузки испытывает привод и, соответственно, трипоидный подшипник. Вторая причина, по которой узел выходит из строя – это повреждения пыльника. В результате в механизм попадает грязь и пыль, за счет чего увеличивается трение. Первыми признаками поломки может служить вибрация при движении машины или в процессе разгона. Также она может ощущаться при езде на высоких скоростях. Наконец, со стороны двигателя будут слышны стуки при движении на малых оборотах.

Если наблюдаются подобные признаки, необходимо поехать на эстакаду или смотровую яму и внимательно продиагностировать шарниры. При этом осматривать нужно не только внутренние, но и внешние механизмы. Если видны даже незначительные повреждения пыльника, тогда передвигаться на таком автомобиле нельзя. Это может быть опасно. В таком случае специалисты рекомендуют демонтировать деталь, промыть ее, заменить сальник и установить назад. Также можно установить полностью новый механизм.

Заключение

Если проанализировать отзывы автовладельцев, рекомендации производителей и советы автомехаников-профессионалов, то стоит устанавливать на автомобиль ШРУС трипоидный. Шариковый узел имеет меньшую надежность, а значит, быстрее выйдет из строя и потребует замены. Что касается этого процесса, то с ним справятся те автомобилисты, которые имеют минимальные навыки обслуживания. Для ремонта даже не обязательно иметь смотровую яму — достаточно лишь поддомкратить нужную часть автомобиля и разобрать ступицу.

Итак, мы выяснили, что собой представляет трипоидный шарнир равных угловых скоростей.

fb.ru

Трипоид (внутренний ШРУС) — профилактика — Volvo XC90, 2.4 л., 2003 года на DRIVE2

Давно порывался залезть и обслужить трипоиды (триподы).
Не редкость, когда они начинают стучать (причину знаете? Конечно, смазка), рекомендация VOLVO CARS – замена полуоси. Щедро, с барского плеча. Еще бы она стоила 100 евро, то фиг с ней, а так как цена далеко не детская, то имеет смысл, подобные узлы обслужить.

В общем, как показало вскрытие, вполне разумное действие я совершил.
К этому действу надо подготовиться, купить смазку (использовал Castrol LMX), растворитель или очиститель карбюратора(…можно очиститель тормозов или двигателя…любое подобное средство в спрее), хомуты для пыльников.
Понадобится выполнить все действия, необходимые при демонтаже ШРУС.
Снять колесо, открутить стойку стабилизатора от амортизатора, снять провод АБС с крепления на амортизаторе, открутить два болта крепления амортизатора к поворотному кулаку.
В идеале открутить рулевой наконечник, снять тормозной суппорт, после чего выпрессовать палец шаровой, в последствии открутив болт крепления ШРУС, снять поворотный кулак в сборе с тормозным диском.

После чего имеем картину.

Сорвав два хомута, подкладываем под гранату трипоида ветош или полиэтилен, дабы вытекающая смазка не лилась на подрамник, аккуратно (повредив пыльник, не так легко его будет найти…на ХС есть у FEBEST) отодвигаем пыльник трипоида максимально к ШРУС-у.

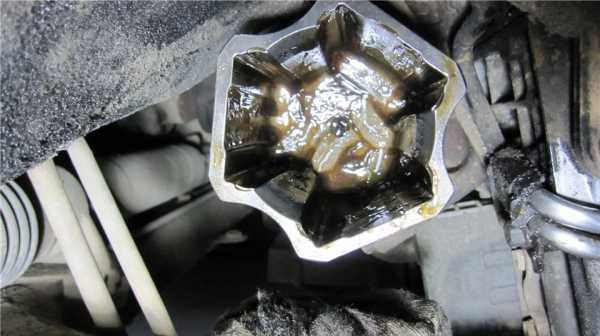

И вот что мы видим В гранату трипоида, в отличии от множества умозаключений на просторах интернета, забивается отличная от ШРУС смазка. Принцип действия этих узлов другой. Подшипник в ШРУС-е и подшипники в трипоиде, требуют различных смазок, в том числе и по консистенции.
Смазка достаточно жидкая, и имеет значительный объем металлических включений.
Особенность ли эта самой смазки или признаки износа я так и не понял, потому как износ узлов моего трипоида минимальный. Люфтов нет. Небольшие износ на кулачках крестовинки…как-то не соотносится с объемом металлической пудры в смазке.

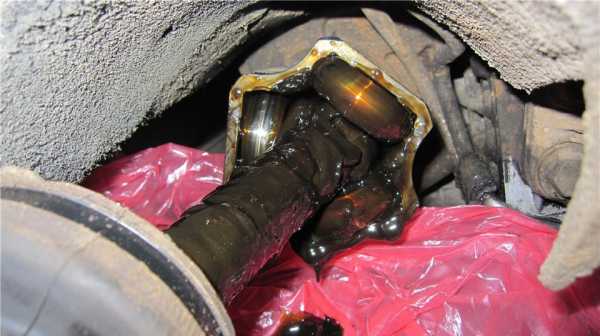

Сама крестовинка с впрессованной в нее полуосью свободно ходит в гранате, но выход ее ограничиваю небольшие завальцованные ушки на колодцах гранаты. Спиливать их или сбивать нет необходимости. Там буквально доли миллиметра.
Достаточно просто резко дернуть полуось с крестовинкой, по направлению выхода.
И вот… этот скипетр у нас в руках. Вот сама граната.Вычищаем из нее все, промываем.И тут самое важное, пометить колодцы, кулачки крестовинки и подшипники, чтоб после сборки, все стало именно в свои места, притертые за десятки и сотни тысяч километров.
Это действительно чрезвычайно важно.

www.drive2.ru

Трипоидные ШРУСы — Лада 2114, 1.6 л., 2013 года на DRIVE2

Все началось когда я поставил R-16 колеса при пробеге 3000км, появился хруст в ходовке при ускорении и при поворотах. В некоторых случаях даже под клинивало. Диагноз был однозначный внутренние шрусы. Ну я добрался до авто запчастей и приобрел 2 самые простые гранаты и поехал устанавливать. На все ушло около 2 часов, слики я сменил на R-14 торусы грешив на них поломку. Хрусты пропали ничего не клинило доволен был как слон, у машины прибавилось динамики изза легких колес.
Но радость не продлилась не долго, а именно хватило ее 6500км, снова появился хруст, Ну что делать опять поехал в магазин. Там преобрел так называемые трипоидные шрусы. Выбор пал на них из за их иной конструкции и нете за них пишут что они в 5 раз дольше ходят и держат больше момента. И опять в гараж. Все это поменяли после выезда хрустов нет, но есть вибрация когда ускоряешься надеюсь она пройдет.

Ну и не много фото:

вот такая

стопорные кольца

снимаем привод

сбиваем гранату

комплект

собераем

смазываем

собераем

пыльники остались родные

все на месте

металалом)

Цена вопроса: 1 800 ₽

www.drive2.ru

Лада 4×4 3D Теперь точно джип › Бортжурнал › Внутренние трипоидные ШРУСы, а так же немного о пыльниках.

Пару месяцев назад выкладывал отчет об установке левого внутреннего ШРУСа трипоидного типа фирмы «Бел Маг», после того как развалился старый, шариковый www.drive2.ru/l/470026378541007648/. Поменял именно потому что проморгал пыльник, а не потому что лифтанул Ниву. Правая то граната до сих пор живая, не подает никаких признаков своей близкой кончины. Съездил в деревню, где пришлось нырнуть пару раз в лужи, грязь попала внутрь механизма, а уже через день граната рассыпалась. В том отчете писал что не был уверен ставить трипоид на свою Ниву или нет. Виной тому бытующее мнение о том, что у трипоида угол работы существенно меньше, поэтому на лифтованной машине гранате не будет хватать угла и ее будет закусывать. Но пообщавшись со знакомыми у которых на всех боевых машинах стоят трипоиды, все же поставил то что хотел.

Сразу после установки первым делом проверили хватает ли угла — у висящей на подъемнике машины, с полностью вывешенными колесами (а соответственно с максимально большими углами работы гранат) покрутили колеса — ничего нигде не закусывало, колеса крутились свободно. Теперь, после 2 месяцев и около 2500 км эксплуатации результат тот же — с углом работы все в порядке.
Ну а неделю назад ощутил все прелести трипоида в плане живучести. Когда снимал вырванный амортизатор www.drive2.ru/l/476842800877404532/, то с удивлением увидел снова порванный пыльник на недавно установленном трипоиде. Сразу вспомнил слова тех, кто написал мне 2 месяца назад, что пыльник который шел в комплекте надо было сразу в топку выбросить и поставить нормальный. Когда на станции вытащили гранату, увидели что пыльник порвался не сегодня и не вчера — на шлицевой части появился небольшой налет ржавчины, на трипоиде была намотана трава после купаний в болоте, которые было 2 днями ранее, а смазка механизма была обильно разбавлена смесью воды и тины. Кроме ржавчины на шлицах абсолютно никаких последствий не было — сам механизм не пострадал. А теперь подумайте что было бы с шариковой гранатой в этом случае. Помню на Двенашке, когда порвал в лесу пыльник и внутрь попала земля с грязью, я не доехал даже до города, а это не более 15 км.
Пока остаются вопросы по ресурсу внутреннего ШРУСа, но насчет этого скажу что на прошлой машине, полноприводном ИЖе, за первые 6 лет езды (порядка 150 тыс. км.) поменяли с отцом 4 или 5 внутренних шариковых ШРУСов, после чего поставили наконец то трипоидные, тоже «Бел Маг» которые отходили 8 лет (порядка 180 тыс. км.). К концу своего срока у трипоидов видимо просто от времени вылетели иголки, появился сильный люфт, вибрация, но механизмы по прежнему были рабочие.
В общем если вы еще думаете, ставить трипоиды на свою машину или нет, мои рекомендации однозначные — СТАВИТЬ! По фирме тут не подскажу, выбор не особо большой в отличии от шариковых, у нас например продаются только 2 варианта «Бел Маг» и «Триалли». Я выбрал уже проверенный ранее.

Теперь второй интересующий вопрос — это пыльники, а точнее почему все таки у меня пыльник идущий в комплекте продержался всего 2 месяца. Я конечно придерживаюсь все таки мнения, что в комплекте идут дей

www.drive2.ru

установка внутренних приводов — трипоидов — Chevrolet Niva, 1.7 л., 2006 года на DRIVE2

одной из задач моей текущей модернизации нивы является повышение надежности и живучести автомобиля. в целом о надежности и живучести узлов нивы\шнивы по сравнению со стоковыми агрегатами я позже распишу отдельно, но сейчас пойдет речь о таких узлах как внутренние привода колес типа трипоиды.

в стоковом исполнении на нивы\шнивы ставятся ШРУСы (шарниры равных угловых скоростей), конструктивно из себя представляющие гранату (корпус) привода, в котором крутится по канавкам сепаратор с шариками, в который втыкается вал приводов соединяющий его с наружным приводом.

vazclub.com/images/niva/r…ivod-perednego-kolesa.jpg
photofile.ru/photo/mmx2/2275688/39615452.jpg

ШРУСЫ обеспечивают передачу крутящего момента с РПМ на колесья под довольно существенными углами. это достаточно критично для лифтованных машин (особенно лифтованных методом проставок под пружины либо чашки) — считается, что чем больше лифт и соответственно больше угол работы ШРУСов, тем меньше у них ресурс. в принципе это справедливо, но по опыту могу сказать, что если не использовать экстремальные лифты (когда рычаги стоят совсем уж крутым «домиком»), то жизни ШРУСов вполне хватает года на 3и эксплуатации в жестких условиях (гораздо больше на ресурс приводов влияет наличие целых пыльников и отсутствие песка\грязи\влаги в гранате привода). чтобы сохранить адекватные углы работы ШРУСов так же используют лифтовку методом опускания балки — тогда углы работы ШРУСов сохраняются более приближенные к стоковым (расчетным при проектировании).

о собственно опыте живучести шрусов могу сказать вот что — захрустел у меня шрус в поворотах и под нагрузкой и я решил поставить эксперимент и доездить до того момента, когда он у меня уже совсем развалится. так вот, с тех пор проездил 1,5 года и судя по всему еще столько бы проездил, но стал на глобальную перетряску всей ходовой.

но в использовании шрусов меня не устраивали несколько моментов:
а) если в шрусах разваливается сепаратор и шарики высыпаются, то палка с внутренней частью сепаратора просто крутится стуча по гранате и уже не передает крутящий момент с редуктора на колеся. более того, с редуктора весь момент (если не стоит самоблок или принудительная блокировка) уходит именно на эту гранату — и машина банально не едет и превращается в заднеприводную. такое положение дел не может радовать где-нибудь в далеких краях.
б) при таком положении дел, в ЗиП класть нужно всю гранату целиком в сборе (причем и левую и правую), т.е. в случае развалившегося сепаратора вставить новый сепаратор на те же места с сохранением положения шариков представляется геморройным занятием и проще тогда уж менять гранату целиком. а замена гранаты целиком в этом случае так же является геморройным занятием со сливом масла, откручиванием крышки привода и т.д.

в) процедура замены пыльника со шрусами так же представляет собой весьма геморройное занятие в следствие того, что нужно контролировать наличие шариков и обеспечивать их сохранность и расположение каждого в своей прикатанной канавке (теоретически), а они все в смазке и т.д. т.е. риск уронить шарик в пыль\грязь при этом весьма высоки
г) у меня присутствует некая тяга к экспериментам и любопытству по новым агрегатам и узлам)

альтернативой использования внутренних приводов типа ШРУС является использование т.н. трипоидных приводов. конструктивно они из себя представляют аналогичные гранат

www.drive2.ru

Внутренний шрус, трипоид на все авто — DRIVE2

ШРУС и ТРИПОИД — одна из серьёзнейших деталей ходовой. От его работы зависит безопасность и, конечно, возможность автомобиля передвигатсья. Именно он является связующим звеном между колёсами и приводом. Самую большую нагрузку шрус использует при поворотах или на неровностях. Именно тогда полностью раскрывается его потенциал, когда колесо отклоняется от ведущего вала по вертикали или горизонтали. Замена этого важного агрегата очень сильно ударяет по бюджету, поэтому важно следить за состоянием шруса трипоида, чтобы не доводить до его преждевременной замены.

ШРУС, как и любое другое изделие из металла, очень не любит влагу. При попадании влаги под пыльник моментально образуется коррозия, смазка теряет свои свойства и, как итог, эти ненавистные шелчки в гранате. По этой же причине грязь там так же будет лишней.

Так же, шарниры очень чувствительны к заложенной смазке. Постоянный процесс трения требует идеальных плоскостей и защитного слоя. Но любая смазка, даже заводская, имеет свойство терять свои качества. Как правило, срок работы лубриканта в ШРУСе составляет не более 5 лет, при условии целого пылезащитного чехла.Со смазками всё не так просто. Стоит разделять смазки для классических ШРУСов и трипоидов. Оптимальным вариантом смазки для внутреннего ШРУСа вы можете купить у нас 300гр тюбик или его прямой аналог. Допускается использование и других смазок с литием или молибденом. Для трипоида — Optitemp BT1LF от кастрол. Допускается и использование других смазок, важно правильно определить рабочую температуру и нагруженность узла. тришип ford connect
тришип трипоид тришип пежо 605тришип трипоид фиат дукато тришип трипоид рено мастер
тришип трипоид volvo 440-s60 s70 XC90 тришип пежо 405 тришип фиат.

СИМПТОМЫ ВЫХОДА ИЗ СТРОЯ, ТРИПОИДА, ШРУСА

При увеличении скорости от 1) 60 км/ч до 90 км/ч 2) 100 км/ч до 120 км/ч болтанка руля, ощущение ти по колёса овальные. что это? Один из вариантов, полуоси- внутренний шрус, выработка внутренней части где ходит трипоид также он тришип, выработка на трипойде на самой крестовине под роликами, визуально сразу не определишь. Выработка в стакане & граната, когда трипоиду не хватает смазки, клинит ролик (так как ролик сделан из подшипниковой стали, (применяют главным образом для изготовления шариков, роликов и колец подшипников)

В процессе работы эти элементы подшипника трипоида находятся под воздействием высоких знакопеременных напряжений. Каждый участок рабочей поверхности шарика шруса или ролика трипоида и дорожки колец испытывает многократное нагружение, распределяющееся в пределах очень небольшой опорной поверхности. В результате в каждом участке поверхности возникают местные контактные знакопеременные напряжения порядка 3—5 Мн/м2 (300—500 кгс/см2) — сжимающие на поверхности контакта и растягивающие у ее контура. Напряжения вызывают упругую и незначительную остаточную деформации элементов подшипника. Многократное повторение деформации приводит к появлению усталостных трещин, выкрашиванию поверхности подшипника, в результате чего при качении возникают удары, под действием которых разрушения усиливаются и подшипник выходит из строя.

Помимо усталостного разрушения, дорожки колец подшипника и сами тела качения (шарики и ролики) подвергаются истиранию. Причиной механического разрушения — истирания являются тангенциальные напряжения, вызываемые силами трения при скольжении контактирующих поверхностей. В результате истирания от поверхности металла отделяются тонкие чешуйки, что вызывает увеличение зазора между кольцами и телами качения и усиление абразивного износа.

ЧТО ЗАКЛАДЫВАТЬ ВО ВНУТРЕННИЕ ШРУСЫ ТРИПОИДЫ
Смазка пластичная для внутреннего шруса 300гр вы можите купить у нас.
140-180g в каждый шрус.
Величина истирания зависит от точности изготовления и сборки подшипника, условий его нагружения, смазки, наличия абразивных частиц, химически активной среды и от ряда других причин. При интенсивном истирании поверхностные слои (подшипников игло роликов) стали могут изнашиваться настолько быстро, что в них не успевают появиться усталостные трещины. В этом случае подшипник выходит из строя еще до усталостного разрушения. В некоторых случаях детали подшипников подвергаются совмещенным раздавливающим и изгибающим нагрузкам, нагрузкам динамического характера (ударным) трипоид.

В соответствии с этим свойства шарикоподшипниковой стали должны характеризироваться высокой упругостью и высоким сопротивлением усталости при малой хрупкости, отличаться высокой износостойкостью и прочностью. Так как детали подшипников работают, соприкасаясь отдельными точками рабочих поверхностей, особое значение для подшипниковой стали приобретает ее физико-химическая однородность и чистота по неметаллическим включениям. Присутствие в металле скоплений твердых карбидов, неметаллических включений, волосовин, трещин и других концентраторов напряжений вызывает быстрый износ отдельных участков поверхности и преждевременный выход из строя подшипника.

www.drive2.ru

ШРУС бирфилд, Лебро или трипоид?

На сегодняшний день в передних приводах Нива используется 3 основных типа внутреннего ШРУСа: шариковый, трипоид и Лебро.

Бирфилд, или шариковые ШРУСы

На Ниву и Шеви Ниву заводом-изготовителем устанавливаются внутренние ШРУСы Бирфилд (шарниры равных угловых скоростей), которые состоят из гранаты (корпуса) привода и внутренней обоймы сепаратора с шариками, вращающегося по канавкам. Отсюда и наиболее распространенное название Бирфилдов — шариковые ШРУСы. Во внутреннюю обойму устанавливается вал приводов, который соединяет его с наружным приводом.

Для нивавода, периодически съезжающего с асфальта, заводской ШРУС — один из самых проблемных узлов автомобиля.

Его конструктивные недостатки заключаются в следующем:

  • восприимчив к нагрузкам, возникающим при осевом перемещении из-за недостаточного продольного хода;
  • подвержен износу при больших углах поворота ШРУСа;
  • не выдерживает больших моментов на скручивание;
  • как следствие, «живет» достаточно недолго.

Все это создает целый ряд проблем для ниваводов:

а) когда при разрушении сепаратора шарики высыпаются, крутящий момент перестает передаваться с редуктора на колеса и уходит на гранату ШРУСа, что означает полное отключение переднего привода Нива в случае, если на ваш автомобиль не была установлена блокировка дифференциала. Иными словами, машина просто не едет. В условиях бездорожья это если не тупиковая, то достаточно затруднительная ситуация.

б) Отсюда — первый вывод: нужно иметь при себе ЗиП. Чтобы установить новый сепаратор вместо разрушенного стокового, нужно проконтролировать, чтобы положение шариков в канавках соответствовало заводской схеме. Однако сепараторы отдельно не продаются,и чтобы так починить ШРУС, нужно еще где-то раздобыть «донора». Кроме того, в осуществить такой ремонт в полевых условиях практически нереально, проще будет полностью заменить гранату.

в) Отсюда — второй вывод: нивавод всегда должен иметь при себе левый и правый внутренние ШРУСы

г) Замена пыльника со ШРУСами — тоже весьма трудоемкая задача из-за необходимости контролировать положение шариков в канавках.Поэтому многие ниваводы вообще отказываются от передних приводов на Ниву типа ШРУСи переходят на трипоидные привода.

Вместо бирфилда — трипоиды

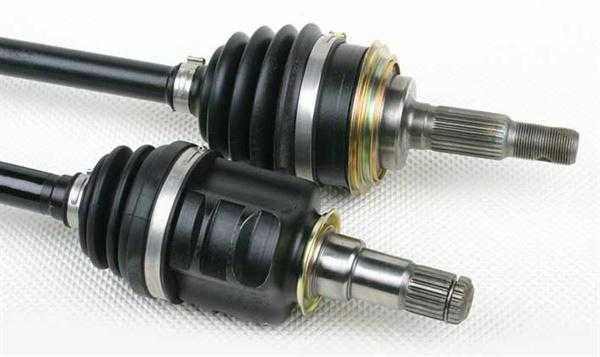

Внешне трипоиды от шариковых ШРУСов практически не отличаются. Они представляют собой гранаты с тремя канавками, однако имеется существенное конструктивное отличие: вместо сепаратора с шариками здесь установлен трехшип, на шипах которых крутятся три ролика на игольчатых подшипниках.

Трипоиды хороши тем, что даже в при поломке в условиях бездорожья они позволяют с грехом пополам доехать до цивилизации (то бишь, ближайшего СТО).

Основной минус трипоидов заключается в малых углах работы в сравнении с ШРУСами. Это вызвано их конструктивными особенностями. Максимальный угол работы таких приводов равен 220, а оптимальный и вовсе не более 40.

Есть еще один важный момент: хотя при превышении оптимального угла работы трипоид, конечно, будет работать, однако с ощутимыми вибрациями и рывками, вызванные тем, что угловые скорости частей трипоида перестанут совпадать. И чем больше угол, тем больше расхождение в угловых скоростях

Как показывает практика, при больших углах палка привода зацепляется за выступы канавок гранаты и происходит преждевременный износ игольчатого подшипника, что проявляется в значительном люфте приводов.

Передние привода со ШРУСом Лебро

Есть третий, и как показывает практика, оптимальный вариант конструкции внутреннего шарнира равных угловых скоростей — ШРУС типа Лебро (Loebro). Именно они входят в комплект передних приводов Нива от ИЖ-ТЕХНО.

В чем особенности и преимущества данного типа ШРУСов?

Во-первых, за счет своей конструкции ШРУС Лебро имеет увеличенные углы работы, что обеспечивает больший ход подвески при меньших вибрациях (по сравнению со стоковыми ШРУСАми и триподами).

Это отличает такой тип ШРУСа от шарниров «Трипод», углы работы которых существенно ограничены из-за конструктивных особенностей. При этом ШРУСы Лебро имеют более надежную конструкцию по сравнению с шариковыми ШРУСами бирфилд (birfield).

Во-вторых, ШРУСы Лебро надежны и долговечны. ШРУСы передних приводов Нива от ИЖ-ТЕХНО прошли испытания на прочность на стенде, где колесо было поджато таким образом, чтобы сымитировать нагрузку, эквивалентную движению 2-тонного авто по асфальту. В ходе испытаний ШРУСы показали себя хорошо: никакого хруста и поломок при пробеге более 50 тыс. км!

В-третьих, они просты в установке. Для замены гранаты вам нужно будет лишь установить стопорное кольцо внутреннего ШРУСа и закрутить 6 винтов крепления. Объем и продолжительность работ сокращаются вдвое! Согласитесь, для бездорожья, где удобства для обслуживания приводов отсутствуют в принципе, это немаловажный фактор.

Подводя итог вышесказанному, следует отметить, что ШРУС Лебро показали себя как оптимальное решение для передних приводов Нива, отвечающее параметрам цена-качество.
