Торсионы это: устройство и принцип работы, плюсы и минусы

Содержание

Зачем нужен торсион. Торсионная подвеска

Добрый день. Сегодня мы поговорим об одной из разновидностей подвески. Есть несколько видов подвесок: пневматическая, пружинная, рессорная, но речь сегодня пойдет о торсионной подвеске. А знаете ли вы, что разрабатывалась эта модель подвески для танков и используют ее в бронемашинах до сегодняшнего дня? И только со временем ее модифицировали и установили на легковые автомобили и внедорожники. По какому принципу работает данная подвеска, и какими плюсами и минусами она наделена? Давайте попробуем разобраться.

1. История создания и развития торсионной конструкции

Принято считать, что первыми торсионно-рычажную подвеску на автомобиль установили немцы в 30-х годах прошлого столетия на Volkswagen Beetle. Но это не так, французы их опередили и впервые установили модель подвески подобного типа на автомобиль Citroen Traction Avant, и было это в 1934 году. Наиболее удачно торсионы в подвеске применяла американская компания «Крайслер».

А в Советском Союзе торсионные подвески ставили на автомобили ЗиЛ и ЛуАЗ, а также «Запорожец».

Усовершенствованием подвески занимался чешский профессор Ледвинка и уже в 1938 году подобие его торсионной подвески начали массово использовать в KdF-Wagen автомобильной компании Фердинанд Порше. Немецкому изобретателю больше всего приглянулся малый вес подвески. Он понимал, как важен этот момент в строительстве военной техники и спортивных автомобилей. И этот преимущество подвески актуально на сегодняшний деть. Это подтверждается использованием торсионной подвески в таких марках как Феррари и Тойота Лэндкруизер.

Во временна Второй мировой войны торсионная подвеска применялась в бронетехнике, а именно в немецких и советских танках. Из самых знаменитых немецких танков, которые имели торсионную модель подвески, были КВ-1 и Pz. V «Panther». А после окончания войны торсионные подвески использовались большинством европейских производителей авто. Пиком использования торсионных подвесок были 50-60-е года. Внимание привлекала простота изготовления устройства и его компактность. В 1961 году торсионную балку впервые применили на передней подвеске. Автомобиль, на котором решили провести эксперимент, был Jaguar E-Type. Со временем производители отказались от такого вида подвесок, так как это стало не рентабельно. Но некоторые производители, например,

Ford, Dodge, General Motors, Mitsubishi Pajero, до сих пор предпочитают устанавливать торсионную подвеску на свои внедорожники и грузовики.

Разработчики во всем мире усердно работают над усовершенствованием торсионной подвески и снижением ее себестоимости. К процессу активно подключается современное оборудование и новейшие компьютерные программы. Некоторые специалисты даже заявляют, что через несколько лет торсионная подвеска догонит по популярности своих конкурентов. Но большинство производители пока массово не используют торсионные подвески в изготовлении автомобилей. В любом случае остается надежда, что тенденция измениться к лучшему. Ведь торсионная подвеска – уникальная разработка достойная особого внимания.

2. Устройство и принцип работы торсионной балки

— это вид подвески, в которой роль рабочего элемента играют торсионы. Торсион – это металлический рабочий элемент, который работает на закручивание. Обычно он состоит из металлических стержней, а реже пластин, круглого или квадратного сечения, которые совместно работают на скручивание. В автомобиле торсионы могут использоваться как упругий элемент, или в качестве вспомогательного устройства – стабилизатора поперечной устойчивости. Закрепляясь на ступичном узле левого колеса стабилизатор поперечной устойчивости, проходит к шарнирному узлу в виде резинометаллического шарнира.

Далее к параллельному борту автомобиля в поперечном направлении, где крепится к другому борту в зеркальном положении. Роль рычагов при работе подвески в вертикальном направлении выполняют отрезки торсионов. В современных автомобилях торсионная балка может применяться поперечно или продольно. При этом на легковых автомобилях применяется поперечная балка. А продольная больше подходит для грузовиков. В обоих случаях она призвана облегчить плавность хода и скорректировать крен при повороте. На современных моделях торсионная балка используется с электродвигателем при выравнивании в автоматическом режиме. Подвеска, которая может регулировать высоту колес может использоваться при замене колеса. В таком случае три колеса приподнимают автомобиль, а четвертое колесо поднимается без помощи домкрата.

Принцип работы данной подвески довольно прост. Концы торсионной балки жестко закреплены на раме или кузове автомобиле. Метал из которого он сделан имеет особый сплав и это позволяет ему работать как пружинный элемент. Во время движения на него действует сила скручивания и вал стремиться вернуть колесо на место. Если вал установлен в автомобиле вместе с дополнительным электромотором, то у водителя есть возможность в ручном режиме изменять жесткость подвески. Можно сказать, что принцип работы данной подвески аналогичен подрессоренной и пружинной.

3. Плюсы и минусы торсионной балки

Со времен создания торсионная балка прошла множество стадий модификаций. При этом усовершенствовались ее положительные качества и по возможности убирались недостатки. Но убрать все недостатки невозможно. Давайте же рассмотрим все плюсы и минусы современной торсионной подвески. И так начнем с задач, которые должна выполнять подвеска:

1. обеспечить плавный ход автомобиля;

2. стабилизация колес;

3. регулировка угла крена на поворотах;

4. поглощение колебаний колес и рамы.

К преимуществам торсионной подвески мы можем отнести:

1. Подвеска очень проста в эксплуатации. Она очень простая и это позволяет легко провести ремонт подвески. При этом ремонт может провести даже начинающий автолюбитель.

2. Очень проста и понятная регулировка жесткости. Это позволяет автолюбителю самостоятельно увеличить жесткость подвески и нарастить торсионы под свой стиль езды.

3. По сравнению с другими видами подвесок она имеет весьма небольшой вес и компактно размещается под кузовом автомобиля.

4. Возможность автоматически влиять на подвеску есть не у всех автомобилей, но производители стараются добавить данную опцию в новые модели. И это понятно, ведь гораздо удобней регулировать жесткость и высоту подвески нажатием кнопки с салона автомобиля.

5. Самым приятным плюсом данной подвески для автомобилиста является ее долговечность. Вся конструкция и торсионы способны отслужить весь период эксплуатации без видимых проблем. А если подвеска потеряла былую жесткость, то ситуацию поможет исправить гаечный ключ.

Есть у такой подвески и ряд недостатков , а именно:

1. Одной из самых больших проблем торсионной подвески, которую до сих пор не могут решить производители – это излишняя поворачиваемость автомобиля. На резком повороте автомобиль начинает разворачивать и от водителя требуется определенные навыки, чтоб удержать его на дороге. Отечественные автомобилисты могли сталкиваться с этой проблемой управляя «Запорожцем».

2. Еще одним минусом являются дополнительные вибрации, которые с помощью подвески перекладываются с колес на кузов. Это способствует низкому комфорту пассажиров задних сидений. Также невозможно сделать качественную шумоизоляцию.

3. Недостатком торсионного вала есть также наличие игольчатых подшипников. Они имеют ограниченный ресурс пробега около 60-70 тис. км. И это обвязывает водителей чаще заглядывать под днище автомобиля. Подшипники защищены резиновыми сальниками и прокладками, но из-за воздействия агрессивной среды и старения резина дает трещины. Через них просачивается вода с пылью и грязью и выводит подшипник из строя. В свою очередь вышедший из строя подшипник развальцовывает посадочные места торсионной балки и это изменяет вал колес.

4. Одной из причин по которой производители отказываются ставить торсионную подвеску на свои автомобили, это высокая себестоимость изготовления подобного вала. Дело в том, что сложной является технология изготовления и обработки торсионов. Чтоб предотвратить появление трещин на их поверхности, необходимо использовать пластических осадок и других технологий. Все это повышает стоимость торсионной подвески, кроме того, максимальная нагрузка на сам вал не очень велика.

4. Эксплуатация торсионной подвески

Хоть торсионная балка и проста в эксплуатации, она все же требует некоторого ремонта. Ремонт подвески связан со следующими моментами: регулировка высоты подвески, замена игольчатых подшипников, замена торсионов задней балки, замена пальцев задней балки, ремонт рычагов задней балки.

Регулировку высоты торсионной подвески нельзя рассматривать как полноценный ремонт. Чаще всего это делают водители, исповедующие спортивный стиль езды. Им необходимо приподнимать заднюю часть автомобиля. Также изменение высоты подвески имеет смысл при увеличении жесткости подвески и меньшей осадки автомобиля при максимальной нагрузке. Но следует помнить, что тогда торсион работает в более агрессивных условиях и это, скорее всего, скажется на его ресурсе.

Если же производится ремонт самой торсионной балки, то наверняка понадобиться демонтаж торсионов. В этом случае необходимо точно наметить положение торсионна на балке, чтобы при монтаже было ясно, куда его вставлять. Чтобы демонтировать торсион, а именно снять его из шлицевого соединения, вам понадобиться специальный инструмент, инерционный съемщик. Может быть, придется почистить резьбу шлицевого соединения, на которую садиться торсион, для этого запаситесь метчиком. Довольно часто эти самые шлицевые соединения как говориться «закисают», и тогда снять торсион становится проблемой и инерционный съемщик не помогает. В таком случае выручит обычная кувалда.

Самым частым моментом в ремонте торсионной балки является замена изношенных игольчатых подшипников.

Чтобы произвести их замену необходимо снять торсион и рычаги задней балки. С каждой стороны есть два подшипника. Самым опасным является то, что определить вышел ли подшипник из строя, самостоятельно невозможно. А эксплуатация неисправного подшипника приводит к изнашиванию оси. Замена самой оси возможна, но очень затруднительна в «домашних» условиях. Поэтому производители призывают водителей следить за работой подшипника и производить его замену вовремя, это сбережет ваши деньги и время. Еще более затруднительным является ремонт рычага задней балки. Он выходит из строя по тем же причинам что и палец задней балки, но ремонт его производиться на токарно-расточном станке. И тут проблемой становится поиск необходимого оборудования и мастера.

Подписывайтесь на наши ленты в

Вы слышали такое понятие, как «торсионная подвеска»? Не знаете, о чем идет речь? Это такая разновидность подвески, где главным элементом является торсион.

Устройство и принцип работы

Торсион выполнен из , его работа осуществляется на скручивании. Он представляет собой стальной стержень, соединенный со шлицем на концах. Также эта деталь может состоять из балки конкретного сечения, набора пластин.

Крепление торсиона производится к кузову автомобиля или к его раме, а другой конец присоединяется к рычагу. Когда колеса перемещаются, он закручивается, поэтому происходит неразрывная связь между кузовом и колесом. Так выглядит торсионной подвески.

Вращаются торсионы исключительно односторонне. Другая не менее важная особенность подобного элемента состоит в том, что он также используется для определения высоты кузова. Работа торсионной подвески осуществляется в процессе вращения. Для того чтобы понять ее специфику можно представить вытянутую руку с вращающимся запястьем.

Виды независимых подвесок

Независимая торсионная имеет несколько видов:

  • На двойных поперечных рычагах.

Здесь торсион находится параллельно кузову, поэтому его длина поддается регуляции в широком пределе. Так, один конец подвески крепится к поперечному рычагу, а второй – к раме машины. Эту конструкцию часто можно встретить на внедорожниках, где она выступает в виде передней подвески.

В этом случае торсионы располагаются в поперечной зоне кузова. Их в основном используют для создания задней подвески автомобилей.

  • Связанные продольные рычаги.

В этом варианте направляющими являются 2 рычага продольного типа, которые соединены друг с другом при помощи балки. Так создается задняя подвеска торсионная в автомобилях переднего привода.

Иногда такая необходима для обеспечения выравнивания в автоматическом режиме с применением мотора, стягивающего балки для увеличения жесткости.

Немного из истории

Торсионная подвеска автомобиляприменяется с давних пор. Впервые она была использована на машине Citroen Traction Avant. Затем немецкие производители выпустили известный Volkswagen Beetle, где главной деталью выступал торсион. Такая конструкция получила широкую популярность во многом благодаря простой схеме изготовления и компактному размеру.

Позже ее стали применять на машине «Запорожец», где она выступала в виде передней подвески с двумя торсионами квадратного сечения. Поэтому не стоит удивляться тому, что сегодня такая конструкция особенно популярна.

Преимущества и недостатки подвески

Для того чтобы понять, что же у нее такого особенно, необходимо рассмотреть плюсы и минусы. Но вначале мы определим положительные характеристики, свойственные торсионной подвески:

  • Малая масса конструкции;
  • Можно регулировать жесткость дорожного просвета и подвески;
  • Простой ремонт и сервисное обслуживание.

Среди отрицательных характеристик следует выделить такие, как:

  • Необходимость наличия дорогих технологий в процессе производства;
  • Ограничение нагрузки по причине напряжения в сварном шве.
  • Неспособность создавать прогрессивное увеличение упругости.

Торсионная подвеска в большинстве случаев используется на внедорожниках и грузовых машинах

Торсионная подвеска разболталась? Ничего страшного в этом нет. Достаточно всего лишь исправить ее положение с помощью гаечного ключа, подтянув болты. Но действовать нужно осторожно, чтобы чрезмерно перетянутые детали при передвижении машины не создали большую жесткость ухода. На самом деле регулировать торсионную подвеску просто, сложнее это производить, если речь идет о пружинных конструкциях.

Сегодня этот тип подвески в большинстве случаев используется на внедорожниках и грузовых машинах известных марок – Додж, Дженерал Моторс и Форд.

Торсионная подвеска – это тип подвески, основным элементом которой является металлический стержень цилиндрической формы (торсион). Этот элемент обладает большой упругостью и отменно пружинит при скручивающих воздействиях. Обычно торсионы изготавливают из специальный сталей высокой прочности, которые проходят предварительную термическую обработку. Торсион выдерживает феноменальные механические нагрузки, отлично сопротивляется большим крутящим напряжениям и практически не подвержен деформации при больших углах закручивания. Торсионные стержни бывают круглыми или квадратными в сечении, могут быть наборными (из нескольких металлических пластин).

Торсион одной своей стороной жестко крепится к раме автомобиля, а другой стороной через рычаг соединен с колесной ступицей. Перемещения колеса в вертикальной плоскости вызывают скручивание торсиона (торсион пружинит). В итоге получается прочная и упругая конструкция, которая соединяет кузов автомобиля и его подвижную ходовую часть. Для того, чтобы повысить надежность и долговечность торсионных подвесок, основные соединения и узлы оснащают защищающими от ударных нагрузок элементами (газовыми или масляными амортизаторами или дополнительными пружинами спиральной формы).

История появления торсионной подвески.

Впервые такая подвеска использовалась на знаменитом автомобиле Фольксваген Жук (выпуск стартовал в 1930-х годах). Нынешний вариант торсионной схемы, который применяется на современных автомобилях это эволюционное детище множества доработок и усовершенствований конструкции этой подвесочной схемы.

Сразу после появления новой для тех лет конструкции подвески она начала дорабатываться инженерами европейских и американских автомобильных компаний под установку на различные выпускаемые ими автомобили. Чех Ледвинка придумал модернизированный торсион, который использовался на большегрузных автомобилях Tatra. После нескольких лет испытаний именно конструкция Ледвинки стала массово устанавливаться на автомобили, сходящие с конвейера компании Фердинанда Порше.

Сам Фердинанд Порше очень тепло отзывался о торсионной схеме подвески. Она легкая и прочная. Эти два главных преимущества способствовали тому, что практически все хорошие автомобили того времени (спортивные, внедорожные и армейские) имели торсионную подвеску. Сейчас торсионы применяют в нескольких моделях Феррари, в конструкции подвески внедорожника Toyota Landcruiser и в других моделях японского автогиганта, в подвесках большинства тяжелых авто. Порше продолжал работать над оптимизацией торсионов. Он разработал торсионы с двойными рычагами (поперечные стержни в них скрывались внутри стальных труб, которые располагались друг за другом), вместе они составляли первую в истории автомобилестроения торсионную балку.

Французские автомобилестроители тоже работали над собственными торсионными системами подвесок. Андре Лефэвр из компании Citroen придумал как использовать зависимость жесткости подвески от длины торсионной балки. Чем длиннее был торсион, тем комфортнее получалась подвеска. Помимо этого, длинный вал торсиона отлично распределяет нагрузку от дорожного покрытия по всему кузову автомобиля. Это существенно повышается устойчивость машины на трассе и улучшает её управляемость.

Во время Второй мировой войны торсионам нашли применение в конструкции танков и тяжёлых армейских броневиков. Торсионной подвеской оснащались отечественные танки «КВ», знаменитые гитлеровские «Пантеры». Реальные боевые условия еще раз подтвердили – торсионная схема работает успешно и надежно. В послевоенные годы практически весь мировой автопром переключился на выпуск автомобилей с торсионами в подвеске. Долгое время (до 1960 годов) торсионы ставили только на заднюю подвеску, но фирма Jaguar впервые применила передние торсионы на знаменитом E-Type. В США торсионами комплектовали автомобили Chrysler и Cadillac. В СССР с такой подвеской выпускались автомашины ЗИЛ, Запорожец и ЛУАЗ.

Основные достоинства и недостатки торсионной подвески.

Торсионная балка может быть размещена под кузовом автомобиля как в продольном, так и в поперечном направлении. Продольная схема больше подходит для тяжелых и крупных машин. На легковушках ставят легкие и компактные поперечные торсионы задней подвески.

Торсионная подвеска решает следующие задачи:

  • Гарантирует плавный ход.
  • Максимально сглаживает и поглощает механические колебания рамы и колес автомобиля.
  • Способствует стабилизации положения колес.
  • Регулирует угол крена в поворотах.

Торсионы, устанавливаемые поперечно, ограничиваются шириной колеи автомобиля. По бокам кузова рабочие края торсионных стержней соединяются с рычагами подвесок. Следовательно, сделать бесконечно плавную и мягкую подвеску не получается (из-за ограниченных физических размеров торсионов).

Продольные торсионы не имеют серьезных ограничений по длине. По уровню обеспечиваемой мягкости и плавности хода продольные торсионные балки легко могут соперничать с пружинами и рессорами. К тому же, установка продольного торсиона технологически более простой процесс.

Преимущества торсионной подвески:

  • Малый вес и габариты в сравнении с пружинами.
  • Простота ремонта, замены и обслуживания.
  • Возможность изменять величину дорожного просвета без вмешательства в конструкцию других деталей подвески.
  • Высокая надежность.
  • Простота настройки и регулировки.
  • Длительные межсервисные интервалы.

По факту все операции по обслуживанию торсионной подвески сводятся лишь к проверке болтов крепления (момента их затяжки). Для регулировки торсионной схемы мастеру нужен всего один гаечный ключ. Общий совет – строго соблюдать момент затяжки болтов, указанный в техническом описании. Если болты перетянуть, то подвеска станет жесткой и некомфортной.

Недостатки торсионной схемы:

  • Автомобиль приобретает «излишнюю поворачиваемость». От водителя требуется особенная концентрация в поворотах. Да, машина кренится меньше, но и развернуться вместо того, чтобы повернуть – вполне может. Особенно сильно этот недостаток проявляется в небольших автомобилях. — Процесс производства торсионов сложен и дорог. Сталь нужна специальная, предварительно подготовленная. Именно это гарантирует прочность и упругость торсиона. К таким сталям приходится добавлять немало различных присадок, использовать дорогостоящие технологии проверки качества. Тем не менее, нередко именно торсионная схема используется для обеспечения комфортной езды по любым покрытиям (автомобили-вседорожники).
  • Применение игольчатых подшипников в местах крепления торсионов к рычагам ограничивает ресурс торсионной балки. Подшипники портятся от постоянного воздействия соли, влаги, дорожных реагентов. Особенно быстро это происходит тогда, когда в сальниках есть трещины. Торсионная балка может выйти из строя даже быстрее, чем состарятся резиновые элементы подвески. Это зависит именно от условий эксплуатации, а не от агрессивного стиля вождения, как считают многие. Совет при такой беде один – как можно чаще инспектировать подвеску. Если проблему вовремя определить, то ремонт обойдется лишь заменой сальников и подшипников. Если же ситуацию запустить, то неисправные подшипники быстро разобьют посадочные места, и тогда торсионную балку нужно будет ремонтировать целиком. Обычно ресурс подшипников колеблется в диапазоне 60-70 тысяч километров пробега.

Сейчас торсионные подвески применяют не столь массово. Основная проблема – довольно сложно обеспечить полностью независимую колесную подвеску с высоким уровнем комфорта. Однако, с другой стороны, торсионная схема все же позволяет строить достаточно свободные подвески, особенно на тяжелых автомобилях (Renault Laguna и Pegeout 405).

Многорычажные подвески постепенно вытеснили торсионную схему. Её продолжают использовать только на настоящих внедорожника (Dodge, Mitsubishi Pajero, Ford) и на грузовых автомобилях.

Торсионом называют основной элемент подвески. Это стержень цилиндрической формы из металла. Главная его особенность – высокие показатели по упругости. Для его производства используется только прочная сталь, иначе он не будет пружинить при скручивании. При этом исходный материал обязательно проходит через специальную термическую обработку.

Без остаточной деформации легко допускаются большие углы закручивания, высокие крутящие напряжения механического типа. Сечение у торсионных стержней бывает круглым или квадратным. Кроме того, у них внутри могут располагаться металлические пружины.

Принцип работы торсионной подвески заключается в следующем: торсионный стержень закрепляется на раме автомобиля с одного конца. Другой конец соединяется со ступицей колеса, через специальный рычаг. Пружинящая реакция появляется, когда колесо перемещается в вертикальной плоскости, тогда торсион скручивается. Благодаря этому подвижная ходовая часть автомобиля и кузов образуют прочное, надёжное соединение. Гидравлические амортизаторы и спиральные пружины делают эту часть ещё более надёжной. До недавнего времени во многих машинах использовалась именно такая система подвески.

  • На двойных поперечных рычагах .
    Торсион располагается параллельно по отношению к кузову. Благодаря чему в широком диапазоне можно регулировать длину этой детали. Один из концов подвески крепится к раме машины, а второй – к поперечному рычагу. В конструкции внедорожников такие детали часто представляют собой переднюю подвеску.
  • На продольных рычагах .
    Торсион находится в поперечной зоне кузова. Такая система, в основном, служит в качестве задней подвески.
  • Продольные рычаги связанного типа .
    Два продольных рычага становятся направляющими элементами. Балка обеспечивает их надёжное соединение. В автомобилях с передним приводом так создают заднюю подвеску.

Такие конструкции часто необходимы для того, чтобы выровнять автомобиль, работающий на автоматике. И использующий мотор, который стягивает балки, чтобы увеличить жёсткость.

Преимущества торсионной подвески

  • При возникновении крена автомобиль получает лучшую управляемость.
  • Простая регулировка, большая периодичность обслуживания
  • Высокая ремонтопригодность, надёжность
  • Теперь можно без проблем установить нужную величину для дорожного просвета. И нет необходимости менять какие-либо серьёзные детали в конструкции
  • Вес всегда остаётся небольшим
  • Обслуживание и установка максимально просты
  • По сравнению с пружинной системой, эта обладает гораздо более компактными габаритами. Занимает меньше свободного пространства.

Подтяжка крепёжных болтов – основной вид обслуживания, которого требуют торсионные подвески. Для решения этой задачи хватит простого гаечного ключа. Но не стоит затягивать всё слишком сильно, иначе будут увеличиваться показатели жёсткости.

Недостатки торсионов

  • Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
  • Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
  • Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Особенности торсионной системы

Используя торсионы, довольно сложно получить независимую систему подвески, которая полностью бы обеспечила необходимый уровень комфорта. Отчасти, именно по данной причине детали ещё не используются широко. Но, если торсионная конструкция всё-таки присутствует, система становится достаточно свободной. Вращающиеся амортизационные рычаги на конце балки позволят добиться лучшего результата.

Благодаря такому решению пользователь может получить большую плавность хода во время езды, независимостью колёс. Эта подвеска будет особенно эффективным решением на больших машинах, где она будет постоянно испытывать довольно серьёзные нагрузки.

Торсионы, из истории их развития

Volkswagen Beetle – первая машина, на которой использовались детали с похожими функциями, основным назначением. Она появилась ещё в 20-ом веке, в 30-ых годах. Первая модернизация торсиона была проведена чешским учёным Ледвинкой. В тех же 30-ых годах торсионы были поставлены на автомобили Tatra. К концу десятилетия система применялась повсеместно и на технике, выпускаемой Фердинандом Порше и его компанией.

Малый вес подвески в то время стал основным преимуществом для австрийского инженера. Особенно оно было востребовано на автомобилях для спортивных соревнований, армии. Для внедорожников подобная деталь тоже не оказалась лишней. Это преимущество торсионов остаётся актуальным и в современном мире. Торсионы с двойными рычагами тоже стали изобретением Фердинанда Порше. В стальные трубы этих конструкций помещали поперечные стержни. Именно эта деталь и была так называемой торсионной балкой.

Зависимость жёсткости подвески от длины торсионной балки – преимущество конструкции, которое использовал Андре Лефевр, инженер из Франции. Он потом создал автомобиль Citroen TA. Подвеска становилась более мягкой по мере того, как более длинным был торсион. Нагрузка, которая появляется на дорожном полотне, распределяется по всей раме. Это достигается благодаря длинному валу, располагающемуся вдоль продольной оси всей машины.

В автомобильной и бронетанковой технике тоже активно использовали торсионы, особенно, в военное время. И потом они получили большее распространение, пройдя испытание временем. В странах Европы, Америки, эту систему применяли практически все производители автомобилей. Довольно быстро деталь получила признание даже в Советском Союзе. Если торсионная подвеска немного разболталась, в этом нет ничего страшного. Достаточно использовать обычный гаечный ключ для регулировки положения. С пружинными конструкциями работать гораздо сложнее, а здесь всё просто и понятно.

Автомобильная подвеска – это система, соединяющая колеса с рамой или несущим кузовом автомобиля. Она состоит из элементов упругости, узлов, направляющих ход колес (шарнирно закрепленных рычагов, удерживающих колесные ступицы, или неразъемных мостов с тягами) и амортизаторов. В зависимости от использующихся элементов упругости, бывает рессорная, пружинная, пневматическая и торсионная подвеска. Принцип работы последней рассмотрим более подробно.

Иногда один элемент подвески берет на себя выполнение функций нескольких устройств, например, старые добрые многолистовые рессоры одновременно являются упругим и направляющим элементом, а за счет трения листов друг о друга даже немного амортизирующей составляющей.

Однако, в ходовой части современных автомобилей каждую из этих функций обычно выполняют различные узлы. Но сегодня нас интересует торсионная подвеска, ее плюсы и минусы. Принцип работы такой подвески был применен в тридцатых годах прошлого века. Впервые он был реализован тогда же в ходовой части автомобиля Ситроен. Спустя некоторое время эта конструкция заинтересовала немецких автомобилестроителей, поэтому принцип ее работы был использован при создании ходовой части автомобиля Фольксваген «Жук». Торсионы в свое время использовались в подвеске тяжелого советского танка КВ и немецкой Пантеры. Из отечественных автомобилей торсионную подвеску имел легендарный Запорожец, грузовик ЗИЛ, и полноприводная малолитражка ЛУАЗ, прозванная автолюбителями луноходом.

Какая подвеска называется торсионной

Торсион (от франц. torsion — скручивание, кручение) — стержень, работающий на скручивание и выполняющий функции пружины. Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионная подвеска – это ходовая часть автомобиля, которая укомплектована торсионами в качестве упругих элементов.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади. Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Виды подвески

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:


Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Торсионная подвеска. Устройство и принцип работы.

Подробности
Автор: Сергей
Категория: Подвеска
Опубликовано: 01 октября 2015
Просмотров: 25260

Торсионная подвеска – это тип подвески, основным элементом которой является металлический стержень цилиндрической формы (торсион). Этот элемент обладает большой упругостью и отменно пружинит при скручивающих воздействиях. Обычно торсионы изготавливают из специальный сталей высокой прочности, которые проходят предварительную термическую обработку. Торсион выдерживает феноменальные механические нагрузки, отлично сопротивляется большим крутящим напряжениям и практически не подвержен деформации при больших углах закручивания. Торсионные стержни бывают круглыми или квадратными в сечении, могут быть наборными (из нескольких металлических пластин).

Торсион одной своей стороной жестко крепится к раме автомобиля, а другой стороной через рычаг соединен с колесной ступицей. Перемещения колеса в вертикальной плоскости вызывают скручивание торсиона (торсион пружинит). В итоге получается прочная и упругая конструкция, которая соединяет кузов автомобиля и его подвижную ходовую часть. Для того, чтобы повысить надежность и долговечность торсионных подвесок, основные соединения и узлы оснащают защищающими от ударных нагрузок элементами (газовыми или масляными амортизаторами или дополнительными пружинами спиральной формы).

История появления торсионной подвески.

Впервые такая подвеска использовалась на знаменитом автомобиле Фольксваген Жук (выпуск стартовал в 1930-х годах). Нынешний вариант торсионной схемы, который применяется на современных автомобилях это эволюционное детище множества доработок и усовершенствований конструкции этой подвесочной схемы.

Сразу после появления новой для тех лет конструкции подвески она начала дорабатываться инженерами европейских и американских автомобильных компаний под установку на различные выпускаемые ими автомобили. Чех Ледвинка придумал модернизированный торсион, который использовался на большегрузных автомобилях Tatra. После нескольких лет испытаний именно конструкция Ледвинки стала массово устанавливаться на автомобили, сходящие с конвейера компании Фердинанда Порше.

Сам Фердинанд Порше очень тепло отзывался о торсионной схеме подвески. Она легкая и прочная. Эти два главных преимущества способствовали тому, что практически все хорошие автомобили того времени (спортивные, внедорожные и армейские) имели торсионную подвеску. Сейчас торсионы применяют в нескольких моделях Феррари, в конструкции подвески внедорожника Toyota Landcruiser и в других моделях японского автогиганта, в подвесках большинства тяжелых авто. Порше продолжал работать над оптимизацией торсионов. Он разработал торсионы с двойными рычагами (поперечные стержни в них скрывались внутри стальных труб, которые располагались друг за другом), вместе они составляли первую в истории автомобилестроения торсионную балку.

Французские автомобилестроители тоже работали над собственными торсионными системами подвесок. Андре Лефэвр из компании Citroen придумал как использовать зависимость жесткости подвески от длины торсионной балки. Чем длиннее был торсион, тем комфортнее получалась подвеска. Помимо этого, длинный вал торсиона отлично распределяет нагрузку от дорожного покрытия по всему кузову автомобиля. Это существенно повышается устойчивость машины на трассе и улучшает её управляемость.

Во время Второй мировой войны торсионам нашли применение в конструкции танков и тяжёлых армейских броневиков. Торсионной подвеской оснащались отечественные танки «КВ», знаменитые гитлеровские «Пантеры». Реальные боевые условия еще раз подтвердили – торсионная схема работает успешно и надежно. В послевоенные годы практически весь мировой автопром переключился на выпуск автомобилей с торсионами в подвеске. Долгое время (до 1960 годов) торсионы ставили только на заднюю подвеску, но фирма Jaguar впервые применила передние торсионы на знаменитом E-Type. В США торсионами комплектовали автомобили Chrysler и Cadillac. В СССР с такой подвеской выпускались автомашины ЗИЛ, Запорожец и ЛУАЗ.

Основные достоинства и недостатки торсионной подвески.

Торсионная балка может быть размещена под кузовом автомобиля как в продольном, так и в поперечном направлении. Продольная схема больше подходит для тяжелых и крупных машин. На легковушках ставят легкие и компактные поперечные торсионы задней подвески.

Торсионная подвеска решает следующие задачи:

  • Гарантирует плавный ход.
  • Максимально сглаживает и поглощает механические колебания рамы и колес автомобиля.
  • Способствует стабилизации положения колес.
  • Регулирует угол крена в поворотах.

Торсионы, устанавливаемые поперечно, ограничиваются шириной колеи автомобиля. По бокам кузова рабочие края торсионных стержней соединяются с рычагами подвесок. Следовательно, сделать бесконечно плавную и мягкую подвеску не получается (из-за ограниченных физических размеров торсионов).

Продольные торсионы не имеют серьезных ограничений по длине. По уровню обеспечиваемой мягкости и плавности хода продольные торсионные балки легко могут соперничать с пружинами и рессорами. К тому же, установка продольного торсиона технологически более простой процесс.

Преимущества торсионной подвески:

  • Малый вес и габариты в сравнении с пружинами.
  • Простота ремонта, замены и обслуживания.
  • Возможность изменять величину дорожного просвета без вмешательства в конструкцию других деталей подвески.
  • Высокая надежность.
  • Простота настройки и регулировки.
  • Длительные межсервисные интервалы.

По факту все операции по обслуживанию торсионной подвески сводятся лишь к проверке болтов крепления (момента их затяжки). Для регулировки торсионной схемы мастеру нужен всего один гаечный ключ. Общий совет – строго соблюдать момент затяжки болтов, указанный в техническом описании. Если болты перетянуть, то подвеска станет жесткой и некомфортной.

Недостатки торсионной схемы:

  • Автомобиль приобретает «излишнюю поворачиваемость». От водителя требуется особенная концентрация в поворотах. Да, машина кренится меньше, но и развернуться вместо того, чтобы повернуть – вполне может. Особенно сильно этот недостаток проявляется в небольших автомобилях. — Процесс производства торсионов сложен и дорог. Сталь нужна специальная, предварительно подготовленная. Именно это гарантирует прочность и упругость торсиона. К таким сталям приходится добавлять немало различных присадок, использовать дорогостоящие технологии проверки качества. Тем не менее, нередко именно торсионная схема используется для обеспечения комфортной езды по любым покрытиям (автомобили-вседорожники).
  • Применение игольчатых подшипников в местах крепления торсионов к рычагам ограничивает ресурс торсионной балки. Подшипники портятся от постоянного воздействия соли, влаги, дорожных реагентов. Особенно быстро это происходит тогда, когда в сальниках есть трещины. Торсионная балка может выйти из строя даже быстрее, чем состарятся резиновые элементы подвески. Это зависит именно от условий эксплуатации, а не от агрессивного стиля вождения, как считают многие. Совет при такой беде один – как можно чаще инспектировать подвеску. Если проблему вовремя определить, то ремонт обойдется лишь заменой сальников и подшипников. Если же ситуацию запустить, то неисправные подшипники быстро разобьют посадочные места, и тогда торсионную балку нужно будет ремонтировать целиком. Обычно ресурс подшипников колеблется в диапазоне 60-70 тысяч километров пробега.

Сейчас торсионные подвески применяют не столь массово. Основная проблема – довольно сложно обеспечить полностью независимую колесную подвеску с высоким уровнем комфорта. Однако, с другой стороны, торсионная схема все же позволяет строить достаточно свободные подвески, особенно на тяжелых автомобилях (Renault Laguna и Pegeout 405).

Многорычажные подвески постепенно вытеснили торсионную схему. Её продолжают использовать только на настоящих внедорожника (Dodge, Mitsubishi Pajero, Ford) и на грузовых автомобилях.

Торсионная подвеска принцип работы и секреты конструкции

Приветствую вас, мои уважаемые автолюбители! В этой статье нам предстоит выяснить: что такое торсионная подвеска принцип работы этой конструкции и её особенности.

Если копнуть глубже в историю, то окажется, что торсионная подвеска с успехом использовалась в начале, середине и в конце ХХ века, а также часто встречается и сейчас.

Претерпев за время своего существования массу модернизаций и совершенствований, она стала классикой, причём увидеть её можно не только на легковых авто, но и даже в качестве подвески танка.

Что такое торсион?

На самом деле конструктив торсионной подвески может быть различным, о чём мы поговорим далее. Но как бы то ни было, ключевым элементом системы выступает так называемый торсион (упругий элемент), откуда и название.

Что это? По сути, это металлический стержень, который может иметь как круглое, так и квадратное сечение.

Главным свойством торсиона является высокая упругость при скручивании, то есть если взять такой прут за два конца и крутануть в противоположные направления, то он, естественно, спружинит и попытается вернуться в исходное состояние. Это свойство и положено в основу работы торсионных подвесок.

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Торсионная подвеска принцип работы

Пришло время поговорить о вариантах исполнения. Торсионная подвеска принцип работы которой основан на скручивании, можно встретить в следующих конструкциях:

  • на двойных поперечных рычагах;
  • на продольных рычагах;
  • со связанными продольными рычагами или так называемой торсионной балке.

Первые два типа относятся к независимым подвескам. В случае с поперечными рычагами торсионы устанавливают параллельно кузову.

Такое позиционирование позволяет регулировать мягкость системы в широких пределах – чем длиннее стержень, тем мягче ход. Крепится он одной стороной к верхнему или нижнему рычагу, а второй к раме авто.

Используется такая конструкция, как правило, на передней оси внедорожников и кроссоверов. К примеру на Мерседесе М-класса 163-й серии.

В подвеске с продольными рычагами торсионы располагаются поперечно кузову и также одним из концов закреплены на рычагах. Стоит отметить, что такой вариант распространён на задней оси различных небольших легковушек.

Торсионная подвеска принцип работы которой, как нам известно, основан на скручивании, относится к так называемым полузависимым подвескам. Колёса на оси имеют жёсткую связь между собой, но в тоже время имеют возможность двигаться вверх и вниз по отдельности.

В основе системы лежит торсионная балка, соединяющая продольные рычаги каждого колеса (всего таких рычагов два). Встретить её можно у легковых автомобилей на задней оси.

Две стороны медали торсионной подвески

Как и любая другая, торсионная подвеска имеет свои плюсы и минусы. К положительным сторонам системы однозначно относят её простоту, низкий вес и компактность, а малое число деталей тянет за собой надёжность и лёгкость в обслуживании.

Но есть и недостатки. Например, худшая управляемость автомобилей по сравнению машинами, имеющими многорычажные конструкции, сложности в производстве надёжных упругих элементов, а также повышенный износ игольчатых подшипников, которые устанавливаются в местах сочленения продольных рычагов и торсионной балки.

Надеюсь, друзья, что этот материал, торсионная подвеска принцип работы, был вам полезен. Советую почитать ещё статьи о подвеске — Многорычажная подвеска, Электроподвеска и Гидроподвеска автомобиля

Не забывайте заглядывать на огонёк, чтобы продолжать изучение внутренностей автомобилей вместе с нами.

До будущих встреч!

Торсионная подвеска: что это такое

Основной элемент торсионной подвески – это торсион, который представляет собой цилиндрический металлический стержень, обладающий большой упругостью. Чтобы

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Торсионная балка – как она построена? Какими свойствами она обладает?

Задняя торсионная балка – мастер компромиссов. Некоторые описывают его как зависимую деталь, другие классифицируют как независимую. И это действительно полузависимая подвеска – ведь движение одного колеса каким-то образом влияет на другое.

Как работает

Основные задания, которые выполняет торсионная подвеска:

  • плавность хода;
  • регулирование крена на поворотах;
  • снижение колебания управляемых колес;
  • обеспечение оптимального затухания кузова.

Хотя многие машины оборудованы такой подвеской с целью автоматического выравнивания. Для этого используется двигатель, который стягивает балки, придавая дополнительную жесткость. Все это происходит в зависимости от состояния покрытия дороги, а также скорости передвижения.

Если подвеска регулируемая, то ее можно использовать для замены колес. То есть, когда вам необходимо приподнять одну сторону вы можете обойтись без домкрата.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым –  состоящим из нескольких слоев, совместно работающих на кручение.

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень – торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

Расчёты

Стержень, используемый как упругий элемент, который работает на скручивание, называется торсионом. Касательные напряжения τr{displaystyle tau _{r}}, возникающие в условиях кручения, определяются по формуле:

τr=TrJ{displaystyle tau _{r}={Tr over J_{0}}},

где r — расстояние от оси кручения.

Очевидно, что касательные напряжения достигают наибольшего значения на поверхности вала при rmax=R{displaystyle r_{max}=R} и при максимальном крутящем моменте Mmax{displaystyle M_{max}}, то есть

τmax=TmaxRJ=TmaxWp{displaystyle tau _{max}={T_{max}R over J_{0}}={frac {T_{max}}{W_{p}}}},

где Wp — полярный момент сопротивления.{4})}}} (труба)

Примечания

  1. ↑ Словарь-справочник по механизмам. Крайнев А. Ф. Москва, «Машиностроение», 1987.

Ссылки

  • Торсион в Бронетанковой энциклопедии

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах

Устройство и принцип работы торсионной подвески

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент  – амортизатор, выполняющий функцию гашения колебаний.
  • Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.

Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней – с поперечно.

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение – один находился позади другого, что конструктивно влекло  разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Задняя полузависимая U-образная торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Преимущества торсионной подвески

  • Высокая плавность хода.
  • Компактность и малый вес.
  • Высокая ремонтопригодность.
  • Простота и надежность конструкции.

Схема торсионной подвески автомобиля


На фото представлена схема передней торсионной подвески
  1. Нижний рычаг;
  2. Амортизатор;
  3. Привод колес;
  4. Верхний рычаг;
  5. Шаровая опора;
  6. Торсион;
  7. Рама крепления;
  8. Колесо.

На фото представлена схема задней торсионной подвески
  • Амортизатор;
  • Пружина амортизатора;
  • Торсион;
  • Накладка на тормозные колодки;
  • Ступица и тормозной диск;
  • Крепление к раме автомобиля;
  • Торсион;
  • Крепление торсиона;
  • Рычаг.

См. также

  • Пружина
  • Рессора
  • Крутильный маятник

Эта страница в последний раз была отредактирована 24 октября 2019 в 14:51.

Недостатки торсионной подвески

  • Сложность производства торсионов.
  • Посредственная управляемость автомобиля.

В настоящее время передняя независимая  подвеска, где в качестве упругих элементов устанавливаются торсионы, применяется при производстве грузовиков и внедорожников, не предназначенных для динамичной езды. Кроме этого, торсионная подвеска успешно используется в конструкциях шасси танков и другой специальной гусеничной техники.

Раз в неделю мы отправляем дайджест с самыми интересными новостями и полезными статьями про автомобили.

Название поля*

Email*

(11 оценок, среднее: 4,55 из 5)
Загрузка…

Преимущества торсионной подвески

  • При возникновении крена автомобиль получает лучшую управляемость.
  • Простая регулировка, большая периодичность обслуживания
  • Высокая ремонтопригодность, надёжность
  • Теперь можно без проблем установить нужную величину для дорожного просвета. И нет необходимости менять какие-либо серьёзные детали в конструкции
  • Вес всегда остаётся небольшим
  • Обслуживание и установка максимально просты
  • По сравнению с пружинной системой, эта обладает гораздо более компактными габаритами. Занимает меньше свободного пространства.

Подтяжка крепёжных болтов – основной вид обслуживания, которого требуют торсионные подвески. Для решения этой задачи хватит простого гаечного ключа. Но не стоит затягивать всё слишком сильно, иначе будут увеличиваться показатели жёсткости.

Как работает торсионная подвеска

Как работает торсионная подвеска? Для начала определимся, что такое автомобильная подвеска. Автомобильная подвеска — это устройство, которое обеспечивает упругое сцепление колес автомобиля с несущей системой, а также регулирует положение кузова во время движения и уменьшает нагрузки на колеса. Современное автомобилестроение предлагает различные типы автомобильных подвесок: пневматические, пружинные, рессорные, торсионные и т.д.

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

По материалам: svit24.net

Конструктивные особенности секционных ворот. Общие сведения

Секционные ворота — это сложная конструкция, состоящая из множества механизмов. Они служат для открывания, закрывания проема. Соответственно типу ворот их комплектация и конструкция могут существенно отличаться. Однако все модели работают по общему принципу.

В состав любых секционных ворот входят следующие детали.

Торсионная подвеска: плюсы и минусы

Что такое торсион

Торсион – стальной вал, который работает на кручение в определенном направлении. Изделие имеет круглое или квадратное сечение. Встречаются торсионы также с пластинчатым сечением, состоящим из определенного количества слоев, противостоящих моменту кручения.

Один конец устройства жестко посажен на несущий рычаг с помощью шлицов. Второй также посредством шлицевого соединения устанавливается на раму автомобиля. Имея расчетную величину сопротивления к скручивающим нагрузкам, торсион обеспечивает удержание массы внедорожника и надежное соединение системы подвески к кузову в случае передвижения рычага.

Торсионы изготовляются из специальных марок стали, которые отличаются повышенной износостойкостью и прочностными характеристиками. Размеры вала определяют рабочие параметры изделия, способность долговременно выдерживать критические нагрузки без нарушения характеристик и структуры металла. А также мягкость системы подвески. Во избежание коррозии и быстрого износа металла, торсионы покрывают антикоррозийными веществами.

Устройство торсионной подвески

Принцип действия торсионной подвески схож с другими видами (рессорные, пружинные).Но с разницей в том, что в качестве упругого элемента выступает металлический торсион. Во время нагрузки подвески торсион воспринимает нагрузку от рычагов, которая принуждает изделие скручиваться до расчетного значения. После скручивания, упругий элемент возвращается в первоначальное положение, при этом выравнивая рычаг. Особой популярностью торсионы пользуются на французских моделях авто.

Прежде чем купить торсионы для своего автомобиля, рассмотрим достоинства и недостатки изделия, которые определяются особенностями конструкции.

Плюсы и минусы торсионной подвески

Одним из самых главных преимуществ торсионов является компактность конструкции. Благодаря небольшим размерам изделия, можно сделать вместительный багажник и оставить хорошее пространство в салоне для пассажиров сзади. Таким образом, освобождение пространства – главный козырь торсионов.

Немаловажным фактором в пользу торсионной подвески является зависимость жесткости устройства от длины торсиона. Чем она больше, тем, соответственно, мягче система подвески. Плюс к этому появляется возможность регулировки устройства по жесткости своими руками. Также предоставляется возможность минимально отрегулировать клиренс. Распределение динамических ударов и нагрузки от неровного дорожного покрытия на раму существенно повышает устойчивость авто на дороге. И делает управление комфортным и надежным в процессе эксплуатации. В подавляющем большинстве случаев техническое обслуживание и ремонт торсионов обойдется дешевле, чем других систем.

Небольшая масса торсионов уменьшает потребление топлива и увеличивает ресурс эксплуатации транспортных средств. По мнению производителей, торсионы – это беспроигрышный вариант для внедорожника, отличающийся простой в установке и невысокой себестоимости производства.

Недостатки подвески на торсионах

Теперь перейдем к недостаткам. Безусловно, идеальных деталей и устройств не бывает в природе. Это касается и торсионной подвески, казалось бы, на первый взгляд, идеальному инженерному решению. В системе подвески торсионного типа в процессе эксплуатации были выявлены следующие недостатки:

  • Может наблюдаться повышенная тряска на задних сидениях в салоне авто.
  • Кузов испытывает значительные вибрации, которые будут ощущать пассажиры и даже самая качественная шумоизоляция в этом случае не спасет.
  • Появление сварных швов в конструкции подвески обуславливает возникновение напряжения, которое ограничивают предельно допустимые нагрузки на элементы торсионной подвески. Поэтому ездить придется аккуратно.
  • Торсионы, как и пружины, имеют свойство трескаться. А если учесть, что их стоимость на порядок выше, вырисовываются не самые радужные перспективы финансовых растрат.

Определенные сложности касаются ремонта торсионной подвески. А также технического обслуживания устройства, регулировки торсионов. Все зависит от конструкции изделия. Стоимость ремонта зависит от сложности работ и конструктивных особенностей деталей. Если для замены торсиона придется снять балку, то готовьтесь выложить немалую сумму.

Если добраться до торсиона можно будет без капитального демонтажа, то стоимость замены устройства будет значительно ниже. Сопоставима с ремонтом стандартной пружинной подвески.

Регулировка торсионов

Также многих интересует вопрос как поднять торсионную подвеску. Отвечаем: регулировать сами торсионы нельзя. Можна создать больше проблем, чем получить преимуществ. Если затянуть торсионы или переставить на зуб, то такие действия уменьшат ход подвески и машина будет склонна к перевороту. Торсионы должны быть выставлены строго по норме. Лифтовать такую подвеску лечше боди-лифтом (проставками) или полноценным комплектом для лифтования с пружинами. Это позволит поднять кузов на 4 — 5 см. Приобрести такие комплекты от лучших производителей можна в интернет-магазине Bezdor4x4.



Если вы с торсионами раньше не имели дело и сталкиваться с ними не желаете, при покупке внедорожника уточните тип подвески. Чтобы в будущем исключить различные нюансы с техническим обслуживанием.

Больше интересных статей об устройстве подвески внедорожника читайте в блоге Bezdor4x4.

Понравилось? Расскажите друзьям:

Оцените: Загрузка…

Торсионная подвеска и принцип ее работы

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Блок: 1/5 | Кол-во символов: 801
Источник: http://natapku.ru/ustrojstvo/torsionnaya-podveska.html

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Блок: 2/7 | Кол-во символов: 484
Источник: https://TechAutoPort.ru/hodovaya-chast/podveska/torsionnaya-podveska.html

Применение торсионной модели

Расположение торсионной балки возможно продольно и поперечно. Расположение продольное используется на больших, тяжелых грузовых авто. На легковых авто используют поперечное расположение, обычно на заднем приводе.

В этих двух случаях механизм предназначен для обеспечения плавности хода, регулирования крена при повороте, обеспечения оптимальной величины затухания колебаний колес, кузова, уменьшения колебаний управляемых колес.

Для некоторых автомобилей торсионную подвеску применяют для автоматического выравнивания с применением мотора, стягивающим балки для дополнительной жесткости, зависимо от скорости, а также состояния покрытия дороги.

Конструкцию с регулируемой высотой можно использовать при замене колес. Это когда транспортное средство приподымают с помощью трех колес, а 4-е поднимается с помощью домкрата. Основным преимуществом такого вида подвесок считается долговечность, легкость в регулировке высоты, а также компактность по ширине транспорта.

Она занимает намного меньше пространства, чем пружинные подвески. Безусловно, торсионная конфигурация легка в эксплуатации, а еще в техническом обслуживании.

Блок: 2/5 | Кол-во символов: 1151
Источник: http://natapku.ru/ustrojstvo/torsionnaya-podveska.html

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым –  состоящим из нескольких слоев, совместно работающих на кручение.

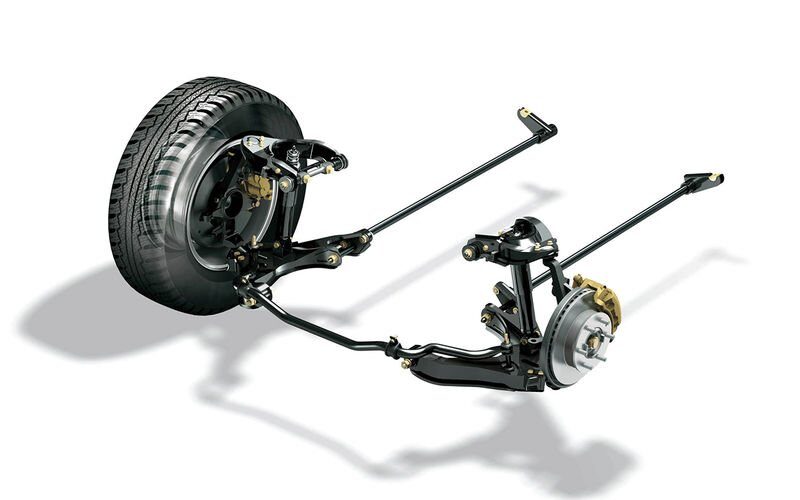

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

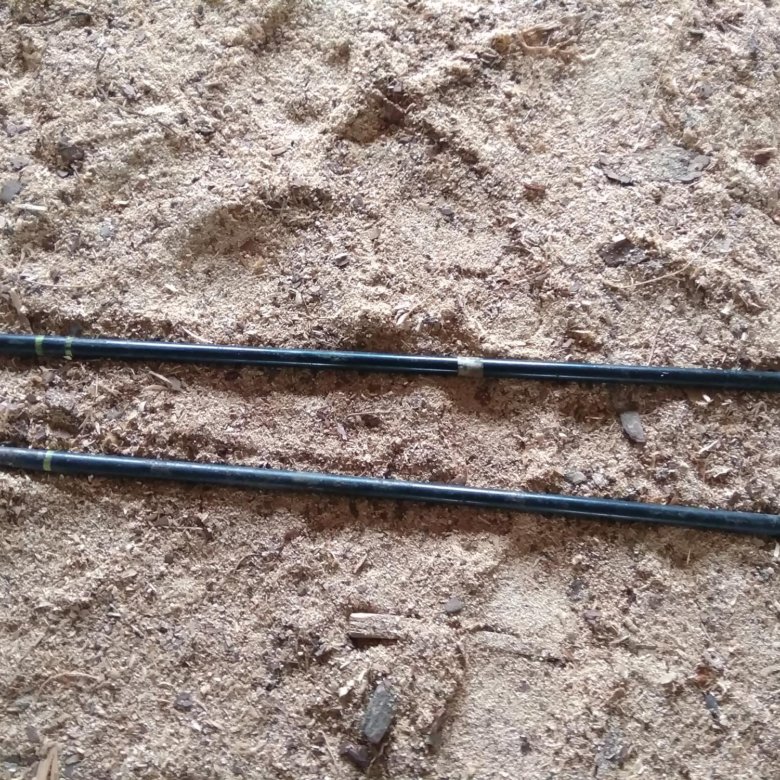

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

Блок: 3/7 | Кол-во символов: 1329
Источник: https://TechAutoPort.ru/hodovaya-chast/podveska/torsionnaya-podveska.html

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Блок: 3/3 | Кол-во символов: 3651
Источник: http://AutoLirika.ru/teoriya/torsionnaya-podveska-princip-raboty.html

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.

Ключевой недостаток — возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Блок: 3/5 | Кол-во символов: 1326
Источник: http://natapku.ru/ustrojstvo/torsionnaya-podveska.html

2. Устройство и принцип работы торсионной балки

Торсионная балка — это вид подвески, в которой роль рабочего элемента играют торсионы. Торсион – это металлический рабочий элемент, который работает на закручивание. Обычно он состоит из металлических стержней, а реже пластин, круглого или квадратного сечения, которые совместно работают на скручивание. В автомобиле торсионы могут использоваться как упругий элемент, или в качестве вспомогательного устройства – стабилизатора поперечной устойчивости. Закрепляясь на ступичном узле левого колеса стабилизатор поперечной устойчивости, проходит к шарнирному узлу в виде резинометаллического шарнира.

Далее к параллельному борту автомобиля в поперечном направлении, где крепится к другому борту в зеркальном положении. Роль рычагов при работе подвески в вертикальном направлении выполняют отрезки торсионов. В современных автомобилях торсионная балка может применяться поперечно или продольно. При этом на легковых автомобилях применяется поперечная балка. А продольная больше подходит для грузовиков. В обоих случаях она призвана облегчить плавность хода и скорректировать крен при повороте. На современных моделях торсионная балка используется с электродвигателем при выравнивании в автоматическом режиме. Подвеска, которая может регулировать высоту колес может использоваться при замене колеса. В таком случае три колеса приподнимают автомобиль, а четвертое колесо поднимается без помощи домкрата.

Принцип работы данной подвески довольно прост. Концы торсионной балки жестко закреплены на раме или кузове автомобиле. Метал из которого он сделан имеет особый сплав и это позволяет ему работать как пружинный элемент. Во время движения на него действует сила скручивания и вал стремиться вернуть колесо на место. Если вал установлен в автомобиле вместе с дополнительным электромотором, то у водителя есть возможность в ручном режиме изменять жесткость подвески. Можно сказать, что принцип работы данной подвески аналогичен подрессоренной и пружинной.

Блок: 3/5 | Кол-во символов: 2016
Источник: https://auto.today/bok/2091-torsionnaya-podveska-princip-raboty.html

Расчёты

Стержень, используемый как упругий элемент, который работает на скручивание, называется торсионом. Касательные напряжения , возникающие в условиях кручения, определяются по формуле:

,

где r — расстояние от оси кручения.

Очевидно, что касательные напряжения достигают наибольшего значения на поверхности вала при и при максимальном крутящем моменте , то есть

,

где Wp — полярный момент сопротивления.

Это даёт возможность записать условие прочности при кручении в таком виде:

.

Используя это условие, можно или по известным силовым факторам, которые создают крутящий момент Т, найти полярный момент сопротивления и далее, в зависимости от той или иной формы, найти размеры сечения, или наоборот — зная размеры сечения, можно вычислить наибольшую величину крутящего момента, которую можно допустить в сечении, которое, в свою очередь, позволит найти допустимые величины внешних нагрузок.

,

где (для сплошного вала)

или (для полого вала)

Блок: 4/6 | Кол-во символов: 947
Источник: https://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D1%80%D1%81%D0%B8%D0%BE%D0%BD%D0%BD%D0%B0%D1%8F_%D0%BF%D0%BE%D0%B4%D0%B2%D0%B5%D1%81%D0%BA%D0%B0

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Блок: 3/3 | Кол-во символов: 3651
Источник: http://AutoLirika.ru/teoriya/torsionnaya-podveska-princip-raboty.html

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Блок: 5/5 | Кол-во символов: 108
Источник: http://natapku.ru/ustrojstvo/torsionnaya-podveska.html

Преимущества торсионной подвески

  • Высокая плавность хода.
  • Компактность и малый вес.
  • Высокая ремонтопригодность.
  • Простота и надежность конструкции.

Блок: 6/7 | Кол-во символов: 146
Источник: https://TechAutoPort.ru/hodovaya-chast/podveska/torsionnaya-podveska.html

Недостатки торсионной подвески

  • Сложность производства торсионов.
  • Посредственная управляемость автомобиля.

В настоящее время передняя независимая  подвеска, где в качестве упругих элементов устанавливаются торсионы, применяется при производстве грузовиков и внедорожников, не предназначенных для динамичной езды. Кроме этого, торсионная подвеска успешно используется в конструкциях шасси танков и другой специальной гусеничной техники.

Блок: 7/7 | Кол-во символов: 438
Источник: https://TechAutoPort.ru/hodovaya-chast/podveska/torsionnaya-podveska.html

Кол-во блоков: 18 | Общее кол-во символов: 28654
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://TechAutoPort.ru/hodovaya-chast/podveska/torsionnaya-podveska.html: использовано 4 блоков из 7, кол-во символов 2397 (8%)
  2. http://natapku.ru/ustrojstvo/torsionnaya-podveska.html: использовано 4 блоков из 5, кол-во символов 3386 (12%)
  3. http://AutoLirika.ru/teoriya/torsionnaya-podveska-princip-raboty.html: использовано 3 блоков из 3, кол-во символов 8647 (30%)
  4. https://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D1%80%D1%81%D0%B8%D0%BE%D0%BD%D0%BD%D0%B0%D1%8F_%D0%BF%D0%BE%D0%B4%D0%B2%D0%B5%D1%81%D0%BA%D0%B0: использовано 2 блоков из 6, кол-во символов 6453 (23%)
  5. https://auto.today/bok/2091-torsionnaya-podveska-princip-raboty.html: использовано 3 блоков из 5, кол-во символов 7771 (27%)

Торсионная подвеска принцип работы и секреты конструкции


Автомобильная подвеска – это система, соединяющая колеса с рамой или несущим кузовом автомобиля. Она состоит из элементов упругости, узлов, направляющих ход колес (шарнирно закрепленных рычагов, удерживающих колесные ступицы, или неразъемных мостов с тягами) и амортизаторов. В зависимости от использующихся элементов упругости, бывает рессорная, пружинная, пневматическая и торсионная подвеска. Принцип работы последней рассмотрим более подробно.

Иногда один элемент подвески берет на себя выполнение функций нескольких устройств, например, старые добрые многолистовые рессоры одновременно являются упругим и направляющим элементом, а за счет трения листов друг о друга даже немного амортизирующей составляющей.

Однако, в ходовой части современных автомобилей каждую из этих функций обычно выполняют различные узлы. Но сегодня нас интересует торсионная подвеска, ее плюсы и минусы. Принцип работы такой подвески был применен в тридцатых годах прошлого века. Впервые он был реализован тогда же в ходовой части автомобиля Ситроен. Спустя некоторое время эта конструкция заинтересовала немецких автомобилестроителей, поэтому принцип ее работы был использован при создании ходовой части автомобиля Фольксваген «Жук». Торсионы в свое время использовались в подвеске тяжелого советского танка КВ и немецкой Пантеры. Из отечественных автомобилей торсионную подвеску имел легендарный Запорожец, грузовик ЗИЛ, и полноприводная малолитражка ЛУАЗ, прозванная автолюбителями луноходом.

Какая подвеска называется торсионной

Торсион

(от франц.
torsion
— скручивание, кручение) — стержень, работающий на скручивание и выполняющий функции пружины. Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионная подвеска – это ходовая часть автомобиля, которая укомплектована торсионами в качестве упругих элементов.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади. Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Два рычага

Классическая двухрычажная подвеска, остающаяся стандартом де-факто для гоночных авто: обеспечивая идеальную траекторию вертикального перемещения колеса

Классическая независимая двухрычажная подвеска состоит их двух V-образных рычагов, расположенных друг над другом. Вершины рычагов крепятся с помощью шарниров к верхней и нижней частям поворотного кулака (цапфы), а раздвоенные концы – к кузову авто. Таким образом, ступица переднего колеса может поворачиваться относительно своей оси. Обычно верхний рычаг делают короче нижнего, чтобы в повороте обеспечить лучшее сцепление нагруженного колеса с дорогой. Кроме того, чтобы избежать «клевков» кузова при торможении или интенсивном разгоне, двухрычажные подвески современных авто имеют наклон рычагов в горизонтальной плоскости. В последнее время вместо V-образных нижних рычагов используются рычаги L-образной формы. Более длинная часть такого рычага крепится к кузову авто через эластичные втулки, обладающие хорошей демпфирующей способностью, что дает возможность эффективно гасить вибрации, передающиеся на кузов автомобиля. Двухрычажка универсальна: в качестве упругих элементов могут применяться пружины, торсионы, пневматические и гидропневматические устройства. При этом двухрычажка обладает идеальной кинематикой, но она дорога в производстве и занимает много места по ширине автомобиля, создавая сложности для поперечного расположения двигателя и трансмиссии. Освободить место можно, если сократить плечо, — поэтому в 1995 году компания Audi в передней подвеске модели A4 поставила вместо двух рычагов четыре. Пара нижних крепилась к подрамнику через резиновые втулки, а к поворотной вилке – через один шаровый шарнир. Верхние рычаги крепились к кулаку через отдельные шарниры, а к кузову авто – через втулки. Впоследствии схему распространили на большинство крупных моделей Audi и Volkswagen. Правда, получилось совсем уж слишком дорого и не слишком надежно.

Пятирычажная передняя подвеска Audi – дальнейшее развитие классической схемы. Заметьте: единый когда-то верхний рычаг состоит из двух отдельных, каждый со своей шаровой опорой

Виды подвески

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Торсионная подвеска

Торсион квадратного сечения

В связи с проектом по «большой» модернизации танка Т-34 в СССР вопрос о разработке подвески, был поднят ещё в сентябре 1940 года. 19 ноября 1940 года постановление Комитета обороны № 428 обязало НКСМ и НКО к 1 января 1941 года предоставить предложения о переходе на производство танков Т-34 с новой ходовой частью с торсионной подвеской. Разработанный КБ завода № 183 проект торсионной подвески предусматривал использование существующих катков и балансиров. За счёт её применения объём боевого отделения увеличивался на 20 %, что позволило увеличить запас топлива до 750 литров и разместить его в трансмиссионном отделении. При этом масса самой подвески снижалась на 300-400 кг .

В Великобритании параллельно с пружинами установили телескопические гидравлические амортизаторы, благодаря чему была устранена склонность подвески Кристи к продольным колебаниям корпуса, значительно повысилась плавность хода.

Торсионы в подвеске бронетехники

Подвеска танка Леопард 2


Ходовая часть танка Т-40 являлась новаторской в советском танкостроении — впервые (вместе с тяжёлым танком КВ-1) на серийной машине применили индивидуальную торсионную подвеску.


Вид на ходовую часть КВ-1
Торсионы подвески выполняют, как правило, в виде сплошного или полого круглого вала. Торсионы другого сечения в бронетехнике распространения не получили.

Для соединения торсиона с другими деталями на его концах выполняются головки, как правило, со шлицами треугольного, трапециевидного и реже прямоугольного профиля. В танке Pz. V «Пантера» для соединения применялись головки с лысками и клиновидный болт.

Для обеспечения достаточной прочности головки торсиона выполняются диаметром больше диаметра основного стержня, при этом d/D = 0,6…0,8 (d — диаметр рабочей части стержня, D — внутренний диаметр шлицов). В реальных конструкциях это значение колеблется от 0,54 до 1,0, последнее значение имел, например, итальянский лёгкий танк L6/40. Удобство монтажа обеспечивается разным диаметром головок (внутренняя меньше наружной), а также отверстием с резьбой для съёмника на внешнем торце торсиона.


Шахматная подвеска танка Pz. V «Пантера»

.

Для более точной установки торсиона на требуемый угол закрутки при его монтаже, а также при устранении осадки торсиона вследствие накопления остаточной деформации число зубьев на головках выполняют разным. В этом случае минимальный угол перестановки можно определить так:

φmin = 360 (z2 — z1) / z2·z1,

где z2 и z1 — число зубьев на головках торсиона.

Например, минимальный угол перестановки для торсиона танка Pz.III с числом зубьев на головках 45 и 44 будет составлять примерно 0,18º; для торсиона танка Т-72 с числом зубьев 52 и 48 — примерно 0,58º. В случае же равного числа зубьев на головках, точная регулировка требуемого угла закрутки торсиона практически невозможна. Так для танка L6/40 с числом зубьев 40 на каждой головке угол перестановки торсиона составляет 9º. Крепление торсионов, выполненное по типу танка Pz.V, вообще исключает возможность регулировать подвеску в процессе эксплуатации.

Торсионы выполняют из хромистых или кремниевых сталей с содержанием углерода 0,45-0,65%, хрома 1-1,5%, с добавлением ванадия, никеля, молибдена и других легирующих элементов. Легированная сталь, используемая в торсионных валах, обладает высокой усталостной прочностью и упругостью, как правило, это сталь типа 45ХНМФА.

Термическая обработка хромистых сталей состоит обычно из закалки при температуре 800—860 ºС с последующим отпуском при температуре 400—500ºС. Для повышения усталостной прочности торсионов впадины шлицов обрабатываются накаткой роликами. Рабочая поверхность вала подвергается дробеструйной обработке или накатке роликами, это создаёт упрочнённый поверхностный слой (наклёп) и значительно повышает усталостную прочность торсиона.

Для повышения динамических свойств, воспринимаемой нагрузки и максимального угла закрутки торсион подвергают заневоливанию. Эта технологическая операция является последней среди операций механической и термической обработки. Операция заневоливания заключается в закрутке горячего торсиона за предел его упругого состояния и выдерживании в таком положении некоторое время. При этом в поверхностных слоях возникают пластические деформации, а в сердцевине — упругие. После разгрузки торсиона сердцевина, стремясь освободиться от напряжений и вернуться в исходное состояние, встречает сопротивление пластически деформированного поверхностного слоя. Остаточные напряжения, полученные при заневоливании, позволяют повысить рабочую нагрузку и угол закрутки торсиона в эксплуатации. В некоторых случаях, как это делается для торсионов Т-72, торсион подвергается двойному заневоливанию.

Рабочая закрутка заневоленных торсионов должна совпадать с направлением закрутки при заневоливании. Поэтому заневоленные торсионы левого и правого бортов невзаимозаменяемы и соответствующим образом маркируются (как правило на торце торсиона буквами «Л» и «П»). Для предотвращения поломки торсионов в результате механических повреждений или коррозии рабочей поверхности вала его после окончательной механической и термической обработки покрывают специальным лаком, а иногда и прорезиненной тканью (M46) или изолентой Т-64, Т-72).

В связи с проектом по «большой» модернизации танка Т-34 в СССР вопрос о разработке подвески был поднят ещё в сентябре 1940 года. 19 ноября 1940 года постановление Комитета обороны № 428 обязало НКСМ и Народный комиссариат обороны СССР к 1 января 1941 года предоставить предложения о переходе на производство танков Т-34 с новой ходовой частью с торсионной подвеской. Разработанный КБ завода № 183 проект торсионной подвески предусматривал использование существующих катков и балансиров. За счёт её применения объём боевого отделения увеличивался на 20 %, что позволило увеличить запас топлива до 750 литров и разместить его в трансмиссионном отделении. При этом масса самой подвески снижалась на 300—400 кг[1][неавторитетный источник?

].

Однако начало Великой Отечественной войны отодвинуло планы по модернизации танка на несколько лет. Первым серийным советским средним танком с торсионной подвеской стал лишь Т-44, явившийся глубокой модернизацией Т-34[2].

В Великобритании параллельно с пружинами установили телескопические гидравлические амортизаторы, благодаря чему была устранена склонность подвески Кристи к продольным колебаниям корпуса, значительно повысилась плавность хода[значимость факта?

].


В стандартную комплектацию автомобиля ГАЗ-2330 «Тигр» входят: независимая торсионная подвеска всех колёс с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости.

Торсионы в автомобильных подвесках

Стабилизатор поперечной устойчивости по сути представляет собой работающий на кручение торсион, предназначенный для создания сопротивления крену автомобиля. Закрепляется в ступичном узле левого колеса, далее проходит в направлении движения до шарнирного узла крепления к кузову, далее в латеральном направлении к противоположному борту автомобиля, где крепится зеркально аналогично первому борту. Отрезки торсиона, проходящие в направлении движения, работают как рычаги при работе подвески в вертикальном направлении.

В качестве упругих элементов используются продольно расположенные торсионы — работающие на скручивание стержни.

Торсионы могут располагаться как продольно (в этом случае они служат одновременно и осями поперечных рычагов в параллелограммной подвеске, как правило нижних), так и поперечно (во втором случае каждый из них может быть уподоблен принципу действия стабилизатору поперечной устойчивости в традиционной подвеске, с той разницей что поперечные торсионы имеют с одной стороны неподвижное крепление, а стабилизатор закреплён лишь на рычагах подвески, в точках же крепления к раме или кузову он может свободно проворачиваться, поэтому стабилизатор и не работает при сжатии или отбое подвески одновременно с двух сторон — только при разноимённом ходе противоположных колёс)

Спортивный автомобиль сороковых годов. торсионная балка располагалась поперечно и была жёстко закреплена на раме

Такая передняя подвеска использовалась на многих автомобилях фирм Packard , Chrysler и Fiat начиная с пятидесятых годов, советских легковых ЗИЛ и некоторых моделях французской фирмы Simca, созданных в годы сотрудничества с «Крайслером» (например Simca 1307).

Характеризуется высокой плавностью хода, компактностью (что например позволило на «Симке» разместить между рычагами приводы передних колёс).

Торсионы получили достаточно широкое распространение на малолитражных автомобилях 1950-х — 1960-х годов благодаря компактности и относительной простоте изготовления.

Как правило, на них торсионная балка (или балки) располагалась поперечно

и была жёстко закреплена на раме, в этом случае подвеска конструктивно подобна описанной выше танковой. К концам торсиона (торсионов) крепились продольные качающиеся рычаги, соединённые с колесом непосредственно или с поворотным кулаком при помощи шкворневого узла или шаровых опор.

На многих французских автомобилях похожую конструкцию, но с одним торсионом (или двумя по одному на борт) имела и задняя подвеска, примеры — Renault 4 , Renault 16 и другие; последний любопытен тем, что из-за использования двух расположенных по одному на борт торсионов у него была разная колёсная база справа и слева, так как один из торсионов конструктивно был расположен позади второго — рисунок . Этот вариант подвески был распространён во Франции до 1980-х и даже 1990-х годов благодаря возможности сделать совершенно ровный пол между рычагами, что было выгодно для очень популярных там автомобилей с кузовами «хетчбэк » и «универсал».

Поперечные торсионы использовались и на всех моделях автомобиля ЛуАЗ .

Подвеска с продольно

расположенными цилиндрическими торсионами применялась, как правило, на сравнительно больших и тяжёлых легковых автомобилях — таких, как Imperial (США, 1957-75), Packard 1955-56 годов или представительские модели ЗИЛ (−114, −117, 4104), — но также и на сравнительно компактных: Fiat 130 , Renault 4 , Simca 1307 , Morris Marina, Alfa Romeo (Giulietta, GTV, 75).

По конструкции она обычно соответствовала обычной подвеске на двойных поперечных рычагах, но вместо пружин в ней использовались торсионы, в большинстве случаев соединённые с нижними рычагами и одновременно с этим играющие роль их осей. По сравнению с пружинной подвеской, торсионная этого типа позволяла добиться более высокой плавности хода и управляемости.

На автомобилях Packard специальные электроприводы изменяли угол закрутки торсионов, что позволяло задолго до появления гидропневматических и пневматических подвесок (вроде устанавливаемых на лоурайдеры или автомобили «Ситроен») «на ходу» регулировать дорожный просвет — для тех лет это была очень смелая идея (к сожалению, в конкретной реализации на «Пэкардах» уровень надёжности этого узла совершенно не соответствовал уровню его новизны).

При длительной эксплуатации подвесок с продольными торсионами был выявлен серьёзный недостаток такой конструкции, связанный с уязвимостью низко расположенных креплений торсионов для коррозии.

Кроме того, на некоторых автомобиля концерна «Крайслер » существовал и тип подвески, в котором в паре с двойными поперечными рычагами использовались поперечные

торсионы, что позволяло добиться большей компактности; по своему расположению и действию они были отчасти подобны «половинке» стабилизатора поперечной устойчивости в обычно подвеске, с одним из концов прикреплённым к нижнему рычагу подвески, а вторым — неподвижно закреплённым на раме или подрамнике кузова (схема).

Работа подвески

Существует оригинальный способ описать работу независимой многорычажной подвески. Нужно представить себе параллелограмм, как прямоугольник, деформированный сдвигом. Роль одной пары противолежащих сторон играют верхние и нижние рычаги. Роль второй пары — подрамник и ступица. Такое «качание» ступицы становится мягким, кроме работы амортизатора и пружины, заметно проявляют себя множество сайлентблоков.
Все вибрации, распределенные по узлам, доходят до кузова в малых количествах. Удивительное свойство такой подвески заключается в том, что основная нагрузка приходится на пружину (поэтому нижний передний рычаг массивный и усиленный), а вибрации гасятся рычагами.

Особый интерес представляет работа подвески при наезде колеса на препятствие. Так как колесо при этом идет в верх, то расстояние от подрамника до нижней точки опоры ступицы изменяется. Но длина поперечного нижнего переднего рычага измениться не может, поэтому плоскость колеса отклоняется от первоначального положения. Это делает проезд ухаба более мягким.

Наличие стабилизатора поперечной устойчивости позволяет разгружать «работающую» сторону за счет принципа торсиона. В результате, при движении по выборочным ямкам, кузов автомобиля совершает колебания, перемещаясь поступательно. Стабилизатор выполняет еще одну немаловажную функцию – он уменьшает крен кузова при прохождении поворотов на скорости.

Как уже отмечалось, основная нагрузка при ударах приходится на опоры пружины. Остальные детали – рычаги – обычно выполнены из алюминия. Получившаяся независимая многорычажная подвеска, несмотря на сложность конструкции, довольно легкая и может обслуживаться на каждом колесе по отдельности.

подвеска автомобиля на двойных продольных рычагах

В этой подвеске с каждой стороны имеется по два продольных рычага. Как правило такая подвеска применялась на передней оси сравнительно малоскоростных заднемоторных автомобилей — характерными примерами её использования являются «Фольксваген Жук » и первые поколения «Фольксваген Транспортер», ранние модели спорткаров «Порше », а также мотоколяска С-3Д и «Запорожец ».

Все они имели по сути общую конструкцию (так называемая «система Порше», в честь изобретателя) — в качестве упругих элементов применялись расположенные друг над другом поперечные торсионные валы, соединяющие пару рычагов, причём торсионы были заключены в образовывавшие поперечину подвески трубы (у поздних моделей «Запорожца» помимо торсионов в качестве дополнительных упругих элементов применялись также цилиндрические витые пружины, расположенные вокруг амортизаторов).

Фольксваген Жук

Главным преимуществом такой подвески является большая компактность в продольном и вертикальном направлениях. Кроме того, поперечина подвески расположена далеко впереди оси передних колёс, благодаря чему появляется возможность сильно вынести салон вперёд, разместив ноги водителя и переднего пассажира между арками передних колёс, что позволяло существенно сократить длину заднемоторного автомобиля. При этом, однако, расположенный спереди багажник оказывался весьма скромным по объёму, именно из-за вынесенной далеко вперёд поперечины подвески.

С точки зрения кинематики эта подвеска несовершенна: в ней происходят хотя и меньшие по сравнению с одинарными продольными рычагами, но всё же существенные изменения колёсной базы при ходах отбоя и сжатия, и так же присутствует сильное изменение развала колёс при кренах кузова. К этому следует добавить, что рычаги в ней должны воспринимать большие изгибающие и крутильные нагрузки со стороны как вертикальных, так и боковых сил, что заставляет делать их достаточно массивными.

Устройство и работа балансирной подвески

Балансирная подвеска (рис. 2) применяется на трехосных автомобилях, иногда на четырехосных автомобилях и многоосных прицепах. Мосты, образующие тележку балансирной подвески, дожны располагаться на небольшом расстоянии друг от друга. К раме автомобиля на кронштейнах прикреплена поперечная ось 6, на концах которой во втулках устанавливается ступица 7, которая, в свою очередь, стремянками крепится к средней части рессоры 5. Концы рессоры опираются на кронштейны 3 балок среднего и заднего мостов 4 и 8. Поскольку продольное перемещение концов рессоры в кронштейнах ничем не ограничено, она разгружена от передачи продольных усилий и моментов, но воспринимает боковые усилия.

Продольные силы и моменты передаются системой реактивных штанг – верхними 2 и нижними 1. Каждая из штанг шарнирно (через пальцы с шаровыми головками) соединяется с балкой моста и с рамой автомобиля. Таким образом, узел образует сложный многозвенник, необходимая кинематика которого обеспечивается большим числом шарнирных соединений.

При балансирной подвеске оба задних моста образуют тележку, которая может качаться вместе с рессорами на оси 6 и, кроме того, в результате прогиба рессоры каждый мост может иметь независимые перемещения, обеспечивающие хорошую проходимость автомобиля. Применение балансирной подвески позволяет, кроме того, улучшить общую компоновку базы автомобиля, поскольку для поддержания несущей системы используется только две рессоры вместо четырех в классической зависимой рессорной подвеске.

Балансирные подвески применяются, например, на отечественных автомобилях марки «КамАЗ», «КрАЗ», на прицепах ОдАЗ-9370, ОдАЗ-9770 и т. п.

***

Пневматическая подвеска автомобилей



Главная страница
  • Страничка абитуриента
Дистанционное образование
  • Группа ТО-81
  • Группа М-81
  • Группа ТО-71
Специальности
  • Ветеринария
  • Механизация сельского хозяйства
  • Коммерция
  • Техническое обслуживание и ремонт автотранспорта
Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  • Карта раздела
  • Общее устройство автомобиля
  • Автомобильный двигатель
  • Трансмиссия автомобиля
  • Рулевое управление
  • Тормозная система
  • Подвеска
  • Колеса
  • Кузов
  • Электрооборудование автомобиля
  • Основы теории автомобиля
  • Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику

См. также

История появления торсионной подвески берет начало еще в 30-х годах минувшего столетия, благодаря многократному усовершенствованию она остается актуальной до сих пор и успешно используется не только в гражданской, но и в военной технике. Причем технология востребована не какими-то скромными фирмами, а стоит на вооружении компаний, признанных лидерами отрасли, таких как Volkswagen, Ferrari, Citroen, Toyota, Jaguar и др. В свое время отечественные производители также оценили торсионную подвеску и впервые испытали её на легендарном Запорожце, в котором передняя подвеска включает пару торсионов квадратной формы. Ввиду такого положения вещей полезно было бы подробнее рассмотреть, что такое торсионная подвеска и почему интерес к ней оказался таким устойчивым.

Базовый элемент торсионной подвески – торсион (в пер. с франц. torsion – скручивание), – элемент, выполненный в виде цилиндрического стержня повышенной упругости, работающий на скручивание в одну сторону. Форма торсиона не подчинена единому стандарту, поэтому в поперечном сечении он бывает в основном квадратным или круглым. Еще один менее распространенный вариант – пластинчатый торсион, имеющий многослойную структуру, также рассчитанный на кручение, обеспечиваемое совместной работой нескольких пластин.

С целью повышения пружинистости при скручивании используемая в производстве торсионов сталь проходит сложную многоэтапную термообработку. Благодаря этому интенсивные крутящие напряжения и значительные углы закручивания не создают подвеске проблем. Оба конца торсиона подвижны, что достигается за счет использования подшипников и шлицевых соединений, восполняющих изменения, вызванные рабочими нагрузками.

Находящаяся под кузовом торсионная балка может занимать как продольное, так и поперечное положение. Продольный вариант встречается преимущественно в грузовиках, где ходовая часть постоянно испытывает значительные нагрузки. Поперечная торсионная подвеска устанавливается на легковые автомобили, особенно заднеприводные.

Торсионные валы имеют разную толщину, что сказывается на эксплуатационных показателях и мягкости подвески. Во избежание ржавления торсиона защищен устойчивой антикоррозионной краской или же прорезинен.

Как работает торсионная подвеска


Как работает торсионная подвеска? Для начала определимся, что такое автомобильная подвеска. Автомобильная подвеска — это устройство, которое обеспечивает упругое сцепление колес автомобиля с несущей системой, а также регулирует положение кузова во время движения и уменьшает нагрузки на колеса. Современное автомобилестроение предлагает различные типы автомобильных подвесок: пневматические, пружинные, рессорные, торсионные и т.д.
Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

По материалам: svit24.net

Принцип работы торсионной подвески

Схема торсионной подвески автомобиля Hummer h3: 1. Ступица колеса; 2. Приводной вал; 3. Нижний поперечный рычаг; 4. Верхний поперечный рычаг; 5. Амортизатор; 6. Стабилизатор поперечной устойчивости; 7 Передний дифференциал; 8. Продольный торсион; 9. Подрамник

Принцип работы торсионной подвески достаточно прост. Через шлицевое соединение какой-то из концов торсиона посредством рычага подвески соединен с колесной ступицей, а другой – фиксируется к автомобильной раме. Ось рычага и ось закручивания торсиона располагаются в одной плоскости. В случае вертикального перемещения колеса торсион скручивается, что вызывает пружинящий эффект.

Напряжение в период действия сил поднятия-опускания сохраняется. При этом происходит смягчение и перераспределение нагрузки, которая направляется на кузов, что позволяет предохранить автомобиль от воздействий высокой жесткости, в том числе ударных.

Прекращение внешнего воздействия сопровождается возвращением колеса в нормальное положение. Это происходит в результате раскручивания торсиона. Механизм напоминает работу пружины, но эффективность торсиона заметно выше.

Устройство многорычажной подвески

Появившаяся еще в середине века многорычажная подвеска до недавнего времени считалась атрибутом дорогих автомобилей представительского класса. Но оптимизация технологии изготовления деталей позволила устанавливать ее даже на бюджетные авто.

В основе конструкции независимой многорычажной подвески лежат несколько рычагов (верхние, нижние, продольные, поперечные). Принцип привязки ступицы к кузову сильно напоминает классическую двухрычажную подвеску. Существует множество вариантов исполнения подвески, причем, как для передних, так и для задних колес.

Подробно рассмотрев устройство и работу одной из них, несложно понять общий принцип функционирования многорычажки.

3 — подрамник. Является несущей конструкцией. Он крепится к кузову с помощью сайлентблоков, обеспечивая гашение вибраций. Все поперечные рычаги (один верхний и два нижних) соединены с подрамником.

9 — верхний рычаг. Он шарнирно соединяет опору ступицы с подрамником, позволяя ей совершать колебания в вертикальной плоскости. Соединения обеспечивают резино-металлические сайлентблоки.

6 — поперечный нижний задний рычаг. Функция его та же, что и у верхнего рычага, только поддерживает опору ступицы снизу. Если дальше не рассматривать подвеску, то получился макет двухрычажной версии.

10 — поперечный нижний передний рычаг. Он удерживает ступичный узел от поперечного смещения. Соединен он не жестко. Следовательно, колесо имеет определенное смещение в указанном направлении. На гладком, но неровном покрытии (продавленный асфальт) многорычажка обладает эффектом подруливания. Этим обеспечивается отличная управляемость.

11 — продольный нижний рычаг. Он удерживает ступицу от смещений в продольном направлении.

5 — регулировочные болты. Даже задняя подвеска имеет определенный угол установки колес. Данные болты служат для его регулировки.

Это интересно: Подвеска Вольво S90 – лучшее для флагмана!

Пружина — 7 опирается одним торцом в нижний задний рычаг, а другим — в специальный отлив в поперечине подрамника.

Амортизатор — 2 монтируется отдельно от пружины, не загромождая пространство.

Где используется торсионная подвеска

Использование подобной подвески широко практиковалось в период Второй мировой войны. Это касалось танков и другой бронетехники. После такой апробации технологию приняли на вооружение все ведущие европейские автопроизводители и компании США. На передней подвеске торсионы впервые появляются в 1961 году в модели Jaguar E-Type. В СССР помимо Запорожцев их интегрировали в ЗИЛы и ЛУАЗы. Позже из-за своей специфики торсионы перестали использоваться в пассажирском транспорте. Хотя некоторые внедорожники и грузовики таких производителей как GM, Ford, Dodge Mitsubishi до сих пор выпускаются с подвеской именно на базе торсионов.

Несмотря на свою более чем 80-летнюю историю торсионы использовались и используются в производстве нескольких видов подвесок:

  • на продольных рычагах – находила применение в задней подвеске малогабаритных авто, а сегодня уже неактуальна;
  • независимая система на двойных поперечных рычагах – в настоящее время успешно поддерживает работоспособность некоторых моделей внедорожников;
  • полузависимая (полунезависимая) – широко используется в легковом транспорте классов «А», «В» и «С».

Плюсы и минусы

Независимо от типа используемой торсионной подвески её наличие помогает автомобилю эффективно справляться со многими задачами:

  • плавный ход;
  • хорошее поглощение рамных и колесных вибраций;
  • стабилизация ведущей колесной пары;
  • возможность регулировки степени жесткости подвески;
  • нормальная управляемость при крене.

Если принять во внимание удобства в эксплуатации и обслуживании, можно отдельно выделить, что для приведения подвески в норму во многих случаях достаточно лишь гаечного ключа, необходимого, чтобы в меру подтянуть крепежные болты. Кроме этого следует учесть и другие положительные моменты торсионных подвесок:

  • компактные размеры и малый вес;
  • отсутствие сложностей в установке;
  • беспроблемная регулировка клиренса, не требующая внесения изменений в подвеску;
  • большой рабочий ресурс и ремонтопригодность.

Что касается недостатков торсионной подвески, то здесь нужно сфокусировать внимание вот на чем:

  • необязательно, но возможно появление тряски, особенно на заднем сидении, что связано с жестки креплением, следствием чего является передача сильных вибраций;
  • появление шумов, что объясняется проблематичностью защиты кузова от колебаний и обусловлено это также жестким креплением;
  • есть вероятность чрезмерной поворачиваемости, особенно при небольших размерах авто;
  • ресурс пробега игольчатых подшипников, расположенных в месте соединения торсионной балки и рычагов ограничен 70 тыс. км пробега.

В сравнении с продуктами автопрома на иных типах подвески приобретение автомобиля на торсионах, как правило, обходится не так дорого, при этом затраты на поддержание его в порядке нельзя назвать чрезмерными.

Торсионная подвеска — принцип работы, устройтсво, схема

Назначение карданной передачи, принцип работы

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.

В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

  • Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
  • Настройка угла наклона автомобиля на поворотах.
  • Обеспечение максимально возможной плавности хода.
  • Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

https://youtube.com/watch?v=s1LH9EikhuI

Видео на тему

Зачем нужна?

Торсионная подвеска — это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный на свою модель «Битл» установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях «Татра».

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием «KDF-Wagen». Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались «Рено» и «Ситроен». Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой — на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Основные достоинства многорычажки

Тот факт, что данный вид подвески используется в настоящее время, причем доля ее применимости постепенно возрастает, говорит о том, что она обладает рядом специфических особенностей, которых лишены другие виды.

Плюсы:

  • Управляемость. На задней оси регулируется угол установки колес, а поперечный нижний передний рычаг самостоятельно меняет плоскость колеса, в зависимости от препятствия на дороге. Эти факторы положительно влияют на устойчивость автомобиля, за счет увеличения сцепления шин с покрытием.
  • Комфорт. Распределение вибраций и шумов по рычагам существенно снижает процент возмущений, которые передаются на сам кузов. К тому же, при установке многорычажки на заднюю ось (ось — понятие условное), используется подрамник. Он тоже вносит свою лепту в виброизоляцию.
  • Широкая применимость. Подавляющая доля многорычажек установлена в качестве задней подвески. Но она успешно используется и в качестве передней. Причем конструкция является прочной, что позволяет устанавливать такую подвеску на грузовые автомобили. Ограничений по типу привода нет, так как эта подвеска применяется на переднеприводных, заднеприводных и даже полноприводных автомобилях.
  • Независимость. Всю подвеску, кроме подрамника, можно рассматривать или обслуживать как две самостоятельные части на разных колесах. Это особенно актуально при попытке снижения общего веса автомобиля.
  • Ремонтопригодность. Все узлы меняются в сборе (это будет указано и в недостатках). В результате ремонт упрощен до минимума.

Это интересно: Наказание и размер штрафа за заниженную подвеску в 2018/2019 году

Разновидности и устройство торсионной подвески

В автомобилях с передним приводом и поперечным расположением рычагов подвески торсионы закреплены вдоль кузова . В случае с продольными рычагами торсионы соответственно закрепляются поперек кузова автомобиля .

Наиболее распространенный пример торсионной подвески – задняя полунезависимая подвеска легковых автомобилей с передним приводом. Данная подвеска представляет собой два продольных рычага, которые соединены между собой U-образной балкой . Соединительная балка в силу своей конструкции имеет возможность работать на скручивание и позволяет колесам отрабатывать неровности независимо друг от друга.

Торсионная подвеска — что это такое

Рассмотрим вид подвески, в которой в роли упругого элемента выступает торсион — торсионная подвеска.Торсион является металлическим упругим элементом, который работает на скручивание. В большинстве случаев, это металлический стержень, обладающая круглым сечением, который на концах имеет шлицевое соединение. Торсион бывает нескольких видов — это набор пластин, стержней или балки определенного сечения.Поподробнее о конструкции. Торсион своим одним концом фиксируется к несущему кузову или раме автомобиля, в зависимости от модели, а другим концом – к рычагу — направляющему элементу. При движении автомобиля колёс торсион закручивается, и этим между колёсом и кузовом достигается упругая связь.

Торсион имеет интересные особенности – он может вращаться только в одну сторону – в сторону скручивания. Далее, особенностью является и то, что торсион некоторые производители используют для регулировки дорожного просвета.Торсионы можно использовать во всех тех разновидностях независимых подвесок, которые могут быть на продольных рычагах, на двойных поперечных рычагах или же со связанными продольными рычагами — торсионной балка.Итак, поподробнее о каждом виде – в варианте на продольных рычагах торсионы соединяются с помощью продольных рычагов и, следовательно, располагаются поперёк кузова. Данный тип торсионной подвески автопроизводители применяют в некоторых моделях легковых автомобилей малого класса в задней.В варианте торсионной подвески с двойными поперечными рычагами торсионы расположены параллельно кузову, из-за чего их длину, следовательно, и упругие характеристики можно регулировать в широком диапазоне. Торсион одним концом крепиться к нижнему поперечному рычагу, в редких случаях к верхнему, а другой конец – к раме кузова. Данный тип торсионной подвески некоторые автопроизводители применяют в качестве передней подвески своих легковых внедорожных автомобилей, например некоторых моделях японских и американских внедорожников.И наконец, особое место в семействе торсионных подвесок занимает так называемая торсионная балка, которая так же называется подвеской со связанными продольными рычагами. В данной подвеске в роли направляющих устройств выступают два продольных рычага, которые имеют жёсткое соединение между собой посредством балки. Продольные рычаги имеют с одной стороны крепление к кузову, к ступицам колёс с другой. Балка обладает U-образным сечением, как следствие обладает большой жёсткостью на изгиб и малой на кручение. Данное свойство даёт колёсам возможность двигаться независимо друг от друга вверх-вниз.В наше время торсионная балка нашло широкое применение в качестве задней подвески «переднеприводников» малого и среднего класса. В силу особенностей своей конструкции, «торсионно-балочная» подвеска занимает интересное промежуточное положение между зависимым и независимым подвесками, соответственно получило также название — полунезависимая подвеска.

Преимущества торсионов

Несмотря на то, что принцип работы торсионной и пружинной подвески практически не отличается, торсионные валы имеют несколько преимуществ перед пружинами или рессорами :

  • простое и компактное устройство подвески;
  • легкость ремонта и обслуживания;
  • возможность регулировки жесткости подвески.

Торсионные валы занимают весьма мало места, что позволяет сделать подвеску максимально компактной. Обслуживание и самостоятельный ремонт торсионной подвески не доставляют хлопот. Замена одного из торсионов производится с гораздо меньшими трудозатратами, нежели замена пружин.

Также стоит обратить внимание, что торсионная подвеска может регулироваться по жесткости , чего не позволяет делать классическая пружинная. На некоторых автомобилях регулировка жесткости подвески производится автоматически или вручную дистанционно при помощи электродвигателей, которые регулируют предварительное усилие торсионов.

Что такое торсионный стержень? (с иллюстрациями)

Торсион — это система подвески, которая обычно используется в колесных транспортных средствах, таких как легковые автомобили, фургоны и грузовики. Система подвески — важный и важный элемент конструкции автомобиля. Независимо от конструкции, все системы подвески выполняют одни и те же важные функции. Они удерживают шины в контакте с поверхностью дороги, выдерживают вес транспортного средства и поглощают силы, возникающие при движении и движении транспортного средства.

Торсионы — это металлические стержни, которые действуют как пружина. Одним концом штанга прочно закреплена на шасси или раме транспортного средства.Другой конец стержня может быть прикреплен к оси, рычагу подвески или шпинделю, в зависимости от специфики конструкции транспортного средства. Когда транспортное средство движется по дороге, силы, создаваемые движением транспортного средства, создают крутящий момент на стержне, который скручивает его вдоль своей оси.

Противодействие крутящему моменту заключается в том, что торсион, естественно, хочет противостоять эффекту скручивания и вернуться в свое нормальное состояние.При этом подвеска обеспечивает определенный уровень сопротивления силам, возникающим при движении автомобиля. Это сопротивление является ключевым принципом торсионной подвески.

У этой системы есть несколько ключевых преимуществ.Торсионная подвеска по своей конструкции занимает меньше места, чем другие системы подвески. Это может позволить конструкторам автомобилей создать более просторный салон. Высоту рулей также можно отрегулировать легче, чем у других подвесных систем. Они также чрезвычайно прочные и традиционно имеют долгий срок службы.

У торсионных подвесок также есть несколько недостатков.Во-первых, эти стержни обычно не имеют так называемой прогрессивной жесткости пружины. В подвесках с прогрессивной пружиной витки пружины расположены на разном расстоянии друг от друга. Это позволяет системе подвески обеспечивать надежное рулевое управление, торможение и управляемость, а также обеспечивает плавную и комфортную езду. Транспортные средства с торсионами часто настраиваются либо на более уверенное вождение за счет плавности хода, либо на более плавное движение за счет качества управляемости.

Торсионные системы подвески когда-то были относительно распространены в легковых автомобилях, но сегодня они используются в основном в системах подвески грузовиков и внедорожников.Некоторые известные автомобили, которые использовали этот тип подвески, были оригинальными моделями Volkswagen Beetle, Porsche 356, Porsche 911 с двигателем с воздушным охлаждением и большей частью модельного ряда автомобилей Chrysler с конца 1950-х до конца 1980-х годов.

Торсионная подвеска: Регулировка торсиона с помощью ключа

И легковые, и грузовые автомобили имеют торсионную подвеску.Они имеют винтовые пружины подвески, а листовые рессоры обладают дополнительным преимуществом в виде регулировки высоты дорожного просвета. Они могут быть выполнены продольно или поперечно. Слабые торсионы или изношенные анкеры и втулки изменяют дорожный просвет автомобиля, влияя на устойчивость и вызывая износ шин.

Типичный продольно сконструированный торсион — это длинный стальной стержень, установленный между рамой транспортного средства и одним из рычагов управления. Это может быть верхний или нижний рычаг управления, обычно нижний.На торсионе торсиона со стороны рамы находится регулятор или ключ. Их иногда называют шестигранными ключами, они используются для выполнения крутящего движения, необходимого для подвески и регулировки автомобиля. Левая и правая стороны часто разные и не взаимозаменяемы.

Регулировка дорожного просвета автомобиля с торсионной подвеской зависит от нескольких факторов. Угол рычага управления и величина крутящего момента или крутящего движения, прилагаемого к торсиону. На некоторых автомобилях ШРУСы могут изнашиваться преждевременно из-за чрезмерной регулировки дорожного просвета.

Размеры (толщина) самого стержня имеют важное значение. Производители автомобилей, а также компании, занимающиеся послепродажным обслуживанием, предоставляют усиленные шины, увеличивая толщину с 22 до 24 мм. Производитель может установить более толстую планку для более мощного двигателя. Они также используют разные материалы для изготовления стержней в зависимости от области применения.

Выполните измерения до и после выполнения регулировки. Хорошее место будет между нижней частью крыла и верхней частью обода колеса.В качестве ориентира измерьте расстояние от основания головки болта до сопрягаемой поверхности. Затягивание этого болта поворачивает ключ, крутящий торсион. Этот дополнительный крутящий момент прилагает больше усилий к рычагу управления, поднимая автомобиль на желаемую высоту. Всегда проверяйте наличие специальных процедур на автомобиле, который вы настраиваете.

Торсионы по индивидуальному заказу для оборонного и коммерческого использования

Harvan Manufacturing — это семейная компания, которая обслуживает промышленность высококачественными компонентами более 25 лет.Мы предлагаем широкий спектр производственных услуг, включая прецизионную обработку на заказ, сварку и изготовление, а также лазерную и гидроабразивную резку для клиентов из сельского, лесного, военного и оборонного секторов, внедорожных транспортных средств и тяжелых грузовиков, а также клапанов и систем управления. Наша команда экспертов, включая сертифицированных механиков и сварщиков, опытных инженеров, технологов и администраторов, использует свои общие знания и навыки для удовлетворения всех потребностей наших клиентов в продукции и производстве, в том числе в изготовлении торсионов, изготовленных на заказ.

Что такое торсионные стержни?

Торсион — это тип торсионной пружины, то есть гибкая пружина, предназначенная для сопротивления крутящему моменту, возникающему при скручивании. Они обычно используются для несущих нагрузок, где требуется гибкий компонент, а не жесткий компонент, который потенциально может выйти из строя и вызвать повреждение, например, в подвеске транспортных средств, производственном оборудовании и других точных механизмах.

При использовании торсиона в своей механической системе профессионалы отрасли прикрепляют один конец компонента к другому неподвижному компоненту (например,г., рама). Такая конфигурация предотвращает полное перемещение торсиона, позволяя ему наращивать крутящий момент при скручивании вдоль своей оси. Как только сила прекращается и снимается, торсион быстро возвращается в исходное положение.

Торсионные стержни против винтовых пружин против листовых пружин

В автомобильной промышленности профессионалы используют самые разные пружины. Помимо торсионов (торсионных пружин), наиболее часто используются винтовые пружины и листовые рессоры.Торсионы отличаются от цилиндрических пружин и листовых рессор тем, что они не сжимаются (листовая пружина) и не сжимаются (цилиндрическая пружина). Вместо этого они скручиваются по своей длине, вызывая натяжение при приложении силы. Как только сила снимается, они раскручиваются и возвращаются к своей первоначальной форме.

Торсионы обладают уникальными преимуществами по сравнению с цилиндрическими и листовыми рессорами. Например:

  • Они легко регулируются, что позволяет изменять дорожный просвет автомобиля. Эта способность позволяет регулировать пружину по мере ее износа, чтобы поддерживать надлежащую высоту дорожного просвета, а владельцу автомобиля или грузовика — подгонять его под свой предпочтительный дорожный просвет.
  • Они имеют небольшую занимаемую площадь, что делает их идеальными для приложений с ограниченным пространством.

Приложения

Одно из самых известных применений торсионов — подвеска транспортных средств, где они поглощают удары, обеспечивая плавную и комфортную езду. Многие автомобили используют их в качестве первичной несущей пружины, соединяющей кузов автомобиля с осью колеса.

Мы специализируемся на усиленных торсионах и стабилизаторах поперечной устойчивости для оборонной промышленности.Эти элементы должны пройти тщательные испытания и быть способными или выдерживать большой вес бронетехники.

Изготовленные на заказ торсионные стержни от Harvan Manufacturing

Специалисты отрасли обычно изготавливают торсионы из кованых и термообработанных специальных сплавов. Они используют различные производственные технологии для производства компонентов, обеспечивающих надлежащую гибкость при приложении крутящего момента.

В Harvan Manufacturing мы используем современное оборудование с числовым программным управлением (ЧПУ) и прецизионные процессы обработки для производства высококачественных торсионов для наших клиентов.У нас также есть контакты в отрасли, которые специализируются на ковке, термообработке, упрочнении и испытании торсионов. Наши возможности обработки включают:

  • 2-, 4-, 5- и 9-осевое точение
  • Бесцентровое, цилиндрическое и плоское шлифование
  • Зубофрезерный
  • Многоосевое горизонтальное и вертикальное фрезерование
  • Дополнительные услуги, такие как протяжка, полировка и притирка

Благодаря этим возможностям мы предлагаем широкий выбор материалов, включая обычные и экзотические металлы, драгоценные металлы и пищевые пластмассы, чтобы удовлетворить потребности наших клиентов.

Чтобы получить дополнительную информацию о наших производственных возможностях, свяжитесь с нами сегодня. Для торсионов или других компонентов, изготовленных по индивидуальному заказу, запросите расценки у наших экспертов.

СИСТЕМА ПОДВЕСКИ ТОРСИОННОЙ БАРА

В АВТОМОБИЛЕ

Торсион — это тип системы подвески в автомобиле, обычно используемый в таких транспортных средствах, как легковые автомобили, грузовики и фургоны. Торсионная подвеска — важный и острый элемент конструкции автомобиля.Независимо от конструкции, все системы подвески выполняют одни и те же функции. Они удерживают шины в контакте с поверхностью дороги, выдерживают вес транспортного средства и поглощают силы, возникающие при движении и движении транспортного средства.

Принцип работы системы подвески торсионного стержня — использование и преимущества торсионного стержня

ЧТО ТАКОЕ ТОРСИОН?

Кручение — это скручивание элемента конструкции, которое подвергается нагрузкам (крутящему моменту), которые вызывают вращение вокруг продольной оси элемента.Кручение также называют вращательным скручиванием. Элемент нагружен таким образом, что при приложении напряжения он образует пару вокруг продольной оси, а реакция представляет собой вращательное движение вокруг этой оси.

Крутящий момент, крутящие пары и крутящие моменты — все это термины, используемые для описания скручивания стержня.

КРУЧЕВЫЕ ДЕФОРМАЦИИ ЦИЛИНДРИЧЕСКИХ СТЕРЖНЕЙ

Каждое поперечное сечение круглого вала остается плоским и не деформируется, когда вал подвергается скручиванию.Когда это происходит, говорят, что стержень находится в состоянии чистого кручения.

Поперечные сечения полых и сплошных круглых валов остаются гладкими и неискаженными, поскольку круглый вал является осесимметричным.

Когда некруглое напр. квадратные, прямоугольные и др. (неосесимметричные) валы подвергаются кручению, поперечные сечения валов деформируются.

ПОЧЕМУ ТОРСИОННЫЕ ПОДВЕСКИ НЕ ИСПОЛЬЗУЮТСЯ В ДВУХ КОЛЕСАХ?

Причина, по которой он не пользуется популярностью, заключается в том, что торсионам для эффективного функционирования требуется определенная длина, а на мотоцикле не хватает места, чтобы установить простую и эффективную торсионную подвеску.

КАКОЙ КОМПОНЕНТ СЛУЖИТ ПРУЖИНОЙ В ПОДВЕСКЕ ТОРСИОННОЙ ШИНЫ?

Торсион соединен с шасси автомобиля одним концом, а другим — с рычагом подвески и соединен с ним шлицом или шестигранником, как в старинных автомобилях Chrysler. Сжатие рычага подвески, попытки повернуть штангу, которая сопротивляется, создавая «пружину». Торсион — это просто цилиндрический материал цилиндрической пружины, который выпрямлен, а не свернут.

ЧТО ТАКОЕ ЗАВИСИМАЯ СИСТЕМА ПОДВЕСКИ?

Базовая и ранняя версия системы подвески с удивительно простой механикой.Этот тип имеет цельную ось, соединяющую оба противоположных колеса, что позволяет им работать как одно целое. Когда одно колесо испытывает активность, другое будет следовать за ним из-за зависимости. Широко используется в большегрузных транспортных средствах.

Примеры систем зависимой подвески: 1. Листовая рессора — самая традиционная. Серия плотно прилегающих стальных пластин, соединенных с осью, обеспечивающей демпфирование. Может использоваться как в поперечном, так и в продольном направлении. 2. Ось балки — часто встречается в автомобилях с передним колесом.Сплошной вал связывает оба колеса с гусеницей. Движение одного колеса вызывает реакцию другого колеса (оси балки могут быть как «действующими», так и «мертвыми» осями).

ЧТО ТАКОЕ НЕЗАВИСИМАЯ СИСТЕМА ПОДВЕСКИ?

В системе независимой подвески каждое колесо и его соединения не связаны между собой в том смысле, что каждый компонент работает с независимостью. Независимая подвеска действительно не имеет единой оси, соединяющей друг друга, что позволяет им соответствующим образом реагировать на дорожные обстоятельства, а не просто дублировать или чередовать движение другого колеса.

Независимая система заключается в том, что они создают впечатление, будто вы скользите по дороге, плавно и без рывков. Примеры систем независимой подвески: 1. Стойка McPherson, которую часто называют одинарной поперечной подвеской. Короче говоря, есть рычажный механизм в форме поперечного рычага, который дает точку крепления оси; Винтовая пружина вертикально прикреплена к шасси автомобиля. Стабилизатор поперечной устойчивости такого типа часто используется для увеличения жесткости. Это распространенный метод демпфирования, используемый в современных автомобилях, например, в General Motors.

ЧТО ТАКОЕ ПОЛУЗАВИСИМАЯ ПОДВЕСКА?

Посередине между Зависимым и Независимым Отстранением, как указывает псевдоним. Они функционируют с некоторой степенью независимости на каждое колесо, которая зависит только от гибкости соединений. Они используются на грузовиках большой грузоподъемности и других подобных транспортных средствах.

Популярные примеры полу-независимой подвески: 1. Тип подвески с торсионной балкой, также известный как тип оси с поворотной балкой. Эффект демпфирования достигается за счет скручивания и изгиба компонентов подвески под действием нагрузки.Продольная поперечная балка регулирует действие каждого колеса. Он характеризуется как полунезависимый, поскольку два колеса независимо реагируют на отклонение, но при этом работают вместе, обеспечивая им некоторую полубаланс независимости.

КОМПОНЕНТЫ СИСТЕМЫ ТОРСИОННОЙ ПОДВЕСКИ

Ключевые компоненты, составляющие систему торсионной подвески:

Вал карданный; Нижнее и верхнее плечо; Амортизатор; Анти-ролл-бар; Передний дифференциал; Подрамник.

ИСТОРИЯ СИСТЕМЫ ПОДВЕСКИ

История подвески

ИСТОРИЯ СИСТЕМЫ ТОРСИОННОЙ ПОДВЕСКИ

Автомобили Volkswagen Beetle были первыми, в которых использовалась торсионная подвеска, которая была представлена ​​в 1930-х годах. Однако это не совсем так, поскольку французы установили аналогичную подвеску в Citroen Traction Avant в 1934 году, который был первым автомобилем, который сделал это. Учитывая, что слово «скручивание» происходит от французского слова «скручивание», более чем очевидно, кто получит это название.

Как только французы и немцы начали использовать торсионную подвеску на международной арене, американцы пошли и начали ставить самые успешные торсионы на автомобили Chrysler, как только они были представлены.

В 1938 году чешский инженер Ледвинк обновил и усовершенствовал торсион, и Фердинанд Порше так полюбил его изменения, что быстро применил его в больших количествах в своих моделях автомобилей.

Porsche ценит самое большое преимущество торсиона, а именно его легкий вес и компактность — характеристики, которые особенно востребованы в спортивных и гоночных автомобилях.

Когда разразилась Вторая мировая война, такая подвеска широко использовалась в бронированных машинах, таких как КВ-1 и PANTERA.

После Второй мировой войны практически все основные производители автомобилей начали включать этот тип подвески в некоторые из своих моделей, а в 1950-х и 1960-х годах двадцатого века наблюдалось наибольшее распространение торсионных подвесок в автомобилях и гоночных автомобилях. Такой высокий уровень интереса как со стороны производителей, так и со стороны покупателей автомобилей можно объяснить компактностью торсионной системы, дешевыми затратами на установку и обслуживание и, что наиболее важно, долговременной надежностью этой системы подвески, среди других факторов. .

Jaguar E-Type был первым автомобилем, в котором в качестве передней подвески использовался торсион, который дебютировал в 1961 году. Однако с течением времени и появлением новых технологий система торсионов начала терять свою привлекательность и популярность. . Такая подвеска намного дороже, так как процесс производства очень сложен, трудоемок и дорог.

Сегодня торсионная подвеска в основном встречается на грузовиках и внедорожниках таких производителей, как Ford, Dodge, Mitsubishi Pajero, General Motors и других.

СИСТЕМЫ ПОДВЕСКИ

НЕОБХОДИМЫ ДЛЯ АВТОМОБИЛЕЙ ПО СЛЕДУЮЩИМ ПРИЧИНАМ

1. Для поглощения ударов и вибрации, возникающих из-за неровностей дороги.

2. Для передачи нагрузки транспортного средства на колеса (поддержка веса)

3. Для обеспечения устойчивости автомобиля (касания колес с землей)

4. Обеспечить пассажирам амортизацию и комфорт во время поездки.

5. Избегать приседаний и ныряний.

СИСТЕМЫ ПОДВЕСКИ

ИМЕЮТ СЛЕДУЮЩИЕ ФУНКЦИИ

1. Для защиты людей и грузов от воздействия дорожных ударов

2. Для поддержания устойчивости транспортных средств в движении (по крену или крену)

3. При движении и выполнении маневров, таких как повороты и торможение, необходимо поддерживать постоянный контакт колес с дорогой.

4. Поддерживать правильную геометрию рулевого управления.

5. Обеспечить соответствующие характеристики езды и амортизации

6.Для быстрого прохождения поворотов без чрезмерного крена кузова; и

7. Во избежание чрезмерных приседаний или нырков на поворотах.

КОНСТРУКЦИЯ И РАБОТА СИСТЕМЫ ТОРСИОННОЙ ПОДВЕСКИ

Торсионная подвеска — это в основном металлические стержни, выполняющие роль пружины. Одним концом штанга жестко закреплена на шасси транспортного средства. Последний конец стержня может быть прикреплен к оси, рычагу подвески или шпинделю, в зависимости от конструкции автомобиля.Например, транспортное средство движется по дороге, силы, создаваемые движением транспортного средства, создают крутящий момент на стержне, который поворачивает его вдоль своей оси.

Противодействие крутящему моменту заключается в том, что торсион, очевидно, хочет противостоять эффекту скручивания и вернуться в свое нормальное состояние. Таким образом, подвеска оказывает определенное сопротивление силам, создаваемым движением автомобиля. Это сопротивление является основным принципом торсионной подвески.

Установка торсионного вала

в шасси — компоненты системы подвески торсионного вала

РАБОТА СИСТЕМЫ ТОРСИОННОЙ ПОДВЕСКИ

Торсионы используют скручивающие свойства стального стержня, чтобы выполнять функции винтовой пружины.Один конец штанги жестко закреплен на раме автомобиля. Другой конец прикреплен к поперечному рычагу, который действует как рычаг, перемещающийся перпендикулярно торсиону. Когда колесо ударяется о камень или выступ, вертикальное движение передается на поперечный рычаг, а затем посредством рычага — на торсион. Затем торсион поворачивается вбок своей оси, создавая силу пружины. Европейские производители автомобилей широко использовали эту систему, как и Packard и Chrysler в Соединенных Штатах, на протяжении 1950-х и 1960-х годов.

Принцип работы торсионного стержня — функция торсионного стержня — функция подвески с поворотной балкой

ПРЕИМУЩЕСТВА СИСТЕМЫ ТОРСИОННОЙ ПОДВЕСКИ

У этой системы есть несколько ключевых преимуществ. Торсионная подвеска по своей конструкции занимает меньше места по сравнению с другими системами подвески. Это заставляет конструкторов транспортного средства создавать более просторный салон. Высота рулей также может быть изменена легче, чем в других системах подвески.Они также чрезвычайно прочные и обычно имеют долгий срок службы.

Торсионный инструмент

НЕДОСТАТКИ ТОРСИОННОЙ ПОДВЕСКИ

Есть еще несколько недостатков торсионных подвесок. Основным недостатком является то, что эти стержни обычно не имеют так называемой прогрессивной жесткости пружины. Обычно в подвесках с прогрессивной пружиной витки пружины расположены на разном расстоянии друг от друга. Это позволяет системе подвески улучшать торможение, уверенное рулевое управление и управляемость, обеспечивая при этом плавное и комфортное путешествие.Автомобили с торсионами неоднократно настраиваются, чтобы обеспечить более уверенное вождение за счет плавности хода или более плавное движение за счет качества управляемости.

ПОСЛЕДНИЕ ТЕНДЕНЦИИ В СИСТЕМАХ ТОРСИОННОЙ ПОДВЕСКИ

Автомобиль с лучшей подвеской — Хорошая система подвески автомобиля — Подвеска с торсионной балкой — Торсион в сборе для системы подвески автомобиля

Торсионные системы подвески когда-то были относительно распространены в легковых автомобилях, но сегодня они используются в основном в системах подвески грузовиков и внедорожников.Некоторыми известными автомобилями, которые использовали этот тип подвески, были оригинальные модели Porsche 356, Volkswagen Beetle, Porsche 911, в которых использовался двигатель с воздушным охлаждением, и значительная часть модельного ряда автомобилей Chrysler с конца 1950-х до конца 1980-х годов.

По сравнению с многорычажными подвесками торсионные балки, как правило, механически проще, могут быть легче и, как правило, их легче упаковать. Это очень значительный прогресс, особенно в области грузового пространства. Торсионные балки в автомобиле обычно располагаются ниже, что часто обеспечивает дополнительное пространство в багажнике.То же самое и с Mazda3 2020 года. Новый дизайн салона стал глубже и универсальнее, чем раньше. Одна из самых больших проблем с кручением — это неустойчивое движение на поворотах. Вождение автомобиля с торсионным двигателем на быстрых поворотах требует от водителя много внимания и опыта. Еще один недостаток — это дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны по направлению к задней части автомобиля, и это совершенно не способствует комфорту пассажиров на задних сиденьях.Однако этот тип торсионной подвески часто используется на популярных внедорожниках и служит передней подвеской.


Часто задаваемые вопросы:


Назначение амортизатора подвески

а. Противостоять дорожным ударам

г. Уменьшить удар пружины

г. Поглотите энергию, накопленную в пружине

г. Все вышеперечисленное

Ответ: d. Все вышеперечисленное


Ось расположена на листовой рессоре с помощью

а.U-образный болт

г. Пружинный зажим

г. Центральный болт

г. Штифт серьги

Ответ: c. Центральный болт


Почему многослойная пружина состоит из ряда лепестков?

а. Уменьшает трение между листами

г. Смягчите действие пружины и увеличьте максимальный прогиб

г. Позвольте створкам скользить во время движения тупой

г. Преодолеть слабость в центре одинарной листовой рессоры

Ответ: d.Преодолеть слабость в центре одинарной листовой рессоры


В случае ослабления пружины сцепления, решение проблемы находится в

а. Затяжка пружин дальше

г. Замена пружин

г. Восстановление пружин

г. Замена пружин

Ответ: d. Замена пружин


Стабилизатор поперечной устойчивости снижает склонность автомобиля к опрокидыванию при

а. На повороте

г.По прямой

г. Нормальное состояние

г. Высокая скорость

Ответ: а. На повороте


В системе подвески поперечного рычага ____________ может варьироваться

а. Угол наклона

г. Носок в

г. Схождение

г. Угол развала

Ответ: d. Угол развала


Какие из перечисленных преимуществ независимой подвески?

а. Энергия упругой деформации, запасенная в цилиндрической пружине, больше

г.Уменьшена неподрессоренная масса

г. Можно использовать более мягкую пружину без увеличения эффекта качения

г. Ни один из этих

Ответ: а. Энергия упругой деформации, накопленная в цилиндрической пружине, больше


Другое название амортизатора — __________

а. Демпфер

г. Торсион

г. Весна

г. Независимая подвеска

Ответ: а. Демпфер


Торсионная подвеска не может эффективно воспринимать движение и ___________ крутящий момент

а.Торможение

г. Разгон

г. Переезд

г. Ни один из этих

Ответ: б. Разгон


Набор торсионных стержней Dobinsons Heavy Duty (TB59-1646) — Dobinsons Direct

  • Увеличенная жесткость пружины для улучшения управляемости и подъема передней части
  • Порошковое покрытие черного цвета для долговечной отделки
  • Заменяет торсионы оригинальных производителей без модификации
  • Торсионы должны быть установлены с ходом подвески 2/3 вниз и 1/3 хода вверх, чтобы обеспечить хорошую езду


Линейка сверхмощных торсионов 4×4 Dobinsons Spring & Suspension изготовлена ​​из высококачественной микролегированной стали с более толстым диаметром, чем у оригинальных торсионов автомобиля, чтобы улучшить характеристики при установке дополнительных принадлежностей.Когда автомобили оснащены дополнительными аксессуарами, такими как стальные тяги, лебедки, комплекты сдвоенных аккумуляторных батарей и другие фронтальные аксессуары, вес, приходящийся на торсионы, может быть значительно увеличен. Торсионы, установленные на транспортном средстве, не будут выдерживать дополнительный вес, возложенный на транспортное средство, будут склонны провисать и будут ухудшать управляемость и работать на бездорожье. Торсионы Dobinsons для тяжелых условий эксплуатации 4×4 имеют увеличенную жесткость пружины (более толстый диаметр стержня), чтобы лучше справляться с дополнительным весом и обеспечивать значительно улучшенную управляемость, высоту дорожного просвета и внедорожные характеристики.Торсионы Dobinsons имеют увеличенный диаметр, более толстый, чем торсионы оригинального автомобиля. Усиленные торсионы Добинсона обеспечили намного превосходную езду, которая значительно уменьшит нижнюю часть подвески и улучшит управляемость автомобиля, а также предложит гораздо большую надежность при увеличенной высоте езды. Торсионы Dobinsons имеют холоднокатаные шлицы для повышения прочности, надежности и идеальной посадки. Плотное прочное порошковое покрытие обеспечивает защиту от коррозии.Поскольку торсионные стержни имеют нагрузку, прикладываемую в определенном направлении во время сжатия, у Добинсона есть заранее заданное направление торсионных стержней и их царапины для предотвращения провисания и поломки. Торсионы Dobinson для тяжелых условий эксплуатации имеют прецизионную торцевую установку и имеют маркировку как с левой, так и с правой стороны, а также, что важно, спереди и сзади, чтобы обеспечить правильную и простую установку с первого раза. Установка торсионов с неправильной стороны или сзади к передней части приведет к повреждению торсионов, поскольку они предварительно установлены и царапаются в нужном направлении.Подвеска Mopar Torsion Bar Suspension обеспечивает значительный прирост производительности

Подвеска

Mopar на протяжении всей эры мускулов 60-х и 70-х годов в основном имела торсионную подвеску. Это сильно отличалось от GM и Ford того времени. В течение многих лет это создавало проблемы для сообщества хот-родов, стремящегося модернизировать ходовые качества и управляемость.

В этой статье мы разберем формулу подвески и компоновки Mopar, которую многие использовали для значительного улучшения характеристик и управляемости за счет торсионной подвески.

Осмотр

Перед началом любого проекта подвески необходимо выполнить визуальный осмотр существующей подвески. Если что-то сломано, погнуто, треснуло или находится в плохом состоянии, замените его. Ищите следы или места, где вы можете увидеть металл, который трется друг о друга. Если все в порядке, пора приступить к обновлению.

Амортизаторы

После осмотра в первую очередь следует начинать с толчков. Даже если амортизаторы представляют собой совершенно новые амортизаторы Mopar, заменяющие стандартные, они не соответствуют сегодняшним стандартам.QA1 предлагает полную линейку регулируемых амортизаторов, которые полностью преобразят ходовые качества вашего Mopar.

Амортизаторы можно настраивать как в ультра-мягких режимах для круизов по шоссе, так и в сверхмощных режимах атаки на треке. Помимо качества езды, амортизаторы удерживают шины на земле не только во время поворотов, но и при разгоне и торможении.

Динамические распорки

Динамические стойки амортизатора

QA1 — незамеченный герой нашей линии подвески Mopar. Заводская штанга амортизатора Mopar была разработана для поддержки движения нижнего рычага подвески через шарнирное соединение.Это было сделано путем соединения нижнего рычага подвески с передней поперечиной с помощью резиновой втулки.

Эта конструкция отлично работает, когда все новое, однако резиновая втулка со временем изнашивается и гниет. Когда это происходит, в переднюю подвеску вносится помойка. Это приводит к движению вперед и назад нижнего рычага подвески во время торможения и ускорения — чего вы не хотите!

Динамические распорки QA1 — отличное решение этой проблемы за счет устранения этой резиновой втулки.Замененный алюминиевой втулкой из заготовки и сферическим концом штока, можно произвести регулировку, чтобы устранить любое нежелательное движение. Как водитель, вы заметите гораздо более прочную переднюю подвеску.

Контрольные рычаги

Далее в списке обновлений — новый комплект рычагов управления. Заводские рычаги изготовлены из штампованной стали, которая изгибается, трескается и не соответствует современным стандартам. Трубчатые рычаги управления QA1 прочнее и легче заводских аналогов.

Самым большим улучшением этих рычагов управления является улучшенная геометрия.Трубчатые поперечные рычаги QA1 исправляют кривые развала и увеличивают угол поворота. Это сводится к тому, что автомобиль будет лучше ездить, вселять в вас уверенность и работать лучше, чем когда-либо с заводским рычагом управления.

К-член

Следующая большая модернизация — замена заводского Mopar K-Member. K-Member — это то, к чему крепится все остальное, и может показаться странным заменять его последним, но помните, что мы пытаемся делать это поэтапно, чтобы получить наилучшую экономию денег. Заводской K-Member изготовлен из штампованной стали и точно так же, как рычаги управления могут согнуться и потерять точное выравнивание.

Завод K-Member также не был спроектирован для использования с большими жатками послепродажного обслуживания, что вызовет еще больше проблем в будущем. К счастью, K-образный элемент QA1 разработан с учетом этого, чтобы учесть коллекторы вместе с большим зазором масляного поддона.

Элементы QA1 K на 10% легче заводских. Трубчатая конструкция имеет большие преимущества в прочности, обеспечивая больше места для работы в моторном отсеке. Сравнение стандартного k-элемента рядом с K-элементом QA1 довольно драматично.

В К-образный элемент встроены все заводские приспособления, необходимые для крепления рулевого управления и других заводских компонентов. Мы часто рекомендуем качественный рулевой механизм быстрого приготовления вместе с этим обновлением для достижения наилучших общих результатов.

стабилизаторы поперечной устойчивости

К-образный элемент может стать отличной основой для стабилизаторов поперечной устойчивости QA1. Стабилизаторы поперечной устойчивости QA1 были разработаны специально для QA1 K-member и являются фантастическим дополнением к вашей подвеске. Поперечные балки QA1 больше в диаметре и предназначены для того, чтобы ваша машина оставалась устойчивой во время прохождения поворотов.

Если у вас есть какие-либо вопросы, позвоните нам по телефону (952) 985-5675 или напишите нам по электронной почте.

Раскрывая тайну торсионных стержней

Вот как мы выбираем правильные стабилизаторы для каждой установки

При настройке большинства автопоездов с сцепкой для распределения веса, когда вы регулируете давление на сцепное устройство для распределения веса, вы хотите, чтобы буксирующее транспортное средство толкалось прямо вниз.Если прицеп толкает заднюю часть буксирующего транспортного средства на полдюйма, вы хотите, чтобы передняя часть буксирующего транспортного средства также была опущена на полдюйма. Именно поэтому сцепку для распределения веса часто называют уравнительной — она ​​уравнивает давление прижима на переднюю и заднюю оси тягача. У нас есть статьи, в которых подробно описывается процедура, если вы хотите, просто отправьте мне электронное письмо.

Торсионы обычно имеют весовой рейтинг на этикетке или штамп. Различные типы баров, которые мы видим в наши дни, обычно имеют рейтинг от 600 до 1200 фунтов.Люди часто предполагают, что если прицеп имеет вес сцепного устройства в 600 фунтов, это значит, что вам нужны торсионы. Как обычно, ответ не так прост. Во-первых, вы действительно не можете использовать вес язычка прицепа в качестве ориентира. В большинстве случаев он не включает вес батареи или баллонов с пропаном, а если он включает баллоны, они могли быть взвешены пустыми, полными или где-то посередине. Если есть огромный передний отсек для хранения вещей, вы, вероятно, также добавите туда немного веса… прицеп с указанным весом сцепного устройства в 500 фунтов легко может быть 700 фунтов при загрузке для путешествий.Чтобы еще больше усложнить процесс, это возможно только в том случае, если вес в брошюре является точным — часто это «лучшая догадка». Grand Design RV — единственная известная мне компания, которая дает вам реальный вес сцепного устройства каждого из своих прицепов.

Торсионы представляют собой рычаги, передающие крутящий момент на передние колеса тягача и обратно на колеса прицепа, снимая нагрузку с задней оси. Вы можете измерить необходимый крутящий момент, измерив расстояние от шаровой опоры сцепного устройства до передней и задней оси буксирующего транспортного средства и рассчитав переносимый вес.

Если буксирующее транспортное средство длинное — например, пикап с 8-футовым кузовом, вес должен переноситься намного дальше, чем на более короткое транспортное средство. Следовательно, для достижения такой же передачи веса вам потребуется более высокий рейтинг торсиона. В качестве реального примера, наша Tesla Model 3 имеет колесную базу 113 дюймов и вылет 40 дюймов от задней оси до шаровой опоры. Airstream, который мы чаще всего буксируем с Tesla, имеет сцепное устройство весом 620 фунтов. Мы используем 800-фунтовые торсионы, чтобы довольно хорошо переносить этот вес сцепного устройства, а установка дает нам потрясающую управляемость и хорошую управляемость.Частично это связано с устойчивым демпфированием ударов Tesla и его сверхнизким центром тяжести.

Если я подключу тот же прицеп к нашей Ram 1500 Crew Cab с 149-дюймовой колесной базой и 56-дюймовым задним свесом, мне понадобятся 1000-фунтовые штанги для переноса веса, однако в этом случае я бы использовал 1200-фунтовые штанги… хотя 1000- фунтовые штанги будут переносить вес, едва ли будет какая-либо избыточная мощность для распределения веса, и грузовик будет иметь тенденцию ехать с продольным шагом, потому что торсионы будут на максимальном пределе.

Еще одним фактором, который следует учитывать при настройке сцепного устройства для распределения веса, является подвеска прицепа и ее центр тяжести. Типичные прицепы имеют подвеску на листовых рессорах с поворотным рычагом между рессорами. Этот рычаг гарантирует, что веса передней и задней оси всегда равны. Это хорошо с точки зрения загрузки шин и позволяет опустить прицеп немного ниже спереди, что помогает немного снизить аэродинамическое сопротивление. Обратной стороной листовой рессоры с подвеской на поворотных рычагах является отсутствие сопротивления продольному наклону.На торсионной оси, которая является независимой подвеской, существует сопротивление движению спереди назад, потому что передние задние оси имеют равный вес только тогда, когда прицеп находится в горизонтальном положении.

Другой вопрос, который очень сложно определить — все ли марки 600-фунтовых слитков одинаковы? В большинстве установок мы используем конический круглый стержень. Нам нравится этот тип руля, потому что он имеет большой диапазон движения, поэтому он легче справляется с приемником сцепного устройства и А-образной рамой прицепа, когда вы проезжаете уклоны на дороге.Эта установка не всегда подходит для комбинации прицеп / тягач. Когда высота шара становится меньше 18 дюймов, этим рулям требуется слишком большой дорожный просвет, поэтому вместо этого мы используем балку с конической цапфой. 600-фунтовая цапфа действует больше как 800-фунтовая круглая штанга на шоссе, но сжимается быстрее при отжиманиях.

На некоторых автомобилях у вас могут возникнуть проблемы с тем, чтобы выравнивающая сцепка и торсионы толкали вниз переднюю ось буксирующего автомобиля, поэтому вы получаете более тяжелые стержни, надеваете их на концевое звено, а передняя часть все еще слишком высока, может быть, вверх на полдюйма от одиночной позиции… так что вы затягиваете перемычку на другом звене, измеряете, и снова оно все еще на полдюйма — ничего не изменилось.Если это так, то у вас проблема с приемником. Ресивер просто скручивается, вместо того, чтобы переносить вес. Некоторые приемники не переносят тот вес, на который они рассчитаны, в основном из-за нечеткости стандарта Общества автомобильных инженеров (SAE), в соответствии с которым некоторые компоненты сцепки построены. В этом случае ствольную коробку следует укрепить, чтобы она могла выдерживать достаточный вес. Если у прицепа слишком большой вес сцепного устройства (более 15% от общего веса прицепа), то иногда вы можете сделать что-то, чтобы уменьшить вес сцепного устройства до уровня, с которым может справиться приемник.Однако вы должны быть осторожны — если вес сцепного устройства слишком мал, ходовые качества прицепа могут быть нестабильными.

Хотел бы я дать вам жесткое и быстрое правило, какие планки использовать, но даже при всех тысячах настроек, которые мы делаем, мы иногда ошибаемся. Мы создадим комбо — скажем, Tahoe с прицепом, который имеет вес сцепного устройства 750 фунтов. Мы посмотрим на это и скажем, что слитки на 1000 фунтов должны работать хорошо. Затем, во время тест-драйва, мы могли бы понять, что стержни весом 1200 фунтов были бы лучше, поэтому мы катим его обратно в магазин и меняем стержни, а затем возвращаемся к дорожным испытаниям.

Суть решения загадки торсионных стержней для вашей уравнительной сцепки заключается в том, что каждая комбинация немного отличается.
