Топливный насос высокого давления 12-цилиндрового дизельного двигателя, в разрезе.

То́пливный насо́с высо́кого давле́ния (ТНВД) ди́зельного дви́гателя является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

1. редукционный клапан;
2. всережимный регулятор;
3. дренажный штуцер;
4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
5. топливоподкачивающий насос;
6. лючок регулятора опережения впрыска;
7. корпус ТНВД;
8. электромагнитный клапан выключения подачи топлива;
9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

• М (4—6 цилиндров, давление впрыска до 550 бар)
• А (2—12 цилиндров, давление впрыска до 950 бар)
• P3000 (4—12 цилиндров, давление впрыска до 950 бар)
• P7100 (4—12 цилиндров, давление впрыска до 1200 бар)
• P8000 (6—12 цилиндров, давление впрыска до 1300 бар)
• P8500 (4—12 цилиндров, давление впрыска до 1300 бар)
• R (4—12 цилиндров, давление впрыска до 1150 бар)
• P10 (6—12 цилиндров, давление впрыска до 1200 бар)
• ZW (M) (4—12 цилиндров, давление впрыска до 950 бар)
• P9 (6—12 цилиндров, давление впрыска до 1200 бар)
• CW (6—10 цилиндров, давление впрыска до 1000 бар)
• h2000 (5—8 цилиндров, давление впрыска до 1350 бар)

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД[править | править код]

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД[править | править код]

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия регулятора следующий:

• Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
• Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
• Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
• Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

ru.wikipedia.org

Изучаем ТНВД — DRIVE2

Топливный насос высокого давления (сокр. ТНВД) — одно из основных и сложных устройств дизельного мотора. Он подает топливо в двигатель. Качественный ремонт дизельного ТНВД требует профессиональное оборудование для диагностики и регулировки. Наша специализированная станция оснащена таким оборудованием.

В подавляющем большинстве случаев, ремонт ТНВД необходим по причине применения низкокачественного топлива и моторных масел. При попадании с дизтопливом твердых частиц, пыли и т.п. способствует выходу из строя плунжерных пар, установка которых производится с микронным допуском. Также могут пострадать форсунки отвечающие за распыление и впрыск горючего. Основными признаками несправности в работе насоса и форсунок являются: увеличение расхода, дымность, посторонние шумы, снижение мощности, трудный запуск.

Самые современные моторы стали оснащаться электронными системами впрыска. Теперь ЭБУ отвечает за дозировку подачи топлива в цилиндры по времени и по количеству солярки. При появлении каких либо перебоев в работе следует, не откладывая, обратиться в дизель-сервис с профессиональным диагностическим оборудованием. В ходе ремонта топливного насоса высокого давления потребуется замена некоторых деталей. Диагностика позволяет определить степень износа и остаточный ресурс запчастей, позволяя съэкономить (не менять же всё подряд).

В ходе работ выясняется равномерность подачи топлива, стабильность давления, частота вращения вала и т.д.

По мере ужесточения норм допустимого выброса вредных веществ в атмосферу транспортными средствами, традиционные механические топливные насосы высокого давления (ТНВД) дизельных автомобилей оказались не в состоянии обеспечить необходимую точность дозирования топлива и скорость реагирования на изменяющиеся условия движения. Это привело к необходимости установки электронного регулирования топливной системы дизельного двигателя. Фирмами Bosch, Diesel Kiki и Nippon Denso был разработан ряд систем электронного управления подачей топлива на базе топливного насоса VЕ. Эти системы обеспечили повышение точности дозирования топлива в отдельные цилиндры, уменьшение межцикловой нестабильности процесса сгорания и уменьшение неравномерности работы дизеля в режиме холостого хода. В отдельных системах устанавливается быстродействующий клапан, который позволяет разделить процесс впрыска на две фазы, что уменьшает жесткость процесса сгорания.

Точное регулирование системы впрыска, не только способствует снижению выброса токсичных веществ в результате более полного сгорания топлива, но и повышает КПД двигателя и увеличение мощности.

В электронных системах применяются топливные насосы распределительного типа, которые дополнены управляемыми исполнительными устройствами для регулирования положения дозатора и клапана автомата опережения впрыска топлива.

Электронный блок управления получает сигналы от множества датчиков, таких как положения педали акселератора, частоты вращения вала двигателя, температуры охлаждающей жидкости и топлива, подъема иглы форсунок, скорости движения автомобиля, давления наддува и температуры воздуха на впуске.

Эти сигналы обрабатываются в электронном блоке управления. Суммированный сиг

www.drive2.ru

Топливный насос высокого давления: что там внутри?

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

• Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
• Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
• Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

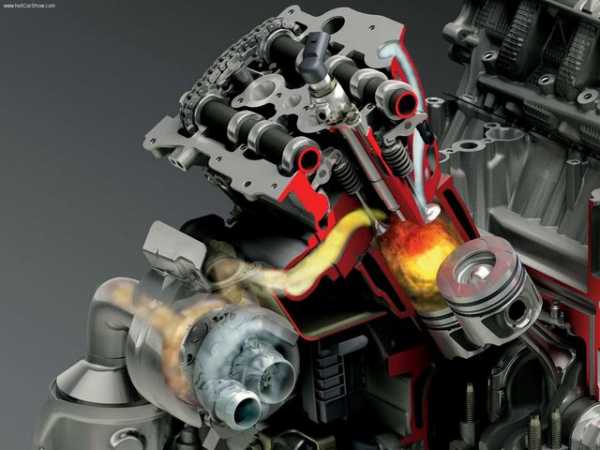

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

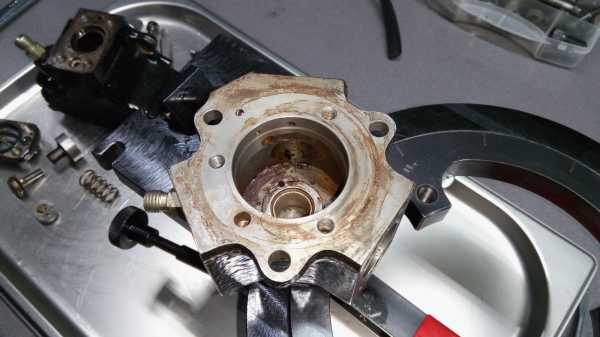

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

avtodvigateli.com

Что такое ТНВД в дизельном двигателе автомобиля

Аббревиатура ТНВД расшифровывается как Топливный Насос Высокого Давления (в английской литературе просто Injection pump). Данный насос используется на автомобилях с дизельным двигателем. Ведь для эффективного сгорания дизельного топлива требуются определенные условия, связанные с обеспечением высокого давления.

Поэтому, каждый автомобилист должен понимать, что такое ТНВД в дизельном двигателе, назначение и принцип его работы. Ведь без этого узла не сможет нормально функционировать система впрыска любого дизельного силового агрегата.

Для чего нужен Топливный Насос Высокого Давления

Основное назначение ТНВД — обеспечить подачу дизельного топлива в камеру сгорания двигателя под определенным давлением в требуемый момент. Но, стоит сказать, что с внедрением системы впрыска Common Rail с электронно-управляемыми форсунками, главной функцией насоса стало исключительно создание высокого давления топлива, при котором происходит наиболее полное его сгорание. Именно благодаря этому обеспечивается высокая мощность двигателя, работающего на обычной солярке.

Учитывая то, что современные модификации ТНВД должны обеспечивать подачу топлива при давлении 150 МПа и более, применение стандартной поршневой схемы неэффективно. На практике решить проблему удалось, применяя традиционную для компрессоров плунжерную пару (стальной высокопрочный стержень и цилиндр небольшого диаметра). Оба этих элемента изготовлены с высокой точностью, что позволило отказаться от традиционных для поршневых групп колец.

Время и объем подачи топлива в камеру сгорания определяется исходя из частоты вращения коленчатого вала силового агрегата. Поэтому, даже при изменении нагрузки (нажатие на педаль акселератора), двигатель получает необходимую для стабильной работы порцию солярки.

Топливный насос высокого давления, это один из основных узлов, обеспечивающих работоспособность двигателя. Поэтому его техобслуживанию и диагностике неисправностей стоит уделять особое внимание.

Видео о ТНВД

Какие бывают ТНВД и чем они отличаются

На дизельных двигателях различных модификаций и разного поколения используют существенно отличающиеся модели топливных насосов высокого давления. Условно все модификации можно разделить на следующие группы.

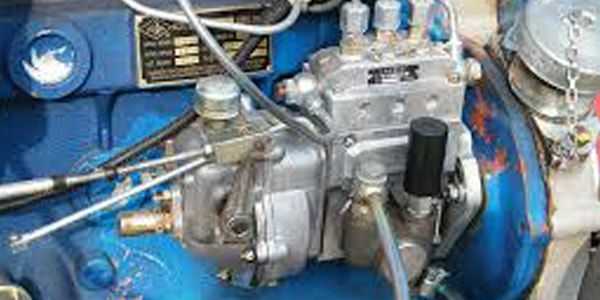

Рядные топливные насосы высокого давления

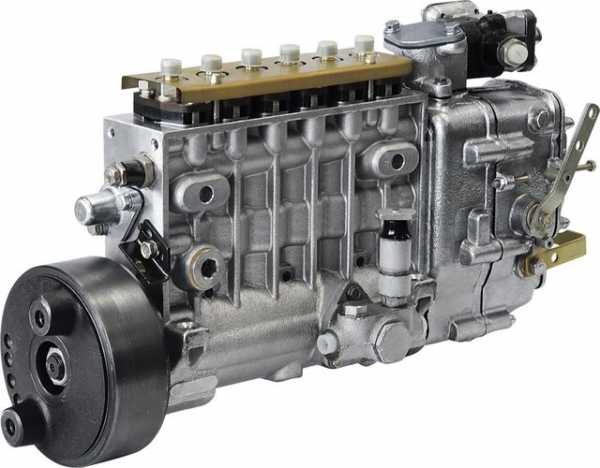

Рядный Топливный насос высокого давления от Bosch

Основная особенность устройства заключается в наличии отдельной плунжерной пары на каждый цилиндр. Все они размещаются в едином корпусе ТНВД, а подача топлива обеспечивается по специальным каналам. Функционирует агрегат следующим образом:

• Движение плунжера обеспечивается вращением кулачкового вала, имеющим привод непосредственно от коленвала двигателя.
• Под воздействием толкателя плунжер начинает передвигаться по втулке, при достижении заданного давления открывается выпускной клапан и топливо поступает в рабочий цилиндр двигателя.
• Регулировка момента подачи и требуемого объема горючего может осуществляться механическим способом либо при помощи систем электронного управления.

ТНВД такого типа отличаются высокой надежностью. На текущий момент рядные устройства применяются на среднем и тяжелом автотранспорте, на легковых автомобилях с начала столетия подобные ТНВД не устанавливаются.

Читайте также: Что такое ГБЦ и как она устроена.

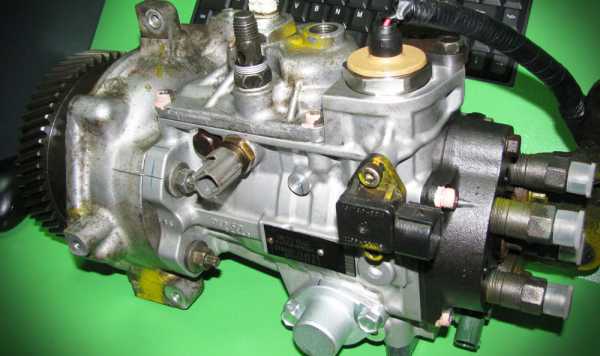

ТНВД распределительного типа

Топливный насос высокого давления распределительного типа

В этих устройствах производители отказались от выделенной на каждый рабочий цилиндр плунжерной пары. Конструкция содержит всего один или два плунжера, обеспечивающих повышение давления горючей смеси. К форсункам топлива подается через распределительную головку по специальным каналам.

Среди преимуществ такого типа ТНВД можно выделить:

• Уменьшенные габаритные размеры и масса оборудования. Благодаря этому основной сферой применения агрегата стали именно легковые автомобили.
• Равномерная подача топлива по цилиндрам независимо от режима работы двигателя. Обеспечить это удалось благодаря автоматической системе регулировки (механическая или электронная).

Следует признать, уменьшение количества плунжерных пар привело к увеличению нагрузки на них. Поэтому рабочий ресурс агрегата уступает другим модификациям ТНВД.

Читайте также: Что такое ДМРВ и какие функции оно выполняет.

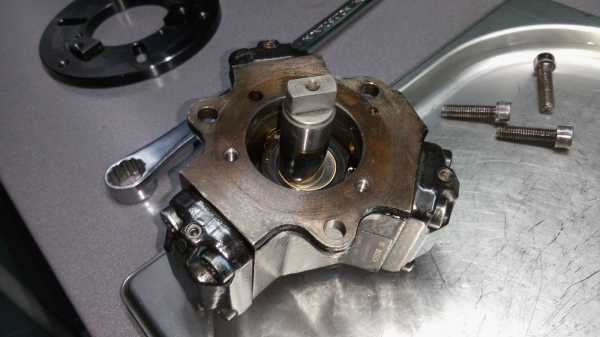

Магистральные ТНВД

Магистральный Топливный насос высокого давления

Практически на всех современных дизельных автомобилях используется аккумуляторная система впрыска топлива Common Rail, одним из основных узлов которой и стал магистральный насос высокого давления.

Его основное отличие заключается в том, что горючее подается не непосредственно в цилиндры, а в аккумулирующую емкость (топливную рампу). Конструкция позволила разделить процессы повышения давления (нагнетания) топлива и его впрыска, что обеспечило более лучшую управляемость этими процессами.

На практике применяют насосы с 1-3 плунжерными парами, приводимыми в действие пружинами или под воздействием сжатых газов. Существуют модификации и с гидравлическим приводом. Распределение топлива по цилиндрам из рампы осуществляется при помощи открытия соответствующих дозирующих клапанов.

Эффективность работы магистрального ТНВД в комплексе с топливной рампой обеспечивается системой электронного управления и высоким создаваемым давлением (более 1500 бар). На текущий момент подобная система впрыска считается наиболее совершенной. Но стоит учитывать то, что магистральные ТНВД достаточно чувствительны к качеству используемого топлива.

Похожие статьи

avtonov.com

что это такое в машине, виды, диагностика и неисправности

Что собой представляет

Как уже многие поняли, данное название – это аббревиатура. Расшифровка ТНВД достаточно простая. Она расшифровывается как топливный насос высокого давления. Главная задача данного агрегата – подать вовремя в камеру сгорания дизель под высоким давлением. Дизельное топливо имеет одну важную особенность – качественное воспламенение возможно только при достаточном давлении. Если оно будет слишком низким, то искра не сможет воспламенить смесь. Применение стандартной поршневой системы считается неэффективным. Для работы дизельного мотора понадобится создать давление от 150 мегапаскаль. Решением этой проблемы и стал специфический для дизеля агрегат ТНВД.

С появлением передовой системы впрыска Common Rail, которая осуществляет электронное управление форсунками, насос стал выполнять только одно действие – создание достаточного уровня давления. При этом Common Rail устанавливается далеко не на всех автомобилях. Топливный насос высокого давления – это важный и незаменимый компонент, обеспечивающий правильную работу двигателя. Любому водителю дизельного авто будет полезно знать принцип работы аппарата и его разновидности.

Конструкция устройства

Существует несколько видов ТНВД дизельного двигателя. Далее будет описано общее устройство ТНВД. Насос включает два ключевых компонента: плунжер (или поршень) и цилиндр малого диаметра, по которому ходит поршень. Вместе они образовывают плунжерную систему. Изготавливается она только из высококачественной стали, чтобы выдержать без деформаций высокие давления. Важную роль играет высочайшая точность, с которой производится подобная плунжерная пара.

Многим водителям уже известно, что ТНВД является одним из самых дорогих элементов в конструкции. Использование качественного сырья и необходимость для производства высокоточного оборудования делают эту деталь такой дорогостоящей. На территории бывшего СССР было меньше 3 заводов, которые способны были изготавливать топливные насосы высокого давления.

Работа насоса возможна во многом благодаря очень маленькому расстоянию между плунжерной парой. Его называют прецизионным сопряжением. Также насос осуществляет распределение топлива по форсункам. Это промежуточный элемент в цепи, который объединен непосредственно с насосом. Нижняя часть форсунки находится в камере сгорания. Она отвечает за распыление дизеля. Точное время воспламенения определяется углом опережения.

Как правило, топливный насос высокого давления располагается в подкапотном пространстве недалеко от двигателя. На иномарках трубопроводы к форсункам от насоса будут металлическими, что затруднит демонтаж детали.

Теперь вы знаете устройство ТНВД дизельного двигателя. Это общая информация, так как более специфические детали конструкции необходимо изучать на примере насоса конкретного вида.

Разновидности ТНВД

Развитие технологий привело к появлению нескольких видов ТНВД. Далее будут рассмотрены следующие типы:

• рядный;
• распределительный;
• магистральный.

Каждый тип обладает своими особенностями.

Рядный

Это крайне надежный и долговечный тип насосов. В легковых автомобилях его перестали применять где-то в 2000 годах, но на дизельных грузовиках он используется повсеместно. ТНВД подобного класса смазываются моторным маслом, что позволяет работать даже на низкокачественном дизеле. Рядные модели устанавливаются в моторах с раздельными камерами сгорания.

Как понятно из названия, все плунжерные пары установлены в один ряд. Их количество определяется числом цилиндров в моторе. К коленчатому валу подсоединяется кулачковый вал. Именно он приводит в движение каждую из плунжерных пар. Для постоянного прижатия плунжера к кулачкам имеются специальные пружины.

Принцип действия достаточно прост: при вращении кулачкового вала плунжер сдвигается. Он закрывает собой впускное и выпускное отверстия. Параллельно создается высокое давление, благодаря которому происходит открытие нагнетательного клапана. После дизель через топливопровод поступает к конкретной форсунке.

За регулировку количества топлива отвечает электроника. В старых машинах это делается механическим путем. Последний способ предполагает поворот плунжера на небольшой градус внутри цилиндра. Это достигается за счет использования шестерни, соединенной с зубчатой рейкой. Рейка соединяется с педалью акселерометра. Корректный впрыск топлива при разном нажатии педали осуществляется с помощью специальной муфты. Она имеет пару грузиков, которые расходятся под действием центробежных сил и обеспечивают раннее или позднее впрыскивание, учитывая обороты мотора.

Распределительный

Это следующее поколение, обладающее парой важных преимуществ по сравнению с рядными моделями (меньшие габариты детали, более стабильная и плавная работа). При этом распределительные ТНВД разделяются на несколько подклассов:

• плунжерные или роторные;
• с торцевыми, внутренними или внешними кулачками.

В конструкции используется пара плунжеров, которые работают на все камеры сгорания. Из-за невысокой долговечности подобные устройства устанавливаются на легковых автомобилях. Плунжеры делают столько оборотов, сколько цилиндров в моторе, за счет чего и уменьшается существенно срок эксплуатации по сравнению с рядными ТНВД.

Магистральный

Большинство современных дизельных иномарок оснащается системой Common Rail, (прямой впрыск топлива). Неотъемлемым компонентом является магистральный ТНВД. Он характеризуется лучшей управляемостью процесса сгорания. Добиться этого удалось за счет подачи топлива не прямо в цилиндр, а в специальную аккумулирующую емкость (топливная рампа). Этот конструктивный ход позволил разделить процесс впрыска и создания давления.

В различных автомобилях используется топливный насос высокого давления с 1, 2 или 3 плунжерными парами. Дополнительно в конструкции может присутствовать гидравлический привод. Из аккумулирующей емкости топливо попадает в цилиндр через специальные клапаны, способные регулировать дозировку.

Магистральные модели являются верхом эволюции подобных насосов, предоставляя максимальную эффективность. Работа регулируется электронным блоком управления, что с другой стороны является уязвимостью. Также к недостаткам можно отнести прихотливость насоса к дизельному топливу и высокая стоимость. Малейшие деформации в движущихся компонентах могут вывести деталь из строя.

Как это работает

Давайте рассмотрим в подробностях принцип работы ТНВД. Как уже было описано ранее, конструкция состоит из плунжера и нагнетательного клапана. В ходе вращения кулачкового вала (который получает вращательный момент от коленчатого вала через передачу) он «набегает» на муфту. Последняя смещается в направлении форсунки, создавая в топливе над плунжером все большее давление. Параллельно закрывается впускной канал. При достижении конкретного показателя давления, нагнетательный клапан приоткрывается, а топливо вытесняется в форсунку.

При движении вниз остатки топлива уходят через специальный винтовой канал в корпусе плунжера. Отверстие в плунжере становится на одном уровне в определенный момент с выпускным каналом. Затем процедура повторяется. В современных иномарках управление осуществляется посредством электронного блока управления (ЭБУ).

ЭБУ получает информацию от датчика температуры, вращения вала и других, на основе которых формируются управляющие сигналы. Электронная система также учитывает, насколько педаль газа нажата, каковы температуры топлива и охлаждающей жидкости. В памяти устройства хранятся оптимальные режимы работы. На основе заложенных алгоритмов и поступающей информации электроника управляет цикловой подачей и углом опережения впрыска.

В зависимости от специфики устройства в конструкции могут быть дополнительные элементы, контролирующие работу ТНВД.

Признаки и причины неисправности

Очень многие автомобилисты интересуются тем, как определить, что топливный насос высокого давления дизельного двигателя вышел из строя или работает с проблемами. Существует ряд признаков, на которые следует обращать внимание:

• проблемный запуск мотора;
• повышенный расход дизеля;
• заметные провалы мощности;
• появление нетипичного шума или сторонних звуков при работе двигателя;
• высокая дымность выхлопа.

Причины этих явлений могут быть самые разнообразные. Первая и самая распространенная – естественный износ. Расстояние между плунжером и цилиндром увеличивается, начинает образовываться нагар, что, естественно, приводит к перебоям в системе. Возможна неравномерная подача топлива. Происходит она из-за следующих факторов:

• истирание металла плунжеров;
• повышенный износ клапанов или зубчиков на рейке;
• уменьшение пропускной способности форсунки;
• физические повреждения втулки.

Явным признаком износа плунжерной пары является «плавание» оборотов на холостом ходу.

Диагностика и ремонт

Определить точную поломку автомобилистам в гаражных условиях практически невозможно. Для диагностики ТНВД необходимы специализированные стенды и опытные механики. Даже если вы сможете демонтировать и разобрать насос, не рекомендуем самостоятельно что-то менять, учитывая высокую стоимость этой детали. Выполняйте ремонт только в специализированных техцентрах. Бывает, что ТНВД полностью исправен, а неполадки в функционирование вносит электронный блок управления. Проблема может быть как в «мозгах» машины, так и в датчиках. Некорректные показания хотя бы с одного из них приведут к неправильному формированию управляющих сигналов.

Чтобы максимально продлить срок службы насоса, рекомендуем использовать только качественное дизтопливо. Обязательно проверяйте состояние топливного фильтра. Если он будет слишком засорен, то даже качественное топливо будет постепенно создавать нагар на стенках втулки. Не пренебрегайте диагностикой, ведь своевременное обнаружение неполадки позволит сэкономить на ремонте. Дешевле заменить некоторые компоненты в ТНВД, чем покупать полностью новую деталь.

Теперь вы знаете, что ТНВД – это важный агрегат в конструкции дизельных автомобилей. Покупая дешевое горючее, задумайтесь, стоит ли ваша экономия поломки топливного насоса.

jrepair.ru

Что такое ТНВД в дизельном двигателе автомобиля

Любой автомобильный двигатель является сложным механизмом, который складывается из ряда важных агрегатов. Если брать дизельные моторы, то в их конструкции важное место занимают топливные насосы.

Что такое ТНВД

Понять, что такое ТНВД в машине, легко. Под этой аббревиатурой подразумевается топливный насос высокого давления. Находится ТНВД в дизельном двигателе, хотя, встречается и в некоторых бензиновых моторах. Этот агрегат отвечает за подачу топливной смеси под высоким давлением. Именно в этом заключается основа функционирования любого дизеля.

Дальше нам предстоит рассмотреть принцип работы этой детали, её устройство и существующие разновидности. А также изучим причины установки ТН высокого давления на бензиновые моторы.

Как работает ТНВД дизельного мотора

Работа дизельного двигателя сложная и многоэтапная. Важную, даже основную роль играет насосный механизм высокого давления. Многим будет интересно изучить принцип работы ТНВД, чем мы сейчас и будем заниматься.

Топливная масса под давлением поступает на форсунки. Этот процесс должен происходить не произвольно, а в определённый момент. Он контролируется автоматической системой. Задачей топливной системы высокого давления является создание нужного давления. За счёт полного сгорания топлива в цилиндрах пользователь получает максимальную мощность двигателя.

Устройство и принцип работы ТНВД организованы таким образом, чтобы рабочее давление превышало отметку в 150 Мпа. Это очень высокий показатель. Для его достижения насос должен соответствовать ряду требований. Например, материал для изготовления этой детали должен быть сверхпрочным и надёжным. Производители используют особый сплав алюминия АЛ9.

В конструкции насоса присутствует плунжерная пара. Это цилиндр небольшого диаметра и стержень соответствующего размера. Для этих деталей используется особая марка стали, которая рассчитана на высокие рабочие нагрузки (25Х5МА). К этим деталям предъявляются очень высокие требования.

От частоты вращения коленвала зависит количество дизеля, отправляемого на подачу, и момент, в который это происходит. За счёт выжимания педали газа увеличивается нагрузка и мотор получает нужную порцию горючего. Если насосная система находится в исправном состоянии и работает без перебоев, то мотор будет работать слаженно и равномерно.

Устройство ТНВД дизельного двигателя может отличаться в зависимости от типа механизма. Выделяют 4 основных разновидности насосов, которые устанавливаются на дизельные агрегаты.

Виды насосов высокого давления для подачи дизельного топлива

На разных моторах, которые отличаются модификацией и поколением, могут устанавливаться различные топливные насосы. Всего выделяют четыре разновидности топливного насоса высокого давления, которые используются в дизельных двигателях.

Рядные ТНВД

Такие устройства отличаются наличием у каждого цилиндра индивидуальной плунжерной пары. Они сосредоточены в едином корпусе, при этом, топливо подаётся через отдельные каналы. Принцип работы такого агрегата выглядит следующим образом:

• плунжер приводится в движение за счёт вращения кулачкового вала, который оснащён приводом, идущим от коленвала мотора;
• толкатель заставляет плунжер передвигаться по втулке;
• при заданном давлении выпускной клапан открывается, за счёт чего топливная смесь направляется в рабочий цилиндр;
• для регулирования времени подачи топлива и его количества может использоваться механическая система или электронная.

Рядный ТНВД

Насосные системы рядного типа зарекомендовали себя с хорошей стороны. Они надёжные и выносливые. Сейчас такие устройства используются на больших автомобилях. Для легковых авто выбираются другие механизмы.

Распределительный ТНВД двигателя

Здесь присутствует лишь несколько плунжеров, которые отвечают за регулирование давления топлива. Для подачи топливной смеси используется распределительная головка и каналы. Такие механизмы полюбились автомобилистам из-за ряда важных преимуществ:

• небольшие габариты и уменьшенная масса позволяют без проблем использовать их в конструкции легковых авто;
• подача топлива всегда происходит равномерно.

Среди недостатков стоит выделить низкий рабочий ресурс, причиной этому служит увеличенная нагрузка на плунжерные пары.

Распределительный ТНВД

Магистральные топливные насосы

Этими механизмами оснащены практически все современные авто с дизельными моторами, на которых стоит аккумуляторная система подачи топливной массы Common Rail. Отличается такой механизм подачей топлива сразу в топливную рампу, которая выступает аккумулирующей ёмкостью.

Конструкция создана таким образом, что процессы нагнетания топлива и его впрыска разделяются. За счёт этого процессы становятся более управляемыми. Чаще всего производители устанавливают модели с 1-3 плунжерными парами, которые приводятся в действие за счёт пружин или сжатой газовой смеси. Не являются редкостью модели с гидравликой.

Самыми современными являются такие механизмы. Но для их работы необходимо использовать топливо высокого качества. В противном случае будет снижаться качество их работы и долговечность.

Подкачивающий насос дизельного двигателя

Подкачивающая насосная система выполняет сразу два процесса:

1. На подготовительном этапе топливо проходит очистку посредством фильтров, которые убирают твёрдые элементы из его состава.
2. Рабочий этап заключается в передаче очищенного топлива дальше по системе.

Подкачивающий насос

Во время работы помпы низкого давления дизель подаётся в несколько завышенном объёме. За счёт работы подкачивающего насоса давление приходит в норму в моменты воздействия на мотор высокой нагрузки.

Зачем устанавливается ТНВД на бензиновом двигателе

Раньше подобные механизмы можно было встретить только на дизельных моторах. Когда появились инжекторные бензиновые агрегаты, возникла необходимость в установке подобных деталей и на такие механизмы. В силовых агрегатах инжекторного типа горючее подаётся к форсункам под высоким давлением. Это не единственная функция ТНВД на бензиновом двигателе, хотя и основная. Эти устройства отвечают ещё за некоторые важные функции:

• регулирование количества топливной массы, которая идёт на подачу;
• контроль момента, когда должен осуществляться впуск горючего на каждый цилиндр.

На другие типы бензиновых моторов подобные системы не устанавливаются.

Такие системы, хоть и создаются из прочного материала с чётким соблюдением высоких требований относительно безопасности и надёжности, всё равно нуждаются в регулярном обслуживании и контроле. Только слаженная работа этого механизма будет обеспечивать бесперебойную работу авто даже после длительного простоя и в лютые морозы. Поверьте, лучше периодически проверять состояние насоса и силового агрегата в целом, чем тщетно пытаться завести автомобиль.

drivertip.ru

Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Кратко об устройстве

Common Rail: это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

Устройство ТНВД

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».

Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.

Что может поломаться?

Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.

Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.

Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.

Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.

Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.

Начало

В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.

Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.

Уже на данном этапе мастер может понять, в чем проблема и каков приблизительный масштаб предстоящих работ и затрат.

В работу!

Как уже упоминалось выше, мы для наглядности разбирали ТНВД с возможностью замены пары стакан-плунжер. Это немного устаревшая конструкция, но для понимания устройства – самый оптимальный вариант. Итак, поместив насос в сборе на поворотный стол и закрепив его на нем, мы выкрутили элементы крепления и сняли переднюю крышку.

Сальник и втулка отправляются под замену в любом случае.

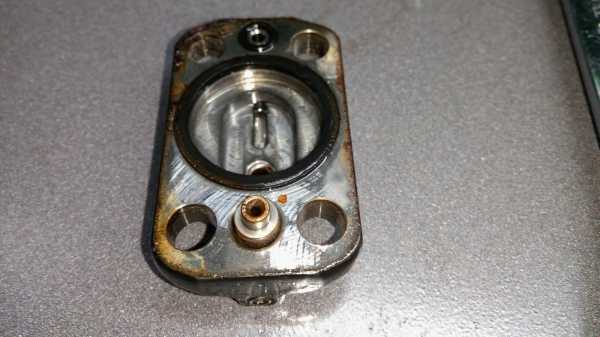

После этого шага сразу стало понятно, почему насос не создавал нужного давления: из-за коррозии, которая «победила» почти все внутренности ТНВД, завис один из плунжеров, результат – сниженная производительность. Далее мы сняли крышку подклинившего плунжера вместе с клапанами.

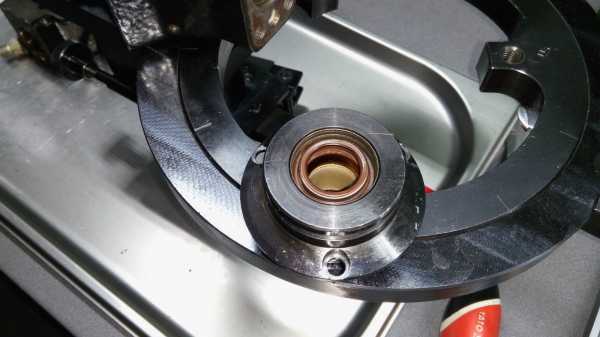

Сняв крышку, мы извлекли стакан с плунжером.

Мастер, немного поработав плунжером, сделал вывод, что можно попробовать его разработать, но лучше, конечно, заменить. Это зависит от решения клиента – или оставить все как есть, фактически ожидая очередного подклинивания, или заменить пару. Остальная коррозия, что видна в корпусе, будет удалена без особых проблем.

Кстати клапаны тоже поставляются как детали, потому заменить их не проблема – весь вопрос в цене.

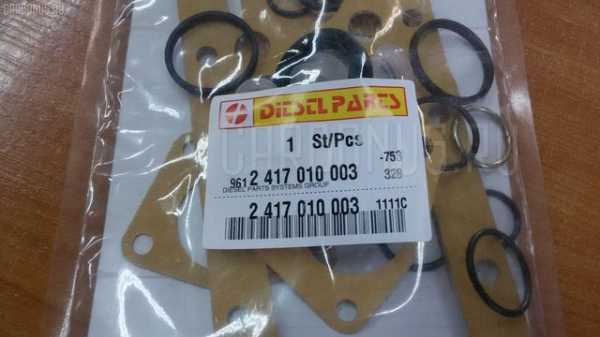

Уплотнительные кольца под крышками также подлежат замене.

Таким же образом мы извлекли оставшиеся плунжеры – они были в нормальном рабочем состоянии. В итоге было принято решение заменить все плунжерные пары и клапаны. Никакие расточки или шлифовки не предусмотрены: заложили производители возможность замены основных деталей – и на том спасибо. Хотя случись аналогичная беда с более современным насосом, без крышек и без стаканов — пришлось бы заменять весь корпус ТНВД.

Именно такой насос мы использовали как пример на диагностическом стенде. Вот такой неоднозначный жест от производителей – вроде и намерения благие (повышенная прочность и износостойкость, уменьшенная цена производства), но и возможностей для ремонта куда меньше. Именно поэтому нужно помнить: чем автомобиль моложе, тем вероятность агрегатного ремонта – такого, когда заменяют весь агрегат в сборе – выше.

По окончании работ

После замены деталей и сборки насос снова ставят на стенд для диагностики. И если хоть один из параметров выйдет в «красную» зону, то насос вернется на верстак под разборку с последующим, уже повторным, ремонтом. Полностью исправный насос необходимо запечатать в герметичную упаковку, чтобы исключить попадание внутрь влаги. Ну а далее – только установка обратно на двигатель.

В завершение

Да, автомобили с дизельными двигателями совершили необычайный рывок в автоиндустрии, дав возможность экономить на топливе порой без потери в мощности, но с выигрышем в моменте. Однако вместе с этим пришла немалая головная боль для хозяев – необходимость более тщательного выбора поставщика продуктов нефтепереработки и еще более тщательного изучения заводского руководства по обслуживанию и эксплуатации своего четырехколесного спутника. Интересная интерпретация закона механики – в чем-то выигрываешь, в чем-то теряешь. Ну а для апологетов тяжелого топлива можно оставить памятку из двух пунктов: во-первых, чаще меняйте топливные фильтры (невзирая на техрегламент), а во-вторых, следите за индикаторами на приборном щитке – там есть особый значок, отображающий необходимость слива воды из фильтра-отстойника.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), к.т. +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с поломкой ТНВД?

Всего голосов:

www.kolesa.ru
