Цифровой мультиметр dt 832 инструкция как пользоваться: инструкция по применению, основные функции и преимущества устройства

Содержание

инструкция по применению, основные функции и преимущества устройства

Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства. Одна из популярных моделей цифровых мультиметров — DT 832. Инструкция по применению прилагается в комплекте, ее следует обязательно изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.

Назначение устройства

Все мультиметры можно разделить на цифровые и аналоговые. Последние являются более устаревшим вариантом, показания нужно снимать, опираясь на значение стрелочного индикатора.

С цифровыми устройствами дело обстоит гораздо легче: показания представлены в цифровом формате на экране прибора. Такие мультиметры более удобны в эксплуатации, обладают высокой точностью измерения.

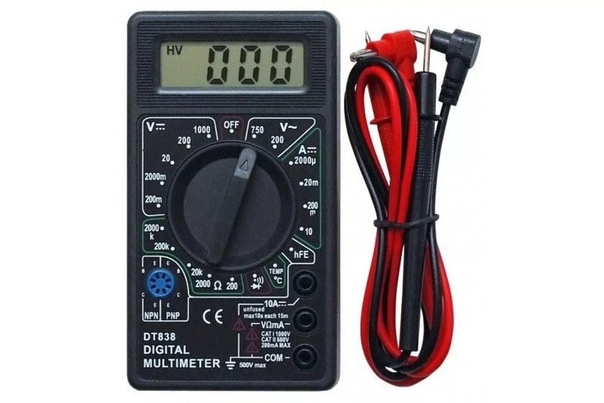

Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF). На циферблате отмечены максимальные значения, которые может измерить устройство в конкретной величине. Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.

Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:

  • переменное и постоянное напряжение;
  • силу тока;
  • сопротивление резисторов.

Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их — при попадании на нерабочий участок цепи система выдает звуковой сигнал. Устройство можно использовать в качестве генератора прямоугольных импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели платы прибора расположен предохранитель, предотвращающий перегрузы.

Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM — это гнездо минуса. Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.

Каждый тип измерения различных параметров (напряжение, сопротивление и т. д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.

Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20. Если заранее неизвестны приблизительные значения конкретной величины, чтобы обезопасить прибор от выхода из строя, следует установить максимальное значение, а затем уменьшать его.

Постоянное и переменное напряжение

С помощью прибора можно узнать значение напряжения сети, например, путем проведения измерений в электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).

Подключение должно проводиться параллельно к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом измерения нужно убедиться в целостности изоляции.

Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы узнать, насколько падают значения под действием нагрузки, в соседнюю розетку нужно подключить утюг, чайник или любой другой бытовой прибор.

Всем известно, что постоянное напряжение есть в различных устройствах. Некоторые из них:

  • блоки питания;
  • аккумуляторы;
  • батарейки.

В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные значения.

Таким же образом можно находить в системе провода с плюсом или минусом.

Если требуется провести узнать параметры в автомобиле, достаточно установить верхний предел в значение 20 В. Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.

Сила тока

Узнать параметры силы тока можно при условии подключенного потребителя — под нагрузкой. Щупы прибора необходимо последовательно подсоединить в место разрыва цепи ДО потребителя. Нельзя подключать прибор напрямую к аккумулятору или розетке — это чревато выходом устройства из строя.

В качестве примера можно узнать значение силы тока в цепи, которая состоит из батарейки в 1,5 В и индикатора с лампочкой. Для этого на приборе необходимо установить максимальный предел в 10 Ампер. Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй — к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для получения более точных показателей нужно снизить предел.

Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность проведения измерений позволяет автомобилисту рассчитать нужное сечение проводов для дополнительного оборудования.

Прозвон диодов и другие функции

Для проведения таких манипуляций нужно выставить прибор в соответствующее положение, которое обозначается значком в виде стрелочки с плюсиком на конце. В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.

Все замеры следует проводить с отключенным источником питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй — к другому. Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображена цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.

Кроме того, на этом режиме можно узнать, пробит ли диод, а также значение падения напряжения — этот показатель является ключевым параметром исправности детали. Измерения проводятся вышеописанным способом.

С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, в которых расположены пазы с обозначениями Е, В, С, а также обозначена структура PNР или NPN.

Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов, зачастую используются 2000 Ом и 2000 кОм.

Советы по выбору мультиметра

Если человек никогда не сталкивался с подобным прибором, специалисты рекомендуют для первого раза приобрести самое простое и дешевое устройство, в этом случае его будет не жалко выкинуть в случае поломки. Если автолюбитель уже знает, как пользоваться мультиметром ДТ 832, можно купить более удобное устройство со вспомогательными функциями.:

  • Встроенная звуковая индикация является дополнительным помощником владельца при проведении измерений.
  • Желательно, чтобы прибор был оснащен плавким предохранителем, который при выходе из строя можно заменить. В противном случае прибор можно считать одноразовым, ведь ошибки нередко случаются и непременно приведут к поломке прибора.
  • Оптимально, если корпус мультиметра будет прорезиненным.

Пользоваться мультиметром DT 832 не так сложно, как кажется на первый взгляд. Необходимо владеть минимальными знаниями о работе с устройством, а также быть максимально аккуратным. При соблюдении всех пунктов инструкции по использованию прибор прослужит без сбоев и повреждений много лет.

Обзор автомобильного мультиметра DT-832. Как пользоваться: Блог автолюбителя Николая Ваганова

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры.
Так, что же такое мультиметр?

Мультиметр - это многофункциональный (от слова "мульти"), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. То есть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.

Наряду с этими основными функциями мультиметр может также иметь множество дополнительных, в зависимости от модели и цены устройства. Например, такие, как измерение температуры, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.

Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

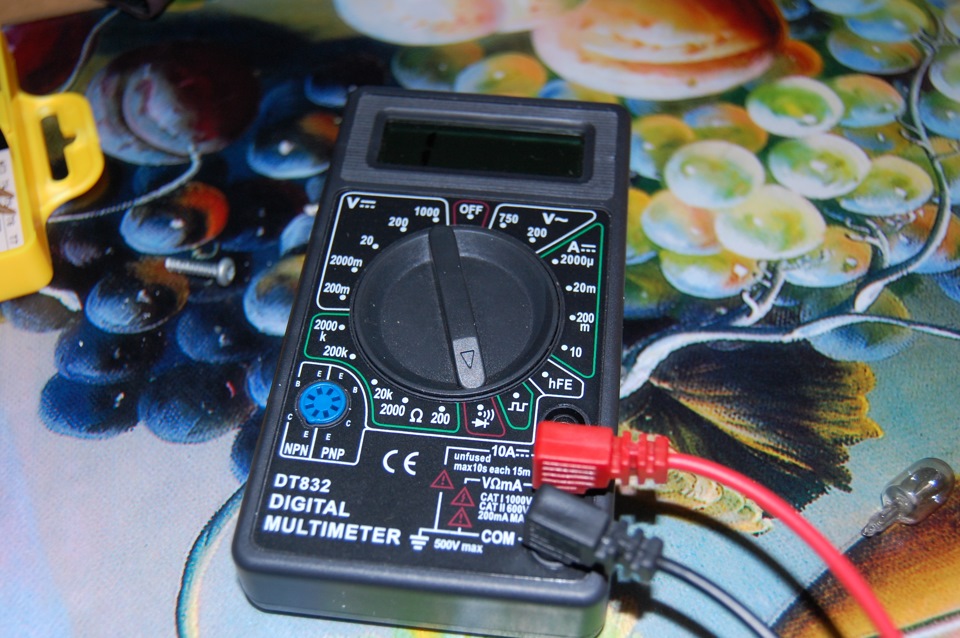

Рассмотрим наиболее распространенный и доступный мультиметр DT-832 под брендом ТЕК.


Рис.1

Цифра 832 говорит нам о том, что прибор имеет звуковую индикацию целостности цепи - очень полезная и обязательная функция. Также, в эту серию входят DT-830 - не имеет звуковой индикации, DT-838 - имеет дополнительный термощуп для измерения температуры.

Прибор позволяет проводить измерения при температуре от 0°C до +40°C, хотя, хорошо работает и при отрицательных температурах. Точность измерений +-1%.

Стоит также упомянуть, что данный прибор выпускается под различными брендами, хотя, по сути, начинка там везде одинаковая (Китай же).

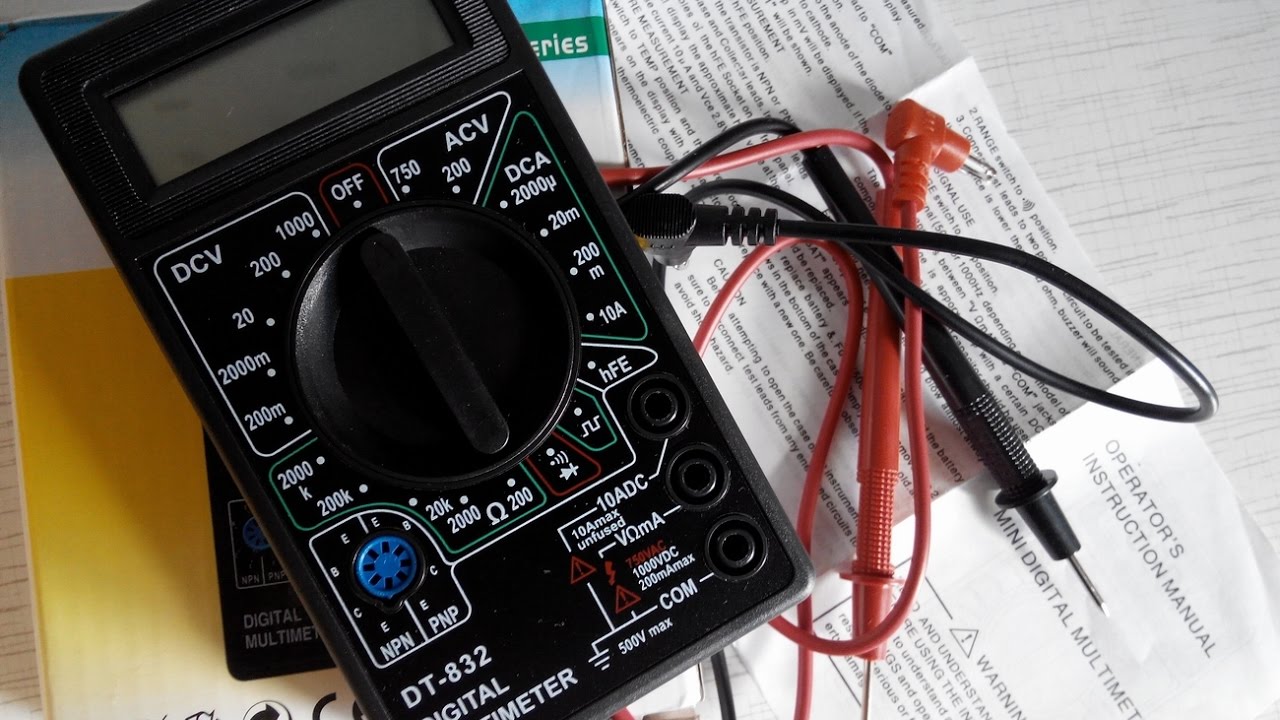

Так, в комплект поставки входит - сам мультиметр, два измерительных щупа к нему и инструкция. Источник питания - батарейка 9 В типа "Крона" находится уже внутри устройства, кстати, для ее замены придется откручивать заднюю крышку.

Рис. 2 Щупы уже "доработаны"😊

Данный прибор позволяет измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Рис.3 Корпус довольно хрупкий
Мультиметр оснащается защитой от перегрузок в виде плавкого предохранителя на 200мА 250В, находящийся в корпусе.


Рис.4 Пайка неплохая

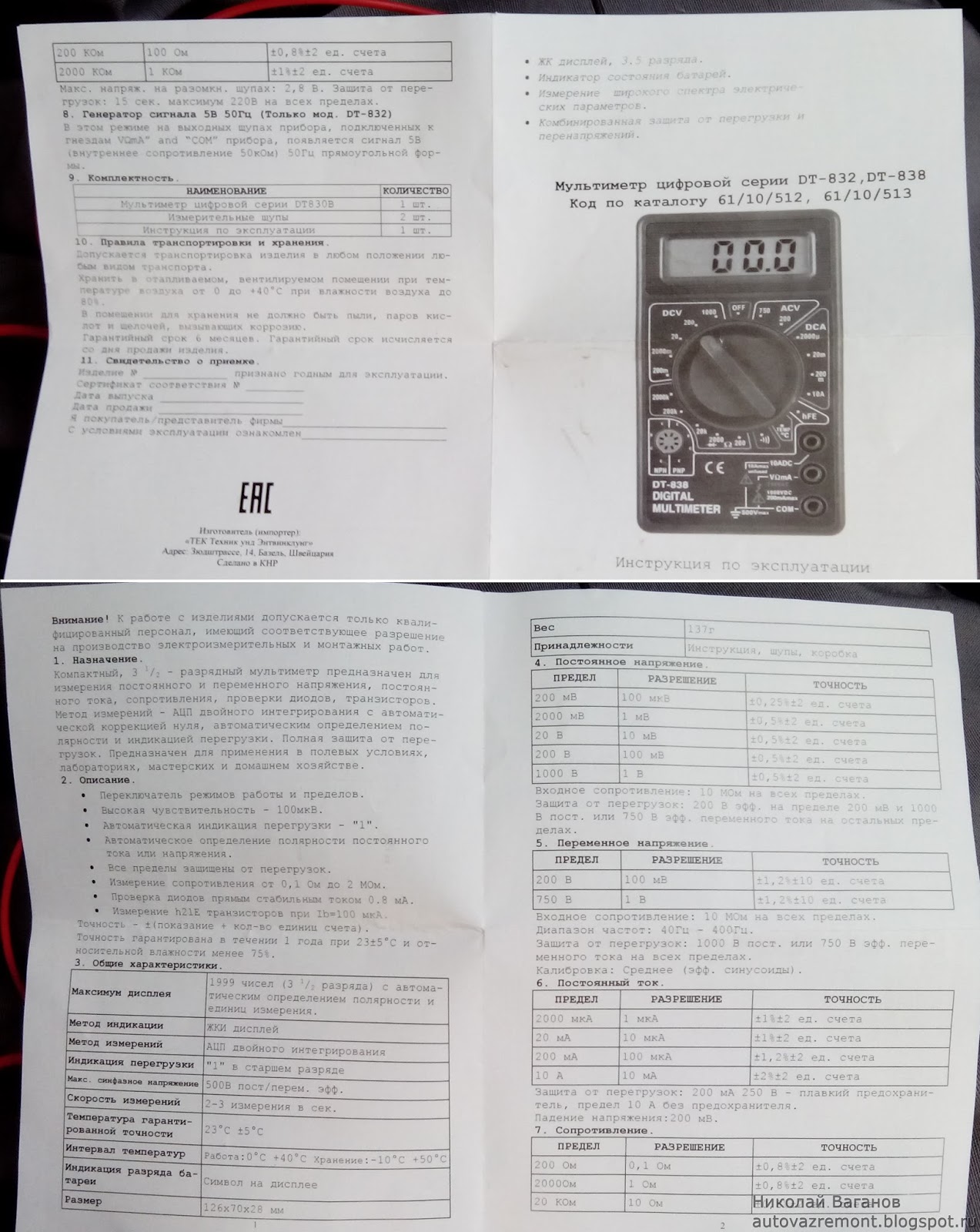

Инструкции как таковой нет, лишь перечисление параметров устройства.

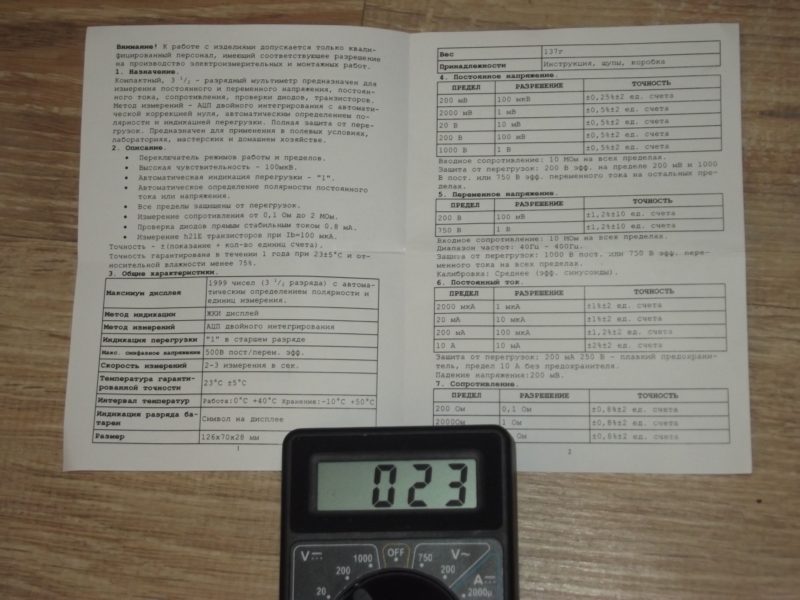

Рис.5 Очень много технических терминов
Так, что мы видим на панели прибора?



Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.

В самый нижний разъем под обозначением «СОМ» вставляется черный "отрицательный" щуп, два верхних предназначены для красного "положительного".

«VΩmA» - среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, то есть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.

«10A» - нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя - попросту сгореть.

Теперь перейдем к измерениям. Но, сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то начинаем с наивысшего предела (не касается измерения сопротивления).

Рис.7

1. Измерение переменного напряжения

В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.7), с потребителем или без. В нашем случае просто вставляем щупы в отверстия розетки.

Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!

Рис.8 Не прикасайтесь к концам!

Как мы видим, на данный момент напряжение в сети составляет около 245 В, что находится у верхней границы нормы для бытовых сетей. В соседнюю розетку можно, например, подключить чайник или утюг, чтобы измерить как падает напряжение под нагрузкой.

2. Измерение постоянного напряжения

Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет "отрицательные" значения. Такая функция мультиметра также позволяет находить нам определять полярность провода "+" или "-".

Рис.9 Правильное и "неправильное" подключение

В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока

Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи до или после потребителя.

Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ - мультиметр сразу выйдет из строя!

Для примера определим силу тока в цепи состоящей из 1,5 В батарейки и индикаторной отвертки с лампочкой. Для этого устанавливаем наивысший предел 10 А, красный щуп переставляем в верхнее, силовое гнездо. Разрываем цепь и один щуп подключаем к плюсовому "+" выходу батарейки, а второй к вводу лампы - показывает значение 0,04 А, теперь понижаем предел и получаем более точное значение 0,4 mА.

Рис.10

Необходимо отметить, что измерить силу тока в сети 220 В мы не сможем, прибор не имеет данной функции.

Измерение силы потребляемого тока позволит нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле или определить размер "утечки тока".

4. Прозвон цепей и диодов.

В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов и светодиодов.

Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения. Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее высветится циферка "1" в левом углу - это означает, что "сопротивление стремится к бесконечности", т.е. цепь разомкнута.

Рис.11 12mВ - падение напряжения на спирали лампы

При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем - ключевой параметр исправности.

Рис.11 Диод не пробит, падение напряжения в норме

В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:

1. Выбирайте модель со встроенной звуковой индикацией.

2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым.

3. С прорезиненным ударопрочным корпусом.

4. Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко было.

Подписывайтесь на блог! Удачи на дорогах!

Как пользоваться мультиметром DT, инструкция, видео

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

  • напряжение;
  • сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

  • нижнее – общее;
  • верхнее – для измерения силы тока;
  • среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

  • Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
  • Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
  • Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
  • Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
  • Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
  • Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как пользоваться цифровым мультиметром - инструкция

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

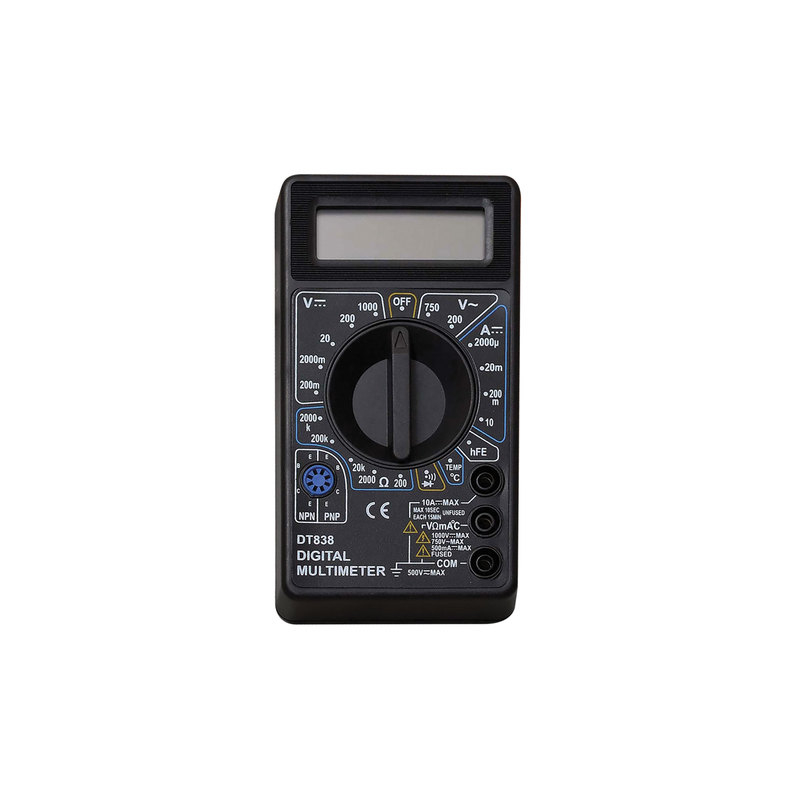

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

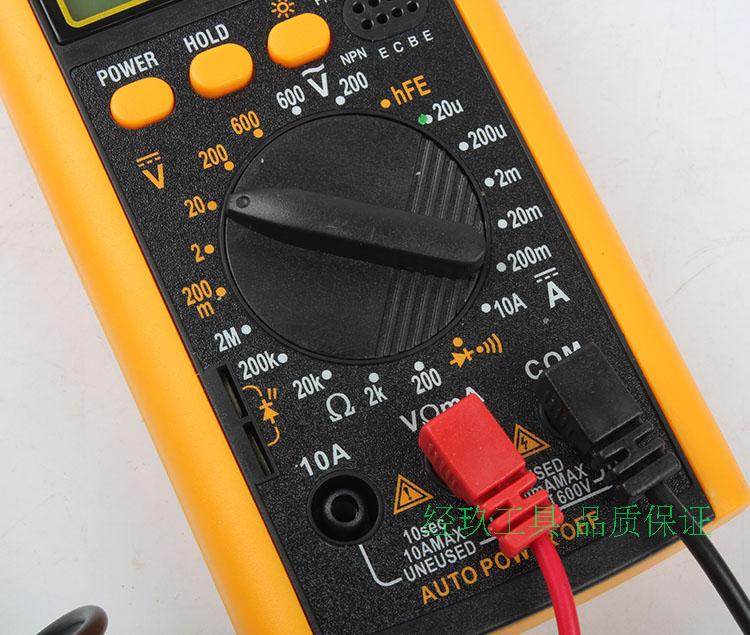

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

Статьи по теме

Как пользоваться мультиметром - Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра - это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 - режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV - AC Voltage - (анг. Alternating Current Voltage) - переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA - (анг. Direct Current Amperage) - постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 - звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 - проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 - режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV - DC Voltage - (анг. Direct Current Voltage) - постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

- нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

- среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

- верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру - 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

- щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

- щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!



Мультиметр DT 832

В начало

Инструкция

Мультиметр  DT 832

Этот инструмент – один из серии карманных 3,5 –разрядных цифровых мультиметров для измерения постоянного, переменного напряжения, постоянного тока, сопротивления, коэффициента усиления транзисторов, проверки диодов, прозвонки соединений, подачи меандра частотой 50Гц. Мультиметр снабжен защитой от перегрузки на всех пределах измерений и обеспечивает индикацию разряда батарей "BAT". Максимально индицируемое число 1999.

Передняя панель

1.     Переключатель функций и диапазонов. Этот переключатель используется как для выбора функций и желаемого предела измерений так и для выключения прибора. Для продления срока батареи переключатель должен быть в положении «OFF» когда прибор не используется.

2.     Дисплей. 3,5-разрядный 7-сегментный ЖКИ высотой 0,5 дюйма.

3.     Разъем «COMMON» (общий). Разъем для черного (отрицательного) провода-щупа.

4.     Разъем «VΩmA». Разъем для красного (положительного) провода-щупа для измерения всех напряжений, сопротивлений и токов.

5.     Разъем «10 A». Разъем для красного (положительного) провода-щупа для измерения токов в диапазоне до 10 А.

Спецификация

Точность гарантируется на срок не менее 1 года при температуре 23±5ºС и относительной влажности не более 75%.

Технические характеристики

1. Постоянное напряжение

ПРЕДЕЛ

РАЗРЕШЕНИЕ

ТОЧНОСТЬ

200 мВ

100 мкВ

±0,25%±2 ед счета

2000 мВ

1 мВ

±0,5%±2 ед счета

20 В

10 мВ

±0,5%±2 ед счета

200 В

100 мВ

±0,5%±2 ед счета

1000 В

1 В

±0,5%±2 ед счета

Защита от перегрузок: 200 В эфф. на пределе 200 мВ и 1000 В постоянного или 750 В эфф. переменного тока на остальных пределах.

2. Переменное напряжение

ПРЕДЕЛ

РАЗРЕШЕНИЕ

ТОЧНОСТЬ

200 В

100 мВ

±1,2%±10 ед счета

750 В

1 В

±1,2%±10 ед счета

Защита от перегрузок: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

Измерение: измерение среднеквадратичного значения переменного напряжения синусоидальной формы.

Диапазон рабочих частот: 45 Гц - 450 Гц.

3. Постоянный ток

ПРЕДЕЛ

РАЗРЕШЕНИЕ

ТОЧНОСТЬ

2 мА

1 мкА

±1%±2 ед счета

20 мА

10 мкА

±1%±2 ед счета

200 мА

100 мкА

±1,2%±2 ед счета

10 А

10 мА

±2%±2 ед счета

Защита от перегрузок: 200 мА/250 В - плавкий предохранитель, предел 10 А без предохранителя.

Падение напряжения при измерении: 200 мВ.

4. Сопротивление

ПРЕДЕЛ

РАЗРЕШЕНИЕ

ТОЧНОСТЬ

200 Ом

0,1 Ом

±0,8%±2 ед счета

2000Ом

1 Ом

±0,8%±2 ед счета

20 КОм

10 Ом

±0,8%±2 ед счета

200 КОм

100 Ом

±0,8%±2 ед счета

2000 КОм

1 КОм

±1%±2 ед счета

Максимальное напряжение на разомкнутых щупах (напряжение холостого хода): 2,8 В.

5. Звуковая прозвонка

ПРЕДЕЛ

ОПИСАНИЕ

o)))

Встроенный зуммер звучит, если сопротивление менее 1кОм

Защита от перегрузки: 220 В эфф. переменного тока в течение 15 сек максимум.

6. Генератор напряжения

Тестовый сигнал частотой 50 Гц и амплитудой 5 В.

Общая инструкция

Предупреждение

1.     Для того что бы избежать электрического шока или повреждения инструмента не измеряйте напряжений, потенциал которых может превышать 500 В относительно потенциала земли.

2.     Перед использованием инструмента проверьте провода, щупы и пробник на разрыв и нарушение изоляции.

Измерение постоянного напряжения

1.     Подключите красный щуп к входу «VΩmA», а черный к «COM».

2.     Установите переключатель пределов измерений на требуемый предел DC V, если измеряемое напряжение заранее неизвестно установите переключатель на наибольший предел, а затем уменьшайте до тех пор, пока не получите необходимую точность измерений.

3.     Подсоедините щупы к исследуемой схеме или устройству.

4.     Включите питание исследуемой схемы или устройства, на дисплее возникнут полярность и величина измеряемого напряжения.

Измерение переменного напряжения

1.     Подключите красный щуп к входу «VΩmA», а черный к «COM».

2.     Установите переключатель пределов измерений на требуемый предел AC V.

3.     Подсоедините щупы к исследуемой схеме или устройству.

4.     Считайте показания на дисплее.

Измерение постоянного тока

1.      Подключите красный щуп к входу «VΩmA», а черный к «COM». (Для измерений в диапазоне между 200mA и 10 А красный щуп подсоединить к входу «10 А».)

2.     Установите переключатель пределов измерений на требуемый предел DC A.

3.     Разомкнуть измеряемую схему  подсоединить щупы прибора ПОСЛЕДОВАТЕЛЬНО с нагрузкой, в которой измеряется ток.

4.     Считать показания на дисплее.

Измерение сопротивлений

1.     Подключите красный щуп к входу «VΩmA», а черный к «COM».

2.     Переключатель пределов установить на требуемый предел измерения Ω.

3.     Если измеряемое сопротивление находится в схеме, то перед измерениями выключите питание схемы и разрядите все конденсаторы.

4.     Считайте показания на дисплее.

Диодный тест

1.     Подключите красный щуп к входу «VΩmA», а черный к «COM».

2.     Переключатель пределов установить в положение «--|>|--».

3.     Подсоединить красный щуп к аноду, а черный щуп к катоду исследуемого диода.

4.     На дисплее появится значение величины прямого падения напряжения на диоде в mV. Если диод включен наоборот на дисплее будет «1».

Измерение hFE транзисторов.

1.     Установите переключатель функций в положение hFE.

2.     Определите тип проводимости транзистора (PNP или NPN) и его цоколевку. Установите выводы транзистора в соответствующие гнезда hFE – разъема на передней панели.

3.     Прибор покажет приблизительное значение hFE транзистора при токе базы 10мкА и напряжении коллектор-эмиттер равном 2,8 В.

Использование генератора _|¯|_|¯

1.     Установите переключатель функций в положение _|¯|_|¯

2.     Между гнездами «VΩmA» и «COM» появится сигнал частотой 50 Гц. Выходное напряжение равно приблизительно 5 В и содержит компоненту постоянного напряжения, так что следует использовать разделительную емкость.

Замена батареи и предохранителя

Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора.

Если на дисплее появляется знак «ВАТ» то это говорит о том, что следует заменить батарею.

Для замены батареи и предохранителя (200 mA/250 B) выкрутите два винта на задней крышке и откройте ее. Замените батарею или предохранитель на новые, аналогичные по типу, соблюдая полярность при замене батареи.

Перед заменой батареи выключите мультиметр и отсоедините щупы от измеряемых цепей.

Выкрутите винт на задней крышке и откройте ее. Замените батарею.

Предупреждение

Перед тем, как открыть заднюю крышку, убедитесь, что щупы отсоединены от измеряемых цепей.



































инструкция по применению, основные функции и преимущества устройства

Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства. Одна из популярных моделей цифровых мультиметров - DT 832. Инструкция по применению прилагается в комплекте, ее следует изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.

Назначение устройства

Все мультиметры можно разделить на цифровые и аналоговые.Последние устаревшие показания нужно снимать, опираясь на значение стрелочного индикатора.

С цифровым устройством дело обстоит легче : показания в цифровом формате на работе прибора. Такие мультиметры более удобны в эксплуатации, высокой точности измерения.

Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF).На циферблатеены максимальные значения, которые может измерить устройство в конкретной характеристине. Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.

Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:

  • переменное и постоянное напряжение;
  • силу тока;
  • сопротивление резисторов.

Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их - при попадании на нерабочий участок система выдает звуковой сигнал. Устройство можно использовать в качестве генератора импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели датчика расположен предохранитель, предотвращающий перегрузы.

Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM - это гнездо минуса. Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.

Каждый тип измерения параметров (напряжение, сопротивление и т. Д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.

Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20.Если заранее установить максимальное значение параметра, чтобы обезопасить прибор от выхода из строя, установите максимальное значение.

Постоянное и переменное напряжение

С помощью прибора можно узнать значение напряжения сети, например, путем измерения измерений электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).

Подключение должно проводиться к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом нужно убедиться в целостности изоляции.

Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы, насколько падают значения под нагрузкой, в соседнюю розетку нужно подключить утюг, чайник или любую другую бытовой прибор.

Всем известно, что постоянное напряжение есть в различных устройствах. Некоторые из них:

  • блоки питания;
  • аккумуляторы;
  • батарейки.

В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные. Таким же образом можно найти в системе провода с плюсом или минусом.

Если требуется провести узнать параметры в автомобиле, установить верхний предел в значение 20 В. Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.

Сила тока

Узнать параметры силы тока можно при условии подключенного потребителя - под нагрузкой. Щупы прибора необходимо вставить в место разряда цепи ДО потребителя. Нельзя подключить прибор напрямую к аккумулятору или розетке - это чревато выходом устройства из строя.

В качестве примера можно узнать значение силы тока в цепи, которая из батарейки в 1,5 В и индикатор с лампочкой.Для этого на приборе необходимо установить максимальный предел в 10 Ампер. Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй - к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для достижения более точных показателей нужно снизить предел.

Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность измерения измерений позволяет автомобилисту рассчитать нужное сечение для дополнительного оборудования.

Прозвон диодов и другие функции

Для проведения таких манипуляций нужно выставить прибор в указанном положении, которое обозначается значком в виде стрелочки с плюсиком на конце. В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.

Все замеры следует проводить с отключенным устройством питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй - к другому.Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображаться цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.

Кроме того, в этом режиме можно узнать, пробит ли диод, а также значение падения напряжения - этот показатель является ключевым параметром исправности деталей. Измерения осуществляется вышеописанным способом.

С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, снабженные пазами с обозначениями Е, С, а также обозначена структура PNР или NPN.

Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов , часто используются 2000 Ом и 2000 кОм.

Советы по выбору мультиметра

Если человек никогда не сталкивался с подобным прибором, специалисты рекомендуют для первого раза приобрести простое и дешевое устройство, в этом случае его будет не жалко выкинуть в случае поломки. Если автолюбитель уже знает, как пользоваться мультиметром ДТ 832, можно купить более удобное устройство со вспомогательными функциями . :

  • Встроенная звуковая индикация является дополнительным помощником владельца при проведении измерений.
  • Желательно, чтобы прибор был оснащен плавким предохранителем, который при выходе из строя можно заменить. В противном случае прибор можно считать одноразовым, ведь ошибки нередко случаются и непременно приведут к поломке прибора.
  • Оптимально, если мультиметра будет прорезиненным.

Пользоваться мультиметром DT 832 не так сложно, как кажется на первый взгляд. Необходимо владеть минимальными знаниями о работе с работой, а также быть максимально аккуратным.При соблюдении всех пунктов инструкции по использованию прибор прослужит без сбоев и повреждений много лет.

Обзор автомобильного мультиметра DT-832. Как пользоваться: Блог автолюбителя Николая Ваганова

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры.
Так, что же такое мультиметр?

Мультиметр - это многофункциональный (от слова "мульти"), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра.То есть, позволяет измерять напряжение и силу постоянного и переменного тока в сетях, а также сопротивление проводников.

Наряду с этими функциями мультиметр может также множество дополнительных, в зависимости от моделей и цены устройства. Например, такие, как измерение температуры, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.

Для автолюбителя, обычно, используются функции ограничиваются режимом прозвона и вольтметром.

Рассмотрим наиболее распространенный и доступный мультиметр DT-832 под брендом ТЕК.


Рис.1

Цифра 832 говорит нам о том, что прибор имеет звуковую индикацию целостности цепи - очень полезная и обязательная функция. Также, в эту серию входят DT-830 - не имеет звуковой индикации, DT-838 - имеет дополнительный термощуп для измерения температуры.

Прибор позволяет проводить измерения при температуре от 0 ° C до + 40 ° C, хотя, хорошо работает и при отрицательных температурах.Точность измерений + -1%.

Стоит также представить, что данный прибор выпускается под различными брендами, хотя, по сути, начинка там везде одинаковая (Китай же).

Так, в комплект поставки входит - сам мультиметр, два измерительных щупа к нему и инструкция. Источник питания - батарейка 9 В типа "Крона" находится уже внутри устройства, кстати, для ее замены придется откручивать заднюю крышку.

Рис. 2 Щупы уже "доработаны" 😊

Прибор позволяет измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Рис.3 Корпус довольно хрупкий
Мультиметр оснащается защитой от перегрузок в виде плавкого предохранителя на 200мА 250В, находящийся в корпусе.


Рис.4 Пайка неплохая
Инструкции как таковой нет, лишь перечисление параметров устройства.
Рис. 5 Очень много технических терминов
Так, что мы видим на панели прибора?



Во-первых, это ЖК-дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.

В самый нижний разъем под обозначением «СОМ» вставляется черный "отрицательный" щуп, два верхних предназначением для красного "положительного".

«VΩmA» - среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500 мА, то есть до предела 200 мА на шкале переключателя.Эта линия находится под защитой предохранителя.

«10А» - нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя , что значит при превышении порога в 10А устройство может выйти из строя - попросту сгореть.

Теперь перейдем к измерениям. Но, сначала одно важное правило: если вы не знаете примерную величину измеряемого тока, то начинаем с наивысшего предела (не касается измерения сопротивления).

Рис.7

1. Измерение переменного напряжения

В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться параллельно к выводам, как показано на схеме (Рис.7), с потребителем или без. В нашем случае просто вставляем щупы в отверстия розетки.

Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также убедитесь, что их изоляция не повреждена!

Рис.8 Не прикасайтесь к концам!

Как мы видим, на данный момент напряжение в сети составляет около 245 В, что находится у верхней границы нормы для бытовых сетей. В соседнюю розетку можно, например, подключить чайник или утюг, чтобы измерить как падает напряжение под нагрузкой.

2. Измерение постоянного напряжения

Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет "отрицательные".Такая функция мультиметра также позволяет находить нам определять полярность провода "+" или "-".

Рис.9 Правильное и «неправильное» подключение

В случае автомобиля можно смело выставлять переключатель в пределе 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока

Сила тока измеряется только подключенном приенном потребителе, т.е. под нагрузкой. Щупы мультиметра соединяются через разрыв цепи до или после потребителя.

Ни в коем случае нельзя подключить напрямую к розетке или АКБ - мультиметр сразу выйдет из строя!

Для примера определим силу тока в цепи, состоящей из 1,5 В батарейки и индикаторной отвертки с лампочкой. Для этого устанавливаем наивысший предел 10 А, красный щуп переставляем в верхнее, силовое гнездо. Разрываем цепь и один щуп подключаем к плюсовому "+" выходу батарейки, а второй к вводу лампы - показывает значение 0,04 А, теперь понижаем предел и получаем более точное значение 0,4 мА.

Рис.10

Необходимо отметить, что измерить силу тока в сети 220 В, прибор не имеет данной функции.

Измерение силы потребляемого тока позволит нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле или определить размер утечки тока.

4. Прозвон цепей и диодов.

В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов и светодиодов.

Измерения, как и в случае с проверкой сопротивления, находится при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна, мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения. Если где-то есть обрыв, то звуковой сигнал не прозвучит, на дисплее высветится циферка "1" в левом углу - это означает, что "сопротивление стремится к бесконечности", т.е. цепь разомкнута.

Рис.11 12mВ - падение напряжения на спирали лампы

При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также падение напряжения в нем - ключевой параметр исправности.

Рис.11 Диод не пробит, падение напряжения в норме

В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:

1.Выбирайте модель со встроенной звуковой индикацией.

2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым.

3. С прорезиненным ударопрочным корпусом.

4. Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко было.

Подписывайтесь на блог! Удачи на дорогах!

Как пользоваться мультиметром DT, инструкция, видео

Для того, чтобы прозвонить провода автомобильной проводкой, нужно знать, как пользоваться мультиметром.Необходим и сам мультиметр: цифровой или аналоговый, - неважно. Цифровой отличается от аналогового только способа индикации. У первого результата измерения показывается на ЖК-дисплее второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

  • напряжение;
  • сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов.Его название происходит от английского мультиметра, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название - сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем.Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как мульт пользоватьсяиметром. Для этого будет рассмотрен пример доступного по цене, в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832.Он обладает уровнем измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не больше 100 р. Он имеет 3 гнезда для подключения щупов:

  • нижнее - общее;
  • верхнее - для измерения силы тока;
  • среднее - для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для размещения положения.После этого переключателя режима работы выбрать нужный режим, и проверить программу запуска. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами, чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другое поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам.В таком случае при отсутствии обрыва индикатор должен показать 0, показание в нескольких десятков Ом будет свидетельствовать о наличии надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, чтобы прозвонить проводку авто, полярность подключения щупов не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора.Переключателем, находящимся там же, выбрать режим постоянного напряжения до 20 В (V 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, другого щупа с участком проводки, где нужно провести измерение. Считать показания с дисплея.

Высоковольтные диапазоны измерения напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

С потребляемая каким-либоила током авто.Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель установки в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора.Включив его, на дисплее вы увидите потребляемый им.

Для измерения напряжения входного прибора подключается бортовой сети автомобиля. Для измерения силы тока вход тестера следует подключить в разрыв питания или массырибора. Так как подключение мультиметра в режиме амперметра параллельной бортовой сети автомобиля приводит к короткому замыканию с неприятными последствиями до выхода из прибора. Не пытайтесь также замерять ток, потребляемый стартером.Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

  • Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 В (V 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об / мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла.Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 В, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
  • Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А 10). Выключив все электроприборы, снять одну клемму с аккумулятора.Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
  • Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, то тестер покажет напряжение меньше в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
  • Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце его измерить. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
  • Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении.Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
  • Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Как пользоваться цифровым мультиметром - инструкция

Мультиметр - это один из недорогих измерительных приборов, которыми пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы.Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключить измерительные щупы
  • в каком положении установить переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF - прибор отключен (чтобы батарейки прибора не разрядились, установили переключатель в это положение после измерений)
  • ACV - измерение переменного U
  • DCV - измерение постоянного U
  • DCA - измерение постоянного тока
  • Ом - замер сопротивления
  • hFE - замер характеристик транзисторов
  • значок диода - прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из прибора как раз связано с неправильным выбором переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны.В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета - красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе - «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А.Разъем VΩmA используется для всех остальных измерений - напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этой стоимости их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У при не правильном подключении к полюсам, показания будут просто цифровые со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в положение.Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC - при замере напряжения возник короткое замыкание.

Начинайте измерение с максимальные значения на при - 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красный - фазы.Если на экране высветится гораздо меньше, то это означает, что для более точного замера можно установить в другом режиме, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключает в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение.Если на дисплее высветилось значение со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена ​​правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке.При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи служат хаотичные изменения на дисплее, даже когда щупы не подключены к показяемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении - DCA.

Будьте внимательны! При измерении тока, если вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерение, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключить в цепь с измеряемым объектом.То есть вам придется разрывать цепь и после этого образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение - Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» - это означает, что прибор сигнализирует перегрузку и переключатель нужно поставить в больший диапазон замеров.Если же высвечивается «0» - то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме использования при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, исключения замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов - это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера часто пользуются - это прозвонка.

Для чего она нужна? Например, чтобы найти обрыв в цепи, или наоборот - удостовериться, что цепь не повреждена (проверка целостности предохранителя).Здесь уже не важен уровень сопротивления, важно понять что с самой цепью - целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя - проверка диодов.

Прозвонкой также полезно проверить целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа.Обязательно перед каждым измерением убедитесь, что отсутствует напряжение на том участке, куда будут подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент замеров
  • не измеряйте напряжение и силу тока, если их величина больше тех, на которые рассчитан мультиметр
  • використовуйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с использованием используемых функций мультиметра.И Вы можете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

.

Статьи по теме

Как пользоваться мультиметром: инструкция для чайников

Мультиметр - это достаточно известное приспособление, которое позволяет выполнить все измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления.В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если они обладают способностью говорить о более дорогих моделях, они позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик.

Как мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принимаются использовать чаще всего.Они просты в использовании и имеют не очень высокую стоимость. Если вы не имеете понятия, как использовать измерительные приборы подобного типа, на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования продукции на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того, чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не будет никаких проблем с использованием других приспособлений такого типа.Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

, что на приборах присутствуют специальные метки, то позволяет это установить, которую можно контролировать.Данная величина позволяет переключать и устанавливать верхний предел показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принят предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую, которая вам необходима. Для обозначения обозначений в различных моделях от разных производителей используются специальные инструкции.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если вы проводите манипуляции в сети постоянного тока, то такой тип измерения стоит использовать только при измерении. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы.Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром, должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если вы не можете полноценно работать с прибором, посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно использовать данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того, чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно максимально точно определить, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетки.Когда нужно успеть зафиксировать те показания, которые показывают прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить постоянный ток. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который требует более серьезной поломки и прочего. Стоит отметить, что режим для измерения силы тока желательно работать не более 15 секунд.Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того, как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор - обязательно последовательно.

Для того, чтобы создать активное сопротивление, нужно сначала отключить его цепь, чтобы подключить мультиметр параллельным путем. Это не приводит к поломке цифрового устройства.Если же это случится, то появятся вы на несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того, чтобы можно было без проблем установить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, когда вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром.В той ситуации, когда тестируемая цепь будет целой, то прибор издаст будет определенной звуковой сигнал, а затем покажет на свое собственное сопротивление. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на показ покажут повышение. В некоторых случаях показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, параллельно к розетке подключить еще и вольтметр.Затем достаточно сверить те показания, которые покажут вольтметр и мультиметр. Для того, чтобы можно было проверить правильными измерениями силы тока, нужно снять показания постоянной нагрузки прибора и еще амперметром.

. Предел проверки работы цифрового тестера. Иногда может загореться батарейка - это значит, что для нормального прибора прибора, ее требуется заменить.

Как мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как начать применять прибор для работы. Вы можете получить быстрые ответы, если после того, как вы прочитали инструкцию по применению, у вас остались какие-то вопросы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом деле все очень просто.Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если требуются все инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет.

Мультиметр цифровой DT-832 660-004 | У нас ЭкоФерма73.ру | Просто заказать, удобно

Не так давно в помощь автомобилистам вместо контрольной лампочки пришли современные компактные устройства.Одна из популярных моделей цифровых мультиметров - DT 832. Инструкция по применению прилагается в комплекте, ее следует изучить перед началом эксплуатации. Прибор работает от батареек, имеет небольшие размеры, отличается низкой стоимостью.

Назначение устройства

Устройство небольшого размера, по центру расположен круговой указатель, с его помощью выбираются режимы работы прибора (когда он выключен, стрелка показывает положение OFF). На циферблатеены максимальные значения, которые может измерить устройство в конкретной характеристине.Кроме того, с помощью указателя устанавливаются особенные рабочие режимы.

Несмотря на низкую цену, прибор может многое. В инструкции к мультиметру указано, что он измеряет ряд важных показателей:

.
  • переменное и постоянное напряжение;
  • силу тока;
  • сопротивление резисторов.

Прозвонка провода на предмет короткого замыкания совмещается со способностью тестировать диоды, не выпаивая их - при попадании на нерабочий участок система выдает звуковой сигнал.Устройство можно использовать как в качестве генератора прямоугольных импульсов, а также с его помощью измерять коэффициенты усиления транзистора по току.

Питание мультиметра осуществляется с помощью батарейки Крона с напряжением 9 В. Если необходимо заменить источник питания, нужно снять заднюю крышку путем откручивания двух винтов. Кроме того, на задней панели датчика расположен предохранитель, предотвращающий перегрузы.

Как использовать мультиметр

Подключить щупы к измерительному устройству достаточно просто: черный провод совмещается с разъемом COM - это гнездо минуса.Красный щуп подключается к разъему посередине, максимальное значение тока составляет 200 мА. Верхний разъем используется, если нужно измерить силу тока до 10 ампер.

Каждый тип измерения параметров (напряжение, сопротивление и т. Д) обозначен рядом максимальных значений. Величина измеряемого параметра должна быть меньше максимального значения.

Так, если измеряется постоянное напряжение, значение которого менее 20 В, то указатель должен стоять на отметке 20.Если заранее установить максимальное значение параметра, чтобы обезопасить прибор от выхода из строя, установите максимальное значение.

Постоянное и переменное напряжение

Применение мультиметра в бытуС помощью прибора можно узнать значение напряжения сети, например, путем измерения измерений в электрической розетке. Всем известно, что стандартные показатели должны быть в пределах 220 В, поэтому на приборе нужно выставить режим ACV со значением 750 В (это необходимо для предотвращения перегорания предохранителя).

Подключение должно проводиться к выводам с потребителем и без него. В случае с розеткой необходимо вставить щупы в отверстия. Следует отметить, что запрещается дотрагиваться до металлических деталей щупа, перед началом нужно убедиться в целостности изоляции.

Если показатели находятся в пределах 220−250 В, значит, напряжение в норме. Чтобы, насколько падают значения под нагрузкой, в соседнюю розетку нужно подключить утюг, чайник или любую другую бытовой прибор.

Всем известно, что постоянное напряжение есть в различных устройствах. Некоторые из них:

  • блоки питания;
  • аккумуляторы;
  • батарейки.

В этом случае прибор должен быть включен в режим DCV. Обязательно нужно соблюдать полярность, иначе мультиметр покажет отрицательные. Таким же образом можно найти в системе провода с плюсом или минусом.

Если требуется провести узнать параметры в автомобиле, установить верхний предел в значение 20 В.Таким образом измеряется напряжение бортовой сети, клемм аккумулятора.

Сила тока

Возможности мультиметраУзнать параметры силы тока можно при условии подключенного потребителя - под нагрузкой. Щупы прибора необходимо вставить в место разряда цепи ДО потребителя. Нельзя подключить прибор напрямую к аккумулятору или розетке - это чревато выходом устройства из строя.

В качестве примера можно узнать значение силы тока в цепи, которая из батарейки в 1,5 В и индикатор с лампочкой.Для этого на приборе необходимо установить максимальный предел в 10 Ампер. Затем переставить щуп полюса к силовому гнезду. После этого надо разорвать цепь и подключить щуп к плюсовому выходу на батарейке, а второй - к вводу лампы. Прибор покажет приблизительное значение 0,04 А. Для достижения более точных показателей нужно снизить предел.

Следует отметить, что узнать силу тока в сети со значениями в 220 В не получится, прибор не оснащен такой функцией. Возможность измерения измерений позволяет автомобилисту рассчитать нужное сечение для дополнительного оборудования.

Прозвон диодов и другие функции

Для проведения таких манипуляций нужно выставить прибор в указанном положении, которое обозначается значком в виде стрелочки с плюсиком на конце. В этом случае можно поверить обрыв на определенном участке цепи, а также работоспособность диодов или светодиодов.

Все замеры следует проводить с отключенным устройством питания. Чтобы найти участок с обрывом, необходимо подключить один щуп к одному концу, а второй - к другому.Если система не зафиксирует обрывов, прибор издаст характерный звуковой сигнал, а на дисплее будут значения, приближенные к нулю. Соответственно, при обнаружении обрыва звукового сигнала не будет, на экране в левом углу будет отображаться цифра 1. Такое положение свидетельствует о том, что цепь разомкнута.

Кроме того, в этом режиме можно узнать, пробит ли диод, а также значение падения напряжения - этот показатель является ключевым параметром исправности деталей. Измерения осуществляется вышеописанным способом.

С помощью устройства можно измерить коэффициент передачи транзистора. На мультиметре он обозначен буквами hFE. Для этой опции сбоку прибора присутствуют специальные разъемы, снабженные пазами с обозначениями Е, С, а также обозначена структура PNР или NPN.

Еще одной полезной функцией является вычисление сопротивления, которое на мультиметре обозначено значком Ω. Прибор имеет 5 основных пределов, часто используются 2000 Ом и 2000 кОм.

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве.Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

  • электрического тока;
  • напряжения между двумя точками электроцепи;
  • электросопротивления.

Прибор также выполняет еще ряд операций:

  • прозвонка цепей с цифровой индикацией и сигнализацией звуком;
  • контроль исправности полупроводниковых деталей;
  • измерение коэффициентов усиления транзисторов;
  • замеры температуры термопарой.
Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с ним.

  • Жидкокристаллический дисплей показывает числовые значения параметров.
  • Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
  • Три гнезда приложение для соединения со щупами. В главный из них ("COM") с отрицательной полярностью вставляется штырек с черным проводом.В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения напряжения, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
  • Панелька для измерения коэффициента усиления транзисторов.
  • Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм2, а оболочка должна быть толстой и эластичной.Для подключения к месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.
Как пользоваться мультиметром DT 832: инструкция

Необходимый режим установки переключателя. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция используется преимущественно при прозвонке цепей, когда необходимо обрыв или новую проводку.Переключатель устанавливает в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронной схемы, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.
Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть.Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак "-".
Напряжение переменного тока

Для измерений используется сектор ACV.Важно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, может оказаться губительной для прибора.
Постоянный ток

Небольшие токи измеряется в DCA. Здесь следует быть предельно осторожным. Если по измерить напряжение на данном этапе, короткое замыкание.

9000 Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо.Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на сектор сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах.Для npn-элементов на базу подключается провод от гнезда "COM". Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяет исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.
Измерение температуры

Переключатель устанавливает в положение "Темп", и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары в том же диапазоне функции.
Проверка исправности конденсаторов

В инструкции, описывающую то, как пользоваться мультиметром DT 832, для чайников, предоставлены только основные функции, характерные для сообщества. Когда надо проверить конденсатор, возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель устройства устанавливается на прозвонку и концами щупов, чтобы прикоснуться к выводам полярного конденсатора, удерживая их в этом положении.Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое - замыкание между обкладками.

Неполярный конденсатор проверяется на сопротивление, которое должно быть больше 2 мОм на исправной детали.

Рядовому пользователю подходит простой, дешевый и надежный мультиметр "Ермак" цифровой DT 832.Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена - небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене.Чтобы прибор долго служил, следует выполнить инструкцию по его эксплуатации.

Выбираете Мультиметр цифровой DT-832 660-004? Мы покажем фото, и поможем выбрать Мерительный инструмент. Наши товары сертифицированы, а цены держим на выгодном для Вас уровне. К преимуществам можно причислить нашу работу, позволяющую экономить, а также регулярные сезонные акции с очень серьезными скидками.
Здесь покупают все.
Доставка товара. Мы осуществляем бесплатную доставку по территории города Ульяновска, используя свой транспортный парк, а так же транспортные компании для доставки в регионы.

Как пользоваться мультиметром - Основы электроники

Если вы задались вопросом « Как мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра - это измерение величины напряжения, тока и сопротивления. Однако современные на этом не останавливаются, добавляют в набор функций, такие как измерения конденсаторов производителей, частоты тока, прозвонка диодов (измерение напряжения на pn переходе), звуковой пробник, измерение температуры, измерения некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые .Не будем углубляться в дебри, скажу только, что внешне они отличаются по приборам для измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830 . В этой нескольких модификациях, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на и будут измеряемые величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 - режим измерения значений переменного напряжения, два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может быть обозначение ACV - Напряжение переменного тока - (анг. Напряжение переменного тока ) - переменное напряжение

3 -режим измерения постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может быть обозначение DCA - (анг. Direct Current Amperage ) - постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 - звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 - проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 - режим измерения сопротивления, имеет пять диапазонов: 200, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может быть обозначение DCV - Напряжение постоянного тока - (анг. Напряжение постоянного тока ) - постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения к комплекту шнуров со щупами.

Тут все просто:

- нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

- среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

- верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру - 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока в пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается этому элементу (или участку цепи).

Для измерения тока в прибор включается в измеряемую цепь (то есть разрыв цепи с элементами цепи).

пользоваться Как мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и измерения.Для измерения постоянного напряжения мультиметр имеет целый диапазон постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

- щуп черного цвета один конец к гнезду мультиметра, другой к минусу измеряемого источника напряжения;

- щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то необходимо начинать начинать с установки самого большого предела, то есть для М-831 - 600 вольт, и приближаться к пределу наиболее близкому к измеряемому значению напряжения.

пользоваться мультиметром при измерении напряжения.

Измерение напряжения переменного тока создается по такому же напряжению.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

пользоваться Как мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять, необходимо определиться с максимальным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА , то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв.

Для измерения тока в диапазоне 200 мА-10 А , красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепи при снятом напряжении в цепи, причем на пределе 10А это совсем обязательной операции, так как при больших токах это не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не указатель мультиметр для измерения тока на пределе 10 А более 15 секунд.

пользоваться Как мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, необходимо переключить один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему.Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы приближаться к измеряемому значению сопротивления.
