Схема вентилятора охлаждения ваз 2109 карбюратор: Схема включения вентилятора охлаждения ВАЗ 2109

1 Янв 2023 alexxlab Комментировать

Содержание

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Содержание:

  1. Проверка
  2. Датчик
  3. Вентилятор
  4. Модернизация

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

  • Вышел из строя термостат;
  • Забился радиатор;
  • Вышел из строя вентилятор радиатора;
  • Сломался датчик включения вентилятора;
  • Упал уровень ОЖ в системе;
  • Вышла из строя помпа;
  • Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки

Метод

Вентилятор

Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять

Датчик вентилятора

Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

  1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
  2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
  3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
  4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

  • Выключите зажигание;
  • Слейте жидкость охлаждения из расширительного бачка;
  • От клеммной колодки датчика отключите пару проводов;
  • Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
  • Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
  • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
  • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
  • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
  • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
  • Вручную снимите прижимную пластину;
  • Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

  1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
  2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
  3. Достаньте электродвигатель из корпуса вентилятора.
  4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
  5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

  • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
  • Поддев шайбу, снимите ее;
  • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
  • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
  • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

  1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
  2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

  1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
  2. Установите его в верхнем патрубке, подходящем к радиатору.
  3. Чтобы монтировать элемент, потребуется пара шайб и гайка.
    Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
  4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
  5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
  6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
  7. Управление лучше делать не на плюсе, а по массе.
  8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
  9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
  10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

 Загрузка …

Система охлаждения ВАЗ 2109 (карбюратор, инжектор): объем, принцип работы

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Читайте также: Установка и замена салонного фильтра ВАЗ-2109

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;

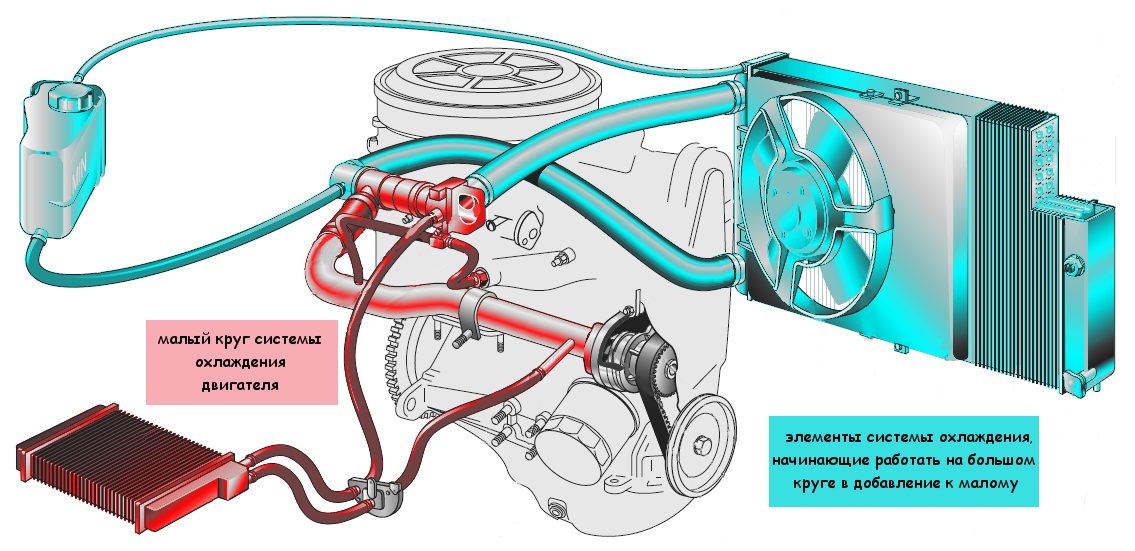

  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Читайте также: Как правильно снять панель приборов на ВАЗ-2109

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:

  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;
  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз Как проверить реле вентилятора ваз 2114

Электровентилятор системы охлаждения двигателя автомобиля ваз-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то

выключаем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить середину, чтобы проверить. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или не умеешь им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор также может не работать из-за выхода из строя датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем метод его замены. Только не стоит путать выключатель вентилятора с датчиком, работающим на указатель температуры охлаждающей жидкости.

Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

  • Вышел из строя электродвигатель вентилятора, то есть привод;
  • Перегорел предохранитель;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчиков потеряли контакты;
  • Датчик неисправен.

Поиск неисправности

Зона поиска проблем

Пояснение

Проверка гребного винта

Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

Проводка и контакты

Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика

Предохранитель

Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока. Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером

Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Тест обрыва цепи

Если вы едете на автомобиле, у которого нет охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладки главного блока и клапанной крышки. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

  • Крестовая отвертка;
  • Торцевой ключ на 8 мм;
  • Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

  1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
  2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
  3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
  4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
  6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
  8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
  9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
  10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

  1. Вентилятор радиатора
  2. датчик температуры (расположен снизу радиатора)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. Датчик включения электродвигателя;
    2. двигатель вентилятора
  2. ;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. замок зажигания;
  6. дополнительный блок предохранителей;
    7. генератор
  7. ;
    8. Аккумуляторная батарея
  8. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3°С, температура размыкания 94±3°С ), после 1998 г. ТМ-108-10 с аналогичным диапазоном температур или его аналоги от разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный на большие токи ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 — Реле включения двигателя вентилятора. А — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66. 3710 включения электродвигателя
  3. Монтажный блок

А — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем контроль осуществляется контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле, от которого от основного реле (пин 85*) отходит тонкий розовый провод с черной полосой (не путать с тонким красным проводом с черной полосой от контроллера) и толстый белый провод питания с черной полосой (пин 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 — 2800 об/мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегорел предохранитель;
  • неисправен термостат;
  • вышел из строя термодатчик включения кулера;
  • неисправно реле ВО;
  • обрыв электропроводки;
  • неисправна пробка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от аккумулятора на его клеммы — исправный мотор начнет работать. Если проблема с вентилятором, можно попробовать его починить. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверку проводят с помощью автомобильного тестера, включенного в пробный режим.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и закоротить два провода, идущие к датчику. Вентилятор должен включиться. Если нет, то проблема точно не в датчике.
  2. Для автомобилей с впрыском топлива необходимо прогреть двигатель до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
  5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и демонтируйте его.
  7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снимите кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя на кожухе.
  11. Ставим на его место новый.
  12. Ставим конструкцию на место, фиксируем, подключаем коннектор.
  13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105°С, при нормальной работе
температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, уехал — выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно отключен, постоянно включен, автоматически включается с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением .

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

Все автомобили с инжекторным двигателем оснащены электрическим, а не механическим вентилятором. С механикой все было проще… Электродвигатель вентилятора подключен к сети через реле, и блок ЭБУ подает на это реле сигнал … Дополнительно в цепи двигателя есть предохранитель, и подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно сделать одну хитрость: отключить датчик ДТОЖ и запустить двигатель. А если вентилятор начал крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», достаточно посмотреть одно видео. Здесь уже все сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Там будет два датчика температуры: один, который включен, подключен к ЭБУ. Его надо выключить — второй оставить как есть.

ДТОЖ на двигатель 11183

Разъединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1, ну и т. д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной блок монтажный устанавливается под капотом, а дополнительный у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» внизу. Возможны и другие варианты:

  • Реле вентилятора установлено посередине;
  • Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход реле вентилятора – клемма 68. Команда «вкл» соответствует уровню «0 Вольт». На блоках МП7. 0 все выглядит ничуть не проще — клемма 46 подключается к реле, и с нее также снимается потенциальный «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с аккумулятора (ключ «10»), а затем отсоединить разъем двигателя.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно будет позвонить «+12» на один из двух контактов. Теперь можно идти ва-банк: минусовой кабель от вентилятора соединяется с землей с помощью Т-образного разъема. Часто на ВАЗ-2114 хэтчбек не работает вентилятор из-за того, что неисправна не проводка, а мотор. И тогда замена выполняется.

Разборка, все шаги

Еще раз убеждаемся, что аккумулятор выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом откручиваем две гайки, удерживающие «пробку» (см. фото).

Удерживающая скоба над кожухом

По углам пластиковой рамы имеются четыре гайки. Их необходимо открутить ключом на 10.

Одна из четырех гаек

Крепежная рамка вместе с вентилятором вынимается в направлении «вверх». Как видите, все просто.

Сборка осуществляется в обратном порядке. Можно будет заменить как мотор, так и раму-кожух.

Артикул

  • 2108-1309010 — кожух;
  • 2109-1308008 (-01, -02) — двигатель в сборе с крыльчаткой;
  • 2103-1308010-10 — рабочее колесо;
  • 12605571 — шайба стопорная;
  • 16102311 — гайка М8.

Выводы: что именно нужно делать, если не работает вентилятор (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм в разъеме. Затем подключите разъем от «массы» для проверки исправности электродвигателя. В некоторых случаях можно наблюдать следующее:

  • Исправны как предохранитель F5, так и дополнительный предохранитель;
  • Реле вентилятора работает как положено;
  • Датчик ДТОЖ исправен;
  • Включение двигателя возможно только при подаче потенциала «0 Вольт».

Здесь будет только один вывод: отошел «земляной» контакт, которым заканчивается вся силовая линия. Это означает, что вам необходимо обратиться к автоэлектрику. Все остальные недостатки мы можем устранить сами.

Элемент F5 может перегореть в результате замыкания рупора. Но тогда на разъеме не прозванивается «+12», что сразу должно насторожить.

Пример на видео: упрощение стандартной схемы работы вентилятора (тюнинг)

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других автомобилей — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заевшие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за нормальную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот, что указан F5 (на 20 ампер). Прежде чем ставить на место сгоревшего свежий, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый ждет судьба своего предшественника в очень скором будущем.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Оставив машину и подняв крышку, приступаем к более серьезным действиям.

  • Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
  • При паре свободных проводов двигатель замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — двигатель вентилятора придется менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения). Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Hoe te passen it карбюратор op 2109? Схема ВАЗ 2109. Де карбюратор ВАЗ

Как де мотор — это хэрт вентилятор авто, де карбюратор это син херт клеп. En hoe rjocht Hy sil ynsteld ôfhinklik soad prestaasje auto. Dit brânstof konsumpsje, en macht, en dynamyk fan diverment, en sels it nivo fan de útstjit. Fan tiid ta tiid wy moatte oanpasse this item. En hjoed sille wy sjen nei hoe’t te passen it carburator op de VAZ 2109 mei syn eigen hannen.

Nettsjinsteande it feit dat de Wolga Automobile Plant hat útbrocht ferskate ferzjes «Nines» mei ferskate skaaimerken, de carburator hja hiene ien Brand — de binnenlandse «Solex». Каковы детали схемы головокружения? 2109desennia waard foarsjoen вентилятор карбюратора Solex, en syn ûntwerp is ek net feroare troch de jierren. На диаграмме kinne jo sjen op de 2e foto.

De tariedende faze

Foardat jo oanpasse де карбюратор оп де ВАЗ 2109, дан moatte yngreven skjinmakke. Mar do net needaaklik (al mei it betingst dat net befetsje de ferskate sediminten). Поскольку это шляпа ржавчины корня, это элемент, который является nedich om te waskjen mei in grutte potinsje ark. Весла, мотыга Soene Jim Hawwe besocht om ferbetterje net oanpasse де карбюратор, это приводит к тому, что вентилятор dit sil wêze minimaal.

Wat ik moatte skjin?

Tidens dizze operaasje, wy moatte de folgjende set fan ark en materiaal:

  1. De eigner handleiding 2109 (troch de wei, схема карбюратора «Solex» sjen oan de rjochterkant).
  2. Гладкая, нежная.
  3. Ferskate Tinne stokken (капля gewoane Zahnstocher). Как альтернатива, kinne jo nimme de tandenborstel. Это wy skjin де карбюратор ВАЗ.
  4. Веерная резина груши Handschoenen (лучше te dragen twa pearen tagelyk, nei in grutte potinsje растворитель hat net krigen oan ‘e hûd oerflak).
  5. Набор ключей для вентиляторов в schroevendraaier.
  6. Чердак с вентилятором Kin komprimierter. В качестве альтернативы, kinne jo nimme in gewoane spray-lykas luchtverfrisser.

Dêrneist kinne jo gebruk meitsje fan de goggles. Как jo hawwe gjin, bluwe maximale ôfstân tusken де карбюратор en sêft fan tappassing op it oerflak skjinner.

Hokker ark лучше всех?

Опциональный вентилятор для карбюраторов. Se wurde makke troch tsientallen bedriuwen. seleksje regels binne ienfâldich. De Winkel ров freegje де ferkeaper в spesjalisearre vloeistof, spesjaal makke foar карбюратор (foar skjinmeitsjen). Не говоря уже о том, что это средство WD-40 не имеет значения для головокружения, это не может не вызывать беспокойства! Meast faak, spesjalisearre cleaners wurde ferkocht yn blikjes — wurde en moat kocht yn winkels.

As jo ​​hawwe net dwaande mei it skjinmeitsjen fan de carburetor, reig it oerflak it sil net genôch. Mei in grutte ynhâld fan fet is nedich om disassembly DAT hielendal yn dielen, en elk diel кроме spray proses.

Оп де lytse детали

Разборка Tidens spesjaal omtinken foar de boarnen en lytse Cogs. Besykje te sette se yn in Aparte doaze of nûmere, dus doe der wiene gjin Problemen ûnder gearkomste oan ‘e in fan’ e карбюратор. Analysearjen fan dit item wurde ferwurke út во всех подробностях, продает его легко. Yn dit gefal, al Rubberen ûnderdielen moatte wurde fuorthelle út de carburetor. Nei kontakt mei desolver dy’t kin sterk fersteure se, en hja sille ferlieze harren sealing eigenskippen. Это ek oan terieden net ta te passen op de skjinner op de plastyske dielen. Se moatte wurde isolearre út dit focht.

Sadree’t jo hawwe ferwurke al de middels fan de meganismen, jim moatte wachtsje likernôch 10-15 минут до ржавчины и осадочной части ûntbûn. Fierdere ûnderdielen binne wosken ûnder rinnend wetter. Как это ни странно, kinne jo gebrûk meitsje fan в Zahnstocher tandenborstel.

Вентилятор помощи Mei в kwast stokken, net besykje poking gatten yn de fentilen en carburetor. Troch harren mist lucht en brânstof, dus der kin ôfgryslik soad smoargens kin усугубляют работу двигателя и feroarsaakje ferhege konsumpsje. Подобные gatten wurde skjinmakke mei komprimearre lucht аэрозоля. Troch de wei, de restanten fan ‘e brûkte skjinner kin brûkt wurde op’ e nij — dy stof hat in hiel lange planke libben, en hast net ferlieze har eigenskippen oer langere tiid. Карбюратор Folgjende yngeand droog se en dan fierder nei it twadde part fan ús ûnderhâld — oanpassing.

Карбюратор на ВАЗ 2109 мэйсин эйген hannen?

Deearste ding moatte jo dwaan de float keamer, dat hat ynfloed op de brandstof nivo.

Net besykje te pakken от выпускного вентилятора и карбюратора en fentilen. Dy gatten binne oanlevere branje en loft, dat binne hiel wichtich foar de goede wurking fan de motor. Sokke gatten wist аэрозоль от komprimearre loft. Де floeibere уборщик род Wurde ний brûkt. Guon Thrifty automobilisten brûke de skjinner ferskate kearen.

Nei it skjinmeitsjen fan it troch ende wer troch drogen it, en kinne jo begjinne te passen. Dizze proseduere is tige lang en yngewikkeld, mar om te gean mei it hiel echt. Когда это произойдет, запустите двигатель, а затем запустите его в мгновение ока. Folgjende, útsette en ôfbrutsen de loft filter. Dêrnei, ferwiderje de brânstof сленг. Foarsichtich это ôfsluten вентилятор в винтах груши en nim út это карбюратор omslach. Tink der om dat doe’t men ferkarde beweging koe beskeadige e driuwers, dus dogge alles mei de uterste foarsichtigens. Dan wy nimme in Han Radiator en mjit de trochfearthichte fan de besine nivo oan de husfesting râne.
Ширина листа 25,5 мм (ширина 1-2 миллиметра). Как это правильно, Джим Моатте бохт де ljepper fan de float earm. Foar gruttere presyzje, wy firere dizze proseduere ferskate kearen. Sûnt it omslach wy moatte wurde omkeard, jo moatte der wis fan dat de rânen fan de mating oerflak fan ‘e driuwer ynlevere yn параллель.

Стартер

Мар Дата нет всех. Мотыга пассен это карбюратор оп 2109 оп? Nei dit wurk, wy fierder nei it ynstellen fan de trekker. Earst jo moatte der Wis fan DAT Syn mulruft is geskikt foar fierdere gebrûk. Это hiel maklik — отвинтите 4 винта в wiskje de motor omslach. Поскольку это багд брутсена, этот ров wurde ferfongen troch in nij ien. Dan Fierder mei it proses fan it oanpassen fan de trekker apparaat. Удалите вентилятор с помощью рычага дроссельной заслонки, и он будет ferpleatst nei it sletten posysje. Отвертка Folgjende ynspringende skacht.

Dêrnei, wy binne it mjitten fan it gat foarme tusken de keamer muorre en de sluter. Это ров, который контролируется tsjin de iene oantsjutte yn de dokumintaasje «Solex». Om te feroarjen it gat, dan moatte losmeitsje de slûs nut en in schroevendraaier, triuw de oanpassing schroef klok mei of tsjin de klok yn. Neist binne mjitten gap gas, dat is de 1e keamer. De gegevens helle wêze moat deselde safolle mooglik mei de regeljouwing dy’t yn ‘e technyske dokumintaasje. Как это исправить, oanpasse dat troch draaiende это газовый винт.

Это oanpassen fan de tweintichste

Alles, нет, это bliuwt foar lyts. We moatte nimme de lêste stap — проходящий вентилятор на холостом ходу. Начать работу с рва, установленного на ВАЗ 2109. Sa kearde его ôf де мотор en sjen nei де tastân вентилятор kwaliteit винты mingsel. Это рв wêze ferpakt en dan losmeitsje maximaal 4 bochten. Dan wer begjinne de motor, ferwiderje it choke en keare op hege beam, tegearre mei in fan. Tagelyk de skroef is ferstelbere kwantiteit fan fuel-lucht mingsel.
Установлен ров с остатком от мотора, работающего на холостом ходу, как 800 и чистый контролер с 750-минутными оборотами в минуту. Nei de kwaliteit fan de skroef berikt de maximum snelheid.

Wat te dwaan nei?

Folgjende, wer feroaret de skroef revolúsjes tal до 900 об/мин. kwaliteit schroef tentoansteld 800 об/мин. дан де Lêste elemint Twirl oant нестабильности. Только потом мы открутим его на ½ берта.
