Раздаточная коробка.

Раздаточные коробки



Мощность, отобранная от двигателя посредством сцепления и коробки передач, направляется к ведущим колесам автомобиля через карданную и главную передачу. Для автомобилей с одним ведущим мостом в данном случае поток мощности следует в одном направлении, а вот для автомобилей, имеющих два и более ведущих мостов, необходимо мощность двигателя распределить между всеми ведущими колесами пропорционально преодолеваемой ими нагрузке. В таких автомобилях для распределения крутящего момента между ведущими мостами применяются раздаточные коробки.


Кроме того, установка понижающей передачи в раздаточной коробке позволяет значительно увеличить передаваемый крутящий момент и тяговую силу, способствуя повышению проходимости автомобиля. Поэтому многие раздаточные коробки способны выполнять две основные функции – распределение крутящего момента от двигателя между всеми ведущими колесами, а также изменение, при необходимости, величины передаваемого крутящего момента.

Раздаточные коробки классифицируются по ряду признаков:

  • по числу передач – одноступенчатые и двухступенчатые;
  • по расположению ведомых валов – соосные и несоосные;
  • по приводу ведомых валов – с бездифференциальным (блокированным) приводом и с дифференциальным приводом.

Основные типы раздаточных коробок представлены на рис. 1.

Одноступенчатые раздаточные коробки обычно применяются на полноприводных легковых автомобилях, где значительное увеличение силы тяги может привести к нежелательным перегрузкам агрегатов трансмиссии.

Двухступенчатая раздаточная коробка удваивает число передач и расширяет диапазон передаточных чисел, применяется на грузовых автомобилях с целью повышения тяговых качеств. По сути, такая раздаточная коробка является не только распределителем потока мощности, но и своеобразным демультипликатором, повышающим динамические возможности автомобиля путем увеличения тягового усилия на ведущих колесах.

Раздаточные коробки с соосными валами находят наибольшее применение, так как в них легко осуществить дифференциальный привод ведомых валов путем установки межосевых дифференциалов. Кроме того, с помощью несимметричного дифференциала крутящий момент может быть распределен между ведущими осями пропорционально вертикальным нагрузкам на них.

Дифференциальный привод ведомых валов позволяет колесам разных мостов вращаться с различными угловыми скоростями, что исключает циркуляцию мощности в трансмиссии. В таких раздаточных коробках передний мост включен постоянно, что упрощает управление раздаточной коробкой. Однако в определенных условиях на автомобиле с неблокируемым межколесным дифференциалом при буксовании одного из колес движение будет невозможно. Поэтому обязательно должно быть устройство для блокировки межосевого дифференциала.

Несоосные раздаточные коробки, как правило, бездифференциальные. Так как при движении автомобиля по неровным дорогам колеса разных мостов проходят различный путь, то при включенном переднем мосте это приводит к возникновению циркуляции мощности. Поэтому передний мост при движении по дорогам с твердым покрытием должен отключаться, чтобы предотвратить значительное изнашивание шин.

Кроме того, в таких раздаточных коробках обязательно должен быть устройство, блокирующее включение пониженной передачи при выключенном переднем мосте. Делается это для того, чтобы не допустить передачу чрезмерного крутящего момента на задний мост или заднюю тележку.

***

Раздаточная коробка ГАЗ-66

Раздаточная коробка с блокированным приводом мостов автомобиля ГАЗ-66-11 (рис. 2) включает в себя картер 1, первичный вал 2, вал 3 привода заднего моста, промежуточный вал 11, вал 9 привода переднего моста, зубчатые колеса и механизм переключения передач.

Пониженная передача имеет передаточное число 1,98, прямая – 1, т. е. раздаточная коробка автомобиля ГАЗ-66 способна выполнять дополнительно функцию демультипликатора.

Привод управления раздаточной коробкой механический, дистанционный.

Картер 1 отлит из серого чугуна и является базовой деталью, внутри которой устанавливаются валы с зубчатыми колесами.

Первичный вал 2 является ведущим элементом раздаточной коробки. На переднем конце вала нарезаны шлицы для установки фланца, к которому крепится карданный вал, связанный с коробкой передач. Первичный вал установлен в двух подшипниках.

Передний подшипник – шариковый, жестко фиксирует вал в стенке картера от осевого смещения. Подшипник закрыт крышкой, в которой установлена самоподжимная уплотнительная манжета, работающая по поверхности ступицы фланца.

Задний подшипник роликовый цилиндрический (допускающий температурное изменение длины вала) установлен в расточке зубчатого колеса 4 вала привода заднего моста. На заднем шлицованном конце вала установлено подвижное зубчатое колесо 3 включения заднего моста и пониженной передачи.

Вал привода заднего моста 5 является ведомым валом раздаточной коробки. Вал вращается на двух подшипниках, один из которых установлен в задней стенке картера, а другой – в крышке. Наружный конец вала шлицованный. На нем установлен фланец, к которому крепится карданный вал заднего моста.

В средней части вала установлена шестерня 6 привода спидометра.

Вал имеет уплотнительную манжету.

Промежуточный вал 11 вращается на двух шариковых подшипниках, установленных в стенке картера. По всей длине вала выполнены шлицы, на которых установлены два зубчатых колеса. Зубчатое колесо 10 пониженной передачи установлено неподвижно с помощью стопорного кольца, а зубчатое колесо 7 включения переднего моста имеет возможность перемещаться вдоль вала. Концы вала закрыты крышками.

Вал привода переднего моста 9 также установлен на двух подшипниках. На шлицах вала неподвижно закреплено зубчатое колесо 8 привода переднего моста, а на противоположном конце – фланец крепления карданного вала переднего моста.

Вал уплотняется уплотнительной манжетой.

Механизм переключения передач (рис. 2, б) состоит из двух штоков 12 и 18 с вилками 13 и 17, фиксаторов и блокирующего устройства.

Перемещение с помощью механизма переключения передач зубчатого колеса 3 в сторону вала привода заднего моста и введение его в зацепление с внутренним зубчатым венцом зубчатого колеса 4 обеспечивает включение прямой передачи, при которой крутящий момент передается напрямую с первичного вала 1 на вал 5 привода заднего моста.

Зубчатые колеса 4 и 8 связаны через валы привода мостов с колесами передней и задней осей и, поскольку они имеют одинаковый диаметр и число зубьев, вращаются с равными угловыми скоростями. Поэтому перемещением подвижного зубчатого колеса 7 можно включить передний мост прямо на ходу при движении автомобиля на прямой передаче.

Включение пониженной передачи вследствие отсутствия синхронизаторов производится перемещением и введением в зацепление зубчатого колеса 3 с зубчатым колесом 10 промежуточного вала только при полной остановке автомобиля.

Блокирующее устройство механизма переключения передач не позволяет включить пониженную передачу без выключения переднего моста и выключить передний мост при включенной пониженной передаче. Осуществляется это благодаря двум сухарям 15, расположенным между штоками, на боковых поверхностях которых выполнены выемки различной глубины.

На штоке 12 включения пониженной передачи имеется три выемки (лунки). Между выемками соответствующими нейтральной передаче и прямой передаче, боковая поверхность ползуна сточена под лыску, поэтому при перемещении штока во время включения прямой передачи сухарь сдвигается на относительно небольшое расстояние, сжимая пружину 16.

При перемещении штока в другую сторону для включения пониженной передачи при том же положении штока 18 включения переднего моста невозможно, так как из-за отсутствия лыски сухарь должен будет сместиться на большее расстояние, что приведет к упору его в противоположный сухарь. Перемещение штока 12 будет возможным, только если будет включен передний мост и напротив сухарей окажется более глубокая выемка штока 18.

После включения пониженной передачи сухарь устанавливается в неглубокой выемке штока 12, что приводит к блокированию штока 18 включения переднего моста. Выключить передний мост можно только после выключения пониженной передачи.

***



Раздаточная коробка КамАЗ

На автомобиле КамАЗ-4310 установлена механическая двухступенчатая раздаточная коробка с несимметричным межосевым дифференциалом (рис. 3).

Передаточные числа: первая (понижающая) передача – 1,692, вторая (повышающая) передача – 0,917. Поэтому на понижающей передаче раздаточная коробка выполняет дополнительно функцию демультипликатора, а на повышающей — делителя (мультипликатора).

Раздаточная коробка выполнена по трехвальной схеме с соосными выходными валами.

Редуктор раздаточной коробки состоит из картера 10, первичного вала 1, промежуточного вала 21, вала 18 привода переднего моста, межосевого дифференциала, вала 9 привода заднего моста. Все зубчатые колеса редуктора постоянного зацепления со спиральными зубьями.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой, для установки коробки отбора мощности. В гнездо заднего торца картера может устанавливаться односкоростная коробка отбора мощности для привода лебедки, связанная с первичным валом 1 через зубчатое колесо 4.

Первичный 1 и промежуточный 21 валы вращаются на цилиндрических радиальных подшипниках, дифференциал – на цилиндрическом и шариковом радиальных подшипниках. Шарикоподшипник первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущему зубчатому колесу 2 первичного вала приварено зубчатое колесо 3 отбора мощности. Зубчатое колесо 7 понижающей передачи и зубчатое колесо 14 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал – планетарного типа с четырьмя сателлитами 8, солнечным зубчатым колесом 13 и коронным зубчатым колесом 11, соединенным с валом 9 привода заднего моста. Момент вращения от солнечного зубчатого колеса 13 передается на вал 18 привода переднего моста.

При незаблокированном дифференциале обеспечивается распределение крутящих моментов между передним и задними мостами в соотношении 1:2, в соответствии с вертикальными нагрузками на передний мост и заднюю тележку.

В зависимости от дорожных условий дифференциал может быть заблокирован, и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Смазывание зубчатых колес раздаточной коробки осуществляется разбрызгиванием. Для подачи смазочного материала к подшипникам зубчатого колеса понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник (карман) 6, соединенный через отверстия в картере крышки подшипника, штуцере и валу с подшипниковой зоной.

Для включения повышающей передачи муфта 15 вводится в зацепление с зубчатым венцом зубчатого колеса 14. В этом случае крутящий момент от первичного вала 1, через ведущее зубчатое колесо 2, промежуточное зубчатое колесо 22, зубчатое колесо 14 повышающей передачи, муфту 15 передается на водило 16 дифференциала и распределяется между валами привода ведущих мостов.

Для включения понижающей передачи необходимо муфту 5 сместить вправо. При этом соединятся зубчатые колеса 22 и 7 и крутящий момент от ведущего зубчатого колеса 2 первичного вала 1, через промежуточное зубчатое колесо 22 и муфту 5 будет передаваться на зубчатое колесо 7 понижающей передачи, далее через ведущее зубчатое колесо 12 дифференциала на водило 16 и распределяться между валами привода мостов.

Переключение передач в раздаточной коробке осуществляется дистанционно – мембранными пневматическими камерами. Воздух в пневматические камеры переключения передача подается электропневматическими клапанами (рис. 3, а), управляемыми из кабины водителя трехпозиционным переключателем.

Блокировка дифференциала происходит при введении в зацепление муфты 17, сидящей на шлицах вала 18 привода переднего моста с зубчатым сектором на передней части водила 16.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневматической камерой 19, воздух в которую подается через пневматический кран, установленный в кабине под панелью приборов.

***

Коробка отбора мощности



k-a-t.ru

Раздаточная коробка: устройство, принцип работы

Раздаточная коробка (РК) устанавливается в автомобилях, пригодных для езды по бездорожью. Иными словами, она присутствует в транспортных средствах с полным приводом, а в тех, у кого привод передний или задний — отсутствует.

Назначение раздаточной коробки заключается в регулировке крутящего момента, работающего в ходовой части машины. Она и приходит на помощь автомобилям в прохождении сложных и ландшафтных трасс.

Но давайте поговорим об этом приборе подробнее. Для начала разберёмся, где его искать.

Где искать раздаточную коробку?

Расположение РК может отличаться в зависимости от производителя и модели автомобиля.

Иногда создатели авто ставят её за КПП, разделяя с этим устройством.

Однако часто можно обнаружить коробки передач, в устройство которых входят раздаточные.

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

  • Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
  • Месторасположения приводных валов.
  • Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Из чего состоит раздаточная коробка?

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

  • Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
  • Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
  • В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
  • В большинстве полноприводных авто есть также понижающая передача. Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
  • Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

Теперь «плюсы»:

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку.

carextra.ru

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;
34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Разборка и сборка раздаточной коробки

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

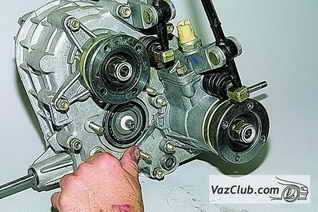

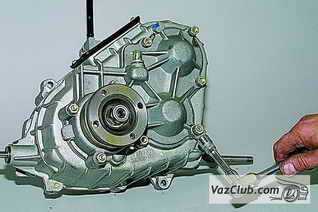

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

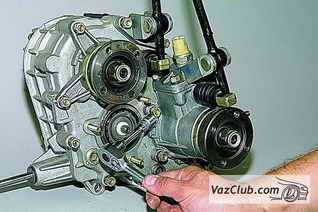

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

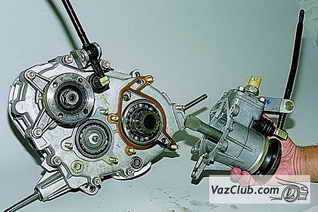

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

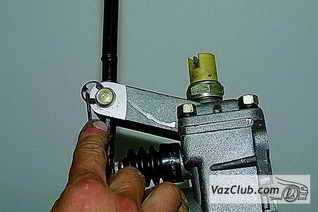

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

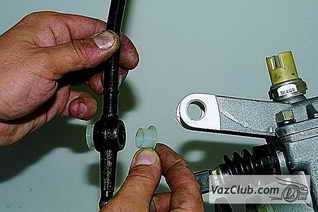

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

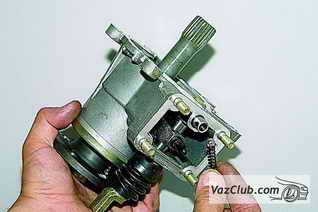

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

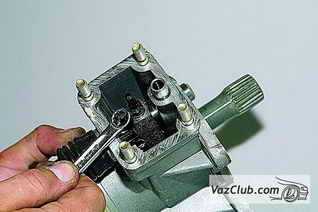

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

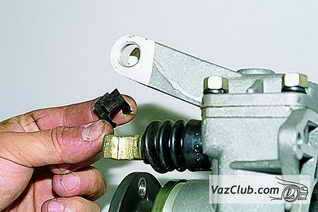

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

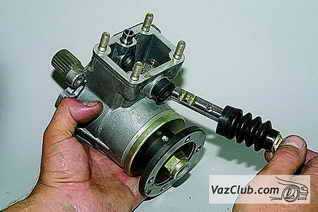

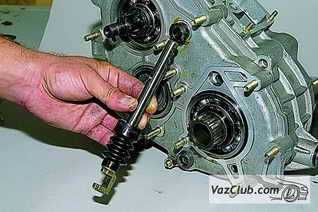

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

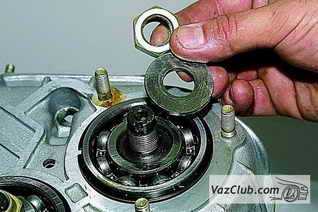

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

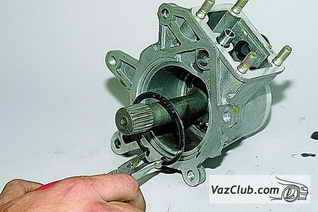

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

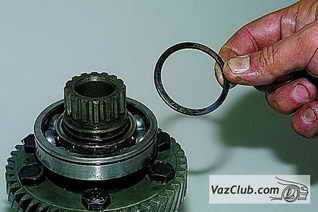

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

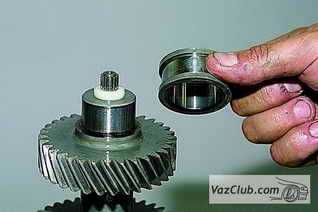

Зацепив трехлапым съемником наружное кольцо подшипника,…

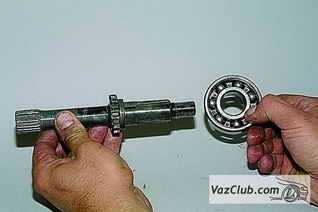

…спрессовываем подшипник.

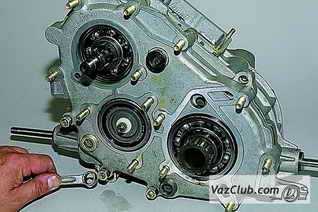

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

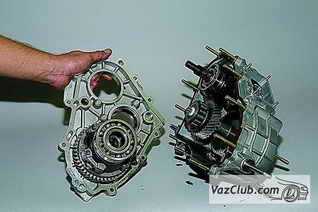

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

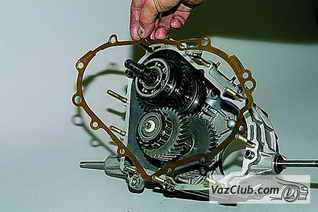

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

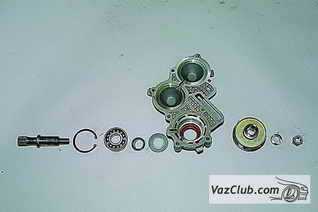

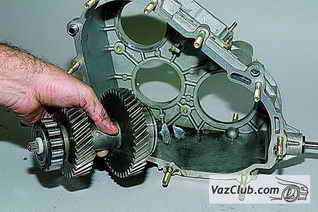

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.

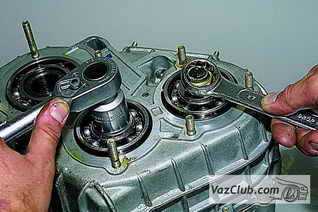

Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

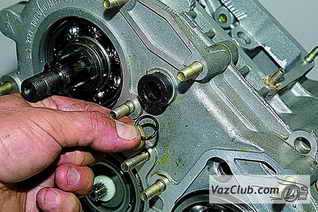

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

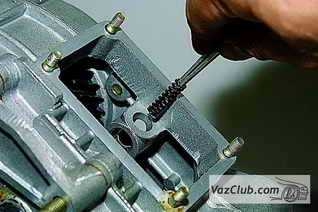

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

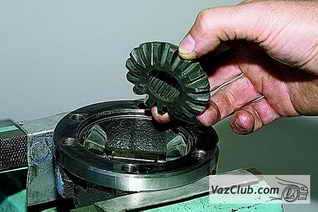

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала ваз 2121, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач нива 2131. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль ваз 2121, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку ваз 2131 вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Загрузка…

Понравилась статья? Поделиться с друзьями:

pronivu.ru

Раздаточная коробка. Назначение и типы

Раздаточная коробка служит для распределения вращающего момента между ведущими мостами. Кроме того, в раздаточной коробке может осуществляться также увеличение момента, подводимого к ведущим колесам ТС. Как правило, в раздаточной коробке предусматривается устройство для включения и отключения переднего ведущего моста, а иногда от раздаточной коробки обеспечивается привод дополнительных агрегатов (например, коробки отбора мощности).

Рис. Устройство раздаточной коробки автомобиля КамАЗ:
1 — фланец первичного вала; 2 — первичный вал; 3, 4, 8, 13,75, 17, 40 — подшипники; 5 — ведущая шестерня; 6 — крышка верхнего люка; 7 — шестерня отбора мощности; 9 — муфта включения коробки отбора мощности; 10 — коробка отбора мощности; 11 — маслосборник; 12 — шестерня понижающей передачи; 14 — штуцер; 16 — сателлит; 18 — вал привода задних мостов; 19 — задняя обойма дифференциала; 20 — эпициклическая шестерня; 21 — ведущая шестерня межосевого дифференциала; 22 — солнечная шестерня; 23 — передняя обойма; 24 — картер раздаточной коробки; 25 — шестерня повышающей передачи; 26 — крышка картера раздаточной коробки; 27 — пробка; 28, 30, 41 — муфты; 31 — ведущая шестерня привода датчика электрического спидометра; 32 — вал привода переднего моста; 33 — вилка; 34 — пружина; 35 — шток; 36 — диафрагма; 37 — выключатель; 38 — замок; 39 — промежуточный вал; 42 — промежуточная шестерня

Для увеличения вращающего момента, подводимого к ведущим колесам (что необходимо в тяжелых условиях движения), раздаточные коробки обычно выполняют двухступенчатыми, причем высшая передача имеет передаточное число, равное единице (или около единицы), а низшая (первая) передача — около двух. Наличие двух передач увеличивает число ступеней и диапазон изменения передаточного числа трансмиссии ТС, что повышает возможность подбора выгоднейшей передачи в соответствии с условиями движения.

Применяются раздаточные коробки с блокированным приводом, когда приводы всех мостов постоянно жестко связаны друг с другом и всегда вращаются с одинаковыми угловыми скоростями. В таких раздаточных коробках обычно имеется устройство для отключения привода переднего моста, например, при движении в хороших условиях (по твердому покрытию с высоким коэффициентом сцепления), что позволяет снизить расход топлива, уменьшить нагрузки в трансмиссии и износ шин.

В некоторых конструкциях раздаточных коробок установлен специальный механизм — межосевой дифференциал, который распределяет вращающий момент, подводимый от двигателя к раздаточной коробке, на ведущие мосты в необходимом соотношении пропорционально сцепному весу, приходящемуся на эти мосты. Дифференциал также позволяет колесам разных ведущих мостов вращаться с неодинаковыми угловыми скоростями, что устраняет возможность их проскальзывания, уменьшает нагрузки в трансмиссии и износ шин. Используют дифференциалы с коническими и цилиндрическими шестернями. Для повышения проходимости ТС межосевые дифференциалы иногда выполняют с принудительной блокировкой или самоблокирующимися.

На некоторых быстроходных гусеничных машинах устанавливают распределительную коробку, позволяющую получать различные режимы работы трансмиссии, например одновременную или раздельную работу гусеничного и водоходного движителей, раздельный или одновременный привод других агрегатов (насосы, лебедки и др.).

Рис. Раздаточная коробка четырехосного автомобиля:
1 — поддон; 2 — дифференциал в сборе; 3 — муфта блокировки дифференциала; 4 — нижний вал; 5 — суппорт стояночного тормоза; 6 — картер привода передних мостов; 7, 13 — вилки; 8 — пневмопереключатель; 9 — промежуточный вал; 10 — верхний вал; 11 — картер раздаточной коробки; 12 — муфта переключения передач; 14 — крышка картера; 15 — шестерня привода коробки отбора мощности; 16 — картер коробки отбора мощности; 17 — масляный насос; 18 — ведомая шестерня дифференциала; 19 — крышка привода задних мостов в сборе; 20 — фильтр; 21 — пробка сливного отверстия

ustroistvo-avtomobilya.ru

Устройство и функционирование раздаточной коробки

Каждое автотранспортное средство с полным приводом обладает раздаточной коробкой. На тех машинах, которые имеют всего один привод, коробки не устанавливаются. Такого рода механизм необходим, дабы разделять и передавать ходовой части — крутящий момент. Способность раздатки заключается в том, чтоб предоставить помощь в момент поездки через участки с ограниченной проходимостью для авто. Данное устройство можно обнаружить за КПП. Бывает и такое, что раздатка находится в совместной конструкции с коробкой передач или же отдельно.





Структура раздаточной коробки

Несхожее строение и свойства наблюдаются у большинства автомобилей. Каждый из них состоит из коробок: цепная и зубчатая передача крутящего момента, понижающая передача, ведущий вал, приводной вал, дифференциал под межосевой блокиратор.

Несколько применяемых валов в подобной раздаточной коробке, пребывают связанными.  Применяя любую передачу — крутящего момента достигает приводной вал. Можно найти автотранспорт, который не содержит понижающего ряда, и нет между осями дифференциала. Вот, к примеру, у кроссоверов нет понижающей передачи.





Какие бывают понижающие коробки

В современное время можно встретить 3 вида раздатки таких, как:

1. По неодинаковой численности передач.

2. По нахождению приводного вала.

3. По видам привода так называемого ведущего моста.

По месторасположению валов попадаются коробки, как блокированные, так и дифференциальные.

Основа функционирования раздаточной коробки и предназначение узлов





Дифференциал межосевой

Такой компонент рассчитан, дабы разделять крутящийся момент на отдельную ось. Из-за этого функционирует приводной вал с различными оборотами. Установленная черта значима при совершении поворота и разворотов на автотранспорте. Все колеса проходят индивидуальную дистанцию, по этому поводу необходимо, дабы они вращались с несхожими скоростями. В ситуации, когда у автотранспорта нет раздаточной коробки с межосевым дифференциалом, устранить эту трудность можно, если отключить любую ось. Даже автолюбитель без навыков, сможет сделать это, без особых усилий. Имеются 2 типа дифференциалов – симметричные и несимметричные. На симметричных дифференциалах крутящий момент разделяется на одинаковые части, а на несимметричном в индивидуальной зависимости. Стоят дифференциалы очень дорого, отчего и починка их будет бить по карману.





Блокиратор для межосевого дифференциала

Дабы автотранспорту было уютно в условиях сельской и полевой местности у дифференциала между осями устанавливается блокиратор. Такая деталь была сделана, чтобы колеса при необходимости имели идентичную скорость. Блокировать колеса на таком оборудовании можно, как собственноручно, так и автоматически. Починка блокиратора занимает много времени и усилий. Посредством вискомуфты, блокиратор реализовывает свое функционирование. Это обыкновенное оборудование, которое совершает блокирующие действия. Работа вискомуфты заключается в следующем: у нее есть диски, и расположены они внутри жидкости. Некоторая часть дисков соединяется со ступицей, а другие к корпусу. В момент буксовки колес автотранспорта, одни из дисков совершают движение энергичней, нежели другие. Поэтому увеличивается температура жидкости, и тем самым соединяет корпус и ступицу. Такая система стала очень известной и потребляемой, потому, что стоит недорого. Конечно, имеются и минусы:

1.  Проявляются они в позднем срабатывании, за счет этого колеса автотранспорта буксуют.

2.  Наличие в автотранспорте ABS, запрещается применять блокиратор через функциональные не состыковки.

3.  Перегрев при частой работе.

4.  Нельзя совершить все блокирование дифференциала.





Дифференциал Torsen

Из-за применения червячной передачи функционирует устройство.  При прямом передвижении автотранспорта на дорожном полотне, благодаря дифференциалу крутящийся момент делится одинаково на каждую ось. В момент буксировки из-за применения червячной передачи, крутящийся момент перемещается на иную сторону оси. По словам автовладельцев, у такого оборудования нет прочности, и зачастую приходится производить починку. Дифференциал Torsen в основном можно увидеть на крассоверах.





Фрикционная муфта с большим количеством дисков

Это приспособление представляет собой диски, они имеют установленную степень сжатия. С помощью него можно разделить вращающий момент, отталкиваясь от выделенных обстоятельств. В период стандартного функционирования момент разделяется одинаково, а когда получается буксировка муфты, имеет свойство сжиматься. Из-за этого получается частичная, а иногда полная буксировка дифференциала. Дабы функционировала муфта, к ней крепят привод. Он бывает:

· Гидравлический;

· Электрический.





Передача при помощи цепи

Чтобы перераспределить крутящий момент создали цепь в раздаточной коробке. Благодаря взаимной работе цепи и 2 колесам с зубьями происходит цепная передача. Иногда случаются периоды, когда на смену цепной передачи приходится применять зубчатую. Сравнивая эти две передачи, то зубчатая наиболее надежная.

Вследствие чего раздатка получила свое название

Свое наименование коробка наследовала вследствие тесной связи с коробкой передач. При малых оборотах автотранспорта распространяется крутящий момент, потому, что у коробки есть, как понижающая передача, так и демультипликатор.

Поэтому автотранспорт может ездить в сложных условиях, без наличия дорожного полотна. Снизить обороты вращения валов помогает демультипликатор, вследствие этого большой крутящийся момент не пропадает. Благодаря понижающему ряду, автотранспорт может иметь еще некоторое количество передач. В момент аварийных ситуаций автомобилист будет иметь больше шансов, дабы рассчитать нужное передаточное число. Такого рода оборудование продлевает работоспособность коробки передач, при этом экономя расходы владельца авто.





Повреждения и починка раздаточной коробки передач

Роздатка — очень дорогостоящее оборудование.  По этой причине, следует грамотно ухаживать за ней и вовремя выполнять починку, дабы продлить срок эксплуатации. Зачастую автомобилисты не в восторге от включения передачи, потому, что тратят много усилия. В основном, такое получается из-за потёртости вилок передач и штоков. Вследствие задиров на зубчатых колесах механизма возникает такая неприятность. Не исключение и плохая работоспособность фиксаторов. Когда вы заметили, что изношена вилка или шток, то произведите их смену.

При поездке на автотранспорте можно увидеть автоматическое выключение передач, и случается это из-за потертости зубьев шестерен. В таком случае необходимо срочная замена. Еще по таким признакам различают неисправность крепления вилок.

Посторонний звук при функционировании раздаточной коробки свидетельствует о многих неисправностях:

1.  Повреждены зубья колес.

2.  Сломанное сцепление.

3.  Сильно протерты подшипники.

4.  Некачественное смазывающее вещество.

Собственноручно можно сменить только масло, а более сложные замены должны производить профессионалы. Когда наличие смазывающего вещества меньше установленной пометке, следует возобновить его до нормы. Бывают такие моменты, когда из раздатки вытекает масло, а причина этого, в основном из-за потертости прокладки. Чтобы устранить такого рода проблему, следует заменить прокладку. Раздаточная коробка требует к себе значительного внимания и ухода. Иногда нужно контролировать уровень масла и пополнять его при необходимости. Если возникла утечка, проверьте каждый сальник, а после затяните по туже крепление. Дабы совершить любую починку раздаточной коробки довертись профессионалу, по той причине, что собственноручно может и не выйдет сделать. Если раздатка функционирует исправно, то вы не услышите посторонние звуки. В период переключения передач, она не должна перегреться. Только тогда, когда все условия придерживаются, то означает это одно — коробка в порядке. Ремонт такой детали дорогостоящее удовольствие. Производя частые осмотры и контроль механизма, можно продлить срок эксплуатации. Большинство автомобилистов, которые уже прошли хоть раз ремонт коробки, имеют понятия, что этот процесс стоит значительных расходов. Из этого следует, что нужно все время зрительно проверять. От каждой поломки желательно избавляться сразу, ведь это уменьшит в дальнейшем затраты и гарантирует коробке хорошую работоспособность.





Функционирование раздаточной коробки

Исключительно от конструктивных особенностей зависит работоспособность коробки. Рассматривая ее полностью, можно пронаблюдать, как она совершает работу. Происходит это, благодаря режимам таким, как:

1. Функционируют 2 моста и автоматическая блокировка дифференциала.

2. Функционируют мосты при блокировании межосевого дифференциала.

3. Функционирует задний мост.

4. На пониженной передаче заблокирован дифференциал.

Благодаря специальным рычагам, а также кнопкам, можно выбрать нужный режим.





Значение раздаточной коробки

В условиях бездорожья раздаточная передача имеет огромное значение. Такое оборудование достаточно актуальное среди автомобилистов отечественных и даже зарубежных транспортных средств.

bilety-pdd.com

Раздаточная
коробка, ее привод и схема работы

Раздаточная
коробка, ее привод и схема работы

 Раздаточная
коробка, ее привод и схема работы
 Ведущий раздела SirO

Рис.
15. Раздаточная коробка и ее привод.
1. Ведомая шестерня.
2. Подшипники дифференциала.
3. Пружинная шайба.
4. Стопорное кольцо.
5. Муфта блокировки дифференциала.
6. Зубчатый венец корпуса дифференциала.
7. Зубчатый венец вала привода переднего
моста.
8. Подшипники вала привода переднего моста.
9. Маслоотражатель.
10. Грязеотражатель.
11. Вал привода переднего моста.
12. Фланец.
13. Сальник.
14. Пробка отверстия для выпуска масла.
15. Ведомая шестерня привода спидометра.
16. Ведущая шестерня привода спидометра.
17. Пробка отверстия для заливки и контроля
уровня масла.
18. Передняя крышка коробки передач.
19. Роликовый подшипник промежуточного вала.
20. Кронштейн подвески раздаточной коробки.
21. Крышка подшипника ведущего вала.
22. Упорное кольцо подшипника.
23. Подшипники ведущего вала.
24. Шестерня вьющей передачи.
25. Ступица муфты переключения передач.
26. Муфта переключения передач.
27. Картер раздаточной коробки.
28. Шестерня низшей передачи.
29. Втулка шестерни низшей передачи.
30. Вал ведущий.
31. Задняя крышка.
32. Шариковый подшипник промежуточного вала.
33. Промежуточный вал.
34. Корпус дифференциала.
35. Упорная шайба шестерни привода заднего
моста.
36. Подшипник вала привода заднего моста.
37. Шестерня привода заднего моста.
38. Сателлит.
39. Упорная шайба сателлита.
40. Стопорное кольцо.
41. Ось сателлитов.
42. Пружинная шайба.
43. Шестерня привода переднего моста.
44. Резиновая подушка кронштейна подвески.
45. Ось подвески раздаточной коробки.
46. Вилка муфты блокировки дифференциала.
47. Стопорный болт вилки.
48. Выключатель контрольной лампы
блокировки дифференциала.
49. Защитный чехол штока.
50. Пружина рычага.
51. Шток вилки блокировки дифференциала.
52. Крышка картера привода переднего моста.
53. Стопорная шайба.
54. Втулки оси рычага.
55. Ось рычага.
56. Рычаг блокировки дифференциала.
57. Шток вилки переключения передач.
58. Ось рычага переключения передач.
59. Рычаг переключения передач.
60. Головка рычага.
61. Вилка муфты переключения передач.
62. Дистанционная втулка.
63. Шарик фиксатора.
64. Втулка пружины фиксатора.
65. Пружина фиксатора.
I. Привод раздаточной коробки.

Для распределения усилия на ведущие мосты
автомобиля и трансмиссию введена
раздаточная коробка, которая представляет
собой двухступенчатый редуктор.

Валы, передающие крутящий момент на
передний и задний мосты, связаны между
собой межосевым дифференциалом, что
обеспечивает постоянный привод обоих
ведущих маетой и улучшает устойчивость
автомобиля. Межосевой дифференциал
распределяет усилия на ведущие мосты
автомобиля пропорционально сцепной массе,
т.е. части полной массы автомобиля, которая
приходится на каждую ось ведущих колес.
Кроме того, дифференциал позволяет колесам
ведущих мостов вращаться с различными
скоростями, что устраняет их
проскальзывание и повышенный износ шин, а
также снижает нагрузки в трансмиссии.

Для увеличения проходимости автомобиля
дифференциал может быть заблокирован. При
блокировке дифференциала загорается
контрольная лампа на панели приборов.

Ведущий вал 30 установлен на двух
шарикоподшипниках 23, расположенных в
гнездах передней крышки 18 и картера 27
раздаточной коробки. Внутреннее кольцо
переднего подшипника зажато между буртиком
ведущего вала, упорным кольцом 22 подшипника,
гайкой и фланцем 12, установленными на
шлицах вала 30. Передний подшипник и его
упорное кольцо закрыты крышкой 21, в которой
расположен сальник 13. В осевом направлении
вал зафиксирован установочным кольцом,
расположенным в канавке заднего подшипника.
Это кольцо зажато между картером 27
раздаточной коробки и задней крышкой 31. На
ведущем валу подшипник крепится гайкой с
упорной шайбой. Гайка после затягивания
стопорится за счет вдавливания ее кромок в
пазы вала.

Шестерня 24 высшей передачи вращается на
термообработанной шейке ведущего вала. Она
имеет два зубчатых венца. Большой венец
шестерни находится в постоянном зацеплении
с шестерней промежуточного вала 33; с малым
венцом шестерни соединяется муфта 26 при
включении высшей передачи.

Шестерня 28 низшей передачи также имеет
два венца: малый венец зацепляется с муфтой
26 при включении низшей передачи, а большой
венец находится в постоянном зацеплении с
шестерней промежуточного вала. Шестерня 28
вращается на стальной термообработанной
втулке 29, которая имеет тугую посадку на
ведущем валу.

Между шестернями 24 и 28 на шлицах вала
насажена ступица 25 муфты включения передач.
Промежуточный вал 33 изготовлен в виде блока
двух косозубых шестерен, которые находятся
в постоянном зацеплении с шестернями
высшей и низшей передач ведущего вала.
Передний конец вала опирается на роликовый
цилиндрический подшипник 19, задний — на
шариковый подшипник 32. От осевого смещения
вал удерживается установочным кольцом,
расположенным в канавке заднего подшипника.
Установочное кольцо зажато между картером
раздаточной коробки и задней крышкой 31. На
валу подшипник крепится гайкой с упорной
шайбой.

В передний торец промежуточного вала
запрессована ведущая шестерня 16 привода
спидометра. Ведомая пластмассовая шестерня
15 привода спидометра неразъемно соединена
с валиком, который вращается во втулке и на
выходе уплотнен сальником.

Вал 11 привода переднего моста имеет
зубчатый венец 7, который служит для
блокировки дифференциала. Передний конец
вала опирается на шариковый подшипник 8,
размещенный в картере привода переднего
моста. Фиксация подшипника и фланца на валу
такая же, как и на ведущем валу. От осевого
смещения подшипник удерживается
установочным кольцом, расположенным в
канавке картера привода переднего моста.
Задний конец вала соединяется шлицами с
шестерней 43 привода переднего моста.

Вал привода заднего моста по своей
конструкции и установке аналогичен валу
привода переднего моста, однако не имеет
зубчатого венца блокировки дифференциала.

Дифференциал состоит из разъемного
корпуса 34, обе части которого соединены
болтами. Эти же болты крепят к корпусу
дифференциала ведомую шестерню 1,
находящуюся в постоянном зацеплении с
шестерней промежуточного вала.

Корпус дифференциала вращается в двух
шариковых подшипниках 2. Передний подшипник
удерживается в корпусе дифференциала
пружинной шайбой 3 и стопорным кольцом 4. В
канавке наружного кольца подшипника
расположено установочное кольцо. Такая
фиксация подшипника удерживает
дифференциал от осевого перемещения. На
передней части корпуса дифференциала
имеются шлицы 6. на которых расположена
муфта 5 блокировки дифференциала. В
отверстие корпуса дифференциала
установлена ось 41 сателлитов, которая
фиксируется в корпусе пружинной шайбой 42 и
стопорным кольцом 40. На оси расположены два
сателлита 38, которые находятся в постоянном
зацеплении с шестернями привода переднего
и заднего мостов.

Картер 27 раздаточной коробки отлит из
алюминиевого сплава. Передняя 18 и задняя 31
крышки раздаточной коробки крепятся к
картеру шпильками и гайками по всему
периметру разъема. Точность центрирования
базовых деталей обеспечивают два
установочных штифта, на которые
устанавливается передняя крышка. Между
картером и крышками расположены
уплотнительные прокладки. В передней
крышке находятся маслоналивное и
маслосливное отверстия, закрытые
резьбовыми пробками 17 и 14. В верхней части
картера имеется люк, закрытый крышкой.

Привод раздаточной коробки механический.
Рычаг 59 переключения передач шарнирно
установлен в проушинах кронштейна на оси 58.
Ось проходит через капроновые втулки 54,
которые установлены в отверстия рычага, и
удерживается стопорной шайбой 53. Нижний
конец рычага входит в паз штока 57 и уплотнен
в нем фигурной пружиной 50. Такое уплотнение
устраняет вибрацию рычага и уменьшает шум
при движении автомобиля.

Вилка 61 включения передач заходит в паз
скользящей муфты включения передач; на
штоке вилка крепится стопорным болтом.
Отверстие, через которое проходит шток,
уплотнено сальником и защищено резиновым
чехлом. В нейтральном и включенном
положениях шток 57 удерживается шариковым
фиксатором, состоящим из шарика 63 и пружины
65. Детали фиксатора размещены в стальной
втулке 64, запрессованной в отверстие
картера раздаточной коробки.

Муфта 5 блокировки дифференциала
расположена на шлицевой части корпуса
дифференциала. При блокировке
дифференциала она соединяет вал привода
переднего моста с корпусом дифференциала,
что приводит к выключению дифференциала. В
паз муфты заходит вилка 46, закрепленная на
штоке 51 болтом. Шток вилки блокировки
дифференциала фиксируется в нейтральном и
включенном положениях так же, как и шток 57
вилки включения передач.

Рис.
16. Схема работы раздаточной коробки.
1. Сальник.
2. Упорное кольцо переднего подшипника
ведущего вала.
3. Крышка переднего подшипника.
4. Передний подшипник ведущего вала.
5. Передняя крышка раздаточной коробки.
6. Шестерня высшей передачи.
7. Ступица муфты включения передач.
8. Муфта включения передач.
9. Шестерня низшей передачи.
10. Картер раздаточной коробки.
11. Задний подшипник ведущего вала.
12. Ведущий вал.
13. Задняя крышка раздаточной коробки.
14. Промежуточный вал.
15. Задний подшипник промежуточного вала.
16. Задний подшипник корпуса дифференциала.
17. Установочное кольцо подшипника вала
привода заднего моста.
18. Подшипник вала привода заднего моста.
19. Маслоотражатель сальника.
20. Фланец вала привода заднего моста.
21. Упорное кольцо подшипника.
22. Вал привода заднего моста.
23. Корпус дифференциала.
24. Шестерня привода заднего моста.
25. Сателлит.
26. Ось сателлитов.
27. Стопорное кольцо оси сателлитов.
28. Пружинная шайба.
29. Ведомая шестерня.
30. Стопорное кольцо подшипника корпуса
дифференциала.
31. Муфта блокировки дифференциала.
32. Вал привода переднего моста.
33. Картер привода переднего моста.
34. Стопорное кольцо подшипника вала привода
переднего моста.
35. Пружинная шайба подшипника
дифференциала.
36. Передний подшипник корпуса
дифференциала.
37. Ведомая шестерня привода спидометра.
38. Корпус привода спидометра.
39. Передний подшипник промежуточного вала.
40. Коробка передач.
41. Эластичная муфта.
42. Шарнир равных угловых скоростей.
43. Раздаточная коробка.
44. Регулировочные прокладки.
45. Кронштейн подвески раздаточной коробки.
46. Кронштейн задней подвески двигателя.
I. Включена высшая передача.
II. Включена низшая передача.
III. Дифференциал блокирован, включена
низшая передача.

При движении автомобиля по дорогам с
твердым покрытием и при хорошем сцеплении
колес с полотном дороги следует двигаться
на высшей передаче без блокировки
дифференциала При этом скользящая муфта 8
через ступицу 7 соединяет ведущий вал 12 с
шестерней 6 высшей передачи, и крутящий
момент будет передаваться с ведущего вала и
ступицу на муфту 8 включения передач, затем
через шестерню 6 высшей передачи на
шестерню постоянного зацепления
промежуточного вала и от нее на ведомую
шестерню 29 и корпус 23 дифференциала. Корпус
дифференциала через ось 26 и сателлиты 25
передает крутящий момент на шестерни 24
привода переднего и заднего мостов. Через
эти шестерни крутящий момент передается на
валы 22 и 32 привода переднего и заднего
мостов. Величина передаваемого крутящего
момента находится в прямой зависимости от
нагрузки на мостах.

Для преодоления крутых подъемов, при
движении по слабым грунтам, а также для
получения устойчивой минимальной скорости
движения на дорогах с твердым покрытием,
необходимо включить низшую передачу.
Переключать высшую передачу на низшую
можно только после полной остановки
автомобиля. При этом скользящая муфта 8
блокирует ведущий вал с шестерней 9 низшей
передачи, и крутящий момент от ведущего
вала через муфту 8 и шестерню 9 передается на
промежуточный вал. От вала 14 крутящий
момент передается через шестерню
постоянного зацепления на ведомую шестерню
29, корпус дифференциала и через ось 26 и
сателлиты 25 на шестерни и валы привода
переднего и заднего мостов.

Для преодоления труднопроходимых
участков дорог следует блокировать
дифференциал, т. е. соединить скользящей
муфтой 31 зубчатый венец (шлицы) вала 32
привода переднего моста и корпус
дифференциала. При этом дифференциал
выключается, т. е. валы привода переднего и
заднего мостов будут вращаться как одно
целое, и на оба моста будет передаваться
крутящий момент одной величины, что
улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и
блокировать дифференциал можно во время
движения автомобиля при любой скорости.

Переключение передач и блокировку
дифференциала проводите при выключенном
сцеплении.

В процессе эксплуатации автомобиля из-за
износа или повреждения деталей карданной
передачи, опор двигателя и раздаточной
коробки может возникнуть вибрация
раздаточной коробки.

Если вибрация раздаточной коробки и пола
кузова ощущается в зоне передних сидений
при трогании автомобиля с места и разгоне
на I, II и III передачах, то следует проверить
крепление и состояние болтов эластичной
муфты, а также затяжку болтов крепления
опор раздаточной коробки и задней опоры
коробки передач.

Если вибрация раздаточной коробки
появляется при движении автомобиля (наиболее
характерно при скорости 80-90 км/час), то
следует проверить затяжку болтов крепления
не только указанных выше соединений, но
также проверить состояние карданных
шарниров промежуточного, переднего и
заднего карданных валов.

Шумы при повороте автомобиля или
пробуксовке колес возникают при
повреждении или предельных износах деталей
дифференциала раздаточной коробки.

Затрудненное переключение передач или
блокировки дифференциала возможно при
износе или повреждении муфт переключения и
блокировки дифференциала или зубчатых
венцов на шестернях и валах. Эта же
неисправность возникает при деформации
вилок и штоков привода раздаточной коробки.
При очень длительной эксплуатации возможно
заедание рычагов привода на осях из-за
износа втулок и осей рычагов.

Чтобы предупредить указанные
неисправности, следует правильно
пользоваться раздаточной коробкой и
своевременно и в полном объеме проводить
техническое обслуживание автомобиля. Оно
сведено к минимальному количеству операций
и заключается в следующем: после пробега
автомобилем первых 2000-3000 км, а также через
каждые 30000 км пробега заменяют масло в
раздаточной коробке, а через каждые 10000 км
пробега проверяют уровень масла. Замену
масла следует проводить после поездки, пока
масло разогрето. Отработавшее масло
сливают через отверстие, закрываемое
пробкой 14 . Новое масло заливают через
отверстие, закрываемое пробкой 17, до уровня
нижней кромки этого отверстия.

Разработана следующая методика
определения причин вибрации раздаточной
коробки.

Испытание №1. Устанавливают рычаги
раздаточной коробки и коробки передач в
нейтральное положение и заводят двигатель.
Устанавливают частоту вращения
коленчатого вала двигателя равной скорости
автомобиля, при которой наступила вибрация.
Если на стоящем автомобиле вибрация
сохраняется, то следует проверить
крепление и состояние опор двигателя, так
как они являются причиной вибрации.

Испытание №2. Если при первом испытании
вибрация не обнаружена, то устанавливают
рычаги раздаточной коробки в нейтральное
положение, заводят двигатель, включают в
коробке передач прямую передачу и
устанавливают частоту вращения
коленчатого вала двигателя
соответствующей скорости движения
автомобиля, при которой наступала вибрация
раздаточной коробки. Если на стоящем
автомобиле при такой частоте вращения
коленчатого вала вибрация наблюдается, то
ее причиной является неисправность
промежуточного вала (дисбаланс, изгиб болтов
крепления или фланца эластичной муфты,
заедание в карданном шарнире).

Испытание Nо 3 Если при испытаниях №1 и №2
вибрация не обнаружена, то переходят к
испытанию Ns 3. Разгоняют автомобиль до
скорости, при которой наступает вибрация, и
устанавливают рычаги раздаточной коробки и
коробки передач в нейтральное положение.
Если вибрация сохраняется, то ее причиной
является неисправность переднего или
заднего карданных валов (дисбаланс,
заедание карданных шарниров) или дисбаланс
межосевого дифференциала.

После ремонта автомобиля вибрация может
происходить из-за неправильной центрации
раздаточной коробки, когда не обеспечена
соосность валов раздаточной коробки и
коробки передач. Центрация раздаточной
коробки обеспечивается подбором
регулировочных прокладок 44, которые
устанавливаются под кронштейнами
раздаточной коробки.

www.niva-faq.msk.ru

Раздаточные коробки передач (раздатка) — назначение, классификация, типы раздаточных коробок передач

Раздаточной коробкой передач называется дополнительная коробка передач, распределяющая крутящий момент двигателя между ведущими мостами автомобиля.

Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она одновременно выполняет функции демультипликатора, что позволяет увеличить диапазон передаточных чисел коробки передач и эффективнее использовать автомобили в различных дорожных условиях.

В зависимости от назначения автомобилей на них применяются раздаточные коробки различных типов (схема 1).



Схема 1 – Типы раздаточных коробок, классифицированных по различным признакам


Раздаточные коробки с соосными валами привода ведущих мостов имеют широкое применение, так как они позволяют использовать для переднего и заднего ведущих мостов одну и ту же главную передачу (взаимозаменяемую). Однако в этом случае ведущая шестерня главной передачи переднего моста, имея левое направление спирали зубьев, будет работать на «ввинчивание». Поэтому при ослаблении затяжки ее подшипников может произойти заклинивание главной передачи переднего ведущего моста.




Раздаточные коробки с несоосными ведомыми валами в отличие от раздаточных коробок с соосными ведомыми валами не имеют промежуточного вала. Они более компактны, менее металлоемки, более бесшумны при работе и имеют более высокий КПД.

Раздаточные коробки с блокированным приводом ведущих мостов позволяют использовать полную по условиям сцепления ведущих колес с дорогой тяговую силу без их пробуксовывания. Однако при движении автомобиля на повороте или на неровной дороге при блокированном приводе неизбежно проскальзывание колес, так как передние колеса проходят больший путь, чем задние. В этом случае увеличивается изнашивание шин, расход топлива и происходит перегрузка деталей трансмиссии. Для устранения таких отрицательных явлений передний мост отключают при движении по дорогам с твердым покрытием и включают только на тяжелых участках дороги.

Раздаточные коробки с дифференциальным приводом ведущих мостов исключают возникновение перечисленных выше отрицательных явлений. Применяемый в этих коробках межосевой дифференциал позволяет приводным валам ведущих мостов вращаться с разными скоростями и распределять крутящий момент двигателя между мостами в соответствии с воспринимаемыми ими вертикальными нагрузками. Если нагрузки одинаковы по величине, то используют симметричный дифференциал, а если неодинаковы, то несимметричный.

При раздаточных коробках с дифференциальным приводом передний мост постоянно включен. В результате изнашивание шин меньше, чем при отключении переднего моста. Однако межосевой дифференциал ухудшает проходимость автомобиля, так как при буксовании на месте одного из колес автомобиль не может начать движение. Поэтому для повышения проходимости межосевые дифференциалы выполняют с принудительной блокировкой.

Наибольшее распространение на автомобилях повышенной проходимости получили двухступенчатые раздаточные коробки.







Примеры конструкции


carspec.info
