Схема подключения тахометра ваз 2107: Схема подключения тахометра ВАЗ

Содержание

Схема подключения тахометра ВАЗ | 2 Схемы

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  • Кабель белого цвета необходимо для соединения подсветки.
  • Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  • Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  • Коричневый проводок подключается к выводу К+ на катушке.
  • Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  • Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

  1. тахометр ВАЗ;
  2. маршрутный компьютер;
  3. контроллер ЭСУД;
  4. датчик положения коленвала;
  5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
  2. окисление или подгорание коричневого провода на катушке зажигания;
  3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  4. износ подшипника вала трамблёра;
  5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
  6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  • Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  • Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  • При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  • Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Схема подключения тахометра ваз 2107 инжектор

При переделки классики на инжектор иногда возникает проблема с тахометром. Ну как проблема, он тупо не работает. Какие есть выходы? Можно поставить приборку 2107, в которой предусмотрена работа тахометра с сигналом от ЭБУ, либо если тахометр 2106, поставить в него внутренности того же инжекторного тахометра 2107, еще вариант купить что-нибудь китайское, которое понимает сигнал с контроллера.

Так как я нищеброд студент, и денег особо нету что-либо покупать дополнительно, поэтому я взял сигнал с модуля (катушки) зажигания.

Для этого нужно два полупроводниковых диода (я взял с запасом по 10А), а также, по желанию, два зажима-токосъемника (не знаю как их правильно назвать) они нужны чтобы не резать провода с модуля, а просто защелкнуть их на провод и вставить клемму (фото, к сожалению, нету, вещь удобная, но это по желанию).

Прилагаю схему, как это все подключить:

Видео работы тахометра:

Советы для автомобилистов

На автомобиле ВАЗ-2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблёму придётся искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.

На инжекторном двигателе автомобиля ВАЗ-2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идёт от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвёртый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путём замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.

Причиной нарушений в работе тахометра, может стать замена заводских проводов высокого напряжения на более современные, силиконовые. Но учитывая то, что сопротивление у них разное, стрелка тахометра начинает дёргаться.

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.


Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.
Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.
Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода.
Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.
Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

Схема Подключения Тахометра Ваз - tokzamer.ru

Если тахометр не работает: нужно проверить, правильно ли подключены все соответствующие провода.


Показания не родного механизма будут не верными.

Установка тахометра на автомобиль с бензиновым двигателем Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Трещины в печати необходимо устранять пропаиванием с отрезком зачищенного монтажного провода — мягкие припои ПОС не обеспечивают достаточной прочности.
Подключение инжекторного тахометра в ВАЗ — 2103/06

Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Проверьте на обрыв обмотку миллиамперметра — ее сопротивление должно быть около Ом владимирская КП. Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе.

Для повышения помехоустойчивости тахометра рекомендуется добавить на плате два керамических конденсатора. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра.

В случае контактной системы соединения производятся следующим образом: Левый вывод тахометра красный подключается к плюсу замка зажигания.

Неоднократно в Нивской конференции описывалось нарушение работы тахометра при замене штатных высоковольтных проводов системы зажигания на силиконовые.

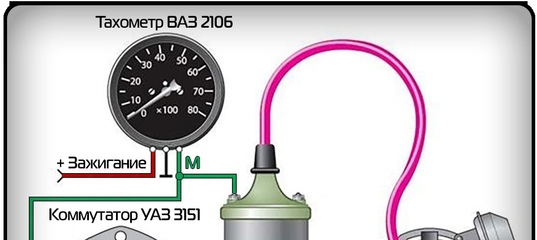

Подключение тахометра ВАЗ 2106 на УАЗ 469

Особенности тахометра

Устанавливать тахометр и собирать КП — в порядке, обратном описанному. Снимите с КП козырек с защитным стеклом. Наиболее рационально использование тиристорного регулятора напряжения с параллельным включением тиристоров. Проверьте систему зажигания.


Если обнаружится, что в диапазоне малых оборотов показания ТХ становятся равными нулю или резко занижены по сравнению с образцовым прибором, следует увеличить емкость конденсаторов С1 и С2 до уравнивания показаний приборов.

Таким образом, кроме необходимости обеспечить питание стабильным напряжением о чем говорилось выше нужно обеспечить подачу на вход тахометра импульсов от обоих цилиндров. У карбюраторных машин входной импульс с вывода «К» катушки зажигания подается на контакт 3 разъема «А» красного.

Затем производится обратная сборка генератора. Обязательно нужно замкнуть контакт, отходящий от маслонасоса.

Подключение тахометра к элементам электронной системы зажигания очень похоже: Красный провод соединяется с замком зажигания.

Белый провод включается в цепь питания подсветки приборной панели.

У венгерского тахометра ток в обмотку миллиамперметра идет с контактных площадок платы через упругие ползунки. Перед тем как подключить тахометр на ВАЗ, нужно ознакомиться с назначением всех проводов: Белый — предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
подключение тахометра ваз 2110

См. также: Выключатель profitec как подключить

Если прибор не работает или работает некорректно

Импульсы с катушки через этот шнур будут управлять показаниями тахометра. Для повышения помехоустойчивости тахометра рекомендуется добавить на плате два керамических конденсатора.

Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Шкала КП немного изгибается, и через образовавшуюся сверху щель нетрудно тонкой отверткой крутить шлиц подстроечного резистора. Устройство механизма На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой.


Если поломан сам датчик — нужна замена. Коричневый — сигнальный провод, по которому поступают импульсы напряжения с катушки. В нижней части шкалы имеются три отверстия, закрытые цветными пластмассовыми светофильтрами 41, 42 и

Поэтому подбирайте тахометр в соответствии с маркой автомобиля. Так, тахометры для дизельных и бензиновых моторов используют разные методы определения количества поступающих импульсов, поэтому прежде чем приобрести определенный прибор, не забудьте спросить, будет ли тахометр правильно работать на вашем авто. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Во-первых, проверьте его положение: правильно ли он стоит.

Через красный провод поступает питание от аккумуляторной батареи. При бОльших оборотах точность выше, но все равно точным прибором тахометр считать нельзя. Отечественные моторы выдают зарядный ток не более 3. Установка тахометра на автомобиль с бензиновым двигателем Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора.

Как подключить тахометр на ВАЗ.


Внутренний магнитопровод имеет кольцевую часть, которую охватывает катушка 45, закрепленная на держателе Амплитуда этих импульсов может достигать В, поэтому на печатной плате КП установлен дополнительный резистор 91 кОм. В двигателе ВАЗ за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.

Дело в том, что генераторы подвесных моторов имеют одно весьма положительное свойство. При этом интервалы между импульсами будут неравномерные, что, однако, вполне допустимо в диапазоне частот вращения лодочных моторов и никак не сказывается на точности измерения.

Конструкция тахометра ТХ электромеханическая. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Новый вариант входной части показан на рисунке слева от основной схемы тахометра.
Прыгает тахометр или дергается стрелка тахометра? Как починить — смотри в этом видео!

Схема подключения тахометра ВАЗ

Импульс должен формироваться по каждому замыканию вывода 2 на общий провод.

От формирователя запускающие импульсы уже определенной величины и формы Б подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Вторым этапом идёт подключение тахометра к генератору на дизеле. Если неполадок нет, то стрелка будет лежать на нуле.

Ремонтировать тахометр рекомендуется исключительно в автосервисе или на станциях техобслуживания.

На шкале цветными линиями выделены зоны опасных оборотов коленчатого вала. Читайте также: Стартер не щелкает и не крутит на ВАЗ Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Еще он играет и эстетическую роль.

Статья по теме: Прокладка электрических сетей снип

Для чего нужен тахометр

Из этого видео, вы узнаете, как можно доработать тахометр ВАЗ В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

В основе конструкции ТХ лежит миллиамперметр Электрическая схема подключения тахометра ВАЗ Учитывая, что ВАЗ выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Поскольку регулирующие тиристоры включены параллельно диодам выпрямителя, на малых оборотах двигателя они никак не влияют на величину выходного напряжения. Подключение тахометра может быть проведено на любой машине, в независимости от того, какой силовой агрегат расположен в моторном отсеке — дизельный или бензиновый. Хотя эти винты имеют крестообразные шлицы, они под плоскую отвертку. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.

Инструкция по монтажу тахометра

Обратите внимание на то, чтобы лак или термоклей не попали на обмотку или магнитную систему миллиамперметра. Если вы не смогли её найти, нужно выполнить разборку генератора, чтобы добраться до проводов, соединяющих выпрямитель и обмотку. При этом пришлось бы просверлить в задней стенке отверстие и вывести дополнительный вход на винт или просто проводом наружу. Затем проверьте положение нуля.

Возможной причиной этого может быть слабое поле магнитов, шунтируемых стальным маховиком «Вихря». Как работает тахометр Вид тахометра шестерки сзади А теперь нужно рассмотреть конструкцию, из чего состоит тахометр А именно — с тем контактом, на котором появляется напряжение при повороте ключа. Кроме того, он несравненно дешевле любых имеющихся в продаже специальных тахометров для подвесных лодочных моторов как зарубежного, так и отечественного производства.
Ставим панель от Ваз-2106 в 2101, проводка, электрика(короче КОРЧ)

Не работает тахометр ВАЗ 2107

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает тахометр на автомобиле ВАЗ 2107. Тахометр на автомобиле играет очень важную роль и поэтому нельзя затягивать и срочно починить ну или, в крайнем случае, заменить.



Не работает тахометр ВАЗ 2107



Итак, для начала вы должны понимать, что на автомобиле ВАЗ 2107 стоят два типа двигателей, а именно карбюраторный и инжекторный. Соответственно схема подключения тахометра на этих машинах разная. Ну, давайте сначала рассмотрим карбюраторную семёрку.


    Тахометр на карбюраторном двигателе ваз 2107


На карбюраторной семёрке от тахометра выходят три провода. Два провода это плюс и минус (питание) а третий провод подключается к катушке зажигания. Если тахометр вышел из строя то для того чтобы понять причину нужно добраться до клемм которые идут к тахометру и отсоединить.

Вам понадобится три провода для того чтобы присоединить тахометр напрямую к аккумулятору плюс и минус а также к катушке зажигания клемма К. После чего нужно запустить двигатель и посмотреть если тахометр не заработает значит неисправность нужно искать в системе зажигания или в самом тахометре. Но, а если тахометр заработает, значит, проблема в проводке, которая идёт к тахометру.


Тахометр на инжекторном двигателе ваз 2107


Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля.



Вот почему не работает тахометр Ваз 2107



Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках.

Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность.



Причины почему не работает тахометр (видео)





Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока.

Не работает тахометр ВАЗ-2107: причины, что делать?

Что делать, если не работает тахометр на ВАЗ-2107В силу каких причин не хочет функционировать тахометр на 2107-й модели ВАЗ карбюраторного типа, что делать и как осуществить замену прибора, расскажем в данной статье.

Для чего предназначен и как устроен тахометр

В свою очередь, функция тахометра «семерки» заключена в визуализации параметров работы коленчатого вала. Прибор показывает, какова частота оборотов коленчатого вала за 1 минуту. Данные значения, кроме прочего, называют оборотами мотора. В конструктивном плане указанное устройство 2107-го образца ВАЗ являет собой миллиамперметр, совмещенный с электрочастью одного корпуса. Данные составляющие зафиксированы на печатной электронной плате.

Касательно принципа деятельности заметим, что он кроется в замере частоты отправки импульсов в исходной цепи механизма зажигания двигателя. Между тем в ходе действующего силового агрегата собственно за одно вращение валика распределительного прибора контакты, что на прерывателе, смыкаются и размыкаются четырежды. Следовательно, в электронной цепи с одним вращением образуется 4 импульса тока. С повышением повторяемости оборотов коленчатого вала, в свою очередь, повышается и частотность отправки импульсов, что оказывает воздействие на отклонение курсора устройства.

Вероятные повреждения тахометра и методы устранения

В основном причиной поломки устройства является применение неподходящих высоковольтных проводов. Подобный нюанс, кроме прочего, проявляется преимущественно в результате преобразования на силиконовые. Из-за использования последних способна дергаться на приборе стрелка.

Если говорить о неисправностях, при отказе тахометра работать, процесс их нахождения может разниться от типа мотора.

  1. Карбюратор. На таком моторе к устройству подсоединяется 3 провода, 2 – питание, 3-й подключен к катушке. Для определения причины повреждения измерительного прибора необходимо получить подход к контрольному щитку (задней части) и отсоединить клеммы, включенные в прибор. Далее, применив 3 других рабочих проводка, устройство нужно напрямую подсоединить к аккумуляторной батарее и катушке. Во время запуска агрегата прибор должен начать функционировать, если причиной тому цепь. В том случае, если подобного не случилось, нужно искать проблему в зажигании или самом устройстве.
  2. Инжекторный двигатель. В этой ситуации схема подсоединения тахометра отличается. Здесь применяется 4 провода, 2 – питание, 1 направлен к электроблоку управления, еще 1 – к датчику коленвала. Довольно приемлемым вариантом станет выполнение компьютерной диагностики. Кроме того, впору попробовать совершить проверку положения на разъемах контактов либо установить новый ДПКВ.

Замена тахометра самостоятельно: инструкция

О том, что требуется провести обслуживание либо ремонт тахометра, владельцы ВАЗ-2107 в основном вспоминают в том случае, когда прибор вышел из строя.

Замене прибора предшествуют следующие моменты:

  1. Нужно отключить аккумулятор. Отверткой (плоской) поддеть и извлечь 3 рукоятки, вмонтированные на переключателе управления отопителем.
  2. Далее следует открутить гайку, которая держит рычаг сброса параметров одометра, и демонтировать шайбу, закрепленную за ней.
  3. Затем при помощи той же отвертки надо поддеть заглушку болта, удерживающего приборку. Когда она снята, нужно выкрутить винт, который фиксирует щиток к держателю центральной консоли.
  4. Теперь стоит отодвинуть правый участок приборки на максимум, а затем извлечь левый. Таким образом вам удастся получить подступ к щитку сзади. Далее понадобится отсоединить все трубки и разъемы, подсоединенные к щитку.
  5. Далее можно приступать к демонтажу приборной панели. Сняв тахометр, впору установить новый. При правильном подсоединении установленное устройство будет функционировать.

Читайте также: Где находится номер двигателя на ВАЗ-2107

Из-за чего скачет курсор тахометра в «семерке»

Что делать, если не работает тахометр на ВАЗ-2107Заметим, что тахометр хоть и не принадлежит к особо важным элементам ВАЗ-2107, тем не менее его неполадки вызывают некоторый дискомфорт. К тому же обстоятельства, когда скачет тахометр, свидетельствуют о неполадках в системе зажигания или же подачи топливной смеси в двигатель. По этой причине следует разобраться в источнике поломки и немедленно устранить его.

Так, подключение тахометра в «семерке», имеющей двигатель карбюраторного типа, несколько разнится от применяемого на образцах с инжектором. Вместе с тем факторы повреждений и методы их ликвидации схожи.

Карбюратор и инжектор: подключение тахометра

Что касается схемы подключения прибора на транспортном средстве инжектор, здесь имеется отличие в следующем: устройство считывает информацию о вращениях мотора с электроблока управления, а не с элемента системы зажигания (катушки). Очередность подсоединения в целом, равно как и сам принцип работы, тот же. Устройство обладает 3 выводами, к 2 из них подсоединяется «+» со стороны замка зажигания и «масса», а к 3-му направлен проводок от катушки либо электроблока управления.

Обследование системы зажигания

Как уже отмечалось, на тахометре 2107-й модели порядок идентичен для всех образцов. Отличие только в том, где он черпает сведения. В карбюраторном типе авто данные о вращениях мотора скачиваются с катушки, то есть каждые 2 разряда искр на свечах составляют 1 вращение мотора. К тому же тахометр иногда барахлит, когда продырявлена изоляция высоковольтного проводка или же повреждена катушка зажигания. Тогда вероятны в работе мотора перебои, обороты могут плавать. Помимо катушки зажигания и проводков, понадобится осмотреть состояние и настройку контакта прерывателя, а также емкость конденсатора, имеющегося на нем. Поврежденные провода, содействующие неустойчивой деятельности двигателя, зачастую являются причиной скачущего тахометра инжекторного типа на ВАЗ-2107.

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

«Семерочная» приборка с тахометром«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

  1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
  2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

  1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
  2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
  3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
  4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
  5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Открутите болты крепления приборки. 1. Открутите болты крепления приборки. Выкрутите гайку крепления троса спидометра. 2. Выкрутите гайку крепления троса спидометра. Отсоедините разъемы от приборки и снимите ее. 3. Отсоедините разъемы от приборки и снимите ее. Загрузка ... Загрузка ...

Видео «Обзор приборной панели на микроконтроллере»

На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор — Вадим Корнелюк).

Ваз 2107 - Bakıda elanlar: UcuzTap

  • Bütün kateqoriyalar
  • Şəxsi əşyalar
    • Geyim və ayaqqabılar
    • Saat və zinət əşyaları
    • Aksesuarlar
    • Uşaq məhsulları və oyuncaqlar
    • Sağlamlıq və gözəllik
  • Ev və bağ üçün
    • Təmir və Tikinti
    • Mebel və Interyer
    • Məişət texnikası
    • Qab-qacaq və mətbəx ləvazimatları
    • Bitkilər
  • Elektronika
    • Аудио və видео
    • Kompüter aksesuarları
    • Oyunlar, pultlar və proqramlar
    • Masaüstü kompüterlər
    • Komponentlər və monitorlar
    • Planş və Elektron kitablar
    • Noutbuklar və Netbuklar
    • Ofis avadanlığı və istehlak
    • Telefonlar
    • Nömrələr və СИМ-kartlar
    • Фото Texnika
  • Hobbi və asudə
    • Biletlər və səyahət
    • Velosipedlər
    • Kolleksiya
    • Мусиги alətləri
    • Idman və asudə
    • Китаб və jurnallar
    • Ovçuluq və balıqçılıq
    • Tanışlıq
  • Nəqliyyat
    • Avtomobillər
    • Ehtiyat hissələri və aksesuarlar
    • Su nəqliyyatı
    • Motosikletlər və mopedlər
    • Avtobuslar və xüsusi texnika
  • Daşınmaz əmlak
    • Mənzillər
    • Villalar, bağ evləri
    • Torpaq
    • Qarajlar
    • Xaricdə əmlak
    • Obyektlər VƏ ofislər
  • iş və Biznes
    • Иш
    • Biznes üçün avadanlıq
    • Xidmətlər
    • Ərzaq
  • Heyvanlar
    • İtlər
    • Pişiklər
    • Quşlar
    • Akvarium
    • Digər heyvanlar
    • Heyvanlar üçün məhsul

Sayta GİRİŞ

+ Elan Йерлшдир
  • Şəxsi əşyalar
    • Geyim və ayaqqabılar (8756)
    • Saat və zinət əşyaları (17966)
    • Aksesuarlar (5272)
    900 03
  • Uşaq məhsulları və oyuncaqlar (426)
  • Sağlamlıq və gözəllik (9615)
  • Ev və bağ üçün
    • Təmir və tikinti (24095)
    • (5000) мегапиксельная линия (13232) (5000) мегапиксельная линия (13232) (9324) 80006 (5000) мегапиксельная линия (13232) (8996) 80006 (9294) 80006 (9294) 80006 (9294) 80006 (9324) 80006-я мультипликаторы (13610) 80006-я мультипликаторы (9326) 80006-й год -
    • (макс.) 9324 млн. Человек:
    • (междисциплинарная версия):
    • (9324).
    • Qab-qacaq və mətbəx ləvazimatları (9770)
    • Bitkilər (831)
  • Elektronika
    • Audio və видео (13654)
    • Komputer aksesuarları (4932)
    • Oyunlar, pultlar və proqramlar (4152)
    • Masaüstü kompüterlər (1087)
    • Komponentlər və monitorlar (2504)
    • Planşet və elektron kitablar (836)
    • Noutbuklar və нетбуклар (4055)
    • 0006000600060006000
    • Nömrələr və SİM-kartlar (20571) 9 0006
    • Foto texnika (2999)
  • Hobbi və asudə
    • Biletlər və səyahət (77)
    • Velosipedlər (6905)
    • Colleksiya (3481)
    • .9000 мкс 4405)
    • Kitab və jurnallar (2508)
    • Ovçuluq v
  • .

    Ваз 2107 üçün Motor - Bakıda elanlar: UcuzTap

    • Bütün kateqoriyalar
    • Şəxsi əşyalar
      • Geyim və ayaqqabılar
      • Saat və zinət əşyaları
      • Aksesuarlar
      • Uşaq məhsulları və oyuncaqlar
      • Sağlamlıq və gözəllik
    • Ev və bağ üçün
      • Təmir və Tikinti
      • Мебель və Interyer
      • Məişət texnikası
      • Qab-qacaq vƏ mətbəx ləvazimatları
      • Bitkilər
    • Elektronika
      • Audio və video
      • Kompüter aksesuarları
      • Oyunlar, pultlar və proqramlar
      • Masaüstü kompüterlər
      • Komponentlər və monitorlar
      • 90 002 Planşet və Elektron kitablar
      • Noutbuklar və Netbuklar
      • Ofis avadanlığı və istehlak
      • Telefonlar
      • Nömrələr və СИМ-kartlar
      • Фото Texnika
    • Hobbi və asudə
      • Biletlər və səyahət
      • Velosipedlər
      • Kolleksiya
      • Мусиги alətləri
      • Idman və asudə
      • Kitab və jurnallar
      • Ovçuluq və balıqçılıq
      • Tanışlıq
    • Nəqliyyat
      • Avtomobillər
      • Ehtiyat hissələri və aksesuarlar
      • Su nəqliyyatı
      • Motosikletlər və mopedlər
      • Avtobuslar və xüsusi texnika
    • Daşınmaz əmlak 4 Mənzillər
    • Villalar, bağ evləri
    • Torpaq
    • Qarajlar
    • Xaricdə əmlak
    • Obyektlər VƏ ofislər
  • iş və Biznes
    • Иш
    • Biznes üçün avadanlıq
    • Xidmətlər
    • Ərzaq
  • Heyvanlar
    • İtlər
    • Pişiklər
    • Quşlar
    • Akvarium
    • Digər heyvanlar
    • Heyvanlar üçün məhsul
  • Sayta GİRİŞ

    + Elan Yerləşdir
    • Şəxsi əşyalar
      • Geyim və ayaqqabılar (8756)
      • Saat və zinət əşyaları (17966)
      • Aksesuarlar (5272)
      • 025
        • Uşaq məhsulları və oyuncaqlar (426)
        • Sağlamlıq və gözəllik (9615)
      • Ev və bağ üçün
        • Təmir və Tikinti (13232)
        • MEBEL və Interyer (49244)
        • Məişət texnikası (24095)
        • Qab-qacaq və mətbəx ləvazimatları (9770)
        • Bitkilər (831)
      • Elektronika
        • Audio və video (13654)
        • тысяч человек (несколько тысяч четыре тысячи пять тысяч пять тысяч тысяч тысяч тысяч) тысяч человек
        • Masaüstü kompüterlər (1087)
        • Komponentlər və monitorlar (2504)
        • Planşet və elektron kitablar (836)
        • Noutbuklar və Netbuklar (405 000) 5 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 000 4 5 000 4 000 4 000 4 800 4 5 000 4000 )
        • Nömrələr və SİM-kartlar (20571)
        • Foto texnika (2999)
      • Hobbi və asudə
        • Biletlər və səyahət (77)
        • Velosipedlər (6905)
        • 0000008300030004995993000 və asudə (4405)
        • Kitab və jurnallar (2508)
      .
