Схема подключения тахометра ваз 2107 – Приборы 2107 — DRIVE2

Содержание

Схема подключения тахометра ВАЗ

Тахометры для карбюраторных автомобилей ВАЗ

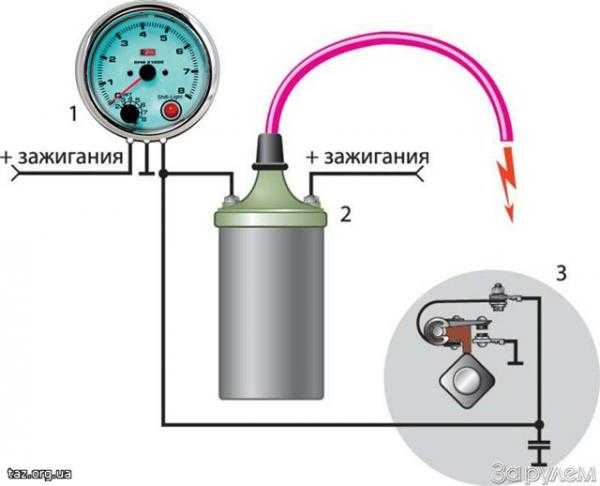

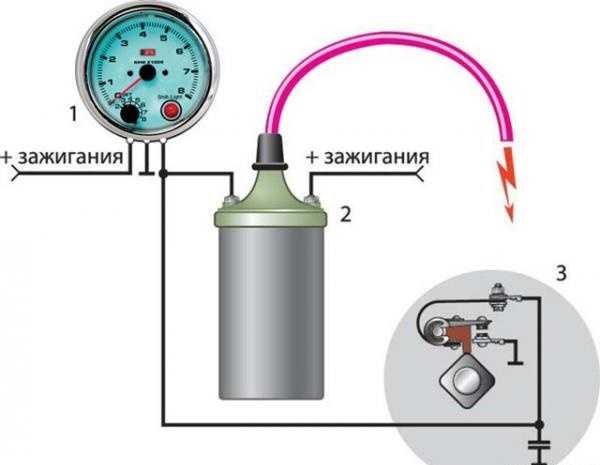

Схема подключения тахометра ВАЗ-2103, 2106, 2107:

1 – тахометр;

2 – катушка зажигания;

3 – распределитель зажигания:

Сразу скажем, что по соотношению цена/качество самые лучшие тахометры – штатные.

Современные тахометры ушли далеко от тех, что были на механическом приводе. Основаны они на подсчете импульсов. Такие тахометры ставят на карбюраторные машины. Частота сигнала преобразовывается в напряжение, которое управляет стрелкой.

На четырехцилиндровых четырехтактных двигателях одному обороту коленвала будет соответствовать две вспышки в цилиндрах, то есть два импульса в цепи зажигания.

Тахометр, предназначенный для такого двигателя, разумеется, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля. На иностранных автомобилях часто ставят цифру, указывающую на число цилиндров.

Как правильно подобрать тахометр для своего авто

Выпрямительный мост генератора «Волги» с выходом на тахометр (1) и маркировка (2) тахометра.

На «дизелях» частота вращения вала подсчитывается по частоте синусоидального сигнала с фазы генератора. В тахометрах в этом случае стоит подстроечный потенциометр, который позволяет регулировать напряжение, показывающее частоту сигнала, что дает возможность настроить устройство и откорректировать его показания.

Самый большой бонус генераторного тахометра заключается в его универсальности. Он подходит на двигатель с любым числом цилиндров, но главное, что бы на автомобиле был трехфазный генератор.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала. Тут можно почитать подробнее о принципе работы тахометра.

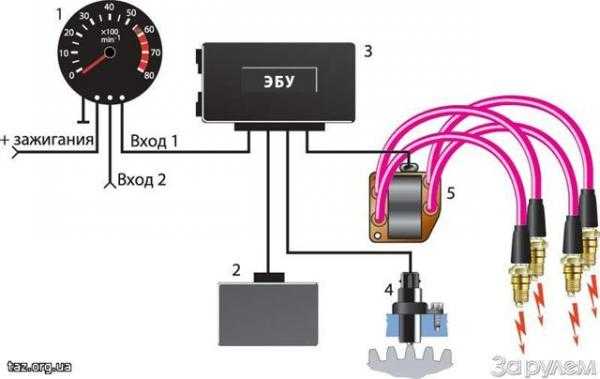

Схема подключения тахометра на автомобилях ВАЗ-2110 с системой впрыска топлива:

1 – тахометр;

2 – маршрутный компьютер;

3 – контроллер ЭСУД;

4 – датчик положения коленчатого вала;

5 – модуль зажигания.

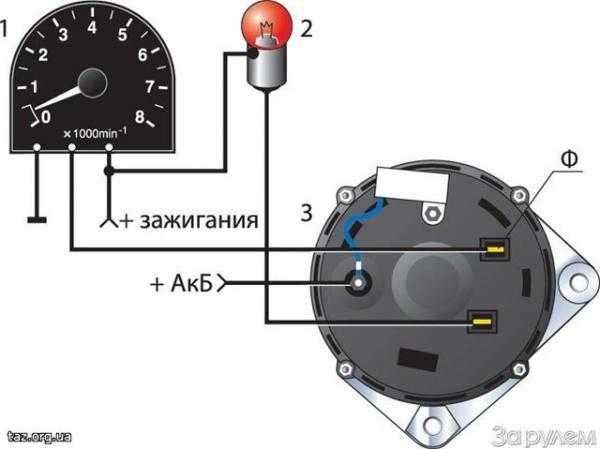

Схема включения тахометра на современной «Волге»: 1 – тахометр; 2 – контрольная лампа генератора; 3 – генератор; ф – фазовый вывод (на тахометр).

Подробнее как подключить тахометр ищиите здесь

vsepoedem.com

Схема подключения тахометра ваз 2107 инжектор

При переделки классики на инжектор иногда возникает проблема с тахометром. Ну как проблема, он тупо не работает. Какие есть выходы? Можно поставить приборку 2107, в которой предусмотрена работа тахометра с сигналом от ЭБУ, либо если тахометр 2106, поставить в него внутренности того же инжекторного тахометра 2107, еще вариант купить что-нибудь китайское, которое понимает сигнал с контроллера.

Так как я нищеброд студент, и денег особо нету что-либо покупать дополнительно, поэтому я взял сигнал с модуля (катушки) зажигания.

Для этого нужно два полупроводниковых диода (я взял с запасом по 10А), а также, по желанию, два зажима-токосъемника (не знаю как их правильно назвать) они нужны чтобы не резать провода с модуля, а просто защелкнуть их на провод и вставить клемму (фото, к сожалению, нету, вещь удобная, но это по желанию).

Прилагаю схему, как это все подключить:

Видео работы тахометра:

Советы для автомобилистов

На автомобиле ВАЗ-2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

На карбюраторном двигателе

от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблёму придётся искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.

На инжекторном двигателе автомобиля ВАЗ-2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идёт от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвёртый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путём замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.

Причиной нарушений в работе тахометра, может стать замена заводских проводов высокого напряжения на более современные, силиконовые. Но учитывая то, что сопротивление у них разное, стрелка тахометра начинает дёргаться.

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.


Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.
Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.
Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода.
Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

kalina-2.ru

Схема подключения тахометра ВАЗ | 2 Схемы

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  • Кабель белого цвета необходимо для соединения подсветки.
  • Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  • Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  • Коричневый проводок подключается к выводу К+ на катушке.
  • Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  • Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

  1. тахометр ВАЗ;
  2. маршрутный компьютер;
  3. контроллер ЭСУД;
  4. датчик положения коленвала;
  5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
  2. окисление или подгорание коричневого провода на катушке зажигания;
  3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  4. износ подшипника вала трамблёра;
  5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
  6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  • Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  • Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  • При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  • Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

2shemi.ru

Как Подключить Тахометр На Ваз 2107 Карбюратор ~ VESKO-TRANS.RU

Стандартная приборная торпеда ВАЗ 2105 не вооружена тахометром. Данный агрегат позволяет водителям смотреть за оборотами коленвала мотора тс. Как поставить тахометр на ВАЗ 2105, знают бывалые автомеханики.

Устанавливать данный агрегат конечно на дому. Для этой цели потребуются последующие инструменты и материалы:

Поначалу нужно узнать механизм работы рассматриваемого агрегата. Импульсы, считываемые этим устройством, попадают на катушку комплекса бухгалтерских программ зажигания, выводя информацию на экран. Автомеханики советуют брать электрический тахометр. Подбирая этого устройства следует учесть особенности строения ВАЗ 2105. Иначе тахометр будет демонстрировать обороты с малозначительной погрешностью. Можно установить универсальный агрегат с переключателями. Для этой цели подсоедините его к хоть какому типу мотора.

В течении выбора следует учесть и тот факт, что есть стрелочный и электрический тахометры. Есть вариант установить тахометр на ВАЗ 2105 первого типа с тюнером. Ко второму типу относится модель Balsat TX-319t. Она по сути есть микропроцессорный устройство, главной задачей которого является слежка за работой мотора «пятерки». При желании шофер выбирает оптимальный режим. Пока узнать, как установить тахометр на ВАЗ 2105, необходимо учитывать способности автомобиля:

  1. измерение оборотов коленвала 2-6 и 8-цилиндровых движков,
  2. наличие часов,
  3. способность запоминания наибольшей и малой температуры,
  4. наличие секундомера,
  5. способность замерять ускорение коленчатого вала.

Установка электрического тахометра предугадывает самостоятельную настройку подсветки. К плюсам Balsat TX-319t автомеханики относят наличие дежурного режима. Данная функция значительно понижает энергозатраты.

Как подключить тахометр данного типа, интересует многих автолюбителей ВАЗ 2105. Прежде всего выбирается место монтирования. Потом провод «минус» подсоединяется к кузову тс. Провод «плюс» подключается к соответственной клемме зажигания. Здесь возникает напряжение в 12 Вт.

Подсветка позволяет узреть обороты когда вам удобно, потому автомеханики советуют устанавливать конкретно такие агрегаты. Пока приступать к работам, необходимо узнать, как подключить тахометр данного типа. Для этой цели употребляется соответственная схема. Провода подсветки подключаются к выключателю габарита. Если авто инжекторного типа, тогда устройство подсоединяется к контроллеру электрической позволяющей вести бухгалтерский учет (софт) управления мотором. Так считывание осуществляется с последнего элемента. Установка тахометра с другого автомобиля запрещена, потому что возникают трудности при работе монтируемого агрегата.

Используется устройство от 2106. Он обустроен необходимым разъемом подключения. У проводки «пятерки» нет данной способности, потому рекомендуется обрезать контакт клеммы, оставив только провод. По мере надобности провода наращиваются задавшись целью их подключения к катушке зажигания. Данная процедура осуществляется в последующем порядке:

  1. карий провод идет к «плюсу» катушки,
  2. оранжевый — на клемму с маркировкой «Б»,
  3. черно-белый присоединяется к кузову тс.

Электрический тахометр вам понравятся установлен там где вы пожелаете. Данный устройство имеет 3 провода, идущих на катушку зажигания, «массу» и клемму. Нужно учитывать, что на таком агрегате существует маркировка проводников.

Если употребляется торпеда 2107, будет нужно снять стандартную панель устройств. Для этой цели вам выкручиваются саморезы и отсоединяются фишки. На задней части панели откручиваются гайки, с применением которых торпеда крепится к кузову. Аналогичным образом освобождается крепление снизу. Потом снимаются печка и пепельница. В процессе установки новейшей панели деяния производятся аналогичным образом. При всем этом торпеда 2107 уже вооружена тахометром.

Установка тахометра ваз 2107

Данный устройство подключается таким образом:

  • 1-й провод идет к «плюсу»,
  • 2-й подсоединяется к «минусу»,
  • 3-й — к зажиганию.

Обычно водители ВАЗ 2105 устанавливают тахометр если вы поставили цель суметь смотреть за временем и держать под контролем напряжение в сети.

vesko-trans.ru

Тахометр ваз 2107 инжектор схема подключения — Лечение суставов

Реферат на тему "Типы комбинаций приборов 2107")))))

Смотрим общую схему приборов 151.3801

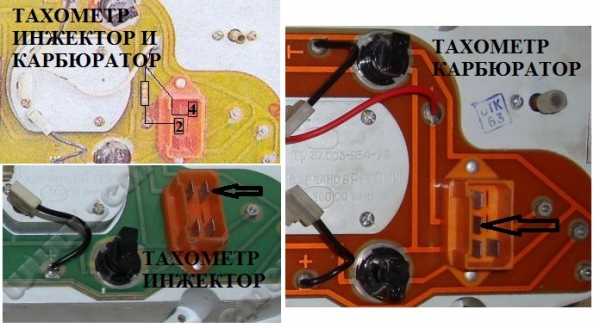

В основном приборы отличаются картинкой второй лампочки (заслонка или двигатель), и подключением тахометра, а именно контактов 2 и 4 красного разъёма Х3
Варанты:
1 — имеется только контакт 2 (карбюратор),
2 — имеется только контакт 4 (инжектор),
3 — универсальный вариант, есть контакты 2 и 4 оба (карбюратор и инжектор), причём контакт 2 в этом случае подключается через резистор для работы от катушки зажигания.

Схема подключения приборов с первым вариантом (карбюратор)

На инжекторных машинах лампочка Check Engine подключается к разъёму на инжектор (бело-чёрный провод). Тахометр подключался туда же.
Позже диод из жгута проводов (у панели радиоприёмника) перенесли в приборы (контакт 4 разъёма Х2), и лампа уровня тормозной жидкости подключалась к приборам, чтобы она горела вместе с лампой ручника для проверки.
На автомобилях выпуска до 1995 года был реле-прерыватель, который мигал лампочкой ручника при поднятом ручнике

На старых инжекторных и моновпрысковых машинах лампа инжектора устанавливалась на панели радиоприёмника

И рядом с ней может быть лампочка непристёгнутых ремней безопасности.

Лампа заряда аккумулятора на автомобилях выпуска с 1985 по 1988 года с генератором Г-222 не подключается. В 1988 году стали ставить генератор 37.3701 от ВАЗ-2108, и лампочка снова стала использоваться (необходима для возбуждения генератора).
Приборы питаются от предохранителя 10, вместе с указателями поворотов. Масса приборов соединяется за ними на шпильке. Гайка любит откручиваться, контакт пропадает и приборы начинают непонятно работать. Ещё любят ножки на плате отпаиваться, и начинает что-то не работать.
На панели приборов установлена ручка сброса суточного пробега, при вращении которой можно поставить счётчик на ноль. На современных приборах её нет.
Лампы подсветки и аккумулятора используются АМН 12-3-1 (T3W), остальные А 12-1,2 (W1.2).

До 1988 года применялась комбинация приборов 15.3801



Она отличается подключением и немного внешним видом. Вместо эконометра установлен указатель давления масла с лампочкой. Вместо лампы давления масла стоит лампа габаритов, вместо лампы габаритов стоит лампа задних туманок (в кнопке лампочки не было). Вместо лампы подсоса стоит лампа уровня тормозной жидкости, она никак не проверялась и загоралась при срабатывании датчика. Индикации подсоса не было.

Дополнение от товарища Vinylius: лампа подсоса ранее не применялась, потому-что планировалась установка карбюратора с полуавтоматическим пусковым устройством, которые 2105(7)-1107010-40

Можно встретить приборы для экспортных машин с другой шкалой спидометра (с милями)


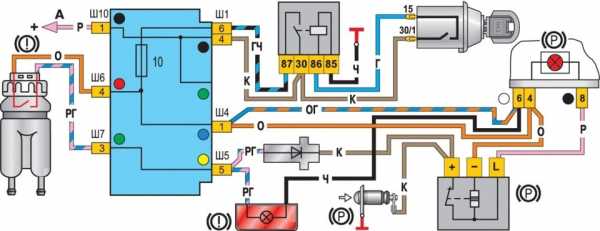

Контакт 4 разъёма Х2 подключался к Ш3/8 монтажного блока, и соединялся с датчиками износа тормозных колодок (розово-чёрные провода). Контакт 8 через диод соединялся с реле-прерывателем. При поднятом ручнике лампа мигала, а при износе колодок загоралась постоянным светом.
Контакт 4 красного разъёма соединялся с Ш2/8 монтажного блока, и под капотом с датчиком давления масла типа 2106 (серо-белый провод).
На современных монтажных блоках данные линии используются инжектором для управления реле вентилятором Р4, поэтому на автомобили с такими приборами не приемлима установка современного монтажного блока без переподключения вентилятора или датчиков.
Если кто-то решит поставить датчик, то вот схема сверления отверстий

Датчик тот же, что и уровня топлива (можно шкалу поменять).

Очень на неё похожа приборка 35.3801 для автомобилей Газель и Соболь



Она отличается шкалами, тахометром, спидометром, отсутствием ручки сброса суточного пробега и двумя пиктограммками (вместо картинки задних противотуманок стоит картинка блокировки дифференциала, а вместо картинки ручника — картинка перегрева двигателя). И лампочка блокировки дифференциала управляется минусом (то есть в приборах к ней подходит плюс).

Немного с другим подключением существует приборка для автомобилей УАЗ Патриот



Их несколько версий (дизельные и т.п.).

Короче говоря при замене приборов можно поставить не ту, и что-то не будет показывать.
Для инжекторных 2107 последних лет выпуска есть тюнингованная электронная приборка Gamma GF 607 с маршрутным компьютером и космической ценой

GAMMA GF 607


Она подключается к заводским разъёмам и дополнительно к системе управления двигателем для всех функций маршрутного компьютера. Механический трос спидометра не нужен.

Совсем не похожа на приборы 2107 приборка 110.3801 для УАЗ-3162



Типа заключение.
Приборы хоть и устарели, и любят ломаться, но всё же являются довольно таки информативными. В то время ВАЗ-2107 была одной из напичканных машин всякими датчиками.
На данный момент приборы 2107 подвержены колхозу из-за "немодной" в наше время слабой и зелёной подсветки. Люди ставят некрасивые шкалы с прозрачными цифрами, приклеивают внутрь диодные ленты, не замечая заводской красоты одной из немногих в то время комбинации приборов (приборы объединены в один узел, и имеют изогнутое стекло для устранения бликов), появившихся в 80-х годах.

Фото украл у Nikushor


У кого украл фотки — извиняйте! Source: www.drive2.ru

Почитайте еще:

remont-avto.uef.ru

Как подключить тахометр ваз 2107 инжектор

Купил ваз-2107, движок 06, инжектор. Кто подскажет почему не работает тахометр?

  • Прыгает стрелка тахометра на 2107 – 6 ответов
  • Не работает тахометр ВАЗ 2107 (инжектор) – 3 ответа
  • Почему часто дергается стрелка тахометра? – 3 ответа
  • Горит панель приборов при выключенном зажигании в 2107 – 2 ответа
  • При включении зажигания тахометр делает почти полный оборот в ВАЗ 2107 – 2 ответа

Тахометр состоит из миллиамперметра и электронной части, смонтированной на печатной плате. Принцип действия тахометра основан на измерении частоты следования импульсов в первичной цепи системы зажигания двигателя. На работающем двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза. Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения. Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов и тем сильнее отклоняется стрелка миллиамперметра. Следовательно нужен мультиметр, электросхема и вперед проверять.

Сначала проверить целостность проводов, затем исправность тахометра. В первом случае нужна контролька, во втором вибратор или генератор прямоугольных импульсов. Первый проще, контролькой проверь наличие питания и минуса, затем позвони провод с катушки зажигания. 2 позиция тахометра подходит три провода — минус, плюс и провод импульса! Минус постоянно! Плюс при включении зажигания! Импульс при вращении стартером или работе двигателя! Если всё есть неисправен тахометр! Нужно менять.

При переделки классики на инжектор иногда возникает проблема с тахометром. Ну как проблема, он тупо не работает. Какие есть выходы? Можно поставить приборку 2107, в которой предусмотрена работа тахометра с сигналом от ЭБУ, либо если тахометр 2106, поставить в него внутренности того же инжекторного тахометра 2107, еще вариант купить что-нибудь китайское, которое понимает сигнал с контроллера.

Так как я нищеброд студент, и денег особо нету что-либо покупать дополнительно, поэтому я взял сигнал с модуля (катушки) зажигания.

Для этого нужно два полупроводниковых диода (я взял с запасом по 10А), а также, по желанию, два зажима-токосъемника (не знаю как их правильно назвать) они нужны чтобы не резать провода с модуля, а просто защелкнуть их на провод и вставить клемму (фото, к сожалению, нету, вещь удобная, но это по желанию).

Прилагаю схему, как это все подключить:

Видео работы тахометра:

Тахометры для карбюраторных автомобилей ВАЗ

Схема подключения тахометра ВАЗ-2103, 2106, 2107:

2 – катушка зажигания;

3 – распределитель зажигания:

Сразу скажем, что по соотношению цена/качество самые лучшие тахометры – штатные.

Современные тахометры ушли далеко от тех, что были на механическом приводе. Основаны они на подсчете импульсов. Такие тахометры ставят на карбюраторные машины. Частота сигнала преобразовывается в напряжение, которое управляет стрелкой.

На четырехцилиндровых четырехтактных двигателях одному обороту коленвала будет соответствовать две вспышки в цилиндрах, то есть два импульса в цепи зажигания.

Тахометр, предназначенный для такого двигателя, разумеется, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля. На иностранных автомобилях часто ставят цифру, указывающую на число цилиндров.

Как правильно подобрать тахометр для своего авто

Выпрямительный мост генератора «Волги» с выходом на тахометр (1) и маркировка (2) тахометра.

На «дизелях» частота вращения вала подсчитывается по частоте синусоидального сигнала с фазы генератора. В тахометрах в этом случае стоит подстроечный потенциометр, который позволяет регулировать напряжение, показывающее частоту сигнала, что дает возможность настроить устройство и откорректировать его показания.

Самый большой бонус генераторного тахометра заключается в его универсальности. Он подходит на двигатель с любым числом цилиндров, но главное, что бы на автомобиле был трехфазный генератор.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала. Тут можно почитать подробнее о принципе работы тахометра.

Схема подключения тахометра на автомобилях ВАЗ-2110 с системой впрыска топлива:

2 – маршрутный компьютер;

3 – контроллер ЭСУД;

4 – датчик положения коленчатого вала;

5 – модуль зажигания.

Схема включения тахометра на современной «Волге»: 1 – тахометр; 2 – контрольная лампа генератора; 3 – генератор; ф – фазовый вывод (на тахометр).

Подробнее как подключить тахометр ищиите здесь

litezona.ru

Как подключить тахометр своими руками

Каждый современный автомобиль оснащается таким прибором, как тахометр. Информация о том, как подключить тахометр, пригодится владельцам первых моделей семейства «ВАЗ», а также других машин, которые не комплектовались с завода этим важным прибором.

Многие автомобилисты отлично понимают, что применение тахометра обеспечивает возможность увеличения эксплуатационного срока двигателя, так как именно этот прибор помогает определить оптимальный момент перехода на другую передачу. Хотя на тахометр чаще смотрят новички, его установка помогает каждому автомобилисту. Тахометр не лишь используется во время движения, он также используется для регулировки карбюратора и других устройств на холостом ходу.

Более подробные сведения о регулировке карбюратора ВАЗ 2105, а также настройке карбюратора ВАЗ 2107 читайте в наших статьях.

Подключение тахометра может быть проведено на любой машине, в независимости от того, какой силовой агрегат расположен в моторном отсеке – дизельный или бензиновый. Рассмотрим методы подключения тахометра более детально.

Установка тахометра на автомобиль с бензиновым двигателем

Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Нередко автолюбители используют выносной тахометр. Схема подключения тахометра выглядит так:

  • провод «минус» (как правило, он имеет черную изоляцию) – на массу машины;
  • провод питания (красного цвета) – соответствующая клемма замка зажигания;
  • провод, соединенный с измерительным входом прибора, – на клемму катушки зажигания, которая соединена с прерывателем трамблера (такой вариант актуален для авто с контактной схемой, если же применяется бесконтактная схема, третий провод тахометра соединяем с коммутатором напряжения).

Как правило, тахометры оснащены подсветкой, которую рекомендуется подключать к «габаритам» машины (сделать это надо посредством специальной клеммы замка зажигания).

Подключение тахометра на машине с дизельным мотором

Владельцы машин, оснащенных дизельным мотором, также должны знать, как подключить тахометр. В такой ситуации измерительный провод прибора соединяют с клеммой генератора, которая обозначена символом «W». Если вы не смогли её найти, нужно выполнить разборку генератора, чтобы добраться до проводов, соединяющих выпрямитель и обмотку. Подключаем провод тахометра к одному из них. Не забудьте все хорошо заизолировать.

Затем производится обратная сборка генератора. В конце нашей статьи хочется также посоветовать вам учитывать особенности приборов во время их выбора. Так, тахометры для дизельных и бензиновых моторов используют разные методы определения количества поступающих импульсов, поэтому прежде чем приобрести определенный прибор, не забудьте спросить, будет ли тахометр правильно работать на вашем авто.

avtopub.com
