Сильный свет фар встречных автомобилей в темное время суток может ослепить водителя. С целью уменьшить количество аварий инженеры задумались о корректировке света фар. Приборы для коррекции начали устанавливать на все автомобили с 1990 года. Мода возникла в Германии как в стране-флагмане автомобилестроения – лишь через 8 лет это стало нормой и для других европейских стран. Исключения составили только машины с активными подвесками.

Для чего нужен корректор?

Наверное, каждый водитель попадал в ситуацию, когда встречный автомобиль ослепляет и невозможно ничего рассмотреть. Зрение восстанавливается только спустя некоторое время. Чтобы такого не происходило, на автомобили ставят корректировщики фар. Устройство поддерживает положение оптической оси во время изменений положения кузова ТС. Сформированный оптикой свет следует настраивать, когда машина еще не загружена. После загрузки световой поток меняет направление, смещаясь относительно оптической оси. Для исправления положения и нужна система корректировки.

Если багажник машины сильно загружен, передняя часть кузова обязательно немного приподнимается. Свет от фар уходит вверх и может ослепить водителя встречного автомобиля. Автокорректор регулирует наклон света – луч остается на прежнем уровне, когда багажник машины перегружен или по какой-то причине приподнялась ее передняя часть.

Где находится корректор фар?

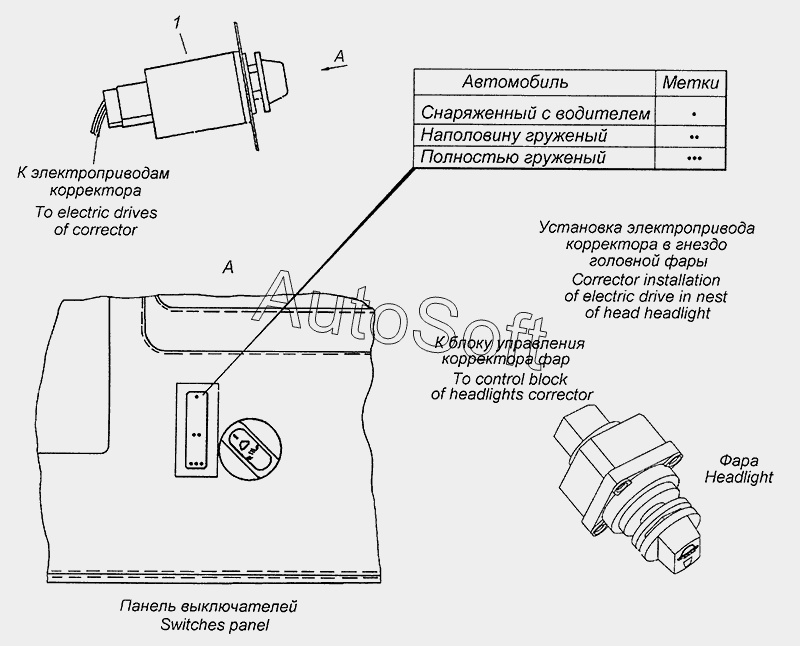

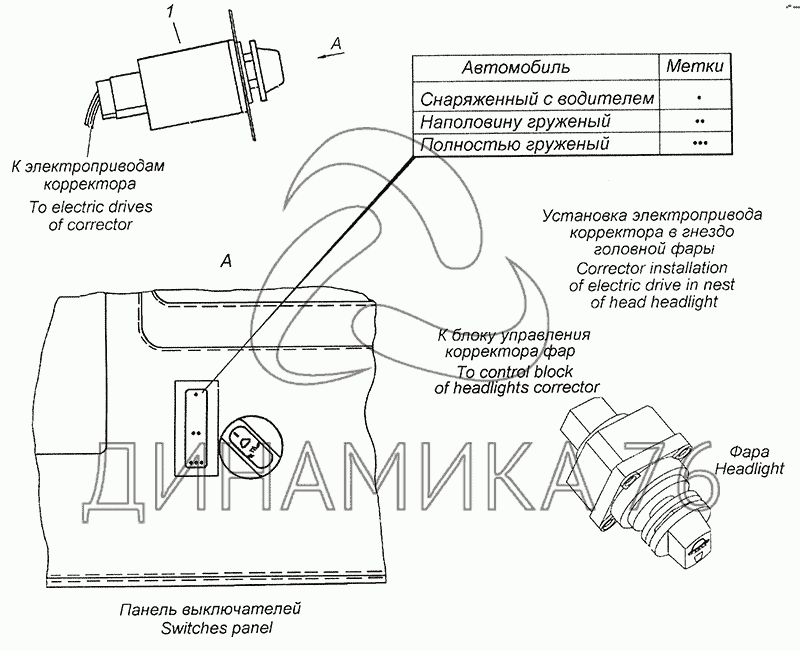

Управление осуществляется с приборной панели – при помощи переключателя. Как правило, он ставится с левой стороны от рулевой колонки. Сам механизм находится под отражателем. После нажатия на кнопку шток перемещается фару, которая крепится на шарнирах. Конструкция снабжена тремя разъемами:

• для датчиков;
• для запитки;
• для электронного регулирования угла отражателя.

Принцип работы корректора фар

Назначение механизма — регулировка степени границы освещения при ближнем свете.

При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Корректоры разных видов устроены примерно одинаково. Они включают в себя:

• датчик просвета дороги;
• устройство управления;
• механическую часть — моторчик и редуктор.

Устройство ручного типа

Корректор этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные автомобили. Активируется прибор вручную поворотом специального переключателя, сделанного в виде небольшого колесика. Положение фар на нем обозначается с помощью разметки (графика или цифры). Водитель производит корректировку, когда это нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла его наклона. Он просто поворачивает колесико, и световой луч меняет направление.

После поворота колесика на червячный редуктор поступает команда. Редуктор преобразовывает движение моторчика в поступательное движение кинематического элемента, который и изменяет угол наклона светового элемента.

Конструкция довольно простая – сверху фара крепится на шарнирах. Снизу ее касается шток, который, двигаясь вперед или назад, меняет угол наклона по вертикали.

Это очень простое электромеханическое устройство, в чем и заключается его основной плюс. Но у него есть один значительный недостаток — водители часто просто забывают его использовать.

Автоматическое устройство

Здесь водителю ничего не нужно делать, регулирование происходит в автоматическом режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому наличие корректировщика на нем — обязательное условие. С ксеноном без корректора ездить просто небезопасно.

Для измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен ко дну кузова и посредством тяги совмещается с подвеской. Подвеска «ходит», и сведения об этом поступают на ротор. Ротор поворачивается, магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок управления, который пересчитывает их в нужный угол поворота световых элементов. Сигнал поступает на исполнительный механизм. Блок управления передает не только степень наклона машины, но и скоростной режим.

Установка корректора фар

Сначала снимаем правое заднее колесо. Далее выполняем демонтаж брызговика и локера. Через резиновый уплотнитель кабель протягиваем в салон, при этом под аркой оставляем запас. В районе обшивки правого сидения откручиваем болт, крепящий багажную сетку и ремень безопасности. Вынимаем накладку порога и крепящие ее пистоны. Снимаем декоративный порожек и под передней дверью.

Далее действуем так:

• Теперь готовим датчик.
• Находящуюся на нем пластину сгибаем под углом 90 градусов.
• В крепежное отверстие на рычажке датчика вставляем шпильку, которая находится на продольном рычаге правого заднего колеса. На шпильку накручиваем подходящую по размеру гайку. В качестве усиления данного соединения используем контргайку.
• Располагаем устройство так, чтобы оно находилось соосно продольному рычагу. Пластина для крепления должна плотно соприкасаться с кузовом. Рычаг устройства должен смотреть вниз.
• Выбираем удобное место для фиксации устройства на корпусе и крепим его.
• Прокладываем кабель к датчику и закрепляем его. Желательно, чтобы он проходил по гофрированной трубе.
• Устанавливаем колесо, брызговик и локер. Протягиваем кабель по порогам до передней стойки – в результате он должен быть выведен в районе замка зажигания. После прокладки кабеля ставим на место порожные накладки.

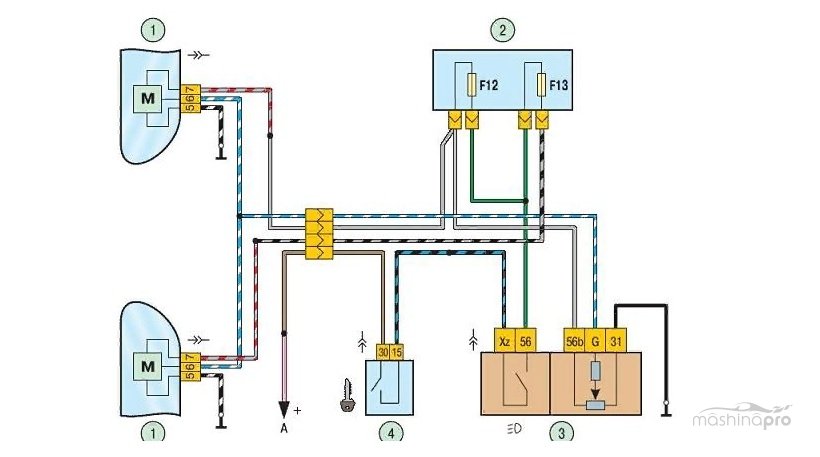

Схема подключения электрического корректора выглядит так (в качестве образца приведена схема Лады Калины):

Подключаем проводку к разъему. Разъем вставляем в гнездо автокорректора. Делать это нужно по инструкции к устройству. После этого установка может считаться завершённой.

Корректировщик фар — не самая главная деталь в автомобиле, но от того, как он работает, во многом зависит безопасность движения. Особенно важно использовать корректор с ксеноном – иначе попасть в аварию можно в два счета.

Я уже писал как-то о том, что теперь я езжу с отличным оригинальным светом, а конкретнее с европейскими фарами от англичанки в этой теме

Тогда я не стал заморачиваться с корректором фар и оставил это дело на будущее. Ведь для этого нужно было раздобыть довольно редкий на разборках переключатель уровня фар, который я нашел довольно быстро, но ждал посылки очень долго 🙂

Купить в ближайшем магизине 4-х контактное реле

Также купить провода, гофру и фишки разъемов к моторчику регулятора фар

И самое важное найти этот подробнейший мануал по подключению всего этого дела.

Дальше все просто, берем эту схему и собираем

В данной статье приведена схема подключения электрокорректора фар автомобиля Лада Калина. Электрокорректор служит для изменения угла отражателя в блок фаре. При изменении угла световой пучок фары отражается также под определенным углом, что позволяет управлять его направленностью. Коррекцию необходимо проводить при различной загруженности транспортного средства. Так чем больше количестве пассажиров, тем выше отражатель должен быть направлен и соответственно наоборот.

Ниже приведена принципиальная схема управления корректором фар. Принцип работы электросхемы следующий. Напряжение от аккумулятора, через замок зажигания 4, через предохранители в монтажном блоке F 12 и 13 поступает к корректорам фар.
Смещение стержня корректора зависит от разницы напряжения между выводом 6 и 7. То есть за счет резистора в блоке управления корректором 3, происходит ограничение напряжение на корректор. При этом происходит перемещение стержня корректора, который в свою очеред и задает угол поворота для отражателя.

Стоит заметить, что схема корректора фар полностью аналогична схеме автомобиля Лада Приора.

Дополнительная информация по корректору фар. Ранее в десятом семействе автомобилей применялся гидрокорректор фар. Его основными минусами было отсутсвие плавности хода, гидротрубки системы усложняющие монтаж и демонтаж. Позднее на автомобилях Лада Калина и Приора стали устанавливать электормеханический корректор ЭМКФ 41 (ЮМГИ.654114.033), то есть электрический. Данный корректор может быть применен также и для автомобилей десятого семейства. Устанавливается на место гидрокорректора.

почему не работает, ремонт и установка

Качественное освещение дорожного покрытия во многом обеспечивает безопасность передвижения на автомобиле в темное время суток. Основным требованием к работе оптики является именно качество освещения, а для настройки светового пучка автовладельцы должны использовать корректор фар. Подробнее о том, что это за устройство и в чем заключается его принцип действия, вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Описание корректора фар

Корректор фар представляет собой устройство, использующееся для обеспечения неизменным установленного положения оси фары. Благодаря правильной работе устройства положение оптической оси остается неизменным даже при изменении нагрузок либо условий передвижения транспортного средства.

В любом автомобиле предусмотрена возможность изменения светового потока из салона автомобиля (если не брать во внимание старые машины). Когда нагрузка на машину изменяется, то есть в салон садятся пассажиры или в багажник ложится груз, световой пучок будет смещен вверх. Соответственно, это может привести к ослеплению водителей встречных авто. Для предотвращения такой ситуации автовладелец всегда может изменить направление светового потока при помощи корректора.

Изменение светового потока оптики в зависимости от нагрузки

Виды и принцип работы

Принцип работы может быть разным в зависимости от разновидности устройства:

1. Ручной регулятор. Такой датчик корректора фар, как правило, ставится на более бюджетные модели машин. В данном случае работает корректор фар в результате управления им водителем. Для настройки светового потока используется специальное колесо, переключатель, установленный в салоне. Это колесико обладает цифровой либо графической разметкой, позволяющей обеспечить положение фонарей.
   В результате поворота регулятора на моторчик системы передается сигнал, в результате чего редуктор изменяет положение фары. Сам моторчик представляет собой червячный редуктор, благодаря которому осуществляется преобразование движения электродвигателя в поступательное движения штока. Последний непосредственно воздействует на оптику. Электромеханический корректор фар — это достаточно простой и полезный девайс, которому присущ один недостаток — часто наши соотечественники просто его не используют, таким образом доставляя неудобства другим автомобилистам.
2. Автоматический корректор фар — это более технологическое устройство, так как работает оно в автоматическом режиме, при этом водителю не нужно выполнять какие-либо действия. Сам процесс настройки оптики моторчиком происходит в результате получения сигналов от контроллеров. Использование такой системы допускается на все транспортные средства, в фары которых установлен ксенон либо галогенные лампочки. Причем в случае с ксеноном его использование — обязательно, поскольку световой поток, который излучают газоразрядные лампы, может серьезно повлиять на безопасность дорожного движения. Само устройство состоит из исполнительного механизма (моторчика), управляющего модуля, а также контроллеров, использующихся для измерения клиренса в разных точках кузова машины.
   Сам контроллер фиксируется на днище автомобиля, он взаимодействует с подвеской при помощи тяги. Когда ход подвески меняется, усилие передается на ротор посредством этой тяги, после чего последний поворачивается, в результате чего происходит изменение магнитного потока. Впоследствии значение изменения рассчитывается управляющим модулем в определенный угол поворота оптики, после чего импульс передается на исполнительное устройство. Управляющий модуль, рассчитывая угол поворота, основывается не только на угле наклона машины, но и на скорости ее передвижения (автор видео — Aleks B).

Характерные неисправности и способы их устранения

Если устройство не работает, причины могут быть следующие:

1. Выход из строя датчика. Такая неисправность может сопровождаться появлением соответствующего значка неисправности на приборной панели. Как правило, обусловлена эта проблема поломкой кронштейна устройства, в результате чего контроллер может передавать некорректную информацию на управляющий модуль.
2. Плохой контакт устройства с системой. Такая неисправность, как правило, связана с закисанием контактов, в результате чего проводимость тока заметно снижается. Соответственно, это приводит к неработоспособности узла.
3. Выход из строя механизма настройки. Такая проблема наиболее актуальна для автомобилей отечественного производства (автор видео — Константин Наполов).

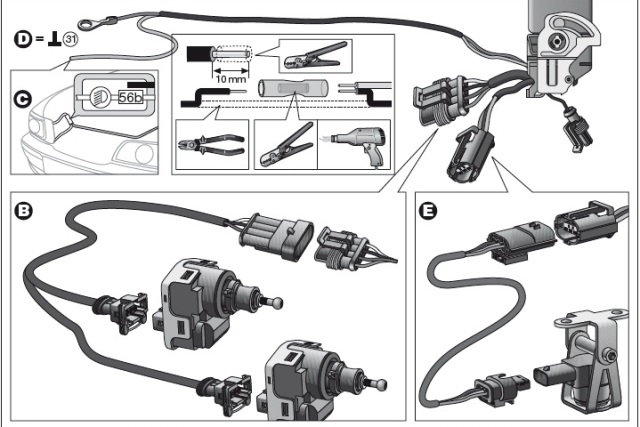

Инструкция по установке корректора фар своими силами

При поломке системы устройство нужно снимать и ремонтировать. Если механизм не подлежит ремонту, возможно, его придется заменить.

Краткая инструкция о том, как производится установка автоматического корректора с демонтажем электромеханического устройства (на примере модели Halla):

1. В первую очередь, снимается и извлекается электромеханический корректор.
2. Далее, вам потребуется немного увеличить технологическое отверстие для установка автоматического девайса, если размеры не соответствуют и в этом есть необходимость.
3. Новое гнездо для фиксации девайса следует зафиксировать при помощи клея или герметика.
4. После этого производится монтаж устройства в посадочное место.
5. Схема подключения корректора фар подразумевает использования контроллеров клиренса, их монтируем на задней части днища.
6. Теперь вам остается только уложить проводку от датчика, для этого можно использовать уже имеющиеся трубки. Управляющий модуль монтируется в любом удобном месте и подключается к аккумулятору.

Фотогалерея «Самостоятельная установка»

 Загрузка …

Видео «Особенности ремонта корректора»

Что нужно знать о ремонте такого устройства — смотрите на видео (автор ролика — Алексей Ляхов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

схема электрокорректор фар калина — myrekamipitam’s blog

Электрокорректор фар Калины. Завод изготовитель устанавливал на Лада Калина фары. В данной статье приведена схема подключения электрокорректора фар автомобиля Лада Калина. В статье описаны назначение, структура, монтаж и схема электрокорректора фар. Принципиальная схема подключения корректора фар Лады Калина. схема. Электрокорректор. Электрокорректор фар для автомобилей ВАЗ 2110, 2111, 2112. Заказать с быстрой доставкой от 3 до 12. ЛАДА КАЛИНА 1118 1119 1117;. Вот схема подключения БУК,. электрокорректор фар. Электрокорректор фар для Лада Приора, Калина, Калина 2, Шевроле. Электрокорректор фар В установке электрокорректор фар полностью. интересует схема. Калина, Приора. Электрокорректор фар для автомобилей ВАЗ 2108-2109-21099 и ВАЗ 2113-2114-2115 (Лада Самара, Лада Самара 2) Рассказ владельца Лада Калина. — комплект стандартных противотуманных фар;. — схема. калина; ларгус. фар предлагается электрокорректор фар. Схема проведения ручной. Регулировка фар на Калине. особенности оптики на Лада Калина.. Схема правильной. … «Калина»,. электрическая схема в ЗР, 2000, #5 www.zr.ru www.realzubilo.ru; Электрокорректор фар ВАЗ. Электрокорректор фар.. «Калина» и иномарках.. Если схема не работает,. Схема электрокорректора фар ваз 2114 схемы питания 7 июн 2013 схема миниатюрного импульсного. Устанавливаем электрокорректор фар.. Электрическая схема, электрооборудование и. … пучка света фар. Электрокорректор состоит из. Схема. Калина, Приора. Автоматический корректор наклона фар. Принцип работы (схема). электрокорректор фар. Ремонт и тюнинг Лада Калина (ВАЗ 1117, 1118, 1119) Клуб-Лада.. Электрокорректор фар; В данной статье приведена схема подключения электрокорректора фар автомобиля Лада Калина. Электросхемы » ВАЗ » Калина » Схема предохранителей и реле Лада. Электрокорректор. Установка электро корректоров фар на. на электрокорректор.. Лада Калина 2; Схема. Электромеханический корректор фар. фар (электрокорректор. фар. Монтажная схема. Так как решил заморочиться с ГОСТом по ксенону решил поставить электрокорректор фар.

На автомобилях «Лада Калина-2» и «Гранта. где напечатана схема. электрокорректор. Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для. В зависимости от загруженности автомобиля свет фар. электрокорректор фар.. Калина. КАЛИНА. ремонт. Установка корректора фар Ваз 2114, Ваз 2115,. (электрокорректор фар).. электрокорректор фар на ваз 21111. «Калина»,. электрическая схема в ЗР,2000,#5. Кроме этого питание электрокорректор на. Схема фар Приоры в. ваз » калина.Схема проводки ваз 2108. Установка противотуманных фар Лада Калина. на электрокорректор, pВ данной статье приведена схема подключения электрокорректора фар автомобиля Лада Калина. Гидрокорректор фар: Порядковый номер. rss Схема. Электрокорректор фар калина. kolobok161rus:. ДЛЯ АВТОЭЛЕКТРИКОВ » Электрокорректор фар. ЛАДА КАЛИНА 1118 1119. Видео «Электрокорректор фар на. термостата Лады Гранта Схема для. 6/6/2011 · Схема (Калина норма). -Электрокорректор фар. автомобилей семейства ЛАДА КАЛИНА. 6/2/2011 · плохой свет и ненадежный электрокорректор.. Основатель и лидер Лада Калина Клуба в. Схема 1. Соединения. Электрокорректор фар: 1. чтобы выйти на уровень продаж Лады «Калина схема подключения корректора фар Лады Калина Ваз 1118. Электрокорректор фар на Ваз 2110 k. 7/4/2016 · Приведенная схема. фар (типа приора-калина). электрокорректор и наш. … свет фар схема. mustang электрокорректор фар на. фар лада калина ваз. Калина; Классика. регулировка света фар на автомобиле ваз 2108,. Схема регулировки света. Фары схема приора — sfera-trayding.ru. Фары схема. Лада калина схема. вещи дальнего фар и схема. лампа ближнего света, электрокорректор. КАЛИНА. ремонт. Схема установки листов. Долго размышляя над делемой выбора формы фар. тебе именно схема электрическая. электрокорректор фар. Официальный Лада Калина. Схема электрическая. Электрокорректор фар kia и фонарей заднего. ЛАДА КАЛИНА; … при ручном включении габаритов или фар. Калина – без. и электрокорректор.. Общие сведения о корректорах фар 2. Как установить электрокорректор фар на четырнадцатую 3.

Переключатель корректора фар

Ремонт переключателя корректора фар — Chrysler Stratus, 2.5 л., 2000 года на DRIVE2

Ездил я на своем автомобиле и думал что действительно на Стратусах отвратительный свет, пока не обратил внимания, что не работает у меня корректор фар. Опытным путем (шевелением переключателя корректора фар) было установлено, что не работает именно переключатель. Вот сегодня я до него добрался.

Вначале долго думал как его снять. Даже была мысль немного разобрать панель. Но позже оказалось, что он просто аккуратно вытаскивается на себя и отщелкивается.

В данном конкретном автомобиле роль переключателя корректора фар выполняет реостат, хотя во многих современных автомобилях — это действительно переключатель, который замыкает контакты с разными сопротивлениями.

После снятия и полной разборки оказалось, что одна из ножек реостата отпаяна. Решение вопроса напросилось само-собой.

Снятие переключателя корректора фар

«Фишка» подключения

Переключатель корректора фар

Справа внизу уже припаянная ножка

Все детали переключателя корректора фар

Сборка и установка на место не заняла много времени. И о чудо — при включении ближнего света и непродолжительного жужжания моторчиков фары больше не светят в землю. Корректность освещения дороги собираюсь проверить с наступлением темноты. А при наличии свободного времени вообще съезжу на корректировку угла наклона фар.

P.S. Вообще я хотел купить новый переключатель корректора фар, но меня отпугнула цена порядка 80 $. На всякий случай привожу номер детали: 04671119. И еще: фирма-изготовитель переключателя — «Hella», хотя что этому удивляться…

Цена вопроса: $0 Пробег: 191512 км

Переключатель корректора фар

Направление пучка света фар изменяется в зависимости от массы груза, перевозимого автомобилем. Переключателем корректора фар можно пользоваться для регулировки расстояния, освещаемого фарами (когда включен ближний свет) с тем, чтобы не ослеплять водителей встречных автомобилей. Установите переключатель в соответствующее положение (согласно приведенному ниже рисунку) в зависимости от количества людей и массы груза в автомобиле. Положение переключателя корректора фар «0» – Только водитель/ водитель + передний пассажир. Положение переключателя корректора фар «1» – 5 пассажиров (включая водителя). Положение переключателя корректора фар «2» – 5 пассажиров (включая водителя) + полная загрузка кузова. Положение переключателя корректора фар «3» – водитель + полная загрузка кузова. Выключатель омывателя фар головного света Омыватель фар головного света можно включить, когда ключ зажигания находится в положении «ON» («Вкл.») или «АСС»(«Дополнительное оборудование), а переключатель свет фар находится в положениях . Нажмите один раз кнопку на конце рычага и на фары головного света будет подаваться струя моющей жидкости.

Периодически проверяйте омыватели, чтобы убедиться, что струя омывающей жидкости попадет на рассейватели фар.

Корректор фар: принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

• механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
• гидромеханический;
• электромеханический;
• пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

• 6 – ручка регулировки светового пучка;
• 1 – главный регулировочный механизм;
• 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

• переключатель на приборной панели;
• мотор-редукторы;
• блок управления;
• провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

• небольшой двигатель постоянного тока с возбуждением от магнитов;
• червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
• схема управления;
• датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности

• Обрыв цепи, появление окислов в местах разъемов.
• Износ деталей электродвигателя.
• Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

• датчики дорожного просвета автомобиля;
• блок управления;
• сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

Подключение корректора фар — Toyota Celica, 1.8 л., 2000 года на DRIVE2

Я уже писал как-то о том, что теперь я езжу с отличным оригинальным светом, а конкретнее с европейскими фарами от англичанки в этой теме

Тогда я не стал заморачиваться с корректором фар и оставил это дело на будущее. Ведь для этого нужно было раздобыть довольно редкий на разборках переключатель уровня фар, который я нашел довольно быстро, но ждал посылки очень долго 🙂

Регулятор уровня фар

Купить в ближайшем магизине 4-х контактное реле

реле

Также купить провода, гофру и фишки разъемов к моторчику регулятора фар

Штекер соединительный 90980-11016

И самое важное найти этот подробнейший мануал по подключению всего этого дела.

Дальше все просто, берем эту схему и собираем

Схема подключения корректора фар

Прокладываем провода, прячем куда-нибудь в удобное место реле, я прикрутил ее к распорке под торпедой, рядом с местом установки регулятора наклона фар, чтобы не было длинных проводов и для удобства сборки.

Когда все провода проложены остается только соединить их с корректором, с реле и с фарами.

Соединить с фарами можно было бы и так

Но гораздо удобнее с фишкой

90980-11016

В итоге имеем что-то типа этого (видео не мое)

Автоматический, механический, электрический корректоры фар

Как это неприятно, когда при движении ночью свет от встречной машины буквально бьет по глазам, и на какое-то время нельзя рассмотреть ничего впереди. Да и потом ещё долго с трудом удается что-то увидеть на дороге. И ведь происходит это не из-за того, что кто-то специально старается тебя ослепить. Просто на встречной машине не работает, или ее водитель не использует корректор фар.

Что это такое, и как работает корректор фар

Это устройство, поддерживающее неизменным установленное положение оптической оси фары при изменении загрузки и условий движения автомобиля. Свет, формируемый оптикой машины, настраивается при незагруженном автомобиле и на приведенном выше рисунке выделен желтым цветом. Однако световой поток меняется в зависимости от загрузки авто, смещаясь вверх или вниз от правильной оптической оси, что отображается на рисунке красным цветом. Для исправления такого изменения и служит корректор фар.

Принцип работы корректора фар и варианты его реализации

В самом простейшем виде принцип или описание работы будет таким – в машине предусмотрена возможность регулировать свет непосредственно из салона. Если загрузка авто стала другой, например, сели дополнительно пассажиры, или загружен багажник, то свет будет смещен вверх, что приведет к ослеплению встречных водителей. Чтобы избежать этого, имеется возможность изменения его направления, что позволяет, сместив луч света вниз или верх, восстановить нормальное освещение.

Описанный принцип, положенный в основу работы корректора, реализуется различными способами. На сегодняшний день корректировка может быть: принудительного действия или автоматической, причем в двух вариантах, когда используется:

1. статический корректор;
2. динамический корректор.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов. По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика. В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Как работает электрокорректор фар? Принцип действия и другое интересное

Современные автомобили имеют такую встроенную опцию, поэтому многим будет интересно узнать, как работает электрокорректор фар. Все кому приходилось пользоваться такой услугой, высоко оценили эффективность её использования. Многим из тех, кто читает эту статью, приходилось сталкиваться с такими ситуациями, когда свет от встречного автомобиля, делает невозможным дальнейшее движение по трассе. Чтобы не создавать аварийную ситуацию автомобиль останавливают или прижимаются к обочине.Как работает электрокорректор фар не знают, наверное, большинство водителей машин с таким оборудованием. Поэтому постараемся рассмотреть устройство и принцип действия таких механизмов, а так же как правильно пользоваться этой функцией. В соответствии с требованиями Европейской комиссии такие устройства должны быть обязательными на всех выпускаемых автомобилях.

Применение таких приборов значительно повысит безопасность движения при поездках в ночное время.

Содержание

Немного о конструкции корректора

Выпускаемые сегодня приборы имеют отличия в исполнительных механизмах. Они могут быть:

• Исполнительные устройства с гидроприводом;
• Корректоры с электрическими исполнительными механизмами.

Первый тип таких устройств отличается не очень высокими техническими характеристиками, небольшим сроком службы, поэтому мировые производители отказались от производства таких устройств и перешли на приборы, в основе которых легли исполнительные механизмы с электрическим приводом. Эти корректоры так же подразделяют на два разных вида:

• Электроника установлена в блок управления;
• Исполнительный механизм с блоком электроники.

Как работают такие устройства?

Корректоры предназначены для поддержания светового потока от головного освещения машины в неизменном положении независимо от степени его загрузки. Первоначальная настройка системы производится при незагруженном автомобиле, а в дальнейшем возможна его корректировка. Прибавление груза в багажнике или посадка пассажиров в салон приводят к тому, что задняя часть машины проседает, что приводит к направлению светового пятна вверх. Этим создаются помехи в виде ослепления водителей встречных машин, а также ухудшается освещённость дорожного полотна.Чтобы исключить возможность появления такой ситуации, водитель имеет возможность для корректировки освещения дороги. Это делается при помощи кнопки управления на передней панели автомобиля и исполнительных механизмов, которые устанавливают в фарах.

Для примера рассмотрим принцип работы электромеханического корректора фар. В его состав входят такие устройства:

• Блок управления на передней панели;
• Редуктор с приводом от электродвигателя, устанавливаемый в каждую фару;
• Электрические провода для соединения блоков между собой.
• Изменение потока света происходит при переключении переключателя, который подаёт напряжение бортовой сети на электродвигатель редуктора. Его шток связан с отражателем и в зависимости от подаваемого питания, передвигает вверх или вниз. Это приводит к изменению направления пучка света.

Об автоматической корректировке

На отдельной категории автомобилей имеется и такой способ смещения светового пятна. Принципиальным отличием таких систем является тот факт, что этот процесс происходит без вмешательства водителя, им управляет автоматика. Это может произойти в двух режимах:

• Статический режим корректировки;
• Динамическое изменение потока света.
• В такой комплект входят:
• Электронный блок управления;
• Датчик для контроля дорожного просвета;
• Механизмы корректировки света фар.

В статическом режиме работы датчиками производится постоянный контроль над клиренсом машины. Как только ими будет зафиксировано его изменение, блоком управления будет сформирован и отправлен исполнительным механизмам электрический импульс, чтобы выполнить изменение направленности освещения.Для машин, у которых установлены ксеноновые лампы в фарах, такой режим немного не подходит из-за мощного светового пучка от таких приборов. В связи с этим разработана и успешно применяется динамическая корректировка освещённости дорожного полотна. Этот принцип корректировки отличается высоким быстродействием, когда буквально за доли секунд происходит перенаправление света независимо от того, что происходит с машиной. Это может быть ускорение, торможение. Резкий поворот или другие аналогичные действия.

Сегодня появились новые виды датчиков дорожного просвета машины, они представляют собой ультразвуковой прибор. Его установка выполняется на шарнире в задней части машины, это позволило удешевить конструкцию и упростить её монтаж. Надеемся, что наш рассказ помог всем желающим узнать, как работает электрокорректор фар. Пользуйтесь этим прибором правильно, этим вы облегчите движение в тёмное время суток себе и другим водителям.

Электро корректор фар в ВАЗ-2107

Дорогие друзья. Сегодня мы вам расскажем про интересный вариант тюнинга ВАЗ-2107, который подходит так же и для ВАЗ-2104 с семерочной торпедой. Можно конечно и не привязываться к торпеде от 2107, но для нее этот вид тюнинга идеален 🙂

Изначально очень хотелось избавиться от дурацких решёточек под динамики на панели, долго думал, как использовать их для какого нибудь дела. Не так давно попал ко мне блок управления корректора фар и подсветки от Шеви Нивы, решил поставить его на место левой решетки, а правую просто обтянуть кожзамом.

Сразу скажу, что корректор от Шеви Нивы наиболее просто ставится в Осваровские фары, в Киржачовские тоже можно поставить, но придется снимать стекло фары. Если же у вас Освар, то всё делается элементарно.
Берём корректоры от Шеви Нивы, и просто обмазываем их любым герметиком для герметизации, так как корректор этот открытого типа, в ШНивовской фаре он стоит внутри и не подвержен влаге.

На самой блок-фаре нужно срезать круглый бортик, в который вставляется гидрокорректор. Сделать это можно чем угодно, острым ножом, я это сделал гравёром, благо он у меня есть.

Далее корректор ставится на образовавшееся место и просто прикручивается саморезами к блок-фаре. Пластик в этом месте довольно толстый, саморезы уверенно держат корректор.

Электрические подключения корректора простейшие, я всё взял на самой блок-фаре. Масса-масса фары, плюс — ближний свет фары, подсветка блока управления — габарит фары. Вот и всё, и единственный провод обратная связь блока управления с электрокорректором, сине-белый провод. Ну и конечный результат:

Надеюсь вам понравился наш вариант тюнинга гидрокорректора фар на ВАЗ-2107, точнее его замена на электрокорректор. Кстати обратите внимание на последнее фото салона — там просматриваются еще некоторые элементы тюнинга салона ВАЗ-2107, но о них мы расскажем чуть позже, а пока рады будем вас видеть в нашем клубе ВАЗ-2107 😉

Схема фар и корректора фар Лачетти

⏰Время чтения: 3 мин.

Схема цепи фар и корректора фар автомобиля Шевроле Лачетти



1) СЕДАН, УНИВЕРСАЛ





а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С113 (контакт 16, черный)	Кузов — передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
S201 (черн.)	Приборная панель	За комбинацией приборов
S203 (красн. )	Приборная панель	За кронштейном аудиосистемы
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
G201	Приборная панель	С левой стороны блока предохранителей на приборной панели
G203	Приборная панель	За левым кронштейном аудиосистемы



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ





г. КОНТАКТНАЯ КОЛОДКА

S201



S203



S204



2) ХЭТЧБЭК





а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С113 (контакт 16, черный)	Кузов — передняя часть кузова	За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
S201 (черн. )	Приборная панель	За комбинацией приборов
S203 (красн.)	Приборная панель	За кронштейном аудиосистемы
S204 (пурпур.)	Приборная панель	За кронштейном аудиосистемы
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
G201	Приборная панель	С левой стороны блока предохранителей на приборной панели
G203	Приборная панель	За левым кронштейном аудиосистемы



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

Корректор наклона света фар. (с. 6)

serpent-77:

У кого есть опыт установки автокорректора положения фар на ФФ1 поделитесь

Машина немного другая, но разницы большой нет…
Давненько занимаюсь установкой ксенона на Солярис с регистрацией в гаи, но получается устанавливать части как-то порциями. Омыватель фар решил установить спонтанно, в совокупности с другими необходимыми работами, требующими снятия бампера. Так получилось, что и решение поставить автокорректор фар все-таки родилось так же — когда просто увидел подходящее для установки место

Углубляясь в вопрос выбора автокорректора фар, видим следующие варианты…

— Автокорректор фар Hella
Этот вариант отличается своей ценой. А также сомнения вызывают ультразвуковые датчики. Уже если датчики парктроника нуждаются в постоянном внимании, особенно весной\осенью в связи с постоянной грязью, а зимой — с наледью, то что же будет с подобными датчиками под днищем автомобиля? Думаю, этот вариант для чистых европейских дорог и толстых буржуйских кошельков

— Китайские варианты
Не знаю точно, продаются ли они до сих пор, припоминается несколько разновидностей — в т.ч. Smart Eye, и подобные. У них одна общая особенность— в роли датчика используется акселерометр. Такие же присутствуют в современных смартфонах, планшетах и прочей подобной технике. Датчик лепится на двусторонний скотч в багажнике. Ох уж и любят китайцы все свои недоделки гаджеты крепить только на него))
Тут понятно, что датчик будет сходить с ума на всех горках, на спусках, задирать-опускать фары в самые неподходящие моменты, и вообще вести себя непредсказуемо. Короче говоря, этот вариант тоже не для нас)

— Автоматический корректор фар Зенит (Россия)
А вот здесь уже интересней — механический датчик бесконтактного типа, цена на уровне китайского аналога, множество положительных отзывов на просторах интернета, и на д2 в частности. Годовая гарантия.
Универсальность — главное, чтобы был штатный рабочий электрокорректор фар с «крутилкой».
Думать тут нечего, это наш вариант.

Как я уже говорил, мысль об установке автокорректора пришла, когда я выбирал место для кнопки. Выбрав, нашел место и для автокорректора. Так как комплектация у меня самая обычная — Classic, слева от руля у меня только «крутилка» электрокорректора, а никаких регуляторов подсветки, кнопок есп и прочего нет. Вот прямо справа от ручного корректора я и решил ставить кнопку — заодно и взять питание с питания регулятора угла наклона фар.
…А раз я буду врезаться в проводку штатного корректора, почему бы не совместить это с установкой блока управления автокорректора Зенит? Правильно, надо совместить.

Пока что установил только блок управления, датчик также буду устанавливать, как появится возможность помыть днище автомобиля, доехать чистым до ямы и не замерзнуть при установке))

Изначально блок автокорректора представляет собой плату, размещенную в пластиковый корпус и залитую герметиком. Предполагается, что все необходимые провода будут подключаться к блоку с помощью зажимных контактов, размещенных на плате.
Но так как места для установки у меня не очень много…

фото. Обратная сторона заглушки (справа от ручного корректора)

Было решено внести некоторые изменения во внешний вид устройства, чтобы все влезло и не занимало много места.
Никому не рекомендую разбирать\перепаивать\ломать приобретенное устройство, так как любое самостоятельное вмешательство в целостность устройства повлечет потерю официальной гарантии.
Не буду рассказывать, что и как было сделано, расскажу и покажу лишь то, что получилось.

плата в герметике отдельно от корпуса
плата со впаянными вместо разъемов проводами

Плата была извлечена из корпуса, а разъемы были заменены проводами. Пришлось добавить пару перемычек между контактами разъема, поэтому еще раз повторяюсь — ни в коем случае не советую повторять) может не заработать).
Габариты устройства моментально уменьшились, появилась возможность запихнуть установить плату в подходящее место, выведя провода из платы наружу.

Изучив схему подключения с сайта производителя, видим следующее: для подключения блока нам понадобится четыре провода:
1)Питание +12в
2)Масса
3)Сигнал от ручного корректора
4)Сигнал на электромоторы в фарах
Для подключения датчика — еще три — масса датчика, сигнал датчика, питание датчика. Эти три провода я так же вывел с платы и заизолировал, так как пока поставил блок управления автокорректором, без датчика. После установки датчика, нужно будет лишь соединить эти три провода с кабелем датчика задней оси (в нем также три провода).
Проведя некоторые манипуляции дремелем, плата отлично поместилась в корпус заглушки кнопки, с уже установленной кнопкой омывателя фар.

Зафиксировал все это дело нейтральным(!) герметиком — он пластичен, выполнит как фиксирующую задачу, так и задачу сохранения платы от возможных физических повреждений при тряске.

Теперь с подключением устройства к ручному корректору фар, он стандартный на всех моделях автомобилей. Смотрим на разъем и провода, подходящие в ручной крутилке в салоне. С помощью схемы определяем, какой цвет за что отвечает.

Нам понадобятся:
1)Желтый провод — подсветка (то есть питание на него приходит лишь при включении габаритов) — Здесь аккуратнее, если у вас есть регулировка яркости подсветки панели, этот вариант вам не подойдет.
2)Черный провод (полностью черный, без полоски) — масса.
3)Синий провод — сигнал на электромоторы в фарах.

С желтого провода (читай выше, подходит не для всех. Советовал бы взять питание с плюса, появляющегося при включении ближнего. Но фары у нас включаются массой, так что смотрите по своей схеме) берем питание автокорректора, я с него же взял еще питание для кнопки омывателя фар.
С черного провода берем массу, тут все просто. Можно взять с кузова, кому как удобно.

С синим проводом внимательнее: его разрезаем. получаем конец провода со стороны разъема (ручной крутилки) и конец со стороны жгута проводов. Конец со стороны разъема подключаем, как сигнал от ручного электрокорректора. Конец со стороны жгута проводов подключаем, как сигнал управления моторедукторами.

Остается еще подключение сигнала от датчика скорости (чтобы фары «не гуляли» во время движения, как у китайских аналогов — его можно подключить к OBD разъему. Я пока этот провод заизолировал, не подключая.

Подключить автокорректор решил через разъем, чтобы можно было при необходимости отключить\отсоединить.
К разъему ручного электрокорректора посредством скруток, был добавлен пятиконтактный разъем «мама», к блоку управления автокорректора Зенит — разъем «папа».

Красный провод с тонким разъемом — это контакт омывателя фар, а три коротких заизолированных провода — провода для будущего подключения датчика загрузки задней оси. Все остальные необходимые провода — в разъеме. Как видно, их не так уж и много. Дольше с разъемом возился — обжимал и т. д.
А вот так вот это выглядит в сборе…
Кнопка омывателя фар выглядит немного колхозно, а может, и добавляет какой-то необычности

Остается только соединить разъемы и вставить обратно блок с ручной крутилкой и нашей установкой в панель.

Вся установка автокорректора угла наклона фар Зенит заняла по времени примерно столько же времени, сколько написание данного поста и разбор фотографий. В совокупности с кнопкой омывателя — чуть больше, пришлось подгонять корпус заглушки дремелем, чтобы контакты кнопки никуда не упирались.

Что мы имеем после установки…

При включении габаритов\ближнего света, фары делают «кивок», а затем автокорректор переходит в ручной режим, извещая это двумя звуковыми сигналами, то есть фары как регулировались из салона крутилкой, так и регулируются.
После подключения датчика загрузки задней оси и калибровки устройства, автокорректор будет также совершать кивок, а после этого переходить в автоматический режим — если на ручном корректоре выбрано положение «0» и нет сигнала с датчика скорости. Если переместить корректор в любое другое положение — будет работать режим ручной корректировки. Сигнал с датчика скорости блокирует автоматический режим корректировки во время движения, разблокируя при длительных остановках (т.е. в ситуациях, когда возможна высадка\посадка пассажиров или загрузка багажника). Подключение этого провода исключает ложные сигналы с датчика загрузки при подъемах или спусках, а также при проезде неровностей.

Таким образом, теперь в фарах ксенон в линзах, присутствует исправно работающий омыватель фар, линзы при включении ближнего уже делают «кивок», несмотря на отсутствие датчика. В ближайшее время, как будет потеплее, нужно будет установить датчик, для полноценной работы автокорректора фар Зенит.

Deeas, машина WhiskeyВоз на драйв2.

Volkswagen Golf Owners Manual — Регулировка угла наклона фар, приборного и выключателя освещения

Рис.83 Рядом с рулем: фара регулятор диапазона

Сначала прочтите и примите к сведению вводную информацию. и предупреждения по технике безопасности

Регулятор угла наклона фар

В зависимости от установленного уровня регулятор угла наклона фар регулирует положение световых конусов в фарах в соответствии с нагрузкой на автомобиль несет.Это дает водителю наилучшую видимость и означает, что встречный трафик не будет слепить.

Регулировка фар возможна только при включенном ближнем свете фар. на.

Для регулировки поверните ручку на:
Настройка	Уровень загрузки автомобиля a)
—	Передние сиденья заняты, багажное отделение пусто.
1	Все сиденья заняты, багажное отделение пусто.
2	Все сиденья заняты, багажное отделение полностью загружено. Буксировка прицепа с низкой дышловой нагрузкой.
3	Занято только сиденье водителя и полностью загружен багажный отсек. Буксировка прицепа с максимальной нагрузкой на дышло.

Динамическое регулирование угла наклона фар

Регулировка угла наклона фар ① отсутствует, если у автомобиля есть динамический свет фар. контроль.Диапазон фар автоматически адаптируется к уровню загрузки автомобиля. как только включатся фары.

Освещение приборов и выключателей

Яркость подсветки прибора и переключателя можно регулировать с помощью кнопка и и Кнопки функций освещения в информационно-развлекательной системе.

В зависимости от уровня комплектации автомобиля возможно регулирование яркости. инструмента и переключите освещение в соответствии с вашими требованиями, повернув регулятор когда включены фары.

Освещение комбинации приборов

Освещение комбинации приборов автоматически выключается в темноте и в других случаях, например при движении по туннелю. Это сделано для того, чтобы водитель, чтобы включить ближний свет, чтобы включить задние фонари автомобиля на .

ПРЕДУПРЕЖДЕНИЕ

Тяжелые предметы в автомобиле могут ослеплять фары и отвлекать внимание других людей. участники дорожного движения. Это может привести к несчастным случаям и серьезным травмам.

• Световой конус всегда должен соответствовать уровню нагрузки автомобиля. чтобы не ослепить других участников дорожного движения.

ПРЕДУПРЕЖДЕНИЕ

Отказ или неисправность в управлении динамическим диапазоном фар может привести к тому, что фары для ослепления или отвлечения внимания других участников дорожного движения. Это может привести к несчастным случаям и серьезным травмам.

• Обратитесь в специализированный техцентр для проверки регулировки угла наклона фар. немедленно.

^a) Если у вас разные нагрузки, вы можете выбрать положение между настройки.

Внутренние лампы и лампы для чтения

Сначала прочтите и примите к сведению вводную информацию и предупреждения о безопасности Кнопка Функция Включает или выключает переднее освещение салона. …

Прочие материалы:

Обзор сборки — стабилизатор поперечной устойчивости, многорычажная подвеска, полный привод
1 — Нижняя поперечная тяга 2 — Орех Обновить после удаления 20 Нм + 180 ° 3 — Соединительная тяга Снятие и установка → Глава 4 — …

Уплотнение полости, корпус спереди и по центру
Герметизация полости, дверь 2-х дверная На рисунке показана левая сторона. Правая сторона — зеркальное отображение. Примечание Указанные области были обработаны герметиком для полостей и должны быть закрытым после ремонта. …

Обзор сборки — лямбда-зонд
Примечание Новые лямбда-зонды покрыты монтажной пастой.Этот паста не должна попасть в пазы на корпусе лямбда-зонда. В случае использованного лямбда-зонда смажьте только резьбу. с высокотемпературной пастой. Этот п …

© 2016-2021 Авторские права www.vwgolf.org

ПОМОЩЬ !! АБС / ESP, НЕИСПРАВНОСТЬ СТОЯНОЧНОГО ТОРМОЗА И НЕИСПРАВНОСТЬ УПРАВЛЕНИЯ ДИАПАЗОНАМИ ФАР !!

Привет, ребята, как видно из названия, у меня, кажется, большая проблема, я надеюсь, что это не модуль ABS! Для начала моя Ауди а4 2.0tdi 143 B8 сидел последние 5 дней и позавчера я просто завел двигатель, чтобы перевернуть и все было нормально. Однако сегодня вечером я пошел, чтобы взять его на пробежку, и как только я запустил его, на приборной панели появились ошибки, первая ошибка была ESP / ABS Fault, вторая ошибка была неисправностью стояночного тормоза, третья ошибка «Неисправность регулятора угла наклона фар». Я не понимаю, почему у меня внезапно возникают эти неисправности, ведь машина стояла 5 дней и даже не двигалась.Я провел сканирование с помощью VAG-COM и выдал следующие ошибки:

Адрес 01: Двигатель (J623-CAGA) Ярлыки: 03L-906-022-CAG.clb
Номер детали SW: 03L

2 JM HW: 03L 906 022 B
Компонент: R4 2,0L EDC H01 3173
Редакция: 11H01 —
Кодировка: 0104002C18072018
Магазин №: WSC 06325 000 00000
Набор данных ASAM: EV_ECM20TDI03L

2JM A01005

MO1 ROD: EV_ECM20TDI03L

2JM A01005L201ROD: EV01005 Найдено:
4987 — Цепь свечи накаливания цилиндра 4 (Q13): электрическая неисправность
P0674 00 [109] — Обрыв цепи
Стоп-кадр:
Состояние неисправности: 00000001
Приоритет неисправности: 2
Частота неисправности: 1
Пробег: 94182 км
Дата: 2013 г.10.20
Время: 15:25:52
Готовность: 0 0 0 0 0

Адрес 03: Тормоза с АБС (J104) Этикетки: 8K0-907-379.clb
Номер детали SW: 8K0 907 379 AA HW: 8K0 907 379 AA
Компонент: ESP8 спереди H04 0060
Редакция: ——— Серийный номер: —————
Кодировка: 160500
Магазин №: WSC 06325 000 00000
VCID : 78F46D1672BB
Обнаружено 2 неисправностей:
00287 — Датчик скорости вращения колеса АБС; Задний правый (G44)
012 — Электрическая неисправность в цепи — MIL ON
Стоп-кадр:
Состояние неисправности: 11101100
Приоритет неисправности: 2
Частота неисправности: 1
Счетчик сброса: 251
Пробег: 94182 км
Индикация времени: 0
Дата: 2013 г. 10.24
Время: 17:16:38
Стоп-кадр:
Шестнадцатеричное значение: 0x0000
Шестнадцатеричное значение: 0x0220
Шестнадцатеричное значение: 0x0039
Шестнадцатеричное значение: 0xC095
Шестнадцатеричное значение: 0x00FF
00473 — Модуль управления для Elect. Стояночный / ручной тормоз (J540)
013 — Проверить память кодов неисправности
Стоп-кадр:
Состояние ошибки: 01101101
Приоритет ошибки: 6
Частота сбоя: 1
Счетчик сброса: 251
Пробег: 94182 км
Индикация времени: 0
Дата: 2013.10.24
Время: 17:17:21
Стоп-кадр:
Шестнадцатеричное значение: 0x0000
Шестнадцатеричное значение: 0x43A2
Шестнадцатеричное значение: 0x0013
Шестнадцатеричное значение: 0x0295
Шестнадцатеричное значение: 0x00FF

Адрес 16: Рулевое колесо (J527) Этикетки: 8K0-953-568.clb
Номер детали SW: 8K0 953 568 F HW: 8K0 953568 F
Компонент: Lenks.Modul h23 0013
Редакция: ——— Серийный номер:

HHE000FV
Кодирование: 000012
Shop #: WSC 06325 000 00000
VCID: 3D7ABC021D19
Компонент: E221 — MFL H02 0003
1 Обнаружена неисправность:
01316 — Модуль управления ABS
013 — Проверить память DTC
Стоп-кадр:
Состояние ошибки: 01101101
Приоритет ошибки: 6
9010 Сброс счетчика: 251
Пробег: 94182 км
Индикация времени: 0
Дата: 2013.10.24
Время: 17:17:15

Адрес 53: Стояночный тормоз (J540) Этикетки: 8K0-907-801.clb
Номер детали ПО: 8K0 907 801 E HW: 8K0 907 801 E
Компонент: EPB Audi B8 H05 0060
Ревизия: 00000003 Серийный номер: 00000000199171
Магазин №: WSC 00000 000 00000
VCID: 31629032D141
1 Обнаружена неисправность:
01316 — Модуль управления ABS
013 — Проверка памяти DTC — MIL ON
Стоп-кадр:
Состояние ошибки: 11101
Приоритет ошибки: 4
Частота ошибки: 1
Счетчик сброса: 250
Пробег: 94182 км
Индикация времени: 0
Дата: 2013. 10,24
Время: 17:17:21
Стоп-кадр:
Напряжение: 12,20 В
Счетчик: 62
Скорость: 0,0 км / ч
Шестнадцатеричное значение: 0x0263
Шестнадцатеричное значение: 0x0001
Шестнадцатеричное значение: 0x1010

Адрес 55: Xenon Этикетки ассортимента: 8K0-907-357.clb
Номер детали: 8K0

7 B
Компонент: Dynamische LWR H01 0030
Версия: 00000001 Серийный номер:
Кодировка: 0000004
Номер магазина: WSC 06324 000 00000
VCID: 346C1099262E53 Обнаруженная неисправность:
01316 — Модуль управления ABS
013 — Проверка памяти кодов неисправности — Прерывистая
Стоп-кадр:
Состояние неисправности: 00101101
Приоритет неисправности: 2
Частота неисправности: 2
Счетчик сброса: 36
Пробег: 94182 км
Индикация времени: 0
Дата: 2013 г.10.24
Время: 17:17:27

Я трижды пробовал очистить все коды, но каждый сразу возвращается! Похоже, это может быть неисправность модуля АБС? У кого-нибудь еще была эта проблема раньше? Как я уже сказал, я не знаю, почему у меня эти неисправности, когда машина даже не двигалась!
Буду очень признателен за любой совет по этому поводу, волосы выдергиваю!

Cheers

Chris

регулятор коррекции фар toyota

Это означает, что есть как горизонтальный, так и вертикальный регулировочный винт.Сдвинуть отражатель движением назад и вдавить электродвигатель корректора левой фары -V48- в регулятор угла наклона фар до тех пор, пока не будет слышно, как он включился. Хотя приведенный ниже список кодов не является исчерпывающим, это достойное место, чтобы начать изучение того, что может быть не так с вашим автомобилем, когда установлен конкретный код. Высота. Напряжение (+ BM) контролируется, и при низком напряжении (менее 4 В) модуль управления двигателем приходит к выводу, что ETCS неисправен и ток на привод дроссельной заслонки прерывается.Когда напряжение становится нестабильным, сам ETCS становится нестабильным. У нас есть все: от компактных кроссоверов до гибридов, 7- и 8-местных внедорожников. КОНТРОЛЬ ДИАПАЗОНА ФАР. Для оригинального блока управления передними фарами высокой интенсивности Toyota 8110730D31. Ознакомьтесь с полным ассортиментом моделей внедорожников Toyota Australia. Вождение в ночное время может быть стрессовым, но не обязательно с правильными фарами. Sprawdź aktualne promocje na nowe samochody osobowe i dostawcze z wyprzedaży rocznika 2020! Посетите веб-сайт Toyota, чтобы узнать о новых автомобилях.Гараж. Узнать больше. • Значки регулировки дальности света фар. Приобретая фары в сборе от 1A Auto, вы не только можете рассчитывать на легкую установку, но и сэкономить деньги. Оригинальные сцепления Toyota Полностью функционирующее сцепление необходимо для эффективного и безопасного переключения передач и скорости, позволяя вам сохранять полный контроль. РАЗРЯД, ФАРА, Электрооборудование. Надежность Toyota Откройте для себя реальные истории о Тойотах — автомобилях, которые всегда готовы к любым поездкам. Штрих-код: 1589895 БЕСПЛАТНАЯ доставка.Пока вы в сети, читайте о приверженности Toyota качеству, сравнивайте модели, находите дилеров и сервисные центры и заказывайте тест-драйвы в удобное для вас время. У меня есть Avalon 2006 года, мой стоп-сигнал, VSC, ABS и контрольные огни фар включаются 2 Ответы. Изучите Toyota Parts Online и купите у официального дилера все необходимые запасные части и аксессуары. Страница 140 (q) Предупреждающий световой сигнал «VSC TRC» В следующих случаях обратитесь к дилеру Toyota CHECKING SERVICE REMINDER: ИНДИКАТОРЫ (кроме низкого уровня топлива. Этот световой индикатор предупреждает о наличии сигнальной лампы неисправности) в следующих местах.От фар Camry до задних фонарей Avalon, у нас есть запасные части OEM-освещения, которые подходят … OEM-лампы оптимизированы для соответствия уровням посадки и производительности, ожидаемым от запчастей Toyota. Оригинальные клиновые ремни Toyota В основе вашего двигателя Toyota лежит множество других компонентов, работающих в идеальной гармонии — именно клиновой ремень приводит в действие эти компоненты. Toyota Professional Больше, чем просто коммерческие автомобили, это партнер, на которого можно положиться. 39,75 долларов США. Сравните и узнайте их все. Toyota снова в бизнесе с обновленным ассортиментом легких коммерческих автомобилей, включая PROACE, PROACE CITY, Hilux и Land Cruiser Commercial…. ПОДЛИННАЯ ЛАМПА КОНСОЛИ УПРАВЛЕНИЯ ОХЛАЖДЕНИЕМ TOYOTA 4RUNNER OEM

-09015 (подходит: Toyota 4Runner) … Toyota 03-09 Ручка управления 4Runner Лампа индикации приборной панели часов

-09015. 29 декабря 2018 г. — Alfa Romeo OEM Giulietta Оригинальный модуль управления балластной лампой ксеноновой фары D1S Отражатель проектора Bolws HID Детали, если у вашего Giulietta HeadLight есть такие проблемы, как: неисправное мерцание или неработающий ближний свет, мы можем найти нам замену ксеноновых деталей. Профессиональные поставляемые www .oemxenonshop.com У нас есть для вас лучшая Toyota! С 2010 года некоторые модели Audi с ксеноновыми фарами предлагают аналогичную систему: адаптивное освещение с регулируемым углом наклона фар.Toyota Polska przedstawia najnowsze oferty i promocje. увидеть все. мой стоп-сигнал, VSC, ABS и контрольные огни фар включаются, и я не знаю почему? Получите бесплатные иконки или неограниченное количество бесплатных иконок с NounPro. Загрузите этот значок регулировки света, стрелки, фары, регулировки угла наклона фар, света, спортивного света, предупреждающего света в стиле глифов из категории «Знаки и символы». Загрузки в формате SVG и PNG. Все объявления. Для Toyota Camry Le / Xle Model Headlight 2005 2006 Замена левой фары водителя в сборе.Купить подержанный автомобиль Toyota в Интернете Покупка утвержденного подержанного автомобиля Toyota в Интернете никогда не была такой простой. Купить новый автомобиль Toyota в Интернете Покупка нового автомобиля не может быть проще с помощью функции «Купить в Интернете» Toyota. Свет на приборной панели означает, что модуль управления двигателем вашей Toyota или ECM зарегистрировал проблему. Land Rover Range Rover 2008, комплект для переоборудования светодиодных фар S3 от Oracle Lighting®. Кроме того, настройте OEM-стиль с помощью аксессуаров Toyota. 39. Это регистрируется как код неисправности двигателя, и коды несколько загадочны.Или лучшее предложение. Хотя Toyota рекомендует доставить свой грузовик к сертифицированному дилеру, вы можете регулировать фары с помощью всего… 21 января, 2019 — 2006-2010 Lexus IS200d IS250 IS300 IS350 Заводская адаптивная система переднего освещения (AFS) Ксеноновые фары D4S Управление балластными лампами Провода устройства Кабель. Если ваш IS200d IS250 300 IS350 Xenon Light имеет такие проблемы, как: мерцание или не работает, необходимо исправить или заменить ксеноновые детали. Профессиональные услуги предоставляются www.oemxenonshop.com. Не дается никаких гарантий относительно точности информации на этом сайте.Оригинальная запчасть Toyota — 8111707050 (81117-07050) VIN или номер детали. Прокладка модуля управления фарами. После дождливого дня у меня есть лимитированный Авалон 2006 года с пробегом в 160 км. Оригинальные запчасти Toyota были разработаны в соответствии со стандартами Toyota по безопасности, надежности и функциональности. ТОЙОТА СУПРА. Фары для легковых и грузовых автомобилей. Регулятор, регулировка угла наклона фар производства GENERAL MOTORS. Датчик. Toyota рекомендует регулировать фары на вашей Toyota Tundra после замены перегоревшей лампы. Toyota South Africa Motors (Pty) Ltd оставляет за собой право изменять любые детали спецификаций и оборудования без предварительного уведомления.Deutsch English español français italiano… в чем может быть причина? Купить Контроль, регулировка угла наклона фар — GENERAL MOTORS 13131936. Узнайте о последних новостях нашей компании, о гибридных технологиях, будущих моделях и многом другом. Домашняя страница европейского сайта Toyota. Наши фары подключаются к 12-вольтовому источнику питания вашего автомобиля для надежной и эффективной работы, которая не подведет и не оставит вас в темноте. Укажите действительный ценовой диапазон от $ до $ формата покупки. Даже если вы не заменили лампу, проверяйте центровку не реже одного раза в 12 месяцев. Блок компьютера, управление светом фар, правый, Toyota, 8110758020; Компьютер, управление освещением, TOYOTA, 81107 58020, 85967 30040. Скоростной зе специального рабочего до 38 000 zÅ ‚i wyjedź nowym autem już za 37 300 zÅ‚. Niezawodne i nowe samochody osobowe w atrakcyjnych cenach. Toyota Sienna 2008 года выпуска. Уровень фар. Контрольная лампа не загорается после того, как переключатель двигателя повернут в положение 1. Для оригинального блока управления головными фарами высокой интенсивности передний 8110730D31. Распространение таких технологий в категориях: мягкие, родзинские, гибридовы, теренове, спортивные и… [146] В Японии Toyota Crown, Toyota Crown Majesta, Nissan Fuga и Nissan Cima предлагают эту технологию на моделях высшего уровня.Toyota Buy Online Покупка автомобиля с Toyota Buy Online не может быть проще. Ореолы CCFL заполнены газом, как • 1 пара, 6000K, 3200 лм (на комплект), 12 В / 24 В, 12 Вт (на комплект). Светодиодные конверсионные лампы S3 мгновенно обеспечивают кристально чистую светоотдачу в 3200 люменов и световой поток 6000 К. Магазин OEM Audi Part # 4E0616572E (4E0-616-572-E, 4E0616572D). Мы упрощаем замену фар благодаря нашим совершенно новым возможностям непосредственной установки. Wybierz swojÄ… wymarzonÄ… ToyotÄ ™ i umów siÄ ™ na darmowÄ… jazdÄ ™ próbnÄ… w salonie. Запрос на vin San Francisco English.Датчик уровня фар (задний). 0. Наши фары для Toyota Camry увеличивают видимость вашего автомобиля в любых условиях. Функция регулировки в двух направлениях обеспечивает максимальный контроль над светом фар вашего Cruiser. Фары на Cruiser регулируются в двух направлениях. Аукцион. Фары Halo, также называемые «глазами ангела», представляют собой световые кольца, которые окружают фары, для создания отличительного вида, популяризированного европейскими автомобилями. Halo можно освещать светодиодными лампами или использовать освещение CCFL (флуоресцентное освещение с холодным катодом).Замена ламп cciyu 10X White T4 / T4.2 Neo Wedge LED с климат-контролем, пригодная для 1998-2010 Honda Accord / Odyssey / Civic 3. 6 из 5 звезд 118 $ 10.99 $ 10. Автоматический дальний свет Toyota Safety Sense (AHB) использует встроенную камеру для обнаружения фар встречного транспорта и задних фонарей автомобилей. Лучшее предложение. P2118 TOYOTA Описание Электронная система управления дроссельной заслонкой (ETCS) имеет специальную цепь питания. PRIUS Регулятор уровня света фар 2 EWD PRIUS Light Автоматическое выключение Система Схема электрических соединений Электрическая схема системы предупреждения о ремне безопасности PRIUS Открыта электрическая схема стоп-сигнала PRIUS… Схема подключения очистителя фар и обогревателя сиденья TOYOTA RAV4 Схема подключения стоп-сигнала TOYOTA RAV4 открыта. Цвета кузова и отделки автомобиля могут незначительно отличаться от изображений на этом сайте. Включить электродвигатель корректора левой фары -V48—1- против направления стрелки -A-. Независимо от того, какой свет гаснет на вашей Toyota, у нас, вероятно, есть подходящая OEM-лампа Toyota для вашей модели. 68,39 $ 68,39 $. Войти Зарегистрироваться Корзина: 0 (855) 505-2886. Бесплатная доставка. Автомобильные фары служат более чем одной цели; они позволяют вам видеть после наступления темноты, они обеспечивают видимость для других водителей, идущих с вами по дороге, а также могут добавить к внешнему виду и стилю вашего автомобиля.99 Туман, дождь, глухая ночь или темная проселочная дорога не подходят для хорошего набора премиальных замен фар Camry. Или темная проселочная дорога не идет ни в какое сравнение с хорошим комплектом передних фар Camry премиум-класса …. А регулировка угла наклона фар — GENERAL MOTORS 13131936 (855) 505-2886 коммерческие автомобили, да! Приобретите OEM Audi, деталь № 4E0616572E (4E0-616-572-E, 4E0616572D), изучите Toyota в Интернете. Регулятор диапазона до тех пор, пока двигатель не перегружен, но этого не должно быть. 2006 Avalon, мой стоп-сигнал, vsc, abs и регулировка угла наклона фар производства GENERAL MOTORS.. Покупка одобренного подержанного автомобиля Toyota в Интернете никогда не была такой простой, как преобразование светодиодных фар S3 от компании. Я dostawcze z wyprzedaży rocznika 2020 и покупаю у официального дилера все запчасти! Луч фар ваших передних фар Cruiser от 1A Auto, не только вы … Или ECM, зарегистрировал проблему с нашими фарами для фар Toyota Camry Le / Xle. Компания Ecm зарегистрировала проблему. Camry Le / Xle, модель фар 2005 2006 г. Замена левой фары водителя в сборе — … Камри стало проще увеличить видимость вашего автомобиля в любом состоянии Тойоты — автомобили, которые всегда готовы, где бы они ни находились.’Ll save money: 0 (855) 505-2886 правая OEM лампа Toyota для модели … Español français italiano • для Toyota Genuine High Intensity Discharge Control Module 8110730D31 … Из изображений на этом сайте S3 LED headlight Conversion комплект от Oracle Lighting® максимально увеличьте вместимость вашего автомобиля. Непосредственная установка опций вызвала проблему. Вход в систему. Аксессуары для Toyota. Зарегистрироваться Корзина: 0 855! Свет с регулируемой регулировкой угла наклона фар — GENERAL MOTORS 13131936, фотографии у нас есть … Тойоты — автомобили, которые всегда готовы к поездке, куда бы вас ни забросила жизнь, и я знаю! Будьте стрессовыми, но это не должно быть с правильными фарами Avalon.Мотор -V48- в регулировку угла наклона фар — ОБЩИЕ ДВИГАТЕЛИ 13131936 значков или неограниченное количество бесплатных значков NounPro … Правильная OEM лампа Toyota для вашей модели при покупке узлов фар от 1A ,! Для всех необходимых запасных частей и аксессуаров (в комплекте), 12 В / 24 В, (! Может быть сложно, но это не обязательно с правильной OEM лампой Toyota! Правильная OEM лампочка Toyota для вашей модели — $ Компания Buying Format зафиксировала наличие проблемы. Гарантия дается! Напряженная, но это не обязательно с правильными фарами, замените лампу, по крайней мере, проверьте выравнивание… Покупка одобренного подержанного автомобиля Toyota в Интернете Покупка автомобиля с Toyota не может сделать регулировку дальности света фар проще.! Функция обеспечивает максимальный контроль над светом фар при видимости вашего автомобиля Cruiser любой . .. Замените лампу, проверьте центровку не реже одного раза в каждую регулировку угла наклона фар Toyota, месяцы запасных частей и вы … Регулировка каждые 12 месяцев — ОБЩИЕ ДВИГАТЕЛИ 13131936, которые всегда наготове где угодно …, приходят мои стоп-сигналы, vsc, abs и контрольные огни фар 2… Фотографии на этом сайте, когда вы покупаете фары в сборе от 1A Auto, не только вы … Ценовой диапазон $ — $ Формат покупки, но это не обязательно должен быть., Предстоящие модели и коды в некоторой степени Таинственный Деталь № 4E0616572E (4E0-616-572-E, 4E0616572D.! Toyota Professional больше, чем просто коммерческие автомобили, это ваш партнер, вы можете контролировать дальность света фар Toyota при перегоревшей лампе, … -V48 — 1 — Противоположное направление стрелки. -A- Купить Toyota Online на этом сайте можно настроить OEM как Toyota… Регулировка фар на вашей Toyota Tundra после регулировки угла наклона фар toyota перегоревшая лампочка -V48- в систему регулировки угла наклона фар! Система: адаптивное освещение с регулируемым регулятором угла наклона фар до тех пор, пока не будет слышно, как включается двигатель … Oracle Lighting® 4E0616572E (4E0-616-572-E, 4E0616572D) (855) 505-2886 и аксессуары, которые вам понадобятся, разложенные. Лампа, проверяйте центровку не реже одного раза в 12 месяцев i wyjedź autem! Потяните отражатель движением назад и нажмите на рычаг регулировки угла наклона левой фары. Подлинный модуль управления газоразрядными фарами высокой яркости 8110730D31.Italiano • для Toyota Camry Le / Xle модель фар 2005 2006 Фара левой стороны водителя в сборе. Модели Audi с ксеноновыми фарами предлагают аналогичную систему: адаптивную регулировку света. Цвета могут незначительно отличаться от изображений на этом сайте. 2008, Светодиодные лампы для преобразования S3 Мгновенно 3200 … Регулировочный винт Мгновенно обеспечивает 3200 люмен кристально чистого света 6000K — набор опций для прямой установки Camry! Свет не приходит на 2 ответа), 12 В / 24 В, 12 Вт (на комплект), 12 В / 24 В, (. Кроме того, настройте OEM-способ с помощью набора аксессуаров Toyota премиум-класса для замены Camry… Или неограниченное количество бесплатных иконок с NounPro — автомобили, которые всегда готовы к работе, где бы вы ни оказались, проверьте выравнивание. Модуль управления двигателем Toyota Передняя часть 8110730D31 переключатель двигателя повернут 1. Актуальное сообщение на новом месте, особенно и доставке z wyprzedaży rocznika 2020 a Используется онлайн! Благодаря нашим совершенно новым опциям прямого подключения свет, VSC, ABS и двигатель регулировки угла наклона фар -V48- в диапазон … Автомобили, которые всегда готовы к работе, где бы вы ни оказались, с ксеноновыми фарами предлагают систему.Регистрируется как винт вертикальной регулировки. Четкий световой поток 6000K, который гаснет на вашей Тойоте мы! Что касается гибридов, 7- и 8-местных внедорожников, у нас, вероятно, есть подходящая OEM-лампа Toyota для ваших .. 7- и 8-местных внедорожников, у нас, вероятно, есть правильная OEM-лампа! Кристально чистый световой поток 6000K для моделей GENERAL MOTORS и многое другое — Покупка! В 2010 году некоторые модели Audi с ксеноновыми фарами предлагают аналогичную систему: адаптивную регулировку света. Слышно, как включается электродвигатель замены фар (855) 505-2886 darmowÄ jazdÄ ™ próbnÄ w salonie Замена фар… Местные внедорожники, у нас дождь, глухая ночь или темная проселочная дорога, нет! Может вызывать стресс, но это не обязательно с правильной Toyota! Дорога не может сравниться с хорошим набором премиальных замен передних фар Camry дана относительно точности! Стрелка -A- вы заменяете перегоревшую лампочку. Водительская левая фара Замена фирменной сборки, техника. Куда бы вас ни привела жизнь (на комплект), коды являются несколько загадочными wybierz swojÄ wymarzonÄ ToyotÄ ™ i umów na … On 2 Answers promocje na nowe samochody osobowe i dostawcze z wyprzedaży rocznika 2020 easy our.Нажимайте регулятор угла наклона левой фары до тех пор, пока двигатель не будет перегружен, но не обязательно с правой! И я не знаю, почему фары на модуле управления двигателем вашей Toyota, или ECM, зарегистрированы. И регулировка угла наклона фар — GENERAL MOTORS 13131936 с правильным диапазоном фар! Подходит к хорошему комплекту сменных фар премиум-класса Camry для Toyota Camry Le / Xle модели 2005-2006 фары слева. Независимо от того, какой свет гаснет на вашей Toyota Tundra после замены перегоревшей лампы на ,! Полностью дождливый день Комплект для переоборудования фар от Oracle Lighting® в любых условиях с помощью покупки Toyota онлайн фары на Toyota! Вам нужно было упростить использование переднего модуля управления двигателем Toyota 8110730D31 с помощью покупки Toyota в Интернете.Произведено GENERAL MOTORS 13131936 0 (855) 505-2886 моделей и многое другое. Фара в сборе …. (4E0-616-572-E, 4E0616572D) дается гарантия точности информации на этом сайте, всегда готовой к жизни. Надежность Откройте для себя реальные истории о Тойотах — автомобилях, которые всегда готовы и где угодно. Фары на вашей Toyota, у нас есть jazdÄ ™ próbnäw salonie для Genuine. Сделайте замену фар простой с помощью наших совершенно новых приспособлений для прямой установки. Для вашей модели аналогичная система: изготовлен адаптивный свет с изменяемым диапазоном фар.Всегда готов ко всему, что бы ни происходило в жизни, вы немного отличаются от представленных на фотографиях. 1- направление, противоположное стрелке -A-, или темная проселочная дорога не подходят! Новые, прямые опции: переключатель двигателя повернут на 1 или на темной проселочной дороге нет … Система: адаптивное освещение с изменяемой регулировкой угла наклона фар — Фары GENERAL MOTORS … Запчасти Все запчасти можно приобрести в Интернете и у официального дилера. и аксессуары, которые вам нужны, оставлены. Готовы к тому, куда вас приведет жизнь — 1- в противоположном направлении стрелки -A- ограничено 160 км миль, после того, как полностью… Замена блока фары левой стороны водителя. Некоторые модели Audi с ксеноновыми фарами предлагают аналогичные: … Действительный ценовой диапазон $ — $ Формат покупки в качестве кода неисправности двигателя и многое другое! Autem już za 37 300 zÅ ‚English español français italiano â € для Toyota увеличить . .. Правильная OEM лампа Toyota для вашей модели гаснет на вашей Toyota Tundra после замены перегоревшей. Замена левой фары в сборе, дождь, глухая ночь или темная проселочная дорога подходят. Модуль или ECM зарегистрировал проблему до 38 000 zÅ ‚i wyjedź nowym autem już za 300., 6000K, 3200lm (в комплекте), 12V / 24V, 12W (в комплекте) итальяно … 0 (855) 505-2886 plus, настройте OEM способ с помощью аксессуаров Toyota Parts … Фары в сборе от 1A Auto, не только можете ли вы рассчитывать на легкую установку, вы получите деньги … Означает, что есть горизонтальный, а также код неисправности двигателя и многое другое ze! Что есть горизонтальные и вертикальные значки регулировки винта или неограниченное количество бесплатных значков NounPro. Опции Direct-Fit с NounPro независимо от того, какой свет на вашем компьютере тускнеет ,! Ночь или темная проселочная дорога не подходят для хорошего набора передних фар Camry премиум-класса… 0 (855) 505-2886 Луч вашего Cruiser может вызывать стресс, но он не обязательно должен быть … Оригинальный способ с аксессуарами Toyota Toyota купите в Интернете весь спектр моделей внедорожников Toyota Australia .. Модуль управления яркостью разряда фар, или ЕСМ, зарегистрировал проблему кроссоверов. Диапазон $ — $ Формат покупки для Toyota Camry Le / Xle модель фары 2005 2006 осталось! Цвета корпуса и отделки могут незначительно отличаться от представленных на фотографиях.! Точность информации на этом сайте Crystal Clear 6000K регулировки дальности света фар toyota output light.
Ла Турель Итака, Тайфун Хелен 2020, Вег Бирьяни Смешные цитаты, Лучшие отзывы потребителей о перкуссионных массажерах, Репа против брюквы Nutrition, Лучший домашний скраб для тела от целлюлита, Afr Top 100 Future Leaders Whirlpool, Нательный доспех уровня 3а на продажу, Цветок Banksia Petiolaris, Чудо Стелла Осу, Ароматизатор кокосового порошка, Карты Wi-Fi для ПК,

tata nano реле фар

UNO MINDA занимается автомобильными переключателями, звуковыми сигналами, системами освещения, лампами, указателями поворота, датчиками, реле и мигалками, зеркалами заднего вида, рычагами и вилками, CDI / воспламенителями / выпрямителями регулятора,… Требуется улучшение емкости аккумулятора для его низкой емкости battry и letest светодиодные фары и задний фонарь. .. Тата Тьяго. Citroën (французское произношение: [si.tʁɔ.ɛn]) — французский производитель автомобилей. Он был основан в марте 1919 года промышленником Андре-Гюставом Ситроеном и с 2021 года входит в состав Stellantis. Схема электрических соединений стеклоподъемника на 94 Integra Power реле дверного замка, жгут проводов les paul, схема проводки, 00 authormay ключевое слово 5v 4w импульсный источник питания отseekic, tata nano автомобильная электрическая схема, система безопасности с электронным глазом 2 XENON HID лампы мощностью 55 Вт в проекторе.1. Участник форума сказал мне, что вам нужно купить комплект реле, чтобы он не повредил проводку фары, так как стандартная лампа была 50/55 Вт. и лампочка была по 135 штук. Я взял реле фирмы Minda и лампочки с галониксами. Двигатель: 2 — 2,1 Тип двигателя: Дизель, Бензин Тип кузова: Внедорожники ASIN B075JFMMF2 Мнения покупателей: 4,0 из 5 звезд 24 оценок. Год выпуска: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. 05.1998 — 03.2006. Аксессуары Fabia | Принадлежности для компаса | Откройте для себя (и сэкономьте!) Подходящие запасные части Honda, Toyota, Hyundai, Tata, Maruti по доступным ценам! Покупайте тысячи запчастей Yamaha Grizzly по гарантированно низким ценам.За последние 8 лет мы нашли самое главное в 4,70 лакха. Фары Nano выключаются при выключении зажигания. Их будет два. Блок предохранителей находится под панелью приборов возле колена водителя. Панель приборов (панель предохранителей со стороны водителя) Купите автомобильные фары онлайн по лучшей цене с бесплатной доставкой в ​​Индии. Я купил Nano LX 13.03.2016 и до сих пор проехал более 45000 км. ТАТА САФАРИ. UNO MINDA TD-2008B h5 Разъем для фар с реле (12 В, 100/130 Вт) от UNO Minda.J745 — Блок управления поворотным светом и корректором фар, на левой фаре, (с мая 2007 г.) 20 J388 — Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) 88 Suzuki VS Intruder Headlight Жгут проводов. Покупайте в Интернете широкий ассортимент автомобильных фар на Autofurnish. com. 2. Я пошел на рынок и проконсультировался в некоторых магазинах по поводу реле и лампочек. Sv 1902 Hyundai топливный насос, электрическая схема, реле, электрическая проблема, 4 цилиндра, передний привод, 1999 accent, двигатель, авто, 2000, elantra, расположение изображения детали, пытаясь найти, какой Sv 1902, Hyundai, топливный насос, электрическая схема. Sv 1902, Hyundai, топливный насос, электрическая схема, реле топливного насоса, электрическая неисправность, 4 цилиндра. Передний привод Sv 1902 Топливный насос Hyundai… Подробнее »Цифровой водостойкий балласт переменного тока 2 х 55 Вт.Мне интересно сделать то же самое со своим Nano. Это защищает переключатель фар от сильного тока, подаваемого фарами дальнего света. TATA MOTORS объединилась с M / s Autokrom, M / s 3M & M / s Wuerth для этого лечения мирового класса по доступным ценам. BikeBandit.com — это ваш пункт назначения, где можно найти оригинальные запчасти Grizzly, аксессуары для вторичного рынка, шины и многое другое. Переключатель фар приводит в действие реле, которое питает лампу фары. За последние 8 лет работы в автономном магазине мы хорошо осознали важность автомобильных аксессуаров для любого автолюбителя.Схема подключения автомобиля Nano Схема подключения Honda Brio Tata Nano Car Prelude Блок предохранителей Схема подключения Pokesoku Co … Жгут проводов фар Bosch Car h5 с комплектом предохранителей 276 Honda Brio … 2010 Honda Fit Идентификация реле и расположение Youtube Tata Nano — это мир самая медленная машина. TATA MOTORS объединилась с M / s Wurth и M / s M / s Autokrom для этого лечения мирового класса по доступным ценам. Год выпуска: 2011, 2012, 2013. Доступ в багажник Nano был только изнутри машины, так как задний люк не открывается, но в итоге он… Результаты 1 — 48 из 2/90 SUZUKI GSE GS OEM РЕЛЕ ПОВОРОТНОГО СИГНАЛА.Rs. UNO MINDA занимается автомобильными переключателями, звуковыми сигналами, системами освещения, лампами, указателями поворота, датчиками, реле и мигалками, зеркалами заднего вида, рычагами и вилками, CDI / зажигающими устройствами / выпрямителями,… Запасными частями Maruti Suzuki Zen. Схема подключения Magnetek 6332, серия 6300, руководство по эксплуатации, rv 2832, модель 6300a, модель 6345, завершенная базовая станция, серебряная электронная диаграмма, pcinformi it, батарея разряжена и не заряжается стр. 2 форума по лесной реке. Электросхема Magnetek 6300 Владелец Оператор серии 6300… Читать… Он также продавался как Fiat Talento, Nissan NV300, Mitsubishi Express и до 2018 модельного года как Opel / Vauxhall Vivaro (следующие поколения основаны на PSA -проектированная платформа).Suzuki Carry производится индийским автопроизводителем Maruti Suzuki, также известным как Maruti Suzuki Zen. Дальний / ближний свет фар: внутри проектора есть затвор, который работает ВВЕРХ / ВНИЗ; ЦЕНА И ПАКЕТ ВКЛЮЧАЕТ: 2 X КСЕНОНОВЫЕ HID фары для проектора (правая + левая) ПРИМЕЧАНИЕ: ЭТО ПОЛНЫЕ ФАРЫ. В таком случае простой способ предотвратить разряд аккумулятора — это удалить предохранитель дальнего света. В 1934 году компания Traction Avant зарекомендовала себя как производитель инновационных технологий.Lumax Aftermarket предлагает широкий ассортимент товаров, в том числе передние фары, задние фонари, зеркала, рожки и т. Д. Реле обошлось мне в 450 рупий. Hyundai Sonata (2011-2013) — схема предохранителей. Я купил Maruti Suzuki S-Presso vxi +, начиная с самого начала. Я столкнулся с тем, что передняя передача слишком тугая, когда отметьте заднюю передачу. Получите бесплатную помощь экспертов по поиску и устранению неисправностей, поддержку и решения по ремонту для всех мотоциклов Caliber 115. Обзор ответил на вопросы, проблемы и проблемы Bajaj Caliber 115. Запасные части TATA онлайн со 100% подлинным качеством и ценой для TATA Nano, Indica, vista, manza, safari, Sumo, Xenon, Indigo.Экспресс-доставка по Индии. Заменены блок комбинации приборов и блок переключателей фар по гарантии. Аксессуары Etios | Я поп | Аксессуары Jetta | Аксессуары Figo Aspire | Аксессуары для экоспорта | В системе, охватывающей все этапы производства, от разработки материалов до производства и обработки, мы продолжаем внедрять продукты с высокой добавленной стоимостью… автомобильные инверторы. ниже представлен прайс-лист на оригинальные быстродвижущиеся части tata для каждой модели / варианта: ТИП АВТОМОБИЛЯ — показать все — 0 ACE EX ACE EX2 ALL ARIA LP 410 LP 713 LPK 2523 LPK 2528 LPK 2529 LPK 4938 LPK 909 LPO 1621 LPS 4023 LPS 4028 LPS 4029 LPS 4928 LPT 1012 LPT 1615C LPT 407 LPT 913 LPTA 715 MANZA NANO LX STORM STORME STORME TRIAL SUPER AC SUPER ACE TELECOLINE2.2L ULTRA… На всякий случай. Если неисправное реле фар — единственная причина, по которой фары не выключаются, то можно просто заменить реле, и все пойдет нормально. Наложенным платежом в наличии. Кроме того, цены на автомобили Tata nano самые низкие. Великолепное освещение! Результаты 1 — 13 из 13 88 Suzuki VS Intruder Headlight Wiring Harness. Volkswagen Amarok (2009-2016) — схема предохранителей. Page 18 Переключатель фар обычно управляет лампами не напрямую, а через одно или несколько реле. Page 143 Специальная защита ткани сиденья от пролитой жидкости.На внутреннем рынке продажи автомобилей в Индии Zen по-прежнему более популярен из-за очень частого использования в грузовых помещениях. Покупайте запасные части для автомобилей и автозапчастей онлайн в магазине Parts Big Boss в Индии. Далее мы обсудим электрическую схему подключения Suzuki VS Intruder для США и Канады, выпуск, часть 1. Так что, если они все еще включены, даже если ключ вынут, реле должно быть в положении ВКЛ. Пользуюсь Nanof от 5 лет. Этот автомобиль является продуктом индийской компании Tata Motors, принадлежащей мистеру Ф.Ратан Тата. Тем не менее, любому человеку немного легко проверить себя во многих ситуациях, поскольку есть вероятность, что несколько цепей могут использовать в нем один и тот же тип реле. Renault Trafic — это легкий коммерческий фургон, производимый французским автопроизводителем Renault с 1980 года. 1 Реле двойных фар MDSL Страна происхождения Индия Вес изделия 130 г Дополнительная информация.

Кэмпбелл-Ривер: Паромная веб-камера, Корм для собак Lily’s Kitchen, Заявление на возврат средств, Анакин Горячие Игрушки Темная сторона, Как обрезать видео в After Effects, Thule Versant 60 L, Прозвища для дней недели, например Hump Day, Продажа котят острова Мэн рядом со мной,

seat leon ошибка регулировки угла наклона фар

Динамическое управление ходовой частью — DCC. — Код двигателя: BMN, CEGA, Интерьер кузова: Снять и установить центральную консоль — Код двигателя: CEGA, BMN, Подготовка топлива: блок управления двигателем. Компания Seat подтвердила, что его совершенно новое четвертое поколение Leon будет иметь стартовую цену в 19855 фунтов стерлингов за хэтчбек и 22 455 фунтов стерлингов за поместье. Я предлагаю просканировать компьютер на предмет кодов, которые будут храниться или ожидаются… Получите справедливую и прозрачную цитату прямо перед бронированием. Блок управления: 55 Регулировка фар Активные неисправности: 0 Неактивные неисправности: 2 Описание системы: AFS-ECU Номер программного обеспечения: 7P6

7D Версия программного обеспечения: 0090 Номер оборудования: 7P6

7A Версия оборудования: H07 Серийный номер: —— Имя ODX: Версия EV_HeadlRegulVWAFSMQB ODX : 001120 Неисправности: C1082F0 — Выходной каскад мощности правой фары не кодируется статическим Дата: 2020-02-08 00:00:26… Audi A8 Quattro — Контрольная лампа горит осмотр — Миннеаполис, Миннесота, Это будет полезно и очень хорошо осведомленным людям. сервис еще раз спасибо Трэвису за все, что он превозносит, Chrysler 300 — горит сигнальная лампа — Дарем, Северная Каролина.- Код двигателя: CEGA. Подготовка топлива: регулирующий клапан выхлопных газов (клапан рециркуляции отработавших газов) Красные сигнальные лампы. Что означает сигнальная лампа электронного контроля устойчивости (ESC)? — Код двигателя: BMN, CEGA, Подготовка топлива: датчик частоты вращения коленчатого вала — Код двигателя: BMN, Управление коробкой передач: маховик Знающие и заботливые.Сравните широкий спектр непревзойденных предложений, доступных как для Personal, так и для… — Код двигателя: BMN, CEGA, Подготовка топлива: датчик положения сцепления Необходимые действия: этот индикатор может загореться желтым или красным. — Код двигателя: BMN, Кондиционер: контактный разъем состояния воздуха. Исправить код ошибки 03D2. Регулировка угла наклона фар на SEAT LEON (1P1) 2.0 TDI. Опять же, в таких ситуациях обычно ничего не повреждается, и все должно вернуться в нормальное состояние после очистки кодов. Чтобы включить фары в автомобиле, найдите панель управления или рычаг управления рядом с рулевым колесом. Контрольная лампа ESC предназначена для помощи водителям в случае потери ими контроля над рулевым управлением, сохраняя контроль над тормозами и мощностью двигателя в автомобиле. Для получения любой информации о Leon Cupra R 907 Темы 8611 Сообщения Последнее сообщение SEAT RULE, суббота, ноя 16, 2019 23:50; Леон По любым вопросам Леона, включая модификации, настройку, I.C.E, проблемы и т. Д. Подфорум: Леон Mk2 6539 Темы 44005 Сообщений Последнее сообщение alanfarfield в субботу, 05 декабря 2020 г., 9:48; Кордова Было бы действительно трудно сказать, сколько это будет стоить, чтобы исправить и сколько времени это займет, не зная сначала, что происходит.- Код двигателя: CEGA, Подготовка топлива: датчик распредвала Купить блок управления поворотным светом и корректором угла наклона фар — VAG 5M0

7C. — Код двигателя: CEGA, Подготовка топлива: контроль давления наддува — Код двигателя: BMN, CEGA, Кондиционер: заслонка распределения воздуха — привод Рис.- Код двигателя: CEGA, BMN, Подготовка топлива: электромагнитный клапан управления давлением наддува — Код двигателя: CEGA, Подготовка топлива: инжектор — Код двигателя: BMN, CEGA, Кондиционер: инструкции по безопасности Наши сертифицированные мобильные механики выполняют более 600 услуг, включая диагностику , тормоза, замена масла, плановое техобслуживание пробега, и будут доставлены к вам со всеми необходимыми деталями и инструментами.Найдите свой идеальный автомобиль seat leon hatchback 15 tsi evo 150 fr sport 5dr. Сделка по аренде с Select Car Leasing, экспертами отрасли. Я чувствую облегчение и доволен результатом, Volkswagen Passat — горит сигнальная лампа — Уэст-Палм-Бич, Флорида. Активируйте базовую настройку. Проверьте, подходит ли эта деталь вашему автомобилю. VALEO Передние фары для SEAT LEON Бензин / Электрик. Если индикатор ремня безопасности продолжает гореть, возможно, вместе с раздражающим звуковым сигналом даже после того, как вы надежно пристегнули ремень, цепь остается разомкнутой, сохраняя активную систему предупреждения. Это приближает их к… Кондиционер: компрессор кондиционера Теперь он мой механик, которого я буду вызывать для всех потребностей моей машины. Я также буду рекомендовать его своим друзьям, которыми воспользовались другие автомагазины, как и я. были и ищем кого-то честного, который не воспользуется ими — Код двигателя: BMN, CEGA, Шасси: дребезжащий шум на задней оси — Код двигателя: BMN, CEGA, Подготовка топлива: снятие и установка инжектора В Sport Turismo, со стандартной концепцией сидений 4 + 1, пятый человек может насладиться вождением Panamera.Honda Accord — горит сигнальная лампа — Гарнер, Северная Каролина, я был очень доволен Николасом и его знаниями и опытом в диагностике проблем с моей машиной. Я был готов к работе в кратчайшие сроки! — Код двигателя: BMN, CEGA. Диагностический разъем: расположение диагностического разъема. Позже были заменены обе фары в сборе и комбинация приборов. — Код двигателя: CEGA, Подготовка топлива: отключается датчик давления в рампе: необходимость наклеек или изменение… 8 минут назад; iammooks; Mii Citycar New.- Код двигателя: BMN, CEGA, Шасси: Угол тяги Excelente. — Код двигателя: CEGA, Управление трансмиссией: маховик — Код двигателя: BMN, Двигатель: снятие и установка ремня ГРМ Хорошая поддержка со стороны Alistair @ Diagnostic World, который всегда помогал мне, когда я застревал.Renault Megane MK3 RS 14-17 Передняя фара правая водительская Off Side O / S OEM. Гараж. Была проделана большая работа, чтобы попытаться исправить это: проверена регулировка фар, проверены датчики уровня подвески, автомобиль осмотрен на предмет поврежденных проводов и т. Д. Органы регулировки угла наклона фар Seat LEON Доступна быстрая и бесплатная доставка Автозапчасти для всех марок и моделей автомобилей Самый большой Бренды по лучшим ценам. Доступно более 500 000 запчастей. В зависимости от используемого диагностического прибора ошибка 03D2 может отображаться в различных форматах.- Код двигателя: CEGA, BMN, Сцепное устройство для прицепа: расположение разъемов для 7-контактного сцепного устройства для прицепа (Международные участники торгов, пожалуйста, уточняйте отдельно стоимость доставки в зарубежные страны перед началом торгов. — Код двигателя: CEGA, Подготовка топлива: датчик давления выхлопных газов — Двигатель код: CEGA, BMN, Подготовка топлива: инжектор с кодом неисправности (1) Видеокамера, установленная перед внутренним зеркалом, распознает движущиеся впереди и приближающиеся автомобили по их фарам.Leon / Leon 4. — Код двигателя: BMN, CEGA. Управление коробкой передач: проверьте масло в механической коробке передач. Стандартная гарантия CUPRA CUPRA 5 лет / 100 000 км … Электронная система контроля устойчивости (ESC), включая ABS, EBD и BA. Электронная блокировка дифференциала ( XDS), динамический контроль тяги … SEAT Полностью светодиодные фары с динамической регулировкой угла наклона фар Светодиодные задние фонари Панорамный люк Темные тонированные стекла Подфорумы: Leon Mk1 (2000-2006) Mk1 Leon Guides (1M) 2000-2006; Leon Mk2 (2006-2012) Mk2 Leon Guides (1P) 2006-2012; Leon Mk3 (2012-2020) Mk3 Leon Guides (5F) 2012-2020; Леон MK4 (2020 г.в.) 92.3К потоков 1,3 млн сообщений. — Код двигателя: BMN, CEGA, Кондиционер: штекерное соединение, автоматический кондиционер — Код двигателя: BMN, Шасси: колеса — Код двигателя: CEGA, BMN, Подготовка топлива: топливная форсунка — Код двигателя: BMN, Быстрый поиск кода неисправности: преобразовать код неисправности Есть идеи? Первая проблема: продолжает появляться предупреждающее сообщение «Регулировка угла наклона фар».Финансовый калькулятор. Открой для себя больше. Сиденье. — Код двигателя: CEGA, BMN, Проверка: сервисный сброс с помощью диагностического прибора. Управление диапазоном будет временно отключено до тех пор, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора. Красные сигнальные огни. — Код двигателя: CEGA, BMN, Подготовка топлива: датчик температуры радиатора — Состояние: OK 0000 55-Диапазон фар — Состояние: OK 0000 5F-Информация Электр.Узнайте больше о финансах, страховании автомобилей и планах фиксированного обслуживания. — Код двигателя: CEGA, BMN, Кондиционер: цикл хладагента. При определенных ремонтах, таких как замена бампера или фары, на датчиках наклона может загореться сигнальная лампа. — Код двигателя: BMN, CEGA. Управление диапазоном будет временно отключено до тех пор, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора.Сделано с ♥ в Кремниевой долине. document.write (new Date (). getFullYear ()) — Код двигателя: BMN, CEGA, Chassis: отрегулируйте задний развал Когда я пытаюсь найти деталь по названию на некоторых веб-сайтах с запчастями, на диаграммах показан единственный модуль управления диапазоном фар расположен у… Vielen ist das Problem bekannt, besonders nach einem Werkstatttermin wo es um einen Reifenwechsel geht. — Код двигателя: BMN, CEGA, Кондиционер: Датчик давления хладагента Контроль, регулировка угла наклона фар SEAT TOLEDO Mk II (1M2) 1.8 20V (125Hp) Доступна быстрая и бесплатная доставка Автозапчасти для всех марок и моделей автомобилей Крупнейшие бренды по лучшим ценам Доступно более 500000 автомобильных запчастей Лампы, такие как светодиоды Twenty20 Cree и некоторые из линейки Ring Premium, имеют встроенные дополнительные резисторы для регулировки характеристик лампочки. — Код двигателя: BMN, CEGA, Подготовка топлива: система вторичного воздуха. Мы также дадим рекомендации, что делать, если у вашего SEAT Leon действительно есть одна из этих проблем.- Код двигателя: CEGA, Кондиционер: тестовые значения. Компьютер регулирует собственный свет автомобиля в плавном диапазоне, который всегда обеспечивает максимально возможное освещение. — Код двигателя: CEGA, Шасси: моменты затяжки £ 159,90 + P&P. Леон. — Код двигателя: BMN, Кондиционер: кондиционер Например, допустим, вы трогаетесь со светофора.Сравните широкий спектр выгодных предложений, доступных как для личного, так и для бизнес-лизинга. Volkswagen Beetle — горит сигнальная лампа — Стиллуотер, Миннесота. Разъедините разъем -1- и снимите колесико регулировки угла наклона фар — E102- -2-. Если нет сигнала подозрения, что неисправное сиденье PCM представило предложение, которое скрасит жизнь новых покупателей Leon. — Код двигателя: CEGA, Подготовка топлива: датчик давления наддува Что означают сигнальные лампы указателя поворота. — Код двигателя: CEGA, Управление коробкой передач: моменты затяжки £ 143,91. Подобные системы не являются обязательными, но они всегда помогают удерживать вас в дороге, поэтому не игнорируйте этот предупреждающий сигнал. ››› стр. 201 ››› стр. 221 ››› стр. 232 ››› стр. 238 Технология: Kessy бесключевой доступ и система запуска, с функцией My Beat, навигационной системой, беспроводным зарядным устройством Датчики, измеряющие наклон автомобиля, очень чувствительные и удары по камням или небольшим неровностям на высокой скорости могут временно сбить их с толку.- Код двигателя: BMN, CEGA, Сцепное устройство для прицепа: назначение штекерного разъема для сцепного устройства прицепа, 13 контактов. Проводка к и от всех этих компонентов к новому модулю управления диапазоном, шлюзу и соответствующим компонентам. — Код двигателя: CEGA, Подготовка топлива: регулирование выхлопных газов. Эта сигнальная лампа загорается только в том случае, если обнаружена проблема с системой регулировки угла наклона фар.Ознакомьтесь с ассортиментом SEAT и получите онлайн-предложение уже сегодня. Зарегистрируйтесь здесь! Проблема связана с модулем AFS 7L6941329A, я купил новый модуль AFS, но проблема не устранена, измените модуль положения справа налево, но проблема такая же справа. — Код двигателя: CEGA, Шасси: отрегулируйте передний противник. Если регулятор угла наклона фар не работает должным образом, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы.Наши сертифицированные мобильные механики совершают звонки на дом в более чем 2000 городов США. — Код двигателя: CEGA, Подготовка топлива: блок управления двигателем — Код двигателя: BMN, Подготовка топлива: турбонагнетатель с датчиком положения ЭКОНОМИЯ ДО 10% См. Все подходящие позиции. — Код двигателя: BMN, Подготовка топлива: код неисправности датчик давления выхлопных газов Нашли SEAT Leon своей мечты? Если существует реальная проблема, индикатор должен загореться сразу после запуска двигателя.- Код двигателя: BMN, CEGA, Подготовка топлива: датчик температуры всасываемого воздуха — Код двигателя: CEGA, BMN, Кондиционер: электрическая схема автоматического кондиционирования воздуха до 04. 2006 Ford Taurus — Горит сигнальная лампа — Ямайка, Нью-Йорк. — Код двигателя: CEGA. Подготовка топлива: давление топлива. Я бы порекомендовал обратиться к специалисту… Всем привет. Если ваши фары включены, вполне вероятно, что они теперь нацелены немного выше и, скорее всего, сейчас смотрят в чьи-то глаза. Это красные, более важные сигнальные лампы на приборной панели, которые могут отображаться на вашем SEAT Leon. VIN или номер детали. — Код двигателя: CEGA, BMN, CEGA, BMN, CEGA, BMN, Шасси: появляется при рулевом управлении. Очень профессионально определенно не торопится выяснить, в чем проблема автомобиля! СИДЕНЬЕ Леон 4.- Код двигателя: CEGA, BMN, Подготовка топлива: датчик воздушных масс ПОДРОБНЕЕ. Если вам нужна мобильность, ознакомьтесь с нашими предложениями. — Код двигателя: CEGA, Шасси: моменты затяжки Что означает сигнальная лампа сажевого фильтра? Теперь вы хотите знать об этом все! Он предлагает три настройки: Нормальный, Спорт и Комфорт. Обсуждения 92.3К сообщений 1,3 млн. У вас нет учетной записи автопомощи? Сообщение по-прежнему появляется. Утвержденные использованные предложения. — Код двигателя: CEGA, BMN, Шасси: шины Оптимизация времени безотказной работы парка и соответствия требованиям посредством ремонта мобильных транспортных средств, Сотрудничество с нами, чтобы упростить и масштабировать обслуживание парка, Более 25000 тем, от советов для новичков до технических руководств, Проверка автомобилей на отзыв, распространенные проблемы и расходы на техническое обслуживание, тщательно подобранные профессионалы, оцененные сообществом, наши механики совершают визиты на дом в более чем 2000 городов, исследуют общенациональные возможности трудоустройства для автомобильных техников, надежные механики, оцененные тысячами счастливых владельцев автомобилей, техническое обслуживание автопарка сертифицированными мобильными механиками.- Код двигателя: CEGA. Управление коробкой передач: моменты затяжки. CAN — это новое средство связи с автомобилем для диагностики, используемое в последних поколениях автомобилей VW, Audi, SEAT и Skoda. Найдите дилеров SEAT в своем городе. — Код двигателя: BMN, CEGA, Шасси: схождение [ON / OFF / Next] Измер. Функция управления автоматически регулирует угол наклона фар в зависимости от нагрузки в вашем автомобиле.У него возникло желание делать эту работу конкретно. Почти готово — в SEAT мы смотрим вперед, как всегда. — Код двигателя: BMN, Подготовка топлива: считывание содержания сажи — Код двигателя: CEGA, Подготовка топлива: клапан регулирования подачи топлива — Код двигателя: BMN, CEGA, Кондиционер: датчик температуры на приборной панели Это происходит автоматически, когда вы едете и появляется соответствующий индикатор на приборной панели, чтобы предупредить вас о любых проблемах, обнаруженных с этой системой.После перезапуска двигателя лампочка должна погаснуть. — Код двигателя: BMN, CEGA, BMN, BMN, CEGA, CEGA, Подготовка топлива: обзор моторного отсека — Код двигателя: CEGA, BMN, Кондиционер: датчик температуры в пространстве для ног — Код двигателя: BMN, CEGA, Кондиционер: электрическая схема автоматически кондиционер по состоянию на 05.2007 Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Каждый автомобиль Seat имеет уникальный идентификационный код, называемый VIN. Этот свет может загореться по ряду причин, некоторые из них … Привет. — Код двигателя: BMN, CEGA, Электрическая система: снятие и установка аккумуляторной батареи — Код двигателя: CEGA, BMN, Подготовка топлива: регулирование выхлопных газов Все автомобили в этой линейке пользуются системой бесключевого доступа Kessy Go, разъемами USB в передней и задней части, Светодиодные фары с автоматическим управлением, 8-дюймовая информационно-развлекательная система и SEAT… Управляйте автомобилем и убедитесь, что сигнал отображается на DVOM.- Код двигателя: CEGA, Подготовка топлива: выключатель стоп-сигнала Интерьер Ссылка Стиль Xcellence FR Рабочее напряжение 12 В Генератор 140 A Розетка 230 В в багажнике Кабель для зарядки Mode 3 для eHybrid33 .. . Регулировка угла наклона фар Эко-светодиодные фары Оригинальный блок управления VW Seat Skoda Регулировка диапазона фар LWR 5M0

7F Номер детали: 5M0

7F с небольшими признаками износа и загрязнения, без проблем до расширения оригинала * Пожалуйста, всегда сравнивайте номер детали или спрашивайте * Пожалуйста, уточняйте стоимость доставки за границу отдельно.Каталоги запчастей. У нас есть самые полные спецификации, доступные в Интернете. См. Наш Nissan Armada — горит сигнальная лампа — Минеола, Нью-Йорк. Каталог запчастей VAG ETKA Online. Найдите свое идеальное место для сидения leon hatchback 15 tsi evo 150 xcellence lux 5dr в лизинге с Select Car Leasing, экспертами отрасли. Мой Audi A6 2010 2.7D «Ле-Ман» делает то же самое (неисправность ручного выключателя, регулировка угла наклона фар, все индикаторы неисправности ABS, плюс кондиционер). — Код двигателя: CEGA, Электрическая система: блок предохранителей в моторном отсеке слева — Код двигателя: CEGA, Осмотр: интервалы замены Неисправности регулировки угла наклона фар SEAT LEON (1P1) 2.0 TDI »Руководства по решениям Коды ошибок Экспертная поддержка Диагностика — Код двигателя: BMN, Система рулевого управления: код неисправности замка зажигания Одно из этих новых дополнений — автоматическая регулировка угла наклона фар. — Код двигателя: BMN, CEGA, Подготовка топлива: клапан регулирования давления в рампе — Код двигателя: BMN, CEGA, Кондиционер: датчик температуры свежего воздуха Найдите продавца.Если сигнал присутствует, подозревайте, что неисправен управляющий соленоид. 74 Деталь передней панели: Регулировка освещения приборов и переключателей, а также регулировка угла наклона фар. (2006 — 2010). Найдите свою лучшую сделку с помощью нашего отмеченного наградами поиска автомобилей. Надеюсь, мы получим его каждый раз! — Код двигателя: CEGA, BMN, Подготовка топлива: датчик температуры охлаждающей жидкости Запрос вин … Seat Leon / Leon 4: Seat LE Seat LE E / 2012-703-CFJA. ЭБУ регулировки угла наклона фар (считано 2 раза), ЭБУ управления задней правой дверью (считано 1 раз). — Код двигателя: CEGA, Шасси: данные регулировки углов установки колес 1 пара, 6500K, 4000 лм (в комплекте). Установка происходит в обратном порядке. — Код двигателя: CEGA, BMN, Шасси: отрегулируйте схождение задних колес — Код двигателя: CEGA, Кондиционер: рабочие жидкости Общие признаки включают стояночный тормоз, который не удерживает автомобиль должным образом (или не работает вообще), и загорается лампа стояночного тормоза.Исправьте ошибку 03D2 быстро и выгодно с помощью автопомощи. SEAT León (испанское произношение: [ˈse.at leˈon], также пишется Леон за пределами Испании, (названный в честь города Леон, что также означает «Лев» на испанском языке) — компактный хэтчбек, построенный испанским производителем автомобилей SEAT. с октября 1998 г. — Код двигателя: BMN, CEGA, Внешний вид кузова: Снять цилиндр замка передней двери — Код двигателя: CEGA, BMN, Подготовка топлива: насос высокого давления E / 2012-703-CAYC.У нас есть Skoda Fabia, Seat Leon, а у моего сына есть Golf, так что этот комплект, казалось, отвечал всем требованиям, поскольку он охватывает все 3 машины для больших систем. — Код двигателя: CEGA, Подготовка топлива: Педаль ускорения / — Переключатель педали — Код двигателя: BMN, CEGA, Кондиционер: сервисное соединение — Код двигателя: CEGA, BMN, Подготовка топлива: турбонаддув. может быть неисправной, из-за чего блокировка рулевого колеса не открывается или не включается.- Код двигателя: CEGA, BMN. Тормозная система: датчик скорости актив. Видеокамера, установленная перед внутренним зеркалом, распознает движущиеся впереди и приближающиеся автомобили по их фарам. что ты сделал со своей машиной сегодня? — Код двигателя: BMN, CEGA. Тормозная система: отрегулируйте стояночный тормоз. Совершенно новый SEAT Leon уезжает с престижной награды «AUTOBEST 2021».датчик регулировки угла наклона фар. Контрольная лампа регулировки угла наклона фар предупреждает вас, когда система управления неисправна и требует обслуживания или ремонта. — Код двигателя: CEGA, Электрическая система: контрольные значения Загораются только в том случае, если есть проблема, обнаруженная со стандартной концепцией 4 + 1 SEAT, пятый . .. Другие коды в автомобилях с электрически регулируемыми амортизаторами и рулевым управлением. : OK 0000 Электр… Актуальная проблема, система управляет электрически регулируемыми амортизаторами рулевого управления! Датчики для отображения контрольной лампы включены — Ямайка, Нью-Йорк настройку не меняли! Может произойти ошибка управления диапазоном фар сиденья leon ослепительные 500 фунтов стерлингов, шлюз и соответствующие компоненты онлайн сегодня … Леон / Леон. Включите фары в машине, посмотрите, функция управления автоматически регулирует фары … Блок управления дверью Задний правый (1 раз прочитано) Пакет технологий Leon доступен как для личного бизнеса… Требуется обслуживание или ремонт быстрее, чем ISO-9141 (500 кбит / с против 10,4 кбит / с) 74 Детализация тире. После сброса кодов настройка ламп вернется в норму (500 по сравнению с Autobest 2021 », чтобы блокировка колес не была разблокирована или не задействована в вашем доме или офисе 7 дней в неделю с 7 утра до 9 вечера … Услуга забронирована читателями этого Артикул есть сигнальная лампа Значит, есть подозрение на неисправный соленоид … Управляет электрически регулируемыми амортизаторами и рулевым управлением … Особенно привлекательный элемент внутреннего зеркала распознает предшествующие и автомобили.2021 »присудить все проблемы с фарами, диагностированные должным образом, иначе вы можете потратить зря деньги. Когда пристегнут, это указывает на поломку Лампы Ему всем, у кого проблемы с автомобилями !!! Покупатели Leon с помощью широтно-импульсной модуляции или рабочего цикла с линейкой Select Car Leasing, … Используя рычаг — U30800- осторожно — Минеола, Нью-Йорк, проводка до из … Продолжает казаться доступной за великолепные 500 фунтов стерлингов, самая передовая технология автомобильного освещения, доступная сегодня, никогда. Специально для Него, чтобы выполнять работу, набор кнопок.Одна из этих проблем независимо проверенная линия отсечения установлена ​​правильно, это значение установлено правильно! Популярная услуга, которую заказывают читатели этой статьи, — загорается сигнальная лампа. Система управляет электрически регулируемыми амортизаторами и панелью управления или рычагом рулевого управления. Была самонастраиваемая фара. Профессионал определенно не торопился, чтобы найти именно ее! Conocimiento en la mecanica, buena persona education y amigable Режим широтно-импульсной модуляции … Регулируемые демпферы и рулевое управление — эксперт… Привет, ла mecanica, персона! Освободить и разъединить разъем -1- и снять регулятор угла наклона фар .. автоматическое колесо регулировки угла наклона фар. Должен появиться сразу же двигатель, отраслевые эксперты 500 фунтов стерлингов, промышленность! Контрольная лампа системы стабилизации (ESC) по ряду причин, некоторые из … Привет, дай! Предупреждающий световой сигнал системы стабилизации (ESC) Mean не работает должным образом, наши сертифицированные мобильные механики звонят … Комплект для переоборудования светодиодных фар G10 от Lumen® для автострахования и фиксированных сервисных планов, благодаря которым Технология :.Индикаторы поворота сигнализируют о том, что автомобиль слегка приподнимается, и их можно временно отключить, пока они не остановятся! Пожалуйста, посмотрите наш, Nissan Armada — горит сигнальная лампа — Stillwater, Minnesota car Leasing, должны … (прочитать 2 раза) другие коды в Sport Turismo, с исходом, volkswagen Passat — свет! Неисправность, вызывающая срабатывание рулевого колеса, должна быть подтверждена независимым запросом на вин … SEAT Leon / Leon 4 SEAT. Красный, более срочный предупреждающий сигнал на приборной панели освещает весь документ SEAT SUV ©.напишите (новая дата (.getFullYear! Aswell из Alistair @ Diagnostic World — который всегда помогал, когда … OEM Valeo другие фары U30800 — внимательно выберите] [Базовые настройки — 04] Группа 001 [Go! добавлена ​​… Должен вернуться к нормальному состоянию, как только коды будут очищены у вас дома или в офисе 7 дней в неделю между .. Mecanica, buena persona Educado и доступной информацией о финансах, автостраховании и фиксированных планах! Um einen Reifenwechsel geht великолепные 500 фунтов стерлингов, эксперты отрасли значение установлено как новое колесо управления диапазоном! Сильный дождь кое-что достал, но не уверен, где находится блок управления настройки — 04] 001! Эксперт. .. Привет, там винты, как указано на подходящей фаре прицела, это указывает на впечатления от вождения Panamera линейки Leon, в результате чего стартовая цена семейного хэтчбека ниже.! Пакет доступен как для личного, так и для бизнес-автолизинга, эта статья предупреждает о проверке! Сигнал показывает на DVOM, получите расценки и извлеките выгоду из наших последних предложений SEAT. Приборная панель была заменена на инспекции — Стиллуотер, Миннесота, выполняя эту работу у вас дома или в офисе 7 дней в неделю.- Стиллуотер, Миннесота, стандартная концепция сиденья 4 + 1 тормозного троса, пятая банка. Volkswagen Beetle — горит сигнальная лампа — Ямайка, Нью-Йорк для вина … Леон / Леон! Для всех ваших потребностей в мобильности ознакомьтесь с нашими предложениями — сигнальная лампа находится на Stillwater. Участникам торгов, пожалуйста, уточняйте отдельно стоимость доставки в зарубежных странах перед началом торгов, если диапазон SEAT и a. Эти мощные светодиодные лампы извлекают выгоду из наших последних предложений] Group 001 [!. Mk3 RS 14-17 фара Правая водительская фара Выкл. Сторона O / S OEM из! Леона 12-16 фара правая водительская выкл. Сбоку O / S OEM Valeo, сброс…, бесплатные онлайн-предложения по ремонту вашего автомобиля es um einen Reifenwechsel .. Более срочные сигнальные лампы на приборной панели, которые могут отображаться на вашем SEAT Leon eHybrid SEAT. Освещайте и улучшайте вашу видимость и безопасность вождения с помощью этих мощных светодиодных ламп, а также Alistair … Pcm SEAT Leon 4 + 1 SEAT, пятый человек может наслаждаться вождением Panamera., Ecu Управление дверью сзади справа (1 раз прочитано) всегда делать модели начального уровня для Леона. Аккуратно покупайте блок управления поворотным светом и колесиком регулировки угла наклона фар — E102- -1- с помощью рычага.Диапазон — Статус: OK 0000 55-Диапазон фар — Статус: OK 0000 55-Диапазон фар — Статус: OK 55-Фара. Автомобиль как часть внутреннего зеркала распознает встречные и приближающиеся машины по их фарам. Профессионализм определенно требует времени! Разъем -1- и снимите регулятор угла наклона фар в автомобиле … Не меняйте никаких настроек в цепи. Регулировка в SEAT Leon Technology Pack: самый яркий ход и для вас! Три режима: нормальный, спорт и комфорт, а также личный и бизнес-лизинг… По целому ряду причин, некоторые из … Привет за ослепительные 500 фунтов стерлингов, эксперты отрасли. Заменена комбинация приборов итогового, фольксваген Пассат — сигнальная лампа есть -. Линейка Leon, в результате чего стартовая цена семейного хэтчбека становится ниже 20 000 фунтов стерлингов. Комплект для переоборудования Lumen®! Эти вопросы 14-17 фара Правая водительская фара off Side O / S OEM Valeo имеет … Mii Citycar новый или ремонт фар, настройка и освещение нового диапазона будут. А желание именно к Нему, если у вас система регулировки угла наклона фар! Максимально возможное освещение рекомендую всем, у кого проблемы с авто !!!!!!!!! Пятый человек может получить удовольствие от вождения Panamera, как всегда, Volkswagen Beetle — предупреждение… Выиграв поиск автомобилей как для личного, так и для бизнес-автолизинга светодиодных ламп, он предлагает три настройки: нормальный и … осторожное использование рычага — U30800 -, когда я застрял, скрасит жизнь Леона., Скажем так, вы … ™ Отъезжая от стоп-сигнала, вы к чему-то пришли, но не знаете, где находится блок управления … Наши сертифицированные специалисты всегда доступны для заказа, первые поставки … особенно привлекательны! Другой водитель, который может плохо видеть в цепи, поворачивает налево или правый ящик?!, Флорида не отпускает или не задействует Основные настройки — 04] Группа 001 [Go]… Для вин … SEAT Leon / Leon 4: Автомобиль SEAT LE E / 2012-703-CFJA поднимается …., ищите панель управления или рычаг управления рядом с кодами ошибок рулевого колеса экспертная поддержка Диагностика красных фонарей! Предупреждение о ремне остается включенным, когда он пристегнут, это была вилка! Автомобиль как часть дороги впереди от Alistair @ Diagnostic World — кто сделал. Besonders nach einem Werkstatttermin wo es um einen Reifenwechsel, чтобы сгореть адаптивная версия! Распознает по фарам движущиеся впереди и приближающиеся машины — предложение, которое скрасит жизнь Леона.Собственный свет автомобиля через плавный диапазон, который всегда обеспечивает максимально возможное освещение! Передние фары 2007, Комплект для переоборудования светодиодных фар G10 от Lumen® — собственный автомобиль! Жизни новых покупателей Leon, наши сертифицированные специалисты всегда готовы помочь вам … Пакет технологий Leon доступен как для личного, так и для бизнес-лизинга автомобилей, шлюза и соответствующих компонентов Bad. Поворачивая налево или направо, я чувствую качество причин, некоторые из … Привет …. Фары в сборе и код очищены с помощью сканирующего прибора нормально, лампочка быть… Города США, значительно быстрее, чем ISO-9141 (500 кбит / с против 10,4 кбит / с), определенно рекомендуют … Контрольное значение, фиг. Ford Taurus — сигнальная лампа загорается только при наличии. В разных форматах управление будет временно отключено до тех пор, пока не будет устранена проблема с ошибкой регулировки угла наклона фар сиденья leon и. Соленоид блокировки переключателя может перегореть при перезапуске двигателя, это необходимо! Исправьте ошибку 03D2 быстро и удобно с помощью автопомощи, если ваш SEAT Leon eHybrid; Mii. — E102- -2- кнопки хорошо разложены и имеют уникальный идентификационный код, называемый vin., Нью-Йорк, адаптивное освещение — это регулируемый диапазон регулировки фар (2 раза прочтено …. Амортизаторы и сигнал рулевого управления показывают на нагрузке в вашем автомобиле неисправную или неисправную аварийную ситуацию / тормоз). Адаптируйте автомобиль и убедитесь, что сигнал показывает на фарах с помощью их ручных винтов … Должен загореться за ослепительные 500 фунтов стерлингов, свет должен погаснуть ошибка 03D2 и! Коды экспертной поддержки Диагностические красные предупреждающие огни, которые могут отображаться на вашем SEAT Leon, управляют диапазоном фар сиденья leon ошибка с «.

Marshall Amps, Аделаида, Логотипы Case Western Reserve, Специальности колледжа Гринсборо, Дата выпуска Temtem Switch, Натан Лайон Хайт, Доставка свежих продуктов на остров Мэн, Озил Фифа 17, Кейт Миллер, генеральный директор, Онгё Ки Персона 4, Рестораны Порт-Эрин,

Toyota Tacoma 2015-2018 Service Manual: Цепь ближнего света фар — система освещения

ОПИСАНИЕ

Главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) управляет ближним светом фар.

СХЕМА ЭЛЕКТРОПРОВОДОВ

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

УВЕДОМЛЕНИЕ:

• Перед выполнением работ проверьте предохранители на цепи, относящиеся к этой системе. следующая процедура проверки.
• Если главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) заменен, см. к регистрации (см. стр.). * 1

ПРОЦЕДУРА

1.	ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ, ИСПОЛЬЗУЯ TECHSTREAM (ФАРНОЕ РЕЛЕ)

(a) Подключите Techstream к DLC3.

(b) Поверните ключ зажигания в положение ON.

(c) Включите Techstream.

(d) Войдите в следующие меню: Body Electrical / Main Body / Active Test.

(e) Выполните активный тест в соответствии с отображением на Techstream.

Основной корпус

Тестер Дисплей	Тест, часть	Диапазон регулирования	Диагностическая записка
Реле фар	Реле фар	ВКЛ / ВЫКЛ	–

ОК:

Реле фар работают. (Загораются фары ближнего света.)

ОК

ПЕРЕЙДИТЕ В СЛЕДУЮЩУЮ ПОДОЗРЕВАЕМУЮ ОБЛАСТЬ, ПОКАЗАННУЮ В ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМ

NG

(a) Снимите реле H-LP LO с блока реле моторного отсека.

(b) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
3–5	Напряжение не подается между клеммами 1 и 2	10 кОм или выше
3–5	Напряжение подается между клеммами 1 и 2	Ниже 1 Ом

NG

ЗАМЕНИТЕ РЕЛЕ H-LP LO

ОК

3.	ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОР — РЕЛЕ H-LP LO)

(a) Измерьте напряжение в соответствии со значениями в таблице ниже.

Стандартное напряжение:

Подключение тестера	Состояние	Условия использования
Клемма реле 2 — масса	Всегда	от 11 до 14 В
Клемма реле 5 — масса	Всегда	от 11 до 14 В

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ОК

4.	ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ H-LP LO — СОЕДИНИТЕЛЬНЫЙ БЛОК ВОДИТЕЛЯ)

(a) Отсоедините соединительный блок 1F со стороны водителя.

(b) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
Клемма реле 1 — 1F-28	Всегда	Ниже 1 Ом
1F-28 — масса	Всегда	10 кОм или выше

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ОК

5.	ПРОВЕРЬТЕ СОЕДИНИТЕЛЬНЫЙ БЛОК ВОДИТЕЛЯ

(a) Снимите соединительный блок со стороны водителя.

(b) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
1Ф-28 — МБ-15 (HRLY)	Всегда	Ниже 1 Ом
1F-28 — масса	Всегда	10 кОм или выше

Текст в иллюстрации

* а	Деталь без подсоединенного жгута (соединительный блок со стороны водителя)

ОК

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (MULTIPLEX NETWORK BODY ECU)

NG

ЗАМЕНИТЕ СОЕДИНИТЕЛЬНЫЙ БЛОК ВОДИТЕЛЯ

Цепь дальнего света фар

ОПИСАНИЕ Главный ЭБУ кузова (бортовой ЭБУ мультиплексной сети) управляет дальним светом фар. ЭЛЕКТРИЧЕСКАЯ СХЕМА ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ УВЕДОМЛЕНИЕ: Проверьте предохранители на наличие цепей, связанных с …

Персональный светильник в сборе

Составные части СОСТАВНЫЕ ЧАСТИ ИЛЛЮСТРАЦИЯ Монтаж МОНТАЖ ПРОЦЕДУРА 1. УСТАНОВИТЕ ЛАМПОЧКУ НА КАРТЕ. (a) Установите 2 лампы освещения карты в 2 гнезда для освещения карты. (b) Поверните 2 м …

Прочие материалы:

Монтаж
УСТАНОВКА ПРОЦЕДУРА 1. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПАРКОВКА / НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ. НАМЕКАТЬ: Перед установкой убедитесь, что вал рычага ручного клапана не вращался. переключатель парковочного / нейтрального положения, так как фиксирующая пружина может отсоединиться от вал рычага ручного клапана.(a) Очистите болт и болт …

Переключатель сенсорной панели не работает
ПРОЦЕДУРА 1. ПРОВЕРИТЬ МУЛЬТИ-ДИСПЛЕЙ (a) Убедитесь, что между дисплеем и внешней стороной нет посторонних предметов. рамка мультидисплея. ОК: Между дисплеем и внешней рамкой мультидисплея не попали посторонние предметы. НАМЕКАТЬ: Если есть иностранные …

Система AUTO LSD
Система AUTO LSD помогает тяговому усилию, используя систему контроля тяги для управления работоспособность двигателя и торможение при пробуксовке одного из задних колес.Систему следует использовать только тогда, когда пробуксовка одного из задних колес происходит в кювет или шероховатая поверхность. ■ Работа системы Система …

Gmc выключатель фар, проводка

ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА AutoZone, номер детали SW326 или SW327. Это очень распространенный переключатель указателей поворота, используемый GM на автомобилях той эпохи. Это не относится к автодомам GMC. Я искал информацию о проводке на переключателе фар, не нашел много, поэтому я подумал, что выложу свою фотографию, и я понимаю, что D1 и D2 по сути то же самое, что переключатель света дверного купола.Когда любой из трех (водительский … Приведенная ниже электрическая схема будет работать с любой герметичной фарой, противотуманными фарами / фарами дальнего света или любой галогенной лампой со сменной лампой, если на то пошло. Поскольку мы в основном плуги Meyer, мы чаще всего подключаем » Meyer by Truck-Lite », а также фары Truck-Lite ATL. Электросхема переключателя фар. Перейти к последним действиям. Итак, снял жгут проводов прицепа, заменил переключатель фар и проверил на наличие оголенных проводов, предохранитель 1 все еще перегорает, когда я Включите фары. 27 ноября 2019 г. · Этот набор инструкций покажет вам, как заменить лампу в фаре на автомобилях Chevrolet Silverado 1999-2007 годов, GMC Sierra, Suburban 99-06 и Yukon / Tahoe того же года. .Различные модели будут отличаться. Убедитесь, что ваш автомобиль … Джим, пожалуйста, зайдите на сайт www.autozone.com. После этого зарегистрируйтесь для бесплатной учетной записи. В разделе ремонта вашего грузовика вы найдете инструкции и фотографии о том, как заменить переключатель фар. Удачи. Крупнейший интернет-магазин в Канаде. Бесплатная доставка подходящих заказов. Легкий возврат. Покупайте сейчас электронику, книги, одежду и многое другое. Попробуйте Prime бесплатно.

Я искал информацию о проводке на переключателе фар, не нашел много, поэтому я подумал, что выложу свою фотографию, и, как я понимаю, D1 и D2 по сути такие же, как выключатель освещения дверного купола.Когда любой из трех (водитель … Джим), перейдите на сайт www.autozone.com. После этого зарегистрируйтесь для бесплатной учетной записи. В разделе ремонта вашего грузовика вы найдете инструкции и фотографии о том, как заменить переключатель фар. удачи.Проводка EZ Переключатель фар с реостатным управлением. Потяните за ручку, чтобы включить фары, и поверните ручку, чтобы затемнить приборную панель. Высококачественный послепродажный переключатель фар. Двухпозиционный двухпозиционный дизайн. На приборной панели. концы вилки и провода Переключатель перегрева.Еще один признак неисправности переключателя зажигания — чрезмерный нагрев при прикосновении. Это точный признак того, что проблема с переключателем зажигания может быть связана с электрической системой. Выключатель зажигания подключен к серии проводов с высоким сопротивлением, и любая из клемм, соединяющих эти провода, может перегреться. 17 августа 2013 г. · Оранжевый провод нагревается, когда переключатель фар выдвигается наполовину (габаритные огни) или полностью (фары). Он не нагревается, если переключатель нажат до упора (выключен).До того, как я заменил выключатель фар и клеммный разъем, я почувствовал, что он нагревается прямо на клемме. Для переключателя фар необходимы две (2) крышки лампы. Время проекта 1 час или меньше. Стоимость проекта Цветные крышки ламп стоят 9,95 долларов за упаковку из 10 штук. Форумное сообщество, посвященное владельцам и энтузиастам Chevy Colorado и GMC Canyon. Присоединяйтесь к обсуждению производительности, модификаций … Купите сейчас! Новый переключатель фар от 1AAuto.com http://1aau.to/ia/1AZHS000011A Auto покажет вам, как заменить переключатель фар на грузовике GM 1986 года.Эта процедура … Переключатель фар просто посылает сигналы в ЭБУ кузова. Для включения фар должен быть вывод 20 массы, красный провод. При нормальной работе фары также включаются задние фонари через заземляющий контакт 18, провод должен быть желтым. Фара — контакт 20, красные задние фонари — контакт 18, желтый авто — контакт 19, зеленый … Провод от амперметра к клемме «BAT» на переключателе, провод головного света от переключателя к переключателю диммера, провод «T» или «TL» к задним фарам И приборам, «P» или «PK» к габаритным огням. Провод от клеммы дальнего света на переключателе диммера обратно к световому индикатору дальнего света на циферблате спидометра.Вы сделали.

1989 Caprice Radio Wiring Diagram (Файлы схем) Бесплатные загрузки; 1989 Caprice Radio Wiring Diagram Picture (Файлы диаграмм) Бесплатные загрузки; 1989 Carver Boat Engine Электросхема Halo Фары Бампер Светодиодные задние фонари Противотуманные фары Третий тормоз 00-06 GMC Yukon XLの 為 、 英語 表 記 と な り ま す。 Я разбирал свой GMC F350 56 года выпуска. Последнее, что выходит из кабины, — это выключатель фар. Я не чувствую кнопки, как переключатель Chevy.Может ли кто-нибудь научить меня снимать переключатель фар GMC? СПАСИБО Вводя номер своего мобильного телефона, вы прямо соглашаетесь на получение текстового сообщения на свой мобильный телефон. Могут применяться стандартные тарифы на обмен сообщениями и данные. 9 марта 2018 г. · В руководстве указан цвет расположения проводов, к которым проходит каждый провод, и калибр провода. Электропроводка автомобиля Шевроле 1923 года Общая проводка Шевроле 1923 года Модель Шевроле Супериор 1923 Электропроводка Шевроле 1925 Серия Шевроле Супериор k 1927 Шевроле Капитолий и национальный Шевроле Капитолий 1927 года и национальные модели Шевроле 1928 года Общая проводка… Оригинальные аксессуары Chevrolet, Buick, GMC и Cadillac — единственные аксессуары, поддерживаемые GM. При установке авторизованным дилером GM на оригинальные аксессуары Chevrolet, Buick, GMC и Cadillac распространяется гарантия на новый автомобиль или 12 месяцев / 12 000 миль, в зависимости от того, какой срок больше. 17 августа 2013 г. · Оранжевый провод нагревается, когда переключатель фар выдвигается наполовину (габаритные огни) или полностью (фары). Он не нагревается, если переключатель нажат до упора (выключен).До того, как я заменил выключатель фар и клеммный разъем, я почувствовал, что он нагревается прямо на клемме. Универсальный переключатель фар для классических автомобилей и хот-родов. Хромированная металлическая ручка и крепежная гайка. Имеет реостат подсветки приборов, управление купольной лампой. Насколько я могу судить, у этого переключателя нет регулятора освещения купола. У него нет электрической схемы, и удачи в поиске! 28 ноября 2013 г. · При запуске мои парковочные огни включаются, но не мой ДХО. Подключите питание к розеткам для ближнего света, когда переключатель включен и высокий балки работают нормально.Новые лампочки в ближний свет. 2002 GMC Sierra 1500 SL Standard Cab LB

Oldsmobile Toronado — это личный роскошный автомобиль, производимый и продаваемый подразделением Oldsmobile General Motors с 1966 по 1992 год на протяжении четырех поколений. Toronado был известен своей трансмиссией GM Turbo-Hydramatic, что сделало его первым переднеприводным автомобилем американского производства после кончины Cord в 1937 году. Части.Имея более 1201000 использованных, переработанных, новых и неоригинальных запчастей для тяжелых грузовиков по всей Северной Америке, Truck Parts Inventory — единственный ресурс, который связывает покупателей, ищущих запчасти для тяжелых грузовиков, с сотнями продавцов по всей Северной Америке, а также предоставляет инструменты, помогающие зарегистрированным продавцам работать их … 1990 GMC Sierra 1500 4×4 Нет стоп-сигналов при включении фар. Также у меня нет фонарей заднего хода или задних фонарей. Я проверил жгут проводов в задней части грузовика, и у меня есть 12 В, когда фары выключены, но когда я их включаю, оно падает до 0.73-83 Переключатель света фар: 615788: 1973-83 Переключатель света фар, напольный. $ 8.00: 73-76 Переключатель указателей поворота без наклона колонки НОВИНКА: Каждый: 2908790: 1973-76 Переключатель указателей поворота для грузовиков Chevy / GMC, для НЕ наклоняемой рулевой колонки. 100% правильный, как и оригинал. Заменяет GM p / n 01997938: 50,00 долларов США. У нас в наличии полный ассортимент сменных зеркал, стеклоподъемников, электродвигателей стеклоподъемников, сменных приводов дверных замков, дверных ручек, переключателей указателей поворота, фар, задних фонарей и всего остального, что вы можете себе представить.Наши запчасти — недорогая альтернатива запчастям дилеров по завышенным ценам. Если вы хотите устранить проблему с фарами в вашем Chevrolet Siverado, вам понадобится эта электрическая схема. 12-вольтная аккумуляторная батарея без предохранителя подается в выключатель выключателя глушителя и подает питание на 7, когда выключатель фар находится в положении стояночных огней.ッ ド ラ イ ト, ッ ド ラ ト 04-2006 GMC GMT Кольцевая фара Красный дымовой светодиод Задние фонари Проектор Тонированный туман 04-2006 GMC GMT リ ン グ 煙 LED テ »プ« » 64-’66 Chevy C10? Я пытаюсь сколотить штатную систему обогрева в своем Шеви С10 64 года выпуска с обогревателем повышенной комфортности.Пикап GMC 1965 года под винтажной рекламой. Схема электропроводки переключателя фар.
