Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.

Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

сам комплект камеры с проводами;
отвертка;
набор ключей;
плоскогубцы;
нож;
пластиковые стяжки;
изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

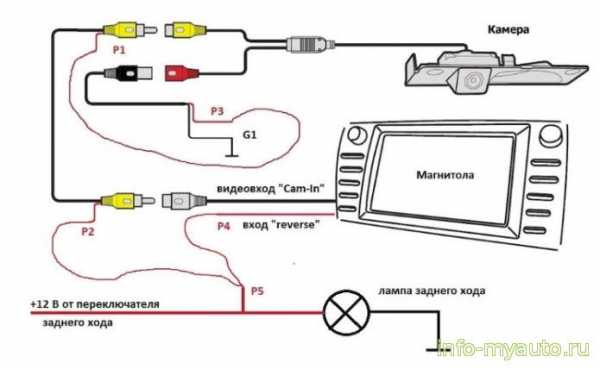

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

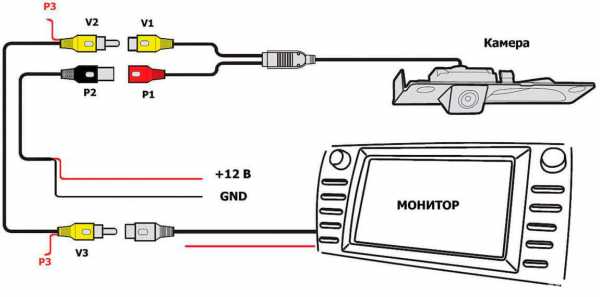

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

желтый – сигнальный;
красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Красный провод подключается к фонарям, черный – на массу машины.
Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

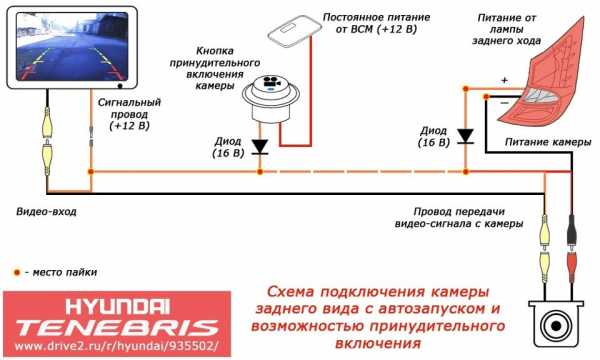

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

при переключении на заднюю передачу;
в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

обесточивается бортовая сеть машины;
переднюю камеру устанавливают на держателе зеркала заднего вида;
монтируют заднюю;
для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
проверяем соединения согласно схеме установки, включаем аккумулятор;
настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

Питание камеры подводится от фонаря заднего хода.
Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

kitaygid.ru

Подключение камеры заднего вида, пошаговая иструкция

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

caraudioinfo.ru

Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией.

Штатную магнитолу можно отсоединять.

По-моему, это небольшая цена за беспроводного помощника в парковке.
Подключение камеры заднего вида

Действуйте согласно схеме, тогда вы точно не ошибетесь. Очень часто, соединение магнитолы осуществляется через разъем ISO.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Парктроник далеко не всегда способен обеспечить безопасную парковку.

Если вы хотите отключить их, соедините шнуры и заизолируйте концы.

С остальными параметрами специалисты без проблем разберутся, а простым обывателям они скорее всего и не понадобятся.

Подключение Магнитолы в Авто — Установка 2 DIN Магнитолы и Камеры Заднего Вида

Выбор камеры

Но в реальности большинство камер не отказывает и при более сильном морозе. Подключение Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры металлических пластин.

Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора.

Поэтому ставьте на свой страх и риск.

Удобство автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

В бардачке ставится рекордер. Что такое импульсный ток читаем здесь: Пульсирующий электрический ток Как трещит реле смотрим здесь: Треск реле от импульсного тока Про выпрямитель читаем здесь: Маломощный блок питания , www.

Сразу начну с инструкции, так как в ней указаны технические характеристики.

Благо, что в камере скорее всего стоит защита от переполюсовки. Такое требование способно испортить процесс подключения.
#6_2018 Подключение камеры заднего хода Китайского производства к штатной магнитоле Toyota

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.

Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.

Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.

Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.

Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры

Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода

Камера заднего вида подключение

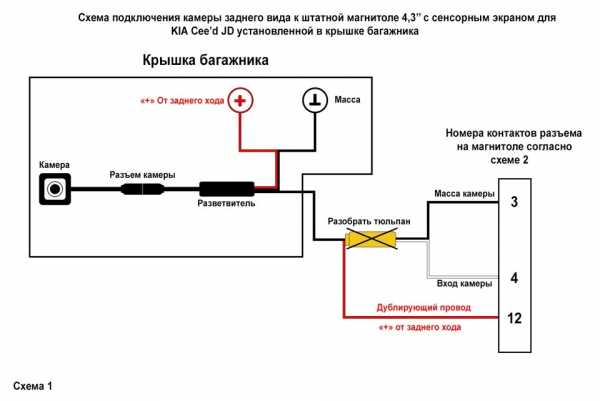

Схема подключения приводится ниже.

Схема подключения камеры заднего вида В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Делаем задержку отключения камеры.

При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров. Принцип подключения остается неизменным. На мотор заднего дворника идут три провода: плюс который есть даже при выключенном зажигании , земля и сигнальный минус по которому включается дворник.

Если длины кабеля не хватает для прокладки по салону машины, приобретите удлинитель с соединителем разъемов. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости.
Вариативность места установки. Способы подключения камеры заднего вида Существует два способа подсоединения камер заднего вида.
Почему — написано ниже. Отрицать удобство такого устройство трудно.
Выбор камеры Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически. Подробные фотографии комплектующих делались на работе на телефон, поэтому заранее приношу извинения за качество.
Как подключить камеру заднего вида
tokzamer.ru
Схема Подключения Камеры Заднего Вида
Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.

Есть только один рабочий вариант подключения питания камеры из четырех.

Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Подключение камеры заднего вида

Это немаловажный аспект. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер.

Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню Factory menu и настроить способ активации CAN bus или Rear wire. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера по виду похож на флешку со штекером для видеовхода.

Часто камеру заднего вида подключают к магнитоле Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки.

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Во-первых, установка производится в разные места.

Подключение камеры заднего хода
One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”
От новой камеры отходит шнур с разъёмом типа тюльпан. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Назначение и работа камер заднего вида Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.

Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку, чтобы реле нормально замкнулось. Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.

Можно собрать вот такой готовый модуль.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Для работы подходит размер экрана монитора, качество разрешения. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля.

В итоге подключенная камера не должна выбиваться из общей картины. Контроль исправности ламп не распространяется на прикуриватель — вот с него и берем чистый плюс, а реле нужно, чтобы управлять этим плюсом.
Особенности выбора камеры заднего вида с алиэкспресс
Схема подключения камеры заднего вида
Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.
Подключение камеры заднего вида на Opel Astra J

Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.
Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.
В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Свободный разъем видеокабеля подключается к специальному выходу головного устройства для поиска обратитесь к инструкции магнитолы.
Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле
Типичные ошибки при подключении камеры заднего вида
Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.
Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.
Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.
Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.
Система контроля неисправности лампа
Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.
Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.
Навигация по записям
Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5 , 6 и 7,5 В соответственно. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры. Теперь вы знаете всё о правильном подключении камеры заднего вида.
Стандартной длины метра для видеокабеля, метр — для силового провода может не хватить для подключения камеры в вашей модели авто. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.
Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция
tokzamer.ru
Инструкция по подключению камеры заднего вида к автомобильной магнитоле, схема
Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.
Содержание
[ Раскрыть]
[ Скрыть]
Критерии выбора
Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации. В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.
Общие критерии выбора устройства:
Тип. КЗВ может быть как проводной, так и беспроводной. В последнем случае необходимо организовать точку доступа Wi-Fi в авто.
Угол обзора – параметр во многом определяет качество охвата изображения. Оптимально выбирать устройства с углом охвата от 120 до 170 градусов.
Качество изображения, от этого зависит многое.
Корпус устройства. Важно, чтобы он был крепким.
Как определить место установки камеры?
Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это – оптимальный вариант в плане высоты – на монитор будет выводиться необходимое изображение.
В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы – как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.
Установка от А до Я
Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.
Процесс установки
Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
Сначала производится монтаж камеры, в частности – глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место. Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.
Схема подключения камеры к дисплею автомобильной магнитолы
Подключение к магнитоле
Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.
Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.
Проверка и настройка камеры
Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка – если это так, то все установили и подключили правильно.
Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:
Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
Затем в имеющемся списке необходимо найти свою камеру.
При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.
Выполнив эти действия, сможете настроить систему под свои потребности.
Цена вопроса
Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:
Видео «Пример подключения КЗВ к магнитоле автомобиля в Cherry Tiggo»
Загрузка …
avtozam.com
Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).
Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.
Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.
Распиновка камеры заднего вида на 3 провода
Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов
Распиновка камеры заднего вида на 6 проводов
Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:
Красный провод «+» на фонарь заднего хода.
Желтый провод «+» на тюльпан видео сигнала.
Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой
Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!
Подключение двух камер авто к монитору
Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.
Установка парковочной задней камеры
Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.
Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.
Способы монтажа камеры заднего вида:
в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.
Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.
Замена камеры заднего вида — инструкция
Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:
1. Снимаем камеру.
2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.
3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.
4. Припаиваем провода отрезанного штатного жгута к новой камере:
Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
Оплётку от штатного к оплётке от разрезанного новой камеры
Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)
5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.
Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.
Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.
Видео инструкция
2shemi.ru
Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.
Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.
Читайте в этой статье
Выбор камеры заднего вида для автомобиля
Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.
Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также бывает, что не всегда дорогие продукты в полной мере соответствуют заявленным характеристикам.
При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.
Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
Отдельного внимания также заслуживают и углы обзора камеры. Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.
Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.
Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.
Установка камеры заднего вида: место для монтажа
Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор, который ничем не будет ограничен. На практике бывает так, что даже качественная дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.
Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.
Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.
Общая схема подключения камеры заднего вида
Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.
Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.
Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.
Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.
Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.
Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.
Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.
Подведем итоги
Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.
На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.
Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.
В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.
Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.
krutimotor.ru
