Удельный вес дизельного топлива. расчет удельного веса дизтоплива.

Компания «Ренетоп» предлагает низкую цену на дизельное топливо с доставкой по Уралу.

Удельный вес рассчитывается путем умножения плотности на коэффициент ускорения свободного падения, который всегда составляет 9,81 м/с2. Например, 1 кг дизельного топлива плотностью 840 кг/м3 будет иметь удельный вес 8240 Н/м3.

Важную роль отыгрывает плотность дизельного топлива. Она меняется при перемене температуры топлива. При изменении температуры на 1 градус по Цельсию плотность изменяется коэффициент 0,0007. При снижении температуры на 1 градус плотность повышается, при повышении снижается.

Посмотрите наши цены:

Удельный вес дизтоплива летнего

Удельный вес летнего дизтоплива напрямую зависит от его температуры. Государственным стандартом установлен в пределах 8440 Н/м3.

Удельный вес дизтоплива зимнего

Удельный вес зимнего топлива зависит от его температуры. Государственным стандартом установлен в пределах 8240 Н/м3.

Формулы расчета плотности, веса и объема дизтоплива

Формула определения веса ДТ

Вес топлива определяется умножением плотности нефтепродукта на его объем. 1850 литров ДТ при плотности 0,840 кг/м3 будет весить 1554 кг. 1000 литров дизтоплива плотностью 0,860 кг/м3 будет весить 860 кг.

Формула определения объема ДТ

Актуальный при транспортировке, реализации и бухгалтерском учете вопрос: как перевести вес топлива в объем?

Чтобы узнать объем дизельного топлива необходимо его массу поделить на плотность. Если есть 1 тонна ДТ, а его плотность составляет 0,840 кг/м3 – объем составит 1 190 литров 476 грамм.

Формула определения плотности ДТ

Плотность дизельного топлива – это соотношение массы нефтепродукта к его объему. Если есть 860 кг дизтоплива объемом 1000 литров, то плотность составит 0,860 кг/м3.

Плотность дизельного топлива регламентируется ГОСТ 305-82. Стандарт фиксирует значение при 20 градусах по Цельсию. Плотность дизтоплива, в зависимости от его сезонного вида государственными стандартами установлена следующая:

• зимнего – 860 кг/м3;
• летнего — 840 кг/м3;
• арктического – 830кг/м3.

Для определения плотности дизельного топлива другим методом нужно:

• В паспортных данных нефтепродукта найти плотность нефтепродукта при 20 градусах по Цельсию.
• Замерять фактическую температуру дизельного топлива в емкости для транспортировки или хранения.
• Разность температуры умножаем на коэффициент 0,0007.
• Вносим поправку. Если температура выше – отнимаем значение от паспортной плотности, если ниже добавляем.

renetop.ru

Плотность дизельного топлива

Дизельное топливо (солярка) является нефтепродуктом, который активно используется в виде основного горючего для дизельного двигателя внутреннего сгорания. Дизтопливо получают в результате перегонки нефти. К составу и качеству такого топлива выдвигается ряд требований согласно определенным стандартам.

Характеристика плотности дизтоплива является параметром, который определяет эффективную работоспособность данного вида горючего в различных температурных условиях. Плотность топлива представляет собой количество его массы в килограммах, которое  способно уместиться в одном кубометре.

Величина плотности солярки не постоянна, так как зависит от температуры. Повышение температуры горючего приводит к уменьшению его плотности. Для измерения плотности дизеля (удельный вес дизтоплива) используется специальный прибор, получивший название ареометр.

Рекомендуем также прочитать статью о правильном выборе присадок в дизельное топливо. Из этой статьи вы узнаете об основных критериях в процессе подбора антигеля в период зимней эксплуатации дизельного автомобиля.

Плотность измеряемой жидкости равна отношению массы ареометра к  тому объему, на который прибор погружен в жидкость. Ареометры бывают устройствами постоянного объёма/постоянной массы. Для различных жидкостей существуют соответствующие ареометры. Чтобы измерить плотность солярки, потребуется ареометр для нефтепродуктов типа АН, АНТ-1 или АНТ-2.

Ареометр представляет собой прибор для проведения измерений  плотности  жидкостей. Зачастую имеет вид стеклянной трубки, в верхней части которой находится шкала значений плотности.

Крайне высокая плотность топлива означает, что в его составе присутствует больше тяжелых фракций. Для нормальной работы дизельного мотора наличие тяжелых фракций является негативным аспектом, так как испаряемость и  процессы распыла в камере сгорания ДВС ухудшаются. В топливной системе и самих цилиндрах дизеля от езды на таком горючем постепенно накапливаются отложения и нагар.

Согласно действующим стандартам по ГОСТу:

• плотность летнего дизельного топлива — 860 кг/м3;
• плотность зимнего дизтоплива — 840 кг/м3;
• плотность арктического дизеля — 830 кг/м3;

Приведенные выше фиксированные показатели подразумевают одинаковую температуру дизельного топлива на отметке +20С, так как плотность солярки напрямую зависит от температуры горючего. На основании ГОСТ становится понятным, что плотность солярки имеет зависимость как от температуры, так и от конкретной марки ДТ. Зимний дизель имеет меньшую плотность сравнительно с летней соляркой. Меньшая плотность дизтоплива для зимы позволяет такому горючему сохранять текучесть и противостоять застыванию в условиях низких температур.

Что касается удельного веса дизельного топлива, тогда по стандартам:

• летнее дизтопливо должно иметь удельный вес в рамках до 8440 Н/м3;
• зимний дизель имеет удельный вес до 8240 Н/м3;

Получается, что вес 1 литра дизельного горючего может составлять от 830 до 860 грамм, что будет зависеть от марки дизельного топлива по сезону и температуры. Чем выше окажется температура  дизтоплива, тем меньший вес будет иметь 1 литр такого горючего.

С учетом качественного топлива изменение температуры солярки на 1 градус по Цельсию приведет к изменению его плотности на 0,00075. Указанный коэффициент позволяет произвести расчеты величины плотности солярки применительно к тем или иным температурным показателям. Стоит учитывать, что подсчитать удается плотность исключительно чистого топлива.

Точную плотность солярки на АЗС с опорой на данный коэффициент  определить сложнее, так как необходимо  дополнительно учитывать количество содержащихся присадок и примесей в ДТ. Более того, состав таких примесей в конечном продукте на заправках зачастую неизвестен, что сильно затрудняет любые перерасчеты.

Читайте в этой статье

Почему зимой расход дизельного топлива больше

Характеристика плотности дизельного определяет не только порог его застывания и замерзания. Плотность ДТ также указывает на количество энергии, которое выделяет горючее. Более высокий показатель плотности означает большее количество выделяющейся энергии в процессе сгорания в рабочей камере дизельного ДВС. Чем выше будет плотность солярки, тем большим окажется КПД двигателя. Дополнительно плотность повлияет на расход дизельного топлива на 100 км. Более плотное ДТ в топливном баке заметно повышает экономичность двигателя.

Зимняя или арктическая солярка для дизельного мотора всегда имеет меньшую плотность. Для высвобождения энергии и получения необходимой отдачи от силового агрегата потребуется сжигать большее количество такой солярки сравнительно с более плотным топливом, которое используется в летний период. Этим объясняется повышенный расход менее плотного дизельного топлива зимой.

Рекомендуем также прочитать статью о том, что делать, если дизельный двигатель плохо заводится зимой. Из этой статьи вы узнаете как завести дизель в мороз, а также найдете ответы на вопросы, почему дизельный двигатель не заводится «на холодную».

Использование летней солярки для повышения экономичности дизельного агрегата не допускается. В составе летнего дизтоплива присутствуют не только базовые углеводороды, которые  обеспечивают энергию в процессе сгорания, но и парафины в растворенном состоянии. Снижение температуры вызывает начало активной парафинизации топлива, когда горючее утрачивает свою текучесть и превращается в гель.

Парафины не позволяют эффективно прокачивать солярку по системе питания дизельного мотора, забивают топливопроводы и фильтры тонкой очистки. По этой причине в состав дизельного топлива для зимы вводят дополнительные компоненты. Главной задачей становится предотвращение гелеобразования и замерзания парафинов путем добавки специальных присадок. Такие присадки в процессе производства повышают температурный порог замерзания солярки, но на плотность ДТ никакого влияния не оказывают.

Ошибочно полагать, что если залит в бак «летний» дизель и самостоятельно добавить присадку-антигель, то это позволит избежать застывания горючего. Первое, присадки не способны оказать воздействие на уже замерзшую солярку, так как загустевшие парафины растворить она не способна. Второе, присадки в дизель не воздействуют на его плотность, так как их механизм воздействия на топливо другой. Антигели в солярку только предотвращают процесс активной парафинизации.

Дизтопливо с меньшей плотностью обладает лучшей текучестью. Получается, что даже при низких температурах солярка будет свободно проходить по топливопроводу, не создавая пробок. По этой причине для зимы используется ДТ с меньшим показателем плотности. В теплое время года характеристика плотности солярки не имеет первостепенной важности. Для летнего дизеля основными показателями является степень содержание серы и цетановое число.

Как самому проверить плотность дизельного топлива

Владельцам дизельных авто рекомендуется заправляться на заправочных станциях, где гарантированно продают зимнее или арктическое дизельное топливо. Потребность самостоятельно проверить плотность солярки «в полевых условиях» может возникнуть тогда, когда вы сомневаетесь в качестве дизтоплива при заправке на непроверенных АЗС.

Проверять плотность ДТ самостоятельно лучше при температуре от –10C и более. Для проверки плотности солярки необходимо налить небольшое количество топлива на поверхность из металла. Далее нужно обратить внимание на помутнение и текучесть. Если солярка нормально стекает и не застывает, тогда можно заправляться. Если заметны признаки помутнения и снижения текучести, тогда от такой заправки стоит отказаться. Качественное зимнее дизельное топливо замерзает при температурном показателе около –45C по Цельсию.

Для быстрого анализа можно также достать заправочный пистолет и оценить состояние капель горючего на его конце. Солярка не должна застывать. Желательно также осуществлять частичную заправку дизеля, то есть смешать ранее проверенную солярку в баке со свежей. Для этого рекомендуется зимой всегда держать половину топливного бака заполненным.

Более точно проверить плотность дизтоплива можно следующим образом. Солярка наливается в небольшую емкость и далее помещается в условия, где температура воздуха находится на отметке около + 17-20 градусов на такое время, чтобы топливо прогрелось до аналогичного температурного показателя. Далее плотность дизеля измеряется при  помощи ареометра. Полученные данные необходимо сравнить с теми стандартами, которым по ГОСТу должно соответствовать приобретенное дизтопливо.

Читайте также

•

  Срок годности дизельного топлива

  Условия правильного хранения дизельного горючего и сроки его годности. Как обеспечить сохранность дизтоплива при длительном хранении: фильтрация и добавки.

krutimotor.ru

Плотность дизельного топлива кг м3

Одним из популярных видов топлива на отечественных АЗС является дизтопливо или солярка. Ее активно потребляет не только спецтехника, но и многие легковушки. Для таких машин очень важно, чтобы поступающая в бак жидкость была высокого качества. Это значит, что замеряемая плотность дизельного топлива в кг/м3 должна соответствовать установленным отраслевым и государственным стандартам.

Физические характеристики дизеля

Дизельное топливо относится к продуктам, полученным после перегона нефти на специальных предприятиях (НПЗ). Качество и состав готовой жидкости должны удовлетворять строгим нормативам. Значение плотности является параметром, который участвует в определении продуктивной работоспособности топлива при различных условиях.

Важно знать, что плотность демонстрирует количество килограммов жидкости в одном кубическом метре.

Специалисты знают, что данный параметр является не постоянным и зависит от внешних факторов, главным из которых является окружающая температура. Поднятие столбика термометра стимулирует уменьшение плотности, а обратный процесс повышает удельный вес дизельного топлива.

Для получения конкретного значения используется измерительный аппарат – ареометр. В процессе измерения агрегат нужно опустить в емкость с соляркой. Чтобы проводить замеры в разных жидкостях применяют различные типы ареометров. Измерения в нефтепродуктах осуществляются моделями АН, АНТ-1 или АНТ-2.

Ареометр изготовлен в виде стеклянной трубочки, внутри которой имеется градуированная вертикальная шкала. Степень бо́льшая погружения демонстрирует меньшую плотность и наоборот.

Увеличенный удельный вес жидкости является следствием того, что в ней присутствуют тяжелые углеводородные фракции. Качественная работа ДВС из-за этого может снизиться, ведь ухудшается испаряемость жидкости и не обеспечивается хорошая ее распыляемость форсунками. Дополнительный негатив от наличия большого числа тяжелых частиц в том, что на рабочих поверхностях образуется нагар и различные отложения.

Табличные значения

Основные измерения для дизтоплива проводятся при окружающей температуре +20^{С. Это обусловлено ГОСТом. Также следует учитывать марки горючего, ведь они имеют свои физические характеристики. Если необходимо значение вне зависимости от температуры, то можно его узнать из следующей таблицы.}

Название марки	Плотность, кг/м3	Температура замера, С
Летнее д/т	860	+20
Зимнее д/т	840	+20
Арктическое д/т	830	+20

Исходя из значений, очевидно, что плотность зимнего дизельного топлива явно меньше, чем параметр для летней марки топлива. Таким образом обеспечивается лучшая текучесть жидкости и снижается температура ее застывания.

По установленным стандартам летняя марка должна в нормальных условиях иметь удельный вес 8440 Н/м³. Аналогичный показатель для зимнего д/т определяется 8240 Н/м³.

Можно самостоятельно взвесить четко отмеренный литр горючего. Он должен дойти до отметки на весах в пределах 830-860 г, в зависимости от типа.

Стоит знать, что летнее дизельное топливо в нашей стране маркируется литерой «Л».

В Средней полосе данный тип на АЗС предлагается с апреля по начало-середину осени. Важно, чтобы окружающая температура не фиксировалась ниже -5^{С (при -6С возникает помутнение). Когда значение опускается ниже -7-8С, то существенно повышается риск замерзания жидкости. В результате возникают засоры в трубопроводах.}

Меняется плотность дизельного топлива в зависимости от температуры (таблица марок указана выше) незначительно. Один градус приводит к изменению плотности на 0,75 кг/м³. Более подробную табличку можно скачать по ссылке.

Причины повышенного расхода топлива зимой

В зависимости от плотности дизтоплива не только определяется возможность замерзания или сгущения, но и возможность отдачи энергии. Повышенное значение дает возможность получить больше джоулей с каждого литра во время сгорания в цилиндрах. Это повлечет за собой общее поднятие КПД двигателя.

В результате автомобиль на каждые 100 км пути станет затрачивать существенно меньше топлива. На одном заправленном баке удастся проехать дальше.

Зимний и арктический тип топлива наделен меньшим количеством кг на кубометр. Это значит, что после сжигания выделяется меньше энергии от мотора, чем в сравнении с используемой летней маркой углеводородов.

Однако применение д/т с маркировкой «Л» для повышения производительности ДВС зимой недопустимо или нежелательно. В составе такой жидкости присутствует большой процент парафинов в растворенном состоянии. Снижение температуры сказывается на текучести, увеличивается вязкость, гелеобразность. Загрязняются и забиваются трубопроводы.

Дл каждого сезона нужно выбирать приемлемый тип топлива. Это позволит оптимально и эффективно эксплуатировать автомобиль в любых условиях.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

От чего зависит плотность дизельного топлива

Плотность дизельного топлива – это непостоянная величина, которая обозначает соотношение веса нефтепродукта к объему. Она регулярно изменяется. Колебания плотности зависят от марки дизельного топлива и от температуры окружающей среды. Фактически плотность обозначает удельный вес.

Компания «Ренетоп» предлагает низкую цену на дизельное топливо с доставкой по Уралу.

Плотность топлива и температура

Принято измерять плотность различных марок дизельного топлива при температуре 20 градусов по Цельсию. Рассматривая плотность дизтоплива в зависимости от температуры, нужно отметить, что при понижении температуры окружающей среды на один градус по Цельсию плотность нефтепродукта снижается на коэффициент 0,0007 г/см³.

Нормативы расчета плотности дизтоплива

Исходя из значения коэффициента изменения плотности при понижении или повышении температуры видим, что изменяется и объем топлива. При понижении температуры окружающей среды объем повышается, при снижении – понижается.

Основной расчет плотности дизельного топлива в соответствии с государственными стандартами ведется относительно температуры окружающей среды 20 градусов по Цельсию, а изменения плотности рассчитываются с учетом возможных изменений температуры и соответственно объема.

Услуги компании «Ренетоп»:

Плотность дизтоплива в летнее и зимнее время

Плотность топлива – величина изменяющаяся. Она напрямую зависит от температуры дизельного топлива и воздуха. Снижение температуры приводит к снижению плотности, повышение к повышению.

Повышение плотности утяжеляет фракционный состав. Плотность летнего и зимнего дизельного топлива регламентирует ГОСТ Р 52368-2005 и ГОСТ 305-82.

Плотность дизтоплива, в зависимости от времени года государственными стандартами установлена следующая:

• зимнего – 860 кг/м3;
• летнего — 840 кг/м3;
• арктического – 830кг/м3.

Исходя из этого – вес одного литра колеблется от 830 до 860 гр. С повышением температуры на один градус по Цельсию вес дизельного топлива будет понижаться.

Примеры плотности дизтоплива при различных температурах

Для определения плотности дизельного топлива при определенной температуре нужно:

1. В паспортных данных найти плотность нефтепродукта при +20 градусов по Цельсию.
2. Замерять фактическую температуру дизельного топлива в емкости для транспортировки или хранения.
3. Разность температуры умножаем на коэффициент 0,0007.
4. Вносим поправку. Если температура выше – отнимаем значение от паспортной плотности, если ниже добавляем.

renetop.ru

Плотность дизельного топлива | АВТОСТУК.РУ

У всех на слуху такой термин, как солярка, то есть дизельное топливо, как его еще называют сокращенно, дизтопливо. Считается, что автомобили с дизельными двигателями намного экономичнее, то есть меньше уходит денег на заправку. Но современные машины, работающие на солярке, имеют высокие требования к качеству топлива. Для старых авто с дизельными ДВС проще, купил солярку у тракториста или дальнобойщика по дешевке и ездишь. А новые дорогие автомобили опасно заправлять дизтопливом, которым заправляют, например, трактора Беларус. Эффективную работу ДВС определяют характеристики топлива. Наличие примесей, плохая фильтрация будут приводить к мелким текущим ремонтам, а потом и к капремонту. Помимо чистого топлива, плотность солярки должна быть соответствующей.

Плотность – это количество массы в граммах или килограммах, которое находится в одном кубическом сантиметре или одном кубометре объема (грамм/см3 или кг/м3).

Плотность дизельного топлива зависит от температуры, то есть она не постоянная.

Вопрос: когда плотность уменьшается, а когда повышается? При нагревании солярки, плотность ее снижается, а чем холоднее, плотность увеличивается.

Плотность жидкости (удельный вес дизтоплива, в данном случае) измеряют ареометром. Масса ареометра делится на объем, который находится в этой жидкости – это и показывает плотность. Для измерения плотности дизельного топлива нужен ареометр для нефтепродуктов типа АН, АНТ1 или АНТ2. По виду ареометр похож на градусник для измерения температуры, но имеет две шкалы.



Что говорит плотность о качестве солярки?

Если ареометр показал высокую плотность дизтоплива, то это означает, что в топливе больше содержатся тяжелых фракций. Если тяжелых фракций много, то ухудшается испаряемость и распыление в камере сгорания цилиндров, а это ведет к потере мощности дизельного агрегата.



Государственный стандарт (ГОСТ)

Существует ГОСТ, согласно которому плотность дизельного топлива должна быть:

• 860 кг/м3 – плотность летнего дизтоплива;
• 840 кг/м3 – плотность зимнего дизельного топлива;
• 830 кг/м3 – плотность актической солярки.

Эти нормы плотности должны соответствовать при температуре +20С. Зимнее топливо для дизельных моторов имеет меньшую плотность, а значит и большую текучесть, и способность не замерзать в мороз. Поэтому у многих водителей дизельных авто плохо заводится, когда не успевают вовремя залить соответствующее топливо.

Нормы удельного веса дизельного топлива:

• 8440 Н/м3 (Ньютон на метр кубический) – это для летнего дизтоплива;
• 8240 Н/м3 – это для зимней соляры.

Что это означает?

Удельный вес говорит, что 1 литр дизтоплива будет весить 830 до 860 грамм, в зависимости от температуры и классификации топлива по сезонности.



Почему зимой расход дизтоплива больше

Фактически, плотность дизельного топлива показывает, сколько энергии выделит это топливо. Чем больше плотность, тем больше энергии оно выделит. Коэффициент полезного действия (КПД) будет выше, если плотность топлива выше.

В холодных климатических районах приходится заливать зимнюю солярку. Плотность у нее меньше, чтобы не застывала и обладала хорошим распылением.

Некоторые дальнобойщики советуют, если замерзла солярка, добавить в нее керосин. Не знаю, как это отразится на работе силового агрегата, но, думаю, лучше заранее заливать дизельное топливо по сезонности. Существуют еще специальные присадки, антигели для дизельного топлива.

Если заливать летнее дизтопливо, то оно забивает в мороз топливный фильтр. Потом придется разбирать и чистить.



Видео

Как пользоваться ареометром.



autostuk.ru

Какая плотность дизельного топлива кг м3 по ГОСТу

Сегодня практически каждый водитель знает, какая плотность дизельного топлива должна быть в идеале. Для зимнего варианта – это 840 кг/м3, а для летнего аналога 860 кг/м3, причем данные параметры будут соответствовать действительности при температуре окружающей среды всего в 20С. При увеличении температуры  плотность значительно снижается, тогда как при понижении увеличивается.

Едет и хорошо

Долгое время водители не обращали внимания на плотность дизтоплива в кг/м3, т.к. все руководствовались одним правилом – если автомобиль едет, то и топливо в нем хорошее. На практике все совершенно иначе, а обоснование этому достаточно простое: летнее дизтопливо при низких температурах начинает выделять парафины, забивающие всю топливную систему.

Сегодня в большинстве стран мира используется топливо Евро-5, которое на практике является аналогом зимней солярки, только с прекрасными показателями экологичности и обладающее хорошей смазывающей способностью. Конечно, стоимость такого топлива немного выше летнего варианта, зато автовладельцы теперь могут не опасаться любых неожиданностей и при этом практически не вредят окружающей природе.

Плотность летнего дизельного топлива

Плотность зимнего дизельного топлива

Показатели плотности зимнего дизельного топлива



Самостоятельное исследование

Большинство людей сможет самостоятельно провести эксперимент, чтобы узнать плотность приобретаемого топлива. Для этого достаточно в домашних условиях набрать в емкость 1 литр топлива и взвесить на точных весах (желательно электронных). В результате должно оказаться 840 либо грамм, в зависимости от марки. Попутно нельзя забывать, что при повышении температуры масса будет незначительно снижаться, а при повышении увеличиваться. Но не стоит организовывать эксперименты при отрицательных температурах, т.к. в этом случае есть большой риск неточности результатов эксперимента. Нередко создать идеальные условия невозможно, поэтому можно воспользоваться вымеренным шагом в 0,00075 кг/м3 на 1 градус (при изменении температуры на 30 градусов плотность изменится на 0,0225 кг/м3).

Если вы заправляетесь на новом неизвестном ранее месте, то подобное исследование является критически необходимым. Оно поможет узнать, какое именно топливо вы заливаете в свой транспорт, но при этом узнать качество будет достаточно сложно – для этого существуют иные методики.

Если плотность дизельного топлива соответствует гост, то его можно использовать без малейших опасений. Наша служба доставки привезет и отгрузит желаемую продукцию в полном объеме в любое удобное для вас место в СПб и Ленинградской области.

betodisel.ru

Удельные веса и плотности жидких топлив. Бензин, керосин, дизтопливо, пропан, бутан, мазут. Сколько весит литр бензина.

Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Рабочие среды / / Нефть и нефтепродукты. Бензин, керосин, дизтопливо (солярка), мазуты.  / / Удельные веса и плотности жидких топлив. Бензин, керосин, дизтопливо, пропан, бутан, мазут. Сколько весит литр бензина. Удельные веса и плотности жидких топлив. Бензин, керосин, дизтопливо, пропан, бутан, мазут. Сколько весит литр бензина. Удельные веса и плотности жидких топлив. Бензин, керосин, дизтопливо, пропан, бутан, мазут. Сколько весит литр бензина. Топливо Плотность, кг/м3 Удельный вес, л/кг Удельный вес л/т Бензин 0,690-0,720 690-720 1,388 — 1,450 1388-1450 Дизтопливо летнее 0,860 860 1,163 1163 Дизтопливо зимнее 0,840 840 1,190 1190 Пропан жидкий при НУ 0,510-0,530 510-530 1,886 — 1,960 1886-1960 Бутан жидкий при НУ 0,580-0,610 580-610 1,639 — 1,724 1639-1724 Керосин русский 0,817 817 1,224 1224 Керосин американский 0,783 783 1,277 1277 Мазут Ф5 (флотский) 0,955 955 1,047 1047 Мазут Ф12 (флотский) 0,960 960 1,041 1041 Мазут М40 0,965 965 1,036 1036 Мазут М100 1,015 1015 0,985 985 Мазут топочный 0,900-1,050 900-1050 0,952 — 1,111 952-1111 Поиск в инженерном справочнике DPVA. Введите свой запрос:

dpva.ru

Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

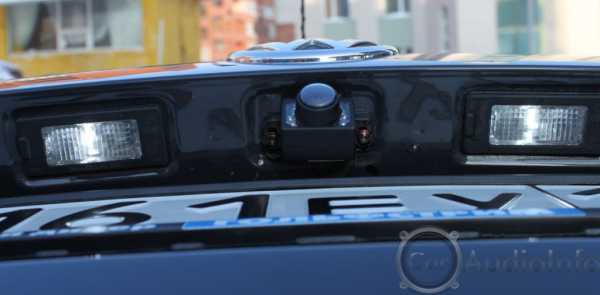

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

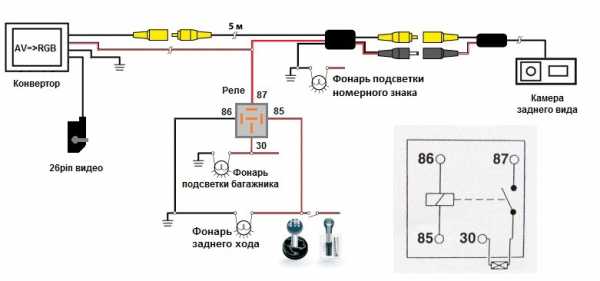

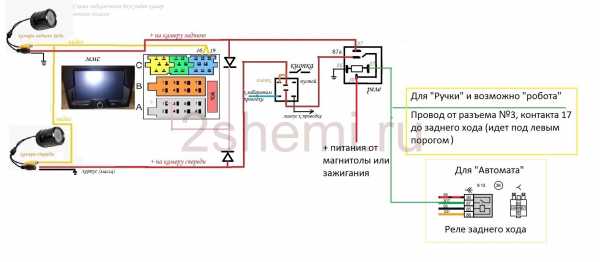

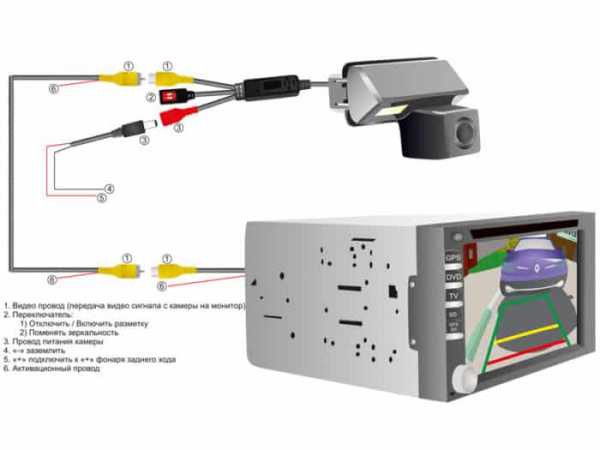

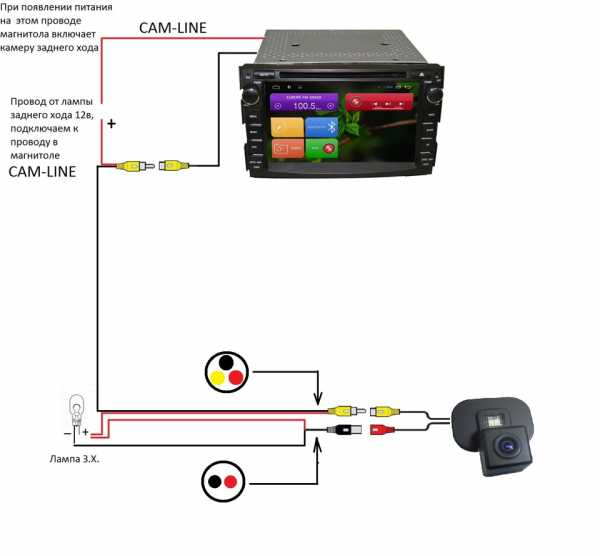

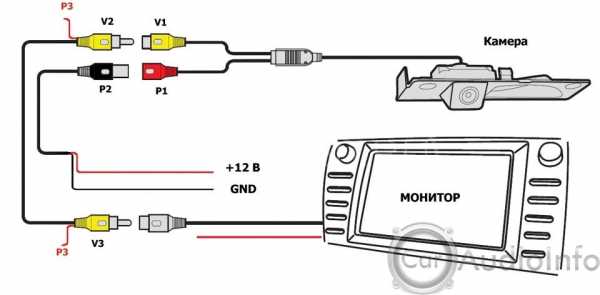

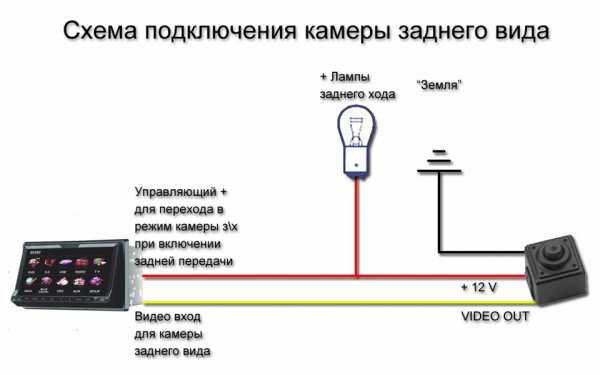

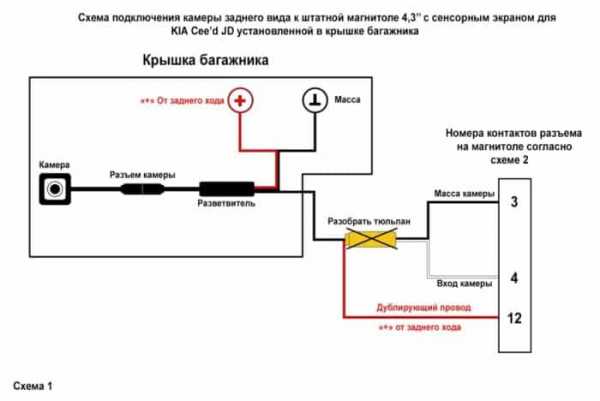

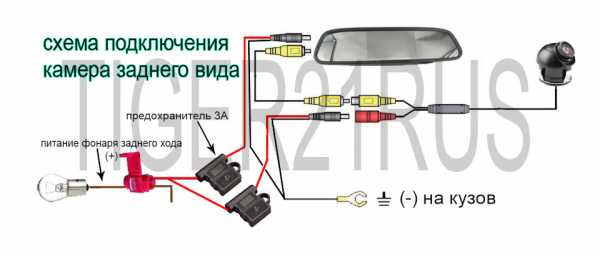

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

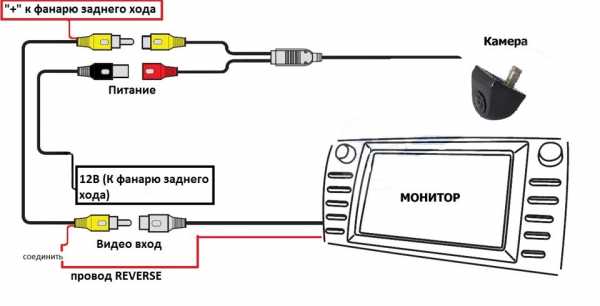

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;

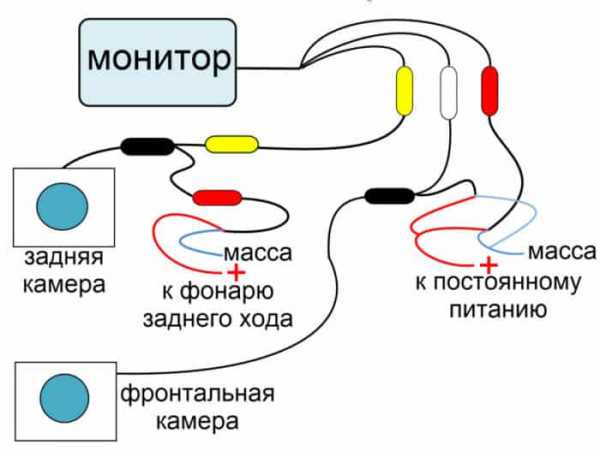

• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

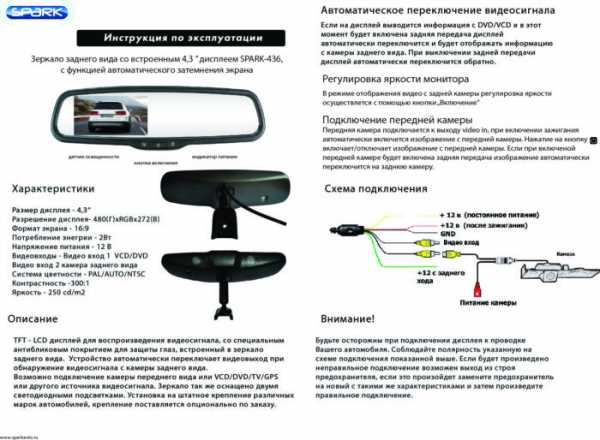

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

kitaygid.ru

Подключение камеры заднего вида, пошаговая иструкция

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:



• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

caraudioinfo.ru

Схема Подключения Камеры Заднего Вида К Автомагнитоле

Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией.


Штатную магнитолу можно отсоединять.

По-моему, это небольшая цена за беспроводного помощника в парковке.
Подключение камеры заднего вида

Действуйте согласно схеме, тогда вы точно не ошибетесь. Очень часто, соединение магнитолы осуществляется через разъем ISO.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Парктроник далеко не всегда способен обеспечить безопасную парковку.

Если вы хотите отключить их, соедините шнуры и заизолируйте концы.

С остальными параметрами специалисты без проблем разберутся, а простым обывателям они скорее всего и не понадобятся.

Подключение Магнитолы в Авто — Установка 2 DIN Магнитолы и Камеры Заднего Вида

Выбор камеры

Но в реальности большинство камер не отказывает и при более сильном морозе. Подключение Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры металлических пластин.

Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора.

Поэтому ставьте на свой страх и риск.

Удобство автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

В бардачке ставится рекордер. Что такое импульсный ток читаем здесь: Пульсирующий электрический ток Как трещит реле смотрим здесь: Треск реле от импульсного тока Про выпрямитель читаем здесь: Маломощный блок питания , www.

Сразу начну с инструкции, так как в ней указаны технические характеристики.

Благо, что в камере скорее всего стоит защита от переполюсовки. Такое требование способно испортить процесс подключения.

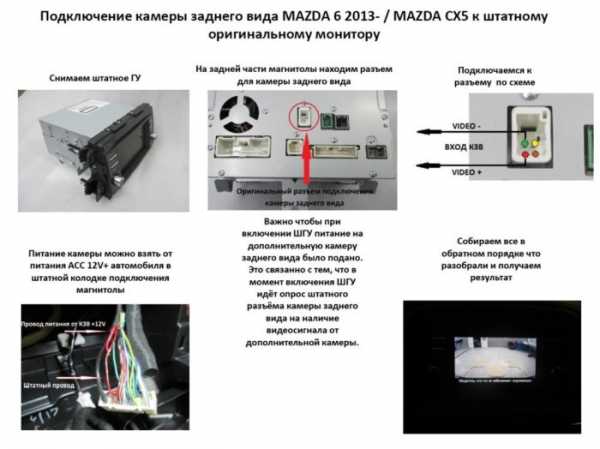

#6_2018 Подключение камеры заднего хода Китайского производства к штатной магнитоле Toyota

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.

Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.

Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.

Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.

Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры

Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода

Камера заднего вида подключение

Схема подключения приводится ниже.

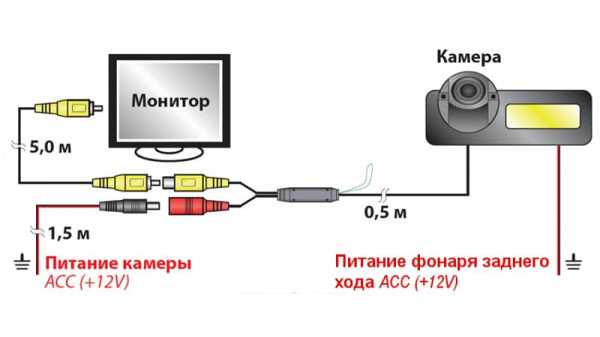

Схема подключения камеры заднего вида В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается.

Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Делаем задержку отключения камеры.

При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров. Принцип подключения остается неизменным. На мотор заднего дворника идут три провода: плюс который есть даже при выключенном зажигании , земля и сигнальный минус по которому включается дворник.

Если длины кабеля не хватает для прокладки по салону машины, приобретите удлинитель с соединителем разъемов. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости.

Вариативность места установки. Способы подключения камеры заднего вида Существует два способа подсоединения камер заднего вида.

Почему — написано ниже. Отрицать удобство такого устройство трудно.

Выбор камеры Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически. Подробные фотографии комплектующих делались на работе на телефон, поэтому заранее приношу извинения за качество.
Как подключить камеру заднего вида

tokzamer.ru

Схема Подключения Камеры Заднего Вида

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.


Есть только один рабочий вариант подключения питания камеры из четырех.

Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Подключение камеры заднего вида

Это немаловажный аспект. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер.

Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню Factory menu и настроить способ активации CAN bus или Rear wire. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера по виду похож на флешку со штекером для видеовхода.

Часто камеру заднего вида подключают к магнитоле Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки.

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Во-первых, установка производится в разные места.

Подключение камеры заднего хода

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

От новой камеры отходит шнур с разъёмом типа тюльпан. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Назначение и работа камер заднего вида Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.

Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку, чтобы реле нормально замкнулось. Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.

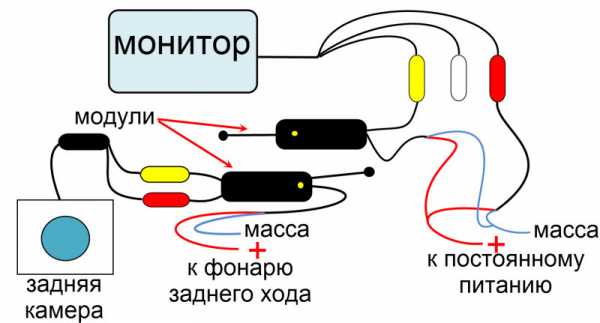

Можно собрать вот такой готовый модуль.

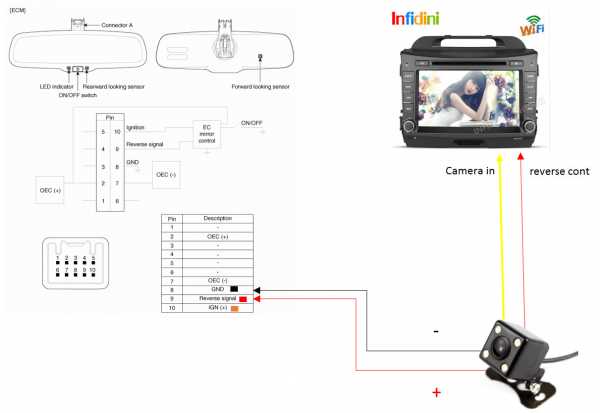

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Для работы подходит размер экрана монитора, качество разрешения. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля.

В итоге подключенная камера не должна выбиваться из общей картины. Контроль исправности ламп не распространяется на прикуриватель — вот с него и берем чистый плюс, а реле нужно, чтобы управлять этим плюсом.
Особенности выбора камеры заднего вида с алиэкспресс

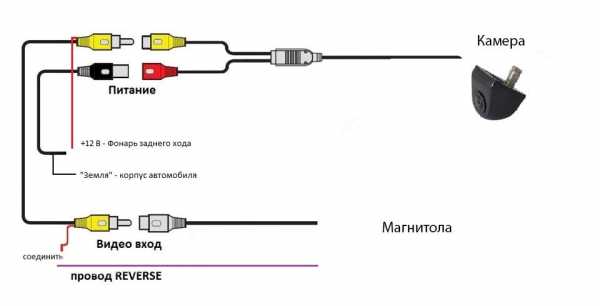

Схема подключения камеры заднего вида

Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.

Подключение камеры заднего вида на Opel Astra J

Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.

В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Свободный разъем видеокабеля подключается к специальному выходу головного устройства для поиска обратитесь к инструкции магнитолы.
Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле

Типичные ошибки при подключении камеры заднего вида

Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.

Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.

Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.

Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.

Система контроля неисправности лампа

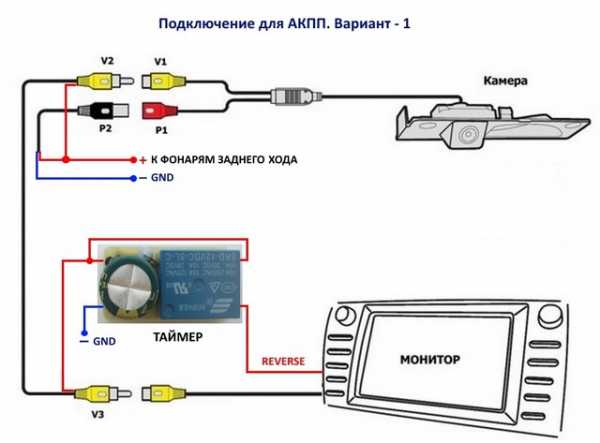

Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.

Навигация по записям

Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5 , 6 и 7,5 В соответственно. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры. Теперь вы знаете всё о правильном подключении камеры заднего вида.

Стандартной длины метра для видеокабеля, метр — для силового провода может не хватить для подключения камеры в вашей модели авто. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.
Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция

tokzamer.ru

Инструкция по подключению камеры заднего вида к автомобильной магнитоле, схема

Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.

Содержание

[ Раскрыть]

[ Скрыть]

Критерии выбора

Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации. В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.

Общие критерии выбора устройства:

1. Тип. КЗВ может быть как проводной, так и беспроводной. В последнем случае необходимо организовать точку доступа Wi-Fi в авто.
2. Угол обзора – параметр во многом определяет качество охвата изображения. Оптимально выбирать устройства с углом охвата от 120 до 170 градусов.
3. Качество изображения, от этого зависит многое.
4. Корпус устройства. Важно, чтобы он был крепким.

Как определить место установки камеры?

Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это – оптимальный вариант в плане высоты – на монитор будет выводиться необходимое изображение.

В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы – как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

Процесс установки

1. Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
2. Сначала производится монтаж камеры, в частности – глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место. Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно  просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
3. Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.

Схема подключения камеры к дисплею автомобильной магнитолы

Подключение к магнитоле

1. Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.
2. Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
3. Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка – если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

1. Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
2. Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
3. Затем в имеющемся списке необходимо найти свою камеру.
4. При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.

Выполнив эти действия, сможете настроить систему под свои потребности.

Цена вопроса

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

Видео «Пример подключения КЗВ к магнитоле автомобиля в Cherry Tiggo»

 Загрузка …

avtozam.com

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода



Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод «+» на фонарь заднего хода.
2. Желтый провод «+» на тюльпан видео сигнала.
3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

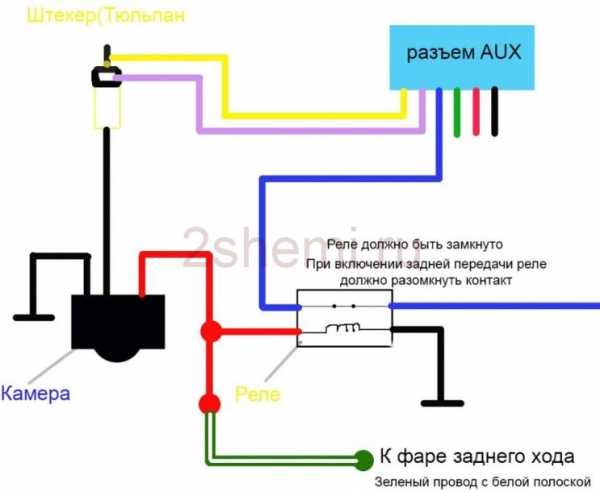

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

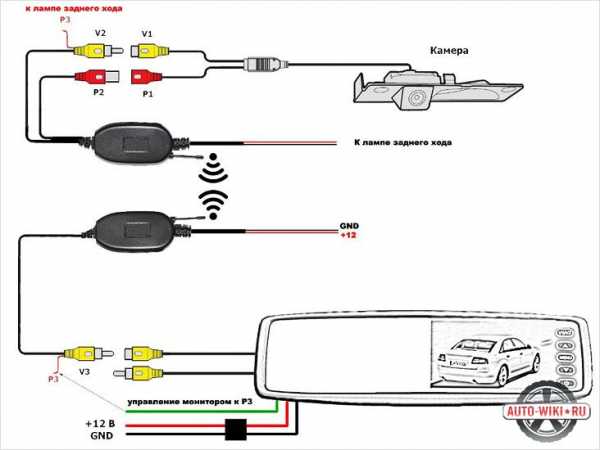

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;

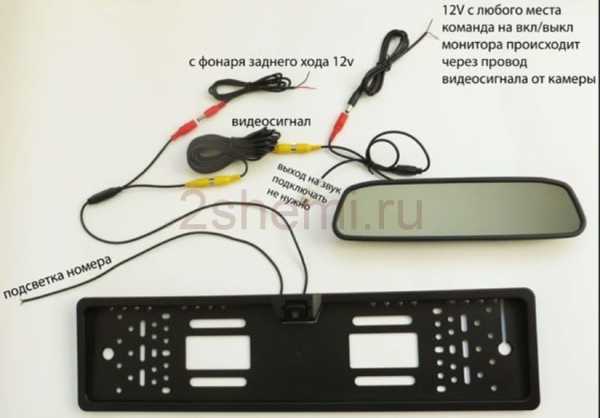

• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;

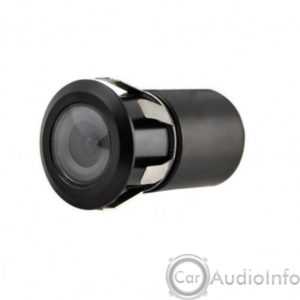

• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;

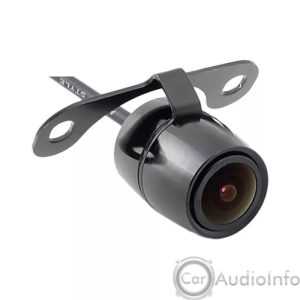

• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

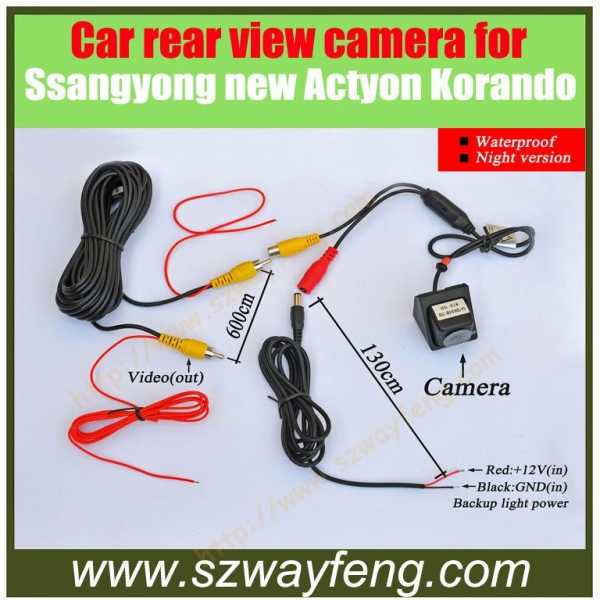

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

2shemi.ru

Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.

Читайте в этой статье

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также  бывает, что не всегда  дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

• • Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
  • Отдельного внимания также заслуживают и углы обзора камеры. Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.

  • Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.

  • Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор,  который ничем не будет ограничен.  На практике бывает так, что даже качественная  дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

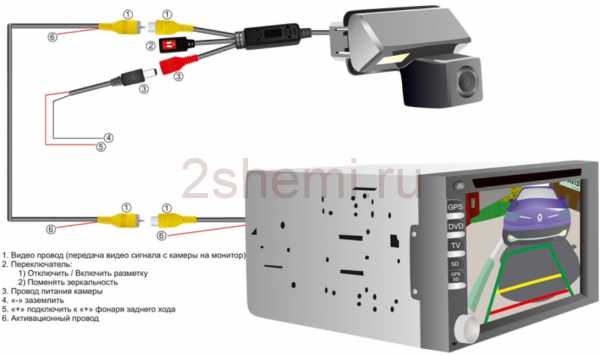

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

• Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
• Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
• Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.

• Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
• Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.

Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой  сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

krutimotor.ru

Что такое АКБ? — Ликбез по аккумуляторам — Статьи

• Контакты

• Оплата
• Доставка
• Дисконтная программа
• Отправить запрос
• Сервис
• Наши партнеры

Например: передний бампер kia Ваша корзина пуста Перейти в каталог

• Интернет-магазин
• On-line каталоги Каталог Castrol Подбор подшипников Шинный калькулятор Каталоги .PDF.XLS Каталоги по группам Ссылки на on-line каталоги
• Новости
• Видеоматериалы
• Фотогалерея Сертификаты
• Статьи Ликбез по аккумуляторам Ликбез по маслам Ликбез по общению с сотрудниками ГИБДД Ликбез по свечам Производители запчастей
• Наша кнопка

Каталог товаров

• Автохимия
  • Автохимия импортная ABRO ARDINA ASPO BODY BOSAL BOSNY CASTROL DOCTOR WAX DONE DEAL ELF FACDOS FARECLA FENOM FORCH GUNK Hi-Gear KUDO KW LIQUI MOLY MANNOL MOBIHEL MOBIL MONTANA MOTIP MOTUL NOVOL OTRIX PERMATEX PRESTONE SHELL SMT2 SOFT99 STEP UP TROTON TURTLE WAX WD-40 WURTH Разное Составы для вклейки стекол ХАДО
  • Автохимия отечественная 3TON ASTROHIM LAVR NEKKER RUNWAY RUSEFF SINTEC SUPROTEC VMPAUTO Автопластилин Ав

region47.com

АКБ — это… Что такое АКБ?

1. АБ
2. АКБ

аккумуляторная батарея

1. АБ

Словари: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с., С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с., Новый словарь сокращений русского языка, М.: ЭТС, 1995.

АКБ

акционерный коммерческий банк

фин.

Словари: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с., Новый словарь сокращений русского языка, М.: ЭТС, 1995.

АКБ

архитектурно-конструкторское бюро

Словари: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с., Новый словарь сокращений русского языка, М.: ЭТС, 1995.

АКБ

агрегатное конструкторское бюро

АКБ «Якорь»

АКБ

автоматический ключ бурильщика

АКБ

Ассоциация коммерческих банков

организация, фин.

Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.

1. АКБ
2. АК Банк

Активкапитал банк

http://acbank.ru/​

банк., г. Самара, организация

АКБ

активная клиентская база

торг.

Источник: http://www.marketing.spb.ru/lib-special/branch/trade_marketing_fmcg.htm

АКБ

Ассоциация кредитных брокеров

http://www.c-broker.ru/​

организация

Источник: http://www.expert.ru/printissues/volga/2007/16/nenavyazchiviy_servis/

АКБ

Агентство корпоративной безопасности

юрфирма

Источник: http://www.personalmoney.ru/txt.asp?rbr=297&id=506578

Словарь сокращений и аббревиатур. Академик. 2015.

sokrasheniya.academic.ru

Автомобильный аккумулятор. Основные сведения про АКБ

Автомобильный аккумулятор – это ключевой источник энергии автомобиля, без которого невозможен последующий запуск двигателя. Эта деталь также известна под сокращенной аббревиатурой АКБ – аккумуляторная батарея или как его еще называют «аккум».

Ключевые компоненты

Внутри пластмассового корпуса аккумулятора находятся 6 небольших энерговырабатывающих, по 2 вольта электричества, блоков, состоящих их свинцовых пластин, которые покрыты кислотным веществом активного действия. И в каждом элементе по два набора электродов состоящие из 8-ми перекрывающихся пластин. Все вместе 16 пластинок формируют компактную сетку. Каждая пластина имеет определенную полярность: положительная покрыта двуокисью свинца, отрицательная – мелкопористыми молекулами свинца. Эти пластины залиты специальным электролитом — 65% воды и 35% серной кислоты.

Основные параметры автомобильных аккумуляторов

Маркировка

Емкость аккумулятора является ключевым показателям этой детали. Она измеряется в Ампер-часах. На корпусе АКБ, его емкость указывать индексом Ah. Например, в автомобиле стоит аккумулятор, емкостью 60 Ah, это значит, что он способен генерировать ток, мощностью в 1 Ампер на протяжении 60-ти часов. Не стоит полагать, что емкость устройства напрямую зависит от размеров АКБ. Некоторые аккумуляторы небольшого размера способны генерировать большую емкость.

Таблица соответствия емкости АКБ к объёму двигателя

Тем, кто задавался вопросом, какой аккумулятор выбрать для своего автомобиля, можно увидеть на иллюстрации соответствие номинальной емкости АКБ к объему двигателя.

---

Местонахождение детали

В большинстве случаев АКБ установлен под капотом автомобиля, возле его двигателя. В некоторых автомобилях, например, у VW Touareg, аккумулятор размещен под передним пассажирским креслом. Бывают случаи, когда АКБ устанавливается в багажнике. Это связанно с тем, что на износ аккумулятора негативно влияют как высокие, так и низкие температуры, а размещение детали в салоне авто уменьшает это влияние.

Аккумуляторная батарея работает в паре со стартером и генератором автомобиля. После запуска двигателя, вся автомобильная электроника работает от генератора, который также подзаряжает аккумулятор.

1 – аккумуляторная батарея; 2 – генератор; 3 – блок предохранителей и реле; 4 – зажигание; 5 – значок АКБ на панели приборов

---

Причины и признаки поломок

Неправильный уход и сервисное обслуживание могут стать причиной неисправности аккумулятора. Наиболее частые причины неисправностей, а также методы их устранения выглядят так:

1. Сульфатация

В начале зарядки наблюдается повышенное напряжение на АКБ. Уже к концу зарядки электролит имеет низкую плотность и недостаточную емкость. Аккумулятор не получает ток в результате крупного кристаллического налета на пластинах.

Проверка напряжения аккумулятора должна производится хотя бы раз в полгода. Заряженная аккумуляторная батарея должна иметь напряжение не менее 12,5 Вольт.

Причины:

• Во время эксплуатации АКБ получает нестабильную или недостаточную зарядку.
• АКБ простаивает в разряженном состоянии.
• Аккумулятор эксплуатируется с недостаточным уровнем электролита.
• Вместо дистиллированной жидкости в АКБ был долит электролит.
• АКБ постоянно эксплуатируется в неблагоприятных условиях – при высоких температурах.

Что делать?

С помощью 1-5 выравнивающих зарядов можно устранить незначительную сульфатацию. Если такие действия не дают нужного эффекта, то необходимо выполнить более трудоемкий ремонт, который детально описан в паспорте АКБ. К сожалению, сульфатация является необратимым процессом, поэтому это только временные решения проблемы.

2. Сильное окисление полюсных клемм

Стартер не крутиться и не запускает двигателя, но напряжение на выводах АКБ есть. Постоянно греются клеммы, что прекращает подачу тока или же поднимает сопротивления во всей цепи. Такая неисправность может даже статьи причиной неисправности всей электрики в автомобиле.

Каждые полгода очищайте клеммы аккумуляторной батареи проволочной щеткой.

Причины:

• Причина очень банальная – давно не проводилась очистка клемм.

Что делать?

Прежде всего, нужно снять и почистить клеммы. Не забывайте про выводные штыри АКБ – их также необходимо очистить. После чистки – поставьте обратно клеммы и проследите, чтобы клемма крепко зашла на штыри и не двигалась. Чтобы в дальнейшем не допустить подобной проблемы, можно смазать клеммы специальным вазелином или соответствующим заменителем.

3. Короткое замыкание в аккумуляторе

Во время зарядки не увеличивается плотность электролита в АКБ. Наблюдается сильное выделение газов и повышенная температура электролита. Периодически снижается плотность электролита.

Причины:

• Такой процесс вызван коротким замыканием, которое произошло в самом АКБ. Оно стает причиной осыпания активной массы и дальнейшего разрушения свинцовых пластин.

Что делать?

Этот дефект невозможно устранить. Необходимо менять АКБ.

4. Повышенная саморазрядка

Каждые 2-3 месяца проверяйте уровень электролита в аккумуляторе.

АКБ не держит заряда и быстро разряжается.

Причины:

• Очень часто такое случается при загрязненных свинцовых пластинах или же при загрязненном электролите.

Что делать?

Прежде всего, необходимо тщательно протереть контакты АКБ и проверить состояние электролита. Если в этой жидкости будет грязь – обязательно залить новый электролит.

---

Когда нужно менять аккумулятор?

Не стоит торопиться менять эту важную деталь. Периодичность замены АКБ варьируется сроком от 3 до 5 лет. Это плановая замена, которая необходима для большинства аккумуляторов. Перед заменой этой детали, следует внимательно прочесть сервисную книжку на автомобиль, именно там должны быть указаны рабочие параметры АКБ для вашей машины.

Когда аккумулятор вашего авто слишком быстро садится, то это не всегда указывает что его строк службы подходит к концу, в таком случае сначала нужно проверить ток утечки — не более 10 мА считается нормой.

---

Как проверить аккумулятор

Проверка аккумуляторов

Измерив плотность электролита, и токовую нагрузку можно делать выводы о потребности в дополнительной зарядке АКБ.

Если аккумулятора заряжен полностью — плотность электролита по показаниям ареометра должно составлять 1,28 г/куб. см.; при половинной разрядке около 1,20 г/куб. см.; если полностью сел, то плотность просядет до 1,10 г/куб. см. Причем разность по показаниях в каждой банке аккумулятора не должен быть выше ±0,01 г/куб. см.

Ток нагрузки измеряется мультиметром используя нагрузочную вилку. Чтобы снять показания о состоянии автомобильного аккумулятора нужно включить дальний свет и померить напряжение. Полностью заряженный аккумулятор будет показывать около 11,2 В. А при запуске двигателя оно не должно просаживаться меньше чем 9,5 В. Когда оно ниже указанного — это свидетельствует либо о частичном разряде, либо о неисправностях стартера.

Восстановление АКБ

---

Как восстановить автомобильный аккумулятор?

Чтобы попытаться самостоятельно восстановить работоспособность аккумулятора автомобиля воспользуйтесь рекомендациями приведенных у видео ролике:

---

Как правильно заряжать аккумулятор

Проверив АКБ таким образом можно приступать к зарядке. А чтобы сделать это правильно рекомендуется придерживаться таких рекомендаций:

Правильная зарядка АКБ

1. Аккумулятор должен быть чистым, поэтому если есть грязь — очищаем.
2. Осматриваем на наличие механических повреждений.
3. Открываем пробки аккумуляторной батареи, чтобы оценить уровень электролита в каждой из них. Если его уровень, ниже положенного, следует долить дистиллированной водой.
4. При проверке перед зарядкой обращайте внимание на цвет электролита. Он должен быть полностью прозрачным. Когда в электролита имеется оттенок или осадок, то его следует полностью заменить, такой электролит не пригоден к зарядке.

При подключении зарядного устройства стоит сначала подсоединить клеммы зарядки к аккумулятору, и затем включать зарядное устройство в сеть.

Существует 3 метода зарядки:

1. Зарядка постоянным напряжением. Такой метод является наиболее безопасным и щадящим к батарее.

Чтобы обеспечить 100% зарядку батареи, зарядное устройство должно выдавать 16,0 — 16,5В на выходе.

2. Применение постоянного тока. Использование этого способа требует постоянного контроля. Поскольку очень важно контролировать силу тока, чтобы она была 1/10 от емкости аккумулятора. Время которое он должен заряжаться рассчитывают по формуле: емкость/на значение тока заряда * на 1.2 = времени зарядки.

Следует быть предельно осторожным, поскольку заключительный этап сопровождается «кипением» электролита в банках АКБ и обильным выделением из него газа.

3. Комбинированным методом. Наиболее популярный. Он подразумевает, что аккум сразу заряжается постоянным током, а в конце постоянным напряжением. Так как весь процесс происходит автоматически, такой метод не требует контроля. Устройство самостоятельно отключается после полного заряда.

При зарядке аккумулятора автомобиля рекомендуется отдавать предпочтение полной и тщательной зарядке аккумулятора, это сохранит функционал и продлит строк службы.

---

Время зарядки АКБ

При зарядке аккумулятора автомобиля нужно ориентироваться на амперметр или индикатор зарядного устройства, поскольку время продолжительности зарядки зависит от состояния батареи, метода заряда и качества зарядного устройства.

Напряжение на клеммах заряженного аккумулятора должно составлять 14,4В. Спустя нескольких часов после зарядки, 100 процентно заряженный аккум, будет показывать 12,6.

---

Правильная эксплуатация АКБ

Обслуживание и уход за аккумулятором

• Проводите регулярный внешний осмотр. Это позволить вовремя обнаруживать появившиеся изъяны в следствие эксплуатации (особенно в зимнее и летнее время).
• Серьезно относитесь к мерам безопасности при «прикуривании». Подключайте провода к клеммам в строго определенной последовательности: cразу «минуc», потом «плюс», а снимать стоит в обратном порядке. Так же оставлять включенное зажигание на «доноре» не рекомендуется, ведь такая ошибка может повлечь за собой выход из строя электрики.
• Нужно следить за состоянием электрооборудования. Какая либо неисправность генератора, реле или других узлов, стоящих в цепи с аккумулятором, может приводить к разряду.
• Критическое просаживание АКБ сокращает строк службы. Старайтесь не оставлять на длительное время свет в салоне, включенные фары или пользоваться другим электрооборудованием при не работающем двигателе!
• Хорошо закрепляйте батарею, чтобы вовремя движения по неровностям дорожного покрытия тряска не повредила аккумулятор.
• Клеммы АКБ и корпус должны быть всегда чистыми. С особым вниманием отнеситесь к появлению окиси. Онa поможет свидетельствовать o недостаточно хорошем контакте клемм.
• При запуске двигателя не крутите стартером белее 20-30 ceк. за раз.
• Периодически производите зарядку устройством, даже если видимы причин на то нет. Поскольку как правило, в городском режиме, автомобилем пользуются на коротких дистанциях, и малых оборотов, при таких кратких поездках, недостаточно чтобы восстановить емкость АКБ от генератора.

Связанные термины

etlib.ru

аббревиатура в автомобильной и других сферах

Существует множество различных аббревиатур. На некоторые из них достаточно посмотреть один раз, чтобы понять, как они расшифровываются. Другие же, наоборот, довольно трудно разгадать, даже если долго на них смотреть и перебирать в голове все подходящие варианты. Проблемы появляются по той причине, что многие существующие аббревиатуры имеют несколько вариантов, например, как расшифровка АКБ.

Значение сокращения АКБ

Аббревиатура АКБ может относиться к одной из нескольких сфер, и, следовательно, иметь разную расшифровку.

Прежде всего, стоит выделить два направления, в которых используется это буквосочетание:

1. Банковская сфера. В этом случае термин АКБ следует понимать как «акционерный коммерческий банк».
2. Автомобильная сфера. Таким буквосочетанием зачастую называют аккумуляторную батарею, предназначенную для установки под капот автомобиля.

Термин в автомобильной тематике

АКБ в технической сфере — это автомобильная аккумуляторная батарея. Без этого устройства не обходится ни одна из современных моделей автомобилей. Это одна из главных составляющих любого автотранспорта.

Без аккумулятора ничего в машине попросту не будет работать, поскольку не будет получать необходимую энергию. Даже сам двигатель не запустится без АКБ.

Маркировка аккумуляторов

Различные компании, выпускающие автомобильные аккумуляторные батареи, занимаясь маркировкой своей продукции, стремятся к тому, чтобы донести до покупателя всю самую важную информацию.

Обязательно указывается:

1. Название завода, на котором велось производство.
2. Минимальное напряжение, выраженное в вольтах.
3. Емкость батареи. Ведь это тоже одна из самых важных характеристик, и именно на нее опираются многие автомобилисты, пришедшие в магазин за автозапчастями.
4. Символы, означающие тип аккумулятора по международным стандартам.
5. Количество банок. Эту информация также важна для автомобилиста.
6. Во избежание неправильного подключения проводов обязательно должны быть обозначены положительная и отрицательная клеммы. Ведь если подключить провода неправильно, то вся электроника в автомобиле мгновенно выйдет из строя или даже вовсе загорится.

Желательно знать еще и дату производства аккумуляторной батареи. Ведь всем известно, что такие устройства со временем приходят в негодность, даже если лежат без использования.

У каждого типа аккумуляторных батарей имеются свои характерные особенности, и поэтому условия транспортировки и эксплуатации могут отличаться. Следовательно, о том, как стоит перевозить и использовать аккумулятор, автомобилист должен знать уже заранее — перед покупкой.

Типы автомобильных батарей

Поскольку батареи отличаются своими свойствами, они подразделяются на несколько типов. К наиболее важным характеристикам аккумуляторов относятся их размер, ширина клемм, емкость, напряжение.

Что касается размеров, то выпускаемые сегодня батареи, имеющие в подавляющем большинстве случаев прямоугольную форму, могут иметь разные ширину, длину и высоту. Наиболее существенные различия в этом плане наблюдаются между европейскими и азиатскими батареями.

Диаметр клемм также может быть либо европейским, либо азиатским. Первый обозначается как «Euro — type 1», а обозначение другого «Asia — type 3». У европейских аккумуляторов клеммы на несколько миллиметров шире.

Емкость, которая обычно обозначена на аккумуляторе, указывает на то, каким током устройство будет разряжаться до конечного напряжения. При этом напряжение в современных аккумуляторных батареях может составлять либо 6 вольт, либо 12 вольт, либо 24 вольт.

Чаще всего в легковых автомобилях сейчас применяются аккумуляторы с напряжением 12 вольт. Этого вполне достаточно для того, чтобы питать энергией всю электронику, находящуюся в машине. А что касается двух других типов аккумуляторов, напряжение которых 6 вольт и 24 вольт, то первые устанавливаются обычно на мотоциклах, а последние — на общественном транспорте и на грузовиках с дизельным двигателем.

Аббревиатура в других сферах

При чтении аббревиатуры можно понять, как расшифровывается АКБ, исходя из контекста. Ведь техническая сфера далеко не единственная, где применяется такое сокращение. Не всегда АКБ — это автомобильная аккумуляторная батарея. Это может быть также акционерный коммерческий банк или даже, например, архитектурно-конструкторское бюро. Термин АКБ применяется также в области продаж. Здесь эта аббревиатура расшифровывается как «активная клиентская база».

Расшифровок аббревиатуры «АКБ» много, однако автомобилисты, увидев такое сокращение, конечно же, сразу представляют себе аккумуляторную батарею.

proakkym.ru

АКБ в авто — что это такое?

В мире автомобилей аббревиатурой АКБ обозначают ничто иное как аккумуляторную батарею, или проще говоря – аккумулятор.

Аккумуляторная батарея является одним из наиболее важных элементов в устройстве любой машины, той самой частью автомобиля, без которой он не заведётся, и соответственно, не тронется с места.

В сложившихся сегодня условиях рынка автомобильных запчастей и комплектующих, наиболее распространёнными являются три основных вида аккумуляторных батарей.

Первый вид — малосурьмянистые АКБ, представляющие собой самую обычную батарею свинцового типа, без каких-либо добавок в составе имеющихся внутри свинцовых пластин.

Второй вид – гибридные АКБ, где используются пластины с различными составами. Чередуются плюсовые малосурьмянистые и минусовые кальциево-свинцовые либо с добавкой серебра.

Третий вид – кальциевые аккумуляторные батареи.

Каждый из трёх типов имеет свои плюсы и минусы. Так малосурьмянистым аккумуляторам свойственна самая большая склонность к саморазрядке либо выкипанию воды из имеющегося внутри раствора электролита. Зато именно такие аккумуляторы совершенно не боятся грубых способов зарядки.

Кальциевые АКБ наоборот, практически не саморазряжаются и не выкипают, но при этом испортить такую батарею несколькими грубыми зарядками проще простого.

Именно поэтому, некой «золотой серединой» считаются гибридные аккумуляторы, который достаточно устойчивы к явлению саморазрядки, практически не подвергаются самовыкипанию, и достаточно стойко выдерживают глубокие зарядки. Соответственно, и средняя цена на такие универсальные батареи выше, чем на предыдущие два типа аккумуляторов.

Ещё одной довольно важной потребительской характеристикой АКБ является возможность его обслуживания. Существуют обслуживаемые АКБ, где есть возможность снять крышку, открутить пробки, соответственно, получить больше возможностей для различных способов зарядки, и необслуживаемые, где закрытая конструкция не подразумевает никаких вмешательств потребителя во внутренности батареи.

Плюсом необслуживаемых батарей можно назвать гораздо меньший процент испаряемой жидкости, минусом – невозможность долить жидкость в аккумулятор, если та, всё-таки испарится. При этом, как правило, необслуживаемые АКБ стоят дороже обслуживаемых, несмотря на то, что это никак не отображается на сроке службы.

Что же касается принципа работы аккумуляторных батарей, как правило, АКБ содержит шесть рабочих компонента по 2 вольта каждый, которые дают суммарное напряжение тока в 12 вольт, необходимое для функционирования автомобиля. В аккумуляторе есть отрицательные электроды, представляющие собой губчатый свинец, и положительные в виде двуокиси свинца. При подключении нагрузки к АКБ, то есть замыкании электрической цепи, начинается определённая реакция между активным веществом и электролитом. Далее и на электродах появляется свинцовый сульфат. При этом на положительных электродах идёт восстановление, тогда как на отрицательных электродах – реакция окисления свинца или высвобождение электронов. В результате этих реакций в цепи возникает электрический ток. Сульфат свинца во время работы АКБ оседает на пластинах, а электролит наоборот – истощается.

Ещё одним нюансом в работе АКБ, который желательно понимать, является тот факт, что аккумуляторная батарея не осуществляет производство электроэнергии, а только накапливает её в себе, после чего – отдаёт.

Во время зарядки происходит обратное превращение электрического вида энергии в химический вид. Этот процесс можно отобразить довольно простой химической формулой, однако до конца абсолютно все подробности происходящих при зарядке и разрядке реакций не изучены в достаточном объёме.

Процесс зарядки автомобильной аккумуляторной батареи происходит автомобильного электрического генератора в самой машине . Для того, чтобы обеспечить максимально безопасный режим для зарядки АКБ, между генератором и заряжаемым от него аккумулятором устанавливается реле-регулятор, которое контролирует напряжение зарядки на уровне не более 14.1±0.2В. Тем не менее, для полной зарядки АКБ потребуется напряжение в 14.5 вольт. То есть, для 100% зарядки недостаточно системы зарядки в самом автомобиле, следовательно, аккумулятор через определённое время теряет свой заряд, и для того, чтобы его восстановить, потребуются уже внешние зарядные устройства.

Стоит учесть, что в тёплое время года двигатель практически любого автомобиля заводится и от заряженного на 50% аккумулятора, тогда как во время отрицательной температуры на улице сама ёмкость АКБ уменьшается, как правило, в два раза. Вместе с этим возрастают и пусковые токи во время запуска двигателя, что происходит, как правило, из-за загустевшей на морозе смазки. Таким образом, с наступлением морозов, значительно возрастает вероятность не завести двигатель машины, в случае если уровень зарядки аккумулятора далёк от 100%.

В качестве внешних зарядных устройств для АКБ используют приспособления конденсаторного типа.

avtoexperts.ru

устройство, принцип работы, характеристики автомобильного аккумулятора

Знаете ли вы, что первые автомобили были именно электрическими и использовали свинцово-кислотные аккумуляторы? То, что мы привыкли считать машинами будущего – электромобили – появились до изобретения двигателя внутреннего сгорания (ДВС). С тех пор прошло больше 100 лет, но современный АКБ автомобильный изменился только качественно, оставшись принципиально таким же, как и столетие назад.

Сегодня аккумулятор в автомобиле считается расходником, требующим периодической замены. Сколько именно проработает АКБ – вопрос к качеству изготовления, режиму работы, даже к состоянию дорог, но рано или поздно его меняют на «свежий». Какие функции он выполняет, какие характеристики может иметь, как выбирать и как продлить жизнь аккумулятору – читайте в этой статье.

Что такое аккумулятор (АКБ) и для чего он нужен?

Современные автомобили всё больше становятся похожи на сложные электронные гаджеты: умное управление, всевозможные «помощники», автоматическая парковка и даже автопилот – это только небольшая часть той цифровой «начинки», которой богат автомобиль. И всё это счастье постоянно нуждается в электроэнергии, которую нужно постоянно откуда-то добывать. Именно хранилищем энергии, откуда ее можно взять в любой момент, и выступает АКБ. Да, он выполняет свою четкую функцию: накапливает заряд, затем отдает и дальше снова накапливает. Отличный вариант!

Само понятие аккумулятора нам уже настолько привычно, что глупо спрашивать, зачем он нужен. Однако на удивление мало людей могут точно сказать, для чего именно служит аккумуляторная батарея в автомобиле.

Ее назначение можно описать в трех пунктах.

1. Аккумулятор обеспечивает энергию для запуска двигателя на старте.
2. Аккумулятор служит резервным источником энергии, когда она требуется сверх того, что может дать генератор (например, при включении автомобильного кондиционера).
3. Аккумулятор питает электроприборы, когда двигатель выключен и генератор не работает. Например, видеорегистратор, сигнализацию, свет и т.д.

Устройство и принцип работы АКБ

Устройство автомобильного аккумулятора

Тот, кто хоть раз держал в руках аккумулятор автомобиля, знает, как много весит это устройство. Причина в том, что корпус его плотно заполнен элементами, содержащими свинец.

Устройство аккумулятора.

Для легковых автомобилей, требующих 12-вольтных АКБ, используется стандартная схема компоновки.

1. Шесть элементов по 2 вольта (их обычно называют банками) объединены в общий корпус.
2. Каждый из элементов состоит из положительных и отрицательных электродов: свинцовых решеток, в которые «впечатано» активное вещество. Электроды разделены между собой сепараторами, так что не соприкасаются друг с другом.
3. И всё это залито электролитом – смесью воды и серной кислоты.

Активное вещество на решетках отличается по составу: для анода (положительного электрода) используется диоксид свинца, для катода (это отрицательный электрод) – губчатый свинец. В обоих случаях к свинцовым компонентам добавлены вспомогательные вещества (лигатуры), улучшающие работу аккумулятора.

Принцип работы.

Принцип работы АКБ

В том виде, который описан выше, аккумулятор считается «заряженным». При подключении к выводам батареи любого устройства, требующего энергии, начинается реакция свинцовых компонентов с оксидом серы и водой. Сера и свинец вступают в реакцию и преобразуются в сульфат свинца и воду. Кислоты в электролите становится меньше, воды – больше, плотность электролита снижается и через некоторое время концентрации серы не хватает на то, чтобы реагировать со свинцовыми компонентами. Аккумулятор разряжается.

Процессы разряда и заряда АКБ

При подаче электроэнергии для зарядки АКБ происходит обратный процесс — сульфат свинца, осевший на пластинах, разлагается на оксид свинца и серную кислоту, которая выделяется обратно в электролит. Восстанавливается изначальная плотность электролита, а на пластинах остается активное вещество – батарея заряжена. Ниже представлен короткий и понятный видео-урок по устройству и принцип работы аккумуляторной батареи.

Виды аккумуляторов

В попытке улучшить характеристики автомобильных аккумуляторов инженеры перепробовали множество способов. В итоге сегодня мы имеем различные типы АКБ, которые различаются по химическому составу активных компонентов и конструкции.

Классификация по составу активного вещества.

В первых аккумуляторах использовались свинцовые пластины, однако такая конструкция довольно быстро перестала устраивать инженеров и потребителей: тяжелая, малоэффективная, недолговечная.

1. Первым улучшением стало добавление сурьмы к свинцу, что серьезно продлило срок службы батареи.
2. Следующий этап – уменьшение процентного содержания сурьмы до оптимальной концентрации. Такой подход позволил создать малообслуживаемые аккумуляторы: в них уже намного реже требовался долив воды.
3. Затем для покрытия пластин начал использоваться металлический кальций – так появились кальциевые АКБ (они же Са-Са). Кальций серьезно изменил параметры эксплуатации батарей: в прежних моделях потери воды из-за электролиза на 12 В требовали постоянного долива, а кальциевые лигатуры позволили повысить этот порог до 16 В. Благодаря этому появилась возможность делать необслуживаемые аккумуляторы в полностью герметичном, неразборном корпусе.

Но кальциевые батареи имеют и огромный минус: чувствительность к полному разряду. Сульфат кальция, который оседает на электродах, не разлагается полностью при зарядке, а это значит, что один глубокий разряд батареи способен ее «убить».

Самым современным решением стали гибридные аккумуляторы (они же Са+): кальциевые добавки есть только на положительном электроде (поскольку именно на нём происходит разложение воды при электролизе), а отрицательный покрыт малосурьмянистым свинцом.

Классификация по типу электролита.

Обычная жидкостная технология, при которой в аккумулятор заливался раствор кислоты и воды, вызывала много нареканий. Например, чувствительность к наклонам и вибрации. Необходимость обслуживать аккумулятор тоже не добавляла удовольствия от его эксплуатации. В общем, этой технологии было, куда расти.

На смену пришла AGM технология. В AGM аккумуляторе электролит «связывается» волокнистыми прослойками-сепараторами. Таким образом аккумулятор получает дополнительные преимущества: сепараторы сжимают активный слой и не дают ему отставать от пластин, имеют большую проводимость, чем жидкость и способствуют выдаче более мощного тока.

Технические (рабочие) характеристики автомобильных аккумуляторов

У АКБ для автомобиля довольно много рабочих параметров, которые важны при выборе батареи. Ошибешься хоть в одном из них – и аккумулятор нельзя будет использовать. Основные характеристики.

• Емкость, Ач (ампер*час).
• Пусковой ток, А (ампер).
• Полярность.
• Исполнение корпуса.
• Тип клемм.
• Тип крепления.

Номинальная емкость аккумулятора.

Емкостью батареи называют количество электроэнергии, которую аккумулятор может отдавать в течение определенного времени. Измеряется в Ач (ампер в час). Это один из основных параметров не только автомобильного, а вообще любого аккумулятора. Чем выше этот показатель, тем дольше батарея сможет поддерживать работу электроприборов автомобиля во время стоянки.

Для обычного легкового автомобиля с двигателем до 2 л. обычно нужна батарея 60 Ач, и чем больше оборудования в машине, тем более емким должен быть аккумулятор. При выборе лучше ориентироваться на рекомендации автопроизводителя, и если хочется взять АКБ с большей емкостью, то превышать рекомендуемую не более, чем на 5 Ач.

Пусковой ток.

Он же ток холодной прокрутки – показатель того, как аккумулятор справится с самой сложной задачей: запуском двигателя на морозе. Определяется мощностью тока, которую батарея может выдать в течение первых 30 секунд при температуре «-18» градусов. Чем выше этот показатель, тем больше шансов завести свою машину зимним утром.

Например, для запуска бензинового двигателя понадобится минимум 255А, для дизельного – не менее 300А. Именно за увеличение мощности пускового тока сражаются конструкторы аккумуляторов, и именно за более высокую пусковую мощность автолюбители ценят AGM аккумуляторы. Можно даже сказать, что чем выше пусковой ток батареи – тем выше ее качество вообще.

Полярность.

Полярность называют расположение клемм на корпусе аккумулятора. Это важная характеристика, поскольку неправильно выбранный АКБ просто невозможно будет подключить.

Чтобы определить полярность, нужно поставить аккумулятор так, чтобы нормально читались надписи на крышке («лицом» к себе), и посмотреть, с какой стороны находится плюсовая клемма.

• Плюсовая клемма справа – полярность обратная, она же европейская, она же маркируется как «R» или «0».
• Плюсовая клемма слева – полярность прямая, она же российская, она же «L» или «1».

Есть аккумуляторы с универсальной полярностью, то есть клеммы располагаются посредине коротких сторон корпуса или по диагонали. Однако такие модели встречаются редко. Чаще всего на автомобили российского производства нужны аккумуляторы с прямой полярностью, а на европейского и азиатского – с обратной.

Исполнение корпуса.

Конструкторы, создавая автомобили, разрабатывали и все комплектующие к ним. В итоге традиционно появились два типа корпусов аккумуляторов: европейский и азиатский.

1. У АКБ с европейским типом корпуса клеммы находятся в углублении, так что их верхний край не выступает над плоскостью крышки. Иногда клеммы даже прикрыты специальными крышечками, так что дополнительно защищены от внешних факторов.
2. Азиатский тип корпуса – это коробка, у которой клеммы «растут» из верхней крышки. То есть, именно верхний край клемм является самой высокой точкой аккумулятора.

Важен ли этот фактор? Конечно, удобней использовать такой АКБ, который предусмотрен производителем. Но в крайнем случае исполнением корпуса можно пренебречь, если остальные характеристики совпадают.

Нужно только помнить, что европейские производители указывают габаритные размеры аккумулятора по корпусу, а вот азиатские могут указывать высоту батареи с учетом клемм или без них.

Тип и размер клемм.

Еще одна характеристика, с которой нужно свериться при выборе аккумулятора – толщина клемм для подключения. Они бывают двух типов: стандартные и тонкие.

1. Стандартные клеммы, они же европейские, более толстые: плюсовая 19,5 мм, минусовая 17,9 мм в диаметре;
2. Тонкие клеммы, они же азиатские: плюсовая 12,7 мм, минусовая 11,1 мм в диаметре.

В обоих стандартах плюсовая клемма всегда толще, чтобы не перепутать полярность подключения.

Тип крепления.

И, наконец, днищевое крепление, оно же «юбка» аккумулятора – это планки с отверстиями под крепеж, расположенные в нижней части корпуса.

Каким бы тяжелым ни был аккумулятор, крепить его надо. Поэтому тип крепления важен при выборе, ведь он влияет на общие габариты корпуса. Существует 3 типа крепления.

1. Верхнее крепление специальной прижимной скобой, без фиксации за днище, маркируется В00.
2. Крепление по двум сторонам, когда ланки есть только на широких сторонах корпуса, а на торцевых отсутствует, маркируется В01.
3. Крепление по периметру, когда «юбка» идет по всем четырем сторонам, маркируется В13.

В принципе, если в автомобиле предусмотрено только верхнее крепление, поставить ему можно любую батарею, лишь бы вошла по размеру, если нет другого выхода. А вот в обратную сторону эта лазейка не работает, придется подбирать подходящее днищевое крепление.

Рейтинг ТОП аккумуляторов

Много брендов, много советов, трудный выбор – с такими проблемами сталкиваются покупатели. Предлагаем небольшой, наш, субъективный рейтинг торговых марок АКБ.

1. Первое место по уровню качества и долговечности по праву занимают ОЕМ аккумуляторы. ОЕМ – это аналог детали, которая была установлена с завода. Конечно, за аккумулятор, на котором гордо красуется логотип Mercedes или Honda, придется выложить намного больше, чем за любой другой бренд, но результат того стоит. Самые популярные на рынке бренды аккумуляторов – Varta и Bosch. Они заслужили репутацию надежных безотказных батарей, добросовестно отрабатывающих каждую вложенную копейку.
2. Среди любителей заплатить поменьше, а получить побольше особо ценится бренд Topla. Это, конечно, не Бош, но вполне может порадовать долгой службой.
3. А замыкают наш хит-парад бюджетные бренды Sada, Styer, Bi-Power и Ista. Они хоть и не дорогие, но вполне способны порадовать стабильной работой. Можно вспомнить о них, когда аккумулятор нужен срочно, а денег мало.

Советы по эксплуатации и обслуживанию АКБ

Чтобы аккумулятор проработал как можно дольше, нужно уделять ему совсем немного внимания. Вот несколько советов по эксплуатации автомобильного АКБ.

1. Глубокий разряд – враг батареи. Каждый раз, когда аккумулятор разряжается «в ноль», происходит необратимая сульфатация электродов, особенно от этого страдают кальциевые батареи. Периодически желательно полностью заряжать бат специальным зарядным устройством и ни в коем случае не допускать полной разрядки.
2. Второй враг – вибрация. От сильной тряски и регулярных ударов с пластин осыпается активный слой. AGM аккумуляторы меньше от этого страдают, жидкостные – больше.
3. Клеммы аккумулятора склонны к окислению, что ухудшает контакт. Периодически нужно обращать внимание на состояние клемм и при необходимости очищать их от окислов.
4. Обращайте внимание на корпус батареи. Грязь, масло, влага способствуют утечке тока и саморазряду.
5. Неполадки в электросети могут вывести из строя и батарею. Особенно проблемы со стартером и генератором – смежными элементами.
6. Вздутый корпус со следами электролита говорит о том, что пора покупать новый АКБ. Поврежденным аккумулятором пользоваться нельзя!

Заключение

Нормально работающий автомобильный аккумулятор избавляет от множества проблем и нервотрёпки. Работоспособность батареи особенно важна зимой, когда нагрузки возрастают в несколько раз. Именно поэтому автовладельцы стараются менять «уставший» АКБ во время осеннего ТО: и спокойней, и дешевле, не придется лишний раз этим заниматься. А вы давно проверяли свой аккумулятор?

vaznetaz.ru

Что такое АКБ? Устройство автомобильного аккумулятора

Аккумуляторная батарея (АКБ)  –  составной элемент электрооборудования транспортного средства. Автомобильная аккумуляторная батарея позволяет осуществить пуск двигателя, а также обеспечивает подачу электричества в бортовую сеть.

Единая цепь электрических аккумуляторов представляет собой аккумуляторную батарею. АКБ состоит из нескольких таких блоков аккумуляторов. Аккумулятор — химический источник электрического тока. Особенностью данного источника является его многоразовое действие, что позволяет активно эксплуатировать батарею для запусков ДВС.

Аккумулятор служит для накопления электрической энергии, выступая автономным источником электропитания. В основу действия аккумулятора положена обратимость химических процессов, которые происходят внутри него. Именно эта особенность позволяет использовать устройство многократно и циклически (постоянный заряд и разряд). Разряженный аккумулятор заряжают методом пропускания электрического тока в таком направлении, которое противоположно направлению тока при разряде аккумулятора. АКБ в процессе работы мотора заряжается от генератора прямо в подкапотном пространстве автомобиля.

Аккумуляторная батарея имеет корпус. В данном корпусе расположены перегородки, разделяющие батарею на ячейки (банки). Аккумулятор на 12 вольт, который чаще всего устанавливается на легковых автомобилях, включает в себя 6 ячеек. В каждой банке имеются небольшие блоки, которые соединены друг с другом.

В отдельном блоке имеются положительные и отрицательные электроды. Указанные электроды представляют собой пластины (решетки), которые изготовлены из свинца (на примере свинцового аккумулятора). Данные пластины покрыты особым активным составом. Между пластинами с положительными и отрицательными полюсами также находится разделитель (сепаратор). Сепараторы изготовлены из материалов, которые не пропускают электрический ток.

Внутрь банок аккумулятора на завершающей стадии изготовления батареи заливается электролит. Электролитом называется смесь серной кислоты и воды. Далее АКБ заряжается путем подключения батареи к специальному зарядному устройству. Подача тока на аккумулятор приводит к повышению плотности электролита. Химические реакции в ячейках аккумулятора заставляют батарею накапливать электрическую энергию.

Автомобильный аккумулятор зачастую представляет собой свинцово-кислотную АКБ. Работает такая батарея на основе электрохимических реакций свинца и диоксида свинца, которые помещены в смесь серной кислоты и дистиллированной воды. Также встречаются гелевые, щелочные и гибридные автомобильные аккумуляторы, которые дополнительно делятся на обслуживаемые, малообслуживаемые и необслуживаемые.

Читайте также

krutimotor.ru
