Электрическая схема подключения фаркопа
Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.
Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.
У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.
Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.
Важные сведения
Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.
Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
- Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
- Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
- В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
- Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
- Всегда нужно проверять электросхему авто и сверяться с официальными документами.
Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.
Варианты распиновки
Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.
Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.
Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.
В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.
Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.
Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.
Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.
Очень полезные советы
Заголовок может и громкий, но по факту так и есть.
Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.
Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.
Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.
В итоге получаем нечто подобное, как показано на изображении ниже.
Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.
Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.
Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.
Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.
(11 оценок, среднее: 4,73 из 5)
Понравилась статья?
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.
Разъем фаркопа
У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.
Как это выглядит, показано на фото:
Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.
Подключение розетки фаркопа, возможные варианты
Следующей задачей будет подключение розетки. Его можно провести:
Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.
С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео
» alt=»»>
В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.
Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.
Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.
Типы соединительных разъемов
Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.
Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.
Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.
В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.
Электрическая схема подключения прицепа к легковому автомобилю
Подключение прицепа к автомобилю — не такое сложное дело, как может показаться. Всеобщая стандартизация и упрощение вариантов подключения позволяют спокойно выполнить эту задачу даже без опыта работы с электрикой. В этом материале мы расскажем о наиболее популярной схеме подключения — через разъемы на семь контактов. Итак, как правильно подключить прицеп к автомобилю?
Как подключить прицеп к легковому автомобилю: система семи контактов
При подключении через разъемы разводка проводки может быть выполнена в двух популярных вариантах — «европейском» и «отечественном». Именно о них мы и расскажем, а для удобства вы можете сориентироваться по схеме:
«Европейский» вариант (разводка по кодам проводов):
- Код L отвечает за левый поворотник (провод на 1,5 мм²).
- Код 54G отвечает за противотуманку (провод на 1,5 мм²).
- Код 31 отвечает за массу (провод на 2,5 мм²).
- Код R отвечает за правый поворотник (провод на 1,5 мм²).
- Код 58R отвечает за правый габарит и подсветку номерного знака (провод на 1,5 мм²).
- Код 54 отвечает за «стопы» (провод на 1,5 мм²).
- Код 58L отвечает за левый габарит (провод на 1,5 мм²).
«Отечественный» вариант (разводка по цветам проводов):
- Провод желтого цвета — левый сигнал поворота.
- Провод голубого цвета — противотуманки.
- Провод белого цвета — масса («минус»).
- Провод зеленого цвета — правый сигнал поворота.
- Не подключается.
- Провод коричневого цвета — «стопы».
- Провод черного цвета — габариты.
Для проводов специалисты рекомендуют многожильный вариант из меди. Оптимальный выбор — провод, жилы которого выполнены с сечением в 1,5 мм 2 . И конечно же, лучше выбрать провод с усиленной либо двойной изоляцией.
Отметим, что если вы испытываете неуверенность в своих силах, стоит обратиться в автосервис, где вам без проблем подключат прицеп. Не стоит рисковать техникой и пытаться сэкономить, если вы сомневаетесь — обращайтесь к профессионалам!
Также в ходе подключения у вас могут возникнуть проблемы с работой габаритов: чаще всего это происходит потому, что розетка на фаркопе выполнена под российскую разводку, а на прицепе предусматривается использование европейской. Самая частая проблема в этом случае — не будет работать правый габарит.
ООО Торговый Дом «СаранскСпецТехника»: прицепы, удобные в использовании
Наши прицепы радуют покупателей простотой конструкции: как правильно подключить автоприцеп, так и безопасно эксплуатировать его может даже новичок! К тому же, компания «СаранскСпецТехника» не только выпускает, но и разрабатывает прицепы: у нас есть собственное конструкторское бюро, часть решений которого запатентована и применяется на производстве. Срок службы наших прицепов для легковых автомобилей, а также их стоимость вас приятно удивят!
На ваши вопросы мы готовы ответить по номеру 8 (800) 100 55 90.
Производственное предприятие ООО Торговый дом «СаранскСпецТехника» г. Саранск, ул. Строительная, д. 11, этаж 2
Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.
Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.
У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.
Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.
Важные сведения
Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.
Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
- Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
- Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
- В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
- Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
- Всегда нужно проверять электросхему авто и сверяться с официальными документами.
Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.
Варианты распиновки
Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.
Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.
Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.
В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.
Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.
Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.
Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.
Очень полезные советы
Заголовок может и громкий, но по факту так и есть.
Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.
Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.
Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.
В итоге получаем нечто подобное, как показано на изображении ниже.
Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.
Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.
Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.
Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.
(12 оценок, среднее: 4,75 из 5)
Понравилась статья?
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.
Способы подключения розетки фаркопа
Есть два варианта выполнить подсоединение:
Рассмотрим каждый из них.
Штатное подключение
У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).
Штатная розетка фаркопа
Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.
Подключение универсальным способом
Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.
Рисунок 3. Соединительные клипсы
Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.
Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.
Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.
Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.
Распиновка 7 пиновой розетки

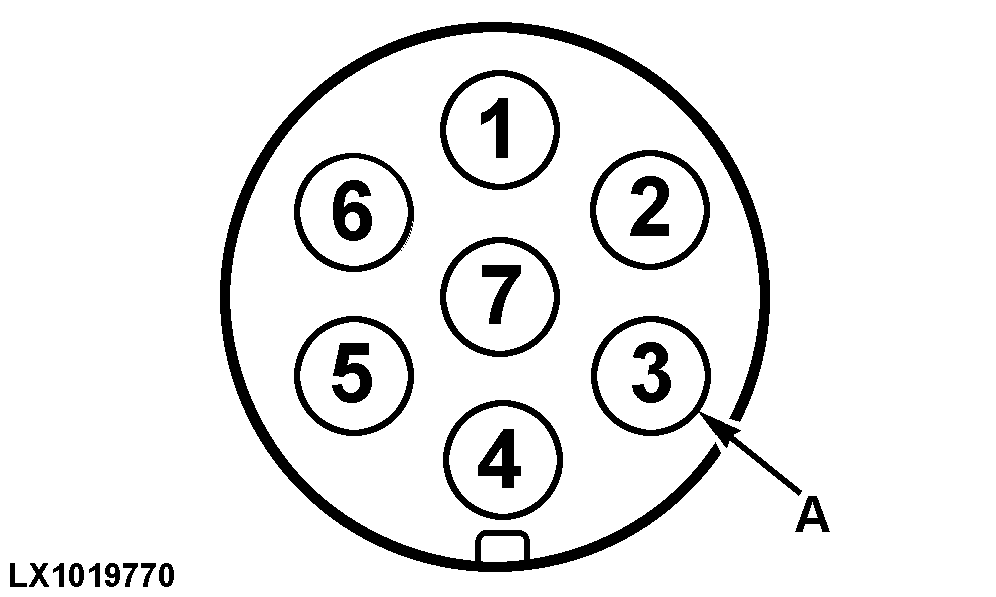

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.
Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа
Пояснение к рисунку:
- Сигнал управления поворотником левого борта.
- Подключение ПТФ (в иномарках контакт может быть не задействован).
- Масса.
- Сигнал управления поворотником правого борта.
- Габаритные огни левого борта.
- Управление стоп-сигналами.
- Габаритные огни правого борта
На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.
Переходник с 7 на 13 пин
Распиновка 13 пиновой розетки
Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.
Номера контактов и цвета проводов 13 пиновой розетки
Таблица соответствия для 13-ти пинового разъема.
| Номер контакта | Окраска провода | Функциональное назначение |
| 1 | Желтая | Поворотник левого борта |
| 2 | Синяя | Задний ПТФ |
| 3 | Белая | Масса для цепей с 1 по 8 |
| 4 | Зеленая | Поворотник правого борта |
| 5 | Коричневая | Подсветка номерного знака и габаритные огни правой стороны |
| 6 | Красная | Управление стоп-сигналами |
| 7 | Черная | Подсветка номерного знака и габаритные огни левой стороны |
| 8 | Оранжевая | Сигнал заднего хода |
| 9 | Красная с коричневым | +12 V от аккумуляторной батареи |
| 10 | Синяя с коричневым | +12 V (при включении зажигания) |
| 11 | Синяя с белым | Масса для цепи 10 |
| 12 | – | Не задействован |
| 13 | Зеленая с белым | Масса для цепи 9 |
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Американские соединительные фишки
Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.
7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.
Американская розетка фаркопа на 7 контактов
Обозначения:
- Подключение габаритных огней.
- +12 V.
- Поворотные огни правого борта.
- Управление стоп-сигналами.
- Масса.
- Поворотные огни левого борта.
- Сигнал заднего хода.
Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.
4-х пиновый разъем
Обозначения:
- Масса.
- Управление габаритными огнями.
- Поворотник левого борта и управление стоп-сигналом.
- Поворотник правого борта и управление стоп-сигналом.
Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:
- Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
- Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
“>
Схема подключения прицепа к автомобилю: стандартная распиновка
Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.
Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.
Распиновка 7 контактной розетки прицепа Евро и РФ
- Поворотник левой стороны.
- Лампа заднего хода.
- Земля.
- Поворотник правой стороны.
- Подсветка номера и правый габаритный фонарь.
- Лампы стоп-сигнала.
- Правый габаритный фонарь.
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Схема распиновка 13 контактной розетки
- Поворотник левой стороны.
- Задний противотуманный фонарь.
- Земля для клемм с 1 по 8.
- Поворотник правой стороны.
- Левая сторона габаритов и подсветки номера.
- Лампа стоп-сигнала.
- Правая сторона габаритов и подсветки номера.
- Лампа заднего хода.
- Постоянное напряжение 12 вольт 35 ампер.
- Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
- Земля для клеммы.
- Сигнальный провод.
- Земля для клеммы 9.
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Источник: http://2shemi.ru/raspinovka-rozetki-pritsepa-legkovogo-avtomobilya-shema-podklyucheniya-farkopa/
Виды розеток прицепов
При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.
В продаже имеется два типа (по количеству жил):
Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.
Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.
Источник: http://zen.yandex.ru/media/autotopik/kak-podkliuchit-rozetku-pricepa-raspinovka-po-cvetam-shemy-5f6c3aa443d4b47b3a688276
Что такое распиновка: определение термина
Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.
Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.
Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.
Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.
Источник: http://avtoinstruktor199.ru/news/raspinovka-rozetki-priczepa-legkovogo-avtomobilya-sxema-podklyucheniya-farkopa/
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
- Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
- Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
- В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
- Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
- Всегда нужно проверять электросхему авто и сверяться с официальными документами.
Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.
Источник: http://avto-idea.ru/sovety/raspinovka-rozetki-farkopa-legkovogo-avtomobilya-shema-podklyucheniya/
Электронный блок согласования
Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.
Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Источник: http://2shemi.ru/raspinovka-rozetki-pritsepa-legkovogo-avtomobilya-shema-podklyucheniya-farkopa/
Материалы для подключения фаркопа
Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:
- корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
- качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
соединительные колодки, лучше использовать модель с гнездами для предохранителей. - полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
- силикон-прокладка, цвет и производителя выбирайте на свой вкус.
Источник: http://2shemi.ru/raspinovka-rozetki-pritsepa-legkovogo-avtomobilya-shema-podklyucheniya-farkopa/
Материалы для подключения
В комплекте с фаркопом для автомобиля должны присутствовать и все необходимые элементы для подключения. Однако некоторые призводители не предусматривают подобный комплект. Его необходимо собрать самому, исходя из перечня:
- Фиксатор;
- Пластина для крепежей;
- Собственно, розетка для прицепа;
- Комплект проводов с оптимальными разъемами;
- Схема выполнения всех этапов процесса и распиновки фаркопа.
В любом случае самостоятельно подготовьте набор инструментов:
- Набор гаечных ключей;
- Отвертки всех мастей;
- Инструменты для подгонки бампера;
- Дрель и сверла при отсутствии специального отверстия;
- Соединительные клеммы – если нет в комплекте или понадобятся запасные;
- Изолента;
- Паяльник.
Теперь, как говорят, по мотивам инструментов. Если самостоятельно подбираете комплект проводов, желательно брать многожильные с сечением не менее 1,5 квадратных миллиметров. Позаботьтесь об обесточивании сети выключением аккумуляторных клемм, а также подготовьте защитное снаряжение, особенно для глаз и лица.
Источник: http://avto-idea.ru/sovety/raspinovka-rozetki-farkopa-legkovogo-avtomobilya-shema-podklyucheniya/
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.
Источник: http://2shemi.ru/raspinovka-rozetki-pritsepa-legkovogo-avtomobilya-shema-podklyucheniya-farkopa/
Пошаговое подключение розетки фаркопа к машине
Порядок следующий:
- Надо отрезать проводники соответствующей длины по схеме;
- Зачистить и залудить концы;
- Зафиксировать в розетке;
- Собрать жгут в гофр;
- Зафиксировать розетку;
- Герметизировать проблемные места;
- Протянуть гофр соответственно схеме монтажа;
- Распаять концы в соединительной колодке;
- Подключить проводники к разъёмам левого и правого фонарей;
- Затянуть хомуты и скрыть электропроводку машины.
Видео о подключении розетки фаркопа к автомобилю
При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.
Источник: http://avto-idea.ru/sovety/raspinovka-rozetki-farkopa-legkovogo-avtomobilya-shema-podklyucheniya/
Лучшие инструкторы по вождению:
Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, ХимкахОТЗЫВЫ
Автоинструктор Елена АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ЮАО, ЮВАО, Видном, ДомодедовеОТЗЫВЫ
Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, ДолгопрудномОТЗЫВЫ
Автоинструктор Елена АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в КрасногорскеОТЗЫВЫ
Автоинструктор Наталья АКПП: Kia Spectra Обучает в ВАО, Балашихе,РеутовеОТЗЫВЫ
Автоинструктор Олег АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, ДолгопрудномОТЗЫВЫ
Автоинструктор Яна АКПП: Kia Spectra Обучает в САО, ДолгопрудномОТЗЫВЫ
Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, ЖелезнодорожномОТЗЫВЫ
Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАООТЗЫВЫ
Автоинструктор Татьяна МКПП: Chevrolet Lanos АКПП: Kia SpectraОбучает в КрасногорскеОТЗЫВЫ
Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАООТЗЫВЫ
Автоинструктор Оксана АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, ПушкинеОТЗЫВЫ
Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, ДолгопрудномОТЗЫВЫ
Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, ПодольскеОТЗЫВЫ
Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, ЛюберцахОТЗЫВЫ
Источник: http://avtoinstruktor199.ru/news/raspinovka-rozetki-priczepa-legkovogo-avtomobilya-sxema-podklyucheniya-farkopa/
Схема подключения прицепа: полное руководство
ЗнанияЗнайте все о электрической схеме прицепа
Если вы недавно купили прицеп или наконец решили подключить уже имеющийся к вашему пикапу. В этой статье мы рассмотрим все, что вас беспокоит, о различных типах используемых проводов и о том, как идеально подключить прицеп к автомобилю.
Что такое трейлер?
Прицеп — это транспортное средство без двигателя, и предполагается, что его буксирует другое транспортное средство: внедорожники, пикапы или джипы, как правило, буксируют прицепы.В зависимости от типа они также могут быть транспортными средствами для отдыха.
Как работает трейлер?
Прицеп — это отдельное дополнительное транспортное средство, которое необходимо связать с основным транспортным средством. Прицеп крепится к основному транспортному средству соответствующим сцепным устройством. Чтобы электрическая мощность прицепа работала, мы используем разные разъемы, в зависимости от того, какие мощности нам нужны. Минимальный выходной разъем — это 4-контактный разъем, обеспечивающий электрический выход для сигналов прицепа, массы и задних фонарей.
Применение трейлеров
В трейлере есть несколько приложений в зависимости от пользователя и того, какие услуги он может искать. Они используются для перевозки товаров, материалов, лодок, кемпинговых принадлежностей и т. Д. Существуют различные типы прицепов:
- Служебный трейлер
- Туристический трейлер
- Лодка прицеп
- Полуприцеп
- Строительный прицеп
- Гусиная шея трейлер
- Прицеп 5-го колеса
EdrawMax
Программное обеспечение для создания диаграмм All-in-One
Создавайте более 280 типов диаграмм без особых усилий
Легко приступайте к построению диаграмм с помощью различных шаблонов и символов
- Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
- Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)
Какой цветовой код у проводки прицепа?
Самая сложная задача в отношении прицепа — это подключить его к вашему основному транспортному средству.Если вы беспокоитесь о том, как этого добиться, воспользуйтесь цветовыми кодами. Электропроводка прицепа имеет разные цвета, что упрощает понимание и подключение проводов к основному транспортному средству и разъему.
Каковы цветовые коды проводов прицепа?
Электропроводка прицепа имеет разные цветовые коды, присвоенные каждому проводу, чтобы упростить подключение проводов. Чтобы лучше понять цветовую кодировку, вот исчерпывающая таблица.
На этой диаграмме показано, что означает каждый цветовой код, что позволяет очень легко согласовать, какой провод куда идет.
Схема подключения 4-контактного прицепа
Как вы можете видеть на этой 4-контактной схеме подключения прицепа , белый провод соединен с массой. Зеленый цвет бежит сзади, чтобы соединиться с поворотом направо. Коричневый провод, который отвечает за управление задними фарами, ведет к обеим лампочкам сзади, а желтый провод идет назад влево, указывая на поворот налево. Все они соединены 4-контактным разъемом.
Что такое 4-контактный разъем?
4-контактные разъемы — это самые простые разъемы, используемые для соединения вашего прицепа с основным транспортным средством. 4-сторонний разъем позволяет управлять тремя основными функциями освещения: тормозом, поворотом вправо и поворотом влево. Четвертый провод (белый), как показано на схеме, является проводом заземления. Обычно этот разъем используется в легких прицепах.
Схема подключения 5-контактного прицепа
На этой 5-контактной схеме подключения прицепа выше вы можете видеть, что первый провод — это провод заземления (белый).Второй провод (зеленый), идущий от разъема, отвечает за правильный сигнал. Третий (коричневый) провод — это тот, который отвечает за задние фонари. Они также соединены сбоку, чтобы обеспечить лучшую видимость.
Четвертый провод (синий) указывает на включение тормозов. Последний набор проводов (желтый) ведет к левой стороне для обозначения левого сигнала. Они подключаются через 5-контактный разъем.
Что такое 5-контактный разъем?
5-контактный разъем используется для электрического соединения между прицепом и основным транспортным средством.Обычно он используется в автомобилях с гидравлическими тормозами или тормозами. Один вывод используется для заземления; другие обычно используются для индикации поворотов, остановок и движения автомобиля.
Дополнительный провод соединен с фонарями заднего хода, которые помогают отключать гидравлическую муфту прицепа, когда транспортное средство начинает движение задним ходом; это выключает тормоза прицепа. Таким образом, этот провод также служит обратным светом.
Схема подключения 6-контактного прицепа
На этой 6-контактной схеме подключения прицепа , как можно заметить, есть два новых положения проводов.Синий провод, отвечающий за гидравлические тормоза, теперь используется для электрических тормозов. Черный провод — это индикатор аккумулятора +12 В, подключенного к прицепу, остальные провода аналогичны предыдущим схемам прицепа.
Что такое 6-контактный разъем?
6-контактный разъем помогает установить соединение между основным автомобилем и прицепом. Он используется для управления тормозами (в основном электрическими тормозами) и обычно используется на туристических автомобилях, прицепах с гусиной шеей и прицепах для лошадей.
Этот разъем обеспечивает дополнительную электрическую поддержку 12-вольтовой батареи через черный провод и электрические разрывы через синий провод.
Схема подключения 7-контактного прицепа
Схема прицепа с 7 контактами имеет три различных варианта в зависимости от типа разъема, в котором также различается конфигурация проводки. Эти различные 7-контактные электрические схемы прицепа выглядят следующим образом.
Схема подключения 7-контактного прицепа с круглым выступом
На этой 7-контактной схеме электропроводки прицепа красный провод обеспечивает вспомогательное питание прицепа, а черные провода смещены для обозначения фонарей заднего хода.Остальные функции и размещение проводов аналогичны схемам на 6-контактной схеме прицепа, где белый — земля, зеленый — правый, желтый — левый, коричневый — для задних фонарей, а синий — для электрических тормозов.
Схема 7-контактного прицепа для отвала RV с конфигурацией SAE
Эта 7-контактная электрическая схема прицепа показывает, что цвета проводов для фонарей заднего хода и аккумуляторной батареи были изменены. Красный цвет был изменен на оранжевый, а черный — на серый.Остальные цвета остаются такими же для остальных проводов и их функциональности.
Схема 7-контактного прицепа для традиционного отвала RV
На этой 7-контактной схеме подключения прицепа изменена большая часть конфигурации проводов. Коричневый провод подключается к правому свету. Зеленый провод соединяется с задними фонарями, желтый провод — с фонарями заднего хода, а красный провод — с левым фонарем.
В то время как черный провод соединяется с аккумулятором, синий провод соединяется с электрическими тормозами, а белый провод соединяется с массой.Их подключение в правильном порядке гарантирует, что фары прицепа будут идеально синхронизироваться с вашими основными автомобилями.
Что такое 7-контактный разъем?
| 7-контактный разъем | 7-контактный разъем SAE | 7-контактный разъем Традиционный |
Разъем помогает вам соединить проводку вашего основного автомобиля с проводкой вашего прицепа.Обычно они используются для больших кемперов, внедорожников, грузовиков, коммерческих и сельскохозяйственных прицепов. Выше показаны три различных разъема, используемых для подключения 7-контактной системы освещения прицепа.
Необходимо знать правильную конфигурацию вашего прицепа, чтобы вы могли идеально подключить его и фары прицепа работали синхронно.
Используйте EdrawMax для создания монтажных схем
Мы рекомендуем использовать EdrawMax для создания электрических схем прицепа.Есть несколько шаблонов, которые вы можете использовать, чтобы сделать идеальную электрическую схему прицепа после просмотра конфигурации вашего автомобиля.
Статьи по теме
РЕШЕНО: Мне нужна электрическая схема буксировки прицепа F150.
ИСТОЧНИК: мне нужна электрическая схема ford f150 2001 года выпуска
Привет, Брайан
У меня есть их для шестипроводных и четырехпроводных вилок
Шестипроводные вилки:
Лошадиные, стандартные или служебные прицепы :
Белый = Земля — GD
Желтый = Левый поворот / Тормоз -LT
Зеленый = Тормоз правого поворота -RT
Коричневый = Задний и габаритный свет — TM
Красный или Черный (не оба) = Аккумулятор, вспомогательное питание — A
Синий = Электрические тормоза — S
Рекреационный транспорт: (цвет, использование, маркировка штекера)
Белый = Земля — GD
Желтый = Не используется —
Коричневый = тормоз правого поворота — RT
Зеленый
= Задний и габаритный свет-TM
Черный = Аккумулятор, дополнительное питание — A
Красный = Левый поворот / Тормоз — LT
Синий = электрические тормоза — S
Четырехпроводные вилки:
Белый = Земля
Желтый = Левый поворот / Тормоз
Зеленый = Правый поворот Тормоз
Коричневый = Задний и габаритные огни
Заземление должно быть 10 га.
Другое 14 ga
С уважением
Майк
Отправлено: 9 сентября 2009 г.
Электропроводка прицепа/ схемы — Технические характеристики Mustang
В следующем совете я покажу схему квадратного разъема, круглого разъема и электрическую схему прицепа.
Я всегда подключаю заземляющий провод со стороны транспортного средства и со стороны прицепа. Многие люди этого не делают, и в конечном итоге у них возникают проблемы с периодическим миганием света. У меня было слишком много этих проблем, и я больше не хочу. Однажды за моей спиной загорелись мигающие огни и притянули к себе. Билета я не получил (на этот раз), но должен был починить трейлер, как только приду домой. Итак, теперь я использую заземляющий провод, его легко установить.
Вот схема прицепа. Обратите внимание, что всего четыре индикатора.Два стоп-сигнала / ходовых / поворотных фонаря сзади и два боковых фонаря. На правой стороне прицепа есть КОРИЧНЕВЫЙ и ЗЕЛЕНЫЙ провода, а на левой стороне — КОРИЧНЕВЫЙ и ЖЕЛТЫЙ.
КОРИЧНЕВЫЙ — провод используется для ходовых огней. Они идут к каждому из четырех огней и заставляют свет загораться, когда вы включаете фары автомобиля.
ЗЕЛЕНЫЙ — Этот провод используется для включения правого поворота и стоп-сигналов.
ЖЕЛТЫЙ — желтый — левый ручной тормоз и указатель поворота.
БЕЛЫЙ — А, значит, вы заметили, что белого провода нет.Чтобы вы это увидели, я покрасила его в СИНИЙ цвет. Я пытался показать его белым, но на белом фоне его никто не увидел.
Схема круглого разъема прицепа.
На следующей диаграмме я пронумеровал контакты:
Штифт электрического тормоза
Вспомогательный контакт — обычно не используется
Поворот вправо и стопорный штифт
Штифт заднего или ходового света
Штифт заземления (используйте)
Левый указатель поворота и стоп-сигнал.
Соединитель прямоугольный
Руководство по поиску и устранению неисправностей
| ПРОБЛЕМА | ВОЗМОЖНЫЕ ПРИЧИНЫ |
| Не горит свет | 1. |
