Схема бензонасоса: Распиновка и схема бензонасоса с реле ВАЗ

16 Апр 1995 alexxlab Комментировать

Содержание

уход, эксплуатация, замена, ремонт, полезные советы

Бензонасос – главный агрегат в системе подачи топлива в двигатель. Как понятно из самого названия – главная задача агрегата – обеспечение топливоподачи карбюратора или форсунок. На современные автомобили устанавливают два вида бензонасосов: механические и электрические. Механические бензонасосы устанавливают на автомобили с карбюраторной подачей топлива. В такой системе топливо для образования аэрозольной смеси поступает под низким давлением. Электрические бензонасосы устанавливают на современных автомобилях, оснащенных инжекторными системами подачи топлива (топливная смесь распыляется форсунками). В этом случае топливо подается на инжектор под высоким давлением.

Содержание

  • Бензонасос, устройство и принцип работы, где находится бензонасос
    • схема подключения бензонасоса
    • механический бензонасос
    • электрический бензонасос
  • Как узнать, какой бензонасос стоит на вашем авто
  • Фильтр и сетка электробензонасоса, зачем они нужны и как часто меняются
    • замена топливного фильтра
  • Качество топлива, как топливо влияет на срок службы бензонасоса
  • Почему падает давление топливного бензонасоса, возможные причины
  • Диагностика, кто может сделать диагностику работы бензонасоса, советы профи
  • Плановое техническое обслуживание бензонасоса, какие работы делаются в это время
  • Можно ли делать ремонт бензонасоса своим руками

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

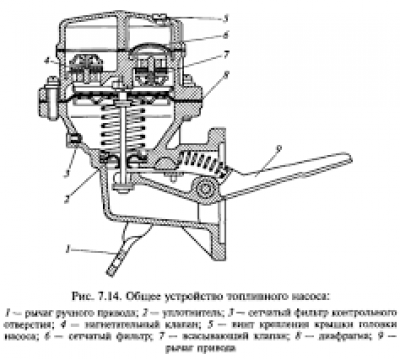

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса.

Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

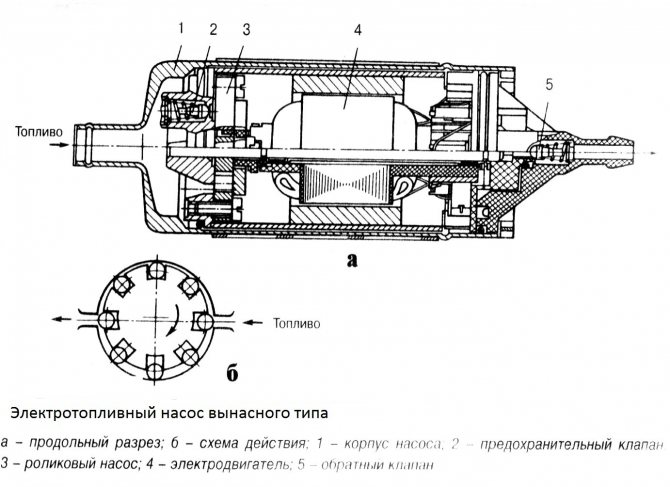

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз.

При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Как узнать, какой бензонасос стоит на вашем авто

Любой более-менее опытный водитель, безусловно, прекрасно осведомлен, бензонасосом какого типа оснащен его автомобиль. Как уже было сказано выше, на карбюраторные двигатели ставят механические бензонасосы, устанавливаемые в определенном месте. Впрочем, иногда карбюраторные двигатели комплектуют и электрическими насосами – этот момент нужно уточнять при покупке авто, особенно «с рук».

На автомобилях с инжекторной системой подачи топлива, а также с системой прямо впрыска устанавливают исключительно электрические бензонасосы, которые находятся непосредственно в баке с горючим.

Фильтр и сетка электробензонасоса, зачем они нужны и как часто меняются

Топливо, с заправки, как правило, нуждается в дополнительной очистке. Особенно чувствительна к качеству топлива инжекторная система впрыска. Для дополнительной очистки используются топливные фильтры. Процесс очистки проходи в два этапа: сначала грубая очистка – через сетку бензонасоса.

Здесь отсеиваются крупные частицы ржавчины и мусора. Второй этап – тонкая очистка, которую выполняет топливный фильтр. В разных моделях автомобилей фильтры тонкой очистки устанавливаются в разных местах. Чаще всего его можно обнаружить под капотом авто.

Инжекторная система требует очень тщательной очистки горючего – от 5 микрометров. Давление в такой системе довольно высокое, поэтому топливные фильтры делают из прочного материала или из нержавеющей стали.

замена топливного фильтра

В инструкции по эксплуатации двигателя должно быть указано, как часто необходимо менять топливный фильтр. Чаще всего такую процедуру проводят один раз в два года или после определенного пробега авто. Однако, учитывая качество топлива на отечественных заправках, рекомендуется менять фильтр не реже раза в год. При интенсивной эксплуатации авто рекомендуется периодически проверять топливный фильтр и при необходимости сразу же его менять.

Замену фильтра можно провести на станции техобслуживания или самостоятельно — процедура несложная. Перед тем, как менять топливный фильтр, необходимо сбросить давление в рампе.

Для этого:

•    Отсоединяем клемму «минус».
•    Извлекаем реле топливного насоса.
•    Подключаем клеммы к аккумулятору.
•    Запускаем двигатель, ждем, пока он заглохнет.

Теперь можно демонтировать топливный фильтр. Зажимаем пальцами фиксаторы на обеих сторонах фильтра, и аккуратно снимаем его. Помните – внутри фильтра остается примерно 100 грамм горючего и оно может вытечь. Далее действия производим в обратном порядке – устанавливаем новый фильтр, отсоединяем клеммы, ставим на место реле, присоединяем клеммы, запускаем двигатель. Проверяем, нет ли утечки в местах соединения фильтра с топливными шлангами.

Очень важно уметь определять, когда фильтр засоряется. В первую очередь об этом может сигнализировать плохой запуск двигателя, существенно падает тяга, во время резкого ускорения двигатель «задыхается», может заглохнуть. На холостом ходе двигатель работает неравномерно, во время езды двигателю не хватает горючего, если скорость превышает 100 км/ч.

Качество топлива, как топливо влияет на срок службы бензонасоса

Причин, по которым бензонасос выходит из строя раньше времени, немного. Собственно говоря, их всего две: грязное некачественное горючее и грубое нарушение правил эксплуатации агрегата.

Некачественное топливо может содержать воду и вредные присадки. Вода, при попадании внутрь насоса, в холодное время года может замерзнуть и повредить агрегат. Присадки добавляются недобросовестными продавцами горючего для повышения октанового числа. Эти вещества могут содержать различные металлы в высокой концентрации, которые повышают электропроводность топлива. Таким образом, бензин может закоротить витки электродвигателя насоса, из-за чего тот выйдет из строя.

К поломке бензонасоса могут привести крупные механические частицы в топливе, особенно ржавчина бензобака. Эту причину можно отнести к нарушению правил эксплуатации – бак автомобиля нужно поддерживать в чистоте.

Почему падает давление топливного бензонасоса, возможные причины

Одна из самых распространенных причин – отсутствие подачи питания на бензонасос. Давление бензонасоса может падать и в процессе движения, когда неожиданно прекращается подача питания, и двигатель просто глохнет. Не менее важный показатель – количество подачи топлива. То есть, бензонасос может гудеть (питание есть), но не подавать необходимого количества горючего и не создавать нужного давления в рампе. Давление постепенно накапливается в рампе и должно иметь показатель около 300 кПа. Для проверки давления в топливной рампе используют манометр. Показатели давления должны соответствовать конкретной марке автомобиля. Например, для инжекторных моделей ВАЗов при включении зажигания норма составляет 3 атмосферы, на холостых оборотах – 2.

5, при нажатии педали газа – 2.5-3 атмосферы.

С помощью манометра можно с большой вероятностью определить характер неисправности: выход из строя регулятора давления в рампе, поломка бензонасоса, снижение его производительности в результате выработки, загрязнение фильтров (топливный фильтр, сетка бензонасоса). Например, если загрязнен фильтр, то давление будет расти очень медленно или же скачкообразно.

Когда давление бензонасоса снижается ниже нормы, двигатель может вообще не запускаться, или запускаться с трудом, дергаться, троить, работать нестабильно, с провалами, и.т.д. если причина кроется в бензонасосе а не в топливном фильтре, то, скорее всего, просто забита сеточка насоса. В этом случае достаточно будет ее почистить или заменить.

Если же есть подозрение в поломке бензонасоса, это можно очень просто проверить. Просто поверните ключ зажигания и внимательно прислушайтесь – слышен ли гул насоса. Если не слышно характерного жужжания работающего агрегата, возможно, возникли проблемы с питанием или проводкой. Необходимо отметить, что в дорогих марках авто, например, класса «премиум», услышать звук работающего насоса нельзя из-за высококачественной звукоизоляции.

К перечню возможных причин неработающего бензонасоса, и, соответственно, падению давления, можно отнести:

•    Вышедший из строя предохранитель.
•    Поломка реле бензонасоса.
•    Выход из строя электродвигателя насоса.
•    Окисление контактов, и.т.д.

Диагностика, кто может сделать диагностику работы бензонасоса, советы профи

Разумеется, что наиболее точно и качественно провести диагностику бензонасоса, особенно электрического, могут только на специализированном СТО. Однако некоторые манипуляции, особенно если машина отечественного производства, вполне можно произвести самостоятельно.

В первую очередь следует проверить предохранитель бензонасоса.  Далее проверке подлежит реле бензонасоса. Для этого проверяют наличие напряжения на управляющих выводах, а другим концом касаются массы. Проверку производят с помощью мультиметра или тест-лампы, с потребляемым током не больше 0.25 А. Если предохранитель рабочий, а лампа не горит, следует искать причину в проводке и блоке управления.

Электрический бензонасос проверяют следующим образом: если бензонасос не снят, замеряют напряжение на его фишке. Снятый бензонасос подключают к источнику 12В, например, к автомобильному аккумулятору.

Механический бензонасос проверить предельно просто: снимите шланг с выпускного штуцера и несколько раз нажмите рычаг ручной подкачки. Если топливо идет – насос исправен. В случае, когда ручная подкачка работает, а при работающем двигателе топливо не подается, причина, скорее всего, в выработке штока. Из-за постоянного контакта с эксцентриком шток насоса может со временем «укоротиться» и просто не доставать до рычага. В этом случае деталь нужно заменить – шток бензонасоса стоит копейки и меняется за 10-15 минут.

Плановое техническое обслуживание бензонасоса, какие работы делаются в это время

Как известно, лучшая профилактика – бережное отношение и правильная эксплуатация агрегата.
А следующие рекомендации позволят продлить срок работы бензонасоса:

При каждом плановом ремонте авто меняйте топливный фильтр и сеточку бензонасоса.
Заправляйтесь качественным топливом. Регулярно очищайте топливный бак – в нем может скапливаться вода и ржавчина, что может привести к снижению работоспособности насоса и топливной системы. Вода в баке может привести к появлению коррозии на металлических частях бензонасоса.

Можно ли делать ремонт бензонасоса своим руками

Механические бензонасосы, в силу своей нехитрой конструкции, подлежат ремонту – собственно, в них и ломаться-то особо нечему. Чаще всего выходит из строя мембрана, иногда шток. Все это можно заменить, хотя большинство автолюбителей предпочитает не заморачиваться и купить новый насос – стоит он недорого и меняется буквально за 10 минут.

Что касается электрического бензонасоса, то чинить его, тем более самостоятельно, не рекомендуется. Теоретически, устройство электрического бензонасоса ремонту не подлежит – так предусмотрено производителем. На практике некоторые народные умельцы вскрывают корпус и питаются отремонтировать или заменить поврежденные или вышедшие из строя детали. Такая самодеятельность чревата серьезными повреждениями топливной системы, так что экспериментировать не стоит, и лучше приобрести новый насос.

где находится реле топливного насоса

Современные автомобили семейства ВАЗ – имеют достаточно продвинутую систему электропитания оборудования. Для максимальной защиты деталей от скачков напряжения используются предохранители и реле. Бензонасос не является исключением, он так же оснащен комплексом электрозащиты. Для нормальной работы бензонасоса используется реле, которое выступает в качестве пускового механизма. Так же эксплуатируется и предохранитель, который защищает систему от высоких токов.

Содержание:

  • 1 Особенности бензонасоса ВАЗ 2110
    • 1.1 Схема и принцип работы бензонасоса
  • 2 Реле бензонасоса на ВАЗ 2110
  • 3 Где находится реле топливного насоса ВАЗ 2110
    • 3.1 Как проверить работоспособность реле и предохранителя бензонасоса

Особенности бензонасоса ВАЗ 2110

С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата. Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.

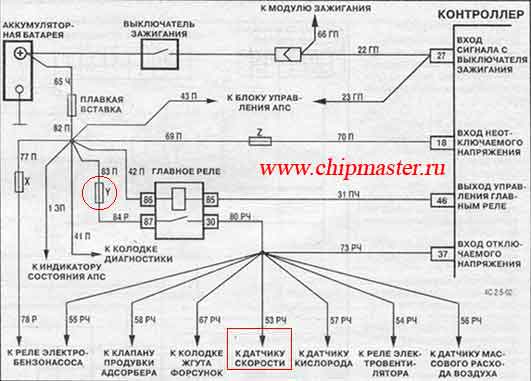

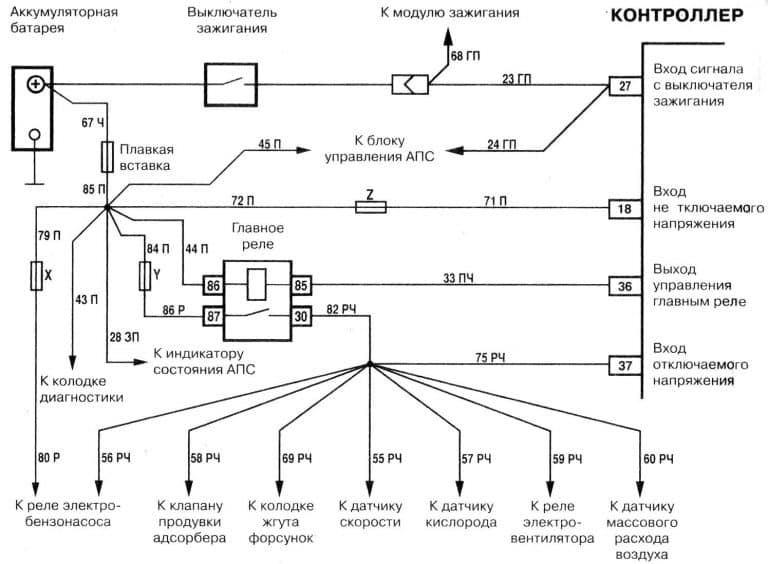

Схема и принцип работы бензонасоса

Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.

В схему бензонасоса включены такие электрические элементы:

  • Блок управления двигателем.
  • Реле бензонасоса и предохранитель.
  • Контактная группа замка зажигания.

Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.

Реле бензонасоса на ВАЗ 2110

Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи. Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.

Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.

Где находится реле топливного насоса ВАЗ 2110

Далеко не все владельцы автомобилей осведомлены информацией о том, где установлен бензонасос, не говоря уже о других элементах сети. Но из-за проблем с запуском может потребоваться замена реле. Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног пассажира. Блок скрыт пластмассовым защитным кожухом, который нужно демонтировать, выкрутив два винта крепления. После снятия крышки будет получен доступ к реле и предохранителям, как на фото ниже.

На данной картине мы видим 3 реле и 3 предохранителя. Кто за что отвечает:

  1. Предохранитель главного реле (модуля зажигания).
  2. Предохранитель датчика расхода воздуха, скорости и подогрева. Так к же он отвечает за работу клапана продувки адсорбера.
  3. То, что искали – предохранитель бензонасоса.
  4. Реле включения вентилятора для охлаждения радиатора.
  5. Реле бензонасоса.
  6. Главное реле системы зажигания.

Важно отметить, что количество и расположение всех элементов дополнительного блока идентичное для «десятки» и моделей ВАЗ 2111 и 2112.

Как проверить работоспособность реле и предохранителя бензонасоса

Замена данных элементов электросети на автомобилях ВАЗ 2110, 2111 и 2112 под силу даже неопытному автовладельцу. Самое сложное, в чем заключается процесс восстановления работоспособности – это поиск дополнительно блока, где установлено реле и предохранитель.

Причин выхода из строя реле может быть очень много, начиная от длительной эксплуатации и заканчивая некачественными материалами катушки. При этом диагноз идентичен – автомобиль не заводится. Первое что нужно сделать – послушать. Если при повороте ключа зажигания слышно клацанье, это говорит об исправности реле и поломке самого бензонасоса.

Далее нужно провести осмотр предохранителя бензонасоса. Даже при его визуальной исправности замена не будет лишней. Главное подобрать идентичный по номиналу и заведомо рабочий.

Что касается диагностики реле бензонасоса, то самый простой вариант – замена детали на рабочую. Если такой возможности нет, необходимо воспользоваться мультиметром. Для этого щупы подключают к контактам под номером 87 и 30. Если при включении зажигании мультиметр покажет проходящую силу тока, то реле исправно.

Благодаря грамотной схеме электрических сетей автомобиля и наличию качественных реле, такое понятие как «автомобиль не заводится» уходит в прошлое. Для уверенности в транспортном средстве не стоит экономить на расходных материалах и запасных деталях, поскольку от этого зависит качество и срок эксплуатации.

Рубрики Предохранители и реле

схема бензонасоса и распиновка фишки подключения

На инжекторных автомобилях устанавливается электрический бензонасос. Являясь частью топливной системы, он управляется посредством команд с бортового контроллера. Схема бензонасоса ВАЗ 2114 включает в себя также другие устройства, относящиеся к топливной системе – потенциометр индикатора количества топлива и сигнализация критического остатка в бензобаке.

Распиновка фишки бензонасоса

Распиновка фишки бензонасоса ВАЗ 2114 включает в себя контакты подачи питания на электродвигатель, контакт измерителя уровня топлива, контакт сигнализации критического остатка.

Таким образом, фишка насосного блока включает в себя четыре контакта:

  • Индикатор остатка:
  • Масса;
  • Питание насоса;
  • Уровень топлива.

В данном жгуте принята такая расцветка проводов:

  • Черный с белым – масса;
  • Серый – напряжение питания;
  • Розовый – указатель уровня;
  • Синий с красным – резервный остаток.

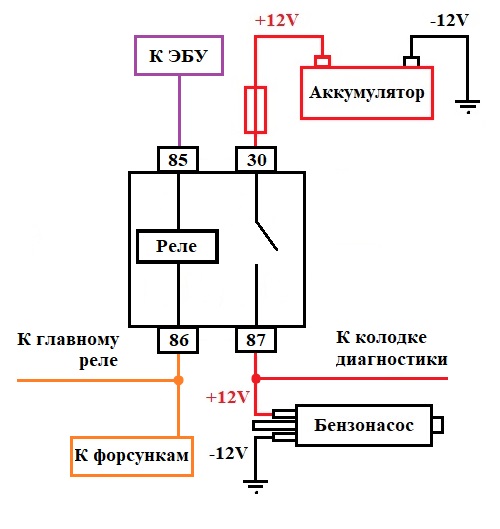

Электросхема подключения бензонасоса ВАЗ 2114

Схема подключения бензонасоса ВАЗ 2114 включает в себя одно и один .

На один из концов обмотки реле ЭБН подается плюс аккумуляторной батареи через контакты главного реле. Второй контакт подключается к «массе» через контакт бортового контроллера.
Электродвигатель насоса подключается к напряжению питания через нормально разомкнутые контакты. Алгоритм работы следующий:

  • При включении зажигания срабатывает главное реле и подает питание на реле ЭБН;
  • Реле ЭБН срабатывает, поскольку на него подана «масса» с вывода ЭБУ;
  • Двигатель насоса подключается к сети через замкнутые контакты;
  • Через несколько секунд, необходимых для создания необходимого давления топлива в рампе, ЭБУ отключает «массу», в результате чего реле ЭБН обесточивает и разрывает цепь питания насоса;
  • При заведенном двигателе, бензонасос включен постоянно.


Реле бензонасоса ВАЗ 2114 находится на блоке, расположенном в салоне автомобиля, за правой стенкой центральной консоли (со стороны пассажира). В блок входит три предохранителя и три реле. Нужное расположено посередине, а слева от него предохранитель.


Схема проводки бензонасоса и расположение релейного блока может различаться в некоторых деталях в зависимости от применяемого типа ЭБУ и модификации автомобиля.

Полезно:

Проверка электрической цепи

В случае неработоспособности (отсутствие подачи топлива) электросхема бензонасоса ВАЗ 2114 требует . Алгоритм действий следующий:

  • При включении зажигания должен быть слышен щелчок реле, если его нет, то либо неисправно реле, либо нарушен контакт;
  • При нормальном срабатывании проверяют целостность предохранителя, а в случае его перегорания заменяют на исправный с номиналом 15 А;
  • Исправность реле можно проверить, замкнув кусочком провода гнезда, к которым подходят провода серого и розового цветов.

При нормальной работе в салоне должен быть отчетливо слышен звук двигателя насоса.
Если неисправность не устранена, необходимо обеспечить доступ к насосному блоку, который расположен под задним сиденьем с правой стороны. Подняв сиденье, и отогнув обшивку, можно увидеть лючок, который крепится двумя саморезами. Сняв люк, получаем доступ к бензонасосу.

Далее проверяем таким образом:

  • Отсоединяют фишку от блока;
  • Проверяют омметром целостность черного провода с серой полосой. Его сопротивление должно быть близким к нулю.
  • Подсоединяют вольтметр к серому и черному с серой полосой проводам. При включении зажигания вольтметр должен показывать напряжение аккумуляторной батареи.

Если напряжение сильно занижено, то причин при исправном проводе массы две:

  • Подгорание контактной группы реле;
  • Обрыв провода .

Реле проверяют установкой перемычки, а провод прозванивают омметром при выключенном зажигании. Для этого потребуется отрезок любого проводника длиной около двух метров. Дополнительный провод подключают в гнездо реле к клемме с серым проводом. Второй конец провода подключают к одному из щупов вольтметра. Вторым щупом касаются гнезда с серым проводом на фишке жгута насоса. Как и в случае с проводом массы, сопротивление должно быть близким к нулю.
Практика показывает, что наиболее частой причиной отказа работы является ненадежное крепление провода массы к кузову автомобиля. Для доступа к креплению нужно снять облицовку консоли вблизи рукоятки стояночного тормоза. Клемма провода прикручена к корпусу при помощи самореза.

В результате неполной затяжки контакт ослабевает и подгорает. Следует выкрутить саморез, тщательно очистить место контакта и надежно закрепить клемму.

Сборка топливного насоса: Полное руководство

Топливные насосы, устанавливаемые в баке, обычно поставляются с несколькими вспомогательными компонентами, образующими модуль; это называется узлом топливного насоса. В этом руководстве подробно рассматривается узел топливного насоса, который поможет вам лучше понять его.

Двигатели внутреннего сгорания работают на жидком топливе. Чтобы топливо попало в двигатель, его необходимо откачать из бензобака. Это делает топливный насос, который является одним из основных компонентов топливной системы. Топливный насос может быть встроенным или встроенным в бак. Рядные топливные насосы бывают электрическими или механическими. Эти насосы обычно устанавливаются вдоль линии высокого давления, чтобы снабжать систему впрыска топлива непрерывным потоком топлива. Отдельная обратная линия низкого давления отводит излишки топлива обратно в бензобак.

Вы узнаете, что такое топливный насос в сборе, из каких деталей он состоит, как его починить и как его заменить в автомобиле. В последней главе даются советы о том, как купить качественный топливный насос в сборе для оптимальной работы двигателя. Читать дальше.

Глава 1

Что такое топливный насос

Топливный насос представляет собой блок в бензобаке, который подает топливо в двигатель. Помимо самого насоса, узел включает в себя несколько других компонентов, каждый из которых выполняет особую функцию в системе перекачки топлива. Также известный как узел топливного насоса, узел топливного насоса обеспечивает подачу чистого топлива под давлением к топливным форсункам.

Узлы топливного насоса обычно располагаются в бензобаке, погруженные в топливо. Основным насосным компонентом в сборке является электродвигатель, который с высокой скоростью вращается с крыльчаткой, несколькими клапанами и регулятором давления. Чем автотопливный насос отличается от топливного насоса в сборе?



Топливо Насос в сборе Vs. Топливный насос

Автомобильный топливный насос обычно представляет собой автономное устройство, состоящее из двигателя и насосной секции. Он может быть установлен в бензобаке или на топливопроводе. Топливный насос также может быть электрическим или механическим. В более старых карбюраторных топливных системах используются механические топливные насосы, а в современных двигателях с непосредственным впрыском используются электрические топливные насосы.

 Автомобильный электрический топливный насос обычно имеет форму канистры с входом, выходом и электрическими соединениями. В отличие от электрического топливного насоса, который прокачивает топливо под высоким давлением, механический топливный насос работает при низком давлении, и поэтому они подходят для карбюраторных систем.

Узел топливного насоса, с другой стороны, представляет собой составной узел. В нем находится топливный насос автомобиля наряду с другими частями. В большинстве современных автомобилей в состав блока также входит основной топливный фильтр. Узел обычно помещают в топливный бак, где он всасывает топливо и направляет его в топливопроводы под высоким давлением.

Узел топливного насоса находится в бензобаке и погружен в топливо. Бензобак и узел топливного насоса соединяются в месте установки с помощью винтов для обеспечения герметичности. Это предотвращает попадание воздуха в топливный насос и бак в сборе и предотвращает взрыв.



Схема узла топливного насоса

Источник: autozone. com

Полный узел топливного насоса состоит из множества различных частей, но основными из них являются сетчатый фильтр, двигатель и насос. Вот посмотрите на эти компоненты в деталях.



Сетчатый фильтр

Источник: http://www.cjponyparts.com

Не путать с топливным фильтром. Сетчатый фильтр в топливном насосе представляет собой простой сетчатый фильтр. Это сетчатое сито, основной функцией которого является улавливание крупного мусора. В то время как топливный фильтр может улавливать частицы размером менее 10 микрон, сетчатый фильтр в узле топливного насоса фильтрует загрязнения размером до 70 микрон.

Мягкий фильтр расположен внизу и прикреплен к впускному отверстию или части, которая всасывает топливо в двигатель. Поскольку он не фильтрует мелкие примеси, этот сетчатый фильтр может служить долго. Только топливо с чрезмерным количеством загрязняющих веществ может вызвать его преждевременное засорение.

Некоторые топливные насосы вместе с сетчатым фильтром содержат основной фильтр. Два фильтра, размещенные в модуле, работают вместе, обеспечивая чистоту топлива, перекачиваемого из бензобака, и его готовность к подаче в двигатель.



Топливный насос

Источник: www.carid.com

Из всех деталей узла топливного насоса именно насос является его сердцем. Он состоит из небольшого двигателя постоянного тока, крыльчатки для подачи топлива и компонентов, обеспечивающих насосное действие. Двигатели топливного насоса могут быть толкающего или съемного типа. Как правило, типы, используемые в топливных насосах в баке, относятся к съемному типу.

Хотя эти двигатели неэффективны при извлечении топлива из бака, они могут выталкивать топливо под большим давлением. Это желательно в современных системах впрыска топлива, где требуется давление выше 40 фунтов на квадратный дюйм. Поскольку эти двигатели работают на высоких скоростях, погружение в топливо помогает охлаждать и смазывать движущиеся части. Это также помогает ослабить производимый шум.



Регулятор давления топлива

Источник: https://www.yocracing.com

Как следует из названия, это деталь, которая регулирует давление топлива. В системе впрыска топлива требуется точное и постоянное давление, иначе двигатель будет работать на слишком бедной или слишком богатой смеси. Оба сценария нежелательны в системе подачи топлива. Они могут привести к потере мощности, неэффективному сгоранию или даже повреждению.

Регулятор давления топливного насоса представляет собой клапан, состоящий из пружины и диафрагмы. Когда давление становится слишком высоким, клапан открывается, позволяя лишнему топливу стекать обратно в бензобак. В старых карбюраторных двигателях регулятор находится за пределами топливного бака, ближе к концу топливной рампы. В современных системах с непосредственным впрыском топлива топливный регулятор встроен в насосный узел.

Некоторые регуляторы давления, особенно встроенные регуляторы давления топлива, могут быть регулируемыми. Регулируемый регулятор давления топлива позволяет увеличивать или уменьшать максимально допустимое давление. Некоторые поставляются с манометром и предлагают больше возможностей.

Регулируемый регулятор давления топлива с манометром позволяет точно регулировать давление. Обычно это регулятор давления топлива обратного типа, который устанавливается на стороне нагнетания непрерывных топливопроводов. Универсальный регулятор давления топлива подходит для широкого спектра транспортных средств, что делает его одним из наиболее часто используемых типов внешних регуляторов давления топлива.

Независимо от того, бензиновый это или дизельный регулятор давления топлива, эта часть топливной системы является одной из самых полезных. Слишком низкое давление топлива и двигатель работает на обедненной смеси. Слишком высокое давление и двигатель работает на слишком богатой смеси. Редко, но регулятор может выйти из строя и привести к снижению давления топлива. Он также может застрять, в результате чего насос будет работать с максимальным давлением.



Как Автомобиль Топливо Насос Сборка Работа?

Как мы видели, узел состоит из топливного фильтра, насоса и регулятора давления среди других компонентов. При включении автомобиля топливный насос через разъемы получает электрическое возбуждение. Это приводит к тому, что он начинает втягивать топливо из бака в сборку.

Сетчатый фильтр отфильтровывает примеси, поскольку топливо проходит через него, улавливая более крупный мусор. Из сетчатого фильтра топливо поступает в топливный насос, который по сути представляет собой двигатель постоянного тока и насосные компоненты. Здесь топливо закручивается через отверстия для создания необходимого давления. Некоторые топливные насосы имеют внутри топливный фильтр.

Регулятор давления регулирует количество топлива, прокачиваемого через топливопровод. Регулятор топливного насоса открывается и закрывается по мере необходимости с помощью пружины. Также имеется блок подачи топлива. Он состоит из топливного датчика, который посылает сигнал для включения лампочки на приборной панели, и поплавка, управляющего указателем уровня топлива.

Глава 2

Как починить узел топливного насоса

Источник: http://www.youtube.com

Узел топливного насоса редко выходит из строя. Но когда это происходит, результаты могут быть радикальными. Поскольку узел питает двигатель топливом, его выход из строя может ощущаться на двигателе. Он может начать подавать недостаточное количество топлива в систему впрыска, что приведет к ухудшению работы двигателя и потере мощности. В худшем случае узел топливного насоса может вообще перестать подавать топливо, в результате чего двигатель перестанет работать или не запустится.

Неисправный топливный насос может также давать ложные показания уровня топлива, что приводит к работе на пустом бензобаке. Это может привести к повреждению топливного фильтра и самого топливного насоса. Как понять, что топливный насос неисправен?



Признаки неисправности узла топливного насоса

Проблемы с двигателем могут быть вызваны выходом из строя ряда компонентов. Тем не менее, неисправный топливный насос в сборе является одной из наиболее распространенных причин плохой работы двигателя или даже его повреждения. Эти симптомы могут быть вызваны неисправным топливным насосом.

Низкий расход бензина — Если вам приходится заправлять бензобак чаще, чем обычно, это может быть связано с неправильной работой узла топливного насоса. Поврежденный обратный клапан приводит к тому, что топливо подается под максимальным давлением. Тогда двигатель получает больше топлива, чем необходимо. Поскольку избыточное топливо в двигателе не накапливается, это приводит к низкому расходу топлива.

Затрудненный запуск — когда топливный насос выходит из строя, он не может создать достаточное давление в топливной системе для запуска автомобиля. Вы должны попробовать несколько раз, прежде чем двигатель сможет завестись. Это происходит, когда двигатель пытается достичь давления и количества топлива, необходимых для запуска.

Воющий шум топливного бака — узел топливного насоса содержит двигатель постоянного тока. Обычно двигатель издает низкий гудящий звук. Это меняется, когда сборка повреждена. Уровень шума увеличивается и становится скулящим. Этот шум не следует путать со слышимым звуком, который издает большинство топливных насосов в течение первых нескольких секунд. Изношенный двигатель остается шумным повсюду.

Нет Звук– неработающий топливный насос не издает никаких звуков. Поскольку он расположен в узле топливного насоса, его выход из строя означает, что другие части узла не работают. А если и работают, то компоненты могут больше не пригодиться. Затем весь узел необходимо будет снять, отремонтировать или заменить новым.

Потеря мощности двигателя– это происходит, когда двигатель испытывает нагрузку, например, при ускорении, движении в гору или при перевозке тяжелого груза. Поврежденный топливный насос не может подавать достаточное количество топлива в двигатель, и двигатель с трудом справляется.

Внезапные и неустойчивые скачки напряжения – неисправный узел топливного насоса не может поддерживать постоянное давление топлива. В какой-то момент он подает небольшое количество топлива. В другом давление увеличится само по себе. Это вызывает скачок напряжения, что-то вроде нажатия на педаль газа.

Двигатель не запускается — когда повреждение настолько серьезное, что приводит к полному выходу из строя узла топливного насоса, автомобиль может вообще не запуститься. Вышедший из строя топливный насос перекрывает подачу топлива в систему впрыска и включение стартера не оживляет двигатель.



Ремонт узла топливного насоса

Как только вы заметите эти симптомы в автомобиле, вы можете захотеть починить узел топливного насоса. Прежде чем принять решение о починке насоса, желательно провести диагностику узла ТНВД. Это помогло бы подтвердить проблему и выяснить, какие части узла неисправны. Неисправность узла топливного насоса может быть вызвана изношенным или сгоревшим двигателем насоса, забитым фильтром или плохими электрическими соединениями.



Как диагностировать узел топливного насоса

Поскольку неисправные компоненты топливного насоса часто вызывают проблемы с давлением и электричеством, диагностические процедуры обычно включают измерение давления и напряжения в электрических соединениях.

Проверка предохранителя топливного насоса — узел топливного насоса может выйти из строя, если питание не поступает на электрические компоненты, такие как двигатель, топливный датчик и другие. Чтобы проверить, не является ли это сбоем питания, начните с осмотра блока предохранителей. Вы можете найти его местоположение, ознакомившись с руководством по эксплуатации автомобиля и найдя предохранитель, связанный с топливным насосом. Проверьте, не перегорел ли предохранитель. Если предохранитель топливного насоса не поврежден, проверьте другие предохранители топливной системы.

Проверка напряжения топливного насоса — у вас может быть рабочий предохранитель, но нет питания на топливном насосе. Проверьте цепь, идущую к насосу. Проверьте также реле топливного насоса, если оно неисправно.

Выполнение теста на падение напряжения – с помощью вольтметра измерьте напряжение проводов узла топливного насоса. Кабели питания должны иметь полное напряжение, а провода заземления должны иметь надлежащее заземление. Любая небольшая разница в напряжении может быть признаком плохого контакта, возможно, коррозии контактов.

Топливо Давление Тест– после проведения тестов на электрическую неисправность следующая проверка должна быть направлена ​​на работу топливного насоса. Если есть проблема в работе двигателя или различных клапанов, это должно вызвать перепады давления, высокие или низкие. Вам понадобится датчик давления топлива, который вы можете легко получить в магазине автозапчастей.

Для проверки давления прикрепите манометр к точке проверки давления. В карбюраторных топливных системах точка обычно расположена на форсуночной рампе. Современные автомобили, использующие системы прямого впрыска, не имеют этого фитинга. Чтобы выполнить проверку давления, вам, возможно, придется отсоединить топливный фильтр от топливной магистрали, чтобы вы могли присоединить манометр. Только не забудьте сбросить давление в магистрали, а также избыток топлива.

Попросив кого-нибудь включить двигатель, пока вы наблюдаете за показаниями манометра, вы можете определить, правильно ли работает насос. Стрелка, которая остается неподвижной или лишь немного двигается, указывает на проблему с помпой. Но низкое давление также может быть результатом забитого фильтра. Чтобы определить проблему, исключите неисправную сетку фильтра топливного насоса.

Проверка сетчатого фильтра топливного насоса – Иногда проблема может заключаться в фильтре на входе узла топливного насоса. Если топливо в целом нечисто, сито может забиться, что приведет к низкому давлению в топливопроводах. Для проверки фильтра потребуется снять узел топливного насоса с бензобака. Но это также позволит вам исправить ошибки в других компонентах.



Крепление Топливо Насос Сборка

Замените перегоревший предохранитель. Если проблема в коррозии или сломанных соединениях, замените их. Механическая неисправность в узле топливного насоса также может быть отремонтирована так же, как и забитый фильтр. Это потому, что различные части могут быть проданы отдельно. Подробное описание того, как это сделать, см. в следующей главе.

Глава 3

Как восстановить узел топливного насоса

Источники: http://motoiq.com

Поскольку узел топливного насоса состоит из независимых частей, его можно восстановить для замены неисправных компонентов. Это обходится дешевле, чем покупка замены. Когда только один или два компонента неисправны, необходимость выбрасывать весь узел — это не то, что многие автовладельцы хотели бы сделать.

Для восстановления узла топливного насоса необходимо снять узел с бензобака. Вам также понадобится комплект для ремонта узла топливного насоса или детали, которые вы собираетесь заменить вместе с вами. Некоторые знания о работе сборки тоже. Если вы этого не сделаете, комплекты для восстановления поставляются в комплекте с инструкциями по выполнению процесса.

Источник: https://www.repco.com. новых деталей, и заканчивается установкой восстановленного узла обратно в бак.

Вещи вы будете нужные :

Гаечные ключи, отвертки, ветошь, защитное снаряжение, комплект топливного фильтра в сборе или детали

Предостережение: работайте в хорошо проветриваемом помещении и вдали от искр, которые могут воспламенить пары топлива.

Источник: http://mbworld.org

Извлечение узла топливного насоса из бензобака

Шаг 1.

Найдите топливный бак. Обычно он устанавливается под задним сиденьем. С помощью гаечного ключа отстегните сиденье и снимите подушку. При снятии узла топливного насоса топливо может разлиться. Защитите поверхности, застелив всю рабочую зону покрытием, например, резиновым ковриком.

Шаг 2.

Отсоедините и зажмите отрицательную клемму аккумуляторной батареи. Топливо, особенно бензин, легко воспламеняется и может представлять угрозу безопасности при снятии узла топливного насоса. Также отсоедините вакуумный и вентиляционный шланги.

Шаг 3.

Выкрутите винты, которые крепят узел топливного насоса к топливному баку, и отсоедините кольцо с винтами.

Шаг 4.

Медленно вытяните узел топливного насоса. Чтобы грязь и мусор не попали в бензобак, закройте отверстие, которое осталось после снятия узла.

Источник: http://pakwheels.com

D — сборка узла топливного насоса

Шаг 5.

Отсоедините датчик уровня топлива, вытащив разъемы. Это так же просто, как нажать на защелки, удерживающие разъемы на месте. Положите отправитель в сторону на безопасную поверхность.

Шаг 6.

С помощью отвертки снимите фильтр, осторожно приподняв крышку и потянув за фильтр. Отсоединяйте все защелки, пока фильтр не освободится от сборки.

Шаг 7.

В следующей части показано, как снять топливный насос с узла.

С помощью отвертки поднимите верхнюю крышку. Сделайте то же самое с резиновым чехлом на другом конце. Теперь вытащите насос из корпуса топливного насоса. Возможно, вам придется повернуть насос, чтобы вытащить его из корпуса из-за плотной посадки.

Шаг 8.

Внутри корпуса фильтра находится регулятор давления топлива. Просто вытяните его. Держите регулятор в чистом месте. Он содержит чувствительные компоненты, которые могут быть заблокированы мусором.

Источник: http://www.increa.com

Сборка топливного насоса с новыми деталями

После демонтажа основных компонентов мы можем заменить их новыми деталями. Если старый носовой фильтр не сильно засорен, что влияет на всасывание топлива, рекомендуется использовать более старый. Это связано с тем, что новые фильтры, как правило, влияют на работу поплавка, что приводит к ложным показаниям указателя уровня топлива. Это может привести к тому, что вы по незнанию запустите почти пустой бензобак.

Если вам необходимо использовать новый фильтр, начните процесс сборки, прикрепив его к узлу топливного насоса. Вот шаги, которые необходимо выполнить.

Шаг 9.

Вставьте чулочный фильтр в отверстие на узле и нажмите на него. Закрепите на месте.

Шаг 10.

Затем установите новый насос. Используйте старую прокладку сопла, но новое уплотнительное кольцо. Уплотнительное кольцо должно обеспечивать герметичность для предотвращения утечек. Поэтому убедитесь, что тот, который вы используете, похож на старый.

Шаг 11.

Подсоедините жгут проводов к новому насосу. Если ремень сломан или поврежден каким-либо образом, замените его новым.

Шаг 12.

Вставьте новый топливный насос в его корпус, следя за тем, чтобы ни одна деталь не сместилась в процессе. Замените резиновый чехол, который крепится к нижней части насоса.

Шаг 13.

Замените носик и опору насоса.

Шаг 14.

Далее замените регулятор давления топлива, установив его уплотнительное кольцо и вставив его в корпус фильтра.

Шаг 15.

Соберите головку, заменив наконечник клеммы, установив уплотнительное кольцо и вставив фильтр. Завершите процесс установкой датчика уровня топлива и заменой различных разъемов.

Теперь ваш топливный насос в сборе готов к установке в бензобак для проверки и устранения неполадок. Прежде чем мы сможем заменить каждую деталь, мы должны быть уверены, что все сделали правильно и что сборка работает. В следующей главе мы проводим тесты, чтобы определить, работает ли сборка.

Глава 4

Замена топливного насоса

Источник: youtube.com. Это может сэкономить вам много расходов на профессиональные услуги. Если вы энтузиаст DIY, вот процесс размещения топливной сборки в бензобаке, устранения неполадок и выполнения всего необходимого для обеспечения правильной установки.

Установка узла в бензобак

Ниже приведены шаги, которые необходимо выполнить. Процедура применима к типичным узлам топливного насоса, используемым в большинстве современных автомобилей. Как упоминалось ранее, убедитесь, что вы работаете в проветриваемом помещении и вдали от искр и пламени. Это связано с тем, что топливо в бензобаке может выделять горючие пары.

Шаг 1.

Опустите узел в бак и замените кольцо и винты. Процесс установки противоположен процессу удаления.

Шаг 2.

Подготовьте установку к проверке, заменив шланги и соединители. Эти компоненты не нуждаются в герметизации. Они подходят вплотную, и вам нужно только присоединить шланги к нужным ниппелям, а электрические разъемы к их гнездам.

Шаг 3.

Замените отрицательную клемму аккумулятора, которую вы отсоединили ранее.



Тестирование сборки и устранение неполадок

Шаг 4.

Включите зажигание. Топливный насос должен издавать звук при попытках создать давление в топливопроводах. После этого уровень шума должен снизиться, так как насос не должен работать так интенсивно. Если он все еще издает шум, это может быть проблемой. Проверьте электрические соединения и убедитесь, что они правильно установлены. Хотя маловероятно, что новый топливный насос неисправен, это может быть так, если тест для его проверки указывает на проблему.

Шаг 5.

Затем запустите двигатель и посмотрите, как он отреагирует. Если он запускается, установка топливного насоса исправна. Если он не запускается или работает неровно на холостом ходу, вам может потребоваться устранить неполадки в сборе топливного насоса. Используйте для этого манометр. Это поможет вам исключить дефекты топливного насоса, которые могут быть одной из причин низкого давления в топливной рампе.

Шаг 6.

Следите за стрелкой указателя уровня топлива при запуске двигателя. Низкое давление может указывать на различные проблемы с узлом топливного насоса. Это может быть неисправный регулятор давления топлива, который ограничивает подачу топлива, или это может быть течь уплотнительного кольца форсунки. Утечка на уплотнительном кольце загрузочного патрубка также может быть причиной низкого давления. Перед завершением процесса установки узла топливного насоса проверьте детали.

Шаг 7.

Если установка работает правильно, пришло время завершить подключение всех частей. Прикрепите к каждому оставшемуся компоненту сборки. Поскольку это почти последний шаг, желательно убедиться, что ничего не осталось и что все установлено там, где должно быть.

Шаг 8.

Завершите установку восстановленного узла топливного насоса

Шаг 9.

Установите сиденье и подушку сиденья.

Шаг 10.

Проверьте установку в последний раз, чтобы убедиться, что она работает.

. Источник: eBay.com. font-size: 14pt;»>Помимо возраста, есть причины, по которым узлы топливного насоса быстро изнашиваются. Иногда даже повреждаться. Знание этих причин износа или повреждения может помочь вам лучше заботиться о сборке и свести к минимуму случаи непредвиденных расходов. Причины неисправности топливного насоса в сборе включают в себя.

Плохие условия вождения– избыточная влага может конденсироваться в топливном баке и вызывать коррозию. Влажные условия также могут привести к ржавчине, которая забьет фильтр на входе. В кратчайшие сроки у топливного насоса могут возникнуть проблемы в работе.

Езда на почти пустом бензобаке – топливный насос работает при погружении в воду. Это помогает обеспечить правильное всасывание. Когда уровень топлива низкий, насос работает сильнее, чтобы подкачивать топливо вверх. Если это происходит в течение длительного времени, помпа слишком быстро изнашивается и становится слабой. Низкий уровень топлива также приводит к засасыванию отложений насосом, что приводит к засорению фильтра.

Грязное топливо– Использование топлива, содержащего слишком много примесей, может повредить узел топливного насоса. Помимо износа мотора и помпы, загрязнения забивают фильтр и снижают давление в топливопроводах. В долгосрочной перспективе производительность двигателя неизбежно падает.

Источник: https://mechanics.stackexchange.com/

Плохие разъемы — в сборке топливного насоса используется электрический насос и несколько других электрических компонентов. Это означает, что провода будут проходить от различных цепей к сборке. Если один из этих разъемов подвергается коррозии, это может означать неисправность узла. Наиболее уязвимым компонентом часто является топливный насос. Без достаточной мощности он не может подавать топливо в нужном количестве или под нужным давлением, и двигатель не работает так, как требуется.

Чтобы узел топливного насоса прослужил долго, важно избегать факторов, которые могут привести к его износу или повреждению. Однако в конечном итоге вам потребуется заменить узел. Хотя это может быть и через много лет. Когда это время придет, вам нужен продукт, который обеспечит вам надлежащее функционирование и долговечность. Как получить правильную сборку для вашего типа автомобиля? Следующая часть сборки топливного насоса поможет вам в этом.

Глава 5

Как купить топливный насос в сборе

Топливный насос в сборе является дорогостоящей деталью автомобиля, и вы не должны ошибаться при его покупке. Чтобы получить правильную сборку для вашего автомобиля, необходимо учитывать несколько факторов. Они варьируются от стоимости узла топливного насоса, качества до совместимости. Мы составили это краткое, но подробное руководство по покупке, чтобы помочь вам в этом направлении. Он отвечает на вопросы, которые могут у вас возникнуть при покупке топливного насоса в сборе.



Факторы при покупке узла топливного насоса

Среди факторов, которые следует учитывать, следующие:

Совместимость

Это должно быть первым шагом в процессе покупки узла топливного насоса. Автомобили разные, а это значит, что один топливный насос может не подойти к другому. Прежде чем выбрать тип и модель для покупки, примите во внимание год выпуска вашего автомобиля, его тип, модель и многое другое. Это избавит вас от проблем с топливным насосом в сборе, который вы не сможете использовать. При покупке через Интернет сузьте область поиска, выбрав продукт в соответствии с типом вашего автомобиля. При совершении покупок в физическом магазине вам все равно нужно будет выбрать совместимое устройство.

Уровни давления

Если у вас более старый автомобиль, то это будет карбюраторный двигатель с механическим топливным насосом. Если это так, вам не нужны высокие давления, создаваемые узлом электрического и топливного насоса в баке. Они подходят только для систем прямого впрыска, где необходимо высокое давление топлива. Говоря о давлении, не все узлы топливного насоса имеют одинаковые возможности давления. Выбранный тип должен соответствовать требованиям форсунок топливных форсунок, используемых в вашем автомобиле. Чрезмерное давление, которое не могут выдержать форсунки, может привести к повреждению.

Расход Расход

Чтобы обеспечить надлежащую работу, выберите топливный насос, расход которого соответствует спецификациям, установленным производителем вашего автомобиля. Выбор неправильного расхода может означать неэффективный двигатель или двигатель, производящий много выбросов. Оба случая повлияют на работу вашего автомобиля, как на производительность, так и на вред окружающей среде. Чтобы не купить насос неправильного типа, всегда обращайтесь к руководству по эксплуатации вашего автомобиля, чтобы узнать о различных функциях и спецификациях.

Ценообразование

Узлы топливного насоса являются дорогими автозапчастями, стоимость которых составляет от ста до трехсот долларов США. Добавьте эту сумму к расходам на найм механика, и цена станет одним из соображений, которые следует учитывать при покупке этой автозапчасти. Хотя можно сэкономить на стоимости замены узла топливного насоса с помощью подхода «сделай сам», сумма по-прежнему остается высокой. Тем не менее, соображения стоимости не означают выбора дешевого узла топливного насоса. Это означает выбор марки и модели по умеренной цене.

Торговая марка

Владельцы транспортных средств обычно предпочитают марки, которые, как известно, предлагают качественную продукцию. Идея в том, чтобы купить проверенный многими и зарекомендовавший себя качественный узел ТНВД. Интернет-источники могут указать вам надежного производителя. Кроме того, вы можете попросить рекомендации у друзей или даже родственников. Вам нужен качественный топливный насос в сборе, и вы можете убедиться в этом, только используя продукт самостоятельно или узнав о нем от других.

Источник: repco.com

Вся сборка по сравнению с Ремонтный комплект

Вы можете предпочесть восстановить устройство, чем выполнять полную замену узла топливного насоса. Хотя это может снизить общие затраты, полезно знать о плюсах и минусах любого варианта. Ремонт сэкономит ваши деньги, но ненадолго. Замена некоторых старых компонентов также может привести к проблемам в работе.

Например, даже самый лучший регулятор давления топлива рано или поздно выйдет из строя. Хотя вы можете приобрести комплект регулятора давления топлива для замены детали, если она изнашивается, дополнительные затраты на ремонт могут быть более дорогими в долгосрочной перспективе. Для узла топливного насоса, в котором неисправны только одна или две детали, вариант восстановления будет иметь большой смысл.

Источник: http://www.adautoparts.com

Часто задаваемые вопросы по узлу топливного насоса

При покупке или установке узла топливного насоса могут возникнуть эти вопросы.



Сколько я должен заплатить за узел топливного насоса?

Цена узла топливного насоса зависит от марки, типа и модели. Ожидайте расстаться от 100 до 300 долларов.



Почему скорость потока важна при покупке узла топливного насоса?

Определяет эффективность топливного насоса. Вы не хотите упускать это из виду, если не хотите иметь проблемы с производительностью вашего двигателя.



Имеет ли значение тип топлива?

Некоторые насосы могут не подходить для некоторых видов топлива. Поэтому очень важно, чтобы вы выбрали соответственно.



Должен ли я отвезти свою машину к механику для замены узла топливного насоса?

Хотя это и рекомендуется делать, самостоятельный маршрут избавит вас от хлопот и расходов. Кроме того, процесс замены узла топливного насоса прост и доступен практически любому, кто кое-что знает о транспортных средствах.



Сколько времени займет установка узла топливного насоса?

Время, необходимое для завершения работы, может варьироваться от человека к человеку или от типа транспортного средства. Среднее время составляет от 1 до 2 часов.

Заключение

В топливных системах современных автомобилей узел топливного насоса является важным компонентом. Он подает топливо к форсункам, обеспечивая оптимальную работу двигателя. Таким образом, неисправная сборка может означать, что автомобиль не заводится, неожиданно глохнет во время работы или теряет мощность, когда двигатель находится под нагрузкой.

Это руководство по сборке топливного насоса раскрывает эту важную автомобильную деталь, помогая вам лучше понять ее. Вы сможете позаботиться о сборке, предотвращая ситуации, которые могут привести к повреждению. В руководстве также содержится информация об устранении неисправного узла топливного насоса. И, наконец, как купить замену.

Для получения дополнительной информации об автозапчастях, которые подают топливо в двигатель, прочитайте руководство по топливному насосу. В нем представлен обзор различных типов топливных насосов, один из которых используется в узлах топливных насосов, используемых в современных автомобилях. Не только это, но и все, что касается компонента и его функции в топливной системе.

Как подключить топливный насос напрямую к аккумулятору? [Электропроводка насоса]

Вы когда-нибудь были в ситуации, когда у вас закончился бензин и вы не могли найти заправочную станцию? Что ты сделал? Если вы похожи на большинство людей, вы, вероятно, запаниковали. Но что, если я скажу вам, что есть способ вообще избежать этой ситуации? Это называется подключение топливного насоса напрямую к аккумулятору. Теперь, как запустить топливный насос напрямую к аккумулятору?

Для этого вам нужно отсоединить провод от помпы и подключить его напрямую к плюсовой клемме аккумулятора. Затем подключите перемычку от отрицательной клеммы аккумулятора к точке заземления на автомобиле. Это замкнет цепь и позволит мощности поступать непосредственно к топливному насосу.

Чтобы подключить топливный насос напрямую к аккумулятору. Это обеспечит правильную работу насоса. Подключение бензонасоса к аккумулятору – это прием, о котором должен знать каждый водитель. Так что продолжайте читать, чтобы узнать больше!

Как работает топливный насос?

Топливный насос представляет собой механическое или электрическое устройство , которое подает топливо в карбюратор или двигатель из бака. Топливные насосы бывают различных конструкций и предназначены для работы с определенными видами топлива, такими как бензин, дизельное топливо или керосин.

Наиболее распространенным типом топливного насоса является механический насос, который обычно располагается в нижней части топливного бака. В этом насосе используется диафрагма, которая всасывает топливо в камеру насоса и выталкивает его под давлением.

Электрические топливные насосы также распространены, особенно на новых автомобилях. Эти насосы обычно расположены внутри топливного бака и используют электродвигатель для перемещения топлива по системе. Топливные насосы являются важной частью любого транспортного средства, и они должны быть в хорошем рабочем состоянии, чтобы обеспечить двигатель работает ровно .

Есть ли реле топливного насоса?

Если вам интересно, есть ли реле в топливном насосе вашего автомобиля, ответ, скорее всего, да . В большинстве автомобилей есть реле топливного насоса, которое помогает регулировать и контролировать подачу электроэнергии к топливному насосу. Это помогает гарантировать, что насос получает нужное количество энергии, а также помогает защитить его от перегрузки .

Если у вас проблемы с топливным насосом, всегда полезно сначала проверить реле. Если реле неисправно, это может вызвать проблемы с топливным насосом, в том числе привести к его перегреву или недостаточной мощности. Если вы подозреваете, что проблема может заключаться в реле, лучше всего поговорить с механиком или другим автомобильным экспертом, чтобы проверить его.

В большинстве случаев реле топливного насоса находится под капотом , возле аккумулятора . Обычно рекомендуется проверить руководство пользователя, чтобы быть уверенным, но если вы не можете найти его там, вы всегда можете обратиться к механику или поискать дополнительную информацию в Интернете.

Откуда реле топливного насоса получает питание?

Реле топливного насоса получает питание от электрической системы двигателя . В частности, он обычно питается от аккумулятор . Это означает, что если ваша батарея разряжена, ваше реле топливного насоса не сможет питать топливный насос, необходимый вашему автомобилю, и ваш автомобиль не сможет работать.

Конечно, не только реле топливного насоса нуждается в питании. Вся электрическая система вашего автомобиля нуждается в питании для работы. Это включает в себя фары, задние фонари, внутреннее освещение и все другие электрические компоненты вашего автомобиля.

Может ли топливный насос работать напрямую от аккумулятора?

Топливный насос может работать напрямую от аккумулятора в некоторых случаях, но это не рекомендуется . Топливные насосы предназначены для работы от электрической системы автомобиля. Обычно его приводит в действие электродвигатель, и он может быть расположен либо внутри , либо снаружи автомобиля. Работа топливного насоса напрямую от аккумулятора может привести к чрезмерной нагрузке на насос и сократить срок его службы.

Для правильной работы большинства топливных насосов требуется подключение к электрической системе автомобиля. Однако некоторые топливные насосы предназначены для работы непосредственно от аккумулятора. Если у вас возникли проблемы с топливным насосом, очень важно проверить все соединения, прежде чем предположить, что сам насос неисправен.

Кроме того, неправильное подключение топливного насоса может привести к пожару. Как правило, лучше проконсультироваться с профессиональным механиком или электриком, прежде чем пытаться подключить топливный насос напрямую к аккумулятору.

Как подключить топливный насос напрямую к аккумулятору?

Если вы хотите подключить топливный насос напрямую к аккумулятору, вам нужно помнить о нескольких вещах:

  • Во-первых, , вам нужно убедиться, что насос совместим с напряжением батареи. Большинство топливных насосов предназначены для работы с 12-вольтовые батареи , поэтому, если вы используете другой тип батареи, вам необходимо найти совместимую помпу.
  • Второй , вам потребуется соответствующий жгут проводов для подключения помпы к аккумулятору. Это обеспечит правильное заземление насоса и надежность всех соединений.
  • Наконец, , вам нужно убедиться, что насос получает достаточную мощность, используя провод большего сечения, чем обычно используется для автомобильных приложений.

Следуя этим шагам, вы можете убедиться, что ваш топливный насос правильно подключен к аккумулятору и что он сможет обеспечить необходимую мощность.

Проверьте горячий провод топливного насоса – CntrlSwitch How-To:

Какова цель перемонтажа топливного насоса?

Замена электропроводки топливного насоса может помочь предотвратить проблемы и обеспечить бесперебойную работу автомобиля .

Итак, какова цель замены топливного насоса? Вот несколько причин:

Для предотвращения коррозии

Одной из причин, по которой вам следует заменить топливный насос, является предотвращение коррозии. Со временем провода в вашем топливном насосе могут стать ржавыми . Это может привести к их поломке или износу, что приведет к проблемам. Замена электропроводки топливного насоса поможет предотвратить это.

Для повышения производительности

Еще одна причина перемонтировать топливный насос — повысить производительность. Если провода в вашем топливном насосе корродированы или повреждены, это может повлиять на его работу. Замена электропроводки топливного насоса может помочь обеспечить его правильную работу и максимальную производительность.

Во избежание пожаров

Еще одна причина перемонтировать топливный насос — это предотвращение пожаров. Если провода в вашем топливном насосе повреждены, они могут вызвать пожар . Особенно это актуально, если речь идет о бензине . Замена электропроводки топливного насоса может помочь предотвратить это.

Чтобы сэкономить деньги

Наконец, еще одна причина перемонтировать топливный насос — сэкономить деньги . Если провода в вашем топливном насосе повреждены, их замена может быть дорогостоящей. Замена электропроводки топливного насоса может помочь вам сэкономить деньги в долгосрочной перспективе.

Итак, вот несколько причин, по которым вам следует заменить топливный насос. Если у вас старый автомобиль, особенно важно убедиться, что топливный насос находится в хорошем рабочем состоянии. Замена электропроводки вашего топливного насоса может помочь предотвратить проблемы и обеспечить бесперебойную работу вашего автомобиля .

Можно ли подключить топливный насос к топливному насосу?

Да, вы можете это сделать, и это не так сложно. Все, что вам нужно, это несколько расходных материалов и некоторые базовые знания о подключении двух насосов.

Вот что вам понадобится

  • Два топливных насоса
  • Хомуты для шлангов
  • Длинный шланг

Для подключения топливных насосов убедитесь, что оба насоса выключены. Затем с помощью шланга соедините выход одного насоса с входом другого. Убедитесь, что соединение плотное и закреплено с помощью шланговых хомутов на обоих концах. Как только соединение установлено, вы можете включить оба насоса, и они должны работать вместе для перемещения топлива по системе.

Часто задаваемые вопросы

Можно ли запустить топливный насос без реле?

Топливный насос не может работать без реле. Реле — это электрический переключатель, активируемый другим переключателем или электричеством от другого источника. Реле топливного насоса подает питание на топливный насос, чтобы он выполнял свою работу. Если нет реле, топливный насос не получит питание для работы.

Питает ли аккумулятор топливный насос?

Нет, аккумулятор не запускает топливный насос. Двигатель приводит в действие топливный насос, чтобы вращать шкив, который вращает электродвигатель внутри топливного насоса. Аккумулятор обеспечивает питание электродвигателя топливного насоса, только когда двигатель работает на 9 оборотах.0009 не работает , например, при первом запуске автомобиля. Когда двигатель работает, топливный насос приводится в действие самим двигателем.

Можно ли подключить топливный насос под напряжением?

Да, вы можете подключить топливный насос. Тем не менее, это не рекомендуется, если у вас нет опыта работы с электричеством. Если вы не знаете, что делаете, вы можете повредить насос или вызвать пожар .

Кроме того, в большинстве штатов незаконно подключать что-либо без разрешения владельца. Поэтому, если у вас нет веских причин для подключения топливного насоса, мы предлагаем вам найти другой способ запустить машину.

Какого цвета провод питания топливного насоса?

Если вам интересно, какого цвета провод питания топливного насоса, обычно это черный . Этот цвет обычно используется для заземления. Если вы видите черный провод на топливном насосе, скорее всего, это провод питания. Всегда перепроверяйте руководство по эксплуатации вашего автомобиля или посещайте профессионального механика, чтобы быть уверенным.

Какой код у топливного насоса?

Код топливного насоса обычно находится сбоку от насоса, ближе к днищу. Обычно это четырехзначный номер , за которым следует буква. Первые две цифры обычно обозначают тип топливного насоса, а последние две цифры указывают конкретный код для этого конкретного насоса. Например, насос с « 1234A » будет топливным насосом типа 12 с кодом A.

Заключительные мысли

Вот оно! Теперь, когда вы знаете, как подключить топливный насос напрямую к аккумулятору, попробуйте это на своем автомобиле. Подключение топливного насоса напрямую к аккумулятору может обеспечить некоторые преимущества с точки зрения производительности и эффективности. Тем не менее, важно сделать это правильно, чтобы не повредить свой автомобиль.

Решено — схема подключения топливного насоса?

Для владельцев Mitsubishi Eclipse, Eagle Talon, Plymouth Laser и Galant VR-4 1990–1999 годов выпуска. Войдите, чтобы удалить большую часть рекламы.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
