Сварочный аппарат из микроволновки своими руками

Самодельный сварочный аппарат из микроволновки: подробный фото отчёт по изготовлению сварочника своими руками.

По случаю, мне достались несколько трансформаторов от микроволновок, решил из них, сделать сварочный аппарат для применения в гараже и на даче. Должен получиться простой, но мощный сварочник, до 200 А выходного тока, чтобы сваривать металл толщиной до 12 мм, электродами «четверкой» или «пятеркой».

• Трансформаторы от микроволновых печей — 4 шт;
• Изолированный многожильный провод сечением не менее 50 мм2;
• Гильзы для обжимки проводов;
• Многослойная фанера для изготовления корпуса аппарата;
• Разная мелочевка, крепеж, краска и прочее.

Б/у трансформаторы можно приобрести в мастерских по ремонту микроволновок.

Приступаем к изготовлению сварочного аппарата.

Из трансформаторов удаляем вторичную обмотку. Сделать это можно с помощью отрезного диска или обычной ножовкой по металлу.

Главное не повредить первичную обмотку!

Затем, остатки отрезанной вторичной обмотки, выбиваем.

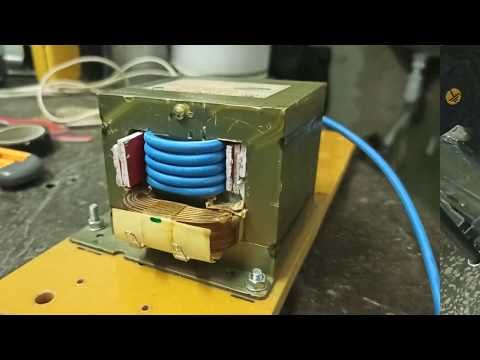

Затем наматываем по 10 витков кабеля в каждый трансформатор.

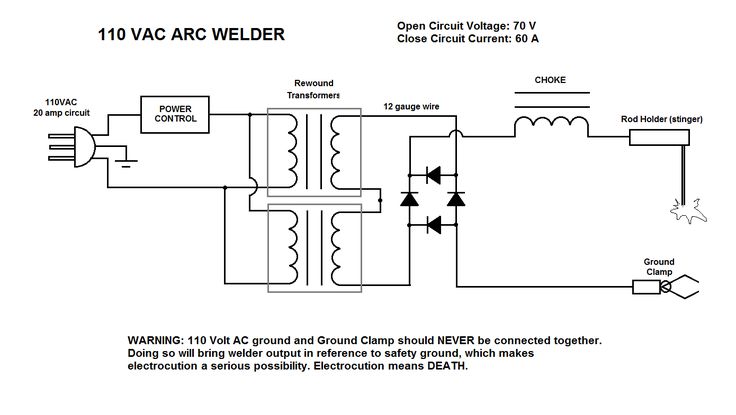

Схема подключения обмоток трансформаторов для сварочного аппарата.

Соединяем обмотки по схеме.

Первичные обмотки соединяем параллельно.

Выходные обмотки собираем последовательно.

Подключаем сетевые обмотки к розетке 220 В. Проверяем потребляемый ток, при отсутствии нагрузки.
Около 11 А., многовато, но терпимо.

Измеряем напряжение на выходе объединенных силовых сварочных обмоток. Получилось напряжение 35 – 37 В. На каждом трансформаторе по 9 В.

После чего проверяем возможность зажигания дуги, и пробуем сварить детали.
Варит! Шов получается отличным.

В процессе сварки ток на входе 32 – 35 А, ток дуги 170 – 190 А.
Проверяем нагрев трансформаторов, он не превышает 80 градусов. Допустимо.



Приварил трансформаторы в пары.

Из многослойной фанеры делаю корпус для сварочника.

Вырезал вентиляционные отверстия.

Устанавливаем вентилятор для принудительного обдува трансформаторов.

Свариваем две пластины 6 мм. Дуга ровная, «просадок» тока нет. Шов получается с глубоким проваром.

При использовании этого самодельного сварочного аппарата, следует соблюдать небольшую продолжительность нагрузки, поварил 3 минуты, дай отдохнуть аппарату минут 5.
Для увеличения производительности аппарата, снижения его нагрева, имеет смысл поставить более мощный вентилятор или поставить второй. Один будет нагнетать воздух, другой вытягивать. Эффективность охлаждения повысится.

Также рекомендуем посмотреть видео: как сделать сварочник из микроволновки.

⚡ Аппарат для точечной сварки из старой микроволновки

Если вы думаете, что вытащить кролика из шляпы может только фокусник, то ошибаетесь. При некоторой сноровке это может сделать каждый. И способность превращать одни предметы в другие – тоже волшебство, которому можно научиться. Главное – найти подходящего и очень опытного наставника. Таким для вас может стать автор YouTube-канала NRV Wood. Очень изобретательный мастер постоянно радует своих подписчиков интересными изделиями. Яркий пример – сварочный аппарат, который он сделал из микроволновки.

Содержание статьи

• 1 Почему не стоит выбрасывать старые микроволновки
• 2 Что можно использовать из микроволновки для новой конструкции
• 3 Как собрать сварочный аппарат из микроволновки

Почему не стоит выбрасывать старые микроволновки

Любой современный электрический прибор – это шедевр инженерной мысли и плод труда многих людей. В эпоху потребления всё это мало ценится, и в погоне за новинками люди просто выбрасывают на помойку даже работоспособные устройства и крайне редко озадачиваются вопросом, можно ли их использовать как-то ещё. И совершенно напрасно, ведь такое решение поможет не только сохранить ваши средства, но и обогатит ваш дом интересными и полезными вещами.

Вот и в этом случае микроволновку сменила более современная модель. И вместо того, чтобы отправить это устройство ржаветь на свалке, мастер решил применить запчасти для благого дела

Что можно использовать из микроволновки для новой конструкции

Микроволновку нужно разобрать. Это не сложно: корпус легко снимается, открывая всю сложную электронную начинку. Не спешите ничего выбрасывать, сегодня вам потребуется немного деталей, но остальные тоже пригодятся для других целей

Нужная вам запчасть – это двухвитковый трансформатор, который находится в этой микроволновке. Его нужно извлечь из корпусаКонденсатор нужно отсоединить от трансформатора. Он может вам пригодиться для многих других изобретений, но не в этом случае. Так что тоже не торопитесь от него избавлятьсяЕщё одна деталь от микроволновки, которая вам потребуется – провод для подключения. Нет смысла искать какой-то другой. Этот уже имеет заземление и сделан довольно добротно. Кроме того, он отлично подключается к трансформатору. Но помните: не касайтесь подключённого в таком виде трансформатора руками, вы можете получить мощнейший разряд, который способен нанести непоправимый вред вашему организму

Таким образом, вам потребуется от микроволновки всего две детали: электрошнур с вилкой и трансформатор.

Как собрать сварочный аппарат из микроволновки

У штатного трансформатора микроволновой печи две обмотки: первичная и вторичная. Вторичная выполнена из тонкой медной проволоки, которая для сварочного аппарата не потребуется.

Вторичку необходимо убрать, но нужно сделать это очень аккуратно, чтобы не повредить первичную обмотку. Автор сначала срезал наружные части вторички болгаркойПосле срезки внутри трансформатора осталась медь, которую тоже необходимо извлечь из корпусаЧтобы её удалить, нужно высверлить отверстия и стамеской выбить остатки проволоки. В принципе, всю процедуру можно сделать и без болгарки и дрели, воспользовавшись лишь стамеской и молоткомМесто вторичной обмотки займёт силовой кабель для сварочных аппаратов. Он должен быть довольно гибким, чтобы легко разместиться на своём месте. Ещё одно  важное требование к этой детали – надёжная обмоткаСамый удачный вариант – кабель КГ с одной жилой, состоящей из множества медных проволок, и толстой резиновой оболочкойНа кабель нужно поставить лужёные концевики. Впоследствии вы можете использовать и медные электроды для сварки, если приготовите для них удобную ручкуОстаётся только подсоединить трансформатор к электросети и попробовать его в действии. Автор проводил эксперимент на обычном гвозде. Как видите, металл плавится в месте соприкосновения с концевикамиСварочный аппарат готов. Он однозначно пригодится для различных слесарных работ. Он поможет разогреть металл в ограниченном пространстве, например, чтобы снять гайку. Чем толще вы возьмёте кабель, тем мощнее получится результат. Если добавить к конструкции удобную ручку с электродом – то можно использовать её для точечной сварки и пайки латунью или медью

И такой пример – это далеко не всё, что можно использовать от старой микроволновки. Но согласитесь, идея довольно интересная и наглядная, тем более, что конструкция примитивно простая и собирается буквально за час.

А вот ещё один интересный пример использования микроволновой печи не по назначению. В нём автор демонстрирует работающую модель агрегата для точечной сварки, в основе которого лежит такой же трансформатор:

Watch this video on YouTube

Что вы думаете по поводу идеи автора? Насколько реально сделать такой сварочный аппарат своими руками? Может быть, вы уже пробовали собрать нечто подобное? Напишите об этом в комментариях!

ФОТО: Youtube-канал «NRV Wood»

А если у вас есть собственные разработки, и вы не забыли фотографировать процесс их создания, то присылайте фото с описанием в нашу редакцию, мы с удовольствием опубликуем ваш мастер-класс!

Обсудить0

Предыдущая

ИСТОРИИBluetooth-колонка из радио 50-х годов своими руками

Следующая

ИСТОРИИСпрячем всё: шкаф-карго для одежды в неожиданном месте

Как построить аппарат для точечной сварки трансформатора для микроволновой печи

Щелкните изображение для просмотра на Amazon

Щелкните изображение для просмотра на Amazon

Замена трансформаторов для микроволновых печей (MOT) для сборки вещей — распространенная хакерская уловка. Мы делаем это, чтобы построить точечный сварочный аппарат для микроволновой печи, но его можно использовать для гораздо большего.

Я видел, как они использовались для изготовления небольших трансформаторов для автономной передачи электроэнергии, катушек Тесла, источников питания, индукционных печей и многих других вещей, потребляющих низкое напряжение и большую силу тока.

Как спасти микроволновую печь





Специально для трансформатора микроволновой печи (обычно называемого MOT). Я также получил все виды других частей.

Причина, по которой я разобрал эту микроволновку для техосмотра, заключается в том, что я хочу сделать микроволновый аппарат для точечной сварки.

Во-первых, будьте осторожны, так как внутри микроволновки находятся предметы под высоким напряжением.

Конденсатор внутри имеет высокое напряжение и может убить вас, если он заряжен и вы коснетесь его концов. Убедитесь, что вы замкнули конденсатор, чтобы быть в безопасности

Также есть моторчики, лампочки, выключатели, провода и магнето.

В Интернете есть инструкции по модификации микроволнового магнето и волновода (антенны) и отправке заряда, который может закоротить маленькую электронику на расстоянии около 20 футов.

Теперь, когда у меня есть трансформатор для микроволновой печи и шнур питания, я могу сделать свой микроволновый точечный сварочный аппарат.

Как перемонтировать ТО.

Это необходимо для замены трансформатора с низким током и высоким напряжением, чтобы сделать низковольтный ток с высокой силой тока, необходимый для нагрева металла до точки плавления.





В своей первой попытке перемонтировать трансформаторы я не буду усложнять, так как перегорание трансформатора может легко вас убить. Сборка аппарата точечной сварки для микроволновой печи — хороший первый проект.

В видео мы показываем, как легко разобрать МТ, а затем перемонтировать его таким образом, чтобы вместо питания 115 В переменного тока и увеличения до тысяч вольт мощность понижалась до 3 вольт при нескольких амперах.

Ампер (ампер) — это мера того, сколько электричества проходит через определенную точку в единицу времени. Это как измерять, сколько воды течет. Вода течет легче через большую большую трубу, чем через маленькую трубу — большие амперы аналогичны большому количеству воды, протекающей по большой трубе.

Когда большой поток уменьшается, давление увеличивается – если большое количество ампер направляется в плохой разъем или тонкий провод, это давление превращается в тепло.

Это очень простое (ОЧЕНЬ БАЗОВОЕ) объяснение того, как трансформатор микроволновой печи может быть перемонтирован для создания тепла, необходимого для плавления и сварки металла.

Испытание обновленного аппарата для точечной сварки MOT



Небольшой тест, прежде чем приступать к сварке. Мне нужно было больше рук, чтобы держать камеру и подключать ее



Другой трансформатор точечной сварки для микроволновой печи

Посмотреть галерею

Команда (1)

• Ильяс Сиуда

Присоединяйтесь к команде этого проекта аппаратное обеспечение текущий проект словцо место сварщик клетка Батарея пакет объедки сделай сам

Этот проект был создано 06. 02.2023 и последнее обновление месяц назад.

Имея в ящиках несколько утилизированных литий-ионных и никель-металлгидридных аккумуляторов, я всегда использовал паяльник, чтобы соединить их вместе. Но делать это действительно небезопасно, так как аккумуляторные элементы не любят чрезмерного нагрева и в худшем случае могут выйти из строя или взорваться. Со мной такого еще не случалось, но это не повод продолжать использовать этот метод. К счастью, недавно мне удалось разобрать микроволновую печь, которая подошла к концу. Он все еще работал нормально, но на дверной раме начали появляться дуговые пятна с металлическим корпусом. Я подумал, что безопаснее больше не использовать его в его нынешнем состоянии и спасти его кишки для создания аппарата для точечной сварки.

Детали

Это базовая схема аппарата для точечной сварки:

Из микроволновой печи (МО) я перепрофилировал:

• ее охлаждающий вентилятор, 220 В перем. тока/50 Гц, 18 Вт (номер: HL-YZF6110-A) Высоковольтный трансформатор (Код: W-700S)
• Датчик закрытия двери, 125 В пост. тока, 0,6 А (Код: SZM-V16)
• Реле 12 В пост. тока, триггер, 250 В перем. размер конечного продукта при хранении или перемещении, я решил использовать разъемные выводы. Я взял со склада розетку IEC с предохранителем и выключателем.

  Я мог бы напрямую переключать сетевое напряжение с помощью переключателя, включенного последовательно, на первичную обмотку, но мне неудобно иметь 220 В переменного тока на кончике пальца. Следовательно, использование небольшого источника питания 12 В для срабатывания реле. Я разобрал один, который изначально питал маршрутизатор.

  Сначала необходимо модифицировать трансформатор. В своем текущем состоянии он выдает 2 кВ и небольшой ток (несколько мА). Для точечной сварки нам нужно очень небольшое напряжение и сотни ампер на время сварки (несколько мс). Мы можем получить этот выход, заменив вторичную обмотку на несколько витков толстого провода.
