Суппорт фото – Что такое и как работает тормозной суппорт. Разберем основной принцип. Должен знать каждый

Содержание

признаки неисправности и способы ремонта

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Содержание статьи

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

  1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
  2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы  тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

avtomotoprof.ru

Что такое суппорт в тормозной системе автомобиля

Основной составляющей безопасного передвижения на автомобиле является, конечно, тормозная система. Ее надежность позволяет машине быстро снизить скорость или вовремя остановиться. Соответственно, нужно постоянно следить за исправностью всех участков тормозной системы, в частности, уделять внимание суппортам. Ведь именно они выполняют основную работу по преобразованию приложенной силы с педали тормоза на тормозной диск.

Определение суппорта

Суппорт, по определению, является узлом, предназначенным для крепления инструмента с возможностью его перемещения. Данный узел включает в себя специальный механизм и резцедержатель. Конструкция суппорта обеспечивает движение в направлении, заданном устройством. Чтобы понять, что такое суппорт в тормозной системе автомобиля, нужно понимать работу всей тормозной системы авто.

Здесь суппорт представляет собой гидравлический цилиндр с поршнем, образующим тормозное усилие автомобиля, и скобу, которая удерживает тормозные колодки. При нажатии водителем на педаль тормоза повышается давление тормозной жидкости на поршни, находящиеся в корпусе суппорта, которые, в свою очередь, прижимают тормозную колодку к тормозному диску или барабану. Таким образом происходит замедление или полная остановка автомобиля. В настоящее время используются тормозные суппорты двух видов: с фиксированным креплением и с плавающей скобой.

Фиксированная конструкция суппорта

Суппорт в данном случае надежно крепится на поворотном кулаке. При этом рабочие цилиндры располагаются с обеих сторон тормозного диска. В случае нажатия на педаль тормоза поршни прижимают колодки одновременно с двух сторон диска. Тормозные колодки в такой конструкции удерживаются в разведенном состоянии при помощи специальных пружин. Стоит отметить, что такая система торможения очень эффективна, поэтому часто используется для спортивных автомобилей или мощных автомобилей с большой массой.

Суппорт с плавающей скобой

В этом случае рабочий цилиндр с поршнем располагаются с одной стороны, при этом одна из тормозных колодок фиксируется в неизменном положении. При торможении поршень прижимает только одну колодку, вторая же прижимается к диску постепенно, двигаясь по направляющим. Как правило, изготовление деталей такого типа обходится дешевле, поэтому этот вид суппортов распространен на большинстве автомобилей.

Принцип работы

Задний суппорт выполняет функцию прижатия тормозных колодок к диску. В результате этого образовавшееся трение заставляет автомобиль замедлиться или остановиться. Такую же функцию выполняет и суппорт передний.

Обе эти детали имеют схожую конструкцию. Так как суппорты в своей работе постоянно подвергаются большим нагрузкам (постоянное трение и, как следствие, нагрев до высоких температур), они должны быть достаточно прочными и обладать высокой теплоотдачей.

Основные признаки и причины неисправностей

Немало автовладельцев узнают, что такое суппорт, только когда появляются первые признаки их неисправностей. Поэтому необходимо знать симптомы нарушения работы суппортов, встречающиеся чаще всего: появление скрипа, блокировка тормозов, увод машины в сторону при торможении, излишняя плавность или жесткость педали тормоза. Как правило, быстрее всего подвергаются износу колодки и тормозные диски. Это объясняется постоянным трением и нагревом этих деталей. Но не стоит забывать, что пыльники, сальники и манжета внутри корпуса тоже требуют должного внимания, ведь от них зависит герметичность системы. Из-за отсутствия должного ухода некоторые элементы и детали могут подвергаться коррозии и покрываться ржавчиной. Это может привести к заклиниванию подвижных частей механизма.

Ремонт суппортов

Большинство автопроизводителей вместо ремонта предлагают полную замену суппорта. Однако это достаточно дорогостоящая процедура даже для бюджетных автомобилей. Есть возможность восстановить суппорт с помощью ремкомплекта, куда входят все необходимые для этого элементы, включая пыльники и манжеты. Если автовладелец четко представляет себе, что такое суппорт, он вполне может самостоятельно произвести все необходимые манипуляции для его ремонта.

В первую очередь суппорт необходимо разобрать и оценить степень износа каждого элемента. Особое внимание стоит уделить направляющим, т. к. они обеспечивают необходимую подвижность деталей. В любом случае необходимо удалить с элементов суппорта следы коррозии и ржавчину, если таковые имеются. Для этого вполне достаточно зачистить нужные места тонкой наждачной бумагой. После этого необходимо обработать детали специальной смазкой и установить их на место. Для современных автомастерских не составляет труда и замена штуцеров и поршней суппорта, что позволяет значительно увеличить срок его эксплуатации.

Итак, если быть аккуратным и внимательным водителем, обеспечить безопасную работу тормозной системы, в частности суппортов, не составит труда. Главное, знать, что такое суппорт, и вовремя производить замену его расходных элементов.

fb.ru

Принцип работы тормозного суппорта и для чего он вообще нужен?

Добро пожаловать!
Тормозной суппорт – вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.

Примечание!
В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!

Для чего нужен суппорт и какой у него принцип работы?

Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.

Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.

Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.

Примечание!
Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!

Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.

И в завершение отметим для  чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:

Где находиться тормозной суппорт?

На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения  после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.

Примечание!
На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)

Ссылки!
Как заменить передний тормозной суппорт — на классике?
Как заменить суппорт – на ВАЗ 2108-ВАЗ 21099?

Дополнительный видео-ролик:
Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:

http://www.youtube.com/watch?v=Av-jj8NNrv8

vaz-russia.com

Фото суппорта (42 картинки) ⭐ Забавник

Каждый водитель наверняка слышал о суппортах, но не каждый знает, как они выглядят. В этом разделе мы подготовили фотографии суппортов тормозной системы автомобиля.

Фото суппорта porsche



Установка суппорта



Тормозной суппорт

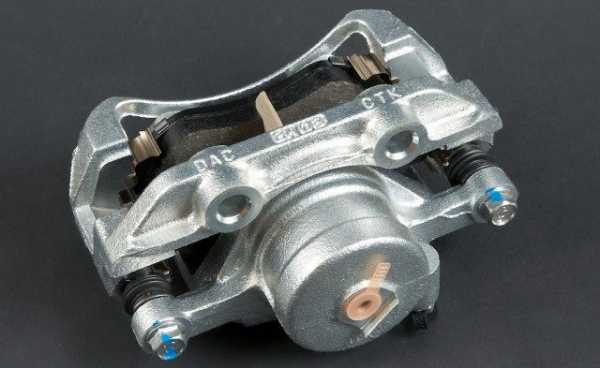

Суппорт

Установка суппорта



Фото суппорта





Замена суппорта

Красный  суппорт

Суппорт стальной

Суппорт автоваз

Механизм тормозного суппорта



Фото суппорта



Автомобильные колодки в суппорте





Фото суппорта

Установка суппорта



Суппорт bugatti

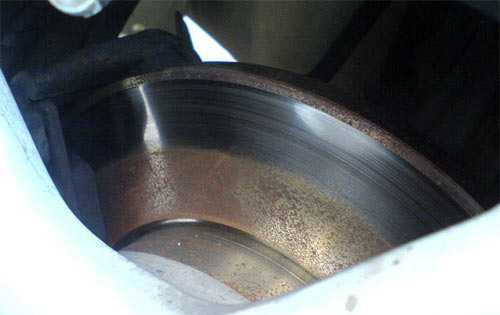

Суппорт на тормозном диске



Разбор суппорта



Фото суппорта porsche



Суппорт porsche красного цвета

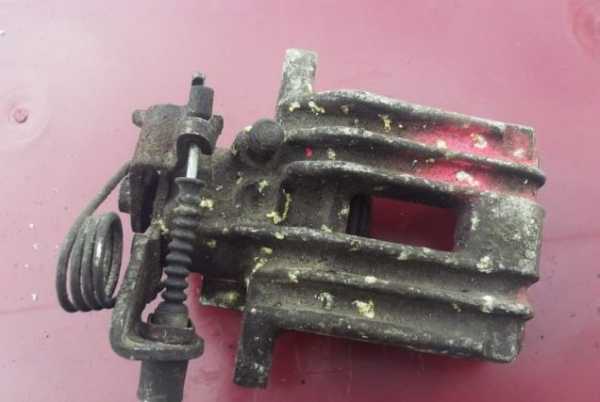

Старый суппорт

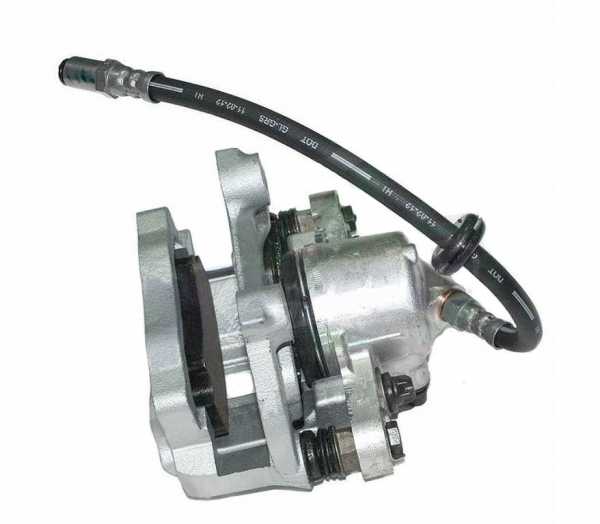

Суппорт для автомобильных тормозов

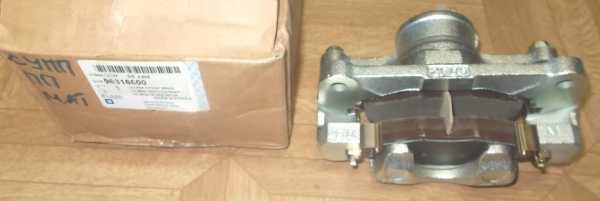

Новый суппорт

Суппорт с разных сторон

zabavnik.club

Суппорт тормозной передний — устройство, неисправности и ремонт

Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

Принцип работы переднего тормозного суппорта



Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.



Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Видео — Тормозной суппорт — устройство и обслуживание

Ремонт тормозного суппорта переднего своими руками

Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

vipwash.ru

Суппорт тормозной: устройство, ремонт, смазка, замена

Важнейшей составляющей тормоза автомашины принято считать суппорт тормозной. Несмотря на то что все элементы решают четко отведенные им задачи, именно на суппорт возлагается вся ответственность за эффективное торможение. Как известно, основное предназначение данного элемента – прижимать колодки тормоза к диску. Из статьи вы узнаете, как выглядит устройство суппорта, как проводится диагностика неисправностей элемента и ремонт этого компонента тормозной системы.

Одно только то, что тормозная система отвечает за безопасность людей, делает ее важнейшим комплексом в автомобильной конструкции. Этой системе крайне важно уделять внимание регулярно, а с ремонтом затягивать вообще опасно.

Как устроен суппорт

Как и было сказано выше, основной миссией данного элемента является подвод к дискам тормоза определенных усилий, приводящих к остановке транспортного средства. Многим это кажется вполне обычным и простым на первый взгляд делом, но все гораздо сложнее.

Сам суппорт представляет собою довольно хитрую систему. Да и что тут удивительного: сравнительно маленький по размерам компонент останавливает мчащийся на бешеной скорости автомобиль или мотоцикл. Вдумайтесь, какой функциональной должна быть система, чтобы исключить различные ошибки торможения и обеспечить безопасность водителя и пассажиров.

Рассмотрим ниже, как выглядит остановка транспортного средства в случае исправной и хорошо смазанной детали.

  • Водитель нажимает на педаль, создавая тем самым необходимое для передачи на поршневую систему тормоза давление.
  • Суппорт держит стопоры впритык к диску, четко и равномерно.

Важно понимать, что система стискивает диск с обеих сторон, обеспечивая эффективное удержание колодок.

На какой бы скорости не ехала машина, под действием трения замедляется вращение колес. Безусловно, это очень полезное свойство, только вот получается и негативный эффект, связанный с физикой и ее законами. Дело в том, что энергия никогда не уходит впустую. В данном случае она просто изменяется.

Примечание. Энергия, если речь заходит об этой системе, становится тепловой и нагревает тормозную жидкость, колодки и сам суппорт. Это априори говорит о том, что последний должен быть прочным (чтобы выдерживать тепловые нагрузки) и с другой стороны обладать достаточной теплоотдачей (чтобы передавать тепло эффективно и быстро).

Проблемы

Рассмотрим популярные виды неисправностей.

  1. В первую очередь, когда речь заходит о неисправностях суппорта, эксперты и опытные автомобилисты выделяют скрип. И действительно, скрип может свидетельствовать о наличии трения, разрушающего, пусть не сразу, весь механизм.
  2. Вторая неисправность связана с разрывом поршневого пыльника. В результате этого внутрь проникает грязь, ссаживающая изнутри цилиндро-поршневую группу, и способствующая возникновению коррозии и заклина.

Скрип может быть вызван наличием перекошенных либо поставленных неправильно колодок. Довольно часто колодки ставятся неумелыми руками наоборот, их просто путают местами.

Что касается разрыва пыльника, то причиной для этого становятся чисто механические вещи. К примеру, если диски изнашиваются из-за постоянных и чрезмерных нагрузок, а владелец автомобиля этого не замечает, или просто нет времени и средств поставить новые.

Продлить срок эксплуатации суппорта тормозного способна только хорошая смазка. Речь идет не про обычные тормозные смазки направляющих, а про специальные. Последние рассчитаны на то, чтобы устранять не только последствия высоких температурных нагрузок, но и воздействия со стороны соле-грязевого состава.

Проверка суппортов

Крайне важно своевременно проводить диагностику нормального функционирования элементов. Ниже приведена инструкция, описывающая передний суппорт (его проверку и восстановление).

Задача стоит следующая:

  • Разобрать суппорт.
  • Очистить его, в том числе и от старой смазки.
  • Смазать новой особой смазкой.
  • Диагностировать резиновые манжеты (пыльники) на их целостность. Если что, заменить без промедления.

Чтобы получить доступ к тормозному механизму спереди, надо поставить машину на подъем.

  • Колесо снимается.
  • Откручивается нижний болт, фиксирующий корпус элемента к скобе.
  • После этого корпус откидывается вверх.
  • Снимаются колодки (если они изношены, заменяются на новые).
  • Верхний болт, держащий фюзеляж, выворачивается и фиксируется к какому-нибудь элементу подвески (трубку жидкости отсоединять пока не нужно!).
  • Откручиваются также болты, фиксирующие хомут суппорта. Сам хомут, рельсы и штифт колодок тоже снимается.
  • Из корпуса снимается поршень.
  • Теперь пришло время отсоединить трубку с жидкостью, соединенную с корпусом суппорта. Магистраль надо плотно закупорить ботом М12 или чем-нибудь еще, чтобы предотвратить вытекание жидкости.

В итоге на чистом и ровном рабочем столе будут находиться фюзеляж суппорта и хомут. Они тоже разбираются до последнего. Обеспечив доступ ко всем внутренним элементам деталей, надо их тщательно проверять.

Внимание. Частенько «закисают» направляющие суппорта, из-за чего при торможении автомобиль уводит в сторону.

На все это надо обращать внимание. Закисшие направляющие хорошо очищать до блеска с помощью различных жидкостей. В идеале на «внутренностях» системы суппорта не должно быть никаких царапин, грязи и задиров.

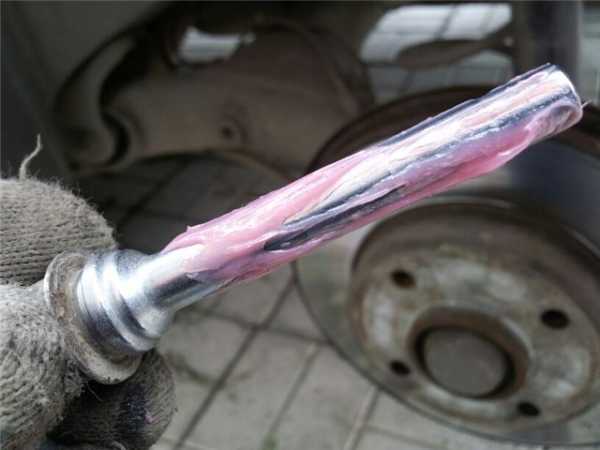

Схема смазывания универсальной смазкой

Еще правильнее заменить проблемные компоненты внутренней системы на новые. Более всего это касается пыльников, уплотнителей цилиндра и других мелких, но очень важных деталей.

Механизм задней оси

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

  1. Демонтируется защита элемента.
  2. Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
  3. Отсоединяется трубка жидкости, как и в случае выше, закупоривается.

    Пример поврежденного поршня

  4. Извлекаются стопоры.
  5. Вытаскивается фюзеляж.

Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Не упустите

По направляющим тоже хотелось бы дать совет. Суппорт должен свободно перемещаться по ним, нигде не должно заклинивать. В данном случае важна правильная и регулярная смазка, чистка и диагностика на предмет механических дефектов направляющих.

Функцию тормозного суппорта невозможно недооценить только ввиду того, что он выполняет активную роль. А диски и колодки принято считать пассивными компонентами тормозной системы.

autolirika.ru

Суппорт дисковых тормозов

Общие сведения

Конструкция суппорта имеет один колесный тормозной цилиндр и крепится на поворотном кулаке двумя болтами. При нажатии на педаль тормоза создаваемое гидравлическое давление преобразуется суппортом в тормозящее усилие. Это усилие передается одинаково на поршень и на дно цилиндра суппорта, передвигая поршень и сдвигая суппорт. Это приводит к зажатию тормозного диска с обеих сторон.





Рис. 12.17. Суппорт дисковых тормозов и тормозной диск: 1 – внешняя тормозная колодка; 2 – пружина; 3 – внутренняя тормозная колодка; 4 – болт крепления корпуса суппорта; 5 – шайба направляющего пальца; 6 – колпачок; 7 – направляющий палец; 8 – защитный чехол; 9 – суппорт с тормозным цилиндром; 10 – втулка суппорта; 11 – уплотнительное кольцо поршня; 12 – поршень; 13 – защитный колпачок поршня; 14 – направляющая колодок; 15 – пальцы; 16 – тормозной щит; 17 – ступица колеса; 18 – тормозной диск; 19 – шплинт; 20 – гайка крепления подшипника ступицы; 21 – упорная шайба; 22 – винт; 23 – винт крепления тормозного щита; 24 – шайба




Сжимающее усилие передается через накладки тормозных колодок. Возникающая при этом сила трения приводит к остановке автомобиля.


       ПРЕДУПРЕЖДЕНИЕ

При ремонте главного тормозного цилиндра необходимо заменять все детали, включенные в ремонтный набор запасных деталей главного тормозного цилиндра. Для облегчения процесса сборки смажьте все резиновые детали чистой тормозной жидкостью.


Не продувайте детали тормозной системы воздухом от компрессора, содержащим пары масел. Это может привести к повреждению резиновых деталей узлов.

При разборке узлов гидравлического привода тормозной системы может возникнуть необходимость прокачки всей тормозной системы или ее части.

Значения моментов затяжки крепежных деталей приведены для сухих, не смазанных резьбовых поверхностей.

Операции по обслуживанию деталей цилиндра должны проводиться на чистом сухом верстаке.


Обслуживание  на автомобиле


Замена тормозных колодок

Снятие

1. Откачайте две трети тормозной жидкости из бачка.

2. Поднимите автомобиль на подъемнике.

3. Отметьте положения дисков передних колес по отношению к ступицам и снимите колеса.


       ПРЕДУПРЕЖДЕНИЕ

Для замены тормозных колодок или обслуживания тормозного диска снимать суппорт не требуется.






Рис. 12.18. Выбивание пальцев: 1 – суппорт; 2 – тормозная колодка; 3 – пальцы; 4 – выколотка; 5 – молоток; 6 – направляющая колодок




4. Выбейте пальцы 3 (рис. 12.18) тормозных колодок с внутренней стороны ступицы.


       ПРЕДУПРЕЖДЕНИЕ

Пружины под действием пальцев находятся в сжатом состоянии. Будьте осторожны.


5. Большими плоскогубцами вдавите поршень в цилиндре суппорта. Это создаст зазор между тормозными колодками и тормозным диском.

6. Снимите тормозные колодки с накладками. Теперь можно снять тормозной диск без снятия суппорта.

Проверка

Измерьте толщину тормозного диска.

Проверьте состояние поверхности тормозного диска.

Проверьте состояние пылезащитного колпачка поршня.

Установка

1. Установите тормозную колодку с датчиком износа к поршню суппорта. При установке проверьте возможность небольших перемещений тормозных колодок вперед/назад внутри суппорта.

2. Установите пружину на тормозную колодку.





Рис. 12.19. Установка пальцев (1) и пружин (2)




3. Установите пальцы с внешней стороны суппорта вовнутрь, предварительно выровняв расположение отверстий (рис. 12.19).

4. Установите колеса, совместив сделанные ранее отметки.

5. Опустите автомобиль.

6. Несколько раз нажмите на педаль тормоза, чтобы привести колодки в контакт с тормозными дисками.


       ПРЕДУПРЕЖДЕНИЕ

Не двигайте автомобиль до тех пор, пока педаль тормоза не станет при нажатии жесткой.


7. Проверьте уровень тормозной жидкости и при необходимости долейте ее.


Пылезащитный колпачок поршня

Снятие





Рис. 12.20. Выворачивание направляющей колодок: 1 – суппорт; 2 – направляющая колодок; 3 – ключ




1. Отверните и снимите направляющую колодок с суппорта (рис. 12.20).

2. Выверните винт и снимите тормозной диск.





Рис. 12.21. Снятие защитного колпачка: 1 – ступица; 2 – защитный колпачок; 3 – стамеска




3. С помощью стамески 3 (рис. 12.21) сдвиньте защитный колпачок 2 с места и отверткой снимите его с суппорта 1.

Установка

1. Оденьте защитный колпачок на проточку в поршне и вставьте в колесный тормозной цилиндр. Если необходимо, для установки пылезащитного колпачка в цилиндр слегка отожмите поршень из колесного цилиндра.

2. Установите пылезащитный колпачок на место.

3. Установите тормозной диск и закрепите его.

4. Привинтите направляющие колодок к суппорту и затяните их моментом 95 Н•м.


Тормозной диск


       ПРЕДУПРЕЖДЕНИЕ

Для снятия тормозного диска не требуется снимать суппорт.


Снятие

1. Снимите тормозные колодки.

2. Выверните установочный винт крепления тормозного диска.





Рис. 12.22. Снятие тормозного диска




3. Снимите тормозной диск (рис. 12.22). Немного наклоните тормозной диск и снимите его. Если потребуется, потяните немного за суппорт в направлении наружу.

Установка

1. Установите тормозной диск и закрепите его установочным винтом.


       ПРЕДУПРЕЖДЕНИЕ

Для обеспечения одинакового торможения обоих колес поверхности их тормозных дисков должны быть идентичными. Это касается гладкости поверхности и глубины имеющихся царапин. Поэтому при необходимости заменяйте оба тормозных диска одновременно.


2. Установите тормозные колодки.


Суппорт

Снятие

1. Откачайте две трети тормозной жидкости из бачка.

2. Поднимите автомобиль на подъемнике.

3. Отметьте положения дисков передних колес по отношению к ступицам и снимите колеса.

4. Большими плоскогубцами вдавите поршень в цилиндре суппорта. Это создаст зазор между тормозными колодками и тормозным диском.

5. Если для ремонта необходимо снять суппорт с автомобиля, отверните пустотелый перепускной болт, крепящий тормозной шланг к суппорту. Для предотвращения вытекания и загрязнения тормозной жидкости закройте открывшиеся отверстия в шланге и суппорте.





Рис. 12.23. Использование стамески (1) для снятия защитных колпачков (2) с суппорта




6. С помощью стамески 1 (рис. 12.23) сдвиньте защитный колпачок 2 с суппорта и окончательно снимите его с помощью отвертки.

7. Выверните болты крепления и снимите суппорт с поворотного кулака.

Если снятие суппорта необходимо только для обеспечения доступа к другим узлам, подвесьте его на мягкой проволоке на стойке передней подвески.

При изготовлении резьба болтов крепления суппорта была обработана блокирующим средством, препятствующим их отворачиванию.

Прочистите резьбу в поворотных кулаках метчиком М 12×1,5.

Если резьба новых болтов крепления суппорта не была обработана блокирующим средством, препятствующим их отворачиванию, нанесите блокирующее средство.

Установка





Рис. 12.24. Затягивание болтов крепления суппорта: 1 – болты, 95 Н•м; 2 – ключ




1. Установите суппорт на поворотный кулак, закрепите болтами 1 (рис. 12.24) и затяните их моментом 95 Н•м.

2. Закрепите тормозной шланг пустотелым перепускным болтом и затяните его моментом 25 Н•м.

3. Установите защитные колпачки с наружной стороны суппорта.


       ПРЕДУПРЕЖДЕНИЕ

Всегда используйте новые защитные колпачки. Защитные колпачки должны прилегать к корпусу суппорта равномерно по всей поверхности.


4. Установите колеса, совместив ранее сделанные отметки, и затяните болты крепления колес.

5. Опустите автомобиль.

6. Долейте в бачок чистую тормозную жидкостью до требуемого уровня. Если тормозные шланги отсоединялись, то прокачайте колесный тормозной цилиндр.

7. Несколько раз нажмите и отпустите педаль тормоза, чтобы привести колодки в контакт с тормозным диском.


Тормозной щит

Снятие

1. Снимите суппорт.

2. Выверните установочный винт и снимите тормозной диск.

3. Через отверстие в ступице выверните болты крепления тормозного щита.





Рис. 12.25. Снятие тормозного шита: 1 – тормозной щит; 2 – ступица колеса




4. Поверните тормозной щит так, чтобы открылся доступ к тонкой перемычке, соединяющей две половины щита, и разрежьте ее ножницами по металлу (рис. 12.25).

5. Снимите тормозной щит через шейку ступицы колеса.

Установка





Рис. 12.26. Подготовка нового тормозного щита




1. Перед установкой нового тормозного щита вырежьте ножницами по металлу соединительную перемычку (рис. 12.26). Очистите обрезанный край от заусенцев и покройте краской.

2. Оденьте тормозной щит с вырезанной перемычкой через шейку ступицы колеса и прикрепите к поворотному кулаку.

3. Установите тормозной диск и вверните установочный винт.

4. Установите суппорт.


Ремонт узлов


Ремонт суппорта

Разборка

1. Снимите суппорт.

2. Снимите тормозные колодки из суппорта.





Рис. 12.27. Снятие защитных колпачков с внутренней стороны суппорта: 1 – тиски; 2 – суппорт; 3 – отвертка; 4 – защитный колпачок




3. С помощью отвертки снимите защитные колпачки направляющих пальцев с внутренней стороны суппорта (рис. 12.27).





Рис. 12.28. Использование стамески для снятия пылезащитного колпачка с суппорта: 1 – суппорт; 2 – пылезащитный колпачок; 3 – стамеска




4. С помощью стамески снимите пылезащитный колпачок поршня с колесного цилиндра (рис. 12.28).

5. Нажмите на втулку снаружи в направлении защитного колпачка и снимите защитный колпачок с проточки на поверхности втулки.

6. Снимите пылезащитный колпачок с поршня и колесного цилиндра.





Рис. 12.29. Снятие втулок скольжения: 1 – втулка; 2 – уплотнительное кольцо




7. Выдавите втулки 1 (рис. 12.29) из корпуса колесного цилиндра и выньте уплотнительные кольца 2 с помощью деревянного или пластмассового инструмента.





Рис. 12.30. Снятие поршня: 1 – направляющая колодок; 2 – доска; 3 – поршень; 4 – тиски; 5 – суппорт; 6 – подача сжатого воздуха




8. Снимите поршень из суппорта, подавая в цилиндр сжатый воздух через отверстие для подсоединения тормозного шланга (рис. 12.30).


       ПРЕДУПРЕЖДЕНИЕ

При подаче сжатого воздуха не пытайтесь держать руку перед поршнем для того, чтобы его поймать, это может привести к серьезной травме. При извлечении поршня вставьте внутрь корпуса суппорта деревянную доску толщиной 15–20 мм.






Рис. 12.31. Использование ключа (3) крепления направляющей колодок (1) к суппорту (2)




9. Отверните направляющую колодок от суппорта и снимите ее (рис. 12.31). Для облегчения разборки зажмите суппорт в тиски.





Рис. 12.32. Извлечение уплотнительного кольца колесного цилиндра: 1 – тиски; 2 – суппорт; 3 – уплотнительное кольцо; 4 – деревянный или пластмассовый инструмент




10. С помощью небольшого деревянного или пластмассового инструмента достаньте уплотнительное кольцо 3 (рис. 12.32) из канавки в колесном цилиндре. Не пользуйтесь для этого металлическим инструментом, так как этим можно повредить внутреннюю поверхность колесного цилиндра или канавки.

11. Выверните штуцер.

Проверка

Очистите все детали чистой тормозной жидкостью или денатуратом.

Просушите все детали воздухом от компрессора, не содержащим паров масел.

Продуйте все каналы в корпусе и в штуцерах.

Проверьте поршень и колесный цилиндр на наличие:

– царапин;

– зазубрин;

– коррозии.

Замените детали при обнаружении указанных дефектов.

Если одна из деталей заржавела, замените суппорт и поршень в сборе.


       ПРЕДУПРЕЖДЕНИЕ

Не разрешается шлифовка поршня или цилиндра суппорта.


Сборка

1. Вставьте смазанное уплотнительное кольцо поршня в канавку цилиндра суппорта. Убедитесь, что кольцо не перекручено.





Рис. 12.33. Установка поршня




2. Установите смазанный тормозной жидкостью поршень в цилиндр суппорта (рис. 12.33). При установке поршня убедитесь, что он вставляется без перекоса и что уплотнительное кольцо в канавке цилиндра установлено правильно.

Не утапливайте поршень в полость колесного цилиндра полностью. Оставьте поршень выступающим настолько, чтобы в канавку на поршне можно было установить пылезащитный колпачок.

3. Установите пылезащитный колпачок в канавку на поршне и протолкните поршень внутрь цилиндра суппорта.

4. Наденьте колпачок на край цилиндра суппорта.

5. Установите направляющую колодок и закрепите болтами к суппорту, затянув их моментом 95 Н•м.

6. Установите уплотнительные кольца на скользящие втулки.

Покройте втулки тонким слоем густой смазки, поставляемой в ремонтном наборе.

Установите уплотнительное кольцо в центральную канавку скользящей втулки. Убедитесь, что уплотнительное кольцо не перекосилось при установке в канавку.

7. Установите скользящую втулку в суппорт так, чтобы канавка для внутреннего защитного колпачка располагалась с той же стороны цилиндра, что и поршень. Подвигайте втулку вперед-назад.

Оставьте конец втулки выступающим настолько, чтобы на него можно было надеть защитный колпачок.

8. Установите внутренние защитные колпачки в канавки скользящих втулок и оденьте на бортик на корпусе цилиндра суппорта.

9. Установите защитные колпачки на место.


       ПРЕДУПРЕЖДЕНИЕ

Всегда устанавливайте новые защитные колпачки.


10. Утопите скользящие втулки в корпус цилиндра суппорта.

11. Вверните направляющие пальцы.

12. Установите тормозную колодку с датчиком износа со стороны поршня.


       ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что пальцы и пружины установлены правильно.


13. Установите суппорт.


Моменты затяжки

Болт направляющей колодок к суппорту………95 Н•м

Болт крепления суппорта к поворотному кулаку……..95 Н•м

Пустотелый перепускной болт крепления тормозного шланга……..25 Н•м

carmanz.com
