Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.
Немного истории
Содержание статьи
Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.
Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).
Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.
Суппорт тормозной передний – типы конструкции
Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:
Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.
Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.
Принцип работы тормозного суппорта
Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.
Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.
Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:
высокие показатели теплоотдачи;
прочность;
высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта
Признаки неисправности
Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:
увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
автомобиль тянет в сторону в процессе торможения;
педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
пульсация педали тормоза;
небольшое сопротивление в перемещении педали до пола;
прихватывание тормозов;
блокировка задних тормозов при большом усилии и т. д.
Способы ремонта суппорта
Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.
Тормозные колодки подклинивают в суппорте
Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.
Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.
Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).
Ещё кое-что полезное для Вас:
Видео: Переборка переднего суппорта Passat
Коррозия на поршне суппорта
Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.
Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.
Клинят направляющие суппорта
Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.
Клинит поршень в суппорте
Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.
Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.
avtomotoprof.ru
Что такое суппорт в тормозной системе автомобиля
Основной составляющей безопасного передвижения на автомобиле является, конечно, тормозная система. Ее надежность позволяет машине быстро снизить скорость или вовремя остановиться. Соответственно, нужно постоянно следить за исправностью всех участков тормозной системы, в частности, уделять внимание суппортам. Ведь именно они выполняют основную работу по преобразованию приложенной силы с педали тормоза на тормозной диск.
Определение суппорта
Суппорт, по определению, является узлом, предназначенным для крепления инструмента с возможностью его перемещения. Данный узел включает в себя специальный механизм и резцедержатель. Конструкция суппорта обеспечивает движение в направлении, заданном устройством. Чтобы понять, что такое суппорт в тормозной системе автомобиля, нужно понимать работу всей тормозной системы авто.
Здесь суппорт представляет собой гидравлический цилиндр с поршнем, образующим тормозное усилие автомобиля, и скобу, которая удерживает тормозные колодки. При нажатии водителем на педаль тормоза повышается давление тормозной жидкости на поршни, находящиеся в корпусе суппорта, которые, в свою очередь, прижимают тормозную колодку к тормозному диску или барабану. Таким образом происходит замедление или полная остановка автомобиля. В настоящее время используются тормозные суппорты двух видов: с фиксированным креплением и с плавающей скобой.
Фиксированная конструкция суппорта
Суппорт в данном случае надежно крепится на поворотном кулаке. При этом рабочие цилиндры располагаются с обеих сторон тормозного диска. В случае нажатия на педаль тормоза поршни прижимают колодки одновременно с двух сторон диска. Тормозные колодки в такой конструкции удерживаются в разведенном состоянии при помощи специальных пружин. Стоит отметить, что такая система торможения очень эффективна, поэтому часто используется для спортивных автомобилей или мощных автомобилей с большой массой.
Суппорт с плавающей скобой
В этом случае рабочий цилиндр с поршнем располагаются с одной стороны, при этом одна из тормозных колодок фиксируется в неизменном положении. При торможении поршень прижимает только одну колодку, вторая же прижимается к диску постепенно, двигаясь по направляющим. Как правило, изготовление деталей такого типа обходится дешевле, поэтому этот вид суппортов распространен на большинстве автомобилей.
Принцип работы
Задний суппорт выполняет функцию прижатия тормозных колодок к диску. В результате этого образовавшееся трение заставляет автомобиль замедлиться или остановиться. Такую же функцию выполняет и суппорт передний.
Обе эти детали имеют схожую конструкцию. Так как суппорты в своей работе постоянно подвергаются большим нагрузкам (постоянное трение и, как следствие, нагрев до высоких температур), они должны быть достаточно прочными и обладать высокой теплоотдачей.
Основные признаки и причины неисправностей
Немало автовладельцев узнают, что такое суппорт, только когда появляются первые признаки их неисправностей. Поэтому необходимо знать симптомы нарушения работы суппортов, встречающиеся чаще всего: появление скрипа, блокировка тормозов, увод машины в сторону при торможении, излишняя плавность или жесткость педали тормоза. Как правило, быстрее всего подвергаются износу колодки и тормозные диски. Это объясняется постоянным трением и нагревом этих деталей. Но не стоит забывать, что пыльники, сальники и манжета внутри корпуса тоже требуют должного внимания, ведь от них зависит герметичность системы. Из-за отсутствия должного ухода некоторые элементы и детали могут подвергаться коррозии и покрываться ржавчиной. Это может привести к заклиниванию подвижных частей механизма.
Ремонт суппортов
Большинство автопроизводителей вместо ремонта предлагают полную замену суппорта. Однако это достаточно дорогостоящая процедура даже для бюджетных автомобилей. Есть возможность восстановить суппорт с помощью ремкомплекта, куда входят все необходимые для этого элементы, включая пыльники и манжеты. Если автовладелец четко представляет себе, что такое суппорт, он вполне может самостоятельно произвести все необходимые манипуляции для его ремонта.
В первую очередь суппорт необходимо разобрать и оценить степень износа каждого элемента. Особое внимание стоит уделить направляющим, т. к. они обеспечивают необходимую подвижность деталей. В любом случае необходимо удалить с элементов суппорта следы коррозии и ржавчину, если таковые имеются. Для этого вполне достаточно зачистить нужные места тонкой наждачной бумагой. После этого необходимо обработать детали специальной смазкой и установить их на место. Для современных автомастерских не составляет труда и замена штуцеров и поршней суппорта, что позволяет значительно увеличить срок его эксплуатации.
Итак, если быть аккуратным и внимательным водителем, обеспечить безопасную работу тормозной системы, в частности суппортов, не составит труда. Главное, знать, что такое суппорт, и вовремя производить замену его расходных элементов.
fb.ru
Принцип работы тормозного суппорта и для чего он вообще нужен?
Добро пожаловать! Тормозной суппорт – вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.
Примечание! В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!
Для чего нужен суппорт и какой у него принцип работы?
Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.
Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.
Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.
Примечание! Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!
Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.
И в завершение отметим для чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:
Где находиться тормозной суппорт?
На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.
Примечание! На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)
Ссылки! Как заменить передний тормозной суппорт — на классике? Как заменить суппорт – на ВАЗ 2108-ВАЗ 21099?
Дополнительный видео-ролик: Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:
http://www.youtube.com/watch?v=Av-jj8NNrv8
vaz-russia.com
Фото суппорта (42 картинки) ⭐ Забавник
Каждый водитель наверняка слышал о суппортах, но не каждый знает, как они выглядят. В этом разделе мы подготовили фотографии суппортов тормозной системы автомобиля.

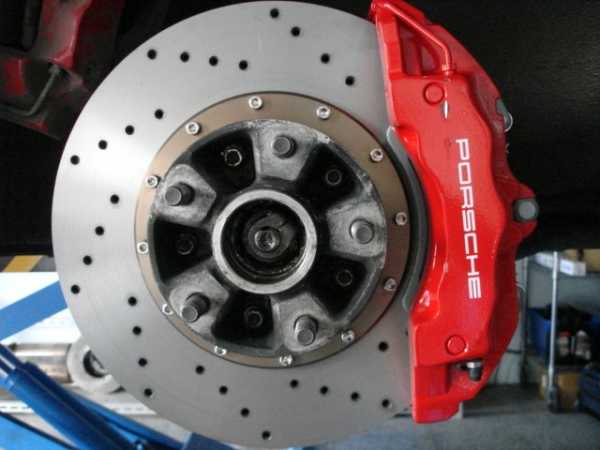

Фото суппорта porsche
Установка суппорта
Тормозной суппорт
Суппорт
Установка суппорта
Фото суппорта
Замена суппорта
Красный суппорт
Суппорт стальной
Суппорт автоваз
Механизм тормозного суппорта
Фото суппорта
Автомобильные колодки в суппорте
Фото суппорта
Установка суппорта
Суппорт bugatti
Суппорт на тормозном диске
Разбор суппорта
Фото суппорта porsche
Суппорт porsche красного цвета
Старый суппорт
Суппорт для автомобильных тормозов
Новый суппорт
Суппорт с разных сторон
zabavnik.club
Суппорт тормозной передний — устройство, неисправности и ремонт
Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.
Принцип работы переднего тормозного суппорта
Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.
Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.
Как определить неисправность суппорта?
Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.
Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.
Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.
Видео — Тормозной суппорт — устройство и обслуживание

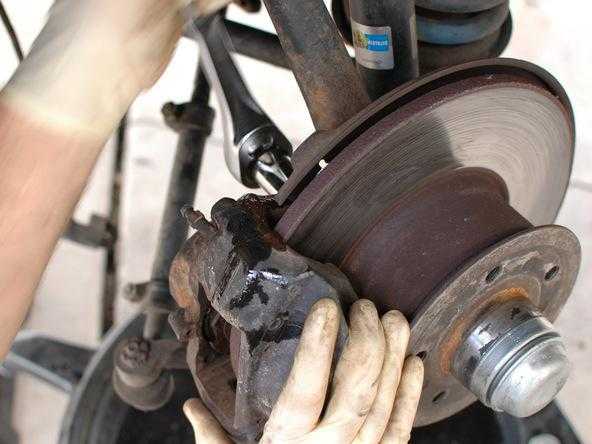

Ремонт тормозного суппорта переднего своими руками
Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.
В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.
Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.
Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.
Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.
Важнейшей составляющей тормоза автомашины принято считать суппорт тормозной. Несмотря на то что все элементы решают четко отведенные им задачи, именно на суппорт возлагается вся ответственность за эффективное торможение. Как известно, основное предназначение данного элемента – прижимать колодки тормоза к диску. Из статьи вы узнаете, как выглядит устройство суппорта, как проводится диагностика неисправностей элемента и ремонт этого компонента тормозной системы.
Одно только то, что тормозная система отвечает за безопасность людей, делает ее важнейшим комплексом в автомобильной конструкции. Этой системе крайне важно уделять внимание регулярно, а с ремонтом затягивать вообще опасно.
Как устроен суппорт
Как и было сказано выше, основной миссией данного элемента является подвод к дискам тормоза определенных усилий, приводящих к остановке транспортного средства. Многим это кажется вполне обычным и простым на первый взгляд делом, но все гораздо сложнее.
Сам суппорт представляет собою довольно хитрую систему. Да и что тут удивительного: сравнительно маленький по размерам компонент останавливает мчащийся на бешеной скорости автомобиль или мотоцикл. Вдумайтесь, какой функциональной должна быть система, чтобы исключить различные ошибки торможения и обеспечить безопасность водителя и пассажиров.
Рассмотрим ниже, как выглядит остановка транспортного средства в случае исправной и хорошо смазанной детали.
Водитель нажимает на педаль, создавая тем самым необходимое для передачи на поршневую систему тормоза давление.
Суппорт держит стопоры впритык к диску, четко и равномерно.
Важно понимать, что система стискивает диск с обеих сторон, обеспечивая эффективное удержание колодок.
На какой бы скорости не ехала машина, под действием трения замедляется вращение колес. Безусловно, это очень полезное свойство, только вот получается и негативный эффект, связанный с физикой и ее законами. Дело в том, что энергия никогда не уходит впустую. В данном случае она просто изменяется.
Примечание. Энергия, если речь заходит об этой системе, становится тепловой и нагревает тормозную жидкость, колодки и сам суппорт. Это априори говорит о том, что последний должен быть прочным (чтобы выдерживать тепловые нагрузки) и с другой стороны обладать достаточной теплоотдачей (чтобы передавать тепло эффективно и быстро).
Проблемы
Рассмотрим популярные виды неисправностей.
В первую очередь, когда речь заходит о неисправностях суппорта, эксперты и опытные автомобилисты выделяют скрип. И действительно, скрип может свидетельствовать о наличии трения, разрушающего, пусть не сразу, весь механизм.
Вторая неисправность связана с разрывом поршневого пыльника. В результате этого внутрь проникает грязь, ссаживающая изнутри цилиндро-поршневую группу, и способствующая возникновению коррозии и заклина.
Скрип может быть вызван наличием перекошенных либо поставленных неправильно колодок. Довольно часто колодки ставятся неумелыми руками наоборот, их просто путают местами.
Что касается разрыва пыльника, то причиной для этого становятся чисто механические вещи. К примеру, если диски изнашиваются из-за постоянных и чрезмерных нагрузок, а владелец автомобиля этого не замечает, или просто нет времени и средств поставить новые.
Продлить срок эксплуатации суппорта тормозного способна только хорошая смазка. Речь идет не про обычные тормозные смазки направляющих, а про специальные. Последние рассчитаны на то, чтобы устранять не только последствия высоких температурных нагрузок, но и воздействия со стороны соле-грязевого состава.
Проверка суппортов
Крайне важно своевременно проводить диагностику нормального функционирования элементов. Ниже приведена инструкция, описывающая передний суппорт (его проверку и восстановление).
Задача стоит следующая:
Разобрать суппорт.
Очистить его, в том числе и от старой смазки.
Смазать новой особой смазкой.
Диагностировать резиновые манжеты (пыльники) на их целостность. Если что, заменить без промедления.
Чтобы получить доступ к тормозному механизму спереди, надо поставить машину на подъем.
Колесо снимается.
Откручивается нижний болт, фиксирующий корпус элемента к скобе.
После этого корпус откидывается вверх.
Снимаются колодки (если они изношены, заменяются на новые).
Верхний болт, держащий фюзеляж, выворачивается и фиксируется к какому-нибудь элементу подвески (трубку жидкости отсоединять пока не нужно!).
Откручиваются также болты, фиксирующие хомут суппорта. Сам хомут, рельсы и штифт колодок тоже снимается.
Из корпуса снимается поршень.
Теперь пришло время отсоединить трубку с жидкостью, соединенную с корпусом суппорта. Магистраль надо плотно закупорить ботом М12 или чем-нибудь еще, чтобы предотвратить вытекание жидкости.
В итоге на чистом и ровном рабочем столе будут находиться фюзеляж суппорта и хомут. Они тоже разбираются до последнего. Обеспечив доступ ко всем внутренним элементам деталей, надо их тщательно проверять.
Внимание. Частенько «закисают» направляющие суппорта, из-за чего при торможении автомобиль уводит в сторону.
На все это надо обращать внимание. Закисшие направляющие хорошо очищать до блеска с помощью различных жидкостей. В идеале на «внутренностях» системы суппорта не должно быть никаких царапин, грязи и задиров.
Схема смазывания универсальной смазкой
Еще правильнее заменить проблемные компоненты внутренней системы на новые. Более всего это касается пыльников, уплотнителей цилиндра и других мелких, но очень важных деталей.
Механизм задней оси
Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.
В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.
Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).
Демонтируется защита элемента.
Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
Пример поврежденного поршня
Извлекаются стопоры.
Вытаскивается фюзеляж.
Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.
Не упустите
По направляющим тоже хотелось бы дать совет. Суппорт должен свободно перемещаться по ним, нигде не должно заклинивать. В данном случае важна правильная и регулярная смазка, чистка и диагностика на предмет механических дефектов направляющих.
Функцию тормозного суппорта невозможно недооценить только ввиду того, что он выполняет активную роль. А диски и колодки принято считать пассивными компонентами тормозной системы.
autolirika.ru
Суппорт дисковых тормозов
Общие сведения
Конструкция суппорта имеет один колесный тормозной цилиндр и крепится на поворотном кулаке двумя болтами. При нажатии на педаль тормоза создаваемое гидравлическое давление преобразуется суппортом в тормозящее усилие. Это усилие передается одинаково на поршень и на дно цилиндра суппорта, передвигая поршень и сдвигая суппорт. Это приводит к зажатию тормозного диска с обеих сторон.
Сжимающее усилие передается через накладки тормозных колодок. Возникающая при этом сила трения приводит к остановке автомобиля.
ПРЕДУПРЕЖДЕНИЕ
При ремонте главного тормозного цилиндра необходимо заменять все детали, включенные в ремонтный набор запасных деталей главного тормозного цилиндра. Для облегчения процесса сборки смажьте все резиновые детали чистой тормозной жидкостью.
Не продувайте детали тормозной системы воздухом от компрессора, содержащим пары масел. Это может привести к повреждению резиновых деталей узлов.
При разборке узлов гидравлического привода тормозной системы может возникнуть необходимость прокачки всей тормозной системы или ее части.
Значения моментов затяжки крепежных деталей приведены для сухих, не смазанных резьбовых поверхностей.
Операции по обслуживанию деталей цилиндра должны проводиться на чистом сухом верстаке.
Обслуживание на автомобиле
Замена тормозных колодок
Снятие
1. Откачайте две трети тормозной жидкости из бачка.
2. Поднимите автомобиль на подъемнике.
3. Отметьте положения дисков передних колес по отношению к ступицам и снимите колеса.
ПРЕДУПРЕЖДЕНИЕ
Для замены тормозных колодок или обслуживания тормозного диска снимать суппорт не требуется.
4. Выбейте пальцы 3 (рис. 12.18) тормозных колодок с внутренней стороны ступицы.
ПРЕДУПРЕЖДЕНИЕ
Пружины под действием пальцев находятся в сжатом состоянии. Будьте осторожны.
5. Большими плоскогубцами вдавите поршень в цилиндре суппорта. Это создаст зазор между тормозными колодками и тормозным диском.
6. Снимите тормозные колодки с накладками. Теперь можно снять тормозной диск без снятия суппорта.
Проверка
Измерьте толщину тормозного диска.
Проверьте состояние поверхности тормозного диска.
Проверьте состояние пылезащитного колпачка поршня.
Установка
1. Установите тормозную колодку с датчиком износа к поршню суппорта. При установке проверьте возможность небольших перемещений тормозных колодок вперед/назад внутри суппорта.
2. Установите пружину на тормозную колодку.

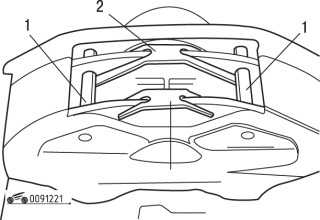

Рис. 12.19. Установка пальцев (1) и пружин (2)
3. Установите пальцы с внешней стороны суппорта вовнутрь, предварительно выровняв расположение отверстий (рис. 12.19).
4. Установите колеса, совместив сделанные ранее отметки.
5. Опустите автомобиль.
6. Несколько раз нажмите на педаль тормоза, чтобы привести колодки в контакт с тормозными дисками.
ПРЕДУПРЕЖДЕНИЕ
Не двигайте автомобиль до тех пор, пока педаль тормоза не станет при нажатии жесткой.
7. Проверьте уровень тормозной жидкости и при необходимости долейте ее.

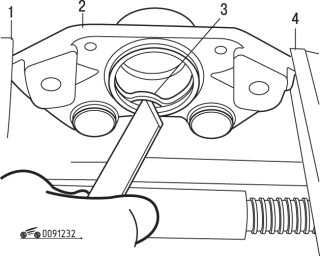

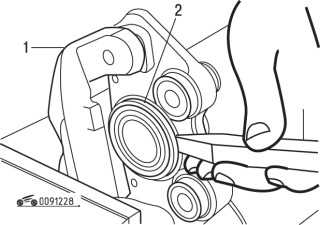

3. С помощью стамески 3 (рис. 12.21) сдвиньте защитный колпачок 2 с места и отверткой снимите его с суппорта 1.
Установка
1. Оденьте защитный колпачок на проточку в поршне и вставьте в колесный тормозной цилиндр. Если необходимо, для установки пылезащитного колпачка в цилиндр слегка отожмите поршень из колесного цилиндра.
2. Установите пылезащитный колпачок на место.
3. Установите тормозной диск и закрепите его.
4. Привинтите направляющие колодок к суппорту и затяните их моментом 95 Н•м.
Тормозной диск
ПРЕДУПРЕЖДЕНИЕ
Для снятия тормозного диска не требуется снимать суппорт.
3. Снимите тормозной диск (рис. 12.22). Немного наклоните тормозной диск и снимите его. Если потребуется, потяните немного за суппорт в направлении наружу.
Установка
1. Установите тормозной диск и закрепите его установочным винтом.
ПРЕДУПРЕЖДЕНИЕ
Для обеспечения одинакового торможения обоих колес поверхности их тормозных дисков должны быть идентичными. Это касается гладкости поверхности и глубины имеющихся царапин. Поэтому при необходимости заменяйте оба тормозных диска одновременно.
2. Установите тормозные колодки.
Суппорт
Снятие
1. Откачайте две трети тормозной жидкости из бачка.
2. Поднимите автомобиль на подъемнике.
3. Отметьте положения дисков передних колес по отношению к ступицам и снимите колеса.
4. Большими плоскогубцами вдавите поршень в цилиндре суппорта. Это создаст зазор между тормозными колодками и тормозным диском.
5. Если для ремонта необходимо снять суппорт с автомобиля, отверните пустотелый перепускной болт, крепящий тормозной шланг к суппорту. Для предотвращения вытекания и загрязнения тормозной жидкости закройте открывшиеся отверстия в шланге и суппорте.
Рис. 12.23. Использование стамески (1) для снятия защитных колпачков (2) с суппорта
6. С помощью стамески 1 (рис. 12.23) сдвиньте защитный колпачок 2 с суппорта и окончательно снимите его с помощью отвертки.
7. Выверните болты крепления и снимите суппорт с поворотного кулака.
Если снятие суппорта необходимо только для обеспечения доступа к другим узлам, подвесьте его на мягкой проволоке на стойке передней подвески.
При изготовлении резьба болтов крепления суппорта была обработана блокирующим средством, препятствующим их отворачиванию.
Прочистите резьбу в поворотных кулаках метчиком М 12×1,5.
Если резьба новых болтов крепления суппорта не была обработана блокирующим средством, препятствующим их отворачиванию, нанесите блокирующее средство.
4. Поверните тормозной щит так, чтобы открылся доступ к тонкой перемычке, соединяющей две половины щита, и разрежьте ее ножницами по металлу (рис. 12.25).
5. Снимите тормозной щит через шейку ступицы колеса.
Установка
Рис. 12.26. Подготовка нового тормозного щита
1. Перед установкой нового тормозного щита вырежьте ножницами по металлу соединительную перемычку (рис. 12.26). Очистите обрезанный край от заусенцев и покройте краской.
2. Оденьте тормозной щит с вырезанной перемычкой через шейку ступицы колеса и прикрепите к поворотному кулаку.
3. Установите тормозной диск и вверните установочный винт.
4. Установите суппорт.
Ремонт узлов
Ремонт суппорта
Разборка
1. Снимите суппорт.
2. Снимите тормозные колодки из суппорта.
Рис. 12.27. Снятие защитных колпачков с внутренней стороны суппорта: 1 – тиски; 2 – суппорт; 3 – отвертка; 4 – защитный колпачок
3. С помощью отвертки снимите защитные колпачки направляющих пальцев с внутренней стороны суппорта (рис. 12.27).
Рис. 12.28. Использование стамески для снятия пылезащитного колпачка с суппорта: 1 – суппорт; 2 – пылезащитный колпачок; 3 – стамеска
4. С помощью стамески снимите пылезащитный колпачок поршня с колесного цилиндра (рис. 12.28).
5. Нажмите на втулку снаружи в направлении защитного колпачка и снимите защитный колпачок с проточки на поверхности втулки.
6. Снимите пылезащитный колпачок с поршня и колесного цилиндра.
8. Снимите поршень из суппорта, подавая в цилиндр сжатый воздух через отверстие для подсоединения тормозного шланга (рис. 12.30).
ПРЕДУПРЕЖДЕНИЕ
При подаче сжатого воздуха не пытайтесь держать руку перед поршнем для того, чтобы его поймать, это может привести к серьезной травме. При извлечении поршня вставьте внутрь корпуса суппорта деревянную доску толщиной 15–20 мм.
Рис. 12.31. Использование ключа (3) крепления направляющей колодок (1) к суппорту (2)
9. Отверните направляющую колодок от суппорта и снимите ее (рис. 12.31). Для облегчения разборки зажмите суппорт в тиски.
10. С помощью небольшого деревянного или пластмассового инструмента достаньте уплотнительное кольцо 3 (рис. 12.32) из канавки в колесном цилиндре. Не пользуйтесь для этого металлическим инструментом, так как этим можно повредить внутреннюю поверхность колесного цилиндра или канавки.
11. Выверните штуцер.
Проверка
Очистите все детали чистой тормозной жидкостью или денатуратом.
Просушите все детали воздухом от компрессора, не содержащим паров масел.
Продуйте все каналы в корпусе и в штуцерах.
Проверьте поршень и колесный цилиндр на наличие:
– царапин;
– зазубрин;
– коррозии.
Замените детали при обнаружении указанных дефектов.
Если одна из деталей заржавела, замените суппорт и поршень в сборе.
ПРЕДУПРЕЖДЕНИЕ
Не разрешается шлифовка поршня или цилиндра суппорта.
Сборка
1. Вставьте смазанное уплотнительное кольцо поршня в канавку цилиндра суппорта. Убедитесь, что кольцо не перекручено.
Рис. 12.33. Установка поршня
2. Установите смазанный тормозной жидкостью поршень в цилиндр суппорта (рис. 12.33). При установке поршня убедитесь, что он вставляется без перекоса и что уплотнительное кольцо в канавке цилиндра установлено правильно.
Не утапливайте поршень в полость колесного цилиндра полностью. Оставьте поршень выступающим настолько, чтобы в канавку на поршне можно было установить пылезащитный колпачок.
3. Установите пылезащитный колпачок в канавку на поршне и протолкните поршень внутрь цилиндра суппорта.
4. Наденьте колпачок на край цилиндра суппорта.
5. Установите направляющую колодок и закрепите болтами к суппорту, затянув их моментом 95 Н•м.
6. Установите уплотнительные кольца на скользящие втулки.
Покройте втулки тонким слоем густой смазки, поставляемой в ремонтном наборе.
Установите уплотнительное кольцо в центральную канавку скользящей втулки. Убедитесь, что уплотнительное кольцо не перекосилось при установке в канавку.
7. Установите скользящую втулку в суппорт так, чтобы канавка для внутреннего защитного колпачка располагалась с той же стороны цилиндра, что и поршень. Подвигайте втулку вперед-назад.
Оставьте конец втулки выступающим настолько, чтобы на него можно было надеть защитный колпачок.
8. Установите внутренние защитные колпачки в канавки скользящих втулок и оденьте на бортик на корпусе цилиндра суппорта.
9. Установите защитные колпачки на место.
ПРЕДУПРЕЖДЕНИЕ
Всегда устанавливайте новые защитные колпачки.
10. Утопите скользящие втулки в корпус цилиндра суппорта.
11. Вверните направляющие пальцы.
12. Установите тормозную колодку с датчиком износа со стороны поршня.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что пальцы и пружины установлены правильно.
13. Установите суппорт.
Моменты затяжки
Болт направляющей колодок к суппорту………95 Н•м
Болт крепления суппорта к поворотному кулаку……..95 Н•м
Renault Logan Любитель морских простор › Бортжурнал › Габариты нового Рено Логан, размеры, клиренс, дорожный просвет Renault Logan 2014-2016
Габариты нового Рено Логан существенно не изменились, однако длина нового кузова больше. Так же увеличилась колесная база, хотя всего на 4 мм. Багажное отделение осталось таким же вместительным. Дорожный просвет или клиренс нового Renault Logan по прежнему составляет 15 с половиной сантиметров.
Предлагаем сравнить основные размеры старого и нового кузова Logan второго поколения. Для начала можно сравнить те параметры которые все же совпадают. Так клиренс у обоих версий бюджетного седана составляет 155 мм, объем багажного отделения 510 литров, объем бензобака 50 литров. Все остальные показатели хоть ненамного но изменились.
В базовой комплектации спинка не откидывается, а в ТОПовой откидываются 2 спинки
Итак, длина нового Логана составляет 4346 мм, в старой версии 4288 мм. Колесная база определяющая простор в салоне 2643 мм, против 2643 мм в старом кузове седана. Высота и ширина у обновленного автомобиля 1517 и 1733 мм, в старой версии Logan эти показатели чуть больше 1534 и 1740 мм.
размеры
Размеры багажника
Далее подробные размеры нового Логана. Габариты, масса, объемы, клиренс нового Renault Logan 2
Длина – 4346 мм Ширина – 1733 мм Высота – 1517 мм Передняя колея – 1497 мм Задняя колея – 1486 мм Снаряженная масса – 1106 кг с двигателем 1.6 литра (8-кл.) Снаряженная масса – 1127 кг с двигателем 1.6 литра (16-кл.) Полная масса – 1545 кг с двигателем 1.6 литра (8-кл.) Полная масса – 1566 кг с двигателем 1.6 литра (16-кл.) База, расстояние между передней и задней осью – 2634 мм Объем багажника Renault Logan – 510 литров Объем топливного бака – 50 литров Размер шин – 185/65 R 15 Дорожный просвет или клиренс Рено Логан – 155 мм
Размеры Renault Logan 2014-2016 модельного года вполне соответствуют “B” классу. В таких автомобилях есть одна большая проблема, это довольно мало места на заднем ряду сидений. Габариты автомобиля не позволяют иметь достаточно просторный салон. Поэтому перед покупкой Логана в новом кузове серьезно подумайте, а хватит ли вам и вашей семье в этом седане места. Если семья небольшая, а члены семьи не очень требовательны к комфорту и наличию большого жизненного пространства вокруг, тогда Рено Логан идеальный выбор. В пользу этого выбора говорит не только цена, но и последняя серьезная модернизация превратившая “страшненький” бюджетник, в достойный и современный автомобиль.
www.drive2.ru
Рено Логан габаритные размеры кузова
Бюджетный «француз» Рено Логан на российском рыночном поприще обзавелся таким спросом, масштабность которого позволяет завладеть статусом «легендарности». Объяснением данному феномену служит беспрецедентная надежность модели, а также вместительность багажного отдела, несвойственная представителям данного сегмента.
В нашей увлекательной статье мы сконцентрируемся на каждой из важных габаритных характеристик Рено Логан, которые также освещает официальная документация производителя, многим потенциальным потребителям интересно, какие размеры кузова у данной модели.
Бывает так, что старый друг превосходит новых двух?
Первая генерация «француза» увидела свет в далеком 2006 г. и уже в ту пору автомобиль привлек внимание тем, что габаритные размеры были очень скромные и незначительной массой. Это позволяло тогдашней новинке проявлять завидную экономичность и небывалую для своего уровня динамику, которая была недостижимой мечтой для каждого «бюджетника» того времени.
Далее по порядку.
Габаритные размеры популярного автомобиля Рено Логан давно стали притчей во языцех среди поклонников и матерых владельцев. Обладая скромными показателями в плане того, какие внешние размеры кузова, модель благодаря стараниям инженеров Рено обзавелась нескромным по своему объему багажным отделением. Салон также не отстает в данной дисциплине и способен с комфортом разместить пять взрослых пассажиров.
Следуя техническим характеристикам, отраженным в таблице, заметим длину автомобиля, равную 4288 мм. А какова же ширина французского бестселлера? Этот параметр достигает 1740 мм, что впечатляет одноклассников. Высота Рено Логан также способна проявить себя во всей красе – 1534 мм. Это и есть официальные размеры кузова машины.
Кроме того, какие размеры кузова у авто, весомое значение обретает вопрос о массе авто и о его вместимости, которая уже успела создать вокруг себя достаточно «шума». Прибегнув к изучению россыпи технических характеристик, приходим к ясности: автомобиль обладает снаряженной массой в 1127 кг, что весьма немало для «скромного бюджетника».
Торсионная конструкция, реализованная в подвеске кормы, позволяет «французу» достигнуть ранга «тяжеловеса» и обладать завидной грузоподъемностью. Данный параметр приближается к рубежу в полтонны, позволяя автомобилю «отпугивать» конкурентов своим загруженным весом, равным 1535 кг.
И вот мы подобрались к объему багажника. Приготовились?
510 литров – вот его показатель!
Бензобак также склонен к стремлению в сторону дозволенного производителем максимализма, ведь его объем в плане вместимости составляет 51 литр.
Бюджетный седан порадует своего еще не определившегося будущего владельца тремя вариантами мотора. Все агрегаты почуют в подкапотном «царстве», имея поперечное расположение. Они «вооружены» 1,4 и 1.6-литровыми объемами, которым помогает эффективно функционировать распределенная система топливного впрыска.
Каковы же мощности данных агрегатов? Этот вопрос также беспокоит многих будущих «Логановодов». Склонившись снова к данным вожделенной таблицы, имеем таковые сведения: 75 «сил» или 102 «лошадки» (для более объемного агрегата).
Максимальный показатель скорости заинтересует далеко не всех, но о нем мы не имеем права молчать – 185 км в час.
Динамические данные не позволят конкурировать с формульными болидами, но они обеспечат водителю возможность маневрировать в городских дорожных баталиях. Показатель разгона до традиционной первой «сотни» зафиксирован на отметках: 10 и 14 секунд соответственно для 1,6-литрового «исполина» и более скромного его «собрата» с мотором 1,4 л.
Потребление топлива при таких ездовых параметрах не способно огорчить владельца, поскольку 10-литровый рубеж в городских условиях вряд ли получится превысить, а на трассе данный показатель способен снизиться до скромных 7 литров.
Дальше – лучше?
2013 год ознаменовался появлением на мировом автомобильном поприще второй генерации Рено Логан. Множество мнений по поводу количественного параметра внесенных в модель преобразований не оставляет равнодушным ни одного поклонника «француза». Всегда хотелось бы больше, но однозначно можно утверждать что габариты были изменены. Также совершенные преобразования не оставили в числе незатронутых аспектов весовой параметр модели.
После изменений кузовные габариты обновленного «исполина» Renault Logan достигли новых высот. Теперь длина подросла до внушительного размера 4346 мм. Ширина по крайним точкам наружных зеркал характеризуется показателем в 1733 мм. Высота «французского бестселлера» может порадовать владельца своим значением, равным 1517 мм.
Рено Дастер объем бака https://zamenarenault.ru/duster/dvigatel-korobka/kakoj-obyom-toplivnogo-baka.html Рено Дастер доработки своими руками видео https://zamenarenault.ru/duster/obshhee/dorabotki-svoimi-rukami.html Жабо для Рено Дастер https://zamenarenault.ru/duster/kuzov-i-dop-elementy/ustanovka-zhabo-svoimi-rukami.html
Габариты мы выяснили, а каким же теперь стал дорожный просвет, ведь Рено Логан — издавна знатный компаньон бездорожья российской глубинки? Показатель теперь составляет завидные 155 мм.
Не обошли стороной изменения и весовые данные авто. Показатель способен похвастаться значением в 1135 кг (снаряженный вес). Удачно подобранные производителем габаритные размеры в совокупности с выносливой ходовой частью позволяют Renault Logan демонстрировать невероятный параметр по грузоподъемности, который теперь равен целым 570 кг. Полный вес авто достиг 1545 кг, что подразумевает способность к перевозке крупногабаритной поклажи, имеющей солидную массу.
Динамические способности обновленной версии Рено остались идентичными устаревшей модификации. Также производитель не счел необходимым модифицировать моторы в плане существенного повышения их производительности. Показатели мощности остались почти на прежнем уровне, да и объемы агрегатов не пострадали под «хирургическим» ножом инженеров Рено.
Подводим итоги
Renault Logan с момента своих первых продаж завоевал сердца отечественных практичных автолюбителей. Благодаря своим сбалансированным характеристикам, и тому что оптимальные размеры кузова, в числе которых тесно перекликаются вместимость, экономичность и ремонтопригодность, данный автомобиль по праву претендует на гордый титул «народного любимца». Спрос на Логан стремительно увеличивается, в том числе этому способствовали и новые габариты, и это характерно не только для российской автомобильной среды, но и для мирового пространства.
Электронная система распределения тормозного усилия
Опция *
Передние тормоза: диски (мм)
259×12
258×22
Задние тормоза: барабаны (дюймы)
8″
РАСХОД ТОПЛИВА
В городском цикле, л/100 км
9,8
9,4
В загородном цикле, л/100 км
5,8
В смешанном цикле, л/100 км
7,2
7,1
Выброс СО2, г/км
168
167
ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная скорость, км/ч
172
180
Время разгона 0–100 км/ч, с.
11,9
10,5
ОБЪЕМ БАГАЖНОГО ОТДЕЛЕНИЯ
Объем багажного отделения, (л)
510
МАССОВЫЕ ХАРАКТЕРИСТИКИ
Снаряженная масса (без водителя), кг
1106
1127
Нагрузка на переднюю ось
810
Нагрузка на заднюю ось
860
Полезная нагрузка
439
418
Полная масса транспортного средства, кг
1545
Максимальная разрешенная масса буксируемого прицепа с тормозной системой
1090
Максимальная разрешенная масса буксируемого прицепа без тормозной системы
570
ГАБАРИТНЫЕ РАЗМЕРЫ, (мм)
Длина
4346
Ширина (без боковых зеркал)
1733
Высота
1517
Колесная база
2634
Передняя колея
1497
Задняя колея
1486
Дорожный просвет под нагрузкой
155
www.rtds.ru
габаритные размеры кузова и вес Габариты рено логан новый и старый
Завод «Автофрамос» начал выпускать внедорожники Дастер в 2011 году. Рестайлинговая модель, доступная у дилеров сейчас, появилась в рознице через четыре года. Интересно то, что габаритные размеры Рено Дастер в 2015 году не поменялись никак: дорожный просвет остался равным 210 или 205 мм, расстояние между осями тоже не изменилось. Значение дорожного просвета зависит от комплектации – в версии с приводом «4×2» снизу удерживается «запаска» (-5 мм). Кстати, с проведением рестайлинга конструкция кузова не изменилась, и значит, остались прежними .
В первом поколении были представлены разные комплектации, а дорожный просвет, как и в поколении II, зависел от схемы привода. . Смысл следующий: посадка кузова – одинаковая, но элементы под днищем – разные.
Габариты кузова кроссовера из поколения I
Дистанция от асфальта составляет 1690 мм. Значение измерено без нагрузки. Если измерить высоту до верхней точки крыши, она составит 1634 мм.
В некоторых источниках указывают ошибочные значения – 1625 и 1695 мм.
Колёсная база равна 2,673 м, ширина кузова – 1,822 м. Вместе с зеркалами значение составит 2 метра.
А если открыть двери?
Ширина проёма задней двери составляет 71 см. Сама эта дверь – ещё шире. Значит, выбирая подходящий гараж, к 1,82 метра прибавьте как минимум 0,8.
Проём задней двери, поколение I
Кстати сказать, передняя дверь – не уже, а шире, чем задняя. В идеале от кузова до стены должно быть расстояние 1 метр.
Чтобы открыть дверь багажника, надо, чтобы сзади оставалось 82 см. Прибавьте сюда толщину ладони – получится 85. В длину габаритный размер автомобиля Рено Дастер равен 4,3 м. Но длина гаража должна быть больше.
Проём двери багажника, поколение I
Чтобы свободно открывались все двери, гараж внутри должен быть объёмным. Размеры 5,2 метра в длину и 3,5 в ширину надо считать предельными: все двери будут открываться полностью, но только если обладать ювелирной точностью вождения.
Габаритные размеры II поколение
Габаритные размеры кроссовера после рестайлинга не изменились, а чтобы в этом убедиться, достаточно открыть руководство по эксплуатации (стр. 6.5). Там можно видеть одну картинку.
Скриншот штатной инструкции Рено, 2015 год
Похоже, все значения остались прежними. Конструкция кузова не менялась никак.
Фирме Рено надо отдать должное: с переходом от поколения к поколению кузов не становится менее прочным. Не уменьшается и количество цинка, нанесённого на металл.
Контрольные точки для проверки геометрии
Проверка геометрии кузова – то, что будет не лишним после любого неудачного манёвра. Обычно поводов для беспокойства нет. Но чтобы развеять сомнения, делают несколько стандартных замеров:
Значения всех зазоров с последнего чертежа:
Капот-фара: 5+-2;
Капот-крыло: 4+-1,5;
Фара-крыло: 2+-1,5;
Бампер-крыло: 0,5;
Дверь-крыло: 4,5+-1;
Дверь-стойка: 18+-1;
Стекло-крыша: 4,5+-1;
Дверь-крыша: 18+-1;
Зазор между дверями: 4,5+-1;
Дверь-крыло: 4,5+-1;
Дверь-порог: 6+-2;
Зазор возле топливного люка: 3+-1,5;
Крыло-бампер: 0,5;
Крыша и дверь багажника: 5+-1;
Стекло на двери багажника и крыло: 4,5+-2;
Крыло и дверь багажника: 4,5+-1,5;
Фонарь-бампер: 7+-2;
Стекло-крыло: 3+-1.
Видео с проверкой геометрии кузова «от и до»
Бюджетный «француз» Рено Логан на российском рыночном поприще обзавелся таким спросом, масштабность которого позволяет завладеть статусом «легендарности». Объяснением данному феномену служит беспрецедентная надежность модели, а также вместительность багажного отдела, несвойственная представителям данного сегмента.
В нашей увлекательной статье мы сконцентрируемся на каждой из важных габаритных характеристик Рено Логан, которые также освещает официальная документация производителя, многим потенциальным потребителям интересно, какие размеры кузова у данной модели.
Бывает так, что старый друг превосходит новых двух?
Первая генерация «француза» увидела свет в далеком 2006 г. и уже в ту пору автомобиль привлек внимание тем, что габаритные размеры были очень скромные и незначительной массой. Это позволяло тогдашней новинке проявлять завидную экономичность и небывалую для своего уровня динамику, которая была недостижимой мечтой для каждого «бюджетника» того времени.
Габаритные размеры популярного автомобиля Рено Логан давно стали притчей во языцех среди поклонников и матерых владельцев. Обладая скромными показателями в плане того, какие внешние размеры кузова, модель благодаря стараниям инженеров Рено обзавелась нескромным по своему объему багажным отделением. Салон также не отстает в данной дисциплине и способен с комфортом разместить пять взрослых пассажиров.
Следуя техническим характеристикам, отраженным в таблице, заметим длину автомобиля, равную 4288 мм. А какова же ширина французского бестселлера? Этот параметр достигает 1740 мм, что впечатляет одноклассников. Высота Рено Логан также способна прояви
www.autoglim.ru
Габариты Рено Логан
12396 Просмотров
Небольшой с виду, Рено Логан, обладает весьма скромными габаритами. При этом внутренне пространство организовано с умом и ощущается просторным. Легковесный автомобиль, укомплектованный двигателем на 1.4 литра, на весах покажет всего 975 килограмм. Вариант, оснащенный агрегатом на 1.6 литра, будет поувесистей – 1115 килограмм.
Пространственные характеристики кузова по двум основным осям составляют 1740 миллиметров в ширину и 4250 миллиметров в длину соответственно. Показатель ширины с разложенными зеркалами заднего вида составит 1989 миллиметров. Размеры переднего и заднего свесов – 800 и 858 миллиметров соответственно. Величина передней и задней колеи позволяет авто нормально чувствовать себя на поворотах. Передняя колея имеет 1466 миллиметров в ширину, а задняя на 10 миллиметров уже – 1456 миллиметров.
Заявленный объём бензобака – 50 литров. Но в действительности он получается около 52 литров. Багажное отделение вполне вместительно. При объёме в 500+ литров багажник может похвастаться такими параметрами: 941 миллиметр ширина, а длина 1072 миллиметра. Высота кузова над дорожным покрытием достаточна для комфортного перемещения по нашим дорогам. При максимальной нагрузке она не будет меньше чем 155 миллиметров. Для точности отметим, что высота дорожного просвета определяется по нескольким параметрам, из которых выводится среднее значение. У Рено Логан высота над дорожным покрытием колеблется от 155 до 185 миллиметров. Нужно обратить внимание что значение справедливо только если не перегружать авто сверх меры. Установка декоративных обвесов кузова также способна существенно сократить величину клиренса.
При своих скромных габаритных размерах, Renault Logan – вполне комфортабельное транспортное средство. Высокий комфорт и демократичная стоимость модели достигаются благодаря общей с другими моделями колесной базе.
Обновление Logan повлекло за собой некоторые изменение конструктивных особенностей, вследствие чего изменились и размеры. Колесная база «выросла» до 2630 миллиметров, а вот высота несколько уменьшилась, до 1517 миллиметров.
Грузоподъёмность
Общая грузоподъёмность Logan возросла в версиях с моторами на 1.4 литра и 1.6 литра. Благодаря ухищрениям конструкторов получилось сделать новую модель легче, сохранив при этом основные параметры автомобиля. Масса грузов, перевозимых Рено Логан в прицепе, возросла. Теперь этот показатель выше 1 тонны. Максимальный вес грузов для перевозки без прицепа отныне составляет 550 килограмм.
Багажник и салон
Обновление модели не коснулось размеров багажника и кузова. Вместе с водителем внутри авто по-прежнему могу вполне комфортно разместиться до четырех пассажиров. При этом пространство организованно так хорошо, что эти пассажиры не будут стеснены даже в объёмистой зимней одежде. Эти утверждения не голословны. Ширина салона на уровне плеч на передних сидениях – 1390 миллиметров, а на задних и того больше – 1420 миллиметров. Этот же показатель на уровне локтей: 1418 и 1428 миллиметров соответственно.
Багажник, в свою очередь, превосходно приспособлен для перевозки больших предметов и грузов. В данном случае чего его объём можно значительно увеличить, сложив, а то и вообще убрать, задние сидения из салона. Порог багажника не нагруженного автомобиля будет возвышаться на 771 миллиметр над землей.
Размеры дают модели Рено Логан возможность стать кандидатом на роль многофункционального семейного автомобиля. На нем можно отлично путешествовать, также загружать необходимые грузы, во вполне достаточном для этого объёме. И всё это при отличной езде по нашим знаменитым дорогам, демократичной цене и высоком уровне комфорта.
Добавить комментарий
Для отправки комментария вам необходимо авторизоваться.
loganlogan.ru
Размеры Рено Логан степвей Renault Logan
На этой странице мы схематически нанесли все размеры автомобиля Рено Логан Степвей, чтобы вам не пришлось бегать глазами по брошюре и искать к чему относится та или иная буква. Все наглядно просто и понятно.
Хочется отметить, что некоторые размерные характеристики комплектации Сити и всех остальных исполнений линейки Логанов Степвей отличаются.
У комплектации Сити, высота клиренса, например, 178 мм, а не как у всех остальных моделей 195 мм. Что, честно говоря, удивительно. А вот высота автомобиля в комплектации Сити меньше на 5 мм.
Итак, давайте взглянем, на размеры автомобиля Renault Logan Stepway.
Общий вид кузова (Длина, колесная база и просвет)

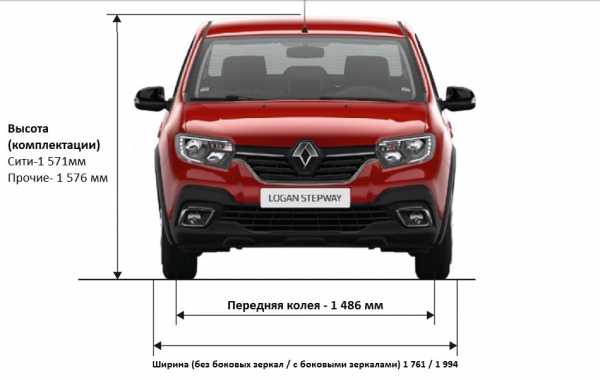

Морда автомобиля (Высота, размер колеи и ширина автомобиля)
Двигатель внутреннего сгорания: устройство и принцип работы
Вот уже около ста лет повсюду в мире основным силовым агрегатом на автомобилях и мотоциклах, тракторах и комбайнах, прочей технике является двигатель внутреннего сгорания. Придя в начале двадцатого века на смену двигателям внешнего сгорания (паровым), он и в веке двадцать первом остаётся наиболее экономически эффективным видом мотора. В данной статье мы подробно рассмотрим устройство, принцип работы различных видов ДВС и его основных вспомогательных систем.
Определение и общие особенности работы ДВС
Главная особенность любого двигателя внутреннего сгорания состоит в том, что топливо воспламеняется непосредственно внутри его рабочей камеры, а не в дополнительных внешних носителях. В процессе работы химическая и тепловая энергия от сгорания топлива преобразуется в механическую работу. Принцип работы ДВС основан на физическом эффекте теплового расширения газов, которое образуется в процессе сгорания топливно-воздушной смеси под давлением внутри цилиндров двигателя.
Классификация двигателей внутреннего сгорания
В процессе эволюции ДВС выделились следующие, доказавшие свою эффективность, типы данных моторов:
Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на
карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;
инжекторные, в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
дизельные, в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается от температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
Роторно-поршневые двигатели внутреннего сгорания. В моторах данного типа тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
Газотурбинные двигатели внутреннего сгорания. В данных моторах преображение тепловой энергии в механическую работу осуществляется с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал турбины.
Наиболее надёжными, неприхотливыми, экономичными в плане расходования топлива и необходимости в регулярном техобслуживании, являются поршневые двигатели.
Технику с прочими видами ДВС можно вносить в Красную книгу. В наше время автомобили с роторно-поршневыми двигателями делает только «Mazda». Опытную серию автомашин с газотурбинным двигателем выпускал «Chrysler», но было это в 60-х годах, и более к этому вопросу никто из автопроизводителей не возвращался. В СССР газотурбинными двигателями оснащались танки «Т-80» и десантные корабли «Зубр», но в дальнейшем решено было отказаться от данного типа моторов. В связи с этим, подробно остановимся на «завоевавших мировое господство» поршневых двигателях внутреннего сгорания.
Устройство двигателя внутреннего сгорания
Корпус двигателя объединяет в единый организм:
блок цилиндров, внутри камер сгорания которых воспламеняется топливно-воздушная смесь, а газы от этого сгорания приводят в движение поршни;
кривошипно-шатунный механизм, который передаёт энергию движения на коленчатый вал;
газораспределительный механизм, который призван обеспечивать своевременное открытие/закрытие клапанов для впуска/выпуска горючей смеси и отработанных газов;
система подачи («впрыска») и воспламенения («зажигания») топливно-воздушной смеси;
система удаления продуктов горения (выхлопных газов).
Четырёхтактный двигатель внутреннего сгорания в разрезе
При пуске двигателя в его цилиндры через впускные клапаны впрыскивается воздушно-топливная смесь и воспламеняется там от искры свечи зажигания. При сгорании и тепловом расширении газов от избыточного давления поршень приходит в движение, передавая механическую работу на вращение коленвала.
Работа поршневого двигателя внутреннего сгорания осуществляется циклически. Данные циклы повторяются с частотой несколько сотен раз в минуту. Это обеспечивает непрерывное поступательное вращение выходящего из двигателя коленчатого вала.
Определимся в терминологии. Такт — это рабочий процесс, происходящий в двигателе за один ход поршня, точнее, за одно его движение в одном направлении, вверх или вниз. Цикл — это совокупность тактов, повторяющихся в определённой последовательности. По количеству тактов в пределах одного рабочего цикла ДВС подразделяются на двухтактные (цикл осуществляется за один оборот коленвала и два хода поршня) и четырёхтактные (за два оборота коленвала и четыре ходя поршня). При этом, как в тех, так и в других двигателях, рабочий процесс идёт по следующему плану: впуск; сжатие; сгорание; расширение и выпуск.
Принципы работы ДВС
— Принцип работы двухтактного двигателя
Когда происходит запуск двигателя, поршень, увлекаемый поворотом коленчатого вала, приходит в движение. Как только он достигает своей нижней мёртвой точки (НМТ) и переходит к движению вверх, в камеру сгорания цилиндра подаётся топливно-воздушную смесь.
В своём движении вверх поршень сжимает её. В момент достижения поршнем его верхней мёртвой точки (ВМТ) искра от свечи электронного зажигания воспламеняет топливно-воздушную смесь. Моментально расширяясь, пары горящего топлива стремительно толкают поршень обратно к нижней мёртвой точке.
В это время открывается выпускной клапан, через который раскалённые выхлопные газы удаляются из камеры сгорания. Снова пройдя НМТ, поршень возобновляет своё движение к ВМТ. За это время коленчатый вал совершает один оборот.
При новом движении поршня опять открывается канал впуска топливно-воздушной смеси, которая замещает весь объём вышедших отработанных газов, и весь процесс повторяется заново. Ввиду того, что работа поршня в подобных моторах ограничивается двумя тактами, он совершает гораздо меньшее, чем в четырёхтактном двигателе, количество движений за определённую единицу времени. Минимизируются потери на трение. Однако выделяется большая тепловая энергия, и двухтактные двигатели быстрей и сильнее греются.
В двухтактных двигателях поршень заменяет собой клапанный механизм газораспределения, в ходе своего движения в определённые моменты открывая и закрывая рабочие отверстия впуска и выпуска в цилиндре. Худший, по сравнению с четырёхтактным двигателем, газообмен является главным недостатком двухтактной системы ДВС. В момент удаления выхлопных газов теряется определённый процент не только рабочего вещества, но и мощности.
Сферами практического применения двухтактных двигателей внутреннего сгорания стали мопеды и мотороллеры; лодочные моторы, газонокосилки, бензопилы и т.п. маломощная техника.
— Принцип работы четырёхтактного двигателя
Данных недостатков лишены четырёхтактные ДВС, которые, в различных вариантах, и устанавливаются на практически все современные автомобили, трактора и прочую технику. В них впуск/ выпуск горючей смеси/выхлопных газов осуществляются в виде отдельных рабочих процессов, а не совмещены со сжатием и расширением, как в двухтактных. При помощи газораспределительного механизма обеспечивается механическая синхронность работы впускных и выпускных клапанов с оборотами коленвала. В четырёхтактном двигателе впрыск топливно-воздушной смеси происходит только после полного удаления отработанных газов и закрытия выпускных клапанов.
Процесс работы двигателя внутреннего сгорания
Каждый такт работы составляет один ход поршня в пределах от верхней до нижней мёртвых точек. При этом двигатель проходит через следующие фазы работы:
Такт первый, впуск. Поршень совершает движение от верхней к нижней мёртвой точке. В это время внутри цилиндра возникает разряжение, открывается впускной клапан и поступает топливно-воздушная смесь. В завершение впуска давление в полости цилиндра составляет в пределах от 0,07 до 0,095 Мпа; температура — от 80 до 120 градусов Цельсия.
Такт второй, сжатие. При движении поршня от нижней к верхней мёртвой точке и закрытых впускном и выпускном клапане происходит сжатие горючей смеси в полости цилиндра. Этот процесс сопровождается повышением давления до 1,2—1,7 Мпа, а температуры — до 300-400 градусов Цельсия.
Такт третий, расширение. Топливно-воздушная смесь воспламеняется. Это сопровождается выделением значительного количества тепловой энергии. Температура в полости цилиндра резко возрастает до 2,5 тысяч градусов по Цельсию. Под давлением поршень быстро движется к своей нижней мёртвой точке. Показатель давления при этом составляет от 4 до 6 Мпа.
Такт четвёртый, выпуск. Во время обратного движения поршня к верхней мёртвой точке открывается выпускной клапан, через который выхлопные газы выталкиваются из цилиндра в выпускной трубопровод, а затем и в окружающую среду. Показатели давление в завершающей стадии цикла составляют 0,1-0,12 Мпа; температуры — 600-900 градусов по Цельсию.
Вспомогательные системы двигателя внутреннего сгорания
— Система зажигания
Система зажигания является частью электрооборудования машины и предназначена для обеспечения искры, воспламеняющей топливно-воздушную смесь в рабочей камере цилиндра. Составными частями системы зажигания являются:
Источник питания. Во время запуска двигателя таковым является аккумуляторная батарея, а во время его работы — генератор.
Включатель, или замок зажигания. Это ранее механическое, а в последние годы всё чаще электрическое контактное устройство для подачи электронапряжения.
Накопитель энергии. Катушка, или автотрансформатор — узел, предназначенный для накопления и преобразования энергии, достаточной для возникновения нужного разряда между электродами свечи зажигания.
Распределитель зажигания (трамблёр). Устройство, предназначенное для распределения импульса высокого напряжения по проводам, ведущим к свечам каждого из цилиндров.
Система зажигания ДВС
— Впускная система
Система впуска ДВС предназначена для бесперебойной подачив мотор атмосферного воздуха, для его смешивания с топливом и приготовления горючей смеси. Следует отметить, что в карбюраторных двигателях прошлого впускная система состоит из воздуховода и воздушного фильтра. И всё. В состав впускной системы современных автомобилей, тракторов и прочей техники входят:
Воздухозаборник. Представляет собою патрубок удобной для каждого конкретного двигателя формы. Через него атмосферный воздух всасывается внутрь двигателя, посредством разницы в показателях давления в атмосфере и в двигателе, где при движении поршней возникает разрежение.
Воздушный фильтр. Это расходный материал, предназначенный для очистки поступающего в мотор воздуха от пыли и твёрдых частиц, их задержки на фильтре.
Дроссельная заслонка. Воздушный клапан, предназначенный для регулирования подачи нужного количества воздуха. Механически она активируется нажатием на педаль газа, а в современной технике — при помощи электроники.
Впускной коллектор. Распределяет поток воздуха по цилиндрам мотора. Для придания воздушному потоку нужного распределения используются специальные впускные заслонки и вакуумный усилитель.
— Топливная система
Топливная система, или система питания ДВС, «отвечает» за бесперебойную подачу горючего для образования топливно-воздушной смеси. В состав топливной системы входят:
Топливный бак — ёмкость для хранения бензина или дизтоплива, с устройством для забора горючего (насосом).
Топливопроводы — комплекс трубок и шлангов, по которым к двигателю поступает его «пища».
Устройство смесеобразования, то есть карбюратор или инжектор — специальный механизм для приготовления топливно-воздушной смеси и её впрыска в ДВС.
Электронный блок управления (ЭБУ) смесеобразованием и впрыском — в инжекторных двигателях это устройство «отвечает» за синхронную и эффективную работу по образованию и подаче горючей смеси в мотор.
Топливный насос — электрическое устройство для нагнетания бензина или солярки в топливопровод.
Топливный фильтр — расходный материал для дополнительной очистки топлива в процессе его транспортировки от бака к мотору.
Схема топливной системы ДВС
— Система смазки
Предназначение системы смазки ДВС — уменьшение силы трения и её разрушительного воздействия на детали; отведение части излишнего тепла; удаление продуктов нагара и износа; защита металла от коррозии. Система смазки ДВС включает в себя:
Поддон картера — резервуар для хранения моторного масла. Уровень масла в поддоне контролируется не только специальным щупом, но и датчиком.
Масляный насос — качает масло из поддона и подаёт его к нужным деталям двигателя через специальные просверленные каналы-«магистрали». Под действием силы тяжести масло стекает со смазанных деталей вниз, обратно в поддон картера, накапливается там, и цикл смазки повторяется снова.
Масляный фильтр задерживает и удаляет из моторного масла твёрдые частицы, образующиеся из нагара и продуктов износа деталей. Фильтрующий элемент всегда меняется на новый вместе с каждой заменой моторного масла.
Масляный радиатор предназначен для охлаждения моторного масла, с помощью жидкости из системы охлаждения двигателя.
— Выхлопная система
Выхлопная система ДВС служит для удаления отработанных газов и уменьшения шумности работы мотора. В современной технике выхлопная система состоит из следующих деталей (по порядку выхода отработанных газов из мотора):
Выпускной коллектор. Это система труб из жаропрочного чугуна, которая принимает раскалённые отработанные газы, гасит их первичный колебательный процесс и отправляет далее, в приёмную трубу.
Приёмная труба — изогнутый газоотвод из огнестойкого металла, в народе именуемый «штанами».
Резонатор, или, говоря народным языком, «банка» глушителя — ёмкость, в которой происходит разделение выхлопных газов и снижение их скорости.
Катализатор — устройство, предназначенное для очистки выхлопных газов и их нейтрадизации.
Глушитель — ёмкость с комплексом специальных перегородок, предназначенных для многократного изменения направления движения потока газов и, соответственно, их шумности.
Выхлопная система ДВС
— Система охлаждения
Если на мопедах, мотороллерах и недорогих мотоциклах до сих пор применяется воздушная система охлаждения двигателя — встречным потоком воздуха, то для более мощной техники её, разумеется, недостаточно. Здесь работает жидкостная система охлаждения, предназначенная длязабирания излишнего тепла у мотора и снижения тепловых нагрузок на его детали.
Радиатор системы охлаждения служит для отдачи избыточного тепла в окружающую среду. Он состоит из большого количества изогнутых аллюминиевых трубок, с рёбрами для дополнительной теплоотдачи.
Вентилятор предназначен для усиления охлаждающего эффекта на радиатор от встречного потока воздуха.
Водяной насос (помпа) — «гоняет» охлаждающую жидкость по «малому» и «большому» кругам, обеспечивая её циркуляцию через двигатель и радиатор.
Термостат — специальный клапан, обеспечивающий оптимальную температуру охлаждающей жидкости путём запуска её по «малому кругу», минуя радиатор (при холодном двигателе) и по «большому кругу», через радиатор — при прогретом двигателе.
Слаженная работа данных вспомогательных систем обеспечивает максимальную отдачу от двигателя внутреннего сгорания и его надёжность.
В заключение необходимо отметить, что в обозримом будущем не предвидится появления достойных конкурентов двигателю внутреннего сгорания. Есть все основания утверждать, что в своём современном, усовершенствованном виде, он ещё несколько десятилетий останется господствующим видом мотора во всех отраслях мировой экономики.
tractorreview.ru
Принцип работы двигателя внутреннего сгорания, устройство ДВС
Двигатель внутреннего сгорания — один из ключевых элементов конструкции транспортного средства. Он представляет собой внушительный агрегат, принцип работы двигателя внутреннего сгорания основывается на изменении энергии для действия определенных частей агрегата.
Виды моторов
Существует три вида двигателей, встречаемых в транспортных средствах:
поршневой
роторно-поршневой
газотурбинный
Большой популярностью пользуется первый вариант моторов. На некоторые модели автомобилей устанавливают так поршневые двигатели с четырьмя тактами. Вызвана такая популярность тем, что подобные агрегаты стоят дешевле, имеют небольшой вес и подходят для использования практически во всех машинах вне зависимости от производства.
Если говорить простыми словами, то двигатель автомобиля — это особый механизм, способный изменить энергию тепла, превратив ее в механическую энергию, благодаря чему удается обеспечить работу множества элементов конструкции автомобиля, а также его систем.
Изучить принцип действия мотора не составит труда. Например, поршневые ДВС делятся на двух- и четырехтактные агрегаты. Четырехтактными двигатели называют потому, что в одном рабочем цикле элемента поршень двигается четыре раза (такта). Подробнее о том, что представляют собой такты, написано далее.
Устройство мотора
Прежде, чем разбираться с принципом работы, стоит сначала понять, как устроен силовой агрегат и что входит в его конструкцию. Так как поршневые считаются наиболее востребованными, рассматриваться будет именно такое устройство. К основным деталям следует отнести:
Цилиндры, образующие отдельный блок
Головку блока с ГРМ
Кривошипно-шатунный механизм
Последний приводит в движение коленчатый вал, заставляя его вращаться. Механизм передает валу энергию, получаемую от двигающегося поршня, который в несколько тактов меняет свое положение. Движение поршня регулирует энергия тепла, возникающая в результате горения топлива.
Невозможно представить и организовать движение силового агрегата без установленных в нем механизмов. Так, например, ГРМ меняет положение клапанов, за счет чего удается обеспечить регулярную подачу топлива, впуская и выпуская определенные составы. Система поступления новых газов и выхода отработавших налажена.
Работа двигателя возможна только при одновременной работе всех включенных в конструкцию деталей, механизмов и других элементов. Также вместе с ними должны бесперебойно действовать следующие системы:
зажигания, основная роль которой заключается в воспламенении топлива,
содержащего также воздух;
впускная, регулирующая своевременную подачу воздуха внутрь цилиндра;
топливная, благодаря которой удается обеспечить подачу топлива для сгорания и дальнейшей работы транспорта;
система смазки, снижающая износ трущихся деталей конструкции во время их работы;
выхлопная, посредством действия которой удается удалить отработавшие газы, в результате чего снижается их токсичность.
Также работает система охлаждения, регулирующая температуру внутри агрегата и следящая за тем, чтобы она была оптимальной.
Рабочий цикл ДВС
Основной цикл мотора подразумевает выполнение четырех основных тактов. Именно о них и пойдет речь дальше по тексту.
Первый такт: впуск
Начальный — движение кулачков, которые являются частью конструкции распределительного вала. Они меняют воздействуют на клапан впуска, заставляя его открыться.
Далее, вслед за открывшимся клапаном, с места двигается поршень. Деталь постепенно перемещается из крайнего верхнего положения в крайнее нижнее. Воздух внутри цилиндра в связи с уменьшением пространства поршнем становится более разреженным, благодаря чему становится возможным поступление подготовленной рабочей смеси.
После этого поршень начинает действовать на коленвал через шатун, вследствие чего вал поворачивается на 180 градусов. Сам поршень уже достигает своего критического нижнего положения, и на этом моменте начинается второй такт.
Второй такт: сжатие
Он подразумевает дальнейшее сжатие смеси, находящейся внутри цилиндра. Клапан впуска закрывается, и поршень меняет свое направление, двигаясь вверх. Воздух в связи с уменьшением пространства начинает сжиматься, а рабочая смесь — нагреваться. Когда второй такт подходит к концу, в действие приходит система зажигания. Ее основное назначение — подача на свечу заряда электричества для образования искры. Именно эта искра поджигает сжатую смесь из топлива и воздуха, приводя к ее воспламенению.
Отдельно стоит рассмотреть, как зажигается топливо у дизельного ДВС. Как только завершается сжатие, начинает поступать мелкораспыленное дизельное топливо через форсунку внутрь камеры. Впоследствии горючее вещество перемешивается с воздухом внутри, благодаря чему происходит воспламенение.
Что касается карбюраторного двигателя со стандартным топливом, то на втором такте коленчатый вал успевает сделать полный оборот.
Третий такт: рабочий ход
Третий такт называется рабочим ходом. Газы, оставшиеся после сгорания смеси, начинают толкать поршень, перемещая его вниз. Полученная деталью энергия передается коленвалу, и тот снова поворачивается, но уже на половину оборота.
Четвертый такт: выпуск
Четвертый такт — выпуск оставшихся газов. Когда такт только начинается, кулачок меняет положение на этот раз выпускного клапана, открывая его. Это способствует началу движения поршня наверх, вследствие чего из цилиндра начинают выходить отработавшие газы.
Интересно, что на современных моделях транспортных средств ДВС оборудованы не одним цилиндром, а несколькими. Благодаря их слаженной работе обеспечивается более качественная работа мотора и систем машины. При этом в каждом цилиндре единовременно выполняются разные такты. Так, например, в одном цилиндре вовсю идет рабочий ход, а во втором — коленчатый вал еще только совершает оборот. Подобная конструкция также:
избавляет от ненужных вибраций;
уравновешивает силы, которые действуют на работу коленвала;
организует ровную работу мотора.
Ввиду компактности двигатели с несколькими цилиндрами изготавливают не рядными, а V-образными. Также существует форма оппозитных двигателей, которые часто можно встретить на автомобилях производства Subaru. Такое решение позволяет сэкономить много места под капотом.
Как работает двухтактный мотор
Выше было упомянуто, что поршневые двигатели делятся как на 4-тактные, так и на 2-тактные. Принцип работы вторых немного отличается от того, что был описан ранее. Да и само устройство такого агрегата значительно проще предыдущей конструкции. В двухтактном агрегате всего два окна в цилиндре — впускное и выпускное. Второе расположено чуть выше первого, и сейчас будет объяснено, для чего это.
Поршень при начале первого такта, до этого перекрывавший впускное окно, начинает двигаться наверх, в результате чего перекрывает собой окно впуска топлива. Поршень в это же время продолжает опускаться, что приводит к сжатию рабочей смеси. Как только деталь достигает нужного положения, на свече образуется первая искра, и созданная смесь тут же поджигается, воспламеняясь. Впускное окно к этому моменту уже открывается. Оно пропускает очередную порцию топлива и воздуха, продолжая работу механизма.
Начало второго такта характеризуется сменой направления движения поршня — он начинает перемещаться вниз. На него действуют газы, стремящиеся расширить имеющееся пространство. Поршень перемещается, открывая впускное окно, и оставшиеся после сгорания смеси газы уходят, пропуская внутрь новую порцию топлива.
Какая-то часть рабочей смеси также покидает цилиндр через открытый выпускной клапан. Поэтому становится понятным, почему двухтактные двигатели требуют такого количества топлива.
Преимущества и недостатки
Преимуществом двухтактных поршневых агрегатов является достижение большой мощности при небольшом рабочем объеме, если сравнивать их с четырехтактными. Однако владелец авто будет страдать от внушительных расходов топлива, из-за чего в скором времени в его голове возникнет идея поменять агрегат.
Также плюсами двухтактных ДВС можно назвать простую конструкцию, понятную и равномерную работу, маленький вес и компактный размер. К минусам следует отнести грязный выхлоп, нехватку различных систем, а также быстрый износ деталей конструкции. Довольно часто владельцы машин с таким двигателем жалуются на перегрев агрегата и его поломку.
Также читайте:
Какое моторное масло лучше заливать в двигатель Мерседес
Компрессор Мерседес: Виды компрессоров Плюсы и Минусы
ТОП 5 ЛУЧШИХ и ХУДШИХ МОТОРОВ MERCEDES
Что означает индикатор Check Engine и почему может гореть?
Что такое VIN CODE ? Как расшифровать вин код автомобиля Мерседес
promercedes.ru
Как работает двигатель внутреннего сгорания
В данной статье мы расскажем об устройстве двигателя, его компонентах, о том, как они работают вместе, какие могут возникнуть неполадки и как увеличить производительность.
Содержание статьи
Введение
Внутреннее сгорание
Устройство двигателя
Неполадки двигателя
Клапанный механизм и система зажигания двигателя
Системы охлаждения, воздухозабора и запуска двигателя
Читайте также » Системы смазки, подачи топлива, выхлопа и электросистема двигателя
Увеличение мощности двигателя
Часто задаваемые вопросы по двигателям
Чем 4-цилиндровый двигатель отличается от V-образного шестицилиндрового двигателя?
Узнать больше
Читайте также Статьи про все типы двигателей
Бензиновый автомобильный двигатель предназначен для преобразования энергии бензинового топлива для движения автомобиля. В настоящий момент самым простым способом привести автомобиль в движение является сгорание бензина в двигателе. В связи с тем, что двигатель автомобиля является двигателем внутреннего сгорания, сгорание топлива происходит внутри двигателя.
На заметку:
Существуют различные типы двигателей внутреннего сгорания. Каждый из них имеет свои преимущества и недостатки.
Также существуют и двигатели внешнего сгорания. Паровые двигатели в поездах старого образца и пароходах являются наглядным примером двигателей внешнего сгорания. В паровых двигателях топливо (уголь, дрова, масло и т.д.) сгорает вне двигателя для получения пара, который уже приводит двигатель в движение. Внутреннее сгорание является более эффективным (расход топлива на 1км значительно ниже) чем внешнее сгорание, помимо этого размеры двигателей внутреннего сгорания намного меньше двигателей внешнего сгорания. Именно поэтому нам не встречаются автомобили Ford или GM на паровых двигателях.
Внутреннее сгорание
Принцип работы любого поршневого двигателя внутреннего сгорания: Если поместить небольшой объем высокоэнергетического топлива (например, бензина) в небольшой закрытый сосуд и воспламенить, то в результате высвободится огромное количество энергии в виде расширяющегося газа. Этой энергии хватит для запуска картофелины на 1510м. В данном случае энергия используется для движения картофелины. Данную энергию можно использовать в более интересных целях. Например, если у Вас получится создать цикл, который позволит производить взрывы с частотой несколько сотен раз в минуту, и если Вам удастся эффективно использовать данную энергию, то Вы получите основную часть автомобильного двигателя!
Рисунок 1
На сегодняшний день практически во всех автомобилях используется так называемый четырехтактный цикл сгорания для преобразования энергии топлива в механическую энергию. Четырехтактный принцип работы также называют Цикл Отто, в честь Николауса Отто, который изобрел его в 1867г. Все четыре такта представлены на рисунке 1. Эти такты:
Такт впуска
Такт сжатия
Рабочий такт
Такт выпуска
На рисунке видно, что в картофельной пушке картофелина заменена устройством, которое называется поршень. При помощи шатуна поршень соединяется с коленчатым валом. При вращении коленвала создается эффект «перезарядки пушки». Во время цикла в двигателе происходят следующие процессы:
Поршень начинает движение сверху, впускной клапан открывается, поршень движется вниз для наполнения цилиндра воздухом и бензином. Это такт впуска. На данном этапе для смеси топлива и воздуха требуется лишь небольшое количество бензина. (Часть 1 рисунка)
Затем поршень движется вверх, сжимая топливно-воздушную смесь. Сжатие способствует более мощному взрыву. (Часть 2 рисунка)
Как только поршень достигает верхней точки, срабатывает свеча зажигания, которая воспламеняет топливо. Происходит взрыв бензина, при этом поршень движется вниз. (Часть 3 рисунка)
Как только поршень достигает нижней точки хода, открывается выпускной клапан для вывода продуктов сгорания по выхлопной трубе. (Часть 4 рисунка)
Теперь двигатель готов к началу следующего цикла, происходит впуск топлива и воздуха.
Обратите внимание, что движение, получаемое в результате работы двигателя внутреннего сгорания, является вращательным, в то время как движение, производимое картофельной пушкой — линейное (прямая линия). В двигателе линейное движение поршней переводится во вращательное движение при помощи коленвала. Вращательное движение идеально подходит для вращения колес автомобиля.
В следующем разделе мы предлагаем рассмотреть детали, которые обеспечивают работу двигателя, начиная с цилиндров.
Устройство двигателя
Цилиндр является самой важной частью двигателя, поршень совершает поступательные движения в цилиндре. Вышеописанный двигатель имеет один цилиндр. Такой двигатель типичен для газонокосилок, однако в автомобильные двигатели имеют более одного цилиндра (обычно четыре, шесть или восемь). В многоцилиндровых двигателях цилиндры расположены в одном из трех порядков: линейно, V-образно или оппозитно (т.н. двигатель с горизонтальными противолежащими цилиндрами или оппозитный двигатель).
Рисунок 2. Линейное расположение — Цилиндры расположены линейно в один ряд.
Рисунок 3. V-образное — Цилиндры расположены линейно в два ряда под углом друг к другу.
Рисунок 4. Оппозитное — Цилиндры расположены линейно в два ряда с противоположных сторон двигателя.
Говоря об управляемости, затратах на производство и характеристиках формы, необходимо отметить, что различные конфигурации имеют свои преимущества и недостатки. Благодаря этим преимуществам и недостаткам определенные типы двигателей подходят для определенных автомобилей.
Давайте более подробно рассмотрим основные детали двигателя.
Свеча зажигания
Свеча зажигания подает искру для воспламенения топливно-воздушной смеси, что обеспечивает процесс сгорания. Для правильной работы двигателя искра должна подаваться в строго определенный момент.
Клапаны
Впускной и выпускной клапаны открываются в определенный момент для впуска топлива и воздуха и выпуска выхлопа. Обратите внимание, что оба клапана закрыты во время тактов сжатия и сгорания для обеспечения герметичности камеры сгорания.
Поршень
Поршень — это металлическая деталь цилиндрической формы, которая движется вверх и вниз внутри цилиндра.
Поршневые кольца
Поршневые кольца обеспечивают скользящее уплотнение между внешней кромкой поршня и внутренней кромкой цилиндра. Кольца используются для двух целей:
Они препятствуют попаданию топливно-воздушной смеси в картер из камеры сгорания в процессе такта сжатия и рабочего такта.
Они препятствуют попаданию масла из картера в камеру сгорания, где оно может сгореть.
Большинство автомобилей, которые «жгут масло» и требуют его добавления каждые 1000 км, имеют старые двигатели, поршневые кольца которых уже не могут обеспечивать надлежащее уплотнение.
Шатун
Шатун соединяет поршень и коленвал. Он может вращаться с обеих сторон для изменения угла во время движения поршня и вращения коленвала.
Коленвал
Коленвал преобразует поступательное движение поршней во вращательное как рычаг «чертика из табакерки».
Картер
Картер окружает коленвал. В нем находится некоторое количество масла, которое собирается в нижней части картера (поддоне картера).
Далее мы узнаем о неполадках двигателя.
Неполадки двигателя
Итак, одним прекрасным утром Вы садитесь в машину, а двигатель не заводится… Что же случилось? Теперь, когда Вы знакомы с принципом работы двигателя, Вы сможете разобраться с основными проблемами, которые мешают запуску двигателя. Три наиболее частые неполадки: плохая топливная смесь, недостаточная компрессия, отсутствие искры. Помимо вышеперечисленных, могут возникнуть тысячи других проблем, но мы остановимся на «большой тройке». Основываясь на простом двигателе, который мы описывали, мы расскажем о том, как эти проблемы могут повлиять на Ваш двигатель:
Плохая топливная смесь — Данная проблема может возникнуть по нескольким причинам:
У Вас закончился бензин, поэтому в двигатель поступает только воздух без топлива.
У Вас забилось впускное отверстие воздуха, поэтому поступает только топливо.
Топливная система подает слишком много или мало топлива, в результате чего сгорание не происходит надлежащим образом.
Возможно, в топливе присутствуют примеси (например, в бензобак попала вода), которые препятствуют сгоранию.
Недостаточная компрессия — Если топливно-воздушная смесь не будет сжата надлежащим образом, процесс сгорания будет проходить неправильно. Недостаточная компрессия может быть вызвана рядом причин:
Износ поршневых колец (топливно-воздушная смесь вытекает за пределы поршня в процессе сжатия).
Недостаточное уплотнение клапана впуска или выпуска, что опять же вызывает протечку.
В цилиндре имеются повреждения.
Наиболее часто повреждение цилиндра происходит в его верхней части (на которой установлены клапаны, свеча зажигания и которая называется головка цилиндра) крепится к самому цилиндру. Обычно головка цилиндра крепится к самому цилиндру при помощи болтового соединения с использованием тонкой прокладки, которая обеспечивает качественное уплотнение.. При повреждении прокладки, между цилиндром и его головкой образуются небольшие отверстия, в результате чего происходят протечки.
Регулярное техническое обслуживание может помочь избежать ремонта
Отсутствие искры — Искра может быть слишком слабой или отсутствовать вообще по следующим причинам:
При износе свечи зажигания или ее провода может наблюдаться слабая искра.
При повреждении или обрыве провода или система, передающая искру, не функционирует надлежащим образом, искра может отсутствовать.
Если искра подается слишком рано или поздно во время цикла (т.е. если регулировка зажигания отключена), воспламенение топлива не произойдет в нужный момент, что может повлечь к различным проблемам.
Могут возникнуть и другие неполадки. Например:
Если аккумулятор разряжен, Вы также не сможете завести двигатель.
Если подшипники, которые обеспечивают свободное вращение коленвала, изношены, коленвал не сможет вращаться, в результате чего двигатель не заведется.
Если открытие/закрытие клапанов не происходит в нужный момент и не происходит вообще, воздух не сможет поступать и выходить, что будет препятствовать работе двигателя.
Если кто-то засунет картофелину Вам в выхлопную трубу, выхлоп не будет выпущен из цилиндра, поэтому двигатель не заведется.
Если у Вас закончилось масло, поршень не сможет свободно двигаться в цилиндре, в результате чего двигатель заклинит.
В исправно работающем двигателе все эти факторы находятся в допустимых пределах.
Как Вы видите, в двигателе имеется несколько систем, которые обеспечивают преобразование энергии топлива в механическую энергию. В следующих разделах мы рассмотрим различные подсистемы, которые используются в двигателях.
Клапанный механизм и система зажигания двигателя
Большинство подсистем двигателя может быть установлено с использованием различных технологий, а новые технологии могут улучшить показатели двигателя. Далее мы рассмотрим различные подсистемы, которые используются в современных двигателях, начиная с клапанного механизма.
Клапанный механизм состоит из клапанов и механизма, который открывает и закрывает их. Открывающая и закрывающая система называется распредвал. Распредвал имеет кулачки, которые перемещают клапаны вверх-вниз ,как показано на Рисунке 5.
Рисунок 5. Распредвал
В большинстве современных автомобилей используются так называемые верхнерасположенные распредвалы. Распредвал имеет кулачки, которые перемещают клапаны вверх-вниз, как показано на Рисунке 5. Кулачки воздействуют на клапаны напрямую или посредством очень короткой тяги. В старых моделях двигателей распредвал расположен в картере рядом с коленвалом. Штифты соединяют нижнюю часть кулачков с толкателями клапанов, расположенными над клапанами. В таком устройстве имеется больше движущихся частей, в результате чего возникает отставание между временем активации кулачка и последующим перемещением клапана. Ремень ГРМ или цепь ГРМ соединяет коленвал с распредвалом таким образом, чтобы клапаны двигались синхронно с поршнями. Скорость вращения распредвала в два раза ниже, чем у коленвала. Во многих мощных двигателях на каждый цилиндр установлено по четыре клапана (два впускных и два выпускных), такая конструкция требует наличия двух распредвалов на блок цилиндров, отсюда и название «двухраспредвальный вид головки». Для получения более подробной информации читайте статью «Как работает распредвал».
Система зажигания (Рисунок 6) генерирует электрический разряд высокого напряжения и передает его от свечи зажигания по проводам зажигания. Вначале заряд поступает на распределитель, который Вы легко можете найти под капотом большинства автомобилей. Распределитель имеет один провод, входящий в центре и четыре, шесть или восемь проводов (в зависимости от количества цилиндров), выходящие их него. Эти провода зажигания передают заряд на каждую свечу зажигания. Зажигание двигателя отрегулировано таким образом, что за один раз искру от распределителя получает только один цилиндр. Такая конструкция обеспечивает максимальную равномерность работы. Для получения более подробной информации читайте статью «Как работает автомобильная система зажигания».
Рисунок 6. Система зажигания
В следующем разделе мы рассмотрим, как происходит запуск, охлаждение и циркуляция воздуха в двигателе.
Системы охлаждения, воздухозабора и запуска двигателя
В большинстве автомобилей система охлаждения состоит из радиатора и водяного насоса. Охлаждающая жидкость циркулирует по охлаждающей рубашке цилиндров, затем попадает в радиатор для охлаждения. В некоторых автомобилях (преимущественно в Volkswagen Жук) и в большинстве мотоциклов и газонокосилок используется воздушное охлаждение двигателей (двигатель с воздушным охлаждением легко узнать по ребрам на внешней стороне цилиндров, которые рассевают тепло). Двигатели с воздушным охлаждением намного легче, но охлаждаются хуже, что снижает их срок эксплуатации и производительность. Для получения более подробной информации читайте статью «Как работает система охлаждения».
На схеме представлено соединение патрубков системы охлаждения
Итак, теперь Вы знаете, что и как охлаждает двигатель Вашего автомобиля. Но почему так важна циркуляция воздуха? Большинство двигателей является безнаддувными, т.е. воздух поступает через воздушные фильтры непосредственно в цилиндры. Более мощные двигатели либо имеют турбонаддув, либо наддув, т.е. воздух поступает в двигатель под давлением (для подачи в цилиндр большего объема топливно-воздушной смечи) для увеличения мощности двигателя. Уровень сжатия воздуха называется наддув. При турбонаддуве используется небольшая турбина, установленная на выхлопную трубу для вращения нагнетающей турбины входящим потоком воздуха. Турбокомпрессор устанавливается непосредственно на двигатель для вращения компрессора.
Для получения более подробной информации читайте статью «Как работает турбокомпрессор».
Увеличение мощности двигателя — это, конечно, хорошо, но что же происходит когда Вы поворачиваете ключ? Система запуска состоит из электростартера и соленоида стартера. При повороте ключа зажигания, стартер несколько раз проворачивает двигатель для начала процесса сгорания. Для запуска холодного двигателя требуется мощный стартер. Стартер должен преодолеть:
Давление сжатия любого из цилиндров во время такта сжатия
Энергию, необходимую для открытия и закрытия клапанов распредвалом
А также действие всех остальных деталей, установленных непосредственно на двигателе, например водяного насоса, масляного насоса, генератора и т.д.
В связи с тем, что требуется большое количество энергии и в автомобилях используется 12-вольтная электросистема, на стартер должен поступать ток в несколько сотен ампер. Соленоид стартера — это большой электронный переключатель, который может выдержать ток такой силы. При повороте ключа зажигания, он запускает соленоид для подачи питания на стартер.
В следующем разделе мы расскажем о подсистемах двигателя, которые отвечают за то, что в него поступает (масло и топливо) и что выходит (выхлоп и выбросы).
Системы смазки, подачи топлива, выхлопа и электросистема двигателя
Когда дело касается повседневного обслуживания, скорее всего Вас, прежде всего, заинтересует количество бензина в бензобаке Вашего автомобиля. Каким же образом бензин, которым Вы заправляетесь, заставляет работать цилиндры? Топливная система при помощи насоса подает топливо из бензобака и смешивает его с воздухом в определенных пропорциях для того, чтобы топливно-воздушная смесь затем поступала в цилиндры. Существует три способа подачи топлива: карбюрация, впрыск во впускные каналы и непосредственный впрыск.
При карбюрации устройство, которое называется карбюратор, смешивает бензин с воздухом при подаче воздуха в двигатель.
В двигателях с впрыском топлива необходимое количество топлива впрыскивается в каждый цилиндр отдельно либо над впускным клапаном (впрыск во впускные каналы), либо в сам цилиндр (непосредственный впрыск).
Для получения более подробной информации читайте статью «Как работает система впрыска топлива».
Масло также играет очень важную роль. Система смазки обеспечивает подачу масла для каждой движущейся детали для того, чтобы они свободно двигались. Прежде всего, смазка требуется поршням (для их плавного движения в цилиндрах) и подшипникам, которые обеспечивают вращение таких деталей, как коленвал и распредвал. В большинстве автомобилей масла из поддона картера подается при помощи масляного насоса, проходит через масляный фильтр для удаления абразивных частиц, после чего под давлением поступает на подшипники и стенки цилиндра. Затем масло стекает обратно в картер, где оно собирается, после чего цикл повторяется.
Выхлопная система автомобиля Porsche 911
Теперь, когда Вы уже кое-что знаете о том, что заливается в автомобиль, давайте рассмотрим, что же из него выходит. Выхлопная система состоит из выхлопной трубы и глушителя. Если глушитель не установлен, то Вы сможете услышать звуки тысяч небольших взрывов, доносящихся из выхлопной трубы. Глушитель заглушает эти звуки. Выхлопная система также включает в себя и каталитический дожигатель выхлопных газов. Для получения более подробной информации читайте статью «Как работает каталитический дожигатель выхлопных газов».
В большинстве современных автомобилей система понижения токсичности выхлопа состоит из каталитического дожигателя выхлопных газов, и набора датчиков и приводов и компьютера, который отслеживает и регулирует происходящие процессы. Например, каталитический дожигатель использует катализатор и кислород для сжигания неотработанного топлива и некоторых других химических веществ, содержащихся в выхлопе. Датчик кислорода отвечает за количество кислорода в выхлопе, достаточное для работы катализатора, при необходимости датчик производит дополнительную регулировку.
Что еще помимо бензина питает Ваш автомобиль? Электросистема состоит из аккумулятора и генератора. Генератор соединяется с двигателем при помощи ремня и генерирует ток для зарядки аккумулятора. Аккумулятор подает 12 вольт на все системы, которым требуется электропитание (система зажигания, радио, фары, стеклоочистители, электрические стеклоподъёмники и сиденья с электрическим приводом регулировки, компьютеры и т.д.).
Теперь, когда Вы все узнали про подсистемы двигателя, мы расскажем о том, как увеличить мощность двигателя.
Увеличение мощности двигателя
Прочитав данную статью, Вы увидите, что существует множество способов увеличения показателей Вашего двигателя. Производители автомобилей постоянно экспериментируют со следующими параметрами для увеличения мощности двигателя или снижения расхода топлива.
Увеличение рабочего объема — Большой рабочий объем способствует увеличению мощности, т.к. при каждом обороте двигателя сгорает больше топлива. Увеличить рабочий объем можно, установив большие или дополнительные цилиндры. Практика показывает, что не имеет смысла устанавливать более 12 цилиндров.
Увеличение степени сжатия — Увеличение степени сжатия способствует увеличению мощности. Однако, чем сильнее происходит сжатие топливно-воздушной смеси, тем выше вероятность ее самовозгорания (еще до срабатывания свечи зажигания). Высокооктановый бензин предотвращает раннее сгорание топлива. Именно по этой причине мощные автомобили необходимо заправлять высокооктановым бензином — в их двигателях используется более высокая степень сжатия для увеличения мощности.
Увеличение объема подаваемой смеси — При увеличении подачи воздуха (и, соответственно, топлива), не изменяя размер цилиндра, можно увеличить мощность (точно также, как при увеличении размера цилиндра). Турбокомпрессоры и компрессоры наддува повышают давление поступающего воздуха, благодаря чему в цилиндр можно подать больше воздуха. Для получения более подробной информации читайте статью «Как работает турбокомпрессор».
Охлаждение поступающего воздуха — При сжатии воздуха, его температура повышается. Поэтому лучше обеспечивать подачу более холодного воздуха в цилиндр, т.к. чем выше температура воздуха, тем меньше его расширение при сгорании. По этой причине во многих двигателях с наддувом и турбонаддувом используются охладители воздуха. Охладитель воздуха — это специальный радиатор, по которому сжатый воздух проходит для охлаждения перед подачей в цилиндр. Для получения более подробной информации читайте статью «Как работает система охлаждения».
Облегчение подачи воздуха — При движении поршня вниз во время такта впуска, сопротивление воздуха может снизить мощность двигателя. Сопротивление воздуха может быть снижено благодаря установке двух впускных клапанов на каждый цилиндр. В некоторых современных автомобилях используются полированные впускные коллекторы для снижения сопротивления воздуха. Установка больших воздушных фильтров также может улучшить подачу воздуха.
Облегчение выпуска выхлопа — При выпуске выхлопа из цилиндра, сопротивление воздуха может снизить мощность двигателя. Сопротивление воздуха может быть снижено благодаря установке двух выпускных клапанов на каждый цилиндр (автомобиль с двумя впускными и двумя выпускными клапанами имеет по четыре клапана на каждый цилиндр, что увеличивает мощность двигателя — когда Вы слышите рекламу автомобиля, в которой говорится, что у него 4 цилиндра и 16 клапанов, это означает, что в двигателе установлено по четыре клапана на каждый цилиндр). Если выхлопная труба слишком узкая или сопротивление воздуха в глушителе слишком высокое, то это может создать противодавление, что также снизит мощность. В высокоэффективных выхлопных системах используются выпускные коллекторы, широкие выхлопные трубы и глушители для предотвращения образования противодавления в выхлопной системе. Поэтому, когда Вы слышите, что в автомобиле установлена «раздельная система выпуска», это значит, что для улучшения выпуска отработанных газов используется две выхлопных трубы вместо одной.
Снижение массы — Чем легче детали, тем эффективнее работает двигатель. Каждый раз, когда поршень меняет направления движения, он затрачивает энергию на то, чтобы прекратить движение в одну сторону и начать в другую. Чем легче поршень, тем меньше энергии ему требуется.
Впрыск топлива — Система впрыска топлива обеспечивает очень точное дозирование топлива для каждого цилиндра. Благодаря этому увеличивается мощность и снижается расход топлива. Для получения более подробной информации читайте статью «Как работает система впрыска топлива».
Часто задаваемые вопросы по двигателям
Ниже приведены наиболее часто задаваемые вопросы наших читателей, а также ответы на них:
Чем отличаются бензиновые и дизельные двигатели? В дизельных двигателях отсутствует свеча зажигания. Дизельное топливо подается в цилиндр, возгорание происходит под действием тепла и давления во время такта сжатия. Энергетическая плотность дизеля значительно выше, чем у бензина, поэтому дизельный двигатель рассчитан на больший пробег. Для получения более подробной информации читайте статью «Как работает дизельный двигатель».
Чем отличаются двухтактные и четырехтактные двигатели? В большинстве бензопил и лодочных моторов используются двухтактные двигатели. В двухтактном двигателе отсутствуют клапаны, а свеча зажигания дает искру каждый раз, когда поршень находится в верхней точке хода. Через отверстие в нижней части стенки цилиндра происходит впуск топлива и воздуха. Когда поршень движется вверх, сжимая смесь, свеча зажигания дает искру для начала процесса сгорания, отработанные газы выходят через другое отверстие в стенке цилиндра. В двухтактных двигателях необходимо смешивать масло с бензином, т.к. отверстия в стенках цилиндров не допускают использование уплотнительных колец для герметизации камеры сгорания. В общем, двухтактные двигатели являются достаточно мощными для своих размеров, т.к. в них на один поворот двигателя происходит в два раза больше циклов сгорания. Однако, двухтактный двигатель расходует больше бензина и сжигает большое количество масла, соответственно, он наносит больший вред экологии. Для получения более подробной информации читайте статью «Как работает двухтактный двигатель».
В этой статье Вы упоминали паровые двигатели — существуют ли какие-либо преимущества паровых двигателей или других двигателей внешнего сгорания? Единственное преимущество паровых двигателей заключается в том, что в качестве топлива можно использовать все, что горит. Например, в паровом двигателе в качестве топлива можно использовать уголь, газеты, дрова, в то время как для работы двигателя внутреннего сгорания требуется очищенное высококачественное жидкое или газообразное топливо. Для получения более подробной информации читайте статью «Как работает паровой двигатель».
Используются ли в автомобильных двигателях какие-либо другие циклы помимо цикла Отто? Как говорилось ранее, в двухтактных и дизельных двигателях используются другие циклы работы. В двигателе автомобиля Mazda Millenia используется модифицированный цикл Отто, который называется цикл Миллера. В газотурбинных двигателях используется цикл Брайтона. В дизельных ротационных двигателях Ванкеля используется цикл Отто, однако он происходит совершенно по-другому в отличие от четырехтактных поршневых двигателей.
Зачем нужно устанавливать восемь цилиндров? Почему нельзя установить один большой цилиндр с таким же рабочим объемом, как у восьми цилиндров? По ряду причин в 4.0л двигателе используется восемь цилиндров объемом пол-литра каждый, а не один большой 4-литровый цилиндр. Основная причина — это равномерность работы. V-образный восьмицилиндровый двигатель работает более равномерно, т.к. в нем происходит восемь взрывов с равными интервалами вместо одного сильного взрыва. Другая причина — это начальный крутящий момент. Когда Вы заводите V-образный восьмицилиндровый двигатель, Вам необходимы только два цилиндра (1л) во время их тактов сжатия, если использовать один большой цилиндр, то придется производить сжатие 4 литров.
Чем 4-цилиндровый двигатель отличается от V-образного шестицилиндрового двигателя?
Количество цилиндров в двигателе играет важную роль в его мощности. Каждый цилиндр имеет поршень, который движется внутри него, эти поршни соединены с коленвалом и вращают его. Чем больше используется поршней, тем больше происходит сгораний топлива в определенный момент времени. Это означает, что за меньшее время может быть выработано больше мощности.
4-цилиндровые двигатели обычно имеют «прямое» или «линейное» расположение цилиндров, в то время как в 6-цилиндровых двигателях используется более компактное V-образное расположение, поэтому они и называются V-образные 6-цилиндровые двигатели. Американские производители автомобилей остановили свой выбор на V-образных 6-цилиндровых двигателях, т.к. являются более мощными и тихими, оставаясь при этом достаточно легкими и компактными для установки в автомобили.
4-цилиндровый двигатель с линейным расположением цилиндров автомобиля Lotus Elise
Исторически сложилось так, что американские автовладельцы отвернулись от 4-цилиндровых двигателей, считая их медленными, слабыми, работающими неравномерно и дающими слабое ускорение. Однако, когда такие японские производители автомобилей, как Honda и Toyota стали устанавливать мощные 4-цилиндровые двигатели в 1980-х и 90-х, американцы по достоинству оценили эти компактные двигатели. Даже, несмотря на то, что такие японские автомобили, как Toyota Camry имели огромный успех по сравнению с аналогичными моделями американских производителей, в США продолжался выпуск автомобилей с 6-цилиндровыми двигателями, т.к. считалось, что американцам необходимы мощные автомобили. На сегодняшний день, в связи с ростом цен на бензин и обострившейся экологической ситуацией, Детройт переходит на 4-цилиндровые двигатели благодаря их низкому расходу топлива и меньшим выбросам в атмосферу.
3,8л V-образный 6-цилиндровый двигатель с турбонаддувом автомобиля Nissan GT-R.
Что касается будущего 6-цилиндровых двигателей, то за последние годы были максимально устранены различия между 4-цилиндровыми и 6-цилиндровыми двигателями. Для того, чтобы соответствовать требованиям низкого расхода бензина и уровня выхлопных газов, производители приложили много усилий по улучшению работы 6-цилиндровых двигателей. Большинство современных автомобилей с 6-цилиндровыми двигателями соответствуют стандартам расхода топлива уровня выхлопов, установленных для компактных 4-цилиндровых двигателей. Таким образом, различия в эффективности и мощности этих двух типов двигателей ослабевают, и принятие решения о покупке 4-цилиндрового или 6-цилиндрового двигателя сводится к их стоимости. Что касается моделей автомобильных, доступных с обоими типами двигателей, конфигурация с 4-цилиндровым двигателем стоит дешевле до $1000 по сравнению с 6-цилиндровым. Таким образом, независимо от мощности автомобиля, 4-цилиндровый двигатель поможет Вам сэкономить.
И, напоследок: Не стоит пытаться установить 6-цилиндровый двигатель на автомобиль, в котором изначально стоял 4-цилиндровый. Переоборудование автомобиля с 4-цилиндровым двигателем для установки 6-цилиндрового может обойтись Вам дороже, чем покупка нового автомобиля.
Источник: http://www.howstuffworks.com/
www.exist.ru
Устройство двигателя внутреннего сгорания простыми словами
Устройство двигателя внутреннего сгорания
В этой статье поговорим об устройстве двигателя внутреннего сгорания узнаем принцип его работы. Рассмотрим его в разрезе. Несмотря на то, что двигатель внутреннего сгорания был изобретён уже очень давно, но он до сих пор пользуется огромной популярностью. Правда за большое количество времени конструкция двигателя внутреннего сгорания претерпела различные изменения.
Усилия инженеров постоянно направлены на облегчения веса двигателя, улучшения экономичности, увеличение мощности, а также уменьшения выброса вредных веществ.
Двигатели бывают бензиновые и дизельные. Также встречаются роторные и газотурбинные двигатели которые используются намного реже. О них мы поговорим в других статьях.
По расположению цилиндров двс бывают рядные,V- образные и опозитные. По количеству цилиндров 2,4,6,8,10,12,16. Встречаются и 5 цилиндровые двигатели внутреннего сгорания.
У каждой компоновки есть свои преимущества например рядный 6-ти цилиндровый двигатель это хорошо сбалансированный , но склонен к перегреву мотор. У V- образных двигателей другое преимущество они занимают меньше место под капотом, но при этом затрудняют обслуживание из-за ограниченного доступа. Раньше встречались и рядные 8 цилиндровые двигатели вероятней всего их не стало из-за сильной склонности к перегреву и они занимали много места под капотом.
. По типу работы двс бывают двух типов: двух тактные и четырех тактные. Двух тактные двигатели внутреннего сгорания в основном применяются на мотоциклах. В автомобилях практически всегда использовались 4 тактные двигатели.
Устройство двс
Рассмотрим двигатель в разрезе
Двигатель внутреннего сгорания состоит из следующих компонентов и вспомогательных систем.
1) Блок цилиндров. Блок цилиндров и является главным телом двигателя в котором и происходит работа поршней. Обычно состоит из чугуна и обладает охладительной рубашкой для охлаждения.
2) Механизм ГРМ. Газораспределительный механизм регулирует подачу топливно-воздушной смеси и отвод выхлопных газов. С помощью кулачков распредвала которые воздействуют на пружины клапанов. Клапана открываются либо, закрываются в зависимости от такта двигателя. При открытии впускных клапанов цилиндры наполняются топливно-воздушной смесью. При открытии выпускных клапанов происходит отвод выхлопных газов.
3) Поршневая группа. Благодаря энергии взрыва топливно-воздушной смеси поршень опускается вниз. Через шатун он передает энергию на коленвал. Поршневая группа состоит из: поршня, поршневых колец, поршневого пальца ( который прочно соединяется с шатуном). Благодаря поршневым кольцам. Поршень плотно прилегает к стенкам цилиндров. Более подробно про устройство поршня можно узнать здесь.
4) КШМ- Кривошипно-шатунный механизм. Благодаря передаче энергии шатуна на коленвал совершается полезная работа.
5) Масляный поддон. В масляном поддоне находится моторное масло которое и используется системой смазки для смазывания подшипников и компонентов двс.
6) Система охлаждения. Благодаря системе охлаждения двигатель внутреннего сгорания поддерживает оптимальную температуру. Система охлаждения состоит из: помпы, радиатора, термостата, патрубков охлаждения , а также охладительной рубашки.
7) Система смазки. Система смазки служит для защиты компонентов двигателя от прежде временного износа. Кроме того благодаря моторному маслу в двигателе внутреннего сгорания происходит охлаждение и защита от коррозии. Система смазки состоит из: масляного насоса, масляного фильтра, масляных магистралей и масляного поддона.
8) Система питания. Система питания обеспечивает своевременную подачу топлива. Различается на 3 вида карбюратор, моновпрыск и инжектор.
Узнать более подробно о том, что лучше карбюратор или инжектор можно перейдя по ссылке.
В карбюраторе топливно-воздушная смесь готовиться в карбюраторе для последующей подачи. Карбюратор обладает механическим топливным насосом.
Моновпрыск это по сути переход от карбюратора к инжектору или промежуточное звено. Благодаря блоку управления на одну единственную форсунку подаётся команда о необходимом количестве топлива.
Инжектор. Инжекторные системы топлива обладают. ЭБУ- электронный блок управления, форсунки, топливная рампа. Благодаря командам ЭБУ на форсунки подаётся сигнал о том какое количество топлива необходимо в данный момент. Про ЭБУ более подробно можно узнать здесь.
На сегодняшний момент это самые распространенные топливные системы. Так как обладают рядом преимуществ. Экономичность, экологичность и лучшая отдача по сравнению с моновпрыском и карбюратором.
Также существует прямой впрыск топлива. Где форсунки впрыскивают топливо непосредственно в камеру сгорания , не используется часто по причине более сложной конструкции и меньшей надёжности по сравнению с распределительным впрыском. Преимущество такой конструкции в лучшей экономичности и экологичности.
9) Система зажигания. Система зажигания служит для воспламенения топливно-воздушной смеси. Состоит из высоковольтных проводов, катушек зажигания, свеч зажигания. Стартер запускает двигатель внутреннего сгорания. Более подробно о стартере можно узнать перейдя по ссылке.
10) Маховик. Главной задачей маховика является запуск двс с помощью стартера через коленвал.
Принцип работы
Двигатель внутреннего сгорания совершает 4 цикла или такта.
1) Впуск. На этой стадии происходит впуск топливно-воздушной смеси.
2) Сжатие. При сжатии происходит сжатие поршнем топливно-воздушной смеси.
3) Рабочий ход. Поршень под давлением газов отправляется в НМТ( нижнюю мертвую точку). Поршень передает энергию на шатун, затем через шатун передается энергия на коленвал. Таким образом происходит обмен энергии газов на полезную механическую работу.
4) Выпуск. Поршень отправляется вверх. Выпускные клапана открываются, чтобы выпустить продукты распада.
Инновации двигателя внутреннего сгорания
1) Использование в двс лазеров для воспламенения топлива. По сравнению со свечами зажигания у лазеров будет проще настройка угла зажигания и будет большая мощность. Обычные свечи при сильной искре быстро выходят из строя.
2) Технология FreeValve эта технология подразумевает двигатель без распредвалов. Вместо распредвалов клапанами управляют индивидуальные приводы на каждый клапан. Экологичность и экономичность таких двс выше. Технология разработана дочерней компанией Koniesseg и имеет схожее название FreeValve. Технология пока сырая, но уже продемонстрировала ряд преимуществ. Что будет дальше время покажет.
3) Разделение двигателей на холодную и горячую части. Суть технологии в том, что двигатель делится на две части. В холодной будет происходить впуск и сжатие так как эти стадии более эффективно будут происходить в холодной части. Благодаря этой технологии инженеры обещают улучшение производительности на 30-40%. В горячей части будут происходить воспламенение и выхлоп.
А о каких будущих технологиях двигателя внутреннего сгорания Вы слышали обязательно поделитесь этим в комментариях.
как приготовить пирог на сковороделобановский харьков
Click to rate this post!
[Total: 0 Average: 0]
germanyworld.ru
Как работает двигатель?
Двигатель автомобиля может выглядеть как большая запутанная мешанина металлических частей, трубок и проводов для непосвященных. В то же время двигатель — это «сердце» почти любого автомобиля — 95% всех машин работают на двигателе внутреннего сгорания.
В этой статье мы обсудим работу двигателя внутреннего сгорания: его общий принцип, изучим конкретные элементы и фазы работы двигателя, узнаем, как именно потенциальная топлива преобразуется во вращательную силу, и постараемся ответить на следующие вопросы: как работает двигатель внутреннего сгорания, какие бывают двигатели и их типы и что означают те или иные параметры и характеристики двигателя? И, как всегда, всё это просто и доступно, как дважды два.
Главная цель бензинового двигателя автомобиля заключается в преобразовании бензина в движение, чтобы Ваш автомобиль мог двигаться. В настоящее время самый простой способ создать движение от бензина — это попросту сжечь его внутри двигателя. Таким образом, автомобильный «движок» является двигателем внутреннего сгорания — т.е. сгорание бензина происходит внутри него.
Существуют различные виды двигателей внутреннего сгорания. Дизельные двигатели являются одной из форм, а газотурбинные — совсем другой. Каждый из них имеет свои преимущества и недостатки.
Ну, как Вы заметите, раз существует двигатель внутреннего сгорания, то должен существовать и двигатель внешнего сгорания. Паровой двигатель в старомодных поездах и пароходах как раз таки и является лучшим примером двигателя внешнего сгорания. Топливо (уголь, дерево, масло, любое другое) в паровой машине горит вне двигателя для создания пара, и пар создаёт движение внутри двигателя. Разумеется, двигатель внутреннего сгорания является намного более эффективным (как минимум потребляет гораздо меньше топлива на километр пути автомобиля), чем внешнего сгорания, кроме того, двигатель внутреннего сгорания намного меньше по размерам, чем эквивалентный по мощности двигатель внешнего сгорания. Это объясняет, почему мы не видим ни одного автомобиля, похожего на паровоз.
А теперь давайте посмотрим более подробно, как же работает двигатель внутреннего сгорания.
Как работает двигатель?
Давайте рассмотрим принцип, лежащий в любом возвратно-поступательном движении двигателя внутреннего сгорания: если Вы поместите небольшое количество высокоэнергичного топлива (например, бензина) в небольшое закрытое пространство и зажжёте его (это топливо), то выделится невероятное количество энергии в виде расширяющегося газа. Вы можете использовать эту энергию, к примеру, для приведения в движение картофелины. В этом случае энергия преобразуется в движение этой картофелины. Например, если Вы в трубу, у которой один конец плотно закрыт, а другой — открыт, нальёте немного бензина, а затем засунете картофелину и подожжёте бензин, то его взрыв спровоцирует приведение в движение этой картофелины за счёт выдавливания её взрывающимся бензином, таким образом, картофелина подлетит высоко в небо, если Вы направите трубу вверх. Это мы кратко описали принцип действия старинной пушки. Но Вы также можете использовать такую энергию бензина в более интересных целях. Например, если Вы можете создать цикл взрывов бензина в сотни раз в минуту, и если Вы сможете использовать эту энергию в полезных целях, то знайте, что у Вас уже есть ядро для двигателя автомобиля!
Почти все автомобили в настоящее время используют то, что называется четырёхтактным циклом сгорания для преобразования бензина в движение. Четырёхтактный цикл также известен как цикл Отто — в честь Николая Отто, который изобрел его в 1867 году. Итак, вот они, эти 4 такта работы двигателя:
Такт впуска топлива
Такт сжатия топлива
Такт сгорания топлива
Такт выпуска отработавших газов
Вроде бы уже всё понятно из этого, не так ли? Вы можете посмотреть ниже на рисунке, что элемент, который называется поршень, заменяет картошку в описанной нами ранее «картофельной пушке». Поршень соединен с коленчатым валом с помощью шатуна. Только не пугайтесь новых терминов — их, на самом деле не так много в принципе работы двигателя!
На рисунке буквами обозначены следующие элементы двигателя:
A — Распределительный вал B — Крышка клапанов C — Выпускной клапан D — Выхлопное отверстие E — Головка цилиндра F — Полость для охлаждающей жидкости G — Блок двигателя H — Маслосборник I — Поддон двигателя J — Свеча зажигания K — Впускной клапан L — Впускное отверстие M — Поршень N — Шатун O — Подшипник шатуна P — Коленчатый вал
Вот что происходит, когда двигатель проходит свой полный четырёхтактный цикл:
Начальное положение поршня — в самом верху, в этот момент открывается впускной клапан, и поршень движется вниз, таким образом, засасывая в цилиндр приготовленную смесь бензина и воздуха. Это такт впуска. Всего лишь крошечная капля бензина должна смешаться с воздухом, чтобы всё это работало.
Когда поршень достигает своей нижней точки, то впускной клапан закрывается, а поршень начинает перемещаться обратно вверх (бензин оказывается в «западне»), сжимая эту смесь из топлива и воздуха. Сжатие впоследствии сделает взрыв мощнее.
Когда поршень достигает верхней точки своего хода, свеча зажигания испускает искру, порождённую напряжением более десятка тысяч Вольт, чтобы зажечь бензин. Происходит детонация, и бензин в цилиндре взрывается, с невероятной силой толкая поршень вниз.
После того, как поршень снова достигает дна своего хода, настаёт очередь открываться выпускному клапану. Затем поршень движется вверх (это происходит уже по инерции) и отработавшая смесь бензина и воздуха выходит через выхлопное отверстие из цилиндра, чтобы отправиться в своё путешествие до выхлопной трубы и далее в верхние слои атмосферы.
Теперь, когда клапан снова в самом верху, двигатель готов к следующему циклу, так что он всасывает следующую порцию смеси воздуха и бензина, чтобы ещё сильнее раскрутить коленчатый вал, который, собственно и передаёт своё кручение далее через трансмиссию к колёсам. Теперь посмотрите ниже, как работает двигатель во всех своих четырёх тактах.
Более наглядно работу двигателя внутреннего сгорания Вы можете увидеть на двух анимациях ниже:
Как работает двигатель — анимация
Обратите внимание, что движение, которое создаётся работой двигателя внутреннего сгорания, является вращением, в то время как движение, создаваемое «картофельной пушкой», является линейным (прямым). В двигателе линейное движение поршней преобразуется во вращательное движение коленчатого вала. Вращательное движение нам нужно, потому что мы планируем повернуть наши колёса автомобиля.
Теперь давайте посмотрим на все части, которые работают вместе в дружной команде, чтобы это произошло, начиная с цилиндров!
Ядром двигателя является цилиндр с поршнем, который двигается вверх и вниз внутри цилиндра. Двигатель, описанный выше, имеет один цилиндр. Казалось бы, что ещё нужно для автомобиля?! А вот и нет, автомобилю для комфортной езды на нём нужны по меньшей мере ещё 3 таких цилиндра с поршнями и всеми необходимыми этой парочке атрибутами (клапанами, шатунами и так далее), а вот один цилиндр подойдёт разве что для большинства газонокосилок. Посмотрите — ниже на анимации Вы увидите работу 4-хцилиндрового двигателя:
Типы двигателей
Автомобили чаще всего имеют четыре, шесть, восемь и даже десять, двенадцать и шестнадцать цилиндров (последние три варианта устанавливают, в основном на спортивные автомобили и болиды). В многоцилиндровом двигателе все цилиндры, как правило, расположены одним из трёх способов:
Рядный
V-образный
Оппозитный
Вот они — все три типа расположения цилиндров в двигателе:
Рядное расположение 4-х цилиндров
Оппозитное расположение 4-х цилиндров
V-образное расположение 6 цилиндров
Различные конфигурации имеют разные преимущества и недостатки с точки зрения вибрации, стоимости производства и характеристик формы. Эти преимущества и недостатки делают их более подходящими для использования некоторых конкретных транспортных средств. Так, 4-хцилиндровые двигатели редко имеет смысл делать V-образными, таким образом, они обычно рядные; а 8-цилиндровые двигатели делают чаще с V-образным расположением цилиндров.
Теперь давайте наглядно посмотрим, как работает система впрыска топлива, масло и другие узлы в двигателе:
Давайте рассмотрим некоторые ключевые детали двигателя более подробно:
Свеча зажигания обеспечивает искру, которая зажигает воздушно-топливную смесь, так, чтобы происходило сгорание. Искра должна произойти в нужное время, чтобы двигатель работал должным образом.
Клапаны — впускные и выпускные — также должны открываться в строго нужное время, чтобы впустить воздух и топливо и выпустить отработавшие газы. Обратите внимание, что оба клапана закрыты во время сжатия и сгорания так, что воздушно-топливная смесь плотно «замурована» в цилиндре.
Поршень представляет собой цилиндрический кусок металла, который движется вверх и вниз внутри цилиндра.
Поршневые кольца. Мы их пока ещё не видели на рисунках, но это довольно часто употребляемая вещь, так как от их износа зависит многое в работе двигателя. Поршневые кольца огибают поршень и упираются во внутреннюю поверхность цилиндра, двигаются вверх/вниз вместе с поршнем и обеспечивают уплотнение между наружным краем поршня и внутренней кромкой цилиндра. Кольца служат двум целям: предотвращают утечку топлива в масляный отстойник во время сжатия и горения и удерживают масло в картере от утечки в область горения, где оно может сгореть из-за невероятно высокой температуры. Большинство автомобилей с такими симптомами как повышенный расход топлива и масла, чёрный дым из глушителя, и с пробегом более 100 тысяч километров, попросту имеют изношенные кольца, которые больше не «запечатывают» поршень должным образом.
Шатун соединяет поршень с коленчатым валом. Он может поворачиваться на обоих концах так, что его угол может меняться в то время как поршень движется и когда коленчатый вал поворачивается.
Коленчатый вал крутится за счёт движения поршня.
Картер окружает коленчатый вал. Он содержит некоторое количество машинного масла, которое собирает на дне отстойника.
А теперь внимание! На основе всего прочитанного посмотрим на полный цикл работы двигателя со всеми его элементами:
Полный цикл работы двигателя
Далее мы узнаем, что может помешать работе двигателя.
Почему двигатель не работает?
Допустим, Вы выходите утром к машине и начинаете её заводить, но она не заводится. Что может быть не так? Теперь, когда Вы знаете, как работает двигатель, можно понять основные вещи, которые могут помешать двигателю завестись. Три фундаментальные вещи могут случиться:
Плохая топливная смесь
Отсутствие сжатия
Отсутствие искры
Да, есть ещё тысячи незначительных вещей, которые могут создать проблемы, но указанная «большая тройка» является чаще всего следствием или причиной одной из них. На основе простого представления о работе двигателя мы можем составить краткий список того, как эти проблемы влияют на двигатель.
Плохая топливная смесь может быть следствием одной из причин:
У Вас попросту закончился в баке бензин, и двигатель пытается завестись от воздуха.
Воздухозаборник может быть забит, поэтому в двигатель поступает топливо, но ему не хватает воздуха, чтобы сдетонировать.
Топливная система может поставлять слишком много или слишком мало топлива в смесь, а это означает, что горение не происходит должным образом.
В топливе могут быть примеси (а для российского качества бензина это особенно актуально), которые мешают топливу полноценно гореть.
Отсутствие сжатия — если заряд воздуха и топлива не могут быть сжаты должным образом, процесс сгорания не будет работать как следует. Отсутствие сжатия может происходить по следующим причинам:
Поршневые кольца изношены (позволяя воздуху и топливу течь мимо поршня при сжатии)
Впускные или выпускные клапаны не герметизируются должным образом, снова открывая течь во время сжатия
Появилось отверстие в цилиндре.
Отсутствие искры может быть по ряду причин:
Если свечи зажигания или провод, идущий к ним, изношены, искра будет слабой.
Если провод повредился или попросту отсутствует или если система, которая посылает искру по проводу, не работает должным образом.
Если искра происходит либо слишком рано или слишком поздно в цикле, топливо не будет зажжено в нужное время, и это может вызвать всевозможные проблемы.
И вот ещё ряд причин, по которым двигатель может не работать, и здесь мы затронем некоторые детали за пределами двигателя:
Если аккумулятор мёртв, Вы не сможете прокрутить двигатель, чтобы запустить его.
Если подшипники, которые позволяют коленчатому валу свободно вращаться, изношены, коленчатый вал не сможет провернуться, поэтому двигатель не сможет работать.
Если клапаны не открываются и не закрываются в нужное время или не работают вообще, воздух не сможет войти, а выхлопы — выйти, поэтому двигатель опять-таки не сможет работать.
Если кто-то из хулиганских побуждений засунул картошку в выхлопную трубу, выпускные газы не смогут выйти из цилиндра, и двигатель снова не будет работать.
Если в двигателе недостаточно масла, то поршень не сможет двигаться вверх и вниз свободно в цилиндре, что затруднит или сделает невозможным нормальную работу двигателя.
В правильно работающем двигателе все эти факторы находятся в пределах допуска. Как Вы можете видеть, двигатель имеет ряд систем, которые помогают ему сделать свою работу преобразования топлива в движение безупречной. Мы же рассмотрим различные подсистемы, используемые в двигателях, в следующих разделах.
Большинство подсистем двигателя может быть реализована с использованием различных технологий, и лучшие технологии могут значительно повысить производительность двигателя. Вот почему развитие автомобилестроения продолжается высочайшими темпами, ведь конкуренция среди автоконцернов достаточно велика, чтобы вкладывать большие деньги в каждую дополнительно выжатую лошадиную силу из двигателя при том же объёме. Давайте посмотрим на различные подсистемы, используемые в современных двигателях, начиная с работы клапанов в двигателе.
Как работают клапаны?
Система клапанов состоит из, собственно, клапанов и механизма, который открывает и закрывает их. Система открытия и закрытия их называется распределительным валом. Распределительный вал имеет специальные детали на своей оси, которые движут клапаны вверх и вниз, как показано на рисунке ниже.
Большинство современных двигателей имеют то, что называют накладными кулачками. Это означает, что вал расположен над клапанами, как Вы видите на рисунке. Старые двигатели используют распределительный вал, расположенный в картере возле коленчатого вала. Распределительный вал, крутясь, двигает кулачок выступом вниз таким образом, чтобы он продавливал клапан вниз, создавая зазор для прохода топлива или выпуска отработавших газов. Ремень ГРМ или цепной привод приводится в движение коленчатым валом и передаёт кручение от него к распределительному валу так, что клапаны находятся в синхронизации с поршнями. Распределительный вал всегда крутится в один-два раза медленнее коленчатого вала. Многие высокопроизводительные двигатели имеют четыре клапана на цилиндр (два для приёма топлива внутрь и два для вытяжки отработавшей смеси).
Как работает система зажигания?
Система зажигания производит заряд высокого напряжения и передаёт его к свечам зажигания с помощью проводов зажигания. Заряд сначала проходит к катушке зажигания (эдакому дистрибьютору, который распределяет подачу искры по цилиндрам в определённое время), которую Вы можете легко найти под капотом большинства автомобилей. Катушка зажигания имеет один провод, идущий в центре и четыре, шесть, восемь проводов или больше в зависимости от количества цилиндров, которые выходят из него. Эти провода зажигания отправляют заряд к каждой свече зажигания. Двигатель получает такую искру по времени таким образом, что только один цилиндр получает искру от распределителя в один момент времени. Такой подход обеспечивает максимальную гладкость работы двигателя.
Как работает охлаждение?
Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует через проходы (каналы) вокруг цилиндров, а затем проходит через радиатор, чтобы тот её максимально охладил. Однако, существуют такие модели автомобилей (в первую очередь Volkswagen Beetle (Жук)), а также большинство мотоциклов и газонокосилок, которые имеют двигатель с воздушным охлаждением. Вы вероятно, видел такие двигатели с воздушным охлаждением, сбоку которых расположены эдакие плавники — ребристая поверхность, украшающие снаружи каждый цилиндр, чтобы помочь рассеять тепло.
Воздушное охлаждение делает двигатель легче, но горячее, и как правило, уменьшается срок службы двигателя и общая производительность. Так что теперь Вы знаете, как и почему Ваш двигатель остаётся не перегретым.
Как работает пусковая система?
Повышение производительности Вашего двигателя является большим делом, но важнее то, что именно происходит, когда Вы поворачиваете ключ, чтобы запустить его! Пусковая система состоит из стартера с электродвигателем. Когда Вы поворачиваете ключ зажигания, стартер крутит двигатель на несколько оборотов, чтобы процесс горения начал свою работу, и остановить его смог только поворот ключа в обратную сторону, когда перестаёт подаваться искра в цилиндры, и двигатель, таким образом, глохнет.
Стартер же имеет мощный электродвигатель, который вращает холодный двигатель внутреннего сгорания. Стартер — это всегда довольно мощный и, следовательно, «кушающий» ресурсы аккумулятора двигатель, ведь должен преодолеть:
Всё внутреннее трение, вызванное поршневыми кольцами и усугубляющееся холодным непрогретым маслом.
Давление сжатия любого цилиндра (цилиндров), которое происходит в процессе такта сжатия.
Сопротивление, оказываемое открытием и закрытием клапанов распределительным валом.
Все иные процессы, непосредственно связанные с двигателем, в том числе сопротивление водяного насоса, масляного насоса, генератора и т.д.
Мы видим, что стартеру необходимо очень много энергии. Автомобиль чаще всего использует 12-вольтовую электрическую систему, и сотни ампер электричества должны поступать в стартер.
Как работает впрыск и смазочная система?
Когда дело доходит ежедневного обслуживания автомобиля, Ваша первая забота, вероятно, состоит в проверке количества бензина в Вашем автомобиле. А как бензин попадает из топливного бака в цилиндры? Топливная система двигателя высасывает бензин из бака с помощью топливного насоса, который находится в баке, и смешивает его с воздухом так, чтобы надлежащая смесь воздуха и топлива могла протекать в цилиндры. Топливо поставляется в одном из трёх распространённых способов: карбюратор, впрыск топлива и система непосредственного впрыска топлива.
Карбюраторы на сегодняшний день сильно устарели, и их не помещают в новые модели автомобилей. В инжекторном двигателе нужное количество топлива впрыскивается индивидуально в каждый цилиндр либо прямо в впускной клапан (впрыск топлива) или непосредственно в цилиндр (непосредственный впрыск топлива).
Масло также играет важную роль. Идеально и правильно смазанная система гарантирует, что каждая подвижная часть в двигателе получает масло так, что она может легко перемещаться. Две главные части, нуждающиеся в масле — это поршень (а, точнее, его кольца) и любые подшипники, которые позволяют таким элементам, как коленчатый и другие валы, свободно вращаться. В большинстве автомобилей масло всасывается из масляного поддона масляным насосом, проходит через масляный фильтр для удаления частиц грязи, а затем брызгается под высоким давлением на подшипники и стенки цилиндра. Затем масло стекает в отстойник, где снова собирается, и цикл повторяется.
Система выпуска отработавших газов
Теперь, когда мы знаем о ряде вещей, которые мы положили (налили) в свой автомобиль, давайте посмотрим на другие вещи, которые выходят из него. Система выпуска включает в себя выхлопную трубу и глушитель. Без глушителя Вы бы услышали звук тысяч маленьких взрывов из своей выхлопной трубы. Глушитель гасит звук. Выхлопная система также включает в себя каталитический нейтрализатор, который использует катализатор и кислород, чтобы сжечь всё неиспользованное топливо и некоторые другие химические веществ в выхлопных газах. Таким образом, Ваш автомобиль соответствует определённым евростандартам по уровню загрязнения воздуха.
Что ещё есть, кроме всего вышеперечисленного в автомобиле? Электрическая система состоит из аккумулятора и генератора. Генератор подключен к двигателю ремнём и вырабатывает электроэнергию для зарядки аккумулятора. Аккумулятор выдаёт 12-вольтовый заряд электрической энергии, доступной ко всему в машине, нуждающемуся в электроэнергии (системе зажигания, магнитоле, фарам, стеклоочистителям, электрическим стеклоподъемникам, приводу сидений, бортовому компьютеру и ещё множеству устройств) посредством проводки автомобиля.
Теперь можно сказать, что Вы знаете всё об основах главных подсистем двигателей!
howcarworks.ru
Принцип работы двигателя внутреннего сгорания
Современный автомобиль, чаще всего, приводится в движение двигателем внутреннего сгорания. Таких двигателей существует огромное множество. Различаются они объемом, количеством цилиндров, мощностью, скоростью вращения, используемым топливом (дизельные, бензиновые и газовые ДВС). Но, принципиально, устройство двигателя внутреннего сгорания, похоже.
Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания? Про внутреннее сгорание понятно. Внутри двигателя сгорает топливо. А почему 4 такта двигателя, что это такое? Действительно, бывают и двухтактные двигатели. Но на автомобилях они используются крайне редко.
Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части. Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ).
Первый такт — такт впуска
Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.
Второй такт — такт сжатия
Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.
Третий такт — рабочий ход
Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля.
После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.
Четвертый такт — такт выпуска
Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.
После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.
РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:
autoustroistvo.ru
Устройство и принцип работы двигателя внутреннего сгорания (18
Для того, чтобы понять принцип работы двигателя, нужно иметь некоторые представления о самом двигателе и его строении. Давайте разберемся со всем более подробно: Смотрите также: Вся правда о полном приводе
В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.
Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.
Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.
Технические характеристики двигателя.Характеристики двигателя При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра. Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт. Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.
Принцип работы двигателя внутреннего сгорания Современный автомобиль, чаше всего, приводится в движение двигателем внутреннего сгорания. Таких двигателей существует огромное множество. Различаются они объемом, количеством цилиндров, мощностью, скоростью вращения, используемым топливом (дизельные, бензиновые и газовые ДВС). Но, принципиально, устройство двигателя внутреннего сгорания, похоже. Как работает двигатель и почему называется четырехтактным двигателем внутреннего сгорания? Про внутреннее сгорание понятно. Внутри двигателя сгорает топливо. А почему 4 такта двигателя, что это такое? Действительно, бывают и двухтактные двигатели. Но на автомобилях они используются крайне редко. Четырехтактным двигатель называется из-за того, что его работу можно разделить на четыре, равные по времени, части. Поршень четыре раза пройдет по цилиндру – два раза вверх и два раза вниз. Такт начинается при нахождении поршня в крайней нижней или верхней точке. У автомобилистов-механиков это называется верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ). Первый такт — такт впуска
Первый такт, он же впускной, начинается с ВМТ (верхней мертвой точки). Двигаясь вниз, поршень, всасывает в цилиндр топливовоздушную смесь. Работа этого такта происходит при открытом клапане впуска. Кстати, существует много двигателей с несколькими впускными клапанами. Их количество, размер, время нахождения в открытом состоянии может существенно повлиять на мощность двигателя. Есть двигатели, в которых, в зависимости от нажатия на педаль газа, происходит принудительное увеличение времени нахождения впускных клапанов в открытом состоянии. Это сделано для увеличения количества всасываемого топлива, которое, после возгорания, увеличивает мощность двигателя. Автомобиль, в этом случае, может гораздо быстрее ускориться.
Второй такт — такт сжатия
Следующий такт работы двигателя – такт сжатия. После того как поршень достиг нижней точки, он начинает подниматься вверх, тем самым, сжимая смесь, которая попала в цилиндр в такт впуска. Топливная смесь сжимается до объемов камеры сгорания. Что это за такая камера? Свободное пространство между верхней частью поршня и верхней частью цилиндра при нахождении поршня в верхней мертвой точке называется камерой сгорания. Клапаны, в этот такт работы двигателя закрыты полностью. Чем плотнее они закрыты, тем сжатие происходит качественнее. Большое значение имеет, в данном случае, состояние поршня, цилиндра, поршневых колец. Если имеются большие зазоры, то хорошего сжатия не получится, а соответственно, мощность такого двигателя будет гораздо ниже. Компрессию можно проверить специальным прибором. По величине компрессии можно сделать вывод о степени износа двигателя.
Третий такт — рабочий ход
Третий такт – рабочий, начинается с ВМТ. Рабочим он называется неслучайно. Ведь именно в этом такте происходит действие, заставляющее автомобиль двигаться. В этом такте в работу вступает система зажигания. Почему эта система так называется? Да потому, что она отвечает за поджигание топливной смеси, сжатой в цилиндре, в камере сгорания. Работает это очень просто – свеча системы дает искру. Справедливости ради, стоит заметить, что искра выдается на свече зажигания за несколько градусов до достижения поршнем верхней точки. Эти градусы, в современном двигателе, регулируются автоматически «мозгами» автомобиля. После того как топливо загорится, происходит взрыв – оно резко увеличивается в объеме, заставляя поршень двигаться вниз. Клапаны в этом такте работы двигателя, как и в предыдущем, находятся в закрытом состоянии.
Четвертый такт — такт выпуска
Четвертый такт работы двигателя, последний – выпускной. Достигнув нижней точки, после рабочего такта, в двигателе начинает открываться выпускной клапан. Таких клапанов, как и впускных, может быть несколько. Двигаясь вверх, поршень через этот клапан удаляет отработавшие газы из цилиндра – вентилирует его. От четкой работы клапанов зависит степень сжатия в цилиндрах, полное удаление отработанных газов и необходимое количество всасываемой топливно-воздушной смеси.
После четвертого такта наступает черед первого. Процесс повторяется циклически. А за счет чего происходит вращение – работа двигателя внутреннего сгорания все 4 такта, что заставляет поршень подниматься и опускаться в тактах сжатия, выпуска и впуска? Дело в том, что не вся энергия, получаемая в рабочем такте, направляется на движение автомобиля. Часть энергии идет на раскручивание маховика. А он, под действием инерции, крутит коленчатый вал двигателя, перемещая поршень в период «нерабочих» тактов.
Газораспределительный механизм
Газораспределительный механизм (ГРМ) предназначен для впрыска топлива и выпуска отработанных газов в двигателях внутреннего сгорания. Сам механизм газораспределения делится на нижнеклапанный, когда распределительный вал находится в блоке цилиндров, и верхнеклапанный. Верхнеклапанный механизм подразумевает нахождение распредвала в головке блока цилиндров (ГБЦ). Существуют и альтернативные механизмы газораспределения, такие как гильзовая система ГРМ, десмодромная система и механизм с изменяемыми фазами. Для двухтактных двигателей механизм газораспределения осуществляется при помощи впускных и выпускных окон в цилиндре. Для четырехтактных двигателей самая распространенная система верхнеклапанная, о ней и пойдет речь ниже.
Устройство ГРМ В верхней части блока цилиндров находится ГБЦ (головка блока цилиндров) с расположенными на ней распределительным валом, клапанами, толкателями или коромыслами. Шкив привода распредвала вынесен за пределы головки блока цилиндров. Для исключения протекания моторного масла из-под клапанной крышки, на шейку распредвала устанавливается сальник. Сама клапанная крышка устанавливается на масло- бензо- стойкую прокладку. Ремень ГРМ или цепь одевается на шкив распредвала и приводится в действие шестерней коленчатого вала. Для натяжения ремня используются натяжные ролики, для цепи натяжные «башмаки». Обычно ремнем ГРМ приводится в действие помпа водяной системы охлаждения, промежуточный вал для системы зажигания и привод насоса высокого давления ТНВД (для дизельных вариантов). С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.
Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя. Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных. Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей. Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.
Принцип работы ГРМ
Весь процесс газораспределения сводится к синхронному вращению коленчатого вала и распределительного вала. А так же открыванию впускных и выпускных клапанов в определенном месте положения поршней. Для точного расположения распредвала относительно коленвала используются установочные метки. Перед одеванием ремня газораспределительного механизма совмещаются и фиксируются метки. Затем одевается ремень, «освобождаются» шкивы, после чего ремень натягивается натяжным(и) роликами. При открывании клапана коромыслом происходит следующее: распредвал кулачком «наезжает» на коромысло, которое нажимает на клапан, после прохождения кулачка, клапан под действием пружины закрывается. Клапаны в этом случае располагаются v-образно. Если в двигателе применены толкатели, то распредвал находится непосредственно над толкателями, при вращении, нажимая своими кулачками на них. Преимущество такого ГРМ малые шумы, небольшая цена, ремонтопригодность. В цепном двигателе весь процесс газораспределения тот же, только при сборке механизма, цепь одевается на вал совместно со шкивом.
Кривошипно-шатунный механизм
Кривошипно-шатунный механизм (далее сокращенно – КШМ) – механизм двигателя. Основным назначением КШМ является преобразование возвратно-поступательных движений поршня цилиндрической формы во вращательные движения коленчатого вала в двигателе внутреннего сгорания и, наоборот.
Устройство КШМ Поршень
Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения. Поршень представляет собой сложенные воедино днище, головку и юбку, которые выполняют совершенно разные функции. Днище поршня плоской, вогнутой или выпуклой формы содержит в себе камеру сгорания. Головка имеет нарезанные канавки, где размещаются поршневые кольца (компрессионные и маслосъемные). Компрессионные кольца исключают прорыв газов в картер двигателя, а поршневые маслосъемные кольца способствуют удалению излишков масла на внутренних стенках цилиндра. В юбке расположены две бобышки, обеспечивающие размещение соединяющего поршень с шатуном поршневого пальца.
Шатун
Изготовленный штамповкой или кованый стальной (реже – титановый) шатун имеет шарнирные соединения. Основная роль шатуна состоит в передаче поршневого усилия к коленчатому валу. Конструкция шатуна предполагает наличие верхней и нижней головки, а также стержня с двутавровым сечением. В верхней головке и бобышках находится вращающийся («плавающий») поршневой палец, а нижняя головка – разборная, позволяя, тем самым, обеспечить тесное соединение с шейкой вала. Современная технология контролируемого раскалывания нижней головки позволяет обеспечить высокую точность соединения ее частей.
Коленчатый вал
Изготовленный из стали или чугуна высокой прочности коленчатый вал состоит из шатунных и коренных шеек, соединенных щеками и вращающихся в подшипниках скольжения. Щеки создают противовес шатунным шейкам. Основная функция коленчатого вала состоит в получении усилия от шатуна для преобразования его в крутящий момент. Внутри щек и шеек вала предусмотрены отверстия для подачи под давлением масла системой смазки двигателя.
Маховик
Маховик устанавливается на конце коленчатого вала. На сегодняшний день находят широкое применение двухмассовые маховики, имеющие вид двух, упруго соединенных между собой, дисков. Зубчатый венец маховика принимает непосредственное участие в запуске двигателя через стартер.
Блок и головка цилиндров
Блок цилиндров и головка блока цилиндров отливаются из чугуна (реже – сплавов алюминия). В блоке цилиндров предусмотрены рубашки охлаждения, постели для подшипников коленчатого и распределительного валов, а также точки крепления приборов и узлов. Сам цилиндр выполняет функцию направляющей для поршней. Головка блока цилиндра располагает в себе камеру сгорания, впускные-выпускные каналы, специальные резьбовые отверстия для свечей системы зажигания, втулки и запрессованные седла. Герметичность соединения блока цилиндров с головкой обеспечены прокладкой. Кроме того, головка цилиндра закрыта штампованной крышкой, а между ними, как правило, устанавливается прокладка из маслостойкой резины.
В целом, поршень, гильза цилиндров и шатун формируют цилиндр или цилиндропоршневую группу кривошипно-шатунного механизма. Современные двигатели могут иметь до 16 и более цилиндров. Источник: autoustroistvo.ru
