Эх, отмучилась! Делюсь накопившимися эмоциями.
Нежданно и не вовремя настигла меня следующая проблема…
Во время движения задергалась стрелка на тахометре. Эх, думаю, не к добру! И действительно, в течение минуты загорелся «чек», обороты упали в ноль, и двигатель чуть не заглох (как раз остановилась на светофоре). Мой добрый друг Мультитроникс выдал ошибку 300 Слишком много пропусков зажигания. Второй ошибки с номером цилиндра не оказалось — непонятно. Проверила еще на одном компьютере у друга — сказал, произвольные пропуски.

В общем (может кому пригодится), автомобиль вел себя следующим подозрительным образом: ехал нормально, через некоторый промежуток времени, начинала дергаться стрелка тахометра, либо падала в ноль, авто начинало троить, либо просто не хватало мощности, как будто веревкой сзади привязали, если приходилось останавливаться (например, на светофоре), вставала подальше и подгазовывала при попытке двигателя заглохнуть. Данное действо длилось в течение небольшого промежутка времени, затем стрелка тахометра вставала на место, и автомобиль ехал, как ни в чем не бывало.

Иногда наблюдалась, картина, как стрелка тахометра падала в ноль, но изменений в работе двигателя не наблюдалось. Настроила компьютер на обороты, показалось, что во время нахождения стрелки в нулевой позиции, обороты по компьютеру даже немного завышены. Иногда «чек» вообще гас и автомобиль работал нормально. Никакой закономерности выявлено не было, как то, например, холодный двигатель или горячий.

Попробовала начать с малого, заменила свечи и воздушный фильтр. Искренне удивилась! Увидела надпись на свечах «Сделано в Японии») Я думала, в нашей стране продаются только китайские товары. Увидев надпись на фильтре «Сделано в Германии», еще больше удивилась (фото прилагаются, моего удивленного лица, к сожалению, нет). В арсенале появился свечной ключ)) Фото лица, когда я выкручивала свечи, к сожалению, тоже нет XD Пришлось попросить друга помочь. Проблема была решена… но всего на одну поездку. Затем лампочка снова загорелась, и проблема вернулась.

К этому времени уже была перечитана куча литературы, прошарены все просторы интернета. В следствие чего было выяснено, причиной может являться Х в Нной степени неисправностей. Моя фантазия (ибо я не мастер)) подсказала мне грешить на датчик. Но в системе зажигания их оказалось много. Так как финансовая дыра в данном промежутке времени гадать мне не позволила, решила отправиться на диагностику в сервис. Результатом стало -1200 р., почти 12 часов без автомобиля, бумажка с надписью «рекомендуем заменить датчик пропусков зажигания» и комментарий вдогонку «если замена не поможет, придется искать другую причину».

Тут начался следующий этап — отсутствие информации о данной деталюшке. В книге — пусто, в сети — мало и не о чем. Спасибо, люди добрые с данного сайта подсказали мне как эта штуковина выглядит.
Итак, для тех, кто всё-таки дочитал до этого места, и кто вдруг еще не владеет данной информацией… Я встретила 3 названия данного датчика:
1. датчик пропусков зажигания
2. датчик неисправности системы зажигания
3. датчик детонации

Активные поиски привели к тому, что датчик пришлось заказать. Без проблем не обошлось, продавец перепутал и заказал датчик поездом вместо самолета. В связи с чем срок доставки увеличился до недели, и с 3й попытки долгожданный датчик был мною получен.

Замена датчика заняла не более 5 минут! Лампочка не горит! Автомобиль работает без вышеперечисленных проблем! Хозяйка счастлива!

Полезное для автолюбителей – все об автомобилях

Прыгает стрелка тахометра: причины и устранение неисправностей

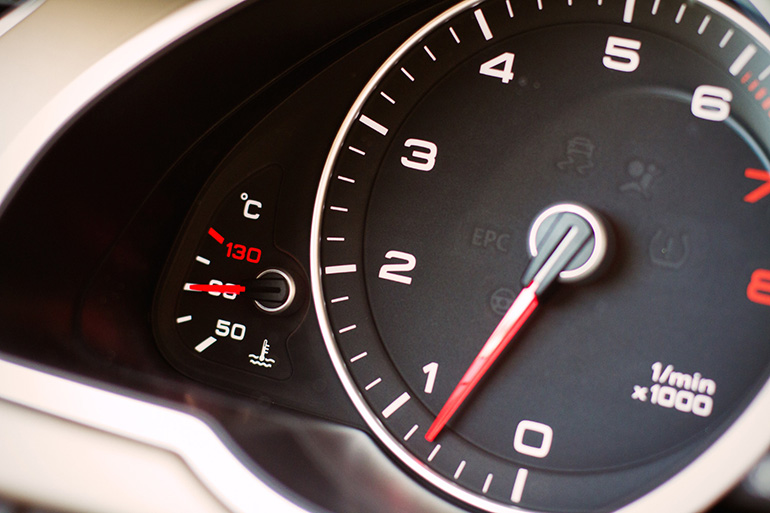

Тахометр — специальный прибор, информирующий о частоте вращения коленвала мотора. Ориентируясь на его показания, водителю проще выбрать режим работы двигателя. Что делать, если прыгает стрелка тахометра? В такой ситуации, считывать показания с прибора сложно, а полученная информация является недостоверной. Ниже рассмотрим устройство тахометра, его виды, основные неисправности и пути их устранения.

Виды тахометров

Сегодня выделяется два типа таких приборов:

  • Аналоговые — устройства, в основе которых лежит магнитная катушка индукционного типа. Благодаря ее действию, стрелка прибора перемещается по шкале и информирует о частоте вращения коленвала. Такой тип прибора, как правило, устанавливается на заводе и применяется на большей части авто. Его размеры чаще всего такие же, как у спидометра, а на приборной панели они находятся рядом друг с другом. Подобное расположение удобно, ведь необходимая информация находится перед глазами, и нет необходимости отвлекаться от дороги.
  • Цифровые. Главное отличие таких приборов — в отображении данных о частоте вращения коленвала на диодном или ЖК-дисплее. Передача информации осуществляется специальным датчиком, который может быть магнитным или электронным. В первом случае, устройство фиксирует прохождение коленчатым валом определенной точки, около контролирующего прибора. В ситуации с электронным датчиком, информация снимается с помощью луча света, который отражается от находящихся рядом приборов и помогает определить частоту вращения.
    Цифровой тахометр наиболее удобен, когда необходимо настроить работу мотора или произвести какую-либо работу, на электронном блоке зажигания.

Все тахометры различаются местом для монтажа. Они бывают двух типов — заводские (штатные) и выносные (купленные автовладельцем). В роли штатных приборов, чаще всего применяются аналоговые тахометры.

На некоторых автомобилях, производитель не предусматривает прибора, показывающего частоту. В этом случае, можно приобрести выносной тахометр и установить его в удобном для себя месте. Такие устройства часто применяются на гоночных авто, где важно иметь точные показателя оборотов коленвала. Именно на них ориентируется водитель, при переключении скоростей. Более того, монтируются специальные сигнализаторы, которые сообщают о достижении конкретного числа оборотов.

Практика показала, что информация со стрелочных приборов считывается и воспринимается лучше. Но если прыгает стрелка тахометра, ориентироваться на информацию сложнее. С позиции точности, цифровые приборы в этом отношении выигрывают у своих «собратьев». Но, в обычных условиях эксплуатации авто, это не так важно.

Устройство

С помощью тахометра, человек за рулем получает точную информацию, когда лучше переключить скорость и обеспечить двигателю наиболее экономный режим работы. Начинающим водителям наличие такого прибора помогает, ведь они могут ориентироваться по стрелке и принимать решение о необходимости переключения скоростей. Если указатель приблизился к красной области, необходимо перевести селектор КПП на одну ступень вверх. Прибор может применяться и для решения других задач — регулировки работы двигателя в режиме ХХ, а также получения информации о частоте вращения коленвала, в процессе движения.

Если исходить с позиции надежности, аналоговые тахометры выигрывают у цифровых устройств, благодаря простоте конструкции. В основе таких приборов лежат следующие элементы:

  • Стрелка, которая показывает частоту вращения.
  • Шкала с нанесенными на ней цифрами и отметками.
  • Катушка электромагнитного типа с экранированной обмоткой.
  • Кабеля для передачи данных с коленвала.

В основе работы прибора лежит электронный принцип. Данные от коленчатого вала передаются по проводам к микросхеме, благодаря которой и происходит перемещение стрелки по шкале. Информация о частоте вращения может сниматься с различных устройств, будь это генератор, коленвал или другие валы отбора мощности. Полученные данные преобразуются с определенным коэффициентом.

Неисправности и пути их устранения

Если прыгает стрелка тахометра, это свидетельствует о неисправности автомобиля. Устранение проблемы зависит от причины, которая привела к ее появлению. Выделим основные причины неисправности и пути устранения:

  • Потеря источника сигнала, который идет от двигателя к прибору, что вызвано ухудшением качества контактных соединений. В такой ситуации, проверьте состояние электрических проводов. Если обнаружен обрыв или повреждение, произведите замену неисправных элементов. Плохое контактное соединение может свидетельствовать о наличии окислительных процессов. Чтобы восстановить работоспособность тахометра, достаточно зачистить контакты.
  • Слабое напряжение. Измерьте напряжение на «плюсе» и «минусе», а также по отношению к корпусу («массе») машины.
  • Стрелка тахометра не опускается до нуля и плавает, после пуска двигателя. Одна из вероятных причин неисправности — выход из строя датчика. В такой ситуации, устройство требуется поменять.
  • Не работает светодиодный экран. Неисправность характерна для цифровых тахометров, а причиной может быть продолжительный срок службы устройства. Произвести ремонт дисплея не получится, а единственным решением является его замена, на заведомо исправную деталь.
  • Прыгает стрелка тахометра на ХХ. При выявлении симптома необходимо проверить состояние трамблера. Осмотрите состояние контактной группы. Причиной бывает выход из строя конденсатора, который установлен на крышке трамблера и, при определенных условиях, может пробивать.
  • Стрелка тахометра скачет в различных режимах работы. Как правило, это вызвано неисправностью системы зажигания. Для устранения поломки, выполните проверку системы и устраните поломку.
  • Прыгает стрелка тахометра, после замены прибора. В такой ситуации, настройте прибор, отрегулируйте позицию стрелки и выведите ее на нулевое положение. После этого требуется проверить корректность подключения прибора. Для регулировки применяется тумблер, который установлен сзади прибора.
  • Прыгает стрелка тахометра, при высоких оборотах. Здесь причиной неисправности может быть поломка коммутатора. Он не ремонтируется, поэтому единственным решением является замена устройства. Проблема часто вызвана неисправностью двигателя, но поломку может обнаружить только специалист, с помощью специального оборудования. Еще одной причиной может быть повреждение или износ проводов, по которым подается напряжение к свечам. Неисправность устраняется, путем замены вышедшего из строя элемента.
  • Стрелка падает вниз и слегка подергивается, из-за появления кратковременных импульсов на катушке. Причиной может быть неправильно выбранные штатные провода, имеющие неподходящее сопротивление. Для устранения поломки, необходимо снизить номинал внешнего резистора, который находится на плате тахометра.

Рассмотренные выше неисправности тахометра чаще всего встречаются в процессе эксплуатации, а решение возникшей проблемы по силам любому автовладельцу. Если выполненные работы не позволили восстановить нормальное функционирование устройства, стоит обратиться на СТО. В специальных сервисах, имеется все необходимое для диагностики, что позволяет быстро определить и устранить поломку.

Масса выходных каскадов

Почему не работает тахометр в автомобиле?

Тахометр — прибор, предназначенный для того, чтоб измерять частоту оборотов мотора машины. Он помогает отслеживать количество вращений, чтобы их число не привело к поломке двигателя. Когда прибор перестает показывать обороты, водители начинают искать причину, почему же не работает тахометр. Существует несколько видов неисправностей, которые следует обязательно учитывать.

Интересный факт! Сегодня можно найти цифровые и аналоговые тахометры. Аналоговые тахометры популярней чем цифровые, что объясняется удобством их использования.

Неисправностей тахометра не очень много. В основном неполадки можно определить по поведению самой стрелки. Она начинает прыгать или вообще не двигается. Если вы наблюдаете такую картину, следует выяснить причину подобного явления. Скорее всего, устройство сломалось и ему понадобится ремонт, а возможно и замена.

Важно! Выход из строя тахометра не влияет на основные функции автомобиля, но если водитель не будет получать с него информацию, это может закончится ремонтом двигателя или ДТП.

Причины неисправности и их устранение

Существует ряд оснований, исходя из которыхтахометр не показывает обороты. Если не работает тахометр, причины каждой отдельной неисправности могут быть разные. К примеру, часто, автолюбители встречаются с такой неприятностью как «дерганье стрелки». Причиной тому нередко становится установка силиконовых проводов зажигания, которые отличаются от штатной проводки. Сопротивление силиконовых проводов отличается от аналогичного показателя проводов, которые были установлены заводом при изготовлении авто. Поэтому происходит изменение импульса тока. Исправить причину данной поломки, можно при помощи уменьшения номинала резистора на плате КПП.

Прыгает стрелка тахометра

Если вы заметили, что стрелка начала прыгать и тахометр не показывает, следует обратить внимание на датчик оборотов мотора. Скорее всего, он вышел из строя и не может передавать правильные данные. Решить такую проблему можно только путем замены датчика.

Стрелка не двигается

Еще одной из наиболее распространенных причин почему не работает тахометр, является снижение качества контактов или неисправность проводки. Если это случилось, то импульсы от двигателя к тахометру попросту не поступают и стрелка оборотов не работает. Устройство не реагирует и не показывает данных. Исправить данную поломку просто. Для этого внимательно осмотрите все провода. Если увидите трещины или разрывы — замените поврежденные части проводки.

Иногда причиной того, что стрелка тахометра не двигается — является поломка самого устройства. Если вы не выявили повреждений проводки ли датчиков, значит, без ремонта или замены самого тахометра не обойтись.

Интересный факт! Совсем недавно тахометров на авто вообще не существовало. Автомобили выпускались без данных устройств.

Поломка датчика внутреннего сгорания

Иногда возникают ситуации, когда поломка датчика внутреннего сгорания служит причиной того, что не работают обороты тахометра. Стрелка начинает вести себя некорректно и показывать неправильные данные. Если вы обнаружили поломку датчика внутреннего сгорания, поменяйте его на новый. После этой замены, тахометр начнет работать нормально.

Поломка экрана

Наверное самой распространенной причиной неисправности устройства является выход из строя светодиодного экрана. Если вы заметили, что данные на цифровое табло не выводятся, лучше всего заменить дисплей устройства новым изделием.

Важно! Чтобы найти причину неисправности тахометра попробуйте протестировать уровень напряжения в проводах, и проверьте массу, так как достаточно часто именно это помогает установить истинное основание для появления неполадок.

Как отремонтировать тахометр

Поломки тахометра встречаются нередко, но и устранить их в самостоятельном порядке не так уж и сложно. Для этого рассмотрим особенности разборки КПП и постараемся ответить на вопрос: «Как починить тахометр?».

1. Нужно снять ручку сброса суточного одометра с оси.

2. Открутить винты крепления козырька КПП к корпусу и крепления самого тахометра.

3. От тахометра нужно отсоединить все провода.

4. Саморезы крепления шлейфа подсветки так же следует открутить.

5. Откручиваем и снимаем гайки индикатора температуры.

6. Также необходимо снять козырек с защитным стеклом.

7. С помощью отвертки снимаем стрелку.

8. Откручиваем винты на шкале КПП.

9. Убираем шпильки индикатора температуры.

10. Теперь нужно аккуратно изогнуть шкалу КПП и вытянуть тахометр.

После этого следует внимательно рассмотреть плату на наличие трещин и «непропаянных» мест. Проверьте напряжение питания микросхемы, подключив плату к источнику питания (при этом важно соблюдать полярность). Напряжение должно составлять 7В. Если оно значительно отличается — нужно менять элементы стабилизатора напряжения. Посмотрите осциллографом выходной сигнал микросхемы. Это должен быть положительный импульс с амплитудой равной напряжению питания и продолжительностью 3 мс.

Проверьте на повреждения обмотку миллиамперметра — сопротивление в ней должно быть около 150 Ом. Также не забудьте проверить стрелку. Возможно, она заедает из-за попавшей пыли. Промойте спиртом и продуйте магнитную систему.

После всех проверок и устранения причины неисправности тахометра, установите его и соберите КПП в обратном порядке.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

причины и почему прыгает стрелка прибора

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

Виды спидометров

В настоящее время существует три типа спидометров:

  • механические;
  • электрические;
  • электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

  • Панель приборов не работает ваз
  • Причины нестабильной работы двигателя ваз 2114
  • Ваз 2114 нестабильная работа двигателя
  • Ремонт двигателя ваз 2110 8 клапанов инжектор не работает тахометр
  • Не работает правый стеклоподъемник лада калина
  • Причины ваз 2110 не работает бензонасос причины
  • Ваз 2114 не работает уровень топлива
  • Указатели поворотов не работают
  • Работает не работает повороты на ваз
  • Не работает лада гранта
  • Печка не работает лада приора

>

Прыгает стрелка тахометра: причины и поиск неисправности

Тахометр – это прибор, который информирует водителя о частоте вращения коленчатого вала двигателя. Основываясь на показаниях тахометра, водитель может выбрать оптимальный режим работы ДВС в различных условиях.

Также тахометр может указывать на определенные неисправности и сбои в работе двигателя. Если точнее, стрелка тахометра может прыгать или плавать. Если стрелка тахометра скачет, это говорит о следующих проблемах:

  • нестабильные обороты коленвала, неисправности двигателя и его систем;
  • проблемы с самим тахометром, выход из строя датчиков или тахометра.

При этом важно, чтобы двигатель и тахометр работали нормально, а водитель получал точную информацию об оборотах мотора. По этой причине необходимо определить, почему скачет стрелка тахометра или почему не работает тахометр. Также нужно знать, как найти причину неисправности. Подробнее читайте в нашей статье.

Содержание статьи

  • Тахометр на автомобиле: виды и особенности
    • Устройство аналогового тахометра
    •
  • Стрелка тахометра дергается: причины неисправности
    • Неисправности тахометра
    • Прыгает тахометр: неполадки двигателя и его систем
  • Что в итоге

Тахометр на автомобиле: виды и особенности

В процессе поиска возможных причин, почему прыгает тахометр, также необходимо отдельно учитывать особенности устройства данного прибора. Тахометры бывают:

  • аналоговыми;
  • цифровыми.

Аналоговые тахометры имеют индукционную магнитную катушку, при этом обороты показывает стрелка тахометра, которая перемещается по шкале. Цифровой тахометр отображает информацию на ЖК-дисплее. Количество оборотов передается за счет работы магнитного датчика, фиксирующего прохождения определенной точки коленчатым валом.

Кстати, еще одним типом датчика может быть электронный  датчик (оптрон). Такой датчик формирует световой луч и определяет частоту вращения по отражению луча от определенных участков.

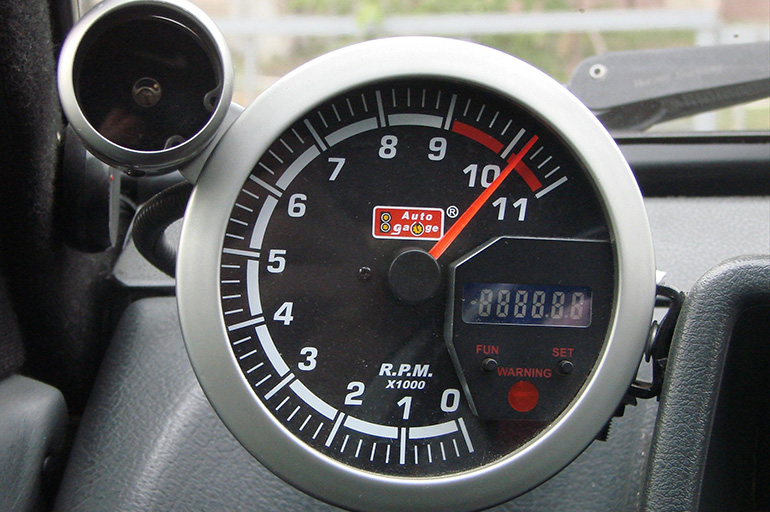

Что касается точности, цифровой тахометр более точный, чем аналоговое решение. При этом аналоговые тахометры более распространены на авто и устанавливаются штатно.  Причина — устройство простое и надежное.  Однако в этом случае водитель получает только приблизительную информацию (с поправкой на то, что максимальная точность показаний оборотов коленчатого вала не так важна).

Цифровые тахометры активно используются для тонкой настройки двигателя и электронного зажигания. Их штатно устанавливают на спортивные авто или на машины с цифровой панелью приборов, а также отдельно интегрируют в салон в качестве выносного прибора.  Наличие такого тахометра позволяет получить точные показания оборотов и переключать передачи на строго определенном количестве оборотов коленчатого вала.

Дополнительно выносные или штатные цифровые тахометры  имеют сигнализатор, чтобы водитель точно знал, когда двигатель раскрутился до определенных оборотов на той или иной передаче.

Устройство аналогового тахометра



Так или иначе, но аналоговый тахометр остается самым распространенным решением. Конструктивно данное решение состоит из следующих элементов:

  • стрелка указателя;
  • градуированная шкала;
  • электромагнитная катушка с экранированной обмоткой;
  • проводка для передачи данных от датчика коленчатого вала на тахометр;

Если просто, сигнал от коленчатого вала по проводам поступает на электронную схему, в результате чего стрелка движется по шкале. Показания могут сниматься с вала, с генератора или с валов отбора мощности. Дополнительно  сигнал преобразуется с учетом определенного коэффициента.

Стрелка тахометра дергается: причины неисправности

В процессе эксплуатации автомобиля можно столкнуться с тем, что дергается стрелка тахометра. Как правило, если скачет стрелка на тахометре, это указывает на неисправности двигателя, его систем или самого тахометра.

Если по ощущениям двигатель работает нормально (не троит и не дергается на разных режимах, нет провалов мощности и т.п.), тогда проверять нужно сам тахометр.

Неисправности тахометра

Что касается неполадок тахометра, можно выделить следующие проблемы:

  1. Плохой контакт, повреждения проводки, потеря сигнала от датчика на двигателе. Для обнаружения следует проверить проводку (прозвон мультиметром). Также следует проверять и зачищать контакты, так как возможно их окисление.
  2. Нехватка питания. В этом случае проверяется напряжение на проводах «+» и «-», а также отдельно проверяется «масса».
  3. В ситуации, когда плавает стрелка тахометра или стрелка не может опуститься в нулевое положение на приборе, неисправным может отказаться сам датчик. Это указывает на необходимость проверки датчика и его замены.
  4. На цифровом тахометре к неточности данных может привести поломка микросхемы или самого экрана. При этом дисплей обычно не ремонтируется, сразу выполнятся замена на новый экран.
  5. Бывает так, что стрелка тахометра прыгает только на холостом ходу. В этом случае нельзя исключать неполадки трамблера и его контактов. Параллельно следует проверять конденсатор трамблера (установлен на крышке). Указанный элемент достаточно часто «пробивает», в результате чего тахометр также не может работать нормально.

    Еще прыгает стрелка на тахометре или стрелка тахометра хаотично скачет по причине разрывов в цепи системы зажигания. В этом случае цепь зажигания следует полностью проверить, чтобы исключить вероятность сбоев в работе тахометра по этой причине.

  6. Достаточно часто дергается тахометр, который был недавно установлен на автомобиль в процессе ремонта приборной панели или после снятия/замены панели приборов. В данном случае тахометр нужно настраивать — регулировать положение, выставлять указатель в нулевое положение, исключить ошибки при подключении и т.д. Регулировать нужно при помощи тумблера, который располагается сзади тахометра.
  7. В случае, когда скачет тахометр только на больших оборотах (от 4 тыс. об/мин и выше), из строя может выйти коммутатор. Коммутатор в этом случае нуждается в замене.
  8. Если менялась проводка от датчика на тахометр, стрелка может падать в «ноль» или даже ниже, после чего слегка подергиваться в таком положении (меняется форма импульса на катушке). Причина – неподходящее сечение проводов, изменение сопротивления. Чтобы решить проблему, нужно уменьшить номинал внешнего резистора на плате тахометра.

Прыгает тахометр: неполадки двигателя и его систем

В ряде случаев  тахометр и его проводка могут быть полностью исправными, однако на разных режимах работы ДВС (холостой ход, низкие, средние или высокие обороты)  стрелка тахометра начинает прыгать и дергаться.   Данные симптомы указывают, что возникли проблемы с двигателем и его системами. Обычно водитель также замечает сбои в работе мотора.

Чаще всего тахометр скачет по причине проблем с зажиганием. Например, даже банальные неполадки ВВ – проводов (износ, повреждение проводов) или неисправности свечей зажигания, а также ряд других неполадок по зажиганию приведут к тому, что стабильность работы мотора нарушается.

Рекомендуем также прочитать статью о том, что такое одометр. Из этой статьи вы узнаете, чем отличаются спидометр и одометр, а также какое назначение и особенности имеет данное устройство.

Еще можно выделить проблемы со смесеобразованием, когда ЭБУ формирует неправильную смесь, двигатель практически глохнет, затем обороты выравниваются и т.д.  Соответственно, силовой агрегат работает нестабильно, что и отображается на тахометре в виде скачков стрелки.  Причин для такой поломки много – подача топлива и воздуха, датчики ЭСУД, а также ряд других элементов и узлов.

Как правило, чтобы точно определить неисправность, двигатель нуждается в углубленной диагностике. Опытные специалисты проверят систему зажигания, систему питания, а также датчики и проводку. Если неисправность мотора обнаружена, после ее устранения тахометр также будет работать нормально.

Что в итоге

Если водитель замечает сбои в работе тахометра, важно сразу определить причину неисправностей. Следует учитывать, что неполадки самого устройства не являются критическими для автомобиля.

Однако если тахометр скачет по причине проблем с двигателем, данный признак указывает на необходимость проведения диагностики. Игнорирование данной рекомендации и дальнейшая эксплуатация автомобиля может стать причиной серьезных неисправностей ДВС.

Рекомендуем также прочитать статью о том, почему в машине не работает датчик скорости. Из этой статьи вы узнаете, по каким причинам не работает датчик скорости, а также как проверить указанный датчик.

Например, поломки, которые могут быть вызваны пропусками зажигания и другими сбоями, могут быстро вывести мотор из строя. По этой причине за тахометром в процессе эксплуатации авто важно следить. Если заметно, что обороты двигателя плавают или скачут,  необходимо точно определить и качественно устранить неисправности.

Стрелка на тахометре не двигается судзике причина

Рейтинг статьи

Загрузка…

K03AK-UA › Блог › Не работает спидометр и тахометр (стрелка тахометра без движений, стрелка спидометра дергается (дребезжит) на нуле)

Симптомы неисправности:
Проблема появилась в очень жаркий летний день. Машина на солнце нагревалась более чем до 50 градусов (ключ из замка зажигания держать пальцами больно).
После включения зажигания тахометр не работает.
Счетчики километража считают пробег исправно.
Панель приборов VDO

Отчет по ремонту
и устранению проблемы неработающего спидометра/одометра из-за дергающейся стрелки спидометра.

Шестеренка внутри под

Для ремонта двигатель выпаивать с платы не обязательно.
Редуктор снимать аккуратно, чтобы верхняя крышка не отделилась от нижней, т.к. из него вылетят другие шестеренки. Собрать несложно, но зачем вам лишняя работа.
Ремонт такой: для моделей VDO (у меня *034B) Насколько я понял из информации из интернета такая же проблема может возникать и на других панелях приборов этого производителя, выпускавшихся до 97-98 годов. Панели от совершенно разных марок авто и не только AUDI. Проблема технологическая. При детальном рассмотрении понятно, что растрескивание происходит напротив места закачки пластика в пресс-форму.

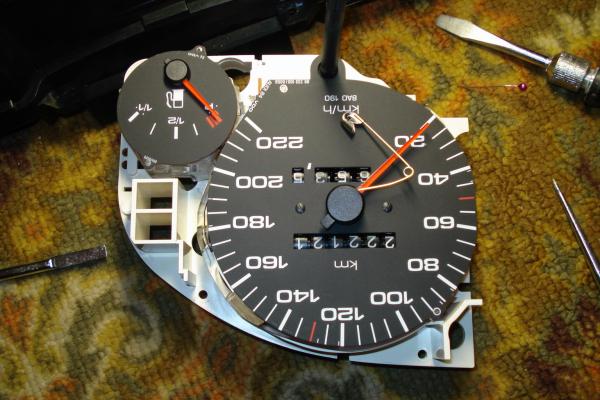

Снимаем и разбираем приборку. Остается только

Снимаем стрелку спидометра. Если дергается она — проблема в этом моторчике. Я снимал просто пальцами прокручивая против часовой и сдергивая вверх по оси. Идет довольно таки туго. Может оторваться черная пластиковая накладку. Не беда. Потом приклеите.
Снимаем циферблат, вместе с двигателем датчика уровня топлива с платы. Двигатель датчика уровня топлива крепится к монтажной плате тремя контактными штырьками в

Снимаем треснувшую шестеренку с оси. У меня снялась легко, просто пальцами.
Дальше задача ее надежно закрепить. Для этого я вытащил саму ось из моторчика. Аккуратно маленькими плоскогубцами.
На оси, в том месте где будем клеить шестеренку, надфилем делаем шероховатость по кругу и надпил с одной стороны. Достаточно пару десятых мм. Вместе с клеем этот надпил будет выполнять роль шпонки, что будет дополнительно предотвращать возможность «прокрута» в дальнейшем.
Клей я использовал цианокрилатный секундных гель. Лучше Гель , т.к. он не растекается. С дозировкой клея будьте очень аккуратны, чтобы он не попал на зубцы и чтобы его остатки не растеклись по самой оси. После посадки шестеренки на ось сильно сожмите пальцами сдавливая место трещины (до 15 сек). Можно дать еще пару часов на затвердение.

Устанавливаем ось с приклеенной шестеренкой на место.
ВАЖНО. Нужно посадить ось максимально близко к обмоткам. Зазор минимальный. Ось в моторчике примагничивается вниз и имеет небольшой ход вверх. Иначе, она может цеплять наплывом ниже зубцев за черную промежуточную шестеренку и клинить. Проверить можно посадив промежуточную шестерню на свой посадочный штифт и прокрутить. Зацеп должен быть по верхнему краю зубьев.
Перед сборкой желательно немножко смазать шестеренку. У меня под рукой оказалась смазка для ШРУС — G 000602 (MoS2 G6.2). Использовал иголку. С кончика иголки между зубцами черной шестеренки.

Надеваем редуктор. Корпус моторчика нужно поджать максимально вверх от монтажной платы. Он на обмотках двигается. Это поможет плотно поджать редуктор усиками при сборке. Используйте клинья. Например из спичек, вставив их с четырех сторон между корпусом и платой.

Зажать редуктор усиками.

Слегка надеть стрелку на ось и проверить плавность хода собранного моторчика. Если все сделано и собрано правильно стрелка должна через редуктор крутить ось шагового двигателя. Будет слышен шум редуктора и моторчик будет проворачивается с характерными «рывками». Характер прокручивания стрелки должен практически не отличаться от того как проворачивается стрелка тахометра. Проворачивая стрелку против часовой стрелки вы почувствуете упор. Это и есть ее «нулевое» положение.

Снять стрелку и установить циферблат.
Установить стрелку в «нулевое» положение.
Собрать панель приборов.
Теоретически, никакая дополнительная калибровка не нужна.

*картинки взяты из интернет источников. Спасибо авторам

Причины неработающего тахометра

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  • целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  • качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  • целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» – постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Скачет стрелка тахометра

Опции темы
Поиск по теме

Скачет стрелка тахометра

Люди помогите! Стрелка тахометра живет отдельной жизнью. Выглядит это приблизительно так. Машина заводится, работает, в какой-то момент стрелка тахометра начинает прыгать вверх-вниз, возвращаться на место, а потом в результате ложится на ноль, и двигатель начинает глохнуть. При этом во время скачки стрелки двигатель работает на одних и тех же оборотах. Поменял трамблер, так как датчик оборотов находится в нем; проверил генератор-исправен; переставлял компьютер со своего на другой автомобиль-работает; бензобак-промывал; топливный фильтр-менял; бензонасос работает. После всех процедур диагноз не изменился. Что делать дальше не знаю. Самодиагностика показывает отсутствие неисправоностей.

Проверь провод массы, что идет с аккума на стартер. У меня оттуда открутился, симптомы были те же.

А может просто горшек не работает,вот она и троит дико,может с воздухомером проблемы,может высоковольтный провод,может свеча,вакуум.

что значит «во время скачки стрелки двигатель работает на одних и тех же оборотах».
у меня при таких же симптомах (только двиг работал согласно стрелке) чистили дроссельную заслонку+замена свечей=все ОК

А насос таки работает или просто гудит? Машинке то сколько лет? А то по подписи не видно.

Похоже двиг работал ровно, а стрелка не ровно, сама по себе. Было похожее, проверял все контакты плюсы, минусы, откручивал, зачищал, смазывал, только не ВДхой!, спецжидкостью для электрических контактов,закручивал, прошло.

просто не понятно тогда зачем менялся масляный фильтр, чистился бак и т.п. если как понимаю к работе двига проблема не имеет никакого отношения. вопрос исключительно в электрике.
но появляется следующий вопрос: почему вследствие укладывания стрелки машин глохнет. так своей жизнью стрелка живет или все такие вместе с двигом.

Последний раз редактировалось Ladan; 30.11.2010 в 17:47 .

2 Ladan
Человек проверял все подряд, исключая различные варианты.

Расскажу, как было у меня.
В один не очень прекрасный момент при долгой езде стали появляться рывки в работе двигателя (который все же сопровождались скачками стрелки тахометра). После этого была произведена чистка БДЗ, КХХ. Безрезультатно. Потом замена топливного фильтра, топливного насоса, попутно промывка бака. Также безрезультатно. Позже при тест-драйвах да и просто при езде обратил внимание, что если ездить днем (и по городу), то симптомов нет. Проявлялись либо при езде по трассе, либо в темное время суток. Оба факта объединялись тем, что включались фары ближнего света. Причем не сразу, а через некоторое время. Однако, пока рывков не было, наблюдались те самые скачки стрелки тахометра, а уже позже проявлялась связь между рывками в работе двигателя и тахометром. Также обратил внимание, что если пустить машину накатом, она норовила заглохнуть, и иногда у нее это получалось. Кстати, аккумулятор после долгих поездок разряжался в *****. Первый аккум даже сдох. Т. о. пришел к выводу, что дело в электрике.
Поменял генератор (лежал в гараже запасной). Проблема исчезла. Радовался. Но недолго. Позже вся петрушка повторилась снова. Отчаялся. Снял второй генератор и отвез его грамотному электрику. Тот распаял его, проверил каждый узел в отдельности, собрал, проверил гену под нагрузкой — все ок. После этого я с приятелем тупо сели за стол, взяли электрическую схему машины и начали рассуждать, попутно отсекая варианты. Локализовали проблему в районе главного провода массы (того, что идет с аккума на двигатель). Пошел к машине, открыл капот, подергал провод, после чего он оказался у меня в руке 🙂 Он просто-напросто открутился от двигателя (или кто-то забыл его прикрутить на место).
Т.е. как все происходило там, внутри: пока не требовалось включать свет (или другие более-менее электроприборы), все было нормально. Включаем нагрузку начинались скачки электричества в сети, но какое-то время они гасились аккумулятором, т.е. по сути машина на нем и ехала. Как только он разряжался — падение напряжения в сети уже сказывалось на работе двигателя (форсунки ж электрические). И все из-за слабой массы.

2 dsava
Наберись терпения, перебери все провода массы, возможно проблема именно в этом. Проверь, при каких обстоятельствах (под нагрузкой или без нее) наблюдаются скачки стрелки, разряжается ли аккумулятор?

Почему скачет стрелка тахометра и что делать?

Каждый водитель знает о том, что на приборной панели автомобиля находится такой прибор, как тахометр. Однако принцип его работы, что именно он измеряет известно далеко не каждому. Тахометр — это очень важный прибор в автомобиле. Он показывает частоту вращения коленвала мотора, то есть фактически он показывает эффективность работы двигателя авто. Но это только одна из функций этого прибора. По его показателям (стрелка тахометра прыгает либо же отображает неверные результаты) можно делать выводы о наличии определённых неисправностей в машине.

Почему скачет стрелка тахографа: причины неисправности?

Прежде чем разбираться, почему прыгает стрелка тахометра, пытаться найти причину некорректных показателей в неисправности двигателя, проводки или других элементов машины, следует проверить работу самого аппарата. Стоит проверить свечи, проводку, контакты, через которые он подключён, проверить его настройки. Если перед этим меняли тахограф или же разбирали, то это наиболее вероятный фактор некорректных показателей на аппарате. Чтобы устранить проблему достаточно проверить его настройки, в случае необходимости подкорректировать сзади с помощью тумблера, проверить нулевое положение, правильность установки.

Если же все выше описание сделано, а во время зажигания или на холостом ходу все равно тахограф некорректно работает, то здесь уже нужно разбираться с двигателем или же электропроводкой автомобиля.

Проблемы с электрикой — это достаточно частое объяснение, почему прыгает стрелка тахометра ВАЗ (Лада). Намного реже на такие проблемы жалуются владельцы других марок авто. Чтобы исключить неисправность электропроводки первое, что необходимо сделать – это оценить состояние трамблёра и находящегося на нём конденсатора. В случае его неисправности, на катушку зажигания не подаётся напряжение. Дополнительно следует проверить контакты, качество соединений, напряжение на «плюсе» и «минусе». Случается и пробой самой катушки, что также будет влиять на отображение данных на тахографе.

Точно так же необходимо протестировать и всю систему зажигания. Здесь важно оценить состояние высоковольтных электропроводов, их изношенность, наличие повреждений в изоляции. Все вышеперечисленное может мешать нормальному искрообразованию.

Если же проблема с электропроводкой исключена, то здесь уже стоит задуматься над работой самого мотора. Частой причиной, почему дёргается стрелка тахометра, могут быть проблемы качеством горючего или системой его подачи. У инжекторных автомобилей это может быть связано с неправильным факелом в форсунках. При этой неисправности без поездки к автомеханику не обойтись. Чистку форсунок и распылителя, их регулировку осуществляют только при помощи специального оборудования (стенда). А вот если у вас не инжектор, а карбюратор, то вероятная причина – засор жиклёра холостого хода, который достаточно просто прочистить и в домашних условиях.

О чём свидетельствуют скачки тахометра на больших оборотах?

Если скачет стрелка тахометра во время поездки или на больших оборотах, то проблема тоже связана, как правило, с двигателем машины. Но прежде чем обращаться к автомеханику, можно самостоятельно проверить наличие горючего в баке, осмотреть цепочку привода распределительного вала, ремень ГРМ, который соединяет коленвал и распредвал, возможно, он ослаб и его надо подтянуть. Это те основные и несерьёзные причины, которые могут вызывать перебои в двигатели и скачки его оборотов.

Если с этими элементами видимых проблем не обнаружено, то стоит ехать к автомеханикам. Промедление, не реагирование на такой сигнал, как нестабильная работа тахографа, может привести к серьёзным поломкам цилиндро-поршневой системы автомобиля и дорогостоящему ремонту.

Диагностикой и самостоятельным ремонтом, если плавает стрелка тахометра, лучше не заниматься. Стоит довериться специалистам, которые с помощью специального оборудования выявят и устранят причины сбоя.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

дергается на холостых оборотах, скачет и плавает?

30. 04.2022
