Стойка кузова – Стойки кузова

Стойки кузова

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.

Для чего нужны стойки кузова

Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону - это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.

В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.   Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.

В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.

Конструкция стоек:

- наружная часть;

- накладка;

Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.

Виды стоек и их особенности

Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.

Именно средняя стойка страдает больше всего при боковом ударе. Если стойка повреждена незначительно, то ее можно отремонтировать, в противном случае осуществляется замена.

Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.

Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Нижняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.

Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.

Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.

Как стойки могут обеспечить безопасность

Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.

Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3 пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.

Чем может быть вызвано повреждение стоек

Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет. Для того, чтобы стойки сохраняли свою функциональность, нужно следить за общим состоянием автомобиля и выбирать скоростной режим в зависимости от качества дорожного покрытия.  В случае аварии стойки необходимо восстановить или заменить.

blamper.ru

Конструкция несущего кузова автомобиля

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье пого­во­рим о несу­щем кузо­ве авто­мо­би­ля, о исто­рии появ­ле­ния, его харак­те­ри­сти­ках и устрой­стве.

Несу­щий кузов при­шёл на сме­ну рам­ной кон­струк­ции авто­мо­би­ля. Гру­бо гово­ря, он объ­еди­ня­ет раму и кузов в одно целое и име­ет допол­ни­тель­ные уси­ле­ния в необ­хо­ди­мых местах. Раму заме­ща­ют про­доль­ные (лон­же­ро­ны) и попе­реч­ные сило­вые эле­мен­ты.

Неко­то­рые авто­мо­би­ли, такие как гру­зо­ви­ки и неко­то­рые вне­до­рож­ни­ки, по-преж­не­му име­ют рам­ную кон­струк­цию.

Несу­щий кузов име­ет похо­жий прин­цип и дизайн, кото­рый года­ми исполь­зо­вал­ся в авиа­стро­е­нии ещё до появ­ле­ния его в авто­мо­би­лях.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запа­тен­то­вал.

Несу­щий кузов авто­мо­би­ля Citroen Traction Avant

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную кон­струк­цию.

Характеристики несущего кузова

Кон­струк­ция кузо­ва сде­ла­на из ком­би­на­ции прес­со­ван­ных листо­вых пане­лей раз­ных форм, соеди­нён­ных в еди­ную кон­струк­цию при помо­щи точеч­ной кон­такт­ной свар­ки. Кузов полу­ча­ет­ся отно­си­тель­но лёг­ким и очень проч­ным.

Такой тип кон­струк­ции часто срав­ни­ва­ют со скор­лу­пой яйца. Если пытать­ся раз­да­вить яйцо, при­ла­гая уси­лие про­доль­но, с про­ти­во­по­лож­ных кон­цов, то это будет сде­лать не про­сто. Так полу­ча­ет­ся из-за того, что вся сила не кон­цен­три­ру­ет­ся в одном месте, а рас­се­и­ва­ет­ся по всей скор­лу­пе. Подоб­ным обра­зом функ­ци­о­ни­ру­ет несу­щий кузов. В рам­ных авто­мо­би­лях, кото­рые были до появ­ле­ния несу­щих кузо­вов, рама при­ни­ма­ла на себя все нагруз­ки, а кузов обес­пе­чи­вал толь­ко функ­ци­о­наль­ные нуж­ды. В несу­щем же кузо­ве сило­вые эле­мен­ты явля­ют­ся частью кузо­ва, кото­рый, в свою оче­редь, состо­ит из мно­же­ства пане­лей, при­ва­рен­ных друг к дру­гу и обра­зу­ю­щих еди­ную кон­струк­цию. Даже вкле­ен­ные стёк­ла авто­мо­би­ля (лобо­вое и зад­нее) вли­я­ют на общую жёст­кость. Таким обра­зом, нагруз­ка рас­пре­де­ля­ет­ся по все­му кузо­ву.

Бла­го­да­ря отсут­ствию рамы, авто­про­из­во­ди­те­ли полу­чи­ли воз­мож­ность делать авто­мо­би­ли более ком­пакт­ным и лёг­ки­ми, а так­же появи­лась боль­шая сво­бо­да в дизайне.

Недо­стат­ка­ми несу­ще­го кузо­ва мож­но счи­тать шум и виб­ра­цию, кото­рая боль­ше пере­да­ёт­ся на кузов, чем на рам­ном авто­мо­би­ле. В совре­мен­ных авто­мо­би­лях эта про­бле­ма реша­ет­ся бла­го­да­ря при­ме­не­нию шумо-виб­ро изо­ли­ру­ю­щих мате­ри­а­лов.

В несу­щих кузо­вах исполь­зу­ет­ся доста­точ­но тон­кий листо­вой металл, проч­ность кото­ро­го уве­ли­че­на бла­го­да­ря штам­по­ва­нию. Сило­вые эле­мен­ты сде­ла­ны из высо­ко­проч­ной ста­ли. В таких типах кузо­вов ржав­чи­на может вли­ять на струк­тур­ную жёст­кость кузо­ва и на без­опас­ность. Поэто­му анти­кор­ро­зи­он­ная защи­та, в осо­бен­но­сти струк­тур­ных эле­мен­тов, очень важ­на.

Несу­щий кузов даёт пре­иму­ще­ство более низ­ко­го цен­тра тяже­сти авто­мо­би­ля, уве­ли­чи­ва­ет­ся эко­но­мия и рей­тинг без­опас­но­сти. Бла­го­да­ря более низ­ко­му цен­тру тяже­сти улуч­ша­ет­ся устой­чи­вость и управ­ля­е­мость и умень­ша­ет­ся веро­ят­ность пере­во­ро­та авто­мо­би­ля.

Неод­но­крат­но про­во­ди­лись краш-тесты с авто­мо­би­ля­ми, име­ю­щи­ми рам­ную кон­струк­цию и авто­мо­би­ля­ми с несу­щим кузо­вом. Авто­мо­би­ли с несу­щим кузо­вом пока­зы­ва­ют луч­шую без­опас­ность при фрон­таль­ном столк­но­ве­нии и при пере­во­ро­те, но немно­го худ­шую без­опас­ность при боко­вых столк­но­ве­ни­ях.

Рас­смот­рим кон­струк­цию несу­ще­го кузо­ва, раз­де­лив её на три части: перед­нюю, цен­траль­ную и зад­нюю.

Конструкция передней части кузова

  • Глав­ны­ми сило­вы­ми эле­мен­та­ми перед­ней части несу­ще­го кузо­ва явля­ют­ся лон­же­ро­ны. Это про­доль­ные полые эле­мен­ты, кре­пя­щи­е­ся бли­же к низу перед­ней части кузо­ва. Они явля­ют­ся самы­ми проч­ны­ми эле­мен­та­ми несу­ще­го кузо­ва авто­мо­би­ля. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Лон­же­ро­ны кре­пят­ся частич­но к щиту мотор­но­го отсе­ка и частич­но к низу перед­них брыз­го­ви­ков кузо­ва. Лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го смя­тия при ава­ри­ях, что­бы гасить энер­гию при фрон­таль­ном уда­ре.
  • Фар­ту­ки (брыз­го­ви­ки) перед­них кры­льев явля­ют­ся внут­рен­ни­ми пане­ля­ми, кото­рые рас­по­ла­га­ют­ся вокруг коле­са и защи­ща­ют от гря­зи. Они частич­но при­ва­ре­ны к лон­же­ро­нам. Брыз­го­ви­ки так­же добав­ля­ют струк­тур­ной жёст­ко­сти кузо­ву.
  • Верх­нее уси­ле­ние брыз­го­ви­ка явля­ет­ся струк­тур­ным эле­мен­том перед­ней части кузо­ва. На него при­кру­чи­ва­ют­ся перед­ние кры­лья.
  • Чаш­ки кузо­ва – это уси­лен­ные эле­мен­ты кузо­ва, кото­рые удер­жи­ва­ют верх­нюю часть сто­ек под­вес­ки. Они сфор­ми­ро­ва­ны как часть брыз­го­ви­ков кузо­ва.
  • Рам­ка ради­а­то­ра (под­держ­ка ради­а­то­ра, под­ка­пот­ная рам­ка) – это струк­тур­ный эле­мент, рас­по­ло­жен­ный в перед­ней части кузо­ва и удер­жи­ва­ет ради­а­тор систе­мы охла­жде­ния, замок капо­та и дру­гие смеж­ные эле­мен­ты авто­мо­би­ля. Рам­ка ради­а­то­ра кре­пит­ся к лон­же­ро­нам и брыз­го­ви­кам. Она при­да­ёт жёст­кость перед­ней части кузо­ва, как попе­реч­ный струк­тур­ный эле­мент.
  • Щит мотор­но­го отсе­ка (или перед­няя пере­го­род­ка) – это панель, деля­щая перед­нюю сек­цию кузо­ва и цен­траль­ную сек­цию сало­на. Щит мотор­но­го отсе­ка помо­га­ет защи­тить води­те­ля и пас­са­жи­ров при воз­ник­но­ве­нии пожа­ра в мотор­ном отсе­ки. За щитом идёт сило­вая кон­струк­ция, защи­ща­ю­щая води­те­ля и пас­са­жи­ров в момент ава­рии.
  • Перед­ние кры­лья рас­по­ла­га­ют­ся рядом с перед­ни­ми дверь­ми и дохо­дят до перед­не­го бам­пе­ра. Они закры­ва­ют перед­нюю под­вес­ку, и брыз­го­ви­ки перед­ней части кузо­ва. На совре­мен­ных маши­нах кры­лья, обыч­но, при­кру­чи­ва­ют­ся к кузо­ву бол­та­ми.
  • Уси­ли­тель бам­пе­ра при­кру­чи­ва­ет­ся к перед­ней части лон­же­ро­нов и пред­на­зна­чен для гаше­ния уда­ра при ава­рии.

Центральная часть несущего кузова

  • Дни­ще явля­ет­ся глав­ной струк­тур­ной сек­ци­ей ниж­ней части сало­на кузо­ва. Часто, дни­ще штам­пу­ет­ся как одна боль­шая цель­ная панель. С ниж­ней сто­ро­ны дни­ща кузо­ва про­хо­дят про­доль­ные и попе­реч­ные сило­вые эле­мен­ты. Места креп­ле­ния сиде­ний уси­ле­ны и так­же при­да­ют жёст­кость дни­щу.
Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.
  • Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.
  • Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
  • Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
  • Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
  • Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
  • Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
  • Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

  • Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Задняя часть кузова

  • Зад­ние лон­же­ро­ны явля­ют­ся сило­вы­ми про­доль­ны­ми эле­мен­та­ми зад­ней части кузо­ва. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Они удер­жи­ва­ют пол багаж­ни­ка и при­ни­ма­ют на себя всю нагруз­ку при пере­воз­ке бага­жа.
Панель пола багаж­ни­ка с поло­стью для запас­но­го коле­са
  • Пол багаж­ни­ка пред­став­ля­ет собой штам­по­ван­ный лист, кото­рые часто име­ет вогну­тую фор­му и обра­зу­ет место под запас­ное коле­со. Пол при­ва­рен к зад­ним лон­же­ро­нам, зад­ним брыз­го­ви­кам (или аркам) и зад­ней пане­ли кузо­ва.
  • Зад­ние кры­лья пред­став­ля­ют собой несъём­ные пане­ли, при­ва­рен­ные к кузо­ву и явля­ют­ся частью струк­ту­ры зад­ней части кузо­ва.
  • Зад­ние чаш­ки кузо­ва удер­жи­ва­ют верх­нюю часть зад­них сто­ек.
  • Зад­ние арки кузо­ва кре­пят­ся к зад­ним кры­льям.

 Зоны запланированного сжатия (смятия)

Это зоны кузо­ва, проч­ность кото­рых спе­ци­аль­но ослаб­ле­на при изго­тов­ле­нии авто­мо­би­ля. Это сде­ла­но, что­бы, сжи­ма­ясь в этих местах, эле­мен­ты кузо­ва гаси­ли энер­гию уда­ра. Зоны запла­ни­ро­ван­но­го смя­тия обес­пе­чи­ва­ют опре­де­лён­ный кон­троль вто­ро­сте­пен­ных повре­жде­ний и уве­ли­чи­ва­ют без­опас­ность води­те­ля и пас­са­жи­ров. Эле­мен­ты кузо­ва с таки­ми ослаб­лен­ны­ми зона­ми сми­на­ют­ся более пред­ска­зу­е­мо, чем без них. Перед­ние и зад­ние лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го сжа­тия, в кото­рых они сги­на­ют­ся при ава­рии, гася энер­гию уда­ра. Капот, так­же, име­ет такие зоны.

Несу­щий кузов так спро­ек­ти­ро­ван, что перед­няя и зад­няя часть сми­на­ет­ся отно­си­тель­но лег­ко, в то вре­мя как сред­няя часть, где нахо­дит­ся води­тель с пас­са­жи­ра­ми, оста­ёт­ся целым.

Типы стали в конструкции несущего кузова

Сталь по-преж­не­му самый часто исполь­зу­е­мый мате­ри­ал при изго­тов­ле­нии раз­лич­ных видов транс­пор­та. При изго­тов­ле­нии сило­вых эле­мен­тов несу­ще­го кузо­ва при­ме­ня­ет­ся высо­ко­проч­ная сталь, высо­ко­проч­ная низ­ко­ле­ги­ро­ван­ная сталь и сверх­проч­ная сталь. Пре­дел проч­но­сти такой ста­ли в 2–4 раза боль­ше обыч­ной, низ­ко­уг­ле­ро­ди­стой ста­ли. Штам­по­ва­ние ещё боль­ше уси­ли­ва­ет проч­ность пане­лей. При­ме­не­ние высо­ко­проч­ной ста­ли, поз­во­ли­ло авто­про­из­во­ди­те­лям умень­шить тол­щи­ну листо­во­го метал­ла при изго­тов­ле­нии струк­тур­ных эле­мен­тов без ухуд­ше­ния проч­но­сти кузо­ва.

На неко­то­рых совре­мен­ных авто­мо­би­лях струк­тур­ные эле­мен­ты кузо­ва могут быть сде­ла­ны, из ком­би­на­ции раз­ных типов ста­ли. Лазе­ром сва­ри­ва­ет­ся сталь раз­ной тол­щи­ны и проч­но­сти. Полу­ча­ет­ся одна цель­ная панель.

Пенный наполнитель внутри закрытых конструкций несущего кузова

Рас­по­ло­же­ние пен­но­го напол­ни­те­ля внут­ри закры­тых кон­струк­ций кузо­ва может варьи­ро­вать­ся у раз­ных авто­мо­би­лей. Пена может рас­по­ла­гать­ся в поро­гах, стой­ках кузо­ва, лон­же­ро­нах. Пен­ный напол­ни­тель исполь­зу­ет­ся для умень­ше­ния шума, виб­ра­ции и уве­ли­че­ния проч­но­сти кузо­ва.

Неже­ла­тель­но сва­ри­вать пане­ли рядом с местом, где рас­по­ло­жен пен­ный напол­ни­тель. Если есть такая необ­хо­ди­мость, то напол­ни­тель нуж­но сна­ча­ла уда­лить, а потом вос­ста­но­вить по завер­ше­нию ремон­та.

Пен­ный напол­ни­тель не пла­вит­ся и не горит, если резать «бол­гар­кой» часть кузо­ва рядом с ним.

Для заме­ны спе­ци­аль­но­го пен­но­го напол­ни­те­ля не реко­мен­ду­ет­ся исполь­зо­вать стро­и­тель­ную пену.

Ремонт несущего кузова

Авто­мо­биль с несу­щим кузо­вом, в отли­чие от рам­ной кон­струк­ции, тре­бу­ет дру­гой под­ход к ремон­ту.

Так как кузов пред­став­ля­ет собой вза­и­мо­свя­зан­ную кон­струк­цию, то, часто, допол­ни­тель­но к основ­но­му, он  полу­ча­ет вто­ро­сте­пен­ные повре­жде­ния. Это нуж­но все­гда учи­ты­вать при осмот­ре перед ремон­том.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Стойки кузова для иномарок и отечественных авто с доставкой по РФ

Наш сайт представляет каталог стоек кузова автомобиля. Мы продаем стойки кузова для иномарок и отечественных авто в Краснодаре и по всей России. Авторазборка Европа 23 предлагает выбрать вам нужную деталь для вашей модели автомобиля с нашего каталога. В ассортименте вы найдете оригинальные запчасти новые или Б/У. Покупайте автозапчасти через наш сайт и экономьте

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.



Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону - это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.



В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.  Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.



В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.



Конструкция стоек:

- наружная часть

- накладка



Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.



Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.



Именно средняя стойка страдает больше всего при боковом ударе.



Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.



Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Верхняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.



Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.



Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.



Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.



Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3-х пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.



Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет.

Все запчасти проходят осмотр и оценку их технического состояния. Мы не допускаем в продажу детали, выработавшие более 45% своего запаса прочности.

Доставка стоек кузова производится транспортными компаниями по территории ЮФО, Крымского полуострова и всем остальным регионам по тарифам транспортных компаний.

evropaavto23.ru

Устройство и виды передних стоек амортизаторов и инструкция по их замене в 13 этапов

Информация данной статьи будет максимально полезной и информативной для автолюбителей, которые только начинают изучать особенности конструкции автомобиля. Подробно будет освещен вопрос, что такое стойки амортизаторов передние, в чем заключается важность данных элементов и как проводится их замена при износе и поломке.

Содержание статьи

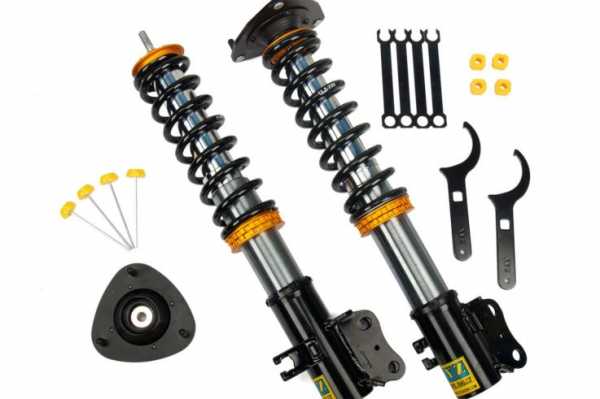

Устройство передних стоек амортизаторов

Многие водители ошибочно проводят параллель между такими понятиями, как стойка амортизатора и сам амортизатор. Некоторые из них полагают, что это обычная пружина, или называют стойкой все элементы данной системы, собранные вместе. Чтобы понять, что это ошибочное мнение, стоит более подробно изучить вопрос, что собой представляют стойки, какие присутствуют особенности их устройства.

Стойками амортизационной системы называют элемент, который требуется для соединения таких компонентов, как кузов и колеса автомобиля. Соединяется данная опора с пружиной и демпфером, который, кстати, является основным компонентом амортизатора.

В составе данной конструкции присутствуют следующие элементы:

  1. Цилиндры, внутри которых установлен поршень и специальная гидравлическая жидкость.
  2. Гидравлическая жидкость, которая может быть представлена в виде смеси жидкости и газа, а также определенной смесью газов. Состав необходим для передачи усилий между двумя видами амортизаторов.
  3. Шток. Предназначен для удержания на себе поршня и требуется для передачи серьезных толкающих усилий.
  4. Поршень, имеющий специальный пропускной клапан. Он осуществляет движение во внутренней части цилиндра. Применяется для плавной передачи колебаний.
  5. Сальники, уплотнитель и качественный герметик.
  6. Корпус, предназначенный для размещения во внутренней части разных составных компонентов стойки.
  7. Крепежные элементы, необходимые для соединения основных частей амортизатора с кузовом автомобиля.

Если изучить конструкцию элементов, то можно понять, что передние амортизационные стойки (АС) могут быть оснащены пружинами, а могут не иметь их. Выбор того или иного варианта нужно осуществлять на основе конструктивных особенностей подвески и приемлемого бюджета.

Как и все автомобильные детали, передние стойки амортизаторов со временем изнашиваются, ломаются и приходят в полную негодность. При обнаружении данного явления как можно быстрее должна быть проведена замена амортизатора передней стойки.

Принцип работы передних стоек

Чтобы разобраться с тем, как функционируют стойки амортизаторов передние транспортного средства, условно мх стоит разделить на два главных конструкционных элемента – пружину и амортизатор. Именно они приводят весь механизм в действие.

Пружина

Главный элемент данной детали предназначен для нивелирования самых разных дефектов современного дорожного покрытия. Также он необходим для снижения активности вибрации, которая в процессе передвижения отражается на кузове. При перемещении по сильно разбитой дороге именно благодаря пружине водитель чувствует только плавное раскачивание автомобиля. пружина забирает на себя самые мощные толчки, то есть полностью их гасит.

Металл, из которого производится пружина, должен обладать оптимальной упругостью. Обычно используется такая сталь, которая оптимально подходит для определенной марки транспортного средства, его веса и общей специализации.

Пружина устанавливается одной стороной в специальной чашке стойки, а другой частью проходит через резиновую проставку, которая, в свою очередь, упирается в кузов.

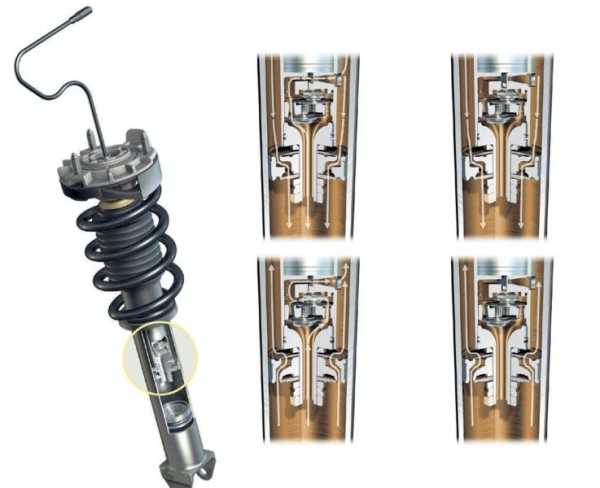

Амортизатор

Это сама стойка, которая, если сравнивать с той же пружиной, является более сложной деталью по своей конструкции. Вот самые основные конструкционные особенности:

  1. Двухкамерный цилиндр, по которому перемещается поршень, предварительно закрепленный на штоке. Именно он заполняется газом или жидкостью.
  2. Рабочий состав циркулирует во внутренней части обеих камер, на основании чего все стойки, как и стандартные амортизаторы, разделяются на несколько видов.

Основной задачей амортизатора является гашение колебаний, которые исходят от пружины. Процедура амортизации подразумевает под собой серьезное повышение уровня давления, образованного внутренней частью детали. Его снижение осуществляется за счет специальных клапанов, которые располагаются непосредственно на поршне. В зависимости от общего положения элементы автоматически закрываются и открываются так, чтобы эффективно регулировать оказываемые нагрузки.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

  • удержание массы транспортного средства;
  • передача силы сцепления с асфальтовым покрытием на кузов;
  • поддержка оптимального положения кузова по отношению к автомобильным колесам;
  • устранение лишнего крена;
  • принятие на себя серьезных боковых нагрузок.

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Разновидности передних стоек

Все автомобильные стойки функционируют за счет специальной рабочей жидкости. На основании используемого в цилиндре устройства вещества передние стойки амортизатора можно разделить на три основных типа:

  1. Масляные, или гидравлические. Эффективны при передвижении в черте города, а также по загородным проселочным дорогам.
  2. Газовые. Отличаются более высокими показателями жесткости. Это оптимальный вариант для современных спортивных авто. Есть мнение, что газовые конструкции относятся к категории более современных устройств. Но если автомобиль часто перемещается по грунтовым дорогам, данная категория амортизаторов не очень подойдет.
  3. Газомасляные. Как говорят многочисленные отзывы, это оптимальное решение для любого транспортного средства. Здесь присутствуют все положительные характеристики перечисленных выше категорий амортизаторов.

Передние и задние стойки отличаются друг от друга, потому нужно быть внимательными в процессе покупки.

Передние немного выше по длине и имеют меньший диаметр. Поворотные кулаки в конструкциях задних амортизаторов полностью отсутствуют. Кроме того, заменить задние стойки намного сложнее, чем передние.

Срок службы

Общее время эксплуатации передних амортизаторов, а также периодичность их замены прямо зависит от трех основных факторов:

  • качество детали;
  • уровень соответствия массе транспортного средства;
  • манера перемещения на автомобиле.

По этой причине на одних машинах детали приходится менять раз в 6 месяцев, а на иных конструкции работают на протяжении 7 лет.

Подобная разница во временных периодах службы основана на неправильной эксплуатации автомобилей, а также на неграмотно подобранных основных конструкциях и пружинах. Пренебрежение данными правилами способно привести к тому, что нагрузка не будет распределена равномерно, что автоматически негативно скажется на сроке службы всей амортизационной системы автомобиля.

Признаки наличия неисправностей

Если выйдет из строя правая или левая стойка, это может привести к возникновению аварийной ситуации. Именно по этой причине так важно тщательно следить за своим транспортным средством. Своевременно проведенные ремонтные работы позволят избежать большого количества проблем.

На поломку передних стоек указывают следующие признаки и характерные симптомы:

  • в процесс движения раздается постоянный скрип, стук и щелчки;
  • автомобиль постоянно раскачивается и колеблется из стороны в сторону;
  • машину серьезно заносит на поворотах;
  • для совершения торможения требуется намного больший тормозной путь, чем при исправных амортизаторах;
  • транспортное средство сильно приседает, как только водитель разгоняется или тормозит. Неприятные ощущения при этом присутствуют как сзади, так и спереди;
  • машина очень плохо цепляется за поверхность;
  • резина очень быстро и неравномерно изнашивается;
  • из амортизационной системы вытекает тормозная жидкость;
  • опоры, пружина и шток покрываются разрушительной коррозией;
  • значительное повышение уровня шума в процессе набора скорости. Это говорит о том, что повредились крепежи встроенных втулок;
  • корпус деформируется, отчего поршень не может нормально перемещаться во внутренней части цилиндра;
  • пружины расположены не очень правильно, на основании чего корпус автомобиля начинает качаться в процессе движения.

Подобные явления обычно происходят по причине низкого качества основных элементов стоек, из-за неправильной установки, а также по причине естественного процесса износа и старения встроенных элементов.

Сказать, какие нужно покупать стойки, невозможно. Здесь все зависит от материального достатка и самого транспортного средства. В любом случае не нужно экономить на данных элементах. Стоит купить конструкции, которые характеризуются большим количеством положительных отзывов и выпущены проверенными производителями.

Процесс замены передних стоек

Если подшипник, верхняя опора и вся стойка в полной сборке уже отслужили свой срок, выход здесь будет только один – замена передних амортизаторов. Данная операция на передней части авто может быть проведена своими руками.

Если износилась левая или правая стойка, менять потребуется обязательно обе одновременно.

При осуществлении замены нужно опираться на специальное руководство по ремонту. Несмотря на то что существуют определенные различия в конструкции разных марок авто, алгоритм действия во всех случаях схож. Последовательность манипуляций здесь следующая:

  1. Освобождается доступ к верхней опоре стойке. Здесь придется обязательно снять уплотнитель подкапотного отсека.
  2. Снимается заглушка, откручивается крепежная гайка штока АС. Потребуется головка, а также удлинитель с воротком. Проводить данную операцию желательно тогда, когда сама стойка еще не демонтирована.
  3. Стоит ослабить крепеже колес, а затем поддомкратить машину до такого положения, чтобы шины не касались поверхности земли. Здесь обязательно нужно подстраховаться от срыва домкрата.
  4. Осуществляется демонтаж колеса. При помощи металлической щетки требуется очистить все находящиеся там конструкционные элементы. Их желательно обработать WD40 и подождать, чтобы состав подействовал.
  5. Откручивается крепежная гайка от установленного шарнира стабилизатора. Сделать это нужно одновременно с винтом тормозного шланга. Если у автомобиля есть АБС, потребуется снять трубку с проводкой от датчика, который расположен на стойке.
  6. После этого откручивается крепеж кулака. Болты многие специалисты выбивают простым молотком. Стоит знать, что у некоторых автомобилей втулки стоят отдельно. После данной манипуляции стойку уже ничего не держит.
  7. Настало время открутить гайку, удерживающую верхнюю опору на кузове. Передняя стойка амортизатора снимается одновременно с опорой и пружиной.
  8. Потребуются стяжки, которые предназначены для снятия пружины. Здесь нужно будет получить зазор между чашкой и самым крайним витком.
  9. Ранее на штоке гайка уже была ослаблена, теперь ее можно открутить совсем. Только после этого получится снять опору и пружину одновременно с чашечкой.
  10. Если отбойник вместе с пыльниками износились, они тоже должны быть заменены.
  11. Новые передние стойки желательно предварительно серьезно прокачать. Данный процесс осуществляется строго в соответствии с инструкцией производителя.
  12. Требуется заменить прокладки и сальники, так как сальники старые уже не подойдут.
  13. Выполняется обратная сборка.

Если следовать данной инструкции, можно достаточно быстро заменить передние стойки на новые, обеспечив комфорт передвижения авто и обеспечив высокий уровень безопасности. Опора станет прочной, подвеска перестанет раскачиваться и негативно сказываться на общей эксплуатации транспортного средства.

Заключение

Каждый водитель должен понимать, что подвеска и вся амортизационная система в целом прямо сказывается на общем поведении транспортного средства на дороге. Передние стойки – это один из самых основных элементов всего узла, который эффективно стабилизирует автомобиль и требует проводимой время от времени замены. Чтобы избежать непредсказуемого поведения машины на трассе, нужно следить за исправностью стоек и за степенью их износа.

auto-gl.ru
