Стойки кузова

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.

Для чего нужны стойки кузова

Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону — это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.

В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.   Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.

В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.

Конструкция стоек:

— наружная часть;

— накладка;

Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.

Виды стоек и их особенности

Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.

Именно средняя стойка страдает больше всего при боковом ударе. Если стойка повреждена незначительно, то ее можно отремонтировать, в противном случае осуществляется замена.

Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.

Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Нижняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.

Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.

Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.

Как стойки могут обеспечить безопасность

Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.

Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3 пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.

Чем может быть вызвано повреждение стоек

Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет. Для того, чтобы стойки сохраняли свою функциональность, нужно следить за общим состоянием автомобиля и выбирать скоростной режим в зависимости от качества дорожного покрытия.  В случае аварии стойки необходимо восстановить или заменить.

blamper.ru

Конструкция несущего кузова автомобиля

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье пого­во­рим о несу­щем кузо­ве авто­мо­би­ля, о исто­рии появ­ле­ния, его харак­те­ри­сти­ках и устрой­стве.

Несу­щий кузов при­шёл на сме­ну рам­ной кон­струк­ции авто­мо­би­ля. Гру­бо гово­ря, он объ­еди­ня­ет раму и кузов в одно целое и име­ет допол­ни­тель­ные уси­ле­ния в необ­хо­ди­мых местах. Раму заме­ща­ют про­доль­ные (лон­же­ро­ны) и попе­реч­ные сило­вые эле­мен­ты.

Неко­то­рые авто­мо­би­ли, такие как гру­зо­ви­ки и неко­то­рые вне­до­рож­ни­ки, по-преж­не­му име­ют рам­ную кон­струк­цию.

Несу­щий кузов име­ет похо­жий прин­цип и дизайн, кото­рый года­ми исполь­зо­вал­ся в авиа­стро­е­нии ещё до появ­ле­ния его в авто­мо­би­лях.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запа­тен­то­вал.

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную кон­струк­цию.

Характеристики несущего кузова

Кон­струк­ция кузо­ва сде­ла­на из ком­би­на­ции прес­со­ван­ных листо­вых пане­лей раз­ных форм, соеди­нён­ных в еди­ную кон­струк­цию при помо­щи точеч­ной кон­такт­ной свар­ки. Кузов полу­ча­ет­ся отно­си­тель­но лёг­ким и очень проч­ным.

Такой тип кон­струк­ции часто срав­ни­ва­ют со скор­лу­пой яйца. Если пытать­ся раз­да­вить яйцо, при­ла­гая уси­лие про­доль­но, с про­ти­во­по­лож­ных кон­цов, то это будет сде­лать не про­сто. Так полу­ча­ет­ся из-за того, что вся сила не кон­цен­три­ру­ет­ся в одном месте, а рас­се­и­ва­ет­ся по всей скор­лу­пе. Подоб­ным обра­зом функ­ци­о­ни­ру­ет несу­щий кузов. В рам­ных авто­мо­би­лях, кото­рые были до появ­ле­ния несу­щих кузо­вов, рама при­ни­ма­ла на себя все нагруз­ки, а кузов обес­пе­чи­вал толь­ко функ­ци­о­наль­ные нуж­ды. В несу­щем же кузо­ве сило­вые эле­мен­ты явля­ют­ся частью кузо­ва, кото­рый, в свою оче­редь, состо­ит из мно­же­ства пане­лей, при­ва­рен­ных друг к дру­гу и обра­зу­ю­щих еди­ную кон­струк­цию. Даже вкле­ен­ные стёк­ла авто­мо­би­ля (лобо­вое и зад­нее) вли­я­ют на общую жёст­кость. Таким обра­зом, нагруз­ка рас­пре­де­ля­ет­ся по все­му кузо­ву.

Бла­го­да­ря отсут­ствию рамы, авто­про­из­во­ди­те­ли полу­чи­ли воз­мож­ность делать авто­мо­би­ли более ком­пакт­ным и лёг­ки­ми, а так­же появи­лась боль­шая сво­бо­да в дизайне.

Недо­стат­ка­ми несу­ще­го кузо­ва мож­но счи­тать шум и виб­ра­цию, кото­рая боль­ше пере­да­ёт­ся на кузов, чем на рам­ном авто­мо­би­ле. В совре­мен­ных авто­мо­би­лях эта про­бле­ма реша­ет­ся бла­го­да­ря при­ме­не­нию шумо-виб­ро изо­ли­ру­ю­щих мате­ри­а­лов.

В несу­щих кузо­вах исполь­зу­ет­ся доста­точ­но тон­кий листо­вой металл, проч­ность кото­ро­го уве­ли­че­на бла­го­да­ря штам­по­ва­нию. Сило­вые эле­мен­ты сде­ла­ны из высо­ко­проч­ной ста­ли. В таких типах кузо­вов ржав­чи­на может вли­ять на струк­тур­ную жёст­кость кузо­ва и на без­опас­ность. Поэто­му анти­кор­ро­зи­он­ная защи­та, в осо­бен­но­сти струк­тур­ных эле­мен­тов, очень важ­на.

Несу­щий кузов даёт пре­иму­ще­ство более низ­ко­го цен­тра тяже­сти авто­мо­би­ля, уве­ли­чи­ва­ет­ся эко­но­мия и рей­тинг без­опас­но­сти. Бла­го­да­ря более низ­ко­му цен­тру тяже­сти улуч­ша­ет­ся устой­чи­вость и управ­ля­е­мость и умень­ша­ет­ся веро­ят­ность пере­во­ро­та авто­мо­би­ля.

Неод­но­крат­но про­во­ди­лись краш-тесты с авто­мо­би­ля­ми, име­ю­щи­ми рам­ную кон­струк­цию и авто­мо­би­ля­ми с несу­щим кузо­вом. Авто­мо­би­ли с несу­щим кузо­вом пока­зы­ва­ют луч­шую без­опас­ность при фрон­таль­ном столк­но­ве­нии и при пере­во­ро­те, но немно­го худ­шую без­опас­ность при боко­вых столк­но­ве­ни­ях.

Рас­смот­рим кон­струк­цию несу­ще­го кузо­ва, раз­де­лив её на три части: перед­нюю, цен­траль­ную и зад­нюю.

Конструкция передней части кузова

• Глав­ны­ми сило­вы­ми эле­мен­та­ми перед­ней части несу­ще­го кузо­ва явля­ют­ся лон­же­ро­ны. Это про­доль­ные полые эле­мен­ты, кре­пя­щи­е­ся бли­же к низу перед­ней части кузо­ва. Они явля­ют­ся самы­ми проч­ны­ми эле­мен­та­ми несу­ще­го кузо­ва авто­мо­би­ля. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Лон­же­ро­ны кре­пят­ся частич­но к щиту мотор­но­го отсе­ка и частич­но к низу перед­них брыз­го­ви­ков кузо­ва. Лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го смя­тия при ава­ри­ях, что­бы гасить энер­гию при фрон­таль­ном уда­ре.

• Фар­ту­ки (брыз­го­ви­ки) перед­них кры­льев явля­ют­ся внут­рен­ни­ми пане­ля­ми, кото­рые рас­по­ла­га­ют­ся вокруг коле­са и защи­ща­ют от гря­зи. Они частич­но при­ва­ре­ны к лон­же­ро­нам. Брыз­го­ви­ки так­же добав­ля­ют струк­тур­ной жёст­ко­сти кузо­ву.
• Верх­нее уси­ле­ние брыз­го­ви­ка явля­ет­ся струк­тур­ным эле­мен­том перед­ней части кузо­ва. На него при­кру­чи­ва­ют­ся перед­ние кры­лья.
• Чаш­ки кузо­ва – это уси­лен­ные эле­мен­ты кузо­ва, кото­рые удер­жи­ва­ют верх­нюю часть сто­ек под­вес­ки. Они сфор­ми­ро­ва­ны как часть брыз­го­ви­ков кузо­ва.
• Рам­ка ради­а­то­ра (под­держ­ка ради­а­то­ра, под­ка­пот­ная рам­ка) – это струк­тур­ный эле­мент, рас­по­ло­жен­ный в перед­ней части кузо­ва и удер­жи­ва­ет ради­а­тор систе­мы охла­жде­ния, замок капо­та и дру­гие смеж­ные эле­мен­ты авто­мо­би­ля. Рам­ка ради­а­то­ра кре­пит­ся к лон­же­ро­нам и брыз­го­ви­кам. Она при­да­ёт жёст­кость перед­ней части кузо­ва, как попе­реч­ный струк­тур­ный эле­мент.
• Щит мотор­но­го отсе­ка (или перед­няя пере­го­род­ка) – это панель, деля­щая перед­нюю сек­цию кузо­ва и цен­траль­ную сек­цию сало­на. Щит мотор­но­го отсе­ка помо­га­ет защи­тить води­те­ля и пас­са­жи­ров при воз­ник­но­ве­нии пожа­ра в мотор­ном отсе­ки. За щитом идёт сило­вая кон­струк­ция, защи­ща­ю­щая води­те­ля и пас­са­жи­ров в момент ава­рии.
• Перед­ние кры­лья рас­по­ла­га­ют­ся рядом с перед­ни­ми дверь­ми и дохо­дят до перед­не­го бам­пе­ра. Они закры­ва­ют перед­нюю под­вес­ку, и брыз­го­ви­ки перед­ней части кузо­ва. На совре­мен­ных маши­нах кры­лья, обыч­но, при­кру­чи­ва­ют­ся к кузо­ву бол­та­ми.
• Уси­ли­тель бам­пе­ра при­кру­чи­ва­ет­ся к перед­ней части лон­же­ро­нов и пред­на­зна­чен для гаше­ния уда­ра при ава­рии.

Центральная часть несущего кузова

• Дни­ще явля­ет­ся глав­ной струк­тур­ной сек­ци­ей ниж­ней части сало­на кузо­ва. Часто, дни­ще штам­пу­ет­ся как одна боль­шая цель­ная панель. С ниж­ней сто­ро­ны дни­ща кузо­ва про­хо­дят про­доль­ные и попе­реч­ные сило­вые эле­мен­ты. Места креп­ле­ния сиде­ний уси­ле­ны и так­же при­да­ют жёст­кость дни­щу.

• Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

• Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Задняя часть кузова

• Зад­ние лон­же­ро­ны явля­ют­ся сило­вы­ми про­доль­ны­ми эле­мен­та­ми зад­ней части кузо­ва. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Они удер­жи­ва­ют пол багаж­ни­ка и при­ни­ма­ют на себя всю нагруз­ку при пере­воз­ке бага­жа.

• Пол багаж­ни­ка пред­став­ля­ет собой штам­по­ван­ный лист, кото­рые часто име­ет вогну­тую фор­му и обра­зу­ет место под запас­ное коле­со. Пол при­ва­рен к зад­ним лон­же­ро­нам, зад­ним брыз­го­ви­кам (или аркам) и зад­ней пане­ли кузо­ва.
• Зад­ние кры­лья пред­став­ля­ют собой несъём­ные пане­ли, при­ва­рен­ные к кузо­ву и явля­ют­ся частью струк­ту­ры зад­ней части кузо­ва.
• Зад­ние чаш­ки кузо­ва удер­жи­ва­ют верх­нюю часть зад­них сто­ек.
• Зад­ние арки кузо­ва кре­пят­ся к зад­ним кры­льям.

 Зоны запланированного сжатия (смятия)

Это зоны кузо­ва, проч­ность кото­рых спе­ци­аль­но ослаб­ле­на при изго­тов­ле­нии авто­мо­би­ля. Это сде­ла­но, что­бы, сжи­ма­ясь в этих местах, эле­мен­ты кузо­ва гаси­ли энер­гию уда­ра. Зоны запла­ни­ро­ван­но­го смя­тия обес­пе­чи­ва­ют опре­де­лён­ный кон­троль вто­ро­сте­пен­ных повре­жде­ний и уве­ли­чи­ва­ют без­опас­ность води­те­ля и пас­са­жи­ров. Эле­мен­ты кузо­ва с таки­ми ослаб­лен­ны­ми зона­ми сми­на­ют­ся более пред­ска­зу­е­мо, чем без них. Перед­ние и зад­ние лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го сжа­тия, в кото­рых они сги­на­ют­ся при ава­рии, гася энер­гию уда­ра. Капот, так­же, име­ет такие зоны.

Несу­щий кузов так спро­ек­ти­ро­ван, что перед­няя и зад­няя часть сми­на­ет­ся отно­си­тель­но лег­ко, в то вре­мя как сред­няя часть, где нахо­дит­ся води­тель с пас­са­жи­ра­ми, оста­ёт­ся целым.

Типы стали в конструкции несущего кузова

Сталь по-преж­не­му самый часто исполь­зу­е­мый мате­ри­ал при изго­тов­ле­нии раз­лич­ных видов транс­пор­та. При изго­тов­ле­нии сило­вых эле­мен­тов несу­ще­го кузо­ва при­ме­ня­ет­ся высо­ко­проч­ная сталь, высо­ко­проч­ная низ­ко­ле­ги­ро­ван­ная сталь и сверх­проч­ная сталь. Пре­дел проч­но­сти такой ста­ли в 2–4 раза боль­ше обыч­ной, низ­ко­уг­ле­ро­ди­стой ста­ли. Штам­по­ва­ние ещё боль­ше уси­ли­ва­ет проч­ность пане­лей. При­ме­не­ние высо­ко­проч­ной ста­ли, поз­во­ли­ло авто­про­из­во­ди­те­лям умень­шить тол­щи­ну листо­во­го метал­ла при изго­тов­ле­нии струк­тур­ных эле­мен­тов без ухуд­ше­ния проч­но­сти кузо­ва.

На неко­то­рых совре­мен­ных авто­мо­би­лях струк­тур­ные эле­мен­ты кузо­ва могут быть сде­ла­ны, из ком­би­на­ции раз­ных типов ста­ли. Лазе­ром сва­ри­ва­ет­ся сталь раз­ной тол­щи­ны и проч­но­сти. Полу­ча­ет­ся одна цель­ная панель.

Пенный наполнитель внутри закрытых конструкций несущего кузова

Рас­по­ло­же­ние пен­но­го напол­ни­те­ля внут­ри закры­тых кон­струк­ций кузо­ва может варьи­ро­вать­ся у раз­ных авто­мо­би­лей. Пена может рас­по­ла­гать­ся в поро­гах, стой­ках кузо­ва, лон­же­ро­нах. Пен­ный напол­ни­тель исполь­зу­ет­ся для умень­ше­ния шума, виб­ра­ции и уве­ли­че­ния проч­но­сти кузо­ва.

Неже­ла­тель­но сва­ри­вать пане­ли рядом с местом, где рас­по­ло­жен пен­ный напол­ни­тель. Если есть такая необ­хо­ди­мость, то напол­ни­тель нуж­но сна­ча­ла уда­лить, а потом вос­ста­но­вить по завер­ше­нию ремон­та.

Пен­ный напол­ни­тель не пла­вит­ся и не горит, если резать «бол­гар­кой» часть кузо­ва рядом с ним.

Для заме­ны спе­ци­аль­но­го пен­но­го напол­ни­те­ля не реко­мен­ду­ет­ся исполь­зо­вать стро­и­тель­ную пену.

Ремонт несущего кузова

Авто­мо­биль с несу­щим кузо­вом, в отли­чие от рам­ной кон­струк­ции, тре­бу­ет дру­гой под­ход к ремон­ту.

Так как кузов пред­став­ля­ет собой вза­и­мо­свя­зан­ную кон­струк­цию, то, часто, допол­ни­тель­но к основ­но­му, он  полу­ча­ет вто­ро­сте­пен­ные повре­жде­ния. Это нуж­но все­гда учи­ты­вать при осмот­ре перед ремон­том.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Стойки кузова для иномарок и отечественных авто с доставкой по РФ

Наш сайт представляет каталог стоек кузова автомобиля. Мы продаем стойки кузова для иномарок и отечественных авто в Краснодаре и по всей России. Авторазборка Европа 23 предлагает выбрать вам нужную деталь для вашей модели автомобиля с нашего каталога. В ассортименте вы найдете оригинальные запчасти новые или Б/У. Покупайте автозапчасти через наш сайт и экономьте

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.

Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону — это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.

В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.  Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.

В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.

Конструкция стоек:

- наружная часть

- накладка

Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.

Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.

Именно средняя стойка страдает больше всего при боковом ударе.

Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.

Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Верхняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.

Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.

Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.

Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.

Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3-х пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.

Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет.

Все запчасти проходят осмотр и оценку их технического состояния. Мы не допускаем в продажу детали, выработавшие более 45% своего запаса прочности.

Доставка стоек кузова производится транспортными компаниями по территории ЮФО, Крымского полуострова и всем остальным регионам по тарифам транспортных компаний.

evropaavto23.ru

Устройство и виды передних стоек амортизаторов и инструкция по их замене в 13 этапов

Информация данной статьи будет максимально полезной и информативной для автолюбителей, которые только начинают изучать особенности конструкции автомобиля. Подробно будет освещен вопрос, что такое стойки амортизаторов передние, в чем заключается важность данных элементов и как проводится их замена при износе и поломке.

Содержание статьи

Устройство передних стоек амортизаторов

Многие водители ошибочно проводят параллель между такими понятиями, как стойка амортизатора и сам амортизатор. Некоторые из них полагают, что это обычная пружина, или называют стойкой все элементы данной системы, собранные вместе. Чтобы понять, что это ошибочное мнение, стоит более подробно изучить вопрос, что собой представляют стойки, какие присутствуют особенности их устройства.

Стойками амортизационной системы называют элемент, который требуется для соединения таких компонентов, как кузов и колеса автомобиля. Соединяется данная опора с пружиной и демпфером, который, кстати, является основным компонентом амортизатора.

В составе данной конструкции присутствуют следующие элементы:

1. Цилиндры, внутри которых установлен поршень и специальная гидравлическая жидкость.
2. Гидравлическая жидкость, которая может быть представлена в виде смеси жидкости и газа, а также определенной смесью газов. Состав необходим для передачи усилий между двумя видами амортизаторов.
3. Шток. Предназначен для удержания на себе поршня и требуется для передачи серьезных толкающих усилий.
4. Поршень, имеющий специальный пропускной клапан. Он осуществляет движение во внутренней части цилиндра. Применяется для плавной передачи колебаний.
5. Сальники, уплотнитель и качественный герметик.
6. Корпус, предназначенный для размещения во внутренней части разных составных компонентов стойки.
7. Крепежные элементы, необходимые для соединения основных частей амортизатора с кузовом автомобиля.

Если изучить конструкцию элементов, то можно понять, что передние амортизационные стойки (АС) могут быть оснащены пружинами, а могут не иметь их. Выбор того или иного варианта нужно осуществлять на основе конструктивных особенностей подвески и приемлемого бюджета.

Как и все автомобильные детали, передние стойки амортизаторов со временем изнашиваются, ломаются и приходят в полную негодность. При обнаружении данного явления как можно быстрее должна быть проведена замена амортизатора передней стойки.

Принцип работы передних стоек

Чтобы разобраться с тем, как функционируют стойки амортизаторов передние транспортного средства, условно мх стоит разделить на два главных конструкционных элемента – пружину и амортизатор. Именно они приводят весь механизм в действие.

Пружина

Главный элемент данной детали предназначен для нивелирования самых разных дефектов современного дорожного покрытия. Также он необходим для снижения активности вибрации, которая в процессе передвижения отражается на кузове. При перемещении по сильно разбитой дороге именно благодаря пружине водитель чувствует только плавное раскачивание автомобиля. пружина забирает на себя самые мощные толчки, то есть полностью их гасит.

Металл, из которого производится пружина, должен обладать оптимальной упругостью. Обычно используется такая сталь, которая оптимально подходит для определенной марки транспортного средства, его веса и общей специализации.

Пружина устанавливается одной стороной в специальной чашке стойки, а другой частью проходит через резиновую проставку, которая, в свою очередь, упирается в кузов.

Амортизатор

Это сама стойка, которая, если сравнивать с той же пружиной, является более сложной деталью по своей конструкции. Вот самые основные конструкционные особенности:

1. Двухкамерный цилиндр, по которому перемещается поршень, предварительно закрепленный на штоке. Именно он заполняется газом или жидкостью.
2. Рабочий состав циркулирует во внутренней части обеих камер, на основании чего все стойки, как и стандартные амортизаторы, разделяются на несколько видов.

Основной задачей амортизатора является гашение колебаний, которые исходят от пружины. Процедура амортизации подразумевает под собой серьезное повышение уровня давления, образованного внутренней частью детали. Его снижение осуществляется за счет специальных клапанов, которые располагаются непосредственно на поршне. В зависимости от общего положения элементы автоматически закрываются и открываются так, чтобы эффективно регулировать оказываемые нагрузки.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

• удержание массы транспортного средства;
• передача силы сцепления с асфальтовым покрытием на кузов;
• поддержка оптимального положения кузова по отношению к автомобильным колесам;
• устранение лишнего крена;
• принятие на себя серьезных боковых нагрузок.

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Разновидности передних стоек

Все автомобильные стойки функционируют за счет специальной рабочей жидкости. На основании используемого в цилиндре устройства вещества передние стойки амортизатора можно разделить на три основных типа:

1. Масляные, или гидравлические. Эффективны при передвижении в черте города, а также по загородным проселочным дорогам.
2. Газовые. Отличаются более высокими показателями жесткости. Это оптимальный вариант для современных спортивных авто. Есть мнение, что газовые конструкции относятся к категории более современных устройств. Но если автомобиль часто перемещается по грунтовым дорогам, данная категория амортизаторов не очень подойдет.
3. Газомасляные. Как говорят многочисленные отзывы, это оптимальное решение для любого транспортного средства. Здесь присутствуют все положительные характеристики перечисленных выше категорий амортизаторов.

Передние и задние стойки отличаются друг от друга, потому нужно быть внимательными в процессе покупки.

Передние немного выше по длине и имеют меньший диаметр. Поворотные кулаки в конструкциях задних амортизаторов полностью отсутствуют. Кроме того, заменить задние стойки намного сложнее, чем передние.

Срок службы

Общее время эксплуатации передних амортизаторов, а также периодичность их замены прямо зависит от трех основных факторов:

• качество детали;
• уровень соответствия массе транспортного средства;
• манера перемещения на автомобиле.

По этой причине на одних машинах детали приходится менять раз в 6 месяцев, а на иных конструкции работают на протяжении 7 лет.

Подобная разница во временных периодах службы основана на неправильной эксплуатации автомобилей, а также на неграмотно подобранных основных конструкциях и пружинах. Пренебрежение данными правилами способно привести к тому, что нагрузка не будет распределена равномерно, что автоматически негативно скажется на сроке службы всей амортизационной системы автомобиля.

Признаки наличия неисправностей

Если выйдет из строя правая или левая стойка, это может привести к возникновению аварийной ситуации. Именно по этой причине так важно тщательно следить за своим транспортным средством. Своевременно проведенные ремонтные работы позволят избежать большого количества проблем.

На поломку передних стоек указывают следующие признаки и характерные симптомы:

• в процесс движения раздается постоянный скрип, стук и щелчки;
• автомобиль постоянно раскачивается и колеблется из стороны в сторону;
• машину серьезно заносит на поворотах;
• для совершения торможения требуется намного больший тормозной путь, чем при исправных амортизаторах;
• транспортное средство сильно приседает, как только водитель разгоняется или тормозит. Неприятные ощущения при этом присутствуют как сзади, так и спереди;
• машина очень плохо цепляется за поверхность;
• резина очень быстро и неравномерно изнашивается;
• из амортизационной системы вытекает тормозная жидкость;
• опоры, пружина и шток покрываются разрушительной коррозией;
• значительное повышение уровня шума в процессе набора скорости. Это говорит о том, что повредились крепежи встроенных втулок;
• корпус деформируется, отчего поршень не может нормально перемещаться во внутренней части цилиндра;
• пружины расположены не очень правильно, на основании чего корпус автомобиля начинает качаться в процессе движения.

Подобные явления обычно происходят по причине низкого качества основных элементов стоек, из-за неправильной установки, а также по причине естественного процесса износа и старения встроенных элементов.

Сказать, какие нужно покупать стойки, невозможно. Здесь все зависит от материального достатка и самого транспортного средства. В любом случае не нужно экономить на данных элементах. Стоит купить конструкции, которые характеризуются большим количеством положительных отзывов и выпущены проверенными производителями.

Процесс замены передних стоек

Если подшипник, верхняя опора и вся стойка в полной сборке уже отслужили свой срок, выход здесь будет только один – замена передних амортизаторов. Данная операция на передней части авто может быть проведена своими руками.

Если износилась левая или правая стойка, менять потребуется обязательно обе одновременно.

При осуществлении замены нужно опираться на специальное руководство по ремонту. Несмотря на то что существуют определенные различия в конструкции разных марок авто, алгоритм действия во всех случаях схож. Последовательность манипуляций здесь следующая:

1. Освобождается доступ к верхней опоре стойке. Здесь придется обязательно снять уплотнитель подкапотного отсека.
2. Снимается заглушка, откручивается крепежная гайка штока АС. Потребуется головка, а также удлинитель с воротком. Проводить данную операцию желательно тогда, когда сама стойка еще не демонтирована.
3. Стоит ослабить крепеже колес, а затем поддомкратить машину до такого положения, чтобы шины не касались поверхности земли. Здесь обязательно нужно подстраховаться от срыва домкрата.
4. Осуществляется демонтаж колеса. При помощи металлической щетки требуется очистить все находящиеся там конструкционные элементы. Их желательно обработать WD40 и подождать, чтобы состав подействовал.
5. Откручивается крепежная гайка от установленного шарнира стабилизатора. Сделать это нужно одновременно с винтом тормозного шланга. Если у автомобиля есть АБС, потребуется снять трубку с проводкой от датчика, который расположен на стойке.
6. После этого откручивается крепеж кулака. Болты многие специалисты выбивают простым молотком. Стоит знать, что у некоторых автомобилей втулки стоят отдельно. После данной манипуляции стойку уже ничего не держит.
7. Настало время открутить гайку, удерживающую верхнюю опору на кузове. Передняя стойка амортизатора снимается одновременно с опорой и пружиной.
8. Потребуются стяжки, которые предназначены для снятия пружины. Здесь нужно будет получить зазор между чашкой и самым крайним витком.
9. Ранее на штоке гайка уже была ослаблена, теперь ее можно открутить совсем. Только после этого получится снять опору и пружину одновременно с чашечкой.
10. Если отбойник вместе с пыльниками износились, они тоже должны быть заменены.
11. Новые передние стойки желательно предварительно серьезно прокачать. Данный процесс осуществляется строго в соответствии с инструкцией производителя.
12. Требуется заменить прокладки и сальники, так как сальники старые уже не подойдут.
13. Выполняется обратная сборка.

Если следовать данной инструкции, можно достаточно быстро заменить передние стойки на новые, обеспечив комфорт передвижения авто и обеспечив высокий уровень безопасности. Опора станет прочной, подвеска перестанет раскачиваться и негативно сказываться на общей эксплуатации транспортного средства.

Заключение

Каждый водитель должен понимать, что подвеска и вся амортизационная система в целом прямо сказывается на общем поведении транспортного средства на дороге. Передние стойки – это один из самых основных элементов всего узла, который эффективно стабилизирует автомобиль и требует проводимой время от времени замены. Чтобы избежать непредсказуемого поведения машины на трассе, нужно следить за исправностью стоек и за степенью их износа.

auto-gl.ru

Коленвал — где находится и для чего нужен

Двигатель – сложный агрегат, в котором нет незначительных деталей. Одна из таких его составляющих – коленвал. С одной стороны, это не сложное устройство, а простая деталь, с другой, коленчатый вал – одна из основных деталей двигателя.

Для чего нужен коленвал?

Любой автомобильный двигатель является поршневым. Принцип его работы прост: в цилиндр подается топливно-воздушная смесь, которая воспламеняется и увеличивается в объеме. Возникает избыточное давление, которое выталкивает поршень из цилиндра. Поршень при этом совершает поступательное движение, которое нужно преобразовать во вращательное, чтобы передать его в коробку передач, а дальше – на полуоси или карданный вал.

Вот именно эту функцию и выполняет коленчатый вал – преобразовывает один тип механического движения в другой, а именно: поступательное во вращательное.

Материал, из которого изготавливаются коленчатые валы, это не простая сталь, поэтому и стоимость изделия так высока, по сравнению с ценой простой металлической болванки. Сталь, из которой изготавливается вал, легируется хромом, молибденом и другими металлами, что придает изделию особую прочность. Кроме того, немаловажен сам процесс изготовления, начиная от того, как расположены волокна заготовки, заканчивая методикой изготовления – прессованием или ковкой.

С тем, что делает вал, мы разобрались, но остался вопрос – где находится коленвал? Коленчатый вал расположен в нижней части двигателя, снизу он прикрыт картером, заполненным моторным маслом. Вал закреплен в подшипниках, которые удерживают его и не дают смещаться, иногда для его усиления используются дополнительные упоры. Но есть исключение – в оппозитных двигателях коленчатый вал располагается выше, по центру ДВС.

Что собой представляет и как работает коленчатый вал?

Поршня в двигателе перемещаются неравномерно – пока дни опускаются, другие поднимаются – это обеспечивает плавность хода, и равномерное распределение нагрузки по времени. Коленчатый вал сдерживает ход поршней после сгорания топлива и возвращает их в исходное положение для сжатия смеси. С одной стороны он связан с газораспределительным механизмом, с другой – передает вращательный момент в трансмиссию.

Коленчатый вал состоит из нескольких шеек:

• Основные находятся точно по центральной оси вала и в процессе вращения не смещаются.
• Между ними находятся шатунные шейки, которые смещены относительно оси под разными, строго определенными углами, и при вращении описывают круг. Именно они обеспечивают взаимодействие вала и поршня.
• Между собой шейки соединены «щеками» – пластинами из толстого металла. Щеки кроме крепежной, выполняют антирезонансную функцию – во время вращения вал может войти в резонанс и разрушиться, но щеки не позволяют этому произойти.

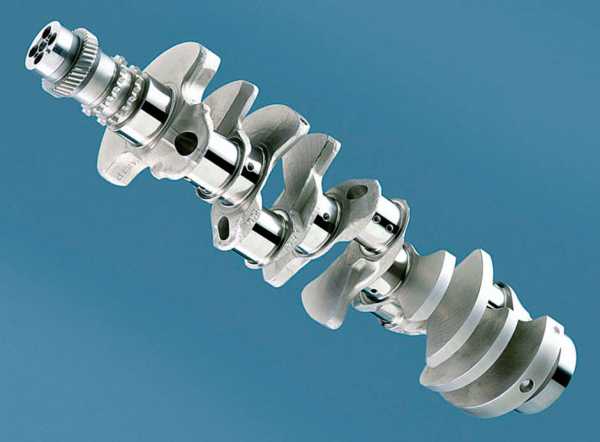

Словами трудно описать внешний вид этой детали, если вы хотите точно представить коленвал, фото или схематическое изображение – наилучший вариант.

Принцип действия коленчатого вала:

• В момент, когда в камере воспламеняется воздушно-топливная смесь, поршень, а соответственно и связанная с ним шейка, находятся в крайнем нижнем положении.
• При воспламенении смеси поршень выталкивает шейку, которая смещается и тем самым проворачивает вал.
• В свою очередь, другая шейка, смещенная относительно описанной, под действием вращательного момента проворачивается и вдавливает сопряженный с ней поршень в цилиндр, сжимая топливно-воздушную смесь.

Дальше все продолжается аналогично. Это простой примет, не стоит забывать, что автомобильный двигатель – четырехтактный, поэтому в определенный момент поршень находится в одном из следующих положений:

• Впуск смеси.
• Сжатие смеси.
• Рабочий ход поршня.
• Выпуск отработанных газов.

Поэтому каждая из шатунных шеек расположена под углом 90 градусов по сравнению с рядом стоящими.

Немного интересной информации о коленвалах

Кроме обычных серийных, существуют спортивные коленчатые валы. Они обеспечивают более быстрый ход поршня в крайней точке сжатия за счет особой формы шатунных шеек. Если у обычного вала они имеют круглую форму, то у спортивного они слегка вытянутые, за счет чего общие характеристики работы двигателя изменяются.

Среди автомобилистов бытует мнение, что маркировка коленвала может рассказать о его характеристиках. На самом деле это не так – маркировка это всего лишь каталожный номер производителя или оригинальный номер. Она ничего общего не имеет со свойствами изделия, а используется для простоты подбора запчасти.

По сути, коленчатый вал это простой кусок обработанного должным образом качественного металла или сплава. С точки зрения функциональности, это незаменимая деталь, которая испытывает огромные нагрузки, от работы которой зависит не только качество езды, но и ресурс двигателя и его деталей. По сути же, это просто передаточное звено, которое обеспечивает работу других узлов автомобиля – генератора, трансмиссии, полуосей, карданного вала и так далее.

cartore.ru

Что такое коленчатый вал двигателя в автомобиле

Коленчатый вал или, как его называют опытные водители и автослесари, коленвал – важная функциональная деталь автомобильного двигателя, которая имеет строгую индивидуальную форму в зависимости от модели. В данной статье мы рассмотрим, что такое коленчатый вал двигателя, какие функции он выполняет и к чему приводит эксплуатация машины с неисправным валом.

Что такое коленвал

Коленчатый вал – это механическая деталь автомобильного двигателя, которая является промежуточным звеном-преобразователем тепловой энергии сгораемого топлива в механическую энергию вращения колёс. По внешнему виду он представляет собой вал из стального сплава со множеством шатунных шеек, которые между собой соединены коленной шейкой. Число шеек-колен соответствует числу цилиндров в двигателе, их расположению, форме. Шейки соединены с поршнями через шатуны, которые, двигаясь возвратно-поступательно, приводят вал в движение.

Если в коленчатом вале шатунные шейки находятся с двух сторон от коленной шейки, он называется полноопорным. Если же они расположены только с одной стороны – неполноопорным.

Коленвал производится из углеродистой или легированной стали с повышенной износостойкостью (для спорткаров, люкс-моделей и автомобилей с повышенной мощностью) или модифицированного чугуна (для стандартных серийных моделей) с помощью литья или прессования. Для легирования стали применяются молибден, хром и иные металлы, существенное увеличивающие прочность сплава.

В большинстве двигателей коленчатый вал располагается в нижней части, над картером, в оппозитных – выше, по центру мотора.

Для чего нужен коленчатый вал

Двигатели внутреннего сгорания работают за счёт функционирования поршневого блока. Его принцип действия заключается в следующем:

• во время сгорания топливной смеси в цилиндре воздух расширяется с создаёт давление;
• под действие давления поршень выталкивается, совершая поступательное движение;
• благодаря соединению с шатунными шейками поступательное движение превращается во вращательное;
• энергия вращения, переданная на коленчатый вал, передаётся колёсам автомобиля, и он приводится в движение.

Таким образом, коленвал – это преобразователь одного вида механического движения в другой. Как известно, поршни в ДВС двигаются несимметрично. В то время, как одни из них совершают поступательные движения (выталкиваются из цилиндра), другие – возвратное (затягиваются обратно). Конструкция коленчатых валов разрабатывается с предельной точностью, поэтому во время работы все цилиндры сохраняют общее вращение вала. Поэтому коленца имеют разные оси вращения.

Из чего состоит коленчатый вал

Конструкция коленчатого вала: 1. Носок коленчатого вала; 2. Посадочное место звездочки (шестерни) привода распределительного вала; 3. Отверстие подвода масла к коренной шейке; 4. Противовес; 5. Щека; 6. Шатунные шейки; 7. Фланец маховика; 8. Отверстие подвода масла к шатунной шейке; 9. Противовесы; 10. Коренные шейки; 11. Коренная шейка упорного подшипника.

Рабочие компоненты коленвала:

• Коренная шейка – валовая опора, которая служит осью вращения самого вала. Она лежит в подшипнике, который встроен в картер.
• Шатунные шейки – опоры, связанные с поршневыми шатунами. Во время работы они смещаются относительно оси вала по круговой траектории.
• Щёки – вспомогательные детали, связывающие шатунные и коренные шейки. Они также предотвращают разрушение вала из-за резонансной нагрузки.
• Хвостовик – задняя часть, соединённая с шестерной отбора или маховиком для передачи мощности на движение.
• Носок – передняя часть вала, которая посредством шкива или зубчатого колеса передаёт мощность приводу газораспределительного блока и других вспомогательных механизмов.
• Противовесы – детали, необходимые для распределения нагрузки и уравновешивания массы шатунов и поршней.

Для уплотнения носка и хвостовика используются защитные сальники. Это предотвращает просачивание масла в местах выхода частей маховика за границы блока цилиндров. Вращательное движение обеспечивается тонкими стальными подшипниками скольжения. Чтобы ось вращения вала не смещалась, на одну из коренных шеек ставится упорный подшипник.

Во время работы самые большие напряжения концентрируются в месте соединения шеек и щёк. Для разгрузки его делают с галтелью – полукруглым переходом с промежуточным технологическим поясом. По причине экстремальных нагрузок в месте перехода щёк в шейки в своё время производители отказались от составных коленвалов, детали которых соединялись крепежом.

Для чего нужен датчик коленвала

Датчик положения коленчатого вала (ДПКВ) используется в автомобилях, которые оборудованы системами электронного управления мотором. Поскольку вращение вала сказывается на работе многих функциональных блоков и систем, своевременная подача топлива в цилиндры ДВС может улучшить ездовые характеристики. Датчик коленвала как раз отвечает за синхронизацию рабочих процессов. В различных моделях автомобилей его использование улучшает синхронизацию зажигания или топливных форсунок. Прибор передаёт на электронный блок управления данные о положении коленвала, направлении и частоте вращения.

Встречаются датчики следующих видов:

• Магнитные (индуктивного типа). Сигнал на ЭБУ формируется в момент прохождения синхронизационной метки через магнитное поле, которое формируется вокруг датчика. Система не требует отдельного питания, и может параллельно работать как датчик скорости.
• Датчики Холла (работают на эффекте Холла). Ток в приборе начинает движение при приближении изменяющегося магнитного поля. Перекрытие магнитного поля реализуется специальным синхронизирующим диском, зубья которого взаимодействуют с магнитным полем ДПКВ. Дополнительная функция – датчик распределения зажигания.
• Оптические. В данном случае для синхронизации также используется зубчатый диск. Он перекрывает оптический поток, проходящий между приёмником и светодиодом. Приёмник фиксирует прерывания светового потока и передаёт в электронный блок управления импульс напряжения, соответствующий параметрам вращения вала.

Датчик коленвала устанавливается внутри корпуса двигателя, как и прочие датчики управления. Для его встраивания используется специальный кронштейн, расположенный возле приводного шкива генератора. Внешне он отличается от датчиков другого назначения наличием проводка длиной 55-70 см с особым разъёмом, который соединяет устройство с системой электронного управления.

Видео на тему

Похожие статьи

avtonov.com

Коленвал как один из важнейших узлов двигателя автомобиля + видео » АвтоНоватор

Двигатель внутреннего сгорания (ДВС) сам по себе не может стронуть с места автомобиль, потому что поршни способны только на поступательное движение, которое должно быть преобразовано через коленвал в крутящий момент, обязательный для трансмиссии. Иными словами, последний служит передачей между ДВС и ведущими колесами, если не принимать во внимание ряд других узлов и механизмов.

Из чего состоит коленвал

Как известно, гениальность – в простоте, и коленвал является ярким тому примером, так как устройство данного автомобильного узла не отличается сложностью, а эффективность его чрезвычайно высока. Именно этот элемент кривошипно-шатунного механизма, выполненный из стали или чугуна, несет на себе основную нагрузку вращения колес, передавая им энергию двигателя. Составлен вал из ряда колен (число их соответствует числу цилиндров ДВС), каждое из которых состоит из двух щек и соединяющей их шатунной шейки. Между собой колена связаны коренными шейками, снабженными одноименными подшипниками.

Преобразование поступательного движения в крутящее происходит за счет того, что оси шеек, соединенных через подшипники с шатунами, не совпадают с осью вращения всего вала. К слову, во избежание возникновения центробежных сил во время работы узла щеки с противоположной стороны от шатунных шеек утяжелены противовесами. Таково устройство коленчатого вала в целом, если не рассматривать маховик, устанавливаемый на одном конце узла, и соединение через ведомый диск с коробкой передач на другом конце.

Как работает коленчатый вал двигателя

Итак, в камерах двигателя внутреннего сгорания, после воспламенения нагнетенного туда горючего, образуются газы, которые, расширяясь, толкают поршни. Те, в свою очередь, оказывают воздействие на присоединенные к ним шатуны через кинематическую пару (бронзовая втулка и палец, тончайший зазор между ними заполнен маслом, подающимся сквозь отверстие во втулке). Шатун нижней головкой через подшипник соединен с шейкой колена, расположенного на валу, и каждое движение поршня, таким образом, проворачивает весь коленчатый вал двигателя.

Чтобы крутящий момент был передан на трансмиссию без ослабления, каждую коренную шейку охватывает специальный подшипник коленвала, состоящий из двух половинок, установленных внутри крышек картера. В последнем предусмотрены ячейки для вращающихся колен, с отверстиями для шатунов в верхней части и поддоном для масла в нижней. Между ячейками, по числу опорных шеек, располагаются подшипники, у каждого вместо элементов качения с внутренней стороны имеется канавка для масла.

Чтобы масло не вытекало из картера, на оба конца вала устанавливаются сальники, которые также имеются с каждой стороны от опорных подшипников.

Шестерня коленвала и ее значение

Когда картер полностью собран, снаружи устанавливается сальник, а затем – шестерня коленвала. Необходима она для того, чтобы через зубчатый ремень или непосредственно через шестерню распределительного вала происходила его синхронизация с работой коленчатого вала. В свою очередь распредвал посредством установленных на нем кулачков с определенной периодичностью открывает и закрывает клапаны газораспределительного механизма (ГРМ). Это необходимо для своевременной подачи в цилиндры ДВС топлива и отвода газов после его сгорания.

Если используется ременная передача, она попутно охватывает шкив насоса охлаждающей жидкости. К слову, натяжение ремня должно быть строго отрегулировано, для этого предусмотрен специальный ролик. Если у шестерни вдруг обнаружится люфт, проверьте, насколько надежно сидит в своем гнезде шпонка коленвала. Даже после того, как последняя будет вынута, шестерня при натянутом ремне должна сидеть достаточно плотно. Если люфт продолжается, значит, произошла деформация посадочного места, и не остается ничего другого, кроме как поменять вал. То же самое, если разбивает гнездо под шпонку.

carnovato.ru

Коленчатый вал двигателя внутреннего сгорания: устройство, назначение, принцип работы

Коленчатый вал (коленвал) двигателя – это одна из важных деталей КШМ, расположенная в цилиндровом блоке. Вал преобразует поступательные движения поршней во вращательный момент, который через трансмиссию передается на колеса автомобиля.

Устройство коленчатого вала

Сложная конструкция коленвала представлена в виде расположенных по одной оси колен – шатунных шеек, соединенных специальными щеками. При этом количество колен зависит от числа, формы и месторасположения цилиндров, а также тактности двигателя автомобиля. С помощью шатунов шейки соединяются с поршнями, совершающими поступательно-возвратные движения.

В зависимости от расположения коренных шеек коленвал может быть:

• полноопорным – когда коренные шейки расположены по две стороны от шатунной шейки;
• неполноопорным – когда коренные шейки расположены только по одну из сторон от шатунной шейки.

В большинстве современных автомобильных двигателей применяются полноопорные коленвалы.

Итак, основными элементами коленвала являются:

• Коренная шейка – основная часть вала, которая размещается на коренных вкладышах (подшипниках), находящихся в картере.
• Шатунная шейка – деталь, соединяющая коленвал с шатунами. При этом смазка шатунных механизмов осуществляется благодаря наличию специальных масляных каналов. Шатунные шейки в отличие от коренных шеек всегда смещены в стороны.
• Щеки – детали, соединяющие два типа шеек – коренные и шатунные.
• Противовесы – детали, которые предназначены для уравновешивания веса поршней и шатунов.
• Фронтальная (передняя) часть или носок – часть механизма, оснащенная колесом с зубцами (шкивом) и шестерней, в некоторых случаях гасителем крутильных колебаний, который осуществляет контроль над мощностью привода ГРМ (газораспределительного механизма), а также других механизмов устройства.
• Тыльная (задняя) часть или хвостовик – часть механизма, соединенная с маховиком при помощи маслоотражающего гребня и маслосгонной резьбы, осуществляет отбор мощности вала.

Фронтальная и тыльная сторона коленчатого вала уплотняется защитными сальниками, которые препятствуют протеканию масла там, где выступающие части маховика выходят за пределы блока цилиндров.

Вращательные движения всего механизма коленвала обеспечивают подшипники скольжения – тонкие стальные вкладыши, с защитным слоем антифрикционного вещества. Для предотвращения осевого смещения вала, применяется упорный подшипник, установленный на коренной шейке (крайней или средней).

Коленвал двигателя изготавливается из износостойкой стали (легированной или углеродистой) или модифицированного чугуна, методом штамповки или литья.

Принцип действия коленчатого вала

Несмотря на сложность самого устройства, принцип работы коленвала достаточно прост.

В камерах сгорания происходит процесс сжигания поступившего туда топлива и выделения газов. Расширяясь, газы воздействуют на поршни, совершающие поступательные движения. Поршни передают механическую энергию шатунам, соединенным с ними втулкой или поршневым пальцем.

Шатун в свою очередь соединен с шейкой коленвала подшипником, вследствие чего каждое поступательное поршневое движение преобразуется во вращательное движение вала. После того как происходит разворот на 180˚, шатунная шейка движется уже в обратном направлении, обеспечивая возвратное движение поршня. Затем циклы повторяются.

Процесс смазки коленчатого вала

Смазка коленвала обеспечивается за счет шатунных и коренных шеек. Важно помнить, что смазка коленчатого вала всегда происходит под давлением. Каждая коренная шейка обеспечена индивидуальным подводом масла от общей смазочной системы. Поступившее масло попадает на шатунные шейки по специальным каналам, расположенным в коренных шейках.

autodromo.ru

Коленчатый вал это перегнутый много раз стержень и всунутый в блок

Когда я учился в автошколе, преподаватель в начале занятия, отправлял какого-нибудь «незнайку» к стеллажам, чтобы тот нашёл и принес изучаемую деталь. Независимо от названия детали, чтобы «помочь» незадачливому ученику, все показывали на него и конечно коленчатый вал это был.

То есть первая деталь, которую все научились узнавать с первого раза, был именно он коленчатый вал.

Вот и мы сегодня поговорим о назначении и конструктивных особенностях коленчатого вала, а также о материалах из которых его делают.

Назначение коленчатого вала

Коленчатый вал это, одна из важных деталей двигателя. Он преобразует поступательное движение поршня во вращательное, которое через трансмиссию передается к колесам.

Несмотря на относительную сложность устройства, его принцип работы достаточно простой. В камере сгорания сжигается топливо и выделяются газы, которые толкают поршни, и придают им поступательное движение.

Поршни через шатуны отдают механическую энергию на шейку коленвала, в результате поступательное движение преобразуется во вращательное. Как только вал поворачивается на 180˚, шатун начинает двигаться в обратном направлении, возвращая поршень в исходную позицию ‒ цикл повторяется.

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

В зависимости от того как расположены коренные шейки, коленвал бывает:

• полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
• неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

Основные элементы КВ

К основным элементам относятся:

• Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
• Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
• Щеки коленвала – соединяют коренные и шатунные шейки;
• Противовесы – уравновешивают вес поршней и шатунов;
• Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
• Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками, которые не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Движение коленвала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем. Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Важный момент ‒ расположение волокон материалов в заготовке. Чтобы они не перерезались в процессе обработки, применяют гибочные ручьи. Когда заготовка изготовлена, её еще раз обрабатывают высокой температурой и освобождают от окалины.

Материал и технология производства зависит от класса и типа автомобиля.

1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
3. Для супердорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы. Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Многие автомобилисты считают, что по маркировке коленчатого вала можно узнать о его характеристиках. Это заблуждение – маркировка лишь номер в каталоге производителя, который используют для подбора запчасти. К свойствам изделия она не имеет отношения.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

И до скорой встречи.

auto-ru.ru

Коленчатый вал и его назначение

Подробно рассмотрим принцип работы коленчатого вала.

Среди всех элементов конструкции двигателя внутреннего сгорания именно коленчатый вал считается наиболее важным и дорогостоящим. И это неудивительно, ведь довольно трудно найти более ответственный элемент, чем коленчатый вал. Именно данный элемент ответственен за процесс преобразования в крутящий момент возвратно-поступательного движения поршней.

Восприятие переменных нагрузок, возникающих в результате действия сил давления газа, вращающихся и движущихся масс и их сил инерции – одна из важнейших задач, которая решается исключительно благодаря данному элементу конструкции. Коленчатый вал является цельным элементом конструкции, потому правильнее будет дать ему название “деталь”. Методы ковки стали либо литья чугуна – вот главные способы изготовления этой детали. Стоит отметить, что турбированные, а также дизельные силовые установки оснащаются коленчатыми валами из наиболее прочных видов стали, и они являются более надежными.

Схема коленчатого вала.

Рассмотрев конструкцию вала, можно увидеть, что эта деталь соединяет воедино шатунные(6) и коренные шейки(9), которые, в свою очередь, объединяются друг с другом при помощи щек(5). По количеству шеек коренные опережают шатунные на один элемент, а сам вал с подобной компоновкой называется “полноопорный”. В сравнении с шатунными шейками, коренные обладают большим диаметром. Противовес(4) является естественным продолжением щеки(5) в направлении, противоположном шатунной шейке. Основной задачей противовесов является создание условий для уравновешивания веса поршней и шатунов, что напрямую влияет на работу силовой установки, делая ее более плавной и размеренной.

Между щеками находится шатунная шейка, и она носит название “колено”. Расположение колен напрямую зависит от нескольких факторов, среди которых: количество цилиндров, порядок их работы, расположение, а также тактность силовой установки. Уравновешенность мотора обеспечивается за счет положения колен. Кроме того, от данного фактора зависит равномерность воспламенения, изгибающие моменты и наименее возможные крутильные колебания.

Шатунная шейка является важнейшей опорной поверхностью для шатунов. В V-образной силовой установке коленчатый вал создается при помощи специальных шатунных шеек удлиненной формы. На этих шейках и основывается пара шатунов правого и левого ряда цилиндров. На определенных валах таких двигателей спаренные шейки шатунов несколько сдвинуты друг против друга под углом в 18 градусов, за счет чего и обеспечивается равномерное воспламенение (данная технология более известна под названием Split-pin).

Переход к щеке от шейки считается элементом, который наиболее подвержен нагрузкам среди всех элементов конструкции коленчатого вала. Чтобы добиться снижения концентрации напряжения, переход к щеке от шейки создается с определенным радиусом закругления, который также известен как галтель. За счет галтелей длина коленчатого вала способна увеличиваться, а чтобы уменьшить длину вала, эти галтели создают с углублением в шейку либо щеку.

Подшипники скольжения – еще один важный элемент, ведь они обеспечивают вращение в шатунных шейках шатунов, а вала – в опорах. Роль подшипников выполняют специальные, произведенные из прочной стальной ленты разъемные вкладыши. На эту же ленту наносится антифрикционный слой. Но почему вкладыши не проворачиваются вокруг шейки? Все потому, что они надежно фиксируются в опоре благодаря наличию выступа. Чтобы недопустить лишних перемещений вала, применяется упорный подшипник скольжения. Этот подшипник устанавливается на крайней, либо средней шейке.

Схема системы смазки.

Шатунные и коренные шейки являются частью системы смазки двигателя, при этом сама смазка производится под давлением. Конструкцией предусмотрен подвод масла для смазки к каждой конкретной опоре коренной шейки, начинающийся от общей магистрали. В дальнейшем к шатунным шейкам масло переходит по каналам, расположенным в щеках.

С коленчатого вала мощность отбирается с хвостовика, заднего конца, а к этому концу прикрепляется маховик. Спереди на конце вала (его также называют носком) имеются посадочные места, и на этих местах закрепляется звездочка (шестерня) привода распределительного вала, специальный гаситель крутильных колебаний (во многих, но не во всех конструкциях) и шкив привода вспомогательных агрегатов. Гаситель представляет собой 2 диска, которые крепятся друг к другу при помощи материала, обладающего высокой степенью упругости (резина, пружина и силиконовая жидкость). Благодаря данному упругому материалу происходит поглощение вибраций вала через внутреннее трение.

Что такое коленчатый вал (коленвал) видео, лекция:

Графическое видео о процессе работы коленвала:

Как изготавливают коленчатый вал (видео):

autoportal.pro

Коленчатый вал — что это такое

Коленчатый вал – это одна из самых важных деталей любого двигателя. Она строго индивидуальна для каждой модели автомобиля и в процессе работы притирается к конкретному двигателю.

1. Что такое коленчатый вал, его основные задачи?

Коленчатый вал (коленвал) – это главный элемент двигателя автомобиля, являющийся частью кривошипно-шатунного механизма, который преобразует энергию сгорающих в цилиндрах двигателя газов в механическую энергию.

Подбирая соотношение длины хода поршня и диаметра цилиндра, двигатель можно сделать длиноходным (ход поршня превышает диаметр цилиндра) или короткоходным (диаметр цилиндра больше, чем ход поршня). Короткоходные двигатели дают возможность повысить мощность за счёт увеличения скорости вращения. А длиноходные двигатели более экономичны и обеспечивают высокий крутящий момент на низких оборотах.

При изменении параметров коленчатого вала происходит изменение всех параметров двигателя, поэтому нужно быть предельно осторожным, тюнингуя свой автомобиль, так как технические характеристики часто меняются не в лучшую сторону.

2. Материалы, из которых изготовлен коленчатый вал.

Когда двигатель работает, на коленчатый вал действую сильные нагрузки. Его надёжность определяется конструкцией и материалом, из которого он изготовлен. Этот элемент двигателя, как правило, имеет цельную структуру. А потому материалы для него должны быть максимально прочными, потому что от прочности коленчатого вала будет зависеть работа всей системы.

В качестве материалов для изготовления коленвалов используют углеродистую и легированную сталь либо чугун высокой прочности. Коленвал можно изготовить методом литья, методом ковки из стали или методом точения. Заготовки получают способом горячей штамповки или способом литья. Очень важно, как расположены волокна материалов в заготовках. Чтобы не допустить их перерезания в дальнейшей обработке, применяются гибочные ручьи. Когда заготовка готова, её дополнительно обрабатывают под высокой температурой и очищают от окалины (дробомётной машиной или методом травления).

Материал и способ производства коленвала подбирается в зависимости от типа и класса автомобиля.

1. В серийных моделях коленвал производят из чугуна методом литья. Это даёт возможность уменьшить себестоимость производства и уложиться в указанные расчёты.

2. Более дорогие спортивные модели оснащают кованным стальным коленвалом. Подобные детали имеют множество преимуществ над литыми по габаритам, весу и прочности, а потому всё чаще применяются в автомобилестроении.

3. Для самых дорогих двигателей коленвал вытачивают из цельного стального куска. При этом значительная часть материала попросту становится отходами.

3. Конструкция коленчатого вала.

Конструкция коленчатого вала определяются количеством цилиндров, их конфигурацией и порядком работы, от чего зависит расположение и количество коренных и шатунных шеек. Например, в двигателях V6 присутствует небольшое угловое смещение шатунных шеек по длине вала. В американской версии двигателя V8 коленвал напоминает крест, а в европейской версии V8 для спортивных автомобилей коленвал плоский. Несмотря на всё это, конструкция разных коленчатых валов очень похожа. Конструктивно коленчатый вал состоит из таких основных элементов:

1. Коренные шейки – опорная шейка, которая находится в коренном подшипнике (располагается в картере двигателя).

2. Шатунные шейки – опорные шейки, которые связывают коленвал с шатунами (в них проходят масленые каналы для смазки) и служат опорой для шатунов.

3. Щёки вала – элемент, который связывает между собой коренные и шатунные шейки.

4. Носок (выходная передняя часть вала) – часть, на которую крепится зубчатое колесо либо шкив отбора мощности, соединяющиеся с газораспределительным механизмом, распределительным валом, гасителем крутильных колебаний, вспомогательными узлами и элементами.

5. Хвостик (выходная задняя часть вала) – часть, которая соединяется с маховиком или шестернёй отбора мощности.

6. Противовесы – элемент коленвала (по сути, продолжение щеки в противоположную сторону от шатунных шеек), который отвечает за разгрузку коренных шеек от сил инерции нижних частей шатунов и неуравновешенных масс кривошипа и обусловливают плавную работу двигателя.

7. Подшипники скольжения – обеспечивают вращение коленчатого вала на опорах. Подшипники являют собой тонкостенные вкладыши, изготовлены из стальной ленты с антифрикционным слоем. Вкладыши фиксируются в опоре выступом, который не позволяет им перекручиваться или за счёт тугой посадки. Наличие смазки обеспечивает простое вращение в подшипниках на протяжении долгого времени.

8. Упорный подшипник скольжение – элемент, который не допускает осевых перемещений коленчатого вала. Он устанавливается на крайнюю коренную шейку или на среднюю коренную шейку. Количество коренных шеек, обычно, превышает количество шатунных на единицу (такой коленвал называют полноопорным) и они имеют больший диаметр.

Коленом называют шатунную шейку, которая располагается между двумя щеками. Положение колен определяется особенностями работы двигателя, положением его цилиндров и должно обеспечивать его уравновешенность, минимальные колебания и минимальные крутильные моменты.

Место перехода шейки к щеке – это самое нагруженное место в конструкции коленвала. Для того, чтобы снизить напряжение на это место, переход делают с галтелью (радиусом закругления). Галтели увеличивают длину вала и для снижения этого значения их углубляют в шейку или щеку. Все коренные и шатунные шейки интегрированы в смазочную систему двигателя. Эти элементы смазываются под давлением. Подвод масла организован к каждой из коренных шеек от общей магистрали в индивидуальном порядке. А к шатунным шейкам масло попадает по каналам в щеках.

4. Обслуживание коленчатого вала.

Коленчатый вал, как и любая деталь автомобиля требует периодического обслуживания. Для этого нужно уметь его снимать и устанавливать обратно.

Снятие коленчатого вала производится в такой последовательности:

1. Демонтируется двигатель из автомобиля, а потом из него снимаются все элементы.

2. Двигатель переворачивается коленвалом к верху. Крышки коренных подшипников отличаются, поэтому необходимо запомнить их положение.

3. Снимаются крышки коренных подшипников.

4. Поднимается коленвал, а заднее уплотнительное кольцо снимается.

5. Снимаются коренные вкладыши с крышек коренных подшипников и блока цилиндров.

После снятия производится проверка коленчатого вала.

Алгоритм проверки коленчатого вала:

1. Промыть бензином все составляющие и просушить деталь.

2. Тщательно осмотреть коленвал на наличие негативных следов от использования (трещины, сколы, сильный износ). Если же коленвал признан непригодным для дальнейшей эксплуатации, то придётся приобрести новый.

3. Прочистить, промыть и продуть сжатым воздухом все каналы для масла, предварительно открутив пробки.

4. Если на шатунных шейках обнаружены задиры или царапины, то их необходимо отшлифовать и отполировать. После этого опять следует продуть воздухом масляные каналы.

5. Осмотреть вкладыши коренных подшипников. Если на них есть дефекты, то их необходимо заменить на новые.

6. Осмотреть маховик и при обнаружении на нём дефектов, маховик стоит заменить.

7. Осмотреть подшипник носка и, если на нём есть негативные следы эксплуатации, то его нужно выпрессовать и запрессовать новый.

8. Осмотреть сальник, который находится в крышке распределительных звёздочек и при необходимости заменить эту деталь. При большом пробеге автомобиля сальник меняют в обязательном порядке.

9. Сменить и обжать набивку заднего уплотнения коленвала.

10. Проверить резиновые уплотнители, которые расположены в держателе набивки. Если они непригодны для дальнейшего использования, то их нужно заменить.

После проверки коленчатый вал необходимо установить обратно. Установка коленчатого вала производится в обратной последовательности к его снятию. Перед установкой нужно обязательно смазать все шейки и другие элементы коленвала моторным маслом. После установки следует проверить, что коленчатый вал вращается легко и плавно. В противном случае придётся его опять снять и установить заново, добиваясь плавности хода.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today
