Средняя стойка для кузова транспортного средства и способ ее изготовления

Изначально при конструировании автомобилей, в качестве несущей системы использовалась рама. Она представляла собой основу, на которую крепились узлы и агрегаты транспортного средства. Все вместе это называлось шасси. Кузов автомобиля крепился к шасси при помощи болтов и являлся съемным элементом автомобиля.

На сегодняшний день, далеко не все транспортные средства имеют рамную конструкцию. Как правило, это грузовые автомобили и некоторые внедорожники. Рама позволяет значительно увеличить нагрузку на транспортное средство в ходе его эксплуатации. Для легковых автомобилей рама не используется. Современные технологии сборки кузова обеспечивают ему необходимую жесткость и прочность. Кузова, не имеющие раму, называются несущими.

Стойки кузова

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.

Для чего нужны стойки кузова

Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону — это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.

В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них. Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.

В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.

Конструкция стоек:

— наружная часть;

— накладка;

Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.

Виды стоек и их особенности

Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.

Именно средняя стойка страдает больше всего при боковом ударе. Если стойка повреждена незначительно, то ее можно отремонтировать, в противном случае осуществляется замена.

Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.

Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Нижняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.

Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.

Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.

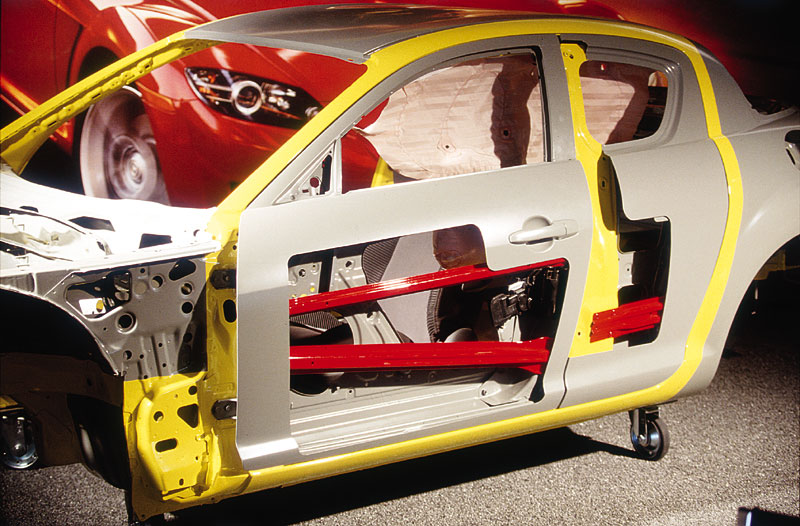

Как стойки могут обеспечить безопасность

Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.

Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3 пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.

Чем может быть вызвано повреждение стоек

Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет. Для того, чтобы стойки сохраняли свою функциональность, нужно следить за общим состоянием автомобиля и выбирать скоростной режим в зависимости от качества дорожного покрытия. В случае аварии стойки необходимо восстановить или заменить.

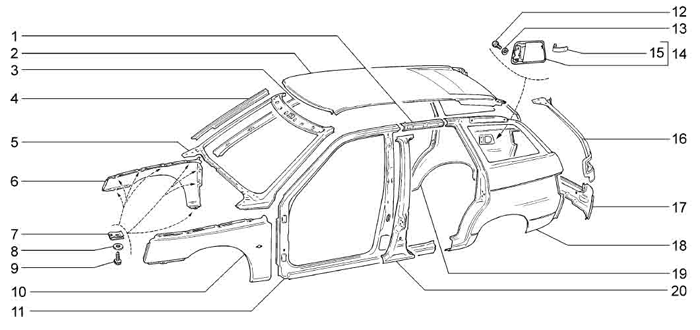

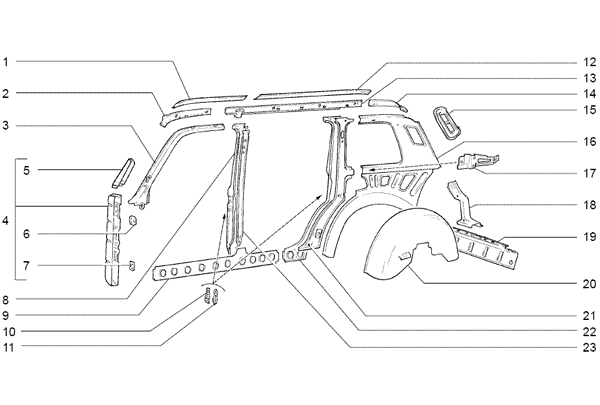

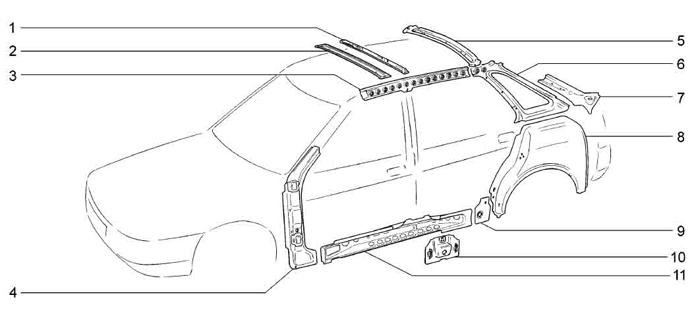

Конструкция несущего кузова

Несущий кузов автомобиля, представляет собой сложную конструкцию из отдельных панелей, соединенных друг с другом при помощи сварки. Они изготавливаются из листового железа, жесткость которым придают ребра и усилители. Данная конструкция получается достаточно прочной и легкой.

Несущий кузов автомобиля можно разделить на три основные части:

• передняя;
• центральная;
• задняя.

Передняя часть кузова

Основными элементами передней части несущего кузова являются передние лонжероны. Они представляют собой полые балки, которые привариваются к щитку моторного отсека и к нижней части передних брызговиков. Лонжероны являются самыми прочными элементами передней части. В них предусмотрены специальные зоны смятия, которые гасят фронтальный удар.

Брызговики представляют собой панель вокруг колеса, обеспечивающую защиту от попадания грязи в моторный отсек. Они имеют усиленные области, которые называются чашки. Чашки служат надежной опорой для передних стоек подвески. Брызговики частично приварены к лонжеронам и имеют верхний усилитель.

Еще одним элементом передней части, является суппорт радиатора. Он крепится к обоим лонжеронам, что придает дополнительную жесткость конструкции. Суппорт радиатора является основой для крепления радиатора охлаждения, радиатора кондиционера, вентиляторов и других элементов передней части автомобиля. Так же суппорт крепится к верхним усилителям брызговика.

Усилитель бампера предназначен для основного гашения фронтального удара. Он тоже крепится к лонжеронам. И придает дополнительную жесткость передней части кузова.

В качестве дополнительного усиления конструкции, может использоваться подрамник. Он располагается в передней нижней части между лонжеронами.

Необходимо заметить, что суппорт радиатора, подрамник и усилитель бампера являются съемными элементами и могут крепиться к кузову при помощи болтов. Несъемные элементы крепятся при помощи точечной сварки. Когда все элементы передней части в сборе, они составляют крепкую конструкцию, на которой размещаются детали двигателя и передней подвески.

Центральная часть кузова

Основным элементом жесткости центральной части автомобиля можно назвать днище. Чаще всего днище является одной штампованной деталью. Оно имеет ребра жесткости и усиление в местах крепления сидений.

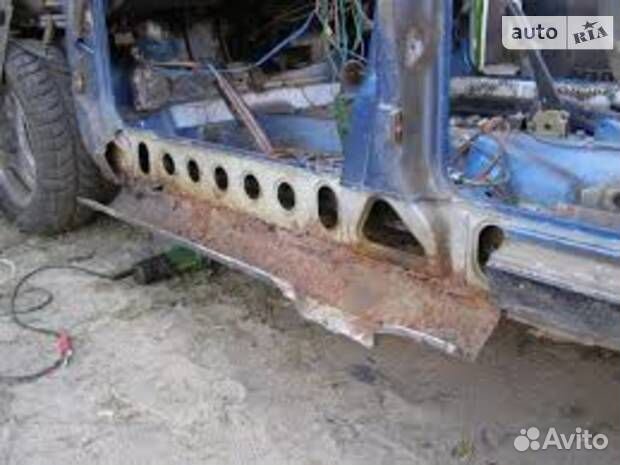

Дополнительным усилением днища автомобиля являются пороги. Пороги расположены в нижней части дверных проемов. Они привариваются к днищу и служат опорой для средних стоек автомобиля.

По бокам, с обеих сторон, расположены стойки.

Стойки – это вертикальные элементы кузова. Они обеспечивают необходимую защиту центральной части в случае переворота транспортного средства, а так же при боковых ударах.

Стойки бывают:

• передние;
• центральные;
• задние.

Крыша устанавливается на боковые стойки. Она тоже имеет ребра жесткости, которые придают конструкции дополнительную прочность.

Еще одним элементом центральной части, является задняя полка. Она представляет собой панель, расположенную под задним стеклом. Конструкция седанов предполагает наличие задней перегородки, которая отделяет центральную часть и багажное отделение.

К съемным элементам центральной части относятся двери. В закрытом состоянии они также придают дополнительную прочность кузову транспортного средства.

Задняя часть кузова

Особую прочность задней части придают задние лонжероны. Они крепятся к полу багажника и изготавливаются из высокопрочной стали.

Пол багажника является штампованным элементом. Он имеет ребра жесткости. В современных автомобилях форма пола багажника позволяет разместить запасное колесо. Пол крепится к задним лонжеронам, к задним брызговикам и к задней панели.

Задние брызговики имеют усиленные чашки, которые удерживают элементы подвески.

Задние крылья тоже являются элементами несущего кузова автомобиля. Они также усиливают конструкцию придавая ей жесткость и прочность.

Ремонт средней (боковой) стойки

Технологии ремонта, их выбор после дефектовки повреждений

Чтобы предложить заказчику экономный вариант кузовного ремонта средней стойки дверей, опытным мастерам нашего автосервиса недостаточно простого визуального осмотра. Небольшая вмятина на металле стойки может быть связана с повреждениями точек сварки или сварного шва, соединяющего кузовной элемент с порогами и крышей. Как правило, такие деформации связаны с нарушением геометрии кузова и требуют серьезного ремонта.
Выяснить правильную технологию ремонта стойки мастер может только после детального осмотра, замеров параметров кузова машины на стенде по заводским контрольным точкам. Внутренние повреждения, трещины, порывы металла могут обнаружиться в ходе ремонта, при разборке стойки. Значительная длина средней стойки увеличивает последствия деформации. При боковых ударах искривления средней стойки ведут к изменениям геометрии двух дверных проемов. Изгиб стойки нарушает правильное расположение дверных петель задней двери, замков запирания дверей.

При незначительных повреждениях (вмятинах, сколах), не затрагивающих структуру металла, возможно применение щадящих методов правки металла стойки. Без дополнительной покраски мастера применяют клеевую, вакуумную вытяжку металла. Глубокие вмятины в профилированном металле средней стойки ремонтируют споттерной вытяжкой или ручной рихтовкой. Для ручных операций требуется разборка стойки. В некоторых конструкциях для ручной рихтовки необходимо в профиле прорезать вырезы для проводки в полость стойки специальной наковаленки.

Ремонты сложных аварийных (с порывами металла) и коррозионных повреждений требуют разборки стойки. Одновременно ремонтируются связанные кузовные элементы (пороги, несущие лонжероны, соединения с крышей). При демонтаже стойки мастера высверливают точки контактной сварки, срезают сварные швы. Перед этим необходимо снять двери машины, разобрать сиденья, изолировать или разобрать оборудование салона.

После рихтовки, восстановления стойки монтаж предусматривает:

• примерку средней стойки на временных креплениях, проверку геометрии дверных, оконных проемов;
• регулировку зазоров, положения дверных петель, замков;
• точечную или полуавтоматическую электросварку с соблюдением заводских технологий;
• зачистку сварных точек, швов;
• антикоррозийную обработку внутренних поверхностей;
• грунтовку, шлифовку наружных плоскостей;
• сборку всех снятых элементов кузова и салона;
• локальную покраску стойки или всего автомобиля;
• полировку кузова.

Опыта и мастерства маляра требует точный подбор оттенка автомобильной краски при локальной покраске стойки. После работы опытного специалиста цвет стойки неотличим от тона выцветшей эмали всего кузова.

Заказ ремонта стойки в нашем автосервисе: преимущества и бонусы

В кузовном цехе нашего автосервиса нет ограничений по сложности ремонта деформированных стоек. Принимая автомобиль в ремонт, мастера предлагают клиентам экономичные варианты работ, объясняют необходимость применения конкретной технологии, обсуждают с заказчиком смету ремонта. Присутствие клиента при замерах, отражение в документах всех ремонтных операций исключают возможные споры и разногласия.

Наши постоянные клиенты в своих отзывах отмечают реальные выгоды заказа:

• прозрачность сметы;
• высокую квалификацию, опыт специалистов кузовного цеха;
• скорость проведения работ;
• доступные расценки;
• точное соблюдение договорных обязательств;
• собственные гарантии на качество ремонта;
• широкий спектр сопутствующих работ;
• бережное отношение к машине заказчика.

Заказывая у нас кузовные работы, вы можете быть уверены в полноте, технологической правильности и долговечности отремонтированных деталей кузова. Для наших заказчиков удобны прием авто в работу в вечернее время (до 22 часов), накопительные скидки, простая процедура заказа (телефонный звонок или электронная заявка).

Средняя стойка для кузова транспортного средства и способ ее изготовления

Средняя стойка (11) для кузова транспортного средства закрепляется между элементом (13) крыши и нижним краем (15) оконного проема транспортного средства. Материал стойки имеет мартенситную структуру, причем сталь имеет предельную прочность не менее 1300 МПа. Рядом с нижней крепежной частью (14) находится мягкая часть (20), предельная прочность материала которой не превышает 800 МПа. Мягкая часть имеет высоту не менее 30 мм и не более 1/3 общей высоты стойки, причем материал нижней крепежной части имеет мартенситную структуру. Способ изготовления средней стойки с использованием формования в горячем состоянии аустенитной заготовки из листовой стали в двух охлажденных частях оснастки и выдерживания сформованной стойки в этих частях оснастки, пока она не затвердеет с образованием преимущественно мартенситной структуры с предельной прочностью не менее 1300 МПа, отличается тем, что предотвращают быстрое охлаждение части (20), имеющей высоту 30-400 мм, так что ее предельная прочность не будет превышать 800 МПа, причем указанная часть располагается в нижней половине стойки над нижней частью (14), которая будет иметь предельную прочность не менее 1300 МПа. Достигается деформирование при боковом ударе регулируемым образом. 2 н. и 3 з.п. ф-лы, 4 ил.

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к средней стойке для кузова транспортного средства с верхней крепежной частью для крепления стойки к элементу крыши и нижней крепежной частью для крепления к нижнему краю оконного проема, причем материал основной части стойки, который имеет преимущественно мартенситную структуру, имеет предельную прочность не менее 1300 МПа, и материал менее прочной нижней части стойки имеет предельную прочность, не превышающую 800 МПа, и только малая ее часть имеет мартенситную структуру.

ПРЕДПОСЫЛКИ, ЦЕЛЬ И ОБЪЕКТ ИЗОБРЕТЕНИЯ

Стойка позади передней двери транспортного средства называется средней стойкой. Стойка предназначена прежде всего для защиты при боковых столкновениях, причем для наилучшей защиты пассажиров требуется, чтобы она деформировалась при ударе регулируемым образом. Документ ЕР-1180470 А1 относится к средней стойке, которая имеет мягкую нижнюю часть и обеспечивает регулируемую деформацию. Документ US 6820924 относится к средней стойке, которая содержит две очень узких полосы из мягкого материала, с которых начинается деформация, расположенные на некотором расстоянии от нижней крепежной части стойки.

Целью настоящего изобретения является улучшение средней стойки, и в соответствии с изобретением менее прочная часть имеет высоту по меньшей мере 30 мм и не более 1/3 общей высоты стойки, причем нижняя крепежная часть имеет преимущественно мартенситную структуру. Объем изобретения определяется нижеприведенной формулой.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фигура 1 — вид в перспективе одного из вариантов конструкции средней стойки кузова транспортного средства в соответствии с изобретением;

фигура 2 — вид сбоку средней стойки, представленной на фигуре 1;

фигура 3 — вид поперечного сечения средней стойки, иллюстрирующий расположение в ней листового металла;

фигура 4 — схематическое изображение деформации средней стойки при боковом столкновении.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА РЕАЛИЗАЦИИ ИЗОБРЕТЕНИЯ

Средняя стойка 11, изображенная на чертежах, сформирована из плоского стального листа и имеет в целом корытообразный профиль с переменным сечением по длине профиля. Верхняя часть стойки представляет собой поперечный профиль, составляющий крепежную часть 12, которая предназначена для соединения с помощью сварки с продольным элементом 13 крыши транспортного средства. Нижняя часть стойки представляет собой поперечный профиль, составляющий крепежную часть 14, которая предназначена для соединения с помощью сварки с нижним краем 15 оконного проема. Элемент 13 крыши и нижний край 15 оконного проема на фигуре 1 не показаны.

В стойке 11 имеются различные необходимые технологические отверстия, например крепежные отверстия 16 для крепления петель задней двери, крепежные отверстия 17 для крепления нажимной крышки для замка задней двери и отверстие 18 для прохода кабеля.

Бóльшая часть стойки упрочнена с получением преимущественно мартенситной структуры, причем сталь имеет предельную прочность по меньшей мере 1300 МПа, предпочтительно по меньшей мере 1400 МПа, однако стойка имеет более мягкую поперечную полосу 20, предельная прочность материала которой не превышает 800 МПа. Эта полоса имеет другую структуру, например смесь перлита, феррита, бейнита и отпущенного мартенсита. Причем полоса имеет высоту h по меньшей мере 30 мм, и ее высота составляет не более 1/3 или предпочтительно не более 1/4 общей высоты стойки. По обеим сторонам полосы проходят переходные зоны к структуре неотпущенного мартенсита. Полоса 20 более мягкого материала не должна доходить до самой нижней части стойки, так как по меньшей мере крепежная часть 14 крепления к нижнему краю оконного проема должна иметь преимущественно структуру мартенсита с высокой прочностью.

На фигуре 4 представлен схематический вид деформации стойки при боковой ударной нагрузке, направление которой на схеме показано стрелкой. Сравнительно узкая полоса 20 может иметь высоту, не превышающую 400 мм или 200 мм, и расположена в нижней половине, предпочтительно в нижней трети стойки, причем нижнее расположение полосы способствует необходимому характеру деформации, обеспечивающей защиту боковой части пассажира без ослабления прочности крепления стойки к нижнему краю оконного проема. Исходное состояние стойки показано пунктирной линией.

Стойка 11 предпочтительно изготавливается способом прессования с упрочнением, то есть выполняется формование вгорячую с помощью двух охлажденных частей оснастки, в которых стойка выдерживается до ее упрочнения. Существуют различные способы предотвращения быстрого охлаждения и, соответственно, упрочнения полосы 20. Некоторые способы предотвращения быстрого охлаждения определенных частей изделия при прессовании с упрочнением, такие как, например, использование углубления или вставок в упомянутых двух частях оснастки или нагрев определенных зон этих частей, описаны в патентах GB 2313848 и US 3703093.

В предпочтительном способе заготовку из плоского стального листа нагревают в печи до состояния аустенита, помещают в две охлажденные формующие части оснастки и штампуют для придания необходимой формы. Затем сформованную стойку выдерживают в частях оснастки, пока она не затвердеет до преимущественной структуры мартенсита с предельной прочностью по меньшей мере 1300 МПа. Зона каждой части оснастки, прилегающая к части 20 стойки, нагревается и поддерживается при такой температуре, чтобы предотвращалось быстрое охлаждение части 20, так чтобы ее прочность не превысила 800 МПа.

Способ прессования с упрочнением не позволяет получить необходимую обработку поверхности и допуски, требуемые для окрашенных поверхностей листового металла. Поэтому окрашенная сторона 21 кузова обычно формируется прессованием таким образом, чтобы она закрывала стойку 11, как показано на фигуре 3. Сторона 21 кузова транспортного средства крепится точечной сваркой или прикрепляется по боковым фланцам 22, 23 стойки 11. Тонкий металлический лист 24 обычно прикрепляется изнутри и затем закрывается обшивкой салона, однако стойка 11 составляет несущую конструкцию средней стойки кузова. Поэтому на собранном транспортном средстве стойка 11 не видна, поскольку она закрыта листовым металлом 21 снаружи и обивкой салона изнутри. Вся эта сборная конструкция называется средней стойкой, хотя только одна часть 11 представляет собой несущий элемент, правда, лист 24 может усиливать конструкцию, предотвращая сплющивание корытообразного профиля.

1. Средняя стойка кузова транспортного средства, содержащая верхнюю крепежную часть (12) для крепления к элементу (13) крыши и нижнюю крепежную часть (14) для крепления к нижнему краю (15) оконного проема, причем основная часть средней стойки имеет преимущественно мартенситную структуру с предельной прочностью не менее 1300 МПа, и менее прочная нижняя часть (20) стойки имеет предельную прочность, не превышающую 800 МПа, отличающаяся тем, что менее прочная часть (20) имеет высоту не менее 30 мм и не более 1/3 общей высоты стойки, и нижняя крепежная часть (14) имеет преимущественно мартенситную структуру.

2. Средняя стойка по п.1, отличающаяся тем, что менее прочная часть (20) имеет высоту, не превышающую 1/4 общей высоты стойки.

3. Средняя стойка по п.1, отличающаяся тем, что менее прочная часть имеет высоту, величина которой находится в диапазоне от 50 мм до 200 мм.

4. Средняя стойка по одному из предыдущих пунктов, отличающаяся тем, что она изготовлена из материала с предельной прочностью не менее 1400 МПа.

5. Способ изготовления средней стойки для кузова транспортного средства с использованием формования в горячем состоянии аустенитной заготовки из листовой стали в двух охлажденных частях оснастки и выдерживания сформованной стойки в этих частях оснастки, пока она не затвердеет с образованием преимущественно мартенситной структуры с предельной прочностью не менее 1300 МПа, отличающийся тем, что предотвращают быстрое охлаждение части (20), имеющей высоту 30-400 мм, так что ее предельная прочность не будет превышать 800 МПа, причем указанная часть располагается в нижней половине стойки над нижней частью (14), которая будет иметь предельную прочность не менее 1300 МПа.

Замена средней / центральной стойки кузова авто в сервисе — AVTOkapitan

Содержание:

1. Какой способ замены возможен
2. Какие комплектующие лучше использовать для замены
3. Какие моменты особо контролируем при установке новой центральной стойки
4. В каких зонах и как вырезаем центральную стойку кузова
5. Как готовим кузов и донора к монтажу новой стойки
6. Какие сварочные технологии применяем при замене
7. Как готовим, красим и собираем кузов после замены центральной стойки

Какой способ замены возможен

Все зависит от степени повреждений центральной стойки. Пришлите несколько фотографий, определим ориентировочную стоимость, а общую цену и вид ремонта скажем после детальной диагностики. При осмотре обращаем внимание и на наружные повреждения, и на проблемы, связанные с внутренним усилителем.

В зависимости от степени полученных повреждений работаем по одной из следующих технологий:

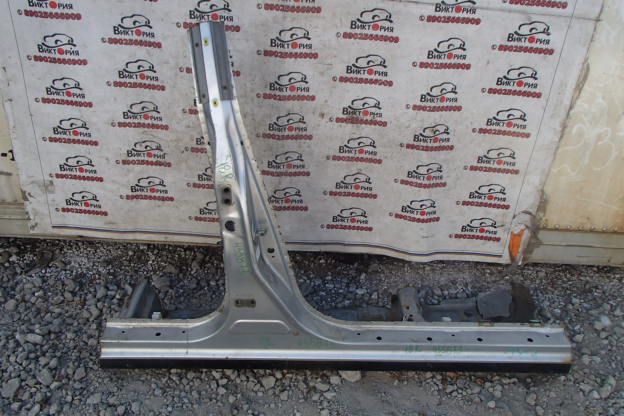

1. Если повреждена только наружная накладка центральной стойки, то меняем только ее, оставляя родной усилитель. Такой способ более предпочтителен, так как позволяет сохранить заводскую несущую конструкцию кузова.
2. При значительных повреждениях внутренней силовой части стойки, меняем ее полностью. При таких дефектах не стоит экономить и пытаться сохранить наружную часть с заменой одного усилителя.
3. После серьезных ДТП, повлекших за собой значительные деформации и порывы металла у машин, кузов которых отличается неразборными боковинами, целесообразно менять всю эту деталь. Но такой ремонт обойдется дороже, поэтому к нему прибегаем только после согласования с вами. В большинстве случаев стараемся найти более приемлемое по цене решение, которое не приведет к снижению прочности или нарушению геометрии кузова.

Подобные технологии применимы ко всем маркам и моделям машин независимо от года выпуска и страны производства. Гарантируем, что постараемся сократить требуемый объем работ, но не в ущерб надежности и качеству результата.

---

Какие комплектующие лучше использовать для замены

Сэкономить можно и на этапе покупки центральной стойки. Сотрудничаем с поставщиками, которые обеспечивают поставку комплектующих разного ценового диапазона. Практически во всех случаях у вас будет возможность выбрать один из следующих вариантов:

• для машин, возраст которых не превышает 3 лет, а стоимость относится к среднему диапазону, рекомендуем применять оригинальные кузовные детали, это позволит получить результат, полностью соответствующий заводской сборке;
• для более старших автомобилей из наиболее распространенных моделей целесообразна покупка аналогичных оригиналам центральных стоек, по качеству практически не отличаются, а стоят существенно дешевле;
• универсальный и самый недорогой вариант связан с покупкой донора на авторазборках, подойдет и в тех случаях, когда новые детали сложно найти в продаже или предполагается длительный срок доставки.

Конечно, вы можете выбрать любой из перечисленных вариантов на свое усмотрение, обычно особых сложностей не возникает. Но, учитывая важность надежности и качества центральной стойки, рекомендуем все-таки покупать новые комплектующие. Поможем в решении и этого вопроса.

---

Какие моменты особо контролируем при установке новой центральной стойки

Основная проблема, к которой может привести непрофессиональная замена центральной стойки, связана с нарушением геометрии и формы кузова. Это тянет за собой следующие беды:

• неправильное распределение нагрузок, возникающих при движении, что снижает срок службы кузовных деталей, приводит к разрыву заводских сварных швов в других зонах;
• нарушение формы проемов, что не позволяет отрегулировать нормальное закрывание дверей;
• изменение поведения самого автомобиля, снижение управляемости, особенно при поездках с активным маневрированием;
• увеличение нагрузок на ходовую часть, трансмиссию, что приводит к сокращению срока службы этих систем.

Стоит отметить еще один момент. Неправильная обработка сварных швов, применение большого количества шпаклевки при выравнивании, ошибки при покраске приводят к тому, что даже при беглом осмотре выявить зону ремонта будет легко. А это создаст проблемы при дальнейшей продаже автомобиля.

Именно поэтому обращаем внимание на точное соблюдение всех технологических требований. Это и дает возможность получить результат, по качеству соизмеримый с заводским.

---

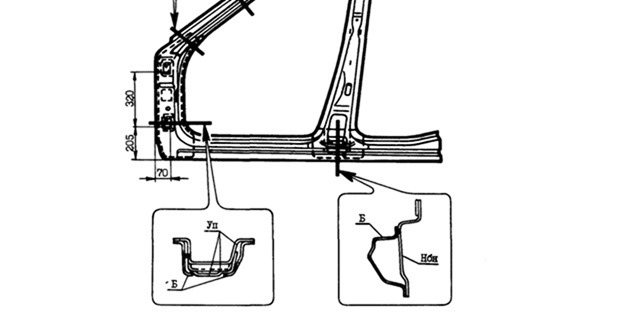

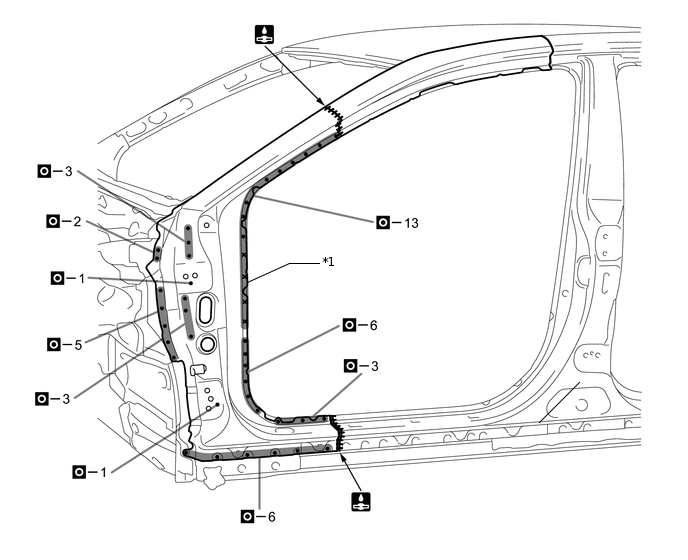

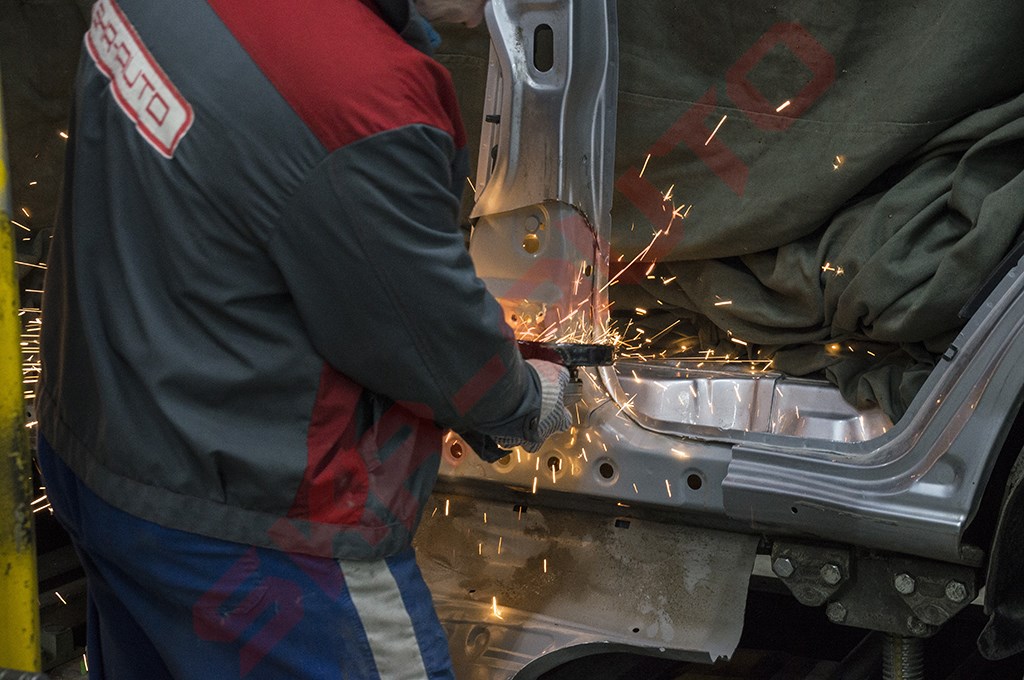

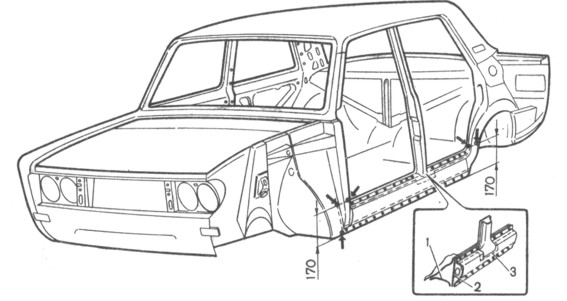

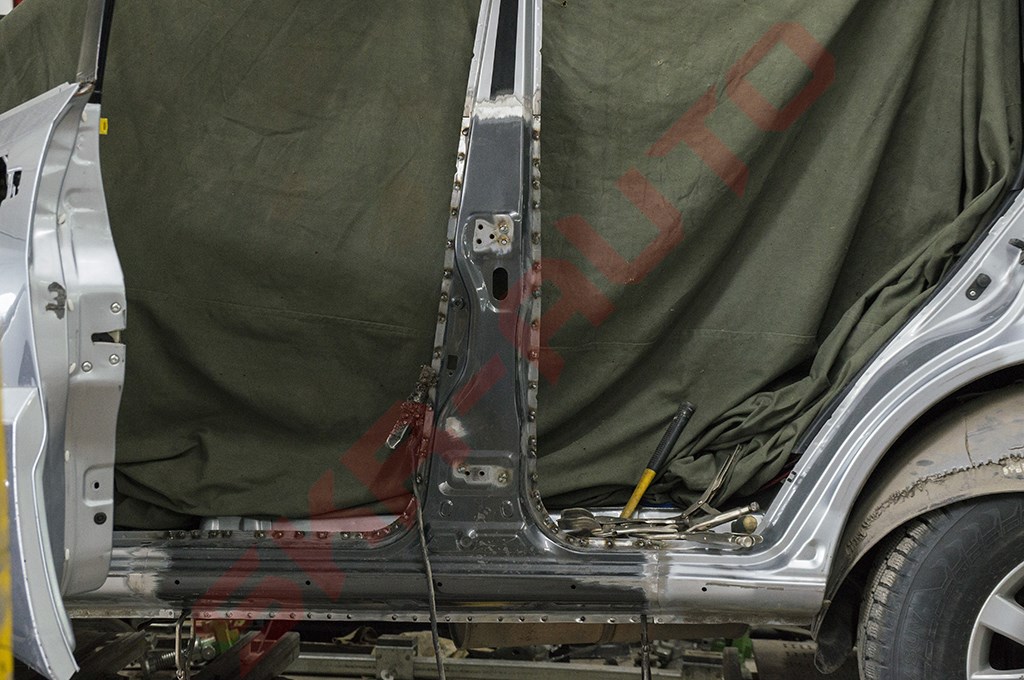

В каких зонах и как вырезаем центральную стойку кузова

Технология такого ремонта досконально наработана и практически не отличается для разных автомобилей. Чтобы обеспечить должную прочность кузову, режем в точках, которые рекомендованы большинством автопроизводителей, а именно:

• в верхней части отступаем от панели крыши на 150–200, но следим за тем, чтобы рез не попал на место крепления ремня безопасности, это осложнит работы;
• в нижней части делаем рез не по самой стойке, а по заднему и переднему порогам, также отступив 150–200 мм;
• если требуется замена только лицевой панели центральной стойки, то отсверливаем ее от усилителя по отбортовкам дверных проемов.

Обратите внимание еще на один момент, связанный с правильной вырезкой поврежденной детали:

• чтобы вварить новую стойку без применения дополнительный внутренних усилителей, режем «лесенкой», при которой отступ от внутреннего и наружного среза составляет не менее 50 мм;
• допускается и ровный срез, но в этом случае все будущие сварные стыки придется усиливать, а это возможно не на всех моделях машин, у некоторых внутреннего свободного пространства в стойке практически не существует.

Выбор приемлемой технологии остается за мастером, выполняющим замену. Но в любом случае, как и обычно, даем 2-летнюю гарантию на кузовной ремонт.

---

Как готовим кузов и донора к монтажу новой стойки

Замена центральной стойки — многоэтапная процедура, причем каждый из них важен. Общая технология работ предполагает выполнение следующих операций:

1. Частичная разборка, которая предполагает демонтаж дверей, сидений, снятие внутренней обшивки, отсоединение проводки, которая проложена по стойке.

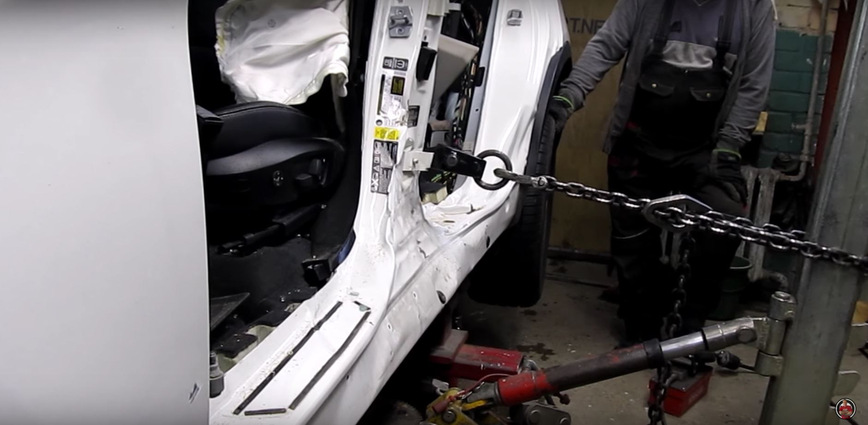

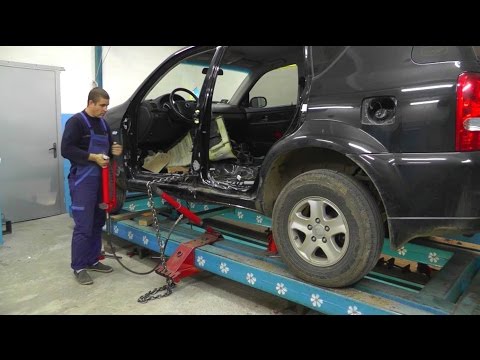

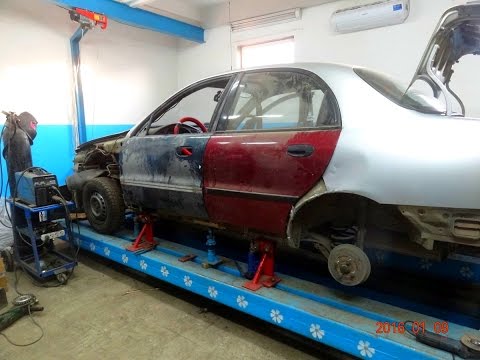

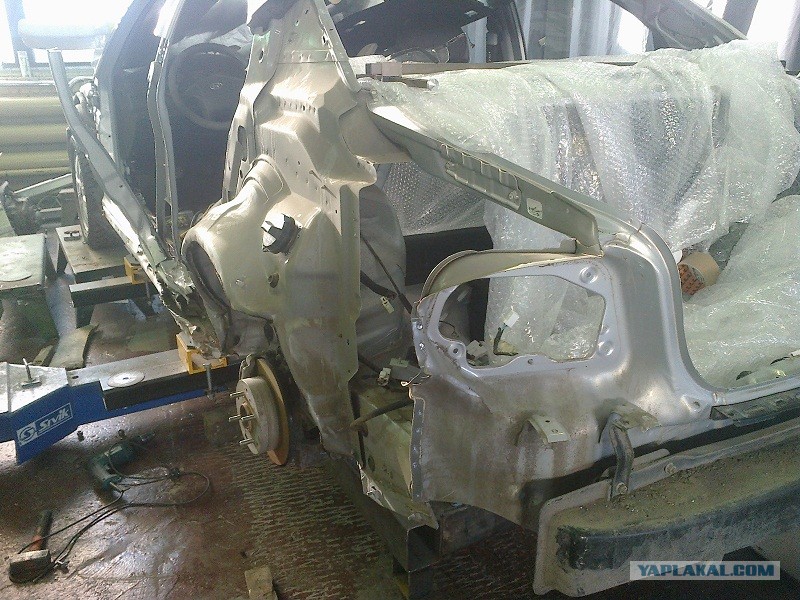

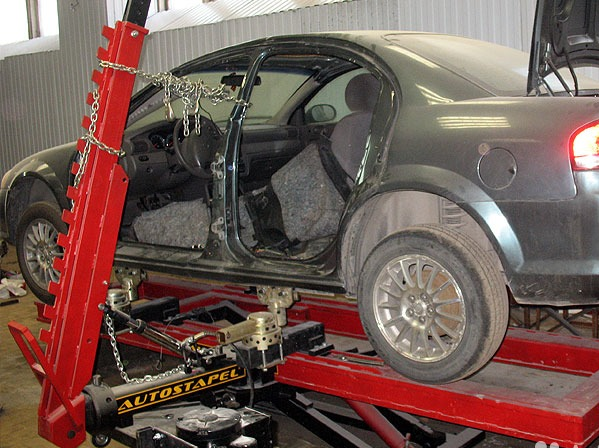

2. Если машина деформирована после аварии, загоняем ее на стапель и восстанавливаем геометрию кузова насколько возможно. Сделать это после демонтажа стойки будет проблематично.
3. Выполняем проверку по расстояниям между контрольными точками, рекомендованными автопроизводителем. Причем это не только диагонали по проемам, но и размеры до других кузовных деталей, расположенных по другой боковине машины.

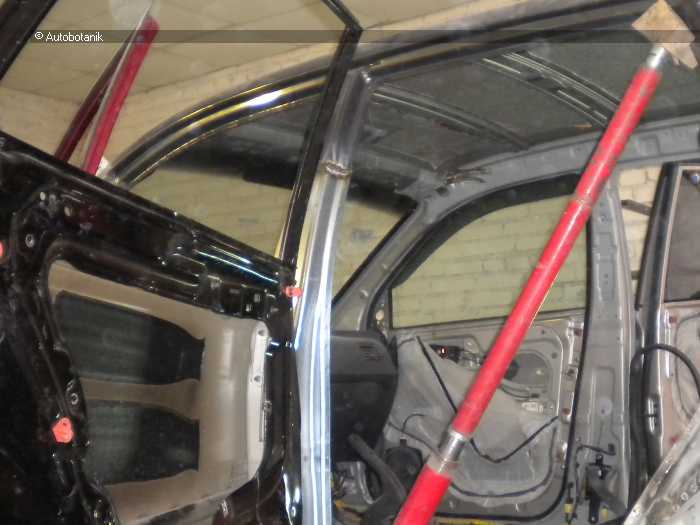

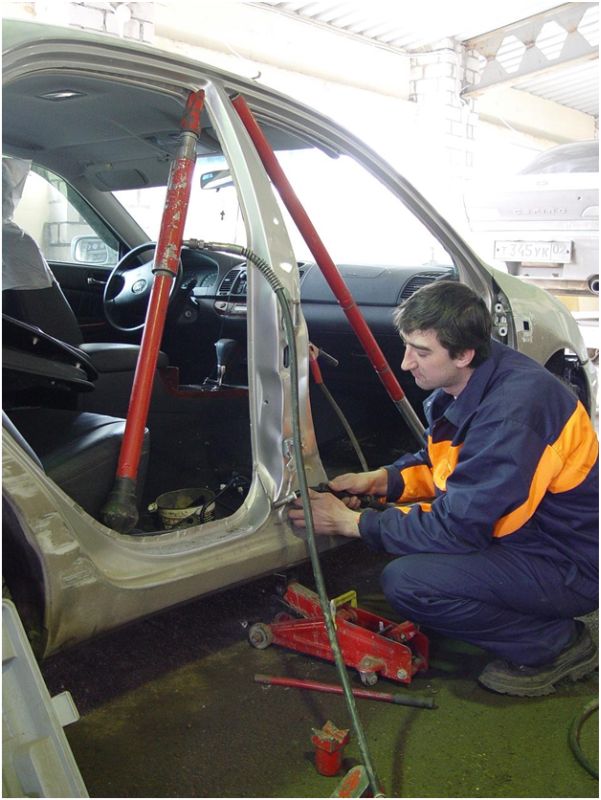

4. Фиксируем крышу, чтобы предотвратить ее самопроизвольное смещение, вырезаем центральную стойку по предварительно подготовленной разметке.
5. Обращаем внимание на состояние металла на оставшихся частях порогов. Зачастую эти зоны повреждены ржавчиной, приваривать к ним новую деталь не имеет смысла. Поэтому зачищаем, обезжириваем, покрываем 1-2 слоями эпоксидной грунтовки, обрабатываем открывшиеся внутренние полосы антикоррозийными составами.

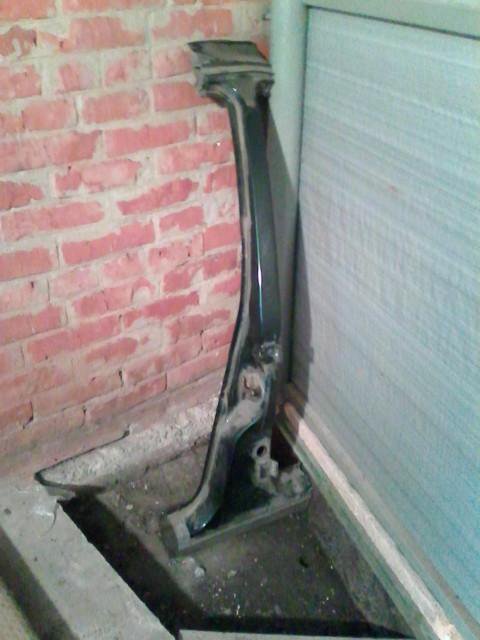

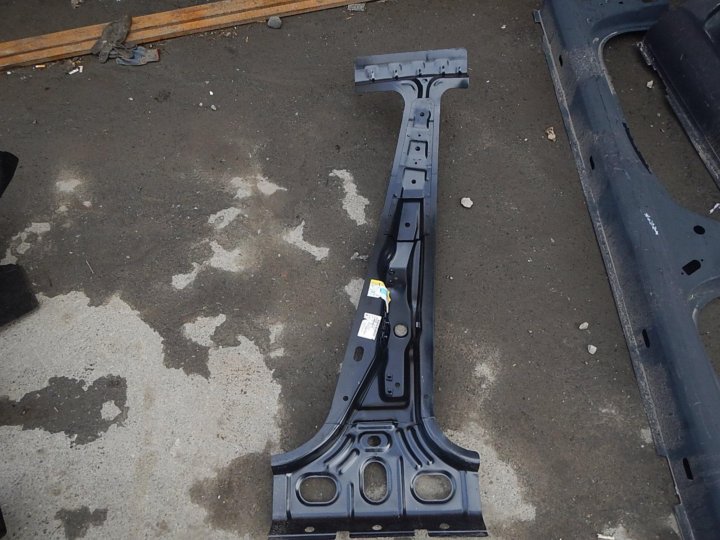

6. Параллельно готовим и донорскую стойку. Примеряем, проверяем размеры по контрольным точкам, подрезаем так, чтобы зазор по будущим швам не превышал 1–1,5 мм.
7. При необходимости просверливаем отверстия под точечную сварку по отбортовкам проемов, в местах соединения с усилителем днища, полом салона.
8. Грунтуем полностью подогнанную деталь. В зонах сварки применяем токопроводящий грунт с цинком, он меньше выгорает, обеспечивает более надежную защиту от появления коррозии.

После подготовки донора и самого кузова ставим новую центральную стойку в проектное положение, прихватываем в 3–4 точках, повторно проверяем геометрию кузова. Если никаких дефектов, сдвигов не обнаружено, приступаем к сварочным работам.

---

Какие сварочные технологии применяем при замене

Выбор способа сварки обусловлен особенностями самой центральной стойки. Особую роль играет небольшая толщина металла, его склонность к деформации при длительном нагреве, причем убрать такие дефекты будет проблематично. Кроме того, свою роль играют и требования к прочности и надежности стыков, так как нагрузки в этой зоне существенные.

По отбортовке проема варим наружную накладку стойки обычной точечной сваркой. Соблюдаем заводское количество точек, в большинстве случаев шаг не превышает 1,5–2 см. Это технология стандартна, особых сложностей в работе не возникает. По завершении работ зачищаем наплывы металла, а сам шов, который сформирован внахлест, закрываем полиуретановым герметиком, это предотвратит проникновение воды между слоями металла и защитит от ржавчины.

Сложнее ситуация с наружными швами на лицевой поверхности. Они должны быть герметичными, но применять стандартную технологию со сплошным швом нельзя из-за возможного перегрева и деформации металла. Поэтому работаем по следующей схеме:

• варим все той же точечной сваркой, этот вариант наиболее безопасен;
• на первом этапе делаем 3-4 точки с небольшим зазором между ними;
• в следующие проходы завариваем оставшиеся промежутки, при выполнении работ охлаждаем поверхность сжатым воздухом;
• делаем необходимое количество проходов, чтобы получить сплошной закрытый сварной шов;
• зачищаем поверхность, при обнаружении дефектов подвариваем их.

После финишной зачистки получаем сварной стык, который по уровню и плоскости не отличается от основной поверхности стойки. Благодаря этому минимизируем применение шпаклевки, упрощаем дальнейший процесс подготовки и покраски.

---

Как готовим, красим и собираем кузов после замены центральной стойки

Стараемся все работы выполнить так, чтобы толщина нового покрытия максимально соответствовала слою заводского ЛКП. Именно для этого и требуется предельное мастерство при сварке.

В процессе подготовки швов можем залудить их, если захотите сделать такую защиту. Но скажем честно, такая технология уже неактуальна, современные грунтовки, полиэфирные шпаклевки дают результат, ни в чем не уступающий по надежности защиты. Сама технология предельна проста — зачищаем подготавливаемые участки, обезжириваем, грунтуем эпоксидным составом, при необходимости шпатлюем, идеально выравнивая плоскость, после перетирки закрываем 2К акриловыми грунтами. Такая поверхность вполне готова под покраску.

Красим в камере, что позволяет предотвратить налипание пыли, поэтому качество нового покрытия будет соизмеримо с заводским. Работаем и с акриловыми автоэмалями, и со сложными многослойными ЛКП типа «металлик», «перламутр», для нас нет разницы, красим любыми необходимыми составами, даже делаем аэрографию.

В большинстве случаев перекрашивать всю боковину не приходится, вполне хватает покраски переходом. Для этого тщательно подбираем цвет лакокрасочных материалов, причем не только по VIN-коду, но и делаем ряд пробных выкрасок. Переход формируем и по базовой краске, и по лаку, это позволяет устранить даже минимальные несоответствия.

После сушки, которую ускоряем при помощи повышения температуры в камере или благодаря инфракрасным обогревателям, полируем поверхность, навешиваем и регулируем двери, собираем салон. В результате работ вы получите машину, у которой замену центральной стойки нельзя будет определить при простом внешнем осмотре. Даже не каждый специалист найдет отличий с заводской сборкой.

---

Если у вас появилась необходимость полностью или частично заменить центральную стойку на любом автомобиле просто позвоните нам или заполните форму заказа прямо на сайте. Только сделайте это заранее, так как кузовной цех постоянно загружен работой, необходимо согласовать время посещения сервиса. Быстрый и качественный ремонт по разумной цене гарантируем.

Стойки кузова для иномарок и отечественных авто с доставкой по РФ

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 1224324872100

Показано с 1 по 12 из 23 (всего 2 страниц)

Наш сайт представляет каталог стоек кузова автомобиля. Мы продаем стойки кузова для иномарок и отечественных авто в Краснодаре и по всей России. Авторазборка Европа 23 предлагает выбрать вам нужную деталь для вашей модели автомобиля с нашего каталога. В ассортименте вы найдете оригинальные запчасти новые или Б/У. Покупайте автозапчасти через наш сайт и экономьте

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.



Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону — это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.



В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.  Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.



В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.



Конструкция стоек:

- наружная часть

- накладка



Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.



Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.



Именно средняя стойка страдает больше всего при боковом ударе.



Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.



Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Верхняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.



Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.



Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году.

Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.



Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.



Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе.

Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3-х пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.



Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет.

Все запчасти проходят осмотр и оценку их технического состояния. Мы не допускаем в продажу детали, выработавшие более 45% своего запаса прочности.

Доставка стоек кузова производится транспортными компаниями по территории ЮФО, Крымского полуострова и всем остальным регионам по тарифам транспортных компаний.

Стойка кузова средняя для автомобиля

1. Главная
2. Поиск запчастей
3. Виды запчастей
4. Кузов наружные элементы
5. Стойка кузова средняя

Альтернативное название товара: Стойка кузова;Стойка передней двери;Стойка двери;Стойка средняя;Средняя стойка

Марка Acura Alfa Romeo Aston Martin Audi BMW BYD Bentley Brilliance Cadillac Changan Chery Chevrolet Chrysler Citroen Daewoo Daihatsu Datsun Dodge Dongfeng FAW Ferrari Fiat Ford Ford America GAZ GM Geely Genesis Great Wall Hafei Haval Hawtai Honda Hummer Hyundai Infiniti Iran Khodro Isuzu Iveco JAC Jaguar Jeep Kia LDV Lamborghini Lancia Land Rover Landwind Lexus Lifan LuxGen Maserati Maybach Mazda Mercedes Benz Mini Mitsubishi Nissan Opel Peugeot Piaggio Porsche Ravon Renault Rolls-Royce Rover SAAB Scion Seat Skoda Smart Ssang Yong Subaru Suzuki TAGAZ Tesla Toyota UAZ VAZ VW Volvo ZAZ Zotye

Модель

Модификация

Фильтровать

Применимость к авто по VIN

Стойка кузова средняя новый

Номер: VAG 8U0810199 Деталь на схеме

В наличии на складах: 1 в других городах

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе: 4702517

17 820

От 5 дн

Стойка кузова средняя новый

Номер: Toyota 61301-0E903 Деталь на схеме

В наличии на складах: 1 в других городах

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе: 4702545

29 700

От 5 дн

Не является публичной офертой

Схемы не найдено

Уточнить поиск

Зачем уточнять?

Дело в том, что одна и та же деталь может быть использована в разных автомобилях. Особенно это касается одноплатформенных моделей. Если вы хотите посмотреть детали, которые находятся в том же узле, введите VIN-номер автомобиля. Поиск с применением VIN-номера является максимально точным.

Схема не похожа?

Крепёжные элементы могут использоваться в разных узлах. Так что не пугайтесь, если вы ожидали увидеть саморез под капотом автомобиля, а на схеме он держит обшивку багажника. Если вы хотите подобрать запчасть по сборочной схеме также рекомендуем вам воспользоваться поиском с применением VIN-номера

Внимание!

Комплектность на схеме может не соответствовать комплектности товара, предложенной на сайте. Уточняйте комплектность по описанию и у продавцов.

Из чего состоит стойка автомобиля

Содержание

Автор: Максим Марков

Здравствуйте, дорогие друзья! Каждый водитель советской закалки знает в идеале устройство любого отечественного автомобиля. Однако, в 2016 году, тот же «Москвич» на проезжей части, смотрится уже не так изящно. Поэтому даже самые злостные не любители чего-то нового, приобретают современное авто, которое имеет массу отличий от машин-ветеранов. Сегодня, мы поговорим о модернизированных амортизаторах, которые определенно удивят бывшего владельца раритета. Если вы именно такой человек, тогда присядьте! Я вас ждал и уже готов дать ответ на вопрос, «что такое стойки автомобиля?», поэтому сразу к делу!

Что из себя представляет автомобильная стойка?

Широкий круг водителей наполнен различными дебатами. Так, большинство шоферов утверждают, что амортизаторы бесполезны. Они говорят мол пружина, вот кто действительно гасит всю вибрацию. Согласен, но скажите знатоки, а кто возьмется погасить вибрацию самой пружины? Я вам отвечу, во всей подвески автомобиля не найдется детали способной выполнить такую задачу лучше стоек. Движение же без них, приведет к жуткой тряске, которая не только доставит определенные проблемы пассажирам транспортного средства, но и затруднит передвижение машины в общем, так как уровень сцепления колес с асфальтом значительно снизится. К тому же амортизатор, кроме поглощения вертикальных нагрузок, контролирует еще и крен кузова по горизонтали.

Стойка – это тот же амортизатор, но в другой оболочке. Соответственно по области применения, их также разделяют на передние и задние. Особого отличия в них нет, целью и тех, и других является эффективное снижение нагрузки на конструкцию автомобиля, исходящую от ям, выбоин, канав и прочих сюрпризов отечественной дороги. Конструкция автомобильной стойки, включает в себя следующие элементы:

• Корпус (опора), на котором находится крепление;
• Рабочее вещество;
• Шток амортизатора, оснащенный кожухом и креплением;
• Поршень;
• Клапан отдачи и сжатия;
• Кольца;
• Цилиндр;
• Пружина;
• Уплотнители.

Причем абсолютно не важно передняя стойка автомобиля или задняя, главные «персонажи» останутся неизменными. Гашение колебаний осуществляется посредством движения поршня на штоке по цилиндру, наполненному рабочим веществом. Таким образом, под весом машины удается превратить кинетическую энергию в более спокойную тепловую.

Основные разновидности

Выбирая амортизаторы, все мы стремимся купить ту модель, которая одновременно повысит как управляемость автомобиля, так и уровень собственного комфорта при передвижении. Однако, нужно понимать все и сразу не бывает, увеличивая один показатель, второй непременно будет уменьшается. Поэтому амортизатор нужно выбирать, отталкиваясь исключительно от своего стиля вождения. Человек, предпочитающий более жесткую подвеску, будет чувствовать дискомфорт на мягком типе и наоборот.

Чтобы подобрать оптимальный вариант, нужно знать какие бывают стойки на автомобиль ведь именно от типа амортизатора зависят итоговые ощущения водителя и пассажиров. По типу используемой рабочей жидкости, разделяют следующие виды стоек на автомобиль:

• Масляные – отлично подходят для передвижения по ровной дороге, но плохо справляются со своими обязанностями в неблагоприятных условиях. Дело в том, что при интенсивном ходе поршня вырабатываемая тепловая энергия скопляется, это приводит к нагреву масла и снижению эффективности стоек. Оптимальный вариант для городской черты: доступны и устойчивые к действию различных внешних факторов.
• Газовые – более жесткие в эксплуатации, но зато эксплуатационный срок значительно увеличен в сравнении с масляными амортизаторами. Амортизатор такого типа можно устанавливать в любом положении, хоть лежа. Здесь масло не убежит. Более того, в отличие от своего оппонента охлаждение газовой стойки происходит значительно быстрее, а отсюда, лучшая эффективность и стабильность. Цена, соответственно тоже на порядок выше.

Большинство автолюбителей отдают предпочтение гидравлическим амортизатором, но не каждый знает, что перед установкой, необходимо выгнать воздух из рабочего цилиндра, иначе эффективность от их работы будет равняться нулю. Прокачка стоек автомобиля заключается в принудительном передвижении штока. Для этого, закрепите деталь штоком к вверху и руками вдавите его до тех пор, пока рабочая часть не превысит уровень стакана на несколько сантиметров. В таком положении находимся секунд пять, после чего плавно вытягиваем шток до конца его хода. Повторяем процедуру 3-4 раза, после чего еще 2-3 более ритмичных раза. Если провалы не ощущаются, можно смело монтировать детали непосредственно на транспортное средство.

Стойка стабилизатора

Передняя и задняя стойка автомобиля не единственный подобный механизм в конструкции машины. Не менее важным элементом подвески современного транспортного средства является стойка стабилизатора, которая соединяет между собой кузов и подвеску. Ее предназначение – это снижение крена при поворотах, а также удерживание машины от раскачивания при разгоне и торможении. То есть, данная деталь облегчает управление авто, при этом улучшая и безопасность пассажиров при передвижении.

Стойки стабилизатора автомобиля могут быть: симметричными и несимметричными. Первые – универсальные, то есть подходят на обе стороны подвески. Вторые, же разделяются на левые и правые, учтите это при выб оре. Не забывайте и о том, что габариты детали также могут быть разными.

В завершение

Теперь вы знаете какими бывают стойки автомобиля и как они функционируют. Однако, помните с нашими дорогами эксплуатационный срок, средний показатель которого, составляет 60-80 тысяч километров, уменьшается вдвое. Ах, да и еще одно – ремонт стойки автомобиля не осуществляется по его истечении! У меня же на этом все, до свидания!

Правильный подбор амортизаторов в настройке подвески автомобиля – процесс сложный и компромиссный. Близкая к спортивным характеристикам жесткая подвеска гарантирует минимальные крены и желаемый контакт с дорожным покрытием. И это хорошо.

Думая о настройке подвески, надо временно абстрагироваться от брендов и рекламных кампаний. Прежде всего надо решить, какой тип амортизаторов соответствует персональному концепту вашего драйва. Академические понятия функциональности амортизатора звучат весьма определенно – гасить вертикальные колебания. Кроме того, нельзя забывать и о влиянии амортизаторов на разгонную и тормозную динамику. Так, при разгоне автомобиль «приседает» назад, нагружая задние и разгружая передние колеса, снижая тем самым их сцепление с дорогой. При торможении наблюдается обратная картина. Основная нагрузка ложится на передние колеса, а задние лишь слегка притормаживают. И в той и в другой ситуации идеальным было бы состояние, при котором автомобиль сохранял бы свое нормальное «горизонтальное» положение. Примерно та же картина и при маневрировании, но здесь нагрузка смещается не по осям, а по сторонам автомобиля.
Резюмируя, можно сказать, что главной задачей амортизаторов является удержание колеса в постоянном контакте с дорогой во избежание потери контроля над автомобилем. Для чего колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление. Современные тенденции сводятся к тому, что, к примеру, пружины или рессоры лишь поддерживают вес автомобиля. Всю остальную работу берут на себя именно амортизаторы, как более точный инструмент. Вот почему так важен их правильный выбор.
При работе амортизатора необходимо предусмотреть множество различных вариантов и характеристик его функционирования. Ведь дорога имеет куда более сложное покрытие, чем в теории, да и автомобиль едет не всегда по прямой. Нюансов очень много. К примеру, несколько последовательных кочек заставляют его работать прерывисто: не успев толком распрямиться, амортизатор снова должен работать на сжатие. Нужно обеспечить и комфортное обрабатывание мелких неровностей, а на крупных избежать полного сжатия амортизатора, грозящего его пробоем. Здесь, как нигде более, важен компромисс – оптимальный баланс между комфортностью и точной управляемостью.
Следующая большая проблема – теплообразование. И чем выше вязкость жидкости или меньше перепускные отверстия поршня, тем выше жесткость амортизатора и больше выделяется температуры при его работе. Отвод тепла – очень важная задача. Но и минусовая температура доставляет немало проблем. При большом минусе масло, находящееся внутри амортизатора, может загустеть, что сделает амортизатор более жестким. Характеристики могут меняться до нескольких десятков процентов. В данном случае все решает правильный подбор масла.

Далее вопрос – аэрация. Поскольку в современных амортизаторах наряду с маслом присутствует и некий газ, они могут смешиваться в процессе работы, и масло превращается в пену. А поскольку пена, в отличие от масла, может быть сжата, это резко снижает эффективность демпфирования.

Не менее важный вопрос – расположение амортизаторов. Наиболее выгодное, с точки зрения работы, место – как можно ближе к колесу, точно перпендикулярно плоскости подвески. Установка амортизатора под углом (как это часто бывает) снижает его демпфирующую эффективность (отклонение от перпендикуляра подвески +/– 50 О – эффективность амортизатора 68%). Все вышесказанное возводит амортизаторы с позиции банального (с точки зрения простого обывателя) автомобильного узла в сложнейшую и многогранную науку. И как в любой другой области, здесь также существуют различные конструкторские и компоновочные решения поставленных задач. По своей конструкции амортизаторы можно разделить на несколько основных типов. По архитектуре их принято делить на одно– и двухтрубные. По наполнению: жидкостные (гидравлические) и газовые (с гидравлическим газовым подпором). Существуют и чисто газовые амортизаторы, в которых используется очень высокое давление газа (порядка 60 атм), но они не столь распространены.

Принципиальная схема двухтрубного гидравлического амортизатора

1. газовая полость
2. компенсационная полость
3. полости рабочего цилиндра
4. донные клапаны
5. поршневые клапаны
6. поршень
7. цилиндр
8. корпус
9. шток поршня

Гидравлические двухтрубные амортизаторы– некогда самый распространенный и дешевый тип демпфирующих стоек. Они довольно просты по конструкции и не столь требовательны к качеству изготовления. Состоит такой амортизатор из двух трубок: рабочей колбы, где и находится поршень, и внешнего корпуса, предназначенного для хранения избыточного масла. Поршень перемещается во внутренней колбе, пропуская масло через собственные каналы и выдавливая часть масла через клапан, находящийся снизу колбы. Этот клапан иногда называют клапаном сжатия, поскольку зачастую он отвечает за перетекание масла именно в данном такте. Эта часть жидкости просачивается в полость между колбой и внешним корпусом, где сжимает воздух, находящийся при атмосферном давлении в верхней части амортизатора. При движении назад задействуются клапана самого поршня, регулируя усилие на отбой.

Читайте также

Длительное время именно такая конструкция превалировала на рынке амортизаторов. Но годы эксплуатации выявили ряд ее недостатков. Основным минусом является вышеупомянутая аэрация. Особенно при интенсивной работе такого амортизатора. Замена воздуха азотом (азот, будучи инертным газом, не давал деталям амортизатора корродировать, в отличие от воздуха) несколько улучшила его работу, но не решила проблему полностью. Кроме того, такие амортизаторы, имея фактически двойной корпус, хуже охлаждаются, что также отрицательно сказывается на их работе. С другой стороны, если делать их большего диаметра, удается повысить демпфирующие характеристики, одновременно снижая рабочее давление и, как следствие, температуру.

Гидравлика + газ

Такие гидропневматические амортизаторы имеют схожую конструкцию и принцип действия с обычными гидравлическими двухтрубными стойками. Основное отличие в том, что вместо воздуха под атмосферным давлением находится инертный газ (чаще азот) под некоторым давлением (от 4 до 20 атм и более, в зависимости от назначения). Это и есть так называемый газовый подпор. Значение давления газа может быть различным для разных условий эксплуатации автомобиля. Кстати, чем больше диаметр патрона, тем меньшее необходимо давление газового подпора. Оно может различаться также для передних и задних амортизаторов.

Чем же помогает газовый подпор? Прежде всего – пресловутая аэрация. Будучи под давлением, газ не смешивается с маслом столь сильно, как в предыдущем случае, улучшая работу амортизатора. Но полностью данная проблема не решена и здесь. Кроме снижения аэрации масла, газовый подпор способствует поддержанию автомобиля, выполняя роль дополнительного демпфера. То есть, даже если пружины уже сжались бы, газовый заряд в амортизаторе удерживает правильное положение автомобиля, что положительно влияет на его управляемость. Такой конструктивный подход позволяет инженерам более гибко подходить к настройкам работы амортизатора, делая его более универсальным, чем обычные гидравлические.

Общая проблема всех двухтрубных амортизаторов – невозможность установки «вверх ногами». Этому мешает наполняющий их газ.

1. клапан сжатия
2. разделительный поршень
3. газовая полость
4. клапан отдачи
5. поршень
6. полость с рабочей жидкостью
7. шток поршня

Такие амортизаторы, как следует из названия, имеют лишь одну колбу, которая является и рабочим цилиндром, и корпусом одновременно. Работают они так же, как и двухтрубные, но в данной конструкции газ находится в том же цилиндре и отделен от масла особым плавающим поршнем (так называемая схема De Carbon). Газ (чаще азот) находится в своей камере, отделенной от масла, под высоким давлением (20–30 атм).

Однотрубные амортизаторы не имеют нижнего клапана сжатия, как двухтрубные. Это означает, что всю работу по управлению сопротивлением и при сжатии, и при отбое берет на себя поршень. В этой связи, несмотря на кажущуюся простоту этого узла, подбор его конструкции, размера, формы и количества отверстий является весьма сложной задачей. В целом такие амортизаторы имеют высокие рабочие характеристики. Они еще точнее держат автомобиль, способствуя лучшей управляемости. Кроме того, они эффективнее охлаждаются, поскольку воздухом обдувается непосредственно рабочий цилиндр. Плюс к этому в тех же габаритах, что и двухтрубные амортизаторы, внутренний диаметр рабочей колбы будет больше, равно как и диаметр поршня. Это означает больший объем масла, более стабильные характеристики и, опять же, лучшая теплоотдача.

Но есть и минусы. В отличие от своих двухтрубных «коллег», однотрубные более уязвимы от внешних повреждений. Замятая колба однозначно приводит к замене стойки, тогда как двухтрубные имеют своего рода страховку, или, если можно так назвать, щит в виде внешнего цилиндра. К минусам можно отнести также высокую чувствительность однотрубных амортизаторов к температуре. Чем она выше, тем выше давление газового подпора и жестче работает амортизатор. С другой стороны, однотрубные стойки можно устанавливать как угодно, поскольку газ плотно отделен от масла плавающим поршнем. Кстати, именно это обстоятельство позволяет автопроизводителям, устанавливая такой амортизатор штоком вниз, снижать неподрессоренные массы.

Здесь же нужно сказать и о том, что часто можно встретить амортизаторы с надетой на них пружиной. Этот вариант конструкции не относится исключительно к однотрубным стойкам. Просто так добавляется дополнительный упругий элемент, а порой он и вовсе заменяет основную пружину. Такие конструкции часто имеют возможность регулировки клиренса автомобиля. Подкручивая особую винтовую гайку на корпусе амортизатора, поддерживающую пружину снизу, можно поднять или опустить автомобиль, соответственно поджав либо отпустив пружину.

Своего рода эволюциейоднотрубных амортизаторовявляются «однотрубники» с выносной компенсационной камерой. В них камера с газовым подпором вынесена за пределы самого амортизатора в отдельный резервуар. Такая конструкция позволяет, не увеличивая размеры самого амортизатора, увеличить объем и газа, и масла, что серьезно влияет на температурный баланс (они более эффективно охлаждаются) и стабильность характеристик. Плюс к этому имеют больший рабочий ход. Но еще больший эффект от выносной камеры в том, что на пути масла, перетекающего из основного рабочего цилиндра в доп. камеру, можно установить систему клапанов, которые будут играть роль клапана сжатия, как в двухтрубной конструкции. Отделив друг от друга клапана, работающие на сжатие и отбой, можно заложить много диапазонов регулировки. Можно менять жесткость работы амортизатора для различных скоростей движения поршня, например малую, среднюю и большую. И позиций таких регулировок может быть 10 и более. Порой можно встретить и весьма экстравагантную систему с набором перепускных клапанов. Кроме большого внешнего резервуара, амортизатор облеплен несколькими трубками, на концах которых находятся регулировочные головки под гаечный ключ или отвертку. По этим трубкам масло перепускается из над– и подпоршневых камер друг в друга. Регулируя эти перепускные каналы, можно получить нужные характеристики работы амортизатора на определенных режимах или, если быть точным, положениях поршня. То есть такие амортизаторы чувствительны не только к скорости перемещения поршня, но и к его позиции внутри колбы. Кроме этого, наличие большего числа трубок, по которым проходит масло, способствует лучшему его охлаждению.

Амортизатор – это устройство, которое применяется в автомобилях для поглощения толчков, ударов и гашения колебаний, возникающих при движении транспортного средства. На сегодняшний день существует много видов амортизаторов. Они различаются между собой по принципу и характеру действия, наполнению и конструкции.

Предназначение и устройство амортизаторов

Каждую неровность на дороге принимает на себя кузов автомобиля. Чтобы уберечь его от сильных ударов, повреждений несущей конструкции используется упругие элементы подвески автомобиля. Это позволяет избежать повторения кузовом всех неровностей на дороге, а также повысить плавность хода вашего автомобиля.

Упругие элементы подвески поглощают энергию толчков и как следствие вынуждены ее отдавать, при этом автомобиль еще будет раскачивать вверх и вниз некоторое время. Чтобы погасить колебания, используется амортизатор. Его разработки велись еще в начале прошлого века, когда встал вопрос о безопасности на дороге.

С нашими дорогами владельцы авто вынуждены менять амортизаторы довольно часто. Обычно автолюбители не обращают внимания на вид, или тип устанавливаемого амортизатора, что может негативно сказаться как на самом автомобиле, так и на комфорте при езде.

Амортизатор представляет собой гидравлическое устройство, которое работает за счет трения, а также перетекания жидкости из одной полости в другую через калиброванные отверстия. У этого принципа есть различные способы реализации, однако, наиболее распространены телескопические амортизаторы. Они являются надежными, легкими, небольшими по размеру и что не менее важно, быстро охлаждаются.

Принцип работы телескопических демпферов основан на вытеснении жидкости поршнем через калиброванные отверстия. В различных режимах жидкость вытесняется через отверстия разного диаметра. Благодаря этому колебания поглощаются как при сжатии, так и при отбое.

Виды и разновидности

Телескопические амортизаторы имеют несколько разновидностей, однако, наиболее популярны три вида амортизаторов: однотрубный, двухтрубный и комбинированный. Также в современных автомобилях существует функция регулировки характеристик амортизатора в ходе движения.

Однотрубные(монотрубные) амортизаторы

Однотрубные амортизаторы(также имеют название монотрубные) чаще всего эти типы амортизаторов применяются в гоночных автомобилях. Как понятно из названия, имеется только один цилиндр, который является корпусом для штока и поршня. Для компенсации объема штока имеется специальная камера с газом.

В основании находится плавающий поршень, который отделяет газ от жидкости. Давление масла в газонаполненных амортизаторах может достигать 30 атм. Главным преимуществом однотрубной конструкции является хорошее охлаждение за счет одинарных стенок. Также данный вид амортизаторов длительное время сохраняет работоспособность на любых дорогах.

Особенность этих устройств заключается в том что физический барьер между камерой с газом и маслом исключает их смешивание. Это позволяет расположить их под любым углом без потери своих свойств. Чаще всего однотрубники ставятся в перевернутом виде для снижения непредрессорной массы и увеличения плавности хода.

Минусом однотрубных амортизаторов является трудоемкий процесс производства и как следствие немаленькая цена. При их изготовлении требуется увеличенная точность деталей и крепость конструкции, так как внутри трубы создается большое давление.

Еще одним недостатком является их размер по сравнению с двухтрубными амортизаторами, это нужно учитывать при ремонте компактных автомобилей. Несмотря на долговечность однотрубных амортизаторов, они не выдерживают ударов от камней или других предметов, так как при искривлении стенки цилиндра поршень просто заклинит.

Двухтрубные виды амортизаторов

Двухтрубные амортизаторы имеют в своем составе два цилиндра, помещенные один в другой. Внутренний цилиндр состоит из масла и поршня, связанного с рычагом подвески штоком. Внешний цилиндр частично заполнен воздухом и является компенсационным резервуаром. Он предназначен для жидкости, которая вытиснится штоком. К достоинствам двухтрубников можно отнести низкую стоимость, небольшие размеры, а также эффективность в простых условиях.

Однако данный вид амортизаторов имеет гораздо большее количество недостатков, чем достоинств и главный из них – перегрев. Двойные стенки являются термосом для масла – оно быстро нагревается и медленно охлаждается.

Закипание масла происходит при езде по неровной дороге на больших скоростях. Амортизатор изменяет свои свойства, он не способен гасить колебания и машину начинает раскачивать. В таком режиме он долго не проработает, и демпферы будут требовать частой замены.

Комбинированные(газомасляные) амортизаторы

Стремясь объединить достоинства однотрубников и двухтрубников, производители начали производить комбинированные амортизаторы. Устройство ближе всего к двухтрубникам, только вместо воздуха во внешнем цилиндре используется газ под давлением.

К плюсам таких амортизаторов можно отнести высокую эффективность, простой процесс изготовления и как следствие невысокую стоимость. Также они сохранили небольшие размеры и устойчивость к высоким температурам. Однако комбинированные амортизаторы переняли как достоинства, так и некоторые недостатки от предыдущих видов амортизаторов.

Регулируемые амортизаторы

Начиная с середины прошлого века, водитель мог выбирать режим работы амортизатора. Чаще всего выбор стоял между спортивным, комфортным и промежуточным режимами. В наше время электроника сама определяет состояние дорожного покрытия и скорость движения и в зависимости от полученной информации устанавливает оптимальные настройки (функция самостоятельного выбора нужного режима также никуда не исчезла).

Наибольшее распространение имеют две конструкции регулируемых амортизаторов. В первом случае характеристики изменяются с помощью электромагнитных перепускных клапанов, которые не имеют определенной последовательности открытия и закрытия. Таким образом, облегчается или затрудняется путь жидкости, что обеспечивает смену режима.

Второй способ основывается на использовании магнитореологической жидкости. Электромагнитное поле воздействует на частицы такого масла возле перепускных отверстий, что изменяет его вязкость и, соответственно, обеспечивает смену настроек жесткости.

Выбор того или иного типа амортизатора зависит от вашего стиля езды, а также от качества покрытия дорог. Любой амортизатор требует своевременного осмотра и бережного отношения, и тогда он прослужит вам длительное время.

Замена средних стоек кузова, ремонт средних стоек кузова

Кузов-С | Замена средних стоек кузова
	Такая деталь авто как средняя стойка является частью боковой части кузова и выходит из строя, влияя на автомобильные двери. Повреждение средней стойки оказывает влияние на состояние передних дверей, на задние двери, их расположение, а так же на оси, находящиеся на стойке посередине. Так же, происходит изменение естественной формы крыши, которая имеет опорой среднюю стойку. Если повреждения данной детали будут несовместимы с ремонтом, то следует заменить средние стойки кузова. Кроме подготовительных работ дополнительно нужно демонтировать обшивку крыши. Далее, настолько, насколько можно выправить деформированную деталь, и после этого срезать её. В том случае, если срезать без правки геометрии мятую стойку, то при осуществлении дальнейших работ, скорее всего, возникнут сложности. Исходя из особенностей конструкции кузовов, применяются такие приемы демонтажа поврежденной стойки. комбинация данных приемов резка по точкам для сварки отделение Ниже Вы можете найти кузовные центры, где можно за доступные деньги заменить средние стойки кузова на любой иномарке. Кузовные автомастерские Москвы и М.О.Кузовные автосервисы Москвы: Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Площадь Ильича; м. Авиамоторная; Ближайшие улицы и шоссе: Шоссе Энтузиастов; Район: Лефортово; Округ: Юго-Восточный Административный Округ; Часы работы: 09.30-19.30 Зона ожидания: да Если вы ищите, где можно недорого в районе Лефортово заменить средние стойки кузова, то вы найдете искомое в кузовном центре на Авиамоторной. Опытные мастера пользуются профильным оборудованием и давно положительно зарекомендовали свою работу, поэтому жители ЮВАО с охотой обращаются к нам. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Беломорская; м. Ховрино; м. Речной вокзал; Ближайшие улицы и шоссе: Ленинградское шоссе; Район: Ховрино; Левобережный; Округ: Северный Административный Округ; Часы работы: 9-21 Зона ожидания: есть В том случае, если вы хотите узнать, где можно недорого заменить средние стойки кузова рядом с вашим районом Беговой – кузовной центр на Войковской будет для вас хорошим решением. Недалеко от Хорошёвского шоссе в САО работают наши опытные специалисты. Клиентам предлагается комфортабельная зона ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Бабушкинская; м. Ботанический сад; м. ВДНХ; м. Свиблово; Ближайшие улицы и шоссе: Ярославское шоссе; Район: Останкинский; Округ: Северо-Восточный Административный Округ; Часы работы: с 9,30 до 20,30 Зона ожидания: да Заменить стойки средние кузова в Чертаново Северное качественно можно на Варшавском шоссе в кузовном центре на ВДНХ. Многие автовладельцы ЮАО доверяют нашим опытным специалистам свой автомобиль. При проведении работ используется профильный инструмент. Клиентам предлагаем зону ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Кузьминки; м. Рязанский проспект; Ближайшие улицы и шоссе: Волгоградский проспект; Рязанский проспект; Район: Кузьминки; Выхино-Жулебино; Округ: Юго-Восточный Административный Округ; Часы работы: с 9,30 до 21 Зона ожидания: кофемашина, Wi-Fi Качественно заменить средние стойки в Даниловском районе на Варшавском шоссе в автосервисе в Кузьминках. Многие автовладельцы ЮАО доверяют профильным механикам и специализированному оборудованию этого автотехцентра. Клиентская зона, кофемашина, Wi-Fi. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Новые Черемушки; м. Профсоюзная; м. Калужская; Ближайшие улицы и шоссе: Профсоюзная; Район: Обручевский; Черёмушки; Округ: Юго-Западный Административный Округ; Часы работы: 10-21 Зона ожидания: есть Нужно заменить стойки кузова средние – обращайтесь в автосервис на Профсоюзной. В СВАО наши квалифицированные мастера заслужили признание автомобилистов Алексеевского района. В ремонтных работах мастера руководствуются проверенными технологиями и используют специальный инструмент. Недалеко от Проспекта Мира находится наш автотехцентр. Есть зона ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Тушинская; м. Щукинская; м. Спартак; Ближайшие улицы и шоссе: Волоколамское шоссе; Район: Покровское-Стрешнево; Щукино; Округ: Северо-Западный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: есть Если нужно заменить средние стойки кузова в ЦАО недорого, это возможно в техцентре на Щукинской. Здесь, на Ленинском проспекте, в районе Якиманка, качественно выполняется работа квалифицированным персоналом автотехцентра. Для посетителей и клиентов предусмотрена зона ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Шаболовская; м. Ленинский проспект; м. Тульская; Ближайшие улицы и шоссе: Ленинский проспект; Район: Донской; Округ: Южный Административный Округ; Часы работы: с 9.30 до 21.30 Зона ожидания: есть Услуги по смене стоек кузова средних предоставляются квалифицированным персоналом в техцентре на Тульской, в СВАО. Если вам интересно, где можно провести работы с этой деталью в районе Останкинский, обращайтесь в наш автосервис. Необходимое для работы современное оборудование позволяет осуществлять ее качественно и быстро. Предлагаем посетителям зону ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Первомайская; м. Улица Подбельского; м. Черкизовская; м. Щёлковская; Ближайшие улицы и шоссе: Измайловское шоссе; Щёлковское шоссе; Район: Измайлово; Округ: Восточный Административный Округ; Часы работы: с 9,30 до 21 Зона ожидания: есть Нужно сменить стойки средние в районе Преображенское — опытные специалисты знают, как верно провести данную работу в автосервисе на Первомайской. В ВАО, рядом со Щёлковским шоссе осуществят нужные работы с вашим авто при помощи специализированного оборудования. Предлагаем удобную зону ожидания. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Перово; м. Новогиреево; Ближайшие улицы и шоссе: шоссе Энтузиастов; Район: Перово; Новогиреево; Округ: Восточный Административный Округ; Часы работы: 9:30-19:30 Зона ожидания: есть (Wi-Fi) Ответом на вопрос, где качественно сменить стойки кузова (а именно, средние), выступает кузовной центр в Перово, где опытные специализированные мастера хорошо выполнят свою работу. В ВАО, район Перово, недалеко от шоссе Энтузиастов стабильно ведет свою работу наш техцентр весь год. Мы предлагаем зону ожидания с точкой Wi-Fi для клиентов. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Южная; м. Пражская; м. Улица Академика Янгеля; Ближайшие улицы и шоссе: Варшавское шоссе Район: Центральное Чертаново; Северное Чертаново; Южное Чертаново; Округ: Южный Административный Округ; Часы работы: 9-21 Зона ожидания: да Понадобилось заменить стойки кузова средние – проведем все нужные работы в техцентре на Южной. В ЮЗАО, в районе Тропарёво-Никулино, автовладельцы доверяют нашим опытным мастерам работы любой сложности. Центр по ремонту располагает всем нужным оборудованием. Предлагаем зону ожидания для клиентов. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Лермонтовский проспект; м. Жулебино; м. Котельники; Ближайшие улицы и шоссе: Новорязанское шоссе; Район: Жулебино; Округ: Юго-Восточный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: есть При случае, если вы интересуетесь, где стойки (средние) недорого — автосервис в Жулебино и его профильные мастера решат ваши вопросы. В ЮАО, недалеко от Каширского шоссе, за счет качества выполняемых работ наш сервис стал наиболее популярным центром по ремонту в районе Москровечье-Сабурово. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Международная; м. Беговая; м. Полежаевская; м. Шелепиха; Ближайшие улицы и шоссе: Звенигородское шоссе; ТТК; Район: Хорошевский; Округ: Северный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: есть Заказать недорого замену стоек (в том числе, средних) реально в автосервисе на Международной. В ВАО, в районе Преображенское, предлагают свои услуги мастера нашего техцентра с многолетним стажем. По Измайловскому шоссе удобно будет подъехать к нам. Предлагаем зону ожидания клиентам. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Сокольники; м. Преображенская площадь; м. Бульвар Рокоссовского; Ближайшие улицы и шоссе: Большая Черкизовская; Район: Сокольники; Округ: Восточный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: да Качественно заменить средние стойки кузова реально в техцентре в Сокольниках. Наши мастера обладают всем нужным оборудованием, которое будет использовано исходя из Ваших потребностей. С помощью специального инструмента мы оптимизируем процесс услуг, который будет грамотно выполнен. Для того чтобы решить Вашу проблему в районе Перово, не надо тратить уйму времени в поиске подходящей компании. Мы рядом — мы поможем. Поэтому, обращаясь в наш техцентр, Вы можете быть уверены, что у нас знают, где и как правильно проводить весь спектр работ. Наши специалисты знают схему ремонта для данного элемента авто. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Владыкино; м. Отрадное; м. Бибирево; Ближайшие улицы и шоссе: Алтуфьевское шоссе; Район: Отрадное; Округ: Северо-Восточный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: есть Осуществить замену стоек кузова (средних) могут опытные профильные мастера в кузовном центре на Владыкино. В СВАО, недалеко от Рязанского проспекта стабильно работает данный техцентр круглый год. Кузовные мастера используют современное оборудование при проведении работ. Мы располагаем зоной ожидания для наших клиентов. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Каширская; м. Кантемировская; м. Домодедовская; м. Царицыно; Ближайшие улицы и шоссе: Каширское шоссе; Район: Москворечье-Сабурово; Округ: Южный Административный Округ; Часы работы: 10-21 Зона ожидания: меблированная клиентская зона Если вам нужно поменять средние стойки недорого, и вы не знаете, где в Левобережном районе это выполнят качественно – автосервис на Домодедовской и его опытные мастера помогут вам. В работе используется профильное специализированное оборудование. Мы располагаемся в САО, рядом с Ленинградским шоссе. Телефон: +7 [985] 195 44 32 Ближайшие метро: м. Алексеевская; м. Рижская; м. Проспект Мира; м. ВДНХ; Ближайшие улицы и шоссе: Проспект Мира; Район: Алексеевский; Округ: Северо-Восточный Административный Округ; Часы работы: с 9 до 21 Зона ожидания: есть Если необходимо поменять средние стойки кузова у вашего авто в СВАО, доверьте эту работу автосервису на Проспекте Мира. Квалифицированные мастера этого сервиса успешно работают с автомобилями жителей района Бибирево. Располагаемся мы недалеко от Алтуфьевского шоссе. Предлагаем посетителям зону ожидания. Ремонт средних стоек кузова Существует ли вообще способ отремонтировать средние стойки кузова? Фактически такой ремонт подразумевает рихтовку поврежденной стойки. Рихтовку средней стойки с повреждениями проводят по определенному принципу. Для начала демонтируют двери и достают сиденья автомобиля. Далее снимаются декоративные накладки и снимают ковер с автомобильного кузова. Затем рихтуют стойки, при помощи домкрата. Данная схема является основой – и это ни в коем случае нельзя упускать из внимания, так как от того, будет ли данный момент в достаточной степени освещен, зависит общее понимание кузовного ремонта как комплекса работ. На ней строятся все последующие этапы, и от нее, по сути, как специалисты выяснили за годы практики, зависит успех всего ремонта. Стоимость на восстановление средних стоек Позвонив к нам, Вы сможете получить ответы на часто спрашиваемые вопросы, от своевременного решения которых также зависит эффективность проводимых мероприятий. Например, наш представитель сможет подсказать, какова цена восстановления средних стоек кузова Вашего авто, что, конечно же, базируется в первую очередь на среднерыночных показателях, от которых зависит стоимость всех услуг. Так или иначе мы постарались наиболее адекватно отразить ценовую политику представленных предприятий в формате прайс-листа, ознакомиться с которым можно на посвященной данной теме странице. Кроме того, узнав цену на замену средних стоек иномарки, Вы сможете уточнить адрес того или иного кузовного сервиса, расположенного в рамках выбранного района Москвы, и, оставив заявку на услугу, обеспечивающую запись на какое-то определенное время, сможете обратиться в кузовной центр в назначенное время.

Самые популярные автомобили без центральной стойки

Выбирая новый автомобиль, вы обнаружите, что производители автомобилей часто уделяют особое внимание аспектам производительности и топливной экономичности автомобиля. Хотя это и не так «привлекательно» для большинства покупателей, безопасность автомобиля также является важным аспектом, о котором следует подумать. Безопасность в первую очередь обеспечивается конструкцией кузова автомобиля, в том числе поддерживающих и укрепляющих его стоек автомобиля.

Большинство автомобилей на рынке будут иметь как минимум три опоры: передняя стойка, Средняя стойка посередине и задняя стойка С сзади. Более длинные автомобили также будут иметь D-образную стойку сзади, которая обеспечивает дополнительную поддержку кузова.

Можно ли проектировать автомобили без центральной стойки?

Да, есть много автомобилей без центральной стойки. Три самых популярных среди новых моделей — это Mazda MX30, Renault Kangoo 2021 года и купе Mercedes Benz E-Class. Бесколонные автомобили безопасны и существуют уже несколько десятилетий. Старые модели, такие как бесколонный Mercedes-Benz 300CE, выдержали испытание временем. Помимо своей популярности, это еще и невероятно безопасный автомобиль.

В этой статье мы собираемся ответить на несколько важных вопросов о центральной стойке автомобиля , насколько она важна, почему некоторые конструкции автомобилей не включают их, и безопасно ли транспортное средство без них. . Наконец, мы представим наш взгляд на четыре самых популярных автомобиля без опор .

Давайте приступим.

Важна ли средняя стойка в автомобиле?

Да, центральная стойка необходима в конструкции автомобиля, как и все остальные стойки, предусмотренные в конструкции автомобиля. Думайте о них как о колоннах в вашем доме или офисном здании. Автомобильные стойки поддерживают вес крыши, а также обеспечивают прочность остальной конструкции вокруг нее.

Но Центральные стойки имеют решающее значение не только для структурной целостности автомобиля. Центральная стойка, расположенная по центру с обеих сторон, также имеет решающее значение для поглощения любого удара сбоку от автомобиля. Таким образом, если автомобиль получил удар с одной из сторон, средняя стойка обеспечивает дополнительную защиту находящихся внутри пассажиров.

Если центральная стойка вашего автомобиля повреждена, вам следует немедленно отремонтировать или заменить ее. Вот статья о ремонте или замене средней стойки.

Почему существуют автомобили без центральной стойки?

Итак, если центральные стойки играют решающую роль в целостности и безопасности автомобиля, почему производители автомобилей отказываются от них на некоторых моделях?

Вот несколько причин для перехода на без опор :

• Лучшая видимость : Без центральной стойки, мешающей водителю, улучшится круговой обзор. Это означает, что вы можете проверить плечо перед перестроением, и вы сможете увидеть гораздо больше, чем в других типах автомобилей.
• Больше солнца и воздуха : Благодаря двум стойкам меньше (одна стойка B с каждой стороны), в кабину поступает намного больше естественного света. Опустите окна, и у вас будет намного больше естественного воздуха.
• Ощущение роскоши : Некоторые автопроизводители также считают, что отсутствие центральной стойки помогло бы сделать автомобиль в целом более роскошным. На более дорогих автомобилях с элегантным дизайном это, несомненно, верно.

Безопасны ли автомобили без опор?

Да, автомобили без опор по-прежнему безопасны, хотя вам нужно знать о некоторых компромиссах. Во-первых, дизайн автомобилей без центральных стоек компенсирует отсутствие поддержки, которая в противном случае была бы там. Например, крыша сделана более жесткой, а остальные стойки (передняя и задняя стойки) также будут компенсироваться.

Однако нельзя отрицать, что автомобиль без опор получит больше повреждений от бокового удара, чем модель с опорами.

Самые популярные автомобили без средних стоек

Сегодня на рынке существует множество автомобилей без центральной стойки , как это было на протяжении десятилетий. Вот наш выбор четырех самых популярных из них, о которых вы должны знать.

Полностью электрическая модель без опор: Mazda MX-30

Mazda MX-30 — это гибридный внедорожник, полностью электрическая версия которого скоро появится. Одной из самых примечательных особенностей этого автомобиля является отсутствие центральной стойки. Учитывая, что это бесколонный автомобиль , задняя дверь повернута к задней части автомобиля, что придает ему стиль двери самоубийцы.

Несмотря на отсутствие центральной стойки, Mazda MX-30 признана стойкой к сильным боковым ударам.

Внедорожник без опор: Renault Kangoo

Renault Kangoo, несомненно, один из самых узнаваемых внедорожников, которые вы когда-либо видели в городе, в 2021 модельном году также не имел опор.

По собственным словам Renault, Kangoo имеет систему раздвижных дверей без опор «Сезам, откройся», которую можно установить с обеих сторон автомобиля. Это облегчает вход и выход из транспортного средства или погрузку/разгрузку груза.

Бесколонная роскошь: Mercedes E-Class Coupe

Бесколонная конструкция также используется во многих роскошных автомобилях, и купе Mercedes E-Class, безусловно, является одним из самых заметных в наши дни. Купе — единственная бесколонная модель , предлагаемая Mercedes для E-класса.

Бесколонная классика: Holden Monaro

Как упоминалось ранее, конструкции без опор существуют уже несколько десятилетий. Некоторые из самых впечатляющих вышли примерно в 60-х и 70-х годах. Наши родители, бабушки и дедушки, вероятно, помнят Holden Monaro, одну из самых крутых классических моделей, которая оказалась двухдверной 9-цилиндровой моделью.0005 Жесткая крыша без опор .

Holden Monaro, возможно, был лучшим бесколонным автомобилем того времени, но уж точно не единственным. В то время в Австралии было повальное увлечение купе, поэтому в ту эпоху было много хардтопов без опор.

Узнайте больше об автомобилях и вашем автомобиле!

Чтобы узнать больше об автомобильных стойках и автозапчастях (и даже немного истории здесь и там), посетите наш блог на Carpart.com.au. Сайт ежедневно обновляется информативными статьями о том, что происходит в автомобильном мире в Австралии и за ее пределами.

Рэй Хасболла

Упражнение Срединного Столпа

Очень мощный и эффективный ежедневный ритуал/упражнение для активации пяти психических центров Срединного Столпа в теле. В чем-то это напоминает пробуждение чакр, но следует каббалистическому образцу и концепции нисходящего и затем циркулирующего Света. Каждый центр визуализируется как сфера цветного света диаметром около шести дюймов по одной, а затем ее Божественное Имя вибрирует четыре раза. После того, как все пять центров установлены, визуализируются потоки энергии, поднимающиеся изнутри от основания, а затем нисходящие наружу, чтобы снова войти и наполнить энергией ауру.

Упражнению предшествует Каббалистический Крест и Малый Изгоняющий Ритуал Пентаграммы в следующей полной последовательности.

Каббалистический крест:

Стоя, ноги вместе, лицом на восток, правой рукой:

Коснитесь лба и скажите/вибрируйте ATOH (Ты Искусств)

Опустите руку к области паха и скажите/вибрируйте МАЛКУТ (Королевство)

Коснитесь правого плеча и скажите/вибрируйте ВЕ-ГЕБУРА (и Сила)

Коснитесь левого плеча и произнесите/вибрируйте VE-GEDULAH (и Слава)

Сложив обе руки на груди, скажите/вибрируйте LE OLAHM AMEN (навсегда, аминь)

Малый Изгоняющий Ритуал Пентаграммы:

Лицом на восток. Вытяните правую руку, указывая указательным пальцем, и визуализируйте изгоняющую земную пентаграмму в визуализируемом белом свете. «Ударь» по центру и провибрируй ЙОД-ХЕ-ВАВ-ХЕ.

Повернитесь на юг, вытянув руку и палец, визуализируя линию белого света, затем начертите еще одну пентаграмму белого света и воткните ее в центр и провибрируйте АХ-ДОХ-НАИ.

Повернитесь на запад, вытянув руку и палец и визуализируя линию белого света, начертите еще одну пентаграмму света и пронзите ее, и провибрируйте ЭХ-ХЕХ-ЙЕХ.

Повернись на север и повтори рисование круга и пентаграммы, нанеси удар и провибрируй АХ-ГЕ-ЛАХ .

Вернитесь лицом на восток, вытяните обе руки, образуя крест, и скажите: Передо мной Рафаэль, Позади Гавриил, По правую руку от меня Михаил, По левую руку от меня Ауриэль, Ибо передо мной пылает Пентаграмма, а позади меня Шесть- — просияла Стар.

Повторить Каббалистический Крест.

[Ритуал можно развить, визуализируя фигуры архангелов в цветных одеждах на каждой станции. Подробности можно найти в предлагаемых чтениях.]

Средняя колонна:

 Стоя, ноги вместе, лицом на восток,

Визуализируйте белую сферу над головой и провибрируйте ЭХ-ХЕХ-ЙЕХ.

Визуализируйте свет, нисходящий в форме сферы у горла, и провибрируйте ЙЕ-ХОХ-ВОХ Э-ЛОХ-ХЕМ .

Визуализируйте, как свет спускается, образуя сферу в сердце, и вибрируйте ЙЕ-ХОХ-ВОХ ЭЛЬ-ОАХ-ВЕ-ДА-АТХ.

Визуализируйте, как свет нисходит, образуя сферу у гениталий, и вибрируйте ШАХ-ДАЙ ЭЛЬ ЧАЙ.

Визуализируйте свет, нисходящий в форме сферы у ног, и вибрируйте АХ-ДОХ-НАИ ХА-АХ-РЕЦ .

Визуализируйте и почувствуйте поток света, поднимающийся от ступней, входящий в тело у основания позвоночника и продолжающий подниматься вверх, расцветая на макушке головы, чтобы спуститься, осветив поток света, чтобы снова войти в ступни. Продолжайте циркулировать свет не менее четырех раз.*

 Повторите Изгоняющий Ритуал, а затем завершите его Каббалистическим Крестом.

*В качестве альтернативы и более традиционно верните внимание к центру над головой и визуализируйте поток, спускающийся от него к левому плечу, а затем вниз внутри левой стороны тела к подошве левой ступни, а затем к подошве правой ноги и вверх через правую сторону тела назад над головой. Затем сделайте то же самое, только визуализируя поток, спускающийся от макушки вниз по передней части тела, а затем возвращающийся от ступней и через позвоночник к макушке. Оба потока должны совпадать с дыханием и повторяться несколько раз. Третья циркуляция тока идет от правой ступни к левой ступне, а затем вверх по тугой спирали вокруг всего тела к центру над головой.

Варианты упражнения с более подробной информацией можно найти в рекомендуемой литературе.

Аналогичный подход с участием шести центров практикуется в системе Aurum Solis.

Предлагаю прочитать

• Регардии с Цицероном: Срединная колонна – Баланс между разумом и магией
• Регарди с Цицероном : Гранатовый сад – Наблюдение за Древом Света
• Регарди с Цицероном: Древо жизни – иллюстрированное исследование магии
• Denning & Phillips: Меч и Змей – Двойственная каббалистическая Вселенная
• Рекомендуемая литература – ​​Slate, J.H. & Weschcke, CL: Астральная проекция для расширения психических возможностей, 2012, Llewellyn

Этикетка на средней стойке | Выпуски

Предупреждение Пожалуйста, включите Javascript, чтобы в полной мере использовать возможности нашего сайта.

Добавить изображение

• id %>»>

Редактировать изображения

Релизы

Статус	Каталожный номер	Изображение	Художник	Заголовок (Формат)	Этикетка	Каталожный номер	Страна	Год	Действия
	72-97802		Горькая благодать	credits a):not(.artist_in_title a)»> …Бог и бездна ‎(CD, Альбом)			Продать эту версию
	ДИСАБ 13		Кирпичные летучие мыши	Creepy Crawly: Несанкционированная автобиография рок-н-ролла нежити ‎(CD, Альбом)			Продать эту версию
	ФД008		Гексентанц	credits a):not(.artist_in_title a)»> Шабаш приходит мягко ‎(7″, ООО)			Продать эту версию
	ФД 014		Бабочка Мессия	Пора ‎(CD, Maxi, Ltd, Автомобиль)			Продать эту версию
	HHR1005		Мистер Монстр (2)	credits a):not(.artist_in_title a)»> Глубокий темно ‎(CD, EP, Enh)			Продать эту версию
	ММП973		Подменыши	Амфибия ‎(CD, Альбом)			Продать эту версию
	МПП984		Аэнима	credits a):not(.artist_in_title a)»> Разумный ‎(CD, Альбом)			Продать эту версию
	МПП999		Машина в саду	Однажды зимней ночью… ‎(CD, Альбом, НОД)			Продать эту версию
	нет		Различные	credits a):not(.artist_in_title a)»> : Per: Версия: Vol.3 ‎(CD, Смплр)			Продать эту версию

Отзывы

Добавить отзыв

Списки

Добавить в список

Посмотреть другие списки →

Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, автозапчасти Toyota

Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, автозапчасти Toyota — KAP-CHANG ZHOU KAIFENG AUTO PART FACTORY

Выставка продуктов

Выставка продуктов Фокус на автозапчастях. .

Ваше местонахождение: Главная >Подробнее о продукте

КАП-TY-40499

Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, Toyota Auto Part

Описание продукта

Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, автозапчасти Toyota

Название продукта	Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, Toyota Auto Part
OEM
Для автомобиля	2016 РЭВО	Минимальный заказ	1 шт.
Страна происхождения	Китай (материк)	Гарантия	1 год
Материал		Размер	Стандарт
Номер модели	КАП-TY-40499	Марка	КАП
Тип продукта	TOYOTA 2016 REVO СРЕДНЯЯ СТОЙКА	Порт	Шанхай/Гуанчжоу/Другое
Другое	Автозапчасти Toyota — Автозапчасти Hilux — Автозапчасти Revo 2016

Характеристики

1. Поставка в Европу, США, Ближний Восток, Африку …..

2. Режим поставки: Производитель

3. Профессиональная производительность Поставщик автозапчастей

сопутствующие товары

1.Поиск по ключевому слову продукта:Middle Pillar2.Найти модели в категории автомобилей Toyota: для категории автомобилей Toyota 3.Найти продукты в категориях 2016 Revo: 2016 Revo

Текущий продукт: для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, Toyota Auto Part

Завод и для вас

Чанчжоу KaiFeng Auto Parts Co., Ltd. была основана в 2010 году, расположена в городе Чанчжоу, провинция Цзянсу. Провинция, Китай.

Мы в основном занимаемся toyota, benz, bmw, lexus, honda, nissin, mazda, частями кузова buick, включая авто лампа, бампер, решетка, внутренняя обшивка, боковое зеркало и капот, крыло и так далее, у нас есть полный набор Система аксессуаров и дистрибуция оптовых автомобильных аксессуаров, наиболее продаваемых на потребительском рынке, наша в основном рынок находится в Западной Африке, а также продается в другие африканские страны и на рынок.

У нас есть эффективная, строгая команда разработчиков, поэтому мы можем в соответствии с вашими требованиями или вашим образцом индивидуальные продукты. Наконец, мы будем со стабильностью качества продукции и профессиональными услугами, чтобы работать с вами, чтобы открой рынок…

Сейчас Вы просматриваете продукцию собственного производства: Решетка бампера Toyota Camry 2015, люкс 53102-06010, Магазин автозапчастей Камри, Автомобильная сетка Тойота Надеемся, Вас заинтересует.

У этого продукта есть другие названия: Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, автозапчасти Toyota Заменена поперечина Toyota — Металлические детали кузова Toyota Поперечная балка — Металлические аксессуары Toyota для автомобиля

Возможно, больше соответствует вашему местному языку! !

Все сделано для вас. Добро пожаловать, чтобы заказать нас!

Упаковка

Это упаковка товара. .. Каждая отгрузка, нам было трудно сделать
Мы надеемся, что товары смогут безопасно добраться до вашего порта и создать для вас большую рыночную стоимость! Это наша погоня….

Если у нас есть какие-либо недостатки, сообщите нам,
Поскольку клиенты находятся в авангарде рынка, нам нужен ваш совет. и только тогда мы сможем постоянно улучшаться, и мы также хотим сделать лучше..

Упаковка этого продукта: Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, автозапчасти Toyota

Оплата и транспорт

Вы можете оплатить: TT, MoneyGram, кредитная карта, через Alibaba, West Union, Escrow, L/C Способы доставки: Морским, экспресс или воздушным транспортом

Уважаемый, спасибо за перевод вашего заказа, чтобы мы могли работать бесперебойно и организовать ваш заказ товаров!

Каждый раз, когда вы инвестируете, я считаю, будет вознагражден, мы будем лелеять ваши инвестиции в бизнес!
Нам нужно сделать, это запастись вашим заказом как можно скорее, в то же время должны контролировать продукт качество, чтобы создавать для вас все больше и больше коммерческой ценности! !

Это все, что мы хотим увидеть! ! !

Обслуживание и индивидуальный подход

1. Перед отправкой проверьте качество продукции и подтвердите, подходит ли она для вашего местного рынка.

2. Мы знаем, что это международная торговля, и она включает в себя таможню, логистику, время и так далее, поэтому мы гарантируем ваш заказ с лучшим качеством продукции и профессиональным отношением.

3. При необходимости мы можем настроить для вас упаковку или этикетки продукта, создать свой бренд, конечно, с нашим брендом это тоже хорошо.

4. Мы также можем помочь вам настроить продукты автозапчастей, предпосылка заключается в том, что рынок не может найти.

5. Вы можете связаться с нами онлайн или офлайн в любое время, и мы ответим на ваши вопросы вовремя.

Это наша честь..

Спасибо за сотрудничество, вы делаете нас более польщенными…

Часто задаваемые вопросы и контакты

Q1. Каковы ваши основные продукты.

Нашей основной продукцией являются кузовные детали: фары, задние фонари, зеркала, решетка радиатора, корпус противотуманной фары, кронштейн, если у вас есть спрос на другие товары, мы будем рады помочь вам найти.

Q2. Каковы ваши условия упаковки?

A: Как правило, мы упаковываем наши товары в нейтральные белые коробки и коричневые коробки. Если у вас есть официально зарегистрированный патент

Q3. Какие платежи вы можете принять?

Мы можем принять T/T 30% в качестве депозита и 70% до доставки, L/C, MoneyGram, через Alibaba и WESTERN UNION.

Спасибо, что прочитали!!

Этот продукт: Для Toyota 2016 Revo средняя стойка, запасные части Hilux для автомобилей, Toyota Auto Part

Теперь вы можете оставить отзыв о последнем представлении продукта и цене!

Печать страницы Закрыть окно Запрос Это

• Предыдущий
• Следующий

Надежный подход к ремонту передних стоек

Назначение конструкционных деталей часто определяется конструкцией автомобиля. Некоторые из этих частей предназначены для разрушения с контролируемой скоростью, в то время как другие предназначены для сопротивления разрушению и передачи силы столкновения, когда транспортное средство вовлечено в столкновение. Стойки рассчитаны на то, чтобы не разрушаться, так как их целостность влияет на многие ключевые области безопасности пассажиров.

Несущие элементы транспортного средства просто названы в алфавитном порядке. Самая передняя стойка, которую обычно называют стойкой ветрового стекла или стойкой петли передней двери, — это передняя стойка. Стойки, включая переднюю стойку, могут иметь несколько конструктивных конфигураций.

Верхняя и нижняя часть как единое целое

Говоря о передних стойках, многие забывают, что передняя стойка включает в себя не только верхнюю часть (или стойку ветрового стекла), но и нижнюю часть, в которой находится петля передней двери. Для большинства автомобилей все они являются частью одной и той же панели. Методы ремонта и варианты ремонта часто будут различаться в зависимости от места повреждения этой опоры.

Самая простая конструкция верхней передней стойки состоит из двух частей, внутренней и внешней конфигурации, которая также может включать усиление в определенных местах для повышения прочности. Эти места обычно находятся в верхней и нижней части лобового стекла. Для ремонта это самый простой тип конструкции для ремонта, разделения или замены. Часто верхние передние стойки могут состоять из трех и более частей, чтобы увеличить прочность и в то же время усложнить необходимый ремонт. Эти предметы мы рассмотрим позже.

Нижняя часть передней стойки обычно имеет несколько усилений в местах расположения дверных петель и может иметь другие панели передней конструкции или капота, которые перекрывают друг друга. Это также требует тщательного планирования при ремонте, разрезании или замене этой панели.

Производственные параметры

Передняя стойка, как и другие стойки, может изготавливаться и собираться по отдельности и/или обслуживаться как единое целое, называемое «uniside». Иногда запасные части могут иметь несколько вариантов на выбор. Эти варианты могут включать только внешнюю стойку, внешнюю и внутреннюю панели как единое целое, внешнюю панель с полной или частичной односторонней или внутреннюю и внешнюю панели с полной или частичной односторонней.

Если стойки обслуживаются отдельно, Межотраслевая конференция по ремонту после столкновений (I-CAR) называет эти сменные панели составной конструкцией. Этот тип доступности становится все менее распространенным и заменяется методом односторонней конструкции, который предлагает некоторые ключевые преимущества по сравнению с многоэлементной конструкцией. К этим преимуществам относятся:

• Меньшие допуски для лучшей подгонки окружающих панелей, поскольку они могут быть штампованы как единое целое.
• Более быстрое изготовление автомобиля по сравнению со сборкой и сборкой отдельных деталей.
• Меньший запас запасных частей, чем при хранении отдельных деталей.
• Меньше швов и трещин для снижения сопротивления ветру, шума и коррозии.

Одним из предполагаемых недостатков является то, что когда деталь обслуживается с помощью запасной части, предназначенной только для односторонней печати, большая часть панели может не понадобиться. Стоимость унисайда будет больше, чем отдельной сменной панели.

Другие конструкции и материалы

По большей части передние стойки обычно изготавливаются из штампованных низкоуглеродистых или высокопрочных сталей (HSS), но есть конструкции, в которых используются гидроформованные стали и экструдированный алюминий с литыми усилениями. Последний является примером Corvette Z06 2006 года, который включает в себя полностью алюминиевую конструкцию пространственной рамы с алюминиевой рамой проема ветрового стекла, приклеенной болтами и клеем. Для любого из них важно проверить информацию о ремонте производителя для надлежащих процедур.

Как и при любом структурном ремонте, вы должны проверить, доступна ли конкретная процедура у производителя или другой исследовательской организации. Поскольку эта опора имеет решающее значение для безопасности пассажиров при лобовом столкновении, опрокидывании и боковом столкновении, всегда следует тщательно следовать рекомендуемым и проверенным процедурам, когда они доступны. Я нашел очень полезным ресурс www.toolsfortechs.org. Они фактически изучат надлежащую процедуру для вас.

I-CAR также предоставляет общие рекомендации по ремонту, разрезанию или замене передних стоек в программе Structural Parts Steel Program (SPS02). Некоторые из ключевых моментов включают в себя:

• Определение подходящего места для замены и разделения.
• Соображения и ограничения в отношении ремонта по сравнению с заменой.
• Методы и инструменты удаления.
• Работа с двухкомпонентными и составными конструкциями.
• Вставки и другие сварные соединения.
• Сварочные процедуры.
• Ступени защиты от коррозии.
• Другие соображения, такие как пены, грунтовки и замена ветрового стекла.

Программа SPS02 является частью серии программ по конструкционной стали, которые должны быть стандартными для всех, кто работает в этой отрасли, перед оценкой или фактическим ремонтом конструкций. Эта статья не предназначена для замены всего, что рассматривается в курсе SPS02, но есть несколько важных моментов, которые нельзя переоценить:

• Роль вставки и дизайн
• Места резки и сварки
• Рассмотрение ветрового стекла
• Защита от коррозии

Многие из них вступают в действие во время резки. Как правило, в передней стойке в центре проема ветрового стекла, скорее всего, будет меньше усилителей, чем на любом конце. Таким образом, эта область часто является предпочтительным местом для разреза верхней передней стойки как для многокомпонентной, так и для односторонней конструкции.

Кроме того, область у основания нижней части передней стойки часто имеет дополнительные усилители, пеноматериалы и несколько панелей, прикрепленных к ней. Часто передняя стойка, которая является частью юнисайда, будет разделена посередине дверного проема, где внутри также может быть меньше усиления. Что касается многосоставной конструкции, то нижнюю стойку часто заменяют по заводским швам.

Роль и дизайн вставки

Одним из важных соображений относительно вставки является то, что она должна полностью входить как в исходную часть автомобиля, так и в сторону заменяемой панели. Часто вставки «застревают» в панели, и надлежащая сварка вставки не может быть выполнена из-за того, что вставка имеет зазоры. Это также приводит к коррозии и ослаблению соединения.

Для обеспечения надлежащего соединения вставку, если она изготовлена ​​из излишков оригинальной поврежденной детали или новой запасной детали, необходимо разрезать в нескольких местах, чтобы обеспечить правильную посадку. Когда вставка правильно установлена ​​и приварена, соединение, как правило, будет прочнее, чем первоначальная область, поскольку оно включает дополнительный слой стали. Это нормально, поскольку передняя стойка не предназначена для разрушения.

Даже если верхняя часть передней стойки имеет несколько внутренних слоев, существует несколько общих указаний производителей и рекомендаций для этих конструкций. Они будут включать в себя вырезание крышки внешней панели большего размера, которая позволит разделить каждую внутреннюю панель на секции. Эти методы также часто используют вставки для каждого слоя.

И последнее замечание о вставках: Toyota не рекомендует использовать вставки при разделении панелей. Они рекомендуют открытый стык.

Разрезание и сварка Места

Как упоминалось ранее, центры отверстий часто являются предпочтительным местом, чтобы избежать внутреннего усиления.

Кроме того, линия разреза должна проходить между исходными точечными сварными швами, а не через них. Количество заменяемых сварных швов должно равняться исходному количеству и расположению сварных швов, если дуговая сварка металлическим электродом (GMA) выполняется с использованием рекомендуемого изготовителем размера сварного шва, который обычно составляет 8 мм или 5/16 дюйма. Однако, если сварка с защитой от сжатия (STRW) используется сертифицированным сварщиком и в соответствии с рекомендацией производителя, места сварки должны быть смещены относительно их первоначального местоположения. Другими словами, для STRW сварные швы не могут располагаться точно в том же месте, что и оригинал.

Рекомендации по ветровому стеклу

При ремонте, разрезании или замене верхней части передней стойки необходимо учитывать несколько соображений, иначе возникнут проблемы безопасности. Одной из критических областей безопасности, о которых следует помнить при ремонте, разрезании или замене верхней части передней стойки, является установка ветрового стекла. Национальное управление безопасности дорожного движения (NHTSA) разрабатывает стандарты безопасности транспортных средств (MVSS) для автомобилей, продаваемых в США или импортируемых в страну.

Ветровое стекло и способ его установки (оригинальное изготовление) должны соответствовать двум эксплуатационным стандартам, MVSS 212 и MVSS 216. Эти два теста, несмотря на то, что они предназначены для производителей транспортных средств, становятся стандартом послепродажного ремонта, поскольку мы по умолчанию заключен контракт на восстановление автомобиля до «доаварийного состояния».

MVSS 212

Стандарт MVSS 212, обычно называемый испытанием на удержание ветрового стекла, требует, чтобы ветровое стекло не позволяло пассажирам на передних сиденьях вылететь через ветровое стекло при лобовом столкновении. Испытание проводится на скорости 30 миль в час при столкновении с фиксированным барьером. Ветровое стекло должно сохранять по крайней мере 75-процентный периметр после того, как незафиксированные пассажиры ударятся о ветровое стекло. Большинство автопроизводителей также стремятся к 100-процентному удержанию клиентов.

MVSS 216

Стандарт MVSS 216, обычно называемый испытанием на опрокидывание, требует, чтобы ветровое стекло и площадь передних стоек выдерживали 1,5-кратный вес автомобиля, направленный вниз на переднюю часть крыши, без разрушения более чем на 5 дюймов во время двух- минутный тест. Поскольку опрокидывание сильно различается, это испытание проводится с помощью сминаемой панели, прикрепленной к передней части крыши. Автомобиль должен быть закреплен так, чтобы подвеска не мешала, а все остальные окна, например, люк и двери, были закрыты.

MVSS 208

MVSS 208 — еще один стандарт, косвенно влияющий на замену лобовых стекол. Этот стандарт предназначен для срабатывания подушек безопасности пассажиров, но в спецификации признается, что подушки безопасности пассажира, предназначенные для отскока от ветрового стекла для правильного позиционирования, будут делать это с силой 300 фунтов. на квадратный дюйм. Следовательно, для правильного размещения пассажирских подушек безопасности ветровое стекло должно выдерживать эту силу, не выталкиваясь наружу.

Все металлические рабочие поверхности, на которые будет наноситься клей, должны иметь «металлическую отделку». В этих местах не следует использовать пластиковый наполнитель, так как его адгезионные характеристики ниже, чем у уретанового клея. Кроме того, во время повторной отделки сварные швы должны быть загрунтованы соответствующей эпоксидной грунтовкой, а не покрыты или очищены. Снова систему окраски можно считать самым слабым звеном.

Если производитель использовал герметик для швов, когда клей будет применяться для склеивания стекла, его следует заменить на клей, который будет использоваться для склеивания стекла, а не наши обычные герметики для швов.

Опять же, эта статья не предназначена для включения надлежащей замены вклеенного стекла, но основные соображения относительно передних стоек в местах наклеивания стекла:

• Без пластикового наполнителя
• Только эпоксидный грунт
• Без верхнего или прозрачного покрытия

Защита от коррозии

Конструкция передней стойки может потребовать тщательного планирования для восстановления защиты от коррозии после ремонта, разрезания или замены. Это может включать замену пенопласта, клеевых материалов и герметиков для швов.

Одно общее правило: если защиту от коррозии нельзя восстановить, значит, вы выбрали не тот участок для раздела. Крайне важно, чтобы после любого ремонта была завершена защита от коррозии, чтобы гарантировать, что задняя и внутренняя части не выйдут из строя из-за коррозии.

Часть процесса включает нанесение эпоксидной грунтовки на внутреннюю поверхность панелей, где сварка, рихтовка и ремонт повредили первоначальное покрытие; нанесите пену там, где это необходимо, после того, как грунтовка высохнет; и нанесение антикоррозионных составов (антикоррозионная защита) после завершения окраски. Этот процесс, особенно при использовании вставок, часто понимается неправильно и выполняется не полностью.

Другим этапом защиты от коррозии может быть нанесение грунтовки на оголенные участки металла перед сваркой. Есть несколько соображений по поводу использования этих обычно называемых грунтовок для сварки. Во-первых, они не требуются для сталей с покрытием, включая заводское электронное покрытие, оцинкованные или оцинкованные панели. Кроме того, Daimler-Chrysler не рекомендует эти грунтовки ни для одного из своих автомобилей, а Ford Motor Company рекомендует использовать PM13A, а не обычные грунтовки для сварки. Многие в отрасли часто неправильно понимают роль этих праймеров.

Нижняя часть передней стойки

Для нижней части передней стойки производители не рекомендуют прорезать места крепления петель и углы односторонней панели. Часто, как упоминалось ранее, эти односторонние панели проходят через середину дверного проема. Некоторые производители имеют расположение горизонтально между верхним и нижним креплениями дверных петель. В противном случае часто для многоэлементных конструкций используются заводские швы в основании стойки у порога и капота.

Иногда требуется ремонт и замена внутренних панелей. Это может потребовать удаления дополнительных перекрывающихся панелей. Опять же, запланируйте надлежащую защиту от коррозии, пены и герметики для швов.

Заключение

В этой статье невозможно предоставить полные пошаговые инструкции по работе со всеми различными конструкциями передних стоек, однако были даны некоторые общие рекомендации. Подробная информация доступна из многих источников, включая производителей транспортных средств и I-CAR.

Самый важный пункт этой статьи — получить актуальную информацию, прежде чем приступать к ремонту, разборке или замене деталей конструкции, включая переднюю стойку. Сегодняшняя информация сильно зависит от года выпуска и модели автомобиля, поэтому то, что вы, возможно, слышали или чему учили пять-десять лет назад, вполне могло полностью измениться. Не позволяйте этому ставить под угрозу безопасность и долговечность автомобилей, которые мы ремонтируем. Это дорогостоящая ошибка, которую вам не нужно испытывать.

Телема и скептицизм: Ритуал срединного столпа

«Теперь в Пустоте установлен Столп, теперь Аси исполнил Асара; теперь Гор низведен в Животную Душу вещей, подобных огненная звезда, падающая на тьму земли. » — Liber LXV

Ритуал Срединного Столпа является базовым магическое упражнение, в котором маг утверждает «средний столп» Каббалистическое Древо Жизни внутри его или ее ауры, а затем тянет вниз и распространяет свой свет. Его можно рассматривать как продолжение Каббалистического Креста. ритуал.

Как и все ритуалы, это медитацию, которую можно выполнять телесно или, как только навык будет достигнут, целиком в уме.

В этой статье описывается выполнение этот ритуал и дает комментарий.

Читайте дальше.

Существует множество версий среднего Ритуал колонны сохранился. Ниже я приведу телемитский вариант, который я практикую.

1) Выполните LBRP или Star Ruby. В качестве альтернативы выполните мини-изгнание, визуализируя свое рабочее пространство, залитое золотым светом, который уничтожает любые негативные мысли. В рамках этого мини-изгнания вы можете пожелать кратко вызвать HGA или произнести заклинание изгнания из Книги Закон: «Ибо чистая воля, неутомимая к цели, освобожденная от похоти результата, совершенен во всех отношениях».

Цель здесь — выбраться наружу ваша обычная сфера мысли. По крайней мере, вы должны выполнить «расширение», которое предшествует Каббалистическому Кресту. Возможно, вы захотите выполнить всю Каббалистический крест тоже.

2) Визуализируйте бескрайнюю пустоту космоса над вами, простираясь почти бесконечно. Посмотрите, как он населен почти бесконечным количество маленьких точек света, каждая из которых представляет собой галактику, содержащую миллионы звезд. Пытаться чтобы почувствовать масштаб, до такой степени, что вы ошеломлены необъятность того, что вы себе представляете.

Вы визуализируете ничто с мерцает (см. новый комментарий Кроули к AL I:59).

Вибрирует NUIT пять раз. Сделайте это очень медленно, каждая вибрация — полный вдох. Потеряться в звездном небе и почувствуй, как вибрирует вся вселенная.

3) Визуализируйте яркую белую сферу в форме прямо над головой, немного касаясь макушки головы. Этот сфера должна быть настолько яркой, чтобы на нее было больно смотреть прямо. Это Кетер, принцип творения. Из этого небытия с мерцанием ты сосредотачиваются на одном из этих мерцаний. Эта сфера представляет идею творения из ничего, идея, которая лежит в основе всех вещей. По концентрируясь на этой конкретной сфере, вы сосредотачиваетесь как на общую идею творения и о применении этого творческого процесса к появление того, что вы называете своим Я (которое появится ниже на средний столб).

Ваше Я берет свое начало в этом событие сотворения, как и все вещи.

Вы можете поразмышлять над этими словами: «Я тоже Звезда в Пространстве, уникальная и самосуществующая, индивидуальная сущность неподкупный; Я тоже одна Душа; Я тождественен Всем и Ничто. Я нахожусь в Все во мне; Я есмь отделенный от всего и господин всего, и один со всем».

Провибрируйте HADIT пять раз. Сфера становится ярче с каждой вибрацией, пока практически не ослепляет.

4) Глубоко вдохнуть. На выдохе наблюдайте Ничто сконденсируйтесь в сферу над головой и наблюдайте за сферой становится ярче по мере того, как получает влияние от Ничто. Затем нажмите остальные воздуха из легких, и при этом визуализируйте столб белого свет вырывается из сферы, проходит через вашу голову и останавливается в горле, где он превращается в ярко-фиолетовую сферу. Почувствуйте присутствие этот свет так сильно, как вы можете.

Считайте эту фиолетовую сферу Даат, воображаемая одиннадцатая сефира, расположенная в бездне между божественным триада и актуальная триада. Нисходящее движение этой энергии представляет собой идея творения (Кетер), движущаяся к реальному (Типарет). Но перед может возникнуть реальная вещь, идея творения должна быть разрушена Знанием. Кетер есть единство, и поэтому его никогда нельзя познать, ибо знание подразумевает двойственность (а знающий и познанное). Однако без этой двойственности не было бы никакого опыта. возможный.

Провибрируйте AIWASS пять раз. Сфера становится ярче с каждой вибрацией, хотя и не так ярко, как Кетер. сфера.

5) Повторите вышеуказанные шаги (почувствовав энергия спускается из Небытия в Кетер и в Даат, а затем толкает вниз далее), чтобы сформулировать золотую сферу в центре вашей груди. Это ваш Истинное Я, уникальная звезда, появившаяся из вселенной (и продукт уникального события творения, на котором вы сосредоточились в Кетер).

Провибрируйте ХЕРУ-РА-ХА пять раз.

6) Повторите вышеуказанные шаги, чтобы сформулировать серебряная сфера с центром в ваших гениталиях. Это представление о себе (первичное продукт Ху), ваше ментальное представление о себе, с помощью которого вы создаете понятие о том, кто вы есть.

Приписывается луне и т.п. Луна, ваш образ самого себя может отражать либо часть вашего Истинного Я, либо (в идеале) отражайте как можно больше своего Истинного Я (символизируется полной луной ).

Напомним, что энергия движется вниз. «Хабс в Ху, а не Ху в Хабсе».

Провибрируйте БАБАЛОН пять раз.

7) Наконец, сформулируйте ярко-зеленый сфера у ваших ног. Это физический мир — или, точнее, ваш опыт мира. Целиком цель манифестации в телемитской схеме состоит в том, чтобы позволить опыту случаться. Следовательно, в этой телемитской структуре Малкут не является испорченной сефирой: это трон духа, и Кетер находится в Малкут, так же как Малкут в Кетер.

Провибрируйте THERION пять раз.



8) Теперь, когда вы сформулировали всю средняя колонна, повторно посетите каждую сферу. Почувствуйте, как энергия течет вниз, и медитируйте. кратко о том, что представляет собой каждая сфера. Вы можете вибрировать имена несколько больше раз. На самом деле потерять себя в производительности до среднего столба кажется единственно реальным.

Сделайте глубокий вдох и выдох. Когда вы выдыхаете, визуализируйте искру, покидающую Кетер и спускающуюся по левой стороне вашего тела. к Малкут. Посмотрите, как искра оставляет за собой дугу яркого белого света. В качестве вы вдыхаете, видите, как искра прыгает от Малкут к Кетер с правой стороны вашего тело, оставляя за собой еще одну дугу яркого белого света. Повторите это несколько раз.

Теперь повторите процесс, но на этот раз вы должны визуализировать искру, летящую вниз перед вашим телом, а затем поднимаясь по твоей спине. Продолжайте в том же духе, пока не окажетесь в коконе из легкий.

Теперь пошлите одну искру по левой стороне и быстро поднимите правую сторону. Смотри, как все быстрее и быстрее. Добавить еще искра бежит вниз спереди и вверх сзади. Оба двигаются все быстрее и быстрее и быстрее, пока не увидишь себя ядром атома, вокруг которого вращаются электронные искры света.

Вы *являетесь* атомом. Так же, как ваше тело состоит из атомов, вселенная состоит из таких же звезд, как вы. Как вверху, так внизу. Сама реальная вселенная есть лишь атом в теле Нюит, которая есть бесконечность. потенциала.

Попробуй ощутить масштаб всего этого. Это должно вызвать у вас головокружение от удивления.

Заключительный этап этого упражнения заключается в скрестить руки в позе Осириса и глубоко вдохнуть, визуализируя поток энергии покидает Малкут и поднимается, обвивая ваше тело (как если вокруг вас вьется змея). Когда энергия достигнет Кетер, выдохните и наблюдайте, как он вырывается из Кетер, как из фонтана, льется вниз лентами свет Малкут у твоих ног.

Вы должны стремиться чувствовать ощущения которые сопровождают эти визуализации. Они должны быть очень приятными и даже чувственный. Наслаждайтесь этими ощущениями столько, сколько хотите, пока вы распространять свет. После некоторой практики вы, возможно, захотите заняться аутоэротическая сексуальная магия в этот момент. Вы также можете работать с партнером, с каждый из вас выстраивает средний столб (с одновременными вибрациями слова силы), а затем распространять свет во время операции сексуальной магии. Вы можете помазать «сефирот» друг друга лосьонами и/или поцелуями. Используй свой воображение.

Когда вы закончите наслаждаться ритуал, визуализируйте, как аура света, окружающая вас, сливается с вашим существом и питая тебя. Поглотите это и включите это.

Чтобы завершить ритуал, повторите любое изгнание, с которого вы начали, а затем визуализировать, как вы снова сжимаетесь до вашего нормального размера. Принято после этих ритуалов «заземлять» все лишнее энергии (опустите руки на землю и представьте, как избыточная энергия ускользает из тела и погружаясь в центр земли).

Завершить знаком молчания.



Использование

Ритуал Срединного Столпа служит ряду функций, как развлекательных, так и практических. Очевидно, как объяснялось выше, ритуал доставляет удовольствие и может использоваться просто для удовольствия. Также, как было отмечено выше, это может усилить секс, и операции сексуальной магии могут быть сделаны либо для ради них самих (посвященных Нюит) или во время медитации на определенную цель (включая что-то столь же простое и непосредственное, как «выполнение Великой Работы»).

После того, как вы приобрели некоторое мастерство, вы можете провести ритуал полностью в уме и наслаждаться этими ощущениями, пока ваше тело, скажем, сидит в поезде. В случае публичного выступления, например что настоятельно рекомендуется не добавлять внешнее сексуальное составная часть.

Следует отметить, что существуют определенные физиологические эффекты этого ритуала, которые проявляются упражняться. Например, несколько раз, когда я практиковал срединный столп, поздно ночью я обнаружил, что это вызывает значительные трудности со сном после. Правильная работа должна придавать вам энергии, а также быть освеженной и уравновешенной, а это ценный практический результат сам по себе.

С точки зрения помощи в достижения, ритуал Срединного Столпа разделяет многие цели с Каббалистический Крест: внушение идеи расширения в разум мага, побуждая его «вырваться» из привычного взгляда на вселенную и мыслить шире, во все больших и больших масштабах. Природа Медитации, приведенные выше, побуждают мага рассматривать свое собственное существо как часть ткани мироздания.

Примечание: см. статью Эрвина Хессле о Каббалистическом Кресте  за отличное обсуждение расширения сферы сознание мага.

Сама средняя колонна представляет собой колонну из свет, который Кроули называет «О Фалле» в своей версии Каббалистического Креста. Это фаллос в высшем смысле, представление творческого начала жизни, которая мотивирует вселенную и разделяется всеми полами и гендерами. Его все сефирот связаны друг с другом, и полезно учитывать, что каждый сефирот — это иной взгляд на вселенную.

[Примечание: далее следует один конкретный способ отнести вещи к Древу Жизни. Есть много других не менее верных атрибуты]

Малкут — это голый опыт, и мы могли бы приписать это тому, как средний «непосвященный» человек испытывает реальность.

Йесод – это мысль об опыте, и мы могли бы отнести это к первой вехе на пути к посвящению: научиться отличать мысль от опыта. Таким образом, мы могли бы сказать, что Йесод — это то же самое переживание, представленное Малкут, но это то же самое опыт рассматривается как наложенный на ментальное содержание. Поэтому Йесод может представляют человека, сделавшего шаг назад от своего обычного, нерефлексивного способ смотреть на мир и получить некоторое представление о том, как его разум накладывает контент поверх опыта.

Типарет — это Истинное Я, и мы могли бы приписать это обращению внимания на опыт вместо внимания на мысли об опыте. Этот акт концентрации внимания, если он осуществлен полностью, является эквивалентом открытие Истинной Воли и достижение Знания и Собеседования со Святым Ангел-хранитель, и если вы думаете, что эти метафоры преувеличены, то, очевидно, вы не понимаете, насколько это трудное достижение (тем более сложно тем, насколько *легко* это на самом деле, как это увидит тот, кто удалось несколько раз).

Даат — это Знание, и мы могли бы приписывают это осознанию того, что (абсолютное) знание об опыте невозможно. Другими словами, наши мысли об опыте не просто отдельно от него — наши мысли об опыте неполны и вводящий в заблуждение. Любой из наших выводов всегда предварительный, и мы никогда не можем прийти к абсолютному знанию об опыте. У каждого опыта больше нет значение, чем то, что это такое. Можно даже сказать, выражаясь поэтически и образно, что уместно интерпретировать каждое опыт как имеющий не более конечное значение, чем как действие Бога с собственной душой.

[Примечание: мы также можем отнести к этому sephira осознание того, что мысль сама по себе является опытом. 5=6 имеет отделил мысль от опыта и принял опыт, незагрязненный мыслью, но ему или ей еще только предстоит проникнуть в природу мысль. Увидев, что мысль тоже является переживанием, человек начинает понять, что опыт мысли отделен от других мыслей о нем (которые сами по себе являются переживаниями и включают мысль, которую мы называем восприятие мысли).

Следовать за ходом мысли (!) как они могут дать нам представление о том, как мысль разрушается в Бездне, где находится Даат]

Кетер — это идея творения, но мы мог бы также приписать это голому опыту, лишенному всякой идеи мысли, себя, или знания. Таким образом, Кетер находится в Малкут, потому что Кетер и Малкут относятся к к одному и тому же, только увиденному по-разному.

Спуск по средней стойке драматизирует облачение вселенной в иллюзию обособленности (самость), чтобы позволить случиться опыту. Путешествие по середине Столп драматизирует лишение вселенной этих качеств, чтобы позволить себе последний восторженный опыт: подобное оргазму разрушение иллюзию себя, чтобы видеть вещи такими, какие они есть.

29. Ибо я разделен ради любви, на шанс союза.

30. Это сотворение мира, что боль разделения ничтожна, а радость разложения всего.

Путешествие вниз и достижение дна мгновенно побуждает стремление достичь вершины, а достижение вершины немедленно исходит в новый акт творения.
