Сопротивление датчика абс калина – Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами?

Содержание

Проверка датчика ABS своими силами. Как проверить датчик АБС разными способами?

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть "не шли юзом".Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв "ABS". Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

  1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.
  1. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не "глючит".

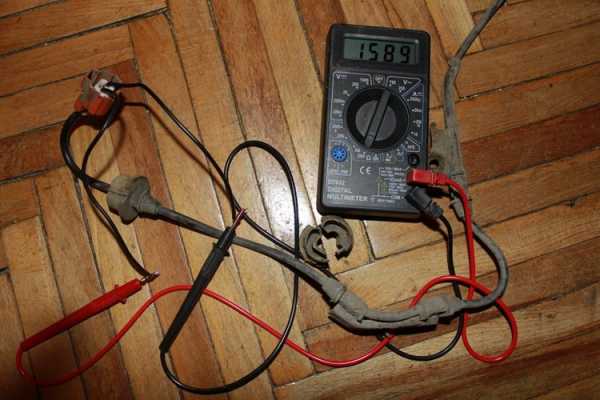

Проверка датчика АБС — меряем сопротивление

  1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
  2. Далее снимаем колесо и получаем доступ к датчику.
  3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
  4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
  5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
  6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
  7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.
  • Устройство - ножка - 5-26 Ом.
  • Устройство - «масса» - от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

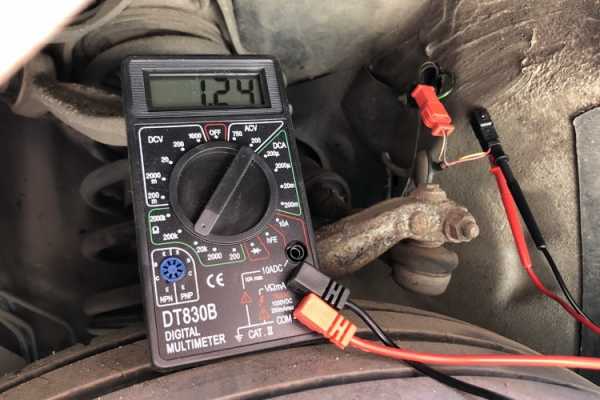

Проверка датчика ABS при помощи тестера — меряем напряжение

  1. Домкратим колесо.
  2. Включите мультиметр, установите режим измерения постоянного напряжения.
  3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
  4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои "опыты". Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока... &nbsp

vaz-remont.ru

Как проверить датчик абс на калине

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть "не шли юзом". Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв "ABS". Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

  1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.
  1. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не "глючит".

Проверка датчика АБС — меряем сопротивление

  1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
  2. Далее снимаем колесо и получаем доступ к датчику.
  3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
  4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
  5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
  6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
  7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.
  • Устройство — ножка — 5-26 Ом.
  • Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

  1. Домкратим колесо.
  2. Включите мультиметр, установите режим измерения постоянного напряжения.
  3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
  4. Исправный датчик ABS покажет напряжение на приборе

0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои "опыты". Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока.

В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов). В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Почему горит лампа ABS и ESC

Неисправность АБС может быть вызвана:

  • отказом датчиков вращения колес;
  • неисправностью гидравлического блока клапанов;
  • повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

Как отремонтировать проводку

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Замена датчиков АБС

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему.

kalina-2.ru

Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки + видео и прочие нюансы вопроса

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

  • Непрерывно блокируются колёса при резком торможении.
  • Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
  • Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
  • При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

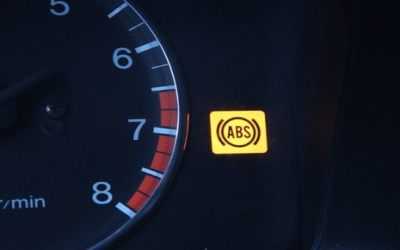

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

 Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
    • целостность разъёмов;
    • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
    • загрязнение детали, возможные внешние механические повреждения;
    • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

    Подключаем ПИН к тестеру и контактному гнезду датчика

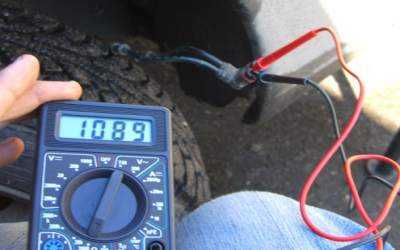

  5. Замеряем сопротивление (тестер в режиме омметр) на контактах устройства. Сверяем показания прибора с руководством по эксплуатации авто, где должны быть указаны требуемые параметры.
  6. Проверяем электрическую цепь, прозвонив проводку датчика на предмет возможного короткого замыкания.
  7. Прокручиваем колесо вручную и одновременно замеряем сопротивление — показания тестера должны меняться в зависимости от скорости вращения.
  8. Переключаем тестер в режим «вольтметр» и замеряем напряжение на датчике — прокручиваем колесо с частотой 1 об/сек, контролируя показания прибора. Оптимальными считаются параметры напряжения от 0,25 до 1,2 V, но при этом следует учитывать, что повышение скорости вращения колеса обязательно их увеличивает.

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

    Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

  4. Вращать подвешенное колесо (подняв автомобиль на домкрате или подъёмнике) с постоянной частотой 2–3 оборота в секунду.
  5. Засечь амплитуду колебаний сигнала на дисплее устройства.
  6. Вращать второе колесо оси и аналогично засечь колебания.

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

pol-z.ru

Как проверить датчик АБС мультиметром (тестером) на работоспособность

Эффективность работы тормозной системы автомобиля во многом зависит от навыков водителя, от его профессиональных умений. Но, существенным подспорьем в данном случае служат и различные вспомогательные системы, и узлы, позволяющие создать все необходимые условия для безопасного вождения.

Содержание статьи:

Особую роль в данном случае играет электронный механизм, препятствующий блокировке колес – антиблокировочная система. На самом деле, спектр действия представленной системы выходит далеко за рамки своего прямого назначения, что наилучшим образом отражается на управляемости транспортного средства в различных эксплуатационных режимах.

Читайте также: Признаки неисправностей датчика коленвала и его проверка

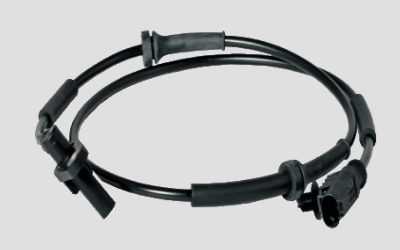

Одним из важнейших компонентов указанной системы является датчик АБС. От его исправной работы зависит эффективность всего процесса торможения. Познакомимся с ним поближе.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

Статья по теме: Как проверить давление в кондиционере автомобиля самостоятельно

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Признаки неисправности устройства

Несмотря на то, что представленное устройство, как правило, рассчитано на бесперебойную работу в течение длительной эксплуатации, в процессе их функционирования могут возникнуть разного рода сбои и неполадки.

Для визуального отслеживания работы системы служит аварийная лампа на щитке приборов автомобиля. Именно он в первую очередь указывает на разного рода нарушения системы, вызванные целым рядом факторов.

Поводом для беспокойства в данном случае может стать то, что контрольная лампа не гаснет длительное время после того как ключ повернут в положение КЗ, или же отсутствует оповещение в процессе движения.

Проблемы, которые послужили причиной подобного поведения датчика могут быть самыми разнообразными.

Это интересно: Почему горит лампа давления масла на холостом ходу и что надо делать

Рассмотрим ряд признаков, которые в дальнейшем помогут выявить причину сбоя того или иного узла системы:

  • лампочка АБС на панели приборов горит длительное время или не гаснет вовсе;
  • чрезмерное усилие при нажатии на педаль тормоза;
  • педаль тормоза перестаёт откликаться на её нажатие;
  • блокирование колёс при резком нажатии на педаль тормоза.

Системы АБС более ранних версий, как правило, не оснащались специализированной индикацией работы системы. В данном случае её роль выполняла контрольная лампа проверки двигателя.

Как выполнить диагностику системы АБС

Диагностические меры, предусматривающие проверку системы АБС, как правило производятся при помощи специального оборудования. Одним из них является так называемый диагностический адаптер. Для его подключения заводом-изготовителем предусмотрен специальный диагностический разъём.

Проверка системы начинается при включении зажигания. Суть такой проверки сводится к тому, что с помощью адаптера удаётся выявить наличие той или иной ошибки системы. Каждой ошибке присвоен определённый код, который позволяет судить о неисправности конкретного узла или элемента системы.

Это интересно: Как проверить датчик высокого давления G65 системы кондиционера

Диагностика и профилактические меры, позволяющие судить о работоспособности элементов системы производятся в специализированных сервисных центрах. Тем не менее, с этой задачей можно справиться и в гаражных условиях.

Так, всё что потребуется для диагностики датчика АБС составляет минимальный набор оснастки, включающей в себя: паяльник, мультиметр, термоусадку и ремонтные разъёмы.

Алгоритм проверки состоит из следующих этапов:

  • поддамкрачивание колеса;
  • демонтаж блока управления и выводов контроллера;
  • подключение ремонтных разъёмов к датчикам;
  • замер сопротивления мультиметром

Если датчик не вышел из строя, омметр покажет сопротивление около 1 кОм. Это значение соответствует рабочим показателям датчика в состоянии покоя. При вращении колеса показания должны меняться. Это будет указывать на его исправность. Если же изменений в показаниях не наблюдается, датчик вышел из строя.

Стоит отметить, что в силу различных модификаций датчиков, их рабочие параметры могут варьироваться. Поэтому, прежде чем приговаривать датчик, нужно прежде всего ознакомиться с его рабочим диапазоном и только потом делать выводы о его исправности.

К сведению: Как устранить ошибку Р0171 (слишком бедная топливовоздушная смесь)

Кроме этого, при появлении сбоев в работе АБС необходимо убедиться в отсутствии повреждений подводных проводов. В случае обнаружения обрыва, провода следует «посадить на пайку».

Не стоит также забывать и том, что ремонтные пины нужно подключать в соответствии с полярностью. Несмотря на то, что в большинстве случаев при неправильном подключении срабатывает защита, делать этого не стоит. Для облегчения задачи, лучше всего предварительно пометить соответствующие провода маркером или изоляционной лентой.

Проверка тестером (мультиметром)

Работоспособность датчика можно диагностировать и при помощи вольтметра. Вся последовательность операций полностью копирует указанный выше алгоритм, с одним единственным отличием. Для получения требуемого результата, необходимо создать условия, при котором колесо будет делать обороты с частотой равной 1 об/с.

На выводах исправного датчика разность потенциалов составит порядка 0,3 – 1,2 В. По мере увеличения частоты вращения колеса, напряжение должно взрастать. Именно этот факт будет указывать на рабочее состояние датчика АБС.

Проверка функционирования датчика АБС на этом не ограничивается. Есть еще парочка действенных приемов, которые помогут устранить различные неисправности системы АБС.

Осциллограф

Кроме всего прочего, для диагностики перебоев в работе датчика АБС можно воспользоваться осциллографом. Стоит отметить, что применение представленного устройства требует определённых навыков. Если Вы заядлый радиолюбитель, для Вас не составит труда прибегнуть к подобной диагностике. Но для простого обывателя, это может вызвать ряд трудностей. Начнём с того, что данный прибор обойдётся Вам не дешево.

Помимо всего прочего, его применение по большей части оправдано в условиях специализированного сервиса. Тем не менее, если этот диковинный прибор каким-то чудом завалялся у Вас в гараже, он станет хорошим подспорьем для проведения различных диагностических мероприятий.

Осциллограф создаёт визуализацию электрического сигнала. Амплитуда и частота сигнала отображается на специальном экране, что даёт четкую картину работы того или иного элемента системы.

В данном случае принцип проверки исправности датчика АБС будет основываться на сравнительном анализе полученных результатов. Итак, вся процедура на начальном этапе аналогична той, что проводилась ранее с мультиметром, только вместо тестера к выводам датчика следует подключить осциллограф.

По теме: 5 причин, из-за чего машину ведет в сторону

Диагностическая процедура выглядит следующим образом:

  • вращать вывешенное колесо с неизменной частотой порядка 2-3 об/с;
  • зафиксировать значение амплитуды колебаний на табло осциллографа.

Как только показания с одного датчика сняты, необходимо провести все те же действия с датчиком, установленным на противоположной стороне одной и той же оси.

Полученные результаты следует сопоставить, и сделать соответствующие выводы:

  • при относительно равных показаниях, датчики можно считать исправными;
  • отсутствие скачкообразного явления при установке меньшего сигнала синусоиды говорит о работоспособности датчика;
  • поддержание стабильной амплитуды с пиковым значением, не превышающим 0,5 В при указанных оборотах – датчик служит верой и правдой.

Хорошей альтернативой дорогостоящему прибору может стать специальное приложение, с помощью которого можно проводить все диагностические мероприятия при помощи обыкновенного ноутбука.

Проверка датчика без приборов

Диагностику датчика АБС можно производить и без помощи всевозможных регистрирующих устройств. Для этого понадобится всего-навсего гаечный ключ или плоская отвертка.

Суть проверки заключается в том, что, при касании металлическим предметом сердечника электромагнита, он должен притягиваться к нему. В таком случае можно судить об исправности датчика. В противном случае, есть все основания полагать, что датчик приказал долго жить.

Как устранить обнаруженные неисправности

Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.

В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.

Читайте также: Как самому заделать трещину на пластиковом бампере

Если причиной сбоя явился блок управления, его реанимация в ряде случаев может вызвать серьезные затруднения. Тем не менее, его всегда можно вскрыть и при визуальном осмотре оценить масштабы катастрофы. Демонтаж крышки необходимо производить аккуратно, во избежание повреждения рабочих элементов.

Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.

При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия.

autovogdenie.ru

Сопротивление датчика абс приора

На панели приборов горит лампа ABS — неисправность датчика АБС по всей видимости или еще что то. Подскажите как проверить датчик антиблокировочной системы?

  • Загорелись лампочки после замены передних подшипников – 2 ответа
  • Двигатель не заводится, загорается неисправность АБС – 4 ответа
  • Где расположен датчик каленвала Volkswagen Passat? – 2 ответа
  • Отказывает электрооборудование после длительной стоянки в Фольксваген Пассат – 2 ответа
  • Какие основные датчики отвечают за запуск двигателя на холодную? – 2 ответа

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. — Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы проверить датчик АБС нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика системы ESP. Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

Сразу же после включения питания на приборной панели автомобиля должен загораться световой индикатор «ABS», свидетельствующий о готовности электронного блока машины к работе. Если с авто всё в порядке, то спустя пару минут надпись исчезает. Но блок АБС вполне может выйти из строя: как проверить датчик ABS и понять, что именно сломалось?

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

  • блока управления;
  • гидравлического привода;
  • контроллеров, контролирующих обороты колеса;
  • механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

  1. если впускной клапан находится в открытом состоянии, а выпускной — в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
  2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
  3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик — это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса — следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый.
Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

  1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
  2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин — некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
  3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
  4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Видео: как проверить датчик АБС тестером

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

  • Непрерывно блокируются колёса при резком торможении.
  • Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
  • Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
  • При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
  3. целостность разъёмов;
  4. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
  5. загрязнение детали, возможные внешние механические повреждения;
  6. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

kalina-2.ru

Какое сопротивление должно быть у датчика абс

Сразу же после включения питания на приборной панели автомобиля должен загораться световой индикатор «ABS», свидетельствующий о готовности электронного блока машины к работе. Если с авто всё в порядке, то спустя пару минут надпись исчезает. Но блок АБС вполне может выйти из строя: как проверить датчик ABS и понять, что именно сломалось?

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

  • блока управления;
  • гидравлического привода;
  • контроллеров, контролирующих обороты колеса;
  • механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

  1. если впускной клапан находится в открытом состоянии, а выпускной — в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
  2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
  3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик — это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса — следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый.
Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

  1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
  2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин — некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
  3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
  4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Видео: как проверить датчик АБС тестером

Доброе утро. Подскажите какое рабочее сопротивление у датчика абс должно быть?

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

Я не понимаю чему там ломаться, ток слабый идет

дописал в комментарий прочитай

Хорошо буду прозванивать

Его надо на исправный менять и все, если есть подозрение что какой то неисправен ))) этим прибором он вообще ни как не меряется …

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

это измерение не говорит о исправности!

я и не писал что он неисправен ! тем более я для автора темы специально на новом подшипнике все замеры сделал чтобы он понимал что его замерять смысла нет и разными приборами показания будут разные ( 2 фото и скинул, одним прибором вообще ничего не замеряется не на каком пределе ) то есть не как по замерам не поймешь исправный он или нет ! А имел ввиду следующее : если в каком то подшипнике датчик неисправен ( например левый передний и дергается стрелка спидометра ) то лучше его заменить на исправный а замерять его сопротивление смыла нет !

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть "не шли юзом". Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв "ABS". Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Как распознать неисправность системы АБС или датчика ABS?

  1. Как я уже говорил на панели загорается соответствующий индикатор, это может происходить во время движения, торможения или при повороте ключа в замке зажигания. В последнем случае появления надписи говорит о самодиагностике системы, после того как вы заведете мотор лампочка должна погаснуть.
  1. В случае неисправности системы АБС во врем торможения вы не услышите характерного звука блока АБС расположенного под капотом и не почувствуете вибрации, которая возникает при резком нажатии на педаль тормоза и попытке пробуксовки колес.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не "глючит".

Проверка датчика АБС — меряем сопротивление

  1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
  2. Далее снимаем колесо и получаем доступ к датчику.
  3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
  4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
  5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
  6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
  7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.
  • Устройство — ножка — 5-26 Ом.
  • Устройство — «масса» — от 20 кОм и более.

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

  1. Домкратим колесо.
  2. Включите мультиметр, установите режим измерения постоянного напряжения.
  3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
  4. Исправный датчик ABS покажет напряжение на приборе

0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои "опыты". Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все. Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить. До новых встреч, пока.

kalina-2.ru

Как проверить датчик абс, своими силами

Важность антиблокировочной системы в машине сложно переоценить. Благодаря ее действию транспортное средство не теряет управления при резком торможении, а водитель получает возможность избежать столкновения.

Датчик абс

Система состоит из множества узлов, каждый из которых выполняет индивидуальную функцию. Одним из главных элементов является датчик. Какие задачи несет на себе это устройство? Как проверить датчик АБС на работоспособность? Стоит ли ремонтировать неисправный узел? Эти и ряд других моментов рассмотрим ниже.

Конструктивные особенности и неисправности АБС

Принцип действия датчика основан на фиксации информации, касающейся скорости вращения колеса, с последующей передачей данных на центральный орган системы. Блок управления анализирует поступившие параметры и раздает команды элементам гидравлической системы авто. Благодаря своевременному изменению давления жидкости в тормозной системе, исключается блокирование колес при нажатии на тормоз.

Несмотря на надежность, датчик ABS время от времени выходит из строя, из-за чего управляющий блок получает некорректные сигналы, или же они и вовсе к нему не доходят. В такой ситуации требуется проверка датчика АБС с последующей заменой устройства (при выявлении поломки).

Самая распространенная проблема — разрыв питающей цепи между управляющим блоком и контролирующим датчиком. Также возможен выход из строя датчика с последующей передачей искаженной информации.

Распознать проблему с ABS несложно. Она проявляет себя свечением соответствующей лампочки в процессе движения. При этом точная диагностика возможна только после проверки устройства. Перед принятием решения о замене, проверке датчика, определите, исправна система или нет.

Распознать поломку можно по следующим признакам:

1. Система проходит тестирование, после чего обнаруживается ошибка ABS. Вероятные причины — сбои в работе контроллера, отсутствие сигналов со стороны датчика измерения угловых скоростей.

2. После активации ABS система проходит проверку и выявляет поломку. При этом устройство продолжает работу. Такое возможно при наличии неисправности датчика АБС, к примеру, в случае его обрыва.

3. Система проходит диагностику и отключается. Вероятные причины — обрыв или плохое качество контактных соединений, замыкание датчика на кузов.

4. ABS не работает вовсе. Это возможно из-за нарушений в проводке (к примеру, обрыв провода в цепи питания датчика), износа ступичных подшипников, повреждения датчиков колес и так далее.

Что делать в этом случае, как измерить сопротивление?

Как видно из рассмотренных выше вариантов поломки, большая часть проблем связана именно с датчиком ABS. При этом информация о неисправности сразу проявляет себя в виде свечения контрольной лампы.

Загорелась лампочка АБС

Вопрос в том, как проверить датчик АБС без дополнительной траты средств и обращения на сервис. Все, что требуется для решения задачи — комбинированный прибор или мультиметр, мануал к автомобилю и провода с разъемами PIN. По возможности привлекайте помощника.

Для проверки сопротивления переводите мультиметр в режим омметра, после чего действуйте так:

  • С помощью подъемного устройства (домкрата) поднимайте машину.
  • Демонтируйте колесо, если оно ограничивает доступ к датчику.
  • Выкручивайте винт, который удерживает устройство (его несложно найти в задней части ступицы).
  • Снимайте корпус, защищающий управляющий блок, а далее — снимайте разъемы, через которые идет питание на контроллеры.
  • Внедряйте в цепь провода с PIN-разъемами, после чего коммутируйте их с датчиком и мультиметром.
  • Измеряйте сопротивление и сверяйте полученный параметр с тем, что рекомендует производитель авто.
  • Проверяйте провода на факт целостности и короткого замыкания.

Попросите помощника несколько раз прокрутить колесо. При этом контролируйте и записывайте параметры сопротивления. Если датчик исправен, то при вращении показатель сопротивления будет меняться. Нормальные параметры такие (измерения производятся по отношению к датчику):

  • Устройство-ножка — 5-26 Ом.
  • Устройство-«масса» — от 20 кОм и более.

Как измерить напряжение, другие способы проверки

Теперь рассмотрим, как проверить датчик АБС тестером путем проверки напряжения.

Действуйте так:

  • Переводите мультиметр в режим, позволяющий измерять постоянное напряжение.
  • Поднимайте машину домкратом и вывешивайте колеса.
  • Подключайте PIN-разъемы проводки и коммутируйте их с измерительным прибором.
  • Вращайте колесо со скоростью один оборот в секунду.

Если датчик целый, то вольтметр показывает напряжение в диапазоне 0,25-1,2 Вольта. При этом учтите, что при повышении частоты прокручивания колеса цифры на приборе также будут меняться в сторону увеличения.

Проверка датчика тестером

Измерение с помощью мультиметра — не единственный способ проверки. Для выявления поломки можно использовать более точное устройство — осциллограф. После подключения прибора на дисплее отражается график. Анализируя амплитуду, можно делать выводы о параметрах сопротивления и исправности датчика в целом.

Проблема в том, что осциллограф слишком дорогой для применения в условиях гаража, да и для его использования требуются навыки. Часто такой прибор применяется на специализированных СТО и используется для точной диагностики проблемы.

Современные системы ABS способны на самостоятельную проверку. Если активировать эту опцию, можно увидеть код неисправности (набор букв и цифр). Далее с помощью мануала к автомобилю разгадывайте полученные данные и точно определяйте причину поломки.

Возможен ли ремонт датчика?

В случае неисправности устройство требует замены (как снять датчик АБС, было рассмотрено выше). Перед началом работ обратитесь к дилеру, и закажите новую деталь. После проведения работ протестируйте устройство на факт исправности. Для этого найдите ровный участок трассы, разгоните машину до 30-40 километров в час, после чего резко выжмите тормоз.

Если все сделано правильно, то под ногой будут ощущаться импульсы, а автомобиль остановится. В случае повреждения проводки последняя должна быть заменена, а далее диагностируйте систему по уже рассмотренному алгоритму.

Помните, что при выходе из строя датчика ремонтировать его нельзя. Единственный выход — замена. Что можно починить, так это проводку, которая меняется, либо ремонтируется с помощью паяльника и изоляционной ленты.

При подключении проводки будьте внимательны и учтите полярность датчика. Чтобы избежать ошибок, загляните в инструкцию, где указаны необходимые обозначения. Удачи на дорогах и конечно же без поломок.

remontavtovaz.ru
