Снятие заднего бампера форд фокус 2: Ford Focus 2 Снятие заднего бампера снять замена ремонт Форд Фокус 2

Содержание

11.4. Ford Focus II. Снятие переднего и заднего бамперов — «ВАЖНО ВСЕМ»

Работу проводим при ремонте и замене переднего бампера.
Работу выполняем на смотровой канаве или эстакаде.

На автомобиле с кузовом хэтчбек отсоединяем колодки проводов от противотуманных фар, (см. «10.12. Ford Focus II. Снятие противотуманной фары, противотуманного фонаря и фонаря заднего хода, замена ламп»).
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Снимаем грязезащитный щиток радиатора системы охлаждения (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора»).

Снимаем облицовку радиатора (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора»).

Ключом Torx T-30 отворачиваем нижний…

…и верхний саморезы крепления правого подкрылка к бамперу.
Аналогично отворачиваем саморезы крепления левого подкрылка к бамперу.

Крестообразной отверткой отворачиваем два самореза верхнего крепления бампера к верхней поперечине моторного отсека.

Снизу автомобиля головкой «на 10» отворачиваем два самореза крепления бампера к правому крылу.
Аналогично отворачиваем два болта левого крепления бампера к крылу.

Отводим боковины бампера от правого и левого крыльев, преодолев сопротивление фиксаторов.

Положение фиксатора на правом крыле (для наглядности блок-фара снята)

Поддев вверх правый держатель верхней поперечины моторного отсека, выводим из него фиксирующую лапку бампера.
Аналогично выводим из держателя левую лапку бампера.

Нажав на три фиксатора бампера, расположенные по центру автомобиля, выводим их из пазов верхней поперечины моторного отсека…

…и снимаем передний бампер.
Устанавливаем передний бампер в обратной последовательности.

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «10.12. Ford Focus II. Снятие противотуманной фары, противотуманного фонаря и фонаря заднего хода, замена ламп»).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

…и снимаем держатель.
Отворачиваем остальные два держателя брызговика…

…и снимаем его.

Места крепления левого брызговика.
Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Вынимаем пистоны.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

…и снимаем его.
Устанавливаем усилитель и задний бампер в обратной последовательности.

Снять задний бампер форд мондео 3

Как снять задний бампер на Форд Фокус 3

Здрасти дорогие гости ford-motors. ru, сейчас имею честь представить очередной фотоотчет. Сейчас о том как снять задний бампер на FordFocus 3 универсал на дому. Пропущу преамбулу о том, зачем и почему снимают задний или бампер написано здесь.

На первом фото красноватым кругом обведена моя причина, почему пришлось снимать бампер. Да хорошо, предлагаю перейти конкретно к делу…

Если вы поставили цель снять задний бампер на Фокусе третьего поколения необходимо:
  1. Г-образный ключ-головка «на 7», «8».
  2. Отвертка типа ТОRХ 30, отвертка плоская.
  3. Плоскогубцы или круглогубцы.

Снятие заднего бампера Форд Фокус 3 — пошаговая инструкция

1. Открутите на каждом крыле по два «барашка» и высвободите задние габариты:

2. При наличии головки на «7» открутите 6 шурупов на брызговиках (по три на кто брызговик). Снимите одну прищепку вкупе с брызговиком.

Снятие и установка заднего бампера на форд фокус 2

снятие и установка заднего бампера на форд фокус 4 ксеноновые лампы. недорого, доставим товар бесплатно

Форд Мондео 3

THANKS FOR WATCHING SUBSCRIBE TO MY YOUTUBE CHANNEL! Here you can see .

3. Оттяните край бампера в сторону, под ним размещен шуруп под отвертку ТОRХ 30, который необходимо открутить.

4. Достаньте два пистона снизу и сзади на фартуке. Сначала достаем шляпку пистона мм на 15, после этого достаем его полностью.

5. Сейчас нужно открутить четыре шурупа дверного проема по два с каждой стороны.

6. Аккуратненько подденьте защелки расположенные в районе фонаря, потом есть вариант снять бампер.

7. Пластмассовый демпфер не снимается, поскольку «насмерть» приклепан к кузову.

Если не считая бампера необходимо также снять усилитель бампера, то для этой цели вам будет нужно головка на «13», при наличии в которой требуется нужно вывернуть 6 гаек.

Видите ли, нет никаких сложностей, процесс занял 20-30 минут.

Вам потребуются: все инструменты, необходимые для снятия брызговиков задних колес, а также торцовая головка «на 13», отвертки с плоским и крестообразным лезвием.

1. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову и,поддев отверткой, извлеките пистоны.

2.Снимите задние брызговики с обеих сторон автомобиля

3. Выверните с двух сторон автомобиля по два винта крепления заднего бампера к аркам задних колес.

4. Откройте крышку багажника и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову

5.Потянув наружу отсоедините держатели обеих сторон бампера от кузова и снимите бампер.

6. При повреждении бруса заднего бампера отверните с правой стороны автомобиля четыре болта, а с левой три болта крепления бруса к лонжеронам кузова и снимите брус.

7.Установите задний бампер и все снятые детали в порядке, обратном снятию.

Вам потребуются: все инструменты, необходимые для снятия брызговиков задних колес (см. Снятие и установка брызговиков колес и подкрылков), а также торцовая головка «на 13», отвертки с плоским и крестообразным лезвием.

1. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову и, поддев отвёрткой, извлеките пистоны.

ПРИМЕЧАНИЕ: Так расположены пистоны нижнего крепления заднего бампера.

2. Снимите задние брызговики с обеих сторон автомобиля (см. Снятие и установка брызговиков колес и подкрылков).

3. Выверните с двух сторон автомобиля по два винта крепления заднего бампера к аркам задних колес.

4. Откройте крышку багажника и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.

5. Потянув наружу, отсоедините держатели обеих сторон бампера от кузова и снимите бампер.

6. При повреждении бруса заднего бампера отверните с правой стороны автомобиля четыре болта, а с левой три болта крепления бруса к лонжеронам кузова и снимите брус.

ПРИМЕЧАНИЕ: Так расположены болты крепления бруса с правой…

…и с левой стороны.

7. Установите задний бампер и все снятые детали в порядке, обратном снятию.

Пошаговая инструкция замены бамперов на Форд Фокус — Ремонт мото, авто и заказ запчастей


Разъединить штекеры проводки и вынуть держатель жгута из отверстия в лонжероне. Открутить гайки, расположенные внутри арки. В случае сильной коррозии они начинают проворачивать крепежный болт.

В таком случае их рекомендуется срезать ножовкой, высверлить остатки и заменить. Потянув углы бампера у колесных арок, вывести его из креплений.

Полностью демонтировать деталь с автомобиля удобнее вдвоем. Для снятия ламп заднего хода и противотуманного фонаря следует повернуть патроны ламп против часовой стрелки. Жгут проводки зафиксирован на восьми специальных держателях. При необходимости проводку можно вынуть из них при помощи отвертки.

При повреждении снимается и меняется задний усилительный брус. Он крепится к лонжеронам на 6 гайках 13 мм.

Как снять передний и задний бампер Ford Focus 2 (2004-2012)

Снятие аналогичной детали с Фокуса 2 с кузовом универсал не имеет кардинальных отличий. Поврежденные элементы крепления следует заменить. При установке деталей необходимо обеспечить равномерность зазоров между поверхностями.

Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом: Декоративную решетку самого бампера решено было оставить внутри.

Она стоит высоко и хорошо закреплена к мощным перемычкам бампера. Юбка была отсоединена от бампера, и сначала были восстановлены стойки-перемычки воздухоприемника.

Для этого каждая стойка отгибалась к месту излома, плотно прижималась и паяльником Вт прихватывалась изнутри к юбке. Жало паяльника нужно заточить как отвертку с толщиной шлица 0,0 мм. Затем жалом паяльника проводим изнутри посередине стойки с выходом на корпус юбки, выполняя таким образом, канавку глубиной и шириной около миллиметра.

Снятие переднего бампера Форд Фокус 2

В эту канавку вкладываем мягкую проволоку диаметром 1,0 мм. Кончик проволоки загибаем буквой Г, для захода на корпус юбки. Жалом паяльника немного утапливаем проволоку в пластик и заплавляем ее бортиками от канавки заподлицо. Так были восстановлены все сломанные стойки-перемычки. Для крепления сетки применен оригинальный и испытанный временем способ.

Таким способом мы в старые добрые времена сшивали треснувшие ветровые стекла из органического стекла на мотоциклах. Просто с каждой стороны трещины с шагом мм сверлятся отверстия под двойной диаметр рыболовной лески.

Потом берется леска и с двух сторон продевается в каждое отверстие, и так по всей длине трещины. Снятие юбки переднего бампера форд фокус 2, таким образом, ветровик никогда не ломался по шву при повторном повреждении. Для крепления декоративной решетки нужно плотно приложить ее к нише воздухоприемника и маркером изнутри юбки начертить линию по периметру ниши.

Решетку разложить на ровной поверхности и от полученной линии сделать разметку. Нужно измерить глубину отбортовки ниши и по всему периметру проставить точки, отступая от полученной маркерной линии на размер глубины ниши.

Эти точки соединить — это и получится исходный размер решетки. Обрезаем решетку по полученному размеру и приступаем к формированию решетки по обводам ниши воздухоприемника.

Для этого сначала по маркерной линии подгибаем бортики по длинным сторонам. Бампер крепится к телевизору 2 клипсами с болтиками, выкручиваем, вытаскиваем. Вот тут, когда я снимал бампер, больше всего боялся сломать защёлки, снятие юбки переднего бампера форд фокус 2 как оказалось всё очень просто и легко делается Вот что должно получится Идём к следующим защёлкам просто вдавливая их вниз и толкая, они сами будут выскакивать.

По окончанию необходимо "вывернуть" пластиковую защиту из-под бампера потому что она будет препятствовать его снятию и напоследок вынуть лампочки ПТФ.

Как снять передний или задний бампер Форд Фокус

Ford Focus второго и третьего поколений — это современные автомобили, снабжённые множеством устройств и механизмов, которые обеспечивают функциональность и безопасность транспортного средства. Одним из не самых сложных, но точно наиболее важных элементов обеспечения безопасности является бампер машины. Основное назначение этой детали заключается в смягчении удара при ДТП. Учитывая, что при механическом воздействии бамперы принимают на себя основную нагрузку, производители предусмотрели возможность их демонтажа для ремонта либо замены. Поэтому если ваше авто побывало даже в небольшой аварии, вероятно, вам будет полезно знать, как снять передний или задний бампер Форд Фокус, чтобы лишний раз не тратиться на посещение автосервиса.

В этой статье мы расскажем, как снять бампера на автомобилях Форд Фокус 2 и 3 серий

Демонтаж переднего бампера на Ford Focus II

Для того чтобы демонтировать некоторые элементы автомобильного кузова, вовсе не обязательно обращаться к мастерам СТО. Автолюбитель вполне способен проделать эту операцию своими руками, владея информацией о том, как снять передний бампер Форд Фокус 2. Если вы не располагаете необходимыми знаниями, то этот недостаток можно легко исправить, ознакомившись с приведённой ниже инструкцией.

Так, прежде, чем снимать бампер, следует подготовить набор инструментов в виде крестовой отвёртки, прямой отвёртки и комплекта гаечных ключей TORX. Если весь необходимый инструмент имеется в наличии, можно приступать к демонтажу. Сам же процесс демонтажа выглядит следующим образом:

Перед началом работ подготовьте все необходимые инструменты
  1. Открыв и зафиксировав капот, вначале нужно демонтировать облицовку радиатора, брызговик двигателя и защитный элемент картера.
  2. Далее, снимаем подкрылок, предварительно вывернув болты его крепления при помощи шестигранников. После этого удаётся получить доступ к винтам, которыми к кузову крепятся передние крылья.
  3. Соблюдая осторожность, необходимо извлечь фиксаторы, на которых держатся стойки радиатора и сам бампер.
  4. Теперь необходимо зайти снизу машины, чтобы выкрутить винты крепления крыла к бамперу. Здесь есть один проблемный винт, к которому можно добраться только из моторного отсека и для этого придётся демонтировать фару.
  5. Следующий шаг — снятие решётки радиатора путём откручивания нескольких болтов и высвобождения защёлок.
  6. Дальше осталось только снять бампер с зацепов, после чего полностью освободить его, отсоединив подфарники.
Проделав все манипуляции, вы снимете передний бампер с авто

Следует оговориться, что описанная последовательность действий должна проводиться как для правой, так и для левой стороны автомобиля.

Снимаем передний бампер на Ford Focus 3

В отличие от Focus II автомобили третьего поколения оснащаются передним бампером составной конструкции, которая включает в себя два элемента — усилитель и декоративную накладку. Вследствие незначительных столкновений повреждается, как правило, только накладка, но в случае с более серьёзными ДТП менять приходится и усилитель. Если вы оказались именно в такой ситуации, то нелишним будет узнать, как снять передний бампер Форд Фокус 3, воспользовавшись только тем инструментом, который имеется под рукой у каждого автолюбителя.

Демонтаж можно провести и самостоятельно, но всё пройдёт более эффективно и удобно, если вы заручитесь помощью ещё одного человека. Работа по снятию выполняется так:

  1. Сначала автомобиль следует подготовить, для чего снимаем фары, отсоединяем от рукоятки наконечник трос поднятия капота и впоследствии вынимаем его из держателя.
  2. Далее, ключом TORX T30 откручиваем винты крепления бампера и снимаем держатель, после чего можно отсоединить одну сторону бампера. Эти же действия необходимо выполнить с другой стороны.
  3. Тот же ключ используется для выкручивания винтов крепления, расположенных слева и справа.
  4. Теперь, сняв фиксаторы, вынимаем четыре держателя и расцепляем кронштейны, которые фиксируют бампер.
  5. Выполнение завершающего этапа состоит в том, чтобы выдвинуть накладку бампера и демонтировать её.
Процесс снятия у третьей модели аналогичен предыдущей версии

Перед проведением демонтажных работ рекомендуется купить комплект держателей, так как они в процессе часто ломаются и должны быть заменены.

Снятие заднего бампера на Ford Focus II своими руками

Кормовая часть вашей машины пострадала вследствие столкновения? Не спешите ехать в автосервис — просто ознакомьтесь с инструкцией, как снять задний бампер Форд Фокус 2. Так вы сможете быстро заменить эту деталь кузова, прилично при этом сэкономив.

Процесс демонтажа состоит из следующих поэтапно выполняемых действий:

  1. Вначале нужно снять задние брызговики и подкрылки с правой и левой стороны.
  2. Далее, воспользовавшись отвёрткой, сзади справа отсоедините колодку питания фонарей.
  3. При помощи отвёртки отсоедините держатель от лонжерона, после чего выверните и вытащите пистоны.
  4. Теперь нужно отвернуть винты, расположенные внутри колёсных арок, а затем открыть заднюю дверь и также отвернуть винты крепления.
  5. Потянув за концевые держатели, вы сможете снять задний бампер вашего авто.

На этом, собственно, и заканчивается демонтаж. Для того чтобы снять задний бампер Форд Фокус, вам потребуется не более чем набор необходимых инструментов, несколько часов свободного времени и помощник (что необязательно). Далее, могут проводиться все необходимые операции по ремонту или замене этой детали кузова.

Управление автомобилем, на котором отсутствуют бампера, неприемлемо, поскольку эта кузовная деталь, помимо декоративной функции, обеспечивает безопасность как самой машины, так и находящихся в ней водителя и пассажиров.

Как снять задний бампер на Ford Focus

Снятие заднего бампера необходимо в случае, когда он сильно пострадал в результате дорожного происшествия или для замены задних противотуманных фонарей. Данная процедура не занимает много времени и не требует специальных навыков.

Приготовьте необходимый для работы инструмент: отвертки с плоским и крестообразным наконечником, набор гаечных ключей и торцевых головок. После этого произведите снятие брызговиков и подкрылок задних колес с обеих сторон автомобиля. Для этого выкрутите нижний и верхний болты, которые крепят брызговики к переднему крылу. Затем возьмите в руку отвертку и с ее помощью отожмите фиксатор и снимите держатель. После этого отсоедините брызговики и отложите их в сторону.

Отключите электрический разъем проводов, который подсоединяется к колодке, находящейся на кронштейне с правой стороны. Данные провода необходимы для работы фонаря света заднего хода и противотуманных фар. Для проведения данной процедуры сожмите фиксаторы колодки и разъедините ее. При помощи отвертки отсоедините держатель от корпуса автомобиля.

Отключите электрический разъем проводов, который подсоединяется к колодке, находящейся на кронштейне с правой стороны. Данные провода необходимы для работы фонаря света заднего хода и противотуманных фар. Для проведения данной процедуры сожмите фиксаторы колодки и разъедините ее. При помощи отвертки отсоедините держатель от корпуса автомобиля.

Аккуратно потяните на себя бампер с обеих сторон. Следите за тем, чтобы держатели, которые находятся на концах, отсоединились от кузова. После чего окончательно снимите бампер. Если вы отсоединили его для последующей замены, то не забудьте снять с него фонарь заднего хода, противотуманные фонари и провода.

Для этого поверните против часовой стрелки патрона ламп данных фонарей и выньте их наружу. Жгут с проводами снимается путем отсоединения восьми держателей, которые легко отщелкиваются при помощи отвертки. Все эти приборы установите на новый бампер. После этого обязательно проверьте, как работают данные осветительные приборы на новом месте. По окончании работ присоедините брызговики на свои места.

Снятие, разборка и установка заднего бампера Ford Focus 2 2005-2008

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес , а также торцовая головка
«на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес

2. Снизу автомобиля в его правой задней части
отсоедините от кронштейна колодку жгута проводов
фонаря света заднего хода и заднего противотуманного
фонаря, поддев ее отверткой.
3. Сжав фиксаторы колодки…

4. …разъедините ее.

5. Поддев отверткой держатель жгута проводов
фонаря света заднего хода и заднего противотуманного
фонаря…

6. …отсоедините держатель от лонжерона кузова.

7. Снизу бампера с обеих его сторон выверните
фиксаторы двух пистонов крепления бампера к кузову…

8. …и, поддев отверткой…

9. …извлеките пистоны.


10. Изнутри обеих арок задних колес отверните
по одной гайке крепления концов бампера к кузову.
11. Откройте дверь задка и с обеих сторон
автомобиля выверните по одному винту
верхнего крепления бампера к кузову.

12. Потянув наружу, отсоедините держатели
концов бампера от кузова…
13. …и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь
света заднего хода, противотуманный фонарь и жгут проводов, а
затем установите их на новый бампер. Для этого поверните патроны
 ламп фонаря света заднего хода и противотуманного фонаря против
часовой стрелки…
15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

17. Отожмите фиксаторы…

18. …и снимите фонари.

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к
лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.

Источник: https://automend.ru/

Как снять бампер задний Форд Фокус 2 — разбираем все нюансы

Ford Focus 2 Manual

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «Замена лампы в заднем противотуманном фонаре и фонаре света заднего хода в автомобиле Форд Фокус 2 с кузовом хэтчбек»).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

…и снимаем держатель.

Отворачиваем остальные два держателя брызговика…

Места крепления левого брызговика.

Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

Устанавливаем усилитель и задний бампер Форд Фокус 2 в обратной последовательности.

Снятие заднего бампера Ford Focus 2

Навигация по сайту

Первоисточник контента – WiKi сайта журнала “За Рулём”

Снятие, разборка и установка заднего бампера Ford Focus 2 2005-2008

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.

3. Сжав фиксаторы колодки…

4. …разъедините ее.

5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…

6. …отсоедините держатель от лонжерона кузова.

7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…

8. …и, поддев отверткой…

9. …извлеките пистоны.

10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.

11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.

12. Потянув наружу, отсоедините держатели концов бампера от кузова…

13. …и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…

15. …и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

Так расположены держатели жгута проводов на заднем бампере.

17. Отожмите фиксаторы…

18. …и снимите фонари.

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.

Как снять бампер задний Форд Фокус 2 — разбираем все нюансы

СНЯТИЕ ПЕРЕДНЕГО БАМПЕРА

Работу проводим при ремонте и замене переднего бампера.
Работу выполняем на смотровой канаве или эстакаде.

Снимаем грязезащитный щиток радиатора системы охлаждения (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора»).

Снимаем облицовку радиатора (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора»).

Ключом Torx T-30 отворачиваем нижний…

…и верхний саморезы крепления правого подкрылка к бамперу.
Аналогично отворачиваем саморезы крепления левого подкрылка к бамперу.

Крестообразной отверткой отворачиваем два самореза верхнего крепления бампера к верхней поперечине моторного отсека.

Снизу автомобиля головкой «на 10» отворачиваем два самореза крепления бампера к правому крылу.
Аналогично отворачиваем два болта левого крепления бампера к крылу.

Отводим боковины бампера от правого и левого крыльев, преодолев сопротивление фиксаторов.

Положение фиксатора на правом крыле (для наглядности блок-фара снята)

Поддев вверх правый держатель верхней поперечины моторного отсека, выводим из него фиксирующую лапку бампера.
Аналогично выводим из держателя левую лапку бампера.

Нажав на три фиксатора бампера, расположенные по центру автомобиля, выводим их из пазов верхней поперечины моторного отсека…

…и снимаем передний бампер.
Устанавливаем передний бампер в обратной последовательности.

СНЯТИЕ ЗАДНЕГО БАМПЕРА

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «10.12. Ford Focus II. Снятие противотуманной фары, противотуманного фонаря и фонаря заднего хода, замена ламп»).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

…и снимаем держатель.
Отворачиваем остальные два держателя брызговика…

…и снимаем его.

Места крепления левого брызговика.
Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Вынимаем пистоны.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

…и снимаем его.
Устанавливаем усилитель и задний бампер в обратной последовательности.

Пошаговая инструкция замены бамперов на Форд Фокус

Бамперы являются не только декоративным элементом, но и выполняют защитную функцию, предотвращая появление на кузове машины повреждений при легких столкновениях. Особенно часто повреждения получает задний бампер. У многих автовладельцев возникает желание убрать появившиеся при таких мелких авариях царапины на краске и трещины в пластике. Работы такого вида выполняются с проведением полного снятия заднего бампера Форд Фокус 2 седан.

Инструмент

Заранее необходимо проверить наличие инструмента, без которого выполнить работу не получится. Минимальный набор инструментов выглядит следующим образом:

  • Отвертка или ключ с головкой типа Torx Т25 или Т30 (тип саморезов крепления зависит от года выпуска автомобиля).
  • Отвертка с крестовым жалом.
  • Отвертка с плоским жалом.
  • Головка на 10 мм и рожковые ключи на 10, 13 и 7 мм.

Передний бампер

Крепление элемента достаточно простое, и деталь может быть удалена с машины своими руками. Работа выполняется одним человеком.

Пошаговая инструкция снятия

Перед началом работы автомобиль необходимо установить на горизонтальном основании с твердым покрытием. Снятие переднего бампера на Форд Фокус 2 (рестайлинг) следует начинать с точек крепления на любой из сторон автомобиля. После снятия одного угла необходимо перейти на другую сторону. Последовательность шагов при этом выглядит следующим образом:

  1. Снять передние колеса и установить под пороги предохранительные подставки.
  2. Открутить винты Torx Т25 или Т30 и снять брызговик.
  3. Убрать грязезащитный щиток-панель. Одна сторона щитка заведена за отбортовку на бампере, а другая зафиксирована на монтажной раме радиатора семью шурупами типа Torx.
  4. Демонтировать подкрылок, установленный на саморезы Torx.
  5. Выкрутить 2 болта 10 мм, крепящие бампер Фокус 2 к переднему крылу.
  6. Снять фару головного света, которая держится на одном винте и колодке жгута проводки.
  7. Открутить третий болт 10 мм под фарой.
  8. Демонтировать 2 винта крепления решетки радиатора.
  9. Отстегнуть плоской отверткой защелки на нижней кромке и снять решетку.
  10. Выполнить те же действия, чтобы убрать крепления с другой стороны.
  11. Аккуратно снять бампер с усилителя, отключить разъемы противотуманных фар.

Установка

Монтаж отремонтированной детали проводится в обратной последовательности. Порядок выполнения работ следующий:

  1. Перед установкой подключить штекеры противотуманных фар.
  2. Поставить бампер на усилитель и отцентровать его.
  3. Затянуть болты крепления с одной и другой стороны, контролируя равномерность зазора между пластиковой деталью, кузовом и фарами.

Задний бампер

Пластиковый кожух элемента на автомобилях с кузовом седан крепится на двух винтах, размещенных под нижней кромкой крышки багажника, двух пластиковых фиксаторах на нижней кромке бампера, двух саморезах под декоративной резиновой накладкой и двух гайках. Схема крепления детали не отличается от таковой на автомобилях с кузовом хэтчбек. Задние бамперы Фокус 2 до и после рестайлинга идентичны по точкам крепления и кривизне поверхности, поэтому неважно, какой задний бампер установлен на машине.

Снятие

Для демонтажа заднего бампера на Фокус 2 хэтчбек следует выполнить следующие действия:

  1. Убрать брызговики, отвернув 4 шурупа (с крестообразной головкой и типа Torx).
  2. Выкрутить саморезы под крышкой багажника и вынуть пистоны на нижней части бампера.
  3. Отсоединить от кронштейна соединительную колодку жгута проводки задней противотуманной фары и фонаря, предупреждающего о включенной передаче заднего хода.
  4. Разъединить штекеры проводки и вынуть держатель жгута из отверстия в лонжероне.
  5. Открутить гайки, расположенные внутри арки. В случае сильной коррозии они начинают проворачивать крепежный болт. В таком случае их рекомендуется срезать ножовкой, высверлить остатки и заменить.
  6. Потянув углы бампера у колесных арок, вывести его из креплений. Полностью демонтировать деталь с автомобиля удобнее вдвоем.
  7. Для снятия ламп заднего хода и противотуманного фонаря следует повернуть патроны ламп против часовой стрелки. Жгут проводки зафиксирован на восьми специальных держателях. При необходимости проводку можно вынуть из них при помощи отвертки.
  8. При повреждении снимается и меняется задний усилительный брус. Он крепится к лонжеронам на 6 гайках 13 мм.

Снятие аналогичной детали с Фокуса 2 с кузовом универсал не имеет кардинальных отличий.

Монтаж на свое место

Задний бампер на Форд Фокус 2 устанавливается в обратной последовательности. Поврежденные элементы крепления следует заменить. При установке деталей необходимо обеспечить равномерность зазоров между поверхностями.

Особенности демонтажа и установки бамперов Фокуса третьего поколния

Для снятия переднего бампера Форд Фокус 3 потребуются две головки (10 и 13 мм), плоская отвертка и головка типа Torx T30. Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом:

  1. Снять защитные подкрылки и защиту двигателя.
  2. Отсоединить брызговик радиатора, установленный на шести пистонах.
  3. Выкрутить болты крепления к крылу и демонтировать оставшиеся пистоны (по одному на сторону).
  4. Открутить гайки бокового крепления бампера.
  5. Вынуть пластиковый фиксатор крепления.
  6. Демонтировать четыре винта крепления брызговика радиатора к монтажной раме.
  7. Вынуть брызговик с посадочного места.
  8. Через получившиеся отверстия просунуть руки и разъединить штекеры противотуманных фар.
  9. Снять с автомобиля обе фары.
  10. Отсоединить трос привода замка капота от рукоятки открывания.
  11. Снять пистоны и винты крепления на верхней части.
  12. Демонтаж завершен.

Для снятия заднего бампера на Форд Фокус 3 дополнительно потребуется головка на 7 мм. Сама процедура выглядит следующим образом:

  1. Демонтировать задние фонари.
  2. В нишах фонарей выкрутить по одному болту.
  3. Демонтировать брызговики колес задней оси.
  4. Отогнуть панель подкрылка вперед.
  5. Выкрутить винты крепления, размещенные во внутренней части колесной арки.
  6. Поддеть отверткой защелку пластикового направляющего кронштейна и снять с нее кромку бампера.
  7. Аналогичные действия провести с другой стороны.
  8. Демонтировать пистоны нижних точек крепления.
  9. Снять бампер с кронштейна в нише фонарей и полностью демонтировать с машины.

Установка детали на штатное место производится в обратном порядке.

233-2 Ремонт Ford Focus II

Снятие заднего бампера

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «Замена лампы в заднем противотуманном фонаре и фонаре света заднего хода в автомобиле с кузовом хэтчбек»).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

…и снимаем держатель.
Отворачиваем остальные два держателя брызговика…

Места крепления левого брызговика.
Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

…и снимаем его.
Устанавливаем усилитель и задний бампер в обратной последовательности.

Как в гаражных условиях снять бамперы на автомобиле Форд Фокус

Ford Focus второго и третьего поколений — это современные автомобили, снабжённые множеством устройств и механизмов, которые обеспечивают функциональность и безопасность транспортного средства. Одним из не самых сложных, но точно наиболее важных элементов обеспечения безопасности является бампер машины. Основное назначение этой детали заключается в смягчении удара при ДТП. Учитывая, что при механическом воздействии бамперы принимают на себя основную нагрузку, производители предусмотрели возможность их демонтажа для ремонта либо замены. Поэтому если ваше авто побывало даже в небольшой аварии, вероятно, вам будет полезно знать, как снять передний или задний бампер Форд Фокус, чтобы лишний раз не тратиться на посещение автосервиса.

В этой статье мы расскажем, как снять бампера на автомобилях Форд Фокус 2 и 3 серий

Демонтаж переднего бампера на Ford Focus II

Для того чтобы демонтировать некоторые элементы автомобильного кузова, вовсе не обязательно обращаться к мастерам СТО. Автолюбитель вполне способен проделать эту операцию своими руками, владея информацией о том, как снять передний бампер Форд Фокус 2. Если вы не располагаете необходимыми знаниями, то этот недостаток можно легко исправить, ознакомившись с приведённой ниже инструкцией.

Так, прежде, чем снимать бампер, следует подготовить набор инструментов в виде крестовой отвёртки, прямой отвёртки и комплекта гаечных ключей TORX. Если весь необходимый инструмент имеется в наличии, можно приступать к демонтажу. Сам же процесс демонтажа выглядит следующим образом:

Перед началом работ подготовьте все необходимые инструменты

  1. Открыв и зафиксировав капот, вначале нужно демонтировать облицовку радиатора, брызговик двигателя и защитный элемент картера.
  2. Далее, снимаем подкрылок, предварительно вывернув болты его крепления при помощи шестигранников. После этого удаётся получить доступ к винтам, которыми к кузову крепятся передние крылья.
  3. Соблюдая осторожность, необходимо извлечь фиксаторы, на которых держатся стойки радиатора и сам бампер.
  4. Теперь необходимо зайти снизу машины, чтобы выкрутить винты крепления крыла к бамперу. Здесь есть один проблемный винт, к которому можно добраться только из моторного отсека и для этого придётся демонтировать фару.
  5. Следующий шаг — снятие решётки радиатора путём откручивания нескольких болтов и высвобождения защёлок.
  6. Дальше осталось только снять бампер с зацепов, после чего полностью освободить его, отсоединив подфарники.

Проделав все манипуляции, вы снимете передний бампер с авто

Следует оговориться, что описанная последовательность действий должна проводиться как для правой, так и для левой стороны автомобиля.

Снимаем передний бампер на Ford Focus 3

В отличие от Focus II автомобили третьего поколения оснащаются передним бампером составной конструкции, которая включает в себя два элемента — усилитель и декоративную накладку. Вследствие незначительных столкновений повреждается, как правило, только накладка, но в случае с более серьёзными ДТП менять приходится и усилитель. Если вы оказались именно в такой ситуации, то нелишним будет узнать, как снять передний бампер Форд Фокус 3, воспользовавшись только тем инструментом, который имеется под рукой у каждого автолюбителя.

Демонтаж можно провести и самостоятельно, но всё пройдёт более эффективно и удобно, если вы заручитесь помощью ещё одного человека. Работа по снятию выполняется так:

  1. Сначала автомобиль следует подготовить, для чего снимаем фары, отсоединяем от рукоятки наконечник трос поднятия капота и впоследствии вынимаем его из держателя.
  2. Далее, ключом TORX T30 откручиваем винты крепления бампера и снимаем держатель, после чего можно отсоединить одну сторону бампера. Эти же действия необходимо выполнить с другой стороны.
  3. Тот же ключ используется для выкручивания винтов крепления, расположенных слева и справа.
  4. Теперь, сняв фиксаторы, вынимаем четыре держателя и расцепляем кронштейны, которые фиксируют бампер.
  5. Выполнение завершающего этапа состоит в том, чтобы выдвинуть накладку бампера и демонтировать её.

Процесс снятия у третьей модели аналогичен предыдущей версии

Перед проведением демонтажных работ рекомендуется купить комплект держателей, так как они в процессе часто ломаются и должны быть заменены.

Снятие заднего бампера на Ford Focus II своими руками

Кормовая часть вашей машины пострадала вследствие столкновения? Не спешите ехать в автосервис — просто ознакомьтесь с инструкцией, как снять задний бампер Форд Фокус 2. Так вы сможете быстро заменить эту деталь кузова, прилично при этом сэкономив.

Процесс демонтажа состоит из следующих поэтапно выполняемых действий:

  1. Вначале нужно снять задние брызговики и подкрылки с правой и левой стороны.
  2. Далее, воспользовавшись отвёрткой, сзади справа отсоедините колодку питания фонарей.
  3. При помощи отвёртки отсоедините держатель от лонжерона, после чего выверните и вытащите пистоны.
  4. Теперь нужно отвернуть винты, расположенные внутри колёсных арок, а затем открыть заднюю дверь и также отвернуть винты крепления.
  5. Потянув за концевые держатели, вы сможете снять задний бампер вашего авто.

На этом, собственно, и заканчивается демонтаж. Для того чтобы снять задний бампер Форд Фокус, вам потребуется не более чем набор необходимых инструментов, несколько часов свободного времени и помощник (что необязательно). Далее, могут проводиться все необходимые операции по ремонту или замене этой детали кузова.

Управление автомобилем, на котором отсутствуют бампера, неприемлемо, поскольку эта кузовная деталь, помимо декоративной функции, обеспечивает безопасность как самой машины, так и находящихся в ней водителя и пассажиров.

11,4. Ford Focus II. Снятие переднего и заднего бамперов - «ВАЖНО ВСЕМ»

Работу проводим при ремонте и замене переднего бампера.
Работу выполняем на смотровой канаве или эстакаде.

На автомобиле с кузовом хэтчбек отсоединяем колодки проводов от противотуманных фар, (см. «10.12. Ford Focus II. Снятие противотуманной фары, противотуманного фонаря и фонаря заднего хода, замена ламп»).
Снимаем грязезащитный щиток моторного отсека (см.«11. 2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса »).

Снимаем грязезащитный щиток радиатора системы охлаждения (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора»).

Снимаем облицовку радиатора (см. «11.1. Ford Focus II. Снятие облицовки и щитка радиатора» ).

Ключом Torx T-30 отворачиваем нижний…

… и верхний саморезы крепления правого подкрылка к бамперу.
Аналогично отворачиваем саморезы крепления левого подкрылка к бамперу.

Крестообразной отверткой отворачиваем два самореза верхнего крепления бампера к верхней поперечине моторного отсека.

Снизу автомобиля головкой «на 10» отворачиваем два самореза крепления бампера к правому крылу.
Аналогично отворачиваем два болта левого крепления бампера к крылу.

Отводим боковины бампера от правого и левого крыльев, преодололевое сопротивление фиксаторов.

Положение фиксатора на правом крыле (для наглядности блок-фара снята)

Поддев вверх правый держатель верхней поперечины моторного отсека, выводим из него фиксирующую лапку бампера.
Аналогично выводим из держателя левую лапку бампера.

Нажав на три фиксатора бампера, расположенные по центру автомобиля, выводим их из пазов верхней поперечины моторного отсека…

… и снимаем передний бампер.
Устанавливаем передний бампер в обратную установку.

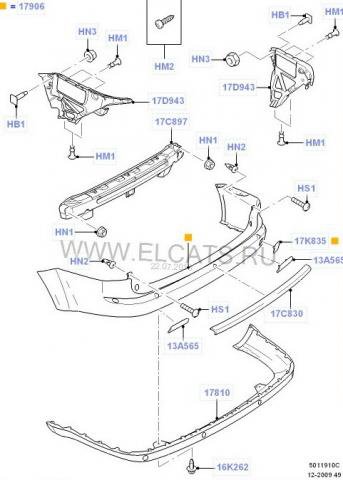

Работу проводим при ремонте и замене заднего бампера и его усилителя.
Работу следует выполнять с помощником.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «10.12. Ford Focus II. Снятие противотуманной фары, противотуманного фонаря и фонаря заднего хода, замена ламп» ).

Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.

Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…

… и снимаем держатель.
Отворачиваем остальные два держателя брызговика…

… и снимаем его.

Места крепления левого брызговика.
Аналогично снимаем правый брызговик.

С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.

Головкой на 10 »на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.

Вынимаем пистоны.

Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая фиксаторов сопротивления, по одному с каждой стороны.

Расположение фиксатора на боковине бампера.

Снимаем задний бампер.

С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…

… и снимаем его.
Устанавливаем усилитель и задний бампер в обратную установку.

Пошаговая инструкция замены бамперов на Форд Фокус - Ремонт мото, авто и заказ запчастей


Разъединить штекеры проводки и вынуть держатель жгута из отверстий в лонжероне.Открутить гайки, расположенные внутри арки. В случае сильной коррозии они начинают проворачивать крепежный болт.

В таком случае их рекомендуется срезать ножовкой, высверлить остатки и заменить. Потянув углы бампера у колесных арок, вывести его из креплений.

Полностью демонтировать деталь с автомобиля удобнее вдвоем. Для снятия ламп заднего хода и противотуманного фонаря следует повернуть патроны ламп против часовой стрелки. Жгут проводки зафиксирован на восьми специальных держателях.При необходимости проводку можно вынуть из них при помощи отвертки.

При повреждении снимается задний усилительный брус. Он крепится к лонжеронам на 6 гайках 13 мм.

Как снять передний и задний бампер Ford Focus 2 (2004-2012)

Снятие аналогичной детали с Фокуса 2 с кузовом универсал не имеет кардинальных отличий. Поврежденные элементы крепления следует заменить. При установке деталей необходимо равномерность зазоров между поверхностями.

Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом: Декоративную решетку самого бампера решено было оставить внутри.

Она стоит высоко и хорошо закреплена к мощным перемычкам бампера. Юбка была отсоединена от бампера, и сначала были восстановлены стойки-перемычки воздухоприемника.

Для этой каждой стойки отгибалась к месту излома, плотно прижималась и паяльником Вт прихватывалась изнутри к юбке. Жало паяльника нужно заточить как отвертку с толщиной шлица 0,0 мм. Затем жалом паяльника проводим изнутри посередине стойки с выходом на корпус юбки, выполняя таким образом, канавку глубиной и шириной около миллиметра.

Снятие переднего бампера Форд Фокус 2

В эту канавку вкладываем мягкую проволоку диаметром 1,0 мм. Кончик проволоки загибаем буквой Г, для захода на корпус юбки. Жалом паяльника немного утапливаем проволоку в пластик и заплавляем ее бортиками от канавки заподлицо. Так были восстановлены все сломанные стойки-перемычки. Для крепления сетки применен оригинальный и испытанный временем способ.

Таким способом мы в старые добрые времена сшивали треснувшие ветровые стекла из органического стекла на мотоциклах. Просто с каждой стороны трещины с шагом мм сверлятся отверстия под двойной диаметр рыболовной лески.

Потом берется леска и с двух сторон продевается в каждое отверстие, и так по всей длине трещины. Снятие юбки переднего бампера форд фокус 2, таким образом, ветровик никогда не ломался по шву при повторном повреждении. Для крепления декоративной решетки нужно плотно приложить ее к нише воздухоприемника и маркером изнутри юбки начертить линию по периметру ниши.

Решетку разложить на ровной поверхности и от полученной линии сделать разметку.Нужно измерить глубину отбортовки ниши и по всему периметру проставить точки, отступ от полученной маркерной линии на размер глубины ниши.

Эти точки соединить - это и получится исходный размер решетки. Обрезаем решетку по полученному размеру и приступаем к формированию решетки по обводам ниши воздухоприемника.

Для этого сначала по маркерной линии подгибаем бортики по длинным сторонам. Бампер крепится к телевизору 2 клипсами с болтиками, выкручиваем, вытаскиваем. Вот тут, когда я снимал бампер, больше всего боялся сломать защёлки, снятие юбки переднего бампера форд фокус 2, как оказалось всё очень просто и легко делается Вот что должно получится Идём к следующим защёлкам просто вдавливая их вниз и толкая, они сами будут выскакивать.

По окончанию необходимо "вывернуть" пластиковую защиту из-под бампера, потому что она будет препятствовать его снятию и напоследок вынуть лампочки ПТФ.

Снятие, разборка и установка заднего бампера Ford Focus 2 2005-2008

Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес, а также торцовая головка
«На 10», ключи «на 10», «на 13», отвертки с крестообразными лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес

2.Нижняя часть автомобиля в его правой задней части
отсоедините от кронштейна колодку жгута проводов
фонаря света заднего хода и заднего противотуманного
фонаря, поддев ее отверткой.
3. Сжав фиксаторы колодки…

4.… Разъедините ее.

5. Поддев отверткой держатель жгута проводов
фонаря света заднего хода и заднего противотуманного
фонаря…

6.… отсоедините держатель от лонжерона кузова.

7.Снизу бампера его сторон выверните
фиксаторы двух пистонов крепления бампера к кузову…

8.… и, поддев отверткой…

9.… извлеките пистоны.


10. Изнутри обеих арок задних колес отверните
по одной гайке крепления концов бампера к кузову.
11. Откройте дверь задка и с обеих сторон
автомобиля выверните по одному винту
верхние крепления бампера к кузову.

12.Потянув наружу, отсоедините держатели
концов бампера от кузова…
13.… и снимите задний бампер.

14. Если задний бампер снят для замены, снимите с него фонарь
света заднего хода, противотуманный фонарь и жгут проводов, а
затем установите их на новый бампер.Для этого поверните патроны
ламп фонаря заднего света и противотуманного фонаря против
стрелки…
15. … и извлеките патроны вместе с лампами из обоих фонарей.

16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.

17.Отожмите фиксаторы…

18.… и снимите фонари.

19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к
лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятии.

Источник: https://automend.ru/

Как снять передний или задний бампер Форд Фокус

Ford Focus второго и третьего поколений - это современные автомобили, снабженные множеством устройств и механизмов, обеспечивающие функциональность и безопасность транспортных средств. Одним из не самых сложных, но точно важных элементов системы безопасности является бампер машины. Основное назначение этой детали заключается в смягчении удара при ДТП.Учитывая, что при механическом воздействии бамперы принимают на себя основную нагрузку, производители предлагают возможность их демонтажа для ремонта либо замены. Поэтому если ваше авто побывало даже в небольшой аварии, вам будет полезно знать, как снять передний или задний бампер Форд Фокус, чтобы лишний раз не тратиться на посещение автосервиса.

В этой статье мы расскажем, как снять бампера на автомобилях Форд Фокус 2 и 3 серий

Демонтаж переднего бампера на Ford Focus II

Для того, чтобы демонтировать некоторые элементы автомобильного кузова, вовсе не обязательно обращаться к мастерам СТО.Автолюбитель вполне способен проделать эту операцию своими руками, владея информацией о том, как снять передний бампер Форд Фокус 2. Если вы не располагаете необходимыми знаниями, то недостаток можно легко исправить, ознакомившись с приведённой ниже инструкцией.

Так, прежде, чем снимать бампер, следует подготовить набор инструментов в виде крестовой отвёртки, прямой отвёртки и комплект гаечных ключей TORX. Если весь необходимый инструмент имеется в наличии, можно приступать к демонтажу.Сам же процесс демонтажа выглядит следующим образом:

Перед началом работ подготовьте все необходимые инструменты
  1. Откройте и зафиксируйте капот, вначале нужно демонтировать облицовку радиатора, брызговик двигателя и защитный элемент картера.
  2. Далее, снимаем подкрылок, предварительный вывернув болты его крепления при помощи шестигранников. После этого удаётся получить доступ к винтам, которые к кузову крепятся передние крылья.
  3. Соблюдая осторожность, необходимо извлечь фиксаторы, на которых держатся стойки радиатора и сам бампер.
  4. Теперь необходимо зайти снизу машины, чтобы выкрутить винты крепления крыла к бамперу. Здесь есть один проблемный винт, к которому можно добраться только из моторного отсека и для этого придётся демонтировать фару.
  5. Следующий шаг - снятие решётки радиатора путём откручивания нескольких болтов и высвобождения защёлок.
  6. Дальше осталось только снять бампер с зацепов, после чего полностью освободить его, отсоединив подфарники.
Проделав все манипуляции, снимите передний бампер с авто

Следует оговориться, что описанная последовательность действий должна проводиться как для правой, так и для левой стороны автомобиля.

Снимаем передний бампер на Ford Focus 3

В отличие от Focus II автомобили третьего поколения оснащены передним бампером составной конструкции, которая включает в себя два элемента - усилитель и декоративную накладку. Вследствие незначительных столкновений повреждается, как правило, накладка, но в случае с более серьезными ДТП менять и усилитель. Если вы оказались именно в такой ситуации, то нелишним будет узнать, как снять передний бампер Форд Фокус 3, воспользовавшись тем инструментом, который имеется под рукой у каждого автолюбителя.

Демонтаж можно провести и самостоятельно, но всё пройдёт более эффективно и удобно, если вы заручитесь помощью ещё одного человека. Работа по снятию выполняется так:

  1. Сначала автомобиль следует подготовить, для чего снимаем фары, отсоединяем от рукоятки наконечник трос поднятия капота и позволяем вынимаем его из держателя.
  2. Далее, ключом TORX T30 откручиваем винты крепления бампера и снимаем держатель, после чего можно отсоединить одну сторону бампера.Эти же действия необходимо выполнить с другой стороны.
  3. Тот же ключ используется для выкручивания винтов крепления, расположенной слева и справа.
  4. Теперь, сняв фиксаторы, вынимаем четыре держателя и расцепляем кронштейны, которые фиксируют бампер.
  5. Выполнение завершающего этапа состоит в том, чтобы установить накладку бампера и демонтировать её.
Процесс снятия у третьей модели аналогичен предыдущей версии

Перед проведением демонтажных работ рекомендуется купить комплект держателей.

Снятие заднего бампера на Ford Focus II своими руками

Кормовая часть вашей машины пострадала столкновения? Не спешите ехать в автосервис - просто ознакомьтесь с этим, как снять задний бампер Форд Фокус 2. Так вы сможете быстро заменить эту деталь кузова, прилично при этом сэкономив.

Процесс демонтажа состоит из следующих поэтапно выполняемых действий:

  1. Вначале нужно снять задние брызговики и подкрылки с правой и левой стороны.
  2. Далее, воспользовавшись отвёрткой, сзади справа отсоедините колодку питания фонарей.
  3. При помощи отвёртки отсоедините держатель от лонжерона, после чего выверните и вытащите пистоны.
  4. Теперь нужно отвернуть винты, расположенные внутри колёсных арок, а затем открыть заднюю дверь и также отвернуть винты крепления.
  5. Потянув за концевые держатели, вы сможете снять задний бампер вашего авто.

На этом, собственно, и заканчивается демонтаж. Для того, чтобы снять задний бампер Форд Фокус, вам не потребуется более чем набор необходимых инструментов, несколько часов свободного времени и помощник (что необязательно). Далее, могут проводиться все необходимые операции по ремонту или замене этой детали кузова.

Управление автомобилем, на котором отсутствуют бампера, неприемлемо, поскольку эта кузовная деталь, помимо декоративной функции, обеспечивает безопасность как самой машины, так и находящихся в ней водителя и пассажиров.

Замена бампера Ford Focus 2. Ремонт ОТ и ДО

Комментарии к теме Замена бампера Ford Focus 2

Булган

нарисуй схему, слова без схемы не воспринимаются

Хусейн

я с кемерово, у немагии есть вейп шоп в кемерово на ул, свободы их номер работают до 2часов ночи

Venessa

Надо было дворники ставить на фары!

Темп

Законна ли эта улица в Австралии и будет ли снижено ограничение скорости?

Самсон

новой Как в BMW 740i

Даниел

Нормальная тема машина новая сетку поставлю. а перегрев думаю это бред.

Юрис

Дядь, инфы много лишней, да и волнуешься - слишком быстрый поток слов, трудно понять, а так круто, спасибо, удачи в развитии канала, да и по жизни в целом)

Одо

Витос здарова где машины

Берк

я подписался го взаимностью

Сион

Нормик Альтезка

Hisa

В конце видео надо ж было сказать: после промывки идем в магазин и покупаем новые радиаторы.А потом печки у нас не греют дополнительные насосы ставим на печку и т.д.Огонь !!!!

Акилина

а что за химия?

Боуи

У меня патрон ровно год отходили, хотя другие тоже не особо больше, а ценник ощутимо выше.

Сикора

Просто отлично!

Джим Никулков

Во всем ютубе не нашёл более подробного разбора !! .. спасибо вам !!!

Август

Bentley и то в ручную быстрее покрасят чем твою в этом гараже под названием 'малярка'

Ягуар

У меня та же ситуация... но я не могу попасть в салон Авто . .. Подскажите что делать ...

Симон

спасибо! БЫЛО ВСЕ ЯСНО, А Я ДУМАЛ ПОЧЕМУ СЫРО В КАРМАНАХ БАГАЖНИКА

Сахир

Bonjour, супер видео! Concernant le faisceau electrique, qu'avez vous use?

Павло

Блин ну дырка в жопе !! Говори 'Отверстие' а то напрягает))

Ариана

Интересная инфа!

Исидро

, если нормальный маляр и КАЧЕСТВЕННЫЕ баллончики (как минимум 3М), со сменным распылителем и соблюдением всех инструкций завода-изготовителя краски, с лаком, то разницы ты не заметишь.Особенно если ее полирнуть, а это очень недорого, учитывая результат.

Акад

ведро конкретное) все трещит и гремит) обзоры не снимай больше) тошно смотреть) ты про машины хоть узнай историю

Сайрус

краска, которая распыляется после стадии наполнения, как называется? И продается ли она в магазине Готова ли она к использованию ??

Бронислав Мухометзянов

Добрый день! Как можно с Вами связаться по поводу рекламы?

Бурджалов Добрыня

y g agr iski ye side vale lock tut jsye fir kese fix kre plz reply fast mastrmind bro

Куат

Наш сайт Приезжайте к нам по адресу г. Москва Соловьиная Роща д.8 корпус 2 офис 7 тел: Или закажите доставку в любой город!

Али

су пор жду нового видоса

Курбан Кашаровский

какой планшет установлен?

Раян

блин, размеры б сразу написали ...

Ков

Я на второй день всё это поменял.

Каспер

Здравствуйте! А разрушения керамики в катализаторе и попадания её в цилиндры и, как следствие этого, появления задиров в цилиндрах у фокуса 3 2.0мт быть не может.

Йемен

ЕГР это зло вселенского масштаба

Лорд

Тюнинг шикарный! Спасибо автору за ролик, смотрела с удовольствием!

Блатова Жур

добрый вечер Скажите пожалуйста Ситроен тоже Работает только 4 скорость на печке РЕзистор там надо вроде как поменять Иныф ноль Разобрал почти все И не нашел Резистор этот Подскажите ГДЕ он вообще ???

Прокомментировать



Опубликовать

Снять задний бампер форд мондео 3

Как снять задний бампер на Форд Фокус 3

Здрасти дорогие гости форд-моторы. ru, сейчас имею честь представить очередной фотоотчет. Сейчас о том как снять задний бампер на FordFocus 3 универсал на дому. Пропущу преамбулу о том, и почему снимают задний или бампер написано здесь.

На первом фото красноватым кругом обведена моя причина, почему пришлось снимать бампер. Да хорошо, предлагаю перейти конкретно к делу…

Если вы поставили цель снять задний бампер на Фокусе третьего поколения необходимо:
  1. Г-образный ключ-головка «на 7», «8».
  2. Отвертка типа ТОRХ 30, отвертка плоская.
  3. Плоскогубцы или круглогубцы.

Снятие заднего бампера Форд Фокус 3 - пошаговая инструкция

1. Открутите на каждом крыле по два «барашка» и высвободите задние габариты:

2. При наличии головки на «7» открутите 6 шурупов на брызговиках (по три на кто брызговик). Снимите одну прищепку вкупе с брызговиком.

Снятие и установка заднего бампера на форд фокус 2

снятие и установка заднего бампера на форд фокус 4 ксеноновые лампы. недорого, доставим товар бесплатно

Форд Мондео 3

СПАСИБО ЗА СМОТРЕТЬ ПОДПИСАТЬСЯ НА МОЙ КАНАЛ YOUTUBE! Здесь вы можете увидеть.

3. Оттяните край бампера в сторону, под ним размещен шуруп под отвертку ТОRХ 30, который необходимо открутить.

4. Достаньте два пистона снизу и сзади на фартуке. Сначала достаем шляпку пистона мм на 15, после этого достаем его полностью.

5.Сейчас нужно открутить четыре шурупа дверного проема по два с каждой стороны.

6. Аккуратненько подденьте защелки расположенные в районе фонаря, потом есть вариант снять бампер.

7. Пластмассовый демпфер не снимается, поскольку «насмерть» приклепан к кузову.

Если не считая бампера необходимо также снять усилитель бампера, для этой цели вам будет нужна головка на «13», при наличии которой требуется вывернуть 6 гаек.

Видите ли, нет никаких сложностей, процесс занял 20-30 минут.

Вам потребуются: все инструменты, необходимые для снятия брызговиков задних колес, а также торцовая головка «на 13», отвертки с крестообразным лезвием.

1. Снизу бампера с обеих сторон выверните фиксаторы двух пистонов крепления бампера к кузову и, поддев отверткой, извлеките пистоны.

2.Снимите задние брызговики с обеих сторон автомобиля

3.Выверните с двух сторон автомобиля по два винта крепления заднего бампера к аркам задних колес.

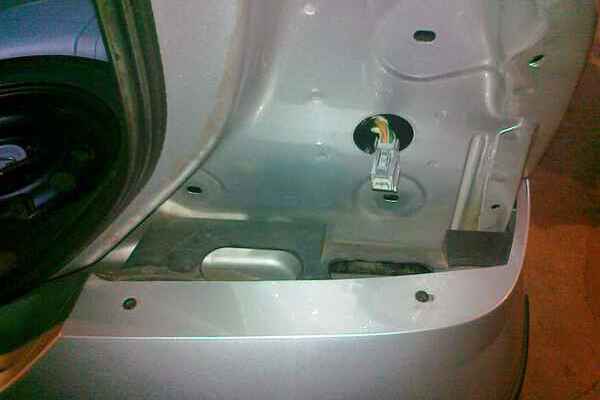

4. Откройте крышку багажника и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову

5.Потянув наружу отсоедините держатели сторон бампера от кузова и снимите бампер.

6. При повреждении бруса заднего бампера отверните с правой стороны автомобиля четыре болта, а с левым три болта крепления бруса к лонжеронам кузова и снимите брус.

7.Установите задний бампер и все снятые детали в порядке, обратном снятии.

Вам потребуются: все инструменты, необходимые для снятия брызговиков задних колес (см. Снятие и установка брызговиков колес и подлков), а также торцовая головка «на 13», отвертки с пылью и крестообразным лезвием.

1. Снизу бампера с обеих сторон выверните фиксаторы двух пистонов крепления бампера к кузову и, поддев отвёрткой, извлеките пистоны.

ПРИМЕЧАНИЕ: Так установлены пистоны нижнего крепления заднего бампера.

2. Снимите задние брызговики с обеих сторон автомобиля (см. Снятие и установка брызговиков колес и подкрылков).

3. Выверните с двух сторон автомобиля по два винта крепления заднего бампера к аркам задних колес.

4. Откройте крышку багажника и с обеих сторон сторонних сторон выверните по одному винту верхнего крепления бампера к кузову.

5. Потянув наружу, отсоедините держатели сторон бампера от кузова и снимите бампер.

6. При повреждении бруса заднего бампера отверните с правой стороны автомобиля четыре болта, а с левым три болта крепления бруса к лонжеронам кузова и снимите брус.

ПРИМЕЧАНИЕ: Так установлены болты крепления бруса с правой…

… и с левой стороны.

7. Установите задний бампер и все снятые детали в порядке, обратном снятии.

Как снять и установить бампер Форд Фокус 3?

На чтение 8 мин. Просмотров 430

Форд Фокус 3 является современным, надежным и весьма популярным автомобилем. Однако из-за низкого дорожного просвета его бампера весьма уязвимы для повреждений.

Особенности автомобиля Форд Фокус третьего поколения

Форд Фокус завоевал популярность у российских покупателей достаточно давно. Еще первое поколение машины пользовалось огромным спросом.Второе и вовсе стало хитом продаж. Можно сказать, что третьему поколению автомобилей Форд Фокус популярность досталась по наследству.

Сохранившую надежность и отличные ездовые качества, новый Форд Фокус обзавелся собственными достоинствами. Однако и недостатки не обошли его стороной. Автомобиль доступен в трех типах кузова:

  • Седан;
  • Хэтчбек;
  • Универсал.
Форд Фокус 3

Третий Форд Фокус чуть длиннее и шире своего предшественника, хотя на глаз это вовсе не заметно.Более заметно то, что он немного ниже. Это способствовало улучшению аэродинамических характеристик. Салон тоже видоизменился, стал более современным и молодежным. Однако водителю и пассажирам достается меньше свободного пространства, чем в предыдущем поколении модели. Это один из самых существенных недостатков Форд Фокус третьего поколения. Хотя сами сиденья довольно удобные, в меру мягкие. Посадка в дальней дороге не утомляет.

В Форд Фокус 3 великолепная шумоизоляция. Даже на высоких скоростях находящиеся в салоне разговаривать шепотом.Шума от двигателя практически неслышно. Силовые агрегаты достаточно надежны и неприхотливы. Это может подтвердить тот факт, что Форд Фокус крайне популярен среди профессиональных таксистов. Коробки передач также не доставляют владельцам хлопот.

Подвеска достойно справляется с дефектами дорожного полотна, делая поездки приятными. Она в меру мягкая, что позволяет поддерживать необходимый баланс между комфортом и управляемостью. Однако серьезные неровности дорожного полотна следует проезжать очень аккуратно.И не только для того, чтобы сберечь подвеску.

Из недостатков модели, помимо довольно тесного салона, можно увеличить низкий дорожный просвет. Европейские версии имеют клиренс на уровне 140 миллиметров. По данным производителя автомобилях для российского рынка дорожный просвет увеличен до 165 миллиметров. Однако далеко не все владельцы с этим согласны. Даже небольшие ямы и колеи приходится проезжать очень осторожно, чтобы не зацепиться о дорогу днищем, а также не повредить передний или задний бампер.На проселке, да и в городе, в которомли о ремонте дорог, помимо прочего, весьма риск помять порог. Ну а бампер находится в непосредственной близости от земли и часто страдает в первую очередь.

Автомобиль явно создавали для хороших, ровных дорог. Однако в России они далеко не везде. Поэтому поездка в глубинку может преподнести неприятные неожиданности. А выезд на пикник может быть омрачен. Не составляет большого труда повредить бампер и в городе. Для этого вполне достаточно неудачно припарковаться к бордюру.Это, как правило, выше нижнего края переднего бампера, поэтому подъезжать к бордю максимально опасно.

Что же делать в случае повреждения бампера? Если дефект, а деталь не треснула, то вполне реальным будет ремонт. В случае серьезной трещины станет необходима замена. Определить необходимость того или иного варианта поможет специалист. Однако работу по снятию бампера несложно выполнить и самостоятельно, сэкономить при этом деньги. Сняв деталь, можно отдать ее в ремонт, а можно приобрести новую.При желании установить передний или задний бампер вполне реально своими руками. Перед выполнением работ очень желательно ознакомиться с технологией. Она достаточно проста.

Бампер Форд Фокус 3

Как снимают передний бампер?

У автомобиля Форд Фокус третьего поколения передний бампер является составным. Он представляет собой декоративную накладку и усилитель. Чаще всего при легких ударах страдает только накладка. Ее можно заменить отдельно от усилителя. В более серьезных случаях меняется и сам усилитель.

Перед началом выполнения работы очень желательно запастись держателями, поскольку они довольно легко ломаются. Кроме того, сильно упростит задачу наличие помощника. Первым делом с автомобиля снимают фары. На Форд Фокус третьего поколения это делается очень просто. Выкручиваются два болта, крепящие фару. Затем фару аккуратно приподнимают и тянут на себя. После этого станет доступ разъем с проводами, который необходимо отсоединить. Для этого его обычно поддевают отверткой. То же самое делают со второй фарой.

После этого надо будет отсоединить от рукоятки наконечник троса, который служит для открывания капота. Затем надо вынуть его из фиксатора. Внизу бампера находятся держатели. Как с левой, так и с правой стороны. Их необходимо сдвинуть со своих мест и снять. Далее нужно будет открутить болты, которые находятся внутри арки колес. Потом отворачивают верхние болты крепления и отсоединяют боковины бампера от держателей кронштейна. Затем передний бампер следует потянуть на себя и снять его.Если автомобиль оборудован противотуманными фарами, омывателями фар или парктроником, то перед снятием бампера соответствующие разъемы необходимо отключить.

Если требуется еще и снятие усилителя, то находят болты его крепления к кузову и откручивают их. Кроме них усилитель ничто больше не держит. Его снимают, просто потянув деталь на себя. Устанавливают передний бампер на свое место в обратном снятии.

Как снимают задний бампер?

Снять задний бампер на Форд Фокус третьего поколения не сложнее чем передний.Для этого сначала снимают задние фонари. Их держат два пластиковых болта и одна заклепка. Затем откручивают саморезы, которые находятся на брызговиках. Их по три штуки на каждом. Далее, задний бампер оттягивают в сторону с одного края и откручивают ставший доступным саморез. То же самое проделывают с другой стороны. Потом вынимают два пистона, находящиеся на фартуке снизу и сзади. После этого необходимо выкрутить четыре самореза, которые становятся видны после открытия крышки багажника. Их по две штуки с каждой стороны.Выполнив все операции, аккуратно поддеваем защелки и тянем задний бампер на себя. Он должен легко выйти.

Бампер в сборе Форд Фокус 3

В случаях, когда требуется снять не только задний бампер, но и его усилитель работа на этом не заканчивается. Откручиваются шесть гаек, которые удерживают усилитель на кузове. Вывернув их, деталь освобождают от креплений. Теперь ее легко снять, потянув на себя. Устанавливают задний бампер и его усилитель в обратную установку.

Процесс работы довольно несложный и занимает немного времени.Поэтому снять задний бампер и установить его на место вполне реально и самостоятельно. Получится неплохая экономия, ведь за данные операции на станции обслуживания придется заплатить немалые деньги.

Процесс эволюции бамперов

Бампер автомобиля создает другую энергию, которая возникает при столкновении с автомобилем или препятствием. Он защищает его от более серьезных повреждений.Декоративная функция тоже играет свою роль, однако она второстепенна.

Когда мировое автомобилестроение только зарождалось, машины и вовсе обходились без бамперов. В те далекие времена машины были маломощные, а скорости очень невелики. О безопасности совершенно тогда не думали. Однако со временем, в процессе совершенствования силовых агрегатов и увеличения скорости передвижения, вопрос безопасности стал весьма актуальным. Для того чтобы защитить кузов автомобиля от повреждений была придумана специальная конструкция.Ее и назвали бампером. Стоит отметить, что на сегодняшний день передний бампер автомобиля изготавливается не только с учетом того, что он должен защищать кузов. Разрабатываются специальные технологии, позволяющие минимизировать последствия удара даже для пешеходов, попавших под колеса.

В процессе развития автомобильной индустрии передний бампер претерпел множество изменений своей конструкции. Сначала его изготовили в виде металлических балок, которые крепятся к раме автомобиля снаряжения на специальных пружинах.

Были времена, когда передний и задний бамперы устанавливались исключительно на автомобили высшего класса, такие как американский Паккард. Первой пресс-машиной, стал далекий предок очень популярного сегодня автомобиля Форд Фокус. Этот предок носил название Форд А. Происходило это в тридцатые годы прошлого столетия.

Чуть позже передний и задний бамперы стали монолитными. Их начали изготавливать из толстых и широких пружинящих полос эллипсовидной формы.Именно с этих пор бампер начал выполнять еще и декоративную функцию, делая образ автомобиля более привлекательным. Позднее появлялись так называемые уши, заходящие за боковину кузова и предохраняющие ее от повреждений.
