Как делается замена бензонасоса на машине

Знакомы такие проблемы, когда машина не может сдвинуться с места или наблюдаются подёргивания при включении первой передачи? Понятно, что оснований для этого множество, возможно, чтобы это устранить, потребуется замена бензонасоса или сетки фильтра грубой очистки. Поэтому следует разобраться детальней и обратить внимание на сам насос.

Ремонтируем бензонасос автомобиля

Бензонасос для старых моделей автомобилей российского производства легче заменить, чем отремонтировать, да и стоимость его довольно низкая. Конечно, сегодня на рынке можно встретить комплекты запасных частей к этому столь важному для машины агрегату, но это всего лишь пустая трата денег, как считают большинство специалистов в области автомобилестроения.

Единственные детали, которые всё-таки стоит поменять — это клапаны и манжеты. Это объясняется тем, что со временем резина теряет эластичность, усыхает и существует вероятность того, что она будет пропускать топливо.

Содержание

• Причины, требующие замены бензонасоса
• Зачем нужна диагностика неисправностей автомобиля
• Признаки неисправного бензонасоса
• Новый бензонасос
• Инструменты, необходимые для проведения замены бензонасоса в машине
• Для процесса замены нужно иметь при себе:
• Вспомогательные инструменты:
• Дополнительные (запасные) материалы:
• Как заменить бензонасос в автомобиле

Причины, требующие замены бензонасоса

Такой агрегат, как бензонасос, может прийти в неисправность в самое неподходящее время. К сожалению, в большинстве случаев виновато в этом качество топлива.

Некоторые водители пользуются некачественным бензином, не задумываясь о печальных последствиях для своего «железного коня». Это объясняется тем, что при использовании топлива низкого качества попадает воздух в заборник, поэтому насос работает на высоких оборотах и не охлаждается горючим.

Если вы являетесь водителем из этой категории, то не стоит удивляться тому, что бензонасосу постоянно требуется замена.

К другим причинам неисправностей насоса можно отнести износ роликов, неисправность крыльчатки и прочие.

Зачем нужна диагностика неисправностей автомобиля

Многие из автолюбителей знают, что он располагается вместе с фильтром и указателем, контролирующим уровень топлива. Бензонасос установлен в баке автомобиля, вам необходимо лишь снять или опустить вниз заднее сиденье, после чего найти лючок, окрутить все его крепления и вы увидите корпус насоса с необходимыми деталями, помогающими ему функционировать.

Замена бензонасоса проходит только после диагностического исследования. Производить её по пробегу и в связи с вашими «ощущениями» не следует, нужна диагностика, так как с первого взгляда трудно определить, виноват ли насос в неисправности автомобиля, или причина в чём-то другом.

Итак, вы провели диагностику и она всё-таки указала на бензонасос, тогда необходима замена фильтра бензонасоса и самого агрегата. Если выявлена неисправность лишь в сеточке, то менять насос не рекомендуется.

Признаки неисправного бензонасоса

Конечно, диагностика безусловно важна, но в начале выявления неисправностей следует обратить внимание на некоторые проявления, которые наблюдаются из-за неполноценно функционирующего топливного насоса:

• мотор автомобиля не может завестись либо работает со сбоями;
• возникают посторонние звуки;
• во время передвижения работа двигателя нарушена;
• снижается мощность мотора.

Бензонасос ВАЗ, инжектор

Новый бензонасос

Если вы сомневаетесь в том, какой топливный насос подойдёт вашему транспортному средству, то лучше приобрести тот же, что стоит у вас, либо выбрать его от другого производителя, но в этом случае стоит обратить внимание на крепления. Дело обстоит в том, что они могут не сойтись в результате замены.

Кроме того, нагнетающий патрубок этого агрегата встречается прямым или в изогнутом виде. Новый бензонасос должен иметь такой же патрубок, что и старый. В противном случае резиновый шланг не сможет надеться на него из-за того, что ему помешают другие детали машины.

Инструменты, необходимые для проведения замены бензонасоса в машине

Инструментарий можно разделить на несколько категорий: для самого процесса замены, в качестве вспомогательных средств, дополнительные материалы.

Для процесса замены нужно иметь при себе:

• ключи разных размеров;
• плоскую и крестовую отвёртки;
• плоскогубцы;
• раздвижные щипцы.

Вспомогательные инструменты:

• технический аэрозоль универсального назначения (вэдэшка, или WD-40) либо другая подобная жидкость;
• насос для подкачки колёс;
• ветошь.

Дополнительные (запасные) материалы:

• сеточка и насос;
• шланг подачи топлива. Пригодится в том случае, когда замена бензонасоса давно не производилась;
• уплотнительное кольцо из резины.

Как заменить бензонасос в автомобиле

На первом этапе необходимо надеть перчатки. Имейте в виду, что топливный насос транспортного средства состоит в комплексной сборке с указателем расхода топлива и располагается в баке машины, вверху.

1. Снять крышку люка, находящегося в отсеке багажника машины.

Выполнять действия по замене топливного насоса рекомендуется в помещении с хорошей вентиляцией. Автомобиль должен быть отдалён от нагревательных устройств и источников пожаров.

2. В системе питания необходимо удалить остаточное давление.

Для того чтобы это произвести, следует от батареи убрать минусовой кабель, но машина при этом должна находиться на ровной территории.

3. Опустить или снять спинку заднего сиденья и убрать крышку пола.

4. На верхней части комплектации найти область соединения проводов и отсоединить их.

Снимаем заднюю подушку сиденья, открываем люк

Выполняя эти действия, рекомендуется пометить провода для лёгкого присоединения.

5. Отвернуть кольцо из пластмассы в отверстии бензобака с помощью раздвижных щипцов.

Итак, предпринятые выше действия выполнены, теперь вам остаётся последнее — это вытащить топливный насос и произвести его замену на новый агрегат.

6. После того как стекут остатки бензина, можно извлечь насос из бака машины и затем удалить прокладку.

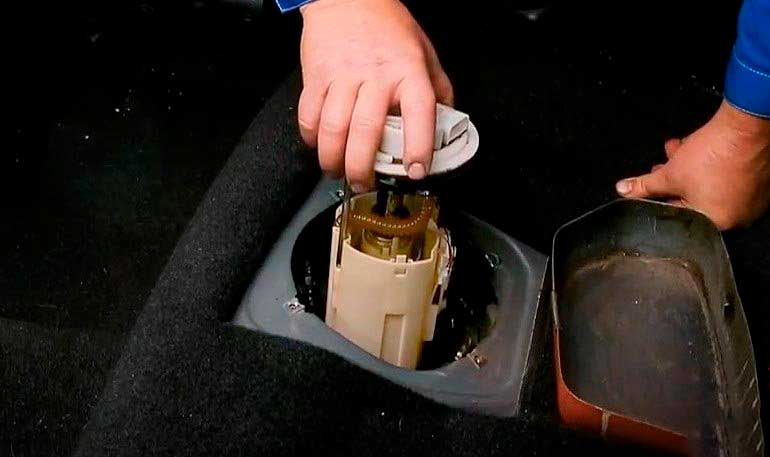

Вынимаем бензонасос ВАЗ

Необходимо таким образом достать сборку, чтобы не травмировать поплавок, находящийся на датчике. Если повреждения поплавка не избежать или на нём есть признаки попадания в него топлива, то следует его заменить на новый. Когда это не производится, то показания датчика показываются неправильно.

7. Теперь нужно отсоединить нижний стакан, он отщёлкивается.

Обычно в нём накапливается большой слой грязи. С помощью ветоши её можно убрать. Если вытащить стакан через отверстия насоса не получается, так как он выпадает в бензобак, то его можно удалить с применением демонтажа уплотнителя вручную.

8. Следующий этап — снятие фильтра (сеточки).

9. С помощью плоскогубцев нужно снять с направляющей стопорный штифт.

10. От топливного насоса отсоединить шланг.

В этом случае следует помнить, что резина может потерять эластичность, если замена была произведена давно, поэтому рекомендуется поменять шланг. Для этого срежьте его со штуцера в верхней области.

11. Открутить указатель расхода топлива и снять его с корпуса бензонасоса, после чего удалить клемму.

Весь процесс сборки нового бензонасоса состоит в обратном порядке манипуляций.

После замены бензонасоса следует подключить аккумулятор машины и завести её на небольшой отрезок времени, затем проверить течёт ли топливо из всех соединений, если всё хорошо, то тогда можно закрыть крышку и поставить на место заднее сиденье.

Внимание! Бензин, находящийся в бензобаке взрывоопасен. Поэтому автомеханики настоятельно советуют во время проведения работ по замене топливного насоса быть очень осторожным. Следуя этому правилу, вы обезопасите себя от неприятностей. Удачи!

» Замена бензонасоса на ВАЗ-2113, 2114, 2115

Главная » Ремонт » ВАЗ 2113 — 2115 »

Принято говорить, что сердцем автомобиля является его мотор. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, а сердцем же можно, без сомнения, назвать бензонасос.

Стоит ему остановиться и замертво встанет сам автомобиль. Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в топливную систему бачок омывателя стекла, заливая в него бензин, но это такая экзотика, повторять которую опасно как для жизни автомобиля, так и для собственной.

Что такое бензонасос и для чего он нужен

Схема бензонасоса





Бензонасос служит для обеспечения непрерывного и бесперебойного питания двигателя топливом во время его работы. В большинстве современных моделей автомобилей он располагается внутри бензобака, поэтому доступ к нему не так очевиден и может быть затруднен.

В автомобилях ВАЗ под задним сиденьем можно найти прямоугольный лючок, под которым открывается доступ к топливному насосу. В комплект топливного модуля также входят: датчик уровня топлива с поплавком и фильтр грубой очистки — сеточка. К бензонасосу подводятся два топливопровода:

подающий, с которого через фильтр тонкой очистки питается топливная рампа с форсунками;

обратный, возвращающий топливо через регулятор давления, обеспечивающий его постоянство в системе питания двигателя.

Технические характеристики насосов

Основной характеристикой топливного насоса является создаваемое им давление. Оно, в свою очередь, зависит от рабочего объема двигателя — чем он больше, тем большей производительностью должен обладать насос.

Например, для полуторалитрового двигателя рабочее давление в топливной рампе 285–326 кПа, а для 1,6 л — 375–390 кПа.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Для работы следует приготовить:

• фигурную и плоскую отвертки
• ключ на 17
• головку на 7
• ветошь

Последовательность работ

1. Поднимаем задний диван.

2. Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.

3. Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.

4. В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.

5. Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль.
6. Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

С какими проблемами можно столкнуться при замене

Основная проблема, возникающая при замене топливного насоса — отсутствие ожидаемого результата: подачи топлива нет, или она производится с перебоями.

Поэтому перед началом всех работ необходимо убедиться, что проблема действительно в самом насосе. Ведь слабая подача топлива может быть вызвана забитым фильтром тонкой очистки, проблемами с топливопроводами — иногда они могут просто перегнуться где-то в неожиданном месте, загрязненными форсунками на топливной рампе.

Даже не замененный вовремя воздушный фильтр или закоксованная дроссельная заслонка могут вызывать эффекты, внешне похожие на недостаточную подачу топлива. Но наиболее частая проблема — плохой контакт в электрическом разъеме топливного модуля или банально сгоревший предохранитель.

Удачи вам и вашему другу-автомобилю! Будьте всегда здоровы!

Твитнуть

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

• Замена бензонасоса
• Важно!
• Дополнительный видео-ролик

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

Как заменить автомобильный топливный насос

Когда топливный насос выходит из строя, это может произойти одним из двух способов: либо он может выйти из строя, либо перестанет работать, или он может периодически выходить из строя, вызывая остановку двигателя. стойло или не начинай.

Что пошло не так?

Топливный насос выполнен в виде электрического двигатель, присоединенный к жидкостному насосу. По мере износа щеток двигателя об якорь двигатель перестанет работать, что требует замены. Также физический насос может носить вызывая слабое давление топлива, что требует того же результата.

СПОНСОРСКИЕ ССЫЛКИ

Какова стоимость?

 Большинство узлов или модулей топливного насоса, как они называются, подходят для 110 долларов США и 240 долларов США. Вы можете найти множество насосов OEM по цене на Амазон или РокАвто. Труд для работы может сильно различаться по мере изменения метода в зависимости от производителя, некоторые из них будут включать сервисный порт, который сокращает трудозатраты, в то время как другие требуют снятия топливного бака. Если вы не уверены в методе, проконсультируйтесь с мастером по ремонту или ремонту. руководство для получения дополнительной информации.

Замена топливного насоса

• Отсоединить аккумулятор
• Слить топливо из бака
• Снимите топливопроводы и электрические разъемы
• Ослабить или снять заливную горловину топливного бака
• Опорный бак с домкратом или деревом
• Снимите ремни, чтобы снять топливный бак
• Снимите стопорное кольцо топливного насоса
• Снимите топливный насос и модуль датчика

Приступим

Поскольку вы будете работать с топливом, необходимо соблюдать обычные меры пожарной безопасности. Это Также неплохо надеть защитные перчатки и очки. Начните с безопасность автомобиля повышена в воздуха достаточно для доступа к топливному баку, если сервисное отверстие отсутствует, используйте домкрат означает дополнительную безопасность. Отсоедините аккумулятор.

Снимите крышку бензобака и вставьте в заливную горловину жесткую пластиковую трубку или снимите заливную горловину топливного бака, чтобы слить топливо. Как только газ начнет течь держать топливный контейнер ниже уровня бака и иметь дополнительные контейнеры готовы. На видео ниже показан хороший способ удаления топлива из бака. Не надо снимите бак, если он не пустой или почти пустой. Полный бензобак тяжелый и может причинить травму.

Найдите и снимите болты крепления заливной горловины бензобака или снимите заливную трубку из танка. Это поможет удалить топливо, особенно если у вас возникли проблемы с доступом через заливную горловину.

РЕКЛАМНЫЕ ССЫЛКИ

Находится электрический разъем для топливного насоса и датчика уровня топлива, который будет в одном жгуте проводов. Если доступ затруднен или вы их не видите подождите, пока бак немного опустится, чтобы отсоединить разъем. Осмотрите электрические разъем на предмет ожогов или горячих точек и замените, если он поврежден. Сгоревший разъем может вызвать периодический отказ насоса.

Отсоедините топливопровод с помощью инструмента для снятия топливопровода. В этот момент топливо будет вытекать так что будьте готовы с резервуаром для сбора жидкости.

Вот видео, которое покажет вам, как отсоединить муфты топливопровода.

Трубопроводы паров топлива будут частью Система EVAP это будет необходимо удалить или отключить.

Дважды проверьте, чтобы все видимые шланги и электрические разъемы были отсоединены. Теперь бак нужно будет поддерживать домкратом или деревянными брусками. Топливный бак пустой весит от 20 до 30 фунтов.

Найдите и освободите опоры держателя бака, в большинстве случаев их две. Удалять крепежные болты в этот момент бак ослабнет, но может не выйти.

РЕКЛАМНЫЕ ССЫЛКИ

Опустите бак и отсоедините верхние топливопроводы или электрические разъемы, если Любые. Продолжайте снимать бак.

Снимите бак, это обнажит стопорное кольцо топливного насоса. Используйте аэрозоль очиститель для удаления грязи и мусора с участка. Это позволит сохранить внутреннюю часть Топливный бак при ремонте должен быть чистым.

Снимите болты крепления топливного насоса или стопорное кольцо, чтобы получить доступ к модулю топливного насоса. и снимите блок. Используйте молоток и пробойник, чтобы снять кольцо против часовой стрелки.

Снимите топливный насос, который будет крепиться к монтажной плите или располагаться вниз внутри бака удерживается пластиковыми фиксаторами.

Вот типичный топливный насос, снятый с топливного бака.

Перед установкой нового топливного насоса с помощью фонарика осмотрите топливо внутри резервуар и для чрезмерного загрязнения. Это нормально иметь грязь и посторонние объекты, но избыток частиц или плохое/гнилое топливо приведет к тому, что новый насос выйдет из строя.

РЕКЛАМНЫЕ ССЫЛКИ

Сопоставьте старый насос с новым, иногда они могут немного отличаться по мере выпуска обновлений. Установите поплавковый рычаг уровня газа и новый топливный фильтр грубой очистки. (фильтр на насосе).

Очистите монтажные и уплотняющие поверхности с помощью тряпки и чистящего средства для карбюратора. обеспечит надлежащее уплотнение.

Перед установкой нового узла насоса установите новую кольцевую прокладку/уплотнение.

Аккуратно опустите сменный насос в топливный бак, обращая внимание на уровень топлива. датчика и установите на место монтажное кольцо или болты (крепление топливного насоса болты имеют звездообразную форму при заводской затяжке). Это имеет значение, качество топливного насоса и есть из чего выбрать, мы рекомендуем ОЕМ (заводские) насосы.

Завершите работу, переустановив бак и выполнив действия в обратном порядке. выше. Доливайте топливо перед включением зажигания, чтобы насос не запустился всухую. Если в машине есть вторичный топливный фильтр тоже должны быть изменения. Чтобы продлить срок службы насоса, рекомендуется заменить управление топливным насосом реле.

Смотрите видео!

Ford Focus

Ford Mustang

Toyota Tacoma

СПОНСОРСКИЕ ССЫЛКИ

Вопросы?

Наши сертифицированные специалисты готовы ответить на топливный насос вопросы по замене бесплатно. Мы надеемся, что вы сэкономили деньги и узнали из этого руководство. Мы создаем полный комплект руководств по ремонту автомобилей. Пожалуйста, подпишитесь на наши 2CarPros Канал YouTube и часто проверяйте наличие новых видео, которые регулярно загружаются.

Статья опубликована 11 марта 2022 г.

Снятие и установка подкачивающих топливных насосов MD-11

Обслуживающий персонал авиакомпаний иногда сталкивается с трудностями при снятии и установке подкачивающих топливных насосов DC-10 и MD-11. Эта трудность может привести к дорогостоящему повреждению насосов. Использование инструмента и пошаговой процедуры, рекомендованной Douglas Products Division, упрощает эту задачу технического обслуживания и снижает вероятность повреждения оборудования.

Подразделение Douglas Products (DPD) разработало специальные процедуры и определило одобренный инструмент для снятия и установки топливных насосов DC-10 и MD-11. Соблюдение правильных процедур и использование правильного инструмента позволит обслуживающему персоналу авиалинии легко выполнить необходимую работу и не повредить самолет, насос или инструмент.

Рекомендуемые процедуры охватывают:

• Правильный инструмент.
• Снятие насоса.
• Насосная установка.

ПОДХОДЯЩИЙ ИНСТРУМЕНТ
Компания DPD рекомендует использовать инструмент для снятия насоса Hydro-Aire, чтобы вытягивать и вставлять ручку для снятия насоса во время снятия и установки насосного агрегата. Инструмент прикладывает симметричное усилие к рукоятке, снижая вероятность поломки рукоятки или зависания насоса из-за взвода золотникового клапана.

СНЯТИЕ НАСОСА
1 Разомкните соответствующие автоматические выключатели для демонтируемого насоса. (См. Руководство по техническому обслуживанию MD-11, глава 28-22-01, чтобы определить применимые автоматические выключатели.)

2 Снимите крышку насоса.

3 Ослабьте фиксирующий винт ручки для снятия насоса, расположенный в центре ручки для снятия насоса. (рис. 1)

4 Теперь стопорные выступы можно вынуть из паза в корпусе. Высвобождение стопорных выступов и вытягивание рукоятки закрывает впускной клапан насоса. Вытяните ручку для снятия насоса примерно на 1,25 дюйма (3,18 см) до упора. Если обе стопорные проушины не будут отсоединены, это не позволит снять насос и может привести к повреждению насоса или корпуса. (рис. 2)

5 Снимите стопорную проволоку со штуцера для выпуска воздуха насоса. Поместите емкость под пробку спускного отверстия насоса и ослабляйте пробку до тех пор, пока не польется топливо. Когда поток прекратится, полностью удалите заглушку. (рис. 3)

Опорожнение корпуса насоса гарантирует, что впускной и выпускной обратные клапаны закрыты, а снятие заглушки предотвращает гидравлическую блокировку, препятствующую извлечению насоса.

6 После того, как топливо будет слито из насоса, а стопорные выступы расцеплены, вытащите насос примерно на 0,5 дюйма (1,3 см) до упора. Поверните насосный блок примерно на 30 градусов против часовой стрелки до положительного упора, в котором совмещены метки разблокировки.

7 Извлеките насосный агрегат из корпуса, потянув наружу. Убедитесь, что межфазное уплотнение электрического разъема насосного элемента удалено вместе с насосом. (рис. 4)

Использование обратных молотков или подобных устройств для извлечения насоса запрещено. Ударно-скользящее действие может привести к повреждению корпуса или элемента насоса или, в крайнем случае, к отделению опорных стоек насоса до закрытия золотникового клапана, что приведет к неконтролируемому вытеканию топлива из бака. Если свободное извлечение невозможно, DPD рекомендует заменить насос и корпус.

8 Если насос переустанавливается, замените уплотнительное кольцо насосного элемента, номер детали MS29513-036, и нанесите обильный слой вазелина. (рис. 5)

Уплотнительное кольцо насосного элемента намеренно растянуто больше, чем обычно, чтобы уменьшить его поперечное сечение. Слишком большое поперечное сечение может вызвать несколько проблем, включая частичное заклинивание элемента насоса в корпусе или открытие золотникового клапана, что может привести к неконтролируемому вытеканию топлива из бака.

НАСОСНАЯ УСТАНОВКА
1 Перед повторной установкой насоса установите пробку для выпуска воздуха и контровочную проволоку. (Используйте уплотнительное кольцо, артикул MS29512-06.) . (рис. 4)

Нагромождение межфазных уплотнений на электрическом разъеме может помешать установке насоса на достаточную глубину (в пределах 0,125 дюйма или 0,318 см) для зацепления стопорных выступов.

3 Проверьте корпус насоса на наличие острых выступов, которые могут повредить уплотнительное кольцо насосного блока. Осмотрите направляющую прорезь элемента насоса на наличие повреждений, заусенцев или любых приподнятых участков, которые могут помешать установке насоса. Заусенцы или острые края на внутренней поверхности корпуса насоса или направляющей прорези следует удалить с помощью крокусовой ткани или ее эквивалента. Удалите остатки материала перед установкой насоса. (рис. 6)

4 Вставьте насосный агрегат в его корпус. Нажимайте и поворачивайте блок, пока штифт корпуса не войдет в прорезь помпы. Метки разблокировки будут выровнены в разблокированном положении. Нажимайте примерно на 0,5 дюйма (1,3 см), пока стопорный штифт не коснется нижней части первой части стопорного паза.

Не прикладывайте силу к центру ручки для снятия насоса. К каждому штифту следует прикладывать одинаковое усилие, чтобы не сломать рукоятку или не взвести впускной клапан.

5 Поверните насосный блок по часовой стрелке примерно на 30 градусов, пока стопорный штифт корпуса не войдет в зацепление с упором в прорези помпы. Белые метки будут выровнены в заблокированном положении.

6 Втолкните насос примерно на 0,5 дюйма (1,3 см). Нажмите на выступы на выдвинутых запорных выступах. Нажмите на ручку насоса, прикладывая одинаковое усилие к каждому штифту, чтобы обеспечить симметричное открытие золотникового клапана. Убедитесь, что канавка в корпусе насоса входит в зацепление, а штифты рукоятки совмещены с отверстиями в фиксирующих выступах. (рис. 7)

Уплотнительное кольцо насосного блока может препятствовать свободной установке насоса в положение полной посадки. Для сжатия уплотнительного кольца может потребоваться небольшое дополнительное усилие.

7 Затяните крепежный винт рукоятки. Использование инструмента для снятия насоса Hydro-Aire поможет обеспечить одинаковое усилие на рукоятке насоса.

8 Установите на место крышку насоса и включите соответствующие автоматические выключатели. Насос заправляется автоматически, если в соответствующем баке содержится не менее 15 000 фунтов (6 800 кг) топлива.

ОБЗОР
Использование инструмента и процедур, рекомендованных DPD для снятия или установки подкачивающих топливных насосов DC-10 или MD-11, может упростить эту задачу для обслуживающего персонала авиакомпаний. Это также снижает риск дорогостоящего ремонта, который может возникнуть в результате использования неподходящего инструмента или неправильных процедур.

———————————————— —

рекомендуемый инструмент:

рисунок 1:

рисунок 2:

рисунок 3:

Рисунок 4:

Рисунок 5:

Рисунок 6:

Рисунок 7:

Майкл О’Тул
. | только текстовое содержимое AERO | Боинг Главная | Коммерческий
Copyright The Boeing Company. Все права защищены.

Stealth 316 — Снятие топливного насоса

Stealth 316 — Снятие топливного насоса Джефф Люциус

Обзор

Замена топливного насоса — одна из тех задач, которая звучит намного сложнее, чем есть на самом деле. На самом деле, как только вы это сделаете, вы должны чувствовать себя комфортно, меняя его на обочине дороги. Эти инструкции предназначены для новичков, и они вам больше не понадобятся после замены вашего первого топливного насоса Stealth/3000GT. Вам понадобится всего несколько инструментов: крестообразная отвертка № 2; плоская отвертка; рожковый или накидной ключ на 14 мм; рожковый ключ на 19 мм; Головки на 8 и 7 мм и трещотка; и карманный нож с тонким лезвием. Ручной ударный инструмент и молоток могут быть полезны. Бензобак снимать не нужно. Поднятие автомобиля значительно облегчит задачу, но это не обязательно. Самое сложное — это открутить фитинги топливопровода.

Предварительные

Наличие только 1/4 бака или меньше топлива хорошо, но не обязательно. Поднимите машину, если можете — пандусы, подъемник, домкраты. Сложите спинки задних сидений и достаньте вещи из заднего вещевого отсека, включая запасное колесо и оба вещевых отсека. Я также снял ковер (2 пластиковые вставные/выдвижные заглушки возле заднего сиденья) и картонную крышку (2 винта с крестообразным шлицем в каждой петле), чтобы было легче работать в купе. Снимите крышку доступа к узлу насоса с правой стороны пола отсека (4 винта с крестообразным шлицем).

Снимите узел топливного насоса

1. Уменьшите давление в топливопроводе. Отсоедините электрический разъем насоса (к задней части синего двухходового клапана). В электрической схеме и принципиальных схемах это разъем F-16. Нажмите на верхний язычок и потяните его вперед. Теперь попробуйте завести машину. Это не должно.
2. Снимите синий двухходовой клапан. Сдвиньте клапан вверх с монтажной стойки в верхней части узла топливного насоса. Сдвиньте хомут заднего шланга с клапана и снимите шланг с клапана (может помочь скручивание).
3. Снимите топливопровод высокого давления. Находится на конце металлической трубы, выходящей из узла. Похоже, там две гайки (или болт и гайка). «Болт» крепится к металлической трубе и не поворачивается . «Гайка» крепится к резиновому шлангу. Прикрепите накидной ключ на 14 мм (подойдет гаечный ключ с открытым зевом) к неподвижному болту на металлической трубе. Используйте гаечный ключ с открытым зевом на 19 мм, чтобы ослабить гайку на шланге, толкнув (или потянув) ключ наружу (со стороны пассажира) автомобиля. Убедитесь, что «болт» и металлическая труба не двигаются и не изгибаются . Мне было легче работать внутри отсека с ногой на 14-миллиметровом накидном ключе. Как только гайка ослабнет, вы сможете полностью снять ее, многократно скручивая резиновый шланг. Однако будет легче ослабить фитинг на другом конце этого шланга перед бензобаком и над ним. Вот где полезно, если автомобиль поднят. Обе части вращаются на фитинге в передней части шланга. Ослабьте фитинг с помощью ключа на 19.-мм ключ на шланговой «гайке» и ключ на 14 мм на металлической трубе «болт». Болт вращается против часовой стрелки, а гайка по часовой стрелке, когда вы лежите на спине, головой к передней части автомобиля и смотрите на фитинг. Нет необходимости отсоединять этот фитинг; просто ослабьте его. Обязательно надевайте очки или защитные очки при работе под автомобилем.

ПРИМЕЧАНИЕ: В прошлый раз, когда я снимал свой топливный насос, мне было проще оставить линию высокого давления присоединенной к узлу насоса и снять передний конец шланга (возле передней части топливного бака). Затем шланг снимается вместе с узлом. Сборку нужно маневрировать немного больше, чем в процедуре, описанной выше.

4. Снимите узел топливного насоса. Снимите шесть 8-мм гаек в верхней части узла. Насос в сборе теперь готов к подъему. Обратите внимание на три резиновых выступа по краю верхней части сборки. Они являются частью резиновой прокладки, которая проходит между верхней частью сборки и полом отсека. Пальцами убедитесь, что эта прокладка не порвется при снятии узла. Вам придется вращать и наклонять узел, чтобы вытащить его из резервуара.

Снимите и замените насос

1. Слейте топливо из узла. Дайте топливу стечь из верхней и нижней части узла (разумеется, не нанося ущерба окружающей среде). Новый насос подходит? Очистите фильтр от мусора; не повредите экран. Соблюдайте осторожность, чтобы не погнуть провода, крепящие поплавок и датчик нижнего уровня, при работе с узлом.
2. Снимите фильтр. Снимите винт с нижнего кронштейна. Мне пришлось использовать ручной ударный инструмент (Sears PN 47763 или 47762, 20 долларов США), чтобы ослабить его, не снимая головку. Снимите этот кронштейн и резиновую втулку. Перочинным ножом с тонким лезвием (или подобным инструментом) осторожно подденьте шайбу, удерживающую фильтр. Снимите фильтр.
3. Снимите насос. Потяните насос прямо вниз. Его удерживает только резиновое уплотнительное кольцо. Блокирующих деталей нет. Снимите 7-мм гайку и провод с плюсовой клеммы. Снимите гайку и провод с отрицательной клеммы.
4. Переместите детали в новый насос. Положив палец на белую пластиковую деталь в верхней части насоса, осторожно подденьте плоской отверткой (или подобным инструментом) небольшими шагами вокруг детали так, чтобы она двигалась вверх «параллельно», пока не отрывается. Снимите уплотнительное кольцо и другую белую пластиковую деталь. Обратите внимание, что одна или несколько из этих трех частей могли остаться в трубке датчика; если да, то осторожно удалите их. Только вручную Установите эти детали на новый насос. Верхняя часть просто защелкивается. Обратите внимание, что уплотнительное кольцо, которое герметизирует насос в трубке забора топлива, может быть повреждено во время установки и вызвать проблемы с запуском и управляемостью. Mitsubishi не продает это уплотнительное кольцо, но следующее уплотнительное кольцо является заменой: уплотнение впрыска топлива Borg-Warner, деталь № 274571 (1,99 долл. США в Pep Boys, прейскурантная цена 3,99 долл. США), на которое есть перекрестная ссылка NAPA, деталь № 2-12093 комплект уплотнения. 5. Установите новый насос. Подсоедините отрицательный провод. Вставьте насос в всасывающую трубку. Подсоедините положительный провод. Наденьте (очищенный) фильтр и его «шайбу». Поместите резиновую деталь обратно на основание и опорную пластину. Я использовал ручной ударный инструмент, чтобы затянуть винт.

Стандартные разводки проводки на электрическом разъеме узла насоса:
    Черный с красной полосой: Заземление
    Черный: Заземление на раме узла насоса
    Черный с синей полосой: Питание
    Желтый: Указатель уровня топлива
    Желтый с синей полосой: Предупреждение о низком уровне топлива

Переустановите узел насоса

1. Установите узел. Осмотрите узел, чтобы убедиться, что все винты и гайки затянуты, а фильтр и верхняя прокладка (та, что с тремя выступами) чистые. Аккуратно очистите верхнюю часть бака вокруг отверстия. Бензобак внутри в хорошем состоянии? Вставьте сборку в бак. Равномерно затяните шесть 8-мм гаек по схеме, аналогичной гайкам крепления колеса. Я не смог найти характеристики крутящего момента, просто не затягивайте слишком сильно.
2. Снова подсоедините топливопровод высокого давления к насосу. Помните, что «болт» со стороны сборки не вращается и не сгибает металлическую трубку. Теперь затяните другой конец шланга (перед баком), если вы его раньше ослабили. Момент затяжки составляет 25 футо-фунтов (35 Нм) у конца насоса и 22 футо-фунтов (30 Нм) на другом конце, если вы можете понять, как использовать динамометрический ключ для этих деталей.
3. Снова подсоедините клапан и электрический разъем. Снова прикрепите синий двухходовой клапан к его стойке, а также присоедините к нему шланг и хомут. Соедините электрический разъем обратно.
4. Заведите автомобиль и проверьте наличие утечек. Если все в порядке, установите крышку доступа на место, заднее отделение и хвастайтесь заменой топливного насоса. Видите, это было не так уж сложно, не так ли?

Электрическая цепь топливного насоса

Глядя на электрические схемы в руководстве по обслуживанию, я нашел следующий путь тока к насосу для моделей с турбонаддувом.
1) Аккумулятор [+ клемма]
2) Плавкая вставка [30A — клемма 4]
3) Выключатель зажигания [IG1]
4) Универсальный предохранитель [15A — клемма 12]
5) Реле управления двигателем
6) Реле топливного насоса
   6a) Резистор [включается ЭБУ на холостом ходу через реле насоса]
7) Топливный насос
8) Масса шасси [- ] через раму узла топливного насоса к бензобаку к кузову/раме

---

Спинка

Дом

Вперед

За исключением небольших изображений в формате gif и jpg, отображаемые содержимое, изображения, фотографии, текст и мультимедиа защищены авторским правом ©2000-2002 Джеффа Люциуса и K2 Software.
