Содержание

Очистка системы вентиляции картера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Система вентиляции картерных газов – она присутствует во многих бензиновых автомобилях, за счёт неё экология не сильно загрязняется и все отработанные газы посылаются обратно в двигатель автомобиля на догорание, в стареньких автомобилях эту систему переделывают сами люди таким образом, чтобы все шланги вентиляции картерных газов выходили наружу (А связано это всё с тем, что двигатель начинает выпускать загрязнённые картерные газы и если они будут лететь обратно в движок, то они его просто душить от этого будут), из-за такого страдает экология сразу предупреждаем, но у двигателя повышается мощность и ему значительно легче дышать будет.

Примечание!
Чтобы почистить систему картерных газов, Вам будут нужны: Отвёртки, ключи всевозможные и пассатижи!

Краткое содержание:

Где находится система вентиляции картера?

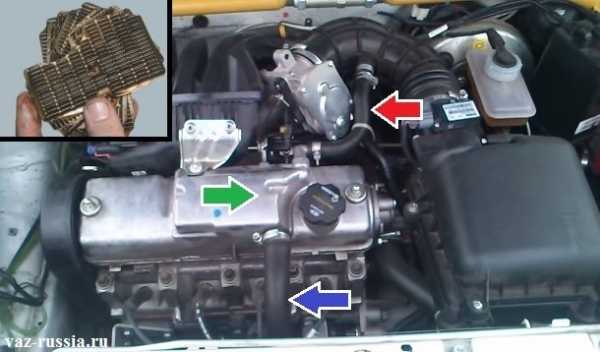

Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Примечание!
Принцип же работы системы вентиляции таков, при работе двигателя, смесь сгорает и по большей степени все уходит в выхлопную трубу, но все же чуть чуть через кольца поршней пары прорываются и в этом случае в работу уже вентиляция вступает, за счёт неё эти пары выходят сперва по нижнему патрубку вентиляции (Указан синей стрелкой на фото выше), затем очищаются фильтром и переходят уже в очищенной форме в верхний шланг, шланг малой ветви вентиляции (Указан красной стрелкой), и тем самым эти недогоревшие пары, летят обратно в двигатель автомобиля, на повторное сгорание, так и работает система вентиляции!

Когда нужно прочищать систему вентиляции картера?
Когда фильтр забивается грязью, когда шланги засоряются, в двигатель начинает лететь вся эта грязь, чтобы грязь не летела, нужно периодически промывать фильтр и шланги внутри чистить тряпочкой, периодичность эта зависит от того, насколько двигатель изношен, в новых движках первые тыс. 50 вообще даже и нечего лезть в систему вентиляции картера, потому что кольца на поршнях целые и особо много паров через них не прорывает в систему, на подношенных двигателях, по чаще рекомендуем, так как операция эта не долгая и вреда от неё никакого нет, только польза (Завод называет цифру 60.000 тыс. км. пробега, это очень много, если Вы хорошо относитесь к своему автомобиля, то чистите систему гораздо чаще, раз в 30.000 тыс. км. примерно).

Как очистить систему вентиляции картера на ВАЗ 2113-ВАЗ 2115?

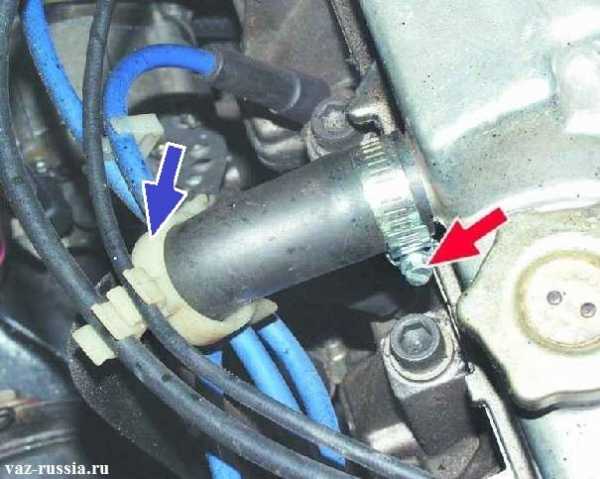

1. В начале снимаются шланги, какие именно к вентиляции картера относятся мы уже в начале статьи говорили, так вот их снять будут нужно и внутри промыть и тряпочкой протереть (Снимаются шланги легко, они хомутами крепятся), если шланги все потресканные, то рекомендуем их сменить на новые.

2. Теперь кончик троса дроссельной заслонки от сектора дроссельного узла отсоедините, более подробно как это сделать, Вы найдёте в статье под названием: «Замена троса дроссельной заслонки», там будет пункт 1 и в нём 4 фотографии, Вам именно 2 и 3 нужна и описание к ним прочтите.

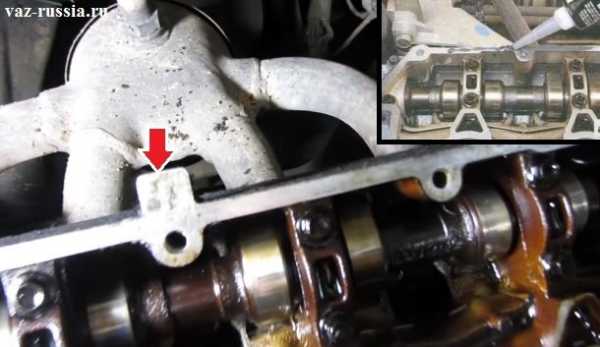

3. Затем гаечным ключом или накидным (Чем удобней, резьбу главное не сорвите), выверните два болта которые к ресиверу кронштейн троса дроссельной заслонки крепят (см. фото 1) и отложите кронштейн вместе с тросом в сторонку, чтобы не мешал он, после чего отверните две гайки которые крышку Головки Блока Цилиндров крепят (см. фото 2), снимите находящиеся под ними металлические шайбы, резиновые втулки (см. фото 3) и в завершение, снимите саму крышку с головки блока цилиндров.

Примечание!
Снятые резиновые втулки проверьте, по необходимости замените на новые если они порваны будут или потеряют свою эластичность, кроме того под крышкой Головки Блока который у Вас снята, будет располагаться резиновая прокладка, она в любом случае подлежит замене на новую, даже если старая ещё по вашему мнению находиться в неплохом состоянии!

4. Как только крышка будет снята, переверните её и внутри неё Вы найдёте два болта, которые крепят корпус маслоотделителя, данные болты будет нужно выкрутить (см. фото 1) и снять корпус (см. фото 2), затем извлеките сам маслоотделитель (Мы его ранее просто фильтром называли) и промойте все его сетки при помощи бензина хорошенько, а так же крышку ГБЦ промойте от налипшей на неё грязи, ну и всё, можете обратно ставить маслоотделитель на своё место, но только при установке, сориентируйте его так, как это на фото 3 и 4 показано чуть ниже.

Дополнительный видео-ролик:
Если решите вывести шланг вентиляции картера в атмосферу (К примеру двигатель износился и тем самым вентиляции душит Ваш мотор), то просмотрите ролик ниже, в нём как раз говориться как это сделать, а так же в нём рассказывается про небольшую доработку, благодаря которой, в двигатель будет лететь исключительно чистый воздух и частички масла туда с гораздо большей вероятностью не попадут.

vaz-russia.com

Система вентиляции картера двигателя с карбюраторм 2105, 2107 Озон

Назначение системы вентиляции картера двигателя автомобилей ВАЗ 2105, 2107

Система вентиляции картера двигателя предназначена для принудительного удаления оттуда картерных газов, образующихся в результате работы двигателя.

Многие автовладельцы зачастую не обращают особое внимание на систему вентиляции картера двигателя автомобиля. А зря. Для нормального, бесперебойного его функционирования она очень необходима.


Устройство системы вентиляции картера

Система вентиляции картерных газов двигателей с карбюраторами 2105, 2107 «Озон» и их модификациями состоит из большой и малой ветвей. Через большую и малую ветвь газы удаляются при повышенных нагрузках, через корпус воздушного фильтра и карбюратор, при невысоких нагрузках удаление происходит через малую ветвь, в карбюратор, и далее в задроссельное пространство.

Схема системы вентиляции картера двигателя автомобиля.

система вентиляции картера двигателя автомобилей ВАЗ 2105, 2107



Принцип действия

Под воздействием разрежения, возникающего в корпусе воздушного фильтра при открытых дроссельных заслонках и высоких оборотах коленчатого вала двигателя, картерные газы высасываются из картера двигателя и принудительно подаются через сапун и шланг вентиляции в полость воздушного фильтра после фильтрующего элемента. Это работает большая ветвь системы вентиляции. Через малую ветвь, в этом случае, происходит дополнительное удаление. Золотник, входящий в малую ветвь вентиляции, находящийся на оси дроссельной заслонки первой камеры, внутри корпуса карбюратора,  увеличивает проходное отверстие для прохождения картерных газов по мере открытия дроссельной заслонки и вращения ее оси.

При работе двигателя на холостом ходу или с небольшими нагрузками дроссельные заслонки либо закрыты, либо слегка приоткрыты, разрежение в корпусе воздушного фильтра слишком мало и вентиляция через большую ветвь происходит вяло, а под закрытыми дроссельными заслонками разрежение довольно велико. Поэтому вентиляция происходит через малую ветвь вентиляции картера. Золотник перекрывает отверстие отвода газов и они проходят лишь через малое калиброванное отверстие, таким образом предотвращается неустойчивая работа двигателя на холостом ходу из-за черезмерного «подсоса» постороннего воздуха в карбюратор.

схема работы золотникового устройства карбюраторов 2105, 2107 Озон



Проверка

1. Проверить действием большую ветвь системы вентиляции невозможно. Необходимо визуально оценить замасленность двигателя — подтекание масла из-под крышки маслозаливной горловины, прокладки клапанной крышки, шлангов вентиляции картера, сальников коленчатого вала, состояние свечей. Помимо этого снимаем крышку корпуса воздушного фильтра и осматриваем полость корпуса и фильтрующий элемент на предмет замасливания.

Конечно все вышеперечисленное может быть проявлением иных неисправностей (износ поршневых колец, неплотно затянуты соединения, износ сальников, отказ свечей), но для начала, перед поиском других неисправностей, стоит провести ревизию системы вентиляции картера, так как ни чего особо сложного в этом нет, а начинать ремонт лучше с самого простого.

2. Проверяем малую ветвь системы вентиляции.

 Надеваем трубку на штуцер шланга малой ветви вентиляции и через нее дуем туда ртом. Воздух должен проходить довольно свободно, если не проходит, значит каналы системы засорены и их необходимо чистить.

Пробуем подуть еще раз и одновременно вращаем ось дроссельной заслонки первой камеры за рычаг. По мере поворачивания оси воздух должен проходить все легче и легче, так как пластмассовый золотник, расположенный на оси, все больше приоткрывает отверстие для прохождения воздуха.

Опять же, если такая продувка затруднена, то необходимо прочистка каналов или золотника на оси в карбюраторе.

штуцер малой ветви вентиляции картера на карбюраторе 2105, 2107 Озон



Ремонт

Ремонт системы вентиляции заключается в прочистке, промывке и продувании ее составных частей. Если этого не сделать вовремя (а по мере износа двигателя система все более и более засоряется), то ждите масло в полости воздушного фильтра и замасленные свечи. Как следствие двигатель начинает работать с перебоями ,троить , плохо пускаться ,  карбюратор перестает поддаваться регулировке , его жиклеры и каналы загрязняются отложениями. Повышается давление в картере и масло начинает сочиться из-под сальников, прокладок, крышки маслозаливной горловины. Вот такая неприглядная картина получается из-за системы, которой мало кто уделяет внимание.

Некоторые кидаются «капиталить» двигатель, обвиняя во всем изношенные кольца, а причина ухудшения  его работы всего лишь в каком-нибудь куске отложений, застрявшем в одной из трубок вентиляции.

1. Снимаем шланги большой и малой ветвей вентиляции картера. Промываем их ацетоном или бензином, затем продуваем сжатым воздухом. Если отложений много и они затвердели проделываем промывку и продувку несколько раз.

2. Разбираем сапун двигателя. Вынимаем трубку, по которой газы отсасываются из картера, снимаем маслоотделитель. Все промываем, протираем и ставим обратно в той последовательности в которой снимали. Если сразу все отложения удалить не удается, то замачиваем снятые детали в ацетоне или бензине на часок.

3. Снимаем корпус воздушного фильтра. Прочищаем в нем каналы системы вентиляции через штуцера, на которые надеваются большой и малый шланги. Продуваем сжатым воздухом.

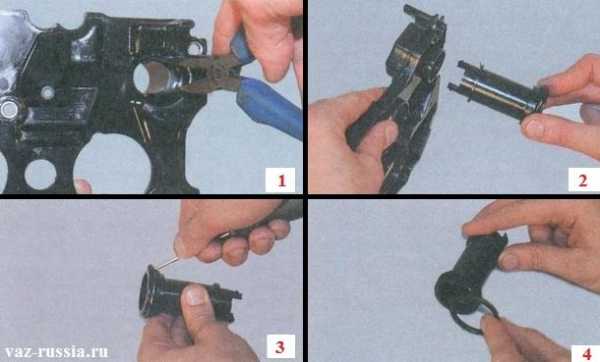

4. Снимаем карбюратор с двигателя. Отсоединяем его нижнюю часть. Вынимаем ось дроссельной заслонки первой камеры. Промываем каналы и отверстия системы вентиляции, золотник. Продуваем сжатым воздухом. Собираем все назад. Если забыли как, смотрите по изображениям.

снятие золотника

Еще пять статей на сайте по двигателям автомобилей ВАЗ

— Двигатели автомобилей ВАЗ.

— Запуск карбюраторного двигателя автомобиля в мороз.

— Первичная диагностика неисправностей карбюраторного двигателя легкового автомобиля.

— Устранение провалов, рывков, подергиваний в работе карбюраторного двигателя.

— Применяемость свечей зажигания для двигателей автомобилей ВАЗ.

twokarburators.ru

Прочистка вентиляции картера 2108, 2109, 21099




Загрязнение системы вентиляции картера двигателя на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности удаления из него картерных газов в карбюратор и далее в цилиндры для дожигания. Как следствие – в картере возрастает давление.

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

— Прочищаем сапун

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

— Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

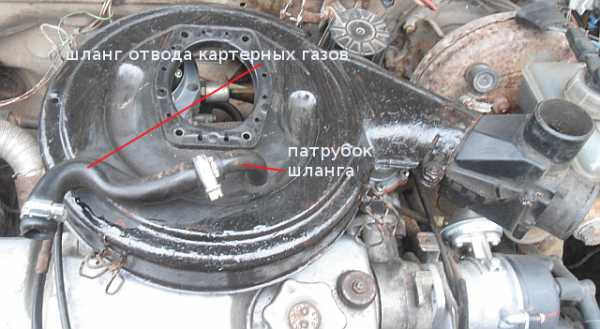

— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

шланг отвода картерных газов в корпус воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

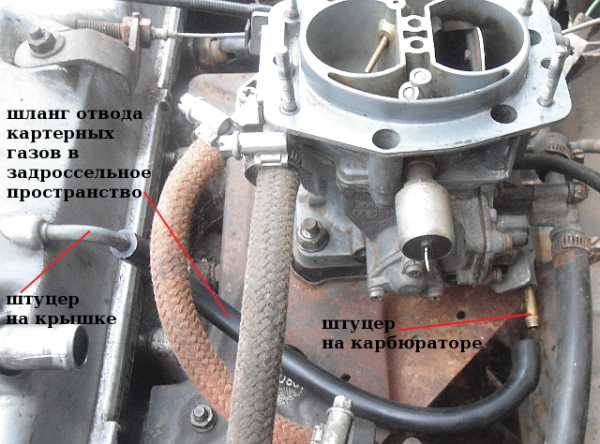

— Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

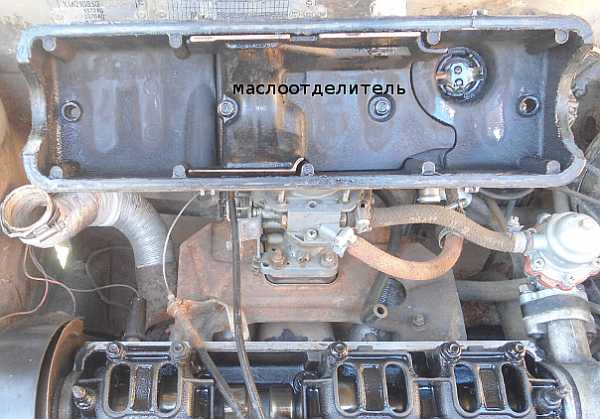

— Прочищаем маслоотделитель

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

прочистка канала и штуцера отвода картерных газов за дроссель на карбюраторе Солекс медной проволокой

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Примечания и дополнения

— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Система вентиляции картера двигателя 2108, 21081, 21083, схема

— Система вентиляции картера двигателя 2111, схема

— Прогорел клапан, признаки, причины

twokarburators.ru

Очистка системы вентиляции картера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
На сегодняшний день очистка системы вентиляции картера, играет очень важную роль для вашего автомобиля. Поэтому специально для вас мы подготовили статью, из которой вы узнаете для себя, как нужно правильно очищать систему вентиляции картера на карбюраторных автомобилях «Самарского» семейства.

Примечание!
Перед началом замены, обязательно запаситесь керосином, чистой тряпкой, инструментами и емкостью в которой будет производиться чистка деталей системы!

Краткое содержание:

Когда нужно очищать систему вентиляции картера?
Как и у любой другой системы, у системы вентиляции есть периодичность очистки, она заключается в следующем:

Систему вентиляции картера необходимо прочищать, при каждом наступлении 60.000 тысяч километров пробега.

Или же при засорении системы, которое будет сопровождаться повышением давления в картере двигателя. Из-за повышенного давления в системе, двигатель у автомобиля будет замасливаться, то есть масло начнёт течь через сальники и различного рода прокладки двигателя тем самым загрязняя его.

Как очистить систему вентиляции картера на ВАЗ 2108-ВАЗ 21099?

Подготовка к очистке:

1) В начале снимите корпус воздухофильтра с автомобиля. (Инструкцию по снятию корпуса вы найдёте в статье: «Замена корпуса воздушного фильтра»)

2) Далее переберитесь к шлангу который располагается на крышки головки блока. Подобравшись к шлангу, разожмите и затем отсоедините пластмассовый держатель проводов указанный синей стрелкой. Следом отверткой ослабьте затяжку хомута, на затяжной винт указывает красная стрелка.

3) Теперь отверните центральную гайку которая крепит кронштейн привода акселератора, а после чего отверните две боковых гайки крепления самой крышки головки блока.

Примечание!
Когда гайка крепящая центральный кронштейн будет откручена, снимите кронштейн с головки блока и вследствие чего оставьте висеть его на тросе привода акселератора!

4) И в завершение снимите крышку головки блока цилиндров.

Очистка системы вентиляции картера:

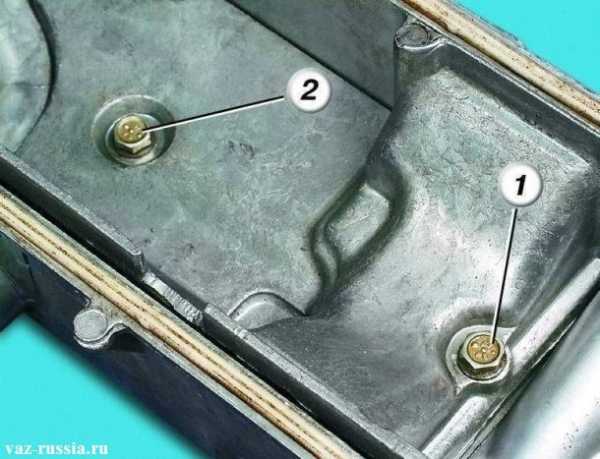

1) Сперва отверните два болта один из которых короткой длинный (Цифра 2), а другой длинный (Цифра 1). Располагаются болты внутри крышки, а крепят они маслоотделитель.

Примечание!
Под обоими болтами располагаются шайбы, поэтому постарайтесь не потеряйте их!

2) Затем снимите корпус маслоотделителя, с внутренней стороны крышки.

3) Далее извлеките пакет сеток из крышки головы.

Примечание!
Когда корпус маслоотделителя, пакет сеток и сама головка блока цилиндров будут сняты, тщательно промойте их керосином!

4) Когда сетки будут промыты, установите их на своё место и после чего поверните их таким образом, чтобы они в крышке маслоотделителя стояли все ровно и чтобы с одной стороны они упирались в выступы (Фото под цифрой 1), а с другой стороны чтобы было оставлено место под болт крепления корпуса маслоотделителя (Фото под цифрой 2).

Примечание!
После того как сетки будут установлены как надо, установите корпус маслоотделителя на место и заверните один коротки и другой длинный болт его крепления!

5) И под завершение операции, проверьте состояние у прокладки крышки головы. Если прокладка будет деформирована или сильно обжата, то в таком случае замените её на новую.

Примечание!
Когда все операции по очистке будут завершены, установите все ранее снятые детали в обратном порядке снятию!

vaz-russia.com

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Система вентиляции картера – нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу.

Примечание!
Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Краткое содержание:

Из чего состоит система вентиляции картера?
Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера?
Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:
1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

крышка гбц

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание!
Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

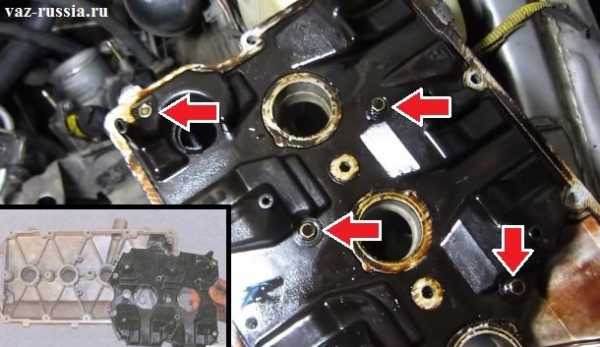

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание!
Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка:
Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик:
Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

vaz-russia.com

Система вентиляции картера двигателей 2108, 21081, 21083 с карбюратором Солекс

Назначение системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 231099

Система вентиляции картерных газов двигателей 2108, 21081, 21083 с карбюратором 2108, 21081, 21083 Солекс и его модификациями предназначена для принудительного удаления скопления различного вида газов, возникающих в результате работы двигателя, из его картера.

Устройство системы вентиляции картера двигателя

1. Полость корпуса воздушного фильтра.
2. Карбюратор.
3. Шланг отведения картерных газов в полость корпуса воздушного фильтра.
4. Патрубок шланга отвода картерных газов в задроссельное пространство.
5. Шланг отвода картерных газов в задроссельное пространство.
6. Маслоотделитель.
7. Вытяжной шланг картерных газов.
8. Калиброванное отверстие.

схема системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099

Принцип действия

Отработанные газы, прорвавшиеся в картер двигателя, водяные пары, иные токсичные вещества удаляются из картера через систему вентиляции. На холостом ходу, когда дроссельная заслонка закрыта, они засасываются в задроссельное пространство карбюратора, благодаря имеющемуся там сильному разрежению, через вытяжной шланг картерных газов (7), маслоотделитель (6) под клапанной крышкой, вытяжной шланг отведения картерных газов в задроссельное пространство (5).

В штуцере канала отведения картерных газов карбюратора 2108, 21081, 21083 Солекс выполнено калиброванное отверстие 1.5 мм (8), для уменьшения разрежения в задроссельном пространстве вследствии попадания туда картерных газов и уменьшения влияния его на работу двигателя автомобиля на холостом ходу.

При нажатой педали «газа» и увеличения разрежения в камерах карбюратора, вытяжка картерных газов идет через шланг отведения картерных газов в корпус воздушного фильтра и далее через камеры карбюратора в цилиндры двигателя.

Ремонт

Необходимо периодически осматривать элементы системы вентиляции картерных газов на предмет их загрязнения. Так как по причине их полного или частичного загрязнения, скопившиеся в картере газы не могут быть удалены и возрастающее там давление начнет выгонять масло через уплотнения двигателя и в корпус воздушного фильтра.

Поэтому снимаем шланги, снимаем клапанную крышку и установленный в ней маслоотделитель, промываем все бензином, продуваем сжатым воздухом.

Штуцер на карбюраторе, вместе с каналом отвода газов продуваем сжатым воздухом и если возникает необходимость прочищаем медной проволокой. Подробнее см. «Прочистка системы вентиляции картера двигателя 2108, 21081, 21083».

Еще пять статей на сайте по двигателям ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобиле ВАЗ 2108, 2109, 21099.

— Измерение компрессии в цилиндрах карбюраторного двигателя.

— Расход топлива автомобилей ВАЗ с карбюраторными двигателями.

— Калильное зажигание на двигателях автомобилей ВАЗ 2108, 2109, 21099.

— Двигатели автомобилей ВАЗ.

twokarburators.ru

Система вентиляции картера двигателя: неисправности, проверка

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичное его работе, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation).

Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании.

В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.



Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими…

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

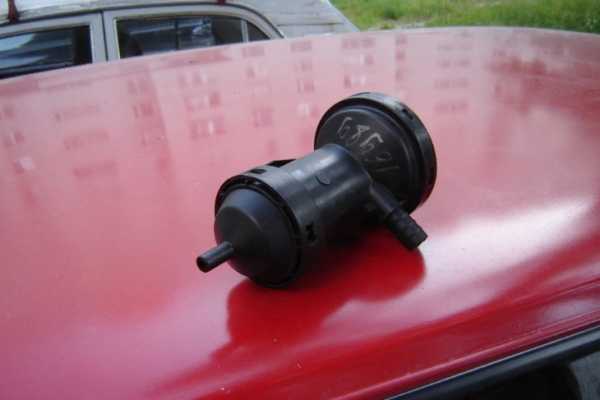

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара.

При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

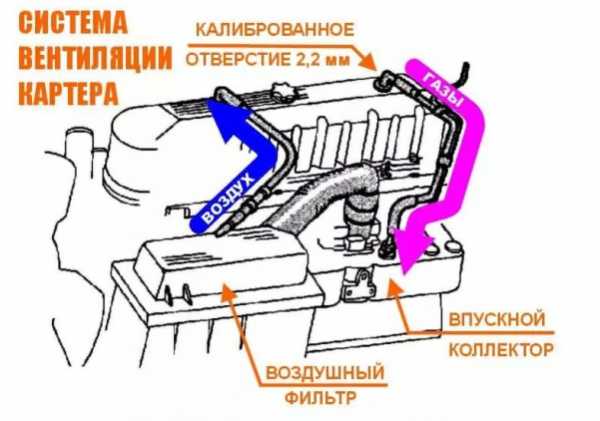

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе.

Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

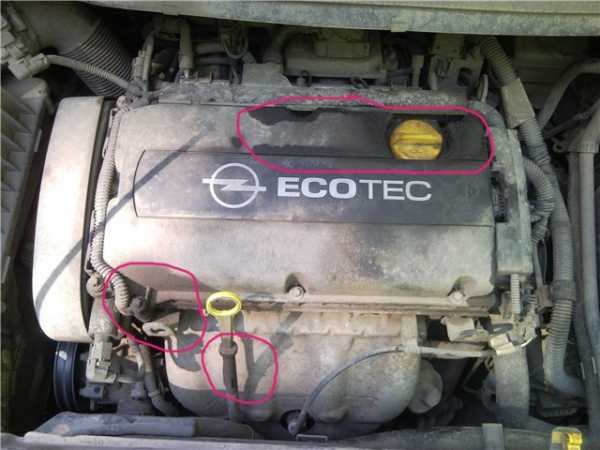

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

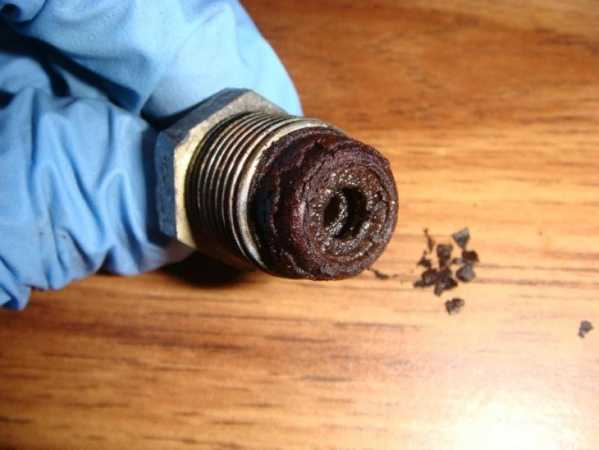

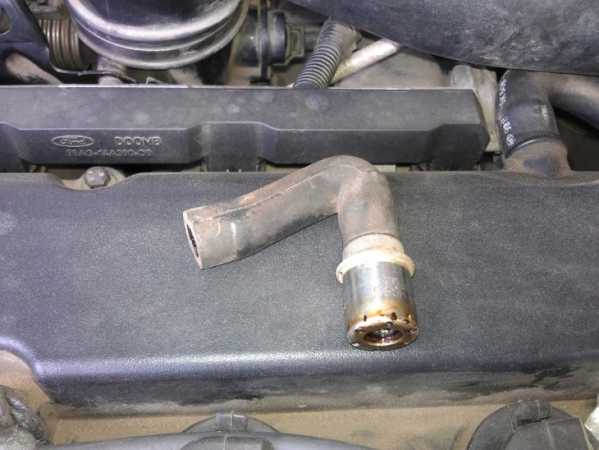

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.

В заключении.

При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

avtoexperts.ru
