Система рулевого управления – Рулевое управление автомобиля: устройство, виды и требования

Содержание

Рулевое управление автомобиля

Механизмы управления автомобиля — это механизмы, которые предназначены обеспечивать движение автомобиля в нужном направлении, и его замедление или остановку в случае необходимости. К механизмам управления относятся рулевое управление и тормозная система автомобиля.

Рулевое управление автомобиля — это совокупность механизмов, служащих, для поворота управляемых колес, обеспечивает движение автомобиля в заданном направлении. Передачу усилия поворота рулевого колеса к управляемым колесам обеспечивает рулевой привод. Для облегчения управления автомобилем  применяют усилители руля, которые делают поворот руля легким и комфортным.

 Устройство рулевого управления:

1 — поперечная тяга; 2 — нижний рычаг; 3 — поворотная цапфа; 4 — верхний рычаг; 5 — продольная тяга; 6 — сошка рулевого привода; 7 — рулевая передача; 8 — рулевой вал; 9 — рулевое колесо.

Принцип работы рулевого управления

Каждое управляемое колесо установлено на поворотном кулаке, соединенном с передней осью посредством шкворня, который неподвижно крепится в передней оси. При вращении водителем рулевого колеса усилие передается посредством тяг и рычагов на поворотные кулаки, которые поворачиваются на определенный угол (задает водитель), изменяя направление движения автомобиля.

 Механизмы управления, устройство

Рулевое управление состоит из следующих механизмов :

1. Рулевой механизм — замедляющая передача, преобразовывающая вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу.
2. Рулевой привод — система тяг и рычагов, осуществляющая в совокупности с рулевым механизмом поворот автомобиля.
3. Усилитель рулевого привода (не на всех автомобилях) — применяется для уменьшения усилий, необходимых для поворота рулевого колеса.

Устройство рулевого управления

1 – Рулевое колесо; 2 – корпус подшипников вала; 3 — подшипник; 4 – вал колеса рулевого управления; 5 – карданный вал рулевого управления; 6 – тяга рулевой трапеции; 7 — наконечник;   8 — шайба; 9 – палец шарнирный; 10 – крестовина карданного вала; 11 – вилка скользящая; 12 – наконечник цилиндра; 13 – кольцо уплотнительное; 14 – гайка наконечника; 15 — цилиндр; 16 –поршень со штоком; 17 – кольцо уплотнительное; 18 – кольцо опорное; 19 — манжета; 20 – кольцо нажимное; 21 — гайка; 22 – муфта защитная; 23 – тяга рулевой трапеции; 24 — масленка; 25 – наконечник штока; 26 – кольцо стопорное; 27 — заглушка; 28 – пружина; 29 – обойма пружины; 30 – кольцо уплотнительное; 31 – вкладыш верхний; 32 – палец шаровый; 33 – вкладыш нижний; 34 — накладка; 35 – муфта защитная; 36 – рычаг поворотного кулака; 37 – корпус поворотного кулака.

Устройство рулевого привода:

1 – корпус золотника; 2 – кольцо уплотнительное; 3 – кольцо плунжеров подвижное; 4 — манжета; 5 – картер рулевого механизма; 6 — сектор; 7 – пробка заливного отверстия; 8 — червяк; 9 – боковая крышка картера; 10 — крышка; 11 – пробка сливного отверстия; 12 – втулка распорная; 13 – игольчатый подшипник; 14 – сошка рулевого управления; 15 – тяга сошки рулевого управления; 16 – вал рулевого механизма; 17 — золотник; 18 — пружина; 19 — плунжер; 20 – крышка корпуса золотника.

Бак масляный. 1 – Корпус бачка; 2 — фильтр; 3 – корпус фильтра; 4 – клапан перепускной; 5 — крышка; 6 — сапун; 7 – пробка заливной горловины; 8 — кольцо;  9 – шланг всасывающий.

Насос усилительного механизма. 1 – крышка насоса; 2 — статор; 3 — ротор; 4 — корпус; 5 – игольчатый подшипник; 6 — проставка; 7 — шкив; 8 — валик; 9 — коллектор; 10 – диск распределительный.

Принципиальная схема. 1 – трубопроводы високого давления; 2 – механизм рулевой; 3 – насос усилительного механизма; 4 – шланг сливной; 5 – бак масляный; 6 – шланг всасывающий;   7 – шланг нагнетательный; 8 – механизм усилительный; 9 – шланги.

Рулевое управление автомобиля КамАЗ

1 — корпус клапана управления гидроусилителем; 2 — радиатор; 3 — карданный вал; 4 — рулевая колонка; 5 — трубопровод низкого давления; 6 — трубопровод высокого давления; 7— бачок гидросистемы; 8— насос гидроусилителя; 9 — сошка; 10 — продольная тяга; 11 — рулевой механизм с гидроусилителем; 12 — корпус углового редуктора.

Механизм рулевого управления автомобиля КамАЗ :

1 — реактивный плунжер; 2— корпус клапана управления; 3 — ведущее зубчатое колесо; 4 — ведомое зубчатое колесо; 5, 22 и 29— стопорные кольца; 6 — втулка; 7 и 31 — упорные колы к», 8 — уплотнительное кольцо; 9 и 15 — бинты; 10 — перепускной клапан; 11 и 28 — крышки; 12 — картер; 13 — поршень-рейка; 14 — пробка; 16 и 20— гайки; 17 — желоб; 18 — шарик; 19 — сектор; 21 — стопорная шайба; 23 — корпус; 24 — упорный подшипник; 25 — плунжер; 26 — золотник; 27— регулировочный винт; 30— регулировочная шайба; 32— зубчатый сектор вала сошки.

Рулевое управление автомобиля ЗИЛ;

1 — насос гидроусилителя; 2 — бачок насоса; 3 — шланг низкого давления; 4 — шланг высокого давления; 5 колонка; 6 — контактное устройство сигнала; 7 — переключатель указателей поворота; 8 карданный шарнир; 9 — карданный вал; 10 — рулевой механизм; 11 — сошка.

Рулевое управление автомобиля МАЗ-5335:

1 — продольная рулевая тяга; 2— гидроусилитель рулевого привода; 3 — сошка; 4 — рулевой механизм; 5— карданный шарнир привода рулевого управления; 6 — рулевой вал; 7— рулевое колесо; 8 — поперечная рулевая тяга; 9— левый рычаг поперечной рулевой тяги; 10 — поворотный рычаг.

www.autoezda.com

Назначение и общее устройство рулевого управления автомобиля

Рулевое управление служит для изменения направления движения автомобиля. Изменяют направление при помощи поворота передних направляющих колес.

В рулевое управление входят рулевой механизм и рулевой привод.

Рулевой механизм

Рулевой механизм служит для передачи усилия от рулевого колеса к рулевой сошке.

Рулевой механизм состоит из рулевого колеса 9, рулевого вала 10, рулевой колонки 8, картера 6 с рулевой передачей и вала 5 рулевой сошки 4.

Рис. Схема рулевого управления: 1 — поворотный кулак; 2 — верхний рычаг левого поворотного кулака; 3 — продольная рулевая тяга; 4 — рулевая сошка; 5 — вал рулевой сошки; 6 — картер рулевого механизма; 7 — червяк; 8 — рулевая колонка; 9 — рулевое колесо; 10 — рулевой вал; 11 — ролик; 12 — поперечная рулевая тяга; 13 — наконечник поперечной тяги; 14 — нижняя тяга

На автомобилях применяются главным образом следующие типы рулевых передач: глобоидальный червяк с двух- или с трехгребневым роликом и червяк с боковым сектором.

Рулевая передача, состоящая из глобоидального червяка и ролика, устроена следующим образом. На нижнем конце рулевого вала 8 напрессован глобоидальный червяк 5 (червяк со специальной резьбой). Опорами для червяка служат два роликоподшипника 3. С червяком зацепляется своими гребнями ролик 10, сидящий на шариковых 14 или на игольчатых подшипниках на оси 15, смонтированной в прорези головки 16 вала 11 рулевой сошки 17.

Рис. Рулевая передача с глобоидальным червяком и двухгребневым роликом (автомобили ГАЗ-63 и ГАЗ-51 А): 1 — нижняя крышка картера; 2 — регулировочные прокладки; 3 — роликоподшипник червяка; 4 — картер; 5 — глобоидальный червяк; 6 — пробка заливного отверстия; 7 — верхняя крышка картера; 8 — рулевой вал; 9 — роликоподшипник вала сошки; 10 — двухгребневый ролик; 11 — вал рулевой сошки; 12 — бронзовая втулка; 13 — сальниковое уплотнение; 14 — шарикоподшипник ролика; 15 — ось ролика; 16 — головка вала сошки; 17 — рулевая сошка

При вращении рулевого колеса червяк заставляет находящийся с ним в зацеплении ролик вместе с рулевой сошкой поворачиваться относительно оси вала сошки. Вогнутая форма червяка обеспечивает правильное зацепление пары червяк — ролик в различных положениях рулевой сошки. Установка ролика на подшипниках качения уменьшает потери на трение и износ (при вращении червяка ролик не скользит по поверхности его резьбы, а перекатывается).

Рис. Рулевая передача с цилиндрическим червяком и боковым сектором (автомобили КрАЗ-214 и КрАЗ-219): 1 — сальниковое уплотнение подшипников червяка; 2 — роликоподшипник червяка; 3 — цилиндрический червяк; 4 — рулевой вал; 5 — пробка заливного отверстия; 6 — регулировочные прокладки; 7 — картер; 8 — боковой сектор; 9 — игольчатые подшипники; 10 — пробка сливного отверстия; 11 — сальник; 12 — рулевая сошка

Рулевая передача, состоящая из червяка и бокового сектора, показана на рисунке. Для этой передачи применяется цилиндрический червяк 3. Червяк напрессован на рулевой вал 4 и опирается на два роликоподшипника 2. Червяк находится в зацеплении со спиральными зубьями бокового сектора 8, который выполнен заодно с валом рулевой сошки и вращается в картере 7 на двух игольчатых подшипниках 9. Такого типа передачи применяются на автомобилях большой грузоподъемности, где через рулевое управление передаются большие усилия.

Рулевые передачи размещаются в литом картере, заполненном, маслом. В картере имеются обычно два отверстия: верхнее, закрытое пробкой 5, для заливки масла и нижнее, закрытое пробкой 10, для слива масла. Картер рулевого механизма крепится при помощи болтов к раме автомобиля.

Для обеспечения нормальной работы рулевой передачи в ней регулируются осевой зазор червяка в подшипниках и правильность зацепления передаточной пары.

Рулевая передача значительно облегчает работу водителя. Однако на автомобилях большой грузоподъемности усилие, которое должен прикладывать водитель к рулевому колесу, бывает настолько велико, что уменьшить его, только увеличив передаточное число в рулевой передаче, не удается. Поэтому на автомобилях типа КрАЗ-214 применяются специальные устройства — усилители рулевого управления, которые облегчают управление автомобилем и резко снижают усилие, необходимое для поворота рулевого колеса.

Рулевой привод

Рулевой привод служит для передачи усилия от рулевого механизма к управляемым колесам. Он состоит из рулевой сошки 1, продольной рулевой тяги 7, верхнего рычага 11 левого поворотного кулака, правого и левого нижних рычагов 24 поворотных кулаков 25 и поперечной рулевой тяги 14. Перечисленные детали соединены между собой шарнирно.

Рулевая сошка одним концом жестко связана с наружным концом вала, а другим через продольную рулевую тягу 7 шарнирно соединена с верхним рычагом 11 поворотного кулака 25 левого колеса. Крепление рулевой сошки к валу осуществляется на мелких конусных шлицах при помощи гайки.

Продольная рулевая тяга соединяется с рулевой сошкой и рычагом поворотного кулака при помощи шаровых пальцев 2, закрепленных на концах сошки и рычага. Шаровые пальцы входят в наконечники 5 продольной рулевой тяги, в которых установлены сухари 8. Сухари охватывают шаровые пальцы, под действием сжимающих пружин 4. Пробки 9, ввернутые в наконечники продольной рулевой тяги, дают возможность регулировать затяжку пружин и предохраняют пружины и сухари от выпадания из наконечников тяги. Чтобы пробки не могли самопроизвольно отвертываться, их шплинтуют. Ограничители 3 ограничивают предельное сжатие пружин сухарей при их регулировке. Наличие пружин в соединениях тяг способствует смягчению ударов, передающихся от колес автомобиля. Для защиты шаровых пальцев и сухарей от пыли и грязи места прохода шаровых пальцев в. наконечники тяг закрываются уплотнительными кольцами 10. Смазка к шаровым пальцам и сухарям подводится через масленки 6, установленные на наконечниках продольной рулевой тяги.

Рис. Рулевой привод (автомобиль ГАЗ-51А): 1 — рулевая сошка; 2 — шаровой палец; 3 — ограничитель пружин; 4 — пружина; 5 — наконечник продольной рулевой тяги; 6 и 19 — масленки; 7 — продольная рулевая тяга; 8 — сухари шарового пальца; 9 — пробка; 10 — уплотнительное кольцо; 11 — верхний рычаг поворотного кулака; 12 — гайка крепления рычага поворотного кулака; 13 — ограничитель поворота колес; 14 — поперечная рулевая тяга; 15 — наконечник поперечной рулевой тяги 16 — козырек уплотнительного кольца; 17 — стяжные болты; 18 — конический палец; 20 — пружина; 21 — шайба; 22 — пята конического пальца; 23 — вкладыш конического пальца; 24 — нижний рычаг поворотного кулака; 25 — поворотный кулак

Рычаги поворотных кулаков устанавливаются в отверстиях вилок кулаков на шпонках и крепятся гайками 12, которые затем шплинтуются. Рычаги поворотных кулаков автомобилей с ведущим передним мостом выполняются заодно с крышками подшипников шкворней. Соединение поперечной рулевой тяги с рулевыми рычагами выполнено также шарнирно. Наконечники крепятся на поперечной рулевой тяге при помощи резьбы (с одной стороны правая, с другой — левая) и стяжными болтами 17. Вращением этих наконечников можно изменять длину тяги и тем самым регулировать схождение передних колес.

Для соединения поперечной рулевой тяги с рычагами поворотных кулаков колес используются обычно саморегулирующиеся конические шарнирные соединения. Палец 18 поворотного рычага конической поверхностью прижимается к вкладышу 23 усилием пружины. 20. Вкладыш устанавливается в наконечник поперечной рулевой тяги и от повертывания стопорится винтом, входящим в паз вкладыша. Прижимная пружина верхним концом упирается в пяту 22 пальца, а нижним — в шайбу 21, закрепленную в наконечнике стопорным кольцом. По мере износа конических поверхностей пальца и вкладыша зазор между трущимися поверхностями выбирается перемещением пальца в осевом направлении под действием прижимной пружины.

На автомобилях повышенной проходимости шарнирное соединение поперечной рулевой тяги осуществляется с помощью пальцев и бронзовых втулок. Поперечная рулевая тяга таких автомобилей имеет вильчатые наконечники.

Правильным поворотом направляющих колес является только такой поворот автомобиля, при котором его колеса будут катиться по дороге без скольжения. А это возможно лишь в том случае, если направляющие колеса при повороте автомобиля будут поворачиваться на различные углы, причем внутреннее по отношению к центру поворота колесо должно поворачиваться на больший угол, чем наружное.

Одновременность поворота направляющих колес на необходимые углы обеспечивается рулевой трапецией, которую составляют передняя ось, рулевые рычаги и поперечная рулевая тяга. Правильные соотношения сторон и углов рулевой трапеции выбираются при конструировании автомобиля.

ustroistvo-avtomobilya.ru

Рулевое управление: назначение и виды

Рулевое управление служит для обеспечения движения автомобиля в заданном водителем направлении. Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм служит для увеличения и передачи на рулевой привод усилия, прилагаемого водителем к рулевому колесу. В легковых автомобилях в основном применяются рулевые механизмы червячного и реечного типа.

К достоинствам механизма «червяк-ролик» относятся: низкая склонность к передаче ударов от дорожных неровностей, большие углы поворота колес, возможность передачи больших усилий. Недостатками являются большое количество тяг и шарнирных сочленений с вечно накапливающимися люфтами, «тяжелый» и малоинформативный руль. Минусы в итоге оказались весомее плюсов. На современных автомобилях такие устройства практически не применяют.

Самый распространенный на сегодняшний день – реечный рулевой механизм. Малая масса, компактность, невысокая цена, минимальное количество тяг и шарниров – все это обусловило широкое применение. Механизм «шестерня-рейка» идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. Однако тут есть и минусы: из-за простоты конструкции любой толчок от колес передается на руль. Да и для тяжелых машин такой механизм не совсем подходит.

Рулевая трапеция

Рулевой привод предназначен для передачи усилия от рулевого механизма на управляемые колеса, обеспечивая при этом их поворот на неодинаковые углы. Если оба колеса повернуты на одинаковую величину, внутреннее колесо будет скрестись по дороге (скользить боком) что будет снижать эффективность рулевого управления. Это скольжение, которое также создает дополнительный нагрев и износ колеса, может быть устранено с помощью поворота внутреннего колеса на больший угол, чем угол поворота внешнего колеса. При движении на повороте каждое из колес описывает свою окружность отличную от другой, причем внешнее (дальнее от центра поворота) колесо движется по большему радиусу, чем внутреннее. А, так как центр поворота у них общий, то соответственно внутреннее колесо необходимо повернуть на больший угол, чем внешнее. Это обеспечивается конструкцией так называемой «рулевой трапеции», которая включает в себя поворотные рычаги и рулевые тяги с шарнирами. Необходимое соотношение углов поворота колес обеспечивается подбором угла наклона рулевых рычагов относительно продольной оси автомобиля и длины рулевых рычагов и поперечной тяги.

Содержание статьи

Рулевой механизм червячного типа

Червячный тип рулевого управления

Рулевой механизм червячного типа состоит из:
– рулевого колеса с валом,
– картера червячной пары,
– пары «червяк-ролик»,
– рулевой сошки.

В картере рулевого механизма в постоянном зацеплении находится пара «червяк-ролик». Червяк есть ни что иное, как нижний конец рулевого вала, а ролик, в свою очередь, находится на валу рулевой сошки. При вращении рулевого колеса ролик начинает перемещаться по винтовой нарезке червяка, что приводит к повороту вала рулевой сошки.

Червячная пара, как и любое другое зубчатое соединение, требует смазки, и поэтому в картер рулевого механизма заливается масло, марка которого указана в инструкции к автомобилю. Результатом взаимодействия пары «червяк-ролик» является преобразование вращения рулевого колеса в поворот рулевой сошки в ту или другую сторону. А далее усилие передается на рулевой привод и от него уже на управляемые (передние) колеса. В современных автомобилях применяется безопасный рулевой вал, который может складываться или ломаться при ударе водителя о рулевое колесо во время аварии во избежание серьезного повреждения грудной клетки.

Рулевой привод, применяемый с механизмом червячного типа включает в себя:
– правую и левую боковые тяги,
– среднюю тягу,
– маятниковый рычаг,
– правый и левый поворотные рычаги колес.

Каждая рулевая тяга на своих концах имеет шарниры, для того чтобы подвижные детали рулевого привода могли
свободно поворачиваться относительно друг друга и кузова в разных плоскостях.

Реечный рулевой механизм

Механизм реейчного типа (шестерня-рейка)

В рулевом механизме «шестерня – рейка» усилие к колесам передается с помощью прямозубой или косозубой шестерни, установленной в подшипниках, и зубчатой рейки, перемещающейся в направляющих втулках. Для обеспечения беззазорного зацепления рейка прижимается к шестерне пружинами. Шестерня рулевого механизма соединяется валом с рулевым колесом, а рейка — с двумя поперечными тягами, которые могут крепиться в середине или по концам рейки. Данные механизмы имеют небольшое передаточное число, что дает возможность быстро поворачивать управляемые колеса в требуемое положение. Полный поворот управляемых колес из одного крайнего положения в другое осуществляется за 1,75…2,5 оборота рулевого колеса.

Рулевой привод состоит из двух горизонтальных тяг и поворотных рычагов телескопических стоек передней подвески. Тяги соединяются с поворотными рычагами при помощи шаровых шарниров. Поворотные рычаги приварены к стойкам передней подвески. Тяги передают усилие на поворотные рычаги телескопических стоек подвески колес и соответственно поворачивают их вправо или влево.

Основные неисправности рулевого управления

Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары («червяк-ролик» или «шестерня-рейка») или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя.

Уход за рулевым управлением

Всем известно выражение: «Лучшее лечение это – профилактика». Поэтому каждый раз, общаясь со своим автомобилем снизу (на смотровой яме или эстакаде), одним из первых дел следует проверить элементы рулевого привода и механизма. Все защитные резинки должны быть целы, гайки зашплинтованы, рычаги в шарнирах не должны болтаться, элементы рулевого управления не должны иметь механических повреждений и деформаций. Люфты в шарнирах привода легко определяются, когда помощник покачивает рулевое колесо, а вы на ощупь, по взаимному перемещению сочлененных деталей, находите неисправный узел. К счастью времена всеобщего дефицита прошли, и есть возможность приобрести качественные детали, а не те многочисленные подделки, которые выходят из строя через неделю эксплуатации, как это было в недавнем прошлом.

Решающую роль в долговечности деталей и узлов автомобиля играют стиль вождения, состояние дорог и своевременное обслуживание. Все это влияет и на срок службы деталей рулевого управления. Когда водитель постоянно дергает руль, крутит его на месте, прыгает по ямам и устраивает гонки по бездорожью – происходит интенсивный износ всех шарнирных соединений привода и деталей рулевого механизма. Если после «жесткой» поездки ваш автомобиль при движении стало уводить в сторону, то в лучшем случае вы обойдетесь регулировкой углов установки передних колес, ну а в худшем – затраты будут более ощутимы, так как придется заменить поврежденные детали. После замены любой из деталей рулевого привода или при уводе автомобиля от прямолинейного движения необходимо отрегулировать «сход-развал» передних колес. Работы по этим регулировкам следует проводить на стенде автосервиса с использованием специального оборудования.

avtonov.info

Как работает система рулевого управления

Система рулевого управления позволяет поворачивать колеса автомобиля при вращении рулевого колеса. При этом обод рулевого колеса поворачивается на больший угол, чем колесные диски.

Эта система позволяет водителю прикладывать меньше усилий для управления тяжеловесным автомобилем. При повороте из крайнего левого положения в крайнее правое положение обод колеса диаметром 380мм проходит путь в 5м, при этом ребро колеса смещается всего на 300мм. Если бы водителю пришлось прикладывать усилия для поворота самого колеса, он должен был бы давить на него в 16 раз сильнее.

Усилие, требуемое для поворота рулевого колеса, передается колесам с помощью системы поворотных рычагов. Эти рычаги позволяют перемещать колеса вверх и вниз для работы подвески без изменения угла поворота.

Так выглядит обычная реечная передача, в которой рейка напрямую взаимодействует с рычагами колес.

При движении на повороте такая передача обеспечивает больший угол поворота внутреннего переднего колеса, которое отклоняется от стандартного положения сильнее, чем внешнее.

Шарниры должны быть тщательно подогнаны друг к другу, в противном случае колеса будут болтаться, и управление будет неточным.

В настоящее время часто используются системы рулевого управления двух типов, включающие в себя реечную передачу или коробку рулевого механизма.

В больших автомобилях любая система снабжена усилителем, чтобы водителю было легче поворачивать рулевое колесо.

Система рулевого управления с реечной передачей

Реечная передача

Зубчатый валик плотно соприкасается с рейкой так, чтобы между зубьями не оставалось зазоров. Это позволяет управлять движением колес с большой точностью.

В основании колонки рулевого управления есть разъем с небольшой шестерней, зубья которой соприкасаются с зубьями рейки (длинной пластины с поперечными засечками).

Вращаясь, шестерня перемещается по рейке из стороны в сторону. Концы рейки соединены с колесами поперечной рулевой тягой.

Это очень простая система с немногочисленными подвижными деталями, которые редко смещаются или изнашиваются, поэтому управление производится с большой точностью.

Карданный шарнир в колонке рулевого управления, соединенный с рейкой, не позволяет водителю слишком сильно выворачивать руль.

Система рулевого управления с коробкой рулевого механизма

В основании колонки рулевого управления есть коробка с червячной шестерней. Червячный вал представляет собой цилиндр с резьбой, похожий на короткий винт. При вращении червячный вал двигает все, с чем соприкасается его резьба, как винт, который двигает накрученную на него гайку.

В зависимости от конструкции подвижная часть может представлять собой часть зубчатого колеса, большую гайку, а также палец или ролик с вилкой.

В системе с червячным валом и пальцем вал перемещает откидную рукоятку с помощью пальца с вилкой.

В системе с гайкой предусмотрены твердые подшипники, которые находятся в участке с резьбой. При движении гайки шарик подшипника выкатывается в трубку, которая возвращает его в первоначальное положение.

Червяк перемещает откидную рукоятку, соединенную с рычагом управления с помощью рулевой тяги. В свою очередь, рычаг управления меняет положение ближайшего переднего колеса.

В системе рулевого управления с циркулирующим шариком в резьбу между червяком и гайкой заложены шарики.

Средняя рулевая тяга ведет к одному из колес и соединяется с ним поперечной тягой и рулевой сошкой. Дальний конец средней рулевой тяги крепится к вращающемуся маятниковому рычагу. Конструкции рычагов варьируются в зависимости от модели автомобиля.

Система рулевого управления с коробкой рулевого механизма включает в себя множество подвижных деталей, которые могут изнашиваться или смещаться, поэтому она менее точна.

Рулевое управление с усилителем

Для управления грузовиками и другими тяжеловесными автомобилями водителям приходится прикладывать массу усилий для вращения рулевого колеса. Для того, чтобы перейти из левого крайнего положения в правое, необходимо совершить не один оборот.

Это не позволяет быстро парковать такие автомобили в ограниченном пространстве. Для решения подобных проблем производители оснащают системы рулевого управления усилителями. Усилитель включает в себя насос, который работает от двигателя и подает масло на рейку или в коробку рулевого механизма.

Клапаны в рулевой рейке или коробке открываются, когда водитель поворачивает рулевое колесо, и масло поступает в цилиндр, перемещая поршень, который помогает колесу двигаться в нужном направлении.

Когда водитель останавливает вращение, клапан закрывается, и поршень прекращает двигаться.

При этом механизм лишь облегчает управление, т.к. рулевое колесо по-прежнему связывается с колесами автомобиля обычным способом.

При отключении механизма водитель по-прежнему может управлять автомобилем, но для этого ему требуется гораздо больше усилий.

17koles.ru

Рулевое управление автомобиля, устройство и назначение

Основным узлом в любом транспортном средстве является рулевое управление.  Для чего же нужно рулевое управление? За все время совершенствования конструкции системы, основной принцип работы рулевого управления остался прежним. Он заключается в преобразовании и передачи физического усилия водителя во время воздействия на руль автомобиля на колеса. Другими словами узел рулевого управления обеспечивает обратную связь, позволяя изменять траекторию движения транспортного средства.

Устройство рулевого управления

Из чего состоит рулевое управление автомобиля? Общее устройство конструкции этого узла на транспортных средствах представлена следующими элементами:

  • колеса;
  • рулевой привод;
  • механизм рулевого управления;
  • тяги и колонка.

Схема взаимодействия руля автомобиля с ведущей колесной парой не является сложной. Водитель через привод передает усилие на рулевой механизм, который обеспечивает поворот колес. Помимо этого, узел, обеспечивая обратную связь, предоставляет информацию о состоянии дорожного покрытия. Согласно вибрациям рулевого колеса максимально точно определяется тип движения, на основании чего происходит диагностика и корректируется управление машиной.

Средний диаметр руля легкового транспорта составляет примерно 400 мм. В грузовой и специальной технике руль несколько больше, а в спорткарах меньше.

Что входит в рулевое управление?

Между рулем и механизмом расположена рулевая колонка, которая представлена прочным валом с шарнирными соединениями. Особенностью конструкции колонки является минимальный риск получения травматизма водителя в случае ДТП, поскольку при сильном лобовом столкновении происходит ее схлопывание. Для комфортной эксплуатации транспортного средства, положение рулевой колонки настраивается при помощи механического либо электрического привода. Помимо этого, предусмотрена система блокировки механизма, которая позволяет предотвратить угон автомобиля.

Главное назначение рулевого управления заключается в увеличении механического усилия водителя и его передача на колеса. Для этого в конструкцию системы включен специальный редуктор. На легковых автомобилях в основном используют следующие типы рулевого управления:

  1. Реечный механизм, конструкция которого состоит из набора смонтированных на валу шестерней, агрегатируемых с рейкой, на одной из ее плоскостей по всей длине нанесены специальные зубцы. При вращении руля усилие через колонку передается рулевой рейке, в результате чего она свободно перемещается, взаимодействуя с рулевыми тягами и поворачивая колеса. Необходимо заметить, что рулевое управление автомобилем может иметь рейку, на которой располагаются зубья с переменным шагом. Такая конструкция значительно повышает эффективность управления транспортным средством.
  2. Червячный рулевой механизм. Его принцип функционирования следующий: «червяк» при взаимодействии с ведомой шестерней передает усилие сошке. В свою очередь, сошка рулевого управления взаимодействует с одной из тяг, конец которой заканчивается маятниковым рычагом. Этот рычаг смонтирован на опоре. При повороте руля сошка приводит в движение боковую тягу одновременно со средним рычагом, который взаимодействует со второй боковой тягой и изменяет ее положение. Благодаря этому осуществляется поворот ступиц управляемых колес.

Некоторые особенности работы рулевого управления автомобиля

Большинство современных моделей автомобильного транспорта имеют инновационную систему управления всеми четырьмя колесами. Благодаря этому значительно улучшается динамика движения транспортного средства на местности со сложным рельефом. Помимо этого, рулевое управление автомобиля адаптированное на все колеса позволяет добиться большей маневренности при скоростной езде. Это возможно благодаря повороту каждого из колес.

Примечательно, что в рулевом управлении подруливание колес может осуществляться системой в пассивном режиме. Это возможно благодаря наличию в конструкции задней части подвески специальных упругих резинометаллических деталей. При возникновении крена кузова за счет изменения величины и направления нагрузки осуществляется изменение направления движения. Рулевое управление с функцией подруливания задних колес позволяет эффективно распределить усилие для поворота всех колес. Помимо этого, такая система не позволяет осуществить поворот колес при активном состоянии подвески.

В конструкцию адаптивной системы подруливания входят шарниры и тяги. Шарнир имеет несколько элементов в своем составе, для удобства использования его конструкция представлена в виде снимающегося наконечника. Кинематическую схему рулевого управления автомобиля удобнее всего представить в идее прямоугольника, на каждой из сторон которого находятся:

  • плечи;
  • угол схождения;
  • развал;
  • продольный и поперечный наклон.

Плечи, продольный и поперечный наклон обеспечивают стабилизацию движения, в то время как остальные параметры находятся в постоянном противодействии. Поэтому еще одной задачей рулевого управления является стабилизация всех возникающих в процессе движения сил.

Роль усилителя в системе рулевого управления

Этот элемент помимо того, что позволяет снизить усилие прикладываемое водителем к рулевому колесу, позволяет значительно увеличить точность управления автомобилем. Благодаря наличию усилителя в конструкции рулевого управления появилась возможность использовать в системе элементы, обладающие небольшой величиной придаточного числа. Усилители системы управления делятся на три типа:

  1. Электрический.
  2. Пневматический.
  3. Гидравлический.

Однако большее распространение получил последний тип. Гидравлика отличается надежностью конструкции и плавностью работы, но требует технического обслуживания по замени жидкости. Электроусилитель рулевого управления встречается реже, но все же большинство моделей современной автомобильной техники укомплектовано именно им. Усиление в нем обеспечивает электрический привод. Заметим, что электронное управление отличается наличием расширенного ряда возможностей, но изредка требует проверки и регулировки.

Что такое автоматическое рулевое управление?

Одной из перспективных разработок в автомобилестроении является интеллектуальная система автоматического управления транспортными средствами. Можно сказать, что автопилот, описанный большинством писателей-фантастов в своих произведениях, теперь стал реальностью. Сегодня современной автомобильной технике по силам выполнение большинства действий без участия водителя, самым распространенным из которых является парковка.

Лидером по производству автомобилей оборудованных этой инновационной системой является немецкий концерн BMW, который активно использует на своем модельном ряде сдвоенный планетарный редуктор. Управление таким редуктором осуществляется при помощи электропривода, в результате чего удается совместно с изменением скорости транспортного средства изменять придаточное отношение при передаче усилия от руля к поворотным колесам. Благодаря такому техническому решению значительно повышается быстродействие, и обеспечивается максимально точная обратная связь.

automorum.ru

Рулевое управление. Назначение и устройство

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

  • обеспечение высокой маневренности ТС
  • легкость управления (за счет применения усилителей рулевого управления)
  • обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
  • автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
  • необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
  • обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Рис. Рулевое управление:
1 — масляный радиатор; 2, 4 — валы; 3 — рулевая колонка; 5 — рулевое колесо; 6 — насос гидроусилителя руля; 7 — рулевой механизм; 8 — сошка

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

  • рулевого механизма;
  • усилителя;
  • рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

Рис. Схемы рулевого управления автомобилей с управляемыми колесами передней оси:
а — с задней неразрезной трапецией; б — с разрезной трапецией и маятниковым рычагом; в — с реечным рулевым механизмом; г — с разрезной трапецией и двумя маятниковыми рычагами; д — с расчлененным рулевым валом; е — с передней неразрезной трапецией; ж — с разрезной трапецией и двумя маятниковыми рычагами, направленными назад; з — с неразрезной трапецией и одним маятниковым рычагом; и — с неразрезной трапецией и объединенным рулевым усилителем; к — с неразрезной трапецией и раздельным рулевым усилителем

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.

Видео: Рулевое управление

ustroistvo-avtomobilya.ru

Рулевая система автомобиля: назначение, виды и фото

Одной из основных систем автомобиля является рулевое управление, представляющее собой совокупность механизмов, синхронизирующих угол поворота колес основной оси и положения рулевого колеса. Рулевое управление требует регулярной диагностики и технического осмотра, проведение которых зависит от особенностей конструкции и типа узла.

Назначение рулевого управления

Водитель во время вождения обязан контролировать положение транспортного средства относительно других участников дорожного движения и выделенной полосы. Для изменения маршрута или осуществления маневров сменяется режим движения при помощи тормозной системы и рулевого управления.

Устранение бокового скольжения и стабилизация управляемых колес осуществляется при помощи рулевого привода, который возвращает автомобиль на прямолинейный курс движения после того, как водитель прекращает прилагать усилия к рулю.

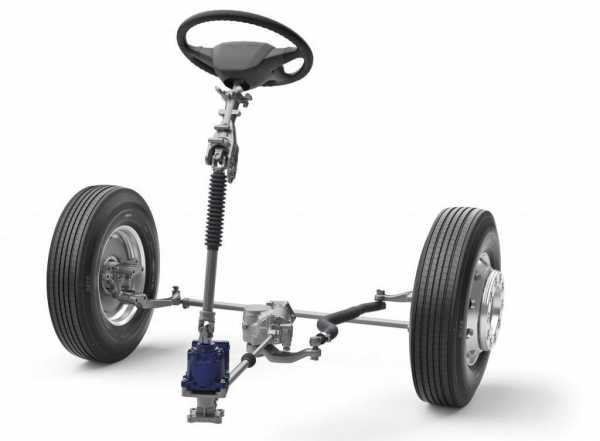

Устройство рулевого управления

Устройство рулевой системы включает следующие элементы:

  • Рулевое колесо. Используется для управления автомобилем и корректировки направления его движения. Современные модели оснащаются мультифункциональными рулями, оснащенными подушкой безопасности.
  • Рулевая колонка. Передает усилия от рулевого колеса к рулевому механизму и представлена валом с шарнирными соединениями. Электрические либо механические системы блокировки и складывания гарантируют защиту автомобиля от угона и безопасность. Рулевая колонка оснащается замком зажигания, стеклоочистителем лобового стекла и элементами управления светотехникой.
  • Рулевой механизм передает на привод колес усилия, создаваемые водителем через вращение рулевого колеса. Представлен редуктором с определенным передаточным отношением. Карданный вал соединяет рулевой механизм с рулевой колонкой.
  • Рулевой привод конструктивно представлен рычагами, наконечниками и рулевыми тягами, которые передают поворотным кулакам усилия от рулевого механизма.
  • Усилитель рулевого управления — облегчает управление автомобилем и увеличивает усилие, передающееся приводу со стороны руля.
  • Дополнительные конструктивные элементы — электронные системы, амортизаторы.

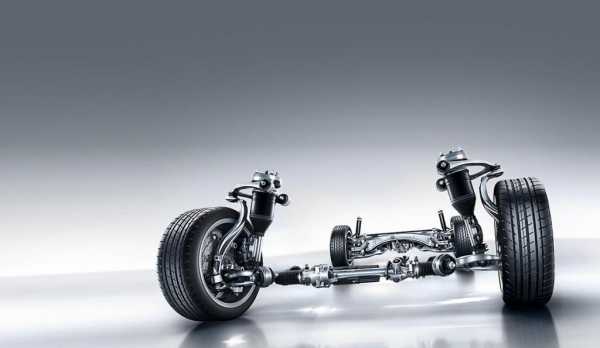

Рулевое управление и подвеска автомобиля тесно связаны между собой: степень отклика транспортного средства на вращение рулевого колеса зависит от высоты и жесткости подвески.

Виды рулевой системы

Рулевой механизм может подразделяться на несколько категорий в зависимости от типа редуктора:

  • Реечный. Считается самым распространенным и устанавливается на легковые автомобили. Механизм с самой простой конструкцией и отличающийся максимальным КПД. Минусом считается чувствительность к ударным нагрузкам, возникающим при эксплуатации автомобиля в сложных дорожных условиях.
  • Червячный. Обеспечивает большой угол поворота колес и хорошую маневренность автомобиля. Механизм практически не подвержен ударным нагрузкам, однако его производство более дорогостоящее.
  • Винтовой. По принципу работы схож с червячным типом, однако отличается большим КПД и создает большие усилия.

Классификация по типу усилителя

Рулевые системы подразделяются на несколько видов в зависимости от типа установленного усилителя:

  • Гидравлический (ГУР). Преимуществом является простота конструкции и компактные размеры. Гидравлические рулевые системы являются одними из самых распространенных и устанавливаются на большинство современных автомобилей. Недостатком такого управления является необходимость в регуляции уровня рабочей жидкости.
  • Электрический (ЭУР). Прогрессивная система управления. Усилитель обеспечивает надежность функционирования системы, экономию топлива, возможность управления автомобилем без привлечения водителя и облегчает настройку управления.
  • Электрогидравлический (ЭГУР). По принципу действия система схожа с гидравлическим усилителем. Основным отличием является функционирование насоса, который приводится в действие не ДВС автомобиля, а электродвигателем.

Дополнительные системы

Рулевое управление современных автомобилей оснащаются различными системами:

  • Активное рулевое управление (AFS). Регулирует величину передаточного отношения в зависимости от скорости движения. Гарантирует безопасное и устойчивое движение на скользкой трассе за счет коррекции угла поворота колес.
  • Динамическое рулевое управление. Функционирует аналогично активной системе, однако место планетарного редуктора в конструкции занимает электродвигатель.
  • Адаптивное рулевое управление. Особенностью является отсутствие жесткой связи между колесами и рулем автомобиля.

Требования к рулевому управлению

По стандартам к рулевой системе предъявляются следующие требования:

  • Обеспечение необходимой траектории движения согласно параметрам маневренности, устойчивости и поворотливости.
  • Усилие, прилагаемое к рулевому колесу, не должно превышать установленных значений.
  • Количество оборотов руля от стандартного положения до любого из крайних должно соответствовать нормам.
  • Возможность управления автомобилем должна сохраняться после выхода усилителя из строя.

Нормальное функционирование рулевой системы определяется еще одним параметром — суммарным люфтом, подразумевающим угол поворота руля до момента поворота колес.

Допустимый суммарный люфт в рулевом управлении должен соответствовать принятым нормам:

  • Для микроавтобусов и легковых автомобилей — 10 градусов.
  • Для автобусов и аналогичных транспортных средств — 20 градусов.
  • Для грузовых автомобилей — 25 градусов.

Особенности правостороннего и левостороннего управления

В зависимости от законодательства конкретных стран и вида транспортного средства современные автомобили подразделяются на праворульные и леворульные. Соответственно, рулевое колесо может располагаться как справа, так и слева. К примеру, рулевые системы ВАЗ являются леворульными.

Механизмы отличаются не только позицией руля, но и редуктором, который адаптирован под конкретную сторону подключения. Несмотря на это, правостороннее управление на левостороннее переделать возможно.

Некоторые виды спецтехники оборудованы гидрообъемным рулевым управлением, которое обеспечивает независимость размещения рулевого колеса от других элементов. Такая рулевая система не обладает механической связью между рулем и приводом, а колеса поворачиваются при помощи силового цилиндра, регулируемого насосом-дозатором.

В сравнении со стандартными механизмами гидрообъемное рулевое управление не требует приложения больших усилий для выполнения поворота, не обладает люфтом, и его компоновка подразумевает произвольное расположение конструктивных элементов.

Соответственно, гидрообъемное управление обеспечивает как левостороннее, так и правостороннее управление. Благодаря этому система может устанавливаться на специальные транспортные средства.

Причины неисправностей системы

Рулевой механизм, как и любые другие элементы, подвержен поломкам. Причин неисправностей может быть несколько:

  • Агрессивный стиль вождения, суровые условия эксплуатации автомобиля.
  • Низкокачественное покрытие трасс.
  • Использование неоригинальных комплектующих.
  • Несвоевременное техническое обслуживание.
  • Проведение ремонтных работ некомпетентными мастерам.
  • Превышение эксплуатационного срока оборудования.

Неполадки, возникшие с тормозной или рулевой системами автомобиля, могут привести к аварийной ситуации на дороге.

Виды неисправностей и их признаки

Система рулевого управления транспортных средств со временем может выходить из строя. Появление поломок сопровождается определенными признаками:

  • При появлении сторонних стуков меняется шарнир рулевого механизма.
  • Вибрация рулевого колеса устраняется грамотной настройкой колес.
  • При биении колес изменяются их настройки, заменяются комплектующие рулевых тяг либо подшипники колонки.
  • Наконечники тяги меняются при показателе люфта, превышающем 10 градусов.

Диагностика и техническое обслуживание

Для исключения проблем с рулевой системой автомобиля важно не только регулярно проводить техническое обслуживание, но и диагностику основных узлов и агрегатов.

Обязательно проводится проверка люфта при помощи специального прибора — люфтометра. Желательно проверять систему на отсутствие заеданий.

Во время технического осмотра оценивается состояние гидроусилителя. Если уровень масла в системе ниже требуемого, то его доливают. Диагностируется картер рулевого управления, уровень затяжки клиньев, цапф, шплинтовка, последние — после смазывания рулевой тяги.

Последующие технические осмотры подразумевают комплекс диагностических процедур, реализуемых при помощи специального оборудования. Ремонт рулевой системы лучше проводить в сервисных центрах, где работают профессионалы.

Мастера должны проверить суммарный люфт механизма при помощи люфтометра. Для легковых автомобилей он должен быть равен 10 градусам.

Важность корректной работы рулевого управления

Транспортное средство считается источником повышенной опасности, в связи с чем для предупреждения аварийных ситуаций от автовладельца требуется поддержание исправного состояния автомобиля и регулярный контроль технического состояния.

Основное назначение рулевой системы — обеспечение возможности управления машиной. Исправный механизм гарантирует безопасное и уверенное движение, важное не только для водителя, но и для пассажиров.

В правилах дорожного движения указано, что продолжать движение и эксплуатировать автомобиль с вышедшей из строя системой рулевого управления, при наличии люфта, утечек масла из рейки запрещено.

Исправная система управления оказывает немалое влияние на состояние резины автомобиля: износ покрышек должен быть равномерным во избежание потери управления, выкидывания во время движения с трассы и появления неисправностей прочих узлов и агрегатов транспортного средства.

Рулевое управление является одним из важнейших элементов конструкции современного транспортного средства и требует регулярного контроля своего состояния и проведения грамотного технического осмотра и ремонтно-восстановительных работ. Управлять автомобилем с вышедшей из строя рулевой системой запрещено во избежание возникновения аварийных ситуаций на трассе и для сохранения безопасности водителя, пассажиров и прочих участников дорожного движения.

fb.ru
