Что такое блокировка межосевого дифференциала – что это такое и для чего нужна

Содержание

что это такое и для чего нужна

В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.

В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.

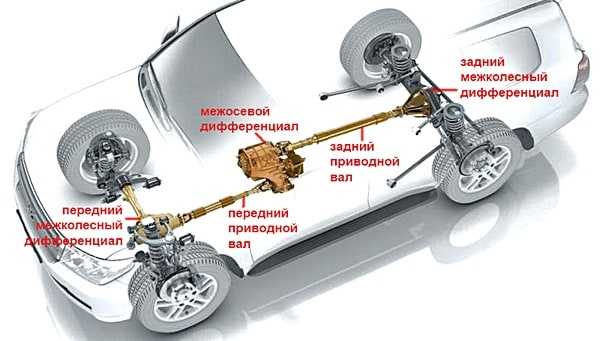

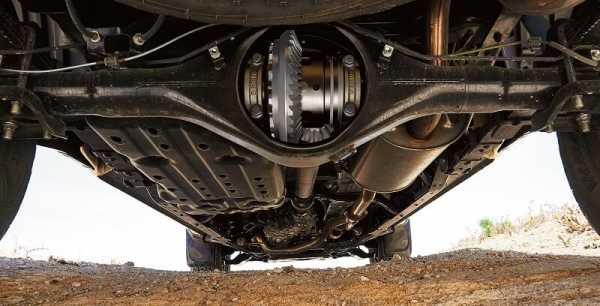

Что такое межосевой дифференциал

В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.

Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

  • Блокировка с вискомуфтой;
  • Блокировка типа Torsen;
  • Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.

Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.

Читайте также: Что такое паркетник и чем он отличается от внедорожника.

Видео на тему

Похожие статьи

avtonov.com

Системы автомобиля — межосевой дифференциал, блокировки и раздатка


Обязательным условием комплектации полноценного внедорожника традиционно считается раздаточная коробка – узел, при помощи которого реализуется распределение тягового усилия двигателя к колесным осями и повышается крутящий момент, столь необходимый для поездок в условиях плохого дорожного покрытия. Конструкция «раздатки» может различаться, исходя от той версии полного привода, которой оборудован конкретный автомобиль. Но, невзирая на существующие отличия, все разновидности раздаточных коробок располагают объединяющими их конструктивными элементами.

Межосевой дифференциал

Так, любая раздатка имеет ряд обязательных элементов, включая ведущий вал, понижающую передачу и приводной вал для каждой оси. Кроме того, здесь устанавливается межосевой дифференциал с блокировкой. Тяговое усилие к «раздатке» транслируется при помощи ведущего вала. Межосевой дифференциал необходим в целях распределения тяги между осями в нужной пропорции, что предоставляет возможность вращения колес с индивидуальными показателями угловых скоростей.

Стоит отметить, что межосевые дифференциалы отличаются по примененной конструкции. Эти узлы делят на симметричные или несимметричные. Дифференциал первой разновидности делит тягу мотора по осям в одинаковой пропорции, вторая разновидность устройства позволяет направлять тягу в заранее заданном соотношении. В системах, где полный привод подключается в ручную или при помощи автоматики, дифференциал не используют.

Повышение эффективности полноприводной трансмиссии происходит благодаря установке блокировке межосевого дифференциала. Блокировкой называют как частичное, так и полное отключение дифференциала, ввиду чего происходит жесткое соединение обеих колесных осей между собой. При этом, блокировка подключается вручную или при помощи автоматики. К современным устройствам, устанавливаемым в целях блокирования межосевого дифференциала, относят вискомуфты, многодисковые муфты, а также дифференциал «Torsen».

Вискомуфта

Самым простым, а, следовательно, дешевым устройством, обеспечивающим автоматическое блокирование дифференциала, принято считать вискомуфту. Ее функционирование базируется на получении момента блокировки в случае разности угловых скоростей.

По свой конструкции муфта составлена из комплекта особых перфорированных дисков, половина из количества которых соединяется зубцами с корпусом муфты, а другая часть — со ступицей муфты. Диски работают в специальной силиконовой субстанции. В случае проскальзывания оси растет скорость вращения дисков муфты, при этом силиконовая жидкость загустевает, вызывая блокировку муфты, посредством контакта корпуса муфты с ее ступицей. Простота устройства вискомуфты обусловливает и ее недостатки – устройство работает с определенным запозданием, достигнуть абсолютной блокировки межосевого дифференциала при помощи вискомуфты не получится. Наконец, длительное функционирование вискомуфты ведет к ее перегреву и выходу из строя.

Дифференциал Torsen

Более продвинутым устройством, задача которого состоит в обеспечении автомобилю внедорожного потенциала является дифференциал «Torsen». Он составлен из нескольких шестерней червячного типа – ведущих сателлитов и ведомых шестерней осевых приводов. Блокировка в Torsen достигается благодаря возникновению эффекта трения в червячной передаче. Если автомобиль движется по твердому дорожному покрытию, представленный механизм работает в режиме обычного межосевого дифференциала, при это тяга поступает к обеим осям в равнозначной пропорции. Как только какая-либо ось начнет уходить в проскальзывание, тяга будет моментально переброшена на ту ось, что имеет более эффективное сцепление колес с дорогой.

Показательным является то, что соотношение крутящего момента, передаваемого при помощи дифференциала Торсен, может соответствовать пропорции 20 к 80. К минусам Torsen относят не слишком прочную конструкцию устройства, в связи с чем это решение редко применяется на полноценных внедорожниках.

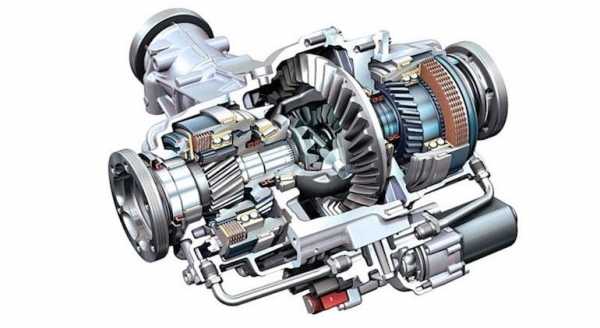

Фрикционная муфта

Еще одним устройством, относящимся к системам, повышающим внедорожный потенциал машины, является многодисковая муфта фрикционного типа, в состав которой входят фрикционные диски, степень блокировки которых может контролироваться. Многодисковая муфта способна распределять уровень момента на каждую ось, исходя из качества дорожного покрытия под колесами машины.

Фрикционная многодисковая муфта с гидравлическим управлением. Включение муфты 3 осуществляется увеличением давления в маслопроводе 5, который соединен с цилиндрами поршней 2 отверстиями в центре вала и наклонными отверстиями в детали 1. Движение передается от маховика 4 к валу 9.

При нормальных условиях передвижения момент передается на колесные оси в пропорции 50:50. Но если какая-либо из осей срывается в проскальзывание, в муфте происходит сжатие дисков и возникает эффект блокирования межосевого дифференциала. Крутящий момент подается на ту ось, что имеет наилучшее сцепление с покрытием. Фрикционная муфта может комплектоваться электрическим или гидравлическим приводом, приводящим в действие электромотором или гидроцилиндром соответственно. Ручной режим блокировки осуществляется водителем, который задействует соответствующий привод.

Раздаточная коробка

У раздаточных коробок, которые монтируют на полноприводные машины с системой AWD, предусмотрена функция подключения и отключения передней колесной оси. Раздаточные коробки функционируют в режимах, обусловленных конструкцией этого узла. Смена режима функционирования раздаточной коробки происходит при помощи установленного в салоне поворотного переключателя, кнопок на центральном тоннеле или посредством более привычного рычага переключения, смонтированного вблизи рычага переключения коробки передач.

Рассматривая приспособления, используемые инженерами для придания транспортному средству внедорожных возможностей, стоит остановиться на таком элементе, как понижающая передача. Понижающую передачу устанавливают в «раздатку», которая, как уже говорилось, применяется в целях распределения момента в требуемой пропорции между обеими колесными осями. Суть понижающей передачи в том, что ее включение ведет к падению скорости транспортного средства с одновременным ростом тяги и мощности.

Обычно, «понижайку» принято подключать в режиме езды по тяжелому бездорожью, а также при передвижении автомобиля с крутого спуска или в подъем. «Понижайку» включают и при форсирования брода, либо при езде по песку. В подавляющем большинстве современных автомобилей понижающая передача включается отдельным рычагом или кнопкой с обозначениями «L» или «LO». На ряде моделей машин «понижайка» включается путем перевода рычага переключения передач в соответствующее положение.

Раздаточная коробка. 1 — сапун, 2 — шестерня включения заднего моста и понижающей передачи, 3 — ведомый вал, 4 — ведущая шестерня привода спидометра, 5 — ведомая шестерня привода спидометра, 6 — промежуточный вал, 7 — шестерня включения переднего моста, 8 — вал привода переднего моста, 9 — шестерня привода переднего моста, 10 — шестерня понижающей передачи, 11 — ведущий вал, 12 — сливная пробка, 13 — наливная (контрольная) пробка.

На показатель падения скорости напрямую влияет передаточное соотношение шестерней. Со включенной понижающей передачей автомобиль будет ехать с мотором, работающим на повышенных оборотах. В качестве примера можно привести ситуацию, когда, забираясь в горку со включенной третьей передачей, мотору будет не хватать оборотов, а при переходе на вторую передачу мощности будет слишком много. В этом случае, включив пониженную передачу, машина поедет с нужной небольшой скоростью, но двигатель будет работать в условиях повышенных оборотов.

С повышением крутящего момента на колесах преодоление бездорожья происходит более эффективно. При этом одновременно с передаточным числом на вторичном вале увеличивается количество оборотов колесной оси. Благодаря такой особенности, машина способна не только взбираться в крутые подъемы и спуски, но и преодолевать водные преграды или справляться с размытой глиняной грунтовкой.

На полноприводных машинах, оборудованных коробками-автоматами, «раздатку» могут даже и не устанавливать. Ее функции в таком случае выполняют дополнительные узлы и коробки передач. Таким устройством является демультипликатор – механизм, предназначенный для увеличения тяговой силы на колесах. Поскольку не все автомобильные трансмиссии оборудуются отдельной раздаточной коробкой, обычная коробка передач оснащается специальным рычагом, посредством которого задействуется пониженная передача. Стоит иметь в виду, что при включении «понижайки» в обычном режиме, например при поездке по асфальтированному шоссе, значительно возрастает риск перегрузки и поломки как силового агрегата, так и трансмиссии.

Настоящими полноценными внедорожниками считаются автомобили, оборудованные понижающей передачей, работающей в тандеме с блокирующимся дифференциалом. Кстати, сам дифференциал разделяют на межосевой и межколесный (см. статью о том, что такое межколесный дифференциал и как он работает).

Подписка на новости и тест-драйвы!

Свежие новости на почту!

allroader.ru

Все, что вы хотели узнать о дифференциалах, но боялись спросить…

по материалам журналов «4х4Club» (7-8`99) и «5 Колесо» (11`99)


Что такое дифференциал
Принудительная блокировка
Самоблокирующиеся дифференциалы

• Дисковая блокировка
• Вязкостная блокировка
• Винтовая блокировка
• Кулачковая блокировка
• Особенности управления
Межосевой дифференциал и его блокировки
• Подключаемый передний мост

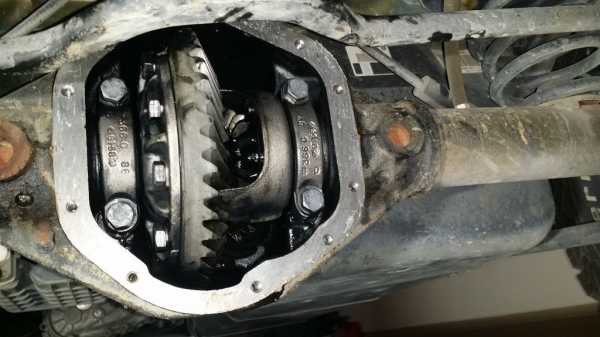

Что такое дифференциал

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.


Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей. При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.

Вязкостная блокировка

Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

Кулачковая блокировка

Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.



Межосевой дифференциал и его блокировки

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключаемый передний мост

Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.



avtomarketkar-go.ru

Обзор блокировок дифференциала

Категория: Статьи об оборудовании

Просмотров: 13263

При преодолении бездорожья крайне важно, чтобы крутящий момент от двигателя передавался на  все колеса. Но этому может препятствовать дифференциал, который есть в каждой машине. Что бы такого не происходило, заводами — производителями или автосервисами устанавливается так называемые блокировка(и) дифференциала.

Больше половины владельцев 4х4 уверены, что при включенном полном приводе на скользкой поверхности у них работают и тащат автомобиль все четыре колеса. Спешим их «обрадовать», ничего подобного. Если на машине не установлены блокировки дифференциала или антипробуксовочные системы, то полный привод у них до тех пор, пока все покрышки уверенно сцеплены с грунтом. Как только забуксует переднее левое, сразу перестанет тащить переднее правое. Хорошо если заблокирован межосевой дифференциал, тогда будут толкать задние колеса. А если нет? Тогда проблема — одно буксующее колесо заберет на себя всю энергию, остановив три остальных. Но одна межосевая блокировка не спасает. Машины без межколесных блоков частенько попадают в ситуацию диагонального вывешивания, когда два колеса на противоположных углах автомобиля висят в воздухе и бешено вращаются, а крепко стоящие на земле… стоят без движения. Почему? Потому, что так функционируют штатные дифференциалы без блокировок.


Как это работает, вернее не работает

На полноприводных автомобилях устанавливают межосевые и осевые дифференциалы. Первые распределяют вращательную энергию от двигателя между передней и задней осью. Вторые между колесами на одной оси. Распределяет неравномерно и несправедливо. Те колеса, которые вращать легче, например, буксующие, получает больше энергии и крутятся быстрее. А те, которые цепляются за землю и нагружены получают меньше вращения. Сделано это для того, чтобы в поворотах колеса, едущие по разным траекториям крутились с разной угловой скоростью и машина сохраняла управляемость. Но на бездорожье возможна ситуация, когда одно колесо повиснет в воздухе и вся энергия уйдет на него. Чтобы этого не происходило устанавливают межколесные и межосевые блокировки.  На многие автомобили производители уже на заводах ставят различные антипробуксовочные системы, которые притормаживают проскальзывающее колесо, заставляя работать противоположное. И как правило, для езды по лужам и снегу этого достаточно. Но если вам этого мало, а для преодоления бездорожье таких систем мало, то можно самостоятельно дооборудовать свой внедорожник блокировками дифференциала. Дифференциалы с блокировками по форме и размеру соответствуют штатным дифференциалам автомобиля и устанавливаются вместо них. Один агрегат меняется на другой и машина приобретает новые возможности.

От простого к сложному

Если быть точным, то термином «Блокировка дифференциала» надо бы обозначать только те устройства, которые жестко блокируют полуоси друг с другом. Сцепляют их намертво, превращая в одну ось. Такие блокировки дифференциала называют «полными». Но так исторически сложилось, что дифференциалы повышенного трения, они же дифференциалы ограниченного проскальзывания, они же «частичные» блокировки в России тоже называют блокировками и самоблокировками (самоблоками). А раз так, то с них и начнем.

Самоблоки

Все дифференциалы повышенного трения работают автоматически, обеспечивая перераспределение крутящего момента от буксующего колеса к рабочему без участия человека. Поскольку срабатывают они сами, то и называются самоблокирующимися дифференциалами или коротко “самоблоками”, что не очень правильно, но так повелось. Как показал опрос джиперов, самоблок -самый популярный способ повысить проходимость своего автомобиля. Видимо, потому, что частичные блокировки – это золотая середина между штатным дифференциалом и полными блокировками. Да, с одной стороны, они не перераспределяют все 100% вращения с буксующего колеса. Но с другой стороны, нагрузки и вероятность сломать полуось меньше, чем у «полных».  Да и стоят «частичные» заметно скромнее. Инженерных решений, позволяющих убрать ненужную энергию с буксующего колеса и отдать его крепко стоящему на земле много: gov-lock, вискомуфта, дисковая и героторно-дисковые блокировки, червячный, косозубый, винтовой самоблок. Но назначение одно – выравнивать скорость вращения полуосей одно оси. Отличаются только скоростью и жесткостью срабатывания, а также величиной перераспределяемого усилия от 30 до 80 процентов. Обратите внимание — выравнивание скорости вращения колес происходит автоматически, а значит, может случиться на ходу, например, при попадании одного из колес на лед в повороте — неприятная ситуация, чреватая ухудшением управляемости автомобиля. Ничего страшного, но надо научиться чувствовать работу таких дифференциалов и наработать навыки управления машиной, с установленными самоблоками.

Полные блокировки дифференциала

Более эффективный на бездорожье способ улучшить проходимость автомобиля – установить «полную» блокировку. Такие механизмы обеспечивают жесткое соединение полуосей и вращение обоих колес в любой ситуации, что бы ни случилось. При блокировках на обоих мостах и межосевом дифференциале гарантирован реальный привод 4х4. Но есть обратная сторона медали. Перераспределение энергии двигателя ведет к перераспределению нагрузок и их увеличению в 2, а то и в 4 раза, что ведет в поломке как минимум полуосей. Поэтому многие производители поставляют не только сами устройства, но и усиленные элементы трансмиссии. Различают более простые в установке, но менее предсказуемые на дороге автоматические блокировки и более сложные ручные блокировки, управляемые водителем из кабины.

Автоматические полные блокировки дифференциала

Принцип действия, заложенный в полные автоблокировки типа Lockright, Lokka, Spartan Locker, Aussie Locker, Yukon Grizzly Locker, Detroit Locker, Powertrax No-Slip, Kaiser Locker, ДАК (Дифференциал Автоматический Красикова),  называют «тракторным». Его суть в том, что полуоси постоянно находятся в соединенном состоянии (заблокированы) и разъединяются только в поворотах, когда одно колесо начинает “обгонять” другое. Устройства надежные, неприхотливые, выдерживающие большие нагрузки, но требующие  навыка управления автомобилем. Дело в том, что, если в повороте, когда оси расцеплены и колеса едут по разным траекториям с разной скоростью, газануть, то дифференциал мгновенно сцепится, колеса попытаются поехать синхронно. А в дуге такая синхронность невозможна и машина потеряет управление.  При срабатывании в скользкой дуге машину однозначно понесет на внешний радиус поворота. И хорошо если на обочину, а не в другую сторону

Фото сайта dak4x4.com

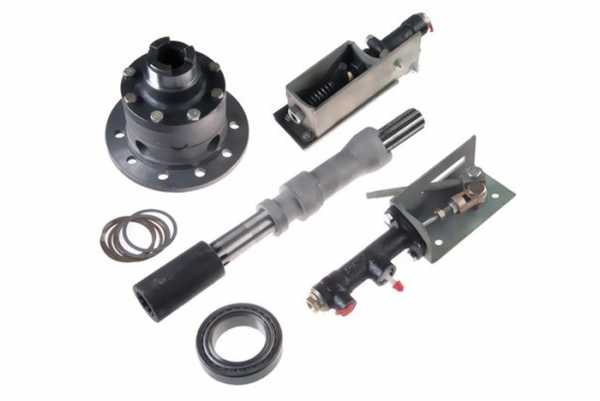

Ручные (принудительные) блокировки дифференциала

Как понятно из названия этого класса блокировок, жесткое сцепление полуосей друг с другом выполняет водитель. Все просто, предсказуемо и управляемо. Только надо не забывать включать блокировку на бездорожье и выключать ее при выезде на хорошую дорогу. Иначе как минимум повышенный износ покрышек и деталей, как максимум сюрпризы и проблемы в поворотах.
По способу включения выделяют четыре вида: пневматические, электрические, механические и гидравлические. Задача и принцип действия у всех схожий – дистанционно привести в действие кулачковую муфту, которая либо, жестко сцепит корпус дифференциала с одной из полуосей, либо заблокирует вращение сателлитов. Получится одна сплошная ось, что и требуется. Отличаются типы ручных блокировок только способом управления муфтой и ее устройством.

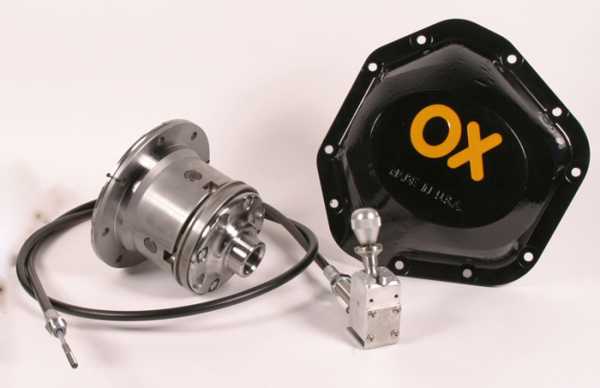

Механическая блокировка управляется тросиком, прикрепленным к рычагу. Похоже на управление ручным тормозом. Потянул – полуоси заблокировались, отпустил – разблокировались.

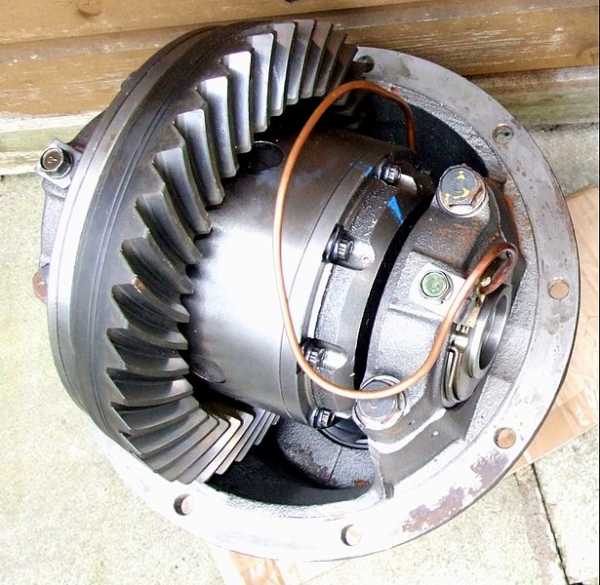

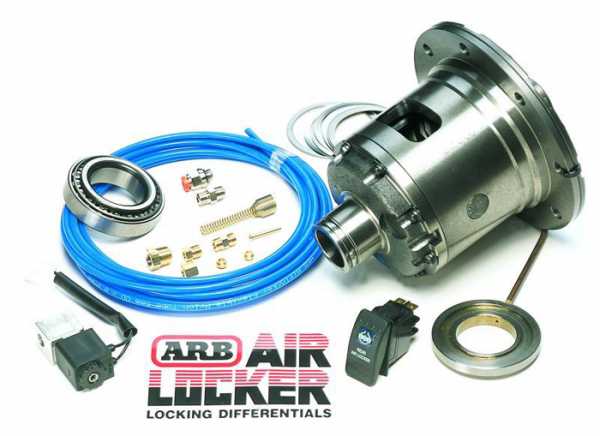

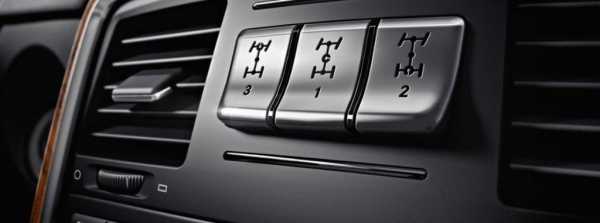

Пневматическая блокировка дифференциала включается электрической кнопкой (клавишей, тумблером). Сигнал поступает на пневматический клапан, который открывает доступ сжатого воздуха из баллона по специальной трубке в пневмоцилидр, установленный внутри блокировки. Он и производит сцепку корпуса дифференциала с одной из полуосей. Пневмоблокировки самые распространенные и самые бюджетные варианты, но для их работы требуется компрессор и ресивер, который приобретаются и устанавливаются отдельно.

Гидравлическая блокировка работает так же как и пневматическая, только давление создается не сжатым воздухом, а тормозной жидкостью. Гидросистема, состоящая из двух цилиндров (главного и рабочего), трубок и рычага, устанавливаемого в салоне получается довольно громоздкой. Из-за этого гидравлические блокировки у джиперов непопулярны и встречаются на внедорожниках редко.

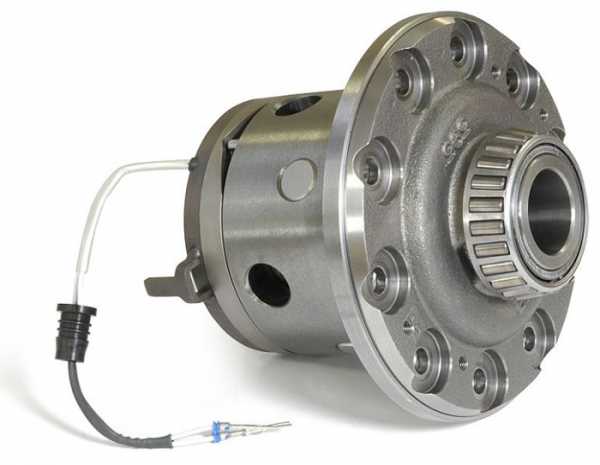

В электрических блокировках дифференциала сцепление полуосей производится электромагнитом. Ток потребления 3 Ампера. Система, появившаяся в России совсем недавно, но уже набравшая немало сторонников. И все из-за простоты. Для работы нужна только собственно блокировка, провод и кнопка. Устанавливать просто, все необходимое уже в комплекте, поставить неправильно сложно.

К недостаткам ручных блокировок относят то, что включать их можно только на стоящем автомобиле, действовать они начинают не сразу (надо несколько метров проехать) и необходимо помимо собственно блокировки устанавливать механизм управления. Неудобства небольшие и с лихвой компенсирующиеся безопасностью и удобством использования.

Подытожим

Ставить или нет блокировки дело очень индивидуальное и в этом вопросе много от сиюминутной моды и желания казаться крутым. Если в машине производителем штатно блокировка дифференциала не предусмотрена, то может и устанавливать ее не надо. Известно большое количество примеров, когда машины без блокировок выигрывают соревнования у таких же, но с заблокированными мостами. Все зависит от умения водителя и штурмана. А с другой стороны, автопроизводители делают машины для массового потребителя, многие из которых никогда на бездорожье не поедут. Так, что теперь и джиперам с асфальта не съезжать?  Конечно, съезжать. Только включив голову и дооборудовав свой автомобиль.

Текст: Алексей Игнаткович
Иллюстрации А.Игнатковича и с сайтов производителей

www.ex-roadmedia.ru

Что такое дифференциал и для чего нужны блокировки

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга.


Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами, называемых полуосями. Наиболее широко применяется в конструкции привода автомобилей, где момент от выходного вала коробки передач (или карданного вала) поровну делится между полуосями правого и левого колеса.

Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу.

В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо.

Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).

При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте.

Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами.

Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду).

В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса.

Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой.

Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста.

Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ?

Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль.

В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов.

Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.

Полная (100%-я) ручная блокировка.

При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).

Автоматическая блокировка с использованием

вискомуфты в качестве «Slip Limiter».

В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.


Кулачковые и зубчатые автоматические блокировки.



Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).

Самоблокирующиеся дифференциалы.



Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.



Torque sensitive differentials.











Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.

В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.

Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.

Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.



26 января 2012 в 00:56

www.ohotniki.ru

что это такое, принцип работы — RUUD

Содержание статьи:

Внедорожные авто оснащены дифференциалом. Этот элемент нужен для обеспечения ведущим колесам разной угловой скорости. При повороте колеса расположены на внешнем и внутреннем радиусе. Межосевой дифференциал на внедорожнике имеет блокировку. Далеко не все знают, что это такое – блокировка межосевого дифференциала. Давайте разберемся, что это, для чего и как пользоваться.

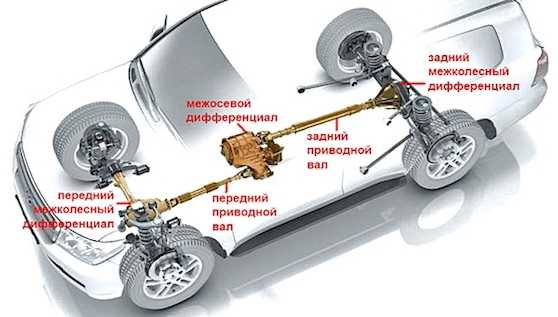

Межосевой дифференциал

В любых автомобилях точно имеется один дифференциал. Данный механизм призван делить крутящий момент, который на него подается с входного вала между двумя полуосями. Полноприводные авто оснащены двумя дифференциалами – для каждой колесной пары. Также имеется еще и межосевой. Необходимость в нем вызвана тем, что внедорожники эксплуатируются в очень сложных условиях. Разные оси испытывают разное давление, и нужно распределять крутящий момент между ними.

Вам будет интересно:Автомобиль глохнет при сбросе газа: причины и их устранение

Блокировка

Любой дифференциал имеет, кроме достоинств, и очень серьезный недостаток. Недостаток этот является следствием преимущества – если одно из колес начинает буксовать, то дифференциал отдает больший крутящий момент именно на это колесо. Это очень сильно снижает характеристики проходимости. Если для гражданских автомобилей это норма, то для внедорожников это совсем недопустимо. По данной причине практически все межосевые дифференциалы оснащаются системами блокировки. Но есть исключения. Например, блокировка межосевого дифференциала на «Ниве» отсутствует, зато можно купить и установить самостоятельно одно из предлагаемых рынком решений.

Вам будет интересно:Автомобиль «Порше»: страна-производитель, история

Когда включена блокировка, то на каждую ось отдается один и тот же крутящий момент. Поэтому колеса не будут буксовать. Это нужно, чтобы машина могла с легкостью пройти скользкие места.

Виды блокировок

Мы узнали, что это такое – блокировка межосевого дифференциала. Теперь стоит познакомиться с видами данных систем. Сейчас можно выделить ручную и автоматическую блокировку. В первом и во втором случае можно частично или полностью отключить дифференциал. На моделях авто с повышенной проходимостью имеются автоматические блокировки. Их три разновидности – это система с вискомуфтой, блокировка Trosen и с фрикционной муфтой. В чем особенности и отличия данных систем? Рассмотрим каждую более детально.

Блокировки с вискомуфтой

Это наиболее распространенная блокировка. Она базируется на симметричной планетарной схеме. Работа основана на взаимодействующих между собой конических шестеренках. Важным элементом данной конструкции является специальная герметичная полость. В ней воздушно-силиконовая смесь. Механизм связан с полуосями за счет пакетов дисков.

Если авто с полным приводом двигается с какой-то постоянной скоростью по достаточно ровной поверхности, то дифференциал с такой блокировкой передает крутящий момент к передней и задней оси в пропорции 50:50. Если же один из пакетов будет вращаться быстрее, то за счет повышенного давления в герметичной емкости вискомуфта начнет тормозить пакет. За счет этого выровняются угловые скорости. Дифференциал заблокируется.

Среди главных достоинств этой системы можно выделить ее простоту и малую стоимость. Именно за счет этих факторов механизм получил такое широкое распространение в современных внедорожниках. Если говорить о недостатках, то автоматическое блокирование осуществляется не полностью и существует риск перегрева системы, если блокировка эксплуатируется достаточно долго.

Система Trosen

Вот еще одна блокировка межосевого дифференциала. Что это такое? Она представляет собой корпус, две полуосевые шестеренки с сателлитами и выходными валами. Считается, что блокировка такого типа наиболее эффективная и совершенная. Нередко данную систему можно увидеть на новых внедорожниках европейского и американского производства.

В основе лежат червячные колеса в количестве двух пар. В каждой паре имеется ведущее и ведомое колесо – полуосевое и сателлит. Принцип действия основан на особенностях червячных шестерен. Если каждое колесо имеет одинаковое сцепление с дорогой, тогда блокировка не будет задействована, а дифференциал будет работать в обыкновенном режиме.

Включение блокировки межосевого дифференциала осуществляется, если одно колесо начнет вращаться быстрее, чем остальные. Сателлит, связанный с колесом, будет пытаться крутиться в обратную сторону. В результате червячная шестерная перегружается и тем самым блокируются выходные валы. Освободившийся крутящий момент передается на другую ось и значения крутящего момента таким образом выравниваются.

В чем плюсы данной системы? Главным преимуществом такой блокировки считается максимальная скорость срабатывания и очень широкий диапазон распределения крутящего момента с одной оси на другую. Среди прочих плюсов можно выделить, что данные блокировки не ведут к перегрузке тормозных систем. Минус один – это сложность данной конструкции. Кстати, схожую блокировку можно увидеть на ГАЗ-66.

Блокировки с фрикционными муфтами

Основная отличительная особенность в том, что предполагается возможность включения блокировки автоматически или вручную. Конструкция и работа блокировки межосевого дифференциала похожа на систему с вискомуфтой. Но здесь работают фрикционные диски.

Когда машина двигается плавно, угловые скорости на осях распределены равномерно. Если на одной из полуосей имеется ускорение, то диски начнут сближаться, между ними будет расти сила трения – полуось притормаживается.

Данные системы практически не используются на серийных моделях авто. Причина в сложности конструкции и невысоком ресурсе. Диски очень быстро изнашиваются, а сама конструкция требует особого ухода и тщательного обслуживания.

Электронные блокировки и имитации блокировок

В большинстве современных авто имеются так называемые электронные блокировки межосевого дифференциала. Что это такое, мы рассмотрим далее. Электронная блокировка в большинстве случаев представляет собой лишь имитацию.

ЭБУ получает информацию от датчиков колес, что одно из колес вращается быстрее и начинает прерывистыми командами притормаживать колесо. Тем самым момент перераспределяется на другую сторону. Обычно узнать о том, что включена данная система, можно узнать по приборной панели – мигает блокировка межосевого дифференциала.

Недостатки и особенности

При долгой работе в таком режиме существует риск перегрева и выхода из строя тормозных систем. Автомобиль имеет автоматическую защиту, если температура поднимается выше допустимой, но это не везде есть и не всегда работает.

Если нагрузка серьезная, то крутящего момента может быть мало, чтобы сдвинуть авто вперед. Вроде бы и моргает лампа, трещит тормозная система, но машина никуда не едет. Поднять обороты невозможно – электроника не дает.

Межосевая блокировка дифференциала “Паджеро”, а она там электронная, в воде теряет эффективность. Мокрые колодки не могут затормозить мокрый диск.

Но даже имитация – это не пустая забава. Естественно, она не подойдет для серьезного бездорожья, но ездят туда далеко не все владельцы. Электронной блокировки вполне хватит для самых обычных случаев. Например, они могут понадобиться зимой. Но сильно рассчитывать на систему нельзя – электроника может подвести в самый неподходящий момент. Поэтому в “Паджеро” дополнительно есть настоящая, железная блокировка.

Источник

ruud.ru

Что такое дифференциал и для чего нужны блокировки — 4V6.ru

     Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.









Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой). При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

      Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами. Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

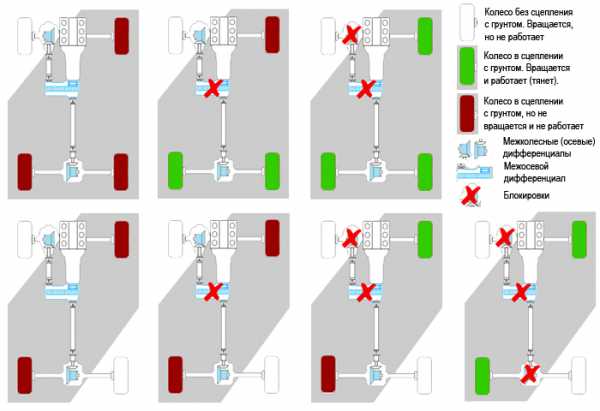

     В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

      Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

      Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.



Полная (100%-я) ручная блокировка.



     При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

     Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

     Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).







Автоматическая блокировка с использованием

вискомуфты в качестве «Slip Limiter».




     В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.







 Кулачковые и зубчатые автоматические блокировки.

     Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

    Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

    На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).







Самоблокирующиеся дифференциалы.




     Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.



      Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.

Torque sensitive differentials.


     Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

     Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

     Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

     Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

     А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

     Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.
В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.
Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.







Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

     В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.

Автор неизвестен.

Просмотров: 94216

Дата: Среда, 24 Марта 2010

4v6.ru
