Система отопления автомобиля

Содержание

Как работает отопитель в автомобиле

Отопитель салона – одно из самых главных устройств в автомобиле в холодное время года. От него напрямую зависит комфортность поездок, а неисправности «печки» даже самые суровые автомобилисты исправляют в первую очередь. Как работает это устройство?

Существует два типа отопителей салона: работающие от системы охлаждения двигателя и функционирующие за счет сгорания топлива в отдельном приспособлении. Печки, работающие на бензине, напрочь устарели и сейчас не применяются в виде основного отопителя. Однако они не исчезли совсем, а легли в основу автономных отопителей, которые широко применяются на грузовом транспорте.

Салоны же легковых автомобилей отапливаются исключительно за счет системы охлаждения двигателя. Общий принцип работы такого отопителя прост: охлаждающая жидкость забирает тепло у двигателя и, проходя через радиатор «печки», отдает его в салон. Рассмотрим типичный отопитель в деталях.

Радиатор отопителя

Внутри любого автомобильного отопителя установлен радиатор. Это самый настоящий радиатор, очень похожий на тот, что установлен между фар, только маленький. У него также есть каналы и ребра охлаждения и через него циркулирует горячий тосол или антифриз. Радиатор отопителя устанавливается в корпус из жаропрочного пластика.

Радиатор отопителя Лада Гранта

Поток горячей охлаждающей жидкости от двигателя, проходящей через радиатор, может регулироваться краном, как это делалось, например, на ВАЗовской классике. Кран регулировал поток, примерно так же, как это происходит в обычном домашнем смесителе, и, за счет этого, регулировалась температура воздуха в салоне. Это крайне медлительный и очень не точный метод. Поэтому в современных отопителях кранов на радиаторе нет и охлаждающая жидкость циркулирует внутри него постоянно.

Температура же воздуха из печки регулируется при помощи воздушной заслонки.

Воздушная заслонка

Если бы в составе автомобильной «печки» был только горячий радиатор, толку от нее было бы немного. Да, горячий воздух поднимается вверх, но, в случае с автомобилем, этого явно недостаточно. Например, оттаивания лобового стекла пришлось бы ждать несколько часов. Для ускорения прогрева салона нужно, чтобы через радиатор отопителя проходил дополнительный воздух и желательно под напором.

Этот воздух берется из двух мест: с улицы или из салона. Про забор воздуха из салона читайте ниже в разделе Рециркуляция воздуха, а здесь рассмотрим, как в отопитель попадет уличный воздух.

Для того чтобы воздух с улицы попадал в отопитель, предусмотрен специальный воздухозаборник, который у большинства автомобилей находится в районе «дворников». Через этот канал воздух попадает в корпус отопителя и… Дальше существует два «крайних» варианта: воздух либо идет через горячий радиатор, либо в обход него. Возможно и смешивание этих вариантов в любых пропорциях. Что это значит?

Перед радиатором, в воздушном канале, установлена заслонка, положение которой определяет, скольк

russia-avto.ru

Назначение

Назначение автомобильного отопителя, другими словами «печки», понятно каждому — это устройство предназначено для поддержания тепла в салоне автомобиля. Однако функции отопителя несколько шире – помимо комфорта, печка нужна для того, чтобы стекла автомобиля не запотевали. Такая ситуация возникает не только зимой, но и весной, и осенью, когда задача печки сводится только к решению такого рода проблемы.

История появления

До появления автомобильных отопителей в машинах устанавливали обычные печки-буржуйки и газовые лампы. Первые автономно обогреваемые кабины появились в 1917 году на американских машинах. Кабину тогда подогревали от выхлопной трубы. Таким способом отапливался, например, Ford A 1929 года. Также для отопления салона ставили дополнительный радиатор и вентилятор для его обдува. Впервые эту систему отопления применили на автомобилях General Motors. Постепенно именно эта схема отопления нашла развитие во всем мире.

В СССР владельцы машин, чтобы не замерзнуть, проделывали отверстия в перегородке между кабиной и моторным отсеком. Это помогало им в самый суровый мороз.

Современные же автомобили обогреваются с помощью охлаждающей жидкости двигателя.

Принцип работы

Конструкция печки состоит из радиатора, патрубков для круговорота охлаждающей жидкости, регулятора потока жидкости, воздуховодов, заслонок, вентилятора.

За передней панелью находится радиатор отопителя. К нему присоединены две трубки, по которым внутрь радиатора поступает охлаждающая жидкость. Эта жидкость циркулирует с помощью помпы ( специального насоса) и по системе охлаждения двигателя и по системе отопления автомобиля.

Когда двигатель нагревается, происходит теплообмен. Антифриз охлаждает двигатель, забирая от него тепло . Горячий антифриз попадает в радиатор печки. Радиатор нагревается, как обычная батарея. В это время вентилятор печки прогоняет через радиатор холодный воздух. Снова происходит теплообмен: радиатор отдает воздуху тепло, а воздух охлаждает радиатор. Теплый воздух дует в салон, а охлажденный тосол снова оказывается в двигателе и охлаждает его. Такая система отопления является самой распространенной и эффективной.

Для того, чтобы зимой салон прогрелся, на выходе из печки должно быть около 30 градусов. Эта температура не только хорошо прогреет салон, но и не даст запотеть стеклам. Переключатель положения обдува, расположенный на приборной панели, регулирует положение заслонок. Они направляют воздушные потоки в определенную сторону: лицо, ноги, лобовое стекло. Направление потоков на лобовое стекло необходимо практически постоянно. Это нужно для того, чтобы в салоне создавалось избыточное давление. При таком давлении стекла не запотеют , а грязь и пыль не попадут в салон.

Печка – это дополнительный радиатор. Если автомобиль не прогрет, то при включении печки, происходит дополнительное охлаждение системы . Из-за этого на стенках радиатора появляется ржавчина, а мотор приходится дольше прогревать. Кроме того увеличивается влажность воздуха, и окна потеют. Поэтому печку нужно включать тогда, когда охлаждающая жидкость нагрелась хотя бы до 50 градусов.

Виды обогревателей

Наряду с жидкостными обогревателями встречаются еще жидкостные электроподогреватели и воздушные обогреватели. Они используются как дополнительные отопители.

В жидкостных электроподогревателях используется электрическая энергия. Такой обогреватель напоминает обычный кипятильник. Но бывают и усложненные его модели. В них входит зарядное устройство для аккумулятора и таймер. Главный минус таких устройств – зависимость от электросети.

Принцип работы воздушных отопителей напоминает работу жидкостных. Только греют они не жидкость, а сам воздух. Эти устройства подогревают только кабины, двигатель они не подогревают. Преимущество их в меньшем расходе топлива.

Вопросы эксплуатации

Обычно с ремонтом системы отопления особых сложностей нет. Чаще всего достаточно разобрать и почистить части системы от загрязнений.

Однако иногда возникают проблемы, которые требуют более серьезного подхода.

Наиболее распространенные причины неисправности печки – забитый радиатор, краник, сломанная помпа.

Из-за неисправности попмы может повести головку блока цилиндров двигателя, что приведет к его перегреванию. Тогда будет необходим капитальный ремонт мотора.

Если у радиатора печки входящий шланг горячий, а выходящий холодный, возможно, поломался краник. Если же краник в порядке, значит нужно менять радиатор печки. Со временем в нем образовывается накипь и скорее всего ее уже очень много.

Иногда в печке может появиться воздушная пробка. Это происходит потому, что трубки очень узкие, а слабому потоку жидкости невозможно выгнать пробку. Чтобы избавиться от пробки, нужно прогреть двигатель. Затем ослабить хомут на шланге и аккуратно снять его с трубки, чтобы появилась небольшая щелочка. Через нее воздух сможет выйти.

При попадании грязи в радиатор начинается процесс гниения, и в салоне появляется неприятный запах.

Как любая техника печка требует своевременного осмотра и ремонта. Соответственно, чем больше возраст автомобиля, тем тщательнее нужно готовить его к отопительному сезону.

blamper.ru

Принцип работы печки в автомобиле

Печка резко перестала работать

Если печка перестала функционировать во время езды и из отверстий начало дуть прохладой, советуем прекратить движение и проверить количество жидкости в системе охлаждения авто

Для этого надо открыть капот и обратить внимание на уровень жидкости в расширительном бачке. Как правило, если температура в салоне падает очень резко, проблема заключается в утечке охлаждающей жидкости

Если уровень действительно низкий или в емкости вообще нет жидкости, проверьте состояния шлангов и патрубков (особое внимание уделите местам, в которых они соединяются). Также стоит осмотреть радиатор печки и радиатор охлаждения мотора

Решить проблему в случае механического повреждения патрубка в дороге непросто. Заменить элемент, понятное дело, не получится, но можно хотя бы временно восстановить его работоспособность. Поможет в этом обычная изолента. Если патрубок очень длинный, можно обрезать поврежденную часть, если после этого его удастся дальше использовать.

Сразу после устранения причины ухода охлаждающей жидкости необходимо долить её до требуемой отметки. Вместо антифриза или тосола можно использовать воду, это поможет вам добраться до места полноценного ремонта. В крайнем случае, наполняем бачок снегом. Это гораздо лучше, чем перегреть мотор и вообще прекратить движение.

Каким образом происходит обогрев салона в современных автомобилях

После этого с помощью вентилятора и подкапотного пространства через радиатор всасывается воздух. Воздух охлаждает радиатор, и в салон автомобиля он попадает уже подогретым. Данная система отопления является самым эффективным вариантом обогрева автомобиля.

Зимой для комфортной температуры в салоне нужно, чтобы из выходил подогретый до 35-45 градусов воздух. Данная температура максимально быстро нагреет внутрисалонное пространство, исключив проблему запотевших стёкол. С помощью шторки на передней панели можно регулировать направление потока обдува: вниз, вверх или посередине. За счёт того, что в системе охлаждения очень высокое давление, температура кипения жидкости охлаждения увеличивается, и температурные режимы могут начинаться от 40 и достигать 130 градусов. Включать печку можно и нужно лишь тогда, когда температура тосола достигла 50 градусов минимум, а лучше когда побольше. Автомобильная печка считается ещё одним радиатором, поэтому включение на «холодном» автомобиле приведет к ещё большему охлаждению системы и неприятным последствиям.

Последствия могут быть следующими:

на прогрев мотора потребуется гораздо больше времени;
из-за конденсата на радиаторных стенках будет образовываться ржавчина — предвестник быстрой коррозии радиатора.

Вместо эпилога

Главная задача автомобильной печки — создавать тепло в салоне. При -25 градусах на улице внутри машины должно быть +16, это по ГОСТу.

Устройство печки в автомобиле весьма нехитрое. Тепло попадает в машину из двигателя. Помпа гоняет тосол и по системе охлаждения двигателя и по системе отопления автомобиля. Горячий антифриз поступает в радиатор печки. Он, как батарея, нагревается, а вентилятор прогоняет сквозь него воздух, который дует прямо в салон. Пройдя через печку, тосол возвращается в двигатель.

Впервые обогреваемые кабины появились на американских автомобилях в 1917 году. Салон грели от выхлопной трубы. Советские шоферы, чтобы не мерзнуть, просверливали в нескольких местах перегородку между моторным отсеком и кабиной. Это спасало их от мороза даже в лютую стужу.

Неисправная помпа , забитый радиатор печки, краник, воздух – вот наиболее частые причины отказа печки. Начнем с помпы.

С неисправной помпой салон прогревается в 2-3 раза хуже, чем с полностью исправной. И это не самое страшное. Нерабочая помпа грозит большими неприятностями. Из-за неисправной помпы может повести головку блока цилиндров. Двигатель от перегрева может заклинить и в последующем потребуется капитальный ремонт мотора.

Иногда печка плохо греет по вине неисправного краника. Он может засорится или сломаться от старости. Проверить просто: входной шланг у радиатора печки горячий, а выходной холодный. Попробуйте открыть кран вручную, если не получится, то смело меняйте его.

Если при этих симптомах вы сняли кран, но он оказался в порядке, то дело плохо: радиатор печки изнутри забит накипью. Его придется менять и ничего тут не поделаешь. Снаружи враги радиатора – пух, дорожная пыль, сухие листья и прочая грязь. С перекрытым радиатором температура воздуха в салоне поднимется всего на несколько градусов, потому что холодный воздух с улицы не проходит сквозь решетку радиатора печки, а просто обдувает его по краям.

Воздушный пузырь в печке двигателя прекрасно себя чувствует, потому что в узких трубках радиатора слишком слабый поток антифриза, не способный выгнать пробку. Чтобы избавиться от нее вот вам совет: прогрейте двигатель, но не долго, чтобы не обжечь руки

Ослабьте хомут на шланге, который подходит к печке и осторожно снимите его с трубки так, чтобы образовалась маленькая щель. Через нее воздух и выйдет

Качественный антифриз, контроль его уровня, но только при холодном двигателе, и чистый радиатор автомобильной печки – вот простые , которые избавят вас от холода и сырости в салоне. И еще: не злоупотребляйте герметиками системы охлаждения. Вместе со щелями они затыкают и трубки радиаторов.

Печка дует неравномерно

Иногда система отопления обеспечивает подачу то горячего, то холодного воздуха в салон автомобиля. Причина такого явления – попадание воздуха в систему охлаждения. Это происходит в таких ситуациях:

места соединений патрубков негерметичны;
попадание воздуха в расширительную емкость в процессе замены охлаждающей жидкости;
выход из строя клапана расширительного бачка.

После определения причины, нужно избавиться от пробки. Для этого открываем крышку расширительного бачка и несколько раз нажимаем педаль акселератора, причем температура движка не должна составлять ниже 90 градусов.

Автономная печка фен

Устройство предназначено для быстрого нагрева воздуха в салоне транспортного средства.

Устройство состоит из:

электромагнитного бензонасоса;
электронного блока управления;
свечи накаливания;
теплообменника с камерой сгорания;

электродвигателя с крыльчаткой;
датчиков температуры на входе потока, в заданном месте салона и датчика перегрева;
корпуса.

Принцип работы «фена”

Электромагнитный бензонасос, управляемый электронным блоком, подает топливо из штатного или отдельно установленного бензобака в камеру сгорания отопителя. Свеча накаливания поджигает смесь. Пламя нагревает окружающий камеру сгорания теплообменник. Холодный воздух, подаваемым вентилятором в пространство между корпусом устройства и теплообменником, нагревается до заданной температуры и поступает обратно в салон.

Продукты горения по патрубкам выводятся за пределы автомобиля. Сигналы с датчиков поступают на блок управления, который регулирует подачу топлива, в зависимости от их показаний. С пульта управления можно задавать параметры температуры и длительность работы. Энергоснабжение отопителя ведется от штатного аккумулятора. В ряде случаев устанавливается отдельный аккумулятор отопителя.

Плюсы системы

Высокая экономичность (расход горючего от 0,1 литра/час)
Удобство монтажа (устанавливается в любом месте салона автомобиля)
Выбор программы режимов работы.
Эффективный обогрев салона.

Минусы

Не влияет на температуру двигателя.
Разряжает аккумулятор.

Автономная печка и система предпускового прогрева двигателя делают процесс эксплуатации автомобиля более комфортным, помогают преодолеть
трудности долгой зимы, продлить срок службы двигателя.

Воздухонагревательная печь создает дополнительные удобства при длительных стоянках, как при морозах, так и в условиях умеренного климата. Система предпускового прогрева двигателя наиболее эффективна в условиях морозных зим. Дополнительные затраты, связанные с покупкой и установкой оборудования окупаются с лихвой, ведь от этого зависит не только удобство эксплуатации автомобиля, но и жизнь водителя.

Устройство электрического отопителя

В конструкции нет ничего особенного. По устройству эти изделия напоминают обыкновенный фен. Температура нагревательного элемента увеличивается (чаще это и посредством вентилятора теплый воздух задувается в салон. Зачастую имеют два рабочих режима — нагрева и вентиляции.

Автолюбители советуют приобретать достаточно мощное устройство — большинство того, что предоставлено на рынке, имеет мощность от Многие приобретают такие отопители, а ведь они не очень эффективны. Они способны в мороз разогреть или одну ногу, или небольшой участок лобового стекла.

Устанавливать такой обогреватель салона автомобиля лучше всего под сидениями, а подключать не к прикуривателю, так как можно сжечь предохранитель, а напрямую к аккумулятору — так надежнее. Однако все-таки приобретать эти фены не стоит.

Быстрая диагностика неисправности обогрева салона автомобиля

Сразу хотим заметить, что все наши советы относятся к автомобилям только с водяным охлаждением двигателя. Таким образом, если вы являетесь владельцем старого автомобиля с воздушным охлаждением двигателя (Запорожец и т.п.) или владеете электрическим автомобилем, который имеет электрический обогрев салона, данные советы будут не приемлемы и не пременимы. Так что, если ваш не обогревает салон, то возможные причины в первую очередь могут быть связаны с отсутствием питания нагревательного электрического элемента, а может быть и с выходом его из строя.

Большинство автомобилей по-прежнему оснащаются водяным охлаждением двигателя, которое во всех традиционных современных автотранспортных средствах действует по одному этому же принципу:

Горячая охлаждающая жидкость, когда нагревается за счет тепла двигателя (антифриз, тосол), переходит в небольшой радиатор (радиатор печки) и начинает нагревать воздух, который поступает с улицы (теплообмен), а далее в салон через проложенные в машине воздуховоды.

По этой самой причине теплый воздух и начинает подаваться в салон после того, как мотор прогреется и нагреет антифриз. То есть, пока двигатель не прогреется охлаждающая жидкость не сможет нагреть , который и проходит через радиатор печки.

Существует несколько причин, по которым теплый воздух может не поступать в салон. Вот например, в самой системе охлаждения вышел из строя термостат, или в систему охлаждения каким-то образом попал воздух, который мешает циркулировать антифризу по системе.

— Застрял термостат

— Воздух в системе охлаждения

— Отсутствует питание электрического нагревателя (если автомобиль оснащен электрической системой отопления)

— Охлаждающая жидкость не циркулирует через радиатор печки

Обращаем ваше внимание, что это самые частые причины, когда плохо работает печка в салоне автомобиля. Конечно же, на практике все намного сложнее

Например, это может быть из-за низкого уровня антифриза в самой системе охлаждения, которое случается из-за утечки охлаждающей жидкости (повреждение патрубков, радиатора охлаждения, радиатора печки и т.п.). Также, воздух может не поступать и из-за поломки системы воздуховодов и самих клапанов вентиляционной системы.

Куда и на что надо обратить внимание в первую очередь?

В самую первую очередь и . В том случае, если уровень антифриза в расширительном бачке находится на низком или минимальном уровне, то необходимо долить охлаждающую жидкость до ее нормального уровня.

Термостат, как таковой по сути, представляет собой обычный клапан, который открывается и закрывается в зависимости от температуры охлаждающей жидкости в системе. Система охлаждения автомашины настроена таким образом, что во время прогрева силового агрегата термостат находится в своем закрытом положении, что способствует более быстрому прогреву двигателя в холодную погоду.

Важно знать:

Но , то термостат открывается и антифриз тут-же начинает подаваться по патрубкам, которые ведут охлаждающую жидкость к радиатору печки, где и происходит теплообмен с холодным воздухом. В случае неисправности термостата, а он может не открыться и даже после того, как двигатель достиг рабочей температуры, холодный воздух поступающей с улицы радиатором печки нагреваться не будет, он будет поступать в салон не нагретым, а в случае заклинивания термостата особенно в закрытом положении, двигатель автомобиля может перегреться.

Примечательно, что термостат может заклинить не только в закрытом положении. Например не редкость, когда термостат заклинивает сразу после того, как он только открылся после прогрева двигателя. В итоге, охлаждающая жидкость начнет циркулировать по большому кругу охлаждающей системы даже при не прогретом холодном двигателе.

В этом случае теплый воздух начнет поступать в салон после холодного запуска двигателя очень быстро. Правда в этом случае двигатель очень долго не сможет набрать свою рабочую температуру.

Для того, чтобы устранить эту причину необходимо, заменить неисправный термостат.

Которая связана с плохим обогревом салона, это попадание воздуха в систему охлаждения. В этом случае воздух будет сильно мешать нормальной циркуляции антифриза в системе.

Для того, чтобы исправить эту проблему необходимо, выпустить воздух из системы охлаждения.

Кроме всего прочего и это не редкость, может случиться и такая проблема, когда теплый воздух перестает поступать в салон из-за засорения самой системы охлаждения. Это может произойти из-за внутренней коррозии радиатора охлаждения.

В этом случае необходима промывка системы охлаждения машины.

Как быстро прогреть салон автомобиля зимой стандартной системой обогрева

Процедура обогрева салона машины зимой базовой печкой не занимает много времени, главное знать как это правильно делать. Случается, что даже автовладельцы с многолетним стажем не знают как правильно использовать печку зимой.

Проще всего владельцем автомобилей с системой климат-контроля, при грамотной настройке система самостоятельно нагреет температуру внутри машины до оптимальной температуры.

Как правильно прогревать салон автомобиля:

Прежде чем заводить мотор и начинать греть салон, его нужно основательно проветрить, чтобы выровнять уровень влажности внутри салона и снаружи. Достаточно открыть двери на 1-2 минуты.
Включить режим «рециркуляции воздуха». Таким образом закроются вентиляционные щели, что не позволит поступать ледяным воздуху с улицы. Отопительная система в таком случае не будет брать воздух снаружи, а использовать будет теплый воздух из салона, прогоняя его постоянно через радиатор и все больше и больше прогревая. Таким образом обогрев салона будет выполниться значительно быстрее. Необходимо помнить, что если в салоне будет находиться хотя бы один человек, стекла будут очень быстро запотевать. Т.к. человек выдыхает влажный воздух.
Включить печку примерно на 1-2 скорости. Устанавливать на полную мощность на начальном этапе нет смысла, т.к. охлаждающая жидкость не будет нагрета и радиатор тоже холодный. Увеличивать мощность надо по мере нагревания салона. Полную мощность имеет смысл устанавливать только спустя 10 минут прогрева салона.
Выставьте максимальную температуру воздуха.
При запотевании стекол необходимо выставить режим «от стекла в ноги». Стандартный режим, который предусмотрен на всех автомобилях.
Спустя 6-7 минут можно переключить на режим «по центру – в ноги». Примерно на 10-ой минуте, когда в салоне станет достаточно комфортно, можно начинать движение. К 15-ой минуте температура воздуха станет оптимально. Однако не забывайте переключать режимы, не допуская запотевания стекол.
Когда салон прогреется до оптимальной температуры нужно отключить режим «рециркуляции воздуха», и продолжить прогрев салона обычным способом.

Помните, что это общие советы и рекомендации. Как прогреть салон автомобиля зимой для конкретной модели машины можно ознакомится на специализированных сайтах, и в инструкции по эксплуатации.

Как быстро прогреть салон автомобиля зимой дополнительной системой обогрева

Дополнительные системы обогрева салона больше всего подходят тем, кто не желает терять много времени на обогрев салона. Как прогреть салон автомобиля зимой дополнительным оборудованием.

Топливный предпусковой обогреватель. Оборудование монтируется под капотом машины. Питание его осуществляться за счет топлива автомобиля. Включается он перед пуском мотора и позволяет нагреть мотор и салон за считанные минуты.

Электрический предпусковой обогреватель. Данная система работает от сети 220 В. Перед пуском мотора данное оборудование подключается к электрической сети и нагревает рабочие жидкости до оптимальных температур. Устанавливается устройство в водяную рубашку либо картер. Через некоторое время его работы охлаждающая жидкость становится теплой, соответственно на подогрев салона будет потрачено значительно меньше времени.

Дистанционный запуск. Система дистанционного запуска автомобиля позволяет запустить двигатель не выходя из дома. Можно завести автомобиля за 5 минут до выхода, таким образом уже Вас будет ждать теплый салон.

Включаем печку правильно

Если вы запускаете мотор, а печка была уже включена, это может привести к следующим проблемам. Такое часто происходит, если водитель поставил себе в машину автозапуск. Приятное дело — выйти из дома и сразу сесть в теплую нагретую машину. Но в конце концов запуск мотора с включенной печкой может привести к поломке. Вот и представьте, что вы зимой остались без нормально работающего отопителя и попали на ремонт.

Не включайте также отопитель сразу после того, как завели мотор, особенно если на улице жесткий минус. Обогрев происходит от того, что антифриз, находящийся в системе охлаждения, отдает тепло. Как только вы завели двигатель, он холодный, и воздух в салон будет дуть холодный. Поэтому какой смысл включать печку, чтобы наполнить салон холодным воздухом? Смысла включать печку, пока не нагреется движок, просто нет. Так что дайте мотору разработаться и уж потом уже включайте обогреватель. И тогда вы нагреете салон гораздо быстрее. Двигатель должен набрать рабочую температуру.

Какие выполняет задачи

Не каждая машина хранится в закрытом и отапливаемом гараже. Чаще авто просто стоит либо на открытой стоянке, либо же во дворе у владельца. Не секрет, что металлический кузов быстро остывает. Стекло внутри покрывается конденсатом, который затем превратится в ледяную корку. Все детали салона в автомобиле, который простоял на улице хотя бы пару часов, включая кресла, приобретают температуру, которая фиксируется и за бортом.

Утром владельцы пытаются создать в салоне комфортную температуру.

Однако одного отопителя после ночной стоянки для этого явно недостаточно. Даже если начать ехать на холодной машине, то нужен будет не один час, пока в салоне станет тепло.

Если с самого начала забрать все тепло под обогрев воздуха в салоне, то для прогрева двигателя тепла просто не хватит, а значит, салон не сможет нормально и быстро прогреться. В этой ситуации поможет только дополнительная печка.

Когда водитель мерзнет, ни о каком эффективном управлении машиной и речи быть не может

Доказано: когда человек мерзнет, он испытывает сильный стресс и может терять контроль и внимание. Вот зачем необходимы дополнительные отопительные устройства

Выбираем режим правильно

Многие водители у нас торопыги. Чтобы быстро нагреть салон, они не только торопятся печку включить, но и выбирают сразу самый жаркий режим. Только при этом условии у вас часть салона будет огненной, а часть холодной. Будете ли вы себя чувствовать комфортно при таких перепадах? Вряд ли — телу будет жарко, а ногам холодно. Как бы не простыть.

Правильно пользуйтесь дефлекторами. Лучший вариант — сначала пустите тепло в ноги. Погрелись пару минут, затем направляйте часть воздуха в ноги, часть в лобовик. Так вы точно сможете избежать трещин на лобовом стекле.

Также учитывайте такой момент, как сила обдува. Не нужно сразу на холодной печке включать максимальный режим. Все должно происходить постепенно. Начните с первой скорости, как на коробке.

Дополнительный электрический отопитель салона автомобиля

Это, наверное, самая простая группа среди всех подобных устройств. Подключаются эти приборы в гнездо прикуривателя, а устанавливают этот элемент чаще на передней панели. За доступную цену полюбили подобные агрегаты молодые водители. Более опытные стараются пользоваться этими устройствами в редких случаях — в качестве фена для прогрева стекол.

Среди преимуществ можно выделить доступную для всех стоимость и простоту монтажа. Для установки не потребуется привлекать специалистов. Запитывается это оборудование либо от аккумулятора, либо же от генератора. Прибор можно использовать сразу же после включения. Неброская форма, нейтральный внешний вид и такие же нейтральные цвета позволят ему вписаться в любые салоны.

Среди недостатков выделяют большое количество поддельной продукции на рынке — подозрительно дешевый дополнительный отопитель салона может быть просто опасен. Если использовать его на полную мощность, то можно быстро разрядить аккумулятор — не рекомендуется пользоваться прибором, если двигатель не запущен.

Также эта группа оборудования может негативным образом влиять на проводку в машине. Кроме этого, многие утверждают, что электрическое дополнительное отопление не имеет высокой теплоотдачи.

Помоги себе сам

Что же делать, если вы успели вовремя ощутить признаки отравления СО: головную боль, удушье, позывы рвоты, учащенное сердцебиение? Обязательно, не медля, глушите двигатель и выходите из машины на свежий воздух. При незначительном отравлении угарным газом этого бывает достаточно, чтобы почувствовать себя лучше.

Если пострадали не вы, то помощь заключается в тех же действиях: выводите пострадавшего на свежий воздух. Если отравление слишком сильное и человек потерял сознание, нужно также вызволить его из машины. Можно попробовать привести отравившегося в чувство, поднеся ему к носу ватку, слегка смоченную нашатырным спиртом, а также растереть нашатырным спиртом ему виски. Ну и, конечно же, в таком случае нужно не медля вызывать «Скорую помощь».

А как быть с климат-контролем

Если на вашей машине стоит эта прекрасная современная опция, давайте разберем, как работает климат-контроль зимой. Выберите на дисплее температуру, которая будет для вас оптимальной. Если у вас навороченная климат-система, например, трехзонный климат-контроль, тогда можно выбрать подходящую температуру и для водителя с передним пассажиром, и для тех, кто едет на заднем диване.

Если нажать кнопку «рециркуляция в салоне», тогда вы ускорите обогрев салона. Климат-контроль должен нагреть автоматически до нужной вам температуры и поддерживать ее в течение всей поездки. Если этого не происходит, значит с системой что-то нет.

Автономный обогрев

В большинстве случаев эти печки устанавливаются на минивены, в салоны микроавтобусов, жилых фургонов либо же грузовиков. Питается обогреватель от топлива. Система имеет отдельную самостоятельную камеру сгорания и трубу для выпуска отработанных газов.

Установка дополнительного отопителя салона возможна только в подкапотное пространство. Прибор функционирует независимо от двигателя, поэтому и называется автономным.

Серди положительных характеристик можно выделить независимость от нагрева двигателя, возможности регулировки их салона, отсутствие лишних деталей в интерьере, готовность к работе непосредственно после запуска. И в отличие от фенов, оборудование достаточно эффективно, хорошо отдает тепло и имеет высокую мощность.

Но без минусов никуда — монтаж гораздо сложней по сравнению с установкой фена. Если хочется тепла в салоне, придется заплатить за бензин немного больше — устройство увеличивает расход. Стоимость владений выше, чем у фена. Ну и вдобавок при работе этот дополнительный отопитель салона автомобиля сильно шумит.

Что касается устройства, то это металлический цилиндр, в котором находится камера сгорания и электроника.

Последняя и контролирует процесс. Система подключается к топливному насосу, оснащена комбинированными и температуры, блоком управления,

все песни Автономка

Прослушать
скачать
добавить в избранное
02:50
Автономка
Третий тост
Прослушать
скачать
добавить в избранное
03:25
Автономка
Прощайте красотки
Прослушать
скачать
добавить в избранное
03:01
Автономка
Лодка
Прослушать
скачать
добавить в избранное
03:40
Автономка
Зачем нам жены….
Прослушать
скачать
добавить в избранное
02:58
Автономка
Это море
Прослушать
скачать
добавить в избранное
03:03
Автономка
По часам уже ночь
Прослушать
скачать
добавить в избранное
03:18
Автономка
Тихий океан
Прослушать
скачать
добавить в избранное
02:59
Автономка
Сколько видано
Прослушать
скачать
добавить в избранное
03:33
Автономка
Возвращение
Прослушать
скачать
добавить в избранное
04:06
Автономка
Черные подлодки
Прослушать
скачать
добавить в избранное
03:16
Автономка
Солнечный город
Прослушать
скачать
добавить в избранное
03:13
Автономка
Уходят моряки…
Прослушать
скачать
добавить в избранное
03:54
Автономка
Мы уходим завтра снова
Прослушать
скачать
добавить в избранное
04:09
Автономка
Усталая подлодка
Прослушать
скачать
добавить в избранное
02:46
Автономка
Памяти АПЛ Комсомолец
Прослушать
скачать
добавить в избранное
02:59
Автономка
Лодка
Прослушать
скачать
добавить в избранное
02:26
Автономка
Письмо комдиву
Прослушать
скачать
добавить в избранное
05:05
автономка
9 отсек
Прослушать
скачать
добавить в избранное
04:11
АВТОНОМКА
УСТАЛАЯ ПОДЛОДКА(АЛЕКС ВИКТОР
Прослушать
скачать
добавить в избранное
03:36
Автономка
Сахалин
Прослушать
скачать
добавить в избранное
03:06
Автономка
Лодка
Прослушать
скачать
добавить в избранное
03:15
Автономка
Усталая подлодка
Прослушать
скачать
добавить в избранное
03:54
Автономка
9-й отсек
Прослушать
скачать
добавить в избранное
02:47
Автономка
Ни куда не денешся из подводной лодки
Прослушать
скачать
добавить в избранное
04:18
Автономка
В заполярном кабаке
Прослушать
скачать
добавить в избранное
02:42
Автономка
Никуда не денешься
Прослушать
скачать
добавить в избранное
03:03
Автономка
Шило
Прослушать
скачать
добавить в избранное
02:24
Автономка
Отпустите в море командир дивизии
Прослушать
скачать
добавить в избранное
03:34
Автономка
Возвращение
Прослушать
скачать
добавить в избранное
03:29
Автономка
Прощайте красотки
Прослушать
скачать
добавить в избранное
04:12
Автономка
Усталая подлодка
Прослушать
скачать
добавить в избранное
04:02
Автономка
Ничего не меняется
Прослушать
скачать
добавить в избранное
03:46
Автономка
Про Сахалин
Прослушать
скачать
добавить в избранное
04:54
Автономка
9-й отсек
Прослушать
скачать
добавить в избранное
03:10
Автономка
Уходят моряки
Прослушать
скачать
добавить в избранное
02:46
Автономка
Третий тост
Прослушать
скачать
добавить в избранное
02:57
Автономка
Всё могу за три рубля
Прослушать
скачать
добавить в избранное
03:32
Автономка
Про Сахалин
Прослушать
скачать
добавить в избранное
03:58
Автономка
Мы уходим завтра снова в автономку
Прослушать
скачать
добавить в избранное
03:04
Автономка
Синева
Прослушать
скачать
добавить в избранное
03:58
Автономка
Мы уходим завтра утром
Прослушать
скачать
добавить в избранное
03:21
Автономка
Пришли
Прослушать
скачать
добавить в избранное
03:25
Автономка
Мы не бросаем в тихих бухтах якоря
Прослушать
скачать
добавить в избранное
04:58
Автономка
9-й отсек
Прослушать
скачать
добавить в избранное
00:25
Автономка
гимн ( стоя)
Прослушать
скачать
добавить в избранное
02:53
Автономка
Track 12
Прослушать
скачать
добавить в избранное
04:11
Автономка
На пирсе тихом
Прослушать
скачать
добавить в избранное
03:26
Автономка
Прощайте, красотки!
Прослушать
скачать
добавить в избранное
03:23
Автономка
Линнахамари
Прослушать
скачать
добавить в избранное
02:59
Автономка
Сколько видано (Ян Френкель кавер)

7gear.ru

Автомобильная «печка»: от горячих камней до климат-контроля

 Современный отопитель салона, который мы принимаем как должное, — продукт долгой эволюции. Мы разобрались, как конструкторы "приручили" сначала горячий воздух из выхлопной трубы, потом антифриз, а так же как был устроен климат-контроль 30-х годов.

Однажды мой приятель, который читал книгу Тома Бауэра «Формула-1 — история главной автогонки мира и ее руководителя Берни Экклстоуна» сказал: «Книга дурацкая, там есть эпизод, в котором Берни продал машину без печки. Не могли придумать, что ли, более правдоподобную историю?» Судя по всему, речь шла о следующем абзаце:

«Один из работников Уайтхауса по имени Питер Рикс как-то спросил его за кружкой пива:

— У тебя найдется хороший подержанный MG?

— Да, — ответил Экклстоун. — Ярко-красный.

— А печка там есть? — спросил Рикс, поскольку печка в машину ставилась отдельно.

— Есть.

Рикс заплатил за машину, а когда ее пригнали, обнаружил, что печки нет».

Пришлось объяснить моему приятелю, что печка, без которой мы машину не мыслим, была опцией еще в шестидесятых годах. А машины с ней считались отменно комфортными. В общем, самое время рассказать о том, как появился и эволюционировал такой привычный сегодня атрибут автомобиля, как климатическая установка, ранее в народе называемая «печкой».

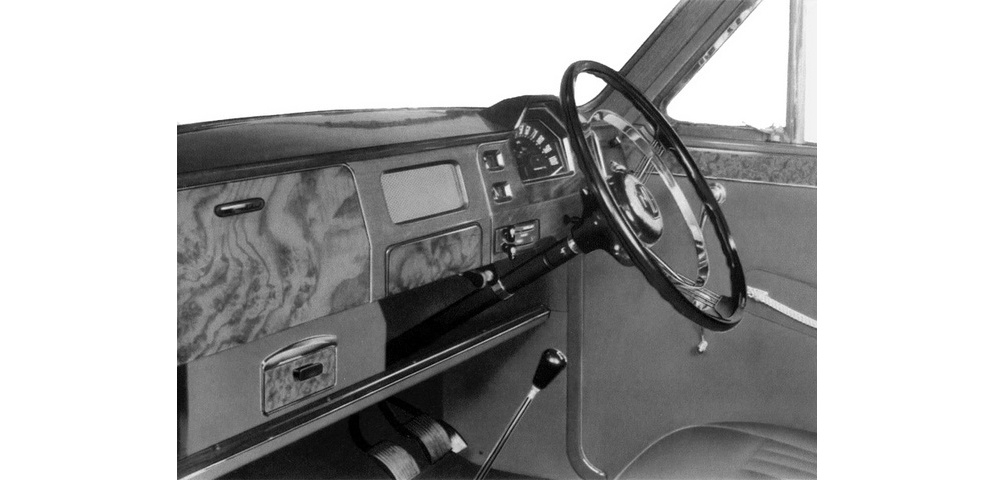

Торпедо MG Magnette

Первые эксперименты

Начиная с конца XIX века машины выпускались без закрытого кузова, и там печка была бы почти бесполезна. Тем более что охлаждение двигателя обычно было термосифонным или вообще воздушным — отапливать целенаправленно салон с его помощью было сложно. Самые комфортабельные закрытые кузова отапливались по-каретному, отдельной маленькой печью или же более безопасными нагретыми камнями либо другими заранее прогреваемыми предметами. Да и сами кузова были деревянными, часто неплохо утепленными.

А вот на электромобилях (они были весьма популярны в США в начале века!) встречалась такая интересная опция, как подогрев рулевого колеса. Однако греть одного водителя было слишком накладно, так что до поры самым надежным его другом в холодную погоду была специальная одежда или попоны, закрывающие сразу салон и нескольких человек.

Первые рецепты действительно автомобильного отопления появились достаточно рано. Реклама 1907 года в журнале Motor предлагала уникальную возможность — устройство, подающее нагретый выхлопной системой воздух в салон. Подобного рода устройства предлагались множеством фирм.

Конструкция их была обычно незамысловата: из выхлопной трубы часть горячих газов отводилась в теплообменник-радиатор в салоне. Если обогрев не был нужен, то просто закрывали клапан подачи газов. Теплообменник ставили на пол машины. Разумеется, в стандартную комплектацию такие устройства не входили, но зато поставить его можно было на любую машину с ДВС.

Устройство было опасным, потому что выхлопные газы могли попасть прямо в салон при нарушении герметичности, а регулировать температуру было сложно, так как температура и давление выхлопных газов постоянно менялись. К тому же их нужно было периодически прочищать, ведь выхлоп на старых машинах был очень грязным. Существовала и опасность возгорания деревянных кузовов машин или других соприкасающихся с отопителем деталей. В общем, система не прижилась.

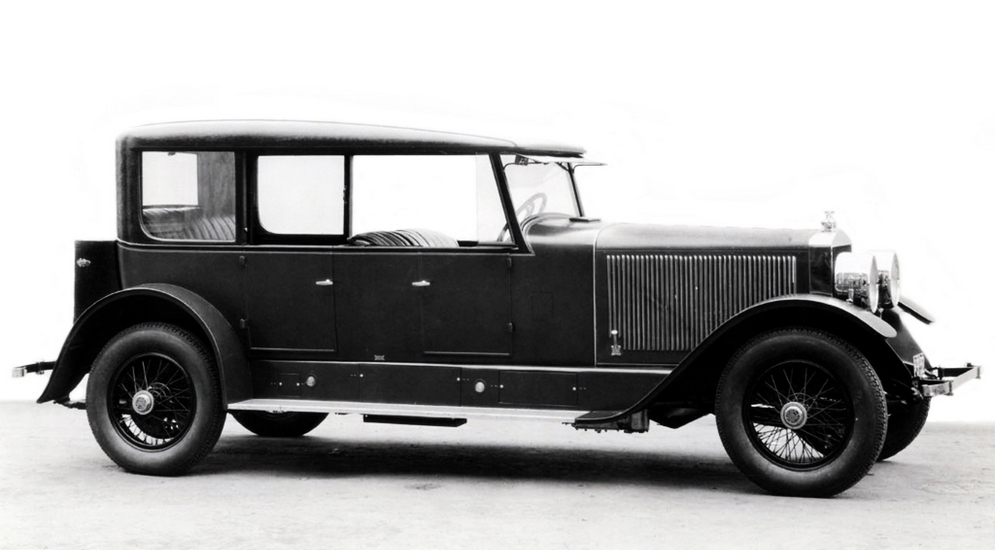

В 1925 году произошло одно знаменательное событие, смысл которого можно оценить только сейчас. Впервые мировое производство машин с закрытыми кузовами превысило производство открытых авто. Эра кабриолетов — ветра в лицо, пыли, снега и очков-консервов — закатилась. Выбор был сделан в пользу комфортного перемещения в любую погоду, в том числе и в зимнее время.

Отопитель с нагревом в выпускном коллекторе

Более совершенная система отопления салона появилась 1929 году на Ford Model A. Она уже разрабатывалась специально для этой модели и включала в себя теплообменник на выпускном коллекторе мотора и гибкие трубы.

Вентилятор в подкапотном пространстве, нагнетая воздух для двигателя, попутно «задувал» в воронку трубки «печки», оттуда воздух направлялся в теплообменник в коллекторе, нагревался и поступал затем в салон. Регулировалась такая система привычными нам сегодня заслонками и даже имела возможность направить поток горячего воздуха на лобовое стекло или в ноги.

Несколько более совершенная система опционально устанавливалась на Ford V8 с 1933 года. Воздушный поток, который нагнетался в воронку вентилятором, делился надвое. Одна часть оставалась холодной, другая – шла через трубчатый теплообменник в выхлопном коллекторе. Далее оба потока шли в смесительную камеру. Из салона можно было отрегулировать состав воздушной смеси, двигая заслонку смешения и получая таким образом более или менее горячий воздух.

Паровой отопитель

Конструкторская мысль не стояла на месте: компания Delco в те же годы предлагала систему парового отопления для машины. Котел системы устанавливался все туда же, на выхлопную трубу. А получившийся пар нагревал радиаторы в салоне. А те в свою очередь обдувались вполне привычными нам электрическими вентиляторами. Так понемногу собирались вместе компоненты обычной автомобильной «печки».

Жизнь подобных систем оказалась долгой, они применялись на множестве дешевых европейских машин, на знаменитом «Жуке», на 2CV и на первых вариантах наших «Запорожцев». На машинах с воздушным охлаждением мотора иногда применялся вариант с подачей в салон воздуха из системы охлаждения мотора, но примеси масла, бензина и выхлопа сделали такую конструкцию еще менее комфортной, чем обогрев от выхлопной трубы. На «Жуке» начальный вариант заменили сначала на простой теплообменник на выхлопной трубе, а потом попытались использовать масляный радиатор.

Неудивительно, что на фоне всех этих сложностей автомобили с паровыми машинами считались верхом комфорта. Паровички братьев Добл, например модели Doble Detroit 1917 года или скоростной Doble Model E 1924 года, не только поражали воображение скоростью и динамикой разгона — Model E разгонялась до 160 км/ч, что тогда считалось совершенно ошеломительным, но и тихо работали, не выдавали неприятного дыма (топливом служил спирт), и, разумеется, отапливались паром и были по тем временам потрясающе комфортными. К сожалению, они оказались в разы дороже машин с ДВС, и выпуск их не дотянул и до сотни штук суммарно.

Первые жидкостные отопители

Первые машины с водяной помпой и термостатом, то есть с циркуляционной системой охлаждения появились в середине двадцатых годов. Для них вскоре были созданы и опционные «печки» почти современной конструкции. Через маленький радиатор в салоне прогонялась горячая вода из системы охлаждения двигателя, а сам радиатор обдувался электрическим вентилятором.

В 1927 году А.Б. Арнольд построил экспериментальную установку для Ajax Car (подразделение Nash Motors, о которой ниже) радиатор системы был полнопроточным. Чуть позднее, в 1930 году, после доводки его системы Harrison Radiator Division of General Motors с группой предприятий взяли патент US 1,923,355 на подобные системы отопления и начали серийное производство.

Но это была все еще отдельная система, которую можно было поставить на любую машину с двигателем, имевшим помпу. Но зато она производилась массово и была проста в установке — достаточно было просверлить пару отверстий в моторном щите. Важно понимать: это была просто «печка», которая грела салон. Можно было отрегулировать ее нагрев и интенсивность работы вентилятора, а с системой вентиляции отопитель был не связан. Собственно говоря, для вентиляции никакой системы и не было — салон проветривали через форточки в боковых окнах, да на ходу через специальные заслонки обдувалось лобовое стекло.

Первой же машиной, на которой отопитель появился как встроенный элемент, принято считать Nash. Начиная с 1938 года на все машины марки можно было заказать отопитель салона жидкостного типа похожий на современный. «Печкой» можно было управлять двумя ручками на приборной панели. Одна регулировала скорость работы вентилятора, другая — клапан подачи антифриза в радиатор отопителя и заслонку смешения холодного забортного воздуха с воздухом, подаваемым с нагретого радиатора. Чем выше требовалась температура, тем больше антифриза и меньше забортного воздуха.

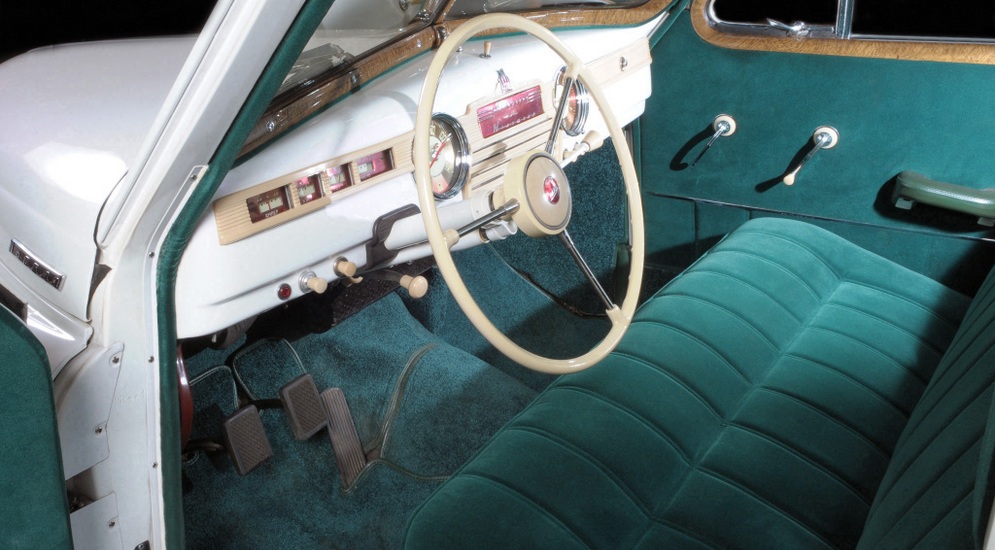

Торпедо Nash Rambler

Развитие систем климат-контроля

А уже в 1939 году в опциях появилась система Nash Weather Eye, которую можно считать прообразом систем климат-контроля, температура воздуха в ней поддерживалась автоматически. Систему можно было поставить на топовые модели LaFayette, Ambassador Six и Ambassador Eight.

Воздух не только подогревался, он еще и проходил через фильтры, а в салоне нагнетаемым воздухом поддерживалось повышенное давление, чтобы дорожная пыль и холодный воздух не проникали внутрь через щели. Впрочем, это были машины класса нынешнего «Роллс-Ройса» и «Бентли», ну или топовых «Мерседесов».

Конечно же, никаких электронных блоков управления и температурных датчиков в конце 30-х не было. Для автоматической регулировки температуры обдува использовался обычный термостат. Воздух из печки, подаваемый в салон, в зависимости от своей температуры, расширял или сжимал парафин в термостате, и тот, соответственно, регулировал клапан подачи антифриза в радиатор и заслонку смешения. Дальнейший технический прогресс был связан с развитием этой принципиальной схемы. Отопитель и климат-контроль становился компактнее, совершеннее и дешевле.

Уже упомянутое подразделение Harrison Radiator Division of General Motors на протяжении многих лет занималось усовершенствованием систем вентиляции и отопления на автомобилях GM и разработало систему, в которую входил радиатор для монтажа под сиденья и система подвода свежего воздуха. Комплект установки можно было заказать для машин Oldsmobile, Pontiac и Chevrolet, а на Cadillac такую опцию можно было заказать и в заводском исполнении.

После войны, в 1946 году, гораздо более «демократичный», нежели Nash, Buick представил собственную систему отопления с автоматическим контролем температуры. А Cadillac в том же году создал систему с двумя отдельными радиаторами под передними сиденьями — с их помощью можно было поддерживать разную температуру в правой и левой частях салона. Эту систему, наверное, можно считать первой системой раздельного регулирования, предком наших многозонных климат-контролей.

В 1950 году систему с вентиляцией и обогревом внедрил General Motors для всех своих моделей, а к 1962-му — интегральные климатические установки, совмещавшие вентиляцию салона и его обогрев. В 1968 году производство машин без системы отопления было в США запрещено законодательно.

Тем временем на нашей стороне океана

Переход к использованию систем отопления в Европе тоже был небыстрым и завершился примерно к середине шестидесятых годов. И начался он тоже с люксовых машин. Но в целом автомобили были проще американских, и отопитель часто оказывался дорогой опцией. Так и произошла история с Экклстоуном, которую мы упоминали выше, она вполне правдива.

На спортивных машинах вроде MG комфорт часто приносили в жертву цене и легкости. К началу семидесятых годов найти новый автомобиль без отопителя уже практически невозможно, даже самые дешевые обзаводятся «печкой».

Вот только обилие компактных авто заставляло конструкторов искать способы удешевления системы. Например, на Fiat 500 и Ford Anglia использовали систему с подводом тепла от специальной секции основного радиатора, то есть без отдельного радиатора отопителя. Чуть более дорогой Renault 4 мог похвастаться полноценной системой обогрева, хотя вентиляция салона все еще шла через форточки.

Советский опыт

Срок эксплуатации машин в Европе вообще и в СССР в частности был большим. Многие помнят путешествия на оригинальных «Москвичах»-400, где печки не было вовсе, или на ГАЗ-51 первых выпусков. А ведь они бегали по дорогам еще в восьмидесятые годы! Показателен в этом плане переход от ГАЗ-М-20 «Победа» к ГАЗ-21 «Волга».

На «Победе» не было полноценной печки, теплый воздух подавался в основном на лобовое стекло слабеньким моторчиком, а в «Волге» же при желании можно было «устроить Ташкент». На ГАЗ-24 появилась уже полноценная система вентиляции салона, обеспечивающая и его прогрев, и охлаждение. В целом отечественный автопром даже оказался в чем-то более прогрессивным, чем европейский. Суровая зима не позволяла сделать отопитель опциональным элементом, да и продажа опций не вязалась с советской экономикой. Правда, грели печки не всегда хорошо из-за плохой сборки, загрязнения и неудачных конструкций, но они были.

Альтернатива

Не всегда отопители используют температуру выхлопа, масла или антифриза. Есть и более экзотические варианты с бензиновыми горелками и электрическими отопителями.

И разумеется, рассказ о современных системах климатизации был бы неполным без описания систем кондиционирования воздуха. Но о дальнейшем прогрессе и экзотических решениях — в следующей части статьи.

Система обогрева автомобиля

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Обогрев салона автомобиля в холодное время года является не только необходимым, но и обязательным условием его эксплуатации. Ведь от температурного режима внутри автомобиля зависит комфорт и работоспособность водителя. При снижении температуры ниже минимально предусмотренной падает реакция водителя и это может спровоцировать аварийную ситуацию на дороге. Поэтому работе отопительной системы транспортных средств уделяется значительное внимание.

Отопительная система автомобиля

Система отопления современных автомобилей имеет практически одинаковую принципиальную схему, отличия состоят только в конструкционных особенностях отдельных ее элементов. К основным узлам отопительной системы относятся:

обогревающий радиатор;
кран отопителя;
циркуляционный насос;

вентилятор;
система управления отопителем;
система дефлекторов.

Обогревающий радиатор представляет собой специальный теплообменник, по которому циркулирует нагретый тосол, отдавая тепло металлическим элементам. В качестве материала для радиатора используется материал с высокими показателями теплопроводности и теплоотдачи (в основном алюминий или медь).

Кран отопителя — элемент, используемый для прерывания подачи тосола в отопительный радиатор.

Циркуляционный насос — обеспечивает движение жидкости через теплообменник обогревателя.

Вентилятор — обеспечивает движение нагретого воздуха от обогревателя в салон автомобиля.

Система управления — состоит из специальных рычажков, кнопок и переключателей (в зависимости от модели автомобиля), которые применяются для регулировки подачи нагретого тосола в теплообменник обогревателя.

Система дефлекторов — обеспечивает нужное направление теплого воздуха, поступающего от печки в салон.

Кран отопителя: важный элемент системы отопления автомобиля

Кран отопителя, входящий в состав отопительной системы, играет, пожалуй, ключевую роль, управляя тем, будет ли тепло в салоне автомобиля или нет. Функция отопительного крана сводится к обеспечению подачи нагретого тосола из системы охлаждения мотора к теплообменнику обогревающего радиатора автомобильной печки. В холодное время года кран открывается при помощи элементов системы управления печкой, и горячий тосол попадает в теплообменник, нагревая его. В теплое время года кран перекрывается, препятствуя попаданию жидкости из системы охлаждения силового агрегата в обогреватель печки, исключая повышение температуры в салоне.

Сам кран имеет достаточно простую конструкцию и состоит из корпуса с каналами, через которые происходит вход и отвод рабочей жидкости, а также запирающего элемента шарового типа и резиновых прокладок. Крепление крана выполняется при помощи фиксирующих болтов, а соединение с патрубками осуществляется при помощи червячных хомутов.

Основные неисправности отопительного крана

Основной «болезнью» отопительных кранов отечественных автомобилей ГАЗ, ВАЗ, УАЗ, ЗИЛ, УРАЛ, МАЗ является их протекание и закисание. Поскольку об отопительном кране вспоминают только с наступлением холодов, а остальное время он находится в отключенном состоянии, то после нескольких лет эксплуатации он просто-напросто закисает. Его шаровой запирающий элемент приваривается к корпусу крана и не представляется возможным его открытие или закрытие.

Другим распространенным дефектом этих узлов является их протекание. Следствием этого станет прорыв прикипевшей и утратившей эластичность резиновой прокладки в кране. В результате этого, тосол, поступающий из системы охлаждения двигателя, будет постепенно вытекать, что может привести к перегреву двигателя вследствие уменьшения объема рабочей жидкости в системе. Мало того, вытекание тосола происходит и в салон автомобиля, что весьма вредно для здоровья: испаряющийся этиленгликоль, входящий в состав тосола, вреден для здоровья.

Многие пытаются ремонтировать кран, прочищая и разрабатывая его шаровой запирающий механизм, меняя резиновые прокладки. Но этого хватает не надолго — лучше сразу установить новый кран и не испытывать судьбу, ведь кран может сломаться в самый неподходящий момент, когда под рукой не будет ни нового крана, ни материала для его ремонта.

Замена отопительного крана

Замена крана отопителя не является сложной задачей и может быть выполнена самостоятельно в гаражных условиях. Все работы следует выполнять при холодном двигателе, чтобы исключить возможность ожога. Для снятия поврежденного крана нужно отсоединить от него приточный и отводящий патрубки. Следует учитывать то, что часть жидкости может из патрубков вылиться, поэтому нужно иметь под рукой посуду, которую можно будет подставить под патрубки. Для снятия крана нужно открутить крепежные болты.

Процесс установки нового узла выполняется в обратной последовательности. После установки крана следует проверить уровень тосола в машине, при необходимости долив до необходимого уровня.

Процесс замены не занимает много времени, поэтому его можно выполнить даже в дорожных условиях. Бывалые автомобилисты даже советуют возить запасной кран в своем ремкомплекте, что позволит при поломке крана сразу же его заменить.

Керамический отопительный кран

Многие автолюбители, сталкивающиеся с проблемой закисания отопительного крана, устанавливают керамический кран, в котором запирающий механизм выполнен из металлокерамики. Отличительной чертой этого типа крана является больший эксплуатационный ресурс и меньшая склонность к закисанию. Использование керамического крана позволяет гарантировать высокую износостойкость отопительной системы, надежность и плавность регулировки крана в процессе использования печки.

Металлокерамика, из которой производят краны, рассчитана на работу в условиях температур от -30°С до +150°С. В процессе производства литого корпуса крана он проходит проверку на герметичность под давлением в 1,8 атм., что в 3 раза превышает рабочее давление в системе отопления автомобиля. То есть керамические краны имеют трехкратный запас по прочности.

www.avtoall.ru

Дополнительные системы отопления | Системы безопасности и комфорта

Наряду с классической системой отопления, вентиляции и кондиционирования многие современные автомобили оснащаются дополнительной системой отопления. В автомобилях с высокоэффективными двигателями непосредственного впрыска отводимого тепла при низких температурах недостаточно для обогрева салона автомобиля. Доля автомобилей, которые оснащаются системами отопления при неработающем двигателе (автономными отопителями), также постоянно увеличивается. Дополнительно возможны комбинации обоих систем.

Варианты систем отопления

В основном, различают электрические и топливные дополнительные отопители. Электрические отопители имеют либо нагревательный элемент, который нагревает охлаждающую жидкость по принципу кипятильника, либо как тепловентилятор с нитями накаливания, нагревает проходящий через них воздух. Топливные отопители как и электрические нагревают либо охлаждающую жидкость либо воздух при неработающем двигателе.

Система управления отопителями часто интегрирована в систему отопления, вентиляции и кондиционирования. Только в автономных системах отопления им нужен собственный блок управления.

В автономных системах отопления, используемых в легковых автомобилях, происходит нагрев охлаждающей жидкости. При этом различают магистральные, байпасные и системы комфорта. В случае магистральной системы автономного отопления она последовательно устанавливается в контур охлаждающей жидкости в ряд с двигателем и теплообменником автомобиля.

Рисунок. Магистральная автономная система отопления
Отопитель
Водяной насос
Соединительная деталь
Теплообменник
Двигатель автомобиля

При таком варианте установки нагревается весь контур охлаждающей жидкости, включая двигатель. При запуске двигателя это позволяет уменьшить расход топлива и выбросы вредных веществ, а мотор быстрее достигает своей рабочей температуры. Однако такое соединение требует более продолжительной фазы нагрева для достижения комфортной температуры в салоне и оттаивания стекол. Из-за такой более продолжительной по времени фазы нагрева, по сравнению с байпасным соединением, аккумуляторная батарея автомобиля подвергается большей нагрузке.

При байпасном соединении системы автономного отопления нагрев охлаждающей жидкости происходит только в теплообменнике и соответствующих трубопроводах. Благодаря этому обеспечивается более быстрый нагрев воздуха в салоне и оттаивание стекол. При последующем запуске двигателя автомобиля, который не был разогрет, переключающий клапан поддерживает байпасный режим до тех пор, пока двигатель не достигнет своей рабочей температуры.

Рисунок. Байпасное соединение системы автономного отопления
Отопитель
Водяной насос
Комбинированный клапан (5 разъемов)
Тройник
Теплообменник
Двигатель автомобиля

Система комфорта. Комбинация магистральной и байпасной систем представляет собой систему комфорта. В ней сначала отапливается салон. При температуре прибл. 75 °С открывается термостат, открывая контур воды для дополнительного нагрева двигателя.

Рисунок. Водяной контур. Монтажный набор комфортной системы отопления

Система комфорта является самым дорогостоящим вариантом автономного отопления, поскольку для нее необходимы дополнительные трубопроводы, обратный клапан и термостат.

Система автономного отопления может включаться по предварительно заданному времени, посредством пульта дистанционного управления или телефона.

Самой недорогой возможностью активации системы автономного отопления и выбора времени включения является многофункциональный таймер. Его достаточно, когда клиент всегда пользуется автомобилем в одно и то же время или другие альтернативы невозможны.

Пульт дистанционного управления предлагается, если клиента пользуется автомобилем нерегулярно, но он может своевременно активировать отопление до того, как ему понадобится автомобиль. Автомобиль должен находиться в радиусе действия пульта дистанционного управления.

Система автономного отопления может управляться также посредством телефонных звонков. Этот вариант является самым удобным. Однако если автомобиль с соответствующим блоком управления через телефон часто находится в районах с плохим покрытием сети, это может привести к сбоям в работе.

Принцип действия отопителя

Рисунок. Интегрированный в контур охлаждающей жидкости отопитель
Электродвигатель
Прибор управления
Место сопряжения/8-полюсной штекер
Реле, автомобильный вентилятор
Главный предохранитель/держатель предохранителя
Мини-таймер
Вентилятор
Водяной насос
Датчик температуры
Камера сгорания
Датчик перегрева
Теплообменник
Сито, встроенное в дозирующий насос
Дозирующий насос
Выпускной трубопровод с глушителем
Свеча накаливания
Датчик пламени
Воздуховод сгорания
А Отработавший газ
В Топливо
V Воздух для сгорания

Интегрированный в контур охлаждающей жидкости отопитель получаеттопливо из топливного бака автомобиля при помощи отдельного дозирующего насоса. В зависимости от автомобиля (бензин/дизель/газ) имеются незначительные различия в принципе действия отопителей. Тепло, возникающее в результате сгорания топлива внутри отопителя, передается охлаждающей жидкости. Отдельный водяной насос в отопителе обеспечивает прохождение жидкости через него.

После включения системы автономного отопления сначала активируется водяной насос Затем нагревается свеча накаливания. И только потом происходит подача топлива и дозирование, то есть начинается сгорание. Это приводит к запуску вентилятора приточного воздуха. Процесс сгорания постоянно контролируется датчиком пламени. При наличии стабильного пламени свеча накаливания отключается через определенный промежуток времени. Если пламя не образуется спустя 90 секунд после начала подачи топлива, то старт повторяется снова. Если и в этом случае зажигания не происходит, то автономная система отопления отключается по причине неисправности. То же самое касается и угасания пламени во время работы. Аварийное отключение отопителя также происходит при перегреве, слишком низком или высоком напряжении, неисправной свече накаливания, нехватке топлива и сбоях при вращении электродвигателя вентилятора.

Аварийное отключение можно отменить после устранения причин посредством короткого выключения и включения системы автономного отопления. После двукратного повторного срабатывания аварийного отключения или дефектов, влияющих на безопасность системы, происходит аварийная блокировка!

Указания для дополнительного оснащения и законные предписания

Поскольку дооснащение в зависимости от автомобиля чаще всего длится от нескольких часов до двух дней и связано со значительными расходами, к нему необходимо тщательно подготовиться.

Для дооснащения автономной системой отопления существуют разные монтажные комплекты. Из-за сложности, как правило, рекомендуется выбор монтажного комплекта, подходящего к автомобилю, с подробной инструкцией по монтажу. Существует ряд правил и указаний, которые следует соблюдать во время установки автономной системы отопления. Самые важные приведены ниже. В основном, отопитель устанавливается с водяным насосом в моторном отсеке.

Законные предписания:

К установке допускаются только отопители с «Общей омологацией» с официальным знаком технического контроля на заводской табличке.
Монтаж должен выполняться только специалистами согласно руководству по монтажу.
Дооснащение должно проверяться производителем типовым испытанием согласно § 20 Правил допуска транспортных средств к движению (StVZO) или отдельным испытанием согласно § 21 StVZO.
Если типовые испытания не проводились, то монтаж должен быть подтвержден согласно § 19 StVZO.
Год первого ввода в эксплуатацию должен быть нанесен на заводскую табличку.
В соответствующем месте рядом с наливной топливной горловиной должна быть установлена табличка («Перед заправкой отключите отопитель»).
Нельзя устанавливать отопитель, прокладывать топливопроводы и выпускные трубопроводы в салоне автомобиля.
Воздух, необходимый для сгорания, должен поступать снаружи; выпускные трубопроводы следует прокладывать таким образом, чтобы в салон автомобиля не попадали отработавшие газы.

Монтаж топливопроводов следует выполнять с особенной тщательностью. Они должны располагаться на достаточном расстоянии от горячих деталей автомобиля, например, отводов ОГ, защищены от механических повреждений и надежно закреплены. При этом работа двигателя или иные движения автомобиля не должны влиять на срок службы системы. Не допускайте попадания капель топлива на горячие детали или электрические соединения. В целом, подача топлива не должна осуществляться посредством силы тяжести или избыточного давления, то есть без отбора топлива из находящихся под давлением топливопроводов, или за автомобильным топливным насосом. В этой связи, топливопроводы от дозирующего насоса к отопителю всегда должны прокладываться с наклоном по восходящей. В большинстве случаев используется отдельное соединение с топливным баком.

Рисунок. Прокладка системы подачи топлива
Разъем для подключения к топливному 6а ку топливной арматуры
Дозирующий насос
Топливопровод
Топливный шланг
Топливопровод

Укладка впускного воздуховода для сгорания и трубопроводов для отвода ОГ должна выполняться таким образом, чтобы отверстия всегда были свободными, не забивались грязью или снегом, не были направлены против встречного потока воздуха и установлены с легким уклоном для возможности беспрепятственного стекания конденсата.

Рисунок. Расположение воздуховодов впускного и выпускного трубопровода
Отопитель
Впускной воздуховод
Гибкий выпуск для отработавших газов
Глушитель
Выпускной трубопровод

Кроме того, выходящие отработавшие газы не должны снова всасываться как воздух, необходимый для сгорания. Поскольку выпускной трубопровод при работе сильно нагревается, следует следить за достаточным расстоянием до теплочувствительных деталей.

Отопитель и водяной насос должны устанавливаться, в основном, ниже минимального уровня охлаждающей жидкости автомобиля. Благодаря этому отопитель и водяной насос могут самостоятельно вентилироваться, а опасность перегрева уменьшается. Подключение отопителя с водяным насосом к контуру охлаждающей жидкости автомобиля выполняется, как правило, на подающей магистрали, ведущей от двигателя автомобиля к теплообменнику. При укладке водяных шлангов также следует обращать внимание на достаточное расстояние до горячих деталей автомобиля, а также до чувствительных к температуре деталям. Кроме того, водяные шланги должныпрокладываться без изломов, чтобы они нигде не терлись, а соединения шлангов должны быть герметичными. Перед окончательным подключением к контуру охлаждающей жидкости они должны быть заполнены охлаждающей жидкостью.

Если отопитель уже установлен, то дооснащение ограничивается только установкой органов управления и системеы управления, а также перепрограммированием автомобиле. В результате получается очень экономный вариант дооснашения автомобиля автономной системой отопления.

Для квалифицированной консультации клиента перед дооснащением всегда спрашивается режим езды клиента, поскольку нагрузка на аккумуляторную батарею при работе автономной системы отопления большая. Основное правило: время работы автономной системы отопления = необходимому последующему времени движения автомобиля для подзарядки аккумуляторной батареи. Поэтому при дооснащении автомобиля автономной системой отопления часто рекомендуется заменить установленный аккумулятор, на аккумулятор с большей емкостью.

Кроме того, обращают внимание клиента на то, что автономную систему отопления нельзя использовать в закрытых помещениях, таких как гаражи и мастерские, или вблизи заправок и нефтехранилищ.

Диагностика и электрическая схема автономной системы отопления

При диагностике неисправной автономной системы отопления, как и в других случаях, прежде всего рассматривают простые причины. Самыми распространенными неисправностями являются слабый заряд аккумуляторной батареи, перегибы или забитые топливопроводы, малое количество топлива в баке или неисправные предохранители. И только на следующем этапе может потребоваться диагностический компьютер/тестер. Для систем, которые идентичны серийным или опционным системам производителя, диагностику можно осуществить через диагностические системы автомобиля. В противном случае, потребуется компьютер с диагностическим программным обеспечением производителя отопителя и соответствующий диагностический ПК-адаптер. Это оборудование позволит считывать память ошибок, управлять различными функциями и устранить аварийную блокировку.

Рисунок. Диагностический адаптер
HYDRONIK
Кабель адаптера
Мини-таймер
SUB-D-соединительный кабель
ISO-адаптер

Примечание для СТО: аварийную блокировку можно снять после устранения причин также вручную. Для этого необходимо сначала включить автономную систему отопления, на 30 с прервать подачу тока, затем снова включить систему отопления и подождать несколько минут. После возобновления подачи питания аварийная блокировка будет снята.

Агрегат автономной системы отопления со свечой накаливания, датчиком перегрева, датчиком пламени, датчиком температуры и блоком управления, как правило, соединяется с электроникой автомобиля при помощи двух штекеров. Благодаря этому обеспечивается подача напряжения с соответствующими мерами безопасности и выполняется управление автомобильным вентилятором, а также водяным насосом и топливным дозирующим насосом. На рисунке представлена электрическая схема автономной системы отопления.

Рисунок. Электрическая схема автономной системы отопления
1.1 Дизель
1.2. Свеча накаливания
1.5 Датчик перегрева
1.12 Датчик пламени
1.13 Датчик температуры
2.1 Блок управления
2.2 Топливный дозирующий насос
2.5.7 Реле автомобильного вентилятора
2.7 Главный предохранитель 20 А
2.7.1 Предохранитель, управление 5 А
2.7.5 Предохранитель автомобильного вентилятора 25 А
2.12 Водяной насос
5.1 Аккумуляторная батарея
5.1.2 Колодка предохранителей в автомобиле
5.9.1 Выключатель автомобильного вентилятора
5.10 Автомобильный вентилятор
а) для опции дополнительного отопителя подключите к D+
f) разделите линию
к) выключатель (подогрев, например, наружная температура <50 °С или

После полной установки при дооснащении или повторного монтажа, проведения диагностики и ремонта автономная система отопления должна быть запущена сначала на СТО. Перед этим необходимо тщательно удалить воздух из контура охлаждающей жидкости, проверить подачу топлива и соединение всех электрических разъемов. Не забудьте предварительно установить регулятор температуры на нагрев!

Примечание для СТО: Если автономная система отопления интегрируется в системы автомобиля, то перед первым запуском необходимо выполнить соответствующее перепрограммирование автомобиля.

Во время первого запуска необходимо проверить все трубопроводы, шланги, разъемы, соединения и направление выхода ОГ. Если при этом возникнет неисправность, следует провести поиск неисправностей.

Примечание для СТО: После 2 часов эксплуатации следует еще раз подтянуть все хомуты шлангов.

ustroistvo-avtomobilya.ru

Система отопления автомобиля. Как устроен и по какому принципу работает отопитель, радиатор и другие его составляющие? Статья система управления отоплением автомобиля

Назначение автомобильного отопителя, другими словами «печки», понятно каждому — это устройство предназначено для поддержания тепла в салоне автомобиля. Однако функции отопителя несколько шире – помимо комфорта, печка нужна для того, чтобы Такая ситуация возникает не только зимой, но и весной, и осенью, когда задача печки сводится только к решению такого рода проблемы.

История появления

Современные же автомобили обогреваются с помощью .

Принцип работы

За передней панелью находится радиатор отопителя. К нему присоединены две трубки, по которым внутрь радиатора поступает охлаждающая жидкость. Эта жидкость циркулирует с помощью и по системе охлаждения двигателя и по системе отопления автомобиля.

Когда двигатель нагревается, происходит теплообмен. Антифриз охлаждает двигатель, забирая от него тепло. Горячий антифриз попадает в радиатор печки. Радиатор нагревается, как обычная батарея. В это время вентилятор печки прогоняет через радиатор холодный воздух. Снова происходит теплообмен: радиатор отдает воздуху тепло, а воздух охлаждает радиатор. Теплый воздух дует в салон, а охлажденный тосол снова оказывается в двигателе и охлаждает его. Такая система отопления является самой распространенной и эффективной.

Для того, чтобы зимой салон прогрелся, на выходе из печки должно быть около 30 градусов. Эта температура не только хорошо прогреет салон, но и не даст запотеть стеклам. Переключатель положения обдува, расположенный на приборной панели, регулирует положение заслонок. Они направляют воздушные потоки в определенную сторону: лицо, ноги, лобовое стекло. Направление потоков на лобовое стекло необходимо практически постоянно. Это нужно для того, чтобы в салоне создавалось избыточное давление. При таком давлении стекла не запотеют, а грязь и пыль не попадут в салон.

Печка – это дополнительный радиатор. Если автомобиль не прогрет, то при включении печки, происходит дополнительное охлаждение системы. Из-за этого на стенках радиатора появляется ржавчина, а мотор приходится дольше прогревать. Кроме того увеличивается влажность воздуха, и окна потеют. Поэтому печку нужно включать тогда, когда охлаждающая жидкость нагрелась хотя бы до 50 градусов.

Виды обогревателей

Вопросы эксплуатации

Однако иногда возникают проблемы, которые требуют более серьезного подхода.

Наиболее распространенные причины неисправности печки – забитый радиатор, краник, сломанная помпа.

При попадании грязи в радиатор начинается процесс гниения, и в салоне появляется неприятный запах.

orthograf.ru

Система отопления автомобиля – Система отопления автомобиля

Как работает отопитель в автомобиле

Радиатор отопителя

Воздушная заслонка

Система отопления автомобиля

Назначение

История появления

Принцип работы

Виды обогревателей

Вопросы эксплуатации

Принцип работы печки в автомобиле

Печка резко перестала работать

Каким образом происходит обогрев салона в современных автомобилях

Вместо эпилога

Печка дует неравномерно

Автономная печка фен

Принцип работы «фена”

Плюсы системы

Минусы

Устройство электрического отопителя

Быстрая диагностика неисправности обогрева салона автомобиля

Как быстро прогреть салон автомобиля зимой стандартной системой обогрева

Как быстро прогреть салон автомобиля зимой дополнительной системой обогрева

Включаем печку правильно

Какие выполняет задачи

Выбираем режим правильно

Дополнительный электрический отопитель салона автомобиля

Помоги себе сам

А как быть с климат-контролем

Автономный обогрев

все песни Автономка

Автомобильная «печка»: от горячих камней до климат-контроля

Первые эксперименты

Отопитель с нагревом в выпускном коллекторе

Паровой отопитель

Первые жидкостные отопители

Развитие систем климат-контроля

Тем временем на нашей стороне океана

Советский опыт

Альтернатива

Читайте также:

Система обогрева автомобиля

Отопительная система автомобиля

Кран отопителя: важный элемент системы отопления автомобиля

Основные неисправности отопительного крана

Замена отопительного крана

Керамический отопительный кран

Дополнительные системы отопления | Системы безопасности и комфорта

Варианты систем отопления

Принцип действия отопителя

Указания для дополнительного оснащения и законные предписания

Диагностика и электрическая схема автономной системы отопления

История появления

Принцип работы

Виды обогревателей

Вопросы эксплуатации
