Шрус внутренний трипоидный: ШРУС внутренний правый 2123 (24 шлица) трипоидный, БелМаг

Содержание

ШРУСы внутренние

ШРУСы внутренние для ВАЗ (LADA)

Купите ШРУС внутренний для автомобиля по выгодной цене в сети магазинов автозапчастей «Навигатор». Для удобства подбора ШРУСа внутреннего рекомендуем воспользоваться функционалом сайта: фильтры, сортировки, поиск. Позвоните нам по бесплатному телефону 8 800 234-96-34​, быстро проконсультируем и поможем в выборе, сэкономим ваше время и деньги.

Семейство автомобилей

все1111 Ока210821092110211121122113211421152120 Надежда2121 (4x4)212321292131 (4x4)23282329GrantaKalinaPriora

Модель автомобиля

всеВнедорожник 3 дв. 2121Внедорожник 5 дв.Внедорожник 3 дв.Внедорожник 5 дв. 2131Пикап Одинарная кабинаПикап Двойная кабина

Модификация

все1.6 MT (73 л.с.)1.6 MT (75 л.с.)1.9 MT (75 л.с.)1.8 MT (82 л.с.)1.8 MT (82 л.с.)1.8 MT (84 л.с.)

Что такое "граната"?

ШРУС отвечает за передачу вращения от коробки передач к колесам под разными углами.

В свою очередь внутренняя "граната" передает движение от КПП к внешнему ШРУСу. В свой конструктив включает:

  • корпус;
  • внутреннюю обойму;
  • сепаратор;
  • металлические шарики.

Внутренний ШРУС в связи со своим расположением служит намного дольше чем внешний. Однако ни что не вечно, и он тоже приходит со временем в негодность. Основными причинами являются:

  • недостаточное количество смазки;
  • поврежденный пыльник, из-за чего происходит проникновение воды и мусора внутрь механизма;
  • повышенная нагрузка в связи с плохим дорожным покрытием;
  • долгая эксплуатация.

Чтобы узнать о поломке "гранаты" следует обратить внимание на следующие симптомы:

  • хруст при езде по неровностям, трогании и резком ускорении;
  • рывки и вибрации при ускорении;
  • люфтит соединение ШРУСов, если вывесить колесо.

Трипоид, шрус.

Трипоидный шрус подбор по размерам, Москве и СПб.

Подберем необходимый трипоид, трипоидный шрус, пыльник  (внутренние и наружный) для отечественного авто, иномарки, микроавтобуса , и грузовых автомобилей. Цены и стоимость на сайте не указываются, только при контакте через е-мейл или по телефону. В вопросах комментариях, вы можете указать марку авто или VIN код. Всегда подбираем правильный элемент для всех автомобилей, но бывает что информация была не верной со стороны заказчика, и если он отказался от покупки, мы возвращаем деньги. Все цены с НДС. Для организаций, предприятий  составим и вышлем договор купли продажи. Филиалы в Москве и Петербурге.

ШРУС – шарнир равных угловых скоростей

Трипоидный подшипник  (ШРУС) элемент подвески автомобиля, обеспечивающий передачу крутящего момента при углах поворота до 70 градусов относительно оси. Не путать с названием трипод, который является треножной опорой для видео и фотоаппаратуры

Подбор шруса или трипоида по размерам, шлицам, параметрам, марке авто, VIN коду.

Вы спрашиваете – мы отвечаем. Всё через форму сообщений и комментариев. При необходимости уточняем ваш телефон.

Шрус  внутренний и наружный



Внутренние трипоиды



Пыльник шруса наружный и внутренний



Трипоиды для Акуры, Альфа Ромео, Ауди, Бентли, Бьюик, Brilliance, БМВ, BYD, Changan, Чери, Кадиллак, Шевролет, Крайслер, Ситроен, Дачиа, Дэу, Дайхатсу, Фиат, Форд, FAW, Джили, GMC, Great Wall, Хафей, Хонда, Hongxing, Хаммер, Хюндай, Инфинити, Iran Khodro Samand, Исузи, Джак, Ягуар, Джип, КИА, Лянча, Лэнд Ровер, Лексус, Лифан, Линкольн, Мазератти, Мазда, Мерседес, Митсубиши, Меркурий, MG, МИНИ, Ниссан, Пежо, Понтиак, Plymouth, Сааб, Сион, Сатурн, Фольцваген, Вольво, Вортекс, Опель, Олдсмобиль, Вартбург, Zotye, ZX, Рено, Равор, Ровер, Тата, Тесла, Тианма, Порше, Протон, Ссанг-Йонг, Субару, Сузуки, Сеат, Шкода, Смарт, Тоиота, Трабант, Богдан, Газ, ЗАЗ, ВАЗ, РАФ, УАЗ, ИЖ, ЛуАЗ, Москвич.

Трипод шрус. Какой шрус выбрать, трипоидный или шариковый? В чем отличия между трипоидным и шариковым

Бурное развитие производства автомобилей с передним приводом вряд ли стало возможным без шарнира, делающего угловые скорости равными, или ШРУСа. Совершенствование его применения породило дискуссии, какой ШРУС лучше, трипоидный или шариковый.

Для чего нужен ШРУС

Сегодня ШРУСы – одни из самых эффективных механизмов, ровно передающих от мотора без мощностных потерь крутящий момент через коробку переключения передач на поворачиваемые ведущие колеса. Обычно внешний и внутренний шарниры с помощью упорных и стопорных колец прикрепляются к валу со шлицами. Внешний соединяется с колесной ступицей. Он передает на колесо крутящий момент и обеспечивает поворот.

Внутренний приспособлен к осевым перемещениям и устанавливается на привод со стороны коробки переключения передач. От нее передается вращение к приводному валу. При этом скорость вращения входного и выходного валов одинаковы, она не меняется в зависимости от угла работы шарнира.

В чем отличия между трипоидным и шариковым

Отличаются друг от друга тем, что в шариковом имеются шарики, делительные канавки или рычажки, а в трипоидном – ролики со сферической поверхностью и вилка.

Шарнир, где используются шарики, обычно представляет собой:

  • корпус;
  • обойму с пазами;
  • шесть шариков в пазах обоймы;
  • удерживающего эти шарики сепаратора;
  • защитный чехол со смазкой ШРУСа .

Этот ШРУС посредством шлицов соединяется с приводным валом.

В трипоидном шарнире имеется корпус, в котором находится вилка с тремя лучами. Она напрессована на шлицы выходного вала. На лучах вилки закреплены три ролика с полусферической поверхностью, вращающихся на игольчатых подшипниках. Под них в корпусе трипоида вырезаны канавки, благодаря которым создается нужный угол поворота шарнира и возможность продольного смещения. Функции, которые он выполняет, отличаются в зависимости от того внутренний трипоид ШРУСа или внешний.

Таким образом, главное отличие между ШРУСами, что первый вращается с помощью шариков, а второй – благодаря игольчатым подшипникам.

Какой ШРУС лучше


В Сети можно обнаружить немало мнений специалистов и автовладельцев относительно того, какой из ШРУСов, трипоидный или шариковый, показывают себя лучше. Большинство из них отмечают преимущества трипоидного ШРУСа:

  • способность без люфтов и ударных нагрузок работать под 45-градусным углом, обеспечивая достаточную поворачиваемость колеса;
  • надежнее и долговечнее, одномоментно не выходит из строя;
  • больше продольное перемещение, чем у шарикового, что позволяет компенсировать нагрузки;
  • при повороте шарнира на большой угол, лучше противодействует нагрузкам;
  • существенно устойчивее против скручивания;
  • малые потери при осевом перемещении и смазанные легкой смазкой игольчатые подшипники дают ему высокий КПД;
  • удобство установки, замены и обслуживания из-за достаточного пространства в месте установки;
  • замечательная взаимозаменяемость с однотипными устройствами;
  • в трипоидном меньше деталей, дешевле в изготовлении.

Надежность ШРУСов

Для долговечной работы трипоидный и шариковый ШРУС изготавливают из высокопрочных металлов. Так соблюдается геометрическая точность этих механизмов и способность без потерь передавать крутящий момент.

К обоим типам шарниров предъявляются повышенные требования относительно герметизации. Для этого они защищаются резиновым или силиконовым герметичным чехлом, который предохраняет механизмы от попадания грязи, воды и пыли. Такой чехол обеспечивает долгие годы эксплуатации шарнира. Его повреждение и несвоевременная замена приводит к быстрому выходу ШРУСа из строя.

Постоянного внимания требуют трипоиды, способные поломаться даже в результате попадания в них малого количества пыли и грязи.

ШРУС, или шарнир равных угловых скоростей, - это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от "АвтоВАЗа".

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше - на различных форумах эта деталь имеет множество названий.

Выбор штатива - задача не менее важная, чем выбор самого фотоаппарата . Именно от качества штатива будет зависеть качество фотоснимков в тех случаях, когда съемка с рук невозможна или затруднена.

Самое первое , что приходит на ум, это вечерняя и ночная съемка

. Какими бы железными мускулами и прочными костями не обладал фотограф, все равно он при всем желании не сможет держать даже самую компактную камеру абсолютно неподвижно в течении нескольких секунд. Что уж говорить о более , когда затвор остается открытым 20-30 секунд, или даже дольше.

Вторая ситуация , когда без штатива Вам не обойтись, это когда Вы снимаете . Удивительно, но при фокусном расстоянии в 400 миллиметров я умудрялся "смазывать" фотографии даже при выдержке 1/100 - 1/160. Проблема здесь заключается в том, что даже незначительное смещение оптической оси объектива в то время, когда затвор открыт, приводит к весьма заметному перемещению в кадре. Как результат - получается мазня.

Еще один случай - студийная съемка . Если Вы снимаете один за другим серию объектов или моделей, то желательно установить фотоаппарат в определенную позицию, которая будет неизменна на протяжении всей фотосессии.

Ну, и наконец, ситуация, когда во избежании повышенного и других артефактов, требуется до упора понизить и, как следствие, увеличить выдержку.

Хотя, это немного похоже на то, что было рассмотрено в первом пункте.

Так или иначе, в один прекрасный день Вы понимаете, что выбрать надежный, удобный, по возможности не очень тяжелый и, опять же по возможности, сравнительно недорогой штатив.

Если Вы придете в фотомагазин, то увидите целые прилавки, заставленные этими чудесами инженерной мысли. Тут самое главное определиться

Штативы - триподы

Первая, самая привычная разновидность - трипод. То есть штатив с тремя ногами.

Штативы бывают из дерева. Они тяжелые, зато дерево лучше всего гасит вибрацию. Кроме того, в деревянном штативе есть некоторый шарм и налет старины и солидности. Решайте сами - таскать Вам.

Другие сделаны из алюмилия. Более компактные, менее тяжелые, недорогие.

Некоторые сделаны из углепластика или базальта. Они значительно легче, чем алюминиевые, но дороже. Опять таки решайте. Таскать вам.

Обратите внимание на то, что есть триподы со связанными ногами (на рисунке слева) и несвязанными (в центре).

Для съемки в экстремальных условиях: в горах, горных реках, на лестницах и прочих неровностях лучше брать именно несвязанные ноги. Помимо того, что их можно гораздо более устойчиво закрепить на склоне, они еще и обеспечивают гораздо более низкую "низшую точку съемки". Об этом будет рассказано чуть позже.

Если штатив тяжелый, он не вибрирует и не раскачивается от ветра. Легкие и дешевые не позволят Вам сделать четкие снимки с длительной выдержкой на ветру.

Штативы - моноподы

Это более мобильный вид штатива.


Конечно, это менее устойчивая опора, чем трипод, однако бывают случаи, когда с триподом возиться бывает просто некогда. Например, на экскурсии в музее или пещере, или на свадьбе. Пока Вы будете расставлять свою треногу, молодожены уже сядут в свой кортеж и уедут.

Таким образом, монопод нужен для оперативной съемки. Здесь срабатывает принцип - лучше какой-то штатив, чем вообще никакого.

Штативы - мультиподы

Это универсальный вариант, соединяющий в себе трипод и монопод одновременно. Стоят они дороже, но зато вы получаете устройство "два в одном".


Подробно один из таких штативов рассматривается в этой статье: Штатив Giottos с шаровой головой. Дорого, но именно то, что нужно!

Штатив - пояс

Такой вид штатива чаще используют для видеосъемки.

Однако и фотографы иногда пользуются этим вариантом. Его достоинство - высокая мобильность. Здесь для съемки не нужна даже поверхность пола. Вы носите все на себе и снимаете. Конечно, при фотосъемке по стабильности с триподом этот вариант не сравнится, однако опять же срабатывает принцип: лучше какой-то штатив, чем вообще никакого.

В основном эти критерии разработаны для штативов триподов. Все же это гораздо более распространенный вариант подставки под фото и видеокамеру.

1. Штатив должен соответствовать росту фотографа. Самый лучший вариант, если при прицеливании Вам не придется наклоняться.

2. Посмотрите на самую нижнюю позицию, с которой можно будет сделать снимок. Чем она ниже, тем больше у Вас возможностей. С низких точек снимают цветы, грибы и прочие приземные объекты.

3. Штатив не должен раскачиваться от малейшего прикосновения. Если это так, то в ветреную погоду он не сможет быть вам полезен.

4. Уточните, какой вес может выдержать штатив. Возможно со временем Вы приобретете фотокамеру со сменной оптикой, вес которой иногда достигает нескольких килограммов.

5. Проверьте надежность работы "головки" штатива. Головка - это тот узел, к которому собственно и привинчивается сам фотоаппарат. Если головка болтается, установлена нестабильно, то от такого штатива лучше отказаться.

6. На концах ножек должны быть убирающиеся шипы для съемки на льду. Это обычно выдвигающиеся шипы, которые могут быть легко задвинуты обратно внутрь ножек, уступив место резиновым насадкам. Зачем они должны убираться? Например, чтобы поставить штатив на стол, на паркет и прочие глянцевые поверхности и не испортить их.

7. Съемные площадки. Очень удобно, если головка штатива оборудована легко отделяемой деталью, к которой привинчивается фотокамера. Прикрепить такую площадку в полевых условиях гораздо проще и быстрее, чем морочиться с привинчиванием камеры к головке. Желательно, чтобы площадок в комплекте было две или три. Одна для фотокамеры, другая, например, для видеокамеры, третья - запасная.

Ну, и конечно же, стоимость. В зависимости от Ваших финансовых возможностей постарайтесь сразу купить удачный штатив и забыть об этой проблеме. Это гораздо экономичнее, чем сначала купить что-то дешевенькое. Намучиться с ним. Запороть пару-тройку фотосессий, и только потом купить нормальную треногу.

Помните, скупой платит дважды.

В конструкции современных переднеприводных легковушек и полноприводных кроссоверов для передачи вращательного движения от двигателя к передним колесам применяются ШРУСы (или «гранаты»). Шарниры обеспечивают стабильную скорость вращения приводных валов независимо от угла поворота колес и перемещений подвески. Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в коробку переключения передач, а наружный закреплен в колесной ступице.

Конструкция внутреннего и внешнего ШРУСов различна: Внутренняя граната компенсирует вибрации двигателя и КПП, а также продольные перемещения полуоси при поворотах, но обладает небольшим углом изгиба. Устройство внешнего шарнира не допускает осевых перемещений рабочих частей, но обеспечивает непрерывную передачу момента вращения при изменении взаимного расположения валов в широких пределах (от 40 до 70 градусов).

Существует две основных модификации этого узла ходовой части автомобиля: шестишариковый ШРУС Рцеппа и трипоидный шарнир равных угловых скоростей. Чтобы определить, какой ШРУС лучше, трипоидный или шариковый, нужно ознакомиться с их рабочими свойствами.

ШРУС с шариковыми подшипниками

В общем виде деталь представляет собой корпус с ведомым валом (цапфой), в который вставлена обойма (кулак). На внутренней поверхности корпуса и внешней стороне обоймы нанесены направляющие канавки, по которым двигаются шесть шариков, удерживаемые сепаратором. В центральное отверстие кулака вставляется шлицевая часть приводного вала. Для обеспечения устойчивой работы установленный шарнир заполняется смазочным материалом и герметично закрывается резиновым или силиконовым пыльником. Для шариковых ШРУСов применяются густые смазки с дисульфидом молибдена.

Преимущества шарикового шарнира

Конструкция с шестью шариками при компактных внешних размерах обладает высокой надежностью и износоустойчивостью. Нагрузка распределяется на большую контактную площадь, поэтому ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для детали.

Также шариковый шарнир обладает большим углом поворота сепаратора, минимальным люфтам между элементами и соответственно низкими вибрационными нагрузками при начале движения машины. Принцип работы ШРУСов при движении автомобиля смоделирован в следующем видеоролике:

Характеристики внутреннего шарикового ШРУСа с прямыми делительными канавками:

  • Возможный угол изгиба до 22 градусов,
  • Максимальное осевое перемещение до 50 мм.

Показатели внешнего шарнира «Рцеппа» с радиусными направляющими канавками:

  • Возможный угол изгиба до 54 градусов,
  • Осевое перемещение не допускается конструкцией.

Трипоидный ШРУС с игольчатыми подшипниками

В качестве внутреннего шарнира на современных автомобилях часто используется граната трипоидной конструкции:

В корпусе такого шарнира располагается трехлучевая вилка, напрессованная на шлицы ведомого вала. На оконечностях вилки крепятся три рабочих ролика, которые могут перемещаться по направляющим канавкам корпуса при повороте или осевом смещении узла.

Для защиты трипоидных шарниров от износа и задиров металла применяются специальные синтетические составы без твердых добавок.

Особенности трипоидного шарнира

За счет применения игольчатых подшипников обеспечивается большая стойкость трипоидов к износу, а также снижаются потери на трение элементов в узле.

Характеристики трипоидных ШРУСов:

  • Возможный угол изгиба до 18 градусов,
  • Максимальное осевое перемещение до 55 мм,
  • Компенсация вибраций двигателя и КПП более 60%.

Также трипоид не может одномоментно выйти из строя, обездвижив автомобиль, что немаловажно для любителей езды по бездорожью. Несмотря на резкий хруст и возникшие вибрации аварийный трипоидный ШРУС позволит своим ходом добраться до места ремонта.

Выбор ШРУСа по производителю

Шарниры равных угловых скоростей - востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.

Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.

Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.

Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.

Совет! Владельцам внедорожников следует более часто проводить профилактический осмотр и необходимую замену пыльников ШРУСов для предупреждения выхода шарнира из строя.

Во второй половине прошлого века начали разрабатываться автомобили с передним приводом, что потребовало надежного привода на ведущие колеса. Здесь пригодилось запатентованное в 20-х годах изобретение шарнира равных угловых скоростей (ШРУС). Сегодня почти все сходящие с конвейеров легковые машины и внедорожники имеют трипоид (внутренний ШРУС).

Что такое ШРУС и зачем он нужен

Обычные карданные шарниры с задачей поворачивания ведущего направляющего колеса справиться не смогли. Вращение у них передавалось на колеса неравномерно, значительно увеличивалась потеря мощности при повороте. Быстро изнашивались шины и сам шарнир. Валы и другие элементы трансмиссии были перегружены.

У нового шарнира таких недостатков не было. Усилие на ведущий вал передавалось равномерно, не зависимо от угла между соединяемыми им валами. Это достаточно простое устройство можно использовать долго. У него большая мощность при передаче момента вращения. Отсутствуют шумы и вибрация при работе. Поездка и управление в такой машине удобна и комфортна.

Шарнир внутренний и внешний

Для повышения эффективности работы, трансмиссии машин с передним приводом устанавливают внутренние и внешние шарниры, именуемые трипоидами или триподами. Трипоиды ШРУСа обычно универсальные, у некоторых моделей автомобилей в трипоидах внутренних ШРУСов применяют игольчатые подшипники. Они оснащены роликами и вилкой, допускающие смещение осей и предполагающие работу на углах, не превышающих 20 градусов. Помимо трипоидов есть еще шариковые шарниры.

Обычно шарнир регулировки угловых скоростей представляет собой:

  • сферообразный корпус, соединенный с ведомым валом;
  • обойму с ведущим валом;
  • сепаратор для крепления и удержания шариков;
  • несколько шариков в сепараторе.

Благодаря такой легкой конструкции момент вращения передается ровно и плавно, без потери мощности. Такой шарнир достаточно надежен, и его не сложно заменить в случае выхода из строя.

Как сберечь трипоид ШРУСа


Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира. При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

Какой ШРУС лучше трипоидный или шариковый, различия

Бурное развитие производства автомобилей с передним приводом вряд ли стало возможным без шарнира, делающего угловые скорости равными, или ШРУСа. Совершенствование его применения породило дискуссии, какой ШРУС лучше, трипоидный или шариковый.

Для чего нужен ШРУС

Сегодня ШРУСы – одни из самых эффективных механизмов, ровно передающих от мотора без мощностных потерь крутящий момент через коробку переключения передач на поворачиваемые ведущие колеса. Обычно внешний и внутренний шарниры с помощью упорных и стопорных колец прикрепляются к валу со шлицами. Внешний соединяется с колесной ступицей. Он передает на колесо крутящий момент и обеспечивает поворот.

Внутренний приспособлен к осевым перемещениям и устанавливается на привод со стороны коробки переключения передач. От нее передается вращение к приводному валу. При этом скорость вращения входного и выходного валов одинаковы, она не меняется в зависимости от угла работы шарнира.

В чем отличия между трипоидным и шариковым

Отличаются друг от друга тем, что в шариковом имеются шарики, делительные канавки или рычажки, а в трипоидном – ролики со сферической поверхностью и вилка.

Шарнир, где используются шарики, обычно представляет собой:

  • корпус;
  • обойму с пазами;
  • шесть шариков в пазах обоймы;
  • удерживающего эти шарики сепаратора;
  • защитный чехол со смазкой ШРУСа.

Этот ШРУС посредством шлицов соединяется с приводным валом.

В трипоидном шарнире имеется корпус, в котором находится вилка с тремя лучами. Она напрессована на шлицы выходного вала. На лучах вилки закреплены три ролика с полусферической поверхностью, вращающихся на игольчатых подшипниках. Под них в корпусе трипоида вырезаны канавки, благодаря которым создается нужный угол поворота шарнира и возможность продольного смещения. Функции, которые он выполняет, отличаются в зависимости от того внутренний трипоид ШРУСа или внешний.

Таким образом, главное отличие между ШРУСами, что первый вращается с помощью шариков, а второй – благодаря игольчатым подшипникам.

Какой ШРУС лучше

В Сети можно обнаружить немало мнений специалистов и автовладельцев относительно того, какой из ШРУСов, трипоидный или шариковый, показывают себя лучше. Большинство из них отмечают преимущества трипоидного ШРУСа:

  • способность без люфтов и ударных нагрузок работать под 45-градусным углом, обеспечивая достаточную поворачиваемость колеса;
  • надежнее и долговечнее, одномоментно не выходит из строя;
  • больше продольное перемещение, чем у шарикового, что позволяет компенсировать нагрузки;
  • при повороте шарнира на большой угол, лучше противодействует нагрузкам;
  • существенно устойчивее против скручивания;
  • малые потери при осевом перемещении и смазанные легкой смазкой игольчатые подшипники дают ему высокий КПД;
  • удобство установки, замены и обслуживания из-за достаточного пространства в месте установки;
  • замечательная взаимозаменяемость с однотипными устройствами;
  • в трипоидном меньше деталей, дешевле в изготовлении.

Надежность ШРУСов

Для долговечной работы трипоидный и шариковый ШРУС изготавливают из высокопрочных металлов. Так соблюдается геометрическая точность этих механизмов и способность без потерь передавать крутящий момент.

К обоим типам шарниров предъявляются повышенные требования относительно герметизации. Для этого они защищаются резиновым или силиконовым герметичным чехлом, который предохраняет механизмы от попадания грязи, воды и пыли. Такой чехол обеспечивает долгие годы эксплуатации шарнира. Его повреждение и несвоевременная замена приводит к быстрому выходу ШРУСа из строя.

Постоянного внимания требуют трипоиды, способные поломаться даже в результате попадания в них малого количества пыли и грязи.

CVP2001K PILENGA ШРУС внутренний трипоидный с пыльником



Для бюджетных организаций (государственных заказчиков):

Наша компания "Детали моторов" есть на “Портале Поставщиков” подробнее. ..

Наша компания участвует в тендерах и работает в соответствии с федеральными законами №44-ФЗ и № 223-ФЗ подробнее...


Контакты компании:

+7(925)505-38-70
+7(929)931-12-53

e-mail: [email protected]
e-mail: [email protected]

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить



Если Вас не устроила наша цена или Вы нашли дешевле, позвоните нам по  телефону +7 (499) 165-59-10 и мы постараемся предложить Вам лучшую цену!



*ВНИМАНИЕ! Условия поставки, указанные на сайте, ориентировочные и не являются офертой (значение этого термина дано в статьях 429 и 435 ГК РФ). Конкретные условия поставки, во избежание разногласий, просим уточнять дополнительно у менеджеров компании.



ШРУС внутренний правый ВАЗ 24 шлица для Нивы и Шевроле Нивы

Выбор гранат для автомобилей семейства Нива - дело, вызывающее множество вопросов.

Как узнать какая граната хрустит?

- Диагностика приводов вполне под силу любому Нивоводу. Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах. При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

ШРУСы с каким количеством количество шлицов выбрать?

- Гранаты на 22 шлица ставились в основном на карбюраторные Нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. На Шевроле Ниву всегда ставились гранаты на 24 шлица. Гранты на 24 шлица толще, чем на 22 и как следствие - крепче. Заводские оригинальные гранаты на 22 шлица давным давно не производятся. Считается, что в ступицах под 22 шлица больше мяса, но это не мешает им частенько ломаться. В свою очередь ни одной ступицы ИжТехно на 24 шлица нам так и не удалось сломать. Некоторые предпочитают оставлять внешние гранаты на 22 шлица как "слабое звено", которое проще всего заменить в полевых условиях.

Как заменить внутренние гранаты на 22 шлица гранатами на 24 шлица?

- Для того, чтобы перейти на внутренние гранаты на 24 шлица необходимо поменять дифференциал редуктора на 24 шлицевой либо установить блокировку на 24 шлица. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Как заменить наружные гранаты на 22 шлица гранатами на 24 шлица?

- Для того, чтобы перейти на наружные гранаты на 24 шлица необходимо поменять ступицы на 24 шлицевые, например ИжТехно. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Можно ли заменить сначала внутренние гранаты, затем через какое-то время внешние?

- Количество шлицов внутренних гранат и внешних никак не взаимосвязаны. Гранаты парами можно менять поэтапно: отдельно внутренние и отдельно наружные. Можно поменять сначала наружную гранату и ступицу с одной стороны, затем с другой.

Отлифтовал машину. Почему начали хрустеть внутренние гранаты?

- В гранах шарики со временем накатывают канавки. При изменении угла работы приводов новая траектория движения шариков пересекает эти канавки(старые траектории). Мы это чувствуем как хруст. При существенном изменении угла работы приводов(при лифтовке Нивы) следует заменить внутренние гранаты на новые. В подавляющем большинстве случаев хруст со временем не проходит. Даже если вы отлифтовали автомобиль и поездили на хрустящих шрусах - их можно продолжить эксплуатировать на другом авто с штатной подвеской.

Хрустит граната. Пора менять?

- Обычно хруст гранаты не означает скорую её кончину. Известны случаи, когда Нивы годами ездят на хрустящих гранатах. Хруст также может быть вызван повреждением пыльника и попаданием инородных частиц в гранату. В этом случае можно попробовать промыть ШРУС, заменить смазку с пыльником и продолжить эксплуатировать деталь.

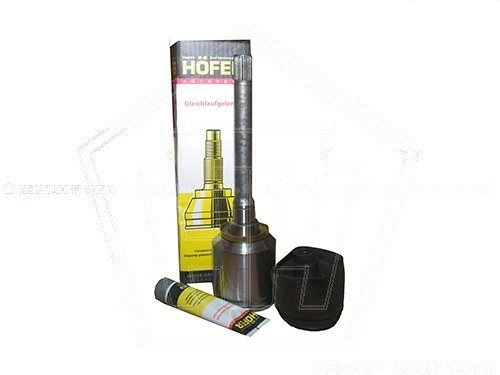

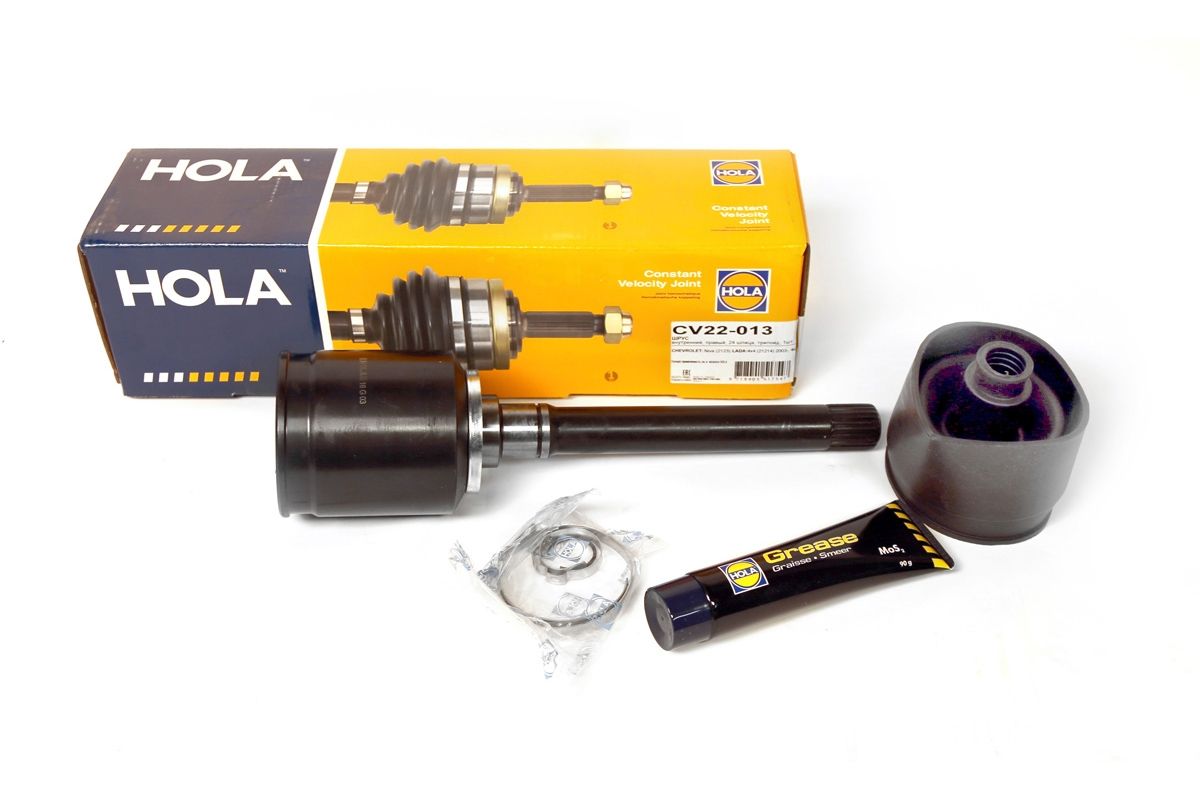

Есть ли смысл устанавливать гранаты трипоидного типа?

- Единственный ощутимый плюс трипоидных гранат - меньшая цена по сравнению с шариковыми. Минусы - для лифтованных машин необходима доработка(расточка). НЕ является ШРУСом (шарниром равных угловых скоростей), а значит передаёт момент неравномерно(скорость вращения меняется трижды за оборот). Очень быстро в гранатах трипоидного типа появляется неприятный и вполне ощутимый люфт.

- Почему бы не купить привод в сборе?

Мы рекомендуем вместо штатных устанавливать усиленные валы приводов ValRacing. Они выполнены из торсионной стали, а следовательно отлично поглощают трансмиссионные удары, на дольше сохраняя тем самым гранаты. Из нашей практики: после замены валов приводов гранаты начинают жить гораздо дольше, чем раньше. Поломки в большинстве случаев связаны с повреждением пыльников.

- Устанавливать ли внешнюю пластиковую защиту пыльника?

Вреда от внешней защиты гораздо больше чем пользы. Инородные предметы, попадающие между этой защитой и пыльником, очень быстро уничтожают последний.

Оставить ли внешние пыльники или заменить? Какие пыльники приводов для Нивы посоветуете?

- Рынок пыльников довольно широк и динамичен. Нередко хорошая модель пыльников через какое-то время перестаёт производиться также качественно как раньше и наоборот. Мы стараемся держать в ассортименте только проверенные на личном опыте пыльники с адекватной ценой.

Блог тренога против шарнира Rzeppa - KMP Drivetrain Solutions

Выбор правильного шарнира

У каждого типа ШРУС есть несколько преимуществ. Основным преимуществом сустава Rzeppa является больший угол сочленения, который они обеспечивают. По этой причине в большинстве автомобилей используется шарнир этого типа на приводном валу со стороны колеса. Это особенно важно в переднеприводных автомобилях, где ШРУС справляется как с рулевым управлением, так и с движением подвески. Шарнир штатива допускает меньшее угловое перемещение, но большее осевое перемещение.Довольно часто соединение в стиле треноги или врезное соединение в стиле Rzeppa используется на внутренней стороне автомобиля. Это означает, что карданный вал как система имеет большой допуск как на изменение угла, так и на длину. В случае использования двух шарниров Rzeppa или двух шарниров штатива, один конец обычно фиксируется в осевом направлении, а другой конец допускает осевое перемещение. Это может отличаться в зависимости от дизайна.

Уличные и раллийные автомобили
В трамваях в основном используются штативные шарниры, потому что они имеют вращательное движение, их проще изготавливать, чем шарниры Rzeppa, и в большинстве случаев они имеют достаточный диапазон углов на внутренней стороне.Требуемый угол определяет, можно ли использовать штатив. Это также зависит от геометрии подвески и хода подвески. Автомобиль, используемый в раллийных гонках, может, например, иметь большой ход подвески, из-за чего угол сочленения будет слишком большим. Следовательно, величина развала гоночных автомобилей также играет большую роль в требуемом угле шарнира. Эти углы и геометрию можно измерить с помощью одного из наших измерительных валов.

Гоночные автомобили
Для гоночных автомобилей шарнир штатива имеет и другие преимущества.Шарнир штатива более компактный, чем шарнир Rzeppa. В результате соединение штатива того же размера, что и соединение Rzeppa, более прочное, или соединение штатива с такой же прочностью, как соединение Rzeppa, меньше и легче . Иногда, когда пространство ограничено, переход на штативное соединение означает, что можно сделать более прочный карданный вал, не занимая больше места.

Поскольку подвеска автомобиля постоянно движется, шарнир также постоянно движется. Шарнир штатива создает меньшее трение во время движения, так как ролики имеют внутри игольчатые подшипники.Это также означает, что они выделяют меньше тепла. Если автомобиль едет, это может повлиять на то, будет ли смазка внутри соединения исправной или нет. Это очень помогает продлить срок службы сустава.

Еще одно преимущество штативного шарнира - удобство обслуживания. Соединение можно полностью разобрать и отремонтировать, в то время как соединение Rzeppa обычно заменяется. Это также означает, что шарнир штатива прослужит дольше и его состояние можно будет проверять между гонками, что снижает вероятность выхода из гонки из-за отказа карданного вала.

Независимо от того, какой тип стыка выбран, все они должны быть загерметизированы. Это предотвращает попадание влаги или мусора снаружи и удерживает смазку внутри соединения. Обычно это делается с резиновым или силиконовым чехлом.

Заключение

В заключение, оба типа ШРУСов, упомянутые здесь, имеют свои преимущества. Поскольку гоночные автомобили в основном заднеприводные и имеют ограниченный ход подвески, можно использовать шарнир в виде штатива. Это дает много преимуществ по сравнению с обычным соединением Rzeppa, самое главное, что они более прочные и удобные в обслуживании.

Плюсы и минусы штатива?

  • Легко настраиваемый
  • Более компактный и прочный
  • Меньше трения и нагрева
  • В исправном состоянии
  • Меньший угол поворота

Плюсы и минусы косяка Rzeppa?

  • Большой угол поворота
  • Не подлежит ремонту
  • Комплекс по производству

Если вы хотите получать уведомление о появлении новой записи в блоге, подпишитесь на нашу рассылку.

ШРУС


Дом, Библиотека по ремонту автомобилей, Автозапчасти, аксессуары, инструменты, руководства и книги, БЛОГ автомобилей, ссылки, указатель


Ларри Карли, авторское право 2021 г. AA1Car.com

Шарниры постоянной скорости (ШРУСы) используются на обоих концах полуосей переднего привода (FWD) (также называемых полуосями). ШРУС представляет собой гибкую муфту, которая позволяет внешнему колесу управлять, а валу следовать за движениями подвески вверх и вниз при движении автомобиля по дороге.

Подвесной ШРУС (тот, который соединяется с ведущим колесом) обычно имеет гораздо больший рабочий угол, чем внутренний ШРУС, который соединяется с трансмиссией. Это связано с тем, что внешний шарнир может поворачиваться на 50 градусов относительно центра, когда передние колеса управляются. Для сравнения, внутренний шарнир редко имеет рабочий угол более 20 градусов. Следовательно, для внутренних и внешних соединений могут использоваться различные типы конструкций соединений.

Забортные шарниры, которые не входят и не выходят наружу, называются "фиксированными" шарнирами.

ШРУСЫ RZEPPA

Самым распространенным типом подвесных ШРУСов является тип «Рзеппа». Этот тип соединения был изобретен еще в 1920 году инженером Dana по имени Альфред Х. Рзеппа. Его конструкция позволяла передавать мощность через шесть сферических шариков, расположенных между внутренним и внешним кольцом. В этой конструкции шары удерживаются на месте небольшими окнами в узле клетки, которая помещается между внутренней и внешней обоймами. Конструкция соединения такова, что положение шариков всегда делит (разрезает пополам) рабочий угол соединения.Это изящная конструкция, которая работает как коническая шестерня. Но вместо того, чтобы зубья шестерни передают крутящий момент через шарнир, шарики нажимают на соответствующие дорожки во внутреннем и внешнем корпусах.


ШРУСЫ С ДВОЙНЫМ СМЕЩЕНИЕМ И КРЕСТОВИНОЙ КАНАЛОМ

Пара вариаций этой конструкции - это ШРУСы с двойным смещением (DOJ) и с поперечной канавкой типа погружного диска. Обе конструкции также имеют шестишариковую конструкцию, но шарниры используются только на внутреннем конце вала.Обе конструкции позволяют внутреннему кольцу (которое установлено на конце вала) «врезаться» внутрь и наружу, так что вал может изменять длину. Зачем это нужно? Потому что вал обычно длиннее рычагов подвески. Разница в длине приводила к возникновению помех каждый раз, когда подвеска двигалась вверх или вниз.

Таким образом, действие этих шарниров позволяет валу немного скользить внутрь и наружу, чтобы компенсировать разницу.


ШРУСЫ ШРУСОВ

Другой тип ШРУСа, который вы увидите, - это шарнир типа «тренога».В шарнирах штатива нет шариков, вместо них используются ролики с игольчатыми подшипниками, установленные на трехногом пауке. Ролики установлены под углом 120 градусов друг к другу и скользят вперед и назад по рельсам во внешнем корпусе типа «тюльпан».

Штативные шарниры используются для внутренних шарниров на большинстве отечественных и азиатских моделей FWD с 1983 года по настоящее время. Этот тип соединения менее дорог в производстве, чем шарнир шарового типа, и хорошо подходит для ограниченных рабочих углов расположения внутреннего соединения.Шарнир предназначен для врезания внутрь и наружу так же, как и другие внутренние шарниры, что позволяет изменять длину вала при движении подвески.

Фиксированная версия шарнира штатива используется в нескольких приложениях, включая бывший AMC Alliance и некоторые азиатские приложения (Toyota Tercel и Nissan Sentra).

ПОЧЕМУ ШРУС, А НЕ ШРУС?

Вы когда-нибудь задумывались, почему у переднеприводных автомобилей нет обычных карданов? Карданные шарниры отлично работают на карданном валу в большинстве приводов с задним приводом, так почему бы не также и передний привод? Ответ в том, что U-образные шарниры производят циклические колебания при работе с такими углами поворота, как в случае применения FWD.

Обычные универсальные шарниры карданного типа вызывают изменение скорости между ведущим и ведомым валами всякий раз, когда шарнир работает под углом. По мере увеличения рабочего угла шарнира скорость (скорость) ведомого вала изменяется все больше и больше при каждом обороте валов. Чем больше рабочий угол, тем больше изменяется скорость ведомого вала и тем больше вибрация, которую он производит.

Ведомый вал по-прежнему вращается с тем же числом оборотов в минуту, что и вал, приводящий его в движение, но из-за геометрии универсального шарнира скорость ведомого вала попеременно увеличивается (ускоряется) и уменьшается (замедляется) по четыре раза каждые революция, и это то, что вызывает вибрации, о которых мы говорим.

Чтобы представить себе, как это происходит, посмотрите на карданный шарнир в вилке трансмиссии по длине приводного вала с задним приводом. Если бы задний конец карданного вала был отвинчен от дифференциала и опущен на пол, это создало бы серьезный угол в переднем карданном шарнире. Если затем повернуть вал вручную, вы сможете увидеть, что две крышки подшипников на центральном крестовине карданного шарнира, прикрепленные к приводному валу, вращаются в одной плоскости, в то время как две, прикрепленные к вилке трансмиссии, вращаются в другой плоскости.При этом центральный крест поворачивается вперед и назад с каждым оборотом.

Если вы изобразите то, что происходит на бумаге, две крышки подшипников в вилке трансмиссии будут двигаться по эллиптической (овальной) траектории, если смотреть вниз по длине приводного вала. Или, с другой точки зрения, две крышки подшипников на приводном валу могут показаться движущимися по эллиптической траектории, если смотреть со стороны трансмиссии.

Так при чем здесь изменения скорости и вибрации? Много, потому что именно эта разница в геометрии заставляет ведомый вал менять скорость по отношению к ведущему валу.

Если бы выходной вал трансмиссии вращался с постоянной скоростью 1000 об / мин, карданный вал также вращался бы со скоростью 1000 об / мин, независимо от угла шарнира. Но приводной вал также будет менять скорость поочередно дважды в течение каждой половины оборота из-за разницы в геометрии между двумя противоположными крышками подшипников в карданном шарнире.

Изменение скорости невелико, когда угол меньше нескольких градусов, но по мере увеличения рабочего угла шарнира увеличиваются циклические колебания ведомого вала, а также возвратно-поступательное движение в самом шарнире.

Изменяющаяся скорость вращения ведомого вала может быть компенсирована путем установки второго карданного шарнира на противоположном конце ведомого вала, «фазированного» на 90 градусов по отношению к первому шарниру.

Теоретически второй шарнир компенсирует изменения выходной скорости, вызванные другим шарниром, но только до тех пор, пока оба шарнира работают под одинаковыми углами.

Эта установка отлично подходит для приводных валов с задним приводом, где углы передних и задних шарниров обычно идентичны, а изменения рабочих углов относительно невелики, но с передним приводом ситуация совершенно иная.Внутренние и внешние шарниры часто работают под разными углами. Когда колеса поворачиваются, внешний шарнир проходит под гораздо большим углом, чем внутренний шарнир. Это нарушает соотношение смещения между внутренними и внешними углами шарнира, которое является необходимым требованием для обычных U-образных шарниров. Передние колеса также должны поворачиваться под углом до 45 градусов, что создает слишком большую нагрузку на карданный шарнир.

ШРУС, для сравнения, всегда делит рабочий угол пополам, поэтому ведомый вал вращается с той же скоростью, что и первичный.Таким образом, независимо от угла сочленения, скорость не меняется - отсюда и название «постоянная скорость».


ИЗНОС ШРУСОВ

У всех переднеприводных валов есть одна общая черта: внешние ШРУСы почти всегда изнашиваются задолго до внутренних. Наружные шарниры изнашиваются быстрее из-за увеличения рабочих углов при повороте колес. Следовательно, внутренние ШРУСы на многих сменных валах находятся в хорошем состоянии и могут безопасно использоваться повторно.

Для проверки на износ необходимо снять ось и разобрать ШРУС, как показано выше. Трещины в корпусе шара, вмятины или ямки на шарах или дорожках качения или износ дорожек шара говорят о том, что ШРУС изношен и нуждается в замене.

Примечание: Шарики, сепараторы и гусеницы в ШРУСе точно подогнаны с жесткими допусками. Если вы разбираете соединение для очистки и осмотра, шарики необходимо вернуть в исходное положение.

Люфт между шарами и окнами клетки может издавать звук хлопка или щелчка, когда шарнир приводится в действие под углом (например, при повороте угла). Недостаточный зазор в шарнире может вызвать заедание и истирание, которые могут повредить шарики и гусеницы, а также потрескать и / или сколоть окна клетки.

При ремонте этого типа ШРУС могут быть установлены шарики и сепараторы немного завышенного размера с увеличенными окнами для компенсации износа. Но этот подход может обеспечить только краткосрочное исправление, потому что он не восстанавливает износ, который мог возникнуть на гусеницах внутренней и внешней дорожек.Из-за этого многие специалисты по восстановлению ШРУСов перетирают гусеницы на внутренней обойме и внешнем корпусе, используя прецизионное числовое оборудование с компьютерным управлением (ЧПУ), которое позволяет восстанавливать исходные контуры гусениц для шаров увеличенного размера.

Некоторые ремонтные мастерские передних мостов на вторичном рынке, разумеется, затачивают каждый шарнир, в то время как другие шлифуют только «по мере необходимости». Сторонники шлифования говорят, что механическая обработка соединения восстанавливает надлежащие допуски, которые были изначально заложены в него, и позволяет восстановить многие соединения, которые в противном случае пришлось бы выбросить из-за чрезмерного износа.

Гусеницы в дорожках качения закалены, когда соединение изначально изготовлено, чтобы продлить износ соединения. Очевидно, что шлифовка удаляет часть этого затвердевшего слоя, что может вызвать проблемы с долговечностью, если будет удалено слишком много металла. Глубина поверхностного упрочнения на ШРУСах варьируется в зависимости от области применения и используемого процесса (индукционная закалка или науглероживание), но обычно составляет от 0,048 дюйма до 0,100 дюйма или более. Таким образом, ограничение количества удаляемого материала до 0,010 дюйма, чтобы приспособить размер.Говорят, что шар увеличенного размера 020 дюймов практически не влияет на срок службы суставов.

Ключом к восстановлению ШРУС путем шлифовки, говорят те, кто это делает, является точное дублирование исходной дуги в корпусе и дорожке, процесс, который требует высокоточного обрабатывающего оборудования и не может быть воспроизведен ручным шлифованием с помощью простого шлифовального станка.


СМАЗКА ШРУСОВ

Для ШРУСов

требуется специальный тип высокотемпературной смазки для высокого давления.Ни в коем случае нельзя использовать обычную консистентную смазку для шасси или универсальную смазку для ШРУС.

Состояние смазки, а также количество смазки в соединении будут определять, как долго прослужит соединение. Одно из предназначений пыльника, окружающего ШРУС, - не допускать попадания грязи и влаги. Другой - удержание смазки. Если пыльник порван, треснул, проколот или отсоединился, грязь и вода могут загрязнить консистентную смазку в шарнире, вызывая ускоренный износ, который в конечном итоге приведет к выходу из строя шарнира.Также может произойти потеря смазки, что еще больше сократит срок службы соединения. Так что ботинки должны быть в хорошем состоянии, чтобы защитить сустав.


Ботинки часто становятся хрупкими с возрастом и под воздействием тепла. Ботинки также могут быть повреждены дорожными опасностями и небрежным использованием J-образных крюков оператором эвакуатора. Ни в коем случае нельзя использовать старые пыльники повторно при замене ШРУСа. Если пыльник протекает, соединение теряет смазку, что приводит к быстрому износу и выходу из строя соединения. Грязь и вода также могут пройти сквозь протекающий чехол и загрязнить смазку внутри.Если консистентная смазка кажется зернистой, значит, она загрязнена, и соединение необходимо тщательно очистить и залить свежей смазкой или заменить, если соединение изношено или повреждено.


Порванный пыльник ШРУСа дошел до конца дороги. Если не заменить, потеря смазки из шарнира
в сочетании с попаданием грязи и воды в стык быстро испортит стык.

Вместо того, чтобы заменять один неисправный пыльник, лучшим вариантом ремонта является замена всего полуоси на новый или модернизированный полуоси.Если ваш автомобиль проехал много миль и один ботинок вышел из строя, скорее всего, срок службы других ботинок тоже подошел к концу, и они также могут скоро выйти из строя, если их не заменить.

Пыльники оригинального оборудования являются неразъемными и требуют снятия оси и демонтажа ШРУСа для установки нового пыльника. Совет по экономии труда и денег - если вы хотите заменить только плохой ботинок, - это установка «раздельного ботинка» (требует тщательной проклейки шва). Разъемный пыльник можно установить без снятия оси или шарнира.Раздельный ботинок - это скорее временный ремонт, потому что раздельный ботинок не будет иметь такой же долговечности, как новый цельный ботинок.

При замене пыльника используйте специальную смазку для ШРУСов, которая идет в комплекте с новым пыльником. Набейте около 1/3 смазки в сам шарнир, а оставшуюся часть положите внутрь пыльника перед установкой зажимов пыльника.

Щелкните здесь, чтобы загрузить или распечатать эту статью.




Другие статьи о FWD и CV-Joint:

Обслуживание и ремонт шрусов, часть 2

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как ремонтируются ШРУСы

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive


Не забудьте посетить другие наши веб-сайты:

Auto Repair Yourself

Carley Automotive Software

OBD2HELP

Random-Misfire

Справка диагностического прибора

КОДЫ НЕИСПРАВНОСТЕЙ


6 различных типов шарниров постоянной скорости (CV)

Последнее обновление 11 мая 2020 г.

Функция шарниров равных угловых скоростей или ШРУСов в транспортном средстве заключается в том, чтобы передавать мощность на колеса от коробка передач.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Мощность передается с постоянной скоростью вращения при небольшом трении. Вот почему, когда у вас есть проблема с ШРУСом, вы, вероятно, испытаете тряску при ускорении.

ШРУСы можно найти практически во всех переднеприводных автомобилях и в большинстве новых заднеприводных автомобилей с отдельной задней подвеской. На концах полуосей их задних осей будут ШРУСы.

Типы ШРУСов

Вот шесть наиболее распространенных типов ШРУСов, используемых сегодня в транспортных средствах, а также то, как они работают.

Связано: Общие симптомы неисправного ШРУСа

# 1 - ШРУС Rzeppa

Наружный ШРУС «Rzeppa» является наиболее распространенным типом шарнира. Инженер по имени Альфред Х. Рзеппа изобрел этот шарнир в 1926 году, а десять лет спустя разработал улучшенную конструкцию.

Конструкция этого шарнира позволяла передавать мощность через 6 сфер, которые располагались между внешним кольцом и внутренним кольцом.Эти сферические шары закреплены на своем месте с помощью небольших окон внутри клетки. Этот узел находится между внешним и внутренним кольцами.

Шарнир сконструирован таким образом, что шарики сокращают рабочий угол вдвое. Принцип его работы аналогичен коническому зубчатому колесу.

Разница в том, что крутящий момент не передается через шарнир зубьями шестерни. Вместо этого во внешнем корпусе и внутреннем корпусе сферические шарики движутся вперед по каждой из своих дорожек.

# 2 - Фиксированные и поршневые шарниры

Погружной шарнир - это внутреннее соединение в системах с передним приводом. Фиксированный шарнир - это внешний шарнир. Погружной шарнир для этих двух шарниров не нужен, если хотя бы одно из шарниров может выполнять свою работу должным образом.

Кроме того, очень важно, чтобы внешний шарнир мог выдерживать большие рабочие углы, необходимые для рулевого управления.

В системах с задним приводом с независимой задней подвеской можно закрепить по одному шарниру на каждой оси.Есть далеко не идеальные операционные ангелы, потому что вы не используете колеса для рулевого управления. В результате можно использовать плунжерные соединения на одном конце полуоси или на обоих концах.

№ 3 - Плунжерные шарниры (штативные и шаровые)

Эти типы шарниров имеют либо штатив, либо центральный привод. Штатив или крестовина содержит 3 цапфы с игольчатыми подшипниками со сферическими роликами. У них также есть внешний корпус; или тюльпан.

Шарниры на некоторых штативах имеют закрытый внешний корпус, поэтому роликовые направляющие полностью находятся внутри него.Есть также шарниры, которые имеют открытый тюльпан и внешний корпус, для которого были обработаны их роликовые направляющие.

Чаще всего шарниры штатива используются в качестве внутренних плунжерных шарниров переднего привода.

Шаровые шарниры с врезной резьбой бывают двух типов. Есть соединение с поперечным пазом и двойное смещение. Первый имеет внешний корпус в форме пончика и плоский с угловыми канавками, а второй имеет внешний корпус, который имеет цилиндрическую форму и содержит прямые канавки.

№ 4 - Штативные шарниры

Внутренний конец приводных валов имеет штативное соединение. Это позволяет передавать мощность независимо от того, есть ли сдвиг на угол.

К особенностям шарнира штатива относится трехногий крестовик с установленными на бочкообразных роликах. Они входят в чашку с 3 соответствующими канавками, соединенными с дифференциалом.

Эти бочкообразные катки крепятся друг к другу под углом 120 ° и могут скользить вперед и назад по своим следам внутри тюльпана.

# 5 - Штативные шарниры (фиксированные)

Приводы на передние колеса иногда используют фиксированный штатив в качестве внешнего шарнира. На внешний корпус установлена ​​цапфа.

Тогда входной вал имеет открытый тюльпан, в котором вращаются 3 роликовых подшипника. Соединение удерживается стальной крестовиной, которая его фиксирует.

№ 6 - Внутренние шарниры и внешние шарниры

В трансмиссии автомобилей с передним приводом каждая половина вала имеет 2 ШРУСа. Внутренний шарнир - ближайший к коробке передач, а внешний шарнир - ближайший к колесу.

В автомобилях с задним приводом, которые имеют независимую заднюю подвеску, внутренний шарнир находится ближе всего к дифференциалу, а внешний шарнир - рядом с колесом.

Когда требуется замена оси CV?

Обновлено: 21 марта 2020 г.

Что такое ось CV? Это вал с шарнирами равных угловых скоростей (ШРУС), который передает крутящий момент на одно из ведущих колес автомобиля. Его также можно назвать полуось или приводным валом. Типичный переднеприводный автомобиль имеет две оси CV (CV-валы), по одной на каждое переднее колесо.Практически все автомобили, кроссоверы и внедорожники (в том числе электрические) и даже некоторые пикапы имеют оси CV, см. Иллюстрацию. Когда следует заменять мост CV? В большинстве автомастерских механики осматривают оси CV визуально во время регулярной замены масла. Ось CV необходимо заменять только в случае неисправности; подробнее читайте ниже.

Как работает мост CV? Мост CV необходим, если автомобиль имеет независимую подвеску на ведущих колесах. В независимой подвеске левое и правое колеса движутся вверх и вниз по поверхности дороги независимо друг от друга.Для передачи крутящего момента на колесо, которое постоянно движется, а в случае передних колес, поворачивающихся влево и вправо, ось CV должна иметь шарниры, которые могут передавать вращательное движение под углом. Кроме того, длина вала должна быть гибкой.

Ось или вал CV имеет два шарнира равных угловых скоростей или ШРУС: внутреннее и внешнее. Типичный внутренний ШРУС имеет три ролика на треноге (крестовине), которые могут скользить внутри корпуса ШРУСа, поэтому ось ШРУСа может выдвигаться или сжиматься по мере необходимости.Типовая ось (вал) вариатора переднеприводного автомобиля с внешним ШРУСом Rzeppa и закрытым внутренним шарниром типа «тренога». Внутренний ШРУС тоже может работать под небольшим углом. Конструкция внешнего ШРУСа позволяет ему передавать вращательное движение под большими углами. Оба ШРУСа набиты смазкой и уплотнены резиновыми или пластиковыми пыльниками. Наружный ШРУС типа Rzeppa, такой как на изображении, является наиболее распространенным типом. В некоторых заднеприводных автомобилях используются соединения с поперечным пазом, которые внутри выглядят немного иначе, но работают аналогичным образом.См. Схему задней оси CV с поперечным пазом.

Когда требуется замена оси CV? Самая частая причина замены оси CV - это поломка пыльника (на фото), из-за которой смазка вытекает.

Без надлежащей смазки ШРУС прослужит недолго. Смотрите фото неисправной оси CV. Другие причины для замены оси CV включают чрезмерный износ или повреждение в результате аварии или из-за чрезмерной ржавчины. Если неисправную ось CV не заменить вовремя, она может отделиться или заклинить во время движения, что создаст угрозу безопасности.
В автомобилях и внедорожниках с поперечно расположенным двигателем одна из осей CV длиннее (обычно правая сторона) и включает в себя подвесной подшипник. Если подвесной подшипник изношен или шумит и не может быть заменен отдельно, также заменяется вся ось CV.

Каковы симптомы неисправной оси CV? Один из распространенных симптомов плохого внешнего шарнира - это щелчок при ускорении на поворотах. Чрезмерно изношенная ось CV может издавать лязг или щелчки при переключении между замедлением и ускорением.Оси

CV в некоторых автомобилях FWD, AWD и 4WD. Если внутренний шарнир изношен или заедает, это может вызвать тряску автомобиля в поперечном направлении (из стороны в сторону) при ускорении. В некоторых случаях неисправная ось CV может вызвать вибрацию.

Сколько стоит замена оси CV? В типичном малом или средний переднеприводный автомобиль, замена одной передней оси CV на запасную часть стоит от 180 до 410 долларов. OEM-детали дороже, но OEM-качество зачастую лучше.Замена задних мостов CV обычно обходится дороже из-за дополнительных трудозатрат. Нужно ли заменять обе оси CV одновременно? Нет, в этом нет необходимости; нет необходимости заменять ось CV, если она в хорошем состоянии.

Можно ли спасти мост CV, заменив только сломанный пыльник? Да, если вы поймаете это раньше, и смазка еще не вытекла или вода еще не попала, это одно из возможных решений. Если пыльник оси CV был сломан какое-то время, как на этой фотографии, мост необходимо заменить.Обычно все сводится к тому, какой вариант более рентабельный, а также к доступности времени и деталей. В некоторых случаях замена ботинка требует больше труда.

Существуют послепродажные сапоги, которые можно установить, не снимая всю ось CV, а только одну ее сторону. Они называются стрейч-ботинками CV . Обратной стороной является то, что качество может быть не на уровне оригинальных запчастей.

Каковы первые признаки поломки пыльника оси CV? Если вы посмотрите на фото со сломанным пыльником выше, вы увидите, что смазка разбрызгана по всей поверхности колеса.Часто можно увидеть пятна жира на ободе снаружи, которые появляются вскоре после того, как ботинок сломался.

Хорошая новость заключается в том, что на оси CV в большинстве автомобилей распространяется гарантия на трансмиссию, которая обычно составляет 5 лет или 60 000 миль. Подробности см. В гарантийной брошюре. Как долго прослужат мосты CV? Во многих автомобилях, если защитные чехлы не сломаны, оси CV могут служить в течение всего срока службы автомобиля.

B7 Audi A4 / S4 / RS4 Замена внутреннего багажника CV - автомобильный блог Ника

Не редкость, когда ботинки CV выходят из строя - я взорвал свои в день трека, но если ваша машина переживет экстремальные температуры (горячие или холодные), или вы по-другому едете по треку или еще много чего, вы неизбежно взорвать пыльник CV.Вы можете отнести его к дилеру и попросить его починить, или вы можете сделать это своими руками и сэкономить много денег - это занимает около двух часов и довольно сложно выполнить. Этот DIY любезно предоставлен Филом aka fly300kts , который был достаточно любезен, чтобы поделиться им здесь с читателями автомобильного блога Ника. Если вам нужны прозрачные угловые заглушки, ремонт балласта или помощь с фарами Audi B7, он ваш человек! Но если ваши ботинки CV выглядят так, как показано выше, где пыльник порван, а смазка повсюду, то пришло время заменить их самостоятельно, и именно здесь вам пригодится этот самодельный.Для этого вам может потребоваться несколько специальных инструментов, помимо обычного набора инструментов, в том числе тройной квадрат 10 мм и шестигранник на 17 мм.

Для начала снимите центральную крышку колеса при включенном стояночном тормозе и выверните большой винт с внутренним шестигранником в середине ступицы. Выполнение этого перед тем, как поднять машину домкратом, поможет вам получить больше рычагов, хотя, если вы не можете снять центральные колпачки, не сняв сначала колесо, тогда вы можете сначала поднять машину домкратом и сначала снять колесо.Болт будет иметь следующий вид:

Затем приподнимите автомобиль домкратом и снимите колесо. Затем снимите поперечный болт крепления верхних рычагов (сами верхние рычаги не снимайте, это болт под ними!):

Также открутите болт рулевого / поперечного рычага:


Теперь вы можете использовать небольшое долото для расширения руки:


Сдвиньте узел сбоку, и вы сможете отсоединить внешнюю сторону оси, например:


Затем, используя тройной квадрат 10 мм, снимите 6 винтов со стороны двигателя и выдвиньте ось.После закрепления оси с помощью лезвия бритвы (или другого) срежьте остатки на чехле, а также старые зажимы. Удалите излишки смазки. Для внешнего ШРУСа вы сможете снять внешний зажим и выдвинуть штатив, но для внутреннего шарнира у вас пока нет доступа к внешнему зажиму.

Чтобы добраться до внутреннего ШРУСа, ударьте молотком по фланцу в том месте, где находятся 6 винтов, пока он не соскользнет со штатива, и у вас должно получиться что-то вроде этого:


Теперь у вас есть доступ к внешнему зажиму.Снимите его и выдвиньте штатив

.


После тщательной очистки различных компонентов сдвиньте деталь в следующем порядке:

  1. Зажим малый
  2. Новый ботинок
  3. Внутренний зажим


Сдвиньте штатив до контакта с внутренним зажимом. Затем установите внешний зажим:


Затем установите пыльник в его окончательное положение и затяните внутренний зажим.


Наконец, слейте всю трубку смазки внутри пыльника, установите внешний зажим и закрепите… тогда вы закончили замену пыльника CV!


Теперь просто установите ось на машину.Обязательно затяните до правильных значений:

  • Болт M8: 40 Нм
  • Болт M10: 65 Нм

Для следующего шага требуется второй человек. Первый человек садится в автомобиль и нажимает на педаль тормоза, а второй затягивает шестигранный болт ведущего моста до начального момента. Используйте эти настройки крутящего момента:

  • Болт с шестигранной головкой (M14): 115 Нм
  • Болт с шестигранной головкой (M16): 200 Нм

И последнее, но не менее важное: установите колесо и опустите автомобиль на землю.Поверните болт крепления ведущего моста еще на 180 ° (1/2), и все готово!

Вы хотите знать, каковы симптомы неисправной оси CV?

Знаете ли вы, что характеристики колесной системы вашего автомобиля в основном зависят от состояния шарниров и осей CV (равных угловых скоростей)? Эти компоненты помогают управлять автомобилем, двигаться, тормозить и передавать мощность от двигателя на колеса. Они несут весь вес автомобиля, а также пассажиров и груз. Эти соединения обычно могут длиться до 100 000 миль.Однако, поскольку оси CV постоянно вращаются и изгибаются в зависимости от состояния дороги, они могут изнашиваться и выходить из строя, что приводит к дорогостоящему ремонту ШРУСа .

Вам может быть интересно, что такое оси CV? Ось CV состоит из вала с внутренним и внешним шарниром. ШРУСы защищены резиновыми башмаками и используют специальную смазку для смазки. Гибкие ШРУСы обеспечивают плавную передачу мощности благодаря их способности двигаться вверх и вниз вместе с подвеской или из стороны в сторону при повороте передних колес.Оси CV могут служить долго, но со временем изнашиваются. Если ШРУС выходят из строя, эффект проявляется немедленно, а иногда и опасно, поскольку мощность больше не будет передаваться от двигателя к шинам. Сведите машину с дороги максимально безопасно, а затем вызовите эвакуатор.

Предотвратить дорогостоящий ремонт шруса можно, зная, к чему прислушиваться и где искать:
  • Щелкающий звук при повороте: Это наиболее распространенный симптом неисправной оси CV и чаще всего слышен во время крутых поворотов на низких скоростях.
  • Грохочущий звук при ускорении или замедлении: Когда внутренний ШРУС начинает выходить из строя, вы можете услышать лязгающий звук при ускорении или быстром отпускании акселератора.
  • Смазка внутри шины: Поскольку оба сочленения защищены резиновым чехлом, содержащим смазку, любой разрыв или трещина в чехле может привести к вытеканию смазки. Вы могли видеть смазку на внутренней стороне шины, компонентов рулевого управления и подвески, а также на земле.
  • Вибрация во время движения: Если вал оси CV погнут, вы можете начать испытывать вибрацию во время движения. Эта вибрация станет более выраженной по мере увеличения вашей скорости.

Хотите знать, каковы симптомы неисправной оси CV? Свяжитесь с нашими сертифицированными специалистами ASE в Phil’s Service сегодня, чтобы получить дополнительную информацию о ремонте ШРУСов и назначить встречу. Наш автомобильный магазин с гордостью обслуживает жителей района Killeen, TX и его окрестностей.

Вы знаете, каковы симптомы неисправной оси CV? Если у вас возникли проблемы с осью, позвоните своему механику в Phil’s Service, чтобы назначить ремонт шруса.

Знаете ли вы, что характеристики колесной системы вашего автомобиля в основном зависят от состояния шарниров и осей CV (равных угловых скоростей)? Эти компоненты помогают управлять автомобилем, двигаться, тормозить и передавать мощность от двигателя на колеса. Они несут весь вес автомобиля, а также пассажиров и груз. Эти соединения обычно могут длиться до 100 000 миль.Однако, поскольку оси CV постоянно вращаются и изгибаются в зависимости от состояния дороги, они могут изнашиваться и выходить из строя, что приводит к дорогостоящему ремонту ШРУСа .

Вам может быть интересно, что такое оси CV? Ось CV состоит из вала с внутренним и внешним шарниром. ШРУСы защищены резиновыми башмаками и используют специальную смазку для смазки. Гибкие ШРУСы обеспечивают плавную передачу мощности благодаря их способности двигаться вверх и вниз вместе с подвеской или из стороны в сторону при повороте передних колес.Оси CV могут служить долго, но со временем изнашиваются. Если ШРУС выходят из строя, эффект проявляется немедленно, а иногда и опасно, поскольку мощность больше не будет передаваться от двигателя к шинам. Сведите машину с дороги максимально безопасно, а затем вызовите эвакуатор.

Предотвратить дорогостоящий ремонт шруса можно, зная, к чему прислушиваться и где искать:
  • Щелкающий звук при повороте: Это наиболее распространенный симптом неисправной оси CV и чаще всего слышен во время крутых поворотов на низких скоростях.
  • Грохочущий звук при ускорении или замедлении: Когда внутренний ШРУС начинает выходить из строя, вы можете услышать лязгающий звук при ускорении или быстром отпускании акселератора.
  • Смазка внутри шины: Поскольку оба сочленения защищены резиновым чехлом, содержащим смазку, любой разрыв или трещина в чехле может привести к вытеканию смазки. Вы могли видеть смазку на внутренней стороне шины, компонентов рулевого управления и подвески, а также на земле.
  • Вибрация во время движения: Если вал оси CV погнут, вы можете начать испытывать вибрацию во время движения. Эта вибрация станет более выраженной по мере увеличения вашей скорости.

Хотите знать, каковы симптомы неисправной оси CV? Свяжитесь с нашими сертифицированными специалистами ASE в Phil’s Service сегодня, чтобы получить дополнительную информацию о ремонте ШРУСов и назначить встречу. Наш автомобильный магазин с гордостью обслуживает жителей района Killeen, TX и его окрестностей.

Рон Филлипс

Рон Филлипс Коробка передач CVT

| Ремонт шрусов

Все переднеприводные автомобили имеют ШРУСы по обе стороны от карданного вала. Наружный и внутренний ШРУСы используются для соединения карданного вала с колесами и трансмиссией соответственно. ШРУСы имеют решающее значение, поскольку они передают крутящий момент двигателя от трансмиссии для вращения колес с постоянной скоростью. Они также воспринимают давление подвески, чтобы автомобиль оставался стабильным.

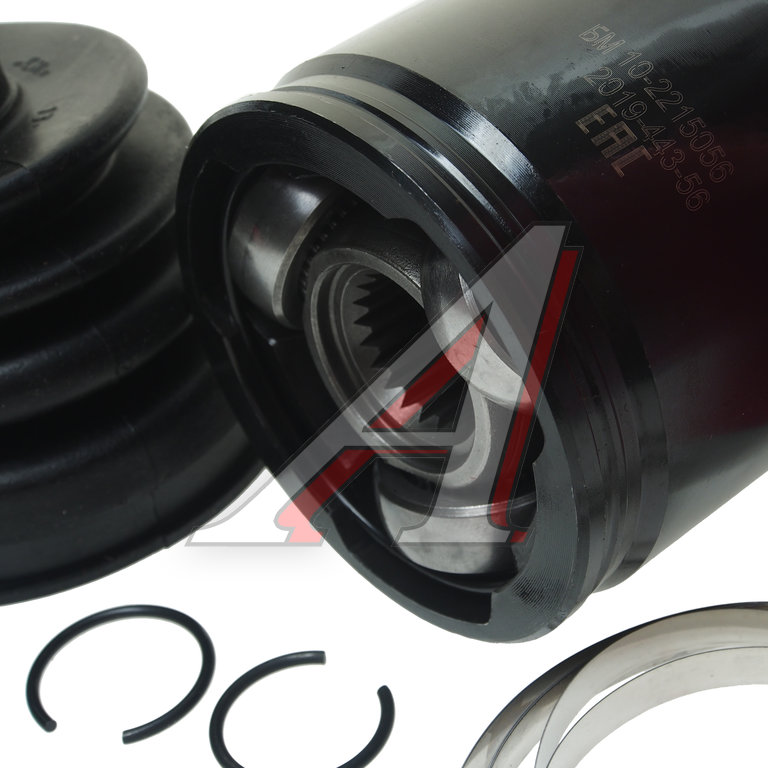

В автомобилях с передним приводом шарниры равных угловых скоростей передают крутящий момент на передние колеса. Два наиболее распространенных ШРУСа - штативное и шаровое. В переднеприводных автомобилях ШРУСы треножного и шарового типа размещаются соответственно с внутренней и внешней сторон.

Проблемы с ШРУСом

В большинстве случаев ШРУС не требует обслуживания. Он прослужит до тех пор, пока защитный чехол ШРУСа находится на месте и не поврежден. Некоторые автомобили могут проехать до 300 000 миль без каких-либо проблем с ШРУСом.Однако проблемы возникнут, когда треснет защитный пыльник ШРУСа. Когда это происходит, смазка выходит наружу, а грязь и влага попадают внутрь, в результате чего ШРУС изнашивается быстрее, чем обычно. В конце концов, он выйдет из строя из-за отсутствия или плохой смазки, а также из-за коррозии.

Обычно сначала изнашиваются внешние ШРУСы, поскольку они выдерживают больше движений, чем внутренние ШРУСы. Желательно проверять защитный чехол на предмет трещин и повреждений во время регулярного технического обслуживания автомобиля.В случае возникновения проблем с защитным чехлом крайне важно как можно скорее посетить сервисную мастерскую Marietta CV Joint, например Guardian Transmissions.

Признаки неисправного ШРУСа

Щелчок при повороте

Это наиболее очевидный признак того, что что-то не так. При повороте шарнир Continuous Velocity будет издавать повторяющиеся щелчки или хлопки. Это заметно при очень крутых поворотах на малых скоростях, так как хлопок становится очень громким.

Вибрация при разгоне

Еще один признак неисправности вашего ШРУС - это когда вы замечаете, что рулевое колесо сильно вибрирует или трясется при ускорении. В этом случае рекомендуется снизить скорость или остановиться, чтобы избежать аварии. Вам следует позвонить специалистам по совместному ремонту Marietta CV в компанию Guardian Transmissions, чтобы выяснить, в чем проблема, и дать вам соответствующий совет.

Растущий гудящий шум

При увеличении скорости вы заметите этот знак в сочетании с вибрацией.Во время движения автомобиль издает гудящий шум, который усиливается с ускорением и прекращается, как только вы начинаете замедляться.

Шум типа лязг при увеличении скорости

Этот шум слышен во внешних или внутренних шарнирах автомобиля. Этот тип шума также может быть результатом чрезмерного люфта в дифференциальной передаче. Идеальный способ проверить этот знак - включить задний ход, а затем разогнаться. Если лязг более заметен, то это признак неисправности ШРУСа.

Вибрация на высоких скоростях

Вибрация может возникать по разным причинам, например, смещение шины или несбалансированная шина. Однако, если это происходит одновременно с указанными выше признаками, это означает, что ваш ШРУС выходит из строя.

Если вы заметили любую или некоторые из вышеперечисленных проблем или знаков, не теряйте времени и обратитесь в Guardian Transmissions, в местную мастерскую по ремонту Marietta CV Joint. Вождение автомобиля с проблемами ШРУСа не только повредит ваш автомобиль, что приведет к дорогостоящему ремонту, но также может стать причиной аварии.Всегда отправляйте свой автомобиль на диагностику, если подозреваете, что у вас неисправный ШРУС.

.
