- Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками
- Полупроводниковые холодильники Пельтье
Холодильник своими руками - Как сделать автомобильный холодильник своими руками
- Как сделать холодильник на элементе Пельтье
- Обзор мини холодильника
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автомобильный холодильник своими руками на Элементе Пельтье
Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками
Выбор, честно говоря, небольшой, когда встает вопрос, как сделать холодильник своими руками. Сегодня мороз вырабатывается двумя методами. Использование четырех состояний фреона или электрических элементов Пельтье.
Холод важно сохранять. Потребуются герметичный отсек, проведение правильных мер теплоизоляции, предотвращающих обмен с окружающей средой. Рассмотрим методы, приготовьтесь: простого пути не окажется. Давайте подумаем вместе, из чего можно сделать холодильник. Предлагаем ниже краткий тематический экскурс. Электрический ток протекает через стык двух разнородных полупроводников, результатом формируется охлаждение одного материала. Другой, напротив, нагревается.
Внешний радиатор холодильника на элементах Пельтье требует интенсивного охлаждения. Достигается выбором большого размера изрезанной алюминиевой детали, либо введением вентилятора, принудительного обдува.
Видим идею внутри современных системных блоков персональных компьютеров. Найти элемент Пельтье для охлаждения процессора, лучше два-три. В жару легко доводит температуру процессора до минус 10 градусов Цельсия.
Проблема ограничивается малым объемом. Следовательно, не так мощен элемент Пельтье охлаждения процессора менее Вт. Сразу оговоримся: мощность морожения холодопроизводительность и потребляемая из розетки — разные вещи.
У холодильников КПД достигает процентов. Касается большинства образцов климатической техники:. Холодопроизводительность не приводится. Проблема одна: по скорости падения температуры процессора нельзя судить о параметре, слишком много неизвестных. С повышением напряжения питания до 16 В предельно допустимое холодопроизводительность растет параллельно.
Можно немного улучшить результат. Давайте подумаем, какова производительность холодильника Стинол Будем лучше отводить тепло от горячей стороны, эффективнее станет работать элемент Пельтье. Предположим, комнатная температура составляет 22 градуса Цельсия, холодильной камеры — плюс 5 градусов Цельсия, при идеальном охлаждении получается мощность 38 Вт.
Легко видеть: для Стинол понадобится минимум два-три Frost Что касается морозильной камеры, мощность невозможно реализовать с мыслимыми потерями.
Желающим построить морозильную камеру предоставим краткий расчет. Давайте посмотрим в денежном выражении. Термостат понадобится. Самодельный холодильник станет кондиционером, внутри можно греть пищу. Для режима оттаивания идеально. Кстати, факт нуждается в уточнении. Эффект Пельтье обратим. Пропуская ток в обратном направлении, достигаем нагрева. Принцип работы холодильника ограничен эффектом понижения температуры одной стороны элемента Пельтье, эффект обратим.
Избегайте применять пенополиуретан: понадобится спецодежда. Купите баллончик утеплителя монтажной пены. Отпадет потребность подыскивать респиратор. Пенополиуретан расширяется, набирает объем сравнительно медленно. Для изоляции пенополиуретаном понадобится изготовить ящик с двойными стенками, аналогичную дверку крышку.
Непростая задача, поскольку нужно заполнить изолятором дно.
Отгораживаются прокладкой пищевого алюминия. Чисто пассивный элемент, как было упомянуто выше, состоящий только, сформированный мембраной и контактной группы. Конструкция герметична, не сильно задавайтесь вопросом устройства. Продукты лучше хранить по полкам, отделать нутро пищевым алюминием. Избегайте пластика. Рассказ, показывающий, как сделать холодильник своими руками, окончен. Верим, каждый читатель сможет сделать холодильник своими руками.
В холодильных установках холод вырабатывается только двумя способами — фреоном и электрическими элементами Пельтье термоэлектрического преобразователя. Первый вариант подходит для больших агрегатов, таких как двухкамерные холодильники или двухдверные приборы Side-by-Side.
Второй — для самодельных небольших ларей. Несмотря на сравнительную простоту устройства и распространенность, холодильники остаются дорогостоящим прибором. Именно поэтому тема самостоятельной сборки небольших морозильных камер с использованием элементов Пельтье актуальна и важна.
При наличии знаний и всех необходимых запчастей сделать функциональный самодельный холодильник достаточно легко. Начать следует со сборки корпуса будущего устройства. Для производства ларя используются самые разные материалы:. Вообще у кого, что завалялось в гараже или на балконе, то и подойдет, главное, это снаружи и внутри утеплить короб.
Опыт показывает, что оптимальный вариант для самодельного холодильника — экструдированный пенополистирол. Кроме того, материал легко обрабатывается, а сделанные из него детали отлично склеиваются при помощи обычных жидких гвоздей. Собрать короб для будущего холодильника достаточно просто. Для заготовок рекомендуется приобрести несколько листов пенополистирола толщиной 5 мм.
Этот материал продается листами размером х мм, а недорогая цена за один элемент не ударит по карману.
Между собой детали короба соединяются обычной монтажной пеной. В работе не обойтись без рулетки, ножа, карандаша и уровня. Готовый ящик уже отлично удерживает холод, однако для того чтобы он мог его вырабатывать, короб следует дополнить преобразователем холода и необходимыми для его работы элементами. Следующий шаг — это сборка и монтаж охлаждающего узла будущего холодильника.
Чтобы получить полноценно работающую технику, нужно подключить корпус к элементу Пельтье, который можно купить в любом магазине радиотехники и компьютерных комплектующих. Принцип работы термоэлектрического преобразователя Пельтье заключается в разнице температур их верхней и нижней части.
При подаче на элемент питания в 12В, ток который проходит через деталь, преобразуется в тепловое излучение верхняя сторона и холодный поток нижняя сторона. Нижний край элемента Пельтье и становится источником холода для самодельного холодильника.
Главная технологическая задача на этом этапе заключается в передаче холода во внутреннюю часть холодильника, где устанавливается радиатор и, наоборот, отвода тепловой энергии наружу. С точки зрения физических процессов, эффективной является следующая конструкция:.
Для того чтобы самодельный холодильник полностью выполнял возложенные на него функции, следует произвести правильные расчеты. Учтите, что теплопотеря холодильника зависит от разницы температуры внутри и снаружи прибора.
Например, температура помещения, где стоит ларь, равняется 25 градусам. Соответственно если на холодильнике не будет установлен охладительный элемент, внутри его будут те же 25 градусов.
Если добавить один элемент Пельтье с радиаторами по сторонам и усилить его кулером, то через некоторое время температура в герметичном отсеке в 30 литров понизится до 19 градусов.
Как это выглядит на бумаге:. Для охлаждения воздуха в небольшом домашнем холодильнике понадобится три элемента Пельтье. Для обеспечения прибора энергией подойдет блок питания из обычного компьютера.
Чтобы ваш холодильник генерировал холод, важно при установке элемента Пельтье придерживаться ряда правил и рекомендаций. Дополнительно к нижнему радиатору можно присоединить еще один кулер. Он позволит устройству лучше распространять по площади ларя холод. Также холодильник быстрей наберет необходимую температуру.
Кулер исключает возникновение на стенках устройства конденсата, благодаря чему помещенные в него продукты всегда будут сухими. Процесс набора необходимой для охлаждения продуктов температуры зависит от того, насколько тепло в том месте, где находится холодильник. Чем теплее снаружи, тем охлаждение происходит дольше. Важный аспект — теплоизолирующие качества самого холодильника и его объем. Хороший самодельный холодильник должен быть герметичным и оснащен плотно прилегающей крышкой.
Полупроводниковые холодильники Пельтье
Люблю я дикий отдых и люблю путешествия.
Недавний мой обзор средств от комаров вызвал интерес, поэтому решил я сделать обзор автохолодильников. Вот только даже ночью летом температура бывает под 20 градусов и выше. Мясо для шашлыка в таких условиях не проживет и дня.
Активный холодильник на элементе Пельтье своими руками. Расходники: 1) Элемент пельтье (применялись редко для охлаждения компьютерных.
Холодильник своими руками
Сделать автомобильный холодильник своими руками лучше всего на элементах Пельтье. Устройство такого холодильника значительно проще, чем привычного для нас агрегата с компрессором и фреоном в качестве хладагента. Несмотря на то что компрессорный холодильник имеет более высокий КПД, чем работающий на основе эффекта Пельтье, последний предпочтительней использовать в автомобилях. Так как он обладает другими немаловажными преимуществами: меньшими габаритами и бесшумной работой. Компрессорная климатическая техника все же используется в автомобилях, например, кондиционер. Объясняется это тем, что кондиционер охлаждает большой объем и его не удастся сделать на основе эффекта Пельтье.
К тому же кондиционер должен отводить тепло из салона автомобиля дальше, чем позволяет конструкция элемента Пельтье. Если вам достался старый домашний кондиционер, не спешите радоваться, так как вряд ли вам удастся сделать из него автомобильный холодильник. Эффект Пельтье заключается в том, что при протекании электрического тока через контакт двух полупроводников с различными типами проводимости p-n переход в зависимости от направления тока происходит либо его охлаждение, либо нагревание.
Как сделать автомобильный холодильник своими руками
В категории товаров для туризма, активного отдыха и оборудования для дачного домика стабильной популярностью пользуются компактные портативные холодильники. Большинство предлагаемых промышленностью изделий являются пассивными охладителями — это разного рода контейнеры с теплоизолированными стенками, удлиняющие процесс нагревания упакованной в них пищи. В отличие от них, приборы активного типа генерируют холод внутри камеры, питаясь от внешнего источника электрического тока.
Чтобы сэкономить бюджет на покупке дорогостоящего аксессуара для путешествий, можно сделать автомобильный холодильник на элементах Пельтье своими руками.
Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC от англ.
Как сделать холодильник на элементе Пельтье

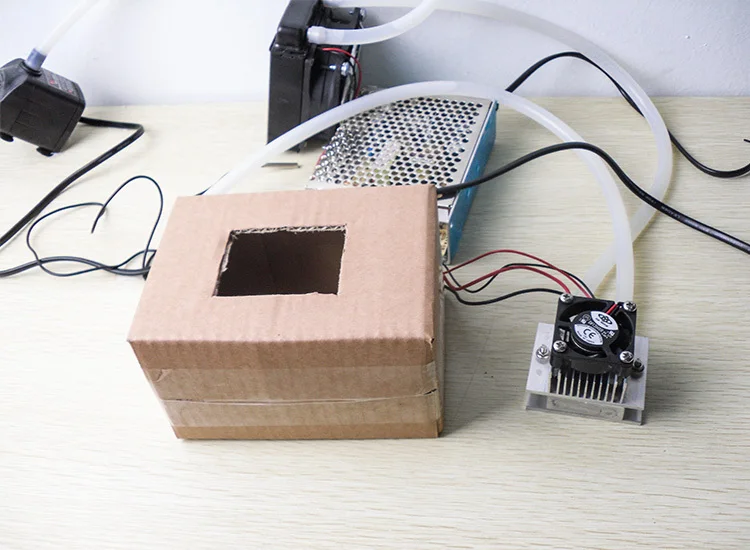

В летнее жаркое время находясь на даче или в душном офисе где нет холодильника наверняка захочется выпить охлаждённый напиток или же просто сохранить до обеда еду, чтобы не испортилась, для этого предлагаем сделать очень простой в изготовлении мини-холодильник на элементе Пельтье TEC своими руками, изготовление такого холодильника не займёт у Вас много времени. Намазываем теплопроводным клеем на радиаторе место где будет размещаться элемент Пельтье и прикладываем этот элемент к радиатору, затем берём радиатор поменьше, намазываем также теплопроводным клеем и приклеиваем с другой стороны элемента Пельтье.
В листе пенопласта который послужит задней стенкой холодильника примерно в центре проделываем квадратное отверстие под маленький радиатор и с помощью клеевого пистолета приклеиваем болты кулера к пенопласту. Приклеиваем с помощью двухстороннего скотча сначала верхнюю и нижнюю стенки мини-холодильника, затем две боковые, но так как стенки будут двойные то сначала нужно вставить в средину внутренние стенки, которые должны быть короче наружных на толщину пенопластового листа, к приклеенным на торцы двусторонним скотчем, а затем уже ставим вторые наружные боковые стенки также приклеив на двусторонний скотч. Делаем дверку для нашего холодильника, для этого вырезаем два прямоугольника, один должен быть вырезан по максимальному размеру сторон холодильника, а второй меньше на толщину листов пенопласта со всех 4-х сторон, чтобы он входил внутрь боковых стенок обеспечивая максимальную герметичность.
Обзор мини холодильника
Вот только даже ночью летом температура бывает под 20 градусов и выше. Мясо для шашлыка в таких условиях не проживет и дня. Поэтому я взял три типа холодильников и проверил их на себе.Описание с фотографиями процесса разборки холодильника на основе элемента Пельтье.
Во время борьбы за экологичность и достойное существование внимание обращается на мельчайшие детали. Устали от постоянного шума кулера в процессоре — помните, устройство требует охлаждения, иначе BIOS просто вырубит системный блок вместе с операционной системой. А в жару хочется покоя и тишины. Решение найдено.
Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием. Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально. В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.
По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.
Выбор, честно говоря, небольшой, когда встает вопрос, как сделать холодильник своими руками. Сегодня мороз вырабатывается двумя методами.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Прикосновение к символу эпохи. Добавь огонька в тортик.
Почитал о пользе вина. Поискал полезное вино. Ужаснулся тем, что нам предлагают в магазинах.
Холодильник на элементах пельтье
В категории товаров для туризма, активного отдыха и оборудования для дачного домика стабильной популярностью пользуются компактные портативные холодильники.
Большинство предлагаемых промышленностью изделий являются пассивными охладителями — это разного рода контейнеры с теплоизолированными стенками, удлиняющие процесс нагревания упакованной в них пищи. В отличие от них, приборы активного типа генерируют холод внутри камеры, питаясь от внешнего источника электрического тока. Чтобы сэкономить бюджет на покупке дорогостоящего аксессуара для путешествий, можно сделать автомобильный холодильник на элементах Пельтье своими руками.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Что такое элемент Пельтье, его устройство, принцип работы и практическое применение
- Автомобильный холодильник своими руками на элементах Пельте
- Главное меню
- Самодельный холодильник на элементе Пельтье
- Как сделать холодильник на элементе Пельтье
- Главное меню
- Полупроводниковые холодильники Пельтье
- Элемент пельтье холодильник своими руками
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автомобильный холодильник своими руками на Элементе Пельтье
Что такое элемент Пельтье, его устройство, принцип работы и практическое применение
По вопросам ремонта и другим техническим вопросам сюда. Ремонт бытовой и офисной техники. Чтобы понять что представляет собой в ремонте термоэлектрический холодильник, привожу серию фотографий его внутреннего устройства. Внешний вид термоэлектрического холодильника Ezetil. Внутренний охладитель — холодный радиатор. В качестве радиатора, примерен алюминиевый радиатор, а для быстрого охлаждения холодильной камеры служит вентилятор.
Вся конструкция держится на двух болтах, обведенных красными линиями. Наружный охладитель — горячий радиатор. По площади в два раза больше внутреннего, холодного радиатора, алюминиевый. Для быстрого и большего охлаждения, так же применен вентилятор. Это позволяет эксплуатировать холодильниу при достаточно высоких температурах воздуха.
Между двумя алюминиевыми радиаторами, посажен на термопасту и зажат термоэлектрический модуль элементов Пельтье.
В англоязычной литературе элементы Пельтье обозначаются TEC от англ. Thermoelectric Cooler — термоэлектрический охладитель. Термоэлектрический модуль элементов Пельтье вид с плоскости. Термоэлектрический модуль элементов Пельтье, вид с торца. Термоэлектрический модуль находится между двумя термопроводными тонкими и хрупкими керамическими пластинами из из оксида или нитрида алюминия.
При сборке, радиаторы сильно стягивать нельзя, полопаются керамические пластины. Вот схематическая конструкция термомодуля Пельтье. Вот внутренняя конструкция термомодуля Пельтье.
Классические 12 Вольтовые элементы Пельтье — это полупроводниковых элементов, обычно из теллурида висмута и германида кремния, включенных последовательно и спаянных перемычками. Все детали модуля Пельтье, очень хрупкие, как сами элементы, так и керамические теплопроводные изолируюшие пластины. Для работы модуля необходимо, чтобы через него протекал постоянный ток. Если уровень пульсаций будет выше, параметры модуля будут хуже.
При использовании модуля Пельтье необходимо обеспечить эффективный отвод тепла с его горячей стороны.
Вот стандартные характеристики большинства модулей. Максимальный ток потребления 6,4 А 6,4 А. Максимальное напряжение 14,4 В 16,4 В. Достоинством элемента Пельтье являются небольшие размеры, отсутствие каких-либо движущихся и механических частей, шума, газов и жидкостей.
Меняя местами плюс и минус напряжения питания возможно как охлаждение, так и нагревание — это даёт возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования. Недостатком элемента Пельтье является более низкий коэффициент полезного действия, чем у компрессорных холодильниках. Основной проблемой в построении элементов Пельтье с высоким КПД является то, что свободные электроны в веществе являются одновременно переносчиками и электрического тока, и тепла.
Материал для элемента Пельтье должен одновременно обладать двумя взаимоисключающими свойствами — хорошо проводить электрический ток, но плохо проводить тепло.
Автомобильный холодильник своими руками на элементах Пельте
Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием. Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально. В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле. По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.
простота конструкции;; устойчивость к вибрации;; отсутствие движущихся элементов (за.
Главное меню
Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться.
Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника. Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении. Суть эффекта заключается в выделении или поглощении тепла в зоне, где контактируют разнородные проводники, по которым проходит электрический ток. В соответствии с классической теорией существует следующее объяснение явления: электрический ток переносит между металлами электроны, которые могут ускорять или замедлять свое движение, в зависимости от контактной разности потенциалов в проводниках, сделанных из различных материалов. Соответственно, при увеличении кинетической энергии, происходит ее превращение в тепловую.
Самодельный холодильник на элементе Пельтье
Во время борьбы за экологичность и достойное существование внимание обращается на мельчайшие детали. Устали от постоянного шума кулера в процессоре — помните, устройство требует охлаждения, иначе BIOS просто вырубит системный блок вместе с операционной системой.
А в жару хочется покоя и тишины. Решение найдено. Прежде говорили, что холодильники не исключительно компрессорами живы, созданы альтернативные модели.
Есть садик-огородик с «бытовкой», типа «кунг», тупо переночевать летом, шашлык-машлык, пивас, гамак, небо, звезды, костер, романтика Холодильника нет.
Как сделать холодильник на элементе Пельтье
Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Пошерстив интернет на тему ворот, было принято решение делать откатные. Вариант беcпроигрышный, если не получится, можно переделать в распашные.
Главное меню
Anonymous comments are disabled in this journal. Your IP address will be recorded. Log in No account? Create an account. Remember me. Facebook Twitter Google. Виктор Борисов victorborisov wrote, — 08 — 25 Виктор Борисов victorborisov — 08 — 25
Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.
Полупроводниковые холодильники Пельтье
В холодильных установках холод вырабатывается только двумя способами — фреоном и электрическими элементами Пельтье термоэлектрического преобразователя. Первый вариант подходит для больших агрегатов, таких как двухкамерные холодильники или двухдверные приборы Side-by-Side. Второй — для самодельных небольших ларей. Несмотря на сравнительную простоту устройства и распространенность, холодильники остаются дорогостоящим прибором.
Элемент пельтье холодильник своими руками
ВИДЕО ПО ТЕМЕ: ХОЛОДИЛЬНИК Своими руками 12в
В своем первом посте, хотел бы поделиться собственным опытом по созданию авто холодильника своими руками. Чем удобен данный принцип при создании холодильника, какие плюсы и минусы имеет прибор и в чем особенности работы такого авто холодильника расскажу Вам сегодня. Принцип работы и конструкция. Основной принцип работы элемента Пельтье, который был выбран за основу в качестве охлаждающего элемента, для создания авто холодильника, заключается в использование разности температур, возникающей на верхней и нижней частях самого элемента.
Выбор, честно говоря, небольшой, когда встает вопрос, как сделать холодильник своими руками.
По вопросам ремонта и другим техническим вопросам сюда. Ремонт бытовой и офисной техники. Чтобы понять что представляет собой в ремонте термоэлектрический холодильник, привожу серию фотографий его внутреннего устройства. Внешний вид термоэлектрического холодильника Ezetil. Внутренний охладитель — холодный радиатор.
Экология потребления. Наука и техника:Захотелось собрать что-то своими руками, в принятии решения тёплая погода сыграла не последнюю роль. Выбор пал на холодильник. Захотелось собрать что-то своими руками, в принятии решения тёплая погода сыграла не последнюю роль.
Как сделать охладитель Пельтье Top Полное руководство 2022
- Paul Kahan
Распространенный вопрос: Как сделать охладитель Пельтье . Это популярная тема, которая появляется на большинстве сайтов социальных сетей. Изготовление охладителя Пельтье может быть очень увлекательным. Это позволяет хранить еду и напитки у правильного переключателя контроля температуры , чтобы брать их с собой повсюду.
Процесс изготовления кулера занимает много времени. Был ли он успешным? Publican Anker позволяет вам легко запутаться в этих проблемах. Однако Publican Anker уверяет, что все методы основаны на реальном жизненном опыте. Мытарь Анкер здесь, чтобы помочь вам добиться успеха!
Что такое термоэлектрический эффект?
Они используют файлы cookie и данные для предоставления и поддержки услуг, таких как отслеживание сбоев и защита от спама, мошенничества и злоупотреблений. Показывайте персонализированную или общую рекламу, в зависимости от ваших настроек, в Google и в Интернете. Пожалуйста, смотрите больше здесь:
Термоэлектрический эффект, вкратце, представляет собой преобразование горячего радиатора в электричество. Вы можете разделить его на эффект Зеебека, эффект Пельтье и эффект Томсона.
Эффект Зеебека относится к преобразованию желаемой разницы температур в электричество. Эффект Пельтье относится к преобразованию электричества в разницу температур.
Эти эффекты возможны только с термоэлектрическими модулями. Эти твердотельные тепловые насосы могут перемещать тепло от одного конца к другому при подаче напряжения. Они также генерируют электричество, если одна сторона горячая, а другая холодная.
Вы можете использовать его для расчета эффекта Томсона для различных материалов.
Теперь мы лучше понимаем термоэлектрический эффект. Давайте сосредоточимся на модулях Пельтье. Это будет нашим основным направлением в этом проекте.
Что такое модуль Пельтье?
Охладители Пельтье, термоэлектрические модули Пельтье, использующие эффект Пельтье на соединениях полупроводников, легированных N или P, называются охладителями модулей Пельтье. Они более эффективны в качестве охлаждающих или нагревательных устройств (эффект Пельтье), чем в качестве генераторов (эффект Зеебека).
В качестве стандарта мы будем использовать модуль Пельтье TEC1-1276, 6-амперный кулер размера C (стандартный) с парой PN 127.
Изготовление массивного кулера на элементах Пельтье

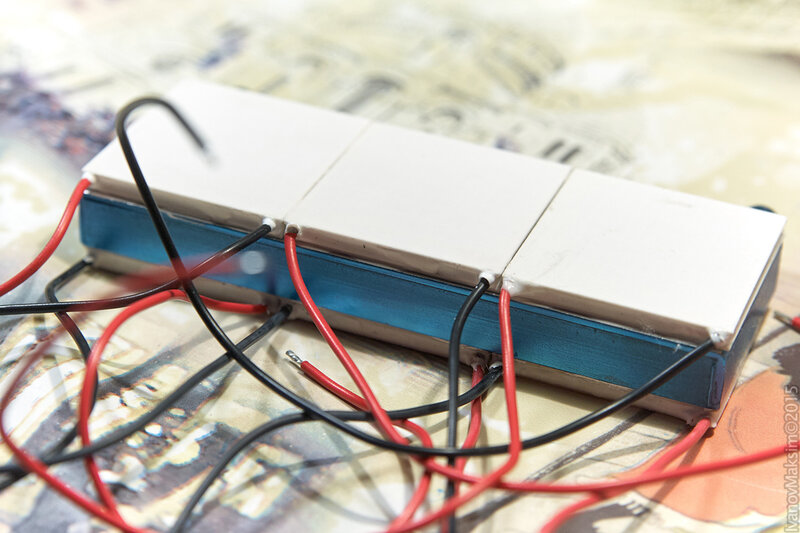

Шаг 1. Соедините радиаторы и элементы Пельтье.
Я использовал термопасту из радиаторов, чтобы закрепить элементы Пельтье и скрепить их болтами, обеспечив равномерное распределение элементов Пельтье между ними.
Небольшое примечание: печатная сторона элемента Пельтье становится холодной после установки полярности.
Шаг 2: Вырежьте отверстие в крышке холодильника.
Разметив форму радиатора, вырезал крышку кулера. Я использовал бритву, чтобы срезать заусенцы с краев, а затем использовал свой пылесос, чтобы убрать весь беспорядок.
Шаг 3: Прикрутите теплообменник к крышке.
Я прикрепил весь теплообменник к крышке с помощью 3-дюймовых болтов из нержавеющей стали, шайб и гаек. После установки крышки я прикрепил вентилятор к радиатору с холодной стороны для циркуляции воздуха.
Шаг 4. Установка электрооборудования.
Чтобы обеспечить надежное решение с низким импедансом, я припаял провода 12 и 0 вольт.
Я прикрепил термометр к крышке с помощью черного силиконового клея. Я прикрепил термодатчик к ребрам холодного радиатора.
Для питания я использовал 12-вольтовую вилку.
Экспресс-тесты показывают, что внутренняя температура опускается ниже 9°С, а температура окружающей среды опускается до 28°С менее чем за полчаса. Радиатор на тепловых трубках хорошо охлаждает 65-ваттный модуль Пельтье! Этот предварительный тест также был задокументирован с помощью тепловых изображений.
Шаг 5: Добавление теплоизоляции.
Многие люди не понимают, что солнцезащитные кремы серебристого цвета для ветрового стекла могут быть отличным теплозащитным или изоляционным материалом. Взял кусок штока, вырезал, блок питания, силиконом прилепил к крышке.
Шаг 6. Крепление ручки.
Из-за размера радиатора с горячей стороны мне пришлось заменить ручку ремешком. Чтобы дополнить свой кулер Пельтье, я использовал ремень от старой сумки.
Шаг 7. Тестирование.
Работал без охлаждения, разница температур окружающего воздуха 29С. Через полчаса она упала до 17С. Эта эффективность охлаждения превосходна.
Охладители Пельтье лучше всего подходят для предварительно охлажденных продуктов, поскольку они не могут заморозить продукты в горячей среде. Несмотря на то, что холодный радиатор довольно большой, я не возражаю против уменьшения объема хранилища из-за того, как он работает.
Интересный факт: При 9 вольтах кулер станет холоднее, но на это потребуется больше времени. Это связано с тем, что тепловые потери в Пельтье прямо пропорциональны току.
Соответствующие сообщения:
- Как упаковать холодильник Полное руководство 2022
- Как покрасить холодильник
- Как снизить влажность в верхней части воздухоохладителя Полное руководство 2022
- Как сделать водонепроницаемый радиоприемник-холодильник
- Как сделать кулер с плавающей крышкой Полное руководство 2022
- Как сделать кулер с нуля 2022
- Как сделать винный холодильник
Шаг 8: Улучшение!
Не хотелось увеличивать мощность охлаждения за счет удаления внутреннего вентилятора.
Разница температур впечатляет! Удивительно!
Эта инструкция была интересной. Это стоило 700 TD, и теперь у меня есть холодильник, в котором можно хранить продукты, пока я не доберусь до самодельного мини-холодильника с элементами Пельтье. Нет необходимости покупать глупый, неуклюжий лед или убирать беспорядок.
Персонализированный контент и реклама могут быть основаны на таких вещах и вашей активности, как поиск в Google и видео, которые вы смотрите на YouTube. Персонализированный контент и реклама включают в себя такие вещи, как более релевантные результаты и рекомендации, настраиваемую домашнюю страницу YouTube и рекламу, адаптированную к вашим интересам.
Часто задаваемые вопросы
Насколько холодная сторона может иметь охладитель Пельтье?
Пластина Пельтье стандартного переносного термоэлектрического охладителя потребляет около 3-5 ампер. Он может выдерживать температуры до 40 градусов по Фаренгейту ниже переключателя контроля температуры окружающей среды.
Например, если кулер находится на улице в 80-градусный день, он получит 40 градусов.
Может ли Пельтье заморозить воду?
1,5 часа. Один литр воды можно заморозить при температуре 40С. Термоэлектрические модули (ТЭМ), работающие на эффекте Пельтье, могут обеспечивать высокую скорость охлаждения и работать от источников постоянного тока. Эти предметы могут замораживать воду без хладагента и сокращать время замораживания до 3 минут.
Может ли элемент Пельтье охладить комнату?
С термоэлектрическим охлаждающим модулем Пельтье вы можете приготовить все, что захотите. Это не так экономично, как цикл компрессора R-134A, который является стандартным серийным кондиционером воздуха.
Почему Пельтье не используется в переменном токе?
Большинство термоэлектрических охладителей не охлаждают электронные гаджеты ниже 50 градусов по Фаренгейту. Термоэлектрические охладители не следует использовать в местах с температурой выше 80 градусов по Цельсию.
Причина в том, что прибор Пельтье не может производить большой тепловой поток и может снизить температуру лишь примерно на 20 градусов.
Щелкните здесь: https://www.quora.com/Why-dont-we-use-thermoelectric-coolers-in-AC
Заключение
Вам не нужно учить все, но вы можете сделайте свой Пельтье круче, если вы полны решимости. Это признак того, что ваше понимание является исключительным.
Мытарь Анкер был бы признателен, если бы вы оставили свои комментарии ниже. Publican Anker будет использовать ваш опыт и предложения для создания более качественных статей.
Простая схема холодильника Пельтье | Самодельные схемы
Вы здесь: Главная / Домашние электрические схемы / Простая схема холодильника Пельтье
Последнее обновление by Swagatam 11 комментариев
В этом посте мы изучим простую процедуру сборки простого холодильника с использованием устройства Пельтье для создание необходимого охлаждающего эффекта внутри холодильника.
Содержание
Как работает устройство Пельтье
Мы все знакомы с устройством Пельтье и знаем, как оно работает.
Устройство Пельтье представляет собой 2-проводное полупроводниковое устройство, имеющее две поверхности, которые генерируют горячие и холодные температуры на них в ответ на электричество, подаваемое на его проводные клеммы.
В основном он работает по принципу термоэлектрического эффекта (противоположного эффекту Зеебека), когда разность потенциалов используется для создания или создания горячих и холодных температур на двух концах разнородного металлического узла.
Устройство Пельтье имеет две клеммы в виде концов проводов, которые необходимо подключить к источнику напряжения, богатому током.
Приложение напряжения мгновенно начинает превращать одну поверхность устройства в нагретую, а обратная поверхность очень быстро охлаждается.
Однако с хотэндом нужно быстро справиться, чтобы тепло не достигло более высоких уровней, что может полностью затруднить процесс нагрева и охлаждения и испортить само устройство.
Поэтому горячая поверхность должна быть закреплена с помощью тяжелых теплоотводящих материалов, таких как алюминий или медь подходящего размера.
Как собрать простой холодильник с помощью устройства Пельтье

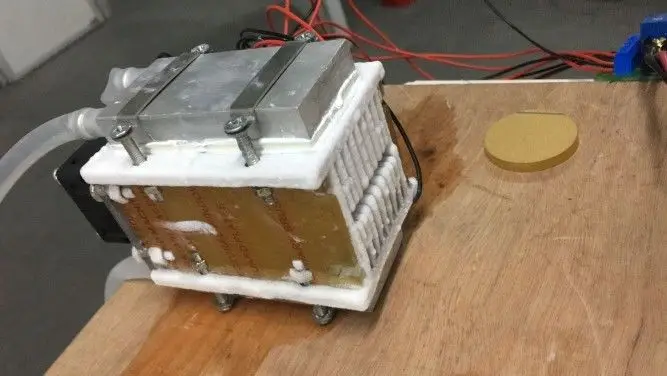

Простая конструкция простой схемы холодильника Пельтье, показанная на рисунке, демонстрирует рассмотренную выше установку, в которой два таких устройства соответствующим образом закреплены алюминиевыми пластинами для излучения различных температур с соответствующих сторон.
Пластины, отвечающие за создание охлаждающего эффекта, должны быть заперты внутри хорошо изолированного корпуса, изготовленного из термоклея или пенополиуретана и т. д.
Внутреннее отделение может использоваться для хранения бутылок с водой или пакетов с водой по желанию.

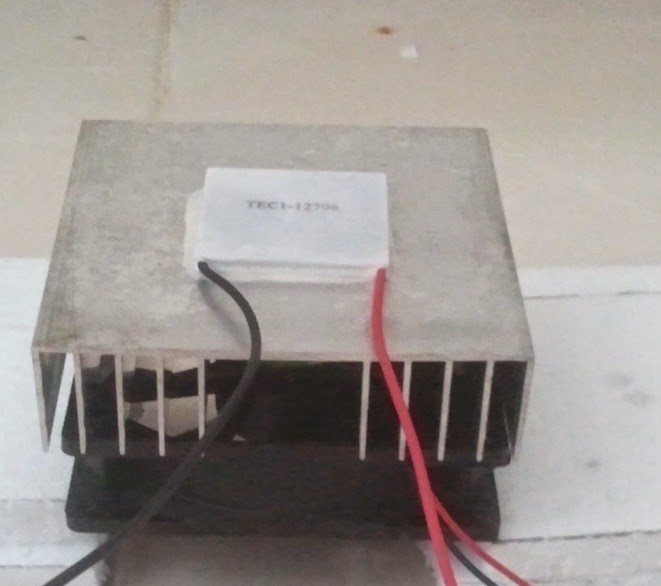

Горячие поверхности радиатора должны быть выставлены на внешний воздух для излучения и контроля температуры «горячих» концов блока, см. рисунок.
Полная схема для понимания того, как сделать простой холодильник на Пельтье в домашних условиях.
