Подъемник самодельный для автомобиля

виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.

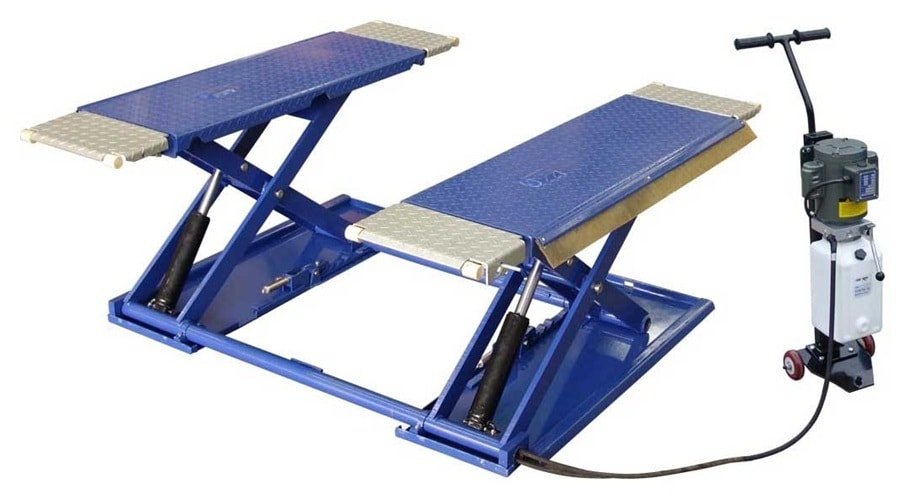

  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Домашний гараж лифт и домашние портативные автомобильные лифты на продажу

Наименование продукта — автомобильные подъемники для домашних гаражей и портативные домашние подъемники для продажи

Применение продукта — автомобильные подъемники для гаражей и портативные домашние подъемники для продажи продажа автоподъемников

Специальная система управления и индикации цепи удобна для водителей изнутри и снаружи.

Водители могут работать, не выходя из машины, поскольку в салоне есть две панели управления.

Открытие передней и задней части салона. Удобное и безопасное устройство в салоне.

2, Конструкция кабины для дома гаражей и продажа самодельных портативных автоподъемников

Кабина с боковым открытием для дома гаражей и самодельных портативных автоподъемников на продажу

Крыша машины: Стальная пластина для выпечки
Вентиляция: Круглый вентилятор
Стена машины: Стальная пластина для выпечки
Дверь зала: Стальная пластина для выпечки
Пол машины: Стальная плита

складной центр открывающаяся кабина для дома гаражей и самодельных портативных автоподъемников для продажи

крыша автомобиля: 9403 круглая стальная плита

вентиляция вентилятор

Стенка:

H все двери: листовая сталь для выпечки

Пол автомобиля: листовая сталь в клетку


3, Основные запчасти для дома гаражей и подъемники домашнего изготовления на продажу

DE0101001010101010101010101010110101130101101121301011011213010113010101010101011201131301011301011301011010113 ДВИГАТЕЛЬ ДВИГ.
Артикул Имя Марка Артикул Название Марка

Электрическая

RM010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010160101010101016010101010101010101010160101010101 Механика для производства оборудования
Тормозной контактор ГЕРМАНИЯ SIMENS Обгонный регулятор DEEOO LIEFERANT
Дверной замок Контактор ГЕРМАНИЯ SIMENS 1NE 2 210Веревка DEEOO LIEFERANT
Контактор цепи безопасности ГЕРМАНИЯ SIMENS Автомобиль GUANGDONG DEEOO
Микрокомпьютерный контроллер

9 DONGHE

Зал для дверей GUANGDONG DEEOO
Панель управления Внешняя коробка DEEOO LIEFERANT Направляющий рельс DEEOO LIEFERANT
Cross Flow Fan DEEOO LIEFERANT Buffer DEEOO LIEFERANT


4, функция для дома гаража автомобиля подъемника и домашних портативных лифтов для продажи автомобилей

Основных функции

90 112 № цифровой индикатор 901 501 это 901 512 901 12 Аварийный сигнал 901 1301 912 1201 1312 функция закрывания двери 901
Функция Функция
1 Полностью селективный автоматический запуск 16 Настройка пола ожидания
2 Приводы для запуска функции 170113
3 Открытое смотровое отверстие 18 Отсутствие закрытия при перегрузке
4 Автоматическое открывание двери 19 Аварийная диагностика
20 Водитель, управляющий прямым движением
6 автоматически возвращается на базовую станцию ​​ 21 Диагностика рабочего состояния
7 Аварийное освещение 22 Освещение включено / выключено
8 23 Аварийный сигнал при повторном выравнивании
9 Многофункциональный домофон 24 Парковка
10 Функция задержки запуска 25 901
11 Anti-Nuisance 26 Устройство безопасности питания
12 Встроенная функция самодиагностики с кнопками внешнего вызова 27 Управление освещением с двумя колодцами
28 Выбор направления водителем
14 Выбор пола для машинного помещения 29 Функция специального запуска
15 Непрерывная установка пола 30


Функция защиты безопасности Платная функция выбора

Параллельное соединение
Функция Функция
1 Безопасная защита от повторного замыкания 1 Предварительное открывание двери
2 Защита дверцы 2
3 Защита от работающего контактора 3 Групповое управление работает
4 Проверка на разрыв контактора 4 Удаленный мониторинг
501
50113 50113 50113 50113 Аварийное автоматическое выравнивание
6 Ограниченная защита для хостинга, работающего 6 Управление лотковыми воротами
7 Вверх / вниз, переполнение и пол нет выпрямления 7 Голосовое оповещение 901 9 911 911 91113 Положение ограниченной защиты 9011 3 8 Экраны плюс безопасная сенсорная панель
9 Максимальная защита
10 Защита от световых завес, безопасность и защита сенсорной панели 11 Главный источник питания, фаза, защита фазы
12 Защита от превышения скорости


5.Упаковка и доставка для дома гаражей и продажа самодельных портативных автоподъемников

Внутренняя упаковка

фанерный пакет для домашнего лифта с низким потолком и автоподъемником для домашних гаражей для длительного морского путешествия

Доставка и отгрузка

Самодельный автомобильный лифт с низким потолком и автоподъемник для домашних гаражей будет отправлен в течение 35-55 дней после получения депозита

6.Пример выставочного зала для дома гаражей и самодельных портативных автоподъемников для продажи

Реальные образцы самоподъемных автоподъемников с низким потолком и автоподъемника для домашних гаражей представлены в нашем выставочном зале, приглашаем вас посетить наш завод, и вы узнаете наши стандарт качества из демонстрационного зала образца.

7. Наша компания и сервис

GuangDong DEEOO Elevator Technology CO., LTD.
Внимание: Эллан Лин
Телефон / WhatsApp: +0086 189-3826-9301

Адрес: 2-я промышленная зона Хэвудзи, деревня Шицзя, город Шицзе, город Дунгуань, провинция Гуандун, Китай.


Основные рынки Наш основной рынок — это Ливия, Оман, Нигерия, Уганда, Гана, Марокко, Кения, Гвинея, Южная Африка, Буркина-Фасо, Филиппины, Сингапур, Шри-Ланка, Бангладеш, Камбоджа, Вьетнам, Фиджи , Мальдивы, Казахстан, Азербайджан, Армения, Иран, Саудовская Аравия, Бахрейн, Австралия, Панама и так далее.

В течение 8 лет мы продали на этот рынок множество самодельных автомобильных подъемников с низкими потолками и автоподъемников для домашних гаражей. Из наших основных рынков легко заметить, что наш ценовой диапазон очень конкурентоспособен.


Основная продукция Имя

9000 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 Продается грузовой лифт

No.

1

пассажирский лифт, панорамный лифт,
2 вилла лифт, домашний лифт, жилой дом пассажирский лифт лифт
, автомобильный лифт, гаражи для дома и самодельные переносные автоподъемники

Основная служба
Pre-service

* Справочная и консультационная поддержка.
* Посмотреть наш завод.

Послепродажное обслуживание

* Обучение тому, как установить автомобильный подъемник для гаражей на продажу, обучение работе с машиной.
* Инженеры доступны для обслуживания за рубежом.

, самодельный автоподъемник для автомобиля с 4 постами

самодельный автоподъемник для автомобиля с 4-мя постами

Высота поста
Грузоподъемность 3700 кгс
Высота подъема 1800мм
Общая длина 5230 мм
2128 мм
Ширина взлетно-посадочной полосы 475 мм
Время подъема 60 с
Питание двигателя 2.2KW
Электропитание 220 В / 240 В / 380 В / 415 В

000000

Q1 Какой срок поставки для ведения бизнеса с нами?

Обычно мы отправляем посылки в срок FOB.Тем не менее, условия CIF и C & F являются приемлемыми, которые зависят от клиентов.

Q2 Какой срок поставки после размещения заказа?

Обычно это занимает 3 недели после получения вашего платежа. Тем не менее, это будет зависеть от нашего графика производственной линии (сроки размещения заказа клиентами) и сложности изделия.

Q3 Какая оплата?

По T / T, 50% оплачивается заранее; баланс перед доставкой

Q4 Какой минимальный заказ?

1 комплект

Q5 Какая гарантия?

1 год бесплатно

, самодельный ножничный гидравлический подъемник для погрузки
Тип

Ножницы самодельные Гидравлический подъемник для погрузки

Используемый материал Марганцовистая сталь
Использование Складские погрузочно-разгрузочные грузы 120010 Упакован в деревянный ящик или по вашему требованию
Срок поставки Через 15 дней после подтверждения заказа
Условия оплаты

Т / Т или Л / К в виде

Гарантийный срок 12 месяцев

Почему выбирают нас?

12 лет производственного опыта в сфере гидравлического подъема.

Знаете ли вы, что заставляет нас идти так далеко?

1. Конкурентоспособная цена

Мы являемся производителями, и каждый год у нас много заказов от отечественных и зарубежных, поэтому мы можем закупать сырье по гораздо более низкой цене, что напрямую влияет на цену грузоподъемные машины.

2. Надежное качество

a. Используемый материал. Толщина прямоугольной трубы составляет 5 мм, что делает всю машину более устойчивой и долговечной.

b.Oil Paint. Масляной краской мы использовали отвечают международным стандартам, которая выглядит более ярким и плавно, а также не легко удалить или отрываться.

3. Хорошее обслуживание

Мы гарантируем, что вы ответите на это письмо в течение 24 часов.

Мы гарантируем 12 гарантийного срока.

4. Сохраняя инновации

Мы приветствуем все ваши рекомендации и мнения и делаем успехи вместе с вами.

Мы можем разработать новую машину в соответствии с вашими требованиями, пока вы не будете удовлетворены.

Хорошие новости: наша фабрика предоставит много скидок для большого количества!

Стационарная погрузочная платформа дока Технические характеристики

9 Мощность двигателя (кВт)
20 900 900 2020
Модель Вместимость (кг) Размер платформы (мм) Ширина губ (мм) Размер ямы (мм) Собственный вес (кг)
L W H
DCQ60.55 6000 2000×2000 400 2020 2040 600 0,75 1200
DCQ6-0,7 6000 2500×2000 400 2520 2040 600 0,75 1300
DCQ8-0,55 8000 2000×2000 400 2020 2040 600 0,75 1250
DCQ8-0.7 8000 2500×2000 400 2520 2040 600 0,75 1360
DCQ10-0,55 10000 2000×2000 400 2040 900 900 900 900 20 2040 900 900 900 900 100 0,75 1300
DCQ10-0,7 10000 2500×2000 400 2520 2040 600 0,75 1400
DCQ15-0.7 15000 2500×2000 400 2520 2040 600 0,75 1900
DCQ20-0,7 20000 3000×2500 400 30020 2520 0,75 2800

Стационарные погрузочные платформы с рампой-подъемником Фотографии

упакуйте рампу с деревянной коробкой экспорта!

Гарантия

Мы предоставляем 1 год с даты коносамента на рампу стационарной погрузочной платформы.

В течение гарантийного периода мы гарантируем бесплатную замену запасных частей для любого дефекта нашего продукта

, который оказался дефектным по материалу или качеству изготовления при надлежащей работе в течение гарантийного периода;

,

Как сделать подъемник двигателя в гараже своими руками

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Источник

Сам себе автомеханик: подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

  • подбираются материалы и инструменты;
  • нарезаются детали в соответствии чертежами;
  • свариваются верхние платформы;
  • собираются на шплинтах «ножницы»;
  • устанавливается домкрат;
  • проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Чертёж

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Иллюстрация Описание действия
Подготовка материалов: трубы квадратного сечения 80×80×3, 60×60×3, 50×50×3 мм
Подготовка комплектующих – колёса под основание крана
Силовой привод крана – гидравлический домкрат
Изготавливается основание подъёмника и приваривается главная стойка
На вершине стойки собирается узел сочленения со стрелой
Собирается телескопическая стрела из двух квадратных труб
На основной стойке приваривается подставка для установки гидравлического домкрата
Стрела крана может поднимать груз на высоту до 2 м

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

  • винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
  • вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Для самостоятельного изготовления такие подъёмники не рекомендуются. Чем выше требуется подъём, тем больше потребуется диаметр винта и гайки. А изготовить их можно только на серьёзных станках. Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием. Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Источник

Автоподъемники сделать самому своими руками: материалы и сборка

Собрать автоподъемник своими руками – это вполне посильная задача. А для тех людей, которые самостоятельно ремонтируют свой автомобиль, – это одна из первоочередных задач.

Какие материалы потребуются для создания устройства

Естественно, что для сборки подъемника понадобится определенное количество материалов и некоторые инструменты.

Итак, к необходимым компонентам относят:

  • Стальные уголки с размерами 7.5×7.5×0.8 см. Понадобится не больше 2-3 штук.
  • Обязательным элементом будет выступать редуктор червячного типа. Здесь важно обратить внимание на то, что его минимальная грузоподъемность должна составлять 300 кг, а передаточное усилие не менее 60 кг.
  • Для того, чтобы собрать автоподъемник своими руками, обязательно понадобится стальная плита с толщиной в 1 см. Если у кого-то имеются старые станки, то изъять ее можно оттуда, чтобы не покупать.
  • Понадобится некоторое количество болтов для соединения конструкции.
  • Необходимо приобрести две железных цепи. Тут важно подобрать диаметр изделия. Он должен быть около 2-3 см. Брать цепь с тонкими звеньями настоятельно не рекомендуется.
  • Крюк, а также стальной трос с диаметром 5 мм.
  • Последними нужными элементами будут 2 шпонки. Они обязательно должны иметь форму звезды. Если покупать их не хочется, то их можно достать, к примеру, из старого мопеда, если таковой имеется.

Как сделать автоподъемник своими руками

После того, как все необходимые материалы будут собраны, можно приступать к процессу монтажа. Сборка автоподъемника самостоятельно происходит в следующей последовательности:

  • Первое, что нужно сделать, – это закрепить стальные уголки по разным стенкам гаража таким образом, чтобы капот автомобиля располагался под ними.
  • После этого на уголки кладется стальной лист, который крепится к ним при помощи болтов марки М8. Лучше всего крепить при помощи 8 соединений. Так как прямое соединение между плитой и уголками будет отсутствовать, то ее положение можно будет менять в зависимости от расположения двигателя.
  • Далее на плиту устанавливается редуктор червячного типа.
  • После этого для сборки автоподъемника своими руками необходимо зафиксировать шпонку с большим диаметром на приводном вале редуктора.
  • В удобно месте в плите проделывается отверстие, через которое продевается цепь. После этого ее нужно замкнуть в единое кольцо.
  • Далее происходит крепление шпонки меньшего диаметра на выходном валу редуктора.
  • Проделывается в стальной плите еще два отверстия.
  • Через эти отверстия прокидывается вторая цепь. Один конец ее накидывается на шпонку, имеющую меньший диаметр, а на втором конце крепится крюк.

После завершения всех этих действий можно считать, что сборка подъемника своими руками закончена.

Эксплуатация устройства

Несмотря на то, что конструкция довольно проста в обращении и понятна, все же есть несколько рекомендаций по ее использованию:

  • Для начала необходимо удалить болты, которые соединяют раму, а также двигатель автомобиля.
  • Далее под двигатель подводятся петли стального троса и набрасываются на конец крюка.
  • После этого можно начать перебор цепи. С течением времени движение передастся приводному валу, который будет воздействовать на грузовой, из-за чего трос придет в движение. Осуществлять подъем двигателя нужно медленно и аккуратно.
  • После того, как деталь будет изъята и поднята на нужную высоту, можно останавливать подъем, а редуктор будет надежно удерживать тяжелую конструкцию в воздухе.

Ремонт на улице

Не у всех людей имеется гараж, а потому ремонт нужно осуществлять на улице. Для этого можно заняться установкой автоподъемника своими руками по следующей инструкции:

  • Понадобится башмак, который изготавливается из металлического листа, имеющего ширину 3-4 мм, а также штыря с диаметром около 12 мм.
  • Далее нужна задняя балка, для создания которой, потребуется четыре уголка длиной по 1,5 м каждый. Уголки при помощи струбцины соединяются в квадрат.
  • Для сборки верхней балки нужно иметь два уголка с длиной по 171 см. Также нужны полосы металла шириной по 64 мм и металлический лист с параметрами 160х4 мм. Уголки нужно скрепить между собой, чтобы образовался П-образный профиль.
  • В качестве площадки используется лист из металла с параметрами 350х150х4 мм.
  • Для создания заднего соединительного узла нужно иметь два листа из металла толщиной по 4 мм.
  • Нижняя балка для данного узла собирается из уголков на 32 и гайки М16.
  • В качестве стойки применяется 4 уголка по 154 см, которые при помощи сварки соединяются в квадрат.
  • Для сборки переднего соединительного узла потребуется две трубы с длиной по 30 см и диаметром в 1 дюйм.

Установка автоподъемника своими руками

Для того, чтобы успешно установить такое устройство, очень важно правильно подобрать место. Покрытие должно быть бетонным с толщиной от 250 до 400 мм. Самое важное условие – это ровная поверхность. Далее работа выглядит примерно так:

  1. Первый этап – установка каркаса. Для этого используется уровень. Когда место выбрано, можно фиксировать конструкцию.
  2. Второй этап – это заливка установленного каркаса бетонным раствором.
  3. Третий этап – это окончательная фиксация, которая осуществляется путем закручивания болтов в стояки. Выполнять эту работу можно только после того, как бетон полностью засохнет.

После этого монтаж автоподъемника своими руками можно считать завершенным.

Как называется подъемник для машины

На чтение 12 мин Просмотров 58 Опубликовано

Чтобы облегчить работу и обслуживание автомобилей и существуют автоподъемники – механизмы для поднятия машин на нужную высоту. Без этих важных инструментов не может работать ни один автослесарь это самое необходимое оборудование для шиномантажа с его помощью можно осматривать и ремонтировать автомобиль как одновременно как снизу, так и с боков.

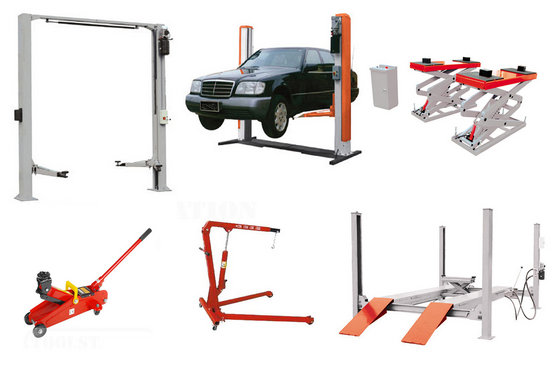

Подъемник для автосервиса бывает двух типов: мобильный и стационарный. Также они подразделяются по высоте подъема, скорости, по мощности электродвигателя и количеству стоек. Автоподъемники стационарного типа бывают нескольких конструкций: двухстоечные, четырехстоечные и ножничные. Чаще всего используются легковые и грузовые двухстоечные ножничные подъемники.

Четырехстоечный автоподъемник

На четырехстоечные подъемники установка автомобиля проводится прямо на колеса, это подъемники с электрогидравлическим приводом и особой платформой. Их используют в основном на постах, для проверки сход – развала на стенде. Для входного контроля автомашин не удобны, так как не проездные. Как подъемник в небольшой автомастерской неудобен из–за больших размеров.

Двухстоечный автоподъемник

Самый удобный и довольно распространенный подъемник для автосервиса. Достаточно прост в монтаже и имеет простое техническое устройство. Грузоподъемность большинства из них составляет пять тонн. В основном используется для обслуживания ходовой части и привода колес. Данный тип автоподъемника не имеет платформы, в связи с чем автомобиль находится в подвешенном виде.

Несомненным плюсом данного подъемника является то, что нет необходимости проводить специальную подготовку автомобиля. На данном подъемнике легко работать с легковыми автомобилями, микроавтобусами, джипами и т.д. Это самое универсальное и нужное оборудование для шиномонтажа.

Они делятся на три вида – электрогидравлические, пневматические и электромеханические. Пневматический подъемник поднимает автомобиль с помощью сжатого воздуха. В электромеханическом более простая конструкция, что намного удобнее в работе и обслуживании клиента. Электрогидравлический работает с использованием гидравлики. Более безопасен в работе и долговечен.

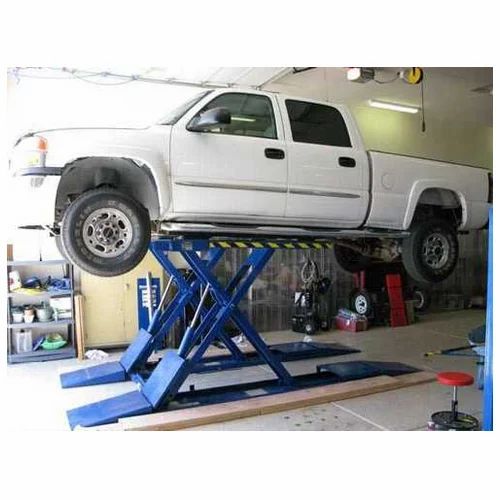

Ножничные подъемники

В настоящее время довольно широко распространены ножничные подъемники для автосервиса. Они компактны, что позволяет достаточно экономить полезный участок в мастерской. Конструкция данного подъемника самая простая: она состоит из платформы – ножниц и электрогидравлического привода. Есть два вида ножничных подъемника: низкопрофильный и автоподъемник, заделанный в пол. Данные подъемники высоконадежные и грузоподъемные.

Некоторые крупные сервисы используют достаточно дорогое оборудование импортного производства. Американские и европейские электрогидравлические подъемники.

Виды подъемников

С помощью Симметричного подъемника машину поднимают как вперед капотом, так и назад. У стоек одинаковая длина лап и они точно сходятся с осью автомашины.

Самое большое распространение в автосервисах у Ассиметричного подъемника. У него вертикальные стойки часто развернуты к оси автомашины, длина лап разная. Короткая лапа поднимает моторный отсек автомашины, а длинная более легкую. С такой конструкцией водительская дверь доступна к открытию и не задевает стойку или каретку подъемника.

Сайт AVTO39.RU для мобильных устройств всегда под рукой

Как называется машина с подъемником для электриков? | Автор топика: Леонид

Видели наверное многие, подъезжает машина, поднимает этот подъемник с человеком и он вкручивает лампочки в столбы или к празднику гирлянды всякие, плакаты развешивает.Нужно такую машину заказать, а чтобы заказать, надо хоть знать как она называется)

Николай Автовышка – машина для проведения строительно-монтажных работ на высоте !

Пётр Или просто – вышка

Tags: Как, самому, сделать, подъемник, для, машины, видео

Как из Лего сделать машину – видео инструкция Подписывайтесь и Вы будете в курсе появления новог.

Как сделать подъемник – YouTube

Как сделать подъемник. . DMS2.0 Самодельный подъемник в гараже ! – Duration: 5:34. DovganMs 2.0 53,695 views. 5:34. Как сделать .

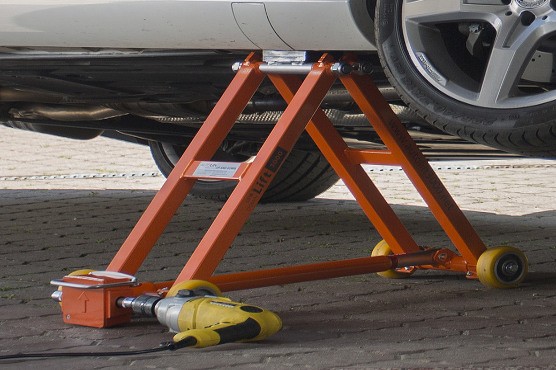

Автомобильный подъемник AUTOLift 3000 – передвижной .

AUTOLift 3000, это передвижной механический авто подъемник, позволяющий кантовать практически любые легковые машины.

Как называется машина с подъемником? | Автор топика: Владислав

Видели наверное многие, подъезжает машина, поднимает этот подъемник с человеком и он вкручивает лампочки в столбы или к празднику гирлянды всякие, плакаты развешивает.Нужно такую машину заказать, а чтобы заказать, надо хоть знать как она называется)

Павел Автовышка в простонародье. По научному – автогидроподъёмник. Маркировка ВС 22 МС или АГП – 22. Это на базе Зила, на базе Газ идут 18-ые.

Александр пожарку вызывай

Никита АГП- автомобильный гидроподъёмник. У нас АГП-18,АГП-22 .Смотря сколько метровая нужна. Кажется- до 32метров есть.

Анатолий кран подемник

Подъемник в гараж своими руками – описание и советы!

Узнайте, как сделать подъемник в гараж своими руками! Подъемник для двигателя, для автомобиля, виды подъемников, инструкции, фото + видео. . 3 Простой подъемник для переворачивания машины. 3.1 Видео .

самодельный ножничный подъёмник – YouTube

пневмогидравлический подъёмник своими руками. Как без стапеля вытянуть перекос автомобиля. остальное на

Гараж — это мечта каждого автолюбителя, он дает возможность выполнять ремонт автомобиля в комфортных условиях. Но если он не оснащен специальным оборудованием, то даже простая замена колеса станет огромной проблемой. Также его размер должен быть достаточно большим для выполнения различной работы, связанной с комплексным обслуживанием транспортных средств.

Минимальное оснащение гаража

Гараж является не только местом под крышей для удобного обслуживания машин и различной мото и велотехники, но также он является мастерской, в которой можно выполнять много другой работы. Например, можно заняться изготовлением мебели, организовать покрасочную лабораторию, создать небольшое производство пластиковых окон и многое другое. Но когда речь идет о ремонте автомобилей, то без такого аксессуара, как электрический или гидравлический подъемник он полноценной мастерской стать не сможет.

Преимущества автоподъемников для гаража

Устанавливая в свой гараж автомобильный подъемник, вы обеспечите себя дополнительными возможностями в сфере квалифицированного обслуживания транспортных средств. Выбор оборудования должен основываться на виде исполняемых работ, категории обслуживаемых автомобилей и прочих факторах. В любом случае наличие подъемника намного облегчает труд, избавляя автослесаря от необходимости ползать под автомобилем для выполнения каждой манипуляции. Кроме этого, автоподъемник обеспечит ремонтника следующими преимуществами:

  • Комфорт и доступность. Благодаря надежному размещению автомобиля на опорах подъемника обеспечивается доступность к любым агрегатам и механизмам.
  • Безопасность. При расположении транспортного средства на удобной для ремонта высоте обеспечивается высокой уровень безопасности при ремонте, потому что автослесарю не придется следить за расположением рук при размахе.
  • Комплексность. Когда автомобиль находится высоко над полом, видны все его агрегаты и функциональные модули, поэтому будут замечены всевозможные дефекты.

Разновидности автоподъемников

Автомобильный подъемник — это очень полезное и удобное оборудование, с помощью которого можно выполнить массу работы, облегчив себе задачи и повысив скорость обслуживания автомобилей. А ведь именно из-за постоянных перемещений из-под автомобиля и непосредственно под ним не только отнимается уйма времени, но это весьма затруднительно. Тем более, когда работник страдает какими-либо заболеваниями опорно-двигательной системы.

Автоподъемники должны быть прочными, надежными и удобными, именно поэтому производители постоянно новые еще более надежные и универсальные модификации оборудования. Сегодня в Москве можно купить разные по конструктивному исполнению, функциональности и особенностям практического применения автомобильные подъемники.

В первую очередь все модели стоит разделить по принципу работы:

  • гидравлические;
  • механические;
  • комбинированные.

В первом типе подъем платформы или специальных кронштейнов с точками опоры осуществляется при помощи гидравлических цилиндров, в которые накачивается масло посредством механического (плунжерного) или электрического насоса. При качественном исполнении и достаточной надежности уплотнительных манжет поршень на протяжении длительного времени остается в поднятом состоянии. Накачивается давление посредством либо второго гидроцилиндра или нагнетающего насоса с запирающим клапаном. За счет особенностей конструкции рабочего цилиндра не требуется большого управляющего усилия.

Механические представляют собой типы подъемников с винтовыми опорами. Поднятие платформы осуществляется за счет вращения вала и движения по нему гайки, к которой жестко прикреплены кронштейны и платформы, на которых располагается автомобиль.

Также можно выделить комбинированные устройства для подъема транспортных средств. Такие конструкции имеют название ножничные или раскладывание. Представляют собой механизм, схожий с устройством ножниц. В зависимости от длины каждого из сегментов может обеспечиваться различная высота подъема, а удерживается платформа в поднятом состоянии за чет системы блокирования.

Системы управления подъемниками

Все автомобильные подъемники можно разделить на 2 вида по способу управления:

  • Ручные. Такие автоподъемники представляют собой механические устройства с ручными блоками управления подъемом и спуском платформы. Ручные механизмы могут быть различными в зависимости от конструкции: плунжерные, гидравлические и с парой винт-гайка. В любом случае подъем осуществляется за счет незначительной мускульной силы работника, из-за чего затрачивается много времени.
  • Полуавтоматические. К таким автоподъемникам относится оборудование, оснащенное системой датчиков концевого положения, электрическим приводным блоком. Если подъемник относится к гидравлическому типу, то нагнетать давление в гидроцилиндры будет насос, блокируемый концевыми датчиками и управляемый с пульта. Если подъемник винтового типа, то он оснащается механическими передачами и редуктором, которым управляет электрический двигатель. Такие подъемники являются более безопасными и устойчивыми при повышенных нагрузках.

Подъемники следует различать в зависимости от типа приводного устройства:

  • оборудованные гидравлическими двигателями;
  • с электродвигателями и редуктором;
  • с пневматической системой.

Пневматические подъемники представляют собой конструкции, в которых выдвижение поршня осуществляется посредством сжатого воздуха. Такой принцип подъема чаще всего применяется на ножничных подъемниках. Оборудование позволяет ускорить процесс обслуживания транспортных средств за счет уменьшения времени на их подъем и спуск во время ремонта, плюс ко всему обеспечивается свободный доступ ко всем колесам одновременно.

Разделение по типу конструкции

Автоподъемники также подразделяются по типу конструктивного исполнения:

  • Одностоечные. Представляют собой самые компактные и удобные виды подъемников, которые могут быть как стационарного, так и мобильного типа. Состоят из одной несущей колонны и оснащены парой мощных кронштейнов для расположения автомобилей. Автоподъемник обладает достаточно большой грузоподъемностью до 2,5 тонны при собственном весе всего в 250 кг. Поднимается автомобиль за колеса или за днище с одной стороны. Для обслуживания крупных автомобилей лучше устанавливать 4 подъемника, а при ремонте легковых машин достаточно установить 2 по разным сторонам.
  • Двухстоечные. Представляют собой две колонны, расположенные по обоим сторонам от автомобиля. Для расположения ТС предусмотрены регулируемые кронштейны или лапы. Они выдвигаются, удлиняясь, и смещаются вдоль корпуса автомобиля для выбора наиболее удобных точек опор. Грузоподъемность таких устройств составляет до 5 тонн в зависимости от марки производителя и назначения. В зависимости от способа расположения кронштейнов подъемники подразделяются на симметричные и асимметричные. В первом типе лапы одинаковы по длине, а во втором передняя короче задней, что позволяет шире раскрывать двери автомобиля. Также двухстоечные подъемники могут оснащаться опорными площадками, что повышает надежность и устойчивость при размещении на непрочных бетонных полах.
  • Четырехстоечные. Представляют собой конструкцию автоподъемного устройства, состоящую из 4 колонн, расположенных по углам оборудования. Подъемник имеет низкую платформу, поэтому устанавливается в мастерских, где могут быть обслужены автомобили с низким клиренсом. Подъем осуществляется за счет слаженной работы 4-х гидравлических цилиндров. Цена таких подъемников самая высокая, но и надежность их работы также высока. Поэтому многие предпочитают покупать установки б у.
  • Ножничные. Представляют собой комбинированную конструкцию, включающую как механические шарниры, так и гидравлические цилиндры, посредством которых платформа поднимается и опускается. Подъемник в сложенном состоянии имеет достаточно большую высоту, поэтому он является встраиваемым в специальные ниши в полу. Такие конструкции часто применяются для выполнения развала-схождения, поэтому монтируются специальными приспособлениями.
  • Плунжерный подъемник. Это тип гидравлических конструкций, оснащенных плунжерными цилиндрами, заглубляемыми в пол или расположенными над его поверхностью в стороне. Если необходимо максимум свободного пространства в гараже при нерабочем состоянии подъемного оборудования, то лучше выбирать конструкции со встроенными цилиндрами в пол. Их скрытность даст возможность доступа к транспортному средству со всех сторон.

Характеристики подъемников

Решая купить автоподъемник для своей мастерской, необходимо обращать внимание на ряд его рабочих показателей, определяющих сферу применения и максимальные физические возможности. Но первым делом необходимо определиться с типом конструкции и видом выполняемых работ.

К основным характеристикам подъемников относятся:

  • Масса оборудования. Если пол непрочный, то лучше выбирать раздельные модели с минимальным весом. Как пример, мини-подъемники для гаража фирм Remax или Forsage. Но такое оборудование не относится к классу профессиональных, поэтому не может быть использовано для конвейерного ремонта.
  • Габариты. Производители выпускают различные по высоте подъемники с высотой до 2, 3 и даже 4 м. Но также необходимо учесть и высоту потолка в помещении.
  • Расстояние от пола до кронштейна. Если автомобиль имеет малый клиренс, то велика вероятность порчи днища или невозможности загнать авто на подъемник.
  • Грузоподъемность. Немаловажным параметром является максимальный груз, который может поднять устройство на требуемую высоту.
  • Прочность фундамента. При выборе подъемников важно обеспечить качество бетонного основания. Если оно непрочное, то лучше заказать подъемник с опорной платформой, повышающей устойчивость.

Подъемники для авто вполне можно изготовить и своими руками. На крайний случай можно купить б у. А такие составные элементы, как винт-гайка, гидравлические или плунжерные цилиндры можно приобрести в специализированных магазинах. Чертежи готовых решений имеются в свободном доступе для различных типов конструкций.

Цены на подъемники

Сегодня в Москве можно купить подъемники с доставкой от разных производителей, каждый из которых устанавливает свои цены. Выбирать же следует исходя из практических соображений, по отзывам и оценке производителя другими покупателями. При покупке у специализированных компаний обычно цена указывается вместе с установкой.

В любом случае все производители оснащают свои подъемники специальными системами безопасности, повышающими качество и практичность установки или мобильной конструкции. Но цена даже за б/у подъемника в Москве высокая, поэтому многие автолюбители решают сконструировать подъемник для авто своими руками. Имея возможность найти швеллеры или профильные балки, несколько шарнирных соединений и прочих деталей, вполне можно сконструировать установку под конкретные цели. Самым простым для собственного изготовления является ножничный подъемник.

Система безопасности

Если хотите быть полностью уверены в своей безопасности, то покупайте подъемники для гаража с дополнительными системами блокировок. Как правило, это механические упоры, которые блокируют подъемный механизм на случай, если по каким-то причинам потечет цилиндр или начнет скручиваться гайка.

Мобильный автоподъемник своими руками — flagman-ug.ru

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Самодельный ножничный подъемник для авто своими руками

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

  1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
  2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
  3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

  1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
  2. Механизм фиксации работает неправильно.
  3. Опорное устройство не выдерживает оказываемые нагрузки.
  4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

  1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
  2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
  3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
  4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

Сам себе автомеханик: подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Подъёмник для автомобиля
ФОТО: finkbeiner-france.fr

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов
ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

  • подбираются материалы и инструменты;
  • нарезаются детали в соответствии чертежами;
  • свариваются верхние платформы;
  • собираются на шплинтах «ножницы»;
  • устанавливается домкрат;
  • проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Подъемник своими руками

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

  • цепные механизмы;
  • винтовые;
  • гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

  • Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
  • Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
  • Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
  • Комплект болтов, крепежный крюк, шпонки формой звездочки.
  • Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
  • Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

  1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
  2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
  3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
  4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
  5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

  • 3 стальных уголка 750×750×8 мм;
  • редуктор червячный;
  • стальная плита толщиной 10 мм;
  • 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
  • крюк;
  • трос толщиной 5 мм;
  • две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

  • стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
  • на уголки необходимо установить стальную плиту и закрепить болтами М8;
  • установить на плиту редуктор;
  • закрепить шпонку на приводном редукторе вала;
  • в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
  • закрепить шпонку меньшего размера на выходном вале редуктора;
  • просверлить в плите два отверстия, пропустить вторую цепь;
  • первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров. Настройка рабочих параметров устройства осуществляется следующим образом:

  • удалить крепления, фиксирующие раму и двигатель автомобиля;
  • подвести трос под мотор, набросить петли на крюк;
  • перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
  • переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Всё о редукторе заднего моста ваз: передаточное отношение редуктора — всё о ремонте лада

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.


От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам.

Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.

За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.


Редуктор заднего моста ВАЗ состоит из следующих деталей:

  • фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
  • хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
  • ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
  • межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

  • подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
  • регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора.

Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой.

Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ.

Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Передаточное число редуктора заднего моста :

Вопросом о передаточных числах автовладельцы начинают интересоваться в двух случаях. Первый – справочный, характеризует любознательных. Ведь чем больше знаешь об устройстве автомобиля, тем дольше и грамотнее он будет работать. Однако чаще всего определением передаточного числа занимаются в случае возникновения проблем с редуктором.

Зная, какое передаточное число редуктора имеет ваш автомобиль, можно:

  • всегда правильно заменить неисправный редуктор или его детали;
  • понять, как будет вести себя автомобиль при установке редуктора с отличными от родного заводского параметрами.

Определение понятия

Что же такое передаточное число редуктора? Любой редуктор служит для передачи крутящего момента с коробки передач на колеса. При этом скорость вращения всегда понижается.

Передаточное число как раз и является показателем, во сколько раз это уменьшение происходит.

К примеру, число 5,125, встречающееся в газелевских редукторах, показывает, что скорость вращения с входного вала на колеса уменьшается в 5,125 раза.

Практически редуктор в автомобиле располагается на ведущей оси. Если речь идёт о полноприводных вариантах — там имеется два редуктора, по одному на каждую ось. Отечественные автомобили производства ВАЗ и ГАЗ имеют задний редуктор, за некоторым исключением. Чтобы определить передаточное число редуктора, можно поступить несколькими способами:

  • теоретический;
  • практический;
  • расчётный.

Где прописываются передаточные числа

Самый простой способ узнать передаточное число редуктора заднего моста автомобиля — посмотреть в документации. У многих иномарок это число зашифровано в Vin-номере. Для отечественных автомобилей существуют типовые редукторы для определённых моделей. При этом есть автомобили, на которые могут устанавливать целый ряд редукторов, имеющих разные передаточные числа.

Есть возможность узнать информацию конкретно и на детали. Для этого нет необходимости снимать редуктор. Если информация есть, то она располагается в удобном для осмотра месте.

Практический способ определения

Самый точный способ определения передаточного числа заключается в подсчете числа зубцов ведущей и ведомых шестерен. Затем большее число делится на меньшее, что и даёт нужный результат. К примеру, в отечественной модели ВАЗ-2106, количество зубьев ведущего вала — 41, а количество зубьев ведомой шестерни дифференциала — 11. В итоге, поделив одну цифру на другую, получаем: 41 : 11 = 3,9.

Такой способ определения самый точный, но при этом совсем не практичный. Потому что для этого варианта необходимо разобрать редуктор и достать необходимые детали. А это не просто неудобно, это всегда затратно.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах.

Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно.

Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

Ставим редуктор с другим передаточным числом

Что будет, если заменяемый редуктор имеет отличные от установленного параметры? Для примера рассмотрим передаточные числа редукторов ВАЗ. Линейка агрегатов представлена четырьмя редукторами. Их числа укладываются в диапазон от 3,9 до 4,44.

Редуктор с числом 3,9 будет самым быстрым из семейства, а с числом 4,44 – самым тяговитым. Потому как в первом случае передаваемая входным валом мощность уменьшается только в 3,9 раза против 4,44.

Получается, что если редуктор быстрее передает момент вращения, автомобиль становится более «шустрым».

Если заменить редуктор на вариант с пониженным передаточным числом, машина медленнее разгоняется, но становится более проходимой и тяговитой.

При установке редуктора с отличным от заводского числом в обязательном порядке следует проверять показания спидометра. Чаще всего он начинает привирать. Проблема может решаться регулировкой, а иногда приходится менять тросик спидометра.

Самое сложное при работах по замене редуктора – это не снятие и установка, как может показаться изначально, а регулировка и настройка.

Без грамотной регулировки даже правильно подобранный редуктор можно привести в негодность за несколько тысяч пробега.

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы.

Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели «Жигулей».

Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность.

Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44.

Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец «Жигулей» решит сам. Для этого достаточно понять, для каких целей будет авто использоваться.

Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно.

Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.

Несколько слов о передаточном числе редукторов полноприводных ВАЗ-2121. Так как на таких автомобилях редуктора два, важно, чтобы число было одинаковым и соответствовало отношению 41 : 10 = 4,1.

Передаточные числа задних редукторов других автомобилей

С редукторами автомобилей ВАЗ более-менее понятно.

А что можно сказать о других автомобилях? К примеру, Горьковский автозавод имеет большое количество современных моделей как среднетоннажных, так и легковых грузовых машин.

Наиболее популярные модели ГАЗ – это «Газель ГАЗ-3302» и «Соболь ГАЗ-2752». Если не рассматривать полноприводные модификации этих автомобилей, то передаточное число редуктора заднего будет либо 5,125, либо 4,556, либо 4,3.

Самый тяговитый редуктор достался автомобилям ГАЗ с двигателями ЗМЗ406 и ЗМЗ402. Отличается лучшими характеристиками по мощности и рекомендуется для владельцев авто, перевозящих тяжёлые грузы и работающих в жестких условиях. Редуктор с меньшим числом будет давать большую динамику, как более скоростной. При этом следует метить относительно меньший ресурс эксплуатации.

Для полноты картины рассмотрим зарубежные варианты редукторов и их числа. Хорошим вариантом для сравнения будут заднеприводные модели немецкого автогиганта BMW.

Передаточные числа редуктора БМВ колеблются в диапазоне от 3,07 до 4,1. При этом количество моделей агрегатов превышает десятку.

Уже по этому показателю можно понять, как часто зарубежные конструкторы вносят изменения в узлы автомобилей.

Наиболее динамичный редуктор с числом 3,07 имеют модели серии Е90, Е91 и Е92. Если смотреть на мощные варианты, то можно выделить БМВ Х5 с 3-литровым двигателем, имеющий передаточное число заднего редуктора 4,1.

Заключение

Рассмотрев различные примеры передаточных чисел редукторов автомобилей как отечественного, так и зарубежного производства, можно сделать несколько выводов.

В первую очередь стало понятно, что передаточное число – важный параметр, характеризующий динамические и мощностные характеристики автомобиля. Зная только эту величину, можно понять, что собой представляет автомобиль в целом.

Кроме этого, видно, насколько разнообразны редукторы даже на отечественных автомобилях.

Чем отличаются мосты ВАЗ

Редуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение.

Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины. На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары.

С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.

Кроме редукторов со стандартным передаточным отношением существуют “спортивные” с передаточным числом 4.78 5.13 5.38.

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана 19,5| 20,5| 21,5| 22,5 Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч.

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее ???? 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда “стандарт” уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя.

Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

  • То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:
  • 1 вариант — поставить коробку 2106 с 5 передачей.
  • — Поставить редуктор 2102 (4,44).

Передаточное число главных передач редукторов ваз — drive2

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую главную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно, больше мощность редуктора.

Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

https://www.youtube.com/watch?v=7BiapOITPrA

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное числона ведомой на ведущей2102 40 9 22,2 4,442101 43 10 21,5 4,32103 41 10 20,5 4,12106 43 11 19,5 3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора.

Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию.

Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов.

Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения.

При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин.

следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов.

Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Типы редукторов ВАЗ — DRIVE2

Статья №1

Типы редукторов ВАЗРедуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение. Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

  • На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины.

На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары.

С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.Кроме редукторов со стандартным передаточным отношением существуют «спортивные» с передаточным числом 4.78 5.13 5.38.

Статья №2

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я, 2я, 3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.Как узнать передаточное число редуктора?

  1. Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.
  2. Число оборотов кардана 19,5| 20,5| 21,5| 22,5Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике.

Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч.

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :).Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее 🙂 2,3-короче, 4-короче!То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед.Этот вариант оптимален для стандартного двигателя.

Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:1 вариант— поставить коробку 2106 с 5 передачей.

— Поставить редуктор 2102 (4,44).А если движок форсирован, то можно 2 вариант:— коробка 2106.— Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Редуктор заднего моста ВАЗ

Энергия, которая призвана двигать машину вперед (или назад), создается на крутящемся коленвале мотора. Однако просто так передать эту энергию проблематично – колеса станут вращаться с такой скоростью, что машина станет неуправляемой. Решить эту проблему в машине с любым типом привода (передний или задний) призваны 2 механизма: редуктор заднего моста и коробка переключения передач.

На первый взгляд, одной КПП хватит за все глаза. Ведь если припомнить, то, например, мотоцикл действительно имеет трансмиссию, спроектированную без редуктора.

С другой стороны, в любой машине независимо от типа привода ведущей является именно колесная пара – следовательно, есть потребность в использовании такого приспособления, каким и является редуктор моста.

Он необходим для передачи крутящего усилия с одного вала на два других (входной и выходные валы соответственно).

Под редуктором заднего моста понимают железный корпус, который в действительности содержит 2 детали: непосредственно редукторный механизм, а также дифференциал (устройство, передающее момент кручения в требуемой пропорции).

Редукторный механизм обеспечивает уменьшение частоты вращения выходных валов в сравнении со входным. Одним из видов такого редукторного механизма является т. н.

демультипликатор – устройство, превращающее повышенную скорость входного вала в пониженную.

Как посчитать передаточное число редуктора?

Передаточное отношение редуктора — это одна из характеристик, по которым классифицируются редукторные задние мосты. Оно определяется пропорцией угловых скоростей ведущего/ведомого валов.

Иначе говоря, если следовать расчету характеристик передач, такая пропорция определяется при помощи особой формулы, результатом которой является т. н. передаточное число.

И чем этот параметр больше, тем более тяжелый груз может везти машина.

В реальности дело обстоит так: чем больше передаточное отношение, тем выше грузоподъемность машины. Чем оно меньше, тем машина способна ускоряться более быстро. Это необходимо осознавать, так как часто различные модификации одной модели автомобиля могут содержать различные редукторы (передаточные отношения). Так,

  • Автомашина ВАЗ-2102, служащая для грузоперевозок (тип кузова «универсал»), содержит механизм, имеющий отношение 4,4.
  • Автомобиль ВАЗ-2101 имеет редуктор с отношением 4,3 – под этим подразумевается, что, когда ведомая шестерня делает полный оборот, ведущая успевает каждым своим зубцом цепляться к ее зубцам четыре целых и три десятых раза.

Подобная схема справедлива не только для заднеприводных автомобилей ВАЗ, но также и для имеющих задний привод машин (BMW и других).

Конструктивная специфика заднемостового редуктора

Колеса с зубцами зацепления, обеспечивающие передачу крутящего усилия на ведомые валы от ведущего, называются шестернями. Из-за того, что валы располагаются под разными углами, зубцы колес изготавливают специальной формы – это т. н. конические шестерни.

Форма конуса, помимо основного назначения по передаче крутящего момента, обеспечивает также низкий уровень шума, что является преимуществом в плане удобства при эксплуатации легковой машины.

Ведущее колесо должно быть иного размера, нежели ведомые – лишь в этом случае будет обеспечиваться понижение передачи.

В случае обеспечения этого требования несколько полных вращений ведомого вала будут соответствовать одному полному обороту ведущего – иными словами, имеет место снижение (редуцирование) скорости вращения.

Есть ряд транспортных средств (вездеходы, например), где в редукторной коробке применяется серьезное снижение скорости вращения – таким образом, обеспечивается весьма невысокий темп передвижения, чтобы не увязнуть.

Специфика эксплуатации редуктора заднего моста

Зубчатые колеса во время эксплуатации автомобиля цепляются зубцами друг за друга, однако, даже соблюдая высокие метрологические стандарты производства и регулировки, невозможно избежать их износа. Зубчатые колеса производят из стали высокого качества с закалкой. Редукторный корпус наполняют специальным маслом.

Так как масло, будучи жидким, периодически стремится утекать из щелей корпуса, для решения такой проблемы на участках выхода валов применяют специальные прокладки, которые носят названия сальников.

К сожалению, ресурс работы сальников существенно ниже самих шестерен, поэтому при их износе редукторный корпус часто содержит масляные подтеки. При полном вытекании масла (такое происходит, если сальники своевременно не заменить), ресурс редуктора сокращается в разы.

Помимо этого, сквозь изношенные сальники стремится попасть пыль и грязь. Для профилактики подобных явлений редукторный корпус рекомендуется время от времени проверять, используя смотровую яму.

Редуктор заднего моста и его корпус

Вследствие того, что редукторный корпус производится из цельнометаллической детали (используется литье), он является весьма прочным, что особенно важно для тех нелегких условий работы, в которых редуктору приходится трудиться.

Обычно при литье используются чугунные заготовки, однако, корпус, отлитый таким образом, будет тяжелым. Для уменьшения массы используют специальные сплавы – лишь высоконагружаемые участки корпуса выполняют из элементов литейной стали.

Облегченные редукторы используются, к примеру, в спорткарах.

Механизмы, использующие редукторный задний мост (кроме автомобилей)

Вся линейка задних приводов классических машин ВАЗ оснащена редукторами заднего моста, но не только она.

Такие механизмы также содержатся в любом внедорожном автомобиле, оснащенным системой полного привода (это также касается полноприводных седанов повышенной проходимости, кроссоверов, спорт-купе).

Причем машины, оснащенные полным приводом, содержат по меньшей мере два редуктора (для переднего и заднего мостов каждый).

Загрузка…

Определение передаточных отношений главной пары редуктора НИВЫ

18.12.2016 12:39

В редуктор переднего/заднего моста автомобилей семейства НИВА можно установить любую главную передачу (пару) не зависимо от модели автомобиля.

Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладает редуктор ВАЗ 2102.

В отношении полноприводных моделей ВАЗов справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи  у одного или обоих редукторов сразу же после начала движения.



Главная пара   Передаточное             число             кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса
на ведомой на ведущей
2101 4,3 43 10 21,5
2102 4,44 40 9 22,2
2103 4,1 41 10 20,5
2106 3,9 43 11 19,5

Если Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых  данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешивается одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение так же как ираздатку и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную выше таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары.

Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

Комментариев пока нет

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

Я согласен(на) на обработку моих персональных данных. Подробнее

Внимание! Для корректной работы у Вас в браузере должна быть включена поддержка cookie. В случае если по каким-либо техническим причинам передача и хранение cookie у Вас не поддерживается, вход в систему будет недоступен.

Редуктор моста, почему он может выйти из строя, как произвести ремонт и регулировку редуктора

Главная передача и дифференциал — основные элементы редуктора заднего моста. Задача главной передачи — повысить передаточное число трансмиссии машины. В этой статье попытаемся разобраться почему редуктор заднего моста может выйти из строя и попытаемся устранить неполадки собственными силами.

Редуктор заднего моста, устройство редуктора заднего моста

Как мы указывали выше, редуктор заднего моста состоит из двух основных частей.

Одной из этих частей является главная передача.

В зависимости от устройства главные передачи делятся на одинарные и двойные.

Одинарная главная передача передает крутящий момент от мотора машины на колеса при помощи одной зубчатой пары.

Соответственно, двойная главная передача, имеет две зубчатые пары. Двойная главная передача может быть, как центральной (более простая конструкция, имеет большое передаточное число, но и большую нагрузку на элементы системы), так и разнесенной (это более сложная конструкция, она компактна и более эффективна в работе, компактность позволяет увеличить автомобилю дорожный просвет).

  • Рассмотрим более подробно одинарные главные передачи, они бывают разной модификации:
  • -при расположении шестерни водной плоскости, одинарные главные передачи называются цилиндрическими. У этих передач имеется максимальный коэффициент полезного действия и передаточное число от 3,5 до 4,2;
  • -если шестерни расположены перпендикулярно относительно друг друга, такие одинарные главные передачи называются коническими. Конические передачи имеют высокий коэффициент полезного действия, но более объемную конструкцию и занимают много места;
  • -червячные одинарные главные передачи зарекомендовали себя бесшумной работой и компактностью. К недостаткам можно отнести низкий коэффициент полезного действия и сложность в изготовлении конструкции;

-гипоидные одинарные главные передачи имеют малый размер, поэтому конструкция является легкой. Такие передачи надежно передают усилия двигателя на задний мост, но имеют средний коэффициент полезного действия.

Следующим составляющим элементом редуктора заднего моста является дифференциал.

Перед дифференциалом стоит задача распределить крутящий момент между ведущими колесами и ведущими мостами.

Если машина начинает скользить или буксовать, дифференциал поможет с помощью различной скорости вращения колес.

Редуктор заднего моста, почему он может выйти из строя

Слабым звеном, из-за чего в первую очередь может редуктор выйти из строя, являются подшипники, сами подшипники изготавливаются из бронзы и находятся в чулках, чулки непосредственно прикрепляются к самому редуктору.

Если подшипник выходит из строя, соответственно из строя выводятся и чулки. Все это приводит к изгибанию вала, а из-за изгиба вала может перекоситься главная шестерня.

Из-за перекоса в шестерне могут надломиться зубы или образоваться сколы. По этой причине может заклинить сам редуктор, а в случае, если вал слетает со своего места, он может разбить корпус редуктора.

Профессионалы считают, что если в редуктор заднего моста вовремя не залить масло, то отсутствие масла или плохое качество масла, из-за несвоевременной замены, может стать причиной поломки редуктора. Автовладелец должен не упускать из вида своевременность обслуживания и замену масла через каждые 35 000 километров пробега.

  1. Если в области заднего моста периодически возникает шум при наборе скорости машины, при резком замедлении или при поворотах — скорее всего у редуктора имеется какая-либо неисправность.
  2. Автолюбители, которые делают все своими руками, смогут сделать ремонт редуктора заднего моста самостоятельно.
  3. В качестве примера возьмем классический автомобиль ВАЗ.
  4. Поставить на яму, слить трансмиссионное масло из редуктора заднего моста, при помощи домкрата поднять заднюю часть автомобиля, зафиксировать надежно.
  • Далее:
  • -отсоединяется карданный вал, предварительно сделав метки положения карданного вала;
  • -снимаем задние колеса;
  • -снимаем тормозные барабаны;
  1. -производим демонтаж полуоси;
  2. -откручиваем болты крепления редуктора с мостом;
  3. -снимаем сам редуктор;
  4. -устанавливаем новый редуктор, при работе используем герметик и ставим новую картонную прокладку.
  5. Далее работу делаем в обратном порядке, заливаем масло в редуктор.

Обращаем особое внимание на фланец редуктора и подшипники, все должно встать плотно, на свое место.

Скоро сказка сказывается, да не скоро дело делается. Может возникнуть сложность со снятием тормозных барабанов.

За время эксплуатации в этом месте может возникнуть ржавчина и металл может очень сильно быть прижат (пригореть).

Как снять тормозной барабан, не повредив его, посмотрите на видео:

Редуктор заднего моста, как его отрегулировать
  • Если со стороны редуктора заднего моста вас начинает беспокоить гул, это гул обычно появляется при скорости 30 км/час.
  • Гул может появиться из-за больших перегрузок, из-за поездок с прицепами или из-за каких-либо механических повреждений.
  • В случае появления гула, необходимо осмотреть редуктор.
  • Если износился какой нибудь составляющий элемент (сальники, фланцы, подшипники, сателлиты и их оси), все эти элементы надо снять, осмотреть и заменить на новые.
  1. После осмотра всех деталей, начинаем собирать редуктор в следующем порядке:
  2. -сначала ставится ведущая шестерня;
  3. -регулировочная шайба;
  4. -распорная втулка с подшипниками;
  5. -фланец.
  6. Гайка затягивается туго, при помощи спецключа, в который встроен динамометр.
  7. Гайка должна быть затянута на 1Н, фланец должен стоять неподвижно (его фиксируют при помощи специализированного ключа с распорками).
  8. После того, как затянута гайка, ведомая шестерня ставится на место (в корпус дифференциала) и затягиваются болты.
  9. Вот теперь необходимо произвести регулировку люфта.
  10. После установки всего механизма, гайки нужно затягивать до минимального упора и проворачивать ведомую шестерню.
  11. Обращаем внимание на небольшой люфт, для этого шестерню покачиваем из стороны в сторону.
  12. Люфт должен быть в обязательном порядке, но небольшой.
  13. Во время движения, редуктор нагревается и небольшой люфт создает запас для расширения металла.
  14. Наступает заключительный этап.
  15. При помощи штангенциркуля проверяется расстояние между болтами, все должно быть точно выверено, гайки должны быть затянуты на одинаковую величину, чтобы не было перекоса, затягиваем постепенно, например на один паз.

Проверяем шестерню на люфт, после затяжки болтов, люфт должен оставаться таким же, как вы его настроили.

ПОДПИСЫВАЙТЕСЬ !

Автоподъемник в гараж своими руками

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

  • цепные механизмы;
  • винтовые;
  • гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

  • Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
  • Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
  • Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
  • Комплект болтов, крепежный крюк, шпонки формой звездочки.
  • Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
  • Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

  1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
  2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
  3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
  4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
  5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru

Автомобильный подъемник для гаража своими руками

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

  • пару металлических уголков 7,5×7,5×0,8 см;
  • плиту из стали шириной 1 см;
  • редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
  • болты;
  • цепь, 2 шт.;
  • шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
  • крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

  1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
  2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
  3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
  4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

  1. Обязательно убрать болты, скрепляющие мотор и раму машины.
  2. Подвести под мотор петли стального каната и набросить окончания на крюк.
  3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
  4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
  5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Источник: tokar.guru

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Источник: garazhyk.ru

Сообщества › Гараж Мечты › Блог › Подъёмник для гаража своими руками.

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой .
В место колёсиков использовал ролики грм.
Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.


Смотрите также

Метки: траверса подъемник в гараж

Комментарии 30

Задумка очень даже не плохая и нужная, а почему выбрали домкрат? я думаю если поставить пневмо-подушку было бы гораздо удобней если есть конечно компрессор.

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

Все здорово и просто! Но есть замечание! Я бы в вашу конструкцию добавил по 1 элементу с каждой стороны: между роликами ГРМ приварил бы еще кусок профиля — если вдруг крепление ролика не выдержит — то все упадет на профиль — а не в яму и на вас! Я думаю все поняли о чем я — от ролика к ролику приварить профиль!

Второе пожелание — на стандартных таких домкратах есть фиксаторы для безопасности! Я бы просверлил бы симметрично отверстия в направляющих (40 которые) и при подъеме вставлял бы туда ПАЛЬЦЫ — фиксаторы — что бы снять нагрузку с домкрата! Тогда можно хоть на всю зиму подвесить авто в гараже и спокойно спать!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Ролики крепят ступичные болты, так что за это я не переживаю, а отверстие задумывались изначально, пока руки не доходят но обязательно доделаю.

Хорошое решение. Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная. Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками.

Домкраты не очень удобно, сильно торчат по сторонам.

Гы) «подъемник для гаража», это чтобы гараж подымать?)

Вещь классная! Но я бы немного доработал.

А видео с поднятой машиной, какая высота ?

Фоток побольше размести, что бы понять всю конструкцию в деталях! Пожалуйста!

Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник )

Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят(((
Добавь еще фото пожалуйста!

Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали. Пока смотрел чуть не оплевался, одна реклама, только и успевай её закрывать.

AdBlock поставьте и не будет реклам…

Реклама лезет через drive2.ru, хотя наверное через ютуб (так как при просмотре ролика задрали сообщения о подписке на автор, и т.д! Если он только сам так ролик не сделел).

Реклама на ютб показывается для монетизации роликов, люди денежки так зарабатывают со своих видео. У меня и на драйве нету рекламы, совсем, он все убирает, + можно выбрать дополнительно что убрать).

как рах хотел себе такой проектировать, а тут уже есть, возьму за аналогию-твой, ченить да получится)))спасибо тебе

Источник: www.drive2.ru

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

  • 3 стальных уголка 750×750×8 мм;
  • редуктор червячный;
  • стальная плита толщиной 10 мм;
  • 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
  • крюк;
  • трос толщиной 5 мм;
  • две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

  • стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
  • на уголки необходимо установить стальную плиту и закрепить болтами М8;
  • установить на плиту редуктор;
  • закрепить шпонку на приводном редукторе вала;
  • в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
  • закрепить шпонку меньшего размера на выходном вале редуктора;
  • просверлить в плите два отверстия, пропустить вторую цепь;
  • первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Источник: auto-gl.ru

Автоподъемники самодельные. Как сделать надежный подъемник в гараж своими руками

Гаражные подъемники изобилуют торговыми сетями. И, пожалуй, все автовладельцы думают, как установить подъемник в гараже. Это довольно удобно.

Просто нужно в первую очередь определиться с типом подъемника, т.к. они достаточно разные и цена существенно отличается. Да и сделать автоподъемники для гаража своими руками не всегда выгоднее, чем купить.

При выборе подъемника следует изучить их технические характеристики и возможности. От правильного выбора будет зависеть качество выполненных работ и работоспособность точки обслуживания.

За помощью вы можете обратиться напрямую в компанию, поставляющую это оборудование. Они могут сориентироваться и выбрать подъемник, отвечающий всем требованиям.

Внимание: При проектировании гаража лучше проектировать гараж с подъемником.Тогда вы сможете учесть габариты подъемника и правильно определить площадь помещения.

При изготовлении гаражного подъемника своими руками или покупке сразу обращаем внимание:

  • Подъемник в гараж своими руками или с покупным должен соответствовать габаритам помещения.
  • Автоподъемники для гаража своими руками также следует подбирать по весу транспортного средства.

Внимание: Для первого пункта нужно добавить место для свободного перемещения.А по второму судьба такова, что по грузоподъемности надо подбирать вверх допустимую массу минимум на 20%.

Автомобильные подъемники делятся на несколько типов:

Подъемники одностоечные

Такие подъемники в основном выпускаются в передвижном исполнении и предназначены для облегчения работы слесарей на отдельных участках пункта обслуживания, имеют статус дополнительного подъемного механизма.Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезное пространство СТО.
Двухстоечный подъемник

Такие подъемники имеют основные технические характеристики, на которые необходимо обратить внимание: высота до перекладины, зазор между стойками, наименьшая высота опускания ног, вылет ног, а также режим безопасности и принцип их работы. .

Подъемники двухстоечные являются основными в системах технического обслуживания и позволяют выполнять все виды слесарных работ.Как правило, для обслуживания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

  • В свою очередь, существуют подъемники с верхней или нижней синхронизацией, а также подъемники с симметричной или асимметричной конструкцией ног, открывающейся на 180 градусов. Подъемники с асимметричным расположением опор более универсальны и позволяют обслуживать любой тип транспорта, не забывая при этом об удобстве обслуживания.
  • Различаются также системами блокировки, которые бывают ручными и электрическими.Механические или ручные также бывают двух видов: с симметричной блокировкой стоек или с раздельной блокировкой. Оба метода имеют свои преимущества и недостатки. Отдельно следует отметить, что электромеханические подъемники не имеют стопоров.

Внимание: Наиболее популярны электрогидравлические подъемники, которые более безопасны, долговечны и просты по конструкции, не требуют специального обслуживания.

На СТО двухстоечные подъемники грузоподъемностью от 3 до 4.Установлено 5 тонн.

Лифтовые приводы: плюсы и минусы

Автоподъемник для гаража своими руками нужно выбирать по приводу. Цена у них совсем другая, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Обслуживание такого подъемника заключается в обслуживании системы «винт-гайка», так как она является основой системы привода подъемника и имеет свойство изнашиваться.


Итак:

  • Своевременный осмотр и техническое обслуживание (смазка) продлевает срок службы системы, а значит предотвращает возможность поломки обслуживаемого автомобиля.Желательно использовать для этого смазочные материалы, рекомендованные производителем.
  • Лифты с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см.) и ремонтных работ, что говорит об удобстве их использования: нет необходимости постоянно проверять, установлены ли стопоры, что реально экономит рабочее время.
  • Эти подъемники могут быть оснащены одним или двумя двигателями. В лифте с одним двигателем усилие передается на вторую стойку с помощью ременной или цепной передачи, что требует дополнительного обслуживания и снижает надежность конструкции.Такие подъемники со временем стали проектироваться с трансмиссионным валом, передающим усилие на вторую колонну. Такая конструкция более надежна и не требует особого обслуживания.
  • В лифтах с двумя двигателями синхронизация двигателей осуществляется электронным способом. Как правило, основное внимание уделяется работе этой системы, которая определяет качественные показатели работы этих типов подъемников. Плохая работа такой системы может привести к перекосу подъема, что повлечет за собой непредсказуемые последствия.
  • Лифты
  • с электрогидравлическим приводом обладают многими положительными характеристиками, которые являются основополагающими в работе по обслуживанию вагонов. Они безопасны, имеют высокие скорости подъема и опускания, значительно экономят электроэнергию, бесшумны и плавны в работе.
  • Они оснащены одним электродвигателем и гидравлическим насосом, который приводит в действие два гидроцилиндра. Подача рабочей жидкости в цилиндры осуществляется с помощью шлангов высокого давления. Высота подъема регулируется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация).Предпочтение можно отдать подъемникам с нижней синхронизацией, так как это позволяет обслуживать любой тип транспорта. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает работе и заезду автомобилей в подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Такие подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Четырехстоечный подъемник

Этот гаражный подъемник используется для капитального ремонта автомобилей, а также работ по развалу-схождением.
  • Это универсальные подъемники с набором множества функций, позволяющих работать как с легковыми, так и с грузовыми автомобилями.
  • Могут комплектоваться различными приспособлениями, позволяющими выполнять любые виды ремонтных работ.
  • Эти подъемники имеют одну панель управления и один двигатель. Синхронизация колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой колонны в отдельности, что делает ее более универсальной.
Ножничные подъемники

Ножничный подъемник для гаража используется как мобильное подъемное устройство, которое очень часто используется в местах развала-схождения.
  • Эти подъемники являются чисто гидравлическими.
  • Очень часто используется на шиномонтажных пунктах, для подъема неподъемных колес, а также в кузовных мастерских, где требуется доступ к автомобилю из любого положения.
  • Ножничный подъемник для гаража предпочтительнее, если вы занимаетесь кузовным ремонтом.
Плунжерные подъемники

Такой подъемник в гараже имеет очень простую конструкцию и состоит из ножек, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, заделаны в пол, что позволяет экономить рабочее пространство.
  • Бывают одно-, двух-, с лапками. С их помощью можно проводить ремонт и техосмотр всех типов автомобилей, как легковых, так и грузовых.
  • Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широко использовать в сфере обслуживания автомобилей.
  • Как видно из вышеизложенного, на рынке грузоподъемного оборудования и аксессуаров можно найти множество конструкций, которые можно использовать для ремонтных работ и обслуживания автомобилей.
  • Чаще всего используют двухстоечные подъемники, которые конструктивно просты, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, используют для обслуживания ножничные подъемники с траверсой. И все же выбор остается за теми, кто решил начать свое дело, а именно СТО в своем гараже.
  • Очень хорошая идея, когда есть гараж, и хранить в нем нечего, хотя возможны и другие варианты использования пустующего гаража: его можно просто сдать в аренду или открыть в нем точку продажи, если месторасположение гаража очень многообещающе.
  • Если вы решили ремонтировать автомобили, то вам следует, в первую очередь, обратить внимание на размеры гаража, а как следствие, на его возможность установки подъемника. Гаражи, как правило, не имеют высоких потолков, что вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно установить, является самым элементарным и простым, что бы сделать его можно поднять машину, и то маленькую. высота.
  • При желании эту проблему можно решить, выкопав яму, чтобы облегчить доступ к транспортному средству.Как вариант, это снять крышу и достроить гараж по высоте, что реально и оптимально, так как особых затрат не будет, а результат будет значительным.
  • И все же, для начала следует запастись информацией и иметь полное представление о технических характеристиках талей: их грузоподъемности, высоте и скорости подъема, ее конструктивных особенностях и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать весу автомобиля.Причем грузоподъемность должна быть больше веса самого автомобиля.

  • Гаражный мини-подъемник для автомобилей массой в пределах 1,2-4,0 т, можно использовать подъемник грузоподъемностью 4,0-4,5 т, чего будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовиков. Также существуют подъемники грузоподъемностью от 4,5 до 20 тонн, но они не подходят для СТО в гараже, так как требуют больше места для их установки.
  • Скорость всплытия не имеет большого значения.При этом устройства разных типов имеют практически одинаковые показатели по скорости подъема и опускания, которые лежат в пределах одной-двух минут.
  • Высота подъема электромеханических подъемников находится в пределах 2 метров, но максимальная высота определяется величиной около 3,5 метра и определяется типом подъемника и его конструктивными особенностями.
  • При организации СТО в гараже вряд ли понадобится подъемник с высотой подъема более 3,5 метров.В первую очередь это относится к гаражам стандартных размеров, которых у нас великое множество.
  • В гараж можно приобрести передвижные подъемники, которые могли бы организовать техническое обслуживание автомобилей с шиномонтажом (см.) или процедуру сход-развала. Вряд ли в гараже можно было бы организовать полноценный СТО, где можно было бы производить полный спектр услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, не требующих применения специальной грузоподъемной техники.

Минимальная высота опускания лап

Частный гараж с подъемником также следует выбирать по нижней точке опускания. Должна быть ровная плоскость.

Внимание: Каждый производитель выпускает конструкции со своими размерами минимальной высоты опускания ножек, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

  • Подъемник для частного гаража с меньшей высотой опускания ног, производитель выпускает специальные подъемники для автомобилей с очень низким дорожным просветом.К таким автомобилям относятся спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. Тем не менее таких машин на наших дорогах появляется все больше и больше.
  • Электромеханический гаражный подъемник требует ежедневной проверки и контроля зазора предохранительной гайки. при появлении зазора меньше требуемого следует отремонтировать механизм с заменой изношенных деталей. Смазка основных трущихся деталей может производиться как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
  • В повседневной деятельности человека задействованы различные виды транспортных средств, требующих профилактических осмотров, технического обслуживания и различных видов ремонта. Ассортимент настолько велик, что требует очень широкого спектра автоподъемных механизмов: от подъемных механизмов для мотоциклов до подъемных механизмов для бронетехники и автомобилей с удлиненной базой.
  • Исходя из этого, каждый тип подъемника предназначен для подъема определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников.У грузовиков есть свои типы, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техосмотр.
  • Существуют специально разработанные подъемники для крупных автобаз, имеющих для перевозки крупнотоннажные автомобили. Загонять такие автомобили в специальные боксы для осмотра или мелкого ремонта нет смысла, тем более что наличие таких боксов — это лишние затраты средств и полезного пространства. Эти автомобили обычно ремонтируют в специализированных мастерских, если требуется капитальный ремонт.
  • При выборе подъемника для гаража можно остановить свой выбор на электрогидравлическом варианте подъемника, так как он более надежен и удобен в эксплуатации. Преимущество такого подъемника в том, что при отсутствии электричества его можно спустить вручную и вернуть заказчику. Причем сделать это будет очень быстро, в отличие от других видов подъемников, где крутить ручку механизма приходится около получаса.

Заключение

Самодельный гаражный подъемник можно сделать без сомнений.Но лучше в этом варианте обойтись механическим. Если использовать пневматику.

Потом надо произвести расчеты и потом купить, а это удовольствие не из дешевых. Если вы занимаетесь механикой, то сначала посмотрите фото и видео и выберите нужный вариант. И после этого уже можно заниматься сборкой самостоятельно.

Для работы с днищем автомобиля необходимо либо загнать автомобиль в яму, либо поднять его на подъемнике. Но что делать, если такой возможности нет, а исправить нужно?

Подъемник работает по принципу книги, поднимая автомобиль на 45 градусов.Поднимается с простого стандартного домкрата. 15-20 минут и можно спокойно работать.

Описание самодельного автоподъемника

1. Башмак. Материал для изготовления из металла 3-4 мм и металлического прутка диаметром 12 мм вваривается так, чтобы была фиксация домкрата. Важно, чтобы внутренний размер не сужался. Это необходимо для перемещения обуви на стойке.
2. Балка задняя. Материал 32 уголка длиной 1500 мм 4 шт Собраны в квадрат; при сборке необходимо использовать струбцины.В один из готовых угольников вставляется металлический стержень-угольник 26х21 длиной 350-360 мм, в предварительно просверленные отверстия после их зачистки вкручиваются электрозаклепки. Блок разборный.
3. Сайт. Материал листовой металл 3-4 мм. Собирается площадка 350х150, загибаются борта или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепления вставляемой доски. К доске прикреплена полоска резины. Ребра жесткости и направляющие привариваются под днище платформы, не забудьте приварить перемычку.Размер сайта не критичен. Важно выдержать размер между направляющими, на верхнюю балку надевается платформа, по которой она должна свободно ходить.
4. Задний разъем в сборе. Материал листовой металл 3-4мм. Собирается из двух половинок, между которыми по периметру деталей приваривается полоса металла толщиной 3-4 мм. Оставьте переднюю часть открытой. Не забудьте приварить перемычку в нижней части сборки.
5. Стойка. Материал 32 уголка длиной 1540мм.- 4 вещи. 36мм-4шт. Уголок также собирается в квадрат сварными швами с прихватками 30-40мм, при сборке используйте струбцины. После соединения уголка необходимо просверлить: в нижней части отверстие диаметром 26мм, отступив от края 31мм, то есть остается 5мм для приварки металлического стержня во внутренней части конструкции. Затем сверлим отверстия диаметром 13мм, первое на расстоянии 100мм, затем 80мм и следующие 190мм. Размер 80 и 190 мм повторяется соответственно.Отверстия необходимы для металлических штифтов, чтобы закрепить башмак и верхнюю балку. После того, как мы собрали квадратный профиль и просверлили его, соединяем его между собой кусочками уголков, также собранных в квадратный профиль. При такой сборке необходимо вставить между профилями проставки одинакового размера, то есть 36 мм или готовую верхнюю балку. После сварки, не снимая проставок, дать деталям остыть. Убедитесь, что верхняя балка свободно проходит между двумя квадратными профилями.
6.Сборка переднего разъема. Материал – два отрезка дюймовой трубы по 300 мм, уголок 32 мм длиной около 330 мм и прут из прутка диаметром 26 мм и длиной 420 мм. Возьмите угол и отметьте его. от центра, по 60мм в каждую сторону, на этом расстоянии сохраняем угловую полку, а от этих меток к краям отрезаем полки резаком или ножовкой. В центре уголка просверливается отверстие диаметром 16 мм, которое необходимо для соединения нижней балки с учетом размера головки болта.Затем сгибаем угол в П-образную фигуру. Подготовленные детали лучше соединить в сборе со СТОЙКОЙ. Следовать. чтобы труба не прогорела во время сварки. Весь передний соединитель подвижен. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Верхняя балка. Угловой материал длиной 32мм 1710мм-2шт. полоса из листового металла шириной 64 мм. И несколько втулок, о которых я расскажу ниже.
Уголок собирается в П-образный профиль, швеллер попроще.С одного края посередине приваривается металлическая вставка 3-4мм длиной 160мм, нужна для разных омкрас. Затем сверху приваривается пластина с прихватками, все сшивается в одно целое и получается прямоугольный профиль. К этой пластине также необходимо приварить вставку. С противоположной стороны наш профиль забивается металлической пластиной 4-5мм, все обваривается по периметру и зачищается. К этому концу по центру также приварена втулка: внутренний диаметр 20мм, внешний диаметр 35мм и длина 35мм, для соединения с задним узлом.С лицевой стороны верхней балки приварены две рейки для домкрата, в них имеются отверстия для стопора домкрата, в них вставляется болт 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также на верхнюю часть приварены втулка с роликами и втулка для предохранительной чеки.
8. Пальцы. Материал представляет собой металлический стержень диаметром 12 мм. Разрежьте по размеру и сложите, предварительно разогрев сгиб. Количество 3 шт.
9. Нижняя балка. Материал уголок 32, гайка М16. Уголки также собираются в квадратный профиль сваркой – прихватками.С одного конца приваривается гайка М16 (болт перед приваркой затянуть, чтобы не забить резьбу). Для подключения к переднему узлу. Просверлите отверстие на другом конце, отступив от края 20мм по центру, отверстие диаметром 12мм под болт. Для соединения с задней сборкой.





Часто владелец гаража решает обзавестись автокраном своими руками для качественного ремонта автомобиля. Лифт лучше всего соорудить в гараже при строительстве автодома, чтобы размеры конструкции соответствовали площади помещения.

Что такое автоподъемники?

можно приобрести в специализированных салонах связи. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что немаловажно для гаража;

Благодаря этому автоподъемнику вы сможете выполнять любые слесарные работы. При проектировании своими руками учитывается высота до ригелей, зазоры между стойками;

самый распространенный тип автокрана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность.При этом владелец следит за истечением жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Кузов поднимается и идет по рельсу. Металлический кожух защитит деталь от механических загрязнений;

если вы решили построить кран своими руками в гараж такого типа, при его работе вам обязательно понадобится насос. При желании к нижней части домкрата крепятся небольшие колеса, чтобы система катилась;

Гаражный подъемник отличается компактностью, устойчивостью и эффективностью.Однако среди недостатков можно выделить малую грузоподъемность, малую высоту подъема и постоянный контроль резьбы.

Самодельный подъемник в гараж сделан под вес автомобиля. Сделать светильник в гараж своими руками выгодно, так как деньги экономятся, а конструкция получается в индивидуальном порядке. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, например, с транспортного средства невозможно, поэтому поможет выполнить работу кран . .

Как сделать надежный автоподъемник для гаража?

Конструкция следующая: консольная стрела, вращающаяся на вертикальном валу, на котором установлена ​​тележка с возможностью продольного перемещения.К тележке прикручена грузовая лебедка. Вал приварен к основанию, стальная пластина жестко прикручена к потолку болтами.

Стрела сварена из стальных уголков, стекла, скобы. Бронзовая втулка запрессована в стекло как подшипник скольжения.

Ручная лебедка является основной частью Подъем автомобиля в гараж. Желательно покупать готовый продукт.

Еще одно умное изобретение

Из подручных средств можно сделать реечный кран.

Два торца в боковые стены гаража стальные уголки заделаны на определенной высоте.К угловым полкам прикреплена стальная пластина с червячной передачей, которая не соединена. Относительная подвижность плиты позволяет регулировать ее положение над двигателем автомобиля.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надевается на выходной вал коробки передач и сопрягается со шпонкой. На него свободно накинута цепь (в пластине просверлены отверстия) на звездочку.

Как управлять подъемником в гараже. Например, под автомобильный двигатель своими руками заводится петли, концы которых накидываются на крючок. Затем вал редуктора вращается, и силовая установка автомобиля повышается.

Модернизация

Электродвигатели гаражного подъемного оборудования с редуктором.

Самодельный «самосвал».

Для изготовления подъемника требуется алгоритм действий.

  1. Башмак.

Для фиксации агрегата к металлу приваривается стальной стержень. В зависимости от внутренних размеров башмак будет беспрепятственно перемещаться по стойке.

  1. Задняя балка.

Уголки (15см) собираются в квадраты с помощью зажимов. В один из квадратов вставлен стержень. Конструкция фиксируется электрическими заклепками. Узлы разборного типа.

  1. Создание сайта.

Форма собирается из листового материала, боковые стороны которого загибаются, либо на прихватки наваривается двухсантиметровая полоса для крепления прорезиненной доски.Снизу платформы крепятся направляющие (расстояние выдерживается) и ребро жесткости. К верхней балке крепится платформа, которая должна иметь легкий ход.

  1. Задний соединительный узел.

Стальная полоса приваривается по периметру между двумя листами металла. Передний фрагмент остается открытым.

  1. Стойка.

С помощью струбцин собирается угольник и формируются углы, планируются отверстия по всей конструкции таким образом, чтобы прочно обозначить металлические пальцы под верхней балкой и башмаком.После сборки квадратного профиля соединяются все квадратные модули (между профилями необходимо вставить прокладки). В результате верхняя балка должна свободно ходить между профилями.

  1. Передний соединительный узел

Делаются отметки на уголке в центре и по краям, затем материал сгибается в П-образную форму, которая будет вращаться на металлическом стержне.

  1. Верхняя балка.

По центру с одного края приваривается металлическая вставка, сверху крепится пластина, заканчивающаяся прямоугольным профилем.Подготовленную вставку необходимо защитить со всех сторон. На передней части балки приварены направляющие для домкрата и втулка с роликами.

  1. Пальцы.

Металлический стержень диаметром 1 см сгибается во время предварительного нагрева.

  1. Нижняя балка.

Уголки собраны в квадратный профиль. С одной стороны крепится гайка М16, которая вваривается, с другой стороны делается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки.Лестничная площадка создается из стандартного листового металла, к которому крепятся все узлы. На образовавшуюся платформу приваривается посадочное место для крепления вала барабана.

Затем следует изготовить редуктор, деталь приваривается таким образом, чтобы первичный вал оказался вверху. Адаптер стартера крепится к верхнему отсеку коробки передач. Модуль, зубья и шестерни крепятся к первичному валу. Проводка подключается сразу после фиксации стартера.

Самый простой подъемник в гараже

Лом, прочная палка или монтировка образуют ось.Деталь забивается в землю. К получившейся оси крепится часть трубы, выполняющая функцию барабана. В результате получается простой лифт. На отрезке трубы закрепляется трос своими руками, под который вставляется рычаг. Другой конец троса крепится к транспортному средству… Можно констатировать, что в гараже появился механизм, способный поднять автомобиль… И самое главное, он ручной работы. Это кран собственной разработки. А сделать подъемное устройство несложно.

Outcome

Есть много возможностей сделать подъемное устройство в здании гаража, чтобы использовать его при необходимости. И такая необходимость всегда возникает перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта участков тормозной системы, кардана, других узлов и деталей трансмиссии.

Удобен для осмотра рулевого управления, его крепления к передним колесам, смазки и других операций. При создании подъемного узла пользователь получает полноценный механизм с минимальными затратами.

6 основных причин приобрести автомобильный подъемник

Нажмите, чтобы загрузить этот пост в формате PDF

Я просто хочу, чтобы вы знали, что все мнения являются моими собственными, и я могу зарабатывать на соответствующих покупках. Несмотря на это, я рекомендую только те продукты или услуги, которыми пользуюсь лично и считаю, что они будут полезны моим читателям. Наслаждайтесь и не стесняйтесь поделиться с друзьями!

Автомобильный подъемник очень удобен для вашего гаража, но может быть трудно понять, действительно ли он вам нужен.

Во-первых, автоподъемники дорогие! Трудно оправдать затраты на его покупку, если вы не уверены, что будете использовать его годами.

Вот 6 причин, по которым автоподъемник имеет смысл для большинства людей, у которых есть автомобили и гаражи.

1. Автомобильные подъемники отлично подходят для ремонта автомобилей своими руками.

Автоподъемники — отличный вариант для тех, кто любит ремонтировать авто своими руками в домашних условиях. Для работы под автомобилем часто требуется совершенно другой набор инструментов и навыков, но с автоподъемником вы можете просто попасть туда и делать то, что нужно! Кстати, если вы занимаетесь ремонтом своими руками, ознакомьтесь с лучшим выбором автоподъемников онлайн на BestBuyAutoEquipment.com

Когда дело доходит до замены масла, техническому специалисту не нужно выезжать на землю или подъезжать к вашему подъезду, что может привести к значительным расходам и непредвиденным повреждениям. Конечно, некоторые отложения могут попасть под машину во время замены масла, но с четырнадцати футов не будет капать смола!

2. Автомобильный подъемник в вашем гараже — это как дополнительное рабочее место

Автомобильный подъемник — это как дополнительное рабочее место в вашем гараже, и он может помочь вам сделать больше за день.Вы можете сэкономить время и деньги, выполняя техническое обслуживание автомобиля дома, а не посещая механика.

3. Вы можете одновременно парковать две машины на земле и одну на подъемнике.

Если у вас крошечный гараж, лучше всего вам подойдет автомобильный подъемник. Если нет, паркуйте две машины на земле и только одну из них на подъемнике одновременно.

4. Автомобильный подъемник намного доступнее, чем покупка дополнительного парковочного места .

Автомобильный подъемник – гораздо более доступный способ решить вопрос с дополнительными парковочными местами.Если у вас мало места или вы не хотите платить деньги за еще одно парковочное место, это отличный вариант! Автомобильные подъемники — это инвестиция, которая прослужит вам всю жизнь при надлежащем обслуживании и уходе.

5. Автомобильный подъемник поможет предотвратить затопление вашего гаража зимой или весной.

Автомобильный подъемник может предотвратить проблемы с канализацией в вашем гараже зимой и весной. Это особенно большая проблема для тех, кто живет в районах с большим количеством снега, так как это может привести к скоплению воды на земле и затоплению вашего гаража, что негигиенично и опасно.Регулярное ежедневное использование автомобильного подъемника также поможет собрать любую воду, которая может скапливаться на земле, и удержать ее на полу или подъездной дорожке.

6. Автомобильный подъемник позволяет хранить большие неиспользуемые предметы, которые в противном случае заняли бы место в вашем гараже!

Если вы мало используете свой гараж и у вас много громоздких предметов, которые в противном случае занимали бы место, у нас есть хорошие новости: автомобильный подъемник может предоставить вам простое решение! Теперь вы можете хранить большие неиспользуемые предметы в автомобильном подъемнике, не беспокоясь о том, что они займут место.Автомобильные подъемники — отличное вложение, если вы хотите освободить место для других вещей в своем гараже.

Надеемся, вы поняли, что автоподъемник предназначен не только для профессиональных механиков. Если у вас есть место и вы хотите сэкономить деньги в своем гараже, возможно, пришло время его приобрести! От предотвращения затопления в зимние или весенние месяцы до значительного облегчения ремонта своими руками — наличие автоподъемника в вашем гараже дает множество преимуществ. Вы должны получить один, хотя?

Нажмите, чтобы загрузить этот пост в формате PDF

как сделать гидравлический автомобильный подъемник

Вы согласитесь со мной, что бывают случаи, когда обычного домкрата может быть недостаточно для вашей машины.Если вы когда-либо были в ситуации, когда вашего гидравлического домкрата или ножничного домкрата недостаточно, вы попали в нужное место.

В этой статье мы собрали список самодельных автоподъемников, которые вы можете сделать своими руками. Некоторые из проектов здесь легкие, а другие нет. Найдите тот, который вам подходит, и начинайте строить. Не стесняйтесь показывать любой из этих планов профессионалам в металлургическом или деревообрабатывающем бизнесе за помощью.

Чтение: как сделать гидравлический автоподъемник

Вы готовы строить? Давай начнем.

1. Автомобильный домкрат своими руками

Это один из лучших самодельных автоподъемников в нашем списке. Соорудить его не так-то просто и потребует большого мастерства. Он сделан из железа. К сожалению, этот проект «Сделай сам» не покажет вам подробно, как построить этот автомобильный домкрат, однако есть загружаемая 3D-модель, которая может вам помочь. Файл представляет собой 3D-чертеж автомобильного домкрата. Для просмотра файла вам понадобится Adobe Acrobat Reader. Как это работает? Этот домкрат работает, толкая с обеих сторон, поднимая среднюю часть, которая будет помещена под автомобилем.

Этот автомобильный домкрат или подъемник намного эффективнее обычных, однако процесс сборки может быть непростым. Если этот проект кажется вам слишком сложным, не стесняйтесь проверить другие простые проекты DIY ниже. Кроме того, вы можете показать эту 3D-модель мастеру на все руки, возможно, он сможет построить ее для вас. Однако это обойдется вам дороже.

2. Самодельный автомобильный подъемник

Вы когда-нибудь хотели починить свой автомобиль, но не имели достаточно денег, чтобы позволить себе автомобильный подъемник? Проверьте этот проект.В нем показано, как сделать самодельный автомобильный подъемник из материалов, которые, вероятно, лежат у вас на заднем дворе. Я очень рекомендую этот самодельный автомобильный подъемник людям, у которых нет много денег, чтобы сделать настоящий автомобильный подъемник или денег, чтобы арендовать его.

Взлом прост, все, что вам нужно сделать, это сложить много дерева на все четыре шины. Для этого вам понадобится автомобильный домкрат. Учебник подскажет, как правильно это сделать. Помните, что у этого есть свои риски, обязательно внимательно посмотрите видео, прежде чем приступить к созданию самодельного автомобильного подъемника.С помощью этого метода вы можете поднять любой автомобиль на 20 и более дюймов над землей, что довольно круто.

3. Автомобильная рампа для тяжелых условий эксплуатации своими руками

Вот еще один замечательный проект, который мне удалось найти. Процесс изготовления не из легких. Вам понадобится много стали. Я бы не советовал использовать дерево для строительства, фактор риска с деревом довольно высок и будет таким же сильным, как с металлом. Для этой конструкции пандусы изготовлены из уголкового железа 50x50x5 мм (мягкая сталь с L-образным профилем) и 16-миллиметровой ребристой арматуры.Есть четыре задние опоры, это опоры прицепа, которые можно приобрести на Amazon или в любом другом магазине.

Вам понадобится примерно 48 метров уголка или 8 х 6 метров. Полный учебник о том, как это было построено, доступен по ссылке ниже. Этот проект будет намного проще, если вы разбираетесь в металлообработке. Я настоятельно рекомендую этот самодельный автоподъемник как самый прочный. Риск должен быть очень низким, поскольку используется металл. Обязательно перепроверьте и трижды, прежде чем приступить к одному из них, любая ошибка может быть фатальной.

Подробнее: как определить, что зеленая фасоль испортилась

Нажмите для получения более подробной информации

4. Автомобильный подъемник за 80 долларов

Всего за 80 долларов вы можете приобрести этот автомобильный подъемник. Он сделан из дерева, он не такой высокий, как можно было бы ожидать, но такой высоты вполне достаточно. Вы должны строить этот пандус только для автомобилей, которые могут на него заехать. Автомобиль, который не может двигаться, не сможет попасть на этот пандус. За сборкой очень легко следить. Чтобы автомобиль мог въезжать на пандус, создатель скрепил куски 2″ x 4″ вместе, чтобы сформировать наклонный въезд на пандус.

Учебник даст вам представление о том, как построить свой собственный, создатель расскажет о том, как ему удалось достичь желаемой высоты. Вы можете сделать свою выше, если хотите. Он также показывает, как ему удалось сделать пандус нескользким. Я настоятельно рекомендую этот проект специалистам по деревообработке, которые хотят построить дешевый автомобильный подъемник с нуля.

Подробнее: как определить, что зеленая фасоль испортилась

Нажмите для получения более подробной информации

Во время исследования я нашел очень простой лайфхак, который может избавить вас от необходимости строить пандус для своей машины.Поднять машину домкратом несложно, но не у всех есть деньги на покупку дорогого домкрата, который поднимет машину очень высоко. Используя обычный автомобильный домкрат, вы можете добавить ему дополнительный подъем, используя дерево внизу. Я думаю, что это умная идея, которая понравится всем автовладельцам. У вас может быть два домкрата, один с дополнительным подъемником, а другой без.

Процесс изготовления автоподъемника своими руками начинается с просверливания монтажных отверстий в дереве. Убедитесь, что используете очень твердую древесину для этого проекта. Следующим шагом в процессе изготовления является добавление базового блока.Последним шагом является добавление большего дерева в качестве опорной пластины. Использование более крупного дерева в нижней части предотвращает раскачивание автомобиля при подъеме с домкрата. Я думаю, что это отличная идея, которую вы должны рассмотреть для своих потребностей в автомобильном подъемнике.

Нажмите для получения более подробной информации

6. Самодельный домкрат для автомобиля

Проводя исследование, я нашел еще один замечательный проект, который вы можете попробовать. В этом руководстве показано, как сделать самодельный домкрат для автомобиля, используя несколько инструментов и материалов, таких как металл, прочные гайка и болт и многое другое.К сожалению, в мастер-классе подробно не описано, как сделать самодельный домкрат. Тем не менее, видео должно дать вам представление обо всем, что вы должны сделать.

Подробнее: как пилить 2х4 циркулярной пилой

Я настоятельно рекомендую этот учебник для людей, которые разбираются в металлообработке. Сделать это должно быть легко. Поскольку этот самодельный домкрат для автомобиля сделан из металла, вам, возможно, не придется беспокоиться о том, что домкрат сломается при его проворачивании.

7.Недорогая автомобильная рампа своими руками

Это руководство предназначено для тех, кто хотел бы немного приподнять свои автомобили, чтобы, возможно, заменить масло или проверить наличие утечек. Это руководство покажет вам, как построить простой автомобильный пандус для подъема автомобиля. Для материалов вам понадобится 2 шт. Доски 2″x6″x4’. Процесс изготовления начинается с резки пиломатериалов, после чего вам нужно будет сбить их вместе.

Как я уже сказал, это простой автомобильный пандус, который каждый может сделать своими руками в кратчайшие сроки.Вы можете решить повысить свой уровень, это полностью зависит от того, чего вы хотите.

Подробнее: как определить, что зеленая фасоль испортилась

Нажмите для получения более подробной информации

8. Двухсекционная рампа для автомобиля своими руками

Один из крутых способов поднять автомобиль для ремонта или технического обслуживания — использовать пандус. Существует множество руководств, в которых показано, как строить пандусы, однако мы включили в наш список только лучшие из лучших. Этот проект потребует много материалов.Вам понадобятся 2 шт.: 2 x 8 x 12 футов, 45+ 2-дюймовых строительных шурупов с покрытием, строительный клей и 1 шт.: 2 x 4 x 6. Вам нужно будет разрезать древесину на разные размеры, руководство скажет вам, что сделать.

Далее вам нужно сложить и прибить вырезанные детали. Как работает эта рампа? В отличие от других пандусов, этот съемный, вам нужно будет проехать до самого верха, а затем отсоединить стек пандуса. Когда вы закончите работу с автомобилем, вы можете прикрепить стек рампы и выехать.Я думаю, что это фантастический проект. Это также очень легко сделать с материалами и инструментами в вашем распоряжении.

Подробнее: как определить, что зеленая фасоль испортилась

Нажмите для получения более подробной информации

9. Электрический ножничный домкрат, сборка

Вот еще один интересный проект, которым вы можете заняться в свободное время. Этот электрический ножничный домкрат не так-то просто сделать, но в конце концов оно того стоит. Для изготовления вам понадобится автомобильный моторчик стеклоочистителя на 12 В постоянного тока, металлическая деталь и старый автомобильный домкрат-ножницы.Из инструментов вам понадобится маркер, молоток, дрель и еще пара предметов.

Создатель не объясняет подробно, как он смог это сделать, но в видеоуроке показано все, что вам нужно знать. Процесс сборки начинается с проделывания отверстий в металлической детали для двигателя стеклоочистителя на 12 В постоянного тока. После этого вам нужно будет каким-то образом подключить мотор к ножничному домкрату. Некоторая сварка должна быть сделана и потребует сварочных инструментов. Пройдя этот урок до конца, вы получите потрясающий электрический ножничный домкрат.

Подробнее: как свести вокал в logic pro x

Самодельный подъемник для технического обслуживания автомобилей с маркировкой CE – Купить Гидравлический подъемник в ru.made-in-china.com

Описание продукта

Два пост подъема гидравлический автомобиль поднять прочный автомобиль подтяжки на продажу

2 Post Car Lift модель JTL-4000CM Подъемная мощность 4000 кг 4000 кг ВЫСОТА ПОДЪЕМА 1850 мм МИН.Высота 100 мм 100 мм 2560 мм 2560 мм Общая ширина 3280 мм высота лифта 3670 мм Время подъема ≤ 50s Время падения ≤ 50-е годы 22 кВт 2,2 кВт напряжение 220V / 240V / 380V / 415V Shall Standard ≤75DB Рабочий давление масла 18 MPA

Упаковка

Наш завод

Профиль компании

Компания

Yantai Jintuo Automobile Technology Co., ООО была основана в 1996 году и расположена в
городе Яньтай. Он специализируется на системе ремонта кузова автомобиля, автоподъемнике и шинном оборудовании с развитием технологий, разработкой продукции
, производством, продажей и обслуживанием.

Наша компания прошла сертификацию ISO9001, и наша продукция получила одобрение CE, теперь у нас есть несколько национальных патентов
, которые показывают, что у нас есть профессиональная команда R&D. Наша система ремонта кузова широко экспортируется
по всему миру и широко используется в различных отечественных и зарубежных ремонтных мастерских и на станциях технического обслуживания автомобилей 4S
.Мы уже несколько лет участвуем в отечественных выставках профессионального оборудования и глобальном ремонте кузовов
в Лас-Вегасе. Выставка оборудования (NACE) завоевала единодушную похвалу и сделала
всемирно известным производителем профессионального оборудования.

Добро пожаловать, вы выбираете бренд «JINTUO», Мы предоставим вам наше сердце.

Ч.З.В.

1. Вы торговая компания или фабрика?
Ответ: Мы фабрика. Мы производим этот полноразмерный ножничный подъемник на собственном заводе.

2. Есть ли у вашего подъемника сертификат?
Ответ: Наш подъемник сертифицирован CE и соответствует требованиям ISO.

3. Каково качество вашего лифта?
Ответ: Мы производим хороший лифт из хорошего материала, хороших компонентов и качественной сварки.

4. Какова наша цена?
Ответ: У нашего хорошего подъемника приятная цена, подъемник коммерческого класса.

5. Какая у вас гарантия?
Ответ: Для нашего подъемника гарантия на цилиндр 3 года, на подъемник 1 год гарантии.

6.Что делать, если подъемник не работает во время гарантии?
Ответ: Мы вышлем неисправную деталь бесплатно.

7. Вы поставляете установку?
Ответ: Мы проверяем каждый подъемник перед упаковкой и устанавливаем подъемник в основном перед упаковкой. У нас также есть руководство и видео для
.

8. Каков срок оплаты?
Ответ: Мы в основном принимаем T/T (депозит 30%, 70% перед отправкой), L/C, Paypal, кредитная карта доступна.



Автоподъемники/пандусы — простые уникальные запатентованные MR1 для механиков-любителей

На основе проверенного временем оригинального MR1 ® , разработанного Майком Доус, дипломированный инженер Кембриджского университета на пенсии (CEng/PE) и классический автомобиль. энтузиаст.Sealey теперь может предложить пересмотренный и обновленный MR1 с дополнительные функции безопасности, протестированные в Великобритании по строгим параметрам испытаний.

Новый MR1 ® запатентован EP, GB и США и до сих пор MR1 ®  Автомобильный подъемник.

Модель MR1 ® имеет максимальную грузоподъемность 3 тонны (3000 кг) в сочетании с общая колесная база 3000 мм (исходя из диаметра колеса и шины 600 мм) и с изменяемой колеей от 1360 мм до 1603 мм (на осевых линиях аппарелей) он будет вмещать широкий спектр транспортных средств.(Макс. вес одной оси 1800 кг)

В опущенном состоянии состоит из двух длинных неглубоких пандусов. поддерживается шарнирами на верхних концах. Жесткая подъемная балка соединяет нижнюю концы пандусов. Когда автомобиль поднялся по пандусам, подъемная балка, пандусы и автомобиль можно поднять вместе с помощью обычного тележки/домкрата, который в центральный зазор подъемной балки. Поднятые концы пандусов могут затем опираться на специально разработанные подставки и тележку и подъемная балка может быть удалена.

MR1 ®  это самый простой известный подъемник/рампа для подъема автомобиля. горизонтально на всех колесах. Это дает свободное пространство для работы под автомобиля и идеально подходит для использования в узком/низком гараже.

Преимущества нового Sealey MR1 ®

1. Безопасно и легко управляется одним человеком менее чем за 2 минут.

2. Легко въезжать по неглубоким (6 градусов) пандусам.

3. Поднимается на удобную и безопасную высоту для входа и выходя из машины.

4. Поднимается в горизонтальное положение и опускается одним нажатием тележка или напольный домкрат.

5. Возможность предоставить свободное пространство для работы под автомобиль и хорошая высота для работы сверху или внутри.

6. Отлично подходит для обслуживания автомобилей, ремонта, очистки, демонстрации, хранение автомобиля при ограниченном пространстве в гараже.

7. Регулируется по ширине автомобиля.

8. Низкие эксплуатационные расходы и долговечность.

9. Портативный, поэтому его можно легко перемещать внутри или снаружи помещения. гараж.

10. Легко собирается или разбирается для хранения или транспорт.

Будет ли мой гараж достаточно большим?

Чтобы определить, будет ли внутренняя длина вашего гаража разместить автомобиль на новом MR1, пожалуйста, прокрутите вниз до первого изображения габаритные размеры и учитывают носовой свес вашего автомобиля.

Внутренняя ширина вашего гаража не будет проблемой при условии, что у вас есть место для входа и выхода из автомобиля в гараже.

Рекомендуемая минимальная внутренняя высота вашего гаража высота вашего автомобиля плюс 500 мм (20 дюймов).

Чтобы сэкономить место в гараже, вы можете хранить свой автомобиль на подъемнике с пандусы подняты или опущены. При опускании ваш автомобиль будет припаркован на пологом уклон 6 градусов, что менее круто, чем многие дороги общего пользования или подъездные пути!

Однако, если вы хотите разобрать подъемник, это легко сделать. делать, а пандусы можно хранить сбоку или под машиной, если она имеет Дорожный просвет более 125 мм (5″).

Какие тележки/напольные домкраты и оси/домкраты нужны для стандартных подъемников?

Подкатной домкрат должен иметь минимальный вход в подушку домкрата высотой менее 100 мм и максимальной высотой подъема не менее 440 мм.Посетите наш веб-сайт, чтобы узнать о подходящих вариантах домкрата.

Как купить автоподъемник MR1 ® ?

Нажмите здесь , чтобы получить дополнительную информацию, актуальные цены и найти продавца.

5 распространенных ошибок при обслуживании автомобиля своими руками —

Если вы хотите взять обслуживание своего автомобиля в свои руки, подъемник — не единственное, что сделает процесс успешным. Вы всего лишь человек, поэтому вы обязаны делать ошибки, когда только начинаете, но избегание этих ошибок поможет вам начать с правильной ноги.

Недооценка себя

Есть любители автомобилей, которые хотят заниматься обслуживанием автомобилей своими руками, но не уверены, что справятся с этой задачей. Поначалу это может пугать, но вы не должны недооценивать свои способности еще до того, как начнете. Единственный способ узнать, подходит ли это вам, — это провести исследование, оценить свои ресурсы и довериться своим способностям.

Переоценка себя

С другой стороны, вы можете быть настолько готовы взяться за дело сразу, что рискуете совершить серьезные ошибки.Не начинайте работу над своим автомобилем, если вы не узнали достаточно о его конкретных потребностях и о том, как диагностировать его общие проблемы. От онлайн-форумов до социальных сетей есть ресурсы, которые вы можете использовать в своих интересах. Не бойтесь просить о помощи.

Неотслеживание деталей

Если вы забегаете вперед во время более интенсивной работы, вы можете в конечном итоге разобрать вещи, не приняв во внимание передовой опыт по их сборке. Подумайте о том, чтобы маркировать детали, которые вы удаляете, и тщательно отслеживайте каждое вносимое вами изменение.Это не только предотвращает ошибки, но и помогает вам свободно разбираться в механической конструкции вашего автомобиля.

Небрежное отношение к жидкостям

От моторного масла до охлаждающей жидкости, от трансмиссионной жидкости до тормозной жидкости, транспортное средство сильно зависит от жидкостей различных видов. Новички часто слишком небрежно относятся к их типу и качеству при работе со своими автомобилями. Замена и доливка жидкости являются очень распространенными формами планового технического обслуживания, поэтому обратите внимание на требования к жидкости для вашего автомобиля, как указано в его руководстве.

Недостаточное оснащение

Мало что может быть важнее, чем наличие правильных инструментов и оборудования. Вы можете быть склонны срезать углы, чтобы сэкономить деньги здесь и там, но лучше купить подходящие инструменты для работы, чем совершить ошибку, которая обойдется вам еще дороже при профессиональном ремонте. И последнее, но не менее важное: не стоит недооценивать то, что автоподъемник может сделать, чтобы радикально улучшить ваш опыт работы своими руками!

Качественный подъемник – одна из самых весомых покупок, которые вы можете сделать для своего гаража.В качестве инвестиции это поможет оптимизировать состояние и продлить срок службы вашего автомобиля на долгие годы. Свяжитесь с командой Lift King по телефону (403) 283-1020, и мы подберем лифт, который подходит именно вам!

Lift Stand Inc

СПЕЦИАЛЬНОЕ ОБЪЯВЛЕНИЕ

MyLiftStand.com сотрудничает с ETA Manufacturing (ETAMFG.com) для производства подъемных стоек для мировых рынков. Подъемные стенды впервые будут представлены на выставке SEMA Show в ноябре 2019 года.  SEMA Show — это ведущее в мире мероприятие, посвященное специализированной автомобильной продукции.Он собирает самые яркие умы отрасли и самые популярные продукты в одном месте, в конференц-центре Лас-Вегаса. Выставка SEMA 2018 привлекла более 70 000 покупателей в стране и за рубежом. Если вы посещаете SEMA, посетите нас на стенде 52200 павильона Performance. Подъемные стойки будут в наличии и готовы к отправке у дистрибьюторов, складов и розничных продавцов по всему миру в 2020 году.

С 1999 года ETA Manufacturing производит продукцию под частными торговыми марками для крупных брендов по всему миру.Сегодня завод расположен на 50 акрах с 1,6 миллионами квадратных футов, предназначенных для производства. Металлофабрика занимает площадь в 340 000 квадратных футов. MyLiftStand.com с гордостью предлагает ETAMFG.com эксклюзивные права во всем мире на производство и продажу наших защищенных патентом подъемных стоек дистрибьюторам и розничным торговцам автомобильными инструментами по всему миру.

ОТЗЫВЫ

Я купил у Билла 4 подъемные стойки для моей Vette 2013 года. Я изучил продукт и посмотрел видео.Еще больше впечатлился, когда их получил. Я сварщик реактивных двигателей и различных компонентов газотурбинных двигателей около 40 лет. Работали двигатели космических шаттлов НАСА, работали ремонтные станции FAA вдоль восточного побережья. Поэтому, когда я вижу этот продукт, я очень впечатлен его подгонкой, отделкой, качеством и особенно сварными деталями. Они превзошли мои ожидания относительно того, что я собирался получить. Они работают безупречно и очень пуленепробиваемы. Я мог бы продолжать и продолжать, но позвольте мне сказать, что эти подъемные стойки — бомба для лучшего подъемного устройства.Спасибо!

— ЭД Д’АМАТО

*****

Недавно я смог воочию убедиться, как широко используются эти подставки. Для большинства мастеров своими руками это того стоит, если вы проделаете обширную работу внизу.

У меня есть бизнес по ремонту мобильных автомобилей, и недавно я смог полностью использовать их набор. Мы с одним джентльменом использовали набор, чтобы вытащить коробку передач из рабочего фургона E350. Он купил восстановленный блок, и мы сделали прямой обмен. С трибунами мы смогли это сделать всего за несколько часов.Достаточно высокий фургон и трансмиссионный домкрат упростили эту работу.

На домкратах было бы гораздо сложнее, потому что вам нужно было бы поднять фургон очень высоко, чтобы компенсировать высоту трансмиссии, установленной на домкрате, и тогда вы все еще не поднимаетесь с самой нижней точки. Мой друг и я вытащили коробку передач из C240 ​​4 Matic 2005 года, используя стандартные домкраты, и она была намного плотнее, и работа заняла больше времени.

— МАРК СМИТ

*****

Эти подставки — лучшее, что есть со времен самого автомобиля.Само собой машина не собирается скатываться. Любой, кто их использует, должен иметь достаточно здравого смысла, чтобы поставить машину на стоянку или включить аварийный тормоз. Стойки не предназначены для использования на разной высоте. Все они должны быть установлены на одной высоте.

На каждом конце трибун в верхней части сформированы квадратные обочины, поэтому при правильном использовании автомобиль не скатится. Их быстро и удобно использовать как при подъеме 8 дюймов под шиной, так и при высоте 14 дюймов под шиной. в отличие от стандартного 4-х стоечного подъемника, все находится в пределах досягаемости под автомобилем, так как на пути нет пандусов.Гидравлический или воздушный домкрат X-типа пугает меня до смерти. Мы чувствуем себя намного безопаснее под автомобилем на этих подставках, чем на обычных подставках, потому что все шины находятся на одинаковой высоте. Мы считаем, что это намного безопаснее, чем резиновые или алюминиевые пандусы, и у вас гораздо больше места для катания под автомобилем.

— NORMANBill-

*******

Bill-
Я получил подъемные стойки, и они были в отличном состоянии. Я попробовал их сегодня вечером, и я совершенно поражен тем, насколько они просты в использовании и насколько безопасным, по моему мнению, является ваш дизайн.Спасибо, и я думаю, что вы действительно должны преуспеть с этим дизайном. Я собираюсь показать их нескольким друзьям и уже отправил их фотографии моему зятю в Меса, Аризона. Если мы все будем распространять доброе слово, возможно, у вас получится еще лучше. Спасибо еще раз.

Билл
Уильям Бундшу

*******

Небольшое замечание после приятного лета. Прошлым летом я проводил каждую свободную минуту на своей машине и под ней и просто хотел от души поблагодарить вас за ваши стенды.Мой сын и внуки находились под машиной, и никому из нас никогда не приходилось беспокоиться о своей личной безопасности. Еще раз спасибо,

Уильям Бундшу

******

Товар прибыл сегодня и в отличном состоянии.
Это выдающийся продукт, который хотелось бы заказать 2-й набор.
Отличный дизайн и интуитивно понятное управление.
Очень впечатлен качеством сборки!
1 сентября 2015 г. P.M. Villafañe”

*******

Если вам нужна характеристика, проверьте свои записи.Я купил две пары год назад. Пожалуйста, не стесняйтесь использовать мое мнение по своему усмотрению.

РЛХ

У меня уже около года есть и я использую две пары подъемных стоек, и теперь я могу дать точную оценку этого продукта. Я купил эти подставки, чтобы получить достаточный зазор для комфортной работы под моим C3 Corvette с четырехколесным ходовым колесом. Этот продукт прочный. Очевидно, что невозможно выполнить ремонт колеса без кузова, но если вы работаете с другими частями трансмиссии, выхлопной системы или с восстановлением рамы и кузова, у вас будет достаточно места для работы.Единственное отклонение, которое я использую от рекомендаций производителя, заключается в том, что я использую два напольных домкрата, чтобы поднимать автомобиль одновременно. Сначала перед, а потом зад. Некоторые будут жаловаться, что это чрезмерно, и, возможно, так оно и есть. Теперь у меня нет опасений, реальных или воображаемых, что искажение рамы произойдет на любом автомобиле, на котором я работаю с цельным или полным кадром. Я только хочу, чтобы крупный поставщик взял его продукт. Я боюсь, что такой продавец ухудшит качество того, что он продал мне. Вы получаете то, за что платите, и на данный момент этот продукт работает для меня очень хорошо.

Рэнди Хинан

******

Общество скорости Facebook

Купил такие, отличные. Гораздо безопаснее, чем домкраты, и подъем в два раза выше пандусов. Шины не выкатываются из платформы

Кристофер Холлоуэй

******

Это отличный Билл. Большое спасибо. Если вы когда-нибудь будете искать инвесторов, меня это может заинтересовать, а я очень осторожный парень, у которого почти нет инвестиций!

******

Эй, Билл, трибуны отлично сработали.Я только что получил возможность загрузить фотографии в Интернете. Извините за плохое освещение в гараже. Пришлось использовать точечный свет.

******

Привет Билл,

Мне еще не приходилось их пробовать, но они потрясающего качества и посадки. Я занимаюсь сваркой хот-родов, мастером, сварщиком, машинистом и плотником, который все это видел, и я очень впечатлен. наткнулся на них на YouTube более года назад, провел много исследований и выбрал вашу идею как наилучшее решение для моих нужд.. Я уже отправил ссылку нескольким друзьям, и, надеюсь, они избавятся от денег в вашем направлении. Через несколько недель я закажу еще одну пару, чтобы завершить свой набор.. Очень хорошая работа !!!! Еще раз спасибо, Билл.. Желаю вам отличного Нового года!
МИР,
МАРК М.

******

Не фанат дюжины Шеви….. но мне очень нравятся твои стойки! Я привариваю соединители подрамника… друг одолжил мне свой набор твоих подставок. Вау, они хороши, поднимают машину, но держат нагрузку на подвеску, очень приятно!

Алекс

Стойки для подъема восхитительны и действительно стоят ожидания.Нижняя настройка — 8 дюймов, высокая настройка — 14 дюймов. Очень прост в использовании. Мне нравится, что они немного скользят по гладкому полу гаража, поэтому автомобиль правильно устанавливается после домкрата, и это абсолютно бесценно, иметь возможность поднимать и опускать переднюю / заднюю или обе части автомобиля в середине проекта менее чем за два. минут. Я только что установил заголовки CSL и европейские кошки на свое купе M, и по этой причине мне очень понравились подъемные стойки — много движения вперед и назад между верхом и низом моторного отсека.
Они довольно много для того, что они есть, но после их получения я не мог быть счастливее.
Это сделало заголовки намного более безболезненными. Возможность опустить машину, чтобы получить доступ к верхней стороне, и поднять ее обратно всего за пару минут, если я понял, что мне нужно вернуться вниз на минуту, была такой приятной возможностью. Также хорошо для более заурядных вещей. Пару месяцев назад во время моего ежегодного осмотра ZHP у меня было более чем достаточно места, чтобы кататься на тележке внизу с моим планшетом.Это отличный компромисс, если у вас нет места для подъемника… или если ваша жена считает, что подъемник — это излишество для механика-любителя. Больше всего мне нравится то, насколько безопасно я чувствую себя под ними. Подставки для домкрата вполне приемлемы при правильном использовании, но всегда кажется, что есть небольшой шанс, что машина может оторваться от них. С подъемными стойками автомобиль практически стоит на земле… всего на 14 дюймов выше.

Привет Билл,

Они пришли вчера и они замечательные. Я приложил пару фотографий, и задние шины, похоже, просто подходят.Большое спасибо за такой отличный продукт!

Брент

Привет, Билл!

Хотел еще раз сказать спасибо за подъемные стойки. Мне они очень понравились, и они делают работу с моим 911 намного проще и приятнее!

Привет!

Марка
Денвер, Колорадо

.
