выбор и установка своими руками

Дифференциал представляет собой устройство, придуманное специально для передачи так называемого крутящего момента от автомобильного двигателя к его колёсам с помощью элементов трансмиссии. Свободный дифференциал, устанавливающийся на машины при сборке на заводе-изготовителе, при пробуксовке одного из колёс не может воздействовать на второе. Достигнуть различных скоростей движения колёс, когда это бывает необходимо (например, в условиях плохих, как правило, грунтовых дорог), может помочь блокировка дифференциала. Она увеличивает крутящий момент на одном из колёс, обычно на том, где сцепление с дорогой лучше. Для достижения такого результата применяется самоблокирующийся дифференциал. Альтернативным вариантом может служить принудительный способ блокировки. Важно понять, стоит ли ставить самоблокирующийся дифференциал на Ниву, что это даст машине и как выполнить работы по монтажу устройства.

Содержание

• Зачем нужен самоблок на Ниву
• Виды механизмов
• Характеристики и правила выбора
• Плюсы и минусы установки дифференциала на Ниву
• Инструкция по монтажу самоблока своими руками

Вернуться к оглавлению

Зачем нужен самоблок на Ниву

Присутствие в авто полного привода далеко не всегда придаёт ему статус вездехода. Иногда из-за особенности своей конструкции автомобили, предназначенные для движения по бездорожью, могут оказаться в ловушке размытых дорог. Самоблокирующийся дифференциал — важная составляющая машины, если водитель планирует использовать свою Ниву для передвижения в условия плохих дорог.

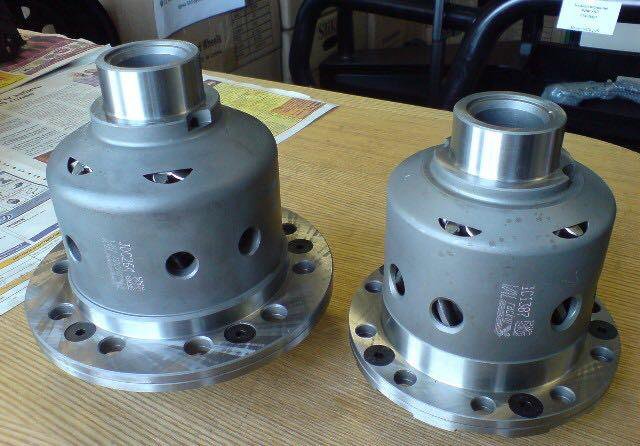

Что же представляет собой самоблок, или дифференциал повышенного трения? Это устройство, обеспечивающее блокирование колёс, причём автоматически, в нужный момент времени. Он является промежуточным вариантом между полной блокировкой и свободным дифференциалом. Самоблок соединяет в себе возможности обоих этих устройств.

Вернуться к оглавлению

Виды механизмов

Можно выделить две основные разновидности самоблокирующихся дифференциалов, включающих в себя ещё несколько подвидов. Первый тип — устройства, блокирующиеся в зависимости от угловых скоростей на осях автомобиля. Они могут быть:

• дисковые;
• с вязкостной муфтой;
• с электронной блокировкой.

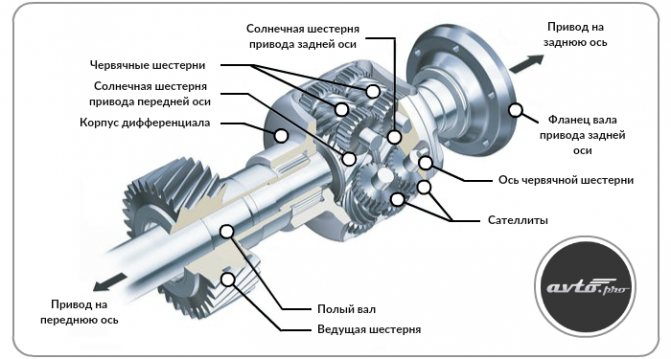

Второй тип — механизмы, блокирующиеся в зависимости от крутящих моментов на осях. К ним относятся червячные дифференциалы.

Различают также межосевой и межколесный дифференциалы. Они предполагают распределение крутящего момента между осями и колёсами соответственно. В зависимости от момента распределения, приходящегося на оси либо на колёса, выделяют симметричные и несимметричные разновидности механизмов. На автомобилях, называемых полноприводными, монтируются сразу три типа дифференциалов: два из них являются межколесными, а один — межосевым.

На Ниву есть возможность установить электронный, механический (представляет собой обычный механизм, комбинированный с вязкостной муфтой), пневматический дифференциалы.

Весьма большим преимуществом обладает электронный самоблок. Для его применения достаточно нажать кнопку. Он работает в автоматическом режиме, но только когда автомобиль едет на определённой скорости, которая ниже порогового значения. Система отключается при достижении скорости, являющейся больше установленной.

Пневматический дифференциал представляет собой механизм, устанавливающийся на два моста. Преимуществом является компактность. В своей работе использует пневмосистемы.

Механический самоблок является наиболее простым по своей конструкции, он дешевле пневматического и электронного устройств. Механизм представляет собой две полуосевых и две распорных муфты, штифты и пружины. Довольно надёжная конструкция, несмотря на простоту.

Вернуться к оглавлению

Характеристики и правила выбора

Выбор самоблокирующегося дифференциала обуславливается моделью автомобиля, условиями его эксплуатации, стилем вождения и многими другими параметрами. Например, шариковый дифференциал увеличивает нагрузку на рулевое управление, что фактически меняет стиль вождения того, кто находится за рулём. В основном это ощущается при выполнении разворотов и поворотов, но может повлечь за собой поломки комплектующих трансмиссии.

Если правильно подходить к выбору самоблока, то необходимо учитывать, на какую ось автомобиля будет устанавливаться механизм, так как количество шлицов у различных моделей разное — двадцать два или двадцать четыре.

Маркировка на упаковке устройства подскажет, можно ли его использовать для данной марки авто. Коэффициент блокирования также бывает разным: например, 0.5 или 0.7. Данные числа демонстрируют величину передачи крутящего момента. Что выбрать — решать водителю.

Вернуться к оглавлению

Плюсы и минусы установки дифференциала на Ниву

Если сравнивать самоблок и стандартный дифференциал Нивы, то можно выявить отрицательные и положительные стороны замены последнего. Сначала о преимуществах:

1. Повышает возможности проходимости машины, делает её пригодным для передвижения по крутым, скользким и неровным участкам дороги.
2. Монтируется вместо родного дифференциала и не изменяет конструкцию автомобиля. Лучше проводить установку в автосервисе, но довольно легко сделать это и самому.
3. Полный дифференциал работает автоматически во время процесса движения, не требуя дополнительных действий и какой-либо подготовки водителя.

Теперь о недостатках установки механизма:

1. Становится более тугим руль, что потребует от того, кто за ним сидит, дополнительных усилий при вождении.
2. Срок службы короче, чем у дифференциала, поставленного на автомобиль заводом.
3. Немного видоизменяет управление машиной при поворотах, не даёт абсолютную гарантию блокировки, впрочем, как и стандартный механизм.

Различные модели самоблокирующихся дифференциалов имеют свои нюансы, которые в немалой степени зависят от изготовителя, новизны разработки, используемых комплектующих.

Вернуться к оглавлению

Инструкция по монтажу самоблока своими руками

Чтобы установить на Ниву самоблокирующийся дифференциал, необязательно обращаться в автосервис.

Это вполне реально сделать и своими руками при условии, что человек неплохо разбирается в устройстве автомобиля. Вид дифференциала и место его установки особого значения не имеют.

Для начала нужно определиться с местом выполнения работ, оно должно быть достаточно просторным. С помощью нескольких домкратов понадобится поднять Ниву на вес, произвести демонтаж колёс, затем слить машинное масло из корпуса редуктора в какую-либо ёмкость и снять привод ведущего моста. Для этого достаточно накидным ключом отвернуть все гайки крепления передней крышки к картеру редуктора, снять крышку и прокладку.

Теперь необходимо надёжно и качественно провести операцию по демонтажу полуосей, что без специального съёмника сделать весьма трудно. Металл зажимается на поворотных шлицах, что требует прикладывания больших усилий, которых хватит не у каждого человека. Демонтаж полуосей проводится следующим образом:

• Откручиваются все гайки болтов на пластине крепления подшипника полуоси.
• Фиксируется тормозной механизм. Это можно сделать с помощью болтов или проволоки. Если механизм не закрепить, тормозные трубки могут оторваться.
• Снимается сама полуось. При достаточной сноровке это можно сделать руками, но лучше с помощью съёмника.

Затем необходимо поменять подшипники. Для этого потребуется гидравлический пресс. Он поможет обеспечить посадку обоймы на вал, причём с довольно-таки высокой точностью. Для замены необходимо:

• Отвернуть гайку подшипников ступицы и вынуть втулку. Отвернуть гайку крепления рычага к поворотному кулаку.
• Вынуть ступорную пластину и отвернуть рычаг от поворотного кулака.
• Отсоединив все крепления, разъединить кулак и ступицу с тормозным диском. Вынуть подшипник, предварительно зажав поворотный кулак в тиски. При сборке подшипник одевается с помощью пресса.

После того как при помощи специальных шайб с переменной толщиной будет выполнена регулировка зазоров в главной передаче, можно начинать сборку узла. Регулировку зазоров выполнить довольно сложно, да и специальное оборудование понадобится, но для обеспечения точности можно использовать безмен. Для работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой закрепить за весы. Потянув устройство в намотке, нужно будет зафиксировать момент проворачивания.

Для того чтобы обеспечить правильную работу редуктора, перед сборкой половин обычно проводится герметизация деталей. При ее отсутствии возможно появление неисправностей в процессе эксплуатации, а также выход определённых запчастей из строя. После нанесения герметика нужно подождать некоторое время, чтобы он застыл. Затем следует залить новое масло в корпус редуктора. Все уплотнительные соединения, которые были повреждены при демонтаже, а также те из них, которые носят следы протекания масла, необходимо полностью заменить на новые. Теперь можно приступать к сборке всех механизмов в обратном порядке.

После завершения всех действий по замене и установке деталей обязательно нужно проверить работу устройств, обеспечивающих торможение автомобиля. Их неисправность может повлиять на безопасность дорожного движения.

Целесообразность такого действия, как блокировка дифференциала на Ниву, зависит от того, зачем она нужна водителю. При необходимости передвижения по труднопроходимым участкам она понадобится. Если же автолюбитель намерен ездить по нормальной асфальтной дороге, то ставить на Ниву самоблокирующийся дифференциал вряд ли стоит. Какой именно самоблок выбрать и куда его поставить, зависит от предпочтений водителя.

Часто задаваемые вопросы — AVT Автоград технолоджи Изготовление автомобильных деталей

Дифференциал повышенного трения — деталь автомобиля предназначенная сделать автомобиль более выносливой, повысит проходимость на бездорожье и управляемость на обычном покрытии. Десять сателлитов, установленных в самоблоке, равномерно распределяют и снижают наргузку на данный узел.
Блокировка дифференциала — главное направление, а не дороги
Самый верный способ, который повышает проходимость колесных машин — это блокировка дифференциала. Если вы хотите использовать Ваш автомобиль на бездорожье, либо просто улучшить проходимость, то установите самоблокирующийся дифференциал. В данном разделе мы отвтим на часто задаваемые вопросы.

Что такое блокировка дифференциала?

Когда Ваш автомобиль движется по неровной дороге, либо поворачивает, на детали трансмиссии действует дополнительная нагрузка. Это происходит за счет различия проходимого пути ведущими колесами, что приводит к ухудшению управляемости и дополнительному износу деталей. Раньше, когда дорог практически не было, а скорости были весьма незначительными, данная проблема не волновала водителей.

Со временем как развивались скорости, совершенствовались технологии, так же возникла потребность улучшать ведущее колесо. Основным изобретением стал дифференциал — планетарный механизм, благодаря которому крутящий момент равномерно распределялся между полуосями, что позволяло колесам вращаться с разной скоростью. Дифференциал с правился со своей задачей, автомобили стали более устойчивыми и легче управлялись. Но проходимость стала хуже, поскольку крутящий момент задавало колесо, которое хуже сцеплялось с дорогой. Другими словами когда одно пробуксовывало, другое колесо просто останавливалось.

Использование ручной блокировки дифференциала не решило проблемы в корне, так как водителю приходилось лично заниматься включением и выключение блокировки дифференциала. В связи с этим возникла потребность изобрести самоблокирующийся дифференциал. Различные конструкции дифференциала повышенного трения, помогают компенсировать ошибки в управлении, при этом блокировка межосевого дифференциала не требуют от водителя дополнительных действий.

Что такое натяжение и как его выбрать?

Чтобы выровнять срабатывание блокировки, устанавливается муфта предварительного натяжения. Величина натяжения определяет минимальный крутящий момент действующий на колесо. Чем больше значение натяжения самоблока, тем лучше автомобиль проходит бездорожье. Меньшее значение натяжения — помогает проходить резкие повороты. Натяжение самоблокирующиегося дифференциала устанавливают от 1 до 10 кгс.м., в зависимости от пожелания заказчика. Установить оптимальную величину предварительного натяжения на самоблокирующийся дифференциал могут только специалисты производства. Получить рекомендацию о натяжении, можно обратившись к менеджерам компании.

Какое масло использовать?

При установке самоблокирующегося дифференциала АВТ, рекомендуется использовать масло, характеристики и параметры которого указаны в руководстве по эксплуатации автомобиля. С учетом температурных значений региона, где будет использоваться автомобиль.

Если конкретных рекомендаций от производителя нет, то за основу берутся рекомендации производителя масла. В редукторе моста рекомендовано использовать масло со следующими классами вязкости: SAE 75W90, 80W90, 85W90, 75W140 и групп API GL-5. В механических коробках передач, масло с классом вязкости:SAE 75W90, 80W90, 85W90 и групп API GL-4, API GL-4/5.  Так же наиболее эффективно использовать специальные трансмиссионные масла для самоблокирующихся дифференциалов LSD — limited slip differential.

Как часто нужно менять масло?

Замена масла в трансмиссии проводится в соответствии с рекомендациями завода производителя автомобиля, либо масла. Если Ваш автомобиль долго не эксплуатировался, то замена масла проводится не реже одного раза в год, в соответствии с регламентом обслуживания. Если автомобиль часто используется в экстремальных условиях, такие как брод, болота, грязь и другие, где есть вероятность попадания влаги в редуктор, необходимо следить за состоянием масла. В случае попадания воды, нужно обязательно заменить масло!
Использовать антифрикционные присадки ЗАПРЕЩЕНО!!!

Что такое блокируемый дифференциал

Если вы только начинаете знакомиться с владением внедорожниками, то, вероятно, заметили, что здесь есть чему поучиться. Так много потенциальных модификаций и обновлений 4X4, которые нужно рассмотреть, и советы по обслуживанию, которые нужно переварить.

Вот почему лучше не торопиться и сосредоточиться на каждой части головоломки по отдельности, прежде чем понять, как все это сочетается в чудесной конструкции, которая является вашим 4X4 зверем. Сегодня мы сосредоточимся на блокировке дифференциалов.

Основы

В стандартной комплектации большинство автомобилей будут оснащены стандартным открытым дифференциалом, который работает, передавая мощность от двигателя на ось, при этом колеса, испытывающие наименьшее тяговое усилие, получают наибольшую мощность.

Этого вполне достаточно для большинства полноприводных автомобилей, но мы не говорим здесь о полноприводных автомобилях.

Что такое блокируемый дифференциал?

По сути, это дифференциалы, которые позволяют обоим колесам вращаться с одинаковой скоростью и могут быть установлены как на переднюю, так и на заднюю оси.

Блокируемые дифференциалы важны для полноприводных автомобилей, потому что, в то время как открытый дифференциал передает всю свою мощность на колесо, испытывающее наименьшее сопротивление, блокируемый дифференциал передает одинаковую мощность на все колеса. Это означает лучшую тягу и лучшую производительность.

Представьте, что вы едете по каменистой тропе, и одно колесо болтается над насестом, при открытом дифференциале вся мощность будет передаваться на болтающееся колесо, а колесо на земле вообще не будет двигаться. Вот, вкратце, почему вы не едете на полноприводной машине по бездорожью.

Блокировка дифференциала бывает двух видов: полностью блокируемая и самоблокирующаяся. Первый обеспечивает более высокий уровень контроля, тогда как второй, как следует из названия, представляет собой дифференциал, который уменьшает проскальзывание за счет частичной блокировки и чаще используется на дороге.

Полностью блокируемые дифференциалы позволяют водителю переключаться между открытым и заблокированным положением на лету. Эти шкафчики работают либо с помощью компрессора для блокировки дифференциала нажатием кнопки, либо с помощью тросовой системы, подключенной к электромагниту внутри шкафчика. Этот вариант, также известный как «ручные» шкафчики, подойдет, если вы серьезно относитесь к бездорожью.

Выбор полностью блокируемых дифференциалов дает очевидные преимущества, и они могут изменить правила игры в сложных ситуациях. В то время как некоторые производители устанавливают дифференциалы повышенного трения на полноприводные автомобили, их преимущество на бездорожье ограничено незначительным по сравнению с дифференциалами ARB Air Lockers или Harrop E-Lockers.

Преимущества

Блокируемый дифференциал имеет следующие преимущества:

1. Равномерное распределение мощности на колеса улучшает сцепление с дорогой.
2. Может устанавливаться на переднюю ось, заднюю ось или обе оси.
3. Активируется нажатием кнопки.
4. Водитель получает немедленную и очевидную выгоду от вождения по бездорожью, обеспечивая более безопасное и уверенное движение с меньшим риском застревания.
5. Полезно для различных типов пользователей — коммерческих, лесных, спасательных, участников соревнований и даже владельцев караванов, поскольку они могут увязнуть, пытаясь буксировать через мокрый или грязный кемпинг.

Вообще говоря, для тех, кто планирует заниматься серьезными делами, нет никаких недостатков, особенно если вы выберете выбираемую электронную модель, такую ​​как Harrop ELockers или ARB Air Lockers на базе воздушного компрессора. Это обновление, за которое вы будете ругать себя за то, что не инвестировали в него раньше, может по-настоящему раскрыть потенциал вашего 4X4.

OSGiken самоблокирующиеся дифференциалы — Spacershop

Характеристики дифференциала OSGiken

Дифференциал OSGiken имеет ряд особенностей, которые делают его лучше других, несмотря на то, что на рынке уже есть много дифференциалов отличного качества.

1. это единственный дифференциал, который не имеет ограничения на максимальный процент блокировки. Он может заблокировать до 100% . Что это значит? Это означает, что если в крутом повороте колесо приподнимается, то весь крутящий момент переходит на колесо, имеющее сцепление с дорогой.
2. это единственный дифференциал, который не имеет противопоказаний герконовых дифференциалов. Не издает неприятных звуков и не заставляет прыгать  при резких маневрах и нормальной езде, почему на низких скоростях ведет себя как открытый дифференциал . Это стало возможным благодаря особой запатентованной OSGiken конструкции внутренних компонентов.
3. га очень низкий износ , настолько низкий, что это больше не является типичной проблемой для дифференциалов с ограниченными листами, которые в OSGiken устарели. Обычно мы думаем, что листовые дифференциалы имеют интенсивную, но короткую жизнь: они заставляют машину двигаться очень хорошо, но вы всегда готовы их открыть. В OSGiken такого нет: видны следы износа после 150 000 км использования. Как это возможно? Благодаря тому, как он спроектирован и как он построен:
   • Все детали изготовлены из специальных высокопрочных и кованых стальных сплавов.
   • Диски изготовлены из стали, обработаны и окончательно отшлифованы одновременно с обеих сторон, чтобы обеспечить идеальную плоскостность с очень жесткими допусками.
   • Все компоненты проходят термическую и химическую обработку для обеспечения максимальной долговечности.
4. Ее прогрессивность е предсказуемость  в блокировке делает вождение в поисках времени круга проще и приятнее, а также безопаснее в условиях плохого сцепления (грязь, дождь…).
5. и настраиваемый во многих аспектах: предварительная нагрузка, рампы, прогресс блокировки. Отчасти это уже возможно без покупки дополнительных компонентов.

Система встречного предварительного натяга Superlock для низких скоростей

Система Superlock представляет собой запатентованное изобретение  OSGiken, которое служит для отмены предварительного натяга, вызванного дисковыми пружинами, но только на низких скоростях и малых нагрузках.
