Ручная коробка передач: запуск, трогание, переключение передач и торможение на МКПП

Содержание

Как работает коробка механика (МКПП): Устройство и разновидности

В устройстве любого автомобиля имеется коробка передач. Она бывает нескольких типов. Это вариатор, автомат, робот, механика. Последняя является наиболее старой, так как применялась на авто более 100 лет назад. Эта КПП имеет простое устройство и популярная по сей день. Как работает механическая коробка передач и как она устроена, рассмотрим далее в статье.

Виды МКПП

Существует несколько видов МКПП по числу ступеней:

  • Четырёхступенчатая.
  • Пятиступенчатая.
  • Шестиступенчатая.

Читайте также: Как работает двигатель внутреннего сгорания

На легковых авто сегодня популярны 5- и 6-ступенчатые механические трансмиссии. На коммерческом транспорте используются МКПП с числом ступеней до 8. Также МКПП делится на два вида в зависимости от числа валов:

  • Двухвальные. Применяются на переднеприводных авто (преимущественно легковых).
  • Трёхвальные. Используются на заднеприводных легковых авто и на коммерческом транспорте.

Устройство

В конструкцию МКПП входят:

  • Первичный и вторичный вал.
  • Промежуточный (присутствует только на трёхвальных КПП).
  • Шестерни вторичного и первичного вала.
  • Картер.
  • Синхронизаторы (о них поговорим отдельно).
  • Узел выбора передач.
  • Дифференциал.
  • Главная передача.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону.

Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 1200 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Изображение взято с сайта carnovato.ru

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

  • Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
  • Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
  • Муфта выравнивает обороты вала и используемой шестерни.
  • Муфта входит в зацепление с шестерней КПП.
  • Вращательный момент передается от первичного на вторичный вал трансмиссии.
  • Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

  • Ведущий (он же первичный).
  • Ведомый (иное название – вторичный).
  • Промежуточный.

Первичный соединен с узлом сцепления. Энергия от него передается на промежуточный посредством определенной шестерни. Ведущий и промежуточный вал всегда находятся в зацеплении. Промежуточный находится параллельно относительно первичного. Ведомый установлен на одной оси с первичным. В устройстве КПП имеется упорный подшипник. Элемент установлен на ведущем валу, в который входит вторичный. Шестерни первичного при этом могут свободно вращаться, поскольку они не закреплены жестко. Шестерни вторичного вала МКПП взаимодействуют с шестернями промежуточного постоянно. Это значит, что на «нейтралке» вращательный момент от первичного вала идет на промежуточный, а затем на шестерни вторичного. Но автомобиль не совершает движения, так как шестерни КПП не закреплены и вращаются свободно.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

  • Рычага.
  • Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Читайте также: Как работает сцепление в автомобиле

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

  • Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
  • Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
  • Шестерня вторичного вала МКПП блокируется.
  • Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

Понравилась статья? Поделитесь в соц. сетях:

Механическая коробка передач — Manual transmission

Тип трансмиссии, используемой в автомобилях

Механическая коробка передач для полноприводного автомобиля — вид со стороны двигателя Внутреннее устройство механической коробки передач для переднеприводного автомобиля

Механическая коробка передач (также известные как механическая коробка передач , сокращенно МП , а также иногда называемый стандарт передачи в США) является мульти-скорость двигатель транспортного средства системы передачи , в котором переключение передач требует драйвера для ручного выбора передач пути приведения в действии механизма палка и сцепление (обычно это ножная педаль для автомобилей или ручной рычаг для мотоциклов).

Ранние автомобили использовали механические коробки передач с скользящей сеткой и до трех передаточных чисел. С 1950-х годов механические коробки передач с постоянным зацеплением становятся все более обычным явлением, и количество передаточных чисел увеличилось до 5-ступенчатых и 6-ступенчатых механических коробок передач для современных автомобилей.

Альтернативой механической коробке передач является автоматическая коробка передач; распространенными типами автоматических трансмиссий являются гидравлическая автоматическая трансмиссия (AT), автоматизированная механическая трансмиссия (AMT), трансмиссия с двойным сцеплением (DCT) и бесступенчатая трансмиссия (CVT).

В качестве альтернативы, существуют более старые полуавтоматические (в частности,

механические без сцепления ) трансмиссии , которые основаны на конструкции обычной механической трансмиссии с переключателем передач и механически аналогичны обычной механической трансмиссии, и управление и ввод со стороны водителя по-прежнему необходимы для ручное переключение передач, как в стандартной механической коробке передач, но система сцепления полностью автоматизирована , а механическое соединение для педали сцепления полностью заменено исполнительным механизмом или сервоприводом и датчиками , которые автоматически управляют системой сцепления при движении водителя. переключение передач, устраняя необходимость в физической педали сцепления. Любая трансмиссия, которая частично управляется автоматически (обычно сцепление) и частично управляется вручную (рукой или ногой), считается полуавтоматической. Другие конструкции полуавтоматических трансмиссий были основаны на стандартных гидравлических автоматических трансмиссиях , а не на традиционной механической трансмиссии.

Обзор

Работа 4-ступенчатой ​​механической коробки передач Несинхронная «аварийная» коробка передач; с раздвижной сеткой . Используется в старых автомобилях. 1936 фильм автомобильной коробки передач

Механическая коробка передач требует, чтобы водитель управлял рычагом переключения передач и сцеплением для переключения передач (в отличие от автоматической или полуавтоматической коробки передач , где одна из этих функций (обычно сцепление) или обе эти функции автоматизированы ). Большинство механических трансмиссий для автомобилей позволяют водителю в любое время выбрать любое передаточное число, например, переключаться со 2-й на 4-ю или с 5-й на 3-ю передачу. Однако последовательные механические трансмиссии , которые обычно используются в мотоциклах и гоночных автомобилях , позволяют водителю выбирать только следующую более высокую или следующую более низкую передачу.

В автомобиле с механической коробкой передач маховик прикреплен к коленчатому валу двигателя , поэтому он вращается с частотой вращения двигателя. Муфта находится между маховиком и входным валом трансмиссии, контролируя, подключена ли трансмиссия к двигателю ( сцепление включено — педаль сцепления не нажата) или не подключена к двигателю ( сцепление выключено — педаль сцепления нажата. ). Когда двигатель работает и сцепление включено (т.е. педаль сцепления поднята), маховик раскручивает диск сцепления и, следовательно, трансмиссию.

Конструкция большинства механических коробок передач для автомобилей заключается в том, что передаточные числа выбираются путем фиксации выбранных зубчатых пар на выходном валу внутри трансмиссии. Это принципиальное отличие от типовой гидравлической автоматической трансмиссии , в которой используется планетарная (планетарная) конструкция, и гидротрансформатора . Автоматическая трансмиссия, которая позволяет водителю управлять выбором передачи (например, подрулевыми переключателями или положением «+/-» на селекторе передач), называется механической трансмиссией и не считается механической трансмиссией. Некоторые автоматические трансмиссии основаны на механической сборке и внутренней конструкции механической коробки передач , но добавили компоненты (такие как компьютерные контролируемый исполнительные механизмы и датчики ) , которые автоматически контролировать время и скорость переключения передач и сцепление; такую ​​конструкцию обычно называют автоматизированной механической коробкой передач (или иногда безмуфтовой механической коробкой передач ).

Современные механические трансмиссии для автомобилей обычно используют пять или шесть передаточных чисел передних передач и одну передачу заднего хода, однако время от времени производятся коробки передач с двумя и семью передачами. Коробки передач для грузовиков и другой тяжелой техники часто имеют от восьми до двадцати пяти передач, чтобы поддерживать частоту вращения двигателя в оптимальном диапазоне мощности для всех типичных скоростей движения. При работе таких трансмиссий часто используется одна и та же схема движения переключателя с одним или несколькими переключателями для включения следующей последовательности передач.

История

1890-е — 1940-е годы

Двухскоростная передача Cherrier, около 1900 г.

Многие из первых автомобилей были с задним расположением двигателя, с простым ременным приводом, работающим как односкоростная трансмиссия. Panhard et Levassor 1891 года считается значительным достижением в области автомобильных трансмиссий, поскольку в нем использовалась трехступенчатая механическая коробка передач. Эта трансмиссия, наряду со многими подобными конструкциями, на которые она вдохновила, была несинхронной (также называемой скользящей сеткой ), где переключение передач включало скольжение шестерен вдоль их валов, так что желаемые зубцы входили в зацепление. Поэтому от водителя требовалось соблюдать осторожность при переключении передач и манипулировать дроссельной заслонкой , чтобы шестерни вращались примерно с одинаковой скоростью при включении; в противном случае зубы не будут сцепляться. Этого было трудно добиться, поэтому переключение передач часто сопровождалось скрежетом или хрустом, в результате чего коробки передач прозвали «аварийными коробками». Даже после того, как легковые автомобили перешли на синхронные трансмиссии (т.е. с синхронизаторами), многие трансмиссии для тяжелых грузовиков, мотоциклов и гоночных автомобилей оставались несинхронными, чтобы выдерживать необходимые усилия или обеспечивать более быстрое переключение передач .

1950-е по 1980-е годы

Вид сверху и сбоку типичной механической коробки передач, в данном случае Ford Toploader , используемой в автомобилях с внешними напольными переключателями.

Первым автомобилем, который использовал механическую коробку передач с синхронизатором, был Cadillac 1929 года , однако большинство автомобилей продолжали использовать несинхронные трансмиссии, по крайней мере, до 1950-х годов. В 1947 году Porsche запатентовал систему синхронизатора с разъемным кольцом , которая стала самой распространенной конструкцией для легковых автомобилей. Porsche 356 1952 года стал первым автомобилем, в котором использовалась трансмиссия с синхронизатором на всех передних передачах. В начале 1950-х годов у большинства автомобилей был синхронизатор только для переключения с третьей передачи на вторую (в руководствах для водителей транспортных средств говорилось, что если водителю нужно переключаться со второй на первую, лучше всего полностью остановиться заранее).

Вплоть до конца 1970-х годов большинство трансмиссий имело три или четыре передних передаточных числа, хотя пятиступенчатые механические трансмиссии иногда использовались в спортивных автомобилях, таких как Ferrari 166 Inter 1966 года и Alfa Romeo 1900 Super Sprint 1953 года . Пятиступенчатая трансмиссия получила широкое распространение в 1980-х годах, как и использование синхронизаторов на всех передних передачах.

1990-е годы, чтобы представить

Шестиступенчатые механические коробки передач начали появляться в высокопроизводительных автомобилях в начале 1990-х годов, таких как BMW 850i 1990 года и Ferrari 456 1992 года . Первая 7-ступенчатая механическая коробка передач была представлена ​​в Porsche 911 (991) 2012 года .

В 2008 году 75,2% автомобилей, произведенных в Западной Европе, были оснащены механической коробкой передач, против 16,1% — автоматической и 8,7% — другой.

Внутренности

16-ступенчатая (2x4x2) ZF 16S181 — открытый картер трансмиссии ( 2x4x2 )

Валы

Механическая коробка передач имеет несколько валов с прикрепленными к ним различными шестернями и другими компонентами. В большинстве современных легковых автомобилей используются трансмиссии с постоянным зацеплением, состоящие из трех валов: входного вала , промежуточного вала (также называемого промежуточным валом ) и выходного вала .

Входной вал соединен с двигателем и вращается со скоростью оборотов двигателя , когда муфта находится в зацеплении. Вал имеет шестерни различных размеров, которые постоянно зацепление с соответствующим зубчатым колесом на входном валу. Шестерни на выходном валу также постоянно находятся в зацеплении с соответствующей шестерней на промежуточном валу, однако шестерни выходного вала могут вращаться независимо от самого выходного вала (за счет использования подшипников, расположенных между шестернями и валом). За счет использования хомутов (управляемых с помощью тяг переключения ) скорость выходного вала временно блокируется на скорости выбранной передачи. Некоторые конструкции трансмиссии — например, Volvo 850 и S70 — имеют два промежуточных вала, оба приводят в движение ведомую шестерню, входящую в зацепление с зубчатым венцом трансмиссии переднего привода. Это позволяет получить более узкую трансмиссию, поскольку длина каждого промежуточного вала уменьшена вдвое по сравнению с тем, который содержит четыре шестерни и два переключателя.

Фиксированная и свободная шестерни могут быть установлены на входном или выходном валу или на обоих. Например, пятиступенчатая трансмиссия может иметь селектор с первого на второй на промежуточном валу, но селектор с третьего на четвертый и пятый селектор на главном валу. Это означает, что когда автомобиль остановлен и работает на холостом ходу в нейтральном положении с включенным сцеплением и вращающимся входным валом, пары третьей, четвертой и пятой передач не вращаются.

Когда выбрано нейтральное положение , ни одна из шестерен выходного вала не заблокирована на валу, что позволяет входному и выходному валам вращаться независимо. Для передачи заднего хода используется промежуточная шестерня для изменения направления вращения выходного вала. Во многих трансмиссиях входной и выходной валы могут быть напрямую заблокированы вместе (в обход промежуточного вала) для создания передаточного числа 1: 1, которое называется прямым приводом .

В трансмиссии для транспортных средств с продольным расположением двигателя (например, большинства автомобилей с задним приводом) входной и выходной валы обычно расположены на одной оси, поскольку это снижает скручивающие силы, которым должен выдерживать картер трансмиссии. Узел, состоящий из входного и выходного валов, называется главным валом (хотя иногда этот термин относится только к входному или выходному валу). Независимое вращение входного и выходного валов возможно за счет того, что один вал расположен внутри полого отверстия другого вала, а подшипник расположен между двумя валами.

В трансмиссии для автомобилей с поперечным расположением двигателя (например, автомобилей с передним приводом) обычно есть только два вала: входной и промежуточный (иногда называемые входным и выходным). Входной вал проходит по всей длине коробки передач, и отдельная ведущая шестерня отсутствует. Эти трансмиссии также имеют встроенный блок дифференциала , который соединен через шестерню на конце вторичного / выходного вала.

  • Выбор передач в трансмиссии с постоянным зацеплением
  • Первая передача (синяя, назад)

  • Вторая передача (синяя, вперед)

  • Третья передача (фиолетовый, назад)

  • Четвертая передача (фиолетовый, вперед)

  • Реверс (зеленый включен)

  • Нейтраль (все выключены)

Клатч для собак

В современной механической трансмиссии с постоянным зацеплением зубья шестерни постоянно находятся в контакте друг с другом, а кулачковые муфты (иногда называемые собачьими зубьями ) используются для выбора передаточного числа трансмиссии. Когда кулачковые муфты всех шестерен выключены (т.е. когда трансмиссия находится в нейтральном положении), все шестерни могут свободно вращаться вокруг выходного вала. Когда водитель выбирает передачу, включается кулачковая муфта для этой передачи (через стержни переключателя передач), блокируя выходной вал трансмиссии на определенной передаче. Это означает, что выходной вал вращается с той же скоростью, что и выбранная передача, тем самым определяя передаточное число трансмиссии.

Кулачковая муфта — это скользящий механизм переключения, который установлен вокруг выходного вала. У него есть зубья, которые подходят к шлицам на валу, заставляя этот вал вращаться с той же скоростью, что и ступица шестерни. Тем не менее, муфта может перемещаться по валу вперед и назад, чтобы зацепить или расцепить шлицы. Это движение контролируется вилкой переключения, которая связана с рычагом переключения передач. Вилка не вращается, поэтому она прикреплена к подшипнику с буртиком на селекторе. Селектор обычно симметричен: он скользит между двумя шестернями и имеет синхронизатор и зубья с каждой стороны, чтобы зафиксировать любую шестерню на валу. В отличие от некоторых других типов сцеплений (например, ножного сцепления автомобиля с механической коробкой передач), кулачковая муфта обеспечивает нескользящее сцепление и не подходит для преднамеренного проскальзывания.

Synchromesh

Кольца синхронизатора

Чтобы обеспечить плавное переключение передач, не требуя от водителя вручную подбирать обороты двигателя для каждого переключения передач, в большинстве современных трансмиссий легковых автомобилей используются «синхронизаторы» (также называемые «кольцами синхронизатора») на передних передачах. Эти устройства автоматически согласовывают скорость входного вала со скоростью выбранной передачи, что устраняет необходимость для водителя использовать такие методы, как двойное сцепление . Синхронизирующая трансмиссия была изобретена в 1919 году графом Эйвери Томпсоном и впервые использована на серийных автомобилях Cadillac в 1928 году.

Необходимость в синхронизаторах в трансмиссии с постоянным зацеплением обусловлена ​​тем, что кулачковые муфты требуют, чтобы частота вращения входного вала соответствовала скорости выбранной передачи, в противном случае собачьи зубья не войдут в зацепление и будет слышен громкий скрежет, когда они стучат вместе. . Поэтому для ускорения или замедления входного вала по мере необходимости к каждой шестерне прикреплены латунные синхронизирующие кольца конической формы. Когда водитель перемещает рычаг переключения передач в сторону следующей передачи, эти кольца синхронизатора давят на конусообразную втулку на кулачке, так что силы трения могут уменьшить разницу в скоростях вращения. Как только эти скорости выровнены, кулачковая муфта может включиться, и, таким образом, теперь используется новая передача. В современной коробке передач действие всех этих компонентов настолько плавное и быстрое, что это практически незаметно. Многие трансмиссии не имеют синхронизатора на передаче заднего хода (см. Раздел « Передача заднего хода » ниже).

Система синхронизатора также должна препятствовать тому, чтобы хомут перекрыл стопорные кольца, пока скорости все еще синхронизируются. Это достигается с помощью «блокирующих колец» (также называемых «запирающими кольцами»). Кольцо синхронизатора слегка поворачивается из-за момента трения конической муфты. В этом положении собачья муфта не включается. Как только скорости синхронизируются, трение на блокирующем кольце уменьшается, и блокирующее кольцо слегка поворачивается, совмещая определенные канавки или выемки, которые позволяют кулачковой муфте входить в зацепление.

Обычными металлами для колец синхронизатора являются латунь и сталь , которые производятся путем ковки или формовки листового металла. Последний включает штамповку детали из полосы листового металла и последующую механическую обработку для получения необходимой формы. Иногда кольца покрываются противоизносными накладками (также называемыми «фрикционными накладками») из молибдена , железа , бронзы или углерода (причем последние обычно используются в высокопроизводительных трансмиссиях из-за их высокой стоимости).

Механический износ колец и втулок синхронизатора может со временем вывести из строя систему синхронизатора. Эти кольца и втулки должны преодолевать импульс всего входного вала и диска сцепления во время каждого переключения передач (а также импульс и мощность двигателя, если водитель пытается переключить передачи без полного выключения сцепления). Большая разница в скорости между входным валом и шестерней требует более высоких сил трения со стороны компонентов синхронизатора, потенциально увеличивая степень их износа.

Задняя передача

Даже в современных трансмиссиях, где все передние передачи находятся в конфигурации с постоянным зацеплением, часто задняя передача использует более старую конфигурацию с скользящим зацеплением («коробка для разрушения»). Это означает, что перемещение рычага переключения передач в положение заднего хода приводит к тому, что шестерни перемещаются вместе. Еще одна уникальная особенность задней передачи состоит в том, что она состоит из двух шестерен — промежуточной шестерни на промежуточном валу и другой шестерни на выходном валу — и обе они непосредственно прикреплены к валу (т.е. они всегда вращаются с той же скоростью, что и вал). Эти шестерни обычно представляют собой прямозубые шестерни с прямозубыми зубьями, которые, в отличие от косозубых зубьев, используемых для передней передачи, вызывают воющий звук при движении автомобиля задним ходом.

Когда выбрана передача заднего хода, промежуточная шестерня физически перемещается для зацепления с соответствующими шестернями на входном и выходном валах. Чтобы избежать скрежета при зацеплении шестерен, они должны быть неподвижными. Поскольку первичный вал часто все еще вращается из-за импульса (даже после того, как автомобиль остановился), необходим механизм для остановки первичного вала, такой как использование синхронизирующих колец для 5-й передачи. Тем не менее, в некоторых автомобилях используется система синхронизатора для передачи заднего хода, что предотвращает возможный хруст, если задняя передача включена, когда первичный вал все еще вращается.

В большинстве трансмиссий предусмотрен механизм блокировки, предотвращающий случайное переключение передачи заднего хода при движении автомобиля вперед. Это может иметь форму воротника под рукояткой переключения передач, которую необходимо поднять, или требующей дополнительной силы, чтобы толкнуть рычаг переключения передач в плоскость задней передачи.

Несинхронная передача

3-ступенчатая несинхронная «аварийная» коробка передач; использовался в автомобилях до 1950-х годов

Альтернативная конструкция трансмиссии, которая используется в старых автомобилях , грузовиках и тракторах , представляет собой несинхронную трансмиссию (также известную как аварийная коробка передач ). В несинхронных трансмиссиях используется конструкция с скользящим зацеплением (или с постоянным зацеплением , в более поздние годы), и они получили прозвище «авария», потому что трудности с переключением передач могут привести к переключению передач, сопровождающемуся треском / хрустом.

Сцепление

Покомпонентное изображение маховика, фрикционного диска и комплекта сцепления.

Автомобили с механической коробкой передач используют сцепление для управления связью между двигателем и трансмиссией и отсоединения трансмиссии от двигателя во время переключения передач и когда транспортное средство неподвижно. Без муфты двигатель заглох бы каждый раз, когда автомобиль остановился, и переключение передач было бы затруднено (отмена выбора передачи в то время как трансмиссия требует, чтобы водитель отрегулировал дроссельную заслонку, чтобы трансмиссия не находилась под нагрузкой, а для выбора передачи требуется двигатель Обороты должны быть с точной скоростью, которая соответствует скорости движения для выбранной передачи).

В большинстве автомобилей для включения сцепления используется педаль ; кроме мотоциклов, у которых обычно есть рычаг сцепления на левом руле.

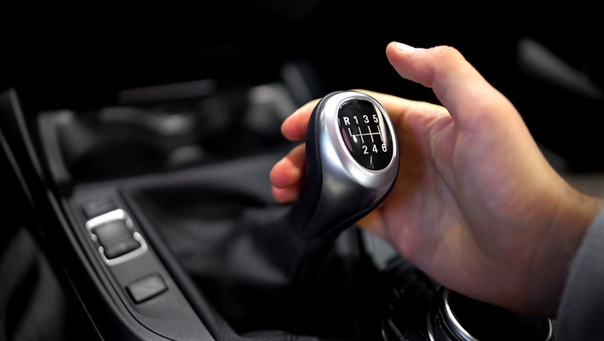

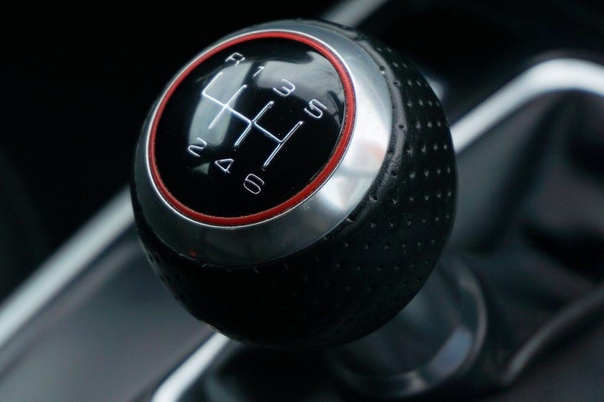

Рычаг переключения передач

Напольный рычаг переключения передач в легковом автомобиле Обычная схема переключения передач для 5-ступенчатой ​​коробки передач

В большинстве автомобилей с механической коробкой передач водитель выбирает передачи, манипулируя рычагом, называемым рычагом переключения передач (также называемым рычагом переключения передач , рычагом переключения передач или переключателем ). В большинстве автомобилей рычаг переключения передач расположен на полу между водителем и передним пассажиром, однако в некоторых автомобилях рычаг переключения передач крепится к рулевой колонке или центральной консоли.

Перемещение рычага переключения передач передается (через жесткие рычаги или тросы) на вилки переключения в трансмиссии.

На мотоциклах обычно используются последовательные механические коробки передач , хотя схема переключения передач немного изменена по соображениям безопасности. Выбор передачи обычно осуществляется левым (или, на старых мотоциклах, правым) рычагом переключения передач с расположением 1 — N — 2 — 3 — 4 — 5 — 6.

Внешний овердрайв

В 1950-х, 1960-х и 1970-х годах экономичное движение по шоссе с низкой частотой вращения двигателя в некоторых случаях было возможно на транспортных средствах, оснащенных 3- или 4-ступенчатой ​​коробкой передач, с помощью отдельного блока повышающей передачи в задней части корпуса трансмиссии или за ней. . Это приводилось в действие либо вручную на высокой передаче путем нажатия переключателя или нажатия кнопки на ручке переключения передач или на рулевой колонке, либо автоматически, путем кратковременного снятия ноги с педали акселератора при движении автомобиля со скоростью выше определенной дорожной скорости. Автоматические повышающие передачи были отключены путем опускания педали акселератора, и был предоставлен контроль блокировки, позволяющий водителю отключить повышенную передачу и управлять трансмиссией как нормальной (без повышающей передачи).

Термин «повышающая передача» также используется для описания передачи с передаточным числом меньше единицы (например, если передаточное число верхней передачи трансмиссии составляет 0,8: 1).

Нажать запуск

Транспортные средства с механической коробкой передач часто можно запускать методом принудительного запуска, когда стартер не работает, например, когда в автомобиле разряжена аккумуляторная батарея.

При запуске с толчком энергия, генерируемая колесами, движущимися по дороге, передается на карданный вал, затем на трансмиссию и, в конечном итоге, на коленчатый вал. Когда коленчатый вал вращается в результате энергии, генерируемой при качении транспортного средства, двигатель проворачивается. Это имитирует то, для чего предназначен стартер, и работает аналогично кривошипной рукоятке на очень старых автомобилях начала 20-го века, при этом проворачивающее движение заменяется толчком автомобиля.

Техника вождения

Автомобили с механической коробкой передач и опытный водитель могут ускоряться более эффективно, чем автомобили с автоматической коробкой передач. Это связано с тем, что механические коробки передач позволяют водителю выбирать определенные обороты / мощность для шин, нажимая на сцепление и регулируя выходную мощность во время выключения сцепления, чтобы учесть перенос веса, износ шин, температуру и дорожные условия. Автоматические трансмиссии не позволяют выбирать частоту вращения во время переключения передач или модулировать передачу мощности на шины после переключения передач. Эти способности позволяют опытному водителю полностью использовать доступное сцепление с дорогой, максимизировать ускорение и уменьшать (или способствовать) пробуксовке колес.

В последнее время многие автоматические трансмиссии имеют большее передаточное число, чем их механические аналоги.

Управлять автомобилем с механической коробкой передач сложнее, чем с автоматической, по нескольким причинам. Во-первых, педаль сцепления — это дополнительный механизм управления для работы, и в некоторых случаях «тяжелое сцепление» требует значительного усилия для работы (это также может помешать некоторым людям с травмами или нарушениями управления транспортными средствами с механической коробкой передач). Работа рычага переключения передач — еще одна функция, которая не требуется в автомобилях с автоматической коробкой передач — означает, что водитель должен убрать одну руку с рулевого колеса при переключении передач. Другая проблема заключается в том, что плавное вождение требует скоординированного времени включения сцепления, акселератора и переключения передач. Наконец, очевидно, что автомобиль с автоматической коробкой передач не требует от водителя принятия каких-либо решений о том, какую передачу использовать в любой момент времени. С другой стороны, возможность вручную выбирать конкретную передачу и частоту вращения двигателя дает водителю полный контроль над крутящим моментом, прилагаемым шинами, что является критически важной способностью для гонок и важной для энергичного вождения.

В некоторых странах водительские права, выданные для автомобилей с автоматической коробкой передач, недействительны для управления автомобилями с механической коробкой передач, но лицензия для механических коробок передач распространяется на обе.

Холм начинается

Стартовать из неподвижного положения для автомобиля с механической коробкой передач сложно из-за дополнительной силы, необходимой для разгона автомобиля на подъеме, и возможности для автомобиля откатиться назад за время, необходимое для того, чтобы убрать ногу водителя с педали тормоза. на педаль акселератора (для увеличения оборотов двигателя до отпускания сцепления). Традиционный метод трогания с места в автомобиле с механической коробкой передач заключается в использовании стояночного тормоза (также называемого «ручной тормоз», « аварийный тормоз » или «электронный тормоз») для удержания автомобиля в неподвижном состоянии. Это означает, что правая нога водителя не нужна для нажатия на педаль тормоза, а вместо этого она может быть использована на педали газа. Как только будет достигнута необходимая частота вращения двигателя, водитель может отпустить сцепление, а также отпустить стояночный тормоз при включении сцепления.

Устройство, называемое « холмодержатель», было представлено на «Студебеккер» 1936 года. Во многих современных транспортных средствах используется стояночный тормоз с электронным управлением, который часто включает в себя функцию удержания холма, при которой стояночный тормоз автоматически отпускается, когда ведущие колеса начинают получать мощность от двигателя.

Другая техника вождения

  • Согласование оборотов — это эффективный способ понижения передачи в автомобиле. Это особенно полезно на трассе, где необходимо оптимальное ускорение. Согласование оборотов также может снять некоторую нагрузку на сцепление, так как оно будет выполнять меньше работы по согласованию оборотов двигателя с колесами.
  • Двойное сцепление может быть полезным для плавного переключения на пониженную передачу с целью ускорения, а при правильном выполнении оно предотвращает износ «синхронизаторов», которые обычно уравнивают входные и выходные скорости трансмиссии, позволяя переключаться на пониженную передачу.
  • Переключение с пятки на носок — это продвинутая техника вождения, используемая в основном для динамичного вождения с механической коробкой передач, хотя некоторые водители используют ее на дороге в повседневных условиях в интересах эффективности. Этот метод позволяет водителю увеличивать частоту вращения двигателя / мощность во время фазы торможения кривой, чтобы подготовиться к фазе выхода / ускорения.
  • Гребля — это техника переключения на более низкую передачу более чем одной передачи вместе с техникой «пятки и носки» для обеспечения торможения двигателем и более плавного замедления / торможения на промежуточных передачах. Это обеспечивает максимальное торможение при переходе с высшей передачи на гораздо более низкую передачу и оптимальные обороты двигателя для выхода из поворота.

Трансмиссии для грузовиков

Некоторые грузовики имеют трансмиссии, которые выглядят и ведут себя как трансмиссии обычных потребительских автомобилей — эти трансмиссии используются на более легких грузовиках, обычно имеют до 6 передач и обычно имеют синхронизатор .

Для грузовиков, которым требуется больше передач, стандартная схема «H» может быть очень сложной, поэтому для выбора дополнительных передач используются дополнительные элементы управления. Шаблон «H» сохраняется, затем дополнительный элемент управления выбирает среди альтернатив. В старых грузовиках управление часто представляет собой отдельный рычаг, установленный на полу, или, в последнее время, пневматический переключатель, установленный на рычаге «H»; в более новых грузовиках управление часто представляет собой электрический переключатель, установленный на рычаге «H». Коробки передач с множественным управлением имеют гораздо более высокую номинальную мощность, но редко используют синхронизаторы.

Есть несколько распространенных альтернатив для схемы переключения передач. Обычные типы:

  • В трансмиссиях с диапазоном передач используется шаблон «H» для узкого диапазона передач, затем регулятор «диапазона» перемещает шаблон «H» между высокими и низкими диапазонами. Например, 8-ступенчатая коробка передач имеет схему переключения передач H с четырьмя передачами. Доступ с первой по четвертую передачи осуществляется при выборе низкого диапазона. Чтобы получить доступ к пятой и восьмой передачам, селектор диапазонов перемещается в верхний диапазон, а рычаг переключения передач снова переключается через положения с первой по четвертую. В высоком диапазоне первая передача становится пятой, вторая передача — шестой и так далее.
  • В трансмиссиях с делителем используется H-образная схема с широким диапазоном передач, а другой селектор разделяет каждое положение последовательной передачи на две: первая передача находится в первом положении / низком делении, вторая передача находится в первом положении / высоком делении, третье шестерня находится во втором положении / низком делении, четвертая передача находится во втором положении / высоком делении и так далее.
  • Коробки передач с делителем диапазона сочетают в себе разделение диапазона и разделение передач. Это позволяет еще больше передаточных чисел. Предусмотрены как селектор диапазона, так и селектор разделителя.

Несмотря на то, что существует множество положений передач, переключение передач обычно происходит по стандартной схеме. Например, серия переключений на повышенную передачу может использовать «прямое перемещение на разветвитель; перемещение на повышающую передачу сплиттера; перемещение рычага переключения передач в положение № 2 и перемещение разветвителя на пониженную передачу; перемещение разветвителя на прямую передачу; перемещение разветвителя на повышенную передачу; перемещение переключателя в положение №. 3 и переведите сплиттер на понижающую передачу »; и так далее. В более старых грузовиках, использующих напольные рычаги, более серьезная проблема заключается в том, что обычное переключение передач требует, чтобы водители перемещали руки между рычагами переключения передач за одну смену, а без синхронизатора переключения должны быть тщательно рассчитаны по времени, иначе трансмиссия не включится. По этой причине у некоторых передач с разделителем есть дополнительный диапазон «ниже ниже», поэтому, когда разделитель уже находится в положении «ниже», его можно быстро снова переключить на пониженную передачу без задержки двойного переключения.

Трансмиссии сегодняшних грузовиков чаще всего являются «делителями диапазона». Наиболее распространенная 13-скоростная модель имеет стандартный H-образный рисунок, а рисунок из левого верхнего угла выглядит следующим образом: R, вниз к L, вверх и вверх до 1, вниз до 2, вверх и снова до 3, вниз до 4. Рычаг диапазонов «бабочка» в центре передней части ручки поворачивается вверх до высокого диапазона, пока находится в 4-м положении, а затем возвращается в положение 1. Положение ручки с 1 по 4 повторяется. Кроме того, каждый из них может быть разделен с помощью рычага понижающей передачи, приводимого в действие большим пальцем, на левой стороне ручки, находясь в высоком диапазоне. Рычаг «большой палец» недоступен в низком диапазоне, за исключением 18 скоростей; 1–4 в нижнем диапазоне можно разделить с помощью большого пальца, а L можно разделить с помощью рычага «бабочка». L нельзя разделить с помощью большого пальца ни на 13-, ни на 18-ступенчатую. 9-ступенчатая трансмиссия — это в основном 13-ступенчатая коробка без рычага понижающей передачи.

В трансмиссиях грузовиков используется множество физических схем. Например, выходной сигнал трансмиссии с N-скоростью может приводить в действие вторичную трансмиссию с M-скоростью, давая всего N * M комбинаций передач; например, основная коробка с 4 скоростями и сплиттер с 3 скоростями дают 12 передаточных чисел. Коробки передач могут быть в отдельных случаях с валом между ними; в отдельных случаях скреплены болтами; или все в одном случае, используя одно и то же смазочное масло. Вторую коробку передач часто называют «Домовой» или «Коробка для домового» в честь популярного бренда. С третьей трансмиссией передачи снова умножаются, увеличивая диапазон или уменьшая расстояние между ними. Таким образом, некоторые грузовики имеют десятки положений передач, хотя большинство из них дублируются. Иногда вторичная трансмиссия интегрируется с дифференциалом задней оси, что называется «двухскоростной задней частью». Двухступенчатые дифференциалы всегда делители. В более новых трансмиссиях может быть два промежуточных вала, поэтому каждая шестерня главного вала может приводиться в движение от одного или другого промежуточного вала; это позволяет использовать короткие и прочные промежуточные валы, в то же время позволяя использовать множество комбинаций шестерен внутри одного редуктора.

Трансмиссии для тяжелых условий эксплуатации почти всегда не синхронизируются . Одним из аргументов является то, что синхронизация увеличивает вес, который может быть полезной нагрузкой, это еще одна причина отказа, и водители тратят тысячи часов на вождение, поэтому могут найти время, чтобы научиться эффективно водить с несинхронизированной коробк

Механическая коробка передач — Википедия

Четырёхступенчатая МКП TopLoader автомобиля фирмы Ford Механическая коробка передач изнутри

Механическая коро́бка (переключения) переда́ч (МКПП или МКП) — разновидность коробки передач, механизм, предназначенный для ступенчатого изменения передаточного отношения, в котором выбор передачи осуществляется оператором (водителем) вручную. Названа так, поскольку вся её основная функциональность реализуется исключительно за счёт механических устройств, без применения гидравлических или электрических элементов (в отличие от гидромеханической или электромеханической трансмиссий, содержащих в своей конструкции, соответственно, гидравлические и электрические элементы).

Коробка передач обеспечивает использование оптимального режима работы двигателя при движении в различных условиях. В механической коробке передач это осуществляется за счёт осуществляемого водителем переключения ступеней (передач), имеющих различное передаточное число.

Назначение

Используемый на большинстве автомобилей двигатель внутреннего сгорания может работать лишь в достаточно узком диапазоне оборотов, как правило, лежащем в пределах 800…8000 об/мин. Между тем, диапазону скоростей, развиваемых автомобилем при эксплуатации, обычно соответствует частота обращения колёс примерно от 50 до 2500 об/мин (при полностью включенном сцеплении, без учёта его кратковременной пробуксовки, позволяющей автомобилю трогаться с места, когда скорость обращения ведущих колёс «отстаёт» от величины, заданной скоростью обращения коленчатого вала двигателя). Эти два диапазона принципиально несовместимы друг с другом, то есть, невозможно подобрать какое либо одно передаточное число, при котором будет обеспечиваться необходимый диапазон скоростей обращения колёс, и при этом — в полной мере использоваться рабочий диапазон оборотов двигателя.

Далее, сила тяги, приводящая автомобиль в движение, определяется скоростной характеристикой его двигателя — зависимостью его эффективной мощности и крутящего момента от угловой скорости обращения коленчатого вала, выраженной в виде графика или таблицы. Мощность двигателя характеризует его способность производить энергию, используемую для движения автомобиля, а крутящий момент — способность создавать тяговую силу на колёсах, преодолевающую сопротивление его движению. Таким образом, обе эти характеристики характеризуют по сути одно и то же — способность двигателя перемещать автомобиль в пространстве, но различным образом. Спор о том, что важнее само по себе — мощность или крутящий момент — бессмыслен, эти величины взаимосвязаны. Принципиально важной с точки зрения динамических и тяговых качеств автомобиля является именно скоростная характеристика его двигателя, включающая обе величины и ставящая их в зависимость от числа оборотов коленчатого вала. В соответствии с ней и осуществляется подбор передаточных чисел трансмиссии.

При невысоких оборотах развиваемая двигателем мощность мала, а максимальное её значение достигается лишь при оборотах несколько ниже максимальных — так называемых оборотах наибольшей мощности. Величина развиваемого двигателем крутящего момента меняется в меньшей степени, но тоже имеет максимум, достигаемый при оборотах максимального крутящего момента, обычно примерно посередине рабочего диапазона.

Для трогания с места и разгона автомобиля необходимо затратить большую работу в физическом смысле, следовательно — на его колёса требуется подать значительную мощность, которую можно получить лишь при достаточно высоких оборотах двигателя. Между тем, скорость движения автомобиля при трогании с места невысока. То же самое — при движении по бездорожью, когда высокие значения мощности и крутящего момента востребованы при невысокой скорости движения автомобиля.

При равномерном движении автомобиля в обычных дорожных условиях потребная мощность определяется величиной сопротивления его движению (главным образом — сопротивления качению и аэродинамического сопротивления), которое приходится преодолевать за счёт силы тяги двигателя — величина сопротивления же, в свою очередь, зависит от скорости движения. Для равномерного движения с невысокой скоростью не требуется большой мощности однако по мере роста скорости все виды сопротивления движению автомобиля резко возрастают — соответственно, растут и затраты мощности, которую, опять же, можно получить только при высоких оборотах двигателя.

Отсюда вытекает необходимость в осуществляющей передачу вращения с двигателя на колёса трансмиссии с определённым передаточным числом, причём это передаточное число должно быть переменным, позволяющим использовать различные соотношения между скоростями обращения коленчатого вала двигателя и ведущих колёс. Наиболее технически простым способом обеспечения переменного передаточного числа трансмиссии и является использование ступенчатой механической коробки передач — шестерёнчатого редуктора, в котором передаточное число меняется за счёт выбора одной из нескольких пар передающих крутящий момент шестерён с различным передаточным отношением. Отношение между наибольшим и наименьшим передаточными числами трансмиссии в целом называется её силовым диапазоном d или диапазоном регулирования. На легковых автомобилях общего назначения силовой диапазон трансмиссии обычно не превышает 5…6, у внедорожников может достигать 8…9 и более. Более широкий силовой диапазон позволяет для каждого режима работы двигателя подобрать наиболее экономичный и эффективный режим работы трансмиссии.

Низшие передачи (их обычно одна — две), задействованные при выборе которых пары шестерён имеют самые большие передаточные числа (на легковых автомобилях обычно от 5:1 до 3,5:1), используются для трогания с места и динамичного разгона, а также постоянного движения с невысокой скоростью и по бездорожью. Даже при больших оборотах двигателя на низших передачах автомобиль будет ехать сравнительно медленно, но при этом в полной мере используются его мощность и крутящий момент, создающий разгоняющую автомобиль избыточную тяговую силу на колёсах (разница между полной величиной тяговой силы и силой сопротивления движению).

Однако превышение определённого критического значения избыточной тяговой силы (его величина зависит от массы, приходящейся на ведущую ось, и коэффициента трения между шиной и дорогой) приводит к пробуксовке ведущих колёс. Некоторые автомобили в обычных дорожных условиях даже не могут нормально тронуться с места на первой передаче из-за пробуксовки — обычно это грузовики или внедорожники с очень низким передаточным отношениями на низших передачах, предназначенных для трогания с места в гружёном состоянии или в условиях бездорожья (на грунтах с высоким сопротивлением). При работе на низших передачах быстро растут обороты двигателя, что приводит к повышению уровня шума и расхода топлива (после оборотов наибольшего крутящего момента), а после превышения оборотов максимальной мощности — начинает падать и тяга двигателя. Кроме того, постоянная работа на высоких оборотах быстро изнашивает мотор. Таким образом, «перекручивать» мотор на низших передачах выше определённых оборотов невыгодно.

Поэтому после трогания и начального разгона на низших передачах становится необходимо задействовать более высокую передачу — одну из промежуточных, имеющих передаточные отношения обычно в пределах 2,5:1…1,5:1. Максимальные скорости, развиваемые на промежуточных передачах, выше, чем на низших, кроме того снижается шум за счёт меньших оборотов двигателя при той же скорости движения, однако приемистость (время, за которое двигатель под нагрузкой развивает максимальные обороты) на них хуже. Количество промежуточных передач и соотношение между передаточными числами соседних передач характеризуются величиной плотности ряда передач — чем она выше, тем меньше падение оборотов двигателя при переключении между соседними передачами, тем плавнее происходит разгон автомобиля, облегчается работа синхронизаторов. Однако при этом растёт нагрузка на водителя — малейшее изменение условий движения начинает требовать перемены передачи, передачи становятся очень «короткими», а вождение — утомительным.

Высшие передачи, соответствующие которым пары шестерён имеют самые малые передаточные числа (около 1:1 или даже менее) — используются для движения с постоянной высокой скоростью. Двигатель при этом работает в основном с оборотами выше средних, вплоть до максимальных, что соответствует его максимальной мощности, которая как раз и необходима для развития максимальной скорости.

Например, у автомобиля ВАЗ-2106 рабочий диапазон оборотов двигателя — примерно 850…6000 об/мин, а диапазон частоты обращения колёс — от 60 об/мин (при скорости 7 км/ч, соответствующей движению на первой передаче на холостом ходу) до 1460 об/мин (при максимальной скорости в 154 км/ч; расчёт сделан для радиуса качения колеса, равного 28 см).

На высшей IV передаче с передаточным отношением 1:1 (прямой, при которой коленчатый вал двигателя напрямую соединяется через первичный вал со вторичным валом коробки передач и присоединённым к нему карданным валом) общее передаточное число трансмиссии будет определяться передаточным отношением редуктора главной передачи — в данном случае 4,1:1. Таким образом, на IV передаче этот автомобиль может двигаться в диапазоне скоростей примерно от 22 км/ч (при минимальных 850 об/мин) до 154 км/ч (при максимальных оборотах), а реально — и в ещё более узком, так как при оборотах, близких к минимальным, мощности двигателя может не хватать даже для равномерного движения, и двигатель будет глохнуть.

На высшей передаче автомобиль не может трогаться с места и двигаться на низкой скорости, зато может передвигаться на скорости вплоть до максимальной при оборотах двигателя, находящихся в приемлемых рамках. Обычная для междугородной трассы скорость в 90-110 км/ч развивается ВАЗ-2106 на IV передаче в диапазоне 3500-4000 об/мин, что соответствует оборотам максимального крутящего момента двигателя и, во-первых, способствует экономии топлива, так как именно данный режим работы двигателя является оптимальным с точки зрения экономичности, а во-вторых — обеспечивает автомобилю запас мощности на случай обгона. При необходимости же более интенсивного ускорения водитель может перейти на промежуточную III передачу, максимальная скорость на которой составляет примерно 120 км/ч.

Напротив, на низшей I передаче с передаточным отношением 3,24:1 общее передаточное число трансмиссии составляет уже 13,284:1, а диапазон скоростей — от 7 до 48 км/ч. На этой передаче машина может трогаться с места, маневрировать на парковке, двигаться в тяжёлых дорожных условиях, при невысокой скорости используя максимальные значения мощности и крутящего момента двигателя, но её максимальная скорость ограничена.

Силовой диапазон трансмиссии ВАЗ-2106, таким образом, равен 3,24 (для позднего варианта с 5-ступенчатой КП и главной парой 3,9:1 — 4,58).

Для переключения между ступенями коробки передач используется сцепление — фрикционная муфта с управлением от педали (как правило), обеспечивающая полное разобщение коробки передач с двигателем, что прекращает передачу через неё крутящего момента и позволяет водителю с приемлемыми затратами сил сдвинуть с места шестерни или муфты переключения передач, тем самым изменяя передаточное число трансмиссии, а также — плавное, безударное подсоединение коробки передач к двигателю, что также позволяет плавно трогаться с места — скорость первичного вала КПП при этом ниже, чем у коленчатого вала двигателя за счёт проскальзывания сцепления до момента его полного включения.

Скорость автомобиля при движении на передаче с заданным передаточным числом i определяется по формуле:

Va=3,6 πNrk/(30i0i)=0,377Nrk/(i0i){\displaystyle V_{a}=3,6~\pi Nr_{k}/(30i_{0}i)=0,377Nr_{k}/(i_{0}i)}[1], где:

Основы устройства

Принцип работы

Принцип р

Механическая коробка передач (МКПП)

Механическая коробка передач (МКПП) представляет собой набор шестерен, которые входят в зацепление в различных сочетаниях, образуя несколько передач или ступеней с различными передаточными числами. Чем больше число передач, тем лучше автомобиль «приспосабливается» к различным условиям движения.

Преимущества:

  • Наименьшая по сравнению с другими типами КПП стоимость и масса;
  • Высокие КПД, топливная экономичность и динамика разгона;
  • Простота и отработанность конструкции, а следовательно – высокая надежность;
  • Не требуют дорогостоящих расходных материалов, просты в обслуживании;
  • Благодаря жесткой связи двигателя с ведущими колесами, водитель может более эффективно использовать автомобиль при передвижении в гололедицу, по грязи и бездорожью;
  • МКПП допускает полное разобщение двигателя и трансмиссии, поэтому такой автомобиль легко пускается «с толкача» и может буксироваться на любое расстояние с любой скоростью.

Недостатки:

  • Утомляющее водителя переключение передач, особенно в городском цикле и движении в пробках, необходимость навыка для правильного выбора передачи и плавного переключения передач без рывков;
  • Ступенчатое изменение передаточного отношения;
  • Малый ресурс сцепления.

Ступенчатые механические коробки передач выполняются по двум схемам: трехвальные и двухвальные. Трехвальная коробка передач устанавливается, как правило, на заднеприводные автомобили. Двухвальная механическая коробка передач применяется на переднеприводных и заднемоторных легковых автомобилях. Устройство и принцип работы этих коробок передач имеют различия, поэтому они рассмотрены отдельно.

Содержание статьи

Трехвальная коробка передач

Трехвальная коробка передач

Как следует из названия, такая коробка имеет три вала: ведущий, промежуточный и ведомый.

Ведущий вал соединяется со сцеплением. На валу имеются шлицы для ведомого диска сцепления. Далее крутящий момент передается через шестерню, находящуюся на валу в жестком зацеплении, на промежуточный вал.

Промежуточный вал расположен параллельно ведущему валу. На валу располагается блок шестерен, находящийся с ним в жестком зацеплении.

Ведомый вал расположен на одной оси с ведущим. Такое расположение осуществляется за счет подшипника на ведущем валу, в который входит ведомый вал. Жёсткой связи они не имеют и вращаются независимо друг от друга. Блок шестерен ведомого вала не имеет закрепления с валом и свободно вращается на нем. Между шестернями ведомого вала располагаются муфты синхронизаторов. Муфты имеют жесткое зацепление с ведомым валом, но могут двигаться по нему в продольном направлении за счет шлицевого соединения. На торцах муфты имеют зубчатые венцы, которые могут входить в соединение с соответствующими зубчатыми венцами шестерен ведомого вала. На современных коробках передач синхронизаторы устанавливаются на всех передачах (кроме заднего хода).

Шестерня ведущего вала, блок шестерен промежуточного и ведомого вала находятся в постоянном зацеплении. При нейтральном положении рычага переключения крутящий момент от двигателя на ведомый вал не передается, а его шестерни свободно вращаются. При перемещении рычага КПП, соответствующая вилка перемещает муфту синхронизатора, который обеспечивает выравнивание (синхронизацию) угловых скоростей шестерни ведомого вала с угловой скоростью самого вала за счет сил трения.

После этого, зубчатый венец муфты заходит в зацепление с зубчатым венцом шестерни и обеспечивается блокировка шестерни на ведомом валу. Ведомый вал передает крутящий момент от двигателя на ведущие колеса с заданным передаточным числом. При соединении синхронизатором первичного и вторичного валов (минуя шестерни) образуется прямая передача. Передаточное число прямой передачи равно единице. На прямой передаче шестерни вращаются вхолостую и не изнашиваются, коробка работает с максимальным КПД.

Движение задним ходом обеспечивается за счет промежуточной шестерни заднего хода, устанавливаемой на отдельной оси. Шестерни трехвальной коробки передач обычно (кроме первой передачи и передачи заднего хода) делают косозубыми. Такие шестерни обладают повышенной прочностью, более долговечны и бесшумнее в работе, чем прямозубые.

Двухвальная коробка передач

Двухвальная коробка передач

Ведущий вал, также как и в трехвальной коробке, обеспечивает соединение со сцеплением. На валу жестко закреплен блок шестерен, а не одна шестерня, как в трехвальной коробке. Промежуточный вал отсутствует. Параллельно ведущему валу расположен ведомый вал с блоком шестерен. Шестерни ведомого вала находятся в постоянном зацеплении с шестернями ведущего вала и свободно вращаются на валу. На ведомом валу жестко закреплена ведущая шестерня главной передачи. Между шестернями ведомого вала установлены муфты синхронизаторов.

Принцип работы аналогичен трехвальной коробке. Однако прямой передачи в двухвальной коробке нет. Каждая передача, кроме заднего хода, создается одной парой шестерен, а не двумя, как в трехвальной коробке. Это повышает КПД двухвальной коробки, но не позволяет добиться большого передаточного числа. Поэтому и применяется она только в легковых автомобилях.

Как работает синхронизатор

Устройство и работа синхронизатора коробки передач

Синхронизатор служит для бесшумного переключения передач путем выравнивания угловых скоростей включаемых элементов. Он состоит из ступицы 1, муфты 2, двух блокировочных колец 3, трех сухарей 4, двух проволочных колец 5. Ступица устанавливается на шлицах вторичного вала и жестко фиксируется. На ступице нарезаны наружные зубья и пазы под сухари.

Муфта расположена на зубьях ступицы и в среднем положении удерживается сухарями, выступы которых входят во внутреннюю кольцевую канавку муфты. Сухари прижимаются к муфте упругими кольцами (как вариант, вместо колец могут использоваться подпружиненные шарики). Бронзовые блокировочные кольца имеют наружные зубья со скосами и впадины под сухари; ширина впадин несколько больше ширины сухарей. Кольцо может провернуться относительно ступицы на величину разницы ширины паза кольца и ширины сухаря. Для увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки.

Работает синхронизатор следующим образом. При включении передачи вилка переключения перемещает муфту в направлении шестерни включаемой передачи. При перемещении муфты усилие через сухари передается на одно из блокировочных колец, которое вместе с муфтой перемещается относительно ступицы в сторону включаемой шестерни до соприкосновения с ее конической поверхностью.

Вследствие разности угловых скоростей включаемой шестерни и ведомого вала на конических поверхностях возникает сила трения, которая поворачивает блокировочное кольцо до упора его в сухари. При этом зубья блокировочного кольца станут напротив зубьев муфты и дальнейшее перемещение муфты становится невозможным. После выравнивания угловых скоростей шестерни и синхронизатора сила, сместившая блокировочное кольцо, исчезает; под действием усилия водителя оно вернется в

Как пользоваться механической коробкой передач

Большинство опытных автомобилистов не хотят пользоваться автоматическими трансмиссиями, так как считают их не безопасными, и малоэффективными. Кое в чем они правы. Некоторые автоматические КПП по своим функциями догоняют механические, а где – то и превосходят их. Поскольку стоимость автоматической трансмиссии гораздо больше, то по численности покупок лидирует именно механическая КПП. Она очень практична и почти идеальна во – всем, но иногда начинающие водители не знают, как нужно переключать передачи во – время езды, и старта. Работать по схеме с механической КПП довольно просто, но всегда необходимо придерживаться некоторых правил.





Старт

Для движения автомобиля нужно, прежде всего, включить в нужное положение передачу и открыть подачу топлива для более эффективного ускорения. Оказывается все не так сложно — сцепление, первая передача и газ. Когда автомобиль начинает стартовать, он тратит много усилий на движение с места, по этой причине часто глохнет мотор. Основой плавного трогания автомобиля заключается в синхронном нажатии педали газа и сцепления. Здесь говорится не о том, как использовать педали, а о применении КПП. Автомобилисты предпочитают трогаться с первой передачи, это является очень актуальным, потому что вероятность того, что двигатель заглохнет минимальна. Для включения передачи нужно полностью нажать педаль сцепления, при этом плавными движениями двигайте рычаг. Если сопротивление очень резкое, а КПП издает непонятные звуки, верните рычаг МКПП в исходное положение. Снова отпускайте сцепление и нажимайте педаль, желательно повторить. При включении нужного положения, немного уменьшится усилие рычага, а после, движение его остановится. Произойдет это, так как в конце пазла он столкнется с ограничителем. Для езды в холодное время года или при заморозках, очень кстати будет научиться стартовать с второй передачи. Такой процесс поможет не буксовать колесам и уйти в занос или зарыться в снег. Различий не так уж много. На МКПП нужно выбирать вторую передачу, чтобы не было повышения нагрузки на мотор, балансирование педалями газа и сцепления должно быть относительно тонким. На КПП негативно влияет: 1) резкое переключение рычагом КПП 2) резкое убирание ступни с педали сцепления 3) большая подача топлива. Такие действия очень быстро могут привести к неисправностям.





В движении

При движении машины, важно понять: 1) когда переключать передачи 2) добиться нормальной динамики 3) не допустить поломку коробки передач. В разных источниках описаны рекомендации по использованию каждой передачи и соответствующие для нее скорости. Та скорость, что проведена полностью не правильная, ведь каждая машина имеет свой уровень мощности и у каждой свое передаточное число. Водителям без опыта рекомендуется смотреть на тахометр. Для многих автомобилей диапазоном от 2500 до 3500 об/мин, является экономичная часть работы двигателя. Браться за рычаг не нужно в том случае, если машина передвигается с такой частотой вращения коленвала. Переключение положения у спортивных машин с моторами высоких оборотов производятся иначе. Поэтому стоит не экономить, а пройти необходимо специальный курс по управлению скоростных машин. Когда увеличиваются обороты, нужно сменить положение на выше, при этом выжимать полностью сцепление и быть осторожным, когда рычаг перемещается. Тоже самое необходимо сделать, если падают обороты, но передача должна быть сменена на низкую. Рекомендуется переключать поочередно, применяя каждую передачу в момент разгона. Можно конечно не воспользоваться 1 и 2 ступеней КПП, просто перескакивая их. Не забывайте соблюдать при этом осторожность в работе с педалью сцепления, из — за халатности можно навредить валам КПП. В сложных и тяжелых моментах механическая КПП хороша тем, что позволяет вам подготовиться. Пониженную ступень в механической КПП включаю в частности при:

  1. Крутом повороте
  2. Обгоне
  3. Приближение к большому подъему

В тех случаях, когда применить тормозную систему нельзя, допустим во — время движения по ледяной дороге или на резком уклоне, необходимо тормозить при помощи двигателя. Вам нужно будет акселератор отпустить полностью, а потом поочередно менять передачи на низкие, делать это до того момента, пока транспорт не наберет подходящую скорость. Ни в коем случае не допускайте большого повышения колебаний мотора, и если возможно не пробуйте помогать КПП тормозом. Опытные водители зачастую разбираются в исходящих звуках с мотора. Для того, чтоб на слух переключать ступени, необходимо сперва привыкнуть к своему транспорту. Переключать передачи по ощущению реакции машины, является пиком мастерства. Владелец авто может оценить, как быстро ускоряется его транспорт при нажатии на акселератор, а также во — время повышения оборотов изменяет позицию передачи, делая лучше динамику вашего транспорта. Для этого требуется наличие огромных навыков и привычки к определённому авто.





Вся загадка экономичности

Экономичным диапазоном, как мы уже говорили чуть выше, является 2500-3500 об/мин. При равномерной езде с средней или более высокой скоростью рекомендуется выбирать исключительно его, для меньшего расхода топлива. Многие думают, что если ритмично переходить на высокие ступени и задерживать вращение коленвала в пределах 1000 — 1500 об/мин, то они уменьшать затраты горючего. Такое действие не правильное, чтоб набрать скорость с низких оборотов, машине необходимо больше топлива. На возникшую ситуацию водитель не сможет нормально отреагировать, это будет сложно. Для правильного переключения скорости, нужно понять наличие какой компоновки используется в современных механических коробках передач. В основном пятые и шестые передачи, приготовлены только для уменьшения расхода горючего. Наивысшая скорость очень часто достигается на 4 или 5 передаче, это во многом зависит от численности ступеней. Включив раньше повышенную передачу, это не даст снижение на затрату топлива. Как сказано выше, обороты снизится до минимума.





Общие предложение

Во избежание заблаговременной поломки КПП, износа сцепления или двигателя, необходимо не делать резкие движения рычагом, и правильно уравновешивать педалями, при этом пытаться избегать резких пробуксовок и ударов. Для уменьшения расхода горючего постоянно нужно поддерживать обороты в двигателе при умеренном диапазоне. С наличием МКПП можно притормаживать мотором, тем самым предотвратить попадание в тяжелые ситуации. Изучив правила для переключения, вы тогда сможете наблюдать за своим автомобилем, получив нужную динамику, минимальные затраты и безопасность.



Разница между ручной и автоматической передачей Разница между

Перед покупкой автомобиля нам необходимо знать, какой тип автомобиля и какой тип трансмиссии нам больше подойдет. Есть два типа трансмиссии: одна — автоматическая, а вторая — механическая. Поэтому, чтобы решить, какую машину купить, важно знать разницу между механической коробкой передач и автоматической коробкой передач.

Наиболее существенное различие между двумя трансмиссиями состоит в том, что в механической коробке передач водитель использует сцепление для переключения передач, тогда как автомобиль с автоматической коробкой передач регулирует передачи автоматически в зависимости от частоты вращения двигателя.Это основная причина, по которой одна коробка передач называется автоматической, а другая — ручной.

Автомобиль с механической коробкой передач расходует меньше топлива, но с автоматической коробкой передач используется больше газа. Это важное соображение при принятии решения о том, какой тип автомобиля покупать. У автомобиля с автоматической коробкой передач сверхурочные расходы будут намного выше из-за большего расхода топлива.

Если мы используем механическую коробку передач, это даст больший контроль над автомобилем, но не всегда удобно управлять автомобилем с механической коробкой передач.Автоматическая коробка передач дает меньший контроль над автомобилем, но обещает комфорт и удобство. В механической коробке передач требуется большая концентрация, поскольку водитель должен использовать обе ноги и обе руки для управления автомобилем, но в автоматической коробке передач левая нога свободна.

Также есть разница в цене на обе машины. Автомобиль с МКПП дешевле, чем такой же автомобиль с АКПП. Кроме того, затраты на техническое обслуживание автомобилей с автоматической коробкой передач также выше, поскольку ремонт коробки передач, а также других деталей, связанных с трансмиссией, стоит дороже, чем такие же детали автомобиля с механической коробкой передач.

В механической коробке передач шестерня находится в полу, тогда как шестерня находится на рулевом управлении или в полу в автоматической коробке передач. Коробка передач в автомобилях с механической коробкой передач имеет выступающую наружу ручку, которую можно переключать в 6 направлениях; 1-я, 2-я, 3-я, 4-я, 5-я и задняя передача. Шестерня в автоматической трансмиссии включает первые 5 передач ведущей передачи и имеет букву «P» для парковки, «R» для заднего хода и две другие передачи с именами «1» и «2» для ограничения переключения передач. 1-й и 2-й уровень соответственно.

Автомобили с механической коробкой передач в среднем более экономичны. Однако автомобили с автоматической коробкой передач более популярны и покупаются больше, чем автомобили с механической коробкой передач.

Суммарные баллы

    • В механической коробке передач водитель использует сцепление для переключения передач, тогда как автомобиль с автоматической коробкой передач автоматически регулирует передачи в зависимости от частоты вращения двигателя

    • Автомобиль с механической коробкой передач потребляет меньше топлива, чем автомобиль с автоматической коробкой передач

    • В механической коробке передач водитель лучше управляет автомобилем, чем в автоматической коробке передач, при этом решение о переключении передач принимает автомобиль!

    • Автомобиль с автоматом проще и удобнее ездить

    • Автомобили с механической коробкой передач дешевле, чем такие же машины с АКПП; затраты на ремонт и другое обслуживание также больше для автомобилей с автоматической коробкой передач

    • В механической коробке передач шестерня расположена в полу, тогда как шестерня находится на рулевом управлении или на полу в автоматической коробке передач

    • В механической коробке передач водитель отвечает за переключение передач, поэтому требуется большая концентрация; для управления автомобилем необходимы и ноги, и руки; в автомобилях с автоматической коробкой передач передача переключается автоматически и левая нога свободна во время движения

    • Автомобили с автоматической коробкой передач чаще используются в спорте, чем автомобили с механической коробкой передач

    • Автомобили с автоматической коробкой передач более популярны и в среднем покупаются больше, чем автомобили с механической коробкой передач.

M5R1 Новые механические коробки передач — Midwest Transmission Center, Inc.

Полную линейку предлагаемых нами продуктов, включая новые и модернизированные механические трансмиссии M5R1, можно найти на сайте www.midwesttrans.com. Чтобы поговорить со специалистом по приводным поездам или разместить и заказать звонок по бесплатному телефону 888-824-2012, купите напрямую с завода и сэкономьте деньги!

Если вы хотите сэкономить, спросите о наших хороших вывозных запчастях (GTO), они проверены и гарантированы.Воспользуйтесь нашей онлайн-корзиной для покупок, просто дважды щелкните номер детали , чтобы просмотреть дополнительную информацию, добавить в корзину или перейти к оформлению заказа. Если вам нужна дополнительная информация или вы не можете найти нужные детали, позвоните нам по телефону 888-824-2014.

Мы предлагаем Новые M5R1 Ford или Mazda 5-ступенчатые механические коробки передач OE для Ford Rangers и Aerostars, это прямая замена. См. Информацию о применении ниже. На эти устройства предоставляется 12-месячная гарантия без проблем. Если вам нужна помощь, мы предлагаем бесплатную техническую поддержку, позвоните нам.

Воспользуйтесь нашей онлайн-тележкой для покупок, просто нажмите дважды на номер детали и просмотрите дополнительную информацию, добавьте в корзину или перейдите к оформлению заказа.

M5R1 Новые трансмиссии

Автомобиль Автомобиль
Номер детали Год Описание Ваша стоимость Основной депозит
MTFRD005N 1988-до Форд 2WD 2.9 / 4.0L $ 1 060,00 $ 250
MTFRD007N 1986-до Форд Рейнджер Аэростар 3.0L 2WD $ 1 060,00 $ 250
MTFRD065N 1998-2001 гг. Ford Ranger 2.5L 2WD $ 1,193,33 $ 250
MTFRD075N 2001-Up Ford Ranger 4.0L 2WD $ 1326,67 $ 250

Ниже приведен подробный список, включающий модернизированные механические трансмиссии M5R1 Ford Mazda, комплекты для ремонта подшипников с синхронизирующими кольцами и без них. Передние ремонтные комплекты, прокладки и сальники, втулки, отдельные подшипники, ступица синхронизатора и ползун, комплекты колец синхронизатора, вилки переключения, шестерни, первичные валы, кластер и главные валы и мелкие детали.Если вы хотите сэкономить, спросите о наших хороших вывозных деталях (GTO), они проверены и гарантированы. Если вы хотите сэкономить, спросите о наших хороших вывозных запчастях (GTO), они проверены и гарантированы. Воспользуйтесь нашей онлайн-корзиной для покупок, просто нажмите на номер детали и просмотрите дополнительную информацию, добавьте в корзину или перейдите к оформлению заказа. Если вам нужна дополнительная информация или вы не можете найти нужные детали, позвоните нам по телефону 888-824-2014.

Ознакомьтесь с полной линейкой предлагаемых нами продуктов на сайте www.midwesttrans.com. Чтобы поговорить со специалистом по приводным поездам или разместить и заказать звонок по бесплатному телефону 888-824-2012, купите напрямую с завода и сэкономьте деньги!

Центр трансмиссии

Midwest — производитель автомобилей, занимающихся ремонтом, и производитель Re-
может помочь вам с ручной коробкой передач M5R1

При возникновении проблем с диагностикой вашего автомобиля Ford Mazda M5R1 с 5-ступенчатой ​​механической коробкой передач мы можем помочь. У нас есть большой запас готовых восстановленных механических коробок передач M5R1 плюс детали трансмиссии .Мы предлагаем восстановленные на заводе блоки, прошедшие динамометрические испытания. Мы предоставляем 12-месячную гарантию без проблем. Трансмиссия Midwest занимается переработкой и ремонтом автомобилей в течение 19 лет и отгружает готовые блоки по всему миру. Для повышения качества Midwest была одной из первых компаний, которые включили динамометрические испытания механической коробки передач перед отправкой в ​​качестве последнего шага в процесс контроля качества. Мы специализируемся на механических коробках передач, автоматических коробках передач и раздаточных коробках.Мы можем помочь с повышением производительности и конверсии. В прошлом году наши 22 сотрудника отгрузили более 9000 единиц. Гарантированное качество и правильная поставка запчастей. Вы можете увидеть полную линейку предлагаемых нами продуктов на сайте www.midwesttrans.com.

Воспользуйтесь преимуществами нашей 5-ступенчатой ​​механической коробки передач M5R1

Трансмиссии M5R1 использовались Ford и Mazda в пикапах Bronco II, Rangers, Explorer Sports и Mazda серии B, начиная с 1988 года, со следующими литровыми двигателями 2.3, 2,9, 3,0 и 4,0 л, 4 цилиндра и модели V6.

Free M5R1 5-ступенчатая механическая коробка передач Рисунок деталей

Ниже мы приводим иллюстрации деталей M5R1 (2 страницы), чтобы помочь вам правильно определить нужные вам детали. Выберите нужные вам детали из следующего списка и позвоните нам.

Воспользуйтесь нашей онлайн-корзиной для покупок, просто щелкните номер детали и просмотрите дополнительную информацию, добавьте в корзину или перейдите к оформлению заказа.

M5R1 Восстановленные трансмиссии

Описание Номер детали Ваша стоимость
Восстановленные восстановленные трансмиссии Гарантия 12 месяцев
Восстановленный 2WD 88-97 Ranger 2.3L 4X2 5SPD И 94-97 Mazda B2300 4X2 2.3L MTFRD003 $ 766,67
Восстановленный 4 WD 2.3L 4 цилиндра MTFRD004 $ 766,67
Восстановленный 2WD 2,9 и 4,0 л V6 MTFRD005 $ 766,67
Восстановленный 4 WD 2,9 и 4,0 л V6 MTFRD006 $ 766,67
Восстановленный 2WD 3.0L 1988-1997 MTFRD007 $ 766,67
Восстановленный 4WD 3.0L MTFRD008 $ 766,67
Восстановленный 1998-2004 Ranger 3.0L 4WD и 19989-2000 Mazda B3000 4WD MTFRD066 $ 926,67
Восстановленный 01-10 Mazda B2300 2.3L, 01-11 Ranger 2.3L 4X2 MTFRD093 $ 1,193,33
Восстановленный 1998-2011 Ranger 4.0L 4WD 2001-2003 Sporttrack B4000 MTFRD097 1060,00 $
Основной депозит по всем вышеупомянутым реконструированным блокам 250 долларов.00

Комплекты для ремонта подшипников M5R1

Ссылка на чертеж Описание Номер детали Ваша стоимость Изображение
Комплект для ремонта подшипников
1988 — Позднее Комплект для ремонта подшипников (без колец синхронизатора) (1 шт., 2-й синхронизатор, 5-й и реверсивный ползунки 30 зуб.) 5-й и реверсивный ползунки имеют 36 зубьев MWT247 $ 169,10
1988 — Позднее Комплект для восстановления подшипников (с синхронизирующими кольцами) 88-91 Ranger Bronco Mazda НЕ ОБНОВЛЕНО Слайдер 5-го и Rev. имеет 36 зубьев TRSBK247WS 248 долларов.13
1988 — Позднее Комплект для восстановления подшипников (без колец синхронизатора) (1 шт., 2-й синхронизатор, 5-й и реверсивный ползунки 30 зуб.) 5-я и реверсивная ползунки имеют 30 зубцов MWT247 $ 169,10
1988 — Позднее Комплект для ремонта подшипников (с синхронизирующими кольцами) (1 шт., 2-й синхронизатор, 5-й зуб и ползунок заднего хода) 5-й и реверсивный ползунки имеют 30 зубцов TRSBK247AWS $ 316,56
2001 — Позднее Комплект для ремонта подшипников (без колец синхронизатора) (1 шт. 2-й синхронизатор, 30 зуб. 5-й и ползунок заднего хода) MWT247 169 долларов.10
2001 — Позднее Комплект для ремонта подшипников (с синхронизирующими кольцами) (3-х компонентный синхронизатор 2-го узла) TRSBK247BWS $ 1,440,00
1994 — Позднее Комплект для ремонта подшипников (без колец синхронизатора) (1 шт. 2-й синхронизатор, 30 зуб. 5-й и ползунок заднего хода) MWT247 $ 169,10
1994 — Позднее Комплект для восстановления подшипников (с синхронизирующими кольцами) (1 шт. 2-й синхронизатор, 30 зуб. 5-й и задний ползун) TRSBK247AWS 316 долларов.56
1994 — Позднее Комплект для ремонта подшипников (без колец синхронизатора) (1 шт. 2-й синхронизатор, 30 зуб. 5-й и ползунок заднего хода) MWT247 $ 169,10
2001-2003 Комплект для ремонта подшипников (с синхронизирующими кольцами) 1-е и 2-е кольца синхронизатора имеют 45 зубьев — синхронизирующее кольцо 2-й передачи состоит из нескольких частей Позвонить

Комплекты для ремонта подшипников M5R1

Ссылка на чертеж Описание Номер детали Ваша стоимость Изображение
Перечисленные ниже детали являются общими для указанных выше марок и моделей
Ремкомплект передний
Н.I. Ремкомплект передний (87-00) MWTFK-M5R1 $ 127,72
Верхняя крышка, восстановленная с вилками M5R1-TC $ 166,67
Н.И. Ремкомплект передний (01-Up) (обновленный) TRS-FK-M5R1C $ 127,72

M5R1 Прокладка и уплотнения

M5R1 Втулки

Ссылка на чертеж Описание Номер детали Ваша стоимость Изображение
58 Корпус удлинителя втулки (1.740 дюймов OD) (2wd) MWT100458 $ 14.93

M5R1 Подшипники

Ползунки и синхронизирующие кольца M5R1

Ссылка на чертеж Описание Номер детали Ваша стоимость Изображение
Ползунки и синхронизирующие кольца
14 Слайдер 5-го заднего хода (30 т) Поздний MWTM5R1-15B-R 81,67 $
14 Слайдер 5-го заднего хода (36 T) MWTM5R1-15 53 доллара.17
Н.И. (1 шт. 2-я синхронизатор, 30-ступенчатая 5-я синхронизация и обратная синхронизация) MWTSRK247A $ 43.93
Н.И. (1 шт. 2-я синхронизатор, 36 Т 5-я и обратная синхронизация) МВтЦРК247 $ 39.99
Н.И. (3-х компонентный 2-й синхронизатор) НЕТ Позвонить
Комплект колец Mazda Ranger без обновления 36T MWTRK-M5R1 39 долларов США.99
Комплект колец Mazda Ranger для поздних 30T MWTRK-M5R1-L $ 39.93
13 Ключ синхронизатора 1-2 и комплект пружины MWTM5R1-K3 $ 6,73
6 1-е кольцо синхронизатора (используется с составным кольцом — 2-я передача) MWT1L2Z7107AA $ 6,29
6 1-е кольцо синхронизатора (42 зуб.) (Используется с цельным кольцом — 2-я передача) MWTM5R2-14E ​​ 5 долларов США.60
6 2-е кольцо синхронизатора (42 зуб.) (Цельная конструкция) MWTM5R2-14E ​​ $ 5.60
6 2-е кольцо синхронизатора (Multi Design) MWT2L5Z7124BA $ 39,88
6 Узел синхронизатора 3-4 (полный) MWTF1TZ-712D-U 66,02 $
Н.И. Узел синхронизатора 3-4 (только слайдер и ступица) TRS-M5R1-2.5 $ 66,03
11 Ключ синхронизатора 3-4 и комплект пружины TRS-M5R1-K3 $ 6,73
6 3-е кольцо синхронизатора (42 зуб.) MWTF1TZ-7107E-R $ 5.60
6 Кольцо синхронизатора 4-й ступени (42 зуб.) MWTF1TZ-7107E-R $ 5.60
6 5-е кольцо синхронизатора (30 зуб.) MWTF1TZ-7107B-R $ 4.97
6 5-е кольцо синхронизатора (36 зуб.) (Без обновления) MWT200708 16,00 $
6 Кольцо синхронизатора заднего хода (30 зуб.) MWTF1TZ-7107C-R $ 4,97
6 Кольцо синхронизатора заднего хода (36 зуб.) MWTM5R1-14 $ 11,33

Вилка M5R1

M5R1 Шестерни

M5R1 Валы

M5R1 Мелкие детали

Щелкните изображение, чтобы увеличить или уменьшить

Идеальная автоматизированная механическая коробка передач — Simulink

Идеал АКПП

Описание

Блок-агрегат АКПП идеальная автоматическая трансмиссия (АМТ).AMT — это механическая коробка передач с дополнительными приводами и электронным блоком управления (ЭБУ) для регулировать выбор сцепления и передачи на основе команд от контроллера. Количество передач задается целочисленным вектором с соответствующими передаточные числа, инерции, вязкое демпфирование и коэффициенты эффективности. В скорости включения муфты и синхронизации являются линейными и регулируемыми.

Используйте блок для:

Для определения частоты вращения приводного вала и реактивного момента, блок Автоматизированная Ручная Коробка передач вычисляет:

  • Блокировка сцепления и трение сцепления

  • Заблокированная динамика вращения

  • Разблокированная динамика вращения

Чтобы указать расчет эффективности блока, для Коэффициенты эффективности выберите любой из этих вариантов.

Настройка Реализация блока
Только шестерня

Эффективность определяется из таблицы поиска 1D, которая является функцией шестерни.

Шестерня, входной крутящий момент, входная скорость и температура

КПД определен из поисковой таблицы 4D, которая является функцией:

  • Шестерня

  • Входной крутящий момент

  • Входная скорость

  • Температура масла

Управление сцеплением

AMT обеспечивает непрерывную передачу крутящего момента приводного вала за счет управления сигналы давления от сцепления.Если вы выберете Control тип параметр Идеальный интегрированный контроллер , блок генерирует идеализированные сигналы давления сцепления. Чтобы использовать свой собственные сигналы управления сцеплением, выберите Тип управления параметр Внешний Контроль .

Блокировка сцепления и трение сцепления

В зависимости от состояния блокировки сцепления блок агрегатов одна из этих моделей трения.

Если Сцепление Состояние Модель трения
ωi ≠ NωdorTS <| Tf − Nwibi | Разблокировано Tf = Tk где, Tk = FcReffμktanh [4 (wiN − wd)] Ts = FcReffμsReff = 2 (Ro3 − Ri3) 3 (Ro2 − Ri2)
ωi = Nωt − Nωt − Nωi≥ | T | T | Заблокировано

T f = T s

Эти переменные используются в уравнениях.

ω t

Частота вращения выходного ведущего вала

ω i

частота вращения ведущего вала

Частота вращения приводного вала

bi

Вязкостное демпфирование

F c

Прикладное усилие сцепления

Tf

Момент трения

Tk

Кинетический момент трения

Ts

Статический момент трения

Статический фрикционный момент

Диск кольцевой внешний радиус

Ri

Внутренний радиус кольцевого диска

μ с

Коэффициент статического трения

k9452 k9452 трение

Заблокированная динамика вращения

Чтобы смоделировать динамику вращения, когда муфта заблокирована, блок реализует эти уравнения.

Блок определяет входной крутящий момент, T i , через дифференциацию.

Эти переменные используются в уравнениях.

9048 9048 шестерня

КПД задействованной передачи

5 без блокировки

динамика вращения при разблокированном сцеплении, блок реализует это уравнение.

где:

ω i

Частота вращения входного ведущего вала

ω d

12

b N

Зубчатая передача с включенным зацеплением

J N

Инерция шестерни с включенной шестерней

T d

Крутящий момент приводного вала

T i

Прикладной динамический крутящий момент

3 с зацеплением демпфирование

ω d

Частота вращения приводного вала

N

Зубчатая передача

J N

Момент инерции задействованной шестерни

T d

Крутящий момент приводного вала

входной крутящий момент

Учет мощности

Для учета мощности блок реализует эти уравнения.

PwrTrnsfrd - Мощность, передаваемая между блоками

Дифференциал PwrDiffrntl
Сигнал шины Описание Переменная Уравнения

PwrInfo

PwrEng

Мощность двигателя

P eng

ωiTi
6046 9 ωdTd

PwrNotTrnsfrd - Мощность, пересекающая блок пограничная, но не переданная

PwrEffLoss

Потери механической мощности

P выливание

ωdTd (ηN − 1)
damploss

−bNωd2 −binωi2

PwrCltchLoss

Потери мощности сцепления

2

при разблокировке

2 947 9479 946 9479 (ωi − Nωd)

PwrStored - Скорость изменения накопленной энергии

PwrStoredTrans

Скорость изменения кинетической энергии вращения

P str

При блокировке: ω˙iωi (Jin + JNNNN2)

:

Педали механической коробки передач - Walmart.com "," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНОЙ доставки на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElhibited ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTestingApi " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.
