Как пользоваться коробкой роботом: правила вождения и эксплуатации

На легковых автомобилях используют несколько видов ступенчатых трансмиссий, предусматривающих переключение передач в ручном или автоматическом режиме. На части автомашин встречается роботизированная коробка, созданная на базе механической, но с автоматическим переключением скоростей и управлением сцеплением. Водителю необходимо знать, как ездить на роботе, поскольку от правильной эксплуатации зависит ресурс сцепления и механической части коробки скоростей.

Роботизированная коробка передач достаточно популярна в наше время.

Устройство роботизированной КПП

Роботизированная коробка представляет собой механическую ступенчатую трансмиссию, дополненную электронным блоком управления. Управление муфтой сцепления и переключение скоростей производится исполнительными сервоприводами (электрическими или гидравлическими). Для начала движения водителю необходимо поставить селектор в положение A (перемещение вперед) или R (движение назад), а затем отпустить педаль тормоза.

Блок управления переключает скорости в зависимости от частоты вращения коленчатого вала и сопротивления движению. В конструкции контроллера предусмотрен специальный датчик, фиксирующий угол наклона автомашины. В зависимости от положения автомобиля корректируется работа роботизированной коробки.

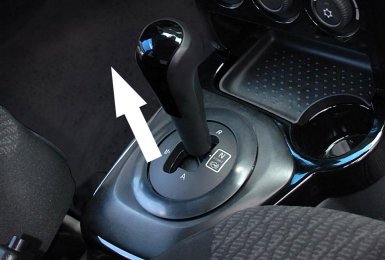

В конструкции коробки предусмотрен режим ручного переключения, обозначаемый литерой M. Для выбора скорости необходимо нажимать на селектор вперед или назад, повышая или понижая передачу. Электронный контроллер отслеживает режим работы двигателя и скорость движения, в памяти устройства зашиты допустимые соотношения скоростей и оборотов силового агрегата. Например, блок не допустит попытки тронуться с 3-й передачи или перекрутить коленчатый вал мотора ошибочным включением пониженного передаточного отношения при движении на трассе.

Обслуживание роботизированной коробки заключается в проведении компьютерной диагностики, позволяющей определить остаточную толщину фрикционных накладок сцепления. При неаккуратном обращении с трансмиссией происходит ускоренный износ накладок муфты сцепления. Изменение размерных цепей негативно влияет на работу исполнительных механизмов, проходящих калибровку в заводских условиях.

При проведении ежегодного обслуживания автомашины или через каждые 10-15 тыс. км выполняется адаптация конструкции, позволяющая компенсировать износ накладок. Пренебрежение процедурой адаптации приводит к некорректной работе агрегата и его переходу в аварийный режим. В механической части трансмиссии производится замена масла на жидкость, рекомендованную изготовителем. Периодичность обслуживания агрегата зависит от производителя, рекомендации приведены в сервисной книжке автомобиля.

Роботизированная коробка передач выбирать и включать необходимую передачу без участия водителя.

Как ездить на коробке робот

Роботизированная коробка предназначена для спокойного движения, резко нажимать на педаль газа не следует даже при активации спортивного режима.

Для обеспечения динамичного разгона рекомендуют перевести селектор в режим ручного управления и плавно ускоряться на каждой передаче. При замедлении необходимо вернуть рычаг в положение автоматического выбора передачи. Допускается буксировать автомобиль с роботом в случае поломки силовой установки или узлов подачи топлива. При поломке трансмиссии рекомендуют перемещать автомашину на эвакуаторе.

При переключении скоростей на роботе происходит толчок, что не является проблемой или признаком неисправности. Для уменьшения эффекта можно отслеживать моменты переключения и снижать обороты двигателя. Если машина застряла в грязи или снежной каше, допускается раскачивание автомобиля путем переключения коробки из режима А в режим R. Но длительное буксование приводит к нарушению работы исполнительных механизмов. Для восстановления работоспособности требуется выполнить компьютерную калибровку сервоприводов.

Особенности вождения с роботизированной коробкой

Поскольку робот является компромиссным вариантом конструкции, следует учитывать некоторые особенности управления автомобилем. Например, роботизированный агрегат не всегда корректно переключает скорости, что приводит к падению интенсивности разгона. При резком нажатии на педаль газа передачи переключаются вниз с запаздыванием. Эту особенность следует учитывать при совершении обгона на трассе, особенно с выездом на полосу встречного движения.

Требуется ли прогрев

Роботизированная коробка не требует прогрева масла. После запуска двигателя рекомендуют постоять 20-60 секунд, пока шестерни не разбросают смазывающее вещество по поверхностям трения. Прогревать машину зимой необходимо на протяжении нескольких минут, до момента стабилизации оборотов двигателя. Затем можно пользоваться автомобилем. Селектор переводится в позицию А.

При прогреве двигателя не требуется устанавливать селектор коробки в различные положения по аналогии с гидромеханическими агрегатами. После начала движения рекомендуют проехать 1-2 км на пониженной скорости, чтобы снизить нагрузки на трущиеся поверхности. Поскольку картер коробки находится на удалении от силового агрегата, нагрев масла в трансмиссии происходит через 10-15 км пути.

Начало движения на подъем его преодоление спуск

В конструкции роботизированных агрегатов не используется ассистент старта в гору. Исключение составляют некоторые марки автомобилей.

Чтобы начать двигаться в гору на автомашине с коробкой робот, необходимо перевести рычаг в положение A, одновременно удерживая автомобиль стояночной тормозной системой. Затем водитель отпускает рычаг тормоза и увеличивает частоту вращения двигателя.

Для снижения отката автомашины водителю необходимо поймать момент включения сцепления и одновременно отпустить рычаг ручного тормоза. Перед началом эксплуатации автомобиля рекомендуют выполнить несколько пробных попыток старта на горке, чтобы понять момент начала работы сцепления. В зимнее время коробка переключается в режим ручного выбора ступени, что снижает пробуксовку в начале движения. После разгона скорости переключаются принудительно или селектор переводится в положение автоматической работы.

При увеличении скорости коробка будет повышать передачи, но если частота вращения мотора упадет, трансмиссия перейдет на пониженную скорость в автоматическом режиме. При движении на спусках рычаг остается в положении А, педаль газа отпускается для торможения двигателем.

Для дополнительного снижения скорости производится нажатие на педаль тормоза. Переключать селектор трансмиссии в нейтральное положение не требуется.

Остановка и парковка

Автомобиль с роботизированным агрегатом останавливается при помощи штатных тормозов. Затем водитель устанавливает рычаг коробки в нейтральное положение и включает стояночный тормоз. Педаль тормоза отпускается, водитель может заглушить двигатель и вынуть ключ из замка. При остановках, например, на светофоре, допускается оставлять селектор в положении движения вперед. При длительной стоянке необходимо перевести рычаг в нейтральную позицию, поскольку в выжатом положении сцепление изнашивается.

Другие режимы

Роботизированные коробки передач поддерживают дополнительные режимы работы:

1. Режим, обозначаемый пиктограммой в виде снежинки, предназначен для передвижения в зимнее время. Контроллер коробки обеспечивает старт со второй передачи и меняет алгоритм переключения скоростей, снижая пробуксовку колес на скользком дорожном покрытии.
2. Функция «спорт» позволяет переключать передачи при повышенной частоте вращения коленчатого вала, что обеспечивает динамичный разгон.
3. Ручной режим, позволяющий принудительно управлять коробкой передач.

Эксплуатация роботизированной коробки передач в городских условиях

Езда на автомобиле с роботизированной коробкой в городе требует переключения в нейтральное положение при остановках дольше 20-30 секунд.

Если удерживать автомашину на тормозе, то сцепление находится в разомкнутом состоянии. Из-за этого изнашиваются детали привода фрикционной муфты, теряется эластичность пружинных элементов. Дополнительных требований к эксплуатации роботизированного узла нет.

Как пользоваться роботизированной коробкой передач. Роботизированная коробка передач

Роботизированная коробка передач – это устройство подобное МКПП, в котором такие функции, как переключение скоростей и отключение сцепления, производятся автоматически. Принцип работы заключается в том, что водитель на дороге и «обстоятельства» движения как бы запускают систему, которая управляет, а всё остальное уже делает коробка.

Это для нормального дня, с некоторыми агломерациями, но также и с небольшим количеством трафика. Это означает, что это не менее 800 смен в день. Со временем ручные коробки передач остались прежними, но автоматические коробки были разнообразны. Например, многие классические автоматические коробки передач имеют функцию автоматического удержания — это означает, что вам не нужно держать ногу на тормозе, таким образом устраняя неудобство автоматической коробки. Эта статья призвана принести немного больше света в эту область, чтобы помочь нам сделать лучший выбор, когда мы хотим купить подержанный автомобиль.

Такая работает очень экономично, надёжно и комфортно. Да и в плюс ко всему, она несколько дешевле, чем обычный автомат. Сейчас практически все марки автомобилей устанавливают именно эту коробку в авто любого класса.

Описание

РКП отличается от своих предшественниц конструкцией. Это обычная МКПП с возможностью управлять передачами и сцеплением. В этом и заключается принцип ее работы. Очень многие марки производителей данных коробок брали за пример обычные механические, как, например, известная Speedshift, созданная на базе АКПП 7G-Tronic. Там всего лишь заменили гидротрансформатор на усовершенствующие, многодисковые сцепления на основе фрикционов. Коробки-роботы бывают двух типов:

Для тех, кто страстно относится к работе коробки передач, мы добавили полезные ссылки. Нажмите педаль сцепления и поднимите ногу с педали акселератора, смените шестерню, поднимите ногу на педаль сцепления и нажмите педаль акселератора. В общем, автомобили с 6 скоростями имеют более короткую передачу — то есть вам приходится чаще менять скорость, а ускорение в каждой скорости более «опухло». Автомобиль с 5 скоростями легче ездить в городе, потому что вы можете запускать больше с определенной скоростью, конечно, но с менее «пушистым» ускорением.

• электрические;
• гидравлические.

Создают такое устройство достаточно известные марки: Митсубиси, Фиат, Форд, Опель, Пежо, Ауди, Рено, БМВ и другие. Управляет такой КПП электронная система. Работает это устройство в 2-ух режимах:

1. автомат;
2. полуавтомат.

В первом случае, практически вся работа выполняется автоматически (блок управления получает сигналы с входных датчиков и производит алгоритм, который и управляет коробкой). Во втором случае, вы можете вручную переключать скорости на селекторе (секвентальный режим).

Ручная автоматическая коробка

Но различия таковы. Минусы: неудобное вождение в городе, если вы новичок, вы можете быстро сломать сцепление. Схема проста: у вас есть две педали, такие как автоматическая коробка, но есть сцепление, в котором вы не работаете напрямую. Робот поднимается на сцепление, меняет скорость и освобождает сцепление.

Вы воспринимаете это как «автоматическую коробку». Против того, что сцепление подходит быстрее, чем механическая коробка передач, оно предназначено для переключения передач. Чтобы не дрожать, вам нужно почувствовать, когда вы хотите изменить скорость, затем поднимите ногу с ускорения и установите ее снова; фиксированный как ручной блок.

Фотогалерея

Ниже вы можете просмотреть, как выглядит коробка-робот и посмотреть на её принцип работы.

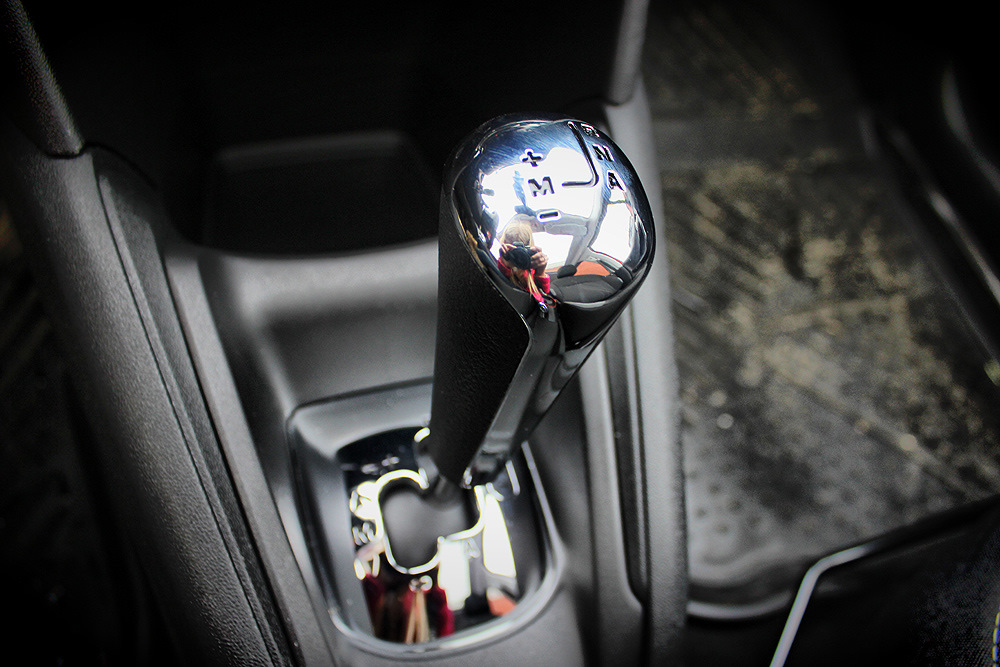

Ручка управления КПП

Отзывы

В настоящее время коробка-автомат приобрела большое количество поклонников и немалое количество врагов. Кто-то «за» неё, кто-то «против». Чтобы в этом разобраться предлагаем прочитать вам самые последние отзывы.

Ручная коробка передач с двойным сцеплением

Однако техническое обслуживание значительно ниже. При изменении скорости он также сохраняет небольшие недостатки роботизированной коробки передач. Он также является совершенно новым на рынке, и информации о надежности мало. Форд поставил эту «автоматическую» коробку на несколько автомобилей.

Если механическая коробка передач может быть отсоединена от двигателя сцеплением, автоматическая коробка — без муфты — остается подключенной все время. И для его устранения используется «гидротрансформатор» или «преобразователь». Вы можете узнать больше, нажав здесь. Автомобиль имеет две педали, которыми вы управляете правой ногой, а именно дроссельной заслонкой и тормозом. Сегодня есть много вариаций этой коробки передач, изначально имевшей 3 скорости, затем 4, и теперь есть автоматические коробки передач с 9 скоростями.

Положительные	Отрицательные
А мне очень нравится, что есть возможность переключать скорости вручную, а всё остальное она делает сама.	Ой, робот лучше не берите, у меня знакомый не так давно купил (), теперь работы непочатый край, каждые 10 000 ездит на регулировку.
Хорошая штука, к ней просто привыкнуть надо.	Как по мне, обычная механика намного лучше. А робот – это самая ненадёжная коробка.
В пробках то, что надо! Очень удобно!	Не переношу робота совсем, выбираю механику.
Я никаких минусов в ней не вижу, всё это чушь! Механика – это цирк какой-то. В управлении очень удобная. Оптимальный режим работы двигателя. Можно сказать, исправляет ошибки малоопытного водителя. Машина не дёргается.	Вообще не советую никому брать робот или вариатор. Самые капризные коробки передач. И очень слабые. Хорошо, если до 10 тыс. доедут.
Я уже очень долго езжу на роботе. Хорошая вещь. Моё мнение таково, что проблема не в ней, а в наших дорогах. Да, согласен, что сделана она была явно не для наших дорог. Но вы постарайтесь ездить аккуратнее и меньше обгонять. И всё будет хорошо.	Как бы получается, что эта такая же обычная механика, только за ручку дёргает электропривод, а им уже управляет электронный блок. Так вот этот блок расшатается в два счета. Значит, как по мне, лучше обычный гидроавтомат.
Очень сильно экономит бензин и вообще все минусы – это лишь особенности.	Я сама не пользуюсь роботом, но отзывы слышала только плохие. Так что лучше брать по классике механику или уже автомат.
К этой коробке нужно привыкнуть и будете летать. И в пробках можно наловчиться и на скорости погонять. Сказка!	Очень много минусов! Техника думает за тебя, а желания ваши не всегда совпадают. Плюс в обслуживании она почти в два раза дороже. Да и сама коробка очень дорогая.
Отличная!	Большой расход бензина.
Максимально подстраивается под водителя, вообще никаких вопросов нет.	Эта коробка абсолютно не подходит для езды в городе.
Мне тоже сначала было непривычно после механики, но сейчас очень нравится!	Машину нельзя завести сходу.
Не пожалел, что купил. Уже один раз в ремонте побывала.	Очень долго подключается сцепление на старте.
Вы сначала определитесь, может проблема в вас, а не в коробке. Вещь класс!	На ней невозможно ездить на высокой скорости!
Действительно, эта коробка для более опытных водителей и вообще незачем неучам суваться!	Такая проблемная коробка передач. Мало у кого доживает хотя бы до 50 000 км.

В этой статье мы рассмотрели принципы работы роботизированной коробки передач, а также благодаря отзывам оценили её возможности и выяснили её минусы и плюсы.

Видео «Роботизированная коробка передач»

Очень полезную информацию о том как работает и из чего состоит коробка вы сможете узнать, просмотрев это видео.

Прочитав нашу статью, вы узнали очень много о роботизированной КПП, за это оставляйте свои отзывы!

Автоматические коробки передач предвосхищают то, что вы могли бы сделать в качестве драйвера в определенной ситуации. Когда вы делаете что-то совершенно непредвиденное, коробка передач становится медленной. Минусы: коробка передач весит больше, дороже поддерживать, если ее дороже ремонтировать, замедляется, она обычно потребляет 1 литр на 100 км от той же механической коробки передач.

Эта коробка передач выглядит как автоматическая ручная коробка, но на самом деле есть две коробки передач — каждая с муфтой и без «гидротрансформатора», как автоматическая коробка. Говорят, что они являются лучшими автоматическими коробками на рынке, потому что они очень быстро меняют скорость. Что касается надежности, мнения разделены.

Тяговые характеристики двигателей внутреннего сгорания и их приспособляемость к нагрузке недостаточны для прямого привода. Для адаптации используются разнообразные типы коробок перемены передач, которые позволяют изменить частоту вращения в достаточно широком диапазоне.

Помимо этого, такой механизм обеспечивает возможность движения задним ходом, длительной остановки автомобиля с работающим силовым агрегатом.

Минусы: 2 коробки тяжелее коробки, обмен масла на 000 км у представителя, дорогой. Он не использует шестерни, но пояс и 4 конуса. Принцип работы напоминает велосипедную цепь, шестерни и пластины. Просто потому, что вместо шестерен есть конус, а вместо пластин есть еще один конус. Он имеет основную муфту, отличную от «сцепления» ко всем другим коробкам, и вторичную муфту. Лучше смотреть фильм. На этих коробках передач также есть новый прогресс — для этого есть еще один фильм.

Плюсы и минусы роботизированных коробок передач.)

Опять же: во время вождения у вас странное чувство, отличное от любой другой коробки передач. Это не похоже на скутер, где у вас только одна скорость, но это не похоже на то, что у вас шесть скоростей. Прежде чем купить автомобиль, хорошо знать, какую коробку передач вы хотите. Если вы хотите, чтобы ручная коробка была проще. Если вы хотите автоматическую коробку, вам нужно знать, чего ожидать, сколько денег вы хотите сохранить для обслуживания и как вы хотите чувствовать себя в машине. Вам также необходимо знать компромиссы, которые вы готовы сделать.

Коробка передач робот оснащается автоматом для управления работой устройства в заданном режиме с учетом нагрузки и других условий движения. Процессом руководит электронный блок, запрограммированный определенным образом.

Водитель осуществляет выбор алгоритма и задает его при помощи селектора, кроме того, он может перенимать управление работой механизма и производить переключения как на обычной механике.

Использование роботизированных коробок обеспечивает водителю максимально комфортные условия. Нет необходимости отвлекаться и терять время на переключения передач, а заложенные в процессор программы обеспечивают (в зависимости от условий движения) максимальную экономию топлива.

Большинство ведущих автопроизводителей, и АвтоВАЗ в их числе, широко используют коробки передач такого типа на транспортных средствах разных классов.

Что такое коробка передач робот

В настоящее время существует множество разнообразных конструкций механизмов автомобильных трансмиссий. Для ответа на вопрос: коробка передач робот — что это такое?, следует разобраться в ее устройстве, изучить принцип работы и проанализировать достоинства и недостатки. Практически любой сложный механизм имеет свои плюсы и минусы, устранение которых невозможно без коренной переделки системы.

По своей сути роботизированная коробка является логическим развитием традиционной механической. В ней функции управления переключением передач автоматизированы и контролируются электронным блоком. Помимо этого процессор дает команду на исполнительный механизм сцепления для разобщения двигателя и трансмиссии при перемене передаточного числа.

Роботизированная коробка работает в комплексе с иными элементами трансмиссии. Автоматизированное управление согласуется с работой сцепления, предназначенного для обеспечения переключений.

Устройство и принцип работы

За все время развития автомобилестроения предпринимались множественные попытки упростить управление трансмиссией. Первые удачные конструкции роботизированных коробок передач,пошедшие в серию, появились только после оснащения машин процессорами. Все попытки автоматизировать управление при помощи электромеханических и гидравлических устройств не дали положительных результатов.

Они оказались слишком ненадежными и не обеспечивали приемлемой скорости переключения. Еще одним недостатком такого рода коробок была излишне высокая сложность и, как следствие, запредельная стоимость.

Решить все технические проблемы стало возможным только с появлением компактных и недорогих процессоров и датчиков, контролирующих режимы работы двигателя и трансмиссии.

Конструкция

Многие самостоятельно занимались разработкой данного класса механизмов. Это обеспечило достаточно большое разнообразие конструкций коробок передач роботов,тем не менее, можно выделить в них общие элементы:

• электронный блок управления;
• механическая коробка передач;
• сцепление фрикционного типа;
• система управления переключением передач и муфтой.

Нередко функции электронного блока выполняет бортовой компьютер, контролирующий работу системы питания и зажигания в силовом агрегате. Процессор устанавливается вне картера коробки и соединяется с нею кабельными системами. Особое внимание при этом уделяется защите соединений, используются специально разработанные уплотнители. Нередко контактные группы покрываются тонким слоем золота для предотвращения окисления.

За основу роботизированных коробок обычно берутся хорошо себя зарекомендовавшие устройства. Так, компания Mercedes-Benz при изготовлении агрегата Speedshift использовала АКП 7G-Tronic, вместо гидротрансформатора использовали многодисковое сухое сцепления фрикционного типа.

По аналогичному пути пошли и баварские автомобилестроители из BMW, оснастив шестиступенчатую механическую коробку автоматизированной системой управления.

Обязательным элементом, обеспечивающим работу коробки, является механизм сцепления. В случае с роботизированным устройством применяется конструкция фрикционного типа с одним или несколькими дисками. В последние годы появились трансмиссии с двойным механизмом сцепления, работающими параллельно. Такая конструкция обеспечивает передачу крутящего момента от двигателя без прерывания.

Роботизированные трансмиссии мировых автопроизводителей

Тип трансмиссии	С одним сцеплением	С двумя сцеплениями
Audi R-Tronic		+
Audi S-Tronic		+
Alfa Romeo Selespeed	+
BMW SMG	+
Citroen SensoDrive	+
Ford Durashift	+
Ford Powershift		+
Lamborghini ISR		+
Mitsubishi Allshift	+
Opel Easytronic	+
Peugeot 2-Tronic	+
Porsche PDK		+
Renault Quickshift	+
Toyota MultiMode	+
Volkswagen DSG		+

Системы управления работой сцепления и переключением передач бывают двух видов: с электрическим или гидравлическим приводом. Каждый из вариантов имеет свои положительные и отрицательные стороны. Возможны комбинации из названных выше способов управления коробкой, позволяющие максимально использовать достоинства обеих конструкций и свести к минимуму их недостатки.

Электрический привод сцепления использует сервомоторы, которые обеспечивают минимальное энергопотребление. Отрицательным моментом является крайне низкое время переключения передач (в пределах от 300 мс до 500 мс), что приводит к рывкам и повышенным нагрузкам на детали трансмиссии.

Гидравлические приводы работают значительно быстрее, это делает возможным оснащение такими коробками даже спортивных автомобилей. На суперкаре Ferrari 599GTO время переключения составляет всего – 60 мс, а у Lamboghini Aventador и того меньше – 50 мс. Такие показатели обеспечивают данным машинам высокие динамические характеристики при сохранении плавности движения.

Принцип действия

Для того, чтобы понять как работает роботизированная коробка передач, следует получить представление об алгоритме работы ее механизмов.

Водитель запускает двигатель, выжимает педаль тормоза и переводит селектор в определенное положение. Привод сцепления разрывает поток мощности, а исполнительный механизм коробки производит подключение выбранной передачи.

Водитель отпускает тормоз и плавно увеличивает обороты, автомобиль начинает движение. В дальнейшем все переключения производятся в автоматическом режиме, при этом учитываются заданный режим и данные от датчиков. Управление механизмом осуществляется процессором в соответствии с выбранным алгоритмом. При этом у водителя имеется возможность вмешиваться в работу коробки.

Видео — роботизированная КПП (робот):

Полуавтоматический режим роботизированной трансмиссии аналогичен функции ручного управления автоматической коробки — Tiptronic. В таком случае водитель при помощи рычага селектора или переключателей установленных на рулевой колонке производит переключения передач с понижением или повышением. Отсюда исходит и другое название роботизированной коробки – секвентальная.

Трансмиссия такого типа получает все большее распространение на автомобилях. При этом наблюдается следующее разделение: коробками с электрическими сервомоторами комплектуются бюджетные модели. Ведущие автопроизводителя разрабатывают и выпускают серийно следующие типы механизмов:

• Citroen – SensoDrive;

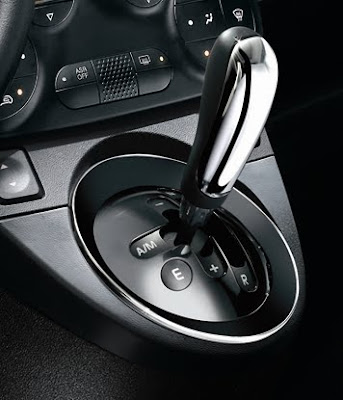

• Fiat — Dualogic;
• Ford — Durashift EST;
• Mitsubishi — Allshift;
• Opel — Easytronic;
• Peugeot – Tronic;

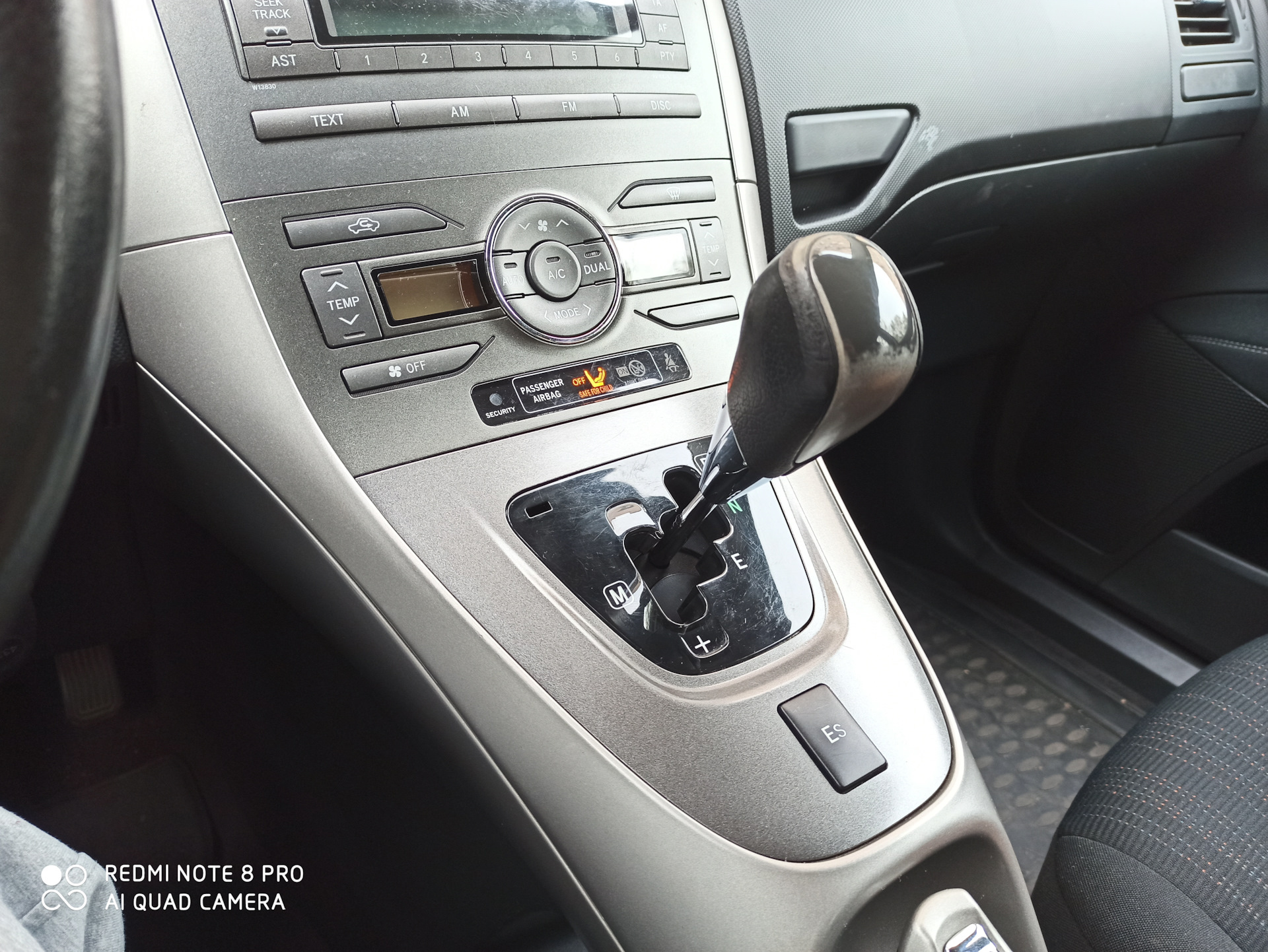

• Toyota – MultiMode.

Для более дорогих моделей производятся коробки с гидравлическим приводом:

• Alfa Romeo — Selespeed;
• Audi — R-Tronic;
• BMW — SMG;
• Quickshift от Renault.

Самая продвинутая по показателям роботизированная коробка ISR (Independent Shifting Rods) устанавливается на суперкары от компании Lamborghini.

Отличие роботизированной коробки передач от автоматической

Развитие и невысокая стоимость электронных блоков управления сделали возможным их применение на серийных моделях машин. Они имеют разные виды трансмиссии и возникает закономерный вопрос — в чем разница между коробкой передач роботом и автоматом? Если таковые отличия существуют, то какой вид из них будет лучше отвечать требованиям водителя и на какие характеристики следует обратить внимание при выборе автомобиля.

Разница между роботизированной коробкой и автоматом состоит в конструкции сцепления. Вместо гидротрансформатора в ней используется одно- или многодисковое сухое сцепление фрикционного типа.

В редукторе, как в механике, ведущие и ведомые шестерни находятся в постоянном зацеплении и задействуются они при помощи специальных муфт. Для уравнения угловых скоростей используются синхронизаторы.

Видео — тест драйв Лада Приора с роботом АМТ:

В автоматических коробках преимущественно используются редукторы планетарного типа и сложная система управления их функционированием. В первом и втором варианте выбор передаточного отношения определяется автоматикой. Это освобождает водителя от необходимости отслеживать режимы работы двигателя и производить переключения.

В сравнении автоматической коробки с роботом, лидером по такому показателю, как экономичность, является второе устройство. В сухом сцеплении механические потери значительно ниже, нежели у гидротрансформатора.

С другой стороны, автомат лучше обеспечивает плавность движения и езда в таком автомобиле более комфортная. Еще одним недостатком такого типа трансмиссии является дороговизна ремонта, который может выполняться только высококвалифицированными специалистами в условиях техцентра.

При выборе между роботизированной коробкой и автоматом следует принимать все вышеперечисленные факторы. Для недорогих бюджетных моделей существенными являются стоимость автомобиля и издержки на его содержание. При покупке элитных автомобилей такие вопросы обычно не имеют особого значения. Для водителя разницы в управлении автоматом или роботом практически нет.

Роботизированная коробка передач плюсы и минусы

Сложные системы, к каковым относятся и автомобильные трансмиссии, имеют вполне определенные достоинства и недостатка. Ниже приведен анализ плюсов и минусовв конструкции и эксплуатации роботизированной коробки передач. При этом в расчет принимаются динамические, стоимостные и некоторые другие характеристики агрегата.

К перечню положительных сторон коробки передач с роботизированным управлением можно отнести следующее:

• Высокая надежность механизма редуктора, проверенного длительной эксплуатацией.
• Применение сухого сцепления фрикционного типа способствует снижению потерь и.
• Небольшое количество эксплуатационной жидкости – трансмиссионного масла порядка 3-4 литров, против – 6-8 литров у вариатора.
• Высокая ремонтопригодность роботизированной коробки (фактически в качестве ее основы используется хорошо известная механика).
• Автоматика повышает ресурс сцепления до 45 – 55 % по сравнению с традиционным управлением педалью.
• Наличие полуавтоматического режима, позволяющего водителю вмешиваться в работу агрегата при движении в сложных дорожных условиях на подъеме или в пробке.

Достоинства КПП «робот» очевидны, что способствует повышению популярности данного типа трансмиссии на автомобилях разного класса. Усилиями инженеров и конструкторов агрегат постоянно совершенствуется, его характеристики улучшаются.

Что такое роботизированная КПП? Роботизированная коробка передач (другое наименование — автоматизированная коробка передач , обиходное название — коробка-робот ) представляет собой механическую коробку передач, в которой функции выключения сцепления и переключения передач автоматизированы. Автоматизация данных функций стала возможной за счет применения в управлении коробкой электронных компонентов.

Роботизированная коробка передач сочетает в себе комфорт , надежность и топливную экономичность механической коробки передач. При этом «робот» в большинстве своем значительно дешевле классической АКПП.

В настоящее время практически все ведущие автопроизводители оснащают свои автомобили роботизированными коробками передач. Все коробки имеют свои запатентованные названия и различаются по конструкции.

Вместе с тем, можно выделить следующее общее устройство роботизированной коробки передач :

• сцепление;
• механическая коробка передач;
• привод сцепления и передач;
• система управления.

Коробки-роботы могут иметь электрический или гидравлический привод сцепления и передач . В электрическом приводе исполнительными органами являются сервомеханизмы (электродвигатели). Гидравлический привод осуществляется с помощью гидроцилиндров. В зависимости от типа привода роботизированные коробки передач имеют устоявшиеся названия:

• собственно роботизированные коробки передач (электропривод) ;
• секвентальные коробки передач (гидропривод ).

Название «секвентальная» коробка получила от sequensum — последовательность, имеется ввиду последовательное переключение передач в ручном режиме.

Во многих источниках информации коробки передач носят одно общее название — роботизированные.

Электрический привод сцепления и передач имеют следующие конструкции коробок:

• Easytronic от Opel;
• MultiMode от Toyota.

Значительно больше конструкций «роботов» имеют гидравлический привод :

• SMG , DCT M Drivelogic от BMW;
• DSG от Volkswagen;
• S-Tronic от Audi;
• Senso Drive от Citroen;
• 2-Tronic от Peugeot;
• Dualogic от Fiat.

Система управления роботизированной коробкой передач включает следующие конструктивные элементы:

• входные датчики;
• электронный блок управления;
• исполнительные механизмы коробки передач.

В роботизированных коробках с гидравлическим приводом в систему управления также включен гидравлический блок управления , который обеспечивает непосредственное управление гидроцилиндрами и давлением в системе.

Принцип работы роботизированной коробки передач заключается в следующем: на основании сигналов входных датчиков электронный блок управления формирует алгоритм управления коробкой в зависимости от внешних условий и реализует его через исполнительные механизмы. По команде от электронного блока управления гидроцилиндры (или электромоторы) в нужный момент размыкают и замыкают сцепление, а также включают подходящую передачу. Водитель с помощью селектора лишь задает желаемый режим работы робота: например передний или задний ход.

На всех роботизированных коробках предусмотрен режим ручного переключения передач, аналогичный . Например, коробка 2-Tronic способна работать в трех режимах. Первый — полностью автоматический. В этом случае водитель может вообще не задумываться о переключениях передач и ехать как на обычном «автомате». Второй — это так называемый полумеханический, который включается в том случае, если водитель решит сам переключить передачу с помощью подрулевых лепестков, не выходя из автоматического режима. Такая ситуация возникает, например, при обгоне, когда необходимо срочно переключиться «пониже». Если же резкого ускорения не произошло или после возвращения к обычному режиму езды, коробка через некоторое время снова перейдет в автоматический режим. Третий вариант работы КПП — полностью ручной. Выбор передачи лежит только на водителе, однако и тут не все в его власти — при достижении максимальных оборотов компьютер отдаст команду на переключение на следующую ступень.

Основным недостатком первых роботизированных коробок передач являлось большое время переключения передач (до 2 с), что приводило к провалам и рывкам в динамике автомобиля и снижало комфорт от управления транспортным средством. Решение указанной проблемы было найдено в применении коробки передач с двумя сцеплениями, что обеспечило переключение передач без разрыва потока мощности.

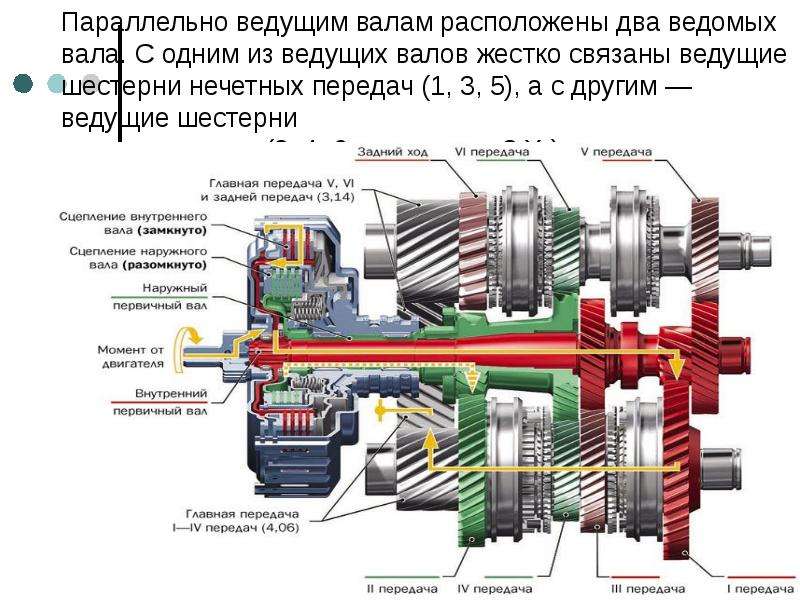

Весь алгоритм работы коробки с двумя сцеплениями сводится к тому, что пока работает первая передача, уже ждет включения вторая и как только блок управления даст команду, включается второе сцепление, внешний первичный вал и вторая передача. Далее по накатанной, — ждет сигнал третья передача и т.д. Время переключения сокращается до минимума, даже водитель не сможет так быстро переключить МКПП.

Данное техническое решение реализовано в коробках DSG, S-Tronic (время переключения передач 0,2-0,4 с), а также коробках SMG и DCT M Drivelogic (время переключение передач 0,1с), устанавливаемых на спортивные автомобили фирмы BMW.

В настоящее время самыми распространенными и технически совершенными являются роботизированные коробки передач DSG и S-Tronic. Коробка S-Tronic является аналогом коробки DSG, но в отличие от нее устанавливается на задне- и полноприводные автомобили. www.systemsauto.ru

Покупатели при выборе автомобиля большое значение уделяют коробке передач, помимо других его характеристик. Естественно желание людей — ездить с комфортом.

В последнее время современные технологии представляют вниманию новые способы управления автомобилем. На смену механики приходит автоматика. Одним из новшеств является роботизированная коробка переключения передач.

Что это такое и как работает?

Роботизированной коробкой передач считается механическая КП, которая имеет автоматизированные функции управления сцеплением и переключением передач. По другому ее называют . Такие коробки имеют электрический или гидравлический привод сцепления и передач. Зависит от конкретного производителя.

Стоит для начала разобраться, как работает роботизированная коробка передач. Принцип её работы такой же, как у механической. Различие в том, что работой сцепления и выбором передач занимаются сервоприводы (актуаторы). В составе которых находится электромотор с редуктором и исполнительный механизм. Также есть и гидравлические актуаторы.

1 — блок управления; 2 — сервопривод сцепления; 3 — сервопривод переключения передач; 4 — датчик частоты вращения первичного вала.

В чем заключаются основные особенности управления роботизированной коробкой передач?

Роботизированная коробка передач имеет свои особенности управления. К основной можно отнести следующий фактор: управление производится путем использования специального блока на электронной основе, который воздействует на два актуатора.

Первый сервопривод отвечает за сцепление, а второй руководит работой синхронизаторов, которые отвечают за включение нужных передач. Этот подход позволяет освободить водителя от нажатия на педаль . Все функции берет на себя электроника.

Работа умной коробки может осуществляться в:

• автоматическом;
• ручном режимах.

При автоматическом, смена передач происходит по команде компьютера, который учитывает многие показатели (обороты двигателя, скорость, данные систем ABS, ESP и других). При ручном режиме, человек с помощью рычага селектора или подрулевых переключателей подает команду на переключение.

Видео: принцип работы сцепления и переключения передач на роботизированной коробке передач.

Плюсы и минусы использования роботизированной коробки передач

Появилась такая возможность управления коробкой передач относительно недавно, но при этом довольно быстро приобрела своих приверженцев. Ведь ездить на роботизированной коробке передач по отзывам некоторых — удобно и комфортно.

Но, использование роботизированной коробки передач имеет свои плюсы и минусы, как и любой другой вариант. Естественно, о них следует знать, при выборе варианта управления. Выявить такие моменты позволили многочисленные тестирования коробки-робота.

Плюсы использования агрегата:

1. Конструкция этой коробки передач весьма надежна. Основой ее остается механика, которая испытана временем и изучена. Вместе с этим по надежности она превосходит вариаторную и автоматическую системы.
2. Считается, что использование роботизированной коробки передач способствует экономии топлива. Такая экономия может составлять до 30 процентов.
3. Коробка робот требует использования меньшего количества масла, достаточно 2-3 литров, тогда как вариатору требуется порядка 7 литров. Все это приводит к большей экономии средств.
4. Число передач соответствует количеству передач механической коробки.
5. В основе роботизированной коробки переключения передач та же самая механика. Это дает дополнительную возможность свободного и простого ремонта, который может произвести практически любой автомобильный слесарь. Поэтому проблем с ремонтом не возникнет, по крайней мере, большую часть распространенных поломок можно ликвидировать быстро и качественно в обычной автомастерской.
6. Ресурс увеличен почти на 40 процентов, если сравнение производить с механикой. Это весьма существенная разница. Причем дело не только в экономии, но и в повышенной безопасности.
7. В условиях города, когда возникают постоянные пробки, и на крутых подъемах весьма кстати будет функция ручного переключения передач, которая присутствует в коробке-роботе. Эта функция позволяет вспомнить о обычной механике, по которой многие автовладельцы скучают.

Наряду с достоинствами имеются и недостатки данного вида коробки передач. К ним можно отнести:

1. Главным недостатком многие автовладельцы считают невозможность перепрограммировать агрегат, с целью увеличить динамику или сэкономить ресурсы. Это также не позволяет подстроить коробку передач под свой стиль езды. Следует привыкнуть к манере работы определенной конструкции, чтобы использовать ее с удобством. Но русские умельцы находят выход из любой ситуации. После срока гарантийного использования автомобиля они просто меняют прошивку в блоке электронного управления.
2. Скорость переключения передач робота несколько снижена, реакция замедленная. Это связано с некоторыми издержками программирования, как в любом автомате.
3. При поездке по городу, в условиях пробок и по неровной местности необходимо переключаться на ручное управление. Иначе происходит быстрый износ и срок эксплуатации роботизированной коробки передач существенно снижается.
4. В некоторых случаях при переключении передач можно ощутить рывки. Это объясняется тем, что не сбрасывается газ перед моментом переключения. Устранить эту неприятность можно, если нажимать педаль газа не полностью.
5. На горке зачастую размыкается сцепление — это объясняется его перегревом. Поэтому для подъемов также лучше использовать ручной режим переключения.

Видео: как правильно ездить на роботизированной коробке передач.

Прежде чем покупать автомобиль с коробкой-роботом, стоит собрать как можно больше информации по работе конкретной модели. Некоторые из них имеют постоянные, ставшие уже нормой «глюки». Например, «задумчивость» некоторых роботов составляет около 2 секунд¸ то есть переключение передач происходит с определенным опозданием.

К проблемам можно отнести и излишнюю индивидуальность агрегатов. Даже одинаковые роботизированные коробки передач могут существенно отличаться. Такие серьезные отличия «лечатся», как правило, с помощью перепрошивки. Причем не стоит надеяться, что все само пройдет, лучше сразу обратиться к специалисту.

Но не всё так сумрачно. Например, по отзывам о роботизированной коробке передач Лада-Гранты больше половины владельцев этого автомобиля довольны таким вариантом управления. Считая, что с ним машина экономичнее и быстрее.

Видео: на АВТОВАЗе запущено производство LADA Granta с роботизированной КПП (АМТ).

На современных автомобилях используется несколько видов коробок передач – механическая, автоматическая, вариаторная. Механическая коробка отличается своей надежностью, но требует от водителя навыков управления. Автоматическая же значительно проще в управлении, но более «капризна» в техническом плане. Недавно же конструкторы выпустили еще один тип КПП – роботизированная. В ней они постарались соединить воедино надежность «механики» с удобством «автомата». И это у них получилось – все больше автопроизводителей комплектуют свои авто роботизированной коробкой передач.

Немного об устройстве

Суть такой коробки достаточно проста – имеется механическая КПП и электронный блок ее управления. У РКПП все функции, которые должен был выполнять водитель с механической коробкой (выжим сцепления, перевод рычага коробки в нужное положение) выполняется актуаторами – сервоприводами электронного блока.

Благодаря этому надежность КПП возросла за счет использования классической «механики» и возросло удобство ее пользования. Водителю всего лишь необходимо переводить селектор в нужное положение (как в автоматической КПП) и наслаждаться ездой, а электронный блок позаботится о том, чтобы выполнялось переключение передач.

При всем этом многие роботизированные коробки оснащаются еще и ручным управлением, что позволяет управлять водителю коробкой самостоятельно, с единственным отличием – нет необходимости выжимать сцепление.

Особенности управления

Некоторые режимы работы РКПП получила от , а именно:

• «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
• «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

• «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
• «+», «-» — переключатель передач. Кратковременные переводы селектора в сторону «+» или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Требуется ли прогрев коробки?

Вроде все просто, и ничего сложного в управлении такой коробки нет – достаточно перевести селектор в нужное положение, и начать движение. И все же следует знать, как управлять коробкой робот, чтобы она работала без проблем.

Начнем с интересного вопроса – нужно ли прогревать КПП перед началом движения зимой? Для автоматической коробки в зимний период прогрев обязателен и выполняется он кратковременным переводом селектора во все положения.

Роботизированная коробка, по сути, механическая и не требует прогрева. И все же зимой перед началом движения прогреть РКПП следует, хотя это не совсем прогрев. Во время стоянки масло в коробке стекает вниз и из-за мороза загустевает. Поэтому рекомендуется зимой после запуска мотора дать время, чтобы масло скорее не прогрелось, а просто растеклось по элементам коробки, снижая между ними трение. Достаточно просто постоять пару минут с заведенным мотором, при этом селектор переводить в разные режимы не нужно, достаточно держать его в положении «N». После этого движение нужно начинать плавно, без резких рывков и проехать так хотя бы 1 км, что обеспечит полный прогрев масла.

Начало движения на подъем, его преодоление, спуск

Многие автомобили с РКПП не оборудованы системой помощи старта на подъем, поэтому правильно начинать движение нужно научиться самому водителю. При старте на подъем с роботизированной коробкой необходимо поступать, как и с «механикой». Для начала движения селектор переводится в режим «А», плавно нажимается акселератор и одновременно авто снимается с ручника. Такое действие исключит откат авто назад. Одновременно жать на газ и снимать с ручника следует потренироваться, чтобы водитель чувствовал двигатель и понимал, когда сцепление начало включаться и можно снимать с ручника.

При начале движения на подъем в зимний период лучше использовать ручной режим, при этом устанавливать первую передачу. Сильно газовать не стоит, чтобы не было пробуксовки колес.

При движении на подъем при выбранном автоматическом режиме коробка самостоятельно начнет переходить на пониженные передачи, что является вполне логичным, ведь при повышенных оборотах преодолеть подъем легче. Такая КПП оснащена гироскопом, который определяет положение автомобиля, и если датчик показывает подъем, то коробка буде работать соответственно. Можно совершать движение и в ручном режиме, зафиксировав определенную передачу. Важно понимать, что РКПП не даст двигаться в натяг, поэтому при подъеме обороты двигателя должны быть не меньше 2500 об/мин.

При спуске же никаких действий от водителя не требуется. Достаточно перевести селектор в положение «А», и снять ручник. При этом авто будет производить торможение мотором.

Остановка, парковка

И третий немаловажный вопрос – правильность парковки и остановки. После полной остановки авто, селектор необходимо перевести в нейтраль «N», поставить на ручник и после заглушить двигатель. При кратковременных остановках перевод селектора в нейтраль необязателен, вполне можно оставаться и на режиме «А». Но стоит учитывать, что при остановке сцепление остается выжатым. Поэтому в пробке или на светофорах, когда остановка затягивается по времени, все же следует переходить на нейтраль.

Другие режимы

Это основные правила, как управлять роботизированной коробкой. Но есть и другие особенности, к примеру, некоторые РКПП имеют дополненные режимы – спорт и зимний, так называемая «снежинка».

«Снежинка» направлена на то, чтобы как можно плавнее и без пробуксовок начать движение на обледенелой дороге. Все что она делает, это обеспечивает начало движения сразу со второй передачи и более плавные переходы на повышенные передачи.

Режим «спорт» производит переход на повышенные передачи при больших оборотах, чем в обычном режиме. Это позволяет быстрее ускоряться. То есть, если при обычном режиме переход на 2 передачу выполнялся, к примеру, при 2500 об/мин, то в режиме «спорт» этот переход будет осуществляться при 3000 об/мин.

Теперь о возможности перехода из автоматического режима в ручной и обратно во время движения. Роботизированная коробка без проблем позволяет это делать. Также позволяется самостоятельно понижать или повышать передачу для изменения скорости движения. Но стоит учитывать, что полностью управление коробкой электронный блок не передаст, он будет постоянно контролировать работу.

Поэтому если водителю вздумается перейти, к примеру, на две передачи вниз, то электронный блок сделать это даст, но при этом проконтролирует обороты двигателя и если они не будут соответствовать выбранной передачи, электроника самостоятельно выполнит переход на допустимую передачу – сработает так называемая «защита от дурака».

Здесь все просто – электронный блок запрограммирован так, что каждой передаче соответствует определенный диапазон оборотов двигателя. И если выбранная вручную передача соответствует своему диапазону, то коробка выполнит переключение, а если нет – включит необходимую скорость.

Такая коробка «не терпит» резких нажатий на педаль газа, поэтому лучше осуществлять движение в спокойном режиме. Даже при необходимости ускориться — лучше жать на акселератор плавно, при этом стоит перейти в ручной режим. А при торможении следует наоборот – переходить в автоматический режим.

Особенностью РКПП является наличие небольших толчков при переключении передач. От них можно избавиться достаточно просто – при переключении передач сбрасывать обороты двигателя, то есть действовать по аналогии с обычной механической коробкой.

Наличие ручного режима позволяет даже выполнять выезд «враскачку» в случае, если авто застряло в сугробе. Но при этом на пользу КПП это не пойдет, так как буксовать на РКПП не рекомендуется, это может привести к декалибровке исполнительных механизмов. Поэтому застрявшее авто все же лучше извлекать с привлечением сторонней помощи.

Обязательно при каждом ТО делать инициализацию и проводить диагностику состояния РКПП, что позволит устранить все еще на раннем этапе.

Есть и другие мелкие особенности таких коробок, которые зависят от изготовителя. Ими лучше сразу поинтересоваться, чтобы в дальнейшем не возникло недоразумений с эксплуатацией роботизированной коробки.

В мире существует несколько автомобильных трансмиссий. Наиболее популярными являются механическая коробка передач и автомат. На данный момент многие популярные производители стали использовать в своих новинках роботизированный вариант. В статье рассмотрим, что это такое — коробка передач робот, какие она получает отзывы и имеет ли преимущества и недостатки.

Характеристика коробки

Коробка передач робот является, по сути, механической, просто в нее дополнительно встроено автоматическое сцепление и переключение передач. Соответственно, работа трансмиссии полностью зависит не от водителя, как в других вариантах, а от электронного управляемого блока. Водителю лишь остается правильно передавать входящую информацию для корректной работы трансмиссии.

Устройство

Какая коробка передач лучше, автомат или робот, мы рассмотрим чуть позже, для начала нам нужно узнать устройство нового изобретения. Автоматизированная коробка передач получила сцепление фрикционного типа. Таковым является пакет дисков,ъ либо же встроенный отдельный механизм. Наиболее надежной и долговечной можно назвать конструкцию, которая получила двойное сцепление. Volkswagen Golf стал первым в мире автомобилем, который был оснащен роботизированной коробкой передач. Отзывы о работе устройства были довольно хорошими, все отмечали неплохую реакцию со стороны электроники, а также идеальную функциональность при разгоне. При этом поток мощности не разрывался. Это достигается при помощи использования двойного сцепления. При этом переключение скоростей занимает не более 1 секунды. При работе на российских дорогах, к сожалению, срок эксплуатации подобной коробки передач сокращается как минимум вдвое.

Особенности

Привод сцепления может быть электрическим, гидравлическим. В первом случае следует отметить наличие электродвигателя и механической передачи. Второй же тип привода работает за счет функционирования специальных цилиндров, которые управляются клапаном электромагнитного типа. В некоторых случаях коробка передач робот, вариатор которой хорошо устроен, комплектуется с электродвигателем. Он перемещает цилиндры, а также рассчитан на поддержание работы гидромеханического блока. Подобный прибор, который имеет привод такого типа, отличается длительностью скорости переключения передач. Как правило, она варьируется в пределах от 0,3 до 0,5 секунды. Однако если сравнивать с гидравлическими аналогами, то в системе не будет нужно постоянно поддерживать определенный давление. Ярким примером подобного автомобиля является «Опель», коробка передач робот на этой машине в целом радует многих водителей.

Гидравлические коробки передач получили быстрый цикл, который обеспечивает переключение передач за время от 0,05 до 0,06 секунды. Именно поэтому чаще всего такая трансмиссия применяется на гоночных машинах и суперкарах. Примерами служат Ferrari и Lamborghini. На машинах, которые относятся к бюджетному классу, такую коробку передач нельзя поставить на СТО даже в качестве дополнительной опции.

Как работает КПП робот?

Большая часть механизмов регулируется специальными интеллектуальными блоками коробки передач робот. Что это такое? Благодаря этому, то есть работе электронной системы, можно отслеживать все необходимые параметры для коробки передач. Также датчики анализируют положение трансмиссии, давление масла и других параметров для передачи в основной блок. После этого электроника сформирует все необходимые действия, которые следует выполнить. В виде коротких сигналов они будут поступать на электропривод и электроклапаны, соответственно, это позволит быстро, но плавно переключать коробку передач.

Режимы работы

Конструкция вариатора автомата и коробка передач робот для многих остается непонятной. Данное устройство работает на принципах механики. Однако при желании пользователя его можно переключать на автоматизацию. После того как человек перейдет в соответствующий режим, электронный блок будет заблокирован. Последний сам станет анализировать алгоритм работы. Водителю нужно лишь нажимать на педаль газа и следить за тем, что происходит на дороге. Довольно часто в пробках, судя по отзывам, коробка передач робот становится незаменимой. Если режим ручной, то водителю будет позволено самостоятельно переключать передачи с пониженной на повышенную, и наоборот. Управление можно осуществлять при помощи обычного рычага коробки передач.

Актуальность коробки в России

К сожалению, отечественные производители практически не используют для создания автомобилей коробку передач робот. Что это такое, не знают многие водители. Однако 2015 году было заявлено, что автомобили от ВАЗ, которые относятся к серии Priora, будут оснащаться роботом. Такая коробка весит около 35 кг, причем она полностью адаптирована под российские дороги и погодные условия. Например, если старая коробка автомат не давала возможности запустить машину при температуре ниже 25 градусов, то робот может показывать хорошую работу, даже если эта отметка опустится до -40. Гарантийный срок на роботизированную коробку составляет 3 года, однако производитель заявил, что средний период эксплуатации — 10 лет. Именно таким образом компания хотела добиться возвращения популярности для машин серии Priora.

Преимущества

Отзывы коробка передач робот заслужила весьма хорошие. Рассмотрим ее основные преимущества. Многие заявляют, что это удобно, когда коробка передач имеет все плюсы автомата и механики. Соответственно, человек, работая с машиной, может получать впечатления от действия автоматической коробки передач. Но одновременно с этим ему не стоит беспокоиться, что будет потрачено слишком много топлива.

Главное преимущество такой коробки передач — экономичность. Как заявляют пользователи, конструкция получила программное обеспечение, которое рационально определяет крутящий момент. И если сравнивать с обычным человеком, электроника не нервничает, не устает, не впадает в депрессию, не влияет на нее физическая нагрузка. Именно поэтому на мировом рынке роботизированная коробка передач получила огромное распространение.

На данный момент такая трансмиссия комплектуется в автомобилях классов A, B, C. Следует отметить, что «Тойота Королла» коробку передач робот тоже получила. Еще данное устройство устанавливается на немецкой машине Volkswagen Amarok. Причем этого «немца» можно купить в такой комплектации как на российском, так и на европейском рынке.

Однако это не исчерпывающий список плюсов, имеется еще несколько. Судя по отзывам, данная трансмиссия высоконадежная. Замена механизмов потребуется только после совершения пробега в 250 тыс. км. Зачастую ремонту подлежит сцепление, которое не очень хорошо переносит тяжелые нагрузки, особенно если идет речь о езде на труднопроходимых участках. Стоимость роботизированной коробки намного меньше, чем стандартного автомата. Более того, очень неприхотлива в обслуживании коробка передач робот. Масло — это единственное, что обязательно необходимо менять через каждые 60 тыс. км пробега.

Особенности веса

Вес коробки — довольно важный вопрос. По данному параметру трансмиссия показывает себя лучше, чем автомат, так как она значительно легче. Снаряженная масса такой коробки для легковых автомобилей будет не более 50 кг, в то время как вес автомата только начинается с этой отметки и достигает 100 кг в максимальных позициях. Соответственно, с роботом машина будет более легкой, то есть амортизаторы, колеса и двигатель не испытывают сильной нагрузки.

Недостатки

Что такое коробка автомат робот, мы уже рассмотрели, также обсудили преимущества машины, работающей на таком устройстве. Однако оно имеет и свои недостатки. Следует узнать, какие. Например, главным минусом считается скорость переключения передач. Из-за этого на машину может совершаться сильное давление, особенно если человек стоит в пробке. Зачастую автомобиль разгоняется при помощи рывков, что больше подходит для спортивной езды. Именно поэтому для всех любителей спокойного вождения производители такой коробки передач устанавливают специальный режим. И если с данной проблемой можно справиться, то безопасность езды по склонам на таком автомобиле является довольно актуальным вопросом.

Роботизированная коробка не получает постоянные сигналы от двигателя. Именно поэтому нередко она может отключиться, соответственно, машина будет со склона катиться вниз. Но, к счастью, судя по отзывам, мало кто попадал в такую ситуацию. В целом, учитывая все негативные стороны, данную коробку все равно можно назвать одной из самых лучших.

Коробка робот как пользоваться

Как правильно управлять роботизированной коробкой передач

На современных автомобилях используется несколько видов коробок передач – механическая, автоматическая, вариаторная. Механическая коробка отличается своей надежностью, но требует от водителя навыков управления. Автоматическая же значительно проще в управлении, но более «капризна» в техническом плане. Недавно же конструкторы выпустили еще один тип КПП – роботизированная. В ней они постарались соединить воедино надежность «механики» с удобством «автомата». И это у них получилось – все больше автопроизводителей комплектуют свои авто роботизированной коробкой передач.

Немного об устройстве

Суть такой коробки достаточно проста – имеется механическая КПП и электронный блок ее управления. У РКПП все функции, которые должен был выполнять водитель с механической коробкой (выжим сцепления, перевод рычага коробки в нужное положение) выполняется актуаторами – сервоприводами электронного блока.

Благодаря этому надежность КПП возросла за счет использования классической «механики» и возросло удобство ее пользования. Водителю всего лишь необходимо переводить селектор в нужное положение (как в автоматической КПП) и наслаждаться ездой, а электронный блок позаботится о том, чтобы выполнялось переключение передач.

Устройство роботизированной коробки передач

При всем этом многие роботизированные коробки оснащаются еще и ручным управлением, что позволяет управлять водителю коробкой самостоятельно, с единственным отличием – нет необходимости выжимать сцепление.

Особенности управления

Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

• «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
• «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

• «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
• «+», «-» — переключатель передач. Кратковременные переводы селектора в сторону «+» или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Требуется ли прогрев коробки?

Вроде все просто, и ничего сложного в управлении такой коробки нет – достаточно перевести селектор в нужное положение, и начать движение. И все же следует знать, как управлять коробкой робот, чтобы она работала без проблем.

Начнем с интересного вопроса – нужно ли прогревать КПП перед началом движения зимой? Для автоматической коробки в зимний период прогрев обязателен и выполняется он кратковременным переводом селектора во все положения.

Роботизированная коробка, по сути, механическая и не требует прогрева. И все же зимой перед началом движения прогреть РКПП следует, хотя это не совсем прогрев. Во время стоянки масло в коробке стекает вниз и из-за мороза загустевает. Поэтому рекомендуется зимой после запуска мотора дать время, чтобы масло скорее не прогрелось, а просто растеклось по элементам коробки, снижая между ними трение. Достаточно просто постоять пару минут с заведенным мотором, при этом селектор переводить в разные режимы не нужно, достаточно держать его в положении «N». После этого движение нужно начинать плавно, без резких рывков и проехать так хотя бы 1 км, что обеспечит полный прогрев масла.

Начало движения на подъем, его преодоление, спуск

Многие автомобили с РКПП не оборудованы системой помощи старта на подъем, поэтому правильно начинать движение нужно научиться самому водителю. При старте на подъем с роботизированной коробкой необходимо поступать, как и с «механикой». Для начала движения селектор переводится в режим «А», плавно нажимается акселератор и одновременно авто снимается с ручника. Такое действие исключит откат авто назад. Одновременно жать на газ и снимать с ручника следует потренироваться, чтобы водитель чувствовал двигатель и понимал, когда сцепление начало включаться и можно снимать с ручника.

При начале движения на подъем в зимний период лучше использовать ручной режим, при этом устанавливать первую передачу. Сильно газовать не стоит, чтобы не было пробуксовки колес.

При движении на подъем при выбранном автоматическом режиме коробка самостоятельно начнет переходить на пониженные передачи, что является вполне логичным, ведь при повышенных оборотах преодолеть подъем легче. Такая КПП оснащена гироскопом, который определяет положение автомобиля, и если датчик показывает подъем, то коробка буде работать соответственно. Можно совершать движение и в ручном режиме, зафиксировав определенную передачу. Важно понимать, что РКПП не даст двигаться в натяг, поэтому при подъеме обороты двигателя должны быть не меньше 2500 об/мин.

При спуске же никаких действий от водителя не требуется. Достаточно перевести селектор в положение «А», и снять ручник. При этом авто будет производить торможение мотором.

Остановка, парковка

И третий немаловажный вопрос – правильность парковки и остановки. После полной остановки авто, селектор необходимо перевести в нейтраль «N», поставить на ручник и после заглушить двигатель. При кратковременных остановках перевод селектора в нейтраль необязателен, вполне можно оставаться и на режиме «А». Но стоит учитывать, что при остановке сцепление остается выжатым. Поэтому в пробке или на светофорах, когда остановка затягивается по времени, все же следует переходить на нейтраль.

Другие режимы

Это основные правила, как управлять роботизированной коробкой. Но есть и другие особенности, к примеру, некоторые РКПП имеют дополненные режимы – спорт и зимний, так называемая «снежинка».

«Снежинка» направлена на то, чтобы как можно плавнее и без пробуксовок начать движение на обледенелой дороге. Все что она делает, это обеспечивает начало движения сразу со второй передачи и более плавные переходы на повышенные передачи.

Режим «спорт» производит переход на повышенные передачи при больших оборотах, чем в обычном режиме. Это позволяет быстрее ускоряться. То есть, если при обычном режиме переход на 2 передачу выполнялся, к примеру, при 2500 об/мин, то в режиме «спорт» этот переход будет осуществляться при 3000 об/мин.

Теперь о возможности перехода из автоматического режима в ручной и обратно во время движения. Роботизированная коробка без проблем позволяет это делать. Также позволяется самостоятельно понижать или повышать передачу для изменения скорости движения. Но стоит учитывать, что полностью управление коробкой электронный блок не передаст, он будет постоянно контролировать работу.

Поэтому если водителю вздумается перейти, к примеру, на две передачи вниз, то электронный блок сделать это даст, но при этом проконтролирует обороты двигателя и если они не будут соответствовать выбранной передачи, электроника самостоятельно выполнит переход на допустимую передачу – сработает так называемая «защита от дурака».

Здесь все просто – электронный блок запрограммирован так, что каждой передаче соответствует определенный диапазон оборотов двигателя. И если выбранная вручную передача соответствует своему диапазону, то коробка выполнит переключение, а если нет – включит необходимую скорость.

Полезные советы

Напоследок некоторые рекомендации по эксплуатации и обслуживанию роботизированной коробки.

Такая коробка «не терпит» резких нажатий на педаль газа, поэтому лучше осуществлять движение в спокойном режиме. Даже при необходимости ускориться — лучше жать на акселератор плавно, при этом стоит перейти в ручной режим. А при торможении следует наоборот – переходить в автоматический режим.

Особенностью РКПП является наличие небольших толчков при переключении передач. От них можно избавиться достаточно просто – при переключении передач сбрасывать обороты двигателя, то есть действовать по аналогии с обычной механической коробкой.

Наличие ручного режима позволяет даже выполнять выезд «враскачку» в случае, если авто застряло в сугробе. Но при этом на пользу КПП это не пойдет, так как буксовать на РКПП не рекомендуется, это может привести к декалибровке исполнительных механизмов. Поэтому застрявшее авто все же лучше извлекать с привлечением сторонней помощи.

Обязательно при каждом ТО делать инициализацию и проводить диагностику состояния РКПП, что позволит устранить все неисправности коробки еще на раннем этапе.

Есть и другие мелкие особенности таких коробок, которые зависят от изготовителя. Ими лучше сразу поинтересоваться, чтобы в дальнейшем не возникло недоразумений с эксплуатацией роботизированной коробки.

Как правильно ездить на коробке робот: что нужно знать

Сегодня автомобили с роботизированной коробкой передач (РКПП, АМТ) составляют серьезную конкуренцию классическому гидромеханическому автомату АКПП и вариатору CVT по целому ряду причин. Прежде всего, коробка робот дешевле в производстве, также РКПП позволяет обеспечить высокую топливную экономичность, что особенно актуально с учетом жестких экологических норм и стандартов.

При этом на первый взгляд может показаться, что роботизированная трансмиссия не отличается от привычной АКПП, однако это не так. С учетом определенных особенностей и конструктивных отличий, необходимо знать, как пользоваться коробкой робот, чтобы добиться максимального комфорта при езде и продлить срок службы агрегата.

Как правильно пользоваться роботизированной коробкой передач

Прежде всего, роботизированная КПП фактически представляет собой МКПП, в которой управление сцеплением, а также выбор и включение/выключение передач осуществляется автоматически. Другими словами, коробка робот это все та же «механика», только передачи переключаются без участия водителя.

Еще отметим, что роботизированная трансмиссия также имеет ручной (полуавтоматический) режим, то есть водитель может самостоятельно повышать и понижать передачу аналогично Типтроник на АКПП.  Становится понятно, что производители РКПП стремятся имитировать классический автомат для упрощения взаимодействия. По этой причине робот имеет похожие режимы.

• Как и на АКПП, имеется режим «N» (нейтраль). В этом режиме крутящий момент на колеса не передается. Указанный режим нужно включать при простое с заведенным двигателем, в том случае, если выполняется буксировка авто и т. д.  Режим «R» (реверс) означает движение назад.
• Также коробка робот имеет режимы А/М или Е/М, что является аналогом режима D (драйв) для движения вперед. Такое обозначение свойственно простым «однодисковым» РКПП, то есть коробка имеет только одно сцепление.  При этом следует отметить, что роботизированные коробки передач с двойным сцеплением (например, DSG)  имеют режим, обозначенный  литерой D (драйв), как и на обычных АКПП.
• Что касается режима М, это значит, что коробка переведена в режим ручного управления (аналогично Типтроник), а обозначения «+» и «-» указывают, куда нужно двигать селектор для повышения или понижения передачи. Еще добавим, что на коробках типа DSG управление ручным режимом может быть выполнено в виде отдельной кнопки на селекторе.

Эксплуатация роботизированной коробки передач: нюансы

Итак, если в автомобиле стоит роботизированная коробка автомат (робот), как пользоваться такой КПП, мы рассмотрим ниже. Казалось бы, данная коробка похожа на АКПП по принципу работы и не сильно отличается от аналога.  Другими словами,  нужно только перевести селектор в то или иное положение, после чего автомобиль начнет движение, причем дальнейшая езда будет похожа на машину с классической АКПП.

Сразу отметим, РКПП сильно отличается от автомата с гидротрансформатором. По этой причине нужно знать, как управлять коробкой робот, а также правильно эксплуатировать такую КПП.

• Начнем с прогрева, то есть нужно ли прогревать коробку робот зимой. Как известно, для АКПП предварительный погрев обязателен, так как трансмиссионное масло (жидкость ATF) должно немного разжижиться. При этом для роботизированной коробки требования менее жесткие.

Если просто, однодисковый робот нужно греть точно так же, как и обычную механику. Что касается DSG, особенно с «мокрым» сцеплением, прогреть такую РКПП необходимо чуть дольше, так как в ней залит большой объем трансмиссионной жидкости.

В любом случае, как для МКПП, так и для РКПП независимо от типа, общие правила похожи. Важно понимать, что за время простоя масло в коробке стекает и густеет при низких температурах. Это значит, что двигатель должен поработать определенное время на холостых, чтобы прогрелся сам ДВС, а также масло успело растечься по полостям коробки передач.

При этом, в отличие от АКПП, селектор в разные режимы переводить не нужно, то есть достаточно включить нейтраль N. Дальнейшее движение должно быть в щадящем режиме, без резких стартов, на невысокой скорости. Помните, масло в коробке греется намного дольше, чем в двигателе. Чтобы трансмиссионная жидкость полностью прогрелась и вышла на рабочие температуры, необходимо проехать, в среднем, около 10 км.

• Езда на подъемах и спусках с коробкой робот также является моментом, который заслуживает отдельного внимания. Существует много моделей с РКПП (как правило, в бюджетном сегменте), которые не имеют системы помощи при старте на подъем.

Это означает, что трогаться на подъем с роботизированной коробкой  нужно точно так же, как и на механике. Простыми словами, потребуется использовать ручник (стояночный тормоз). Сначала следует затянуть ручник, затем включается режим A, после этого водитель нажимает на педаль газа и параллельно снимает машину с ручника. Указанные действия позволяют тронуться в гору без отката.

Кстати, в этом случае также можно пользоваться не только автоматическим, но и ручным режимом, включая первую передачу. Единственное, не следует сильно давить на газ, так как возможна пробуксовка колес.  Еще добавим, что алгоритм работы РКПП предполагает, что такая коробка не позволяет двигаться в натяг, то есть на подъеме нужно повышать обороты двигателя.

Что касается спусков, в этом случае отпадает необходимость каких-либо дополнительных действий. Водитель просто переводит селектор в режим A или D, отключает стояночный тормоз и начинает движение. При езде под уклон будет проявляться эффект торможения двигателем.

• Остановка на светофоре, движение в пробке и длительная стоянка. Сразу начнем с кратковременных остановок и пробок. Прежде всего, если стоянка короткая (около 30-60 сек.), например, на светофоре, нет необходимости переводить селектор из режима А или D в N. Однако более длительный простой все же потребует перехода на нейтраль.

Дело в том, что когда на роботе включен режим «драйв» и водитель останавливает автомобиль при помощи тормоза, сцепление остается выжатым. Становится понятно, что если машина находится в пробке или подолгу стоит на светофоре, нужно переключаться на «нейтралку», чтобы уберечь сцепление и продлить срок службы данного узла.

Что касается парковки или стоянки, после того, как автомобиль полностью остановлен, селектор РКПП переводится из режима A в N, затем затягивается ручник, после чего можно отпустить педаль тормоза и глушить двигатель автомобиля.

• Дополнительные режимы коробки робот. Следует отметить, что роботизированная коробка также может иметь такие режимы как S (спортивный) или W (winter, зимний), причем последний часто обозначается в виде «снежинки».

Не вдаваясь в подробности, в зимнем режиме коробка передает крутящий момент на колеса «мягко», чтобы избежать пробуксовок на заснеженной дороге или на льду. Как правило, автомобиль в этом режиме трогается с места на второй передаче, а также плавно переходит на повышенные. В спорт режиме коробка робот переходит на повышенные передачи на высоких оборотах, что улучшает приемистость и разгонную динамику. При этом расход топлива также увеличивается.

Еще добавим, что во время езды роботизированная коробка позволяет переключаться из автоматического режима в ручной и обратно. Это значит, что водитель может прямо на ходу повышать и понижать передачи. Однако получить полный контроль над работой КПП не получится, так как режим полуавтоматический.

Это значит, что если скорость и обороты ДВС высокие, при этом водитель хочет понизить передачу, например, сразу с 4-й на 2-ю, ЭБУ коробкой не позволит реализовать такое переключение и включит только наиболее подходящую передачу.

Такая особенность является «защитой», так как понижение передач на две ступени вниз может привести к тому, что обороты двигателя «упрутся» в отсечку, момент переключения будет сопровождаться ударом, сильной нагрузкой на трансмиссию и т.д. Другим словами, включение той или иной передачи возможно только в том случае, если диапазон допустимых оборотов и скорость ТС, прописанные в ЭБУ, позволяют включить выбранную водителем передачу.

Советы и рекомендации

Как правило, водители, которые ранее эксплуатировали автомобили с классической АКПП, отмечают определенные особенности и отличия простых роботизированных коробок с одним сцеплением.

Данная коробка (однодисковый робот), может «затягивать» включение передач, отличается «задумчивостью» при понижении или повышении передачи и т.п. Также РКПП может работать не совсем корректно при резких нажатиях на акселератор и больше подходит для спокойной езды.

Чтобы резко ускориться, оптимально перейти в ручной режим, а также нажимать на газ плавно, чтобы минимизировать задержки и провалы. Что касается торможения двигателем, данный эффект вполне приемлемо реализован в автоматическом режиме.

Также для РКПП характерны легкие толчки при переключении передач. Все дело в том, что толчок появляется в момент, когда сцепление «смыкается». Избежать таких толчков можно, интуитивно угадывая, когда электроника инициирует переключения, и немного сбрасывая газ перед таким переключением.

Рекомендуем также прочитать статью о том, что такое коробка DSG. Из этой статьи вы узнаете об особенностях данного типа КПП, а также о преимуществах и недостатках преселективных коробок передач с двойным сцеплением. Еще добавим, что сходство с механикой и наличие ручного режима все равно не означает, что на машине с роботом можно активно буксовать. Дело в том, что если на МКПП водитель «подпаливает» сцепление, далее износ узла и момент включения/выключения компенсируется изменением хода педали сцепления, также сам водитель чувствует момент включения и выключения механизма и т. д.

В случае с роботом, электроника попросту не «умеет» учитывать такой износ, что приводит к отклонению от запрограммированной точки схватывания, то есть происходит нарушение калибровки точно настроенных исполнительных механизмов. По этой причине один раз в 10-15 тыс. км необходимо выполнять инициализацию (обучение) коробки робот, так как игнорирование данного правила может привести к тому, что коробка падает в аварийный режим.

Что в итоге

С учетом приведенной выше информации становится понятно, что среди всех роботизированных коробок оптимальным вариантом можно считать преселективный робот с двумя сцеплениями (например, DSG или аналоги).

Данные коробки передач лишены многих недостатков однодисковых РКПП, а также обеспечивают максимум комфорта и высокую топливную экономичность. Также следует отметить, что робот с двойным «мокрым» сцеплением при грамотном обслуживании и эксплуатации имеет больший срок службы по сравнению с аналогами

Что касается езды, в большей степени отличия РКПП от АКПП проявляются именно в случае с однодисковыми роботизированными коробками передач. Если автомобиль оснащен такой коробкой, перед началом активной эксплуатации рекомендуется отдельно изучить особенности работы трансмиссии данного типа на практике.

Напоследок отметим, что в случае с DSG и аналогами, особенно если ТС имеет систему помощи при старте на подъеме, особой разницы между АКПП и РКПП водитель не заметит. Основной рекомендацией в этом случае остается только необходимость переводить коробку из «драйва» в «нейтраль» при простоях больше 1-2 минут.

Как управлять роботизированной коробкой передач: правильная эксплуатация РКПП

Как известно, современные авто сегодня могут оснащаться различными типами коробок-автомат: классическая АКПП, вариаторная трансмиссия CVT, а также роботизированная коробка передач. При этом автоматическая КПП независимо от типа проще в управлении, чем «механика», однако такие коробки сложнее в плане устройства и обслуживания.

Каждый из указанных типов АКПП имеет как плюсы, так и минусы. В попытке создать наилучшее решение сравнительно недавно появилась роботизированная КПП, которая сочетает в себе надежность и экономичность «механики», а также комфорт «автомата». Далее мы рассмотрим, что такое коробка передач робот и как пользоваться данным типом КПП.

Управление роботизированной коробкой передач: что нужно учитывать

Для лучшего понимания принципов работы и управления РКПП следует начать с устройства трансмиссии данного типа. Фактически, робот является механической КПП,  которая при этом имеет отдельные механизмы для управления работой сцепления и включения передач. Также присутствует электронный блок управления.

Получается, все те функции, которые на МКПП выполняет водитель (выжим педали сцепления, выбор передачи, включение передачи при помощи рычага) выполняют актуаторы (сервоприводы, работающие под управлением электронного блока). Водителю остается только перевести селектор коробки-робот в тот или иной режим (аналогично обычной автоматической КПП), после чего переключения передач будут происходить автоматически.

Также РКПП, подобно многим АКПП с Типтроником, имеет ручной режим переключения передач. Данный режим полуавтоматический, позволяет водителю управлять коробкой вручную, при этом не нужно выжимать сцепление (педаль попросту отсутствует). Так или иначе, режимы РКПП похожи, однако несколько отличаются от «классического» автомата. Давайте разбираться.

• Режим «N» —  нейтральная передача (нейтраль).  Есть как на АКПП, так и на роботах. Данный режим означает, что крутящий момент на колеса не передается, хотя двигатель работает и на саму коробку передается момент. Данный режим  больше сервисный (подходит для буксировки, перекатывания авто в рембоксе), однако также может использоваться при длительном простое машины  с заведенным двигателем.
• Режим «R» — реверс, задний ход.  Необходим такой режим  для движения назад, включается только после полной остановки авто.
• Режимы «А/М» или «Е/М» указывают на движение вперед (аналогично режиму «D» на АКПП), то есть КПП осуществляет переключение передач автоматически.
• Режим «М» позволяет перевести коробку на ручное управление (селектор нужно перевести в специальный паз). Обозначения «+» и «-» указывают, куда нужно двигать селектор для повышения и понижения передачи при ручном режиме управления.

Особенности эксплуатации РКПП

Начнем с прогрева коробки-робот. Прогревать роботизированную КПП, в отличие от АКПП, нет необходимости. Другими словами, не следует переводить селектор в разные режимы на неподвижной машине и заведенном двигателе для того, чтобы повысить температуру масла в агрегате.

Роботизированная коробка напоминает механику, то есть не требует прогрева. Единственное, как и в случае с МКПП, после холодного пуска лучше дать мотору поработать на холостых и прогреть ДВС. Параллельно немного погреется и КПП. Если точнее, густое масло распределится по коробке, снижая нагрузку и сухое трение.

Для этого просто заведите двигатель, коробка должна оставаться в режиме «N». Спустя 5-10 мин (в зависимости от наружной температуры) можно начать движение, двигаясь плавно, без резких разгонов и высоких скоростей около 3-5 км. За это время КПП прогреется, что позволит более активно нагружать трансмиссию без рисков сильного износа.

• Движение на подъем или на спуске на машине с РКПП должно производиться с учетом особенностей такой коробки. Как правило, машины с роботом не имеют системы помощи при старте на подъеме. В отличие от автомата АКПП, робот может откатиться назад при старте на подъем (по аналогии с обычной «механикой»).

Чтобы стартовать без отката, нужно затянуть ручник, затем убрать ногу с педали тормоза и немного добавить газ, одновременно опуская стояночный тормоз. Это позволит избежать отката авто назад. Данный прием требует практики, так что рекомендуется отдельно провести тренировку, пока водитель не почувствует  момент начала схватывания сцепления.

Также зимой оптимально трогаться в ручном режиме на первой передаче, при этом не сильно нажимать на газ. Если активно дросселировать, колеса могут начать буксовать. Если машина с роботом преодолевает подъем, при этом включен автоматический режим, роботизированная КПП начнет сама переключаться на пониженные передачи.  В устройстве коробки есть гироскоп, определяющий положение кузова. Такая работа логична, так как на подъеме нужно больше тяги и обороты двигателя должны быть высокими.

При этом можно перейти и в ручной режим, выбрав одну передачу. Однако следует помнить, что робот не позволит двигаться в натяг, то есть обороты во время преодоления подъема должны быть не ниже 2500 об/мин. Что касается движения на спуске, от водителя каких-либо действий не требуется. Можно использовать как автоматический, так и ручной режим. При этом эффект торможения двигателем будет явно выражен.

• При кратковременных простоях с заведенным мотором (до 3-5 минут) важно понимать, что переводить рычаг из положения «A» в «N» не обязательно,  однако стоит учитывать, что в режиме «А» на неподвижном авто при нажатой педали тормоза сцепление остается включенным.

Если машина стоит дольше, лучше переключиться в нейтраль. Что касается парковки,  после полной остановки селектор нужно перевести в нейтраль «N», затянуть ручник и далее глушить двигатель.

• Также часто коробка робот имеет допрежимы (спортивный, зимний). Так вот, зимний режим обозначается пиктограммой в виде значка «снежинки». Режим направлен на то, чтобы трогаться как можно более плавно, избегая пробуксовок на льду или в снегу.  Если просто, в этом режиме машина стартует сразу со второй передачи, а также максимально плавно переходит на повышенные.

Спортивный режим S позволяет сильнее раскручивать мотор, то есть переход на повышенную передачу происходит позже, чем в обычном автоматическом режиме работы КПП. Режим «спорт» на коробке робот нужен для активного разгона, совершения обгонов и маневрирования.

• Еще добавим, что во время езды можно без всяких ограничений переходить из полностью автоматического режима в ручной, а также обратно. Параллельно можно вручную повышать и понижать передачу.

Однако нужно учитывать, что ручной режим полностью таковым не является. Управление коробкой все равно контролирует электронный блок. Например, при движении с высокой скоростью  водитель не сможет сразу переключиться на две ступени «вниз».

ЭБУ коробкой учитывает обороты двигателя, после чего включит только ту передачу, которой данные обороты соответствуют. Получается, происходит переход только на допустимую передачу, а не на ту, которую пытается включить водитель.

Фактически, такая особенность является защитой коробки и мотора от ошибок водителя и поломок. В ЭБУ прописаны алгоритмы, по которым для каждой передачи  отдельно определен допустимый диапазон оборотов двигателя.

Если выбранная водителем передача в ручном режиме соответствует диапазону, коробка включит эту скорость, если  же обороты не соответствуют выбранной передаче, ЭБУ включит ту скорость, которая  оптимально «подходит » по диапазону оборотов.

Советы и рекомендации

Хотя коробка робот похожа на автомат, нужно учитывать определенные уникальные особенности. Прежде всего, такая коробка на рассчитана на агрессивную эксплуатацию, больше подходит спокойным водителям.

Это значит, что при езде на РКПП лучше избегать резких нажатий на газ. При необходимости активного разгона лучше или заранее переходить в ручной или спортивный режим, или же нажимать на газ плавно.

Что касается торможения, в этом случае лучше всего подходит полностью автоматический режим работы роботизированной коробки передач. Также характерной особенностью РКПП является наличие легких толчков при переключениях передач. Еще могут возникать задержки и провалы, то есть коробка долго «думает» в том случае, если водитель, двигаясь плавно, вдруг принимает решение резко ускориться.

Если говорить о толчках, от водителя потребуется привыкнуть к такой особенности. Еще можно немного сгладить толчки, отпуская педаль газа в момент, когда КПП переключает передачу. Это позволяет немного понизить обороты двигателя (аналогично езде на механической коробке).

Даже с учетом того, что робот конструктивно похож на механику, буксовать на такой коробке все равно не рекомендуется. Если для «классических» АКПП  пробуксовки  весьма опасны перегревом масла в автомате, на роботе выходит из строя сцепление, сильно изнашиваются сервомеханизмы, сбиваются их калибровочные настройки.

Это значит, что в ручном режиме  выехать «в раскачку» можно, однако такое решение может не пройти без последствий, как в случае с механикой. Если машина застряла, лучше попытаться выбраться не своим ходом или вытолкать автомобиль.

Рекомендуем также прочитать отдельную статью о том, что такое коробка робот. Из этой статьи вы узнаете о видах роботизированных КПП, как они работают, какие преимущества и недостатки имеет коробка робот по сравнению с другими типами трансмиссий и т.д.

Еще следует отметить, что каждые 10 тыс. км. необходимо проводить диагностику РКПП, а также делать инициализацию (адаптацию) коробки робот. Такой подход позволит повысить качество работы и избежать преждевременных поломок. Дело в том, что в отличие от водителя на МКПП, который самостоятельно управляет работой сцепления, робот не способен учитывать износ сцепления.

Получается, «точка схватывания» смещается, коробка может начать дергаться, переключения  передач жесткие. Чтобы этого избежать, робот нужно «обучать», позволяя учесть изменившиеся по мере износа параметры.

Что в итоге

Как видно, роботизированная коробка передач типа АМТ является  достаточно неплохой альтернативой в бюджетном сегменте. Фактически, РКПП является промежуточным звеном между МКПП и «классическими» автоматами, позволяя получить владельцу преимущества автомата по доступной цене.

Однако нужно учитывать, что по комфорту роботы данного типа сильно отстают от АКПП и вариаторов, а также ресурс сервомеханизмов и сцепления на таких КПП обычно находится на отметке около 100 тыс. км. При этом актуаторы достаточно дорогие и плохо поддаются качественному ремонту.

Напоследок отметим, что сегодня многие производители оснащают свои авто роботизированными коробками данного типа. Главное, перед началом эксплуатации водитель должен учитывать все особенности такой трансмиссии, а также нужно заранее знать, как управлять роботизированной коробкой передач.

Как ездить на роботизированной коробке передач видео советы

Любой из автолюбителей, сделавший выбор в пользу авто с роботизированной коробкой переключения передач, почти сразу задается вопросом: как управлять роботизированной коробкой передач?

Следует понимать, что роботизированная КПП – это, по большому счету, классическая механическая коробка, в состав которой включен небольшой электроблок, что осуществляет управление переключением передач и сцеплением.

Такие коробки роботизированного типа обладают рядом примечательных преимуществ: они надежны, комфортны и легки в эксплуатации, а также характеризуются низким расходом топлива.

На сегодняшний день практически каждый из производителей автомобилей имеет в своем модельном ряду виды, укомплектованные роботизированными КП. При этом любым заводом-изготовителем используются своя собственная уникальная технология и особое наименование.

Итак, чтобы разобраться, как правильно ездить на «роботе», и как осуществляется управление роботизированной коробкой, рассмотрим её более детально.

Устройство роботизированной КПП

Следует понимать, что «робот» — это ветвь в истории эволюции механических КП. Специалисты также называют роботизированные коробки передач гибридом механической КП и автоматической. Благодаря тому, что роботизированный механизм, автоматизированный электроблоком, начал управляться актуаторами-сервоприводами, некоторые характеристики таких КПП возросли.

Существуют роботизированные КП с ручными режимами. Некоторые разновидности «роботов» вообще позволяют эксплуатацию в 3-х различных режимах: автоматическом, полумеханическом, ручном. В первом случае вмешательство водителя в процесс переключения передач не требуется. Во втором случае водитель сможет самостоятельно контролировать сцеплением. В третьем же случае все управление ложится на плечи водителя.

Если вы обожаете быструю езду и ярый поклонник драйва, то идеальным вариантом будет выбор «кулачковой» роботизированной КП, так как она является наиболее быстрой из всех других «роботов». Скорость переключения одной передачи составляет порядка 0,1-0,15 сек. Автомобили с такого вида коробкой снабжаются педалью сцепления, хотя её применение требуется только для того, чтобы тронуться с места. Дальше процесс переключения происходит аналогично процессу переключения в гоночных мото, то есть без использования сцепления.

Роботизированные коробки оснащаются электро- или гидроприводами сцеплений. Для первого в роли составных элементов выступают электродвигатели или сервомеханизмы. Во втором случае элементами выступают гидравлические цилиндры.

Приводами на гидроцилиндрах оснащаются автомобили следующих марок: Peugeot, Fiat, Renault, BMW, Volkswagen, Citroen и многие иные марки. На основе электропривода характерными представителями являются: Nissan, Opel, Mitsubishi и другие.

Для полного понимания вопроса, как ездить на роботизированной коробке передач, потребуется осветить ряд вопросов.

Прогрев роботизированной коробки переключения передач и особенности эксплуатации

Многим из владельцев такого типа коробок переключения передач или тем, кто их совсем недавно открыл для себя впервые, интересен вопрос: необходим ли предварительный прогрев роботизированной коробки в условии низких или экстремально низких температур?

Хотя по уверениям конструкторов и с чисто эксплуатационной точки зрения прогрев такому виду коробки передач не нужен, однако стоит учитывать важный момент – температуру масла и то, как оно ведет себя при низких температурах. Ведь некоторые разновидности масел при небольших температурах начинают густеть и скапливаться в нижней части коробки передач.

Стандартная процедура прогрева заключается в том, чтобы на несколько минут оставить машину в заведенном виде, а во время прогрева селектор оставить в покое. При этом трогаться лучше плавно и спокойно, избегая рывков и толчков. Следите за оборотами: их уровень должен быть на минимуме в районе около одного километра.

В любом случае, подобную процедуру можно и даже рекомендуется проводить и в летнее время, что позволит всем элементам трансмиссии и коробки передач получить достаточно жидкую смазку.

Такие меры перед непосредственным началом движения сыграют очень положительную роль в сроке службы любого авто и предотвратят истирание и износ отдельных элементов.

Для того, чтобы избежать преждевременного выхода из строя как составных частей коробки переключения передач, так и трансмиссии в целом, рекомендуется соблюдать ряд определенных правил:

1. Категорически не рекомендуется буксовать при низких температурах. В таких условиях букс становится губительным для системы исполнения в целом и может привести к разкалибровке.
2. Также важно избегать заснеженных участков дороги, так как существует определенная вероятность просто-напросто застрять, что приведет к нежелательным пробуксовкам.
3. «Липучки» лучше не покупать, а выбрать сразу же резину с шипами.
4. В моменты долгих простоев или когда машина просто «ночует» во дворе вашего дома, её лучше оставить на передаче со значением «Е». Разумеется, при условии выключенного двигателя.
5. В случае, когда дорожное покрытие ненадлежащего качества, рекомендуется трогаться, не газуя, со второй передачи.

Стартуем правильно: движемся на возвышенность, преодолеваем её и спускаемся

Всем тем, кто выбрал роботизированную коробку переключения передач, или тем, кто только собирается это сделать, следует учесть одну важную деталь: некоторые из автомобилей, содержащих её в составе своей трансмиссии, часто не оснащаются дополнительной функцией помощи при старте на возвышении. Именно поэтому крайне важно выучиться самостоятельно осуществлять передвижение при условии движения по наклонной дороге.

Поведение водителя в данной ситуации должно быть аналогично поведению при использовании механической коробки переключения передач, поэтому тем, кто на «роботов» перебрался с «механики», будет проще. Опишем процесс детальнее: селектор переводим в положение «А», затем легонько и равномерно нажимаем на акселератор; в это же время не спеша снимаем машину с ручника.

Если условия, в которых осуществляется подъем на возвышенность, характеризуются низкой температурой и повышенной влажностью, то может потребоваться ручное управление или режим «М1». Важно при этом помнить о том, чтобы давление на газ было допустимо возможным, такая мера предотвратит образование ситуации с пробуксовкой.

При наличии в автомобиле гироскопа, когда выбран авторежим, роботизированная коробка самостоятельно начнет выбирать нужные передачи и, соответственно, переключать их. При условии такого движения переключение будет осуществляться преимущественно на понижение. Опытным водителям в зависимости от ситуации можно выбрать функцию «М» при фиксации текущей скорости. В случае, когда водитель решил выбрать скоростной режим самостоятельно, ему рекомендуется выбрать её и соблюдать обороты в диапазоне 2500-5000, не ниже и не выше. Это табу!

Что касается движения по спуску, то делать ничего особенно не потребуется, кроме как перевести селективный рычаг в положение «А» и отключить ручной тормоз.

устройство коробки передач робот

Эксплуатация роботизированной коробки передач в городских условиях

Среди специалистов и заядлых автолюбителей распространено убеждение, что городские условия вкупе с пробками часто пагубно влияют на срок службы роботизированной коробки переключения передач. Чтобы избежать такого пагубного эффекта, при полной остановке автомобиля рекомендуется выставлять селективный рычаг в положение «N», после чего активировать ручной тормоз и заглушить двигатель. В случае же, когда остановки носят кратковременный характер, применение положения «N» не потребуется, можно остаться в положении «А».

Стоит также учитывать, что в пробках длиною более минуты мотор скорее всего потребуется заглушить.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

В целом и общем

Итак, тонкости и нюансы езды на роботизированной коробке передач мы рассмотрели, осталось освоить немного полезных правил, которые будут особенно полезны новичкам и неопытным водителям, в частности тем, кто сталкивается с роботизированной коробкой переключения передач впервые:

1. При осуществлении старта не стоит нажимать до упора на газ, при желании набрать скорости её следует топить уверенно, но вместе с тем и равномерно, плавно.
2. Для того, чтобы избежать характерные для роботизированной коробки переключения передач рывки и подёргивания, специалисты и просто заядлые автовладельцы с «роботами» рекомендуют регулярно осуществлять процесс инициализации в специальных сервисных центрах.
3. При наборе скорости и особенно интенсивном ускорении рекомендуется применять навыки работы с механическими коробками (разумеется, при условии, что вы ранее на ней ездили самостоятельно).

Также следует помнить и учитывать тот факт, что существуют некоторые дополнительные положения, кроме рассмотренных нами.

Некоторые из роботизированных коробок имеют режимы вроде «зимний» или «спорт». Первый режим устроен так, что дает плавность и контроль при езде по зимней дороге. Второй же дает возможность перейти на повышение передачи при условии больших оборотов, а это делает возможным быстрое ускорение.

Заключение

Итак, перед тем, как выбрать роботизированную коробку передач как основу трансмиссии вашего будущего автомобиля, внимательно ознакомьтесь с особенностями и тонкостями работы и езды на ней, чтобы избежать большинства ошибок, допускаемых новичками, а также сохранить все её элементы в целости и сохранности на долгие годы. Удачи на дорогах!

Оцените статью: (4 оценок, среднее: 4,50 из 5) Загрузка…

Как управлять роботизированной коробкой передач — DRIVE2

На современных автомобилях используется несколько видов коробок передач – механическая, автоматическая, вариаторная. Механическая коробка отличается своей надежностью, но требует от водителя навыков управления. Автоматическая же значительно проще в управлении, но более «капризна» в техническом плане. Недавно же конструкторы выпустили еще один тип КПП – роботизированная. В ней они постарались соединить воедино надежность «механики» с удобством «автомата». И это у них получилось – все больше автопроизводителей комплектуют свои авто роботизированной коробкой передач. Немного об устройстве : Суть такой коробки достаточно проста – имеется механическая КПП и электронный блок ее управления. У РКПП все функции, которые должен был выполнять водитель с механической коробкой (выжим сцепления, перевод рычага коробки в нужное положение) выполняется актуаторами – сервоприводами электронного блока.

Благодаря этому надежность КПП возросла за счет использования классической «механики» и возросло удобство ее пользования. Водителю всего лишь необходимо переводить селектор в нужное положение (как в автоматической КПП) и наслаждаться ездой, а электронный блок позаботится о том, чтобы выполнялось переключение передач. При всем этом многие роботизированные коробки оснащаются еще и ручным управлением, что позволяет управлять водителю коробкой самостоятельно, с единственным отличием – нет необходимости выжимать сцепление. Особенности управления: Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

«N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;«R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад. Другие же режимы роботизированной коробки имеют свое обозначение:

«А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;«+», «-» — переключатель передач. Кратковременные переводы селектора в сторону «+» или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Требуется ли прогрев коробки?

Вроде все просто, и ничего сложного в управлении такой коробки нет – достаточно перевести селектор в нужное положение, и начать движение. И все же следует знать, как управлять коробкой робот, чтобы она работала без проблем.

Начнем с интересного вопроса – нужно ли прогревать КПП перед началом движения зимой? Для автоматической коробки в зимний период прогрев обязателен и выполняется он кратковременным переводом селектора во все положения.

Роботизированная коробка, по сути, механическая и не требует прогрева. И все же зимой перед началом движения прогреть РКПП следует, хотя это не совсем прогрев. Во время стоянки масло в коробке стекает вниз и из-за мороза загустевает. Поэтому рекомендуется зимой после запуска мотора дать время, чтобы масло скорее не прогрелось, а просто растеклось по элементам коробки, снижая между ними трение. Достаточно просто постоять пару минут с заведенным мотором, при этом селектор переводить в разные режимы не нужно, достаточно держать его в положении «N». После этого движение нужно начинать плавно, без резких рывков и проехать так хотя бы 1 км, что обеспечит полный прогрев масла. Начало движения на подъем, его преодоление, спуск

движение автомобилей на гору

Многие автомобили с РКПП не оборудованы системой помощи старта на подъем, поэтому правильно начинать движение нужно научиться самому водителю. При старте на подъем с роботизированной коробкой необходимо поступать, как и с «механикой». Для начала движения селектор переводится в режим «А», плавно нажимается акселератор и одновременно авто снимается с ручника. Такое действие исключит откат авто назад. Одновременно жать на газ и снимать с ручника следует потренироваться, чтобы водитель чувствовал двигатель и понимал, когда сцепление начало включаться и можно снимать с ручника.

При начале движения на подъем в зимний период лучше использовать ручной режим, при этом устанавливать первую передачу. Сильно газовать не стоит, чтобы не было пробуксовки колес.

При движении на подъем при выбранном автоматическом режиме коробка самостоятельно начнет переходить на пониженные передачи, что является вполне логичным, ведь при повышенных оборотах преодолеть подъем легче. Такая КПП оснащена гироскопом, который определяет положение автомобиля, и если датчик показывает подъем, то коробка буде работать соответственно. Можно совершать движение и в ручном режиме, зафиксировав определенную передачу. Важно понимать, что РКПП не даст двигаться в натяг, поэтому при подъеме обороты двигателя должны быть не меньше 2500 об/мин.

При спуске же никаких действий от водителя не требуется. Достаточно перевести селектор в положение «А», и снять ручник. При этом авто будет производить торможение мотором. Остановка, парковка

И третий немаловажный вопрос – правильность парковки и остановки. После полной остановки авто, селектор необходимо перевести в нейтраль «N», поставить на ручник и после заглушить двигатель. При кратковременных остановках перевод селектора в нейтраль необязателен, вполне можно оставаться и на режиме «А». Но стоит учитывать, что при остановке сцепление остается выжатым. Поэтому в пробке или на светофорах, когда остановка затягивается по времени, все же следует переходить на нейтраль.

Другие режимы

Это основные правила, как управлять роботизированной коробкой. Но есть и другие особенности, к примеру, некоторые РКПП имеют дополненные режимы – спорт и зимний, так называемая «снежинка».

«Снежинка» направлена на то, чтобы как можно плавнее и без пробуксовок начать движение на обледенелой дороге. Все что она делает, это обеспечивает начало движения сразу со второй передачи и более плавные переходы на повышенные передачи.

Режим «спорт» производит переход на повышенные передачи при больших оборотах, чем в обычном режиме. Это позволяет быстрее ускоряться. То есть, если при обычном режиме переход на 2 передачу выполнялся, к примеру, при 2500 об/мин, то в режиме «спорт» этот переход будет осуществляться при 3000 об/мин.

Теперь о возможности перехода из автоматического режима в ручной и обратно во время движения. Роботизированная коробка без проблем позволяет это делать. Также позволяется самостоятельно понижать или повышать передачу для изменения скорости движения. Но стоит учитывать, что полностью управление коробкой электронный блок не передаст, он будет постоянно контролировать работу.

Поэтому если водителю вздумается перейти, к примеру, на две передачи вниз, то электронный блок сделать это даст, но при этом проконтролирует обороты двигателя и если они не будут соответствовать выбранной передачи, электроника самостоятельно выполнит переход на допустимую передачу – сработает так называемая «защита от дурака».

Здесь все просто – электронный блок запрограммирован так, что каждой передаче соответствует определенный диапазон оборотов двигателя. И если выбранная вручную передача соответствует своему диапазону, то коробка выполнит переключение, а если нет – включит необходимую скорость.

Полезные советы

Напоследок некоторые рекомендации по эксплуатации и обслуживанию роботизированной коробки.

Такая коробка «не терпит» резких нажатий на педаль газа, поэтому лучше осуществлять движение в спокойном режиме. Даже при необходимости ускориться — лучше жать на акселератор плавно, при этом стоит перейти в ручной режим. А при торможении следует наоборот – переходить в автоматический режим.

Особенностью РКПП является наличие небольших толчков при переключении передач. От них можно избавиться достаточно просто – при переключении передач сбрасывать обороты двигателя, то есть действовать по аналогии с обычной механической коробкой.

Наличие ручного режима позволяет даже выполнять выезд «враскачку» в случае, если авто застряло в сугробе. Но при этом на пользу КПП это не пойдет, так как буксовать на РКПП не рекомендуется, это может привести к декалибровке исполнительных механизмов. Поэтому застрявшее авто все же лучше извлекать с привлечением сторонней помощи.

Обязательно при каждом ТО делать инициализацию и проводить диагностику состояния РКПП, что позволит устранить все неисправности коробки еще на раннем этапе.

Есть и другие мелкие особенности таких коробок, которые зависят от изготовителя. Ими лучше сразу поинтересоваться, чтобы в дальнейшем не возникло недоразумений с эксплуатацией роботизированной коробки.

Как научится ездить на роботе?

В прогрессивных моделях транспортных средств устанавливаются различные формы коробок передач. Наибольшее распространение получили следующие варианты: механический, автоматический, вариаторный. МКПП характеризуется высокой степенью надежности, с другой стороны, он требует от человека хороших навыков управления машиной. Второй вариант существенно проще в эксплуатации, но немного «капризен» в техническом плане. Как можно увидеть, характеристика обоих видов включает уникальные особенности: плюсы и минусы. Именно по этой причине конструкторы создали еще одну коробку передач, имеющую существенные отличия от других разновидностей. Коробка робот все чаще используется при оснащении автомобилей.

Роботизированная коробка передач: особенности и преимущества езды

Данная разновидность не так уж сложна, если говорить об ее устройстве. В состав входит механическая коробка и электронный блок, предназначенный для управления. У готового изделия имеются в наличии полный спектр функций, раньше исполнявшихся автомобилистом с механикой. Сюда относятся, в частности: переведение рычага в определенное положение, выжимание сцепления и так далее. Отчасти расширенная функциональность объясняется наличием актуаторов, то есть, сервоприводов, которые находятся внутри блока.

Строение роботизированной коробки

К основным преимуществам новой разработки можно отнести надежность и удобство эксплуатации. Человеку, управляющему автомобилем с роботом, достаточно переводить селектор в то положение, которое нужно, и получать удовольствие от вождения. Электронный блок берет на себя заботы насчет того, чтобы переключение передач осуществлялось верно. Хотелось бы отметить, что большая часть роботизированных коробок оборудуются в качестве дополнения ручным управлением, что дает водителю возможность ездить на коробке, и управлять машиной самостоятельно. Есть лишь одно отличие, которое заключается в отсутствии выжимать сцепление.

Как ездить на роботизированной коробке передач?

Часть форматов функционирования робота имеют отличия, если проводить сравнение с автоматической моделью. В список уникальных режимов работы относятся:

1. «N» — нейтральный вариант, во время которого мотор продолжает функционировать, на оборудование передается вращение, однако на колеса оно не поступает, что объясняется расположением шестерен. Режим актуальнее использовать при продолжительной стоянки, а также перед стартом и после того, как авто остановилось.
2. «R» — перемещение назад. Для того, чтобы войти в данный режим автолюбитель должен переместить селектор в заданное положение, за счет чего машина начинает перемещаться назад.
3. «А/М» (иногда называется «Е/М») — перемещение вперед. Данный режим – это то же самое, что и режим «D», который есть во всех коробках автоматического типа. При его использовании машина перемещается вперед, а коробка передач сама выполняет переключение. При активизации режима «М» управление осуществляется вручную. За счет перевода селектора в определенное положение пользователь выбирает тот режим, что ему нужен в данный момент времени.
4. «+», «-» — предназначен для переключения передач. Непродолжительные переводы селектора сторону плюса или минуса способно обеспечить переключение передачи при выборе режима управления вручную.
5. Потребность в подогреве

С первых же дней использования транспортного средства с РКПП можно понять, что в водительской работе нет ничего сложного. Вы поймете, как пользоваться новинкой, ведь для грамотного управления нужно всего лишь переводить селектор в выбранное положение и перемещаться по трассе. Но для того, чтобы устройство функционировало без каких-либо проблем и сбоев, нужно знать, как его эксплуатировать.

Нужно ли прогревать машину зимой?

Как управлять роботизированной коробкой передач? Для начала нужно определиться с тем, есть ли необходимость в прогревании коробки перед началом использования в зимнее время. Если вы используете автоматическое приспособление, то знаете о том, что в холода нельзя обойтись без предварительного прогрева, который выполняется путем непродолжительного перевода селектора во все существующие положения.

Езда на автомобиле с роботизированной коробкой передач не требует проведения дополнительных манипуляций, даже если за окном минусовая температура. Однако, зимой коробку передач все же следует подготовить к предстоящей эксплуатации. Дело в том, что в то время, когда машина стоит, масло, находящееся внутри устройства, стекает вниз и из-за пониженных температур, его консистенция изменяется: вещество становится намного гуще.

По этой причине в холодное время года рекомендуется запустить мотор и выждать некоторое время для того, чтобы масло разогрелось и распределилось по всем элементам, входящим в состав коробки. Это позволит сократить трение и уменьшить износ деталей, соприкасающихся между собой. Чтобы процесс прошел успешно, требуется выстоять две минуты, заведя двигатель.

Затем можно плавно, стараясь не делать резких рывков, переместиться на километр, что поспособствует оптимальному прогреву масляной жидкости.

При этом совершенно не обязательно переводить селектор в различные положения, достаточно оставить его в нейтральном режиме.

Особенности вождения с роботизированной коробкой

Большая часть машин, оборудованных самыми прогрессивными моделями коробок передач, не оснащены системой помощи старта для подъема, а потому эксперты рекомендуют начинать движение самостоятельно. В подобной ситуации действовать нужно, как и в случае в механизированной коробкой, то есть, селектор следует перевести в режим «А», а после нажать на акселератор, параллельно сняв машину с ручника. Это исключит вероятность того, что транспортное средство начнет откатываться назад. Стоит заблаговременно потренироваться в выполнении указанных действий, чтобы научиться управлению, почувствовать двигатель и без промедления распознавать момент, когда сцепление уже включилось и нужно снять машину с ручника.

Вы пользовались авто в зимнее время? В таком случае вы знаете о том, что для того, чтобы воспользоваться ручным режимом, установив первую передачу, не рекомендуется усиленно газовать, в противном случае есть некоторый риск того, что колеса начнут буксовать.

Во время движения на подъем при определенном режиме, выбранном автоматически, устройство без помощи человека переходит в более низкие передачи, что объясняется с логической точки зрения: при слишком высоких оборотах намного проще преодолеть подъем. РКПП оборудована гироскопом, определяющим расположение машины в пространстве. Если индикатор показывает подъем, устройство начинает работать адекватно ситуации. Допускается выполнять перемещение в ручном режиме, для этого нужно зафиксировать выбранную передачу. Нельзя забывать о том, что коробка передач не позволяет перемещаться в натяг, а потому при подъеме оборачиваемость двигателя изменяется и составляет не менее 2500 оборотов за минуту.

Во время спуска от человека, управляющего машиной, не требуется ничего. Ему нужно всего лишь перевести селекторный рычаг в положение «А», убрать стоячий тормоз. В такой ситуации машина будет тормозить за счет мотора.

Езда на автомобиле с роботизированной коробкой передач не требует проведения дополнительных манипуляций, даже если за окном минусовая температура. Однако, зимой коробку передач все же следует подготовить к предстоящей эксплуатации. Дело в том, что в то время, когда машина стоит, масло, находящееся внутри устройства, стекает вниз и из-за пониженных температур, его консистенция изменяется: вещество становится намного гуще.

По этой причине в холодное время года рекомендуется запустить мотор и выждать некоторое время для того, чтобы масло разогрелось и распределилось по всем элементам, входящим в состав коробки. Это позволит сократить трение и уменьшить износ деталей, соприкасающихся между собой. Чтобы процесс прошел успешно, требуется выстоять две минуты, заведя двигатель.

Затем можно плавно, стараясь не делать резких рывков, переместиться на километр, что поспособствует оптимальному прогреву масляной жидкости.

При этом совершенно не обязательно переводить селектор в различные положения, достаточно оставить его в нейтральном режиме.

Особенности вождения с роботизированной коробкой

Большая часть машин, оборудованных самыми прогрессивными моделями коробок передач, не оснащены системой помощи старта для подъема, а потому эксперты рекомендуют начинать движение самостоятельно. В подобной ситуации действовать нужно, как и в случае в механизированной коробкой, то есть, селектор следует перевести в режим «А», а после нажать на акселератор, параллельно сняв машину с ручника. Это исключит вероятность того, что транспортное средство начнет откатываться назад. Стоит заблаговременно потренироваться в выполнении указанных действий, чтобы научиться управлению, почувствовать двигатель и без промедления распознавать момент, когда сцепление уже включилось и нужно снять машину с ручника.

Вы пользовались авто в зимнее время? В таком случае вы знаете о том, что для того, чтобы воспользоваться ручным режимом, установив первую передачу, не рекомендуется усиленно газовать, в противном случае есть некоторый риск того, что колеса начнут буксовать.

Во время движения на подъем при определенном режиме, выбранном автоматически, устройство без помощи человека переходит в более низкие передачи, что объясняется с логической точки зрения: при слишком высоких оборотах намного проще преодолеть подъем. РКПП оборудована гироскопом, определяющим расположение машины в пространстве. Если индикатор показывает подъем, устройство начинает работать адекватно ситуации. Допускается выполнять перемещение в ручном режиме, для этого нужно зафиксировать выбранную передачу. Нельзя забывать о том, что коробка передач не позволяет перемещаться в натяг, а потому при подъеме оборачиваемость двигателя изменяется и составляет не менее 2500 оборотов за минуту.

Во время спуска от человека, управляющего машиной, не требуется ничего. Ему нужно всего лишь перевести селекторный рычаг в положение «А», убрать стоячий тормоз. В такой ситуации машина будет тормозить за счет мотора.

Как выполнить остановку?

Для водителей также важен вопрос, который касается остановки и парковки. Очень важно знать, как правильно ездить, чтобы автомобиль исправно служил на протяжении долгого времени. После того, как машина полностью остановится, нужно перевести селекторный рычаг в режим «N», поставить на стоячий тормоз, заглушить двигатель. Во время непродолжительных остановок перевод рычага в указанный режим не является обязательным. Допускается оставаться на режиме «А», однако при этом нельзя забывать, что во время остановки сцепление остается выжатым. А потому, при стоянии на светофоре или в автомобильном заторе, если выстаивание растягивается на неопределенный срок, нужно переключаться на нейтральный режим.

Какие режимы еще существуют?

Выше перечислены основные правила, которые следует соблюдать, управляя машиной с роботизированной коробкой. Однако, есть и иные особенности, о которых следует знать. Например, некоторые изделия предполагают вспомогательные режимы, а не только те, что были перечислены выше. Это такие виды передач как: спортивный и зимний (его еще называют «снежинкой»). Последний из представленных режимов нужен для того, чтобы безопасно перемещаться по трассе, покрытой льдом. Он обеспечивает плавный переход на более высокие скорости.

Отзывы. Коробка-робот для авто: как ею пользоваться?

Развитие автомобильной промышленности не стоит на месте. Люди стараются улучшить свой быт, сделать его более комфортным и удобным. Производители автомобилей пытаются максимально облегчить вождение своим клиентам. За счет этого постоянно совершенствуются различные технологии. Таким образом, к механической коробке передач было присоединено автоматическое сцепление. Сложив эти два элемента вместе, разработчики получили так называемую роботизированную трансмиссию, соединив все преимущества и недостатки агрегатов. В народе известно также название «коробка-робот».

Устройство коробки передач

Выясняя особенности такой конструкции, необходимо обратить внимание на соответствующие отзывы. Коробка-робот требует специфического с собой обращения, но для того чтобы понять почему, понадобится разобраться в ее устройстве.

По предварительному описанию можно подумать, что в целом конструкция представляет собой простой автомат с особенным управлением. Однако это не так. Рассмотрим более детально данный вопрос.

Конструкция базируется на механической коробке, которая, по отзывам как профессионалов, так и обычных водителей, считается более надежной, чем автоматическая. Это можно понять, читая в интернете отзывы. Коробка-робот имеет специальные устройства. Они необходимы для того, чтобы при переключении скоростей выжимать сцепление.

Стоит заметить, что, пользуясь обычной механической коробкой передач, водитель самостоятельно выбирает время переключения. Для этого он акцентирует внимание на том, что происходит на дороге и использует педаль сцепления совместно с рычагом самой трансмиссии. При разработке нового устройства, которое получило спорные от водителей отзывы, коробка-робот показала себя с совершенно другой стороны. Было принято решение исключить из вышеописанного процесса непосредственные действия водителя. Все важные переключения осуществляет компьютер. Для удачного функционирования робота были установлены специальные узлы-актуаторы. За счет них и стало возможным переключение передач, которым руководит сам компьютер.

Судя по отзывам, потребители отмечают несколько основных преимуществ. Речь идет об огромной экономии топлива, легкости в ремонте. Также некоторым потребителям нравится отсутствие педали сцепления. Еще одним преимуществом, выделяемым водителями, является то, что имеется возможность ручным способом сменить передачу.

Как работает?

Коробка, о которой идет речь, работает за счет узлов-актуаторов, о которых мы уже говорили ранее. Они собирают информацию о таких деталях, как скорость езды, обороты силового агрегата, работа некоторые датчиков. Отталкиваясь от полученных данных, компьютер принимает решение о том, какую же передачу необходимо активировать. Насколько водители знают, за сцепление является ответственным сервопривод. Именно он принимает команду о смене режима и отсоединяет двигатель от первичного вала. Во время этого процесса активируется второй сервопривод, он выбирает ту передачу, которая нужна, и моментально ее включает. Через секунду двигатель снова подсоединяется к валу, и машина продолжает свой путь. Весь этот процесс происходит максимально быстро, поэтому человек даже не замечает. Все, что он может подметить – небольшой импульс, но не более того. Именно так работает данная коробка передач – «робот». Отзывы рассмотрим ниже.

Сервоприводы бывают двух видов. Существуют электрические и гидравлические. Первый является двигателем, который способен, используя редуктор, перемещать исполнительную часть. Гидравлический же действует через специальный цилиндр. Он получает команды непосредственно от блока управления.

Преимущества трансмиссии

Во время пользования водители выявляют имеющиеся недостатки и преимущества. Конечно же, необходимо поговорить и о них. Какие же заявления можно встретить, исследуя отзывы? Коробка-робот имеет свои особенности. И для начала рассмотрим преимущества.

• Потребители отмечают, что, в отличие от автомата и вариатора, роботизированная коробка передач надежная и более удобная.
• Практически все модели описываемой трансмиссии способны работать и в ручном режиме, в котором водитель может сам переключить передачи.
• Многие покупатели замечают, что коробка-робот (отзывы положительного характера преобладают) имеет намного меньше рабочий объем. Соответственно, необходимо небольшое количество масла.
• Если поставить машины с различными трансмиссиями в одинаковые условия езды, то расход роботизированной намного меньше, чем у других.
• Сцепление у описываемой коробки передач имеет выше на 30 % ресурс.
• Потребители заметили, что обслуживание и ремонтные работы такой трансмиссии намного дешевле.
• Вес роботизированной коробки передач не настолько большой, как у автоматической. За счет этого ее проще установить на малолитражный автомобиль.

Недостатки коробки передач

Даже с таким перечнем преимуществ устройство имеет и свои недостатки, которые, возможно, отпугивают какую-то долю водителей. Рассмотрим их.

• К сожалению, банальные и самые дешевые коробки-роботы не способны подстраиваться под особенное вождение того или иного водителя. В этом его превзошла автоматическая трансмиссия, которая с легкостью адаптируется под стиль езды. Здесь же имеется лишь один вид вождения. Он вшит, как стандартный, в прошивку.
• Если коробка-робот (отзывы в этом нюансе довольно негативны) установлена в комплекте с электрическим сервоприводом, то она показывает небольшую задержку в работе. То есть получаемая пауза между передачей сигнала и самим переключением достигает порой двух секунд. Это не является серьезным недостатком, однако может приносить неудобства при совершении равномерной езды и разгоне.
• Если же используется гидравлический привод вместе с роботизированной коробкой, то нужно заметить, что переключение ускоряется практически до 0.05 секунд. Это кажется небольшой цифрой, однако при езде ощущается. Но такой привод как дорого покупать, так и недешево устанавливать. Более того, он сильно нагружает мотор в энергетическом плане, поэтому зачастую его используют в спорткарах или других дорогих машинах.

Развитие коробки передач – появление преселективной

Из-за того, что коробка имеет свои недостатки, первые разработки были встречены довольно плохо. Основное, что не нравилось водителям, – рывки, которые появлялись при движении. Скорее всего, это чувствовалось за счет низкой скорости работы. Но разработчики из-за небольшой себестоимости и простоты в сборке продолжили искать решения возникшим проблемам.

Для того чтобы исправить ситуацию и уменьшить время задержки при переключении, конструкторы стали использовать коробки вместе с двумя сцеплениями, которые работают независимо друг от друга. Это и позволило полностью избавиться от существенных задержек и рывков. Динамика машины увеличилась в разы; также спрос потребителей резко возрос. Уже тогда стала приобретать популярность коробка-робот. Отзывы владельцев постепенно становились лучше.

Теперь давайте поговорим о том, кто же первый стал использовать роботизированные коробки передач. Первопроходцами являются «Ауди» и немецкий «Фольксваген». Они устанавливают на свои машины такие трансмиссии с 2003 года. Отзывы о том, как именно на их автомобилях работает коробка, будут описаны ниже.

Что дало использование двойного сцепления? За счет него необходимая передача включается до того, как отключается предыдущая. И таким образом машина беспрерывно переходит с одной на другую, сохраняя при этом тягу в нужном объеме. Такая роботизированная коробка передач получила название преселективная. Она является вторым поколением. Возвращаясь к конструкции устройства, нужно сказать, что обычная коробка любого типа работает с одним первичным и вторичным валами. Эта же конструкция получила их по две штуки. Для чего? Каждая пара отвечает либо за нечетную, либо за четную передачу. Первичные валы расположены матрешкой, то есть один вложен в другой. Соединяются с силовым агрегатом они за счет многодискового сцепления.

Преимущества и недостатки второго поколения

За счет совмещения всех самых лучших разработок коробки передач второго поколения, то есть те, которые работают с двойным сцеплением, получили более экономичную и быструю технологию езды. Также они являются максимально комфортными при эксплуатации. За счет небольших объемов такую коробку рациональнее и рентабельнее использовать в малолитражных машинах, чем автоматическую.

Но даже с массой плюсов можно выделить и некоторые минусы. Например, в отличие от первого поколения, такую трансмиссию намного труднее ремонтировать. Более того, это выйдет в приличную сумму, которой располагают не все водители. Также ранее была проблема с крутящим моментом, но сейчас данный нюанс полностью ликвидирован.

Коробка-робот на автомобиле «Опель»

В модельном ряде производителя «Опель» иногда встречаются автомобили с роботизированной коробкой передач. К сожалению, о них больше негативных отзывов, чем положительных. Возможно, в этом есть вина и самого производителя «Опель».

Коробка-робот, отзывы о которой мы рассматриваем, работает лишь с 1 сцеплением. Это приносит некоторый дискомфорт, так как водитель может чувствовать процесс переключения передач. Большая часть машин комплектуется именно таким вариантом, но встречаются и модели со вторым поколением.

По отзывам, привыкать к коробке придется довольно долго, она специфическая. Однако это возможно, и уже спустя приличный интервал времени пользоваться ею становится максимально удобно. Отдельно отмечают, что ценники на такие машины и ремонт коробки передач невысокие, поэтому это можно выделить в отдельное преимущество. Оно позволяет закрыть глаза на несерьезные минусы.

Часто водители отмечают, что необходимо регулярно перенастраивать сцепление. Из-за того, что об этом вопросе практически не позаботился производитель «Опель», коробка-робот (отзывы об этом встречаются постоянно) как будто живет своей жизнью. Она не адаптируется к способу вождения самого водителя, поэтому иногда даже может сбиваться.

В целом мало кто советует приобретать машину от компании «Опель» с роботизированной коробкой передач. Если все же имеется желание испытать, то стоит присмотреться к наиболее дорогостоящим вариантам. Однако нужно учитывать, что следить на дороге придется в два раза тщательнее, чтобы не пропустить, если вдруг коробка станет «тормозить».

Коробка-робот на «Опеле-Астра»

Уже выше рассмотрели общую ситуацию по «Опелю», отдельно хотелось бы затронуть автомобиль Astra, в котором использовалась коробка-робот. «Астре», отзывы о которой спорные, но неплохи, досталась конструкция первого поколения, поэтому можно сказать, что рассчитана она на любителя. Причем речь идет о процессе эксплуатации, а не о ремонте. Некоторые водители отмечают, что с такой коробкой лучше, чем с механической. Однако при этом ее работа намного хуже, если сравнивать с обычной и наиболее известной автоматизированной. Многие отмечают, что на «Астре» коробка-робот не любит пробок и иногда начинает давать сбои в работе. В зависимости от характера поломки, устройство может быть намного дешевле для ремонта, чем автоматизированная трансмиссия. Однако говорить, что это действительно так во всех случаях, нельзя.

Коробка-робот на «Тойоте-Королла»

Учитывая, что каждый человек имеет собственные предпочтения в подборе машины и ее трансмиссии, водитель сам решит, подходит ли ему данная «Тойота». Коробка-робот, отзывы о которой хорошие в 80 % случаев, показывает нормальную работу. Однако все же имеет некоторые минусы.

Перед тем как приобрести машину, многие задумываются о том, какая же трансмиссия будет лучше? Для этого рассмотрим преимущества и недостатки. Делать это будем, принимая во внимание отзывы коробке-робот.

«Королле» с таким оснащением посвящены хвалебные оды водителей. В них говорится о том, что при работе тратится небольшое количество топлива. Более того, ее проще обслуживать и намного дешевле. Но имеются еще и недостатки. Какие же? Автомат переключает передачи несколько быстрее, чем «робот». Иногда подводит плавность работы, что влияет на динамичность езды и комфорт в целом. А также перед тем, как куда-либо ехать зимой, всегда придется прогревать автомобиль. Иначе имеется высокая вероятность того, что трансмиссия будет работать со сбоями.

Не все водители восторженно принимают тот факт, что установлена коробка-робот на «Тойота-Королла». Отзывы большинства потребителей дают понять – машиной управлять легко и проблемы возникают редко. Но опять-таки, необходимо понимать специфику работы такой трансмиссии и быть готовым перестраиваться под нее.

Коробка-робот на автомобиле «Лада»

Рассмотрим легендарный автомобиль отечественного производителя с роботизированной трансмиссией. Попробуем разобраться в преимуществах и недостатках, учитывая отзывы. «Лада-Веста», робот-коробка которой нравится не всем потребителям, получила распространение на рынке. Все пишут, что к ней придется долго привыкать, однако это вовсе не проблема.

Встречаются в Сети в большом количестве хорошие отзывы. Они позволяют понять, что основная проблема такой коробки заключается лишь в слишком маленькой (в сравнении с АКПП) скорости переключения. Довольно часто водители не используют ручной режим, как правило, этого не требует ситуация. Зачастую острая необходимость появляется только при движении в большом потоке автомобилей. А как известно, коробка передач не подстраивается под особый стиль вождения самого водителя, поэтому безопаснее и выгоднее использовать ручной режим.

Некоторым потребителям вообще не нравится перспектива самостоятельного управления, ведь трансмиссия же отдана компьютеру, и он всегда должен ею руководить без вмешательства человека.

Также из преимуществ потребители отмечают то, что коробка-робот не сильно нагружает силовой агрегат, поэтому ездить максимально удобно и комфортно. Процесс переключения передачи после осуществления разгона происходит довольно быстро. Однако все же работа с одним сцеплением – практически прошлый век. Это сильно тормозит развитие таких коробок передач, ведь модели первого поколения получают много негатива в свой адрес, а это снижает популярность самого устройства.

В целом «Лада-Веста» считается нормальным недорогим вариантом. Приобретают его, как правило, те, кто только учится водить, более продвинутые люди на нее внимания не обращают.

Коробка-робот на автомобиле «Форд-Фокус»

К сожалению, от владельцев автомобиля «Форд-Фокус» коробка-робот отзывы получила далеко не радужные. Можно смело сказать, что она привлекла много негатива и осуждения в сторону американского производителя. Первое не понравившееся водителям – стоимость ремонта. Многие пишут, что, узнав его цену, хотели перепродать машину и купить «нормальную» с автоматической трансмиссией.

Но все же имеет и некоторые преимущества эта коробка-робот. Отзывы («Фокус» – не единственная модель, где установили подобную конструкцию) позволяют подтвердить этот факт. Например, на данном автомобиле установлена коробка второго поколения. Во время поездки ощущается максимальный уровень удобства и комфорта. Работа неразрывная, и переключение передач практически незаметное.

В целом одни потребители приобретать такой автомобиль советуют, другие – нет. Все зависит от вкуса, так как серьезных недостатков нет. Однако при выборе нужно хорошенько все обдумать и взвесить, лишь потом решиться на столь серьезный шаг, как покупка роботизированного авто «Форд». Коробка-робот, отзывы о которой мы уже рассмотрели, – наиболее важная деталь в машине, к ее подбору нужно подойти тщательно.

Минусы и плюсы роботизированной коробки передач

Одним из факторов приобретения автомобиля является не только внешний вид, но и его “начинка”. Популярным механизмом для изменения передаточного числа является “робот”. Но минусы роботизированной коробки передач не позволяют производителям всегда устанавливать такую конфигурацию трансмиссии. Разбираем, чем отличается обучение вождению на автомобилях с роботизированной коробкой передач.

Что такое роботизированная коробка передач

Что значит роботизированная коробка передач – это часть трансмиссии, конструкция которой внешне не отличается от МКП, но при этом управляется при помощи автоматической системы, которая не требует вмешательства водителя в процесс работы устройства. Из-за возможности работы полностью в автоматическом режиме РКПП путают с АКПП, хотя они имеют важные конструкционные отличия. Поэтому отличается то, как пользоваться роботизированной коробкой передач, и как автоматической.

Также имеется внешнее сходство между двумя типами коробок: автомобиль не оснащен рычагом переключения передач, также отсутствует третья педаль – сцепление. Переключение полностью осуществляется без участия водителя.

Различие между АКПП и РКПП

Несмотря на общую цель – избавить водителя от необходимости осуществления механических действий, коробки имеют разную конструкцию и отличаются в эксплуатации и обслуживании. Роботизированная коробка передач – отличия от автоматической:

1. АКПП требует большого количества жидкости ATF для правильного функционирования. РКПП тоже нуждается в смазке, для чего используется масло, но требуется его в несколько раз меньше.
2. АКПП обеспечивает большую мягкость и плавность переключения по сравнению с РКПП, что обуславливается принципом работы роботизированной коробки передач.
3. РКПП позволяет уменьшить расход топлива, при этом поддерживать динамичное движение. Причины этому: большая масса “автомата” и меньшая скорость переключения.
4. Фрикционы имеют более долгий срок службы по сравнению с диском сцепления.
5. “Робот” позволяет вручную поднимать и опускать передаточное число, если водитель переходит на ручное управление. “Автомат” не дает водителю такой возможности.

Дополнительное отличие является следствием более особенностей конструкции “автомата” – высокая стоимость технического обслуживания.

Принцип работы РКПП

Перед покупкой автомобиля нужно понять, что это такое – роботизированная коробка передач, и как она сконструирована. Механическая коробка передач имеет диск сцепления с маховиком, всей этой конструкцией управляется робот. Электрический блок управления работает по алгоритму, заложенному в загруженную прошивку “мозгов”, подавая команды на сервоприводы в соответствии с показаниями датчиков. Именно от прошивки зависит, насколько динамичнее и комфортнее будет езда в автомобиле. Поэтому после обновления “мозгов” автомобиль может сильно изменить свое поведение.

Как работает роботизированная коробка передач:

1. Нажимается педаль газа.
2. Увеличиваются обороты двигателя, автомобиль разгоняется.
3. Когда достигаются определенные показатели скорости и оборотов двигателя, срабатывают актуаторы сцепления и вилки переключения.
4. “Робот” повышает передачу.

Процесс будет повторяться, пока автомобиль не достигнет своего предела по количеству доступных передач. При торможении система работает аналогичным образом, только передаточные числа сменяются в обратную сторону.

Плюсы и минусы РКПП

Как и у любой другой силовой конструкции, плюсы и минусы роботизированной коробки передач определяют целевого владельца автомобилей с такой системой управления.

Плюсы:

• Время разгона максимально приближено к тому, которое можно получить при идеальном переключении на МКПП.
• Меньшая стоимость ремонта и обслуживания по сравнению с АКПП.
• Увеличенный срок эксплуатации диска сцепления при сравнении с МКПП.
• Низкий расход топлива.
• Меньший процент износа в ходе эксплуатации по сравнению с ручным управлением.

Минусы:

• Электронный блок управления не умеет самостоятельно реагировать на экстремальные ситуации на дороге, поэтому водитель должен быть готов экстренно разогнаться или затормозить.
• Коробка может быть спроектирована так, что при переключении передаточных чисел будут ощущаться рывки.
• “Робот” комфортнее работает на длинных передачах.
• Движения по пробкам “убивает” РКПП, узлы и механизмы начинают раньше приходить в негодность.
• Для корректной работы необходимы электронные помощники, например, система помощи для подъема. В противном случае автомобиль может отказываться назад при начале движения в гору.

Советы по грамотной эксплуатации РКПП

Когда водитель пересаживается с АКПП на автомобиль с РКПП, то ему потребуется понять, как ездить на роботизированной коробке передач. Первое, что он может заметить – это медленное переключение как при повышении, так и при понижении. Если слишком агрессивно работать с акселератором, то автомобиль может начать некорректно работать, поэтому “робот” подходит для спокойной езды. Если водителю нужно резко ускориться, то рекомендуется перейти в ручной режим управления и плавно работать с педалью газа.

Толчки – характерное поведение автомобиля на “роботе” при переключении. Во избежание такой проблемы необходимо привыкнуть к характеру автомобиля и начать немного сбрасывать газ перед переключением передачи.

Нужно учитывать, что система не учитывает износ сцепления роботизированной коробки передач, из-за чего нарушается калибровку настроенных механизмов. Для исправления проблемы необходимо раз в 10-15 тыс. км. отправляться в сервис для инициализации коробки.

Если игнорировать данную процедуру, то через время коробка встанет в аварийный режим.

Что такое коробка передач “робот” – это подходящий вариант для “гражданского” передвижения по городам, в которых редко встречаются пробки. Механизм позволяет комфортно передвигаться по дорогам общего пользования, при этом имя большой ресурс и низкую стоимость обслуживания при сравнении с АКПП.

Не все автошколы уделяют должное внимание объяснению принципов работы РКПП, так как машины с такой коробкой редко встречаются на дорогах достаточно редко. Однако, если вы проходите дистанционное обучение, то можно взять изучение этой темы дополнительно для изучения самостоятельно. Если вам что-то будет не понятно, преподаватель с удовольствием объяснит детали.

её отличие от автоматической, плюсы и минусы

Тяговые характеристики двигателей внутреннего сгорания и их приспособляемость к нагрузке недостаточны для прямого привода. Для адаптации используются разнообразные типы коробок перемены передач, которые позволяют изменить частоту вращения в достаточно широком диапазоне.

Помимо этого, такой механизм обеспечивает возможность движения задним ходом, длительной остановки автомобиля с работающим силовым агрегатом.

Коробка передач робот оснащается автоматом для управления работой устройства в заданном режиме с учетом нагрузки и других условий движения. Процессом руководит электронный блок, запрограммированный определенным образом.

Водитель осуществляет выбор алгоритма и задает его при помощи селектора, кроме того, он может перенимать управление работой механизма и производить переключения как на обычной механике.

Использование роботизированных коробок обеспечивает водителю максимально комфортные условия. Нет необходимости отвлекаться и терять время на переключения передач, а заложенные в процессор программы обеспечивают (в зависимости от условий движения) максимальную экономию топлива.

Большинство ведущих автопроизводителей, и АвтоВАЗ в их числе, широко используют коробки передач такого типа на транспортных средствах разных классов.

Что такое коробка передач робот

В настоящее время существует множество разнообразных конструкций механизмов автомобильных трансмиссий. Для ответа на вопрос:  коробка передач робот — что это такое?, следует разобраться в ее устройстве, изучить принцип работы и проанализировать достоинства и недостатки. Практически любой сложный механизм имеет свои плюсы и минусы,  устранение которых невозможно без коренной переделки системы.

По своей сути роботизированная коробка является логическим развитием традиционной механической. В ней функции управления переключением передач автоматизированы и контролируются электронным блоком. Помимо этого процессор дает команду на исполнительный механизм сцепления для разобщения двигателя и трансмиссии при перемене передаточного числа.

Роботизированная коробка работает в комплексе с иными элементами трансмиссии. Автоматизированное управление согласуется с работой сцепления, предназначенного для обеспечения переключений.

Устройство и принцип работы

За все время развития автомобилестроения предпринимались множественные попытки упростить управление трансмиссией. Первые удачные конструкции роботизированных коробок передач, пошедшие в серию, появились только после оснащения машин процессорами. Все попытки автоматизировать управление при помощи электромеханических и гидравлических устройств не дали положительных результатов.

Они оказались слишком ненадежными и не обеспечивали приемлемой скорости переключения. Еще одним недостатком такого рода коробок была излишне высокая сложность и, как следствие, запредельная стоимость.

Решить все технические проблемы стало возможным только с появлением компактных и недорогих процессоров и датчиков, контролирующих режимы работы двигателя и трансмиссии.

Конструкция

Многие производители автомобилей самостоятельно занимались разработкой данного класса механизмов. Это обеспечило достаточно большое разнообразие конструкций коробок передач роботов, тем не менее, можно выделить в них общие элементы:

• электронный блок управления;
• механическая коробка передач;
• сцепление фрикционного типа;
• система управления переключением передач и муфтой.

Нередко функции электронного блока выполняет бортовой компьютер, контролирующий работу системы питания и зажигания в силовом агрегате. Процессор устанавливается вне картера коробки и соединяется с нею кабельными системами. Особое внимание при этом уделяется защите соединений, используются специально разработанные уплотнители. Нередко контактные группы покрываются тонким слоем золота для предотвращения окисления.

За основу роботизированных коробок обычно берутся хорошо себя зарекомендовавшие устройства. Так, компания Mercedes-Benz при изготовлении агрегата Speedshift использовала АКП 7G-Tronic, вместо гидротрансформатора использовали многодисковое сухое сцепления фрикционного типа.

По аналогичному пути пошли и баварские автомобилестроители из BMW, оснастив шестиступенчатую механическую коробку автоматизированной системой управления.

Обязательным элементом, обеспечивающим работу коробки, является механизм сцепления. В случае с роботизированным устройством применяется конструкция фрикционного типа с одним или несколькими дисками. В последние годы появились трансмиссии с двойным механизмом сцепления, работающими параллельно. Такая конструкция обеспечивает передачу крутящего момента от двигателя без прерывания.

Роботизированные трансмиссии мировых автопроизводителей

Тип трансмиссии	С одним сцеплением	С двумя сцеплениями
Audi R-Tronic		+
Audi S-Tronic		+
Alfa Romeo Selespeed	+
BMW SMG	+
Citroen SensoDrive	+
Ford Durashift	+
Ford Powershift		+
Lamborghini ISR		+
Mitsubishi Allshift	+
Opel Easytronic	+
Peugeot 2-Tronic	+
Porsche PDK		+
Renault Quickshift	+
Toyota MultiMode	+
Volkswagen DSG		+

Системы управления работой сцепления и переключением передач бывают двух видов: с электрическим или гидравлическим приводом. Каждый из вариантов имеет свои положительные и отрицательные стороны. Возможны комбинации из названных выше способов управления коробкой, позволяющие максимально использовать достоинства обеих конструкций и свести к минимуму их недостатки.

Электрический привод сцепления использует сервомоторы, которые обеспечивают минимальное энергопотребление. Отрицательным моментом является крайне низкое время переключения передач (в пределах от 300 мс до 500 мс), что приводит к рывкам и повышенным нагрузкам на детали трансмиссии.

Гидравлические приводы работают значительно быстрее, это делает возможным оснащение такими коробками даже спортивных автомобилей. На суперкаре Ferrari 599GTO время переключения составляет всего – 60 мс, а у Lamboghini Aventador и того меньше – 50 мс. Такие показатели обеспечивают данным машинам высокие динамические характеристики при сохранении плавности движения.

Принцип действия

Для того, чтобы понять как работает роботизированная коробка передач, следует получить представление об алгоритме работы ее механизмов.

Водитель запускает двигатель, выжимает педаль тормоза и переводит селектор в определенное положение. Привод сцепления разрывает поток мощности, а исполнительный механизм коробки производит подключение выбранной передачи.

Водитель отпускает тормоз и плавно увеличивает обороты, автомобиль начинает движение. В дальнейшем все переключения производятся в автоматическом режиме, при этом учитываются заданный режим и данные от датчиков. Управление механизмом осуществляется процессором в соответствии с выбранным алгоритмом. При этом у водителя имеется возможность вмешиваться в работу коробки.

Видео — роботизированная КПП (робот):

Полуавтоматический режим роботизированной трансмиссии аналогичен функции ручного управления автоматической коробки — Tiptronic. В таком случае водитель при помощи рычага селектора или переключателей установленных на рулевой колонке производит переключения передач с понижением или повышением. Отсюда исходит и другое название роботизированной коробки – секвентальная.

Трансмиссия такого типа получает все большее распространение на автомобилях. При этом наблюдается следующее разделение: коробками с электрическими сервомоторами комплектуются бюджетные модели. Ведущие автопроизводителя разрабатывают и выпускают серийно следующие типы механизмов:

• Citroen – SensoDrive;
• Fiat — Dualogic;
• Ford — Durashift EST;
• Mitsubishi — Allshift;
• Opel — Easytronic;
• Peugeot – Tronic;
• Toyota – MultiMode.

Для более дорогих моделей производятся коробки с гидравлическим приводом:

• Alfa Romeo — Selespeed;
• Audi — R-Tronic;
• BMW — SMG;
• Quickshift от Renault.

Самая продвинутая по показателям роботизированная коробка ISR (Independent Shifting Rods) устанавливается на суперкары от компании Lamborghini.

Отличие роботизированной коробки передач от автоматической

Развитие и невысокая стоимость электронных блоков управления сделали возможным их применение на серийных моделях машин. Они имеют разные виды трансмиссии и возникает закономерный вопрос — в чем разница между коробкой передач роботом и автоматом? Если таковые отличия существуют, то какой вид из них будет лучше отвечать требованиям водителя и на какие характеристики следует обратить внимание при выборе автомобиля.

Разница между роботизированной коробкой и автоматом состоит в конструкции сцепления. Вместо гидротрансформатора в ней используется одно- или многодисковое сухое сцепление фрикционного типа.

В редукторе, как в механике, ведущие и ведомые шестерни находятся в постоянном зацеплении и задействуются они при помощи специальных муфт. Для уравнения угловых скоростей используются синхронизаторы.

Видео — тест драйв Лада Приора с роботом АМТ:

В автоматических коробках преимущественно используются редукторы планетарного типа и сложная система управления их функционированием. В первом и втором варианте выбор передаточного отношения определяется автоматикой. Это освобождает водителя от необходимости отслеживать режимы работы двигателя и производить переключения.

В сравнении автоматической коробки с роботом, лидером по такому показателю, как экономичность, является второе устройство. В сухом сцеплении механические потери значительно ниже, нежели у гидротрансформатора.

С другой стороны, автомат лучше обеспечивает плавность движения и езда в таком автомобиле более комфортная. Еще одним недостатком такого типа трансмиссии является дороговизна ремонта, который может выполняться только высококвалифицированными специалистами в условиях техцентра.

При выборе между роботизированной коробкой и автоматом следует принимать все вышеперечисленные факторы. Для недорогих бюджетных моделей существенными являются стоимость автомобиля и издержки на его содержание. При покупке элитных автомобилей такие вопросы обычно не имеют особого значения. Для водителя разницы в управлении автоматом или роботом практически нет.

Роботизированная коробка передач плюсы и минусы

Сложные системы, к каковым относятся и автомобильные трансмиссии, имеют вполне определенные достоинства и недостатка. Ниже приведен анализ плюсов и минусов в конструкции и эксплуатации роботизированной коробки передач. При этом в расчет принимаются динамические, стоимостные и некоторые другие характеристики агрегата.

К перечню положительных сторон коробки передач с роботизированным управлением можно отнести следующее:

• Высокая надежность механизма редуктора, проверенного длительной эксплуатацией.
• Применение сухого сцепления фрикционного типа способствует снижению потерь и уменьшению расхода топлива.
• Небольшое количество эксплуатационной жидкости – трансмиссионного масла порядка 3-4 литров, против – 6-8 литров у вариатора.
• Высокая ремонтопригодность роботизированной коробки (фактически в качестве ее основы используется хорошо известная механика).
• Автоматика повышает ресурс сцепления до 45 – 55 % по сравнению с традиционным управлением педалью.
• Наличие полуавтоматического режима, позволяющего водителю вмешиваться в работу агрегата при движении в сложных дорожных условиях на подъеме или в пробке.

Достоинства КПП «робот» очевидны, что способствует повышению популярности данного типа трансмиссии на автомобилях разного класса. Усилиями инженеров и конструкторов агрегат постоянно совершенствуется, его характеристики улучшаются.

Видео — как работает роботизированная коробка передач на Лада Приора:

Тем не менее, у роботизированной коробки передач имеются и некоторые минусы:

• Невозможность перепрошивки процессора и задания иного алгоритма управления с целью повышения динамических характеристик автомобиля.
• Невысокая скорость перемены передач у коробок с электрическими сервоприводами, которые невозможно исправить без переделки всей конструкции.
• Возможность пробуксовки сцепления и перегрева механизма при движении на низкой скорости в горку или в городской пробке. Опытные водители рекомендуют в таком случае использовать режим Tiptronic.
• Частые рывки при автоматическом переключении передач, сброс газа перед данной операцией или равномерный режим движения, позволит снять остроту проблемы.

У робота есть целый ряд преимуществ перед иными видами трансмиссий и некоторые недостатки. Такой тип механизма рекомендуется водителям со спокойной манерой управления автомобилем.

Для любителей прокатиться с ветерком такая коробка будет слишком задумчивой. Все имеющиеся минусы механизма своими силами устранить невозможно, поэтому к его особенностям следует просто приспособиться.

В целом коробка передач робот заслужила положительные отзывы автовладельцев. Особенно отмечаются большой ресурс работы, высокая надежность и её неприхотливость.

По некоторым отзывам покупателей Датсун Он-До можно отметить, что они с удовольствием бы купили этот автомобиль, укомплектованный роботом.

Как подобрать масло для автомобиля можете прочитать в статье.

Жидкая резина (https://voditeliauto.ru/stati/tyuning/zhidkaya-rezina-dlya-avto.html) для покраски автомобиля

Видео — нюансы работы роботизированной коробки передач:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Роботизированная коробка передач — плюсы и минусы

Покупатели при выборе автомобиля большое значение уделяют коробке передач, помимо других его характеристик. Естественно желание людей — ездить с комфортом.

В последнее время современные технологии представляют вниманию новые способы управления автомобилем. На смену механики приходит автоматика. Одним из новшеств является роботизированная коробка переключения передач.

Что это такое и как работает?

Роботизированной коробкой передач считается механическая КП, которая имеет автоматизированные функции управления сцеплением и переключением передач. По другому ее называют коробка-робот. Такие коробки имеют электрический или гидравлический привод сцепления и передач. Зависит от конкретного производителя.

Стоит для начала разобраться, как работает роботизированная коробка передач. Принцип её работы такой же, как у механической. Различие в том, что работой сцепления и выбором передач занимаются сервоприводы (актуаторы). В составе которых находится электромотор с редуктором и исполнительный механизм. Также есть и гидравлические актуаторы.

1 — блок управления; 2 — сервопривод сцепления; 3 — сервопривод переключения передач; 4 — датчик частоты вращения первичного вала.

В чем заключаются основные особенности управления роботизированной коробкой передач?

Роботизированная коробка передач имеет свои особенности управления. К основной можно отнести следующий фактор: управление производится путем использования специального блока на электронной основе, который воздействует на два актуатора.

Первый сервопривод отвечает за сцепление, а второй руководит работой синхронизаторов, которые отвечают за включение нужных передач. Этот подход позволяет освободить водителя от нажатия на педаль сцепления. Все функции берет на себя электроника.

Работа умной коробки может осуществляться в:

• автоматическом;
• ручном режимах.

При автоматическом, смена передач происходит по команде компьютера, который учитывает многие показатели (обороты двигателя, скорость, данные систем ABS, ESP и других). При ручном режиме, человек с помощью рычага селектора или подрулевых переключателей подает команду на переключение.

Видео: принцип работы сцепления и переключения передач на роботизированной коробке передач.

Плюсы и минусы использования роботизированной коробки передач

Появилась такая возможность управления коробкой передач относительно недавно, но при этом довольно быстро приобрела своих приверженцев. Ведь ездить на роботизированной коробке передач по отзывам некоторых — удобно и комфортно.

Но, использование роботизированной коробки передач имеет свои плюсы и минусы, как и любой другой вариант. Естественно, о них следует знать, при выборе варианта управления. Выявить такие моменты позволили многочисленные тестирования коробки-робота.

Плюсы использования агрегата:

1. Конструкция этой коробки передач весьма надежна. Основой ее остается механика, которая испытана временем и изучена. Вместе с этим по надежности она превосходит вариаторную и автоматическую системы.
2. Считается, что использование роботизированной коробки передач способствует экономии топлива. Такая экономия может составлять до 30 процентов.
3. Коробка робот требует использования меньшего количества масла, достаточно 2-3 литров, тогда как вариатору требуется порядка 7 литров. Все это приводит к большей экономии средств.
4. Число передач соответствует количеству передач механической коробки.
5. В основе роботизированной коробки переключения передач та же самая механика. Это дает дополнительную возможность свободного и простого ремонта, который может произвести практически любой автомобильный слесарь. Поэтому проблем с ремонтом не возникнет, по крайней мере, большую часть распространенных поломок можно ликвидировать быстро и качественно в обычной автомастерской.
6. Ресурс сцепления увеличен почти на 40 процентов, если сравнение производить с механикой. Это весьма существенная разница. Причем дело не только в экономии, но и в повышенной безопасности.
7. В условиях города, когда возникают постоянные пробки, и на крутых подъемах весьма кстати будет функция ручного переключения передач, которая присутствует в коробке-роботе. Эта функция позволяет вспомнить о обычной механике, по которой многие автовладельцы скучают.

Наряду с достоинствами имеются и недостатки данного вида коробки передач. К ним можно отнести:

1. Главным недостатком многие автовладельцы считают невозможность перепрограммировать агрегат, с целью увеличить динамику или сэкономить ресурсы. Это также не позволяет подстроить коробку передач под свой стиль езды. Следует привыкнуть к манере работы определенной конструкции, чтобы использовать ее с удобством. Но русские умельцы находят выход из любой ситуации. После срока гарантийного использования автомобиля они просто меняют прошивку в блоке электронного управления.
2. Скорость переключения передач робота несколько снижена, реакция замедленная. Это связано с некоторыми издержками программирования, как в любом автомате.
3. При поездке по городу, в условиях пробок и по неровной местности необходимо переключаться на ручное управление. Иначе происходит быстрый износ сцепления и срок эксплуатации роботизированной коробки передач существенно снижается.
4. В некоторых случаях при переключении передач можно ощутить рывки. Это объясняется тем, что не сбрасывается газ перед моментом переключения. Устранить эту неприятность можно, если нажимать педаль газа не полностью.
5. На горке зачастую размыкается сцепление — это объясняется его перегревом. Поэтому для подъемов также лучше использовать ручной режим переключения.

Видео: как правильно ездить на роботизированной коробке передач.

Советы по выбору

Прежде чем покупать автомобиль с коробкой-роботом, стоит собрать как можно больше информации по работе конкретной модели. Некоторые из них имеют постоянные, ставшие уже нормой «глюки». Например, «задумчивость» некоторых роботов составляет около 2 секунд¸ то есть переключение передач происходит с определенным опозданием.

К проблемам можно отнести и излишнюю индивидуальность агрегатов. Даже одинаковые роботизированные коробки передач могут существенно отличаться. Такие серьезные отличия «лечатся», как правило, с помощью перепрошивки. Причем не стоит надеяться, что все само пройдет, лучше сразу обратиться к специалисту.

Но не всё так сумрачно. Например, по отзывам о роботизированной коробке передач Лада-Гранты больше половины владельцев этого автомобиля довольны таким вариантом управления. Считая, что с ним машина экономичнее и быстрее.

Видео: на АВТОВАЗе запущено производство LADA Granta с роботизированной КПП (АМТ).

Заключение. Думаю, что будущее все-таки за вариатором, а робот не приживется, к тому же он проигрывает и автомату. А вы, как думаете?!!

Загрузка…

Как правильно ездить на автомобиле с коробкой DSG, чтобы продлить её ресурс – Akpp Wiki

Роботизированные коробки переключения передач становятся все более популярными благодаря быстрому переключению скоростей и экономичности. Но многие автолюбители с недоверием относятся к «роботам», да и негативных отзывов об этом типе трансмиссии довольно много. На сегодняшний день самой распространенной являются КПП DSG, которые устанавливаются на большинство автомобилей Volkswagen, Skoda, Seat и другие.

Чем же обусловлено большое количество поломок? Дело в том, что роботизированная коробка конструктивно отличается от автомата и вариатора, соответственно, имеет и свои особенности эксплуатации. Разберемся, чего нельзя делать с коробкой DSG и как продлить срок службы этого агрегата.

Сухое и мокрое сцепление

Коробки с сухим сцеплением конструктивно напоминают обычную механику. Диск сцепления напрямую смыкается с маховиком. В «мокрых» коробках циркулирует охлаждающая жидкость, которая понижает температуру деталей при интенсивной работе.

«Сухие» коробки устанавливаются на автомобили, которые не отличаются большой мощностью. Такая трансмиссия рассчитана на крутящий момент не более 250 Нм. Многие автовладельцы считают, что этого недостаточно, поэтому делают чип-тюнинг двигателя. В результате трансмиссия быстро выходит из строя.

Следует помнить, что сухое сцепление не рассчитано на агрессивную манеру вождения. Им оснащаются экономичные городские автомобили, а не спорткары. Если в течение продолжительного времени резко разгоняться и пытаться выжать из автомобиля максимум его возможностей, детали сцепления перегреваются и преждевременно выходят из строя. После коротких эпизодов резкого нажатия на педаль акселератора нужно перестраиваться на спокойную манеру езды. Это даст трансмиссии остыть.

Мокрое сцепление не страдает от перегрева. Циркулирующая жидкость забирает лишнее тепло и защищает детали от повреждения. Владельцам такой роботизированной КПП можно себе позволить ездить более агрессивно.

Как правильно двигаться в городских пробках

Движение в плотном городском трафике никак не влияет на срок службы АКПП, но для «робота» может быть губительным, если не соблюдать простые правила. Дело в том, что у роботизированных коробок, в отличие от автомата, есть сцепление. При постоянном движении в пробке по несколько метров оно преждевременно изнашивается. Это объясняется неизбежной его пробуксовкой при начале движения. Каждый раз, отпуская педаль тормоза и подтягиваясь на несколько сантиметров ближе к впереди стоящему автомобилю, владелец DSG приближается к визиту в автосервис.

Вопреки распространенному мнению, при движении в пробке не нужно ставить селектор в положение «N», достаточно поставить ногу на тормоз. В этом случае диск сцепления и маховик размыкаются автоматически. Но для того, чтобы трансмиссия жила долго, нужно каждый раз дожидаться, пока дистанция до переднего автомобиля будет не менее нескольких метров.

Правильное торможение

Резкое нажатие на тормоз при езде накатом либо в момент торможения двигателем значительно сокращает срок службы трансмиссии. Безусловно, при необходимости экстренного торможения вряд ли кто-то думает о ресурсе коробки, но в повседневных поездках не следует поступать таким образом. Торможение должно быть плавным, только в этом случае диск сцепления и маховик полностью разомкнутся и не будут подвергаться повышенным механическим нагрузкам.

Быстрый старт: быть или не быть?

Любители динамичного разгона часто стартуют с места, одновременно выжимая газ и тормоз. Это делается для того, чтобы увеличить обороты двигателя, а затем отпустить тормоз и максимально быстро рвануть с вперед. Этот прием не подходит для роботизированных коробок.

Современные «роботы» оснащены защитным механизмом. При нажатии на тормоз электроника препятствует смыканию диска сцепления с маховиком, поэтому обороты двигателя расти не будут. Автомобиль в такой ситуации не пострадает, но и смысла в данной манипуляции нет никакого.

Хуже обстоит дело на машинах, где подобная защита не предусмотрена. При нажатии на газ диски смыкаются, но педаль тормоза не дает автомобилю двинуться с места. В результате происходит пробуксовка дисков, появление на них повреждений и преждевременная выработка ресурса моховика.

Резкое изменение скорости

«Робот» DSG c двойным сцеплением работает следующим образом: одно сцепление отвечает за четные передачи, другое — за нечетные. Электроника подстраивается под манеру вождения водителя, заранее включает нужную скорость, а затем в нужный момент времени просто включает сцепление. Соответственно, если вы нажимаете на газ, трансмиссия готовится включить повышенную передачу, если тормозите — пониженную. При агрессивной езде с резкими торможениями после разгона и наоборот автоматика не успевает выбирать нужную скорость и переключает передачи в экстренном режиме. Это приводит к ударам по диску сцепления, появлению на нем повреждений и сокращению срока службы.

Если вы хотите пощекотать нервы, выбирайте ручной режим переключения передач. Это позволит даже при резких изменениях скорости выбирать корректную скорость и не вводить в заблуждение автоматику, настроенную на комфортный, предсказуемый стиль езды.

Буксировка и пробуксовка

Коробки DSG не рассчитаны на большие нагрузки. Обычно они устанавливаются на автомобили, которые вместе с водителем и пассажирами весят не более двух тонн. Если вы хотите буксировать другое транспортное средство или тяжелый прицеп с помощью своего авто, помните, что «робот» может не справиться с такими перегрузками. Если не хотите рисковать трансмиссией, откажитесь от этой затеи.

Владельцы автомобилей с роботизированной трансмиссией должны знать, что этот агрегат боится пробуксовок. Такая ситуация может возникнуть при попытке тронутся с места на скользкой поверхности, а также при резком старте в ручном режиме. К сожалению, в наших реалиях иногда не удается избежать пробуксовки, но все же постарайтесь. Автомобиль с роботизированной КПП — это не внедорожник, поэтому подумайте перед тем, как ехать в грязь или на скользкую колею.

Правильное переключение режимов и парковка

DSG не любит резких движений. Именно поэтому переключать режимы нужно плавно. Автоматика быстро перестраивается, но для этого ей нужно некоторое время. Всего секундная задержка при изменении положения селектора значительно продлит срок службы трансмиссии. Не стоит дергать ручку КПП.

При стоянке автомобиль удерживается на месте с помощью блокировочного механизма. Но если вы часто ставите машину под уклон, рекомендуется пользоваться стояночным тормозом. Это снимает нагрузку с ограничителя и продлевает срок его службы. Но помните, что зимой тормозные колодки при использовании ручного тормоза могут примерзнуть.

Обслуживание

Производитель заявляет, что «робот» DSG не нуждается в обслуживании, а залитое на заводе масло рассчитано на весь срок эксплуатации. Но опыт мастеров говорит об обратном. Если вы хотите, чтобы трансмиссия служила максимально долго, каждые 50-60 тысяч пробега необходимо производить замену трансмиссионной жидкости.

Перед тем, как сесть за руль своего новенького авто, обязательно прочитайте рекомендации по использованию роботизированной коробки DSG. Ее эксплуатация схожа с классическим автоматом, но некоторые нюансы все-таки есть. Если их учитывать, трансмиссия будет исправно служить длительное время и радовать плавностью и быстротой переключения передач.

Это может Вас заинтересовать

Роботизированная коробка передач — устройство и принцип действия МКПП

Ни один современный автомобиль не может плавно заводиться и двигаться, если в его устройстве нет трансмиссии. Сегодня существует большое количество всевозможных коробок передач, которые не только позволяют водителю выбрать вариант, соответствующий его материальным возможностям, но и дают возможность получить максимальный комфорт от вождения.

Кратко об основных типах трансмиссии рассказано в отдельном обзоре …Теперь поговорим подробнее о том, что такое роботизированная коробка передач, ее основные отличия от механической коробки передач, а также рассмотрим принцип работы этого агрегата.

Что такое роботизированная коробка передач

Принцип работы коробки передач практически идентичен механическому аналогу за исключением некоторых особенностей. Устройство робота включает в себя множество деталей, составляющих уже знакомую всем механическую версию ящика. Основное отличие роботизированного в том, что управление им микропроцессорного типа.В таких коробках передач переключение передач осуществляется электроникой на основании данных с датчиков двигателя, педали газа и колес.

Роботизированный ящик тоже можно назвать автоматом, но это неправильное название. Дело в том, что АКПП часто используют как обобщающее понятие. Так, у этого же вариатора есть автоматический режим переключения передаточных чисел, так что у некоторых он еще и автоматический. По сути, по устройству и принципу работы робот ближе к механической коробке.

Внешне отличить АКПП от МКПП невозможно, так как они могут иметь идентичный селектор и кузов. Вы можете проверить трансмиссию только во время движения автомобиля. У каждого типа агрегата есть свои особенности работы.

Основное назначение роботизированной трансмиссии — максимально облегчить вождение. Водителю не нужно самостоятельно переключать передачи — эту работу выполняет блок управления. Помимо комфорта, производители АКПП стремятся удешевить свою продукцию.Сегодня робот является самым бюджетным типом коробки передач после механики, но он не обеспечивает такого комфорта вождения, как вариатор или автомат.

Принцип работы роботизированной коробки передач

Роботизированная трансмиссия может переключаться на следующую скорость автоматически или полуавтоматически. В первом случае на микропроцессорный блок поступают сигналы с датчиков, на основе которых срабатывает алгоритм, запрограммированный производителем.

Большинство коробок передач оснащено ручным переключателем.В этом случае скорости все равно будут включаться автоматически. Единственное, водитель может самостоятельно сигнализировать момент включения повышенной или пониженной передачи. Некоторые автоматические трансмиссии типа Tiptronic имеют похожий принцип.

Чтобы увеличить или уменьшить скорость, водитель перемещает рычаг селектора в сторону + или в сторону -. Благодаря этой опции некоторые люди называют эту передачу последовательной или последовательной.

Роботизированная коробка работает по следующей схеме:

1. Водитель включает тормоз, запускает двигатель и переводит переключатель режимов движения в положение D;
2. Сигнал с блока идет на блок управления коробкой;
3. В зависимости от выбранного режима блок управления активирует соответствующий алгоритм, по которому блок будет работать;
4. В процессе движения датчики посылают в «мозг робота» сигналы о скорости движения транспортного средства, о загруженности силового агрегата, а также о текущем режиме коробки передач;
5. Как только показатели перестают соответствовать программе, установленной на заводе, блок управления дает команду на переключение на другую передачу.Это может быть как увеличение, так и уменьшение скорости.

Когда водитель управляет автомобилем с механикой, он должен пощупать свое транспортное средство, чтобы определить момент перехода на другую скорость. В роботизированном аналоге происходит аналогичный процесс, только водителю не нужно думать, когда перевести рычаг переключения передач в нужное положение. Вместо этого это делает микропроцессор.

Система отслеживает всю информацию со всех датчиков и выбирает оптимальную передачу для конкретной нагрузки.Чтобы электроника могла переключать передачи, в трансмиссии есть гидромеханический привод. В более распространенном варианте вместо гидромеханики установлен электропривод или сервопривод, который подключает / отключает сцепление в коробке (кстати, это имеет некоторое сходство с автоматической коробкой передач — сцепление находится не там, где находится стоит в МКПП, а именно возле маховика, а вот в корпусе самой трансмиссии).

Когда блок управления подает сигнал о том, что пора переключиться на другую скорость, первым активируется первый электрический (или гидромеханический) сервопривод.Он расцепляет поверхности трения сцепления. Затем второй сервопривод перемещает шестерни в механизме в желаемое положение. Затем первый медленно отпускает сцепление. Такая конструкция позволяет механизму работать без участия водителя, поэтому в машине с роботизированной трансмиссией педаль сцепления отсутствует.

Многие коробки переключения передач имеют принудительные положения передач. Этот так называемый типтроник позволяет водителю самостоятельно контролировать момент переключения на более высокую или более низкую скорость.

Роботизированное устройство коробки передач

Сегодня существует несколько типов роботизированных трансмиссий для легковых автомобилей. У некоторых исполнительных механизмов они могут отличаться друг от друга, но основные части остаются идентичными.

Вот узлы, входящие в коробку передач:

1. Сцепление. В зависимости от производителя и модификации агрегата это может быть одна деталь с фрикционной поверхностью или несколько подобных дисков. Чаще всего эти элементы располагаются в теплоносителе, который стабилизирует работу агрегата, предохраняя его от перегрева.Преселективный или двойной вариант считается более эффективным. В этой модификации, пока включена одна передача, вторая готовится к включению следующей скорости.
2. Основная деталь — обычная механическая коробка. Каждый производитель использует свои собственные разработки. Например, робот марки Mercedes (Speedshift) внутренне представляет собой автоматическую трансмиссию 7G-Tronic. Единственное отличие агрегатов в том, что вместо гидротрансформатора используется муфта с несколькими фрикционными дисками.Аналогичный подход у концерна BMW … Его коробка передач SMG построена на базе шестиступенчатой ​​механической коробки передач.
3. Привод сцепления и трансмиссии. Возможны два варианта — с электроприводом или гидромеханический аналог. В первом случае выжимание сцепления осуществляется электродвигателем, а во втором — гидроцилиндрами с ЭМ-клапанами. Электропривод работает медленнее гидравлики, но не требует поддержания постоянного давления в магистрали, от которой работает электрогидравлический тип.Гидравлический робот переходит на следующую ступень намного быстрее (0,05 секунды против 0,5 секунды у электрического аналога). Электрическая коробка передач в основном устанавливается на бюджетные автомобили, а гидромеханическая коробка передач устанавливается на спорткары премиум-класса, так как в них чрезвычайно важна скорость переключения передач без прерывания подачи питания на ведущий вал.
4. Датчик. Таких деталей в роботе очень много. Они контролируют множество различных параметров трансмиссии, например, положение вилок, обороты входного и выходного валов, в каком положении заблокирован селекторный переключатель, температуру охлаждающей жидкости и т. Д.Вся эта информация поступает на устройство управления механизмом.
5. ЭБУ — это микропроцессорный блок, в который запрограммированы разные алгоритмы с разными показателями, поступающими от датчиков. Этот блок подключается к главному блоку управления (оттуда поступают данные о работе двигателя), а также к системам электронной блокировки колес (ABS или ESP).
6. Приводы — гидроцилиндры или электродвигатели в зависимости от модификации коробки.

Особенности работы РКПП

Для того, чтобы автомобиль заводился плавно, водитель должен правильно использовать педаль сцепления.После того, как он включил первую или заднюю передачу, ему нужно плавно отпустить педаль. Когда водитель почувствует зацепление дисков, отпуская педаль, он может добавить обороты двигателя, чтобы автомобиль не глохнул. Так работает механика.

Идентичный процесс происходит в роботизированном аналоге. Только в этом случае от водителя не требуется большого мастерства. Ему нужно только переместить переключатель коробки в соответствующее положение. Автомобиль начнет движение в соответствии с настройками блока управления.

Самая простая одинарная модификация работает по принципу классической механики. Однако при этом наблюдается наличие одной проблемы — электроника не фиксирует обратную связь от сцепления. Если человек умеет определять, насколько плавно нужно отпускать педаль в том или ином случае, то автоматика работает более жестко, поэтому движение автомобиля сопровождается ощутимыми рывками.

Особенно это чувствуется в модификациях с электроприводом исполнительных механизмов — при переключении передачи муфта будет в разомкнутом состоянии.Это будет означать перерыв в подаче крутящего момента, из-за чего автомобиль начнет тормозить. Поскольку скорость вращения колес уже меньше соответствует включенной передаче, возникает небольшой рывок.

Новаторским решением этой проблемы стала разработка модификации с двойным сцеплением. Ярким представителем такой трансмиссии является Volkswagen DSG. Давайте подробнее рассмотрим его особенности.

Характеристики роботизированной коробки передач DSG

Аббревиатура означает коробку передач с прямым переключением передач.По сути, это две механические коробки, установленные в одном корпусе, но с одной точкой подключения к шасси машины. У каждого механизма своя муфта.

Основная особенность данной модификации — преселективный режим. То есть, пока первый вал работает с включенной шестерней, электроника уже подключает соответствующие шестерни (при ускорении для увеличения передачи, при замедлении — для понижения) второго вала. Главному исполнительному механизму нужно только отключить одно сцепление и подключить другое.Как только от блока управления поступает сигнал о переходе на другую ступень, рабочая муфта размыкается, и сразу подключается вторая с уже включенными передачами.

Такая конструкция позволяет ездить без сильных рывков при разгоне. Первая разработка преселективной модификации появилась в 80-х годах прошлого века. Правда, тогда роботов с двойным сцеплением устанавливали на раллийные и гоночные автомобили, в которых скорость и точность переключения передач имеют большое значение.

Если сравнивать коробку DSG с классическим автоматом, то у первого варианта больше преимуществ. Во-первых, за счет более привычного строения основных элементов (производитель может взять за основу любой готовый механический аналог) такая коробка будет дешевле в продаже. Тот же фактор влияет на обслуживание агрегата — механика надежнее и легче ремонтируется.

Это позволило производителю установить инновационную трансмиссию на бюджетные модели своей продукции.Во-вторых, многие владельцы автомобилей с такой коробкой передач отмечают повышение экономичности автомобиля по сравнению с идентичной моделью, но с другой коробкой передач.

Инженеры концерна VAG разработали два варианта трансмиссии DSG. Один из них имеет маркировку 6, а другой — 7, что соответствует количеству шагов в коробке. Также шестиступенчатый автомат использует мокрое сцепление, а семиступенчатый аналог — сухое. Более подробно о плюсах и минусах коробки DSG, а также о том, чем еще модель DSG 6 отличается от седьмой модификации, рассказывается в отдельной статье .

Достоинства и недостатки

Рассматриваемый тип трансмиссии имеет как положительные, так и отрицательные стороны. К достоинствам коробки можно отнести:

• Такая трансмиссия может использоваться в паре с силовым агрегатом практически любой мощности;
• По сравнению с вариатором и автоматом роботизированная версия дешевле, хотя это довольно инновационная разработка;
• Роботы надежнее других автоматических трансмиссий;
• За счет внутреннего сходства с механикой легче найти специалиста, который возьмет на себя ремонт агрегата;
• Более эффективное переключение передач позволяет использовать мощность двигателя без критического увеличения расхода топлива;
• За счет повышения эффективности машина выбрасывает меньше вредных веществ в окружающую среду.

Несмотря на явные преимущества перед другими автоматическими трансмиссиями, робот имеет несколько существенных недостатков:

• Если автомобиль оборудован однодисковым роботом, то поездку на таком транспортном средстве нельзя назвать комфортной. При переключении передач будут ощутимые рывки, как будто водитель резко нажимает педаль сцепления на механику.
• Чаще всего в агрегате выходят из строя сцепление (меньшая плавность зацепления) и исполнительные механизмы. Это усложняет ремонт трансмиссий, так как у них небольшой рабочий ресурс (около 100 тысяч километров).Редко, когда сервоприводы можно отремонтировать, а новый механизм стоит дорого.
• Что касается сцепления, то ресурс диска тоже очень маленький — около 60 тысяч. Причем примерно на половину ресурса нужно проводить «соединение» коробки по условию поверхности трения деталей.
• Если говорить о преселективной модификации DSG, то она оказалась надежнее за счет меньшего времени на переключение скоростей (благодаря этому автомобиль не так сильно тормозит).Несмотря на это, у них все же страдает адгезия.

С учетом перечисленных факторов можно сделать вывод: по надежности и долговечности механике пока нет равных. Если упор делается на максимальный комфорт, то лучше выбирать вариатор (в чем его особенность, читайте здесь ). Следует учитывать, что такая трансмиссия не даст возможности экономить топливо.

В заключение предлагаем короткое видео-сравнение основных типов трансмиссий — их плюсы и минусы:

ПОДОБНЫЕ СТАТЬИ

Понимание конструкции двигателя и коробки передач: 10 шагов (с изображениями)

Теперь мы должны выбрать двигатель и передаточное число.Мы начнем с рассмотрения технических характеристик доступных двигателей и сделаем предположение о том, какой из двигателей может хорошо подойти для этой работы. Мы попробуем использовать один BaneBots RS-550 в качестве отправной точки из-за его высокой мощности, а это значит, что он сможет выполнять работу быстрее. Кроме того, он обычно используется в подобных приложениях, а это означает, что он, вероятно, хорошо подходит для работы в целом. Чтобы упростить оценку, я сделал график кривой двигателя для RS-550.

Во-первых, мы хотим убедиться, что двигатель не потребляет больше 40 А и не срабатывает автоматический выключатель.Глядя на график, мы можем визуально увидеть, что RS-550 требуется нагрузка 0,23 Нм, чтобы тянуть 40 А. Чтобы двигатель не достиг этого уровня даже при большой нагрузке, мы попробуем спроектировать для потребляемый ток 20 А. Посмотрев снова на график, мы видим, что это соответствует крутящему моменту 0,115 Нм. Теперь мы можем рассчитать уменьшение, необходимое для достижения необходимого крутящего момента 3,05 Нм.
Редуктор:
Теперь мы выбрали редуктор 26: 1, что означает, что мы можем рассчитать точную нагрузку, с которой должен столкнуться наш двигатель лифта.
Нагрузка на двигателе:
Теперь мы можем использовать уравнение (1) из «Характеристики двигателя», чтобы вычислить ток, который мы ожидаем от RS-550 при этой нагрузке:
Потребляемый ток:
Наш расчетный ток потребления, 21,0 А, находится в пределах допустимого диапазона 40 А. Затем мы определим скорость вращения выходного вала коробки передач с помощью уравнения (2). На этом этапе расчетов мы учтем КПД коробки передач 75%.
Скорость двигателя:
Теперь мы можем проверить, позволит ли выбранное передаточное число достичь желаемой выходной скорости 357 об / мин.
Скорость коробки передач:
Наконец, теперь, когда мы убедились, что передаточное число соответствует нашим требованиям, мы можем рассчитать, сколько времени потребуется двигателю, чтобы поднять лифт.
Время подъема:
Теперь мы полностью проверили, что наш двигатель RS-550 и коробка передач 26: 1 достигают или превосходят наши первоначальные цели. Поскольку реальная производительность часто бывает хуже, чем теоретическая, разумно «перепроектировать» эти системы. Это также гарантирует, что наши упрощения не приведут к тому, что наша система будет работать намного хуже, чем ожидалось.

Когда вы впервые выполняете этот процесс, вам, возможно, придется выполнять вычисления несколько раз, пробуя разные двигатели и передаточные числа. По мере накопления опыта вы научитесь интуитивно понимать, какие двигатели и передаточные числа лучше всего подходят для вашей работы.

Последний шаг в этом процессе — выбор коробки передач. В этом примере имеет смысл выбрать версию RS-550 коробки передач P60 Banebot с редуктором 26: 1. Он не только совместим с нашим двигателем, но также имеет правильный редуктор и общий.Выходной вал со шпонкой 5 дюймов.

Надеюсь, этот пример задачи помог вам понять процесс выбора двигателя и коробки передач. Кроме того, я надеюсь, что он показал вам, как правильно применять теорию, которую вы изучили ранее в этом уроке.

(PDF) Характеристика и экспериментальная оценка ошибок зубчатой ​​передачи в промышленном роботе

Только для ознакомления

9

Дагалакис, Н.Г., и Майерс, Д.Р. (1985), «Регулировка люфта шарнирной передачи робота с помощью

методика возбуждения испытания суставов роботов », International Journal of Robotics Research, Vol.4,

№ 2, с. 65-79.

Eastwood, S.J. (2004), «Отображение и анализ ошибок для гибридных кинематических машин», докторская диссертация,

Ноттингемский университет, Ноттингем.

Иствуд, С. и Уэбб, П. (2009), «Анализ значимости ошибок и компенсация для HPKM»,

Промышленный робот: Международный журнал, Vol. 36, № 1. С. 27-35.

ISO 9283 (1998), Управление промышленными роботами — критерии производительности и соответствующие тесты

Методы, Международная организация по стандартизации, Женева, Швейцария.

ISO 230–2 (1997), Правила испытаний для станков — Часть 2: Определение точности и

Повторяемость позиционирования осей с числовым программным управлением, Международная организация по стандартизации

, Женева, Швейцария.

Джадд Р.П. и Кнасински А.Б. (1990), «Метод калибровки промышленных роботов с экспериментальной проверкой

», IEEE Transactions on Robotics and Automation, Vol. 6. № 1,

с. 20–30.

Муэланер, Дж.Э., Ван З. и Маропулос П. (2010), «Концепции и анализ аэрокосмического робота с высокой точностью

и высокой производительностью (HAHC)», 21-я Международная конференция по автоматизированному производству

, Эдинбург, Великобритания.

Oh, Y.T (2011a), «Влияние угловых характеристик шарнира на точность промышленных роботов

», Industrial Robot: An International Journal, Vol. 38, No. 4. pp. 406-418

Oh, Y.T (2011b), «Оценка точности робота с использованием системы шарнирно-стержневой связи», Robotica, Vol.29,

No. 6, pp. 917-927.

Шиаколас, П. С., Конрад, К. Л., и Йих, Т. С. (2002), «О точности, повторяемости и степени

влияния кинематических параметров промышленных роботов», Международный журнал

Modeling and Simulation, Vol. 22, No. 3, pp. 245-254.

Сламани М., Майер Дж.Р.Р. и Клотье Г.М. (2010), «Моделирование и экспериментальная проверка

ошибок движения станка с использованием полинома, оптимизированного по степени, включая гистерезис движения

», Experimental Techniques Journal, Vol.35, No. 1, pp. 37-44.

Сламани М., Нубиола А., Бонев И.А. (2012a), «Влияние сервосистем на контурные ошибки

в промышленных роботах», Труды Канадского общества механиков

Engineering, Vol. 36, No. 1, pp. 83-96.

Сламани М., Нубиола А., Бонев И.А. (2012b), «Оценка эффективности позиционирования

промышленного робота», Industrial Robot: An International Journal, Vol. 39, No. 1, pp. 57-68.

Сламани, М., Нубиола А., Бонев И.А. (2012c), «Моделирование и оценка ошибки люфта

промышленного робота», Robotica, DOI: 10.1017 / S0263574711001287.

Whitney, D.E. Лозинский К.А. и Рурк Дж. М. (1986), «Метод и результаты прямой калибровки промышленного робота

», ASME Journal of Dynamic Systems, Measurement and Control, Vol. 108,

№ 1. С. 1-8.

Янг, К. и Пиккин, К.Г. (2000), «Оценка точности современного промышленного робота»,

Industrial Robot: An International Journal, Vol.27, No. 6, pp. 427-436.

Страница 9 из 23 Промышленный робот

1

2

3

4

5

6

7

8

9

10

11

000

15

16

17

18

19

20

21

22

23

24

25

26

27

000

000

31

32

33

34

35

36

37

38

39

40

41

42

43

45

0002 44

0003

48

49

50

51

52

53

54

55

56

57

58

59

60

Как работает коробка передач с двойным сцеплением | Hyundai Media Newsroom

Чтобы ответить на вопрос, нам нужен небольшой урок истории.Большинство водителей знают о двух типах трансмиссии, используемых при переключении передач на дороге; ручной и автоматический.

Те, кто научился водить машину с механической коробкой передач, несомненно, помнят уроки владения педалью сцепления и рычагом переключения передач. В ручном режиме водитель нажимает на сцепление и управляет рычагом через набор передач. Если сделать это не плавно, автомобиль может раскачиваться, что означает не всегда комфортную поездку для пассажиров.

Автоматическая коробка передач, обычно ассоциируемая с американскими автовладельцами, выполняет всю работу за водителя, используя сцепления, гидротрансформатор и шестерни.

Коробка передач с двойным сцеплением (DCT) находится посередине. Этот тип технологии, также известный как полуавтоматическая трансмиссия, был обычным явлением в кругах автоспорта, но стал постоянно появляться в моделях крупносерийного производства.

Развитие трансмиссии с двойным сцеплением

Считается, что трансмиссия этого типа была изобретена французским военным инженером Адольфом Кегрессом до Второй мировой войны, но из-за проблем с его бизнесом он так и не разработал рабочую модель.

Проблема с механическими коробками передач того времени заключалась в том, что ими было сложно управлять, требуя силы и времени, что вдохновило Kégresse на разработку плавной самопереключающейся коробки передач.

Однако только в 1980-х годах DCT вновь вошла в мир гоночных автомобилей, где вопрос времени означал, что в соревнованиях учитывалась каждая секунда. Тогда только в начале 2000-х он дебютировал в коммерческом автомобиле, подчеркнув, что DCT является относительно новой и быстроразвивающейся технологией в автомобильной промышленности.

Как работает DCT?

Хотя преимущества автоматической коробки передач по сравнению с механической кажутся очевидными (принимая на себя нагрузку с водителя), почему двойное сцепление рассматривается как все более популярная альтернатива, когда автоматические системы менее дороги и менее сложны?

Причина в том, что DCT обеспечивает более быстрое переключение передач и большую экономию топлива, повышая эффективность по сравнению с другими типами трансмиссий.

Редукторы, отвечающие потребностям робототехники

Мировой рынок будет и дальше заставлять компании вводить новшества, чтобы оставаться конкурентоспособными.Многие обратились к автоматизации в поисках решения, так как затраты на технологии с годами значительно снизились.

Это, как следствие, увеличило применение и распространение робототехники. Стартапы компаний из списка Fortune 100 и всех промежуточных размеров используют робототехнику по-разному для повышения эффективности, производительности и снижения затрат. Традиционно роботов можно было встретить только на автомобильных сборочных конвейерах. Сегодня они бывают разных форм и размеров, с более сложными возможностями и используются во множестве приложений за пределами промышленного мира.Их можно найти на ферме, помогая собирать урожай, в ресторане доставляя заказы и смешивая коктейли.

В основе любого робота лежит механизм, обеспечивающий механическое движение. Компоненты трансмиссии, в частности коробки передач и зубчатые передачи, являются критически важными частями системы и также должны развиваться, чтобы продолжать поддерживать новые функции в этих передовых приложениях. Все должно быть легче, сильнее, быстрее и меньше. Во многих из этих новых роботизированных приложений технология ориентирована на решение реальных проблем, а не на НИОКР, и цены обычно очень чувствительны.

Тенденции в области робототехники

Две тенденции в области редукторов, которые действительно доказали свою важность в развитии робототехнических приложений, — это настройка и интеграция.

Используя существующие технологии по конкурентоспособным ценам, производители могут эффективно делать больше с меньшими затратами. А поскольку технология проверена, решения можно развернуть быстро. Например, AGV (автоматизированные управляемые транспортные средства) и мобильные роботы используются вне складских помещений во множестве новых приложений, от автоматизированных парковочных систем до передовых систем безопасности.Для повышения эффективности они перемещаются быстрее и несут более тяжелые грузы, что создает большую нагрузку на компоненты трансмиссии. Без увеличения площади или стоимости перед производителями стоит задача как-то увеличить возможности коробки передач. Целостный взгляд на индивидуальную настройку позволяет улучшить характеристики коробки передач и ее конфигурации, работая в рамках существующих ограничений. Например, изменив конструкцию подшипника, редуктор сможет выдерживать большую радиальную или осевую нагрузку. Или, добавив дополнительную планетарную передачу, коробка передач может выдерживать больший крутящий момент без увеличения размера.

Возможность индивидуальной настройки также открывает возможность интеграции компонентов для дальнейшего улучшения дизайна. Когда конструкция является гибкой, ее можно адаптировать к применению и сопрягаемым компонентам. Принимая во внимание пример мобильного робота, на входе коробки передач, а не на традиционной опоре двигателя, нарезание ведущей шестерни на валу двигателя позволяет получить чрезвычайно компактное решение, по сути, создавая мотор-редуктор с точными характеристиками. На выходе, настраивая выходной вал в соответствии с сопрягаемым компонентом (например, добавляя шлицы или определенный профиль), можно обеспечить прямую сборку, исключив другие связи.Это экономит место, снижает затраты и обеспечивает более жесткое решение.

Коробка передач с шлицевым выходным валом и солнечной шестерней, интегрированной в вал двигателя

Продвигая этот сценарий на один шаг дальше, разработка полностью индивидуализированной коробки передач с корпусом, который интегрируется непосредственно в ступицу колеса, позволяет получить еще более компактное решение и снижает требования к радиальной нагрузке на коробку передач. .

Индивидуальная коробка передач со специальным входом и корпусом для интеграции в ступицу колеса

. Все это примеры настроек и интеграций, которые GAM предоставила производителям роботов для обеспечения желаемой производительности.Часто успешные настройки и интеграции можно улучшить и превратить в стандартный продукт, если объемы имеют смысл. Поскольку производители роботов продолжают разрабатывать новые решения, улучшающие процесс или задачу, настройка и интеграция компонентов коробки передач по-прежнему будут в центре инноваций.

Прямоугольный редуктор для передачи крутящего момента для робота, используемый в «умной» вспомогательной инвалидной коляске

Applied Resources — производитель Raptor, первого коммерчески доступного «умного» вспомогательного робота, одобренного Управлением по контролю за продуктами и лекарствами.Подразделение Phybotics компании Applied Resources Corp. представило роботизированную систему для инвалидных колясок Raptor в 2000 году. Raptor получил одобрение Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США в декабре 1999 года и вошел в историю в июне 2000 года как первая продажа оборудования, одобренного FDA. робот-инвалидная коляска в США. Raptor также продается в Нидерландах.

Raptor оказывает помощь людям с тяжелыми формами инвалидности, использующим инвалидные коляски с электроприводом. Колено манипулятора робота содержит редуктор под прямым углом от Torque Transmission, который обеспечивает двойной выход вала через расширенный входной вал.

Компания искала альтернативу тяжелым и дорогим металлическим коробкам передач, доступным на рынке, и обратилась за помощью в Torque Transmission. «Инженеры Torque Transmission оснастили наш стандартный RAB-1, прямоугольный редукторный редуктор со специальной зубчатой ​​передачей, чтобы обеспечить больший крутящий момент для удовлетворения требований заказчика, — пояснил Джон Рамп, президент подразделения Torque Transmission. «В результате получился недорогой, очень легкий, но надежный привод», — заключил он.

«Коробка передач с трансмиссией крутящего момента была выбрана из-за ее небольших габаритов, легкого веса и высокого крутящего момента», — отметил Крейг Вундерли, главный инженер отдела прикладных ресурсов.«Мы подвергли правые угловые приводы строгим испытаниям, и эти приводы успешно прошли все наши испытания», — заключил он.

Угловой редуктор под углом

Прямоугольный угловой редуктор (RAB) трансмиссии крутящего момента

имеет размеры 3-21 / 32 дюйма x 3-15 / 16 дюйма x 1-1 / 4 дюйма в глубину и весит 12 унций. В нем используются шарикоподшипники и шестерни из закаленной стали с экранированной смазкой, он рассчитан на 1600 об / мин, а максимальная скорость 1/3 лошадиных сил составляет 3000 об / мин. RAB передачи крутящего момента также имеет выбор из одного или двух входов и передаточное число 1: 1 или 2: 1, правую или левую конфигурацию, и может работать в любом направлении.

Основные характеристики

• Низкая стоимость. Половина стоимости сопоставимых дисков в металлическом корпусе
• Выбор материалов корпуса и вала: — Соответствует RoHos
• Доступны нестандартные зубчатые колеса, длина корпуса и вала, а также материалы
• Увеличенный срок службы
• Меньше износа
• Улучшенный контакт зубьев
• Тихая работа
• Наиболее эффективная конструкция передачи мощности в условиях номинальной нагрузки

Типичные области применения прямоугольных угловых редукторов передачи крутящего момента охватывают широкий спектр применений, включая медицинское и физиотерапевтическое оборудование, упаковочное оборудование или любые другие приложения, требующие малой мощности, где требуется высококачественная, но компактная, легкая и экономичная передача энергии.

Узнать больше

Torque Transmission специализируется на системах привода с дробной мощностью, но не ограничивается ими, и может работать со всеми различными скоростями и передаточными числами двигателей. В Torque Transmission инженер-конструктор не привязан к конкретной конструкции. Вы найдете команду, готовую предложить решения.

Обратитесь в компанию Torque Transmission прямо сейчас, чтобы мы смогли найти недорогую коробку передач, соответствующую вашим потребностям и вашему бюджету.

Читатели, интересующиеся коробкой передач для роботов, заинтересованы в этих связанных сообщениях:

MPRT — Модифицированная трансмиссия планетарной робототехники

Пользуясь этим!

Я решил, что мне нужна трансмиссия для тестирования концепции #FilaMecanum, так что вот она.

Фон

Сначала я думаю, что мне нужно объяснить , как устроена нормальная планетарная трансмиссия .

Подводимая мощность вращает Солнце, а Солнце вращает планеты, которые вращаются внутри неподвижной коронной шестерни. Планеты прикреплены к носителю с подшипниками, а носитель — это то, куда вы берете свою продукцию.

Такое расположение дает вам редуктор:

Чтобы добиться большего уменьшения, вы можете добавить больше ступеней, как указано выше, с одним и тем же зубчатым венцом.Этапы умножаются, поэтому 3 этапа 3: 1 дадут вам уменьшение 27: 1. Проблема в том, что теперь вам нужно 9 планет, 9 подшипников, 3 солнца, 3 носителя и в 3 раза больше высоты.

Если вы попытаетесь добиться более чем примерно 3: 1 редуктора на ступень, вам потребуются мелкие зубья и небольшая солнечная шестерня. Маленькие солнечные шестерни не живут очень долго, если они не сделаны из тяжелых материалов, и поэтому 3D-печать / лазерная резка не работают так хорошо.

Как это работает

Подводимая мощность вращает Солнце, а Солнце вращает планеты, которые вращаются внутри неподвижной коронной шестерни.Пока то же самое.

Однако, вместо того, чтобы брать вашу продукцию с планет, мы разрешаем планетам просто вращаться внутри кольца и покрываем их второй коронной шестерней . Вторая коронная шестерня сконструирована так, чтобы отличаться от неподвижной коронной шестерни точно на зубца .

Теперь, на каждом обороте планет две коронные шестерни будут перемещаться относительно друг друга на numplanets зуба.
