Режим зарядки автомобильного аккумулятора: Зарядка необслуживаемого аккумулятора автомобиля

Содержание

Зарядка необслуживаемого аккумулятора автомобиля

Автомобильные элементы питания старого образца заменяются герметичными АКБ. Пользователю может быть не понятно, как заряжать необслуживаемый аккумулятор. Беспокоит автовладельцев и то, не повлияют ли частые подзарядки на срок службы изделия.

Зарядка необслуживаемого АКБ.

Виды необслуживаемых АКБ

Существуют следующие типы необслуживаемых аккумуляторов:

  1. Свинцово-кальциево-кислотный. Пластины этого устройства покрыты кальцием. Они устойчивы к коррозии и вибрации. Кальциевое напыление снижает скорость кипения электролита и саморазряда.
  2. AGM. Является кислотной батареей, в которой электролит помещается в специальные стекловолоконные сепараторы. Этот тип источников питания нечувствителен к критическим разрядам. Скорость сульфатации пластин снижена, поэтому батарея бесперебойно работает в течение 10 лет.
  3. EFB. Особенностью строения такого аккумулятора является увеличенная толщина электродов, сделанных из свинца. Снижению сульфатации способствует использование материала, пропитанного кислотным составом. Им оборачиваются пластины банок аккумулятора. Срок службы изделия составляет 7-10 лет.
  4. GEL. Жидкий наполнитель в таких аккумуляторах заменен гелевым.

Почему нужно заряжать необслуживаемые аккумуляторы

Заряжать батарею нужно обязательно, особенно в период подготовки к зиме. Несмотря на длительный срок эксплуатации, емкость источника питания со временем снижается. К другим причинам необходимости подзарядки относятся:

  1. Нехватка энергии при запуске. Аккумулятор, заряженный от генератора, может выдавать силу тока, недостаточную для пуска двигателя. Подобное случается, если автомобиль используется для поездок на небольшие расстояния. Этого времени бывает недостаточно для восстановления энергетического потенциала АКБ. В таком случае батарею периодически подключают к зарядному устройству.
  2. Потеря заряда в морозную погоду. Для запуска двигателя при отрицательной температуре требуется пусковой ток большей силы. В конце осени нужно полностью восстановить заряд необслуживаемого автомобильного аккумулятора. Максимальная емкость обеспечивает количество энергии, достаточное для запуска двигателя в холодную погоду.

Процесс зарядки

Зарядка постоянным током используется для восстановления энергетического потенциала критически разряженной аккумуляторной батареи. Процесс длится несколько суток и требует постоянного контроля. Элемент питания максимально восстанавливает емкость. Процедура включает такие этапы:

  1. На данной стадии устанавливают силу тока. Она должна составлять 10% емкости АКБ Варта. Для аккумулятора емкостью 80 Ампер/час выбирают силу тока в 8 А. Зарядка продолжается до достижения напряжения на выводах батареи в 14,4 В. Выбирать нужные значения Вольт и Ампер помогают зарядники со встроенными регуляторами.
  2. На этом этапе напряжение увеличивается, электролит закипает. Снизить интенсивность газообразования помогает уменьшение силы тока в 2 раза. Процесс зарядки продолжают.
  3. После повышения напряжения на выводах до 15 В силу тока вновь снижают в 2 раза. Процесс восстановления мощности АКБ машины продолжается. Пользователь периодически замеряет ток и напряжение. Если параметры остаются неизменными, элемент питания считается полностью заряженным.

Подача постоянного напряжения на выводы позволяет правильно зарядить необслуживаемый аккумулятор, частично утративший заряд. При снижении силы тока до 200 мА зарядное устройство будет прекращать работу. Такой принцип функционирования характерен для большинства автоматических недорогих ЗУ.

При подаче напряжения в 14,4 В через сутки батарея зарядится на 80%. 100%-ное восстановление энергетического потенциала при 24-часовой процедуре обеспечивает пуск тока 16 В.

Нюансы при зарядке необслуживаемого аккумулятора автомобиля

При восстановлении емкости источников питания Varta или любых других необслуживаемых АКБ учитывают такие нюансы:

  1. Замерить плотность электролита в аккумуляторе невозможно.
  2. Герметичный корпус не позволяет заряжать батарею током высокой силы.
  3. Источник питания заряжают, устанавливая на ровную поверхность. Это помогает избежать опрокидывания корпуса во время процедуры.
  4. Перед подачей тока замеряют остаточное напряжение. Утратившую заряд батарею нужно заряжать стабильным напряжением. Силу тока на ЗУ нужно регулировать. Подаваемое на клеммы напряжение должно составлять 14-14,5 В. Рекомендованная стартовая сила тока — 2 А.
  5. При использовании неавтоматических ЗУ процесс зарядки контролируют. При снижении мощности заряда до 0,2 А устройство отключают.
  6. Подавать ток силой более 15 А нельзя. Не рекомендуется допускать увеличения напряжения до 15,5 В.
  7. Глубоко разряженную батарею заряжают не менее 24 часов.
  8. Нельзя допускать длительного кипения электролита. Выделение большого количества газов приводит к взрыву или возгоранию. При появлении бурления зарядку незамедлительно прекращают. Залить в необслуживаемый элемент питания воду не получится.
  9. Перед началом зарядки аккумулятор демонтируют. Пользователь должен иметь доступ к источнику питания. Это дает возможность быстрого обесточивания. Если восстановление заряда проводится без демонтажа, нужно отключить бортовую сеть автомобиля от АКБ.
  10. Зарядку проводят в отапливаемом помещении. Не рекомендуется подключать ЗУ на улице.

Проверка параметров во время зарядки.

Зарядка в домашних условиях

Заряжать батареи обслуживаемого типа в домашних условиях опасно. При закипании электролита выделяются ядовитые и взрывоопасные газы. Зарядка необслуживаемых АКБ не представляет опасности для человека. Согласно инструкции, батарею размещают вдали от источников тепла в проветриваемом помещении. Заряжают источник питания, подавая напряжение в 14 В. Через 15 часов параметр снижают до 13,2 В.

Если нет зарядного устройства, его можно собрать своими руками. В цепь обязательно включают резистор, регулирующий напряжение.

Как зарядить аккумулятор автомобиля: способы и правила

Когда нужно ставить аккумулятор на зарядку?

Изучая вопрос о том, как зарядить аккумулятор, необходимо обратить внимание на напряжение, которое позволяет контролировать уровень заряда. Каждому владельцу авто нужно знать его оптимальное значение. Оно должно колебаться в промежутке между 12,6–12,9 вольт. Если значение меньше, то это свидетельствует о том, что аккумулятор разряжен.

Однако на практике редко получается поддерживать полный заряд постоянно. Поэтому разрешается эксплуатировать электрическую аккумуляторную батарею с напряжением 12 вольт и выше. Если значение показателя меньше, то рекомендуется осуществить зарядку АКБ автомобиля. Это связано с тем, что использование прибора в таком состоянии может привести к негативным последствиям. Во-первых, сокращается ёмкость аккумулятора. Во-вторых, происходит оседание на поверхности пластин слоя сульфата и свинца.

Нельзя не отметить, что напряжение 10,8 вольт считается критическим. Оно получило название «глубокий разряд» и отрицательно влияет на батарею. Главное последствие такого воздействия – сокращение срока эксплуатации. Чтобы ответить на вопрос о том, как заряжать автомобильный аккумулятор правильно, нужно не только грамотно оценить состояние АКБ, но и корректно провести подготовительные процедуры.

Оценка состояния АКБ

Анализируя, как правильно заряжать аккумулятор, необходимо отметить, что начинать нужно с изучения информации, включающей в себя сведения об оценке состояния батареи. Итак, это можно осуществить с помощью трёх методов:

  1. По встроенному индикатору, который установлен на большинстве современных аккумуляторных батарей. Он представляет собой шарик, изменяющий цвета в зависимости от зарядки. Если оттенок становится зелёным, то автомобиль функционирует на оптимальном уровне. В ситуациях, когда цвет меняется на белый, необходимо зарядить АКБ. Возникают моменты, когда индикатор становится чёрным. Это свидетельствует о недостаточном уровне электролита.
  2. С помощью профессионального электроизмерительного прибора под названием мультиметр. Он позволяет определить степень разряженности аккумуляторной батареи. Другими словами, это устройство измеряет напряжение на клеммах, которое должно превосходить значение в 12 вольт.
    Соответствие между величиной напряжения и заряда
    Степень напряжения, ВУровень заряда, %
    10,50
    11,5820
    11,940
    12,260
    12,4280
    12,6 и более100
  3. С использованием нагрузочной катушки. Практика показывает, что этот способ является самым достоверным, чтобы определить, нужно подзарядить аккумулятор автомобиля или нет. Причём такую катушку можно приобрести в любом магазине, специализирующемся на продаже аксессуаров для машин.

Подготовка батареи к процессу заряда

Перед тем как заряжать аккумулятор автомобиля, рекомендуется провести подготовку, включающую в себя определённую последовательность действий:

  1. Снять батарею с транспортного средства.
  2. Применить содовый раствор для очистки моноблока АКБ от остатков кислоты и загрязняющих веществ. Для приготовления такой смеси понадобится 1 столовая ложка соды на стакан воды. Она используется, чтобы ослабить действие электролита, в состав которого входят серная кислота и очищенная вода в процентном соотношении 40 на 60. Если в процессе очищения раствор начнёт шипеть и немного пениться, то это свидетельствует о наличии кислотных излишек.
  3. Очистить клеммы аккумулятора. Это необходимо сделать, так как они постоянно подвергаются окислению. Подобную процедуру рекомендуется осуществлять двумя способами: с помощью режущих инструментов или гибкого абразивного материала.
  4. Протереть верхнюю часть моноблока аккумуляторной батареи.
  5. Открутить пробки из АКБ.
  6. Провести осмотр уровня электролита. Такую процедуру можно выполнить за несколько минут. Если пластины опущены в него на 0,5 сантиметра, то это говорит об оптимальном значении показателя. В противоположной ситуации возникает необходимость добавить дистиллированную жидкость.
  7. Убедиться в правильной полярности аккумулятора и подключить специальное зарядное устройство стороной выхода к клеммам АКБ.
  8. Запустить процесс передачи заряда.
  9. Откорректировать параметры response и metadata на приборе. Это действие характерно для устройств неавтоматического плана.

У неопытных автомобилистов часто возникает вопрос: как часто нужно заряжать аккумулятор автомобиля? Специалисты рекомендует это делать один раз в сезон, преимущественно перед наступлением зимы. Однако иногда может потребоваться дополнительная подзарядка. Чтобы определить, когда заряжать аккумулятор автомобиля, нужно предельно внимательно отслеживать процесс запуска двигателя. Если стартер раскручивается в стандартном темпе, то никаких действий производить не требуется. В противоположных ситуациях необходимо решить проблему с малым зарядом. Таким образом, чёткий ответ на вопрос о том, как часто заряжать аккумулятор автомобиля, отсутствует, так как он зависит от ряда неконтролируемых факторов.

Если говорить о том, можно ли заряжать холодный аккумулятор автомобиля, то в зимний период это нужно делать каждый месяц. Причём один раз в неделю рекомендуется проводить проверку плотности вещества, проводящего электрический ток, и ежедневно доливать дистиллированную жидкость перед выездом.

Способы зарядки автомобильного аккумулятора

Существует три основных способа, как можно правильно зарядить аккумулятор:

  1. Постоянным током. Эта методика используется для того, чтобы удалить с пластин остатки сульфата свинца, накапливающегося с течением времени. Такой тип заряда получил название уравнительный. А ещё этот метод подойдёт для экстренного оживления работоспособности аккумулятора. Речь идёт о форсированной зарядке.
  2. Постоянным напряжением. В таком способе выделяется две группы. К первой относится заряд видоизменённого плана, ко второй – беспрерывный подзаряд.
  3. Комбинированный. Включает в себя двухэтапное осуществление процесса.

Рассмотрим подробнее каждый способ, с помощью которого можно зарядить аккумулятор.

Зарядка постоянным током

Для обеспечения аккумуляторной батареи зарядом с помощью этого способа необходимо подключить её к источнику электроэнергии с непрерывной силой тока, который характеризуется напряжением не выше 16,1 вольт. Причём для вычисления интенсивности движения заряда в проводнике нужно лишь вместимость АКБ разделить на количество часов, в течение которых осуществлялась зарядка автомобильного аккумулятора. Например, сила тока при заряде в течение 20 часов находится по следующей формуле:

I=Ср/20, где

I – сила тока;
Cp – фактическая вместимость АКБ.

Если рассмотреть особенности, объясняющие, как правильно зарядить аккумулятор автомобиля 60 ампер*час, батарея которого полностью посажена, то существует правило: 6 ампер в течение 10 часов.

Преимущество данного метода – достижимость абсолютного заряда АКБ. Причём чем сила тока меньше, тем он будет более глубоким. Но это не говорит о том, что нужно перегибать палку. Ведь если использовать очень низкую силу тока, то это сделает время зарядки довольно долгим.

Недостатки данного метода:

  • потребность периодического регулирования силы тока;
  • существенное выделения газа при чрезмерной зарядке;
  • возрастание температуры электролита.

Чтобы сократить действие отрицательных последствий, рекомендуется использовать двухступенчатый режим:

  • первая ступень – применить зарядный ток 1/10 от фактической вместимости;
  • вторая ступень – уменьшить заряд в 2 раза при достижении напряжения одной банкой 14,4 вольт.

Зарядка постоянным напряжением

С помощью данного способа можно обеспечить батарею зарядкой в пределах 90–95 %.

Преимущества данного метода:

  • мгновенное доведение АКБ до работоспособного режима;
  • значительная доля электроэнергии идёт на возобновление пластин.

Недостатки данного метода: значительное увеличение температуры электролита вследствие большой силы тока, возникающей на начальном этапе зарядки.

Чтобы полностью зарядить АКБ, может потребоваться несколько дней. Величина плотности электролита выступает главным определителем заряженности аккумулятора.

Комбинированная зарядка

Многие водители, выбирая, как лучше зарядить аккумулятор автомобиля, отдают предпочтение комбинированному способу, который включает в себя два этапа. На первой стадии происходит использование силы тока, соответствующей 1/10 от фактической ёмкости. Заряд должен достигнуть 14,4–14,8 вольт. Далее необходимо перейти на зарядку с использованием постоянного напряжения. Такой метод позволяет избавиться от ряда недостатков, так как обладает следующими положительными свойствами:

  1. Обеспечивает оптимальную скорость заряда.
  2. Ликвидирует избыток напряжения, которое может стать причиной разложения сложного вещества под воздействием воды и опасного выделения газа.

Как понять, что процесс окончен?

Чтобы правильно поставить аккумулятор автомобиля на зарядку, рекомендуется использовать силу тока, которая не превышает 1/10 вместимости АКБ. Это значение можно найти на моноблоке. Оно обозначается в виде A/час.

Если заряжать батарею с использованием автоматических устройств, то окончание процесса высветится на дисплее. Он оснащён цифровыми индикаторными лампами, которые показывают, на каком этапе находится зарядка. Зелёный цвет – показатель того, что аккумулятор готов к работе.

В некоторых зарядных устройствах вставлен амперметр. В тот момент, когда его стрелка приблизится к значению ноль, можно будет отключить АКБ от аппарата. Таким образом, заряжайте автомобильный аккумулятор правильно до нужного предела!

Чем можно зарядить аккумулятор автомобиля?

Правильная зарядка автомобильного аккумулятора осуществляется с помощью не только специализированных устройств, но и подручных средств. Опытные водители всегда имеют с собой приборы, которые могут определить уровень заряда, чтобы не оказаться в затруднительном положении. Однако новичкам, столкнувшимся с этой проблемой в неожиданный момент, могут помочь повседневные вещи, оказавшиеся под рукой. Рассмотрим подробно, чем можно зарядить аккумулятор.

Выбор заводского зарядного устройства

Выбор зарядного устройства для свинцово-кислотных электрических аккумуляторов – важная и ответственная задача, так как от этого прибора зависит функционирование всего авто. В первую очередь рекомендуется обратить внимание на возможность стабилизации силы тока.

Оптимальный выбор – автоматическая зарядка аккумулятора для автомобиля. С одной стороны, она гарантирует наилучшее соотношение между движением электрического заряда в проводнике и напряжением. С другой стороны, осуществляет циклическую зарядку аккумулятора автомобиля. При достижении требуемого соответствия прибор прекратит передачу заряда.

Отметим, что такие устройства защищены от возникновения рисковых ситуаций:

  • неграмотного соблюдения условий полярности;
  • соединения двух точек электрической цепи с различными значениями потенциала;
  • избытка токовой нагрузки.

Ряд моделей такого формата премиум-класса обладают вспомогательными характеристиками:

  • режимом удаления солей серной кислоты с пластин аккумулятора;
  • дополнительной системой тренировок;
  • функцией установления величины АКБ;
  • наличием экрана с индикацией.

Подручные средства

Изучая вопрос, как заряжать аккумулятор, можно отметить, что необязательно использовать специальное зарядное устройство. Его легко изготовить самостоятельно. Однако это представляет определённую опасность, если не иметь представления об основах такого процесса. Причём не все водители знают, как зарядить аккумулятор машины с помощью различных подручных средств. Есть несколько способов изготовления таких приборов своими руками:

  1. Применять для зарядки стандартную бытовую розетку, напряжение которой составляет 220 вольт. Для этого рекомендуется использовать электронный аппарат, изготовленный из полупроводникового материала, и технические устройства, способные преобразовывать энергию.
  2. Взять вторичный источник электропитания. К примеру, блок питания от ноутбука или компьютера. Такой прибор способен обеспечить напряжение в размере 13–14 вольт и силу тока больше 1 ампера.

Следует помнить, что необходимо постоянно контролировать, как заряжается аккумулятор автомобиля. Грамотное регулирование осуществляется не только на основе периодических измерений на клеммах АКБ, но и на вычислении временного интервала.

Зарядка автомобильных аккумуляторов с использованием подручных средств требует большой осторожности, так как они провоцируют повышенное нагревание аккумуляторной батареи. Это в свою очередь приводит к значительному выделению таких химических элементов, как кислород и водород. Неграмотное применение приборов становится причиной опасных ситуаций, таких как повреждение, возникновение пламени, ожоги.

Хитрости подзарядки АКБ в пути

Если в дороге сел аккумулятор, то естественно возникает вопрос: как его зарядить? Чтобы в самый неподходящий момент не оказаться обездвиженным, необходимо заранее побеспокоиться о приобретении специального прибора для реанимации батареи. Речь идёт о проводе, который предназначен для запуска транспортного средства. Кроме того, зарядка аккумулятора через прикуриватель – самый действенный способ. Однако возникают ситуации, когда проблема с АКБ застала врасплох в пути, а с собой не оказалось нужных приспособлений. Как правильно зарядить автомобильный аккумулятор при отсутствии специальных устройств? Существует две хитрости, которые помогут оживить севшую батарею.

Если вы являетесь обладателем машины с механической коробкой передач, то можно попробовать завести её с толчка. Подзарядка аккумулятора автомобиля с помощью этого способа осуществляется по следующей последовательности действий:

  1. Поверните зажигание с помощью поворота ключа до стартера.
  2. Помощники должны толкать машину до тех пор, пока она не разгонится до скорости 10–25 км/ч.
  3. Запустите 3 передачу и отпустите сцепление.

Выполнение такого порядка манипуляций должно завести двигатель. Это связано с тем, что в процессе запускается генератор, который выступает в качестве зарядного средства для АКБ. При этом для водителей, путешествующих в одиночку, является актуальным вопрос: можно ли перезарядить аккумулятор автомобиля без использования физической силы? В качестве замены подойдёт обычный буксировочный трос. Возникает следующая проблема: можно ли зарядить аккумулятор таким методом владельцам автоматической коробки передач? Ответ: нет, данный способ подойдёт исключительно для машин с механикой.

А как быстро зарядить аккумулятор автомобиля в пути при отсутствии троса и попутчиков? Существует одна хитрость, позволяющая за несколько минут оживить АКБ: включить дальний свет фар на 5–15 секунд. Это приведёт к активизации химических реакций, с помощью которых происходит накопление необходимого заряда для зажигания.

Меры безопасности – что нельзя делать ни в коем случае?

Зарядка аккумулятора автомобиля – сложный химический процесс, который может не только вызвать травмы и ожоги, но и повлечь более серьёзные последствия для здоровья человека. Это связано с тем, что он сопровождается выделением соединений, способных к воспламенению. Чтобы обеспечить безопасность, необходимо следовать следующим правилам зарядки аккумулятора:

  1. Заряжать АКБ в помещениях с хорошей вентиляцией.
  2. Избегать проведения работ рядом с открытым огнём (тлеющая сигарета, зажжённая спичка).
  3. Предварительно снять аккумуляторную батарею с автомобиля. Если нет такой возможности, то отключить провода.

Таким образом, заряжая аккумулятор правильно, вы обезопасите себя от возникновения непредвиденных происшествий.

Как самостоятельно зарядить аккумулятор автомобиля

Пока силовая установка автомобиля бездействует, питание бортовой сети осуществляется от внешнего источника питания – автомобильной аккумуляторной батареи. Также посредством электроэнергии аккумулятора производится и сам запуск силовой установки.

Любой автомобилист должен знать как и чем зарядить аккумулятор своего автомобиля

Необходимость правильной зарядки автомобильного аккумулятора

Но аккумуляторная батарея энергию для запитывания сети не вырабатывает, она лишь хранит ее в себе, при надобности отдает, после чего восстанавливает свой заряд от генератора автомобиля.

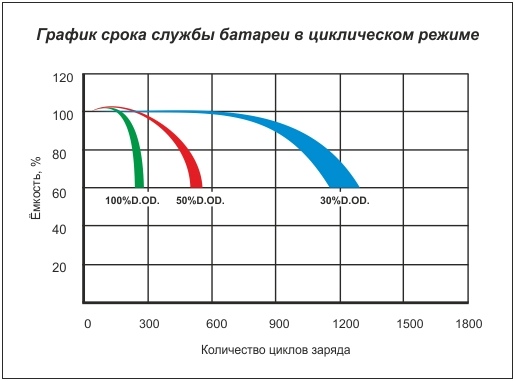

Цикличность заряда-разряда идет не на пользу самой батарее, со временем ее заряд уменьшается, то есть батарея потихоньку разряжается, полностью восстановить количество энергии от генератора не удается, в конечном итоге заряда батареи уже не будет хватать для запуска мотора. В таком случае остро встает вопрос:  как зарядить аккумулятор автомобиля. Производится данная операция зарядными устройствами. Но перед описанием процесса зарядки аккумулятор, разберемся, какие бывают аккумуляторы на машинах, их основные параметры, которые учитываются при подзарядке, виды зарядных устройств, принцип их функционирования, правила зарядки автомобильного аккумулятора и что не следует делать при выполнении операции.

Видео: Взрыв аккумулятора

Все АКБ конструктивно схожи. Имеется набор пластин, которые играют роль электродов, одни – положительных, другие — отрицательных. Чтобы между пластинами происходила химическая  реакция, в результате которой выделяется электроэнергия, пространство между пластинами заполняется электролитом. В зависимости от вида АКБ  в качестве электролита выступает либо раствор кислоты с водой, либо раствор щелочи с водой.

Виды аккумуляторных батарей

На автомобилях применяются аккумуляторы следующих видов: кислотные, щелочные и гелевые. Есть еще один вид батареи – литий-ионных, но в силу своих особенностей данные АКБ не могут запустить двигатель, поэтому в авто они применяются пока только, как дополнительный элемент питания.

Так устроен аккумулятор автомобиля

У кислотных батарей электроды выполнены из свинца, в котором имеются дополнительные примеси. Свинец, как материал электродов, используется потому, что этот материал имеет хорошую энергоемкость и может за малый промежуток времени выдать токи больших значений. Электролитом у этих АКБ выступает раствор кислоты. Это самые распространенные батареи, которые применяются на автомобиле.

У щелочных батарей установлены не свинцовые, а никель-кадмиевые или никель-железные пластины. А пространство между ними заполнено раствором едкого калия. Эти АКБ на легковых авто применяются не часто, поскольку сила тока у них ниже, чем у кислотных.

Гелевые аккумуляторы появились сравнительно недавно. По сути, этот тот же кислотный аккумулятор, только у него электролит приведен в желеобразное состояние. Эти АКБ являются перспективными, но ряд технологических особенностей данных батарей не позволяет их широко использовать, да и стоят они не солидно.

Помимо этого АКБ делятся еще на обслуживаемые и необслуживаемые. Кислотные аккумуляторы бывают только обслуживаемыми. А все потому, что при химической реакции часть воды из раствора испаряется. Для того чтобы электролит имел соответствующую плотность, периодически нужно проверять состояние электролита и при надобности доливать воду.

Вода для доливки в аккумулятор используется только дистиллированная.

Необслуживаемыми являются гелевые АКБ. Они имеют герметичный корпус. При химической реакции вода у них не испаряется. Поэтому и доливки не требует.

Читайте также: Какой аккумулятор лучше для автомобиля. Рейтинг аккумуляторов.

Виды зарядных устройств для зарядки аккумулятора

В дальнейшем будем рассматривать правильную зарядку аккумулятора на примере распространенных кислотных АКБ. Но пока пройдемся по зарядным устройствам.

Зарядное устройство для аккумулятора

Любое зарядное устройство – это преобразователь электроенергии. Самая простая схема зарядного устройства (ЗУ) – это трансформатор понижающий и диодный мост. Принцип работы таков: переменное напряжение сети 220 В, проходя через трансформатор и диодный мост, преобразуется в постоянное напряжение в 14-15 В, которое требуется для зарядки АКБ.

Часто в конструкцию зарядного устройства включают дополнительные контрольные датчики – амперметры и вольтметры, регуляторы напряжения и силы тока, предохранители. Хотя есть и ЗУ, у которых сила тока и напряжение для каждого АКБ подбираются в автоматическом режиме.

Ещё кое-что полезное для Вас:

Особенности зарядки аккумулятора автомобиля

Перед тем как зарядить аккумулятор автомобиля, следует учесть несколько параметров для зарядки аккумулятора.

  • Самой оптимальной силой тока для зарядки аккумулятора является показатель в 10% от номинальной энергоемкости АКБ. То есть, при показателе энергоемкости батареи в 60 Ач сила тока должна не превышать 6 А.
  • Оптимальное напряжение на клеммах ЗУ — это +10% от номинального напряжения полностью заряженной батареи. Для примера, у полностью заряженного аккумулятора напряжение на клеммах составляет 12,6 В. 10% от номинального напряжения — это 1,26 В, добавляем его к 12,6 В и получаем оптимальное напряжение в 13,86 В.
  • Провести быструю зарядку батареи возможно. Выполняется такая зарядка токами больших значений – 20-30 А. Но такая зарядка повреждает батарею, поэтому от такой зарядки лучше воздержаться.
  • При зарядке гелевого аккумулятора важно не превышать критического для такого АКБ напряжения, которое обычно составляет 14,2 В.

Это основные критерии, учитывающиеся для того, чтобы правильно заряжать автомобильный аккумулятор. Перейдем непосредственно к тому, как зарядить аккумулятор автомобиля.

Подготовительные работы

Вначале нужно убедиться, что аккумулятор действительно разряжен. Для этого его нужно извлечь из ниши в автомобиле. Помимо естественного разряда батареи из-за его эксплуатации, причиной разряда может быть повреждение корпуса АКБ, в результате чего электролит вытек и химическая реакция в нем не проходит. Поэтому после извлечения его нужно отчистить от пыли, грязи и следует внимательно осмотреть корпус аккумулятора. Если трещина имеется и через нее вытек электролит – такой АКБ дальше использовать нельзя.

Определить, разряжена ли аккумуляторная батарея, можно по цветовому индикатору, который часто устанавливают на крышке корпуса. Цвета в индикаторе могут быть разные, поэтому следует обратить внимание на наклейку с пояснением, которая обычно наклеена рядом с индикатором.

Проверить состояние заряда батареи можно и по напряжению на клеммах. Для этого можно воспользоваться обычным тестером. При разряженной батарее напряжение будет ниже номинального.

Перед тем как зарядить аккумулятор автомобиля, следует также проверить электролит. Через заливные пробки можно проследить за состоянием и количеством электролита, в нормальном состоянии электролит должен быть чистым, прозрачным и не иметь примесей, а уровень его должен быть выше пластин. При меньшем уровне – нужно долить дистиллята.

Следует проверить и вентиляционное отверстие в крышке АКБ. Оно не должно быть забито, иначе испарениям не будет выхода.

Как зарядить аккумулятор автомобиля? Процесс зарядки

Далее можно выполнить непосредственно зарядку батареи. Важным моментом является испарение электролита при подзарядке, поэтому не стоит это делать в жилом здании. Также сначала подключают зарядное устройство к батарее, а уже потом в сеть. Внимательно нужно отнестись к правильности подключения ЗУ к батарее, иначе при неправильном подключении выйдут из строя предохранители зарядного устройства.

Видео: Как зарядить автомобильный аккумулятор

Процесс зарядки аккумулятора зарядным устройством производится двумя методами:

  1. при первом методе зарядка производится при постоянном значении напряжения, обычно это значение 14-16 В. А сила тока – величина изменяемая. В начале зарядки сила тока большая, может достигать 25-30 А, но по мере зарядки сила тока снижается.
  2. при втором методе сила тока является постоянной, а напряжение меняется. Данный метод более сложный, и нужно полностью знать, как правильно заряжать автомобильный аккумулятор таким зарядом.

Заряжать автомобильный аккумулятор зарядным устройством, у которого используется метод постоянного напряжения – несложно. Достаточно выставить регулятором силу тока на уровне 10% от энергоемкости батарей. По мере подзарядки сила тока будет падать. Сигналом того, что батарея полностью восстановила заряд, будет опускание стрелки амперметра до «0». Обычно на полную подзарядку с такой силой тока уходит 10-13 часов.

Подзарядка устройством методом постоянного тока сложнее, и нужно знать, как подзарядить аккумулятор автомобиля таким ЗУ. Поскольку у данного устройства задается параметр силы тока, то вначале зарядки задается сила тока в размере 10% от энергоемкости. При такой силе тока АКБ заряжается до показателя напряжения в 14 В, после чего следует понизить силу тока наполовину и заряжать таким током до показателя напряжения в 15 В, после чего еще следует понизить вдвое ток. Сигналом полной зарядки АКБ будет удержание показателя напряжения на одном уровне в индикаторе на протяжении часа.

Читайте также: Как заряжать необслуживаемый аккумулятор

Проверка напряжения аккумулятора

После зарядки, если есть возможность, проверить напряжение на клеммах АКБ путем применения нагрузочной вилки. Если же ее нет, убедиться в полном заряде аккумулятора можно, установив ее на автомобиль. Заряженная батарея должна «бодро» крутить стартер и запускать силовую установку. В принципе, вот и все, что нужно и важно знать для зарядки аккумулятора своего автомобиля.

Выбираем пуско-зарядное устройство | Пуско-зарядные устройства | Блог

Зачем нужно пуско-зарядное устройство?

Бытует мнение, что исправный аккумулятор на исправном автомобиле не требует специальной зарядки, что заряд, потраченный на запуск двигателя, с лихвой восполняется работой генератора во время поездки. В нормальных условиях эксплуатации это действительно так. Но если на улице – зима, дальности поездки – небольшие, то времени работы генератора будет не хватать на восполнение увеличившегося с холодами разряда аккумулятора. Опять же, почти каждый автолюбитель хоть раз да забывал выключить на ночь габариты или ближний свет – в нынешние времена это особенно легко сделать – ведь ближний свет по правилам должен быть включен и днем. И в солнечный день, выйдя из машины, вы можете и не заметить, что фары остались включенными.

Что же делать, когда в ответ на поворот ключа, вместо бодрого урчания, из-под капота раздается затихающее «вжк… вжк… вжк»?

Если у вас есть время, поставить аккумулятор на зарядку. Если времени нет – придется воспользоваться пусковым устройством или проводами для «прикуривания». Впрочем, на последние надеяться не стоит – вследствие устойчивого мифа о безусловной вредности «прикуривания» для современных автомобилей, сегодня найти «донора» вам будет непросто. Вот и выходит, что без пускового или зарядного устройства в такой ситуации – никак.

Да и вообще – не стоит ждать, пока аккумулятор сядет настолько, что уже не сможет провернуть стартер. Аккумулятору вредно долгое время пребывать недозаряженным – это приводит к снижению его емкости и срока службы. Поэтому в период повышенной нагрузки на аккумулятор будет целесообразным периодически ставить его на зарядку – хотя бы раз в месяц – эти вы значительно продлите его «жизнь».

Виды пуско-зарядных устройств.

Как уже упоминалось ранее, разделяют пусковые и зарядные устройства. Также существуют пуско-зарядные устройства, объединяющие возможности и тех и других. Назначение этих устройств понятно из названия: пусковые предназначены для пуска двигателя на машине с севшим аккумулятором (подзарядку его предполагается в этом случае производить уже генератором), а зарядные – для зарядки севшего аккумулятора. Ни в коем случае нельзя путать эти устройства: у зарядного устройства не хватит тока для пуска двигателя, а высокий ток пускового устройства может безвозвратно повредить аккумулятор. Более того, при использовании пускового устройства рекомендуется отключить аккумулятор во избежание его повреждения. При использовании же пуско-зарядного устройства, если у него есть переключатель режимов, нужно внимательно следить за тем, какой режим выставлен.

Пусковые устройства бывают автономными и питающимися от сети. Автономное пусковое устройство (оно же пусковой аккумулятор) содержит 12В аккумулятор небольшой емкости, способный давать ток, достаточный для запуска двигателя. Подзаряжаться аккумулятор такого пускового устройства может либо от бортовой сети автомобиля (12В) либо от сети 220В. Подобное устройство может оказаться весьма кстати, если вы посадите аккумулятор своей машины в каком-нибудь безлюдном месте. Да и в городе такие пусковые устройства будут удобны тем, кто не имеет собственного гаража: легкое и компактное автономное пусковое устройство куда проще поднять домой для зарядки, чем тяжелый аккумулятор автомобиля. Другое дело, что в сильный мороз автономный «пусковик» со своей задачей может и не справиться: все-таки его пусковой ток ниже, чем у стандартного аккумулятора, не говоря уже о его емкости. Если вы перед разрядом аккумулятора минут пять безуспешно крутили стартер – надеяться на автономное пусковое устройст

Как правильно заряжать аккумулятор автомобиля

Сейчас мы расскажем как правильно заряжать аккумулятор автомобиля, если он сел и не даёт завести ваше транспортное средство. Во-первых, отставить панику, ситуация, когда садишься в машину и пытаешься завести двигатель, а «аккумулятор сел» — случается практичности с каждым автомобилистом хотя бы раз в жизни. Полностью разрядиться и «сесть» аккумуляторная батарея (АКБ) может по ряду причин: уже не новый аккумулятор «сел» на сильном морозе; полная разрядка из-за того, что на ночь не были выключены фары или даже габаритные огни авто; вы слишком долго стояли в летнюю жару на парковке возле магазина с выключенным двигателем, но с включенным кондиционером и музыкой; в конце концов, просто уехали в отпуск на месяц и автомобиль долго не использовался.

На современной автомобильной технике, как правило, используют классические свинцово-кислотные аккумуляторы (изобретенные еще в конце 19 века), принцип работы которых основан на электрохимических реакциях свинца (Pb) и диоксида свинца (PbO2) в водном растворе серной кислоты (h3SO4), в результате чего батарея вырабатывает электричество. Во время эксплуатации (разряда) аккумуляторной батареи происходит восстановление диоксида свинца на катоде и окисление свинца на аноде, а при заряде протекают обратные электрохимические реакции. При разряде аккумулятора из электролита, в который погружены катод и анод, расходуется серная кислота и выделяется вода, в результате плотность электролита внутри АКБ падает. При заряде автомобильной батареи генератором или зарядным устройством происходит обратный процесс.

С чего начать зарядку АКБ? Во-первых, перед зарядкой необходимо проверить состояние аккумулятора, для чего провести его визуальный осмотр и воспользоваться встроенным индикатором состояния электролита внутри АКБ (если батарея необслуживаемая). Аккумулятор вашего автомобиля не должен иметь подтеков, механических повреждений и трещин, на клеммах АКБ не должно быть окислов.

Со временем внутри 12-вольтовой батареи происходит сульфатация (осаждение на пластинах сульфит свинца PbSO3, что создает диэлектрический слой между электролитом и активной массой) и разрушение пластин аккумулятора, что приводит к снижению ёмкости АКБ, в результате автомобильный аккумулятор может разрядиться в самый неподходящий момент.

Как проверить аккумулятор перед зарядкой

Оценить плотность электролита в необслуживаемом аккумуляторе можно с помощью встроенного цветового индикатора. Они бывают разных типов, но суть их сводится к тому, что внутри индикатора есть один или несколько цветных поплавков, которые плавают в электролите, при этом либо на поверхности, либо погрузившись, в зависимости от плотности электролита.

Пример цветовой индикации состояния электролита внутри автомобильного аккумулятора.

И так, если вы осмотрели аккумулятор, не выявили на его корпусе повреждений, на клеммах нет окислов, а встроенный индикатор подсказывает, что упала плотность электролита внутри АКБ, то значит всё поправимо, ваша батарея всего лишь села, и её вполне можно зарядить с помощью стандартных зарядных устройств, которых в любом автомагазине представлено в ассортименте!

Как подготовить автомобильный аккумулятор к зарядке

Чтобы подготовить 12-вольтовый автомобильный аккумулятор к зарядке вам потребуется:

  • По возможности снять аккумулятор с машины. Если у вас нет соответствующих инструментов или вы торопитесь, то для зарядки отключите АКБ от бортовой сети автомобиля, для чего отсоедините минусовой провод (черный) от клеммы батареи, на всякий случай и плюсовой (красный) тоже.
  • Очистите клеммы аккумуляторной батареи от окислов и грязи для более лучшего контакта с зажимами зарядного устройства.
  • Если вы заряжаете обслуживаемый аккумулятор, то не забудьте отвернуть пробки на каждой из банок аккумуляторной батареи, чтобы обеспечить свободный выход паров электролита, для предотвращения избыточного давления внутри АКБ.
  • Если вы заряжаете обслуживаемый аккумулятор и установили, что в нем недостаточный уровень электролита, то необходимо долить дистиллированной воды, чтобы пластины АКБ были полностью в растворе.

Как заряжать аккумулятор

Базовый принцип зарядки аккумулятора прост — в соответствии с полярностью присоединяете к клеммам АКБ провода зарядного устройства и включаете его. При этом подзарядить автомобильные аккумуляторы можно двумя способами: зарядка постоянным током и зарядка постоянным напряжением. Заряжать постоянным током эффективнее, но требует контроля этапов зарядки. Заряжать батарею постоянным напряжением проще, но уровень заряда достигает лишь 80% от номинала. При этом существуют зарядные устройства, способные комбинировать оба способа зарядки аккумулятора, хотя и стоят они дороже.

Зарядка АКБ постоянным током

Основным недостатком данного способа является необходимость регулярного (каждые 1-2 часа) контроля процесса зарядки и регулирования зарядного тока.

  1. Устанавливаем на зарядном устройстве (ЗУ) силу тока заряда в 10% от номинальной ёмкости аккумулятора и заряжаем до тех пор, пока напряжение на клеммах 12-вольтовой АКБ не поднимется до уровня в 14,3 — 14,4 В. Если у вас аккумулятор емкостью 60 А·ч (Ампер-час), то для его зарядки необходимо на ЗУ выставить силу тока заряда в 6 А.
  2. После того как напряжение на клеммах заряжаемого аккумулятора дошло до отметки 14,3 — 14,4 В — уменьшаем силу тока заряда в два раза! В случае, когда идет зарядка батареи на 60А·ч снижаем ток с 6 А до 3 А, и продолжаем заряжать АКБ.
  3. Как только напряжение на клеммах поднимется до 15 В, вам необходимо еще раз уменьшить ток заряда в 2 раза и продолжить заряжать батарею до момента, когда значение напряжения на клеммах перестанет изменяться. Для современных необслуживаемых аккумуляторных батарей такое состояние наступает, как правило, при напряжении 16,3-16,4 В в зависимости от характеристик АКБ

Весь процесс может занять более 15 часов, в течении которых у вас должна быть возможность контроля состояния зарядки АКБ.

Зарядка АКБ постоянным напряжением

Способ зарядки аккумулятора автомобиля постоянным напряжением гораздо проще, вам необходимо лишь начать процесс, а сама зарядка происходит автоматически без вашего участия.

  1. Устанавливаете на зарядном устройстве напряжение в пределах 14,4 — 14,5 В и запускаете процесс зарядки.
  2. После завершения автоматической зарядки аккумулятора постоянным напряжением ЗУ выдаст световую индикацию.

Зарядка постоянным напряжением может длиться более 20 часов и зависит от степени разряженности аккумулятора вашего автомобиля. Например, если 24 часа вы будете непрерывно заряжать 12-вольтовую батарею емкостью 55 А∙ч постоянным напряжением в 14,4 В, то она зарядится лишь на 75-85%, если зарядка будет происходить при напряжении в 15 В, то за сутки 55 А∙ч АКБ зарядится на 85-90%, постоянное напряжение 16 В зарядит ваш аккумулятор до 95-97% за сутки.

Компактное зарядное устройство для зарядки всех типов 6-ти и 12-вольтовых свинцовых АКБ

Зарядные устройства, способные заряжать аккумуляторы постоянным напряжением снабжают схемами, которые ограничивают максимальный ток заряда до 20-25 А, потому что при постоянном напряжении заряда в зависимости от внутреннего сопротивления (емкости) батареи сила тока заряда может достигать 40-50 А и более, что довольно рискованно, с точки зрения безопасности.

Сколько времени надо заряжать автомобильный аккумулятор?

Время зарядки автомобильного аккумулятора зависит от выбранного способа и мощности зарядного устройства. При зарядке постоянным током требуется от 10 часов непрерывной зарядки того чтобы довести уровень заряда батареи до 80%. А в случае зарядки постоянным напряжением время будет зависеть от величины напряжения, например 12-вольтовый автомобильный АКБ напряжением в 14,4 В можно зарядить до 80% за 24 часа.

Можно ли заряжать аккумулятор на машине?

Отвечая на вопрос о том, можно ли заряжать аккумулятор на машине мы должны отметить, что нужно разобраться в том, что значит «на машине», если проводить зарядку аккумуляторной батареи прямо на посадочном месте со снятыми клеммами, то есть не находящейся в момент заряда в электроцепи автомобиля, то никаких проблем и опасности не возникает. Так делают довольно часто. А вот заряжать севший аккумулятор, подключенный к электроцепи и плюсовой и минусовой клеммами — крайне нежелательно!

Во-первых, при зарядке включенной в цепь АКБ часть мощности будет уходить во всю электросеть машины, что снизит эффективность зарядки и увеличит её время. А во-вторых, существует риск скачка напряжения в контуре АКБ + ЗУ, что может крайне негативно сказаться на элементах электрической цепи автомобиля, особенно, если речь идет о современных машинах, нашпигованных электроникой и компьютерами.

Поэтому, если вы не хотите вынимать АКБ из машины для зарядки, то можете заряжать батарею прямо на месте, но обязательно снимите с неё клеммы, хотя бы минусовую (но на всякий случай лучше снять обе), это не зависит от вольтажа (6В или 12В) или емкости аккумулятора (55 А∙ч, 60 А∙ч или 62 А∙ч).

Меры предосторожности при зарядке аккумуляторов

Зарядка аккумуляторов — это электрохимический процесс с выделением тепловой энергии, а в случае с обслуживаемыми АКБ еще и выделением газообразных продуктов в виде паров кипящего электролита, необходимо соблюдать определенные меры предосторожности:

  • Заряжайте аккумулятор автомобиля в нежилом хорошо проветриваемом помещении.
  • Рядом с местом зарядки батареи не курите, не разводите открытого огня, не выполняйте работ, вызывающих искрообразование.
  • Если зарядка производится прямо на машине, то снимите с аккумулятора клеммы (хотя бы черную минусовую).
  • Помните о полярности подключения проводов зарядного устройства: красный провод к плюсу, а черный к минусу.
  • Сначала подключаете зарядное устройство к аккумулятору, и лишь затем подаете питание на зарядное устройство.
  • Даже если вы пользуетесь автоматическим зарядным устройством — не оставляйте процесс надолго совсем без контроля.

Внимательно изучите характеристики вашего автомобильного аккумулятора (напряжение, емкость, тип) и зарядного устройства перед началом заряда, чтобы установить оптимальные параметры процесса зарядки АКБ.

Какие 3 ступени интеллектуальных зарядных устройств?

Возможно, вы слышали, что «вам нужно трехступенчатое зарядное устройство». Мы сказали это и скажем еще раз. Лучшее зарядное устройство для аккумулятора - это трехступенчатое зарядное устройство. Их также называют «умными зарядными устройствами» или «зарядными устройствами, управляемыми микропроцессором». По сути, эти типы зарядных устройств безопасны, просты в использовании и не перезаряжают аккумулятор. Почти все зарядные устройства, которые мы продаем, представляют собой трехступенчатые зарядные устройства.

Хорошо, поэтому сложно отрицать, что трехступенчатые зарядные устройства работают, и они работают хорошо.Но вот вопрос на миллион долларов: Каковы 3 этапа? Что делает эти зарядные устройства такими разными и эффективными? Это действительно того стоит? Давайте узнаем, пройдя каждый этап один за другим.

Stage 1 | Массовая загрузка

Основное назначение зарядного устройства для аккумуляторов - перезарядка аккумулятора. На этой первой стадии обычно используется самое высокое напряжение и сила тока, на которые рассчитано зарядное устройство. Уровень заряда, который может применяться без перегрева батареи, известен как естественная скорость поглощения батареи.Для типичной 12-вольтовой батареи AGM напряжение зарядки, поступающее в батарею, будет достигать 14,6-14,8 вольт, в то время как залитые батареи могут быть даже выше. Для гелевого аккумулятора напряжение должно быть не более 14,2-14,3 вольт. Если зарядное устройство представляет собой зарядное устройство на 10 ампер, и если сопротивление аккумулятора позволяет это, зарядное устройство будет выдавать полные 10 ампер. На этом этапе происходит зарядка сильно разряженных батарей. На этом этапе нет риска перезарядки, поскольку аккумулятор еще даже не полностью заряжен.

Этап 2 | Поглощающий заряд

Зарядные устройства

Smart Charger обнаруживают напряжение и сопротивление аккумулятора перед зарядкой. После считывания данных о батарее зарядное устройство определяет, на какой стадии правильно заряжать. Когда уровень заряда аккумулятора достигает 80% *, зарядное устройство переходит в стадию абсорбции. В этот момент большинство зарядных устройств будут поддерживать постоянное напряжение, в то время как сила тока снижается. Более низкий ток, поступающий в аккумулятор, безопасно заряжает аккумулятор, не перегревая его.

Этот этап занимает больше времени. Например, последние оставшиеся 20% батареи занимают намного больше времени по сравнению с первыми 20% на этапе накопления заряда. Ток постоянно снижается, пока аккумулятор почти не достигнет полной емкости.

* Фактическое состояние стадии абсорбции заряда зависит от зарядного устройства

Stage 3 | Плавающий заряд

Некоторые зарядные устройства переходят в плавающий режим уже при уровне заряда 85%, а другие начинают ближе к 95%. В любом случае, плавающий этап полностью заряжает аккумулятор и поддерживает 100% -ный уровень заряда.Напряжение будет снижаться и оставаться на уровне 13,2-13,4 вольт, что является максимальным напряжением, которое может выдержать батарея на 12 вольт. Сила тока также уменьшится до такой степени, что она будет считаться тонкой струйкой. Отсюда и термин «постоянное зарядное устройство». По сути, это стадия плавающего режима, при которой в аккумулятор постоянно поступает заряд, но только с безопасной скоростью, чтобы обеспечить полный уровень заряда и не более того. Большинство интеллектуальных зарядных устройств в этот момент не выключаются, но совершенно безопасно оставлять аккумулятор в плавающем режиме на месяцы и даже годы.

Для аккумулятора лучше всего быть на 100% заряженном.

Мы говорили это раньше и скажем снова. Лучшее зарядное устройство для аккумулятора - это трехступенчатое интеллектуальное зарядное устройство. Они просты в использовании и не требуют беспокойства. Вам не нужно беспокоиться о том, что зарядное устройство будет оставаться на аккумуляторе надолго. На самом деле, лучше всего оставить его включенным. Когда аккумулятор не полностью заряжен, на пластинах накапливаются кристаллы сульфата, что лишает вас энергии.Если вы оставляете силовой спорт в сарае в межсезонье или в отпуске, подключите аккумулятор к трехступенчатому зарядному устройству. Это гарантирует, что ваша батарея будет готова к запуску в любое время. Воспользуйтесь ссылкой ниже, чтобы просмотреть нашу подборку смарт-чейнджеров и зарядных устройств 12/24 В.

Выберите свое интеллектуальное зарядное устройство

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Аккумулятор и зарядка | Документы Microsoft

  • 27 минут для чтения

В этой статье

Зарядка аккумулятора для пользователя

В этом разделе приведены рекомендации по аккумулятору и зарядке в Windows 10.Все устройства под управлением Windows имеют стабильную зарядку аккумулятора независимо от форм-фактора, набора инструкций или архитектуры платформы. В результате пользователи получают стабильный и качественный опыт зарядки аккумулятора.

  1. Зарядка всегда происходит при подключении к зарядному устройству.

    За исключением случаев отказа аккумулятора, устройство под управлением Windows всегда может заряжать аккумулятор, когда оно подключено к зарядному устройству.

  2. Windows всегда может загрузиться при подключении к зарядному устройству.

    • Windows 10 для настольных версий (Home, Pro, Enterprise и Education):

      Если устройство находится в состоянии S5 (выключенное состояние), оно всегда может загрузиться в Windows при подключении к зарядному устройству, независимо от уровня заряда аккумулятора и наличия аккумулятора, если аккумулятор съемный.

    • Windows 10 Mobile:

      Батарея должна быть в наличии и иметь достаточный уровень заряда для загрузки системы.

  3. Оборудование автономно управляет зарядкой.

    Аппаратное обеспечение заряжает аккумулятор устройства, не требуя прошивки, Windows, драйверов или другого программного обеспечения, работающего на основном процессоре (ах). Это требование применимо только к Windows 10 для настольных систем. Системам Windows 10 Mobile может потребоваться поддержка приложения для зарядки UEFI и / или других программных компонентов для зарядки аккумулятора.

  4. Зарядка прекращается автоматически, когда аккумулятор полностью заряжен или возникает неисправность.

    Оборудование автоматически прекращает зарядку, когда аккумулятор полностью заряжен.Это делается без необходимости прошивки, Windows, драйверов или другого программного обеспечения, работающего на основном процессоре (ах). В случае неисправности аккумулятора или перегрева зарядка также автоматически прекращается.

Зарядка происходит при подключении к зарядному устройству

Пользователи ожидают, что их устройство будет заряжаться всякий раз, когда оно подключено к зарядному устройству. Таким образом, оборудование должно всегда пытаться зарядить аккумулятор всякий раз, когда устройство подключено к зарядному устройству, независимо от состояния питания.Это ожидание справедливо для всех состояний питания, включая активное (S0), спящий (S3), спящий режим (S4), выключение (S5), полное отключение (G2 / G3) и S0 в режиме ожидания. Зарядка может прекратиться после полной зарядки аккумулятора или при возникновении неисправности.

Мы не рекомендуем конструкцию, которая заряжает аккумулятор с пониженной скоростью, когда Windows или микропрограмма не загружена или не запущена. Например, аккумулятор может заряжаться медленнее, когда система полностью выключена и подключена к зарядному устройству, и заряжаться быстрее, когда устройство загружается, а встроенное ПО ACPI может использоваться для периодического мониторинга аккумулятора.

Наконец, конструкция может заряжать аккумулятор с меньшей скоростью, когда система находится в тепловом состоянии. В этом случае нагрев можно уменьшить за счет замедления или полного отказа от зарядки аккумулятора. Температурные условия - исключение в любой хорошей конструкции системы.

Windows всегда загружается при подключении к сети переменного тока

  • Windows 10 для настольных версий

    Пользователи ожидают, что они могут сразу загрузиться и использовать свое устройство, когда оно подключено к зарядному устройству.Таким образом, устройство должно всегда загружаться и быть полностью готовым к использованию при подключении к сети переменного тока. Это верно независимо от уровня заряда аккумулятора, состояния аккумулятора / зарядного устройства и наличия аккумулятора (если аккумулятор съемный).

    Если устройству требуется минимальная емкость аккумулятора для загрузки микропрограммы и Windows, оборудование должно гарантировать, что емкость аккумулятора всегда резервируется платформой. Зарезервированная емкость аккумулятора не должна открываться Windows.

  • Windows 10 Mobile

    Когда система подключена к источнику переменного тока и присутствует аккумулятор, система должна попытаться загрузить операционную систему, пока аккумулятор имеет достаточно заряда для питания системы во время процесса загрузки.

Аппаратное обеспечение автономно управляет зарядкой

Как указано выше, пользователи ожидают, что их устройство будет заряжаться, когда оно подключено к зарядному устройству. В результате аппаратное обеспечение должно заряжать аккумулятор, не требуя прошивки, Windows, драйверов или другого программного обеспечения, работающего на основном процессоре (ах), поскольку один или несколько из этих компонентов могут не работать или могут находиться в состоянии сбоя в любой момент времени. . Это требование применимо только к Windows 10 для настольных систем. Системам Windows 10 Mobile может потребоваться поддержка приложения для зарядки UEFI и / или других программных компонентов для зарядки аккумулятора.

Зарядка прекращается автоматически при полной зарядке или при возникновении неисправности

Оборудование автоматически прекращает зарядку, когда батарея полностью заряжена или в случае возникновения неисправности. Как и при зарядке, это должно выполняться без необходимости прошивки, Windows, драйверов или другого программного обеспечения, работающего на основном процессоре (ах). Кроме того, оборудование должно соответствовать всем нормативным требованиям безопасности батарей.

Индикаторы питания и зарядки

Windows предоставляет источник питания и индикатор состояния батареи с помощью значков, которые пользователь может видеть в нескольких местах.Места включают значок аккумулятора на панели задач и экран блокировки.

Устройство также может иметь физический индикатор, например светодиод, указывающий состояние зарядки. Этот показатель не должен иметь большого влияния на энергопотребление.

Значки питания и зарядки Windows

Windows отображает источник питания и состояние зарядки в трех местах:

  • На экране блокировки:

    Windows отображает значок батареи с источником питания и состоянием заряда.

  • Панель задач рабочего стола (Windows 10 только для настольных версий):

    Windows отображает значок батареи с источником питания и состоянием заряда.Когда пользователь щелкает значок батареи, он может просматривать такую ​​информацию, как оставшаяся емкость, расчетное оставшееся время и сведения о батареях (если они оснащены несколькими батареями).

  • Строка состояния (только для мобильных устройств):

    Windows отображает значок батареи с источником питания и состоянием заряда. Когда пользователь смахивает вниз от верхнего края экрана, чтобы развернуть центр действий, он может увидеть фактический процент заряда батареи.

  • Настройки энергосбережения:

    На странице настроек экономии заряда батареи (Настройки -> Система -> Экономия заряда) Windows отображает общий процент заряда батареи, состояние батареи (Зарядка илиРазряд) и расчетное оставшееся время до зарядки / разрядки.

Для платформ, поддерживающих S0 Idle, если дисплей виден, Windows на короткое время включает дисплей, когда система подключена к зарядному устройству или отключена от него, чтобы уведомить пользователя об изменении источника питания.

Индикаторы зарядки оборудования платформы

Значки, встроенные в Windows, относятся только к сценариям, в которых Windows работает и дисплей виден пользователю. Однако экранные индикаторы не видны, когда система выключена или в состоянии ожидания S0, когда дисплей выключен.Поскольку пользователь не может видеть визуальные подсказки на экране, платформа может включать в себя индикатор физической зарядки, указывающий на наличие питания.

В следующем разделе представлены наши рекомендации по внедрению клавиатур и мышей / сенсорных панелей на платформах S0 Idle с решениями для стыковки. В этом разделе также рассказывается о проблемах и принципах, а также о возможных решениях. Оба возможных решения применимы к мобильным и стационарным докам с питанием от кондиционера.

Открытие подсистемы питания и зарядки для Windows

Каждое мобильное устройство под управлением Windows включает в себя одну или несколько батарей и источник питания, например адаптер переменного тока. Информация из этих подсистем передает пользователю статус управления питанием. Состояние включает в себя оставшуюся емкость аккумулятора в любое время, состояние адаптера переменного тока и зарядки аккумулятора, а также приблизительное оставшееся время работы аккумулятора. Информация о подсистеме питания отображается в индикаторе батареи Windows и других диагностических утилитах управления питанием.

В следующем разделе представлены наши рекомендации по внедрению клавиатур и мышей / сенсорных панелей на платформах S0 Idle с решениями для стыковки. В этом разделе также рассказывается о проблемах и принципах, а также о возможных решениях.Оба возможных решения применимы к мобильным и стационарным докам с питанием от кондиционера.

Типовая топология оборудования подсистемы питания

Обычно Windows предполагает одну из двух аппаратных топологий для подсистемы питания и зарядки.

На следующем рисунке показана первая топология, в которой используется встроенный контроллер платформы, который является обычным для существующих устройств под управлением Windows. Встроенный контроллер выполняет несколько функций в мобильном устройстве, включая управление источником питания, управление зарядом аккумулятора, обнаружение кнопки / переключателя питания и ввод с клавиатуры и мыши, совместимых с PS / 2.Встроенный контроллер обычно подключается к микросхеме ядра через шину Low Pin Count (LPC). Windows запрашивает информацию о подсистеме питания и получает уведомление через интерфейс встроенного контроллера ACPI.

На следующем рисунке показана вторая топология, в которой используется контроллер заряда аккумулятора и датчик уровня топлива, подключенные непосредственно к кремнию ядра платформы через легкую периферийную шину, такую ​​как I²C. В этой конфигурации Windows запрашивает и получает уведомление об изменениях в подсистеме питания через связь по шине I²C.Вместо использования драйвера устройства для аккумулятора или подсистемы зарядки среда метода управления ACPI расширена за счет поддержки простой периферийной рабочей области (SPB). Рабочая область SPB позволяет коду метода управления ACPI обмениваться данными с контроллером заряда аккумулятора и компонентами датчика уровня топлива, подключенными к кремнию ядра через I²C.

Драйвер батареи и подсистемы питания модели

Windows имеет надежную модель драйвера аккумулятора и подсистемы питания.Информация об управлении питанием передается диспетчеру питания Windows через драйвер устройства батареи, затем объединяется и предоставляется пользовательскому интерфейсу Windows через пакеты IRP устройства батареи и набор программных API управления питанием.

Модель драйвера батареи - это модель порта / минипорта, то есть модель батареи и интерфейсы определены таким образом, что новые типы батарей могут быть доступны через минипорт. Однако на практике есть только два минипорта, которые имеют сколько-нибудь значимое применение в экосистеме Windows - драйвер минипорта батареи, поддерживающий батареи метода управления ACPI, и драйвер минипорта батареи HID для устройств источника бесперебойного питания (ИБП) с подключением через USB.

Ожидается, что все ПК будут открывать батареи и подсистему зарядки через интерфейс метода управления ACPI. Интерфейс минипорта аккумулятора не следует использовать для подсистем зарядки аккумуляторов на платформе. Существуют определенные в спецификации ACPI методы управления, которые позволяют Windows запрашивать информацию и состояние батареи. Точно так же существует управляемая событиями модель, позволяющая аппаратной платформе уведомлять Windows об изменениях батареи и источника питания, например о переходе с переменного тока на питание от батареи.

Статус опроса

Диспетчер питания Windows периодически запрашивает информацию о состоянии аккумулятора, включая оставшуюся емкость заряда и текущую скорость разряда. Этот запрос исходит от диспетчера питания, компонента пользовательского интерфейса более высокого уровня или приложения. Диспетчер питания превращает запрос в пакет запроса ввода-вывода (IRP) для аккумуляторных устройств. Когда батарея выставляется через интерфейс метода управления ACPI, драйвер батареи метода управления (cmbatt. sys) выполняет соответствующие методы управления ACPI. В случае информации о состоянии выполняется метод _BST (состояние батареи).

Метод _BST требует, чтобы встроенное ПО ACPI получило текущую информацию от подсистемы питания, а затем упаковало эту информацию в буфер с форматом, указанным в спецификации ACPI. Конкретный код, необходимый для доступа к состоянию батареи либо от встроенного контроллера, либо от зарядного устройства, подключенного через I²C, содержится во встроенном ПО ACPI и является частью кода, составляющего метод _BST.Конечный результат метода _BST - это буфер необходимой информации, который возвращается драйверу батареи метода управления. Драйвер батареи метода управления наконец преобразует буфер в формат, требуемый драйвером батареи и диспетчером питания Windows.

Уведомления об изменении состояния

Подсистема питания и аккумулятора будет генерировать несколько уведомлений в Windows об изменениях состояния, включая переходы с переменного тока на питание от аккумулятора. Опрос Windows для этих изменений состояния непрактичен, учитывая высокую частоту, с которой может потребоваться опрос.Следовательно, аппаратная платформа должна использовать управляемую событиями модель для уведомления Windows о значительных изменениях состояния батареи.

При изменении состояния батареи, включая оставшуюся емкость или состояние зарядки, микропрограмма ACPI выдает уведомление (0x80) на устройство батареи метода управления. Затем драйвер батареи метода управления Windows оценивает метод _BST и возвращает обновленную информацию диспетчеру питания.

При изменении статических данных батареи, включая последнюю полную емкость заряда, расчетную емкость и количество циклов, встроенное ПО ACPI выдает уведомление (0x81) на аккумуляторном устройстве метода управления.Затем драйвер батареи метода управления Windows оценивает метод _BIX и возвращает обновленную информацию диспетчеру питания.

Платформа прерывает среду микропрограмм ACPI через прерывание управления системой (SCI) в случае платформы, оснащенной встроенным контроллером, и через GPIO в случае платформ с аппаратным обеспечением аккумуляторной подсистемы, подключенным непосредственно к основному кристаллу.

Работа ACPI со встроенным контроллером

Платформы

, аккумулятор и подсистема питания которых подключены к типичному встроенному контроллеру, используют рабочую область встроенного контроллера ACPI для облегчения связи между средой метода управления ACPI и оборудованием платформы.

Прошивка ACPI должна определять встроенный контроллер в пространстве имен ACPI, как описано в разделе 12.11.1 спецификации ACPI, включая:

  • Узел Device () для встроенного контроллера.
  • Объект _HID, указывающий, что устройство является встроенным контроллером.
  • Объект _CRS для обозначения ресурсов ввода-вывода для встроенного контроллера.
  • Объект _GPE, определяющий SCI для встроенного контроллера.
  • Операционная область, описывающая информацию, содержащуюся во встроенном контроллере, к которой может получить доступ другой код метода управления ACPI в пространстве имен, включая состояние батареи и методы информации.

Полная информация описана в разделе 12 спецификации ACPI.

Доступ к информации о батарее из встроенного контроллера

Метод управления ACPI получает доступ к информации от встроенного контроллера, считывая значения, описанные в рабочей области встроенного контроллера.

Уведомление операционной системы об изменении состояния батареи

Когда встроенный контроллер обнаруживает изменение состояния батареи, включая изменение состояния зарядки или оставшейся емкости, как указано в _BTP, встроенный контроллер генерирует SCI и устанавливает бит SCI_EVT в регистре команд состояния встроенного контроллера (EC_SC).Драйвер Windows ACPI будет взаимодействовать со встроенным контроллером и выдавать команду запроса (QR_EC), чтобы запросить конкретную информацию об отправляемом уведомлении. Затем встроенный контроллер устанавливает значение байта, соответствующее выполняемому методу _QXX. Например, встроенный контроллер и встроенное ПО ACPI могут определять значение 0x33 как обновление информации о состоянии батареи. Когда встроенный контроллер устанавливает значение 0x33 в качестве уведомления, драйвер ACPI выполнит метод _QXX. Содержимое метода _QXX обычно будет Notify (0x80) на устройстве батареи метода управления в пространстве имен.

Работа ACPI с подключенной системой зарядки I²C

Платформы

также могут подключать свои батареи и подсистему питания к базовому набору микросхем через маломощную последовательную шину, такую ​​как I²C. В этих проектах рабочая область ACPI GenericSerialBus используется для связи между методами управления ACPI и аппаратным обеспечением подсистемы аккумуляторов. Подключение оборудования подсистемы батареи к прерыванию GPIO позволяет выполнять методы управления ACPI при изменении состояния батареи.

Когда аккумуляторная батарея и оборудование подсистемы питания подключены через I²C, прошивка ACPI должна определять:

  • Узел Device () для устройства контроллера GPIO, к которому подключено прерывание I²C, включая:

    • _HID объект, описывающий идентификатор оборудования контроллера GPIO.
    • _CSR Объект, описывающий прерывания и аппаратные ресурсы контроллера GPIO.
    • _AEI объект, который отображает одну или несколько строк GPIO на выполнение метода события ACPI.Это позволяет выполнять методы ACPI в ответ на прерывания линии GPIO.
  • Узел Device () для контроллера I²C, к которому подключены датчик уровня заряда аккумулятора и оборудование для зарядки, в том числе:

    • Объекты _HID и _CSR, описывающие идентификатор оборудования и ресурсы контроллера I²C.
    • Область действия GenericSerialBus в рамках устройства I²C, описывающая регистры виртуальных команд для устройства I²C.
    • Определения полей в GenericSerialBus OperationRegion.Определения полей позволяют коду ASL вне устройства I²C получать доступ к виртуальным регистрам команд для устройства I²C.

Описание контроллера GPIO и сопоставление линий GPIO с событиями ACPI позволяет выполнять методы управления состоянием батареи и уведомления при возникновении прерывания GPIO от устройства I²C. Описание рабочей области GenericSerialBus позволяет коду ACPI для состояния батареи обмениваться данными по шине I²C и считывать регистры и информацию с указателя уровня заряда батареи и подсистемы зарядки.

Доступ к информации о батарее из системы зарядки

Состояние батареи может быть выполнено методами управления ACPI путем отправки и получения команд по шине I²C, к которой подключено оборудование подсистемы батареи. Код метода управления, поддерживающий методы статической информации о состоянии и батарее, считывает и записывает данные из рабочих областей GenericSerialBus, описанных в пространстве имен ACPI. Код метода управления считывает данные с датчика уровня топлива или статическую информацию о емкости аккумулятора и счетчиках циклов по шине I²C через рабочую область GenericSerialBus.

Уведомление Windows об изменении состояния батареи

Аппаратное обеспечение аккумуляторной подсистемы может сгенерировать прерывание, когда состояние изменяется, и прерывание физически подключено к линии GPIO на кристалле ядра. Линия GPIO может быть сопоставлена ​​с выполнением определенного метода управления с помощью объекта _AEI в контроллере GPIO, описанном в ACPI. Когда происходит прерывание GPIO, подсистема Windows ACPI запускает метод, связанный с конкретной линией GPIO, который, в свою очередь, может выполнить Notify () на устройстве с батареей метода управления, заставляя Windows повторно оценить методы состояния и статической информации для обновления заряд батареи.

Реализация ACPI объекта электроснабжения

Прошивка ACPI должна реализовывать устройство источника питания ACPI. Этот объект должен сообщать о себе с идентификатором оборудования (_HID) "ACPI0003". Этот объект также должен реализовывать метод ACPI _PSR (Power Source). Этот метод возвращает состояние источника питания и сообщает, находится ли источник питания в настоящее время в сети (питание переменного тока) или в автономном режиме (питание от батареи). Все входные источники питания для системы должны быть мультиплексированы с помощью одного метода _PSR.Например, _PSR должен передаваться онлайн, если система запитана через цилиндрический разъем постоянного тока или отдельный разъем док-станции. Не используйте несколько источников питания ACPI.

Метод _PSR должен сообщать онлайн (питание переменного тока) только тогда, когда система подключена к электросети. При изменении состояния _PSR платформа должна генерировать прерывание и уведомление (0x80) на устройстве в пространстве имен ACPI. Это должно быть выполнено сразу после того, как платформа обнаружит изменение физического состояния.

Реализация ACPI статической информации о батарее

Прошивка ACPI должна реализовывать метод ACPI _BIX для каждой батареи, который предоставляет статическую информацию о батарее, включая расчетную емкость, количество циклов и серийный номер.Таблица ниже расширяет определения полей, описанных в спецификации ACPI, и перечисляет специфичные для Windows требования к этой информации.

Поле Описание Требования для Windows
Редакция Обозначает версию _BIX Должен быть установлен на 0x0
Блок питания Определяет единицы, сообщаемые оборудованием. Либо: MA / MAh или mW / mWh. Должен быть установлен на 0x0, чтобы указать, что единицы измерения - мВт / мВтч
Расчетная мощность Показывает первоначальную емкость аккумулятора в мВтч Должно быть установлено точное значение и не может быть 0x0 или 0xFFFFFFFF
Последняя полная зарядка Показывает текущую полную емкость аккумулятора

Должно быть установлено точное значение и не может быть 0x0 или 0xFFFFFFFF

Это значение должно обновляться каждый раз, когда увеличивается счетчик циклов.

Аккумуляторная техника Указывает, является ли батарея аккумуляторной или одноразовой. Должен быть установлен на 0x1, чтобы указать, что батарея перезаряжаемая
Расчетное напряжение Указывает расчетное напряжение аккумулятора

Должно быть установлено на расчетное напряжение новой батареи в мВ.

Не может быть установлен в 0x0 или 0xFFFFFFFF.

Расчетная мощность Предупреждение Обозначает уровень предупреждения о низком уровне заряда батареи, предоставленный производителем. Это значение игнорируется Windows.
Расчетная мощность Низкая Указывает критический уровень заряда батареи, при котором Windows должна немедленно выключить или перейти в спящий режим, прежде чем система выключится. Должно быть установлено значение от 0x0 до 5% от расчетной емкости батареи.
Уровень детализации емкости аккумулятора 1 Указывает минимальную величину оставшегося изменения заряда, которое может быть обнаружено оборудованием, между значениями «Проектная мощность - предупреждение» и «Расчетная мощность - низкая». Должно быть установлено значение не более 1% от расчетной емкости батареи.
Уровень детализации емкости аккумулятора 2 Указывает минимальную величину оставшегося изменения заряда, которое может быть обнаружено оборудованием между последней полной зарядкой и проектной мощностью предупреждения. Должно быть установлено значение не более 75 мВт (приблизительно 0,25% от 25 Втч батареи), что составляет (1/400) расчетной емкости батареи.
Счетчик циклов Обозначает количество циклов батареи. Должно быть установлено значение больше 0x0. Не может быть установлено в 0xFFFFFFFF.
Точность измерения Указывает на точность измерения емкости аккумулятора. Должен быть установлен на 95 000 или лучше, что означает точность 95% или лучше.
Максимальное время выборки Максимальное поддерживаемое время выборки между двумя последовательными оценками _BST, которые покажут разницу в оставшейся емкости. Нет особых требований.
Мин. Время выборки Минимальное поддерживаемое время выборки между двумя последовательными оценками _BST, которые покажут разницу в оставшейся емкости Нет особых требований.
Максимальный интервал усреднения Максимальный интервал усреднения в миллисекундах, поддерживаемый датчиком уровня заряда аккумулятора. Нет особых требований.
Мин. Интервал усреднения Минимальный интервал усреднения в миллисекундах, поддерживаемый датчиком уровня заряда аккумулятора. Нет особых требований.
Номер модели Номер модели аккумулятора, предоставленного производителем оригинального оборудования: Не может быть NULL.
Серийный номер Серийный номер аккумулятора, предоставленного производителем оборудования Не может быть NULL.
Тип батареи Информация о типе аккумуляторной батареи, предоставляемая изготовителем оборудования Нет особых требований.
Информация для изготовителей оборудования Информация, предоставленная OEM Нет особых требований.

Реализация ACPI информации о состоянии батареи в реальном времени

Прошивка ACPI должна реализовывать метод ACPI _BST для каждой батареи, который предоставляет информацию о состоянии батареи в реальном времени, включая оставшуюся емкость и текущую скорость разряда. Таблица ниже расширяет определения полей, описанных в спецификации ACPI, и перечисляет специфичные для Windows требования к этой информации.

Поле Описание Требования для Windows
Состояние батареи Указывает, заряжается ли аккумулятор в данный момент, разряжается или находится в критическом состоянии. Состояние аккумулятора должно сообщать о зарядке, только если аккумулятор заряжается. Аналогично, состояние батареи ДОЛЖНО сообщать о разряде, только если батарея разряжается. Батарея, которая не заряжается и не разряжается, не должна сообщать ни одного бита.
Уровень заряда батареи Показывает текущую скорость разряда в мВт из батареи.

Должно быть больше 0x0 и меньше 0xFFFFFFFF.

Должен быть точным в пределах значения точности измерения в _BIX.

Оставшаяся емкость аккумулятора Указывает оставшуюся емкость аккумулятора в мВтч.

Должно быть больше 0x0 и меньше 0xFFFFFFFF.

Должен быть точным в пределах значения точности измерения в _BIX

Текущее напряжение батареи Указывает текущее напряжение на клеммах аккумулятора. Должно быть между значением от 0x0 до 0xFFFFFFFF в мВ.

Когда какие-либо данные в _BST изменяются, платформа должна генерировать прерывание и уведомление (0x80) на аккумуляторном устройстве в пространстве имен ACPI.Это должно быть выполнено сразу после того, как платформа обнаружит изменение физического состояния. Это включает в себя любые изменения в поле состояния батареи для битов зарядки (например, Bit0) или разрядки (например, Bit1).

Кроме того, платформа должна реализовывать метод _BTP-Battery Trip Point-метод. _BTP позволяет Windows указать порог оставшейся емкости, при превышении которого платформа должна генерировать прерывание и уведомление (0x80) на аккумуляторном устройстве в пространстве имен ACPI. Метод _BTP предотвращает необходимость периодического опроса аккумулятора Windows.

Методы управления аккумулятором

Спецификация ACPI предоставляет методы управления, зависящие от устройства и операционной системы, с помощью метода, зависящего от устройства или метода управления _DSM. _DSM описан в разделе 9.14.1 спецификации ACPI.

Windows поддерживает следующие методы _DSM для устройств с батарейным питанием.

Направление скорости теплового заряда

Поле Значение Описание
UUID 4c2067e3-887d-475c-9720-4af1d3ed602e GUID, указывающий на расширение поддержки драйвера батареи метода управления Windows
Идентификатор редакции 0x0 Первая редакция этой возможности
Индекс функции 0x1 Установить дроссель заряда аккумулятора
Аргументы Температурный предел

Целочисленное значение от 0 до 100, указывающее предел теплового заряда.

Значение 40% означает, что аккумулятор должен заряжаться на 40% от максимальной скорости.

Значение 0% указывает, что зарядка аккумулятора должна быть остановлена ​​до повторного вызова этого метода.

Возвращаемое значение Нет н / д

Аккумулятор, обслуживаемый пользователем

Поле Значение Описание
UUID 4c2067e3-887d-475c-9720-4af1d3ed602e GUID, указывающий на расширение поддержки драйвера батареи метода управления Windows
Идентификатор редакции 0x0 Первая редакция этой возможности
Индекс функции 0x2 Указывает, что этот _DSM предназначен для OSPM, чтобы определить, подлежит ли батарейное устройство обслуживанию пользователем или нет.
Аргументы Нет Аргументы не требуются.
Возвращаемое значение Пакет, содержащий одно целое число.

0x0, если аккумулятор не обслуживается пользователем и не может быть заменен конечным пользователем или может быть заменен конечным пользователем с помощью дополнительных инструментов.

0x1, если аккумулятор может быть заменен конечным пользователем без дополнительных инструментов.

Требуется сторожевой таймер зарядки

Поле Значение Описание
UUID 4c2067e3-887d-475c-9720-4af1d3ed602e GUID, указывающий на расширение поддержки драйвера батареи метода управления Windows
Идентификатор редакции 0x0 Первая редакция этой возможности
Индекс функции 0x3 Указывает, что этот _DSM предназначен для OSPM, чтобы определить, требует ли батарея метода управления периодического сброса сторожевого таймера для поддержания сильноточной зарядки и периода, в течение которого сторожевой таймер должен быть сброшен.
Аргументы Нет Аргументы не требуются.
Возвращаемое значение Пакет, содержащий одно целое число. 0x0, если аккумулятор не требует обслуживания сторожевым таймером.

Значения, включая 0x0000001e и 0x12C, указывают максимальный интервал опроса в секундах.

Все остальные значения игнорируются и обрабатываются как 0x0, и сброс сторожевого таймера не требуется.

Если задан допустимый интервал сторожевого таймера, Windows будет выполнять метод _BST с интервалом, не превышающим заданное значение сторожевого таймера, всякий раз, когда значение BatteryState в методе _BST установлено на зарядку.

Динамическое обновление этого значения не поддерживается.

Драйверы минипорта батарей сторонних производителей

В Windows 10 OEM-производители и IHV могут разрабатывать собственные драйверы минипорта батареи сторонних производителей, чтобы заменить драйвер Microsoft cmbatt. sys и напрямую взаимодействовать с оборудованием батареи. Образец драйвера батареи предоставляется Microsoft на GitHub и как часть набора образцов WDK.

Зарядка через USB (Windows 10 для настольных версий)

Microsoft осознает ценность предоставления возможности поддержки зарядки мобильного устройства через USB.Благодаря усилиям по стандартизации, таким как переход ЕС к стандартизации зарядных устройств для мобильных телефонов, зарядные устройства USB стали широко доступны и работают с широким спектром устройств, включая телефоны с Windows, MP3-плееры, устройства GNSS и т. Д. Microsoft понимает ценность предложения одного зарядного устройства, которое может использоваться для зарядки нескольких устройств, включая устройство под управлением Windows. Кроме того, учитывая широкую отраслевую поддержку зарядки через USB, есть дополнительные преимущества, которые снижают затраты и воздействие на окружающую среду.

Начиная с Windows 8, мобильное устройство могло питаться и / или заряжаться через USB при условии соблюдения требований к зарядке аккумулятора, изложенных ниже.Кроме того, существует ряд специфических для USB требований, которые необходимо выполнить для обеспечения качественного взаимодействия с пользователем.

  1. Питание / зарядка через USB должны быть полностью реализованы во встроенном ПО платформы. Для поддержки не требуется операционная система, драйвер или приложение.

  2. Устройство НЕ ДОЛЖНО выполнять перечисление при подключении к другому устройству. В результате устройство не будет заряжаться при подключении к стандартному USB-порту ПК, так как эти порты по умолчанию ограничены до 500 мА.Единственное исключение - это когда этот порт используется для отладки и для начального программирования заводской прошивки.

  3. Устройство поддерживает зарядку через специальный USB-порт для зарядки. Устройство должно заряжаться при подключении к зарядному устройству, которое соответствует спецификации USB-зарядки аккумулятора версии 1.2. Устройство не должно потреблять более 1,5 А в соответствии со стандартами зарядки при подключении к стандартному зарядному устройству USB. Изготовитель оборудования может выбрать поддержку более высоких уровней тока при соблюдении следующих условий:

    • Устройство автоматически определяет тип зарядного устройства и заряжается со скоростью, соответствующей конкретному типу зарядного устройства.
    • Устройство и зарядное устройство соответствуют всем применимым стандартам по электротехнике и безопасности.
    • Производитель поставляет зарядное устройство и соответствующий кабель вместе с устройством.
  4. USB-зарядка поддерживается либо через стандартную розетку micro-AB, USB-C (рекомендуется), либо через фирменный разъем док-станции. Розетки micro-B НЕ допускаются на устройстве. При использовании проприетарного разъема для док-станции изготовитель оборудования должен поставлять с устройством соответствующий кабель для зарядки от стандартного зарядного устройства USB.

  5. Если реализован порт micro-AB, устройство должно автоматически определять тип кабеля, конфигурацию и принимать на себя соответствующую роль. Если вставлен штекер micro-B, а отладка на порту не включена, следует взять на себя роль зарядного устройства. Если вставлен штекер micro-B и на порту включена отладка, следует взять на себя роль отладки (т.е. зарядка не поддерживается). Если вставлен штекер micro-A, роль USB-хоста предполагается, когда подключенные USB-устройства распознаются Windows.

  6. Если порт micro-AB также функционирует как порт отладки, устройство должно предоставлять средства через встроенное ПО для переключения между зарядным устройством и ролью отладки. По умолчанию, при поставке конечному пользователю, отладка должна быть ОТКЛЮЧЕНА.

  7. Если порт micro-AB также работает как порт отладки, устройство должно обеспечивать альтернативный путь входного питания через специальный цилиндрический разъем или собственный разъем док-станции.

USB-зарядка (Windows 10 Mobile)

См. Раздел USB в руководстве по разработке оборудования для Windows Phone.

Контрольные списки разработчика и исполнителя платформы

Вы можете использовать следующие контрольные списки для проверки соответствия конструкции платформы и микропрограммного обеспечения системы требованиям к батарее и подсистеме зарядки, изложенным в общих чертах.

Подсистема батарей и контрольный список внедрения прошивки ACPI

Системные проектировщики должны убедиться, что они выполнили следующие задачи в своей прошивке ACPI, чтобы обеспечить правильную передачу информации о батареях и подсистеме питания в Windows:

  • Добавьте объект Device () для каждого аккумуляторного устройства в пространстве имен ACPI.

  • Каждое аккумуляторное устройство должно обеспечивать следующие методы и объекты контроля:

    • _HID со значением PNP0C0A.

    • _BIX-Информация о батарее расширена:

      Передает статическую информацию о батарее, включая последнюю полную емкость заряда, расчетную емкость и количество циклов.

    • _BST-Состояние батареи:

      Передает текущее состояние батареи, включая оставшуюся емкость, скорость разряда и состояние зарядки.

    • _BTP-Точка срабатывания батареи:

      Включает модель состояния батареи, управляемую событиями, для сокращения периодической работы по опросу. _BTP позволяет Windows указать порог оставшейся емкости заряда, при котором платформа должна выдавать уведомление (0x80) на аккумуляторном устройстве, чтобы запросить Windows на обновление информации о состоянии аккумулятора.

    • _STA-Общий статус:

      Позволяет Windows узнать, присутствует ли батарея в устройстве, где она может быть съемной или где может быть батарея в портативной док-станции.

  • Добавьте один объект Device () для адаптера переменного тока / источника питания в пространство имен ACPI.

  • Устройство источника питания должно обеспечивать следующие методы и объекты управления:

    • _HID со значением ACPI0003

    • _PSR-Источник питания:

      Сообщает, находится ли источник питания в настоящий момент в сети (питание переменного тока) или в автономном режиме (питание от батареи). Все входные источники питания для устройства должны быть мультиплексированы методом _PSR.Например, _PSR должен передаваться в оперативный режим, если устройство питается через цилиндрический разъем постоянного тока или отдельный разъем док-станции. Не используйте несколько источников питания ACPI.

  • Метод _BIX должен поддерживать поля и ограничения, описанные в статической информации батареи выше:

    • Поле Revision должно быть установлено в 0x0.
    • Поле Power Unit должно иметь значение 0x0.
    • Расчетная емкость и Последняя полная зарядка Значения должны быть установлены на точные значения от батареи и подсистемы зарядки, а не равны 0xFFFFFFFF или 0x00000000.
    • Поле Battery Technology должно быть установлено в 0x1.
    • Поле Design Voltage должно быть установлено точно и не равно 0x00000000 или 0xFFFFFFFF.
    • Низкая проектная мощность должна быть установлена ​​на минимальное значение, необходимое для перехода в спящий режим или выключения системы из полностью включенного состояния.
    • Гранулярность емкости батареи 1 и Гранулярность емкости батареи 2 Поля должны быть установлены на значение не более 1% от расчетной емкости батареи.
    • Поле Cycle Count должно быть точно заполнено из подсистемы батареи.
    • Поле Точность измерения должно быть установлено на 80 000d или выше.
    • Поля «Номер модели » и «Серийный номер » не должны иметь значение NULL.
  • Предоставляет метод _BST, который позволяет Windows опрашивать состояние батареи в реальном времени. Все поля в методе _BST должны динамически возвращаться из базовой подсистемы питания и зарядки аккумулятора.Их точность должна быть в пределах значения точности измерения в методе _BIX.

  • Предоставьте метод _BTP, который позволяет Windows указать порог оставшейся емкости заряда, при котором платформа прерывает работу Windows с уведомлением (0x80) на аккумуляторном устройстве.

  • Убедитесь, что уведомление (0x80) выдается только в ответ на изменение состояния батареи или отключение ограничения емкости заряда _BTP. Не выполняйте периодически уведомление (0x80).

  • Когда уровень заряда батареи достигает значения, указанного в _BIX.DesignCapacityofLow, платформа должна генерировать уведомление (0x80) на устройстве батареи метода управления.

  • Для систем с несколькими батареями полностью внедрите батарейное устройство метода управления для каждой батареи.

    • Первая батарея в пространстве имен должна быть основной для системы, чтобы помогать в целях отладки.
  • Реализуйте метод _DSM под каждым аккумуляторным устройством, чтобы указать, может ли аккумулятор обслуживаться пользователем.

  • Реализуйте метод _DSM, если во время зарядки требуется периодический сброс сторожевого таймера и Windows гарантирует периодическое выполнение метода _BST в этом окне опроса.

  • Внедрите метод _DSM, если для тепловой модели платформы требуется управление скоростью заряда аккумулятора.

Используйте режим низкого энергопотребления, чтобы сэкономить заряд батареи на iPhone

Режим низкого энергопотребления снижает количество энергии, потребляемой вашим iPhone при низком уровне заряда батареи.

Чтобы включить или выключить режим низкого энергопотребления, выберите «Настройки»> «Батарея».Вы также можете включать и выключать режим низкого энергопотребления из Центра управления. Перейдите в «Настройки»> «Центр управления»> «Настроить элементы управления», затем выберите «Режим энергосбережения», чтобы добавить его в Центр управления.

Когда включен режим низкого энергопотребления, ваш iPhone проработает дольше, прежде чем вам понадобится его зарядить, но для обновления или завершения некоторых функций может потребоваться больше времени. Кроме того, некоторые задачи могут не работать, пока вы не отключите режим низкого энергопотребления или пока вы не зарядите свой iPhone до 80% или выше.

Режим пониженного энергопотребления снижает или влияет на эти функции:

  • Получение электронной почты
  • Обновление фонового приложения
  • Автоматическая загрузка
  • Некоторые визуальные эффекты
  • Автоблокировка (по умолчанию 30 секунд)
  • Фото iCloud (временно приостановлено)
  • 5G (кроме потокового видео)

Когда включен режим низкого энергопотребления, батарея в строке состояния будет желтой.Вы увидите и процент заряда батареи. После зарядки iPhone до 80% или выше режим низкого энергопотребления автоматически отключается.

Режим низкого энергопотребления доступен только на iPhone.

Дата публикации:

Зарядка автомобилей и время автономной работы

OVERDRIVE Транспортные средства должны иметь примерно 12 минут автономной работы после полной 10-минутной зарядки с использованием прилагаемой зарядной платформы и адаптера.

Срок службы батареи зависит от игрового процесса. Как и в случае с настоящими автомобилями с батарейным питанием, вождение на более высоких скоростях или ускорение приведет к более коротким игровым сессиям.

Как и вся электроника, аккумулятор скоропортящийся, и его емкость будет тем меньше, чем больше зарядов и разрядов у автомобиля.


Если вы заметили существенные различия между своими автомобилями, выполните следующие действия:

  • Всегда заряжайте автомобили с помощью прилагаемой зарядной платформы и адаптера
  • Убедитесь, что кабель USB полностью вставлен в адаптер, и подключите адаптер непосредственно к розетке.Это гарантирует, что автомобили будут получать достаточно силы тока
  • Выключите автомобиль с помощью серой кнопки снизу
  • Поместите автомобиль на зарядную платформу, чтобы включить его
  • Если автомобиль НЕ получает заряд (= мигающий зеленый светодиод) после того, как просидел на платформе не менее 5 минут, очистите контакты в нижней части автомобиля и на платформе для зарядки.
  • Заряжайте автомобиль, пока мигающий свет не загорится зеленым - это должно занять около 10 минут после разряда.Обратите внимание, что может пройти до 5 минут, прежде чем верхний свет автомобиля начнет мигать зеленым цветом.
  • Если только один из транспортных средств испытывает проблемы с коротким сроком службы батареи, попробуйте зарядить этот автомобиль в другом слоте на зарядной платформе. Если это увеличивает срок службы батареи, проблема, вероятно, вызвана неисправным местом зарядки на платформе
  • .

Если ни один из вышеперечисленных шагов не помог, свяжитесь с нами и предоставьте следующую информацию:

1) Как долго автомобили работают от полностью заряженного аккумулятора (= зеленый непрерывный светодиод):

  • Переведите машину (и) в «режим дрона», выключив ее, прежде чем быстро нажать серую кнопку под ней 5 раз подряд
  • Светодиоды вашего автомобиля должны теперь мигать разными цветами, и автомобиль должен двигаться, как только вы поставите его на трассу
  • Пожалуйста, остановите время, пока он не разрядится

2) Цвет светодиода при:

  • Автомобиль ставится на зарядную площадку
  • Автомобиль
  • снят с зарядной платформы
.
