Обрыв ремня ГРМ: симптомы, причины и последствия

Цепь, ремень, обрыв… В курилке на этот счет не раз можно услышать, что вечным приводом газораспределительного механизма славились двигатели-легенды из 30-х – 50-х годов двадцатого века, в числе которых был и мотор В-2 для легендарного танка Т-34. Силовые установки той эпохи объединяет одно – передача вращения с коленвала на распределительный вал и вспомогательные агрегаты осуществлялась шестернями, конструкцией, ресурс которой идет на сотни тысяч км. Перенос привода клапанов снизу наверх бесследно не прошел – повысилась мощность, появились цепи, потребовалась их частая регулировка. Ну а глобальная мода на неметаллы привела к внедрению резинотканевых ремней, тихих и простых в обслуживании, но с ресурсом, порой не превышающим и 5 000 км.

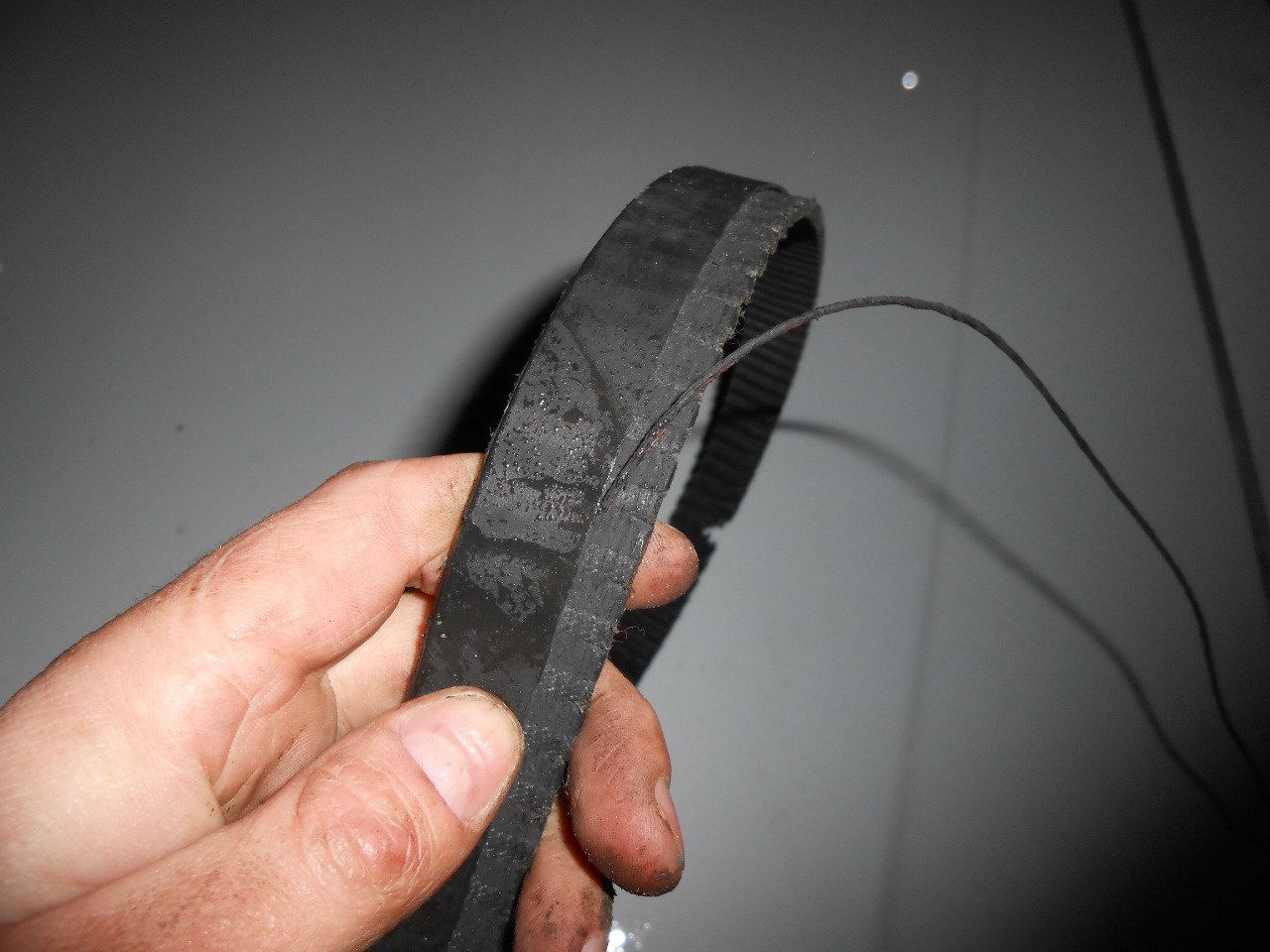

Симптомы обрыва ремня ГРМ



Всем ремень ГРМ хорош, но только в отличие от свистящего ремня генератора, рвется без признаков на то. Как меняется работа двигателя, когда порвало ремешок, понятно – он глохнет, отчего даже на самой скудной панели загорается иконка аккумулятора и масленка, а педаль акселератора не реагирует на реакции. На этом список безопасных симптомов проблемы заканчивается. Да, вам могут посоветовать крутануть двигатель стартером и он точно не запустится. Но позже вы поймете, что это чревато и, к тому же, при отсутствии опыта точно не указывает на то, что ременная передача вышла из строя.

За фактическое отсутствие симптомов обрыва и не любят ремень, заведомо относясь к нему с опаской. Ведь на деле убедиться, что его порвало, можно только вскрыв пластиковый кожух ГРМ или открыв смотровое окно, если таковое предусмотрено конструкцией защиты. Если на минутку призадуматься, то делать это необходимо после каждой внезапной остановки мотора, даже если ее причиной стал сбой в электронике. Как говорится, лучше перебдеть…

Редко, когда обрыву предшествует какой-либо визг и прочие шумы. В этом ключе обычно все проходит безшумно.

Ремень ГРМ порвался: каковы последствия

Тут-то начинается самое интересное. Эта поломка на самом деле может либо обездвижить машину, либо привести к крупному ремонту. Обращаем ваше внимание на то, что сама по себе установка нового ремешка и сопутствующих деталей не относится к разряду серьезного обслуживания. Дело в другом.

А у вас «втык» или «безвтык»?

У мотористов двигатели с ременным приводом ГРМ принято делить на два класса: «втыковые» и «безвтыковые». Это тот самый случай, когда третьего не дано. На примитивном уровне такой сленг можно растолковать так: клапана гнет при встрече с поршнями («втыковые») или не гнет («безвтыковые»).

Мало-мальски представив себе цикл работы четырехтактного двигателя, станет понятно, что при обрыве ремешка распредвал останавливается, а коленвал продолжает вращаться либо по инерции, либо вследствие дальнейшего движения на передаче, либо по совету покрутить стартером, о котором мы уже упоминали. Некоторые клапана при остановке распределительного вала останутся открытыми (в нижнем положении) и поршень, при движении вверх, либо бьет по нему, либо не бьет.



Конструкцию «безвтыковых» двигателей отличает наличие выемок под клапана в поршнях, работающих как раз при обрыве ремня. Когда распредвал останавливается, а поршень движется вверх, седло клапана заходит в эту выемку и он не ударяется о поршень. В этом случае принято говорить, что газораспределительный механизм не пострадал – остается выяснить причину обрыва и заменить ремень.

«Безвтык» имеет свои минусы, поэтому практически все автопроизводители стремятся от него уйти. Дело в том, что такая форма камеры сгорания, а ее дно и есть поршень с проточками, не позволяет обеспечить полноту сгорания топлива и, как следствие, снять с заданного объема максимальную экономичность и мощность.

При прочих равных, это позволяет сделать поршень с почти плоским днищем, который и стоит на «втыковых» конструкциях. Здесь же, когда рвет ремешок, встреча отдельных клапанов с поршнями неизбежна. Вот и приходится говорить о разных последствиях.

Для «безвтыковых» двигателей обрыв ремня ГРМ ничем серьезным не чреват. Главная рекомендация – выявить причину и устранить ее, чтобы новое изделие не порвало. Со «втыковыми» моторами все куда серьезнее: как минимум, придется снимать головку блока цилиндров и менять погнутые клапана. Впрочем, и здесь не все так просто.

Ликбез по диагностике двигателя после обрыва ремешка

В эпоху бурного развития цифровой среды не составит труда узнать, к какому из двух классов принадлежит двигатель вашей машины. Однако на форумах встречаются ситуации, когда и на «безвтыковых» моторах гнет клапана. Как правило, это случается только на определенных двигателях и в диапазоне выше 4 000 об/мин.

Чтобы лишний раз убедится в состоянии мотора, достаточно проверить компрессию в каждом цилиндре. Диагностику производят, смонтировав новый ремень. Крутить коленвал настоятельно рекомендуется вручную. Что же касается тона работы запущенного мотора с погнутыми клапанами, то он отличен от обычного: отчетливо слышно металлический звон и лязганье. Разумеется, услышав подобное, двигатель тут же следует глушить.

Если установлено, что клапана таки погнуло, то необходимо выяснить, какие. Для этого потребуется снять головку блока цилиндров и выполнить два действия:

1. Осмотреть поршня. Как правило, на поршне присутствует черный нагар, на фоне которого отпечаток от клапана будет отчетливо виден.
2. Проверить плотность прилегания седел клапанов к ГБЦ. Для этого необходимо вкрутить свечи, перевернуть ГБЦ и налить бензина на закрытые клапана со стороны камеры сгорания. Те места, где бензин протекает, либо изношены, либо погнуты клапана.

Если уж ремонт застал врасплох, то рекомендуется все сделать по полной. Например, попутно

заменить маслосъемные колпачки, сальники, уплотнительные кольца впускного коллектора и т.д.



Почему рвется ремень ГРМ

Отметив печальность последствий обрыва ремешка для ряда двигателей, хотелось бы как-то предупредить эту неприятную ситуацию. Разумеется, одних знаний о регламенте замены резинотканевого ременного привода ГРМ недостаточно. Более того, доверять сервисным цифрам в случае с ВАЗовскими двигателями даже опасно – на Ладах ремень ГРМ часто не выхаживает и половины заложенного срока.

Впрочем, опираться в вопросе обслуживания только на пробег также некорректно. Года тоже берут свое и любая резина стареет. Поэтому, вне зависимости от километража, смена ремня должна быть каждые пять лет – это аксиома.

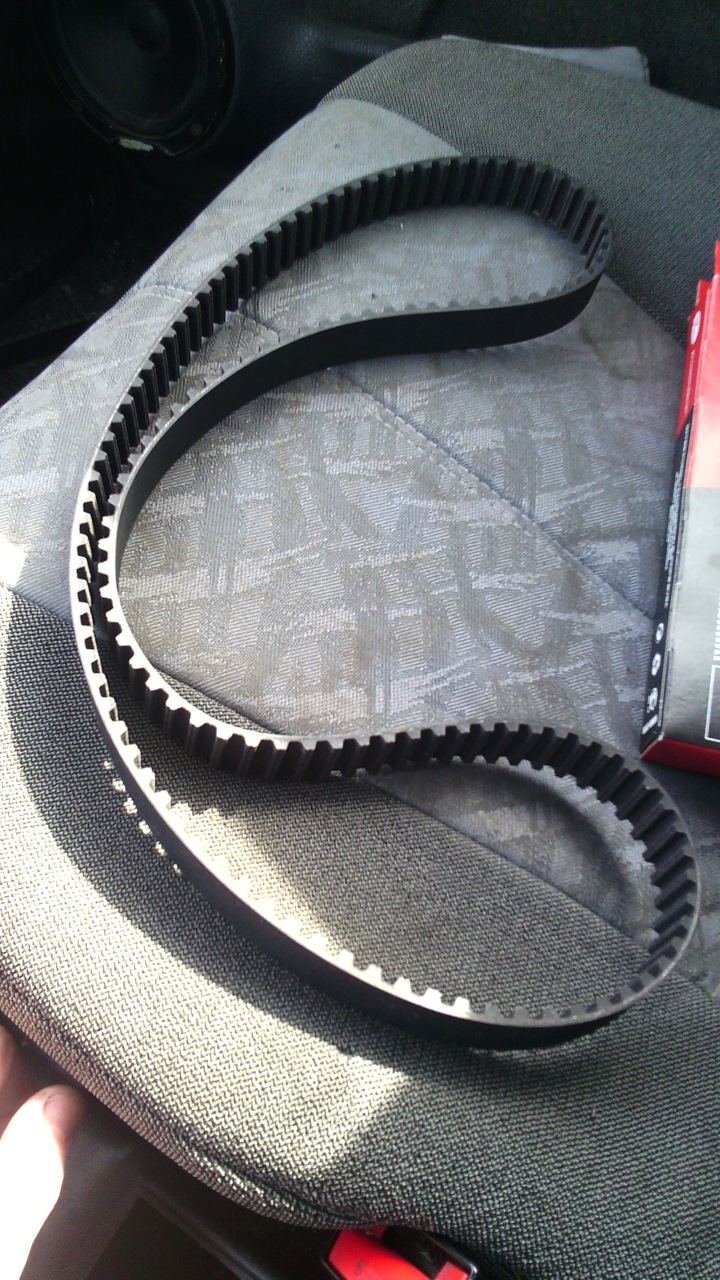

Бездумный подход к установке нового ремешка не уместен абсолютно. Вот список того, что меняется, без оглядки на состояние:

• Ремень ГРМ.
• Натяжной и обводной ролики.
• Ремень генератора.
• Натяжной ролик ремня генератора.

После демонтажа ремешка ГРМ обязательно проверяется помпа. Люфтов и заеданий при вращении колеса центробежного насоса быть не должно. К слову, клин помпы – одна из частых причин выхода из строя ременной передачи. Есть и другие тонкости, ускоряющие износ ремня привода газораспределительного механизма:



• Неправильная натяжка при установке. Перетянутый ремень быстро порвется ввиду того, что прочность нитей ограничена. Недотянутый ремешок тоже долго не прослужит – зубья будут подрезаться и в конце концов быстро отслоятся. Оптимальная величина натяжки оценивается величиной прогиба в определенной точке. Конкретные цифры и места контроля приведены в руководстве по эксплуатации. В качестве наставления рекомендуем почитать форумы на предмет визуального контроля натяжки, например, выворотом на 90 градусов или ориентировочным прогибом в определенном месте.
• Изношенные шкивы. По определению, максимальным ресурсом обладает ременная передача, установленная с завода. Ведь новый ремень надет на новые шкивы, а новый тандем, как известно, ходит долго. Конечно же это не повод менять шкивы сразу же при первой замене ремешка ГРМ. Нет, просто расчетный ресурс ремня будет отличен от заводского в сторону уменьшения и чем больше пробег, тем выше разница.

• Неправильная геометрия замененного шкива. Новый шкив может быть с критическими отклонениями от заводской геометрии, отчего он будет «жрать» ремешок. То же касается и роликов.
• Масло. Текущий сальник коленвала или распредвала в считанные километры выведет ремень из строя. Масло ускоряет износ и это факт.

Итого

В качестве заключения хотелось бы отметить, что от дешевых комплектующих в приводе ГРМ лучше отказаться – дороже обойдется. Ну и, разумеется, от контрафакта здесь будет худо. Поэтому, заранее определитесь с фирмой, ремень которой желаете приобрести, и тщательно изучите разницу между подделками и оригиналом. Поверьте, подделки есть у каждой фирмы, поэтому не стоит пренебрегать этой рекомендацией. Оригинал «ходит» долго, а контрафакт как раз сдается на той самой пятой тысяче.

Контрольные точки после установки ремня ГРМ – по итогам первых двух-трех поездок и через 1 000-2 000. При осмотре не должно быть выявлено никаких расслоений, торчащих нитей, нарушений геометрии зуба, а само изделие должно быть сухим.

Ну и напоследок, при желании из «втыкового» мотора можно сделать «безвтыковый», установив ремкомплект поршней с выемками. Такая техника активно практикуется в среде ВАЗоводов.




Из-за чего рвется ремень ГРМ? Не упускайте из виду эти причины.

Под капотом современных авто крайне редко встретишь цепной привод, хотя такие системы до сих пор выпускают. Взамен цепей производители стали использовать ремни для передачи крутящего момента, чтобы облегчить двигатель, снизить шум его работы и, конечно, стоимость. Эти преимущества стали весомыми аргументами в пользу нововведения. Но где прибывает, там и убывает: ремень ГРМ значительно проигрывает цепи по прочности.

Когда мчишь на машине по делам, а тем более – на отдых, не задумываешься о таких неприятностях, как обрыв ремня ГРМ. А если в салоне достаточно шумно, даже не услышишь характерный хлопок из моторного отсека. Двигатель просто внезапно перестанет работать, и в лучшем случае тебе придется менять только ремень. Почему это происходит?

Естественный износ и повреждения рабочей поверхности

В процессе эксплуатации автомобиля на ремне ГРМ могут образовываться естественные дефекты: микротрещины внешней оболочки, отслоение торцевых нитей, истирание отдельных зон и т. д. При высоких нагрузках и попадании твердых частиц эти дефекты стремительно развиваются и могут привести к разрывам. Устранить даже мелкие повреждения невозможно – требуется замена ремня.

Игнорирование рекомендованных сроков замены

Эта причина напрямую связана с первой. Ремень ГРМ, как и все остальные расходники, имеет свой ресурс. Производитель указывает диапазоны замены ремня в руководстве по эксплуатации авто. На двигателях последнего поколения интервал замены доходит до 100-150 тысяч километров. При таком пробеге истирание ремня еще не стало критическим, но несвоевременная замена увеличивает риск его разрушения многократно.

Ошибки в эксплуатации и регулировке

Естественный износ – не единственная причина обрыва ремня механизма газораспределения. Привести к такому печальному итогу может резкий импульс при скорости вращения коленвала в 5-6 тысяч оборотов: например, от заклинивших во время движения натяжителей, роликов или помпы.

Ремень ГРМ должен быть правильно установлен и отрегулирован: ослабление его натяжения повлечет за собой соскакивание с пазов шкива и нарушение фаз работы всей системы, а перетяжка – к разрыву от чрезмерной нагрузки.

Протечки масла и техжидкостей на ремень

При попадании масла, охлаждающей или другой техдижкости на ремень ГРМ в процессе эксплуатации или ремонта автомобиля, расходник придется заменить. Простая очистка поверхности тряпкой не решит проблему, ведь резиновая оболочка ремня впитывает масла и вступает с ними в реакцию, теряя свои свойства. Возможные риски: неэффективная работа всего газораспределительного механизма, проскальзывание, соскакивание и обрыв ремня.

Суровые климатические условия

Автомобиль в целом и каждый его узел в отдельности рассчитаны на определенные условия эксплуатации, в том числе погодные. В слишком суровом климате, а также при частых и резких сменах погодных условий некоторые расходники, в том числе ремень ГРМ, могут изнашиваться быстрее и требовать более частых замен.

Подделка или брак

Ни один автовладелец не откажется сэкономить, но когда речь идет о самых важных узлах и механизмах, нельзя терять голову. Покупка ремня ГРМ на рынке и в сомнительных точках продаж, замена оригинала неизвестным аналогом или покупка оригинального ремня по подозрительно низкой цене – большой риск. В случае обрыва за восстановление двигателя придется отдать в десятки раз больше сэкономленного на дешевой покупке.

Рекомендации

Чтобы избежать проблем от разрыва ремня ГРМ, соблюдайте простые рекомендации: покупайте только оригинальные ремни, своевременно их меняйте и следите за их состоянием в процессе эксплуатации.

Расскажите нам в комментариях о том, сталкивались ли Вы с этой проблемой, возможно это очень пригодится читателям в будущем. Так же подписывайтесь на наш канал в ДЗЕНЕ.

возможные последствия и что делать дальше?



Порвался ремень ГРМ: возможные последствия и что делать дальше? li { font-size:1.06rem; } }.sidebar .widget { padding-left: 20px; padding-right: 20px; padding-top: 20px; }::selection { background-color: #4f4f4f; } ::-moz-selection { background-color: #4f4f4f; }a,.themeform label .required,#flexslider-featured .flex-direction-nav .flex-next:hover,#flexslider-featured . flex-direction-nav .flex-prev:hover,.post-hover:hover .post-title a,.post-title a:hover,.sidebar.s1 .post-nav li a:hover i,.content .post-nav li a:hover i,.post-related a:hover,.sidebar.s1 .widget_rss ul li a,#footer .widget_rss ul li a,.sidebar.s1 .widget_calendar a,#footer .widget_calendar a,.sidebar.s1 .alx-tab .tab-item-category a,.sidebar.s1 .alx-posts .post-item-category a,.sidebar.s1 .alx-tab li:hover .tab-item-title a,.sidebar.s1 .alx-tab li:hover .tab-item-comment a,.sidebar.s1 .alx-posts li:hover .post-item-title a,#footer .alx-tab .tab-item-category a,#footer .alx-posts .post-item-category a,#footer .alx-tab li:hover .tab-item-title a,#footer .alx-tab li:hover .tab-item-comment a,#footer .alx-posts li:hover .post-item-title a,.comment-tabs li.active a,.comment-awaiting-moderation,.child-menu a:hover,.child-menu .current_page_item > a,.wp-pagenavi a,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ color: #4f4f4f; }.themeform input[type=»submit»],.themeform button[type=»submit»],. sidebar.s1 .sidebar-top,.sidebar.s1 .sidebar-toggle,#flexslider-featured .flex-control-nav li a.flex-active,.post-tags a:hover,.sidebar.s1 .widget_calendar caption,#footer .widget_calendar caption,.author-bio .bio-avatar:after,.commentlist li.bypostauthor > .comment-body:after,.commentlist li.comment-author-admin > .comment-body:after,.themeform .woocommerce #respond input#submit.alt,.themeform .woocommerce a.button.alt,.themeform .woocommerce button.button.alt,.themeform .woocommerce input.button.alt{ background-color: #4f4f4f; }.post-format .format-container { border-color: #4f4f4f; }.sidebar.s1 .alx-tabs-nav li.active a,#footer .alx-tabs-nav li.active a,.comment-tabs li.active a,.wp-pagenavi a:hover,.wp-pagenavi a:active,.wp-pagenavi span.current,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ border-bottom-color: #4f4f4f!important; } .search-expand, #nav-topbar.nav-container { background-color: #282828}@media only screen and (min-width: 720px) { #nav-topbar . nav ul { background-color: #282828; } } #header { background-color: #dddddd; } @media only screen and (min-width: 720px) { #nav-header .nav ul { background-color: #dddddd; } ]]>

Порвался ремень генератора, причины, последствия, можно ли ехать

Вступление

Многие из нас большую часть времени проводят за рулем автомобиля. Путешествуя по миру или же просто добираясь от дома на работу. Наверное, каждого из нас во время поездки автомобиля подстерегали какие-нибудь неудачи. В данной статье мы рассмотрим ситуацию, когда порвался ремень генератора. Рассмотрим все моменты, связанные с этой проблемой, а так же рассмотрим способы как продлить срок службы ремня.

Продление срока службы ремня генератора

Итак для того чтобы ремень генератора прослужил большое количество времени за ним необходимо следить. Тщательно проверять его наличие мусора и грязи в дорожках ремня. Своевременно и тщательно проверять натяжение ремня генератора. Правильно натянутый ремень генератора должен поворачиваться на 90 градусов. Сильно перетянутый ремень генератора быстро придет в негодность и повлечет за собой череду поломок. Последствия перетянутого ремня могут быть печальные. В основном это выход из строя подшипников генератора, помпы,  муфты кондиционера и гидроусилителя руля. При недотянутом же ремне генератора возможны скрипы ремня при включении фар или кондиционера, то есть при появлении нагрузки на ремне он будет проскальзывать по шкиву, что быстро приведет его в негодное состояние. Покупать ремни желательно проверенных производителей и только  подходящего для автомобиля, конкретной марки. Не рекомендуется устанавливать ремни, бывшие в употреблении.

Передвижение после обрыва ремня генератора?

Если на вашем автомобиле порвался ремень генератора в городе то скорее всего повода для паники нет. В этом нет ничего страшного в отличии от обрыва ремня ГРМ, обрыв которого приводит к печальным последствиям. Но если же обрыв случился где-то далеко от города на не оживленной трассе, то есть повод задуматься, как же быть дальше. Давайте же разберемся почему происходит обрыв ремня генератора.

Причины из-за чего рвётся ремень генератора

Причин по которым обрывается ремень генератора бывает огромное количество. Не всегда можно предугадать обрыв ремня генератора. Поэтому следует тщательно следить за техническим состоянием автомобиля.

Старение

Основной причиной обрыва ремня генератора является фактор старения. Ремень за период своей службы испытывает колоссальные нагрузки от механических, до тепловых. Со временем эластичность ремня теряется он становится грубым и более хрупким появляются трещины в следствии чего происходит обрыв.

Старый ремень с трещинами

Заклинившие подшипники

Еще одной очень часто встречающейся проблемой обрыва ремня генератора является заклинивание подшипников механизмов, которые приводит в действие ремень генератора. Например, такие как генератор, помпа, компрессор кондиционера, гидроусилитель руля и т.п. Чтобы не допустить обрыва ремня по этой причине следует прислушиваться к работе двигателя и при появлении шумов устранять причину шума.

Оборванный ремень генератора

Попадания инородных предметов под ремень

Во время движения по дорогам очень часто можно заметить различный мусор или что-то подобное на дороге. Все это может послужить причиной обрыва ремня генератора. Довольно часто встречаются случаи когда под ремень генератора попадают камни или палки в следствии чего ремень испытывает перенапряжение и обрывается. Такое же может случиться, если автомобиль передвигается по глубокому снегу, воде или грязи. Для того чтобы избежать такого стечения обстоятельств не рекомендуется ездить без защитных пыльников и кожухов генератора.

Что делать когда ремень генератора порвался в дороге

Первым делом следует не паниковать, ведь выход есть из любой ситуации. Если вы находитесь в городе или же не далеко от магазина автозапчастей. То можно доехать до магазина без ремня генератора, но предварительно нужно оценить ситуацию.

Некоторые автомобили используют привод ремня генератора для вращения насоса циркуляции охлаждающей жидкости. Следовательно если на вашем автомобиле насос циркуляции охлаждающей жидкости приводится в действие приводом ремня генератора, то движение без ремня генератора на таком автомобиле категорически ЗАПРЕЩАЕТСЯ. Если начать движение на таком автомобиле, то неизбежно двигатель перегреется и выйдет из строя.

Двигатель на котором ремень генератора вращает насос охлаждающей жидкости

Если же на автомобиле помпа вращается приводом ремня ГРМ, то можно безопасно продолжить движение на аккумуляторной батареи. Для более длительной поездки необходимо отключить все электрооборудование автомобиля т.е. отключить фары (если вы движетесь ночью то можно отключить одну правую фару и продолжить движение с одной фарой, это сэкономит заряд аккумуляторной батареи), отопитель салона, музыку и прочее. На хорошо заряженной аккумуляторной батареи, можно проехать до 50 км.

Чем грозит езда без ремня генератора

Как писалось выше, езда без ремня генератора не принесет никаких печальных последствий для вашего автомобиля, если насос циркуляции охлаждающей жидкости приводится в движение ремнем ГРМ или цепью ГРМ. В противном случае вы получите перегрев двигателя и очень дорогостоящий ремонт.

Подручные средства вместо ремня

Ремень генератора можно заменить подручными средствами, которые есть в каждом автомобиле и использовать их в качестве ремня.

Подручные средства, которыми можно заменить ремень генератора:

• капроновые колготки
• скотч или изолента
• веревка
• поясничный ремень

Веревка вместо ремня генератора

Для того чтобы заменить ремень генератора подручными средствами особых умений в ремонте автомобиля не понадобиться.

Капроновые колготки и скотч наматываются на шкивы где должен находиться ремень генератора и завязываются в узел, проехать на таком ремне из колготок или скотча можно до 100 км после чего обрыв неизбежен. Все эти предметы можно использовать, чтобы добраться до ближайшего магазина автозапчастей или СТО где ваш автомобиль приведут в исправное состояние.

Видео теста подручных средств вместо ремня

← Выбор зимней резины Замена масла в двигателе своими руками →

Полный ответ автоэксперта на вопрос, можно ли ехать без ремня генератора

Многие водители по своей неаккуратности могут пропустить момент замены ремня генератора и как итог — он может порваться. Такое случается редко, но все-таки бывает. Что же делать, если под рукой нет привода для замены, а до дома или СТО добраться как-то нужно, какие могут быть последствия? Данная ситуации нежелательна, но не критична.

Для того чтобы определиться как поступить в данной ситуации, нужно знать для чего предназначен этот узел и как он функционирует. Это несложно и иметь представление пусть даже самое поверхностное должен каждый автолюбитель.

Содержание

[ Раскрыть]

[ Скрыть]

Основная функция ремня генератора

Современные автомобили просто напичканы различным электрооборудованием. Если раньше в основном это было освещение и система зажигания, то сейчас этот перечень значительно расширен. В первую очередь — это система кондиционирования, бортовой компьютер, аудиосистема, сигнализация, навигация и др. Естественно возросла и нагрузка на систему генерации электроэнергии. Сложно все выглядит лишь на первый взгляд, в реальности все проще. Питаются электросистемы от аккумулятора и генератора, который в свою очередь подзаряжает аккумуляторную батарею. Вот для того чтобы начал работать генератор и предназначен ремень. Именно благодаря ему передается вращение от коленчатого вала на вал генератора.

Схема работы привода генератора

Все достаточно просто за исключением некоторых нюансов в зависимости марки и модели транспортного средства.

Обрыв ремня генератора

Как правило, обрыв ремня генератора происходит из-за его изношенности. Работая, он находится под достаточно приличной нагрузкой и хоть современные ремни изготавливаются из очень прочных материалов, со временем появляются:

• потертости;
• трещины;
•  стираются зубцы;
• растрепываются края.

Трещины и потертости на приводе

Если вы обнаружили хоть один из этих признаков, то не тяните с заменой, последствия не заставят себя долго ждать. О том, что с приводом не все в порядке может сигнализировать характерный свист. Это происходит, как правило, в сырую погоду. Случается так, что он пропадает во время движения, а бывает и нет. Это происходит из-за ослабления натяжения ремня. Иногда достаточно при помощи натяжных механизмов сильнее натянуть ремень, но, как правило, требуется его замена.

Привод можно заменить самостоятельно — это несложная работа, а можно обратиться на станцию технического обслуживания. Это решать вам, но он должен быть в порядке. Если все-таки ремень генератора оборвался, то не расстраивайтесь. Это некритическая поломка. Просто теперь, когда вы начнете ехать, аккумулятор перестанет заряжаться, а системы начнут усиленно потреблять энергию АКБ.

Что делать?

Если же все-таки порвался ремень генератора в дороге, а запасного нет, то можно попробовать обойтись подручными средствами. Сразу хотим предупредить, что это временная мера для того, чтобы доехать до гаража или места где можно поставить новый такого же типа, как стоял прежде. Чтобы устанавливать было легче нужно отпустить до предела натяжитель.

Натяжитель — в разных моделях он различен по конструкции

Далее в качестве замены ремню генератора могут подойти следующие средства:

• поясной ремень, концы которого соединены проволочными скобами;
• женские колготы;
• галстук;
• веревка.

Помните, что предмет, который заменит привод должен быть достаточно прочным и к примеру если это веревка, то ее можно сложить вдвое.

После установки предмета заменяющего ремень генератора его нужно натянуть. Делается это при помощи натяжителя, который мы ослабляли вначале. Прогиб посредине не должен быть более одного сантиметра.

Проверка прогиба

Вот в принципе и все, можно ехать. Такая нехитрая конструкция, к которой прибегают многие водители уже не одно десятилетие поможет вам добраться до места, где будет проведен полноценный ремонт.
В этом видео показано как можно натянуть привод самому.

Можно ли продолжать движение после обрыва ремня?

Обрыв ремня генератора не означает, что на автомобиле нельзя продолжать движение, но проблема в том, что расстояние, которое вы сможете проехать, будет небольшим. Энергии в батареи не хватит на длительную поездку, поэтому сразу же направляйтесь на место ремонта. По возможности отключите все электроприборы, освещение, аудиосистему, навигацию, печь, кондиционер. Постарайтесь как можно реже глушить и снова заводить автомобиль — это дополнительная нагрузка на аккумулятор.

Последствия езды без ремня генератора

Как правило, езда без ремня генератора не грозит никакими негативными последствиями другим узлам и системам двигателя. Единственное, что вы может полностью разрядить аккумуляторную батарею. Также в некоторых случаях, если предусмотрен гидроусилитель, может тяжелее поворачиваться рулевой колесо. Но в любом случае после обрыва отложите в сторону все дела и займитесь установкой нового, для того чтобы избежать негативных последствий.

На вопрос, сколько сможет ехать автомобиль без ремня генератора однозначный ответ дать тяжело. Здесь многое зависит от марки автомобиля, от уровня зарядки аккумулятора и от степени зарядки батареи. В некоторых случаях автомобиль может проездить больше чем полдня, а в других не более получаса. Но рисковать и экспериментировать не стоит, направляйтесь сразу на место, где сможете установить новый ремень, который подойдет к вашему автомобилю.

Ставьте только тот привод, который специализирован для вашей модели транспортного средства.

Привод Бош, подходит ко многим моделям

Установка нового не сопряжена с особыми трудностями и непоправимыми последствиями и может быть выполнена самостоятельно или мастерами СТО здесь выбор только за вами.

 Загрузка …

Видео «Порвало ремень ГРМ: причины и последствия»

В этом видео опытный автомастер во всех подробностях расскажет и покажет, что может произойти с двигателем если вовремя не заменить ремень.

Порвался ремень ГРМ: какие бывают последствия?

Ремень газораспределительного механизма предназначен для передачи крутящего момента от коленвала к распределительному валу, многие современные автомобильные двигатели оснащаются двумя распредвалами. Установка валов требует точности: если будут нарушены фазы газораспределения, мотор перестанет нормально работать, а в некоторых случаях совсем не запустится, к тому могут выйти из строя различные детали ДВС. Поэтому допускать, чтобы порвался ремень ГРМ, нельзя, особенно это касается 16-клапанных двигателей (DOHS). Замену деталей системы газораспределения необходимо проводить в установленные заводом-изготовителем сроки, нарушать регламент здесь недопустимо.

Обрыв ремня ГРМ

Все детали в автомобиле имеют свой определенный ресурс, и даже если они очень качественные, рано или поздно изнашиваются и подлежат замене. То же самое можно сказать и о частях ГРМ, а так как нарушения в газораспределении чревато крупными неприятностями, следует регулярно проводить диагностику и обслуживание:

• проверять состояние ремня и натяжных роликов;
• следить за натяжением ремешка, при необходимости регулировать натяжку;
• не допускать попадания под защитный кожух масла, тосола, тормозной жидкости и т. д.;
• при обнаружении внешних дефектов производить замену деталей.

Бензиновые двигатели с ременной передачей в газораспределительном механизме имеют различную конструкцию, у каждой модели есть свои преимущества и недостатки. Хотя 8-клапанные моторы менее совершенны, зато при возникновении проблем в ГРМ они страдают не так серьезно, как движки, у которых 16 клапанов.

Если на ходу порвался ремень на 8-клапанном двигателе (SOHC), автомобиль становится обездвиженным, приходится производить замену ремешка и роликов. Неприятно, но получается не так накладно, как на моторах DOHS, где при ударе клапанов о поршни выходят из строя многие детали. Хотя следует заметить, что и на некоторых моделях SOHC клапана «встречаются» с поршнями, в этом случае ремонт ДВС становится накладным.

Последствия обрыва ремня ГРМ

Для каждой модели автомобиля заводом-изготовителем устанавливается свой регламент, например, на таких машинах, как ВАЗ-2112 или 2110 рекомендуется производить замену ремня ГРМ после 45-60 тыс. км пробега. Но здесь многое зависит от качества запчастей, известны случаи, когда ремень на Ладе Приоре рвался даже после пяти тысяч километров пробега, нередко ремешок «умирает» после 30000 км пройденного пути.

Последствия обрыва бывают очень нерадостными, особенно, если машина двигалась на большой скорости. В стандартной ситуации при нарушении фаз газораспределения на моторе DOHS:

• гнутся клапана;
• повреждаются днища поршней;
• появляются мелкие задиры на цилиндрах.

В самых худших вариантах происходит обрыв тарелок клапанов, куски металла разлетаются по всем цилиндрам, страдают седла головки блока. Здесь уже приходится растачивать блок, менять ГБЦ, по сути, проводить полный капремонт.

Обрыв ремня газораспределительного механизма Daewoo Nexia

На автомобилях Дэу Нексия устанавливаются как 8-ми, так и 16-клапанные двигатели, на моторах A15SMS (8-кл.) и G15MF более раннего выпуска загиба клапанов не происходит ни при каких обстоятельствах, поэтому владельцы этих машин могут быть спокойны. За состоянием ремня ГРМ ДВС F16D3 (16-кл.), а также двигателя A15MF нужно следить пристально, на этих движках клапана сталкиваются с поршнями, о последствиях такой «неприятности» уже сказано выше.

Газораспределительный механизм автомобилей Renault

На таких популярных автомобилях Рено, как Логан, в основном устанавливаются бензиновые моторы 1,4 и 1,6 L, это модели:

• K7J SOHC;
• K7M SOHC;
• K4M DOHC.

К сожалению, при нарушении фаз ГРМ клапана задевают по поршням на всех ДВС, французские разработчики не предусмотрели специальных выемок на днищах поршней. Замену ремня газораспределительного механизма Renault Logan рекомендуется производить через каждые 60 тыс. км пробега, чтобы избежать возможных неприятностей, не стоит дожидаться указанного срока, лучше выполнить работу немного раньше, допустим, после прохождения 50 т. км. При диагностике нужно обращать внимание не только на ремень, но и на натяжной ролик, нередко он является причиной поломки. Если ролик заклинит, ремешок моментально нагреется и от высокой температуры лопнет.

Загиб клапанов на автомобилях Лада

Переднеприводные машины ВАЗ выпускаются с 1985 года, первой моделью стала ВАЗ-2108. На автомобилях сначала устанавливались восьмиклапанные движки 1,1 и 1,3 L, и хотя днища поршней не были ровными, обрыв ремня ГРМ не сулил ничего хорошего, загиб клапанов происходил неизбежно. Позднее «восьмерки» и «девятки» получили полуторалитровый ДВС ВАЗ-21083, здесь за газораспределительный механизм автовладельцы могли быть спокойны: если обрывался ремень, производилась лишь замена его и натяжного ролика, и машина опять могла эксплуатироваться.

Также не доставляет больших проблем обрыв ремня на моторах SOHC ВАЗ-11183, что нельзя сказать про более усовершенствованную версию 87-сильного ДВС 11186.

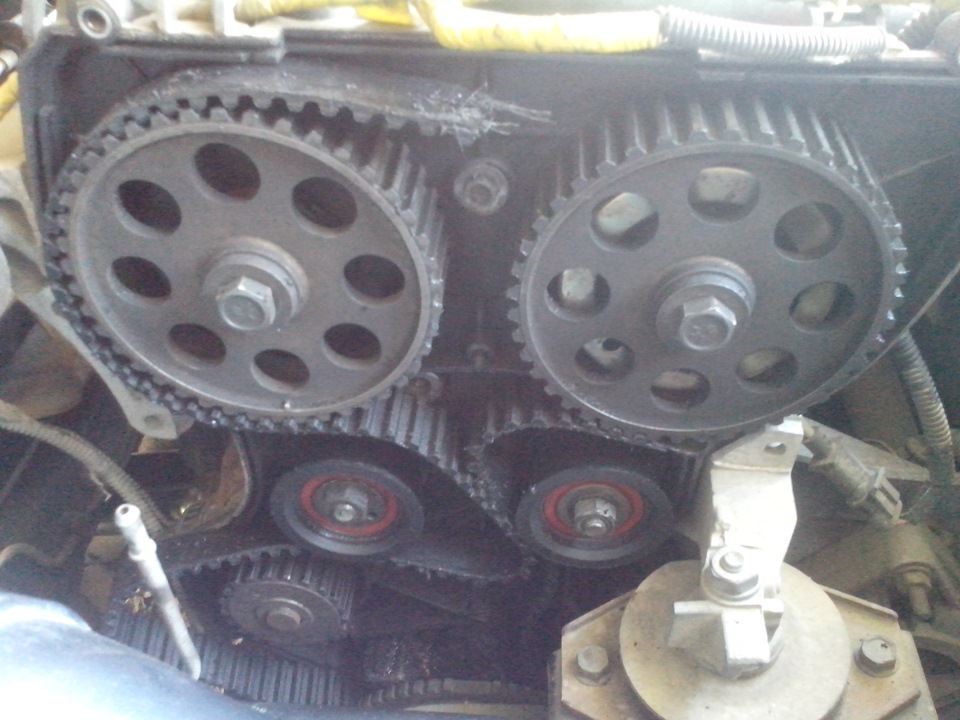

Первые двигатели DOHC производства АвтоВАЗ появились в 2001 году, полуторалитровый движок получил распределенный впрыск топлива. Хотя мотор выгодно отличался от всех предшественников высокими динамическими характеристиками и повышенной мощностью, у него был один очень большой недостаток – загиб клапанов при обрыве ремня газораспределительного механизма. Позже (в 2004 году) конструкторы исправили этот недочет, на следующей модели ДВС 21124 1,6 L в поршнях уже были проточки, позволяющие клапанам не задевать поршни.

Движок 21126, явившийся следующей разработкой «16-клапанников», словно «забыл» все заслуги предшественника, он снова стал «опасным». Есть непроверенные сведения, что с 2013 года модель была усовершенствована, но вряд ли стоит дожидаться «встречи» клапанов с поршнями, чтобы проверить эту информацию. Еще можно не бояться за двигатель 1,8 L 21128, на всех остальных моторах DOHC вазовского производства не стоит доводить ремень ГРМ и ролики до критического состояния – это может запросто закончится крупным ремонтом.

Как избежать загиба клапанов

Чтобы с движком проблем было меньше, следует своевременно проводить техобслуживание, с необходимой периодичностью производить замену деталей ГРМ. Хотя даже бережное отношение и уход за автомобилем Лада не гарантирует, что обрыва ремня не произойдет – качество запчастей ВАЗ пока еще не на высоком уровне. Есть несколько способов, которые позволяют избежать загибания клапанов:

• установить поршни с более глубокими проточками (называются «безвтыковые»), они продаются в магазинах;
• добавить дополнительную прокладку головки блока;
• усовершенствовать «родные» поршни – увеличить на них проточки под клапана.

Второй способ из перечисленных вряд ли целесообразен, так как после добавления прокладки мотор будет дефорсирован, упадет мощность. Старые поршни растачивать – дело сомнительное, сколько они еще прослужат, неизвестно, да и от токаря требуются очень высокая квалификация. Самый лучший вариант – установить новые «безвтыковые» поршни, и лучше, если эта операция будет проведена во время капитального ремонта.

Статьи по теме:

5 Признаки неисправного ремня ГРМ и стоимость замены (не рвите!)

Последнее обновление 30 ноября 2020 г.

Ремень ГРМ расположен перед двигателем вашего автомобиля. Он изготовлен из прочного резинового материала, в который входят шнуры, армированные нейлоном. Таким образом можно продлить срок службы ремня ГРМ.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Пока ремень ГРМ движется внутри двигателя, он подвергается большим нагрузкам и по этой причине имеет тенденцию быстро изнашиваться.В результате вам придется заменять ремень ГРМ на регулярной основе, определяемой производителем автомобиля.

Если вы позволите своему ремню ГРМ износиться и не замените его, вы можете серьезно повредить двигатель.

Как работает ремень ГРМ

Ремень ГРМ соединяет распределительный вал с коленчатым валом, который управляет поршнями двигателя. Что касается распределительного вала, то он отвечает за открытие и закрытие клапанов.

В целом, ремень ГРМ обеспечивает максимальную работу двигателя, контролируя синхронизацию коленчатого и распределительного валов.

Признаки неисправного ремня ГРМ

Если у вас плохой или изношенный ремень ГРМ, могут возникнуть следующие симптомы. При появлении одного или нескольких из этих симптомов попросите сертифицированного автомеханика или механика осмотреть ремень ГРМ, а затем при необходимости заменить его.

# 1 — Неровная работа двигателя на холостом ходу

На зубчатых ремнях есть зубья, которые зажимают шестерни, когда они вращают различные детали и компоненты двигателя. Если эти зубья когда-нибудь начнут выпадать или станут хрупкими, ремень ГРМ начнет соскальзывать с шестерен.

Как только это произойдет, зубья упадут прямо на шестерни и вызовут толчок в двигателе. Хуже всего то, что двигатель начнет глохнуть из-за того, что распредвал не работает.

# 2 — пропуски зажигания в двигателе

Скорострельность двигателя может быть снижена из-за износа ремня ГРМ. Если ремень ГРМ соскользнет с шестерен и упадет на распределительный вал, один из цилиндров откроется и закроется слишком быстро.

Если это произойдет, может произойти пропуск зажигания в двигателе, что означает, что ремень необходимо немедленно заменить.Если в ближайшее время не заменить ремень, двигатель может выйти из строя.

№ 3 — Дым от двигателя

Если на улице зима и холодно, может быть трудно сказать, действительно ли огромное количество дыма, исходящего из выхлопной трубы, является безвредным паром или водяным паром. Но если вы видите слишком много дыма, который выглядит необычно даже зимой, возможно, это связано с проблемой ремня ГРМ.

В верхней части каждого цилиндра есть два отверстия, которые отвечают за выпуск выхлопных газов и впуск воздуха.Открытие и закрытие этих отверстий синхронизируется с движением цилиндров и вращением распределительного вала.

Если у вас изношенный ремень ГРМ, он станет несинхронизированным, а это означает, что выхлоп будет выпущен, а воздух будет впускаться в неподходящее время. В результате из вашей выхлопной системы будет выходить много дыма.

# 4 — Падение давления масла

Ремень ГРМ вращает шестерни распределительного вала. Если синхронизация ремня оборвана, он может проскочить и отломить части распределительного вала.Некоторые из этих деталей могут упасть в масляный поддон автомобиля, что приведет к падению давления масла в нижней части двигателя.

Это приведет к полному отказу двигателя. Единственный способ оправиться от этого — восстановить весь двигатель.

№ 5 — Поршни или клапаны сломаны

Худший симптом, который вы можете испытать, — это обрыв или полный разрыв ремня ГРМ. В этом случае коленчатый вал будет вращаться сам по себе и не будет синхронизироваться с движением распределительного вала.

Как только это произойдет, поршень войдет в контакт с клапанами при их открытии. Это может привести к изгибу клапанов или повреждению поршня.

Если вы хотите предотвратить дальнейшее повреждение двигателя, немедленно выключите двигатель, как только вы почувствуете этот симптом, и есть шанс избежать серьезного повреждения двигателя.

Средняя стоимость замены ремня ГРМ

Стоимость замены ремня ГРМ зависит от количества рабочих часов, затраченных на замену.В конце концов, с некоторыми автомобилями намного сложнее получить доступ к некоторым компонентам, таким как ремень ГРМ.

Для экономичных автомобилей с небольшими двигателями работа должна быть дешевле, потому что их легче разбирать. Но если вы едете на внедорожнике или грузовике, у них более мощные двигатели, а это значит, что вы будете платить больше денег.

Средняя стоимость замены ремня ГРМ будет составлять от 300 до 500 долларов в сумме (больше для больших автомобилей, грузовиков и внедорожников). Сам ремень ГРМ обычно стоит менее 50 долларов, но большая часть работы с ремнем ГРМ уходит на оплату труда.

Стоимость рабочей силы составит от 250 до 450 долларов и более. Скорее всего, к этим ценам будут добавлены налоги и сборы.

ПРИМЕЧАНИЕ: Часто рекомендуется заменять водяной насос в то же время, когда он находится там, поскольку он находится в том же месте. Новый водяной насос может стоить немного дороже, но вы сэкономите много денег на трудозатратах, если сделаете это позже.

Читайте также: Средняя стоимость замены рулевой колонки

Когда следует заменять ремень привода ГРМ?

Ремень ГРМ — одна из тех вещей, которые необходимо заменить в соответствии с графиком производителя автомобилей.Чаще всего это будет между каждыми 75000 и 100000 миль . Точное расписание для вашего автомобиля см. В руководстве по эксплуатации.

Замена ремня ГРМ — не из тех вещей, которые можно откладывать на неопределенный срок. В конце концов, ремень порвется, и вы можете получить повреждения двигателя на тысячи долларов. Это просто не стоит риска.

Процесс замены ремня ГРМ

Если у вас нет большого опыта в ремонте автомобилей, замена ремня ГРМ — непростая работа, сделанная своими руками, и ее должен выполнять профессионал.

Механику необходимо получить доступ к крышке привода ГРМ двигателя, сняв различные аксессуары. После снятия крышки механик проанализирует ремень ГРМ и его шкивы, чтобы увидеть, что требует замены.

На этом этапе он приступит к снятию ремня ГРМ и замене его на новый. Скорее всего, они заменят шкивы, натяжители и водяной насос, если сочтут это важным.

Как только все новые детали будут установлены, он вернет крышку привода ГРМ и все остальные детали, которые были сняты.Теперь, когда все это собрано, его можно протестировать при запуске двигателя.

Двигатель работает должным образом? Правильно ли работает двигатель? Если ответ на оба эти вопроса утвердительный, значит, вы в хорошей форме. Платите механику, и тогда все готово.

Что происходит при обрыве ремня ГРМ?

Есть часть машины, на которую вы можете не обращать внимания, но она может испортить вашу машину, если она сломается. Это ремень ГРМ. Многие старые модели автомобилей используют ремень ГРМ, в то время как новые модели автомобилей используют цепь ГРМ.Давайте узнаем , что происходит при обрыве ремня ГРМ !

Есть часть автомобиля, на которую вы можете не обращать внимания, но она может испортить вашу машину, если сломается

Что такое ремень привода ГРМ

Прежде чем узнать, что происходит при обрыве ремня ГРМ, давайте выясним, что такое ремень ГРМ.

Согласно Википедии, ремень ГРМ или цепь ГРМ является частью двигателя внутреннего сгорания, который синхронизирует вращение коленчатого вала и распределительного вала (ов), так что клапаны двигателя открываются и закрываются в нужное время во время впуска и выпуска каждого цилиндра. удары.В двигателе с натягом ремень или цепь ГРМ также важны для предотвращения удара поршня по клапанам. Ремень ГРМ обычно представляет собой зубчатый ремень — приводной ремень с зубьями на внутренней поверхности.

Ремень ГРМ или цепь ГРМ — это часть двигателя внутреннего сгорания, которая синхронизирует вращение коленчатого вала и распределительного вала (ов)

Для правильной работы ремень ГРМ должен находиться под определенным натяжением, которое контролируется натяжителем ремня ГРМ. Ремень в течение многих лет изготавливали из очень прочной резины — особенно в большинстве старых двигателей начала 1990-х годов.Но в новых моделях автомобилей вместо зубчатых ремней используются цепи ГРМ.

Есть ли в вашем автомобиле ремень ГРМ?

Как мы уже упоминали выше, если у вас старая машина, может быть, до 90-х годов и ниже, безусловно, ваша машина имеет ремень ГРМ в качестве резины. Некоторые производители новых автомобилей все еще используют ремни ГРМ в своих двигателях. Кроме того, новые модели автомобилей перешли на металлические цепи ГРМ, которые теоретически прослужат долго. Вы можете Google проверить, есть ли в вашей машине ремень ГРМ. Для вас важно поддерживать ремень ГРМ по графику, чтобы избежать серьезных повреждений вашего автомобиля.

Новые модели автомобилей перешли на металлические цепи привода ГРМ, которые теоретически прослужат долго.

Что происходит при обрыве ремня ГРМ?

Вы уже знаете, что такое ремень ГРМ, и узнаете, как проверить, есть ли в вашей машине ремень ГРМ. Теперь давайте рассмотрим, что происходит, когда ремень ГРМ обрывается.

Если ремень привода ГРМ щелкает , существуют два сценария, которые будут зависеть от типа используемой конфигурации синхронизации двигателя.

Если ваш автомобиль представляет собой интерференционный двигатель, ему необходим ремень привода ГРМ, чтобы клапаны и поршни внутри вашего двигателя не врезались друг в друга на высокой скорости.Таким образом, отказ ремня ГРМ во время движения приводит к тому, что соответствующие части разлетаются на куски. Он действительно повреждает не только отдельные компоненты, такие как сломанные или изогнутые клапаны, поврежденные поршни или даже головку или блок цилиндров.

Если в вашем автомобиле двигатель без помех, что произойдет, если мой ремень ГРМ оборвется во время движения ? Поскольку ваш автомобиль не является двигателем, создающим помехи, поршни и клапаны размещаются отдельно.Следовательно, у обрыв ремня ГРМ при движении не нанесет им такого повреждения. Вам нужно отвести машину в гараж, а все остальное сделают мастера. Они заменят новый ремень ГРМ для вашего автомобиля.

При замене ремня ГРМ с трещиной важно

Как заменить ремень ГРМ

Перед установкой нового ремня ГРМ стоит задать себе следующие вопросы:

1. Это обычная процедура обслуживания или старый ремень ГРМ сломан?
2. Если старый ремень оборван, исправен ли двигатель?
3. Вы ранее устанавливали ремень ГРМ на этот двигатель?
4. У вас есть актуальные инструкции по установке и характеристики натяжения из руководства по обслуживанию производителя транспортного средства?
5. У вас есть необходимые инструменты?

Ваши ответы на эти вопросы очень важны.Если старый ремень был порван, возможно, двигатель получил повреждение, которое необходимо отремонтировать перед установкой нового ремня.

Умная упаковка, которая поможет вам хорошо работать

Замена ремня ГРМ — сложная работа, которую невозможно выполнить без использования специальных инструментов, которые могут варьироваться от приложения к приложению. На нашей упаковке вы найдете ссылку на необходимые инструменты, необходимые для правильной установки ремня ГРМ. Спросите своего поставщика об ассортименте профессиональных инструментов Gates.

Как профессионал вы знаете, что процедура установки ремня газораспределительного механизма не одинакова на каждом двигателе. По этой причине мы предлагаем инструкции для конкретных двигателей внутри большинства наших коробок.

Для некоторых сложных приводов или повторяющихся проблем мы предлагаем технические бюллетени. В наших коробках для ремня ГРМ также указано, доступен ли бюллетень. Вы можете прочитать или загрузить все наши технические бюллетени здесь.

В большинстве случаев, помимо замены изношенного ремня газораспределительного механизма, необходимо заменить все остальные металлические компоненты.Полный комплект ремня ГРМ предлагает решение. Более эффективно заменить натяжитель, натяжные ролики и даже водяной насос, когда двигатель уже демонтирован. В нашем онлайн-каталоге можно найти подходящий комплект ремня ГРМ или комплект ремня ГРМ с водяным насосом для вашего применения.

Ниже приводится общая пошаговая процедура установки ремня ГРМ. Обратите внимание, что это общие рекомендации. Внимательно ознакомьтесь с инструкциями производителя транспортного средства или инструкциями по конкретному двигателю внутри коробки.

Как установить ремень ГРМ за 8 простых шагов

ШАГ 1

• Убедитесь, что установочные метки правильно выровнены
• Указатель коленвала в ВМТ
• Ротор распределителя совмещен с установочной меткой на корпусе распределителя
• Указатель синхронизации шкива распределительного вала совмещен с меткой на блоке цилиндров

ШАГ 2

Наденьте новый ремень на шкивы, но будьте осторожны, не прикладывайте к нему силу.Никогда не переустанавливайте использованный ремень ГРМ, поскольку значения натяжения рассчитываются для новых ремней.

ШАГ 3

Медленно ослабьте регулировочный болт натяжителя, чтобы он мог повернуться к ремню. Будьте осторожны, чтобы ослабить натяжитель на месте. Не допускайте ударов по ремню. Убедитесь, что пружина натяжителя включена правильно.
Если подпружиненный натяжитель отсутствует, натяните ремень в соответствии с рекомендациями производителя транспортного средства.

ШАГ 4

Проверните коленчатый вал (в направлении нормального вращения) не менее чем на два полных оборота, чтобы устранить провисание ремня и позволить зубцам ремня идеально войти в канавки шкива.

ШАГ 5

Ослабьте натяжитель и повторно натяните ремень в соответствии с рекомендациями производителя транспортного средства. Если привод имеет фиксированный натяжитель, проверьте натяжение с помощью звукового тестера натяжения Gates STT-1. Затяните регулировочные и шарнирные болты натяжителя до рекомендованного производителем значения момента затяжки.
