Мы уже привыкли к тому, что машины со временем становятся всё умнее и умнее. И если раньше непонятные «инжехтор с компухтером» вызывали опасения (карбюратор казался как-то надёжнее, а небольшое количество изоленты и алюминиевой проволоки могло спасти от многих неприятностей на дороге), то потом к наличию ЭБУ привыкли и стали ему полностью доверять. Мол, блок сам знает, сколько там надо дунуть и плюнуть, чтобы машина поехала. Знать-то знает, но некоторыми вещами он управлять всё-таки не умеет. Например, давлением топлива в рампе. И для контроля этого параметра на моторах с распределённым впрыском до сих пор используют довольно примитивное, но очень нужное устройство – регулятор давления топлива, или РДТ.





Тут добавим, тут убавим


Итак, для чего нужен этот регулятор? Вот для этого и нужен: регулировать давление в топливной рампе (а значит, и в форсунках). Причина такой необходимости очевидна. В различных режимах работы мотора (под разной нагрузкой и с разными оборотами) количество потребляемого топлива тоже разное. И если воздухом заведует дроссельная заслонка, то регулировать подачу бензина немного сложнее. Можно, конечно, менять время работы форсунок, но этого недостаточно – нужно менять и давление в них. Иначе не получится придерживаться пропорций стехиометрической смеси 14.7:1. На холостых оборотах давление должно быть ниже, на высоких, когда расход топливо-воздушной смеси выше, и давление должно быть больше. Как это устроить, если давление, которое создаёт бензонасос, всегда одинаковое?

Начать нужно с того, что бензонасос – парень мощный, и потенциал у него намного выше, чем кажется. Новый бензонасос создаёт давление заметно выше требуемого. Оно и понятно: со временем будут забиваться фильтры (а в некоторых насосах стоит несменный фильтр), могут загрязняться и форсунки, и топливная магистраль. Поэтому изначально насос качает давление больше, чем требуется. Избыток этого давления совершенно не страшен: можно сделать клапан, который сбрасывал бы излишки давления в какую-нибудь обратную магистраль, откуда это избыточное топливо возвращалось бы в бак. Вроде тут всё просто, и такой простенький клапан и мог бы стать регулятором давления, но остаётся нерешённым очень важный вопрос с регулировкой давления в зависимости от оборотов. А где можно взять давление, которое сообщало бы такому клапану об оборотах мотора? Разумеется, во впускном коллекторе, разрежение в котором тем больше, чем ниже обороты. Вот эту зависимость и можно использовать в регуляторе давления. И в итоге получилась очень изящная конструкция, которая по своей сути является мембранным клапаном. Но если с одной стороны на мембрану давит топливо (что вполне логично), то с другой кроме пружины есть ещё одно усилие – вакуум впускного коллектора. Именно поэтому к регулятору давления подходят не только топливные трубки, но и вакуумная трубка из коллектора. И работает эта система следующим образом.

На низких оборотах сильное разрежение растягивает пружину, мембрана под действием давления бензина легко прогибается, запорный клапан приоткрывается и позволяет бензину спокойно течь в обратную магистраль. Как только обороты начинают подниматься, разрежение в коллекторе становится слабее, и вакуум уже не может эффективно мешать пружине нажать на мембранку. Топливу требуется большее давление, чтобы преодолеть сопротивление пружины и открыть запорный клапан. А значит, его становится больше. В обратку уходит меньше бензина, а в форсунки – больше. Таким образом регулятор поддерживается приблизительно постоянное давление топлива в рампе. Понятно, что абсолютно точно он этого сделать не может (точность механического устройства в любом случае меньше, чем того хочет блок управления двигателем), но этого вполне достаточно, чтобы ЭБУ мог регулировать топливную коррекцию в не слишком широких рамках. Ну а регулятор давления топлива благодаря своей незамысловатой конструкции получил «свойское» название «перепускной», или «обратный» клапан. На самом деле, конечно, это не просто клапан, а довольно хитрый: управляемый вакуумом во впускном коллекторе.

Что может пойти не так?

Несмотря на то, что устроен РДТ не слишком сложно, он иногда может чудить. Чаще всего проблема с ним одна: если регулярно заправлять машину из лужи на бензоколонке, он забьётся всякой дрянью, которой в нормальном бензине быть не должно. Правда, в этом случае с большей вероятностью пострадают более нежные форсунки, но и регулятор имеет право взбунтоваться и, например, закиснуть. Кроме того, на некоторых регуляторах есть свой маленький фильтр-сеточка, которая со временем тоже забивается отложениями. В результате РДТ начинает либо работать недостаточно точно, либо перестаёт работать вовсе. Чем это чревато?

Разумеется, чревато это нарушением состава топливной смеси, которая может стать или слишком богатой на холостых оборотах, или бедной – на высоких. Симптомы неисправности очень разнообразны: тут могут быть и чёрный выхлоп из трубы, и снижение тяги (и, соответственно, динамики), и перегрев до калильного зажигания… В общем, последствий очень много, и заподозрить во всём этом безобразии регулятор давления получается не у всех.

Конечно, ЭБУ старается ситуацию исправить. По сигналу управляющего лямбда-датчика блок видит, что со смесью происходит что-то не то. Например, в ней оказывается слишком много кислорода, что говорит о нехватке бензина. ЭБУ пытается увеличить время впрыска форсунок, но увы: сколь долго бы форсунки ни пытались впрыскивать бензин, впрыскивать им нечего – попросту не хватает давления. Иногда на этом этапе под подозрение попадает топливный насос: мол, он не справляется со своими задачами. И действительно: если в этот момент к рампе подключить манометр, может показаться, что барахлит насос – давление будет низким. Но откуда ему там взяться нормальному, если заклинивший РДТ решил всё, что может, перепускать сразу в обратную магистраль?

Ещё один характерный симптом заклинившего в открытом положении клапана – плохой пуск мотора после стоянки. Исправный регулятор позволяет достаточно долгое время сохранять в топливной магистрали высокое давление. Неисправный (застывший именно в открытом положении) РДТ делать этого не может, в результате чего форсунки успевают «надышаться» воздухом. Приходится дольше обычного крутить мотор стартером, чтобы из топливной рампы вышел весь воздух и там набралось давление бензина.

Если клапан заклинил в обратном положении (запертым), то одним из признаков этой неполадки будут залитые при пуске мотора свечи. В обратку излишки бензина уйти не могут, давление в рампе повышенное, и форсунки на холостых оборотах льют намного больше, чем того требуется.

Как видите, заподозрить в таких противоположных по своему характеру проблемах одну маленькую детальку сложно. Но, к счастью, её довольно легко проверить.

Так как степень открытия клапана зависит исключительно от разрежения в коллекторе, достаточно убрать этот единственный управляющий сигнал и посмотреть, как изменится характер работы мотора. Другими словами, будет достаточно запустить мотор и на холостых оборотах отсоединить от РДТ вакуумную трубку. Так как разрежения регулятор при этом видеть перестанет, он подумает, что обороты резко выросли, и ему ничего не останется, как максимально повысить давление. Это сразу же изменит характер работы мотора: сначала обороты повысятся, затем будут заметны признаки работы на богатой смеси – например, повышенная дымность. Если изменения есть, регулятор можно признать условно исправным. Если же никакой реакции на снятие трубки не последовало, он точно умер.

Абсолютно, а не условно исправным регулятор можно признать только после проверки давления топлива в рампе манометром. Если при изменении оборотов коленвала в широком диапазоне давление остаётся в норме, РДТ исправен, если нет – он не работает. Этот способ проверки точнее, но не у всех дома есть подходящий манометр, а в страдающей душе – желание его куда-то подключать. Так что для быстрой, но вполне достаточной на первом этапе диагностики подойдёт более простой первый  способ с отключением вакуумной трубки.

Что делать?

Теоретически ремонтировать регулятор давления топлива не принято – его просто меняют. Обычно он стоит не слишком дорого, а ресурс у него высокий, так что всегда было проще купить новый, быстренько его заменить и радоваться жизни ещё много десятков (обычно даже сотен) тысяч километров. Но если вы испытываете сложности с поиском запчастей или их стоимостью, то можно вспомнить, что регулятору может помочь хорошая чистка. Если она не поможет, то его придётся всё-таки менять.

Чистить его можно любым способом. Если у него забилась сеточка-фильтр, поможет какой-нибудь карбклинер. Если он совсем грязный, можно использовать и ультразвуковую ванну, и любые другие способы, но, к сожалению, шансов, что всё это ему поможет, не так уж и много. Возможно, у него уже износился сам клапан, а может быть, мембрана. Тут уже никакая чистка не спасет, а некоторых случаях она может добить РДТ окончательно. Например, если слишком агрессивная химия расквасит и без того полумёртвую мембрану. В общем, если с регулятором давления есть проблемы, лучше смириться с необходимостью покупки новой детали – это будет намного проще и надёжнее сомнительного ремонта.

практика



Новые статьи

Статьи / Интересно 5 причин покупать и не покупать BMW 1 series I E81/E82/E87/E88 Задний привод, отточенная управляемость, прекрасная эргономика, море драйва и удовольствие за рулем… Кажется, что BMW 1 series предлагает все это в компактной упаковке и, что важно, за вполн. .. 507 2 1 18.09.2022

Статьи / Интересно Долгожданное прощание: почему погибла Lada Xray, но об этом никто не пожалел На прошлой неделе мы официально попрощались с Lada Xray: президент АВТОВАЗа Максим Соколов заявил, что модель никогда не вернется на конвейер. Это угадывалось еще весной, когда вслед за ост… 2743 5 1 16.09.2022

Статьи / Ралли Мой финиш – горизонт: как мы участвовали в гонке «Сила Сибири» Недавно мы рассказывали о том, как прокатились на Jeep Wrangler из Москвы в Томск, чтобы принять участие во внедорожном турнире «Сила Сибири». Разумеется, бороться за первое место мы планир… 473 0 1 16.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Полный привод, самый мощный мотор и силы в запасе: первый тест Chery Tiggo 8 PRO MAX Появление в российской линейке Chery модели Tiggo 8 PRO MAX можно назвать знаковым для бренда. Почему? Да хотя бы потому, что это первый с 2014 года полноприводный кроссовер Chery, приехавши… 17997 13 44 29.04.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть.

.. 9682 10 41 13.08.2022

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 9140 3 47 13.09.2022

Регулятор давления топлива уаз патриот » Драйв

Уаз Патриот (2020 год). Неисправности регулятора давления топлива

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

-двигатель работает неравномерно;
-на холостом ходу останавливается работа мотора;
-внезапно повышается или понижается частота вращения коленвала;
-плохо работает система охлаждения;
-мотор ощутимо теряет мощность;
-при нажатии на педаль газа частично или полностью отсутствует отклик;
-двигатель будто захлебываться;
-слабое ускорение машины при переключении передач;
-автотранспорт начинает часто двигаться рывками;
-происходит стремительный расход топлива.

-двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
-двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
-двигатель сам резко меняет обороты, особенно это заметно на холостом ходу: с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Как проверить регулятор давления топлива

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1) Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2) Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3) Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ

В рамках ремонта компонента нужно выполнить такие работы:

1) Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2) Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3) Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Установка нового устройства

1) Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2) После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3) Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Автомобили с дизельными моторами имеют в топливной системе обратный клапан несколько иной структуры. Его составными частями становятся соленоид и шток, который уперт в шарик для перекрытия обратной подачи. Таким способом мотор защищен от быстрого износа, так как снижены гидравлические колебания. Ремонт регулятора давления топлива на дизельном моторе осуществляется аналогично бензиновому, а его расположение – или так же в топливной рампе, или же на корпусе насоса.

Основные неисправности топливной системы УАЗ Патриот чаще всего связаны с фильтром тонкой очистки и с инжекторной системой распределенного впрыска, которая в отличие от старотипных карбюраторов более чувствительна к посторонним включениям и качеству горючего. На инжекторных моторах нет крана переключения между баками, поэтому неполадки в работе, связанные с переключением подачи топлива, не возникают.

Через форсунки впрыск топлива в инжекторном двигателе осуществляется непосредственно в каждый цилиндр, что позволяет снизить токсичность отработанных газов на выходе. Т.к. система впрыска выполняет еще и функцию очистки горючего, то большинство неисправностей связаны с засорением фильтров грубой и тонкой очистки УАЗ Патриот. В этом случае автомобиль «не реагирует» на ускорения и даже при повышенных оборотах не выдает ожидаемой тяги. Фильтры необходимо планово менять, в т.ч. и воздушный. Фильтр тонкой очистки заменяется на каждые 20 тыс. км пробега.

Похожие «симптомы» могут и при разгерметизации, что также является серьезной угрозой безопасности. Разгерметизация топливной системы – это чаще всего следствие постоянного использования некачественного топлива и механических повреждений, ослабления соединений. В итоге УАЗ Патриот невозможно завести или двигатель не держит холостые обороты. В этом случае будет чувствоваться сильный запах бензина в салоне и неисправность легко диагностировать по подтекам горючего возле топливных элементов.

Присутствие грязи в топливных баках, засорение фильтра бензонасоса или фильтра тонкой очистки УАЗ Патриот моментально сказываются на динамике авто при повышении нагрузок. Такие же признаки «недомогания» силового агрегата УАЗ Патриот может вызывать вода в топливе, особенно в период воздействия низких температур. В любом случае топливо сливается и заменяется фильтр тонкой очистки горючего.

Проблемы с погружным электробензонасосом могут свидетельствовать как об элементарном нарушении контактов с бортовой электросистемой, так и о неполадках самого насоса. В первую очередь стоит промыть насос УАЗ Патриот, а потом уже принимать решение – снимать его или нет. Эксплуатационный ресурс электробензонасоса – 80 тыс. км.

Если потребление горючего резко возрастает, то это, скорее всего, связано с так называемым старением датчиков кислорода в потоке отработанных газов. Чтобы точно определить «вину» датчика, достаточно прогреть двигатель и если после пары минут на холостом ходу блок управления не реагирует и неисправный лямбда-зонд подает сигнал блоку управления о переобогащенной смеси, то на приборной панели выведется ошибка и двигатель заглохнет.

Неисправность датчика положения коленчатого вала – это тот случай, когда контролирующее устройство становится причиной полного отказа двигателя, т.к. завести его с такой неполадкой очень сложно. При выходе из строя ДПКВ возникает детонация, провалы на холостом ходу двигателя, перерасход топлива и силовой агрегат не реагирует на запуск.

Дымный выхлоп и повышенный расход топлива свидетельствуют о повышенном давлении топлива (более 300 кПа). Решить проблему можно продувкой сливных топливопроводов, прочисткой струйного насоса и заменой фильтра тонкой очистки УАЗ Патриот . Если это не помогло, то придется заменить электробензонасос и регулятор давления. Низкое давление топлива можно определить по появлению провалов при разгоне, рывкам, неадекватно низкой приемистости мотора. В первую очередь необходимо удостовериться, что нет пережатий сливной магистрали и препятствий в сообщении баков, а потом уже принимать решение о замене электронасоса.

Замена регулятора давления топлива UAZ Патриот в Москве — адреса, телефоны автосервисов и автослесарей, отзывы клиентов, рейтинги компаний, ответы на задаваемые вопросы, фото и видео презентации автомастерских.

Замена регулятора давления топлива УАЗ Патриот в автомастерских города Москва

18 компании по ремонту автомобилей

Новые отзывы об автосервисах (замена регулятора давления топлива уаз patriot) в Москве

Отличный сервис- спецы все русские, цены очень адекватные, я доволен.

Был 8 ноября 2020 г, требовалась диагностика лонжерона, проверили быстро, нашли небольшую ржавчину, зачистили шкуркой, обработали преобразователем покрыли антикором и сверху покрасили в цвет кузова, качество отличное, цена прия.

Наплевательское отношение к клиентам, вообщем это больше проблема администрации нежели мастеров. Вообщем будьте готовы к хамству

Не умеют обслуживать то что заявлено здесь

Свежие вопросы автомастерским (замена регулятора давления топлива уаз patriot) в Москве

Возможно ли отремонтировать компрессор кондиционера на Renault Latitude,
машина не на ходу, если вам привести сам компрессор? не работает
эл. часть

Здравствуйте. Скажите пожалуйста, сколько будет стоить установка рейлингов на Додж Гранд Караван 2008 3, 3 бензин. Рейлинги в комплекте куплю.

Добрый день! На сайте сервисавто указано, что вы занимаетесь перетяжкой торпед. Подскажите, сколько стоит перетянуть торпеду на Infiniti fx35 и сколько займет по времени?

Добрый день!
Сколько будет стоить перетяжка торпеды на Infiniti fx35? На сайте сервисавто указано, что вы этим тоже занимаетесь.

диагностика, неисправности, замена, полезные советы. Как заменить регулятор давления то

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо , выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

Схема расположения регулятора давления топлива в системе

  • впускная – канал подачи из топливного бака в систему питания;
  • обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

  • сложность конструкции и необходимость установки дополнительного трубопровода;
  • нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Рекомендуем: Как заменить моторчик печки ВАЗ-2114 своими руками

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Процесс ремонта

Замена регулятора давления топлива производится по следующей схеме:

  1. Сбрасывается давление в системе питания ДВС.
  2. С регулятора давления топлива аккуратно снимается вакуумный шланг и отворачивается гайка, которой закреплена трубка для слива горючего.
  3. Выворачиваются болты, предназначенные для крепления узла.
  4. Снимается регулятор с трубки подачи топлива. При этом нужно следить, чтобы уплотнительное кольцо осталось на нём.
  5. Установить новую деталь, проделав вышеперечисленную последовательность действий, только в обратной последовательности.

Своевременная диагностика проблем с регулятором давления топлива и правильная его замена позволят предотвратить более серьёзные поломки двигателя, связанные с неправильной подачей горючего.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

  • неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
  • наблюдается уменьшение чувствительности мотора;
  • наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
  • повышается уровень вредность (наличие СН и СО) выхлопных газов;
  • повышается расход топлива;
  • наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как проверить РДТ своими руками. Совет профи

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

  • найти в подкапотном пространстве шланг обратной подачи топлива;
  • запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
  • с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
  • в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Рекомендуем: Замена сальника коленвала lada 2107 (ваз 2107)

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

  • механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
  • мультиметром;
  • манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

  • Завести двигатель.
  • Запомнить характер его работы (неисправный датчик дает троение мотору).
  • Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

  • Снять с датчика колодку.
  • Перевести мультиметр в режим измерения напряжения.
  • Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Рекомендуем: Замена противотуманки на Lada Priora (ваз приора)

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Как работает регулятор топлива.

Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой. Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление. В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Рекомендуем: Как действуют присадки для снижения шума в коробке?

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

  1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
  2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
  3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Устройство и принцип работы РДТ

РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.

Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.

Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.

Как проверить регулятор давления топлива на инжекторе — АвтоЮрист

Неисправен регулятор давления топлива: симптомы

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Читайте в этой статье

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0. 3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Признаки неисправности регулятора давления топлива

Одним из многочисленных компонентов топливной системы авто, является регулятор давления топлива (РДТ). Этот маленький но очень важный элемент обеспечивает подачу горючего со стабильным давлением, необходимым для максимально эффективной работы двигателя. О том, какими могут быть признаки неисправности регулятора давления топлива, и что вообще из себя представляет это устройство, мы сейчас и поговорим.

Как работает регулятор давления топлива

Внутреннее устройство регулятора давления топлива: 1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — мембрана; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор давления топлива представляет собой мембранный клапан, который в системах с рециркуляцией горючего, устанавливается на топливной рампе. Ну а в системах, где такая рециркуляция не предусмотрена, РДТ размещается непосредственно в топливном баке.

С одной стороны на регулятор давления топлива воздействует специальная пружина, а так же давление во впускном коллекторе. С другой же стороны его поддавливает подаваемое насосом топливо. Когда давление топлива начинает превышать давление пружины и давление воздействующее на клапан из впускного коллектора, мембранный клапан открывается, впуская нужное количество горючего, ну а как только давление подаваемого топлива снижается, мембрана регулятора давления, закрывается.

В упрощенном виде, выглядит все это следующим образом. Есть две камеры, в одну нагнетается топливо, а в другой располагается пружина. Камеры перекрывает мембрана, которая и открывается при значениях давления, превышающих воздействие пружины. Следует так же сказать, что в моделях автомобилей последних лет, такого регулятора может и не быть. Его функции выполняет специальный электронный датчик, который измеряет напряжение в электронасосе, подающем топливо. Такое решение позволяет наиболее оптимально удерживать нужное давление и регулировать подачу топлива, непосредственно управляя насосом. Но, хотя такая система более точная, тем не менее, часто именно механический РДТ, гораздо надежнее и служит намного дольше, чем электронный датчик, подверженный различным негативным воздействиям.

Признаки неисправности РДТ

Регулятор давления топлива для ВАЗ 2110

Каким бы надежным ни был механический РДТ со временем и его детали изнашиваются и возникают сбои и неполадки в работе данного узла. И сейчас мы рассмотрим основные симптомы таких неполадок.

  • увеличение расхода топлива;
  • падение мощности двигателя;
  • нестабильная работа мотора в режиме холостых оборотов;
  • рывки и провалы при ускорении и переключении передач;
  • неадекватная реакция машины на нажатие педали акселератора;

Рассмотрим причины основных неполадок РДТ. В первую очередь следует проверить состояние пружины. Со временем она может терять свою упругость, и как следствие, клапан открывается раньше чем нужно. В результате чего, топливо возвращается в бак в больших, чем нужно количествах. Давление в системе падает, и мотор теряет мощность. В таком случае, пружину следует заменить, если конструкция регулятора, это позволяет.

Иногда, особенно при работе с отечественным топливом, мембрана попросту засоряется и не может закрыться полностью или частично. Это опять-таки приводит к снижению давления топлива в системе и всем вытекающим из этого последствиям. В таких ситуациях, опять же если позволяет конструкция РДТ, можно произвести чистку. Но не всегда ремонт помогает, так как износ клапана и его частей, может стать причиной того, что даже после устранения поломки, регулятор не выполняет своих функций в полном объеме.

Реже, но все-таки случаются ситуации, когда регулятор давления топлива просто заклинивает. Мотор в этом случае вообще глохнет, а горючее начинает течь изо всех возможных и невозможных отверстий. Ремонт в подобных случаях, дело малоперспективное и забитый регулятор, проще заменить. Но чтобы регулятор давления топлива засорился до полной непроходимости, топливо должно быть уж совсем никаким, поскольку в системе имеется топливный фильтр, который призван очищать горючее, и раз он так серьезно не справляется, заправочную станцию лучше поменять.

Возможен вариант, когда клапан регулятора давления топлива, забивается частично и начинает работать рывками. Вот эти-то рывки передаются на работу мотора и прекрасно ощущаются водителем, а то и пассажирами автомобиля. В этой ситуации, очистка РДТ имеет гораздо больше шансов вернуть его работоспособность на приемлемый уровень.

В общем-то, электронный регулятор давления топлива, менее восприимчив к качеству горючего и другим механическим факторам, оказывающим отрицательное воздействие на этот узел, но у него имеются и свои слабые места, и характерные уязвимости. С другой же стороны, если не лить в бак автомобиля откровенно плохое топливо, вовремя менять топливный фильтр и вообще заботиться о машине, то любой РДТ будет ходить очень долго.

Читайте также: Что такое регулятор холостого хода или РХХ .

Как проверить РДТ

Что касается проверки работоспособности регулятора давления топлива, то в современных автомобилях, оснащенных непосредственным впрыском топлива, такую диагностику можно осуществить исключительно при помощи манометра, подключенного между топливным шлангом и штуцером. Показания прибора сравниваются с эталонными показателями давления для данной модели авто и на основании этого сравнения, можно сделать вывод об исправности и работоспособности регулятора давления топлива.

Но выполнением такой диагностики, должен заниматься квалифицированный специалист, поскольку здесь хватает тонкостей и подводных камней. Собственно и принимать решение о ремонте или замене РДТ, так же может лишь опытный профессионал. Эффективность ремонта или замены регулятора давления топлива, так же контролируется при помощи манометра. Если же у вас установлен электронный блок контроля давления, то возможно он нуждается в калибровке или другой тонкой настройке. Но здесь уже одного манометра будет явно не достаточно, ибо, тонкая электроника автомобиля для своей настройки нуждается в специфическом оборудовании и столь же специальных навыках.

Читайте также: Признаки неисправности бензонасоса .

Видео о РДТ

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
  • двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
  • двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
  • с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

  1. подсоединяют манометр к топливной системе;
  2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Как проверить регулятор давления топлива на инжекторе

Очень важно, чтобы автомобиль радовал своего хозяина не только внешним видом, но и работой без поломок. Для этого необходимо правильно за ним ухаживать и заправлять только качественным топливом. Современные технологии дают возможность обезопасить авто от непредвиденных повреждений или предупредить их. Так, большинство автолюбителей используют специальный прибор, который регулирует давление топлива на выходе в форсунке при разном режиме работы двигателя.

Содержание:

Давление топлива, которое подаётся через форсунки и направляется во впускной коллектор, должно быть неизменным независимо от нагрузки. Регулятор, отвечающий за давление топлива автомобиля, должен правильно рассчитывать объём поступающего топлива в системах с его рециркуляцией. Это позволяет контролировать давление бензина внутри топливной рейки, а также давление внутри впускного коллектора. Данный прибор помогает поддерживать разницу давлений. Поддерживает он также и давление топлива на форсунке и воздуха во впускном коллекторе. Это необходимая вещь, если хотите контролировать правильный расход топлива и предотвратить выход автомобиля из строя. При правильном уходе за прибором и, если будете использовать хороший бензин, то регулятор прослужит вам долгое время. Не забывайте постоянно его проверять и настраивать.

Когда данный регулятор выходит из строя, то мотор автомобиля начинает терять мощность, а двигатель работает неравномерно. Дабы не допускать подобного, следует регулярно проверять регулятор давления. Это поможет вам избежать ряд неисправностей в автомобиле и сэкономит ваши средства на приобретении новых запчастей. Поэтому каждый должен знать, как работает регулятор давления топлива.

Принцип работы регулятора давления топлива

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.

Как ра бота ет рег улятор д авления топл ива

. Реж им работ ы РДТ

Нужно помнить , что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём

Признаки неисправности регулятора давления топлива

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

  • Неравномерная работа двигателя;
  • Остановка мотора на холостом ходу;
  • Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
  • Потеря мощности мотора;
  • Плохое ускорение автомобиля во время переключения передач;
  • Плохая реакция на педаль газ;
  • Захлёбывание авто при движении, частые рывки;
  • Резкое повышение расхода.

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Как проверить регулятор давления топлива

Вопросом о том, как проверить регулятор давления топливазадаются владельцы машин как с бензиновым, так и с дизельным двигателем. Данный узел устанавливается в топливную рампу тех и других моторов. В некоторых случаях их может быть два — для контура низкого и высокого давления. Конструктивно датчик давления топлива (или сокращенно ДДТ) состоит из двух частей — металлической мембраны и тензорезисторов, которые способны изменять свое электрическое напряжение. По сути, проверка регулятора давления топлива и сводится к тому, чтобы замерить выдаваемое им напряжение/сопротивление.

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

  • У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
  • У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

Признаки поломки датчика

К признакам неисправности относится:

  • Активация на приборной панели контрольной лампы Check Engine. При сканировании ошибок диагностическим прибором будут показаны одна или несколько ошибок с номерами P0190, P0191, P0192, P0193, P0194. Все они сигнализируют о проблемах в цепи управления датчика давления топлива.
  • Падение мощности двигателя. При этом машина теряет свои динамические характеристики (плохо разгоняется), не тянет, особенно, если она груженная. Причиной этого становится тот факт, что электронный блок управления при получении некорректной информации от датчика (или отсутствия сигнала от него) попросту подставляет стандартные количественные значения топлива и воздуха. Из-за этого и получается топливовоздушная смесь с неоптимальными параметрами.
  • Перерасход топлива. В зависимости от мощности двигателя это значение также меняется.
  • Машина плохо заводится как «на горячую», так и «на холодную».
  • При работе двигателя на высоких оборотах возможно возникновение так называемых «провалов», когда обороты резко изменяются, а машина не слушается педали акселератора.

Вообще, ездить на машине с неисправным регулятором давления топлива нежелательно. И выражает это не только в том, что машина потеряла свои динамические характеристики, но и в том, что топливный насос будет работать, что называется «на износ», поскольку он не может длительное время поддерживать значительное давление. А это естественным образом приводит к снижению его ресурса и возможному преждевременному выходу из строя.

Также имеет смысл проверить датчик давления топлива в дизельных двигателях в случае, если с помощью диагностического прибора была выявлена ошибка Р1181, сигнализирующая о том, что система не может обеспечить герметичность в топливной рампе. Одной из причин этого как раз может быть неисправный регулятор давления топлива.

Причины поломки датчика давления топлива

Причин выхода из строя датчика давления топлива на самом деле немного. Это либо повреждение внутренних частей датчика, либо его проводки. В первом случае это может быть механическое повреждение корпуса, его ржавление из-за механического повреждения или банальной старости. Также может повредить какой-либо электрический контакт внутри датчика. Как правило, ремонт его невозможен, и он подлежит замене.

Однако чаще повреждается не сам датчик, а его сигнальная проводка либо разъем для подключения (так называемая «фишка»). В некоторых случаях отмечается, что под воздействием вибрации перетираются провода, портится их изоляция, даже возможно возникновение короткого замыкания, из-за чего двигатель может заглохнуть прямо на ходу. В этом случае необходимо выполнить дополнительную диагностику и выполнить замену проводки и/или разъема, который одевается на датчик.

Что касается механического клапана регулировки давления топлива, то он может банально пропускать некоторое количество топлива, из-за чего в системе будет присутствовать низкое давление со всеми вытекающими последствиями, в частности, падением мощности двигателя, «подергиванием» машины и прочими неприятностями.

Причинами поломки также может быть засорение сеточки на регуляторе. Засорение может быть вызвано попаданием мусора в топливо в случае, если топливный фильтр не справляется с возложенными на него задачами или он попросту забит сам и мусор из него проходит в топливную магистраль. Что касается дизельных двигателей, то в холодную погоду солярка может замерзать, и в ней образуются твердые частицы парафина. В этом случае имеет смысл воспользоваться размораживателями дизельного топлива.

Еще одна причина — износ или заклинивание запирающего элемента внутри корпуса регулятора давления. Очередная причина неисправности — неплотное прилегание конуса регулятора внутри рейки. Также причиной неисправности может быть электронная система управления (катушка, микросхема с тензорезисторами).

Как проверить исправность датчика давления топлива

Проверить исправность регулятора давления топлива можно двумя методами — с демонтажом топливной рейки вместе с регулятором или без такового. Первый метод более сложный, однако с его помощью можно проверить не только работу регулятора давления, но и других элементов топливной системы. Кроме этого, для такой проверки необходим специальный стенд, который есть только в специализированных автомастерских, в частности, у официальных представителей конкретного автопроизводителя. Хотя некоторые автолюбители собирают подобные самодельные у себя в гараже.

Проверка датчиков старого образца

Упомянутые выше регуляторы давления топлива старого образца можно было проверить, просто пережав на непродолжительное время «обратку» топлива. Этот метод старый, и соответственно, подойдет для автомобилей старой конструкции. Такую проверку необходимо выполнять обязательно «на холодную», когда двигатель еще не прогрелся. Лучше всего это делать приблизительно в течение одной минуты после запуска двигателя. Актуально для бензиновых двигателей.

Основное действие в данном случае — пережать с помощью плоскогубцев шланг обратной подачи топлива на несколько секунд. Если при этом троящий и плохо работающий мотор восстановил обороты и стал нормально работать, значит, вышел из строя именно регулятор давления топлива. Однако помните, что на длительное время пережимать шланг нельзя, поскольку это чревато износом топливного насоса вплоть до его выхода из строя или срыванием какого-либо хомута на месте крепления топливных шлангов. Тем не менее такой метод подходит лишь для тех машин, у которых в обратной топливной магистрали используются длинные резиновые шланги. А на многих современных иномарках эти элементы выполнены из металла, соответственно, механически пережать их не получится.

Проверка с помощью мультиметра

Проверку электронного датчика давления топлива, установленного на рампе, необходимо с проверки наличия питания на нем. Для этого нужно снять «фишку» с него и с помощью электронного мультиметра, переведенного в режим измерения напряжения, проверить соответствующие значение. Черный щуп устанавливается на любой «минус», а красный — на ножку на «фишке». Если все исправно, то на экране мультиметра должно быть значение 5 Вольт постоянного тока. Следующий шаг проверки заключается в том, что красный щуп устанавливается на «плюс» аккумулятора (или ближайшей точки, где можно взять напряжение), а черный щуп — на минусовую ножку на «фишке». В исправном состоянии значение должно быть -12,3 Вольта (или просто 12 Вольт). Если все так, значит, проводка датчика целая. Можно возвращать «фишку» на ее посадочное место на датчике.

Следующий шаг — проверка уровня сигнала от датчика. Для этого черный провод мультиметра необходимо поместить на минусовую клемму аккумулятора, а красную — на третий сигнальный провод (обычно он находится посередине). Далее нужно запустить двигатель и дать поработать ему на холостых оборотах (минимальных). При этом выходное напряжение также должно быть минимальным. Как указывалось выше, это значение будет приблизительно 1,3 Вольта. При нажатии на педаль акселератора (увеличении оборотов двигателя) соответствующее значение будет расти вплоть до 4,5…5 Вольт (на максимальных оборотах). Это изменение можно отследить в динамике. Если изменение напряжения происходит — регулятор исправен. Если значение напряжения не меняется — его нужно менять на новый.

Однако после проверки «фишки» необходимо еще проверить провод, который идет непосредственно на электронный блок управления. Делается это также с помощью мультиметра. Если в процессе изменения оборотов двигателя соответствующее значение динамически меняется, значит регулятор давления исправен. В очень редких случаях возможны ситуации, когда проблемой становится сам ЭБУ, в частности, так называемые «глюки» в его программном обеспечении.

Проверка с помощью манометра

В настоящее время для проверки исправности регулятора давления топлива используют манометр — прибор для измерения давления в топливной системе (и не только). Подсоединяется манометр между топливным шлангом и штуцером. Предварительно необходимо отсоединить вакуумный шланг.

Рабочее давление бензинового двигателя будет около 2,5…3 атмосфер, перед измерением это значение необходимо обязательно дополнительно уточнить по мануалу или в интернете. При перегазовке давление немного опускается (на несколько десятых долей атмосферы). После этого клапан некоторое время должен держать давление в системе, что можно наблюдать по показаниям манометра. Далее с помощью плоскогубцев необходимо пережать обратный топливопровод, что способствует возрастанию давления до 2,5…3,5 атмосфер.

Проверка регулятора давления ТНВД Common Rail

В первую очередь необходимо проверить значение сопротивления индуктивной катушки управления. Точные данные необходимо взять в дополнительной справочной литературе, однако в большинстве случаев соответствующее значение будет находится около 8 Ом. Измерение значения сопротивления проводят все тем же электронным мультиметром, переведенным однако в соответствующий режим работы. Если измеренное значение существенно отличается в ту или иную сторону — датчик заведомо неисправен, и его нужно заменить.

Для более детальной диагностики применяется дополнительное дорогостоящее оборудование, используемое лишь в автосервисах, поскольку рядовому автовладельцу оно попросту не нужно. С его помощью проверяется не только герметичность клапана регулятора, но и линейность его управления. Если с герметичностью все понятно, то линейность управления обеспечивает его плавное закрывание/открывание, которое способствует нормальному перетоку дизельного топлива по магистрали в обратку. Если же будут иметь место механические заедания, то и характеристика управления будет нелинейной. Для ее построения используется специальное аппаратное и программное обеспечение.

В большинстве случаев ремонт непосредственно датчика давления топлива вряд ли возможен, поэтому его попросту меняют на новый. Однако для многих автомобилей стоимость этого узла достаточно высока (даже для отечественных ВАЗов и их бюджетных аналогов). Поэтому перед заменой этого узла необходимо точно убедиться, что вышел из строя именно датчик давления топлива, иначе в противном случае это будет лишняя трата немалых денег.

Заключение

Регулятор давления топлива — несложный, однако важный узел топливной системы, который напрямую влияет на работу двигателя. Это касается как бензиновых, так и дизельных моторов. Стоит учитывать, что при его выходе из строя движок начинает работать не в оптимальном режиме, из-за чего создается топливовоздушная смесь с неправильным составом, а топливный насос начинает работать «на износ», что приводит к снижению его общего ресурса. Поэтому при возникновении подозрения на выход из строя датчика давления топлива необходимо как можно быстрее выполнить диагностику с тем, чтобы вернуть работе двигателя оптимальные параметры работы.

Признаки неисправности регулятора давления топлива

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
  2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
  3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.


Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

  1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
  2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
  3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

  1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
  2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
  3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.


Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Симптомы неисправного регулятора давления топлива

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

  • Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
  • Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
  • Потеря мощности и динамики
    . Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
  • Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
  • Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

  • найти в подкапотном пространстве шланг обратной подачи топлива;
  • запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
  • с помощью плоскогубцев (аккуратно, чтобы не повредить его. ) пережать указанный выше шланг обратной подачи топлива;
  • в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

  • Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
  • Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
  • Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
  • Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
  2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
  3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.


Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

  1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
  2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
  3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

  1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
  2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
  3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.


Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой —пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива. Признаки неисправного РДТ:

1. Нестабильная работа двигателя;
2. Машина глохнет на холостых, плохо реагирует на педаль «газа»;
3. Снижение мощности двигателя, плохая динамика;
4. Двигатель захлебывается во время движения; 5. Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

1. Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
2. Затруднен ход топлива или произошла полная закупорка;
3. Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых «древних» вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

признаки на приоре, симптомы на дизеле и прочих типах

Автор Дмитрий Буймистров На чтение 4 мин. Просмотров 10.9k. Опубликовано

В современных автомобилях устанавливаются электронные топливные насосы — механические встречаются только в выпущенных до 2000 года машинах. Задача этого компонента — обеспечение бесперебойной подачи горючего. Всё функционирует хорошо при высоких оборотах двигателя, но проблемы возникают при переходе на малые и холостые. Повышенное давление повреждает топливные шланги подачи горючего и другие компоненты системы. Регулятор давления топлива защищает от таких последствий. Если в нём существуют неисправности, это можно определить по нескольким признакам.

Конструкция и принцип работы

Внешний вид регулятора давления топлива

Регулятор (РТД) состоит из корпуса, клапана, мембраны и пружины, которые находятся на топливной рампе, в топливном шланге обратной передачи системы питания или прямо в баке (если в машине нет системы рециркуляции). Назначение изделия — отправка лишнего горючего обратно в бак. Когда обороты двигателя растут, создающееся разряжение приоткрывает клапан, и излишки возвращаются в бак.

Местонахождение регулятора топливного давления в системе подачи горючего

Признаки и симптомы неисправности регулятора давления топлива

  • мотор глохнет на холостом ходу;
  • мощность двигателя сильно снижается;
  • при ускорении не удаётся добиться нормальной динамики;
  • машина слабо реагирует на нажатие педали газа;
  • потребление горючего внезапно сильно увеличивается;
  • возрастает количество выбросов углекислого газа;
  • меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Как проверить на ВАЗ и иномарках

Для определения поломки выполняются следующие процедуры:

  1. Выкручивается пробка штуцера — элемент, управляющий давлением горючего.
  2. Выполняется осмотр уплотнительного кольца — если оно повреждено, надо заменить этот компонент.
  3. Из штуцера вынимается золотник.
  4. Двигатель заводится, манометром измеряется давление в регуляторе.
  5. Полученная информация сопоставляется с той, что указана производителем.

Проверить работоспособность РТД можно и самостоятельно, причём даже без инструментов. Для этого достаточно пережать или отсоединить клапан и изучить интенсивность струи. Манометр даст более точный результат. Подключать его следует между штуцером и шлангом для топлива, предварительно отключив вакуумный шланг. Измерение производится на холостых оборотах. Полученная информация зависит от модели машины — например, в ВАЗ 2110 показатель давления должен начинаться с 0,3 и постепенно увеличиться до 0,7 Бар.

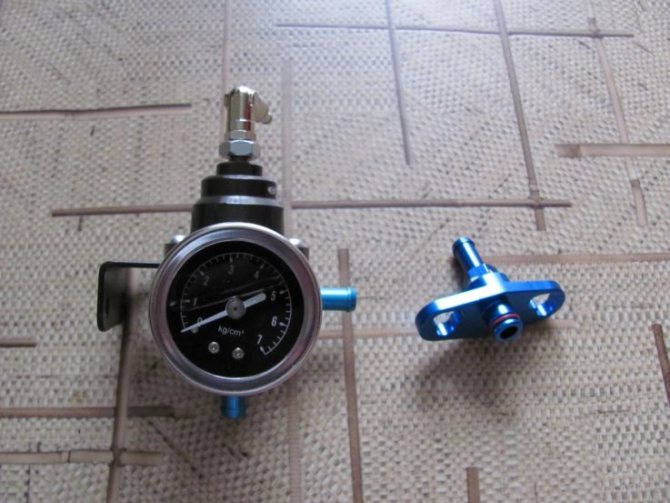

Регулятор топливного давления с подключенным манометром

Давление не изменилось? Возможно, вы неправильно подключили манометр. Проверьте соединение. Если всё верно, значит, регулятор пришёл в негодность.

Где стоит и как работает регулятор давления топлива (видео)

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

  • Автор: Дмитрий Буймистров
