Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Современная дизельная топливная система Common rail оснащена одним или несколькими регуляторами давления топлива. Их задача – поддерживать заданое давления путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера и датчика давления.

Когда стоит проверять регулятор давления?

• Двигатель плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска авто)
• Под нагрузкой автомобиль переходит в аварийный режим работы
• Загорается чек или спираль накала во время езды

Проверка регулятора давления на стенде

Проверка регулятора давления топлива на специализированных дизельных сервисах выглядит таким образом:

1. Регулятор снимается вместе с топливной рейкой.
2. Устанавливается на специальный стенд.
3. Подключается управление, трубки подачи высокого давления.
4. Проверяются фактические параметры и сравниваются с заданными.

В зависимости от модуляции сигнала, клапан будет менять своё положение, а насос постоянно качать давление в рейку. В стендах присутствует свой тест-план и рабочие характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива перепускается и сравнить с таргетными параметрами.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля?

На некоторых моделях автомобилей можно частично проверить регулятор без демонтажа с автомобиля.

Процесс такой: Отключаем трубку обратки от топливной рейки, глушим трубку, пробуем запустить двигатель. Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности, что можно сопоставить с проблемой запуска. Если неисправность автомобиля проявляется только в ходу, тогда этот метод пользы не принесет.

Проверка регулятора методом подмены

Третий метод тоже существует. Его может использовать тот, у кого отсутствует аппаратное обеспечение для проверки, но есть возможность просто поменять регулятор на заведомо рабочий или новый.

Мы рекомендуем не затягивать с диагностикой и при необходимости заменой регулятора давления топлива. Своевременная диагностика поможет избежать дорогостоящего ремонта топливной аппаратуры в будущем.

Проверка регулятора давления топлива в Киеве

При заказе вы получаете персонального менеджера который обеспечит максимально быстрое выполнение всех необходимых задач

Заказать проверку

Почему наша диагностика — пожалуй, лучшая в Киеве?

ОПЫТ МАСТЕРОВ

Мы с 2013 года заниамемся диагностикой и ремонтом дезельных автомобилей

ОБОРУДОВАНИЕ

У нас есть все необходимое оборудованиея для диагностики любого агрегата дизельного автомобиля

АЛГОРИТМ ПРОВЕРКИ

Диагностика проходит на современных стендах, с помощью которых каждый регулятор можно проверить в реальных условиях, так, как будто бы он установлен в машину.

Нужна консультация?

Наш специалист вам перезвонит!

Давление в рейке common rail

Система впрыска Common Rail является самой современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы, наподобие бензиновых ДВС (Common Rail в переводе означает общая рампа). Система впрыска разработана специалистами фирмы Bosch.

Наибольшее распространения получили четыре типа систем COMMON RAIL, названным по имени их производителя. BOSCH, DELPHI, DENSO и SIEMENS. Каждый автопроизводитель имеет собственную аббревиатуру, которая обозначает как систему, так и ее отдельные элементы :

BMW : D-двигатели (также используются Land Rover как TD4)
Cummins и Scania : XPI
Cummins : CCR
Daimler : CDI (для автомобилей Chrysler и Jeep — CRD)
Fiat : Fiat, Alfa Romeo и Lancia — JTD (MultiJet, JTDm, Ecotec CDTi, TiD, TTiD, DDiS, Quadra-Jet)
Ford Motor : TDCi Duratorq и Powerstroke
General Motors : Opel/Vauxhall — CDTi и DTi для Isuzu
General Motors : Daewoo/Chevrolet — VCDi (VM Motori — Ecotec CDTi)
Honda : i-CTDi
Hyundai и Kia : CRDi
Mahindra : CRDe
Maruti Suzuki : DDiS
Mazda : CiTD
Mitsubishi : DI-D (разработано новое поколение 4N1 с давлением в системе впрыска до 2000 bar)
Nissan : dCi
PSA Peugeot Citroen : HDI, HDi (Volvo S40/V50 использует двигатели PSA 1,6D & 2,0D, JTD)
Renault : dCi
SsangYong : XDi
Subaru : TD
Tata : DICOR
Toyota : D-4D
Volkswagen Audi Group (Skoda) : TDI. CR в 2005 году пришла на смену насос-форсункам.
Volvo : D3, D4 и D5

Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

1. топливный бак
2. топливный фильтр
3. топливный насос высокого давления
4. топливопроводы
5. датчик давления топлива
6. топливная рампа
7. регулятор давления топлива
8. форсунки
9. электронный блок управления
10. сигналы от датчиков
11. усилительный блок (на некоторых авто)

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления — плунжерного типа. Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе. Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.

Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки. Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системой впрыска Common Rail

обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

2 предварительных впрыска — на холостом ходу;
1 предварительный впрыск — при повышении нагрузки;
0(предварительный впрыск не производится) — при полной нагрузке.
Основной впрыск обеспечивает стабильную работу двигателя.

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

1 поколение – 140 МПа, с 1999 года;
2 поколение – 160 МПа, с 2001 года;
3 поколение – 180 МПа, с 2005 года;
4 поколение – 220 МПа, с 2009 года.

Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.

ТНВД является одним из основных ко элементов в конструкции системы впрыска двигателя.

Он выполняет, как правило, две важнейшие функции: 1- нагнетание определенного количества топливной жидкости; 2- регулирование по времени начала впрыскивания. С момента появления аккумуляторных систем впрыска работа по регулированию времени начала впрыска была возложена на управляемые электроникой форсунки.
Основу ТНВД составляет плунжерная пара. Данный механизм составляет поршень (другое название- плунжер) и цилиндр (другое название — втулка) совсем небольшого размера. Плунжерную пару изготавливают из стали высокого качества и делают это с высочайшей точностью. Так, что между плунжером и втулкой имеется минимальный зазор (сопряжение прецизионное). В системе Common Rail используется Магистральный ТНВД.

С конструктивной точки зрения магистральный насос может иметь 1(один), 2(два) или 3(три) плунжера. Приводы плунжеров осуществляются с помощью использования кулачкового вала либо кулачковой шайбы.

При вращательном движении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружинки плунжер двигается вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под воздействием разряжения воздуха открывается клапан впуска, и топливная жидкость поступает в камеру. При движении плунжера вверх происходит возрастание давления в камере, клапан впуска закрывается. При создании определенного давления открывается клапан выпуска и топливная жидкость поступает в рампу. Управление подачей топливной жидкости производится в зависимости от потребностей двигателя и осуществляется с помощью клапана дозирования топливной жидкости. В исходном (обычном) положении этот клапан открыт. Но по сигналу электронного блока управления он закрывается на определенную ширину, тем самым регулируется количество затекающей в компрессионную камеру топливной жидкости.

Форсунка (инжектор), являясь элементом конструкции системы впрыскивания, предназначена для того, чтобы качественно дозировать подачу топливной жидкости, его распыление в камере сгорания (коллекторе впуска) и образование топливно-воздушной смеси. Форсунки используются в системах впрыска как бензиновых, так и дизельных двигателей. На современных вариантах двигателей устанавливаются форсунки с электронным управлением впрыскивания. В зависимости от того, каким способом осуществляется впрыскивание, различают нижеприведённые виды форсунок:

1. электромагнитные
2. электрогидравлические
3. пьезоэлектрическая

Устанавливается, как правило, на бензиновые двигатели, в том числе оборудованные системой непосредственного впрыска. Имеет достаточно простое и надежное устройство. Оно включает электромагнитный клапан с иголкой и сопло.

Работа электромагнитной форсунки осуществляется так: в соответствии с заложенным в него алгоритмом электронный блок управления точно обеспечивает подачу напряжения на обмотку возбуждения клапана в нужный момент. При всём этом создается электромагнитное поле, оно, преодолевая усилия пружинки, втягивает якорь с иголкой и освобождает сопло. В результате производится впрыск топливной жидкости. С исчезновением напряжения пружка возвращает иголку форсунки на седло.

Используется на дизельных двигателях, в том числе на оборудованных системой впрыскивания Common Rail. В конструкцию электрогидравлической форсунки входит электромагнитный клапан, камера управления, впускной и сливной дроссели.

Принцип работы этой форсунки основан на использовании давления топлива, как при впрыскивании, так и при его прекращении. В начальном положении электромагнитный клапан обесточен и закрыт, иголка форсунки прижата к седлу по средствам силы давления топливной жидкости на поршень в камере управления. Впрыскивание топливной жидкости не происходит. При этом давление топлива на иголку, ввиду разности площадей контакта, меньше давления на поршень. По точной команде электронного блока управления запускается работа электромагнитного клапана, открывая сливной дроссель. Топливная жидкость из камеры управления идёт через дроссель к сливной магистрали. Впускной дроссель при этом препятствует быстрому выравниванию давлений в камере управления и в магистрали впуска. Давление на поршень снижается, а давление топлива на иглу не претерпевает изменений. Игла поднимается, происходит впрыск топливной жидкости.

Пьезоэлектрическая форсунка (пьезофорсунка)

Это самое совершенное устройство, обеспечивающее впрыск топливной жидкости. Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

К преимуществам пьезофорсунки относят: быстроту срабатывания (в 4 раза быстрее электромагнитного клапана), как следствие этого, возможность многократного впрыскивания топливной жидкости в течение одного цикла работы, точную дозировку впрыскиваемой топливной жидкости. Всё вышеперечисленное стало возможным благодаря использованию пьезоэффекта в управлении форсункой. Он основан на изменении длины пьезокристалла, которое происходит под действием напряжения. Конструкция самой пьезоэлектрической форсунки включает следующие элементы : пьезоэлемент, толкатель, клапан переключения и иголку. Все они помещены в корпус.

В работе форсунки данного вида, так же как и в электрогидравлическом аналоге, используют гидравлический принцип. В начальном положении иголка сидит на седле в результате высокого давления топливной жидкости. Во время подачи электрического сигнала на пьезоэлемент, увеличивается его длина. Передается усилие на поршень толкателя, открывается переключающий клапан и топливная жидкость поступает в сливную магистраль. Давление выше иглы снижается. Иголка за счет давления в нижней части поднимается, таким образом производится впрыск топливной жидкости.

Парни привет! Подскажите, сколько атмосфер требуется в рампе для исправной работы дизеля с системой коммон рэйл? 20 атмосфер или 200? Я склоняюсь к двухстам, но блин, если представить, что стандартный газовый баллон разрывает после 25 атмосфер, разгорелся спор. Помогите!

вот тут написано что давление доходит до 220 МПа:

Но вот тут перевод этой величины в атмосферы выдает какие-то невероятные цифры:

Recommendations

Comments 57

Может и мне поможете советом?! М57 бмв е39 525d низкое давление топлива в рейке перед запуском двигателя! Что можно посмотреть?

А какое должно быть давление в рампе при включенном зажигании (перед запуском двигателя)?

Буквально вчера тоже заинтересовался этим вопросом и тоже наткнулся на этот сайт. 220 МП = 2 220 атм. Цифры уникальные. Ну вот в источнике такие же m.zr.ru/content/articles/…em_common_rail_vso_putem/

Все прекрасно описали подскажите что может быть в моем случае
двигатель форд фьюжн коммон рейл дизель, механика.

Ехал всё нормально, переключился с третьей на вторую отпустил газ на повороте и заглох — больше не заводится.

с толкача не заводится и даже не пыхает (всё мертво)
стартер крутит, как и раньше;
чек иногда загорается на несколько секунд перед стартом и тухнет;
проверил предохранители под бардачком спереди где пассажир -все в норме;
электрик протестировал, но ничего не обнаружил;

после груши перед топливным фильтром снял шланг и попробовал крутить стартером — солярка еле-еле течет, так и должно быть?

после груши должна течь еле-еле. Потому что груша стоит перед топливным фильтром, потом после них стоит топливный насос высокого давления. Если нет вспышек, значит нечему гореть. Конкретно в вашем случае предлагаю первым делом проверить компрессию в циллиндрах, потом уже топливную. такое ощущение, что оборвало цепь, или что у вас там

стоит ГРМ
стартер крутит с натягом весь двигатель, наверное ГРМ не порвало

если бы оборвало ГРМ стартер бы крутился быстро?

и с толка пробовал также тяжело идет, думаю может грм перескочил

такое тоже возможно, вроде как в правильном направлении мыслим, попробуйте. Ломаются все машины

для запу ска мотора +- какого нибудь, если нет защиты,
теоретически 150-200 бар или атмосфер хватит чт обы завести на холостых
мой авто с на холостых дает 300бар
на пиковой нагрузке чуть более 1600бар, это первое поколение CR

У меня насос развивает-1600,рампа держит-300,Исудзу форвард 2003г электрофорсунки.

Если у тебя насос развивает 1600,то и в рампе будет такое-же давление, так-как насос соединён с рампой одной единственной трубкой высокого давления.На машинах с двигателями системы CommonRail есть в инструкции по эксплуатации запись о том что запрещена какая либо ремонтная деятельность при нарушении герметичности топливной системы из-за возможности получения тяжёлой травмы.

У меня рампа соединена 2-мя трубками т.к. насос 2-х секционный.В торце рампы стоит клапан ограничения давления.В итоге насос развивает 1600 атм. а на форсунки отходящие трубки имеют давление 300 атм.

Vovanof правильно написал, что на запуск хватает и 300 атм., но по мере увеличения оборотов давление будет увеличиваться.Клапан на торце ограничивает максимальное давление в самой рампе, а не на выход к форсункам.Судя по описанию у тебя стоит система первого поколения (мах 1600 атм.) и двухсекционный насос.

У комон рейла давление 1200-1500 атмосфер на электрофорсунках и 1500-1800 атмосфер на пьезофорсунках. Эта система специально задумана под такое давление, чтоб сделать дизели менее шумными, более экономичными и мощными. Дальнейшее увеличение давления при классических тнвд невозможно из-за разрыва трубок пульсацией и инерцией в работе форсунок, так же невозможность делать несколько впрысков за такт сжатия. А насос комон рейл не связан стактами ни как — он как правило тремя плужерами накачивает общую рампу без пульсации, от чего систему не разрывает и она выдерживает давление в 10 раз большее, чем у классических механических систем. Форсунки открываются электрокатушками по несколько раз за такт по команде блока управления двигателем, при этом в рампе поддерживается стабильное давление и может повышатся при мощностных режимах, но без пульсации.

спасибо за разъяснения!

Не давно проверяли давление на Аудюхе друга, сказали выдаёт 1600 очков, я чуть со стула не упал, машина не ехала при этом давлении, оказалось ремень сьело, поменяли, стало ни 2500 ли, и машина поехала, но реально не вериться!

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)

Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или запорный клапан промыло стружкой. Таким образом, меняются параметры устройства. По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе. Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

Регулятор снимается вместе с топливной рейкой;

Затем, регулятор необходимо установить на стенд;

Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива. Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться. Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит. Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление. Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Возникли проблемы с автомобилем?

Turbo Diesel Service готов помочь с самыми разными случаями. Достаточно обратиться по указанным номерам телефона или оставить свой номер для обратной связи!

Ремонт клапана ТНВД Common Rail в «Бош Дизель Сервис» (СПб)

Регулятор давления топлива в рейке должен сбрасывать текущие показатели давления за счет перепускания топлива. В системах Common Rail этот процесс регулируется централизованно с учетом всех рабочих параметров. Ремонт редукционного клапана Common Rail System возможен, при незначительных поломках данный вариант является более целесообразным, чем замена узла целиком. На СТО «Бош Дизель Сервис» мастера сначала проведут комплексную диагностику, а затем выполнят квалифицированный ремонт системы. Сервис устанавливает самые выгодные цены на услуги в СПб, гарантирует максимальный уровень выполнения работ.

Тревожные признаки

На неполадки с регулятором давления указывают такие симптомы:

• Машина медленно заводится на холодной либо горячей передаче.
• При повышенных нагрузках активизируется аварийный рабочий режим.

Это происходит в результате того, что насос просто не успевает закачивать топливо в систему, стандартные параметры устройства изменяются. Пример – по тест-клапану пропуск должен быть одним, а по факту он получается другим, и страдает производительность.

Что мы делаем

При наличии характерных проблем редукционный клапан ТНВД Common Rail нужно будет проверить. Специалист сервиса «Бош Дизель Сервис» снимает регулятор вместе с рейкой, устанавливает его на стенд, включает трубки подачи давления и проводит тест. В результате станет ясно, какие объемы топлива и в каком положении перепускаются. Возможна проверка регулятора без снятия по показаниям стартера – какой вариант будет оптимальным в вашем случае, определит мастер.

Оптимальный способ восстановления клапана форсунки Bosch Common Rail – путем регулировки на стенде. При необходимости проводится промывка – она удаляет грязевой налет, выравнивает внутренние поверхности деталей системы. Ремонт клапана ТНВД Common Rail стоит заметно дешевле покупки нового узла, поэтому позволяет экономить деньги на плановом обслуживании. Данные системы долговечны и при условии правильного обслуживания имеют солидный ресурс. Главное – своевременно реагировать на поломки и принимать меры. Помимо заявленного производителем ресурса, учитывайте условия эксплуатации транспортного средства (чем они агрессивнее, тем ниже срок службы узлов).

СТО «Бош Дизель Сервис» занимается ремонтом топливной аппаратуры дизелей более 15 лет и имеет солидный опыт в решении разных задач. В наличии все необходимое оборудование, комплектующие, материалы для выполнения работ любой сложности. Стоимость называется до начала ремонта, предоставляется гарантия. Получить консультации по интересующим вопросам вы можете в телефонном режиме.

Аккумуляторные топливные системы с электронным управлением «Коммон рейл»

Аккумуляторные топливные системы с электронным управлением «Коммон рейл»

Главной особенностью этих систем является разделение узла создающего давление (ТНВД – аккумулятор) и узла впрыска (форсунки). Первым промышленным образцом аккумуляторной топливной системы с электронным управлением без мультипликаторов давления, названный Common Rail (общий путь, т.е. общая для форсунок магистраль, аккумулятор), явилась совместная разработка фирм Robert Bosch GmbH, Fiat, Elasis. На серийных автомобилях с применением электронного управления они появились в 1997 году. По сравнению с обычным дизелем система «коммон рейл» позволяет снизить расход топлива на 40% при уменьшении токсичности отработавших газов на 10 %.



Рис.1. Схема системы питания дизельных двигателей «коммон рейл»: 1 – топливный бак; 2 – топливопроводы слива; 3 – ТНВД; 4 – регулятор давления; 5 – топливопровод высокого давления; 6 – топливоподкачивающий насос; 7 – фильтр; 8 – гидроаккумулятор; 9 – датчик давления; 10 – предохранительный клапан; 11 – электрогидравлическая форсунка; 12 – датчик педали акселератора; 13 – датчик частоты вращения и положения коленчатого вала; 14 – температурный датчик; 15 – блок управления

На рис. показано расположение элементов системы питания «коммон рейл» на двигателе.



Рис.2. Расположение элементов системы питания «коммон рейл» на двигателе:

1 – термоанеметрический пленочный расходомер массы воздуха; 2 – блок управления; 3 – насос высокого давления; 4 – топливная распределительная магистраль; 5 –форсунка; 6 – датчик частоты; 7 – датчик температуры охлаждающей жидкости; 8 – топливный фильтр; 9 – датчик педали управления подачей топлива

С помощью топливоподкачивающего насоса 6 (рис.1) топливо прокачивается через фильтр 7 с влагоотделителем и подается в радиально-плунжерный насос высокого давления 3, который с помощью эксцентрикового вала приводит в движение три плунжера. В нем размещают также регулятор производительности и подкачивающий насос. От ТНВД топливо под давлением 1350-1600 кгс/см2 поступает в гидроаккумулятор 8, откуда под высоким давлением поступает на электрогидравлические форсунки 11. Излишки топлива от форсунок и ТНВД сливаются в топливный бак 1 через топливопроводы слива 2. Блок управления 15, получая информацию по входным параметрам (с датчиков), задает значения выходных параметров используя заложенную программу (воздействует на исполнительные механизмы), что в целом необходимо для получения требуемых характеристик двигателя.

Количество топлива подаваемого в цилиндры двигателя через форсунки зависит от сигнала электронного блока управления 15, в зависимости от режима работы двигателя. В блок управления поступает информация от различных датчиков: температуры двигателя, температуры поступающего воздуха, датчика частоты вращения и положения коленчатого вала двигателя, датчика положения педали акселератора, датчика расходомера воздуха, датчика давления воздуха и др. Давление в системе регулируется по сигналу блока управления с помощью регулятора 4. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.

Из-за особенностей процесса сгорания, присущих дизельным двигателям с турбонаддувом, для уменьшения шума и снижения выброса окислов азота, в цилиндры двигателя, перед впрыском основной дозы топлива, подается небольшая капля топлива 1-2 мм3 «пилотный впрыск», которая плавно перетекает в распыление остальной части топлива. Предварительный впрыск разогревает камеру сгорания, что позволяет топливу воспламеняться быстрее. Давление и температура при этом возрастают медленнее чем при обычном впрыске, что уменьшает «жесткость» работы двигателя и его шум с одновременным снижением выбросов окислов азота. Характер процесса двойного впрыска показан на рис .



Рис.3. График процесса двойного впрыска и характер распыления топлива

Кроме двухфазного впрыска в системах «коммон рейл» применяются четырех и пяти фазные впрыски. При четырехфазном впрыске за один рабочий цикл проводится четыре впрыска: два предварительных – для оптимизации температуры в каме¬ре сгорания, один основной и один поствпрыск – для повышения темпе¬ратуры отработавших газов.



Рис. 4. Четырехфазный впрыск



Рис. 5. Радиально-плунжерный ТНВД фирмы «Бош»

1 – эксцентриковый вал; 2 – прецизионная втулка; 3 – плунжер; 4 – впускной клапан; 5 – электромагнит впускного клапана; 6 – выпускной клапан; 7 – электромагнит регулятора давления; 8 – седло клапана регулятора; 9 – предохранительный клапан с противодренажным отверстием

Насос имеет компоновку в виде звездообразной схемы (радиально-плунжерный) и состоит из эксцентрикового приводного вала 1, трех плунжеров 3, расположенных под углом 120°, впускного трубопровода с предохранительным клапаном 9 и противодренажным отверстием, впускного клапана 4 с электромагнитом 5, выпускного шарикового клапана 6 и регулятора давления управляемого электромагнитом 7. Применение насоса с тремя плунжерами, позволяет произвести три рабочих хода за один оборот при небольших затратах мощности на привод и обеспечивает равномер-ную подачу топлива. Для сравнения крутящий момент на привод насоса звездообразной схемы составляет 16 Нм, что соответствует 1/9 от момента привода для насоса распределительного типа. В связи с этим к приводу таких насосов предъявляются значительно менее жесткие требования, чем к насосам обычного типа.

При вращении приводного вала 1, эксцентрик вала, набегая или сбегая передвигает толкатель вместе с плунжером 3. При движении плунжера вниз в надплунжерном пространстве создается разрежение и топливо через впускной топливопровод и открытый при этом впускной клапан 4 поступает в надплунжерное пространство. При движении плунжера вверх над ним создается высокое давление за счет относительно короткого хода плунжера и подбора его диаметра, впускной клапан при этом закрывается, а шариковый выпускной клапан 6 открывается и топливо поступает в гидроаккумулятор. Давление, производимое насосом не зависит от количества топлива подаваемого в цилиндры. Насос крепится на двигателе и приводится в действие с помощью зубчатой передачи, цепью или ременной передачей с максимальной частотой вращения 3000 об/мин. Смазка внутренних движущихся деталей насоса производится от поступающего топлива.

Повышение давление на впуске выше пределов срабатывания предохранительного клапана (0,5…1,5 кгс/см2)

При превышении давлении в системе, в электромагнит 7 регулятора давления поступает соответствующий сигнал от блока управления и якорь электромагнита, в зависимости от величины сигнала, перемещается на определенную величину, открывая необходимое сечениеканала слива топлива.

Для обеспечения необходимой производительности насоса на различных режимах работы двигателя одна из секций насоса может выключаться с помощью электромагнитного клапана 5. Шток клапана по сигналу блока управления выдвигается и блокирует впускной клапан 4, поэтому при движении плунжера вверх давление над плунжером не возрастает и топливо в гидроаккумулятор не подается. Электромагнитный клапан может также дросселировать (изменять проходное сечение) прохождение топлива на входе. Дросселирование и выключение секций насоса необходимо для снижения затрат мощности, так как применение стравливания топлива с использованием регулятора давления приводит к непроизводительным потерям мощности. Фирма «Сименс» использует аналогичные насосы, но в них используются электромагнитный клапан позволяющий дросселировать прохождение топлива на входе в каждую секцию.

Топливоподкачивающие насосы. В качестве топливоподкачивающих насосов в системах «коммон рейл» применяются шестеренчатые с механическим приводом (внешнего зацепления) и роторные (роликовые) насосы с автономным электроприводом. Топливоподкачивающие насосы могут быть объединены с ТНВД или устанавливаться отдельно, в том числе погруженных в топливный бак. Давление топлива подаваемого топливоподкачивающими насосами составляет 5…8 кгс/см2.

Насос состоит из герметично закрытого корпуса, внутри которого установлен непосредственно сам насос 3 и электродвигателя 4, приводящего во вращение насос. Редукционный клапан 2предохраняет систему от чрезмерного повышения давления, а обратный клапан 5 препятствует стеканию топлива в бак после остановки насоса.



Рис.6. Электрический бензонасос:

1 – вход бензина; предохранительный клапан; 3 – насос; 4 – якорь; 5 – обратный клапан

Принцип работы насоса поясняют схемы на рис. 7. Ротор насоса 2 расположен эксцентрично относительно корпуса 4 и вращается вместе с якорем электромотора. Ролики перемещаются в канавках ротора, постоянно прижимаясь к опорной поверхности статора.

При вращении ротора увеличивается объем серповидной полости, ограниченной поверхностью статора 4, ротором 2 и двумя роликами, расположенными выше и ниже впускного отверстия 1. При этом указанная полость заполняется топливом. Когда ротор, а вместе с ним иролики займут положение, показанное на рис. б, объем серповидной полости между роликами будет уменьшаться, что обеспечивает подачу топлива в нагнетательную магистраль.



Рис.7. Схема работы насоса:

а – всасывание топлива; б – нагнетание топлива; 1 – вход топлива; 2 – ротор насоса; 3 – ролики; 4 – опорная поверхность роликов; 5 – выход топлива.

Форсунка системы «Коммон рейл» фирмы «Бош» состоит из электромагнита 11 и его якоря 10, маленького шарикового управляющего клапана 8, запорной иглы 2, распылителя 3, поршня управляющего клапана 5, подпружиненного штока 9. Шарик клапана прижимается к седлу с усилием пружины и электромагнита. Сила пружины рассчитана на давление до 100 кг/см2, что значительно ниже давления в линии высокого давления (250…1600 кг/см2), поэтому только при приложении усилия электромагнита шариковый клапан не отойдет от седла, отделяя аккумулятор от линии слива. Игла распылителя форсунки в нерабочем состоянии прижимается к седлу пружиной распылителя – это предотвращает попадание воздуха в форсунку при пуске двигателя.



Рис.8. Разрез электрогидравлической форсунки фирмы Бош

1 – отводящий дроссель; 2 – игла; 3 – распылитель; 4 – пружина запирания иглы; 5 – поршень управляющего клапана; 6 – втулка поршня; 7 – подводящий дроссель; 8 – шариковый управляющий клапан; 9 – шток; 10 – якорь; 11 – электромагнит; 12 – пружина клапана

В отличие от бензиновых электромеханических форсунок, в форсунках «коммон рейл»электромагнит при давлении 1350 – 1600 кгс/см2 не в состоянии поднять запорную иглу, поэтому используется принцип гидроусиления рис.. Позиции на рис. соответствуют позициям разреза форсунки.



Рис.9. Принцип действия электрогидравлической форсунки:

а – форсунка в закрытом состоянии; b – форсунка в открытом состоянии; c – фаза закрытия форсунки

При создании давления в аккумуляторе, оно действует как на конусную поверхность иглы, так и на поршень управляющего клапана (рис 9. а). Поскольку площадь рабочей поверхности поршня на 50% больше площади конусной поверхности иглы, игла распылителя продолжает прижиматься к седлу.

При подаче напряжения от блока управления на электромагнит 11, шток 9 якоряштока поднимается и открывается шариковый управляющий клапан 8 (рис. 9. b). Давление в камере управления 7 падает в результате открытия дроссельного отверстия и топливо пропускается из зоны над поршнем управляющего клапана в зону слива. Давление на поршень управляющего клапана падает, так как подводящее дроссельное отверстие управляющего клапана имеет меньшее сечение чем отводящее. Запорная игла 2 при этом под действием высокого давления в кармане распылителя 3 открывается. Количество подаваемого топлива зависит от времени подачи напряжения в электромагнит 11, а значит от времени открытия шарикового управляющего клапана 8. При прекращении подачи напряжения на электромагнит 11, якорь под действием пружины опускается вниз, при этом шариковый управляющий клапан закрывается, давление в камере управления 4 восстанавливается через специальный жиклер (рис. 9. с). Под действием давления топлива на поршень управляющего клапана 5, имеющего диаметр больше диаметра иглы, последняя закрывается.

На входе топлива в форсунку установлен аварийный ограничитель подачи топлива. Он предотвращает опорожнение аккумулятора через форсунку с зависшей иглой или клапаном управления, а также повреждение соответствующего цилиндра дизеля. В нем используется принцип возникновения разницы давлений по обе стороны от клапана 1 (рис. 10. ) при прохождении топлива через его жиклеры 2. Сечение жиклеров, затяжка пружины 3 и диаметр клапана подобраны помаксимальной продолжительности и расходу, т.е. подаче топлива.



Рис. 10.  Аварийный ограничитель подачи топлива через форсунку

Одним из путей совершенствования системы «коммон рейл» является уменьшение быстродействия открытия форсунки. Минимальное время открытия форсунки для электромагнита с подвижным сердечником составляет 0,5 мс, что не позволяет оперативно изменять подачу топлива. Для более быстрого срабатывания форсунки концерн «Сименс», разработал пьезокерамический инжектор, который работает вчетверо быстрее.

Известно, что при подаче электрического напряжения на пьезокерамическую пластинку, она на несколько микрон изменяет свою толщину. Пьезоэлемент, являющийся исполнительным элементом форсунки, представляет собой параллелепипед длиной 30…40 мм, состоящий из спеченных между собой 300 керамических пластинок (кристаллов).



Рис.11. Пьезоэлемент

Для усиления пьезоэффектав керамику добавляют палладиум и цирконий. После подачи напряжения он удлиняется в общей сложности на 0,04 мм. Пьезоэлемент потребляет энергию только при подаче напряжения и регенерирует ее при выключении напряжения, таким образом являясь регенератором энергии.

Изобретателям немецкой фирмы удалось создать 280-слойный пакет из пьезокерамики, расширяющийся на 80 мкм всего за 0,1 мс — достаточно, чтобы воздействовать на иглу форсунки с усилием 6300 Н. При этом для управления используют напряжение бортовой сети автомобиля. Электрогидравлическая форсунка концерна с пьезоэлементом «Сименс» показана на (рис. 12).

Рис. 12. Разрез электрогидравлической форсункифирмы Siemens:

1 — пьезоэлемент; 2 — рычажной мультипликатор перемещения; 3 — шток; 4 — клапан управления; 5 — жиклер камеры управления; 6 — мультипликатор гидрозапирания; I — рычажной мультипликатор перемещения в исходном положении; II- то же во время впрыска.

Принцип работы форсунки «Сименс» аналогичен работе форсунки «Бош», за исключением регулирования давления в камере управления. Вместо электромагнита здесь применяется пьезоэлемент 1. Для увеличения хода клапана используется механический рычажный мультипликатор перемещения 2. При срабатывании пьезоэлемента 1, в результате его расширения, происходит перемещение и поворот рычажного мультипликатора перемещения 2, который в свою очередь перемещает шток 3, при этом последний открывает клапан управления 4. Давление в камере управления падает и запорная игла под действием высокого давления в кармане распылителя открывается.В начале своего хода (поз I) через рычажный мультипликатор передается максимальное усилие, противодействующее высокому давлению перемещение при этом минимальное а/b ≈ 1. В конце хода усилие уменьшается, а ход увеличивается в а/b > 1 раз (позиция II).

Развитием форсунок с пьезоэлементом стало перенесение управляющего клапана в нижнюю часть форсунки (рис.13)



Рис. 13. Схема форсунки с пьезоэлементом второго поколения:

1 – отвод топлива; 2 – подвод топлива; 3 – пьезоэлектрический элемент; 4 – управляющий поршень; 5 – управляющий клапан; 6 – гайка распылителя

Благодаря тому, что пьезофорсунки имеют намного меньшее время срабатывания, чем традиционные электромагнитные, стало возможным разделение горючей смеси на несколько отдельных микродоз: после многократных предварительных впрыскиваний очень небольших количеств горючей смеси следуют либо основное впрыскивание, либо при необходимости многие так называемые «послевпрыскивания». Время между предварительным впрыскиванием и основным впрыскиванием составляет 100мс. Объем топлива, попадающего в цилиндр в момент каждого предварительного впрыскивания, составляет 1,5 мм3. Это делается для равномерного распределения давления в камере сгорания и, соответственно, уменьшения шума, создаваемого в процессе сгорания. После впрыскивания, в свою очередь, служат для снижения токсичности отработавших газов. Если в конце цикла сгорания произвести еще одно впрыскивание в цилиндр, то оставшиеся частицы сгорают лучше. Кроме того, в случае, когда во впускной системе установлен фильтр для улавливания несгоревших частиц, такая технология за счет высокой температуры способствует его очистке. Это особенно актуально для двигателей с большим рабочим объемом.

Если в первом поколении систем впрыска высокого давления Common Rail с электрогидравлическими форсунками давление впрыска составляло порядка 1350 бар, то для второго поколения с пьезогидравлическими форсунками давление возросло до 1650 бар.

Более того, сейчас стало возможным использовать до семи тактов впрыска вместо трёх за один рабочий процесс. Благодаря этому появляются новые возможности для увеличения номинальной мощности двигателя и еще более точного контроля за составом отработавших газов.

Назначение аккумулятора – накапливать необходимое количество топлива для обеспечения его потребления форсунками на всех режимах работы двигателя. Чтобы нагнетательные топливопроводы идущие к форсункам не были длинными, аккумулятор закрепляют на голове блока. Аккумулятор изготавливается в виде толстостенного трубопровода с внутренним диаметром 10 мм, наружным 18 мм, длиной 280… 600 мм, объемом 22…47 мл.

Регулятор давления. В системах «коммон рейл» фирм «Бош» и «Сименс» применяется электроуправляемый клапанный регулятор давления, который должен обеспечивать точное поддержание заданного для данного режима давления в аккумуляторе. Клапан может устанавливаться как в ТНВД позиция 4 (см. рис ТНВД), так и на аккумуляторе. Давление в аккумуляторе поддерживается усилим пружины 4 (рис. 14 ), которая через шток 2 воздействует на шариковый клапан 1. Электромагнитом 3 создается дополнительное запирающее усилие.



Рис.14. Электроуправляемый редукционный клапан

Изменением продолжительности периодического обесточивания клапана регулируется средний по времени расход топлива на слив и, следовательно давление в аккумуляторе. Регулятор давленияв системах «коммон рейл» фирм «Бош» и «Сименс»является вторым каналом регулирования давления аккумулятора после блокирования впускного клапана ТНВД.

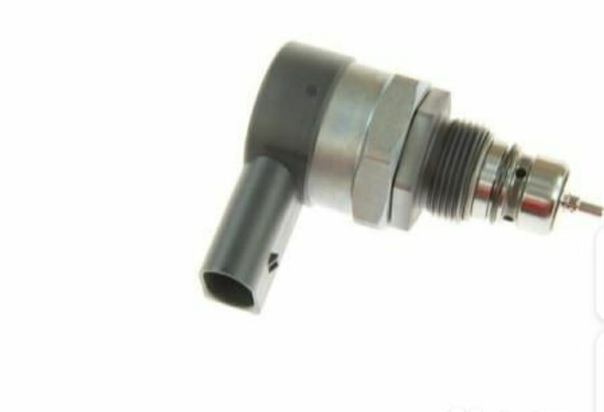

Предохранительный (редукционный) клапан 10 (рис.15.) предназначен для стравливания топлива из аккумулятора при превышении давления выше допустимого. Онсрабатывает при неисправном регуляторе давления. При превышении давления в аккумуляторе свыше допустимого клапан 2, преодолевая усилие пружины 3 открываете сливную магистраль и давление в аккумуляторе уменьшается.Давление срабатывания клапана регулируется поворотом винта 4.



Рис. 15. Предохранительный клапан

Датчик давления топлива в аккумуляторе 9 служит для передачи сигнала давления топлива в блок управления. Он состоит из мембраны 2 и электронной платы 1.



Рис. 16. Датчик давления в аккумуляторе

Мембрана 2 приварена к корпусу и снабжена полупроводниковым первичным преобразователем. Она может прогибаться до 1 мм при давлении 1500 кгс/см2. Перемещение мембраны, зависящее от давления топлива, вызывает изменение сигнала регистрируемого в электронной плате и передаваемого в блок управления.

Поделиться с друзьями.



Топливная система Сommon Rail: принцип работы впрыска, двигателя

Система Сommon Rail стала огромным шагом вперед в развитии дизельных двигателей. Рассмотрим принцип работы системы впрыска, а также преимущества и недостатки двигателей с Коммон рейл.

Принципиальное отличие

В отличие от системы распределительного типа, где форсунки открываются при определенном давлении и впрыскивают строго отведенную ТНВД порцию топлива, Сommon Rail предполагает подачу дизельного горючего ко всем форсункам от общего аккумулятора – топливной рамы (common rail с англ. – общая магистраль). Основная роль ТНВД – нагнетание горючего под высоким давлением в топливную рампу, тогда как за впрыск топлива отвечает ЭБУ двигателя. Момент начала впрыска, количество подаваемого топлива и количество впрысков за цикл регулируется моментом и временем открытия форсунок.

Устройство

Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.

1. Топливоподкачивающий насос.
2. Топливный фильтр.
3. Топливный насос высокого давления.
4. Клапан дозировки.
5. Датчик давлений топлива в рампе.
6. Аккумулятор высокого давления – топливная рейка.
7. Регулятор давления (контрольный клапан).
8. Инжекторы.

Расширенная схема системы питания позволяет понять, какие датчики, исполнительные механизмы и агрегаты задействованы в работе двигателя с системой впрыска Сommon Rail.

Сommon Rail в действии

Топливный насос низкого давления (его роль может выполнять подкачивающая секция, расположенная в корпусе ТНВД либо электрический насос в топливном баке) подает топливо под давлением 2,6-7 бар к ТНВД, в котором и происходит нагнетание давления топлива. При прокрутке двигателя стартером ТНВД способен создавать давление 500-600 бар. После запуска двигателя эта величина вырастает до 1300-2000 бар.

В рейке постоянно поддерживается оптимальное давление, величина которого контролируется с помощью датчика давления, лишнее топливо сбрасывается регулятором в магистраль обратного слива. Регулятор может располагаться в топливной рейке либо в корпусе ТНВД. Дополнительно в рейке может быть вмонтирован клапан экстренного сброса топлива, предотвращающий разрыв рейки в случае нештатной ситуации. Также для более точной работы в некоторых системах в топливную рампу вмонтирован датчик температуры топлива. В некоторых вариантах системы можно встретить отдельную форсунку, использующуюся для увеличения дозировки топлива и прожига сажевого фильтра, в других системах работа двигателя в режиме прожига достигается изменением ЭБУ момента впрыска и количества подаваемого в цилиндры дизеля.

Форсунки

Под давлением топливо подается к форсункам, которые могут быть 2 видов.

• Электрогидравлические. Представляют собой обычные электромагнитные форсунки, поднятие иглы распылителя и подача топлива в которых осуществляется после подачи напряжения на электромагнитный клапан. Электромагнитные форсунки очень надежные и имеют высокий уровень ремонтопригодности.
• Пьезоэлектрические. Пьезокристалл при подаче на него напряжение очень быстро расширяется, позволяя игле подыматься в 3-4 раза быстрее, нежели в случае с электромагнитной форсункой. Это повышает быстродействие форсунки, благодаря чему за такт можно осуществить большее количество впрыска дизеля в камеру сгорания, а также точнее отмерить подаваемую порцию горючего. Но сложность конструкции оборачивается меньшим ресурсом и трудностями в ремонте.

ТНВД

Топливная система Сommon Rail была разработана специалистами компании Bosch, которой и принадлежит основная доля рынка дизельных систем впрыска. На данный момент существует 5 генераций ТНВД Bosch системы Сommon Rail.

• СР1 – трехплунжерный ТНВД с подкачивающей секцией, расположенной в баке. Насос лишен клапана дозирование топлива, его функцию выполняет регулятор давления, вмонтированный в рейку (отличительная черта систем с СР1). Чаще всего СР1 комплектуются электромагнитными форсунками.
• СР1Н – усовершенствованный вариант СР1. Вместо подкачивающего насоса в баке, в корпус ТНВД вмонтирована механическая подкачивающая секция. Главная особенность – наличие клапана регулировки количества топлива, нагнетаемого в рейку. По сравнению с СР1, обеспечивает большое давление – 1600-1800 бар. Также большая эффективность достигается за счет возможности принудительного отключения одного из плунжеров, когда в большом количества горючего нет необходимости.
• СР2 – ТНВД, предназначенные для тяжелого коммерческого транспорта.
• СР3. Отличительная черта – количество нагнетаемого топлива регулируется не в контуре высокого давления, а еще на подходе к плунжерам путем контроля объема топлива, подаваемого к насосу. СР3 имеет механическую топливоподкачивающую секцию (варианты с электронасосами крайне редки). Двигатели с ТНВД СР3 оснащались только пьезоэлектрическими форсунками CRI 3.
• СР4. ТНВД имеет две модификации: одноплунжерный CP 4.1 (создаваемое давление – 1800 бар) и 2-плунжерный CP 4.2 (максимальное давление – 2000 бар). ТНВД имеет встроенный регулятор давления и механическую секцию низкого давления (5 бар). Большинство двигателей с СР4 оснащаются пьезофорсунками, но существуют системы и с электрогидравлическими инжекторами.

Помимо Bosch, производством компонентов и усовершенствованием системы Сommon Rail занимаются Delfi (Lukas), Densо и др.

Управление

Посредством данных, полученных от датчика положения педали газа, ЭБУ понимает желаемый водителем уровень крутящего момента. Считывая данные с ДВКВ, ДВРВ, ДМРВ, ДТОЖ, датчика наддува, датчика температуры топлива в рампе, электронный блок управления двигателем оценивает фактическую режимную нагрузку на мотор и решает, в какой момент нужно подать сигнал на форсунки и сколько топлива впрыснуть в цилиндры за цикловую подачу.

В чем секрет эффективности

Разделение цикловой подачи на такты и впрыск топлива под большим давлением – два факторы, обеспечивающие дизельным двигателям с впрыском Сommon Rail мощность, экономичность и дружелюбность к окружающей среде.

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

• предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
• основной впрыск;
• дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

Преимущества и недостатки

Основные достоинства дизельных ДВС с впрыском Сommon Rail:

• экономичность;
• приемистость двигателя (эластичность), мощность;
• уменьшение вибраций, шума;
• экологичность.

Как бы это странно не прозвучало, но система впрыска с топливной рейкой не имеет явных недостатков, так как назвать минусом требовательность к качеству топлива было бы неправильно. Согласитесь, что это скорее проблема АЗС и контролирующих органов, нежели системы впрыска дизельного двигателя. Отрицательными моментами могут стать лишь конструктивные особенности ТНВД, форсунки или датчиков той либо иной модели. К примеру, некоторые насосы имеют довольно мягкий алюминиевый корпус, поэтому со временем они начинают гнать стружку, появление которой чрева выходом из строя форсунок и ускоренным износом ТНВД. Также всем известно, что пьезоэлектрические форсунки имеют меньший ресурс и часто не поддаются ремонту.

При эксплуатации дизельного двигателя с системой Сommon Rail следует помнить о высоких требованиях к качеству топлива и строгом соблюдении периодичности замены фильтров.

Клапан Датчик давления топлива в рампе (рейке)

Без некоторых датчиков невозможна работа дизельных и инжекторных двигателей. К одним из них относится датчик давления в топливной рампе. Благодаря этому устройству электроника автомобиля получает сигнал о том, как работают все основные узлы техники. Датчик давления топлива измеряет уровень давления дизельного или другого вида топлива в системе питания двигателя, точнее – в его рампе. Этот прибор установлена на подающем топливопроводе. Чувствительный элемент, встроенный в датчик, представляет собой полупроводниковое устройство, преобразующее давление в электрический сигнал. С его помощью (сигнала) контролируется нужное количество поступающего в двигатель топлива и координируется его давление при помощи регулятора давления топлива. Координация осуществляется только тогда, когда необходимое давление существенно отличается от фактического, измеряемого датчиком давления в рампе.

Признаки выхода из строя датчика давления топлива в рампе аналогичны признакам, возникающим при поломке топливного насоса:

• падение мощности двигателя;
• высокий выброс углекислого газа;
• работа двигателя «рывками» на холостом ходу;
• чрезмерный расход топлива.

Всё это происходит оттого, что система не может понять, сколько именно подавать топлива в цилиндры, т. к. расчет объема топлива происходят в зависимости от давления. Если давление низкое – топливо распыляется большими каплями, а это провоцирует создание смеси плохого качества. Но если датчик топливной рейки выше из строя, система машины переходит в аварийный режим. Да, при этом увеличится количество расхода топлива и мощность двигателя станет существенно меньше, но на автомобиле можно будет передвигаться и доехать до ближайшего СТО. На некоторых двигателях ставят одновременно два датчика топливной рампы: на контуре с высоким и низким давлением.

Конструктивные особенности

датчика давления топлива в рампе

Все они представляют собой приборы мембранного или сенсорного типа. Сенсором служит тензорезистор, меняющий электрическое сопротивление в условиях определённого давления. Данные с датчика давления в топливной рейке попадают в специальный электронный блок, где с помощью программ на основе определённого алгоритма происходят вычисления, определяющие, под каким давлением находится дизельное топливо в рампе. Затем данные поступают в «мозг» двигателя, где и определяется, на какое время необходимо открыть форсунку. Открывается она с помощью импульса электротока, поэтому время её открытия прямо пропорционально длине импульса.

Процесс замены датчика

Прежде чем заменить датчик давления топлива в рампе дизель, убедитесь в том, что вышел из строя именно он, а не топливный насос или другой узел автомобиля. Чтобы это выяснить, необходимо манометром, подсоединённым к штуцеру, измерить давление в рампе. Перед этим выверните из штуцера золотник. После подсоединения манометра к штуцеру двигатель запускают и следят за значениями давления, они должны быть идентичны значениям для определённой марки автомобиля. Затем, не выключая двигатель, необходимо отсоединить вакуумный регулятор от датчика давления и снова посмотреть на манометр. Если показания остались прежними, датчик нуждается в замене.

Перед тем, как заменить датчик давления топлива в рампе дизель, нужно уменьшить давление в топливной магистрали и бросить минусовую клемму с аккумулятора, чтобы не было кроткого замыкания в процессе ремонта. Помните, что датчики давлении топлива в рампе – это расходный материал, также как прокладки, масло и т. д. По этой причине не экономьте на их покупке, отдавая предпочтение дешевым аналогам. Выйдет себе дороже. Покупайте брендовые датчики, подходяще к вашей марке автомобиля. От этих миниатюрных устройств зависит безотказность и надёжность благополучной работы всех основных узлов автомобиля.

Тестер проверки давления систем Common Rail CR-350

Диагностика регулятора давления

• Диагностируя, линию низкого давления Вы сможете проверить не только компоненты этой части системы, но и выявить неисправности влияющих на работу ТНВД и форсунок..
• Вакуумметр позволяет измерить глубину создаваемого вакуума в контуре низкого давления вакуумного типа..
• Прозрачные трубки с тройником позволяют оперативно выявлять завоздушивание топлива, являющегося причиной отказа ТНВД и форсунок. Специальные быстросъемы и адаптеры для прозрачных трубок позволяют надежно и быстро подключаться к различным точкам системам. Это экономит время механика, делает его работу комфортной и исключает разъединение топливопровода во время теста и забрызгивания подкапотного пространства топливом..
• Манометр с прозрачными трубками позволят протестировать подкачивающий контур, который может состоять из одного или двух электрических насосов. Они создают давление от 1,5 Бар до 8-9 Бар.

Диагностика регулятора давления на топливной рампе

• Регулятор давления один из самых тяжело диагностируемых элементов системы Common Rail.
• Неисправность регулятора приводит к переходу ECU на аварийный режим работы из-за слишком высокого давления топлива или слишком низкого, вплоть до отсутствия запуска, появления дизельного стука или белого дыма в отработавших газах.
• Источник тока из набора имеет удобный разъем для подключения к регулятору давления на рампе и позволяет проверить его на герметичность.
• Имитатор регулятора из комплекта CRDI тестера подключается к автомобильной электропроводке вместо штатного регулятора и предотвращает переход ECU на жесткий аварийный режим, при котором запуск двигателя не возможен. Такой режим сопровождается отсутствием управления основными компонентами системы со стороны ECU и проведение дальнейших тестов бессмысленно.

Диагностика ТНВД

Источник регулируемого тока из набора подключается к регулятору давления на ТНВД и позволяет проверить способность ТНВД создавать давление на различных режимах работы двигателя.

Имитатор из набора необходим для предотвращения перехода ECU на программу аварийной работы.

Работоспособность ТНВД оценивается по штатному датчику давления топлива в рампе с помощью сканера.

Набор заглушек на рампу поможет исключить влияние форсунок на оценку производительности ТНВД на режиме пуска.

Таким образом можно не только сделать вывод об исправности или неисправности ТНВД, но и локализовать тип дефекта:

• Износ плунжерных пар;
• Неисправность регулятора давления на ТНВД;
• Засорение регулятора давления;
• Недостаточный/избыточный ток управления регулятором со стороны ECU;

Из этого вытекает стратегия ремонта или замены ТНВД или его составных компонентов.

Диагностика форсунок по обратке

• Полная диагностика форсунок проводится на дорогостоящих дизельных стендах и требует демонтажа их из мотора. Прежде чем приступить к этим сложным и дорогостоящим работам целесообразно провести диагностику форсунок в составе системы Common Rail на двигателе.
• Набор мерных колб низкого давления, прозрачных трубок и штуцеров позволяет оценить исправность форсунок по сравнительному анализу объема топлива в обратке от каждой форсунки.
• Заглушка из набора позволяет предотвратить утечку топлива из штатных трубок обратки во время тестов.

Диагностика состояния двигателя

• Нестабильная работа цилиндров дизельного двигателя может быть вызвана как неисправностью форсунок, так и низкой компрессией.
• Проставки из набора устанавливаются на двигатель вместо форсунок. К ним подсоединяется манометр для измерения компрессии.
• Пластиковые заглушки из набора позволяют защитить открытые части контура высокого давления от загрязнения.

Диагностика форсунок с вывешиванием

• Оценка формы факела и объема впрыскиваемого топлива на пуске является очень мощной диагностикой исправности форсунок.
• Колбы высокого давления предназначены для диагностики формы факела распыла форсунок и для сравнения объема впрыскиваемого в цилиндр топлива на режиме пуска. Они имеют удобную фиксацию на корпусе форсунки и удобную систему сброса топлива из мерной мензурки в пластиковый резервуар. Это позволяет повторять измерения объема без снятия и опорожнения колб.
• Наборы длинных топливных трубок и электрических удлинителей необходимы для подключения «вывешенных» форсунок с мерными колбами на распылителях к топливной рампе и к разъемам штатной электропроводке во время тестирования.

Максимальный охват систем одним комплектом:

BOSCH

Легковые марки и модели авто

AUDI A4/A6=SKODA SUPERB=VW PASSAT 1.9TDI, AUDI A3=SEAT LEON/TOLEDO=VW BORA/PASSAT/GOLF 1.9 TDI, AUDI A2/A4/A6 1.4/1.9 TDI=SEAT AROSA 1.4 TDI=VW LUPO AUDIA3/A4=VW PASSAT/POLO/BORA=SKODA FABIA/SUPERB 1.9TDI, VW 1.9 TD ENGINE AXR VW VAN, BMW 330D/XD/530D/730D/X5 3.0D LAND ROVER FREELANDER I 2.0 TD4, CHRYSLER VOYAGER 2.5/2.8 CRD, RENAULT KERAX/PREMIUM 370DciwithpumpCP2, OPEL MOVANO+RENAULT MASTER 2.5Dci16v. TOYOTA SR, VW LT 28/35/46 2.8Tdi, CHEVY BLAZER 2.8 DE, NISSAN FRONTIER 2.8, ISUZU, FIAT=OPEL ASTRA/VECTRA/ZAFIRA 1.9Cdti, HYUNDAI ACCENT II/MATRIX/i30 1.5CRDi, TUSCAN/SANTA FE’/TRAJET 2.0CRDi, h2/STAREX/PORTER/IX35/IX55, RENAULT KERAX/PREMIUM 370/420DciwithpumpCP2 KIA 2.0CRDi-VGT, FIAT DOBLO’/IDEA/PANDA/G.PUNTO, LANCIA MUSA/Y 1.3 MULTIJET, ALFA MITO+FIAT 500/PANDA/QUBO, OPEL CORSA 1.3, MERCEDES C/E/S/ 200/220/270/280/320 CDI, MERCEDES VITO 108/110/112/E/ML/S/V/CLK 200/220/320/370 CDI, MERCEDES G 270 CDI/E/ML/S 400 CDI/SPRINTER, KIA SORENTO 2.5 CRDI ALLA156P1265+, MERCEDES C30 CDI AMG/C30 CDI AMG, HYUNDAI LIBERO/STAREX+KIA SORENTO 2.5 CRDI MERCEDES SPRITER 208/308/408 CDI 2.2cc BMW 320D/330D/530D/730D/740D, DODGE RAM 2500/3500, IVECO DAILY/DUCATO 2.8/ RENAULT MASTER 2.8 IVECO DAILY 29L 10/L12/35C10/C12/35S10/S12//RENAULT MASTER VOLVO RENAULT/MACK TRUCKS RENAULT ESPACE IV+LAGUNA II+MASTER+MEGANE+SCENIC 1.9 DCI REMAULT MEGANE/ LAGUNA 1.9 DCI FIAT ULYSSE/DUCATO 2.0 JTD ENGINE PSA CITROEN XANTIA+PEUGEOT 406 2.0 HDI FIAT ULYSSE 2.0 JTD (MOTORE PEUGEOT) IVECO 100 E 17/65+CUMMINS VW CONTELLATION+VOLKSBUS+13.180/15.190 ELECTRONIC ALFA ROMEO 147/156/166(1.9/2.4 JTD) CITROEN 2.0 HDI/PEUGEOT 2.0 HDI FIAT PUNTO JTD OPEL MOVANO/VIVANO+RENAULT MASTER+TRAFIC 2.5 DCI ALFA ROMEO 166+FIAT BRAVO/BRAVA+MULTIPLA+LANCIA 1.9/2.4 JTD BMW 530D+730D ENGINE E39 TOYOTA HILUX VIGO 3.0 TD OPEL MOVANO 2.2 DTI PEUGEOT 206.307 1.4 HDI=CITROEN XSARA 1.4 HD

Коммерческий транспорт

MERCEDES E 200 CDI / E 220 CDI / E 270 CDI MERCEDES CLASSE A 160/170 CDI MERCEDES CLASSE A 160/170 CDI IVECO 190 E40=EUROTECH CURSOR 10, IVECO 380/400/410 T42, IVECO 180E24,E27,190224, E27, 190E31, 190E35,260E24, 260E27 IVECO CURSOR 8, IVECO STRALIS, SCANIA DSC, MERCEDES ACTROS SCANIA R420/R500/R580, SCANIA R380/480, MERCEDES ACTROS MERCEDES ACTROS/TRAVEGO, VOLVO Fh22 / BOSCH, VOLVO FH 12 / EURO I-II (BOSCH — MARK2 PUMP), VOLVO Fh22 EURO II / BOSCH EQUIP, MERCEDES ATEGO,CITARO, MERCEDES ACTROS MERCEDES CITARO/AXOR/TRAVEGO, IVECO 180=190 E38 EUROSTAR=400/440 E38 EUROSTAR, RENAULT MAGNUM 400/440/480 E-TECH=DAF=KHD; MERCEDES CDI VARIE CC./SPRINTER VARIE MERCEDES 316CDI SPRINTER/VITO 108/110/112 CDI/V200/220 CDI, MERCEDES C/E/VITO/SPINTER 220/270 CDI и т.д.

DELPHI

Легковые марки и модели авто

ALPHA ROMEO : 4C BMW : 3 СЕРИЯ GT CHEVROLET : CORVETTE STINGRAY CITROEN : C3 1.4 HDI, C3 PICASSO FERRARI : LA FERRARI FORD : FOCUS 1.8 Tdci, MONDEO 2.0 TDCI HYUNDAI : TERRACAN, INFINITI : Q50 KIA : CARNIVAL LAND ROVER : FREELANDER td5 MERCEDES BENZ : CLA, E CLASS NISSAN : NOTE OPEL : ZAFIRA PEUGEOT : 2008 PORSCHE : 911 GT RENAULT : CLIO, CAPTUR, KANGOO, SCENIC ROLLS-ROYCE : WRAITH SSANYONG : REXTON/KYRON/ACTYON/RODIUS/STAVIC CRDI SEAT : LEON SC SKODA : OCTAVIA VOLVO : V60

Коммерческий транспорт

FORD : TRANSIT, TRANSIT 2.4 EU3 HYUNDAI : TRAJET, VOLVO\DAF : F105 VOLVO TRUCK :Fh22 420HP /460HP, V60

DENSO

Легковые марки и модели авто

MAZDA : 3, 5, 6, MVP, BONGO NISSAN : NAVARA, PATHFINDER, XTRAIL 2.2, ALMERA, PRIMERA, TINO OPEL : ASTRA 1.7 Cdti, CORSA, MERIVA, ZAFIRA, LEXUS : IS220d MITSUBISHI : PAJERO, PAJERO SPORT, TRITON/L-200, SUBARU : LEGACY TOYOTA : AURIS, AVENSIS, DYNA, Hi-LUX, Hi-ACE, PREVIA, PRADO, LAND CRUISER, RAV4, COROLLA VERSO 2.0, VIGO, COASTER

Коммерческий транспорт

FIAT : DUCATO 2,2l FORD : TRANSIT 2.2/2.4/3.2 HINO : RANGER 4.9/6.4/7.7, DUTRO, P11C, J05, J08 HYUNDAI : MIGHTY/COUNTY, MEGA, AEROTOWN, G900 ISUZU : ELF, N-series, FORWARD, ERGA, D-MAX, 4HK1/6HK1, 6WF1-TC JOHN DEERE : Series 20, Series 30, 4.8/6.8 KOMATSU : 11/15/23/30 L6. MITSUBISHI: FORTUNER, FIGHTER/CANTER PEUGEOT : JUMPER

SIEMENS

Легковые марки и модели авто

AUDI : A1/A3/S3 CITROEN : C1/C2/C3/DS3/C4/DS4/C5/DS5/C6/C8/XSARA/BERLINGO/PICASSO/JUMPY/MODUS/ DACIA : DUSTER/LODGY FORD : C-MAX/CONNECT/KUGA/FIESTA/FOCUS/FUSION/GALAXY/MONDEO/S-MAX/RANGER/TRANSIT CONNECT/TURNEO FIAT : Ulysse JAGUAR : X-TYPE/XJ 2700CC LAND ROVER: DISCOVERY/RANGE ROVER SPORT/FREELANDER/DEFENDER MAZDA : MAZDA 2/BT-50 MERCEDES : A 180 CDI/B 180 CDI/CITAN NISSAN : CUBE/JUKE/NOTE/QASHQAI/TIIDA/NV200 PEUGEOT : 107/206/207/208/307/308/406/407/508/607/807/1007/3008/5008/PARTNER/EXPERT RENAULT : LAGUNA/LATITUDE/FLUENCE/CLIO/MEGANE/SCENIC/MODUS SEAT : LEON/ALTEA/IBIZA/TOLEDO SUZUKI : VITARA SKODA : ROOMSTER/FABIA/SUPERB/OCTAVIA/YETI TOYOTA : AYGO VOLVO : S30/V40/S40/S60/V50/V60/V70/S80 VW : BEETLE/CADDY/POLO/GOLF/JETTA/PASSAT/TOURAN/

Коммерческий транспорт

CITROEN : BERLINGO/JUMPY FORD : TRANSIT CONNECT/TURNEO FIAT : SCUDO MAZDA BT-50 NISSAN : NV200 PEUGEOT : PARTNER/EXPERT

КОМПЛЕКТ:

CR350

Трубки для диагностики по обратке

CR350

Заглушки для обратки форсунок

CR350

Комплект заглушек

CR350

Заглушка на рейку (12 мм)

CR350

Заглушка на рейку (14 мм)

CR350

Колбы для теста по обратке

CR350

Шланг для теста линии низкого давления

CR350

Манометр низкого давления

CR350

CR350

Адаптер для подключения к линии низкого давления

CR350

Адаптер для подключения к фильтру Delphi

CR350

Адаптер с шлангом для подключения к линии низкого давления

CR350

Имитатор сигналов

CR350

Электороразъем (PRV)

CR350

Электроразъем (HP sensor)

CR350

Адаптер RPS для Bosch

CR350

Адаптер RPS для DELPHI

CR350

Адаптер RPS для нового DELPHI

Клапан регулирования давления топлива (FPCV)

Общее описание
В настоящее время в большинстве систем Common Rail используется клапан регулирования давления. Он может располагаться либо на насосе высокого давления, либо на самой топливной рампе. Клапан регулирования давления служит вместе с клапаном регулирования количества для регулирования давления в общей топливораспределительной рампе.
Клапан сброса давления просто позволяет топливу с более или менее высоким давлением течь в систему обратной утечки, таким образом увеличивая или уменьшая давление топлива в рампе.Избыточное топливо возвращается в топливный бак. Он управляется ЕСМ.
Внешний вид
На рис. 1 показано, как выглядит клапан регулировки давления топлива.

Фиг.1

Принцип действия клапана регулировки давления топлива

Клапан регулирования давления использует электрический сигнал ШИМ для регулирования давления топлива в топливной рампе. Между датчиком давления в рампе и регулятором топливного насоса существует замкнутый контур обратной связи. Сигнал с широтно-импульсной модуляцией постоянного тока, подаваемый на регулятор давления, определяет, сколько топлива подается в насос, возвращается в бак или на вход насоса на основе сигнала от датчика давления в рампе.Клапан регулирования давления топлива работает в рабочем цикле от 5 до 95%. Более высокий процент продолжительности включения соответствует более низкому давлению насоса. Это означает, что если регулятор давления потеряет свой сигнал, он будет работать с полностью открытым или по умолчанию, а двигатель продолжит работу, хотя и будет работать грубо. Оптимальное значение давления впрыска координируется блоком управления двигателем в соответствии с частотой вращения двигателя и условиями нагрузки. В некоторых системах управления двигателем регулятор давления действует как датчик температуры топлива.Сопротивление катушки внутри регулятора пропорционально температуре топлива и позволяет определить температуру топлива по сопротивлению исполнительных механизмов. На DMAX 2010 года используются два регулятора давления в топливной рампе (FRPR). Первый остается на ТНВД. Второй регулятор расположен спереди левой топливной рампы и имеет нормально открытый соленоид. К этому регулятору применяется широтно-импульсная модуляция для регулирования количества топлива, возвращаемого в топливный бак. Два регулятора используются для мониторов топливной системы OBD-II.Избыточный обратный поток от форсунок указывает на проблему с изношенными клапанами форсунок или неисправными приводами.

Порядок проверки работоспособности клапана регулировки давления топлива
• Проверка клапана регулировки давления топлива с помощью осциллографа

Зависимость напряжения от тока

1. Установите первый вход осциллографа на 20/
2. Подключите измерительный провод сигнала (1: 1) первого канала осциллографа к одному из пневмоостровов.
   Затем подключите заземляющий провод к заземлению корпуса.
3. Подключите токовые клещи переменного / постоянного тока к другому каналу осциллографа.
   Установите диапазон клещей постоянного / переменного тока на ± 20 А.
   Важное примечание: Следует зажимать только один из двух проводов, а не оба.
   Неважно, какой провод будет зажиматься токовыми клещами: положительный или отрицательный.
   Это повлияет только на полярность измеряемого тока.
4. Запустить двигатель и оставить его работать на холостом ходу.
5. Посмотрите на экран осциллографа.Сравните результат с осциллограммой на рис.2.

Рис.2

Напряжение

1. Установите первый вход осциллографа на 20/
2. Подключите измерительный провод сигнала (1: 1) первого канала осциллографа к одному из пневмоостровов.
   Затем подключите заземляющий провод к заземлению корпуса.
3. Запустить двигатель и оставить его работать на холостом ходу.

Фиг.3

• Возможные неисправности клапана регулировки давления топлива

• Механическая неисправность
• Неисправность соленоида клапана
• Отсутствует управляющий сигнал

• Прочие чеки:

• Проверить двигатель, систему зажигания или топливную систему на предмет механических повреждений.
• Если присутствует ошибка сигнала, проверьте проводку от блока управления двигателем до клапана регулирования давления.
• Убедитесь, что блок управления двигателем (ECU) имеет хорошие источники питания и заземление там, где это необходимо.

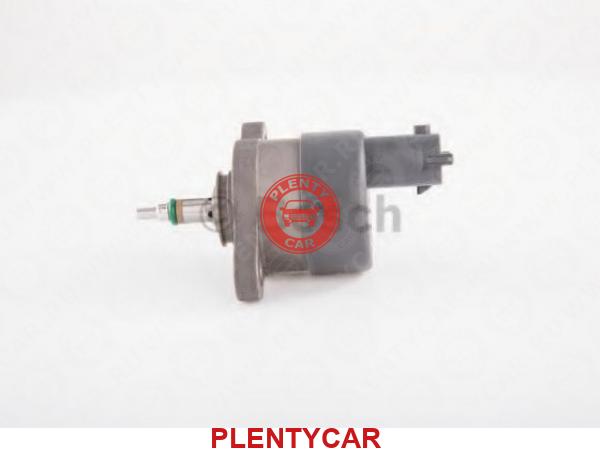

UK Запчасти для дизельных двигателей | Регулятор давления Common Rail

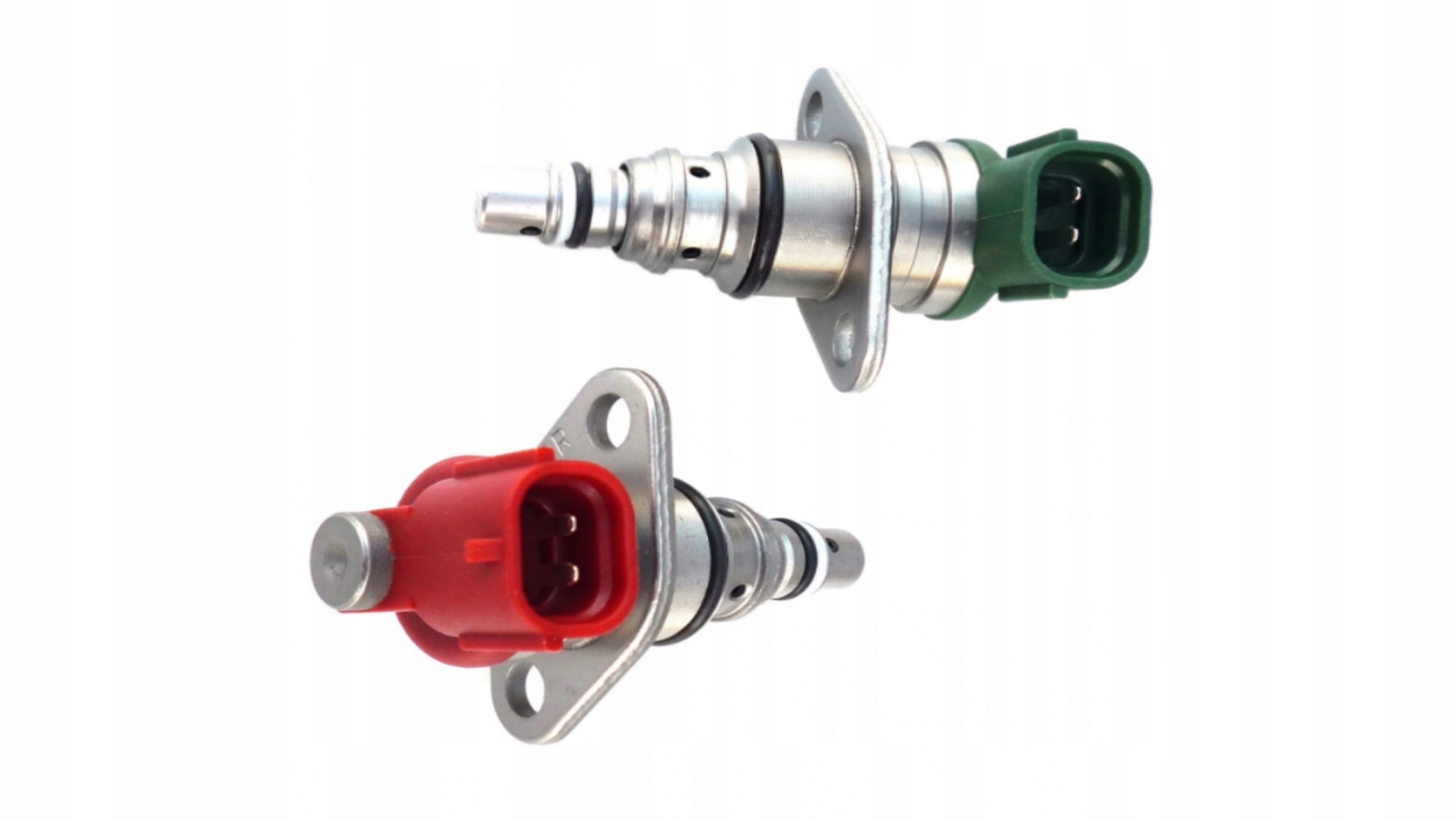

Регулятор давления Common Rail, часто называемый DRV или IMV, в зависимости от системы впрыска топлива, установленной на насосах высокого давления. или к общей топливной рампе в современных дизелях с общей топливной рампой.Эти агрегаты используются для контроля давления в рампе за счет регулирования количества топлива, подаваемого к насосным компонентам;

Номера деталей обычно находятся на конце блока DRV на вилке блока.

Bosch: Стандартный формат номеров деталей DRV Bosch выглядит следующим образом: 0 281 002 ***

VDO Siemens: VDO Siemens эквивалент регулятора давления, известного как клапан контроля давления (PCV) Номера деталей обычно указаны на конце блока PCV на вилке блока.
Типичный формат номеров деталей VDO выглядит следующим образом: X39-800-300 — *** Z или A2C ********

Номера деталей Delphi IMV обычно форматируются как 28 ****** или 9109 — ** *

Коды неисправностей, которые часто наблюдаются при отказе регулятора давления Common Rail, следующие:

• Трудный взгляд,
• без запуска,
• Двигатель останавливается,
• Чрезмерный выброс выхлопных газов,
• Осечка.

Коды неисправностей, которые часто встречаются при диагностике неисправности регулятора давления в системе Common Rail:

Найдите подходящий регулятор давления Common Rail для ваших нужд

Мы предлагаем широкий ассортимент регуляторов давления Common Rail здесь, в UK Diesel Parts, для всех основных марок и моделей.

Наш сайт позволяет легко найти регулятор давления Common Rail, совместимый с вашим автомобилем. На каждой странице с описанием продуктов есть удобная таблица совместимости, позволяющая подобрать нужный продукт в зависимости от марки, модели, спецификации, объема двигателя и возраста вашего автомобиля.

Просто используйте параметры фильтра, чтобы выбрать производителя вашего автомобиля и нужный элемент.

В качестве альтернативы, если вы уже знаете номер детали нужного вам продукта, будь то вторичный рынок или О.Номер E.M, наше окно поиска в правом верхнем углу каждой страницы позволяет легко найти то, что вам нужно.

Чтобы просмотреть полный ассортимент регуляторов давления, щелкните здесь.

Доставка на следующий день

Чтобы вы получили свои товары как можно быстрее, мы предлагаем доставку всех товаров по Великобритании на следующий рабочий день за 5,99 фунтов стерлингов. Или выберите бесплатную доставку в течение 3 рабочих дней бесплатно.

Дизель Common Rail становится самостоятельным

Если бы Рудольф Дизель был жив сегодня, он бы удивился, как эволюционировало его оригинальное изобретение.Поскольку дизельный двигатель был впервые запатентован в 1894 году, его характеристики и эффективность улучшились, но процесс подачи первичного топлива остался относительно неизменным. Топливным форсункам для оптимальной работы требуется топливо под высоким давлением, которое подается с помощью механического насоса, приводимого в действие двигателем.

В течение первых 100 лет электронное взаимодействие ограничивалось свечами накаливания, подачей топлива низкого давления и полезными датчиками предупреждения о наличии воды в топливе. Для многих дизельных инженеров это считалось благом, потому что ранние дизельные системы не требовали использования мультиметров, сканирующих приборов или лабораторных осциллографов.

Введение дизельных систем Common Rail (CRD) с полным электронным управлением изменило правила игры. Историческая аналогия — это эволюция конструкции трансмиссии, где для ранней диагностики трансмиссии требовались знания о применении и манометр. Я уверен, что вы можете вспомнить нескольких технических специалистов по трансмиссиям, которые боролись с дополнительным электронным взаимодействием. Главное — получить знания, необходимые для правильной диагностики этих систем.

Почему технология CRD? Производительность и экономия топлива являются основными драйверами.Потребители ищут автомобили с дизельным двигателем, которые обеспечивают более высокую мощность, больший крутящий момент, лучшую экономию топлива и меньший шум и вибрацию. Все эти улучшения должны соответствовать строгим стандартам выбросов EPA и CARB. Дизельные системы с механическим управлением недостаточно точны, чтобы предложить эти улучшения.

Как быстро вам нужно узнать о системах CRD? В 2007 году автомобили с дизельным двигателем составляли примерно 5% от общего автопарка. Количество таких автомобилей неуклонно растет, и многие прогнозируют, что к 2020 году дизели будут составлять 20% автопарка.Для сравнения: многие предсказывают, что к 2020 году гибриды будут составлять лишь 10% автопарка. Первые легковые автомобили CRD были представлены в 1999 году, и большинство производителей автомобилей работают над версиями для Северной Америки. Техники, работающие с автомобилями Ford Powerstroke, Dodge Cummins или GMC Duramax, уже имели дело с этой технологией.

Перед тем, как мы начнем описывать системы CRD, одно важное замечание: топливная система высокого давления может превышать 28 000 фунтов на квадратный дюйм, поэтому все обслуживание и ремонт должны выполняться в соответствии с рекомендациями производителя.

Эта статья предоставит вам базовый обзор систем CRD и предложит несколько советов по ремонту. Компоненты, зависящие от производителей транспортных средств, будут различаться, но общая концепция останется прежней. На Рис. 1 выше показана система Common Rail второго поколения Bosch для легковых автомобилей. Давайте посмотрим, как работает эта система.

Первым этапом работы системы CRD является подача топлива к насосу высокого давления. В этой системе механический шестеренчатый насос прикреплен к задней части насоса высокого давления и приводится в действие этим насосом.Шестеренчатый насос создает всасывание, которое всасывает топливо из топливного бака через фильтр. Всасывание составляет примерно от 2 до 10 дюймов / рт. Давление топлива на выходе из шестеренчатого насоса составляет примерно от 65 до 90 фунтов на квадратный дюйм.

Некоторые производители автомобилей используют электрический топливный насос, который обычно устанавливается внутри топливного бака. Топливный насос подает топливо в насос высокого давления через топливный фильтр. Среднее давление топливного насоса составляет от 55 до 65 фунтов на квадратный дюйм.

Второй этап — регулировка количества топлива в насос высокого давления.Магнитный пропорциональный клапан (M-PROP) используется для регулирования объема топлива, подаваемого в насос высокого давления. M-PROP управляется модулем управления двигателем (ECM) с использованием переменной ширины импульса. Контроллер ЭСУД увеличивает и уменьшает объем насоса высокого давления в зависимости от условий эксплуатации автомобиля и информации, поступающей от датчика давления в рампе (RPS). Например, если RPS указывает, что давление в топливной рампе низкое, ширина импульса уменьшается, позволяя большему количеству топлива поступать в насос высокого давления, в некотором смысле, работая по стратегии замкнутого контура.

Производители транспортных средств будут использовать разные названия, но цель одна — контролировать объем топлива. Некоторые другие названия этого датчика: соленоид количества топлива, исполнительный механизм управления подачей топлива и клапан управления объемом топлива.

В верхней части насоса высокого давления на рис. 1 на стр. 30 вы увидите желтую обратную линию. На этой схеме не показан каскадный перепускной клапан (COV), который регулирует, сколько топлива используется для смазки насоса и сколько возвращается в топливный бак. COV подпружинен и реагирует на повышение давления на стороне низкого давления системы.COV работает вместе с M-PROP для поддержания надлежащего баланса в системе низкого давления.

Затем насос высокого давления создает давление питания для топливных форсунок в общей топливной рампе. На рис. 1 красным цветом показано давление на стороне высокого давления. Еще раз, имейте в виду, что давление топлива может превышать 28000 фунтов на квадратный дюйм в некоторых приложениях. Контроллер ЭСУД использует RPS для поддержания давления в топливной рампе в соответствии с рабочими условиями.

Клапан ограничения давления представляет собой двухступенчатый механический клапан.Первая ступень сбрасывает чрезмерное избыточное давление, а вторая ступень помогает поддерживать давление на заданном уровне. Это похоже на регулятор давления топлива в обычной топливной системе.

Наконец, ECM открывает и закрывает топливные форсунки в соответствующее время с помощью датчиков положения коленчатого вала (CKP) и распределительного вала (CMP). Для запуска двигателя ECM требуется как CKP, так и CMP. Автомобиль продолжит движение без CMP, но двигатель остановится, если сигнал CKP будет потерян.

Для большинства применений используются два типа топливных форсунок — форсунки с электромагнитным клапаном и пьезоэлектрические форсунки. Боковая панель на странице 32 («Электромагнитный клапан и пьезоэлектрические форсунки») объясняет, как работают эти форсунки.

Процесс впрыска CRD разделен на три основных этапа: предварительный впрыск, основной впрыск и дополнительный впрыск (рис. 2, стр. 30). Давайте посмотрим на каждый этап.

Пилотный впрыск предназначен для снижения шума сгорания и выбросов загрязняющих веществ.Возможно до двух пилотных инъекций. Во время пилотного впрыска давление в цилиндре немного повышается, что приводит к более короткой задержке основного сгорания. Преимущество заключается в снижении пикового давления сгорания, что, в свою очередь, снижает шум сгорания. Пилотный впрыск также используется для уменьшения количества твердых частиц.

Основной впрыск обеспечивает энергию для работы двигателя, позволяя ему развивать максимальный крутящий момент и производительность.

Дополнительный впрыск предназначен для уменьшения количества твердых частиц и регенерации сажевого фильтра (DPF).Дополнительный впрыск 2 происходит ближе к концу сгорания и предназначен для снижения уровня образующихся частиц сажи. Дополнительный впрыск 1 происходит при 40 ° ATDC или позже. Это подводит углеводороды к катализатору окисления для регенерации катализатора. Решение о дополнительном впрыске 1 основано на информации от датчика перепада давления.

Диагностика систем CRD очень похожа на диагностику бензиновых двигателей с впрыском топлива. Использование диагностического прибора и лабораторного оборудования будет иметь решающее значение для эффективной и точной диагностики и ремонта.Рис. 3 на странице 34 — запись сканирующего прибора от пикапа GMC 2005 года выпуска. Двигатель работал неровно с пониженной мощностью, диагностические коды неисправностей отсутствовали. Запись на диагностическом приборе указала технику в правильном направлении, быстро определив, какие цилиндры не участвовали.

По данным диагностического прибора мы также можем подтвердить, что желаемое и фактическое давление в топливной рампе находятся в пределах спецификации, поэтому наша проблема не связана с давлением топлива. Это условие будет характерно для цилиндров 4 и 6.

Рис. 4A и 4B на странице 36 показаны две диаграммы. Первая таблица «Карта форсунок без IQA» (регулировка количества форсунок) показывает, что происходит, когда регулировка не выполняется. Синие линии представляют собой топливные форсунки, которые отстают от красных форсунок. Это уменьшит подачу топлива в цилиндры и ограничит мощность и крутящий момент.

Вторая диаграмма, «Карта форсунок с IQA», показывает форсунки после IQA, которые соответствуют форсункам с ECM. Если вы собираетесь ремонтировать автомобили CRD, это будет обязательная функция диагностического прибора.

Рис. 5 — снимок с дизельного двигателя Dodge Ram 2500 6,7 л 2007 года, показывающий текущие коды топливных форсунок, хранящиеся в ECM. Имейте в виду, что сохраненные числа хороши настолько, насколько хорош человек, который их вводит. Если этот автомобиль был в других магазинах, но проблема с управляемостью все еще существует, вы можете убедиться, что коды форсунок введены правильно. Изменить код очень просто: введите новый код и нажмите «Пуск», чтобы сохранить код.

Системы

CRD оснащены дополнительными датчиками и исполнительными механизмами, не обсуждаемыми в этой статье.Большинство этих компонентов являются общими для систем впрыска топлива — датчик положения педали акселератора, датчик давления воздуха на впуске, датчики давления наддува и т. Д. Информация датчика может поступать непосредственно в ECM или приниматься от другого модуля. Важно понимать, в каком конкретном автомобиле вы работаете, чтобы избежать погони за чем-то, что может быть вызвано другим модулем.

Возможность перепрограммирования диагностического прибора является обязательной при работе с автомобилями CRD. Каждый вопрос управляемости должен начинаться с проверки калибровки модуля.В некоторых случаях единственный ремонт — это обновление ECM новым программным обеспечением.

И последнее замечание: не забудьте изучить основы. Фотография слева — это автомобиль, которому не хватало мощности и у которого наблюдались проблемы с управляемостью. Единственным «ремонтом», который потребовался, были новый воздушный фильтр и чистка входного отверстия фильтра… и вызов специалистов по борьбе с вредителями.

Дизельные системы Common Rail только начинаются, поэтому сейчас самое время узнать, что их движет. Если вы это сделаете, вы будете готовы диагностировать и исправить их, когда они начнут появляться в ваших отсеках.

Скачать PDF

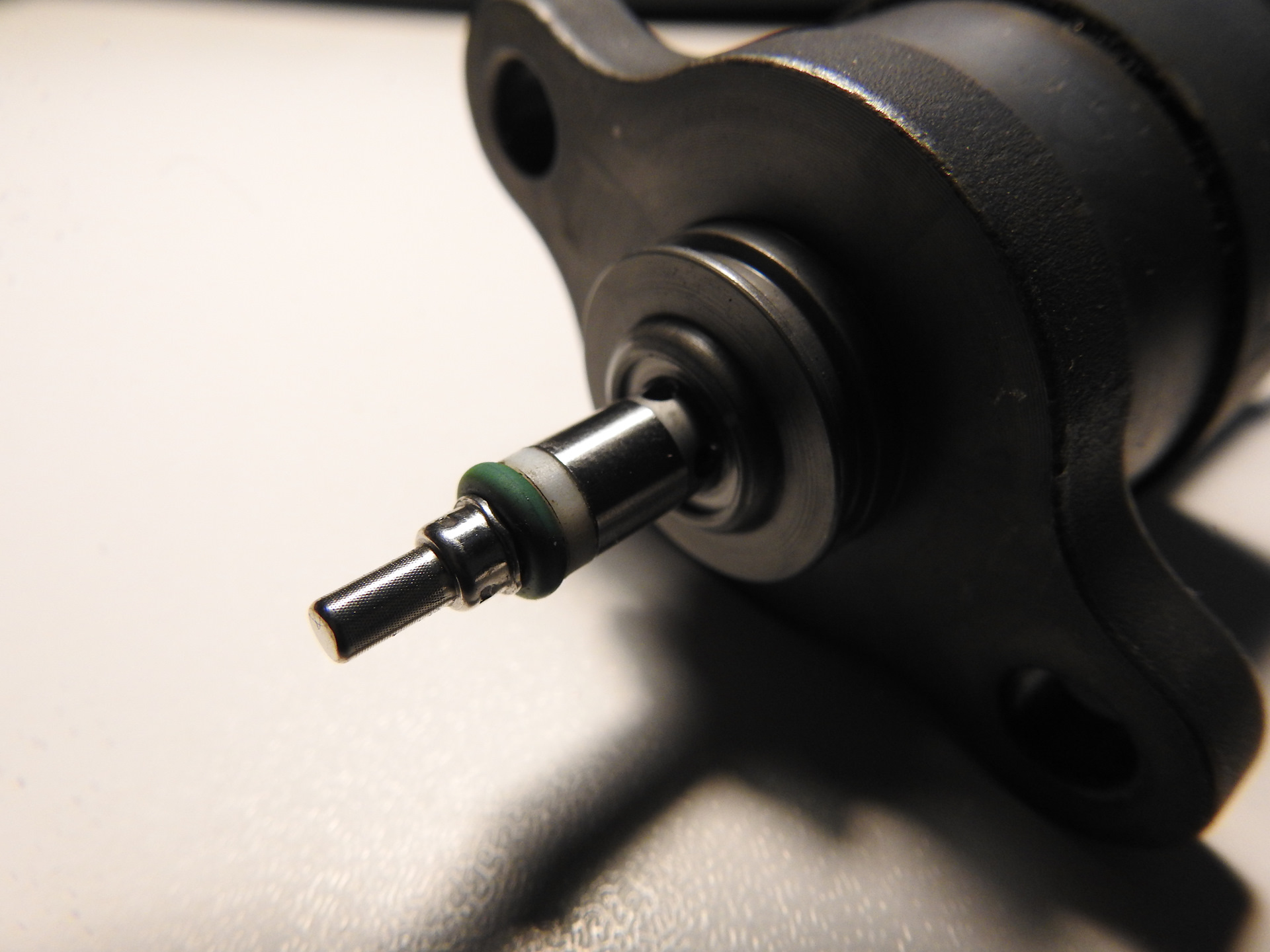

Регулятор давления топлива Common Rail

Контроль давления топлива Common Rail

Snap-on обсуждают, как диагностировать проблемы с топливными системами под давлением

Опубликовано: 24 февраля 2015 г.

Давление топлива создается постоянно работающим насосом высокого давления. ЭБУ двигателя контролирует давление топлива, используя стратегию замкнутого контура. Замкнутый контур включает ЭБУ двигателя, датчик давления в рампе и клапан регулирования давления в рампе.

ЭБУ получает информацию от датчика давления в рампе в виде переменного напряжения. Затем он использует эту информацию для определения необходимого давления топлива. Затем ЭБУ отправляет команду регулятору давления топлива через рабочий цикл для достижения желаемого давления.

Датчик давления топлива представляет собой трехпроводное устройство с напряжением аккумулятора на одном проводе, массой на другом, а третий провод является сигнальным. На сигнальном проводе вы найдете полувольта KOEO (ключ на выключенном двигателе).Напряжение на холостом ходу будет примерно от 1,2 В до примерно 3 В. дроссельная заслонка.

Электромагнитный клапан регулировки давления топлива представляет собой двухпроводное устройство с напряжением аккумуляторной батареи на одном проводе. Затем ЭБУ тянет другой провод на землю, чтобы замкнуть цепь и увеличить давление в рампе. Время нахождения этого сигнала на земле отображается на сканирующем приборе в процентах. В большинстве систем низкий рабочий цикл равен низкому давлению, а высокий рабочий цикл равен высокому давлению топлива. Для достижения правильного давления на холостом ходу команда около 18% является нормальной для большинства систем.

Этот сигнал рабочего цикла можно проверить с помощью осциллографа, настроенного на измерение напряжения, установив напряжение на 20 вольт и шкалу времени на 20 мс. Снова проверьте регулятор давления топлива, и он должен выглядеть как на изображении ниже. Если у вас есть осциллограф Snap on, вы можете превратить этот сигнал в живое процентное значение следующим образом.

Дважды нажмите кнопку «Назад», чтобы вернуться в главное меню осциллографа, отсюда выберите графический мультиметр. В следующем меню вы можете выбрать тип сигнала, который хотите измерить, одна из опций — рабочий цикл, нажмите эту опцию.Графический мультиметр затем преобразует сигнал в живое процентное значение.

Лабораторный прицел установлен на напряжение

Рабочий цикл соленоида управления давлением топлива (желтый след)

Напряжение датчика давления топлива (зеленая кривая)

Мультиметр графический

Рабочий цикл соленоида управления давлением топлива (желтый след)

Напряжение датчика давления топлива (зеленая кривая)

клапан регулирования давления common rail

Отличные новости !!! Вы обратились по адресу, где был приобретен клапан регулирования давления Common Rail.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний клапан регулирования давления Common Rail должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели клапан регулирования давления Common Rail на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в клапане управления давлением Common Rail и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести клапан управления давлением common rail по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Купить регулятор давления common rail на AliExpress.

Отличные новости !!! Вы находитесь в нужном месте в поисках регулятора давления Common Rail. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулятор давления Common Rail должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор давления Common Rail на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регуляторе давления Common Rail и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулятор давления common rail по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как работает регулятор давления топлива?

02 декабря 18

Возможно, вы не слышали термин «регулятор давления топлива », но как обязательный компонент любой системы EFI ваш автомобиль не будет работать без него.Регулятор давления топлива видит, что топливная рампа создает давление, достаточное для поддержания системы топливной форсунки автомобиля с нужным количеством топлива. Без регулятора давления топлива топливо будет проходить через систему вашего автомобиля и никогда не достигнет форсунок. Если прохождение топливного бака полностью заблокировано, слишком много топлива попадет в топливные форсунки и приведет к их выходу из строя.

Для обеспечения надлежащей топливно-воздушной смеси. , соответствующая топливная смесь необходима для всех дорожных ситуаций, от холостого хода до низких и более высоких оборотов.Здесь срабатывает регулятор давления топлива и выполняет свою работу, гарантируя, что подача топлива удовлетворяет спрос.

Что такое регулятор давления топлива?

Используется для обеспечения стабильной подачи топлива, регулятор давления топлива необходим, чтобы ваш автомобиль продолжал движение. Даже если есть резкие изменения потребности в топливе, ваш регулятор давления топлива будет следить за тем, чтобы топливо поступало правильно. Топливная форсунка имеет две стороны. Топливная рампа создает давление на одной стороне топливной форсунки, в то время как другая сторона форсунки нагнетается воздухом с помощью компрессора или турбонагнетателя.

Идеальное соотношение топлива и воздуха 1: 1 . В то время как регулятор давления топлива наблюдает за регулированием давления топлива относительно наддува / давления воздуха, он позволяет топливной форсунке поддерживать правильное соотношение между наддувом и топливом. Регулятор давления топлива имеет диафрагму для управления перепускным клапаном, который известен как шаровое седло . Он открывается и закрывается, чтобы правильно отрегулировать, чтобы обеспечить равномерную и стабильную подачу топлива. Когда наддув подается на верхнюю часть регулятора, то диафрагма, которая прикреплена к перепускному клапану , сжимается пружиной, чтобы уменьшить избыток топлива.Это заставляет топливный насос работать с большей нагрузкой, позволяя увеличить давление топлива, одновременно увеличивая давление наддува во впускном коллекторе на .

Как узнать давление топлива, заданное моим регулятором?

Регулятор давления топлива имеет удобный штуцер давления , к которому можно присоединить манометр . В некоторых случаях датчик давления топлива используется вместо манометра давления топлива для обеспечения цифрового выхода.

Иногда люди предпочитают заменить регулятор давления топлива на своем автомобиле.Регулятор давления топлива большего размера может принимать больший поток и поддерживать более высокое давление и поддерживать соотношение 1: 1. Некоторые из этих регуляторов давления топлива могут работать с различными видами спиртового топлива, такими как метанол или этанол , в то время как менее дорогой регулятор давления топлива часто страдает от поломки диафрагмы после воздействия таких видов топлива. Если диафрагма регулятора давления топлива сломается, это может привести к серьезному повреждению двигателя. Ремонт или замена двигателя — чрезвычайно дорогостоящий ремонт, поэтому вам необходимо убедиться, что ваш регулятор давления топлива находится в оптимальном рабочем состоянии, и проверить его, как только вы заметите какое-либо необычное поведение в вашем автомобиле.

Признаки неисправности регулятора давления топлива

Если вы заметили какой-либо из этих симптомов, возможно, в вашем автомобиле неисправен регулятор давления топлива. Это проблема, которую нужно решать немедленно.

• Почерневшие свечи зажигания — Выньте свечу зажигания, чтобы проверить, не покрыт ли ее конец сажей, что может означать неисправный регулятор давления топлива.
• Плохо работает и двигатель глохнет — Если ваш двигатель не работает плавно или плохо работает на холостом ходу, это может быть признаком неисправности регулятора давления топлива.То же самое касается и вашего автомобиля, который иногда глохнет.
• Черный дым — Когда из выхлопной трубы вашего автомобиля выходит черный дым, это признак неисправности регулятора давления топлива.
• Запах бензина на масляном щупе — Если вы чувствуете запах газа на масляном щупе, это признак неисправности регулятора давления топлива.
