Ремонт ручного тормоза ваз 2115

Трос стояночного тормоза — это то устройство, благодаря которому осуществляется взаимодействие с тормозами задних колес. Всем известный ручник сейчас мало используется при остановке на перекрестке, но на механике, ВАЗ-2114 например, очень удобно воспользоваться им на крутом спуске.

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Введение

Такой важный элемент стояночного тормоза, как тросик, представляет собой устройство, посредством которого сила, приложенная к ручнику водителем транспортного средства, передаётся на тормозную систему задних колёс. В последнее время автовладельцы всё реже прибегают к помощи рычага стояночного тормоза во время торможения на перекрёстках, однако, этого нельзя сказать про автомобили с механической трансмиссией, такие как ВАЗ-2115, ручник которых помогает притормозить машине на крутом спуске.

Часто владельцы ВАЗ-2115 сталкиваются с тем, что им приходится менять или подтягивать рычаг стояночного тормоза

В случае обнаружения любой неисправности в функционировании этого элемента конструкции, автовладелец должен знать, как подтягивать трос ручника. С неисправной деталью хозяину авто не удастся уменьшить радиус поворота во время экстренных разворотов. Кроме того, исправный ручник позволит легче и быстрее поднять машину домкратом.

Выводы

Качественный ремонт тормозной системы возможен не только в автосервисе, но и в собственном гараже. Это не только экономия в финансовом плане, но и понимание собственной значимости, которой так не хватает начинающим автолюбителям.

Немаловажен факт выполнения профилактических мероприятий. В предзимний период рекомендуется смазать тросики, что продлевает срок их эксплуатации и оптимизирует работу всей системы. Также смазкой обрабатываются оси, наконечники и тяга уравнителя. Периодический осмотр и регулировка обеспечат безопасность не только водителя и пассажиров, но и остальных участников движения.

В каких случаях необходима регулировка тросика?

Предназначение любого ручного тормоза — удержать машину в неподвижном положении на склоне. Чтобы проверить функциональность этой детали, необходимо поставить авто на любом склоне, который имеет уклон не более чем 25%. Если вблизи такой местности нет, можно просто оставить транспортное средство на ручнике на ровной дороге и сильно толкнуть его. Оставшаяся в неподвижном положении машина — свидетельство нормально функционирующей системы ручного тормоза. В противном случае, даже при незначительном движении автомобиля, хозяин должен задуматься о том, как натянуть ослабленный тросик. Дело в том, что на подтягивание этого элемента нужно немного времени и знаний, ввиду чего каждый заинтересованный человек сможет самостоятельно решить эту задачу.

Итак, если владелец авто не знает, как подтянуть ручник на ВАЗ-2115, он должен прочитать нижеприведённую инструкцию и, вооружившись двумя ключами на 13 (предпочтительнее взять один стандартный, а второй трещоточный), немедля приступить к работе.

Целесообразнее произвести регулировку тросика стояночного тормоза на какой-нибудь яме или канаве, чтобы автолюбитель мог беспрепятственно «подобраться» к системе. В первую очередь следует найти непосредственно механизм регулировки, который располагается в задней части транспортного средства.

Чтобы правильно подтянуть ручник на ВАЗ-2115, необходимо посредством заранее подготовленного инструмента ослабить одну гайку, а вторым ключом закрутить регулировочный элемент так, чтобы эффективность рычага стала прежней. После этого следует затянуть ослабленную контргайку. Следует отметить, что эту манипуляцию, вероятнее всего, придётся повторить не один раз, чтобы нормализовать работоспособность системы.

Подтягивать тросик следует до тех пор, пока при 2–4 щелчках задние колёса не начнут активно блокироваться и удерживать автомобиль даже на крутом уклоне. Проверить функциональность отрегулированного рычага стояночного тормоза можно даже в процессе движения, подняв ручник и проверив быстроту и чёткость блокировки колёс.

Стоит отметить, что необходимо опасаться чрезмерного перетягивания тросика, так как колодки будут слишком близко подходить к барабанам (это чревато быстрым износом барабанов и колодок, сильным перегревом тормозной системы, увеличенным объёмом «съедаемого» топлива).

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

1. Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
2. Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
3. Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
4. Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Проверка и регулировка тормозов задних колес и ручного тормоза

Хорошие скоростные качества автомобилей ВАЗ потребовали от конструкторов эффективного решения тормозной системы, которая бы обеспечивала быстрое гашение скорости и надежную устойчивость автомобиля на дороге в момент торможения.

Достаточно вспомнить, что автомобили ВАЗ, полная масса которых составляет 1345 кг, имеют возможность развивать максимальную скорость 140 — 150 км/ч.

Система тормозов, установленная на автомобилях, позволяет при движении автомобиля с полной нагрузкой на горизонтальном участке асфальтированной дороги обеспечить следующие величины путей торможения до полной остановки: при скорости движения 30 км/ч — 6 м, при скорости движения 80 км/ч — 35 м.

Чем же достигаются такие высокие показатели?

Одним из основных параметров эффективности тормозов принято считать отношение полной массы автомобиля к суммарной площади накладок всех тормозов, естественно, конструкторы изыскивают пути снижения величины приведенного выше отношения, а этого можно добиться либо за счет снижения массы автомобиля, либо за счет увеличения суммарной площади накладок.

На автомобилях ВАЗ 2101-2107 система тормозов состоит из дисковых колодочных тормозов, установленных на передних колесах, и барабанных колодочных тормозов на задних колесах. Суммарная площадь накладок всех четырех колес составляет 603 см², таким образом, нагрузка на 1 см² площади накладок составляет 1,5 — 2,0 кгс.

Необходимо отметить, что приведенные величины удельного давления значительно меньше аналогичных показателей многих автомобилей подобного класса. Незначительные удельные нагрузки при условии разумного и грамотного использования тормозов в эксплуатации исключают интенсивный износ накладок и обеспечивают надежность действий тормозов.

Для обеспечения высокой эффективности тормозов и гарантии их безотказности следует в обязательном порядке через каждые 5 тыс. км проверять и при необходимости регулировать тормоза.

Регулировка тормозов

Чтобы правильно выполнить операции по регулировке тормозов задних колес и ручного тормоза, можете воспользоваться следующими рекомендациями:

• подготовьте необходимый для этого случая инструмент: ключ рожковый 13 мм., пассатижи, ключ комбинированный для крепления колес, ключ накидной 17 мм. и щуп 0,1-0,15 мм.
• установите автомобиль на эстакаду или смотровую канаву
• снимите колпаки задних колес и ослабьте болты крепления колес
• вывесите заднюю часть автомобиля и установите подставки
• выверните болты крепления колес и снимите колеса.

Следует напомнить, что выполнение описываемой операции достаточно неудобно, так как требуется помощник, который во время проверки тормозов должен находиться в автомобиле и выполнять ваши несложные команды.

В случае если такой помощник найден, он по вашей команде должен нажать на педаль тормоза, а вы в это время, вращая барабан, определяете, соприкасаются ли колодки с зеркалом барабана.

В случае если требуется регулировка необходимо:

• удерживая колодки прижатыми, поворачивайте гайку регулировочных эксцентриков 1 и 2 до их соприкосновения с колодками
• отпустив педаль тормоза, поверните гайки в обратную сторону примерно на 10° так, чтобы зазор между колодками и зеркалом барабана был 0,10 — 0,15 мм.
• щупом проверьте установленный зазор
• для большей уверенности резко 3 — 4 раза нажмите на педаль тормоза и вновь проверьте зазор. При необходимости регулировку следует повторить
• установите колеса, заверните болты крепления их и проверьте легкость вращения. Колеса должны вращаться совершенно свободно.

Схема регулировки зазора между колодками тормозов и тормозным барабаном

Бывают случаи, когда требуемый зазор между колодками и барабаном установить не удается. Это служит симптомом чрезмерного износа тормозных колодок, которые следует заменить на новые.

Замену накладок производят, естественно, при снятых барабанах. Снять тормозной барабан даже в условиях станции технического обслуживания — достаточно трудоемкая операция.

Дело в том что в процессе эксплуатации в результате электрохимической коррозии, барабан, отлитый из алюминиевого сплава, как бы «приваривается» к буртику фланца полуоси, изготовленной из стали. Известны многочисленные рекомендации и советы, как быстрее снять барабан.

Следует напомнить, что применение различного вида съемников не дает желаемого результата, более того, съемник чаще всего ломает буртик барабана.

Проще всего для снятия барабана использовать два крепежных болта 1, которые вворачивают в технологические отверстия 2 до отделения барабана. Однако, как показала практика, такой способ эффективен в случае, когда автомобиль «молодой», т. е. пробег его составляет 3 — 5 тыс. км.

Тормозной барабан

Если указанным способом снять барабан не удается, в качестве крайней меры можно предпринять следующее:

• вывернуть направляющие штифты из барабана
• смазать посадочное место барабана на полуоси моторным маслом, запустить двигатель и нажать на педаль тормоза
• включить первую передачу.

С помощью описанных манипуляций практически всегда удается освободить барабан, так как удерживаемый колодками он стоит на месте, а полуось вращается.

Вращаясь, полуось издает очень неприятный пищащий звук, однако по истечении 10 — 15 с двигатель можно выключить, отпустить педаль тормоза и снять барабан.

Замена задних колодок

Разборка тормоза и

замена колодок выполняются в такой последовательности:

• отсоединить конец троса 10 от рычага 3 ручного привода колодок и снять рычаг
• отсоединить верхнюю 5 и нижнюю 9 стяжные пружины
• повернуть чашки 1 опорных стоек и снять их вместе со стойками, пружинами и нижними чашками
• снять колодки 2, выведя их из пазов поршней цилиндра  4
• снять распорную планку 6.

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Проверка ручного тормоза

Чтобы проверить состояние, вернее работоспособность ручного тормоза, следует установить автомобиль на небольшой уклон и, если затянутый на 3 — 4 щелчка рычагом ручной тормоз удерживает автомобиль на уклоне, можно считать, что все в полном порядке.

В случае когда ход рычага ручного тормоза большой, его необходимо отрегулировать с помощью натяжного устройства, для чего следует выполнить такие операции:

• перевести рычаг управления ручным тормозом в крайнее нижнее положение
• вытянуть рычаг вверх на два щелчка (на два зубца сектора)
• из смотровой канавы или из-под эстакады ключом 13 мм. и пассатижами отпустить контргайку 3, вращением регулировочной гайки 2 натянуть трос 1, затем снова затянуть контргайку.

Регулировка ручного тормоза

После окончания операции проверьте в действии, правильно ли была выполнена регулировка.

Замена троса ручника lada 2104 (ваз 2104) фото

Как самому правильно отрегулировать или заменить трос ручного тормоза ВАЗ-2107

Назначение ручного тормозного механизма на автомобиле ВАЗ-2107 заключается в обеспечении блокировки задних колёс автомобиля во время стоянки. Согласно регламенту, исправно работающий и должным образом отрегулированный ручник должен удерживать транспортное средство в неподвижном положении под уклоном до 25%. Из-за того, что тормозные колодки со временем изнашиваются, стояночный тормоз перестаёт эффективно справляться со своей задачей и периодически нуждается в подтяжке. Кроме того, сам трос ручника функционирует в агрессивных условиях, он рано или поздно растягивается, изнашивается и даже разрывается, в связи с чем требуется замена. Для ремонта ручного тормоза можно обратиться на СТО, хотя эта система устроена настолько просто, что с ней справится любой автолюбитель — нужно только иметь представление о том, как подтянуть или заменить ручник на ВАЗ-2107, и располагать минимальным набором инструментов.
Трос ручника со временем растягивается, изнашивается или разрывается

По каким ещё причинам стояночный тормоз машины может отказать? Прежде всего, под воздействием влаги, коррозии, а также из-за скопившихся загрязнений трос довольно часто заклинивает в защитной оболочке. Проблема, как правило, устраняется обычной прочисткой и нанесением смазки, но иногда единственным решением становится замена. Довольно редко, но всё же случается, что выходит из строя храповой механизм рычага, в связи с чем требуется его разборка и замена вышедших из строя деталей. Но приступать к такому ремонту стоит только в том случае, если вы уверены в работоспособности остальных элементов системы, включая правильно отрегулированное натяжение троса.

Регулировка ручника своими руками

Если вы своевременно зададитесь вопросом, как подтянуть ручник на ВАЗ-2107, и всю работу выполните правильно, то сможете избежать ряда неприятных ситуаций. Надёжно заблокированные колёса не дадут автомобилю скатиться во время стоянки. Помимо этого, исправно работающая ручная тормозная система значительно упрощает трогание машины с места, если вы находитесь на дороге под большим уклоном. Поэтому если ручник на ВАЗ работает недостаточно эффективно, ознакомьтесь с инструкцией по его регулировке.

Своевременная подтяжка ручника на ВАЗ-2107 позволит избежать неприятных ситуаций

Перед тем как натянуть ручник на ВАЗ-2107, удостоверьтесь, что тормозные колодки задних колёс находятся в нормальном техническом состоянии. А также проверьте состояние самого троса — возможно, он слишком сильно растянут или изношен и обычная подтяжка не решит проблему. И также проверьте работоспособность привода ручного тормоза. Если все детали исправны, подготовьте два гаечных ключа на «13», плоскогубцы и начинайте регулировку, руководствуясь описанной ниже последовательностью действий:

1. Выполняется регулировка ручного тормоза ВАЗ-2107 под днищем автомобиля, поэтому его необходимо установить над смотровой ямой или поднять заднюю часть машины при помощи домкрата.
2. Установите рычаг стояночного тормоза в рабочее положение, затянув на 5–6 щелчков.
3. После этого, находясь под автомобилем, удалите все загрязнения с регулировочного штока и гаек. После очистки, придерживая одним ключом регулировочную гайку, ослабьте контргайку.
4. Далее, путём закручивания регулировочной гайки необходимо подтягивать трос ручника до тех пор, пока не произойдёт блокировка задних колёс. В процессе регулировочный шток следует придерживать плоскогубцами, чтобы он не проворачивался.
5. После того как была установлена необходимая степень натяжения тросика, закрутите гайку ещё на несколько оборотов — это необходимо для уменьшения свободного хода рычага.
6. Теперь проверьте, действительно ли колёса тормозятся, и, если всё нормально, можете затянуть контргайку.

Если натяжение ручника отрегулировано правильно, то тормозные колодки будут удерживать машину при уклоне 25%

По завершении работы нелишним будет смазать резьбовые соединения, к примеру, литолом — это облегчит процесс регулировки в следующий раз. Итак, теперь вы узнали, как производится подтяжка ручника на автомобиле ВАЗ-2107, но ещё нужно проверить систему в действии. Для этого подыщите дорожный участок с уклоном в 25% (или подходящую эстакаду) и после остановки потяните рычаг ручного тормоза на 2–4 щелчка. Если натяжение отрегулировано правильно, тормозные колодки будут удерживать машину на месте.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

В этой схеме нам будет нужно элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

1. Авто устанавливается на эстакаду или «козлы».

Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

Регулировка ручника

на всех переднеприводных автомобилях
ВАЗ
. Отличие от моделей машин практически отсутс.

Как подтянуть ручник

Лада Гранта,Приора,
ВАЗ 2110
,2112,2115 и ВАЗ 2114 группа в ВК .

Натягиваем регулировочную гайку

У нас всё заржавело, мы сменили механизм регулировки

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23% Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и , когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

1. Наконечники ослаблены.
2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

Сильный износ троса ручника

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Тросик ручника необходимо менять в случае частого заклинивания

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго.

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.

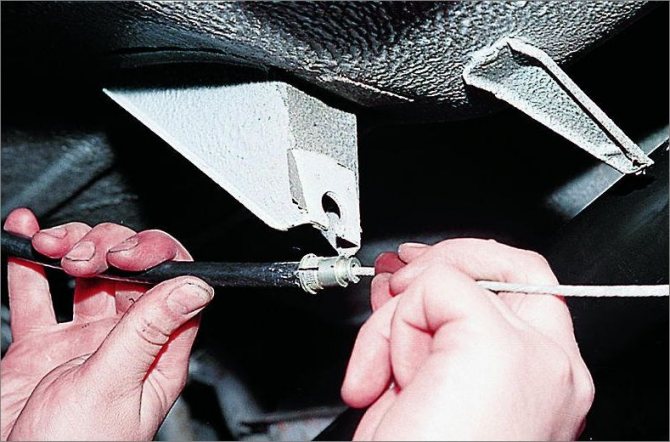

5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

регулировка фото и видео

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Введение

К примеру, даже при самой простой работе по замене пробитого колеса, необходимо ставить автомобиль на ручник, иначе Вы рискуете «положить» автомобиль на бампер в результате того, что автомобиль «поедет» вперёд. И это не самое страшное, что может произойти! Вы можете причинить себе серьёзные физические увечья.

Уронили Тойоту ББ на асфальт

Та же самая Тойота

Классика упала с домкрата

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещётку

Набор ключей на 13

Напарник (желательно самый крутой автослесарь)

1. Два ключа на 13. Желательно чтобы один из них был торцевым.
2. Головка на 8.
3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

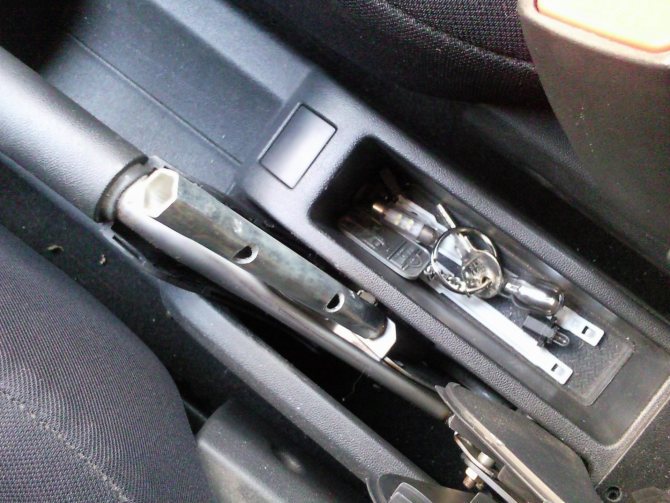

1. Полностью опустите рычаг ручника в салоне.
   Опустите ручку ручника
2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.
   Снимите глушитель с крепления к кузову
4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
   Снимаем и отводим в сторону защитный экран
5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

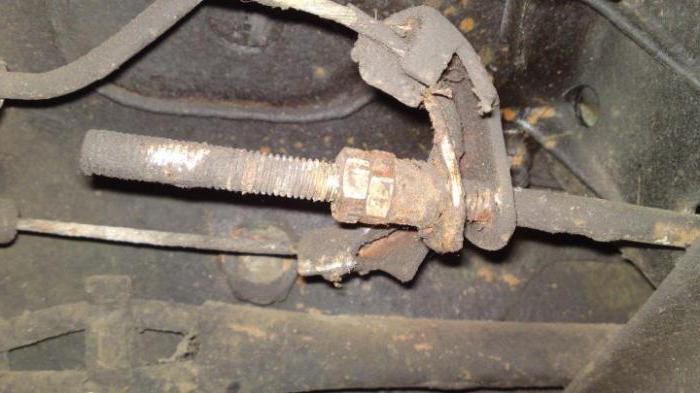

   Механизм выглядит так

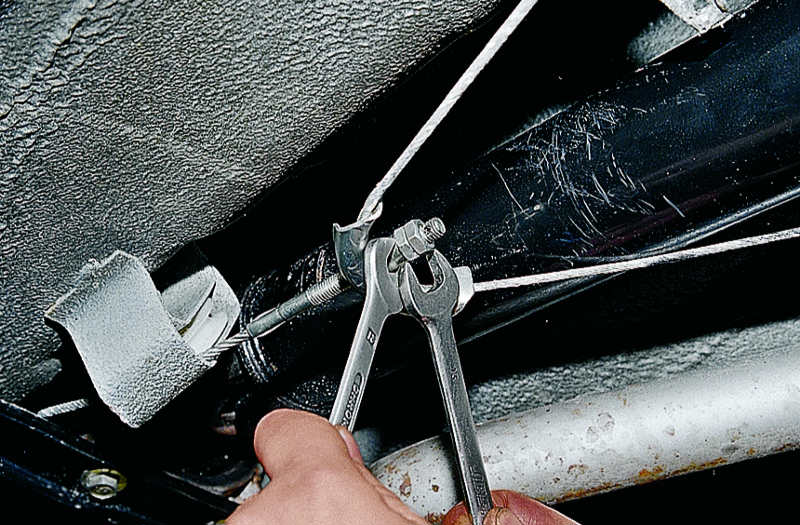

6. Ослабьте ключом на 13 затяжку первой гайки.
   Ослабляем

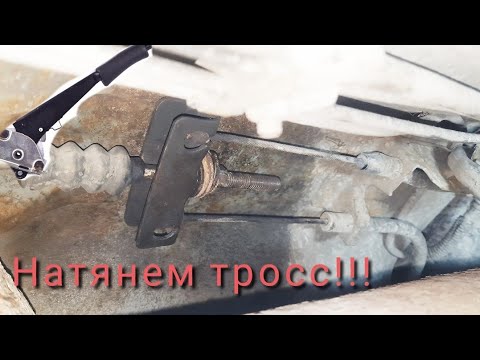

7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Видео регулировки ручника

Принцип работы ручника на Гранте

https://youtube.com/watch?v=Av-jj8NNrv8

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

Так быть не должно (при этом тормоза не схватывают задние колёса)

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

1. изношены задние тормозные колодки;
2. поломан или растянут тросик ручника/

Полностью проверить правильную работу ручника можно на горке в 23 градуса. Автомобиль при полностью поднятом рычаге ручника должен стоять на месте на выключенной передаче.

Замена троса ручника на ВАЗ 2107

Осуществить замену троса ручника на ВАЗ 2107 вполне возможно самостоятельно. Исправность данного устройства является залогом безопасности, поэтому не следует пренебрегать ею. Чтобы осуществить замену троса на «семерке», потребуется приобрести новую деталь, после чего выполнить процедуру в соответствии с алгоритмом, который будет описан в данном материале.

Рычаг стояночного тормоза ВАЗ (классика), причины поломки

Если стояночный тормоз не фиксирует ТС на месте, значит он неисправен. Причин этому может быть две. Первой причиной являются оборванные либо растянутые тросы. Вторая причина — стертые колодки ручного тормоза или тормозные колодки. Если рычаг ручного тормоза опущен, а лампа на панели приборов по-прежнему горит, вероятнее всего, уровень тормозной жидкости меньше минимального.

Частой причиной выхода ручника из строя является заклинивание троса из-за механических повреждений, попадания влаги и грязи, ржавчины. Кроме того, стоит отметить, что для выхода ручного тормоза из строя достаточно проехать несколько километров на натянутом ручнике. Конструкция стояночного тормоза в барабане дает возможность прижиматься к тормозной поверхности только 1/4 части колодок. При езде данная часть колодок быстро истирается и уже не достает до барабана. В данном случае можно попробовать отрегулировать трос ручника. После езды на натянутом ручнике, как правило, его можно подтянуть, примерно 3-4 раза. После этого колодки стираются окончательно и для восстановления работоспособности ручного тормоза нужна их замена.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

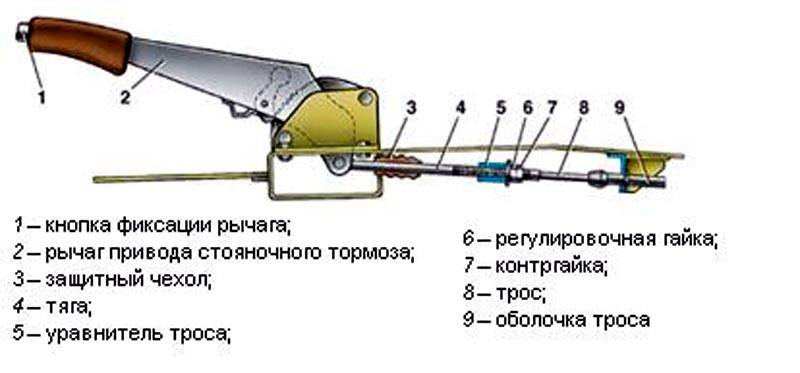

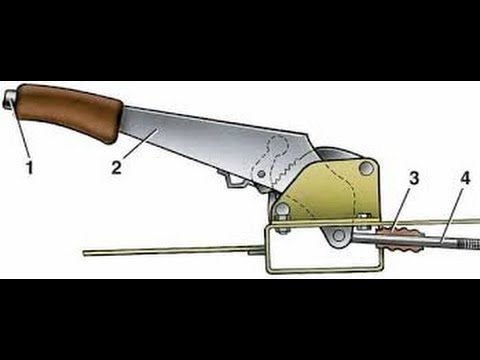

1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес. После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте.

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.

Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.

Важно знать! При установки заднего тросика важно знать следующее, что данный элемент имеет правую и левую стороны. На правой стороне имеется резиновая трубка, которая выполняет роль дополнительной изоляции оплетки от находящейся рядом, горячей трубы резонатора.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

• ключ на «10»;
• два ключа на «13»;
• большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

1. Ручник нужно опустить до упора вниз.
2. Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
3. Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
4. Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
5. Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.
6. К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
7. Следует отвернуть болт крепления и отсоединить оболочку троса.
8. Из отверстий тормозных щитков с каждой стороны вытягивают трос.
9. Потом достают и оболочку троса из креплений на кузове.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Как выполняется замена

При замене тросов стояночного тормоза Renault Logan наше видео покажет, что нужно делать при самостоятельном ремонте. Стоит отметить, что правый и левый задний трос меняются аналогичным образом.

Чтобы восстановить ручник Renault Sandero, LADA Largus, установленный тросик снимают и меняют следующим образом:

1. Ослабляется натяжение приводных тросов путем раскручивания регулировочной приводной гайки на ручнике.
2. Снимается тормозной барабан.
3. Снимается задняя тормозная колодка, а наконечник троса отсоединяется от рычага, который отводит саму колодку.
4. Фиксатор оболочки троса сжимается.
5. Трос извлекается из отверстия.
6. Вынимается трос из держателя, расположенного на рычаге балки.
7. Необходимо его немного вытянуть в салон, после чего снять с уравнителя.
8. Полностью извлекаем из отверстия в кузове.

При проведении замены троса ручного тормоза на Логан можно столкнуться с ситуацией, когда он не может свободно перемещаться в оболочке. Поэтому его надо смазать трансмиссионным или моторным маслом (на собственное усмотрение).

Еще до замены троса ручника важно убедиться в том, что длины нового тросика вполне хватает для установки на транспортное средство. В противном случае придется покупать новый расходник

Как понятно из инструкции, процедура довольно простая. Стояночный тормоз будет отремонтирован только в том случае, если будут соблюдены все операции по самостоятельной замене тросика и проверки его работы путем установки автомобиля под уклон на ручник. Новая деталь гарантированно прослужит несколько лет без лишних проблем.

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Снять облицовку туннеля пола. (см. тут)

Разрежьте коврик пола в задней части рычага и отведите части коврика в стороны.

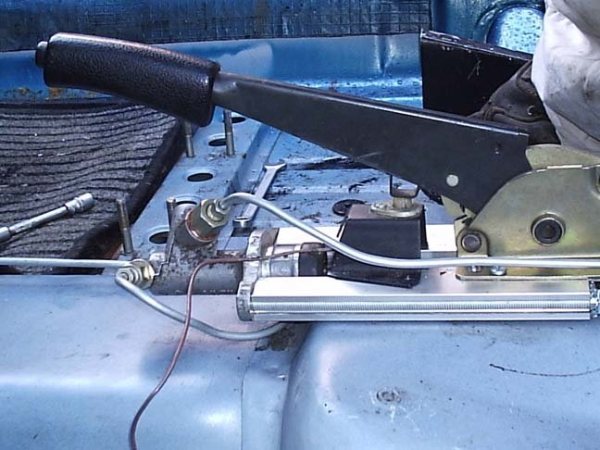

1 — рычаг ручного привода тормоза; 2 — трос уравнителя рычага ручного привода тормоза; 3 — регулировочная гайка троса уравнителя; 4 — уравнитель тросов ручного привода тормоза; 5 — тросы ручного привода тормоза; X — регулировочный размер для натяжения тросов, X = 16 ± 0,3 мм

Ослабить регулировочную гайку 3, рисунок 17-1, троса уравнителя рычага ручного привода тормоза

. и отсоединить оба троса 5 от уравнителя 4 .

Отвернуть две гайки крепления рычага к шпилькам туннеля пола,

Сдвинуть передние сиденья до упора вперёд, приподнять рычаг и отсоединить колодку жгута проводов от выключателя 2, рисунок 17-2, сигнальной лампы рычага ручного привода тормоза (головка сменная 13, удлинитель и вороток).

1 — точки крепления рычага; 2 — выключатель сигнальной лампы

Снять рычаг ручного привода тормоза.

Отверните регулировочную гайку с наконечника переднего троса и отсоедините короткий трос от рычага.

Снимите выключатель сигнальной лампы включения ручного тормоза, вывернув винт его крепления.

Подсоединить колодку жгута проводов к выключателю сигнальной лампы рычага ручного привода тормоза, установить рычаг на шпильки крепления и закрепить двумя гайками. Момент затяжки гаек 8 Н.м (0,8 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).

Установить тросы привода ручного тормоза в отверстия уравнителя.

Завернуть регулировочную гайку рычага ручного привода так, чтобы размер X, рисунок 17-1, от верхнего торца регулировочной гайки до торца резьбовой части троса уравнителя составлял 16 ± 0,3 мм (ключ гаечный 10, штангенциркуль).

Регулировка привода ручного (стояночного) тормоза

Примечание: подробнее регулировка стояночного тормоза показана здесь.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Опустить рычаг ручного привода тормоза.

Пять раз затянуть и опустить рычаг ручного привода тормоза в исходное положение для приведения тросов привода в рабочее состояние.

Убедиться что задние колеса вращаются. Если это не так, проверить следующие элементы и при необходимости отремонтировать или заменить их:

— тросы ручного привода тормоза;

— поршень колесного цилиндра;

— механизм автоматической регулировки зазора.

Снять задние колеса.

Ослабить регулировочную гайку 3, рисунок 17-1, натяжения тросов (ключ гаечный 10).

Установить рычаг ручного привода тормоза на второй вырез зубчатого сектора.

Подтянуть регулировочную гайку так, чтобы тормозной барабан перестал вращаться вручную .

Затянуть и опустить рычаг ручного привода тормоза 2-3 раза и проверить вращение тормозного барабана. Если барабан не вращается постепенно ослабить регулировочную гайку до свободного вращения барабана .

Установить задние колеса.

Установить облицовку туннеля пола.

Проверить эффективность рабочей тормозной системы.

Советы профи

При замене рычага стояночного тормоза осмотрите ролик с компонентами крепления: болт с пружинной шайбой (1), ролик (2), втулка (3). Если есть механические повреждения, ролик подлежит замене. Перед монтажом смажьте втулки (б) и контактирующие поверхности ролика (а) смазкой ЛСЦ-15 либо Литол-24.

Если нужно заменить пружину тяги рычага, выворачиваем кнопку ручки рычага. Вынимаем пружину и, при потребности, меняем ее.

Замена рычага ручника ВАЗ 2101 — 2107

Наверное некоторых это может удивить, но с годами, а вернее даже с десятилетиями, рычаг стояночного тормоза на ВАЗовской классике может погнуться, и даже отломаться. На первый взгляд это кажется странным, ведь эта деталь металлическая, а стальные вещи принято считать крепкими. Но иногда, такое может произойти спустя всего пол года, после установки не качественной запчасти.

Возможно это следствие усталости металла. Но как бы там не было, лично мне ездить с неработающим ручником как то не очень. Не то чтобы он был необходим, но это ощущение не совсем исправной машины, никогда не казалось мне приятным.

На моей, родительской Копейке, за 20-ать лет владения этой машиной, данный рычаг уже раз менялся. Видимо мне попалась деталь неплохого качества, поэтому она и проходила более 10-яти лет. В моем случае рычаг не стал отламываться, а постепенно выгинался в сторону водителя. Но выгнуло его уже так сильно, что мне стало очевидно; — его нужно менять. Хотя в начале я даже не мог поверить своим глазам, я не верил, что рычаг может так согнуть. Я даже начал думать, что наверное так оно и было, а я просто не обращал на это должного внимания. Но потом его выгнуло еще сильнее и я понял, что так быть уж точно не должно).

В общем, если Вы уже определились, что замена рычага ручника на Ваз 2101 — 2107 Вам действительно нужна, сейчас я опишу как это сделать. И для начала Вам нужно отсоединить короткий трос ручника. Сделать это не сложно, но наличие ямы было — бы желательно. Значит; — чтобы отпустить короткий трос ручника от длинного, — который уже идет к колесам. Вам нужно снять пружину со шпильки короткого тросса и полностью выкрутить гайку (она там на 13-ать), регулирующую натяжение стояночного тормоза, со шпильки. Когда гайка будет выкручена, шпильку можно вывести из металлической «косы», соединяющей длинный и короткий тросс ручника. И подвести шпильку поближе к ролику, через который короткий трос ручника подымается в салон, к самому рычагу.

Теперь Вам нужно перейти в салон и снять сам рычаг. Рычаг стояночного тормоза на ВАЗовской классике крепится четырьмя болтами на 10-ять. Но если не снимать сами кресла, то подобраться к ним обычным, рожковым ключем, у Вас врятли получится. Здесь понадобятся головки на 10-ять.

Еще некоторая сложность в том, что два из четырех вышеупомянутых болтов, прикрыты пластиковым кожухом, который крепится к рычагу маленьким винтиком под крестообразную отвертку. Некоторые, чтобы открутить этот винтик снимают водительское сиденье, но вполне можно просунуть отвертку под сиденьем и выкрутить маленький винт, не снимая кресло.

Теперь можно выкручивать сам рычаг. Как правило снимается он крайне редко, поэтому здесь может пригодится жидкость типа WD40. Подберите инструмент с головкой на 10-ять, где будет достаточно длинная «ножка головки», а также будет достаточным рычаг, ведь хоть здесь и маленькие болтики на 10-ять, но открутить их отверткой может быть не так и просто.

Теперь, когда рычаг снят, — обратите внимание, как он соединен с тросом. Трос здесь закреплен на рычаге шплинтом, через шайбу. Чтобы отсоединить трос, Вам будет нужно вытащить трос, снять шайбу и уж затем можно отсоединить тросик ручника.

Собирается все в обратном порядке, но хочу обратить Ваше внимание, что старый тросик может не очень хорошо одеваться на новый рычаг. Для того, чтобы все хорошо оделось, нужно просто взять наждачку и счистить краску в месте стыковки тросика и рычага. Так одеваете тросик на ручник, набрасываете шайбу и всовуете шплинт. Теперь можно прикручивать новый рычаг ручника на место и лесть под машину.

Вообще, при условии, что все будет откручиваться нормально, в замене ручника на ВАЗовской классике нет ничего сложного. Думаю Вы понимаете, что трещеткой с большим рычагом не стоит затягивать маленькие болтики на 10-ять из — зо всех сил; — только с чувством. А лучше затяжку выполнить отверткой, на которую надета головка. Это уже зависит от того, какой инструмент есть у Вас в наличии.

Удачного ремонта, главное не беспокойтесь и не волнуйтесь. Если Ты — молодой парень у которого нет опыта в ремонте автомобиля, — не бойся, тут все просто, Ты справишься).

Ремонт ручного тормоза Ваз 2107

Эксплуатация автомобиля с неисправной тормозной системой запрещена. Сюда относятся и случаи, когда ручной тормоз плохо удерживает автомобиль или совсем не работает. Поэтому ремонт ручника ВАЗ 2107 – работа, которую следует выполнять безотлагательно. Если для фиксации автомобиля на месте недостаточно поднять рычаг на 5-6 щелчков, ручник требует внимания.

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

• пассатижи;
• пара ключей на 13;
• металлическая щетка;
• WD-40;
• домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

• Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
• Затянуть ручник на 2-3 щелчка (до положения блокировки).
• Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
• Парой ключей на 13 отпустить контргайку;
• Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

• Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
• Затянуть контргайку.
• Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещёткуНабор ключей на 13Напарник (желательно самый крутой автослесарь)

1. Два ключа на 13. Желательно чтобы один из них был торцевым.
2. Головка на 8.
3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

Механизм выглядит так

Ослабьте ключом на 13 затяжку первой гайки.

Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона. Попросите напарника проверить ход ручки рычага, либо проверьте его сами. Как только ход ручника будет 3-4 щелчка, затяните контргайку. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

Стояночный или ручной тормоз (ручник) предназначен для блокировки колес во время стоянки автомобиля, и используется чаще всего на неровных участках дороги (спусках склонах).

Правильно отрегулированный ручной тормоз должен удерживать машину на месте при затяжке на 4-6 зубцов, на участке с уровнем уклона — 25%.Если же ручник не держит, его необходима регулировка или ремонт стояночного тормоза.

Для того чтобы вывести ручной тормоз из строя — много не нужно, достаточно один раз проехаться, забыв снять машину с ручника. Во время движения колодки быстро сотрутся, и просто не будут доставать до тормозного барабана когда вы будете его затягивать.

Почему ручной тормоз ВАЗ 2107 выходит из строя?

Наиболее частой причиной становится — заклинивание троса, этому способствует влага, ржавчина, а также различная грязь, которая попадает на трос во время движения. Лечится это очисткой или промывкой троса, а также последующей его смазкой. Если со временем проблема повторяется — необходима замена троса ручного тормоза ВАЗ 2107.

Нередко причиной неисправности становится заклинивание рычага ручника или храпового механизма трещотки.

Для того чтобы произвести ремонт ручного тормоза следует убедиться, что он правильно отрегулирован и причина не в тросе.

Примечание! Прежде всего необходимо понимать, что регулировка стояночного тормоза и его троса имеет смысл при условии нормального технического состояния задних тормозных, а также самого троса и привода ручника.

Для работы вам понадобится:

• Два ключа на «13» и плоскогубцы.
• Домкрат.

Причины, по которым не работает ручной тормоз

Как Снять Задний Барабан На Ваз 2107
Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

• Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
• Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
• Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Как отрегулировать сцепление ваз. Регулировка привода сцепления (педали) Как отрегулировать сцепление на ВАЗ 2101

Правильная и точная работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их два: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления 0,1 — 0,5 мм. Регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется определенный свободный ход 0,4 — 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления ваз 2105, 2107

измеряется линейкой или рулеткой, которая устанавливается от пола до середины нижней части накладки педали . Перемещайте платформу рукой относительно шкалы линейки, нажимая на педаль. Если есть зазор, то педаль сначала ходит очень легко, а потом только с трудом. Если зазора нет, немного выверните ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в нужные два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если его нет, то поршень не сможет полностью вернуться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе останется избыточное давление. В результате сцепление полностью не выключится, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не до конца прижиматься к маховику). Увеличение этого зазора приведет к тому, что сцепление не будет полностью отключаться, а будет «вести» (диски не полностью отходят от маховика).

Регулировка свободного хода педали сцепления (зазор между выжимным подшипником и плоскостью нажимного фланца нажимной пружины корзины сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 — 5 мм (проверить рукой: вилка отведена от упора до регулировочной гайки на толкателе), а свободный ход педали сцепления — 25 — 35 мм. мм. Необходимо открутить контргайку на толкателе и поворотом регулировочной гайки установить требуемый свободный ход вилки. Свободный ход педали 25 — 35 мм (до выключения сцепления) можно проверить линейкой. Именно эта величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины корзины сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

При отсутствии этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует».

С увеличенным клиренсом — «ведет».

Свободный ход педали сцепления 0,4 — 2,0 мм входит в свободный ход педали — 25 — 35 мм. То есть 25 – 35 мм – это общий требуемый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 — постоянно замкнутого типа, то есть постоянно включено: при отпускании педали ведомый диск прижимается к маховику и вращается вместе с ним, как и выжимной подшипник и первичный вал коробки передач. Между выжимным подшипником и упорным фланцем лепестковой нажимной пружины корзины сцепления имеется зазор 1,5 — 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Обратите особое внимание на передачу заднего хода. Плавность его включения – показатель успешной регулировки.

Основная задача сцепления — временно разъединить (разъединить) двигатель и трансмиссию и плавно соединить их. Эти операции необходимы во время движения для управления механической коробкой передач: переключение передач, остановка, торможение, запуск автомобиля.

При нарушении регулировки свободного хода педали сцепления автомобиль перестает нормально двигаться, возникают различные проблемы — невозможно тронуться с места, передачи переключаются с хрустом, также автомобиль может буксовать и плохо разгоняться.

Как отрегулировать сцепление. Общее руководство

Проверка зазора троса сцепления … В зависимости от марки автомобиля зазор троса сцепления можно проверить и отрегулировать по-разному.

Существует три основных способа:

• изменение длины троса при работе рычага сцепления;
• измерение расстояния между регулировочной гайкой и вилкой;
• измерение расстояния между регулировочной гайкой и стопором троса.

На некоторых автомобилях можно использовать любой из этих методов. Но измерение необходимо проводить между точками, указанными в руководстве по эксплуатации автомобиля или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления … Автомобиль должен быть надежно поднят на пандусах или подставках. Также используем блокировку колес ручным тормозом.

1. Найдите трос сцепления, идущий вниз от педали сцепления и выступающий через сцепление рычага управления. Имеются резьбовые втулки, с двумя гайками, которые расположены на выступающем конце троса.
2. Зазор представляет собой разницу между измерениями, когда рычаг переключения передач находится в состоянии покоя и когда он находится во внутреннем положении.
3. Чтобы измерить это, держите линейку рядом с тросом между рычагом управления и другой контрольной точкой, например краем картера сцепления.
4. Аккуратно нажмите на рычаг до упора, совместите линейку с ее концом и измерьте расстояние между рычагом и начальной точкой.
5. Вытягиваем рычаг наружу и снова измеряем расстояние. Находим разницу между двумя измерениями и сравниваем ее с указанными данными от производителя.
6. При необходимости регулировки зазора ослабьте накидную гайку на резьбовой втулке, которая в народе называется контргайкой (на некоторых автомобилях VW это гайка-барашек).
7. Далее поворачиваем регулировочную гайку вперед или назад для уменьшения или увеличения зазора, при необходимости проверяя замер.
8. Затяните контргайку и несколько раз нажмите на педаль сцепления. Еще раз проверяем зазор, при необходимости корректируем.

На некоторых автомобилях с защитной пластиной может быть очень трудно добраться до контргайки и при необходимости повернуть ее. В этом случае для выполнения этой процедуры вам понадобится специальный ключ с головкой и универсальный диск.

Измерение зазора . Измерьте расстояние между муфтой рабочего рычага и контрольной точкой, например краем картера муфты. Первую операцию проводят при неподвижном рычаге управления, а затем при его нажатом положении. Разница между этими двумя измерениями заключается в величине свободного хода рычага троса. Это зазор троса сцепления.

Другой способ проверки и регулировки … Найдите место, где трос сцепления выступает за вилку и гайки на резьбовой втулке.

1. С помощью плоскогубцев отсоедините разделительную пружину от вилки сцепления.
2. Берем конец троса с резьбой (при необходимости можно взять пассатижи) и затягиваем до возможного уровня, который позволит поднять педаль сцепления до предела.
3. С помощью линейки измерьте расстояние между регулировочной гайкой и внутренним краем вилки сцепления. Это измерение зазора.
4. Сравниваем полученные данные с цифрой, указанной в инструкции по эксплуатации автомобиля.
5. Если есть необходимость в регулировке, это можно сделать, как описано выше.

Проверка и регулировка троса сцепления … Этот метод используется на некоторых старых автомобилях.

1. В полностью поднятом положении с помощью деревянного бруска заклинить педаль сцепления.
2. Обнаружив расположение троса сцепления, находим, где внешний тросик прижимается к краю корпуса.
3. Стопорная гайка и регулировочная гайка расположены на конце троса, рядом с крепежным кронштейном.
4. Придерживаемся за внешнюю часть троса и тянем его назад до упора, что обнажит внутренний трос.
5. С помощью линейки измерьте длину открытой части троса между концом троса и регулировочной гайкой. Это измерение зазора троса сцепления.
6. Сравниваем полученные данные с данными, указанными производителем и при необходимости корректируем.
7. Ослабьте контргайку и поверните регулировочную гайку вперед или назад, чтобы получить оптимальное значение.
8. Затяните контргайку и повторите измерение.

Проверка и регулировка гидравлической муфты … Многие гидравлические муфты являются саморегулирующимися, но некоторые конструкции допускают ручную регулировку для компенсации износа фрикционных дисков.

1. Если гидравлическое сцепление регулируемое, толкатель на рабочем цилиндре будет иметь резьбу и контргайку.
2. Надежно поднимаем автомобиль на рампу или осевые стойки.
3. Лезем под машину и находим рабочий цилиндр сцепления и его регулируемый толкатель.
4. С помощью плоскогубцев отсоедините разделительную пружину от вилки. Нажмите вилку сцепления вперед до упора.
5. Удерживая его в этом положении, линейкой измерьте расстояние между торцом корпуса рабочего цилиндра и вилкой сцепления.
6. Отпустите вилку и снова измерьте расстояние, пока она находится в состоянии покоя.
7. Разница между этими двумя измерениями и есть зазор сцепления. Сравниваем это с цифрой, которая приведена в руководстве по эксплуатации автомобиля и при необходимости корректируем.
8. Контргайка и регулировочная гайка расположены на резьбовом конце толкателя. Ослабьте стопорную гайку.
9. Вращаем винт регулировочной гайки в сторону рабочего цилиндра для увеличения зазора, или в сторону вилки сцепления для его уменьшения. Когда измерение правильное, затяните стопорную гайку.
10. Еще раз проверяем и при необходимости снова корректируем.

Как отрегулировать сцепление на ВАЗ 2110, 2111, 2112

1) … Ставим машину на ровную поверхность и включаем стояночный тормоз. Откройте капот и отсоедините минусовую клемму от аккумулятора.

2) … Далее с помощью линейки, установленной перпендикулярно акселератору и полу, измеряем расстояние хода привода. Замеряем расстояние от пола до места начала резиновой прокладки на акселераторе. В тех случаях, когда это расстояние больше или меньше 16 см, то необходимо будет произвести регулировку.

3) … Итак, открываем капот автомобиля, после чего находим крепление системного троса с педалью. Как правило, он располагается напротив места водителя. Обратите внимание на 2 гайки, расположенные на конце этого троса. На фото они отмечены цифрами 1 и 2. Гайку №1 откручиваем, но не до конца, а вторую затягиваем или откручиваем, до нужной свободной скорости акселератора, то есть до тех пор, пока ход не будет равен 12- 13 см.

4) … Обратите внимание, что при ослаблении второй гайки свободный ход будет увеличиваться, а при затягивании — уменьшаться.

5) … Затем садимся на место водителя и несколько раз выжимаем педаль сцепления до самого конца, после чего отпускаем ее. Делаем это снова и проверяем индикатор свободного хода. При необходимости процедуру можно повторить.

6) … После регулировки сцепления вдавите ограничительную втулку в вилку до упора.

7) … На этом процесс настройки завершен.

Как отрегулировать сцепление на ВАЗ 2108, 2109, 2199

1) … При нажатой педали необходимо измерить расстояние от пола до его нижнего края с помощью рулетки. Она должна быть в пределах 18-20 сантиметров.

3) … Из полученного первого результата 18-20 см вычитаем результат второго измерения 6-7 см. В итоге получаем 13-14 см. Для автомобилей ВАЗ 2108 и ВАЗ 2109марки это значение считается нормальным.

4) … Если это значение отличается в ту или иную сторону, то потребуется повторная регулировка сцепления. То есть мы либо затягиваем, либо ослабляем.

5) … Одним ключом удерживаем регулировочную гайку, а вторым немного ослабляем контргайку.

6) … Поворачивая регулировочную гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Производим замеры и в случаях удовлетворительного результата подтягиваем контргайку и на этом работу можно считать законченной. Но если нет, то вам нужно будет проделать эту операцию еще раз.

Видео

Как отрегулировать сцепление Лада Калина?

1) … Откройте капот и снимите воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем датчик массового расхода воздуха. Далее откручиваем хомут и снимаем корпус воздушного фильтра.

2) . .. Трос выводим за резьбовой конец на максимально возможное расстояние. В этом случае необходимо будет преодолеть сопротивление, оказываемое пружиной, прикрепленной к ПС.

3) … Удерживая трос в этом положении, с помощью штангенциркуля измерьте расстояние между пластиковым поводком и рычагом вилки. Должно получиться 2,7 см.

4) … Если расстояние не совпадает, то с помощью рожкового ключа либо затяните, либо ослабьте натяжную гайку.

6) . После того, как расстояние отрегулировано, устанавливаем воздушный фильтр на место.

Видео

Как отрегулировать сцепление на ВАЗ 2107

Чтобы отрегулировать сцепление ВАЗ 2107, нужно заехать на яму или эстакаду. Но, если такой возможности нет, то устанавливаем автомобиль на опоры с помощью домкрата, соблюдая все меры безопасности.

1) … Свободный ход необходимо отрегулировать так, чтобы расстояние от верхнего положения педали до упора было равно 0,4 — 2 миллиметра. В противном случае вам потребуется внести коррективы. Ключом «на 10» отверните гайку стопора-ограничителя и, поворачивая ее, установите требуемый зазор.

2) . Если в системе двигателя ВАЗ 2107 предусмотрен впрыск топлива, то потребуется снять защитный щиток.

3) … Перед нанесением смазочной смеси на резьбу толкателя очищаем ее от грязи.

4) … Проверяем ход толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку обратно до упора, ход толкателя должен быть четыре-пять миллиметров. Так как необходимо значительное усилие, пружину лучше отсоединить от рычага.

5) … Ход толкателя регулируется ключом «на 17». Также необходимо удержать от проворачивания регулировочную гайку толкателя, но с помощью ключа «на 13» ослабляем контргайку.

6) … Зафиксировав толкатель ключом «на 8», ключом «на 17» выставить необходимые 4-5 миллиметров.

7) … Закрепляем контргайку.

8) … Проверяем ход педали, который должен составлять примерно 30 миллиметров от ее верхнего положения до момента ее выключения. При необходимости можно провести операцию повторно.

Как отрегулировать сцепление на Газели?

Как отрегулировать сцепление на Лада Приора?

Существует два способа измерения требуемого положения троса.

Первый способ заключается в ориентировании по педали сцепления, ход которой должен быть в пределах 125 — 123 миллиметров. А вот второй способ заключается в измерении длины троса, выходящего из кожуха. В выпущенном состоянии она должна быть 27 миллиметров.

В большинстве случаев водители используют первый вариант, более надежный. Именно процедуру для первого варианта мы опишем подробно.

1) … Ключом на 17 дюймов отверните контргайку, фиксирующую крышку кабеля в гнезде коробки.

3) … С помощью пластикового наконечника с резьбой исправляем слабину троса. Крепим не затягивая гайки и проверяем на мягкость шестерни. Если сцепление отрегулировано правильно, гайки тоже можно зафиксировать.

Как отрегулировать сцепление на Ладе Гранте?

Как отрегулировать сцепление на ВАЗ 2114, 2115

1) … Затяните ручник и извлеките аккумулятор для безопасности.

2) … В моторном отсеке находим трос сцепления. На фото он обозначен тремя красными стрелками.

3) … С помощью 2-х ключей ослабляем гайки, крепящие конец троса, после чего, затягивая или ослабляя их, добиваемся, чтобы ход педали составлял 125 — 135 мм.

4) … Садимся на место водителя и выжимаем педаль сцепления до упора. Затем снова измеряем его и курс. При необходимости исправляем.

Как отрегулировать сцепление на Ниве?

До сих пор регулировка сцепления на ВАЗ 2106 и 2107 актуальна для многих автомобилистов. Ведь не все сервисы охотно работают со старыми отечественными автомобилями. Но, такой техники на дорогах еще очень много, и ее владельцам приходится самостоятельно решать возникающие проблемы. В старых машинах их предостаточно. Проблемы со сцеплением – одна из самых распространенных проблем. Именно поэтому водителю необходимо знать, что делать с этим механизмом и в какие сроки. Помните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наши дни стоит недешево.

Зачем вам это нужно?

Регулировка сцепления на ВАЗ 2106 и 2107 выполняется относительно часто, но многие водители недооценивают важность этой процедуры и не проводят ее. Что приводит к неприятным последствиям. Если сцепление зажато, то есть выключается в самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и, соответственно, преждевременному выходу из строя диска.

Если сцепление выключается слишком низко, то контакт ведущего диска с ведомым неполный. Это приводит к увеличению нагрузки на двигатель. В любом случае последствия для различных частей автомобиля самые плачевные.

Когда это делается?

Регулировка сцепления на классике необходима после любых работ, связанных со сцеплением. Сюда входит снятие коробки передач, замена корзины или диска сцепления, замена рабочего цилиндра сцепления. Также регулировка производится с явным смещением в любую сторону момента выключения сцепления. Ведь все элементы конструкции постепенно изнашиваются, что и вызывает необходимость таких регулировок. Не забудьте перед началом работы прокачать сцепление, выпустив воздух из гидропривода.

Для справки посмотрим данные центровки дисков от производителя. Свободный ход педали должен быть в пределах 25-35 мм. То есть от ее верхнего положения до момента, когда толкатель упрется в вилку сцепления, должно быть именно такое расстояние. Это проверяется с помощью линейки. Для этого поднесите линейку к педали и нажмите рукой на сцепление. Когда вы почувствуете легкое сопротивление, значит, это и есть нужная точка. Если разница между верхним положением и моментом включения больше или меньше, придется делать регулировку.

Элементы сцепления … Прежде чем приступить к регулировке, нужно определиться, что и где нужно регулировать. В салоне регулируется ход педали, иногда водители ограничиваются этой работой, считая, что этого достаточно и при правильной настройке педали все придет в норму. Отчасти это правда. Но, на практике, это не всегда так.

Регулировка

Для проведения работ потребуются рожковые ключи на 8, 13 и 17. Также пригодятся пассатижи и шлицевая отвертка. Проще всего выполнить эту работу на смотровой яме или эстакаде. Если под рукой нет ничего из вышеперечисленного. Тогда достаточно сделать низкие наезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

• С помощью плоскогубцев снимите возвратную пружину с вилки сцепления. Этот пункт необязателен, но регулировку все же удобнее проводить со снятой пружиной;
• С помощью линейки измерьте ход вилки, он должен составлять 4-5 миллиметров;
• Перед работой по регулировке очистите шток от грязи, и нанесите на него преобразователь ржавчины, подойдет;
• Ключом на 17 удерживаем от проворачивания регулировочную гайку, одновременно ключом на 13 ослабляем контргайку;
• Берем ключ на 8 и, придерживая им шток, производим регулировку с помощью регулировочной гайки;
• Затяните контргайку;
• Проверяем правильность настройки линейкой;
• Ставим пружину обратно. Проще всего это сделать пассатижами, помогая себе отверткой:
• Проверяем ход педали в салоне, он должен соответствовать норме. Если это не так, то необходимо внести коррективы. Для этого под педалью есть специальная гайка. Вращая его, они добиваются идеальной производительности.

Заключение … Отечественные «классические» модели регулярно требуют внимания. В первую очередь стоит обратить внимание на настройки. Регулировка сцепления часто требуется на ВАЗ 2106 и 2107, это связано с конструктивными особенностями гидропривода. Но, на самом деле, эта работа достаточно проста и не требует особых навыков.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре можно снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не отрегулировано, если отрегулировано, если работает правильно, риск износа деталей сцепления будет минимальным при умеренном вождении. Поэтому, если ваше сцепление не отрегулировано, то мы рекомендуем вам прочитать это руководство, чтобы в будущем вы могли его отрегулировать.

Внимание!
Для регулировки потребуется запастись: Базовым набором ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же вам понадобятся: Плоскогубцы и пассатижи типа «Кобра»!

Где находится рабочий цилиндр сцепления и главный цилиндр сцепления, которые используются для регулировки сцепления?

Рабочий цилиндр легко увидеть заглянув под днище автомобиля, он расположен одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра , смотрите фото ниже:

Главный цилиндр находится в подкапотном пространстве автомобиля, чтобы его увидеть под днищем машины лезть нет смысла, так как после открытия капота его легко увидеть.

Когда следует регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или при отсутствии люфта вообще, на заметку! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если больше или меньше, то отрегулировать систему.

Внимание!
А также измерьте на всякий случай свободный ход педали сцепления до ее выключения, который должен быть в пределах нормы — «25 — 35 мм»!

Систему также необходимо отрегулировать, если между толкателем, который указан красной стрелкой, и вилкой сцепления, которая указана синей стрелкой, полностью исчез люфт или он превышает «4-5 мм», очень легко проверить этот ход, взявшись рукой за вилку сцепления, как показано на рисунке, а затем покачивая вилку из стороны в сторону.

Внимание!
На самом деле эту операцию можно и не проводить, но лучше всего сосредоточить все внимание на проверке свободного хода педали сцепления, ведь как правило, если он в норме, то свободный ход толкателя и сцепления вилка тоже скорее всего в норме. Но все же, если хотите проверить вилку, то проверьте ее, иначе из-за большого люфта в вилках выжимной подшипник будет поддаваться постоянной нагрузке, из-за чего может в ближайшее время прийти в негодность, и значит придется заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, необходимо более подробно объяснить, как регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых, сцепление можно отрегулировать из салона, для этого устанавливается кронштейн на самой педали сцепления, на которой, в свою очередь, установлен толкатель (обозначен буквой «А») главного цилиндра сцепления, и за счет этого толкателя и гаек, которые на нем расположены, можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Внимание!
Из салона автомобиля сцепление регулируется только по начальному свободному ходу педали, то есть начальный свободный ход у педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или вообще отсутствует , затем отрегулируйте его с помощью гаек толкателя, который указан под буквой «А» на фото выше!

Во-вторых, сцепление регулируется снизу автомобиля, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», и регулируется он в пределах диапазона «4 — 5 мм».

Регулировка свободного хода педали сцепления:

Внимание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сначала, находясь в автомобиле, удерживайте упор ключом, указанным под цифрой «1», а в этот момент ключом под цифрой «2» ослабьте контргайку на 1 – 2 оборота .

Внимание!
Когда будет достигнут правильный свободный ход педали, снова зажать упор ключом и, как следствие, затянуть контргайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте рукой на педаль сцепления до тех пор, пока педаль не начнет нажиматься с заметным сопротивлением. Когда педаль стала нажиматься с ощутимым сопротивлением, линейкой измерьте свободный ход педали, который должен быть «0,4 — 2,0 мм».

Внимание!
Если снова нарушен свободный ход, то в этом случае повторить операцию по регулировке длины толкателя с гайками!

Регулировка свободного хода толкателя вилки сцепления:

Осмотр:
1) Для этого плоскогубцами сначала отсоедините возвратную пружину от вилки выключения сцепления, а затем полностью снимите ее с рабочего цилиндра.

Внимание!
Пружина снята только для удобства, ведь на самом деле свободный ход можно проверить и без снятия пружин, но только в этом случае при проверке свободного хода придется преодолевать сопротивление пружины!

2) Затем либо с помощью линейки, либо с помощью угольника проверьте свободный ход вилки сцепления, для этого сначала установите угольник так, чтобы его конец был зафиксирован, т. е. он упирался во что-либо (Лучшее расположение для проверки показано на фото ниже)…

Затем, когда угольник расположится как надо, рукой надавите вперед до упора на вилку сцепления и зафиксируйте ее в этом положении. Затем запомните положение вилки по отношению к квадрату. После запоминания отпустите вилку и измерьте таким образом ее свободный ход, который должен быть в пределах «4 – 5 мм».

Внимание!
Если свободный ход нарушен, отрегулируйте вилку!

Внимание!
Из-за того, что рабочий цилиндр расположен почти под днищем автомобиля, он вообще сильно загрязняется или вообще закисают гайки толкателя, и поэтому сдвинуть его гайки с места практически невозможно, поэтому , для облегчения работы по гайкам можно сбрызнуть любой смазкой например «WD-40», для облегчения работы!

1) Сначала используйте два ключа, одним из которых держите регулировочную гайку под буквой «А», а другим ослабьте контргайку под буквой «В».

2) Затем плоскогубцами типа «Кобра» зафиксируйте нажим от проворачивания (место указано буквой «А»), после чего ослабьте контргайку «В» на 1 – 2 оборота .

3) Далее, продолжая удерживать толкатель плоскогубцами, вращением регулировочной гайки «В» добиться правильного свободного хода толкателя вилки сцепления.

Внимание!
После всех выполненных операций обязательно проверьте правильность свободного хода педали сцепления!

Окончательная проверка сцепления на работоспособность!

1) Сначала установите нейтральную передачу. Затем заведите автомобиль и подождите, пока двигатель прогреется до рабочей температуры. Далее, на самых низких оборотах, на которых работает ваш двигатель, выжмите сцепление и, как следствие, включите заднюю передачу.

Внимание!
Задняя передача в этом случае должна будет включаться без дребезжания и стука или каких-либо других посторонних шумов!

2) Теперь можно попробовать еще один тест, для этого при разгоне в машине старайтесь включать каждую передачу в тот момент, когда вам это нужно, если передачи будут включаться без скрежета и стука, то в этом случае сцепление работает исправно.

3) И в заключение попробуйте обратить свое внимание на разгон автомобиля, то есть машина должна нормально разгоняться при разгоне, не должно быть такого, что вы нажимаете педаль скорости в красной зоне и машина не не водить.

Внимание!
Этот пример указывает на пробуксовку сцепления!

Если эта проверка не дала никаких результатов и сцепление по-прежнему работает некорректно, то в этом случае попробуйте сначала прокачать сцепление, а если это не поможет, то снять и, как следствие, отремонтировать сцепление по замена изношенных деталей на новые. (Как прокачать сцепление смотрите в статье: «Прокачка сцепления на автомобиле»)

Дополнительный ролик:
О том, как отрегулировать свободный ход толкателя вилки, также можно узнать из расположенного ниже ролика:

http://vaz-russia.ru

Правильная и точная работа сцепления на ВАЗ 2105, ВАЗ 2107 обеспечивается определенными регулировками его привода. Их два: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления 0,1 — 0,5 мм. Регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется определенный свободный ход 0,4 — 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления ВАЗ 2105, 2107

Измеряется линейкой или рулеткой, которая устанавливается от пола до середины нижней части накладки педали . Перемещайте платформу рукой относительно шкалы линейки, нажимая на педаль. Если есть зазор, то педаль сначала ходит очень легко, а потом только с трудом. Если зазора нет, немного выверните ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в нужные два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если его нет, то поршень не сможет полностью вернуться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе останется избыточное давление. В результате сцепление полностью не выключится, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не до конца прижиматься к маховику). Увеличение этого зазора приведет к тому, что сцепление не будет полностью отключаться, а будет «вести» (диски не полностью отходят от маховика).

Регулировка свободного хода педали сцепления (зазор между выжимным подшипником и плоскостью нажимного фланца нажимной пружины корзины сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 — 5 мм (проверить рукой: вилка отведена от упора до регулировочной гайки на толкателе), а свободный ход педали сцепления — 25 — 35 мм. мм. Необходимо открутить контргайку на толкателе и поворотом регулировочной гайки установить требуемый свободный ход вилки. Свободный ход педали 25 — 35 мм (до выключения сцепления) можно проверить линейкой. Именно эта величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины корзины сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

При отсутствии этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». С увеличенным клиренсом — «ведет».

Свободный ход педали сцепления 0,4 — 2,0 мм входит в свободный ход педали — 25 — 35 мм. То есть 25 – 35 мм – это общий требуемый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 — постоянно замкнутого типа, то есть постоянно включено: при отпускании педали ведомый диск прижимается к маховику и вращается вместе с ним, как и выжимной подшипник и первичный вал коробки передач. Между выжимным подшипником и упорным фланцем лепестковой нажимной пружины корзины сцепления имеется зазор 1,5 — 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Обратите особое внимание на передачу заднего хода. Плавность его включения – показатель успешной регулировки.

Замена задних тормозных колодок ВАЗ 2114 своими руками

На большинстве автомобилей ВАЗ используется классическая схема тормозов. Спереди стоят диски, сзади — барабаны. Они питаются от гидравлического давления. По такому же принципу устроены тормоза и на 14-й Жигули. Как известно, колодки являются расходным материалом. И если с заменой передних можно управиться за 10-15 минут, то с «барабанами» придется помучиться. Итак, давайте рассмотрим, как производится замена задних тормозных колодок на ВАЗ-2114. Фото и описание этого процесса смотрите в нашей сегодняшней статье.

Симптомы неисправности, ресурс

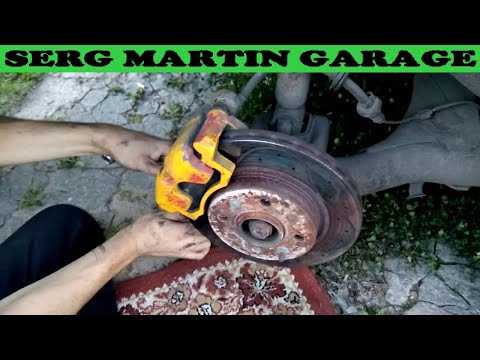

С передними колодками все просто — определить их износ можно визуально, сняв штампованный диск. А если машина «литая», то и вовсе без демонтажа колеса. С барабанными накладками все гораздо сложнее. Они спрятаны под крышкой. Не каждый автовладелец станет его снимать в надежде обнаружить скорый износ. Что касается ресурса, то конкретных цифр никто не приводит. Все полностью зависит от манеры вождения. Но в любом случае задние колодки служат дольше передних. Ресурс этих элементов обычно составляет от 100 до 170 тысяч километров.

Есть только две характерные особенности. Первый — слабый ручник. Многие подумают, что трос растянулся (ведь пробег уже не маленький) и, натянув его, будут дальше эксплуатировать машину. Но не всегда причиной неисправности является кабель. Если толщина колодок минимальна, то увеличится ход рычага стояночного тормоза, так как для их сжатия требуется большее усилие.

Еще одним признаком является отзывчивость автомобиля на педаль тормоза. Так вот, с износом задних колодок машина будет тормозить медленнее. А если накладка стерлась до металлического основания, то проблема будет сопровождаться скрипом и перегревом барабана. Последний фактор может привести к подклиниванию тормозов, что крайне опасно.

Производитель отмечает, что минимальная толщина колодок на задних барабанах должна быть 1,5 миллиметра.

Цена

Следует отметить, что конструкция тормозов на 14-й «жигули» идентична «восьмерке» и «девятке».

Поэтому колодки от ВАЗ-2108-099 будут на 14-й «как родные». Что касается стоимости, то комплект из четырех чехлов можно купить за 615 рублей. А это оригинальные колодки, от АвтоВАЗа.

Инструменты

Чтобы замена задних тормозных колодок на ВАЗ-2114 прошла быстро и успешно, нам понадобится набор ключей, молоток с ручкой, шлицевая отвертка, домкрат, балонник и пассатижи. Так как элементы системы могут закиснуть или заржаветь, используем «жидкий ключ» типа ВД-40 или его аналоги. Итак, как производится замена задних тормозных колодок на ВАЗ-2114? Подробные инструкции будут изложены ниже.

Начало работы

Для выполнения этой операции у нас нет ни приямка, ни подъемника. Достаточно ровное и твердое покрытие. Итак, ослабьте колесные болты на одном из колес и поддомкратьте заднюю часть автомобиля. Предварительно поставить упоры под передние колеса, либо поставить машину на первую передачу (чтобы машина самопроизвольно не катилась). Далее снимаем колесо и демонтируем глушитель с подушек. Оставляем самый крайний, что под бампером, чтобы выхлоп не висел в воздухе.

Зачем нужен глушитель? Рядом с ним находятся гайки натяжителя ручника, которые необходимо ослабить. Это сделано для того, чтобы установка не испытывала дополнительных трудностей. Орехи максимально ослабляются. Для этого нам понадобится ключ «на 13». Как происходит замена задних тормозных колодок на ВАЗ-2114? Затем перейдите к самому барабану. Откручиваем на нем направляющие болты и прокручиваем крышку на 30-40 градусов. Так что мы можем получить его.

Но иногда барабан может закиснуть. Для этого берем черенок (или короткий деревянный брусок), молоток и начинаем наносить на крышку мелкие удары. Прикладываем их с разных плоскостей, пока элемент не начнет прокручиваться. Брусок будет своеобразным демпфером, так как молоток легко может повредить элемент.

Что дальше?

Теперь безопасно снимите крышку снаружи. Вы увидите перед собой тормозной цилиндр, пружины и две изношенные колодки. Чтобы снять последнюю, нужно сначала отсоединить направляющие пружины. Делается это с помощью плоскогубцев. Из цельной проволоки можно сделать самодельные крючки. Далее снимаем накладку с рычагом. Последний не выбрасываем — он нам еще пригодится при установке новой обуви. Но это не останавливает замену задних тормозных колодок на ВАЗ-2114. Инструкции по установке будут описаны позже.

Установка

После демонтажа старых элементов сжимаем боковые части тормозного цилиндра шлицевой отверткой. Будьте внимательны — следите за тем, чтобы новые колодки вошли в пазы цилиндра, а планка попала в разъем. После этого нужно зацепить пружины на место. Эта операция выполняется как с нижней, так и с верхней накладками. Как производится замена задних тормозных колодок своими руками? ВАЗ-2114 продолжает стоять на месте, а мы в это время занимаемся рукой. Трос привода стояночного тормоза должен быть зацеплен за рычаг, который находится на колодке.

Затем снова проверяем правильность установки элементов и монтируем крышку барабана. Обратите внимание — войти может быть сложно. В этом случае нужно проверить, полностью ли зажат тормозной цилиндр и не болтается ли рукоятка. Вероятно, заклинило кабель и из-за этого крышка не встает на место.

Устранив неисправность, установите на место барабан и колесо. Прежде чем спустить автомобиль с домкрата, проверьте, насколько легко он вращается. Колесо должно вращаться без заедания и задевания колодок. Далее производится замена задних тормозных колодок на ВАЗ-2114 с противоположной стороны. Помните, что элементы меняются парами, даже если износ соседнего колеса менее значителен. Процедура такая же. Но это не все. Завершающим этапом будет регулировка ручника.

Регулировка стояночного тормоза на ВАЗ-2114 — пошаговая инструкция

Замена задних тормозных колодок требует обязательной регулировки ручника. Для этого нам понадобятся два ключа «на 13». Регулировка производится на тросе уравнителя, который спрятан под «баночкой» глушителя. Итак, одним ключом откручиваем контргайку, а другим — фиксируем болт от проворачивания. Далее поворачиваем гайку в ту или иную сторону (в зависимости от того, что нам нужно — затягивать или ослаблять трос). При наворачивании ход ручника и соответственно троса уменьшается.

Какой должна быть норма? При регулировке следите за рычагом стояночного тормоза. Колодки должны блокироваться после 3-4 щелчков. Допускается не более 6 кликов. Все что больше — говорит о повышенном кредитном плече. При этом машину необходимо держать на уклоне 16 градусов.

Также следите за вращением колес. Они должны свободно двигаться от силы рук в подвешенном состоянии. Если они трутся о новые колодки, значит, рукоятка затянута слишком туго. После установки оптимального диапазона затяните контргайку и опустите автомобиль с домкрата. На этом процедура замены колодки завершена. Никаких прокачек и прочих действий предпринимать не нужно. Все, что от вас потребуется после замены, это только повторная регулировка ручника.

Заключение

Итак, мы выяснили, как осуществляется самостоятельная замена задних тормозных колодок на ВАЗ-2114. По времени эта процедура занимает около двух часов. При установке барабана некоторые шлифуют колодки наждачной бумагой, чтобы крышка легко зашла. Но делать этого категорически нельзя. Это снижает срок службы накладок и приводит к их перекосу.

Регулировка клапанов ваз 2114 инжектор своими руками. Причины стука клапанов автомобилей ВАЗ

Если на ВАЗ-2114 клапана 1,5 или 1,6 на восьми клапанах, это говорит о том, что комплектующие нужно отрегулировать как можно быстрее. К сожалению, не все автовладельцы сразу приступают к устранению такой неисправности, что приводит к более серьезным последствиям. Ведь если вовремя не произвести регулировку, то мощность двигателя значительно снизится, клапана прогорят, а распределительный вал и вовсе может выйти из равновесия. Не знаете, как правильно отрегулировать зазоры клапанов на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая будет далее изложена.

Размер зазора измерен

Самостоятельная регулировка клапанов может быть достаточно простой, если точно следовать инструкции и выполнять работу поэтапно. Перед запуском следует проверить размеры зазора, и если они не соответствуют утвержденному значению, а при работающем двигателе будет слышен своеобразный стук, то клапана необходимо отрегулировать. Чтобы точно проверить величину зазора, необходимо дождаться полного остывания двигателя.

Следует помнить, что если измерительный прибор установить на горячую металлическую поверхность, определить точный размер зазора не получится из-за погрешности, возникающей при расширении металла.

Размер зазора как для газа, так и для бензина должен соответствовать следующим показателям:

• Клапан впускной — от 0,05 до 0,2 мм;
• выпускной клапан — от 0,05 до 0,35 мм

Для работы вам потребуются следующие инструменты:

• ключи рожковые и свечные, комплект таких ключей лучше иметь под рукой;
• инструмент, помогающий утопить толкатель клапана, его стоимость не превышает 150 рублей;
• комплект специальных щупов;
шайбы
• для регулировки толщиной от 3 до 4,5 мм;
• устройство, называемое микрометром.

Пошаговая регулировка

Проверка и регулировка клапанов – несложная работа, с которой справится каждый без исключения, если будет точно следовать инструкции:

• толкатели утоплены и закреплены в самой нижней точке;
• снимается шайба для регулировки зазора и измеряется ее толщина с помощью микрометра;
• Определившись с необходимой толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель. При этом важно следить за тем, чтобы шайба входила в толкатель той стороной, на которой указана ее толщина;
• повторно проверяются размеры зазора.

1. Остальные клапана регулируются по той же схеме, при этом каждый раз нужно проворачивать коленвал на пол-оборота, и последовательность регулировки должна происходить в таком порядке:

• 2-й вход и 5-й выход;
• 6-й вход и 8-й выход;
• 7-й впуск и 4-й выпуск.

Процедура регулировки клапана включает регулировку зазора между кулачком распределительного вала и боковой поверхностью штока клапана. При этом каждый производитель конкретного автомобиля определяет его необходимое значение, которое называется «тепловым зазором» и призвано обеспечить плотное закрытие клапанов при любой температуре двигателя.

В этой статье мы рассмотрим «тепловой зазор» клапанов на ВАЗ 2114, а точнее технологию их регулировки.

Инструменты, необходимые для регулировки клапанов:

• Набор прокладок.
• Набор щупов для измерения зазоров клапанов.
• Микрометр.
• Зажим для пружин толкателя.
• Специалист. инструмент: головки и ключи размером 8-13 мм.

Инструкция по регулировке клапанов ВАЗ 2114

1. Сначала разберите воздушный фильтр до корпуса.

1. Отсоедините трубки между клапанной крышкой и фильтром и выхлопную трубу картера.

Снимите клапанную крышку головки блока цилиндров.

Снимите переднюю крышку ремня ГРМ, за которой находится шестерня распредвала, а на ней ремень ГРМ.

5. Снимите свечи зажигания.

1. Затем за болт крепления шкива генератора провернуть коленчатый вал по часовой стрелке — так, чтобы метки на задней крышке зубчатого ремня и шкиве совпали. А потом еще немного, примерно 3 зуба шестерни распредвала.

1. С помощью набора щупов проверьте зазоры между толкателем первого впускного и третьего выпускного клапанов (считая от ведущего шкива) и их концами. Первый должен быть около 0,2 мм (+/- 0,05 мм, не более), второй — 0,35 (погрешность та же).

В случае, когда реальный размер зазора не совпадает с названным значением, его необходимо скорректировать. Для этого утопить толкатель, зафиксировать его в нижнем положении, а затем вынуть оттуда регулировочную шайбу и заменить ее на подходящую.

Затем, последовательно прокручивая коленчатый вал на пол-оборота, поочередно измерить и при необходимости отрегулировать зазоры пятого выпускного и второго выпускного, восьмого выпускного и шестого выпускного, четвертого выпускного и седьмого выпускного клапанов.

По окончании регулировки клапанов ВАЗ 2114 установить снятые детали на нужные места в обратном порядке.

1 — головка блока цилиндров
2 — клапан
3 — толкатель
4 — корпус подшипника распредвала
5 — распредвал
6 — Шайба регулировочная
7 — Крышка маслоотражателя
А — Зазор между кулачком и шайбой регулировочной

Зазор А между кулачками распредвала и регулировочными шайбами ​​на холодном двигателе должен быть впускных клапанов и 0,35 ± 0,05 мм для выпускных клапанов.

Зазор регулируется подбором толщины регулировочной шайбы 6 для каждого клапана.
Толщина шайбы указана на ее поверхности.
Имеются прокладки толщиной от 3 до 4,5 мм с шагом 0,05 мм.

Процедура регулировки

1. Снимите передний кожух зубчатого ремня и клапанную крышку;

2. Снять свечи зажигания

3. Осмотреть поверхность кулачков распредвала: на них не должно быть задиров, ямок, износа и глубоких царапин;

4. Установите поршень 1-го цилиндра в положение ВМТ. Для этого провернуть коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня и повернуть его еще на 40-50° (2,5-3 зуба на шкиве распредвала)

1 — зубчатый шкив коленчатого вала;
2 — зубчатый шкив насоса охлаждающей жидкости;
3 — ролик натяжной;
4 — задняя крышка привода ГРМ;
5 — зубчатый шкив распределительного вала;
6 — ремень зубчатый;
А — установочный выступ на задней крышке привода ГРМ;
Б — метка на шкиве распределительного вала;
С — маркировка на крышке масляного насоса;
D — метка на шкиве коленчатого вала.

5. Установите приспособление (номер детали 67.7800.9503) на штифты крепления крышки головки блока цилиндров для углубления толкателей клапанов;

1 — приспособление специальное 67.7800.9503
2 — толкатель

6. Проверить зазоры на 1-м и 3-м кулачках распределительных валов

Если зазор отличается от нормы, то вышеуказанным приспособлением 67. 7800.9503 проточить толкатель и зафиксировать его в нижнем положении, установив фиксатор 67.7800.9504 между краем толкателя и распределительным валом

1 — фиксатор 67.7800.9504
2 — регулировочную шайбу

7. С помощью приспособления 67.7800.9505 , снимите регулировочную шайбу и измерьте ее толщину микрометром;

Определить толщину новой шайбы по формуле:
Н = В + (А-С),
где А — измеренный зазор, мм;
Б — толщина снимаемой шайбы, мм;
С — номинальный зазор, мм;
Н — толщина новой шайбы, мм.

8. Установить новую регулировочную шайбу в толкатель клапана маркировкой в ​​сторону толкателя, снять фиксатор 67.7800.9504 и еще раз проверить зазор.

Если зазор отрегулирован правильно, то игла толщиной 0,2 или 0,35 мм должна входить с легким защемлением;

8. Последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, отрегулируйте зазоры остальных клапанов, соблюдая последовательность, указанную в таблице:

Соберите все крышки после корректирование.

В настоящее время любой современный автомобиль, кроме электрических, имеет двигатель внутреннего сгорания с газораспределительным механизмом. От правильной работы этой системы зависит очень много параметров. И к ним относятся расход топлива, приемистость двигателя, экологические показатели и другие не менее важные показатели. Нормальная работа газораспределительного механизма обеспечивается правильной регулировкой зазоров между клапаном и его толкателем.

При слишком большом зазоре кулачок распредвала будет с силой ударяться о пластину толкателя, и все это приведет к серьезному повреждению узлов и механизмов двигателя. Кроме того, клапан не открывается полностью, когда это необходимо, тем самым блокируя движение выхлопных газов или топливно-воздушной смеси, в зависимости от типа клапана. Впускной – отвечает за подачу топлива, выпускной – за выхлопные газы, направляемые в выпускной коллектор.

Принцип работы клапанного механизма

Наоборот, если клапан туго зажат, то механические повреждения деталей двигателя будут меньше, чем при слишком большом зазоре. А вот сама работа двигателя будет намного хуже. Именно для хорошей работы двигателя необходимо тщательно регулировать клапана на автомобилях ВАЗ. Эта процедура проводится несколькими способами. Сначала толкатель перемещается под действием гайки на штоке. Второй – подбор шайб проставок необходимой толщины. Третий — автоматический, регулируемый под давлением моторного масла в гидрокомпенсаторах.

Выставляем зазор на ВАЗ 2114

В нашем случае на автомобиле ВАЗ 2114 эта процедура выполняется вторым способом, с использованием регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что правильная регулировка на ВАЗ 2114 может производиться только при температуре окружающего воздуха 20 градусов Цельсия, когда металл находится в состоянии покоя и не подвержен тепловому расширению, как на прогретом двигателе.

Во-вторых, для каждого конкретного автомобиля есть таблица с размерами зазоров при поднятых распредвалах.

Для четырнадцатой модели используются следующие размеры:

• Для впускных клапанов — 0,2 мм с погрешностью отсчета 0,05 мм;
• Для выпускных клапанов — 0,35 мм с погрешностью считывания 0,05 мм.

Охладить подкапотное пространство перед регулировкой можно с помощью обычного вентилятора. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня ГРМ. Открутив гайку крепления троса педали акселератора, осторожно отсоединяем его. Для облегчения работы снимите крышку воздушного фильтра в сборе. Перед демонтажем обязательно подложите под колеса клинья и включите нейтраль. Ручной стояночный тормоз также должен быть включен.

Необходимый инструмент

Инструмент, необходимый для полноценной работы:

1. 1. Ключи рожковые и торцевые;
2. 2. Приспособление для опускания клапанных тарелок — стоит чуть больше ста рублей;
3. 3. Набор специализированных щупов для измерения зазоров в механизме;
4. 4. Микрометр для определения толщины регулировочной шайбы;
5. 5. Прокладки – толщиной от 3 до 4,5 мм. На рынок они поставляются с шагом 0,05 мм. То есть можно найти шайбы размером 3,05мм, 3,1мм и так далее до 4,5мм. (одна шайба стоит около двадцати рублей).

Толкатель клапана с регулировочной шайбой

Процесс регулировки

Проверить совпадение меток на шестернях ГРМ и на крышке ГБЦ ВАЗ 2115. На шкиве коленчатого вала и крышке масляного насоса должны совпасть одинаковые метки. Далее выкручиваем свечи зажигания, чтобы сбросить давление в цилиндрах блока.

Поместите новый уплотнительный герметик в канавки под клапанной крышкой при сборке.

Заказ клапанов ВАЗ 2114

При регулировке учитывать, какой клапан впускной, а какой выпускной. Порядок действий следующий:

5 — выход и 2 — вход; 8 — выпуск и 6 — впуск ;4 — выпуск и 7 — впуск .

Двигаясь от шкива распредвала, измеряем зазоры между толкателем и кулачком вала. В местах, где зазор правильный, оставляем все без изменений. В месте, где щуп соответствующего размера легко вставляется в щель, прижимают пластину приспособлением для опускания толкателя и вставляют флажок для фиксации толкателя. Затем специальным пинцетом вынимаем регулировочную шайбу и смотрим на ее маркировку. При необходимости измерьте толщину микрометром. Далее подбираем шайбу потолще, ставим на место и предварительно проверяем зазор нужным щупом.

Клапанные зазоры

Если не подходит, то берем щуп меньшей толщины, и так до тех пор, пока щуп не подойдет. Исходя из разницы между номинальным размером и размером щупа, который легко помещается, рассчитываем необходимую толщину регулировочной шайбы. Повторяем процедуру до тех пор, пока зонд не начнет вставляться с легким защемлением.

Если ни один из щупов не подходит, то клапан перетянут!! Согласно описанной выше операции снимите регулировочную шайбу и замените ее на меньший размер.

При работе ДВС на клапанах постепенно вырабатываются рабочие кромки. Следовательно, все клапаны со временем перемещаются вверх. Именно по этой причине необходимо регулировать клапана ВАЗ-2114. Конструкция и привод на этом автомобиле намного надежнее, чем на автомобилях классической серии.

Но все равно периодичность проверки зазоров в клапанном механизме от 15 до 30 тысяч километров. Если вовремя не проверить, то может уменьшиться тепловой зазор, что приведет к неработоспособности двигателя. Регулировку необходимо проводить и при замене клапанов ВАЗ-2114.

Основные признаки поломки

По мере уменьшения или увеличения тепловых зазоров водитель может испытывать различные симптомы. Машина может даже заглохнуть после прогрева до рабочей температуры (ведь металл при нагревании расширяется). Регулировка ВАЗ-2114 необходима в следующих случаях:

1. Появляется посторонний шум со стороны клапана
2. При значительном снижении мощности, что особенно заметно при высокой нагрузке.
3. Двигатель работает нестабильно.
4. Иногда стреляет и врезается в глушитель.
5. Значительно увеличивается расход бензина, несмотря на то, что все датчики исправны и система питания работает нормально.

Если вы заметили один или несколько признаков, то обязательно проверьте состояние клапанов.

Подготовка к регулировке

Перед началом работ необходимо поставить автомобиль на ровную поверхность и затем отпустить ручник. Также желательно включить более высокую скорость, чтобы автомобиль не откатился. Затем вам нужно сделать следующее:

1. Поднимите любое переднее колесо с помощью домкрата. И поставить надежную опору под кузов автомобиля.
2. Отсоедините шланг сапуна.
3. Отсоедините трос привода от дроссельной заслонки. Для этого нужно снять скобу.

Но после этого нужно измерить зазоры впускных и выпускных клапанов между кулачками распредвалов. На восьмиклапанных двигателях эта работа очень проста.

Какие должны быть зазоры

На автомобилях ВАЗ-2114 зазоры клапанов должны быть следующие:

• выход — 0,35 мм;
• вход — 0,2 мм.

Допустимое отклонение не более 0,5 мм. Обратите внимание, что измерение зазора следует проводить только на холодном двигателе.

Все проверяемые клапаны должны быть закрыты. Для того, чтобы понять, что клапан закрыт, нужно посмотреть на распредвал. Кулачок, расположенный на нем, будет направлен вверх. Все выпускные клапаны расположены напротив выпускного коллектора. Впускные клапаны немного больше в диаметре, чем выпускные.

Проверка зазоров

Для проверки зазоров необходимо установить первый цилиндр в верхнюю мертвую точку. Проверку следует проводить по следующей схеме:

Сначала нужно проверить величину зазора в 6-м и 8-м клапанах, они расположены на третьем и четвертом цилиндрах. Щупы должны двигаться с небольшим сопротивлением между кулачком и толкателем. В том случае, если щуп не входит или свободно входит в зазор, необходимо произвести регулировку. Делается это с помощью шайб разной толщины.

Как производится регулировка

Для снятия шайб необходим съемник специальной конструкции. Он продается в любом магазине. Стоимость его не очень высока, поэтому его легко можно приобрести в любом магазине. Процедура регулировки следующая:

1. Накрутите трубку съемника на шпильки крепления клапанной крышки.
2. Вставьте серповидную часть рычага в зазор между кулачком распределительного вала и регулировочной шайбой.
3. Нажмите на рычаг съемника и промойте клапан.
4. Установите коробку, входящую в комплект съемника, между распределительным валом и стаканом.
5. Подняв рычаг вверх, снимите шайбу.

Его можно вытащить двумя плоскими отвертками или тонким пинцетом. Второй инструмент гораздо удобнее в использовании. Учтите, нежелательно проводить регулировку клапанов ВАЗ 2114, если у вас нет достаточного опыта.

Подбор шайб

Самым сложным этапом в этой работе является расчет толщины новых шайб. Согласно методике регулировки клапанов ВАЗ-2114 необходимо снять шайбы и отрегулировать зазор подбором новых. Выбор выглядит примерно так (данные взяты примерные, у вас будут другие):

1. Измерьте зазор между клапаном и кулачком. Например, на выпуске было 0,2 мм. А должно быть 0,35 мм.
2. А шайба, которая установлена ​​в этом приводе клапана, имеет толщину 3,4 мм. Вы узнали это, сняв его и посмотрев на дно.
3. Необходимо увеличить зазор на 0,15 мм. Поэтому необходимо установить новую шайбу, толщина которой будет на 0,15 мм меньше, чем у старой.
4. Новая шайба должна быть толщиной 3,25 мм.

При получении значения, не кратного 5, необходимо выбрать шайбу, размер которой наиболее близок по значению к расчетному. По такому же принципу подбираются шайбы на остальных клапанах. Но стоит ли делать регулировку клапанов ВАЗ-2114 самостоятельно? Если у вас есть большой набор прокладок, то вы можете выполнить эту работу самостоятельно.

Если таких шайб у вас нет, то лучше доверить эту работу профессионалам. Стоимость регулировки клапанов около 800 руб. Набор шайб разной толщины обойдется вам не менее чем в 2000 рублей. Причем не факт, что одного комплекта будет достаточно. Но если в вашем городе с хорошими мастерами проблема, или вы привыкли доверять только себе, то можно приобрести несколько комплектов и долгие годы не знать проблем с настройкой клапанов.
