4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наи-

Рис. 4.10. Регулировка света фар

более яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Подскажите, пожалуйста, как и чем отрегулировать фары на Митсубиси Лансер 9?

• Замена лампы ближнего света Митсубиси Лансер 9 – 3 ответа
• Регулировка фары в Митсубиси Лансер – 1 ответ
• Где регулировка ближнего света на Лансер 9? – 1 ответ
• Как заменить электро корректор фары на Лансер 9? – 0 ответов

Наиболее точно настроить пучок света фар естественно можно лишь на стенде, но и самостоятельно естественно близко к требуемому значению тоже можно подстроить. Во-первых рекомендую почитать на сайте статью о регулировке фар своими руками. А затем ищи ровный участок дороги со стеной…В мануале пишут что нужно установить авто за 10 м до экрана, но можно и за 5 м.

Вот некоторые полезные данные которые пригодятся чтобы настроить фары на Mitsubishi Lancer 9:

• Вертикальное направление — H=36 мм (0,69 °) ниже горизонтальной.
• Горизонтальном направлении — Колено точке пересекается вертикальной линии (E).

• Вертикальное направление — ± 15 мм (± 0,29 °) с горизонтальной светотеневой границы.
• В горизонтальном направлении — ± 26 мм (± 0,5 °) от вертикали (V).

Чтоб отрегулировать крути вот эти два болта отверткой

Рекомендации по регулировке

Регулировка фар Лансер 9 происходит в положении автокорректора «0»; каждая фара регулируется отдельно. Делать проекцию светового пучка нужно на вертикальную поверхность, ориентированную строго перпендикулярно к авто, расстояние от авто до стенки-экрана 5 м. Машину устанавливать на идеально ровной поверхности. Центр светового пучка должен проецироваться на том же расстоянии от земли, что и центр самой фары.

Подкачай колеса до требуемого значения, также нужно, чтобы регулировка происходила с полным баком, но как это врятли с нашими ценами, то нужно загрузить багажник эквивалентным весом от, веса топлива полного бака. (0,8 кг на литр). На водительском сидении посадить человека с весом равным твоему. Протереть фары, а если сильно мутные, то возможно и полирнуть будет не лишним. Убедится что акум заряжен 🙂

Регулировка фар на Хонда Аккорд 7 своими руками: инструкция

Правильно установленные оптические оси передних фар на Honda Accord 7 – гарантируют безопасность участникам дорожного движения.

Их завышенное положение чревато ослеплением водителей встречного потока автомобилей, заниженное – заметно ухудшит обзор ситуации на дороге.

Принцип работы автоматической системы регулировки фар

Содержание

• Принцип работы автоматической системы регулировки фар
• Причины нарушения регулировки фар на Honda Accord 7
• Регулировка фар на Аккорде 7 своими руками

Устройство состоит из электронного блока управления (ЭБУ) системой, датчиков, фиксирующих положение кузова на разных участках пути, механизмов исполнения. Последние расположены за фарами. Они начинают свою работу при получении информации от ЭБУ в виде сигнала определенного напряжения (2-11 в). Сам блок находится в отсеке панели управления с водительской стороны.

Датчики на Accorde 7 расположены около подрамника передней подвески, рядом находится стабилизатор поперечной устойчивости. Другой – между правым амортизатором и подрамником.

Система при помощи датчиков получает информацию о положении кузова при движении с включенными оптическими приборами каждые три минуты, а также при остановке в течение 8 секунд при включенном свете фар и зажигании.

При изменении загрузки автомобиля: добавление багажа или количества пассажиров его положение меняется. Полученная информация от датчиков обрабатывается и оптическая ось при помощи мотора привода автоматически меняет свое направление, корректируя направление света Это позволяет устанавливать уровень света, не мешающий другим водителям.

Регулировку фар можно посмотреть в представленном видео:

Причины нарушения регулировки фар на Honda Accord 7

По правилам эксплуатации любого транспортного средства, в том числе и этой популярной модели у наших автолюбителей японского бренда Хонда, регулировку проводят на СТО один или два раза в год. Обычно это делается перед открытием летнего или зимнего сезонов.

Однако следующие факторы приводят к тому, что необходимо делать внеочередную установку светового потока.

• Плохое состояние отечественных дорог, после прохождения которых регулировка самопроизвольно сбивается.
• Участие в ДТП.
• Ремонт блока передних фар.

О том, что с фарами не все в порядке, водителю обычно сообщают встречные участники дорожного движения сигнализируя светом своих оптических приборов.

Производители рекомендуют проводить подобную операцию в автосервисе. Опытные мастера с нужным инструментом без проблем выставят необходимый уровень. Однако при наличии определенных навыков и желания эту операцию можно провести самостоятельно. Хорошей подсказкой в этом случае будет видео из интернета, где поэтапно расскажут и покажут весь процесс.

Регулировка фар на Аккорде 7 своими руками

Прежде, чем начать процесс восстановления правильной работы передних фар, надо позаботиться о выполнении следующих условий.

1. Найти ровную площадку, приближенную к идеальной, длиной приблизительно 15 м.
2. На ее конце должна находиться под перпендикуляром отвесная стена около 3 м (обычно подходят гаражные массивы).
3. Для установки понадобится крестовая отвертка, ключ на 10, плотная материя, цветной скотч или мел для нанесения видимых отметок.
4. Шины автомобиля должны быть накачаны согласно рекомендации производителя для данной модели – 2.4 атм.
5. В незагруженном автомобиле должен находиться один водитель.
6. Бак для горючего необходимо заполнить больше чем на половину.

Выполнение последних двух пунктов необходимо для центровки автомобиля.

Подобную работу лучше проводить в темное время суток, когда пучки света отчетливо видны на стенке. После подготовки приступаем к регулировке.

1. Автомобиль должен отъехать от вертикального отвеса на расстояние 7,5 м.
2. Провести замер от дорожного покрытия до центра светового потока левой фары ближнего света.
3. Получаемый результат замера накладываем на отвесную стенку и делаем отметку.
4. Для лучшей видимости закрываем свет правой фары материалом.
5. Совмещаем направление оптической оси с отметкой на отвесной стенке по верхнему краю светового потока. Регулировка проводится крестовой отверткой, которую необходимо вставить в отверстие блока корректировки фары, где находится мотор привода. Установка в горизонтальной и вертикальной плоскостях происходит за счет регулировочных винтов.
6. В подобной последовательности проводим операцию с правой фарой.
7. Проводим горизонтальную линию, соединяющую отметки от светового пучка левой и правой фары, делаем центровку света.

Необходимо придерживаться следующих рекомендаций.

Вращение регулировочного винта нужно производить аккуратно. Шлицы крепежной детали не отличаются глубиной. Есть вероятность сорвать их, что существенно затруднит выполнение идентичных операций в будущем.

Также при регулировке нужно быть осторожным и по другому поводу: совсем рядом расположена шестеренка из мягкого пластика, которую также возможно повредить.

Автоматический корректор фар — принцип работы. советы по выбору и инструкция по установке автокорректора

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

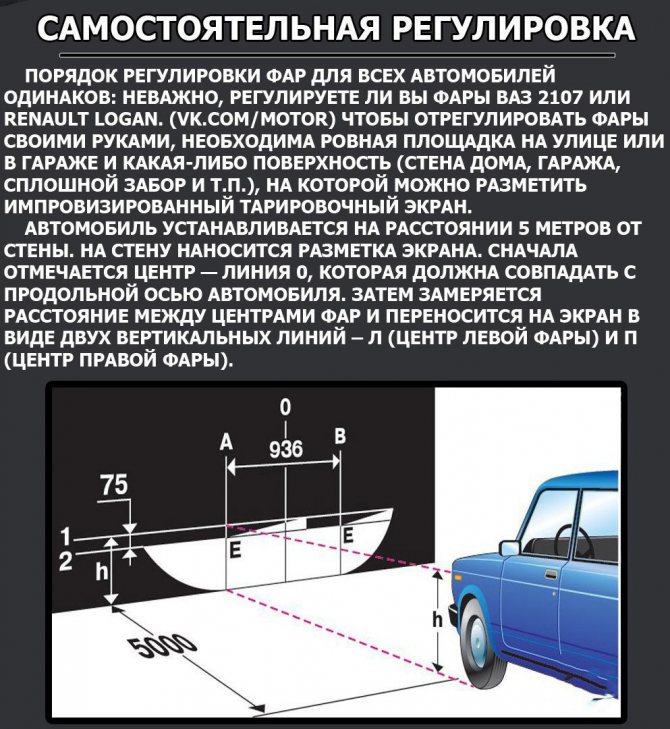

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Конструкция и маркировка

Автомобильные лампы отличаются, как правило, конструкцией цоколя и светоотдачей. Например, в двухфарных системах чаще всего используются лампы Н4- с двумя нитями накаливания, для дальнего и для ближнего света. Их световой поток- 1650/1000 лм. В «противотуманках» светят лампы Н8- однонитевые, со светопотоком в 800 лм. Другие однонитевые лампы Н9 и НВ3 могут обеспечивать только дальний свет (светопоток 2100 и 1860 лм соответственно). А «универсальные» однонитевые лампы Н7 и Н11 могут использоваться и для ближнего, и для дальнего света- в зависимости от того, в каком отражателе они установлены. И как всегда, качество лампы зависит от конкретного производителя, оборудования, концентрации и типов газов (например, лампы Н7 и Н9 иногда заполняют не галогенами, а ксеноном). У газоразрядного «ксенона» другие обозначения. Первыми ксеноновыми лампами были приборы с индексами D1R и D1S- они были объединены с модулем зажигания. А за индексами D2R и D2S скрываются газоразрядные лампы второго поколения (R- для «отражающей» оптической схемы, S- для прожекторной).

Пошаговая настройка света фар

Приступаем непосредственно к процессу настройки внешних световых приборов транспортного средства (Рисунок 2):

• Подъезжаем к стене, предназначенной для нанесения разметки, на расстояние 300-500 миллиметров.
• Наносим на стене:

– линию «V», соответствующую центральной оси автомобиля;

– две линии «С», параллельные первой и проходящие через точки, соответствующие центрам фар автомобиля.

• Отъезжаем от стены на расстояние не менее 7000 миллиметров.
• Точки центров фар соединяем горизонтальной линией «H-H».
• Ниже этой линии на расстоянии 350-760 миллиметров (расстояние изменяется в зависимости от типа транспортного средства и расстояния от него до экрана) наносим линию «B-B», параллельную линии «H-H».

 Рисунок 2

• Закрываем одну из фар светонепроницаемым материалом (материя, картон и т.п.) и включаем ближний свет.
• Посредством регулировочных винтов, расположенных на корпусе фары, изменяем ее положение таким образом, чтобы верхняя граница светового пятна совпадала с линией «B-B».
• Повторяем проведенные манипуляции со второй фарой.

Настройка света фар, как и любой другой технический процесс, обладает определенными особенностями, знание которых гарантирует получение положительного результата. Одной из таких особенностей является предварительное определение способа формирования лучей дальнего и ближнего света. Он может быть совмещенным (одна лампа) и раздельным (разные лампы).

Итак, если на вашем транспортном средстве ближний и дальний свет генерируется одной электрической лампой, то процедура регулировки света фар вами успешно завершена. При раздельном формировании лучей необходимо произвести еще несколько манипуляций (Рисунок 3):

• Повторно подъехать (вплотную) к плоскости разметки.
• Нанести на нее (плоскость) вертикальные линии «D», соответствующие внутренним краям внешних световых приборов.
• Отъехать на ранее установленное расстояние (7000 миллиметров).
• Поочередно закрывая светонепроницаемым материалом фары, включаем дальний свет фар.
• Центр светового пятна должен располагаться в точках, образованных пересечением линий «H» и «D».

Рисунок 3

Некоторые автолюбители используют еще один, отличающийся исключительной простотой способ. Для его применения не требуется ничего, кроме прямого и ровного отрезка дорожного полотна. Начертив на нем полосу, отъезжаем на расстояние равное 30-ти метрам. Далее выполняем регулировку фар автомобиля до тех пор, пока верхний край светового пятна не совпадет с линий, начерченной вами на дорожном полотне.

 Естественно, что настройка света фар этим способом отличается еще меньшей точностью, нежели метод, описанный выше.

Как проверить работоспособность

Датчики положения кузова могут быть разными. Например, ресурс потенциометрических датчиков составляет 10-15 лет. Электромеханический привод также может выйти из строя. При наличии автоматической регулировки можно слышать характерное жужжание привода корректировки при включении зажигания и ближнего света. Если его не слышно, то это сигнал о неисправности.

Также работоспособность системы можно проверить путем механического изменения положения кузова автомобиля. Если световой поток меняется, то система работает. Причиной поломки может быть электропроводка. В этом случае необходима сервисная диагностика.

Корректор фар является важным элементом безопасности. Многие водители не придают этому большого значения. Но нужно понимать, что неправильный или ослепляющий свет может привести к печальным последствиям. Особенно это актуально для автомобилей с ксеноновыми фарами. Не стоит подвергать других опасности.

Регулировка света фар в Европе

Автомобили должны иметь фары, которые бы обеспечивали соответствующее осве­щение дороги без какого-либо ослепления водителей встречного потока автомобилей. Директивы ЕС (и, соответственно, требова­ния статьи 50 StVZO Правил регистрации транспортных средств в Германии) регламен­тируют необходимую регулировку фар по горизонтали и вертикали. Ослепление ближ­ним светом считается предотвращенным, если освещенность не превышает 1 лк на расстоянии 25 м перед каждой фарой, когда луч проецируется на поверхность, перпен­дикулярную дороге на высоте центра фары и выше. Если же автомобиль подвергается очень большим механическим смещениям из-за изменения загрузки, то фары должны регулироваться таким образом, чтобы до­стичь нужного результата.

Директивы ЕСЕ R48 и EEC 76/756 определяют базовую регулировку и размеры. Для категорий автомобилей, не охватывае­мых этими директивами, применяются пред­писания ЕСЕ R48 или ЕСЕ R53.

Автоматический корректор фар

Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками».

Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

Для чего нужен

Наверное, каждый водитель попадал в ситуацию, когда встречный автомобиль ослепляет и невозможно ничего рассмотреть. Зрение восстанавливается только спустя некоторое время. Чтобы такого не происходило, на автомобили ставят корректировщики фар. Устройство поддерживает положение оптической оси во время изменений положения кузова ТС. Сформированный оптикой свет следует настраивать, когда машина еще не загружена. После загрузки световой поток меняет направление, смещаясь относительно оптической оси. Для исправления положения и нужна система корректировки.

Если багажник машины сильно загружен, передняя часть кузова обязательно немного приподнимается. Свет от фар уходит вверх и может ослепить водителя встречного автомобиля. Автокорректор регулирует наклон света — луч остается на прежнем уровне, когда багажник машины перегружен или по какой-то причине приподнялась ее передняя часть.

Где находится

Управление осуществляется с приборной панели — при помощи переключателя. Как правило, он ставится с левой стороны от рулевой колонки. Сам механизм находится под отражателем. После нажатия на кнопку шток перемещается фару, которая крепится на шарнирах. Конструкция снабжена тремя разъемами:

• для датчиков;
• для запитки;
• для электронного регулирования угла отражателя.

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Ксенон и светодиоды

Вековое господство лампы накаливания близится к концу. Достойно «завершить карьеру» ей помогают благородные газы криптон и ксенон. Последний считается одним из лучших наполнителей для ламп накаливания- с ксеноном можно поднять температуру нити вплотную к точке плавлению вольфрама и приблизить свет по спектру свечения к солнечному. Но наполненные ксеноном обычные лампы накаливания- это одно. А «ксенон» с ярким голубым свечением, который применяют на дорогих автомобилях,- это принципиально другое. В ксеноновых газоразрядных лампах светится не раскаленная нить, а сам газ- вернее, электрическая дуга, которая возникает между электродами при газовом разряде при подаче высоковольтного напряжения.

Впервые такие лампы (Bosch Litronic) были установлены на серийном BMW 750iL в 1991 году. Газоразрядный «ксенон» на голову эффективнее самых совершенных ламп накаливания- на бесполезный нагрев здесь расходуется не 40% электроэнергии, а всего 7—8%. Соответственно, газоразрядные лампы потребляют меньше энергии (35 Вт против 55 Вт у галогенных) и светят при этом вдвое ярче (3200 лм против 1500 лм). А поскольку нити нет, то и перегорать нечему- ксеноновые газоразрядные лампы служат гораздо дольше обычных. Но устроены газоразрядные лампы сложнее.

Главная задача- зажечь газовый разряд. Для этого из 12 «постоянных» вольт бортовой сети нужно получить короткий импульс из 25 киловольт- причем переменного тока, с частотой до 400 Гц! Для этого служит специальный модуль зажигания. Когда лампа зажглась (для разогрева требуется некоторое время), электроника снижает напряжение до 85 вольт, достаточных для поддержания разряда. Сложность конструкции и инерция при зажигании ограничили первоначальное применение газоразрядных ламп режимом ближнего света. Дальний светил по старинке- «галогенкой». Объединить ближний и дальний свет в одной фаре конструкторы смогли через шесть лет, причем существует два способа получить «биксенон». Если используется прожекторная фара (как та, что придумала Hella), то переключение режимов света осуществляется экраном, находящимся во втором фокусе эллипсоидного отражателя: в режиме ближнего света он отсекает часть лучей. При дальнем экран прячется и не препятствует световому потоку. А в отражающем типе фар «двойное действие» газоразрядной лампы обеспечивается взаимным перемещением рефлектора и источника света. В итоге вслед за фокусным расстоянием изменяется и светораспределение. Но по данным французской фирмы Valeo, применив отдельные газоразрядные лампы для ближнего и дальнего света, можно достичь на 40% лучшей освещенности, чем у «биксенона». Правда, модулей зажигания требуется уже не два, а четыре- такие фары имеет дорогой Volkswagen Phaeton W12.

Однако будущее газоразрядных ламп вовсе не такое яркое, как излучаемый ими свет. Наибольший успех специалисты прочат светодиодам. Светодиод- это полупроводниковый прибор, излучающий свет при прохождении тока. До начала 90-х их автомобильное применение ограничивалось индикацией- уж слишком низкой была светоотдача. Однако уже в 1992 году Hella оснастила «трешку» BMW Cabrio центральным стоп-сигналом на основе светодиодов, и сегодня они все шире используются в задних фонарях в качестве «габаритов» и стоп-сигналов. Светодиоды срабатывают на 0,2 секунды быстрее традиционных лампочек, тратят меньше энергии (для стоп-сигналов- 10 Вт против 21 Вт) и отличаются почти неограниченным сроком службы. Но для того, чтобы заменить лампы светодиодами в фарах головного света, нужно преодолеть ряд препятствий. Во-первых, даже самые лучшие светодиоды по эффективности пока сопоставимы только с галогенными лампами (светоотдача- около 25 люменов на ватт). При этом они дороже и требуют специальной системы охлаждения- ведь это такие же полупроводниковые приборы, как и процессоры компьютеров. Но разработчики уверяют, что к 2008 году светоотдача диодов достигнет уже 70 лм/Вт (у нынешнего «ксенона»- 90 лм/Вт). Так что первые серийные светодиодные фары могут появиться в 2010 году. А пока полупроводникам поручают второстепенные функции- например, постоянный «дневной свет», как это сделала Hella, расположив в каждой фаре Audi A8 W12 по пять светодиодов.

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Это интересно: Где приобрести б/у корейский автомобиль?

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Источник

Итоги

Автокорректор фар обязателен для автомобилей, которые укомплектованы штатным освещением. Данный модуль положительно повлияет на качество и направление освещения, даже если ваш автомобиль будет загружен по максимуму. С автокорректором вам не придется переживать про то, что свет вашей машины может негативно повлиять на комфорт передвижения водителей встречной полосы. Если автомобиль будет оборудован автокорректором, то легкое и беспрепятственное прохождение очередного технического осмотра вам обеспечено. Пусть свет в вашем автомобиле будет правильным.

Источники

• https://farainfo.ru/avtokorrektor-far-chto-eto-i-dlya-chego-printsip-rabotyi-avtokorrektora-far-i-vazhnyie-momentyi/
• https://mashinapro.ru/1800-korrektor-far.html
• https://InfoKuzov.ru/remont/korrektor-far
• https://ZnanieAvto.ru/svet-zvuk/korrektor-far-princip-raboty. html
• https://VipWash.ru/remont-far/avtokorrektor-far-svoimi-rukami
• https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/sistema-osvescheniya/korrektor-far.html
• https://autodromo.ru/articles/korrektor-far-princip-deystviya-ustroystvo-nepoladki
• https://akki-carsh.ru/to/princip-raboty-korrektora-far.html
• https://fastmb.ru/autoremont/427-korrektor-far.html
• https://xenon-lampa.ru/cat-avtomobilnye-innovatsii/a-pravilnyj-svet-s-avtokorrektorom-far

Как отрегулировать фары Мазда CX-5: Простые шаги

6 марта, 2017 0

Оптика на Мазда СХ 5 выполнена на достаточно высоком уровне, однако недостатки все же имеет. В первую очередь водителя разочарует ближний свет светодиодов. Во-вторых, существенные неудобства могут доставить и штатные ксеноновые лампы другим водителям. И то и другое успешно регулируется.

Содержание

• Самостоятельная коррекция
• Профессиональная регулировка

Самостоятельная коррекция

Настроить фары можно самостоятельно. На некоторых форумах пишут, что пятерка оснащена автокорректором света, который делает невозможным любую дополнительную подстройку. С такими же утверждениями можно столкнуться и у официального дилера. Распространенная ситуация: авто ставится перед специальным стендом, регулятор устанавливается в желаемое положение, свет направляется в нужную точку, а затем фары сами опускаются до прежнего уровня. Это и есть та самая работа автокорректора, который самостоятельно ищет горизонт и соответственно ориентирует пучок света именно по нему. Однако это еще не значит, что сделать с фарами ничего нельзя.

Регулировка фары на СХ 5 может быть произведена без съема самих фар, что очень удобно для владельца.

Для начала нужно подготовиться:

• Определить цель
• Нанести контрольную разметку на стены.

Второй этап – самый сложный. Чтобы не задрать фары вверх или наоборот не опустить их чересчур низко, нужно иметь ориентиры. В стандартах на светотехнику описаны показатели, которым должен соответствовать свет. Метки-ориентиры можно нанести на стену напротив авто, причем машина должна стоять на определенном расстоянии.

Определить цели проще. Светодиодные фары страдают тем, что не освещают дорогу на нужное расстояние и имеют слишком фиксированный свет. То есть граница света и тени слишком четко очерчена и за линией фары начинается сплошная тьма. Поэтому комфортная езда возможна только при скорости не выше 80 километров в час. Чтобы убрать этот неприятный эффект, линзу нужно поднять. В случае с заводскими ксеноновыми фарами все наоборот. Владельцы Мазды сталкиваются с недовольством встречных водителей, поскольку фары расположены достаточно высоко и слепят других участников так, как это мог бы делать дальний свет на другом авто. Поэтому нужно пучок света немного опустить.

Сверху у каждой фары есть особое отверстие с направляющими. За ним хорошо видно зубчатое колесико небольшого размера из металла. Это колесо и регулирует угол подъема. Его можно зацепить простой крестовой отверткой, но это не самый удобный вариант, поэтому можно попробовать и другие инструменты. Вращать колесо нужно аккуратно, поскольку оно небольшое и

даже незначительное смещение в итоге даст серьезное изменение направленности света. Подъем осуществляется, когда колесо поворачивается против часовой стрелки. Движение по часовой стрелке гарантирует занижение света. Таким методом можно сориентировать фары как по вертикали, так и по горизонтали. Отрегулированный свет можно проверить как на небольшой скорости на безлюдной дороге, так и в салоне на специальном стенде. Нередко нарекания вызывает и свет противотуманок. Способ, как отрегулировать эти фары на Мазда СХ 5, тоже достаточно прост. Под оптикой есть пластиковая накладка, ее нужно снять. Затем необходимо найти болт, который держит конструкцию. Его следует ослабить, вручную повернуть фары до получения нужного эффекта. После этого необходимо опять хорошенько закрепить конструкцию. Если эффект устраивает, регулировка закончена, можно ставить накладку на место.

Профессиональная регулировка

Более предсказуемый результат даст настройка фары в условиях профессиональной мастерской. В принципе, методы настройки здесь все те же самые, но есть специальный стенд с четко нанесенной разметкой. А значит, итог настройки будет гораздо более правильным с точки зрения стандартов автомобильной оптики. К тому же, опытный специалист может осуществить более тонкую регулировку. В этом случае обеспечено отсутствие таких проблем как слишком длинный, но чересчур бледный пучок, или очень яркий, но чрезмерно короткий свет. Работа в мастерской занимает не более 15-20 минут, при этом стоит не очень дорого.

Если же свет фар слишком тусклый или не устраивает цвет лампы, регулировкой здесь нельзя ограничиться. Как правило, Мазда СХ 5 не вызывает нареканий в части самих фар, то есть стекол, линз и ламп. Однако их всегда моно заменить. При установке новых деталей следует обратить внимание на весь корпус: где есть помутнения, где деформации. Такие элементы лучше сразу заменить, поскольку  они тоже могут влиять на функциональность оптики.

Рекомендуем почитать:

• 0 комментариев

  Вибрация при торможении на большой скорости — ТОП 5 причин!

  Вибрация при торможении на большой скорости – симптом, который может появиться по разным причинам. Нередко приходится…

  19 июля

• 0 комментариев

  Бьет руль при торможении на большой скорости — причины и способы решения

  Некоторым водителям кажется, что если руль начинает дрожать, то это неопасно и проблема исчезнет самостоятельно….

  13 мая

• 0 комментариев

  Как убрать коррозию на авто — изучаем все методы на практике

  Коррозия — враг любого транспортного средства, особенно автомобиля. Это похоже на инфекционное заболевание, которое постепенно…

  13 февраля

Adblock
detector

Про корректор фар | SUZUKI CLUB RUSSIA

Sochi

Осваивающийся

18 Январь 2010

• #1

Если у Витарика заводской ксенон, то, как я понял, стоит автоматический корректор фар? А можно ли как нибудь «поднять» свет? А то слишком низко светит. И иногда бывает заметно что в пробке корректор поднимает/опускает свет — это нормально?

Wintt

Эксперт-старожил

18 Январь 2010

• #2

Ответ: Про корректор фар

ДА конечно можно. Поднимает он где то в районе коробочки корректора есть винт регулировки — только крутить его чрезвычайно не удобно.

RAlex

Местный

18 Январь 2010

• #3

Ответ: Про корректор фар

Если сомневаетесь — съездите на сервис, проверьте.
А то накрутите так, что всех слепить начнете, да еще и с ксеноном.
И так по ночам невозможно ездить стало.

Wintt

Эксперт-старожил

18 Январь 2010

• #4

Ответ: Про корректор фар

Поддерживаю. .. тока не ездите к офицалам, эти паразиты не отрабатывают свои деньги…
Когда купил машину погнал сразу на ТО, сказал проверьте все фары и выставьте… когда забирал сказали что все ок, в итоге птф светят всего на 2м от машины , как и светили.

Sochi

Осваивающийся

18 Январь 2010

• #5

Ответ: Про корректор фар

WINTT написал(а):

ДА конечно можно. Поднимает он где то в районе коробочки корректора есть винт регулировки — только крутить его чрезвычайно не удобно.

Нажмите для раскрытия…

А где находится эта коробочка? По идее, если корректор работает от загрузки авто, то он должен находиться где то в районе заднего моста, правильно?

А насчёт слепить — у меня на стене напротив гаража есть метки, по которым надо ориентироваться

Wintt

Эксперт-старожил

18 Январь 2010

• #6

Ответ: Про корректор фар

Корректор всегда сидит на фаре. На мостах датчики — их нельзя регулировать.
Корректор подкрычиваеш и фары свет поднимается/опускается. А сам корректор уже от настроенного работает.
ТАм просто регулировка света через него осуществляется

Добавлено через 8 минут

Sochi

Осваивающийся

18 Январь 2010

• #7

Ответ: Про корректор фар

Спасибо, а я думал что обе фары поднимаются одним винтиком Будет свободное время — покручу. А откуда эти картинки? Где можно скачать такой мануал?

Wintt

Эксперт-старожил

19 Январь 2010

• #8

Ответ: Про корректор фар

Гдето здесь на сайте — поиск поможет. Но они англоязычные, ваапще я для такого дела книжку купил русскоязычную. Цена вопроса 600р в Мск

TAIFUN7

Человек-Война

19 Январь 2010

• #9

Ответ: Про корректор фар

Там всё просто — отвёрткой сверху прямо на фаре под капотом- там такое калёсико крутить надо и отвёртку не в него вставляеш, а в отверстие рядом- чтобы она с колёсиком в зацепление вошла. Там даже метки есть: куда крутить- UP- это вверх, DOWN- вниз!

Wintt

Эксперт-старожил

19 Январь 2010

• #10

Ответ: Про корректор фар

Тайфун, вы фары не путаете ксеноновые с обычными? МЫ к примеру про ксенон.
Это я так, на всякий случай, потому что отверткой там у себя не справился, пользовал головку от торцового ключа, — дико неудобно было

TAIFUN7

Человек-Война

19 Январь 2010

• #11

Ответ: Про корректор фар

Ничего не путаю- зубчатое колёсико. У меня тоже ксенон, NSGV 2006, 2.0. Работы на 5 минут. Тоже были низковата одна фара. Мне в сервисе показали, я бы сам не догадался.

Wintt

Эксперт-старожил

19 Январь 2010

• #12

Ответ: Про корректор фар

какая отвертка (шлиц, крест) длинны какой, поточнее опиши как ея воткнуть, под каким углом.
ПОтому что я так и не осилил, даже имея книженцию на руках — так и не понял куда ее вгонять

TAIFUN7

Человек-Война

19 Январь 2010

• #13

Ответ: Про корректор фар

Пойду- сфоткаю.

Реакции: 1 человек

TAIFUN7

Человек-Война

19 Январь 2010

• #14

Ответ: Про корректор фар

Всё не просто, а очень просто! В мануале, кстати, про это ничего нет- можете не искать!
Так вот: Отвёртка крестовая, стандартной длинны, диаметром ок. 6-7 мм., вставлять надо ВЕРТИКАЛЬНО- сверху вниз в канал на задней пластмассовой части фары, отвёртка должна войти в зацепление с металлич. зубчатым кольцом, вращая кольцо установить световой луч в нужное положение.
Да! Периодическое срабатывание корректора в пробках- нормальное дело! При торможении и разгоне машина получает различный дифферент- продольный крен (не путать с поперечным), высота кузова и фар над дорогой, а также направление светового потока меняется, отсюда корректировка!

Оцените оперативность!

Ещё вопросы?

• IMG_0022.jpg

  53.5 KB Просмотры: 1,651

• IMG_0023.jpg

  51.4 KB Просмотры: 1,553

• IMG_0024.jpg

  63.5 KB Просмотры: 1,544

• IMG_0025. jpg

  53.3 KB Просмотры: 1,557

Реакции:
