Редуктор в автомобиле, что это, зачем и для чего?

Редуктор заднего моста в автомобиле это такое устройство, которое изменяет не только мощность двигателя при передаче его через систему валов на другие узлы, но меняет и крутящийся момент. Что бы понять, какой редуктор перед нами, нужно обратить внимание на цифры и буквы, которые выбиты на нём. Цифра – это количество ступеней передачи, буква – это вид передачи:

• Ц – цилиндрическая;
• Ч – червячная;
• К – коническая;
• Г – глобоидная;
• В – волновая;
• П – планетарная.

Если передачи комбинированные, обозначаются двумя буквами, например:

• ЦЧ – цилиндрически-червячная,
• ЧЦ – червячно-цилиндрическая,
• КЦ – конически-цилиндрическая.

Все обозначения можно уточнить в ГОСТ 15150-69.

Автомобильный редуктор

Что представляет собой редуктор в автомобиле? Ответ на этот вопрос дать могут не все, даже заядлые автомобилисты. В большинстве случаев покупая автомобиль, пользователи не уделяют внимание каким-то ключевым аспектам. Они лишь придерживают принципа: заправить, обслужить, ездить, отдавать в сервис на ремонт. Итак, давайте разберемся, в чем назначение и что такое редуктор в автомобиле!

Дифференциал и редуктор в автомобиле

Редуктором называется один из узлов трансмиссии, который используется для снижения крутящего момента, получаемого с коленвала. Далее редуктор передает крутящий момент другим узлам трансмиссии, то есть межосевой дифференциал.

Что такое редуктор и как он работает?

Редуктор представляет собой механизм, состоящий из шестерёночных соединений, позволяющий преобразовать мощностные характеристики. У классического вида, шестерня, передающая усилия меньше ведомой. В данной статье рассмотрим более подробно конструкцию и принцип функционирования автомобильного редуктора.
Одним из важных узлов, необходимых для передачи мощности силовой установки колесам является редуктор. В независимости от года выпуска и модели авто, энергия от двигателя колесам заднего моста передается благодаря редуктору. В случаях с передней ведущей осью и силовой установкой, расположенной спереди, дела обстоят несколько иначе.

Конструкция автомобильного редуктора различных моделей мало чем отличается. Он состоит из главной передачи, включающей в себя:

• межосевой дифференциал;
• полуось;
• ведомую шестеренку;
• ведущую шестерню;
• шестерню полуоси;
• шестерни сателлиты.

Если быть более точным, то сила от силовой установки передается через коробку передач. Ведущая и ведомые шестерёнки составляют главную передачу. Межосевой дифференциал распределяет энергию между полуосями и позволяет передвигаться в различных скоростных диапазонах.

Дифференциал и редуктор в автомобиле, в чем разница?

Такой вопрос часто задается автомобилистами, поэтому следует провести четкую грань между этими двумя узлами. Дифференциал используется для распределения приходящего крутящего момента между осями, а редуктор – для повышения/понижения крутящего момента.

Редуктор и дифференциал схема

Существуют следующие виды редукторов:

• Передний редуктор – в переднм мосту.
• Задний редуктор – в заднем мосту.

Передний редуктор используется в переднеприводных автомобилях, задний – заднеприводных. При этом передний редуктор в автомобиле интегрируется в КПП, а второй – заднюю ось. Исключением являются полноприводные транспортные средства, располагающие одновременно двумя редукторами. В последнем случае узлы трансмиссии сообщаются между собой карданом.

фото редуктор Червячная передача

1.2.1 Червячные редукторы

Червячный редуктор – наиболее распространенный тип редукторов. Привод имеет компактные размеры (в сравнении с цилиндрическими агрегатами). Передаточное отношение червячной пары может достигать 1-100 (иногда и выше).

Потенциал увеличения крутящего момента при снижении частоты вращения вала у червячных редукторов выше, чем у оборудования с другими типами передач. Передаточное число того же порядка можно получить при эксплуатации трехступенчатого цилиндрического редуктора. В червячных агрегатах для решения этой задачи достаточно одной ступени. Еще одно преимущество – простота и низкая стоимость червячных редукторов. Использование червячного зацепления позволяет снизить уровень шума передачи, обеспечить высокую плавность хода.

Функция самоторможения присутствует только в червячных редукторах. Ее принцип основан на торможении ведомого вала при отсутствии движения на ведущем валу (червяке). Самоторможение в передаче осуществляется в тот момент, когда угол подъема ведущего вала меньше или равен 3,5 градусам.

При выборе червячного редуктора следует учитывать тот факт, что при увеличении передаточного числа снижается КПД червячной передачи. Отсюда – потери энергии вследствие трения червяка об зубья колеса.

Ресурс червячных приводов составляет, в среднем, 10 тысяч часов.

Устройство автомобильного редуктора

Для ознакомления следует рассмотреть основные составляющие данного узла трансмиссии.

Редуктор автомобильный включает в себя:

• Корпус – изготовляется из стали высокой прочности и ряда легких сплавов. Он используется для защиты межосевого дифференциала от избыточных внешних воздействий.
• Крепления – они обеспечивают прочную связь корпуса к основанию, уплотнителями выступают сальники. Последние, не допускают утечек трансмиссионной жидкости, обеспечивающей функционирование дифференциала и шестерней.

фото редуктор Гипоидная передача

Рекомендации по выбору

Как выбирать редуктор вместо сломавшегося, на имеющуюся технику и при создании механизмов самостоятельно. Основным является мощность на выходном валу. Она рассчитывается на основании оборотов двигателя по передаточному числу.

Следует обратить на расположение валов, оно в цилиндрических моделях может быть в одну сторону.

Крепление осуществляется с помощью фланца непосредственно к валу двигателя и с помощью отверстий в подошве устанавливается на платформу.

В маркировке указано межцентровое расстояние между валами. Этот размер имеет конструктивное значение при установке узла и соединения его с двигателем и валом рабочего механизма.

Следует посмотреть, какая пара в редукторе первая, ее передаточное число, зацепление. Выбор редуктора включает в себя и расположение валов в пространстве. Они могут располагаться под прямым углом и быть в разных плоскостях. Тип подшипников указывается в технической документации. Там же таблица сроков эксплуатации разных узлов.

При проектировании машины, подбор червячного редуктора выполняется по мощности и расположении зацепления. При нижнем зацеплении пара хорошо смазывается, не требует дополнительного охлаждения и способна работать длительно время. Следует обратить внимание на рабочий режим. Узел не всегда способен работать по несколько часов непрерывно. Червячное соединение быстро перегревается.

Задний редуктор

• 1) Ведущая шестерня – сообщается с вторичным валом КПП, передавая крутящий момент ведомой шестерне.
• 2) Ведомая шестерня – после принятия крутящего момента передает его межосевому дифференциалу.

Следует отметить, что ведомая шестерня обладает большими габаритами и большим числом зубцов, поскольку она призвана для приема чрезмерно высокого крутящего момента от ведущей.

фото редуктор Коническая передача

1.2.5 Коническо-цилиндрические редукторы

Данный тип механизмов представляет собой гибрид цилиндрического одноступенчатого и конического редукторов. Соответственно, этой группе оборудования присущи все достоинства и недостатки агрегатов обоих типов.

Все коническо-цилиндрические редукторы имеют быстроходную коническую ступень. Такая конструктивная особенность объясняется невысокой нагрузочной способностью и, соответственно, большими габаритами агрегата. С целью уменьшения размеров привода и используется быстроходная коническая ступень.

Коническая передача может использоваться в тихоходных и промежуточных ступенях, что оправдано необходимостью снижения ее чувствительности к погрешностям при производстве и установке, минимизацией их влияния на механизм в целом.

Направление зуба в косозубой цилиндрической паре должно быть выбрано с учетом возможности вычитания осевых сил на промежуточных валах.

Таблица 5. Коэффициент режима эксплуатации коническо-цилиндрических редукторов (двухступенчатых и трехступенчатых)

Характер режима нагрузки	Суточная продолжительность эксплуатации
	3 часа	8 часов	24 часа
Спокойный	1,25	1,0	0,8
Умеренные толчки	1,0	0,8	0,65
Сильные толчки	0,55	0,65	0,5

Межосевой дифференциал

Например, автомобиль повернул – внешнее колесо получило больший крутящий момент, внутреннее – меньший. При этом ведущая ось работает вся — оба колеса на оси работают вместе, с чем долго не могли справиться автопроизводителя порядка 80-ти лет назад.

Вот для чего принято использовать дифференциал в автомобилях:

• 1) Корпус и сальники – применяется с целью обеспечения устойчивости шестерней к повреждениям.
• 2) Шестерни – сателлиты – чаще всего в структуре их три и две из них располагаются они параллельно по отношению друг к другу, а третья – перпендикулярно. Перпендикулярную шестерню сообщается с ведомой. Сателлиты необходимы для передачи крутящего момента с ведомой шестерни на шестерни полуосей.
• 3) Шестерни полуосей (колесные) – передача крутящего момента на валы колесных осей.
• 4) Подшипники – отвечают за вращение валов колес и уменьшение трения между составными элементами.

фото редуктор Цилиндрическая косозубая передача.

Устройство и принцип работы

Редуктор без дополнений газовый или гидравлический, подразумевает механическое устройство для изменения угловой скорости и крутящего момента. Он работает по принципу Золотого правила, когда передаваемая вращением мощность практически не изменяется, уменьшается на КПД.

Устройство

Простейшее устройство редуктора, это зацепление из шестерни и зубчатого колеса. Крутящий момент передается через непосредственный контакт зубьев – элементов детали. Они движутся с одинаковой линейной скоростью, но разной угловой. Количество вращений шестерни и колеса за единицу времени разное, зависит от диаметров деталей и количества зубьев.

Шестерни и колеса неподвижно закреплены на валах или изготовлены совместно с ними. В корпусе может быть от одной до нескольких пар зубчатых зацеплений. На сборочном чертеже редуктора хорошо видно его устройство и составные части:

• корпус;
• крышка корпуса;
• пары в зацеплении;
• валы;
• подшипники;
• уплотнительные кольца;
• крышки.

Корпус в самом низу имеет отверстие для слива масла и приспособление контроля уровня смазочных материалов, глазок или щуп. Разъем с крышкой совпадает с плоскостью расположения осей.

На кинематической схеме редуктора схематически указаны зубчатые соединения, расположений валов и направление вращения. Также показан тип зуба, прямой или наклонный. По кинематической схеме можно определить количество ступеней, передаточное число и другие характеристики, как работает данный редуктор.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше 1.

Кроме рабочих шестерен могут использоваться паразитки – шестерни, которые не изменяют крутящий момент, только направление вращения колеса и соответственно вала, на котором оно расположено.

Маркировка

В условном обозначении редуктора имеется ряд цифр и букв, указывающих на его параметры и тип. Первым стоит указание на количество ступеней и вид зубчатого зацепления:

• цилиндрическое – Ц;
• червячное – Ч;
• коническое – К;
• глобоидное – Г;
• волновые – В;
• планетарное – П.

Комбинированные модели обозначаются несколькими буквами, начиная с первой пары:

• цилиндрически-червячные – ЦЧ;
• червячно-цилиндрические – ЧЦ;
• конически-цилиндрические – КЦ.

Количество передач данного вида указывается цифрой перед буквой.

Горизонтальное расположение считается нормой и не имеет своего обозначения. Для вертикального узла после обозначения типа передач ставится буква В. Б – означает быстроходную модель. За ним ставится условное числовое обозначение варианта сборки.

Далее указывается расстояние между осями ведущего и выходного вала, передаточное число цифрами и форма выходного вала буквенным обозначением, например, Ц – цилиндрический хвостовик, К – конический.

В маркировке может присутствовать указание на климатическое исполнение, например, для тропиков, северных районов, по какому госту выполнено.

Например: 1Ц2У-250-31,5-22-М-У2. Двухступенчатый цилиндрический с горизонтальным расположением. Межцентровое расстояние валов тихоходной ступени 250 мм, передаточное число 31,5. Вариант сборки узла 22, хвостовик по типу муфты, климатическое исполнение соответствует ГОСТ 15150-69.

Скачать ГОСТ 15150-69

Электрический привод – мотор и передаточный узел в одном корпусе, имеет несколько отличающуюся маркировку. Вначале стоит буквенное обозначение марки сборного привода, указывается скорость вращения выходного колеса, поскольку она постоянна, соединена с одним электродвигателем.

Редукторные передачи

Данная группа составляющих различается по принципу соединения зубцов ведущей и ведомой шестерен. Благодаря использованию различных вариаций, выделяют четыре группы редукторных передач в автомобилях:

• Коническая – конические шестерни в числе двух штук располагаются перпендикулярно друг другу. Эта схема используется в задне- и полноприводных автомобилях.
• Цилиндрическая – две цилиндрические шестерни сообщаются между собой параллельно. Эта схема используется в переднеприводных автомобилях.
• Гипоидная – шестерни располагаются по отношению друг к другу под углом 45 градусов. Эта схема используется в задне и полноприводных автомобилях.
• Червяная – сообщающиеся один винт с червячной ведомой шестерней.

Конструкционные особенности

Если присмотреться к шестерёнкам главной передачи, можно увидеть, что зубцы расположены не под углом 90 градусов. Причиной этому является передача гипоидного вида. Её отличительными характеристиками являются:

1. Плавность хода;

2. уменьшение шумового эффекта;

3. снижение уровня нагрузки на зубья.

Благодаря ей увеличивается срок эксплуатации и надежность редуктора. Кроме гипоидной также широко применяются такие виды, как червячные, конические и цилиндрическая.

Данный блок характеризуется высокой прочностью и безотказной работой, но требует своевременного технического обслуживания.

Чем выделяется редуктор в машине?

Каждый редуктор автомобиля обладает присущими характеристиками, основной из которых является – передаточное число, которое отражает отношение между угловой скоростью ведущего/ведомого валов. Высокий показатель передаточного числа характерен для грузовых автомобилей, низкий показатель – для легковых.

Следует отметить, что в легковых автомобилях вес редуктора заметно ниже, благодаря чему они развивают большие скорости. Индекс передаточных чисел определяется числом зацепок ведомой шестерни с ведущей за один оборот. Например, если индекс составляет 4.8, значит за единственный полный оборот ведущей шестерни, ведомая производит сцепку 4 целых и 0,8 раза.

1.2.3 Цилиндрические редукторы

В цилиндрических редукторах устанавливаются цилиндрические зубчатые передачи. Комплектация таких приводов может отличаться положением входного/выходного валов и количеством ступеней. Одноступенчатые цилиндрические агрегаты классифицируются только по расположению валов. Передаточные числа варьируются в диапазоне 1,6-6,3.

Схемы исполнения цилиндрических пар:

• развернутая узкая;
• развернутая;
• раздвоенная;
• соосная.

Наиболее распространена развернутая схема. Она позволяет выпускать унифицированные колеса, валы и шестерни, которые подходят для производства редукторов разных типоразмеров. Этот фактор является определяющим для серийного производства, т.к. способствует снижению себестоимости выпускаемой продукции.

С той же целью выбирается левое направление зуба шестерни и правое направление колеса для всех ступеней редуктора. При индивидуальной комплектации единичного редуктора целесообразнее использовать следующую схему: левое направление зуба шестерни на первой ступени, правое – на второй ступени. Такая комплектация снизит осевую нагрузку на опоры.

Форма редукторов, проектируемых по развернутой схеме, удлиненная. Вес такого агрегата будет на 15-20% больше приводов, сконструированных по раздвоенной схеме.

Раздвоенная схема применима для тихоходной и быстроходной ступеней. Во втором варианте она наиболее рациональна, так как промежуточный вал может быть изготовлен по принципу вала-шестерни, а быстроходный вал становится «плавающим».

При соосной схеме оси быстроходного и тихоходного валов совпадают. Вес и габариты редуктора, собранного по соосной схеме, аналогичны моделям с развернутой схемой. Стоимость обоих типов агрегатов практически одинакова.

Одна из основных технических характеристик соосного редуктора – увеличенная мощность быстроходной ступени, что достигается за счет снижения нагрузки на нее. Однако конструктивно такие агрегаты более сложные.

Ресурс цилиндрического редуктора – 25 тысяч часов и более.

Таблица 3. Допустимые нагрузки для цилиндрических редукторов ЦУ (одноступенчатых горизонтальных)

Типоразмеры	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н
		входной вал	выходной вал
ЦУ-100	250	500	2000
ЦУ-160	1000	1000	4000
ЦУ-200	2000	2000	5600
ЦУ-250	4000	3000	8000

Таблица 4. Технические параметры цилиндрических редукторов Ц2С (двухступенчатых соосных)

Типоразмеры	Номинальные передаточные отношения	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н		КПД
			входной вал	выходной вал
Ц2С-63	8; 10; 12,5	125	500	2800	0,98

С какими трудностями можно столкнуться?

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.

редуктор в автомобиле поломка

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

Возможные неисправности

К основным причинам выхода из строя редуктора относятся:

• износ подшипников;
• износ сальников;
• выход из строя деталей дифференциала.

Есть достаточно действенный прием определения причины шума. Это движение накатом. В данном случае достаточно просто определить причину – в подшипниках дифференциала или хвостовика, так как при отсутствии усилия элементы главной передачи не соприкасаются.

Если вы заметили течи масла, характерный «вой», это сигнализирует о необходимости диагностики и проведения ремонтных работ. Если после более детальной проверки выяснится, что течь масла можно устранить, поменяв сальник, то вам удастся решить проблему с наименьшими финансовыми вложениями.

Источник статьи: https://zen.yandex.ru/media/bruzgach/chto-takoe-reduktor-i-kak-on-rabotaet-5c2114a1b5e90c00aa7890bd

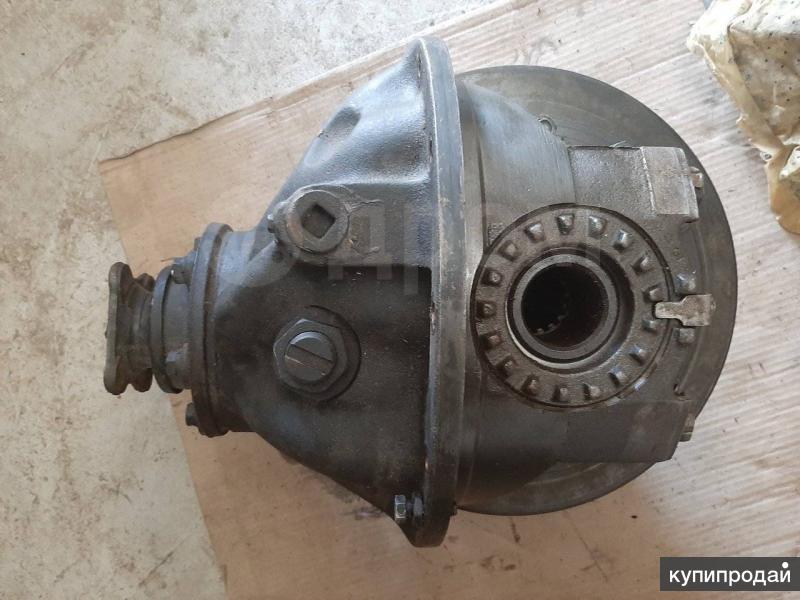

Редуктор заднего моста в автомашине

Редуктор заднего моста в автомобиле это такое устройство, которое изменяет не только мощность двигателя при передаче его через систему валов на другие узлы, но меняет и крутящийся момент. Что бы понять, какой редуктор перед нами, нужно обратить внимание на цифры и буквы, которые выбиты на нём. Цифра – это количество ступеней передачи, буква – это вид передачи:

• Ц – цилиндрическая;
• Ч – червячная;
• К – коническая;
• Г – глобоидная;
• В – волновая;
• П – планетарная.

Если передачи комбинированные, обозначаются двумя буквами, например:

• ЦЧ – цилиндрически-червячная,
• ЧЦ – червячно-цилиндрическая,
• КЦ – конически-цилиндрическая.

Все обозначения можно уточнить в ГОСТ 15150-69.

Что такое редуктор в машине и как он работает

Редуктор в автомобиле относится к зубчатым редукторам, имеющим коническую форму шестерен. Может иметь одно или несколько зацеплений, а также ведущая шестерня в тихоходных механизмах может быть заменена червячной передачей. Его основной задачей можно назвать снижение крутящего момента, которое редуктор получает от двигателя через коленчатый вал. Редуктор не даром получил свое названия от слова редуцировать, то есть уменьшать. Далее он распределяет полученный момент на другие узлы трансмиссии, называемые дифференциалом между осевым.

В заднеприводных и переднеприводных автомобилях на каждый приводный мост предусмотрен один редуктор. Если это полноприводный автомобиль, на каждый мост устанавливается редуктор. При этом оба редукторы имеют одинаковое передаточное число.

Передний и задний редукторы имеют разную конструкцию.

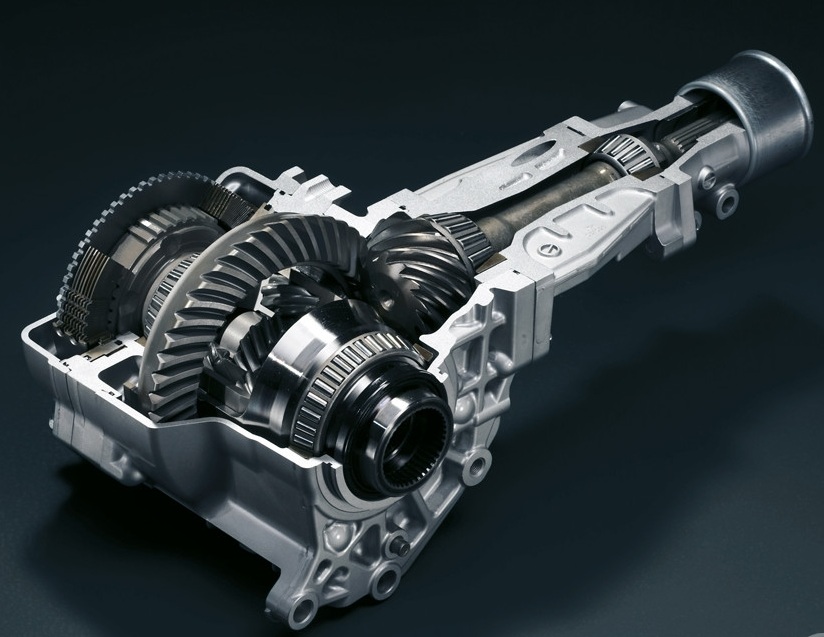

Коническая передача в редукторе заднего моста.

Принцип работы редуктора, например, заднего моста автомобиля, следующий. Двигатель начинает свою работу, вращается коленчатый вал, который передает вращение через диски сцепления на первичный вал коробки передач, переходя затем на вторичный вал. Отсюда через карданный вал автомобиля вращение переходит на редуктор, который расположен на заднем мосту. Ведущая шестерня, которая имеет гораздо меньший диаметр, чем ведомая, работая в контакте с валом КПП, передает движение ведомой шестерне, которая далее передает его дифференциалу междуосевому.

При этом зуб ведущей шестерни давит на зуб сопряженной детали и передает усилие. Рассмотрим пример, когда автомобиль сделал поворот. При этом, как известно автомобилисту, наружное колесо получает больший крутящийся момент, а колесо, которое идет по меньшому кругу, меньший. Меняется при этом угловая скорость. Но если взять ведущую ось, колеса на ней работают совместно. На этом основана работа дифференциала в автомашине.

Из чего состоит редуктор заднего моста автомобиля

Устройство редуктора не очень сложное. Во – первых, должен быть массивный корпус с крышкой и сальники, который защищает внутренние детали от повреждений. Во вторых это косозубые шестерни. Если это коническая передача, ведущая шестерня находится перпендикулярно к ведомой, кроме этой пары шестерен, обычно есть и две или три шестерни – сателлиты, распределяющих крутящий момент с ведомой шестерни на межосевой дифференциал. И обязательно наличие подшипников на валах, уменьшающие трение и позволяющие поддерживать валы, а также крышки подшипников, стопорные пластины.

Наиболее часто выходящими из строя деталями являются подшипники, поэтому к выбору нужно отнестись серьезно. У них есть свой запас прочности, предпочтение следует отдавать закрытым типам подшипников. Также не забываем о смазке. Её отсутствие приводит к перегреву и выходу из строя шестерен.

Схема редуктора заднего моста подетально

Примерно такой редуктор заднего моста с комплектующими деталями стоит на автомобиле Газель ВАЗ 2107. Шестерни работают за счет такого качественного вида сцепления, как гипоидное, которое обеспечивает продольное скольжение. Это сцепление обеспечивает и длительный срок службы редуктора.

Внизу корпуса обязательно должны быть отверстия, через которые происходит слив масла и возможность увидеть уровень масла в редукторе.

Редуктор автомобиля ВАЗ 2107 и его передаточное число

Если сравнивать редуктор от ВАЗ 2107, нужно отметить этот вид редуктора обеспечивает разгон на трассе на 10 километров в час, что ниже, чем редуктор, который стоит на ВАЗ 2106. Если поставить редуктор от автомобиля 2106 на автомобиль 2107, и спидометр и одометр будут показывать ошибку на эти 10 километров.

Но! Устройство от 2106 будет меньше расходовать топлива.

Дело в том, что по паре шестерен в 2106 количество зубьев соотносится 43/11, в 2107 модели как 43/10.Хотя нужно заметить, что раньше он комплектовался редуктором, который стоял на модели 2103 с соотношением зубьев 10/40, затем поставили редуктор 43/10, а потом опять вернулись к 43/11. Поэтому передаточное число своего автомобиля лучше определить самому по существующим методикам.

Например, приподымаем заднюю часть авто на домкратах, установив нейтральную передачу при этом. Фиксируем одно из задних колес.

Затем проворачиваем вручную 10 оборотов карданного вала, считая при этом количество оборотов, которое сделает свободное от фиксации заднее колесо. Это количество оборотов делим на 10 и получаем передаточное число, которое дает задний редуктор. Ну или проще всего – есть технический паспорт, где все написано: какая модель редуктора автомобиля установлена.

Конечно, различие между редуктором от 2107 и редуктором от 2106 небольшое, но с механизмом от шестой модели, она более быстрая, но при этом немного проигрывает в мощности и водителю самому выбирать, что у него в приоритете – скорость или сила. Кроме этого, на шестой модели чуть меньше расход топлива при этом. Передаточное число, в принципе, выбираем такое, как нас устраивает.

Достаточно много в интернете видео, где рассказывают, как самому снять редуктор заднего моста. Все это рассказано поэтапно. Хорошо, если водитель самостоятельно занимался таким или похожим ремонтом. Но, если автомобиль новый и водитель не принимал участия в разборе автомобиля, лучше такие вопросы предоставить специалистам в автомастерской. Снять и поменять изношенную деталь не очень трудно. Что бы отрегулировать затем работу редуктора, нужен опыт и специальное оборудование, которое не у каждого любителя в наличии.

Это как раз тот случай, что сэкономив на специалистах, можете затем попасть на гораздо большие деньги. Специалист может оценить и степень изношенности шестерен, возможно, будет дешевле поменять весь редуктор, чем ремонтировать старый.

8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Объяснение 6 основных типов трансмиссии автомобиля

Слово «трансмиссия» или «коробка передач» является одним из тех терминов, с которыми многие знакомы, но большинство людей не знакомы с различиями между многими типами трансмиссии, используемыми сегодня. Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.

Что такое передача?

Трансмиссия — это устройство, предназначенное для изменения скорости двигателя в зависимости от необходимой мощности. Трансмиссия помогает оптимально передавать мощность от двигателя к колесам.

Попробуйте представить автомобиль без трансмиссии. При каждом обороте коленчатого вала ведущие колеса поворачивались одинаковое количество раз. Такое транспортное средство было бы неуправляемым, поскольку всегда крутило бы ведущие колеса; остановка означала бы выключение двигателя, а запуск означал бы, что машина внезапно подпрыгнет, как только вы повернете ключ. Его производительность будет плохой, и он будет потреблять много топлива. Наличие трансмиссии гарантирует, что обороты двигателя вашего автомобиля будут использоваться оптимально, производительность улучшится, и вы сможете перевести его в нейтральное положение. Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.

На протяжении всей истории автомобильные инженеры разрабатывали и внедряли множество типов трансмиссий. Мы можем разделить их на две характерные группы: автоматические и ручные. Автоматические коробки передач претерпели гораздо больше изменений, чем механические, особенно за последние несколько десятилетий. В этом руководстве объясняется, что вы должны знать о автомобильных трансмиссиях и как определить разницу между различными типами.

Сечение 6-ступенчатой ​​поперечной механической коробки передач на Международном автосалоне 2017 во Франкфурте, Германия

1. Механическая коробка передач

Механическая коробка передач существует с самого начала автомобильной эры. Чтобы правильно управлять автомобилем, водитель должен нажать на педаль сцепления, отключив коробку передач от двигателя, вручную выбрать нужную передачу и нажать на педаль сцепления, чтобы включить трансмиссию. Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач). Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.

Преимущества механических коробок передач заключаются в аналоговом ощущении, высоком уровне вовлеченности водителя и ощущении контроля. Вот почему механическая коробка передач до сих пор широко используется в автомобилях для энтузиастов и некоторых спортивных автомобилях. Хотя механические коробки передач имеют меньшую производительность и более медленное переключение передач, они по-прежнему высоко ценятся некоторыми любителями вождения как надлежащая трансмиссия. Однако с технологическими улучшениями автоматических коробок передач механические коробки передач становятся менее распространенными.

Коробка передач АКПП в разрезе, вид спереди и сбоку.

2. Автоматические коробки передач

Большинство современных автомобилей оснащены автоматической коробкой передач, технология, которая существует с 1940-х годов. Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.

Автоматическая коробка передач гораздо более сложное устройство, чем механическая, особенно современные коробки передач со сложной электроникой. Классическая автоматическая коробка передач имеет преобразователь крутящего момента, который заменяет механизм сцепления механической коробки передач и плавно переключает передачи без участия водителя. Преимущества автоматической коробки передач заключаются в более спокойном вождении, эффективности и практичности.

Автоматические коробки передач начинались как 2-х или 3-х ступенчатые, а современные АКПП имеют 8-ступенчатые и даже 10-ступенчатые коробки. Чем больше передач имеет трансмиссия, тем лучше она может использовать мощность двигателя для повышения эффективности и производительности. Современные достижения улучшили время переключения в автоматах и ​​сделали их намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.

Поперечное сечение бесступенчатой ​​трансмиссии на 67-м Международном автосалоне во Франкфурте, Германия, 2017 г.

3. Бесступенчатая трансмиссия (CVT) требуют от водителя переключения передач. Существует несколько типов трансмиссий CVT, но наиболее распространенным является вариатор на основе шкива, в котором используется V-образный ремень или цепь для соединения двух конусов, один из которых приводится в действие двигателем, а другой — ведущими колесами. При перемещении конусов навстречу и друг другу вариаторная трансмиссия создает разное передаточное число, что приводит к различному числу оборотов ведущих колес.

Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.

Преимущества бесступенчатой ​​трансмиссии заключаются в оптимальном использовании мощности и крутящего момента двигателя (поскольку коробка передач всегда находится в правильном передаточном числе), компактных размерах и меньшем весе. Однако трансмиссия CVT редко используется в легковых автомобилях, поскольку она не выдерживает интенсивного использования и буксировки, а также не идеальна для движения по шоссе. Вариаторы обычно используются в скутерах, некоторых машинах и Toyota Prius.

4. Коробка передач с двойным сцеплением

Одной из самых интересных автоматических трансмиссий, используемых в современных автомобилях, является DCT или трансмиссия с двойным сцеплением. Эта конструкция наиболее известна своими компактными размерами и молниеносными переключениями, что сделало ее популярной в спортивных автомобилях и высокопроизводительных автомобилях. DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.

Компания Volkswagen успешно представила DCT в 2003 году на модели Golf MK4 R32, и впоследствии она использовалась во многих других автомобилях. DCT легче автоматической коробки передач, что облегчает ее установку в переднеприводных моделях с поперечно расположенными двигателями. Он также доказал свою надежность даже при высокопроизводительном использовании и непревзойденное время переключения, что сделало его фаворитом среди поклонников спортивных автомобилей. В большинстве случаев автомобили, оснащенные коробкой передач типа DCT, имеют подрулевые лепестки.

5. Последовательная механическая коробка передач

Последовательная механическая коробка передач редко используется в легковых автомобилях, но это лучший выбор для гонщиков. Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач. Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.

Несмотря на преимущества, этот тип трансмиссии не используется в потребительских автомобилях из-за высокой стоимости. Кроме того, нет переключения передач или функции «кик-даун». Последовательная механическая коробка передач может переключаться только на следующую передачу вверх или вниз, а не пропускать две или три передачи, как обычная автоматическая коробка передач.

6. Полуавтоматические трансмиссии

На протяжении многих лет многочисленные компании экспериментировали с гибридами механической и автоматической коробок передач и создавали полуавтоматические трансмиссии. Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.

Полуавтомат может использовать сцепление для запуска автомобиля, но остальные переключения передач выполняются автоматически без контроля водителя. Другой способ — иметь конструкцию без сцепления (например, Porsche Sportmatic), которая запускается так же, как любая автоматическая коробка передач, а затем переключается как механическая. Несмотря на то, что основная концепция верна, полуавтоматическая коробка передач оказалась проблематичной и не обладала такими же характеристиками или реакцией, как автоматическая или механическая коробка передач.

Почему у электромобилей нет обычных коробок передач

Подавляющее большинство современных электромобилей не используют коробку передач. Есть три основные причины, почему это происходит, но прежде чем мы углубимся в детали, нам нужно объяснить, что такое коробка передач и что она делает в автомобиле с ДВС. Так будет легче понять, почему коробка передач не имеет принципиального значения в электромобилях. Мы также постараемся объяснить, в каких случаях это может быть полезным дополнением и какую пользу оно приносит.

Что такое коробка передач и что она делает в автомобиле с ДВС?

ДВС двигатели, в отличие от электродвигателей, не производят достаточного крутящего момента на холостом ходу, чтобы иметь возможность двигать транспортное средство, нам нужны более высокие обороты, чтобы создать больший крутящий момент. Но диапазон оборотов двигателя ограничен, и в результате скорость автомобиля будет ограничена, поэтому мы используем коробки передач. Короче говоря, коробка передач в сочетании с передаточным числом главной передачи представляет собой множитель крутящего момента. Возможно, вы уже слышали о передаточном числе и главной передаче, но, возможно, вы не знали, что означают эти цифры.

Начнем с передаточного числа. Предположим, вы выбрали 1-ю передачу в своем автомобиле с ДВС. Предположим также, что 1-я передача имеет передаточное число 3:1. Это означает, что крутящий момент, создаваемый двигателем, умножается на 3. Чтобы определить, во сколько раз умножается крутящий момент на колесах автомобиля, мы также должны учитывать передаточное число главной передачи. Если, опять же, передаточное число главной передачи составляет 3:1, крутящий момент колеса автомобиля в девять раз превышает крутящий момент двигателя. Если двигатель вашего автомобиля развивает крутящий момент 200 Нм на 1-й передаче с указанными выше передаточными числами, крутящий момент на колесах составляет 200 Нм x 9.= 1800 Нм.

Без коробки передач это умножение было бы невозможно, и машина стояла бы на месте, даже если бы мы вдавили газ в пол. Коробка передач в автомобиле с ДВС должна быть спроектирована таким образом, чтобы идеально сочетать мощностные и крутящие характеристики двигателя, его экономичность при различных нагрузках и, конечно же, максимальную скорость, заданную инженерами для выбранного автомобиля.

Эти решения, несмотря на значительное развитие за последние десятилетия, по-прежнему являются компромиссом. Коробки передач снижают эффективность всей трансмиссии, увеличивая расход топлива и потери энергии.

Современная автоматическая коробка передач с 9 передачами. ZF 9HP.

Как обстоят дела с электромобилями?

Электродвигатели обладают тремя исходными свойствами, которые решают инженерные проблемы при разработке редукторов и в большинстве случаев делают редуктор ненужным. Этими свойствами являются высокий крутящий момент при нулевых оборотах, способность электродвигателей работать на высоких оборотах и ​​электронно-ограниченные максимальные скорости. Давайте рассмотрим эти свойства один за другим.

Высокий крутящий момент при нулевых оборотах очевиден. Помните, что редукторы в основном являются устройствами, увеличивающими крутящий момент. Если у вас высокий крутящий момент при нулевых оборотах, нет необходимости дополнительно умножать его, используя несколько передаточных чисел.

Однако критически важным моментом является возможность работы на высоких оборотах. Поскольку электродвигатель может вращаться до 20 000 об/мин, а высокий крутящий момент доступен во всем диапазоне, максимальная скорость легко достигается при одном передаточном числе. Последняя причина — ограниченная электроникой максимальная скорость электромобиля. Это происходит не только из-за отсутствия редуктора, но и из-за относительно низкой энергоемкости нынешних высоковольтных батарей по сравнению с жидким топливом.

Давайте посмотрим на BMW i4 eDrive 40, чтобы лучше понять это — максимальный крутящий момент двигателя составляет 430 Нм при 0-5000 об/мин, а комбинированное передаточное число и главная передача составляют 11,115:1. Это означает, что крутящий момент на колесах составляет 4780 Нм! Теперь понятно, почему электромобили вообще являются королями светофоров.

Предположим, что максимальная скорость автомобиля составляет 190 км/ч. На максимальной скорости двигатель вращается со скоростью 16 500 об/мин. При типичной скорости по шоссе 130 км/ч двигатель вращается примерно со скоростью 11 300 об/мин. Как вы можете видеть в этом примере, электродвигатель имеет достаточный диапазон оборотов, чтобы удовлетворить все требования без коробки передач.

Одноступенчатая коробка передач BMW i4.

Парадигма Porsche и Audi

Porsche Taycan и Audi E-Tron GT используют двухступенчатую коробку передач в заднем двигателе. Теперь, прежде чем вы скажете: «Эй, вы только что сказали нам, что коробки передач не нужны в электромобилях». В идеале мы хотели бы иметь короткое передаточное число на низких и средних скоростях для более быстрого ускорения и более длинное передаточное число на более высоких скоростях, чтобы снизить обороты электродвигателя.

Зачем нужно снижать обороты двигателя на более высоких скоростях? Ну, по двум причинам. Прежде всего, уменьшая обороты двигателя, мы повышаем его КПД (за счет уменьшения противо-ЭДС и вихревых токов) и, таким образом, увеличивается запас хода автомобиля.
