Несомненно, при создании многих систем и коммуникаций используется множество разных деталей. Одной из таких деталей являются заслонки «баттерфляй» и электроприводы. Однако далеко не все понимают, что такое заслонки «баттерфляй». Давайте попробуем разобраться в этом вопросе!
Итак, как не сложно догадаться исходя из названия, данные заслонки предназначены для регулирования потока какого-либо вещества в разных коммуникациях и системах. Такие заслонки являются наиболее простым и надежным вариантом, который идеально справляется со своей задачей.
Принцип работы такой заслонки предельно прост. Заслонка «баттерфляй» представляет собой корпус и диск. Диск имеет свойство поворачиваться под прямым углом. Благодаря этому заслонка может открываться и закрываться.
Вообще, чаще всего такие заслонки применяются для регулирования потока жидкости или газа. Однако на этом область применения заслонок «баттерфляй» не ограничивается. В некоторых случаях такие заслонки используются и для регулирования потока каких-либо сухих материалов.
Состоят такие заслонки из корпуса, седла, диска, штока и управляющего механизма. Корпус является одной из важнейших деталей. Именно благодаря корпусу заслонка может быть закреплена на коммуникации или в системе. Корпус может быть изготовлен из различных материалов. Так что заслонку «баттерфляй» вполне можно подобрать под абсолютно любые задачи.
Для того, чтобы жидкость не просачивалась через заслонку, используется специальный уплотнительный слой, который крепится к внутренней поверхности корпуса. Именно его и называют седлом. По сути дешевые модели заслонок являются одноразовыми, так как седло в них прочно прикреплено к корпусу. В наиболее дорогих моделях имеется возможность замены седла, что в значительной мере повышает его эксплуатационный срок.
Сам поток регулируется диском. Также как и корпус заслонки, диск может изготавливаться из различных материалов. Однако следует понимать, что диск практически постоянно контактирует с материалом, который регулирует заслонка. Поэтому диск должен изготавливаться из как можно более стойкого материала.
Для того, чтобы заслонкой можно было управлять, предусмотрен специальный механизм. Он может быть как ручным, так и управляющимся дистанционно. Все зависит исключительно от того, в каких целях будет использоваться заслонка.
Еще одной важной частью заслонки является шток. Шток соединяет диск с управляющим механизмом. Получается, что без штока заслонкой просто-напросто было бы невозможно управлять.
Новости партнера
А также:
- Все
- Технологии
- Наука
- Космос
- Изобретения
- Рекорды
- Интересное
Больше
Сейчас читают:
Подписаться на рассылку:
определение, виды, плюсы и минусы, способы установки
Большинство частных домов и дач оборудованы системами автономного отопления, работающими на газу, твердом и жидком топливе. Эффективность нагрева теплоносителя во многом зависит от качества вывода продуктов горения и объема поступающего в топку свежего воздуха. При отключении котла возникает необходимость перекрытия отводного канала, чтобы в него не засасывало теплый воздух из помещения и в печь не попадали посторонние предметы. Для выполнения этих задач применяется заслонка для дымохода — простое, но эффективное приспособление, изобретенное много веков назад почти одновременно с появлением первых печей. Деталь может идти в комплекте с котлом или приобретаться отдельно. При наличии обычных бытовых инструментов и умения обращаться с ними, сделать заслонку для печи дымохода можно и своими руками. Для этого следует ознакомиться с предназначением, принципом работы и технологией изготовления данного устройства.
Содержание
- Определение заслонки
- Устройство и принцип работы
- Виды заслонок
- Преимущества и недостатки
- Способы установки заслонки
- Изготовление заслонки своими руками
Определение заслонки
С помощью заслонки можно регулировать поступление кислорода и интенсивность горенияШиберная заслонка представляет собой приспособление, с помощью которого полностью или частично перекрывается идущий от топки канал для отвода продуктов горения. Изделие может применяться в отопительных и вентиляционных системах. Задвижка в дымоходе работает аналогично водяному шаровому крану, врезанному в водопровод.
Путем выполнения различных манипуляций с помощью шибера регулируется размер сечения трубы. Это позволяет увеличивать тягу для быстрого прогрева помещения или снижать ее в целях экономии топлива и поддержания процесса горения на нужном уровне. Задвижки в дымоходе изготавливаются из жесткого металла, способного противостоять перепадам температуры, механическим нагрузкам и коррозии.
Устройство и принцип работы
Принцип действия выдвижных шиберных заслонокПоскольку задвижка для дымохода подвергается воздействию высоких температур, влаги и химически активных веществ, деталь делается из чугуна или нержавеющей стали — материалов, обладающих высокими эксплуатационными характеристиками.
Конструктивно задвижка на трубу дымохода представляет собой запорное оборудование, состоящее из корпуса и регулируемого элемента, имеющего различную конфигурацию и технологию настройки. Настройка интенсивности движения печных газов осуществляется путем смещения задвижки по горизонтали или вокруг своей оси. Задвижка делается по конфигурации трубы и может быть установлена в каналах прямоугольного, квадратного и круглого сечения.
Принцип работы состоит в регулировке тяги путем расширения или сужения отводного канала. При растопке и для достижения максимальной температуры в печи задвижка полностью освобождает трубу. При достижении нужной температуры и для перевода печи в режим длительного горения заслонка перекрывает дымоход, пока не будет достигнуто оптимальное соотношение поступающего воздуха и отвода печных газов. В периоды между использованием котла устройство находится в закрытом состоянии.
Спектр применения шиберов практически неограничен. Они монтируются в буржуйках, отопительных котлах, печах в бане. Установка заслонок позволяет предотвратить задувание продуктов горения в помещение при образовании обратной тяги.
Виды заслонок
Дроссельная заслонка, которую можно купить или изготовить своими рукамиДля регулировки потока продуктов горения могут применяться заслонки разного типа. Выбор делается исходя из конфигурации канала и материала его изготовления.
Возможны следующие конструктивные решения:
- Выдвижная установка. Изделие представляет собой пластину круглой или прямоугольной формы, двигающуюся по направляющим внутри трубы. Благодаря наличию проемов внутри каналов рамка держится в гнезде, максимально плотно удерживаясь в трубе. Регулировка осуществляется путем подачи пластины вперед и назад для достижения заданного результата. Чаще выдвижные устройства применяются в квадратных кирпичных трубах. В каналах круглого сечения они так же эффективно выполняют свои функции.
- Дроссельная заслонка. Классический шибер поворотный для дымохода состоит из вращающейся вокруг своей оси стальной или чугунной пластины. Стержень вставлен в отверстия в стенках трубы и является неизвлекаемым. Настройка потока газов производится путем поворота рамки до определенного угла, после чего изделие фиксируется. Различные модели оборудованы ручным или электрическим приводом, в том числе с дистанционным управлением.
Воздушная заслонка для дымохода может быть самостоятельным или вспомогательным элементом дымохода. Ее задача состоит в том, чтобы закрывать дымоход от задувания сильных порывов ветра и после окончания топки. Настройка тяги происходит за счет силы пружины, которая соединяет трубу с заслонкой. Сделать такой шибер для дымохода своими руками несложно, но пользы он принесет много.
Дымоход нужно регулярно чистить от сажи, чтобы заслонка работалаКак и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.
К числу достоинств относится:
- возможность регулировки тяги;
- экономия горючего за счет уменьшения объема подачи воздуха в топку;
- сохранение тепла печи после перекрытия дымохода;
- блокирование задувания ветра.
Недостатки конструкций:
- изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
- поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
- правильная регулировка требует опыта и навыков.
При грамотной установке и правильном обращении шиберы позволяют сделать топку котла более удобной, экономичной и безопасной.
Способы установки заслонки
Выдвижная заслонка монтируется на этапе кладки дымоходаСуществуют следующие правила и способы установки шибера в дымоходе:
- в кирпичной кладке — на высоте 60-80 см от ее основания;
- в стальной трубе — стык в стык (в раструбы) на участке, который не утеплен;
- высота от выходного патрубка металлического дымохода — не менее 150 см, чтобы не допустить тепловой деформации;
- заслонка должна двигаться в пазах и вращаться на стержне свободно, без застревания;
- изготовление в задвижке отверстия для выпуска угарных газов при раннем перекрытии канала.
Во всех случаях на ручке шибера нужно делать отметки, с помощью которых отслеживается ее положение в трубе.
Изготовление заслонки своими руками
Самодельная сварная заслонка из черного металлаИсходным этапом изготовления задвижки на трубу дымохода своими руками является проведение замеров и составления чертежа. На основе проекта делается расчет материалов и оборудования.
Для работы потребуется:
- дрель, болгарка, сварочный аппарат;
- молоток;
- тиски;
- плоскогубцы;
- керн;
- рулетка, циркуль, маркер;
- нержавеющая листовая сталь 2,5-3 мм;
- прут для рамки.
Особое внимание следует уделить размерам изделия. Отверстия под стержень должны точно соответствовать по горизонтали. Следует брать припуск на 1-2 мм, так как сталь расширяется при нагревании. Рамка не должна касаться внутренних краев направляющих, а дроссельная заслонка — стенок трубы. Перед окончательной фиксацией следует проверить изделие на всех режимах работы.
Что такое демпфер и как он работает?
Что такое демпфер?Демпфер представляет собой механическое устройство (или гидравлическое), которое поглощает и гасит ударные импульсы. Как правило, амортизаторы представляют собой гидравлические устройства, в которых масло используется в качестве рабочей жидкости для гашения ударов. Создаваемая тепловая энергия рассеивается через масло и окружающий корпус — основной процесс, обеспечивающий эффективную работу демпфера.
Конструкция демпферов позволяет выдерживать различные нагрузки, поэтому они доступны в линейном, вращательном и вихретоковом вариантах. Тем не менее, линейные демпферы являются наиболее широко используемыми демпферами, поэтому именно их мы рассмотрим в этой статье.
Для чего используются демпферы?Амортизаторы обычно используются на транспортных средствах, от железнодорожных до автомобильных, как часть системы подвески. Амортизаторы улучшают комфорт и качество езды для пассажиров. Без демпферов каждый раз, когда возникает толчок или толчок, возникали бы непрерывные колебательные движения. Небольшие вибрации и резкие движения в вагонах и поездах остаются, однако их уменьшают амортизаторы.
В дополнение к комфорту езды амортизаторы также уменьшают удары по раме автомобиля, что продлевает срок их службы. Если силы, воздействующие на транспортное средство, не сведены к минимуму, напряжение в конструкции увеличится, что сократит срок ее службы. Преимуществом этого является снижение затрат на техническое обслуживание и повышение надежности.
В рельсовых транспортных средствах демпферы соединяют тележку с кузовом вагона, амортизируя их относительное движение и силы. Демпферы имеют форму боковых амортизаторов и амортизаторов рыскания, чтобы гасить соответствующие силы на своей оси. Кроме того, тележка имеет первичный демпфер, который гасит вертикальные силы, что является важной осью для комфорта при движении.
Как работает демпфер?Заслонка работает путем преобразования кинетической энергии в тепловую. Толчки и неровности поверхностей вызывают вибрации и резкие движения, являющиеся источником кинетической энергии.
Наиболее распространенная конструкция демпфера — двухтрубная. Линейный двухтрубный демпфер состоит из основной напорной трубы и резервной трубы. Демпферы содержат рабочую жидкость, тип масла, который будет меняться в зависимости от желаемого уровня демпфирования и отвода тепла — более вязкая жидкость потребует большей силы для сжатия.
Клапаны действуют как первичный источник прохождения жидкости, вызываемый внутренним давлением в жидкости из-за сил сжатия и отскока. Клапаны, как правило, расположены на головке поршня и в нижней части напорной трубки.
Когда поршень движется вниз в напорной трубке, жидкость сжимается. Давление жидкости открывает клапаны в головке поршня и в нижней части рабочей жидкости, позволяя жидкости течь. Когда жидкость находится под давлением и проталкивается через клапаны, вырабатывается тепловая энергия, которая затем рассеивается.
Во время фазы растяжения (отскока) головка поршня перемещается вверх через напорную трубку. Движение вверх создает частичный вакуум в напорной трубке, что приводит к всасывающей силе жидкости, которая заставляет открывать клапаны в нижней части напорной трубки, позволяя жидкости поступать из резервной трубки.
Подпитка клапана в демпфере управляет характеристиками сжатия и отбоя демпфера. Например, часть движения сжатия можно сделать «мягче», а часть отскока «жестче», манипулируя составом клапана.
Во время испытаний обычно регулируют клапаны для получения желаемых характеристик. Пружины регулируют давление, необходимое для открытия/закрытия клапанов, и его можно изменить, затянув/ослабив винты на пружинах.
Различные типы демпферовСуществует три типа демпферов: линейные, вращающиеся и вихретоковые. Линейные и поворотные демпферы являются двумя наиболее популярными типами демпферов с ограниченным использованием вихретоковых демпферов.
Линейный демпфер является наиболее распространенным и, как следует из названия, работает линейно, демпфируя усилия по одной оси.
Однотрубные и двухтрубные демпферыВращающиеся демпферы включают две подкатегории демпферов – лопастные демпферы и непрерывные демпферы. Подобно линейным демпферам, поворотные демпферы гасят силы, однако на этот раз демпфируется крутящий момент.
Вихретоковые демпферы используют большой магнит внутри демпфера для создания сил сопротивления. В отличие от других типов демпферов, вихретоковые демпферы представляют собой систему без трения.
Что находится в демпфере?A Демпфер состоит из множества различных компонентов, каждый из которых влияет на характеристики демпфера.
Пылезащитный чехол — Пылезащитный чехол представляет собой верхнюю часть корпуса, которая действует как барьер для вала поршня и защищает его от легкого загрязнения. Во время работы пылезащитный чехол надевается на резервную трубку.
Направляющее кольцо. Направляющее кольцо крепится по окружности запасной трубки и действует как направляющая для пыли, обеспечивая ее прямолинейное движение по запасной трубке.
Напорная трубка – Напорная трубка удерживает большую часть (или всю) гидравлику и представляет собой трубку, в которой работает поршень.
Поршень – Поршень состоит из головки поршня и вала поршня. Головка поршня имеет уплотнения по окружности, которые обеспечивают плотное прилегание между ней и напорной трубкой, помогая контролировать прохождение потока масла. Головка поршня также содержит клапаны и масляные каналы.
Клапаны — В заслонке есть несколько клапанов. Как упоминалось выше, клапаны обычно присутствуют в головке поршня, чтобы помочь контролировать поток масла. Кроме того, иногда также имеется клапан в нижней части напорной трубки, если используется двухтрубная установка для управления потоком масла между ней и резервной трубкой.
Компенсационная камера – Компенсационная камера представляет собой полость между напорной и резервной трубками.
Газовые мешки – Газовые мешки используются в компенсационной камере и заполняются сжимаемым газом. Одно из назначений газовых мешков состоит в том, чтобы выступать в качестве прокладки между трубкой давления и резервной трубкой, чтобы поддерживать постоянное расстояние, обеспечивающее повторяющийся поток жидкости. Газовые мешки также действуют как компенсатор разницы уровней масла между двумя трубками.
РезюмеA Демпфер является центральным компонентом в системах подвески и работает за счет амортизирующих усилий. Клапаны в демпфере работают, контролируя прохождение жидкости для управления желаемыми характеристиками.
Имеется ряд демпферов, рассчитанных на различные нагрузки, напр. вращающийся, однако двухтрубный линейный демпфер является наиболее распространенным демпфером, используемым в промышленности. Все компоненты демпфера играют свою роль в обеспечении его эффективной и результативной работы.
Надеюсь, после прочтения этого поста у вас появилось хорошее представление о демпферах, о том, как они работают и из чего состоят.
- Похожие сообщения:
- Что такое насос и как он работает?
- Кто такой Джеймс Ватт и его изобретение Паровой двигатель Ватта
Выпускник инженера Социальные сети
TwitterFacebookLinkedInЧто такое заслонки ОВКВ: все, что вам нужно знать
Независимо от погоды, жаркой или холодной, большинство домохозяйств вложили средства в систему HVAC. Однако не многие домовладельцы знают, из каких компонентов состоит система. Пока система охлаждает или нагревает их место, они в порядке.
Демпферы являются одним из важнейших компонентов ОВКВ, о существовании которых большинство из нас даже не подозревает. И те из нас, кто знает о них, не знают, как именно они функционируют.
Итак, что такое заслонки в системах отопления, вентиляции и кондиционирования воздуха? Они важны? И как они работают?
Эти вопросы возникают у большинства домовладельцев. Не беспокойтесь, если вы не уверены в этом важном компоненте. Это руководство ответит на все эти и многие другие вопросы.
Что такое демпферы HVAC?
Демпфер — это компонент, отвечающий за управление потоком воздуха в системе HVAC. Это также помогает регулировать температуру в помещении. Его можно сравнить с плотиной в том смысле, что, когда заслонка закрыта, она препятствует прохождению воздуха через нее. Это тот же механизм, что и плотина на реке.
HVAC Демпферы для воздуховодов обычно располагаются между основной магистралью и круглым приточным воздуховодом. Они как клапаны, которые играют жизненно важную роль в вашей системе зонирования.
Обычно это пластинчатые компоненты, которые помогают закрывать части вашей системы воздуховодов, оставляя другие открытыми. Таким образом, если вы хотите предотвратить приток воздуха в определенную зону или комнату, вы можете легко использовать для этого заслонки.
Как они работают?
Как упоминалось выше, заслонки HVAC похожи на клапаны. Им поручено определить количество охлажденного или нагретого воздуха, поступающего в разные места воздуховода. Воздуховод, в свою очередь, будет повышать или понижать температуру в вашей зоне до необходимого уровня.
Закрыв заслонки, вы направите поток воздуха в другую сторону. Таким образом, если вы хотите, чтобы определенная область охлаждалась или нагревалась, эти компоненты работают для достижения этого.
В отличие от закрытия вентиляционных отверстий, заслонки расположены относительно ближе к источнику воздуха, что означает, что они более эффективно перенаправляют воздушный поток.
Типы демпферов кондиционеров
Типы демпферов различаются по назначению, размерам и формам. Методология управления также различна, включая автоматическое или ручное управление.

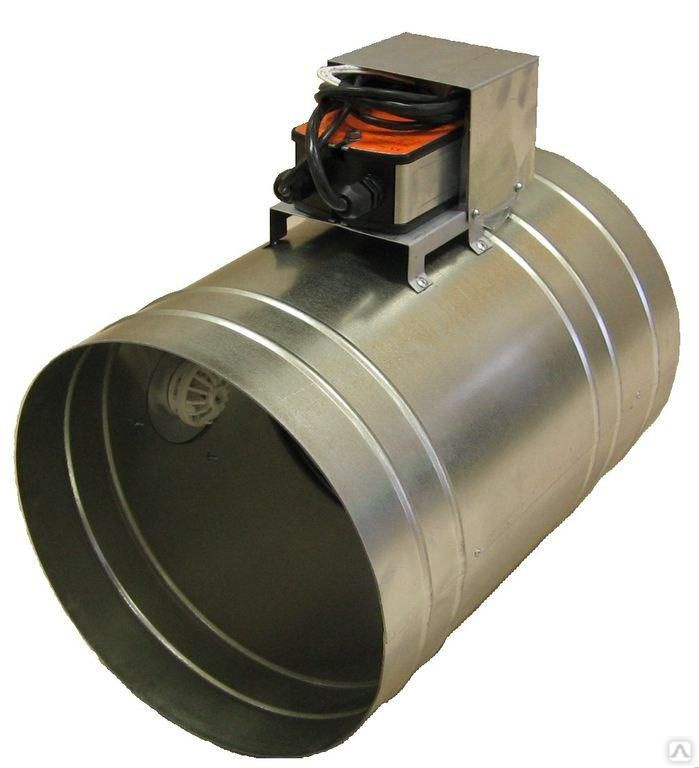

Автоматическая заслонка в системе отопления, вентиляции и кондиционирования воздуха: для открытия или закрытия пластин и клапанов требуется двигатель, и вы можете управлять ими дистанционно. Кроме того, вам не нужно беспокоиться об изменении погоды, поскольку они могут саморегулироваться.
Ручная заслонка в системе ОВКВ: С другой стороны, они управляются клапанами, расположенными снаружи воздуховодов. Вам нужно только перемещать их вверх и вниз при открытии и закрытии определенной заслонки. Когда дело доходит до обслуживания, они недороги по сравнению с их автоматическими аналогами.
Рассмотрение различных типов демпферов поможет нам ответить на вопрос: что такое демпферы в системах отопления, вентиляции и кондиционирования воздуха?
Тарелка-бабочка
Эти типы заслонок состоят из круглой пластины, уплотнения и центрального шарнира. Лопасть заботится о воздушном потоке, когда находится на одной линии с воздуховодами. Уплотнение соединяет окружность воздуховода с кромками лопатки. Это предотвращает попадание любого материала в воздуховод.
Этот тип заслонки воздуховода HVAC действует как противопожарная мера. Он защищает обратный поток, контролируя любой поток воздуха в одном направлении.
Для лучшей функциональности совместите этот клапан с круглыми воздуховодами. Их герметизирующая способность заслуживает похвалы по сравнению с другими.
Кроме того, они практически не производят шума.
Пластинчатые демпферы
В этом демпфере следует обратить внимание на металлические пластины. Они контролируют поток воздуха через дымоходы или воздуховоды.
Демпферы бывают двух типов; заслонки с параллельными и противоположными лопастями. Параллельные состоят из лопастей, которые движутся в одном направлении, а противоположные — в противоположном.
Когда дело доходит до поддержания воздушного потока, выбирайте заслонки с параллельными лопастями. Противники получают медаль, когда дело доходит до направления воздушного потока.
Гильотинные демпферы
Если вам нужна хорошая изоляция, обратите внимание на этот демпфер. Это связано с его высокой герметизирующей способностью. Однако вы можете использовать их только временно при обслуживании вашей системы HVAC для регулирования воздушного потока.
Жалюзи
Жалюзи чаще всего используются в системах кондиционирования воздуха. Пользователи любят их за высокое качество и способность сочетаться с воздуховодами любого размера. Их мощный элемент блокировки воздуха сделал их лучшим выбором для многих домовладельцев.
Демпферы впускных лопастей
Демпферы лопастей также известны как внутренние регулирующие лопасти или регулируемые впускные лопасти. Они в основном используются в оборудовании, где необходимо регулирование громкости для регулирования воздушного потока и отключения вентилятора.
Они предназначены для регулирования соотношения между потоком воздуха и давлением вентилятора на входе.
Как правило, эти заслонки используют свойства вентилятора, чтобы воздействовать на поток воздуха, поступающего в вентилятор, тем самым снижая давление вентилятора при сохранении скорости.
Если вы хотите лучше контролировать поток воздуха в вашем здании, то этот клапан для воздуховодов вам нужен.
Достоинства демпферов HVAC
Последний важный момент, который мы рассмотрим, — это преимущества, которые дают демпферы HVAC. Наиболее заметным из них является его способность управлять общей домашней температурой. Это чрезвычайно важно для семей с несколькими членами и комнатами, которые нуждаются в кондиционировании.
Например, вы можете изменить температуру на кухне, не влияя на температуру всего дома, используя заслонку HVAC.
Во-вторых, демпферы HVAC облегчают оплату высоких счетов за электроэнергию. Всякий раз, когда вы ограничиваете воздушный поток, система HVAC обычно работает с низким энергопотреблением. Таким образом, вы сведете к минимуму свои расходы на кондиционирование воздуха в качестве долгосрочного плана.
