Инструкция по регулировке развала-схождения своими руками

Содержание

1. Развал-схождение – что это такое?
2. Инструкция по регулировке развала-схождения своими руками
3. Регулировка угла развала колес
4. Регулировка угла схождения колес

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

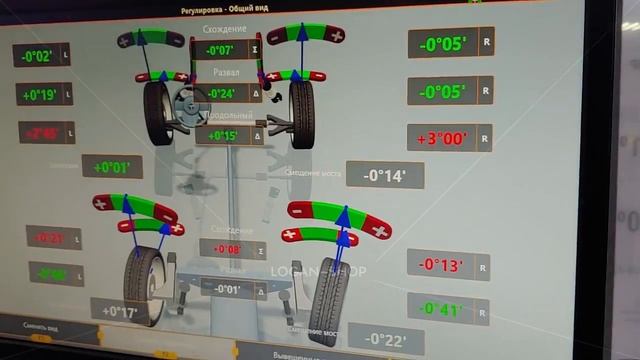

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

• Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
• Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
• Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем. Зафиксируйте шкалу.
• Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
• Проверьте показания.

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Развал-схождение колёс своими руками + ВИДЕО » Autoplus.su – автомобильный интернет-журнал

Жители мегаполиса уже давненько не делают развал схождение своими руками. Нас избаловали такие производные цивилизации, как автосервисы. Что проще, есть деньги и полчаса времени, заехал в автосервис, и тут вам, пожалуйста – лазерный стенд развал схождения любой модели автомобиля.

А лет 20-30 назад, на «классике» развал схождение своими руками – это была норма. Тем более, что оборудование для развала схождения не требует особых знаний и навыков. Речь идёт о линейке регулировки угла схождения колес.

Но, вдруг, случится непредвиденное. Мобильный Интернет есть, а мастерской в округе, в которой есть оборудование для развала схождения, нет. Вот тут-то вам и пригодятся наши советы.

Совершенно нелишним будет пройти виртуальное обучение, развал схождение колес в котором мы опишем как мануал. Кроме того, вам поможет правильно сделать развал схождение видео, специально снятое нашими добровольными помощниками.
Параметры развал схождения колес

Прежде, чем производить процедуру регулировки развал схождения своими руками, конечно же нужно знать основные параметры, которые являются отправной точкой удачной регулировки колес.

Замена амортизатора, тюнинг подвески, или какой-то другой незначительный ремонт «ходовой», требует обязательной контрольной регулировки установочных углов колес.

Параметры для всех колес

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу.

Схождение колес – это угол между плоскостью вращения колеса и направлением движения. Измеряется схождение в градусах/минутах и в миллиметрах.

Параметры для управляемых колес

Продольный угол наклона оси поворота колеса (кастр) – это угол между проекцией оси поворота колес на продольной плоскости и вертикалью. Этот угол, если проведена правильная регулировка развал схождения, обеспечивает самовыравнивание колес за счет скорости. Для стандартных авто кастр считается нормой в 6°

Угол поперечного наклона – это угол между проекцией оси поворота на поперечную плоскость и вертикалью. Он обеспечивает самовыравнивание колес за счет веса авто.

Как самому сделать развал схождение

Регулировка угла развала колес

Для того, чтобы регулировка развал схождения колес прошла успешно вам понадобится: ровная площадка, в идеале со смотровой ямой, мел, шнур с отвесом и стандартный набор для вашего авто. Колеса выставляем в положение прямолинейного движения. Мелом делаем метки по диаметру колеса вверху и внизу. Шнур с отвесом приложите к крылу и в районе меток измерьте расстояние от обода до шнура.

Разница при измерении должна быть ±3 мм. Для того, чтобы при проведении развала схождения своими руками была достигнута чистота процедуры (с учетом того, что и обод и крыло, и поверхность – не идеально ровные величины) нужно сделать следующее.

Прокатить авто, провернув колесо на 90 градусов. И вновь повторить процедуру. Результаты замеров записывайте.

Затем снимается колесо, отпускаются два болта крепления кронштейна стойки амортизатора к поворотному кулаку. Поворотный кулак нужно сдвинуть внутрь или наружу, в зависимости от результатов ваших замеров и на такое же расстояние. Таким образом мы добьёмся необходимого угла развала. Затем подтяните болты, поставьте колесо и вновь проведите замеры.

Заднеприводные автомобили допускают норму угла развала передних колес в пределах +1/+3мм., а у переднеприводных норма -1/+1мм.

Регулировка угла схождения колес

Наиболее удобный инструмент для регулировки угла схождения колес – телескопическая линейка со шкалой. Требования к положению автомобиля те же: яма, ровная поверхность, направление прямолинейного движения.

Перед началом регулировки мелом на внутренней стороне покрышки нанести метки, вплотную к дискам. В линейке создается предварительный натяг, затем она устанавливается концами в намеченные мелом точки. Совмещаем «ноль» с неподвижным указателем и фиксируем шкалу.

Линейка не должна касаться частей кузова или подвески. Чуть прокатить авто вперед, чтобы линейка сместилась назад, но не касалась кузова и подвески.

Проверьте показания линейки теперь. Если расстояние между колесами стало меньше – рулевые тяги нужно укорачивать, если больше – удлинять. Регулировка длины тяг производится при помощи муфты.

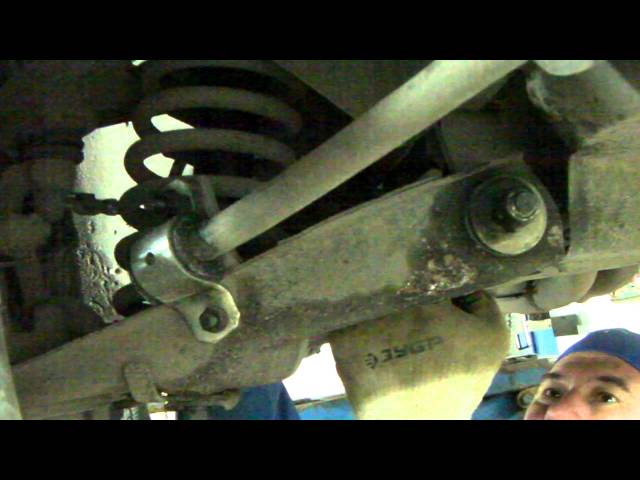

Видео о том, как правильно сделать развал-схождение колес

Надеемся, что мануал о том, как сделать развал-схождение колес своими руками + видео, помогут вам. После прибытия на «большую» землю для успокоения своей души заедьте в автосервис и проведите контроль параметров на оборудовании для развал схождения колес.

Удачи вам при регулировке развал схождения своими руками.

Все о сход развале своими руками

Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.

Что понимают под схождением и развалом передних колёс.

Когда развал и схождение колёс на автомобиле установлен правильно, соблюдены все рекомендации завода изготовителя транспортного средства, это обеспечит хорошую устойчивость при движении по любым дорогам. Износ резины будет происходить равномерно по всей площади колеса, управление становиться лёгким и надежным.

Под развалом понимают положение колеса по отношению к дороге. Нормальное положение считается таким, когда наклон верха колеса направлен наружу. Эта величина определена заводом и имеет определённое значение для разных моделей автомобилей. Плохо для автомобиля и для колеса непосредственно, когда наклон его верхней части направлен внутрь. В таком случае о хорошей устойчивости и управляемости приходится забыть, а износ резины сильно ускоряется.

Под схождением понимают расстояние между передними и задними точками дисков передних колёс. Развал колёс измеряется в градусах, а схождение колёс кроме градусов, можно определить с помощью расстояния в миллиметрах.

Когда необходимо проводить проверку развала и схождения.

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью. Для выполнения её необходим инструмент и приспособления:

• Наличие смотровой ямы.
• Отвес.
• Мел или фломастер.
• Набор ключей.
• Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

1. Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
2. Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
3. Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
4. Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
5. Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» — 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

Как сделать развал схождения своими руками?

Как сделать развал схождения своими руками?

Что такое развал схождение колес автомобиля картинка

Регулировка развал схождения, это обязательная процедура для всех владельцев личных транспортных средств. Одни водители пользуются платными услугами СТО, а другие без особых сложностей настраивают углы установки колес в собственном гараже.

Что такое развал схождения?

Развал – это угол отклонения оси колеса от вертикального положения.
Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.
На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто.
Обычно значение завала маленькое, около 2 градусов.
У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.
Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.
Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо.
В итоге регулировка угла развала приводит только к тому, что отсутствует повышенный износ шин.
Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол.

Схождение колес
Перейдем к углу установки колеса, который называется «схождение». Это угол, устанавливается между плоскостью колеса и продольной осью самого авто и нужен для снижения увода авто.
Также этот угол значительно влияет на скорость износа шин и может измеряться либо градусами, либо миллиметрами.
Измерение схождения в миллиметрах довольно простое.
Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней.
Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер
Кастер – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги.
Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как самому сделать развал схождение?

Чтобы отрегулировать углы, понадобится набор ключей, специальная измерительная линейка, мелок для обозначений или маркер, шнур с грузиком, линейка обычная.
При регулировке развала схождения своими руками первым производится замер развала колес.
Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение.

Последовательность действий для вычисления развала следующая:
Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно.
После выравнивания колес, нужно нанести на колесо мелом небольшие метки.
Метки ставятся вверху и внизу колеса.

Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.

После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.

Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением.
Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
Если показатели отличаются, нужно провести регулировку.
Для этого авто поддомкрачивается, и снимается колесо.
После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака.
Для этого потребуется воспользоваться подготовленным набором ключей.
Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка.
Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.

После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После регулировки нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Проверка и регулировке второго угла схождения.
Последовательность проверки и регулировки данного угла такова:
Авто становится на площадку, колеса выравниваются.
С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.

После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса.
Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.

Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1».
Если показания линейки такие, то регулировки не нужна.
Если показания больше, то производится регулировка.
Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить.
После чего снова затянуть контргайку.
Закончив с регулировкой, нужно еще раз провести замеры.
Регулировка кастора обычно не проводится.
Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг.
При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.
После регулировки правильность установки развала схождения колес можно проверить на дороге. Автомобиль с правильно отрегулированными углами не должно уводить в сторону, биение в руль должно отсутствовать.

Развал схождение и износ резины
Быстрый износ резины при неправильной настройке развала-схождения колес.
1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.
Причин появления такого дефекта может быть несколько:
повышенный люфт руля, который не был учтён при регулировке схождения;
задний мост несколько повёрнут относительно продольной оси автомобиля.
Этот дефект может быть пропущен регулировщиком, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
Известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.
В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.
2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.
Причин также может быть несколько:
разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
дефекты заднего моста, диагностику которого перед регулировкой пропустили. Следует выполнить осмотр и проверку положения заднего моста;
наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
некачественно выполненная регулировка или не откалиброванный проверочный стенд.
3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.
Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения.
4. В этом случае следует поменять резину.

Маркировка автомобильных шин. Таблица индексов нагрузки и скорости.

Развал схождение колес своими руками видео. Отрицательный развал колес, что это и для чего он нужен?

Класснуть

В последнее время многие автолюбители заинтересовались отрицательным развалом задних колес на автомобилях. По сети интернет ходят слухи, что такой тип развала улучшает управляемость автомобиля. Даже рекламируются специальные «развальные пластины». В этой статье мы проанализируем необходимость отрицательного развала в общей управляемости.

Теория развала колес

В традиционном понимании этого слова «развал» считается углом между плоскостью дороги и вертикальной осью колеса автомобиля. Развал колес очень важен при движении. Даже при постоянном движении по прямой неправильный развал может привести к стиранию шин автомобиля с одной какой-либо стороны. В итоге износ будет неравномерным и ускоренным. Существует два типа развала колес:

• положительный развал;
• отрицательный развал.

Положительный развал – это когда колеса извне автомобиля создают с поверхностью дороги острый угол. Соответственно, отрицательным развалом называют наклон колес к центральной оси машины.

Управляемостью автомобиля называют поведение автомобиля и его реакции на руль во время прохождения поворотов. И в этом случае развал колес автомобиля влияют достаточно сильно на управляемость на больших скоростях. Также существует понятие поворачиваемости. Автомобили могут страдать недостаточной и избыточной поворачиваемостью. Недостаточная поворачиваемость наблюдается у переднеприводных автомобилей. Входя на скорости в поворот, передний привод мешает поворачивать, вынося переднюю ось на внешний радиус по касательной. Избыточная поворачиваемость наблюдается у заднеприводных автомобилей. Входя в поворот на скорости, задний привод заставляет заднюю ось уходить в занос на внешний радиус, тем самым заворачивая нос автомобиля в поворот.

Использование отрицательного развала в борьбе с избыточной поворачиваемостью

Собственники отечественной «классики» и старых заднеприводных зарубежных седанов часто начали прибегать к установке отрицательного развала колес задней оси для борьбы с избыточной поворачиваемостью. При отрицательном развале снос задней оси во внешний радиус поворота становится менее значительным.

В случае с заднеприводными автомобилями использование развальных пластин является оправданным. Если водитель любит быструю езду и хочет повысить управляемость своей машины в поворотах, то настройка отрицательного развала задних колес получит свое применение. При отрицательном развале внутреннее заднее колесо получит большее пятно контакта и будет сильнее нагружено, тем самым автомобиль не будет сносить задней частью к внешнему радиусу поворота.

Подбор развальных пластин

Развальные пластины для отрицательного развала имеют код 3104.0100.00 в общей номенклатуре запасных частей к автомобилям. Их следует подбирать, зная характеристики. Те пластины, которые сделают слишком сильный угол наклона колес, в городских условиях эксплуатации не нужны. Они могут только принести вред – быстрее сносятся ступичные подшипники. Основные характеристики развальных пластин представлены в следующей таблице

Надеемся, что наша статья поможет вам сделать правильный выбор.

В течение эксплуатации автомобиля преимущества ходовой части угасают. Но происходит это не только со временем, а и с неправильным ремонтом ходовой. Если во время такого ремонта было задето соединение резьбового типа, то сход-развал сразу же изменится. Ощутить вы это сможете, как только . Автомобиль может начать тянуть в сторону, входить в повороты станет труднее и проблематичнее, другими словами, управляемость транспортного средства снизится. Делать отрицательный развал задних колёс нужно как раз для того, чтобы повысить показатель управляемости машиной. Сцепление с дорожным полотном станет лучше, да и входить в повороты станет легче.

Общая информация

Прежде чем рассматривать преимущества и недостатки отрицательного развала, давайте разберёмся, что такое сход-развал, и какой он бывает. Так сказать, проведём небольшой ликбез для начинающих водителей.

Развал — под этим понятием имеется в виду расположение колёс автомобиля под определённым углом к плоскости, т. е. к дорожному полотну. Сход-развал оказывает непосредственное влияние на управляемость автомобилем, безопасность езды и . На просторах страны вы можете увидеть автомобили разных марок и моделей, а, значит, конструкции их отличается. Поэтому для каждой модели авто предусмотрен свой оптимальный угол развала.

Значение развала может быть таким:

• Нулевым.
• Положительным.
• Отрицательным.

Нулевой развал колесо имеет тогда, когда оно расположено строго перпендикулярно дорожному полотну. Если же верхняя часть колеса направлена к кузову, тогда это отрицательный сход-развал. Ну а если верхняя часть колеса направлена от кузова, тогда он называется положительным.

Обратите внимание, что в процессе эксплуатации авто сход-развал находится под постоянным напряжением, а поэтому со временем его показания изменяются. Причём значения развала на передних колёсах и задних будут не совпадать, поэтому периодически заезжайте на СТО, делайте развал сразу на двух мостах.

Если сход-развал автомобиля имеет оптимальное значение, тогда машина становится манёвреннее и устойчивее на дороге. Будьте внимательны, изменение развала на 2 градуса может серьёзно повлиять на устойчивость автомобиля и на длительность службы покрышки.

Отрицательный развал

Во время прочтения статьи вы заинтересовались, зачем отрицательный развал делать на колёсах автомобиля? Именно минусовой развал улучшает качество и, главное, позволяет легко заходить в повороты даже на высокой скорости, а также даёт возможность избегать заноса автомобиля и опрокидывания. А это значит, что чаще всего отрицательный развал делают на автомобилях спортивных моделей.

Если рассмотреть такой вид автоспорта как дрифт, то здесь использование минусового значения наиболее актуально. Это позволяет автомобилю буквально вцепиться в дорожное полотно. значение отрицательного схода-развала может быть в пределах от -0,5 до -5,5 градусов. Также оптимальным считается минусовой показатель при кольцевых гонках. Причём на передней оси значение обязательно должно быть больше, чем на задней. Это обеспечивает отличное сцепление с дорогой и резкое управление.

Давайте рассмотрим, почему это так важно. При проходе поворотов на большой скорости кузов начинает крениться (во время поворота). Именно в момент крена колесо испытывает на себе огромное воздействие и может уйти в положительный развал, а с этим и теряется сцепление с асфальтом. Если развал отрицательный градуса в -2,0 или в -2,5, тогда крен не так сильно влияет на колесо, другими словами, его воздействие компенсируется. А, значит, автомобиль легко и уверенно войдёт даже в крутой поворот на высокой скорости.

Негативные воздействия отрицательного развала

До сих пор мы говорили об отрицательном значении сход-развала как о преимуществе, но и здесь есть свои недостатки.

• Внутренняя кромка покрышки подвергается повышенному износу.
• Резкий разгон или торможение будут не такими эффективными, ведь площадь соприкосновения колеса с асфальтом уменьшена.
• Если вы движетесь по плохой дороге, то автомобиль может уводить в сторону.

Наверное, самое неприятно здесь — это быстрый износ резины. Происходит это в том случае, если колесо стоит под углом больше чем -1 градус. И чем больше угол — тем быстрее покрышка будет приходить в негодность. В случае с гонщиками, они позволяют себе частую замену покрышек, ведь от этого зависит их победа. А вот для обычного водителя эти расходы будут серьёзно бить по карману. Поэтому если вы захотели поставить себе колёса под углом в -4 градуса, задумайтесь, какие цели вы преследуете и готовы ли вы довольно часто .

Как сделать отрицательный развал?

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Мас Моторс

После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.

Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.

Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.

Положительный угол развала — верхний край колес направлен наружу

Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.

Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.

Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.

На спортивных автомобилях, при дрифте, а особенно на кольцевых гонках угол развала колес изначально выставляется отрицательным. Этим обеспечивается лучшее пятно контакта колес с дорожным покрытием. Средние значения угла развала для спортивных автомобилей составляют -0,5 … — 5,5 градуса.

Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.

Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.

Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:

Повышенный износ резины, а именно ее внутренней кромки.

Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.

При колейности на дороге автомобиль начнет водить в стороны

Любая неровность будет сказываться на

Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.

Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.

На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.

Хорошие результаты для отрицательного развала дают регулируемые рычаги, позволяющие по заверениям производителей добиваться развала – 4 градуса.

Довольно таки интересная тема на самом деле, ведь очень много споров ходит, о целесообразности развала колес на балке. А в чем вообще нужна его делать? Как заявляют различные производители и продавцы проставок:»Эффект объясняется направлением сил: с проставками суммарная сила, действующая на автомобиль меньше т.к. силы действуют в разные стороны — вычитаются, при установленных проставках (слева). Без проставок силы складываются — сила, тянущая автомобиль наружу поворота увеличивается. Угол 1,5 градуса. Рекомендуется для спортивных автомобилей.» Вообщем говоря на простом языке, на наружном колесе в повороте меньше идёт на излом резина, следовательно улучшается держак, а значит и скорость прохождение поворота, ну и в каком то смысле наверно безопасность. Ну вообщем тема мне эта стала интересна и решил ей поинтересоваться прежде чем сделать развал задней оси.

Какие же споры ходят вокруг да около, во первых самое главное заявление которое доводилось слышать от людей: «Да развал же сожрет резину!». Из любопытства у развальщика спросил со скольки градусов развала будет жрать резину. Оказалось что с 3-3,5(прошу не приплетать сюда бмв и другие авто с задней не зависимой подвеской, речь идет именно про балку) начинается жор кромки покрышки, так подобную информацию находил на просторах интернета и в различных бж на драйве. Ну и теперь, о простой истине, основной жор резины наблюдается из за схождения. То есть следовательно проставки с развалом до 3 градусов не могут оказать пагубное влияние.

Ну и не менее интересный предмет спора, что при развале колес на балке меняется схождение колес, да действительно если не большое изменение схождения, но в моём случаи балка стоит параллельно земле, так что за это я не переживаю. Для остальных же случаев есть проставки ss20 где вроде как учтено схождение. Стоит отметить, что на Lada Granta, Kalina Sport, с завода уже появился развал колес равный 1 градусу. Сейчас если мне не изменяет память такое применяется на всём семействе АвтоВаза. Конечно там нет проставок, а сама балка там имеет такую форму. Так в довесок решил по интересоваться на каких еще авто подобное решение применялось. Как оказалось Opel Astra h, Opel Corsa, Golf 2, Passa B5 все имеют развал задних колес при том что у них стоит балка. Я думаю список автомобилей на которых применялось подобное решение можно продолжать долго, но этого вполне достаточно, тем более многие считают немецкое авто эталоном =)

О надежности установки, ну если верить массе постов на драйве, то не у кого еще не чего страшного не случилось, а тем кто будет говорить, что наша подвеска была продумана умными дядями на заводе, не фиг туда лезть. Спору нет, дяди может и умные это придумали, но завод производил жигули до 2012 без каких либо технических новшеств xD А балка эта появилась в 84 году и все было сделано за годы производства это на 10 семействе увеличили колею на 1см и после добавили 1 градус развала. Для себя я точно решил, проставкам быть.

За процесс установки. Так же полезно будет, тем кто решил сменить подшипник или перебрать барабанные тормоза. Ключом откручиваем болты они же направляйки, которые держат барабан, за тем вкручиваем их в соседние малые отверстия и крутим их поочередно пока барабан не слезет с посадочного места.

Дальше вам нужно открутить всю ступицу от балки, для простоты я снял ступичный подшипник, снимал я его съемником, кому то удается сделать это поддев его монтажкой «мне не удалось =(«. После откручиваем 4 болта и отодвигаем всю цапфу от балки. (мне это удалось сделать плоской отверткой и молотком, прикипела сволочь сильно).

P.S. Если смогли выдержать столько писанины вот маленький бонус, ведь не для кого не секрет, что при развале увеличивается ширина колеи. Вот данные при каком развале на сколько станет шире колея (хз почему не кто это не выкладывает) xD

Развал/схождение представляет собой регулирование положения колес относительно рамы автомобиля. Преждевременная регулировка позволяет значительно сэкономить средства на ремонте авто из-за поломок. Например, несвоевременный износ ступичных подшипников, съедание резины, сопутствующих механизмов. Притом стоимость замены, да и самой детали довольно высока, а, как правило, выходом из строя одной детали не ограничивается.

Существует достаточно много параметров регулирования развала/схождения, с помощью которых можно придать автомобилю требуемые характеристики в управлении. Это разъясняется возможностью изменения положения оси колеса относительно рамы.

Во всех современных автомобилях имеется возможность регулирования положения колес, как на передней оси, так и на задней. При помощи данных мер можно идеально выровнять положение корпуса автомобиля, что соответственно положительно скажется на управляемости.

Что же такое отрицательный развал задних колес? Это отклонение колес на задней оси на 1 градус относительно его первоначального положения. Спортивные же автомобили имеют диапазон от 0,5 до 5,5 градусов. Это объясняется многими причинами, связанными с проходимостью и устойчивостью машины на спортивных треках. Но такие большие величины приводят к износу резины за один сезон, но это не критично для спортивного бизнеса, а вот для каждодневной езды это весьма накладно. Поэтому самым оптимальным вариантом для обширного использования является именно 1 градус.

Для чего же это делается? Отрицательный развал задних колес применяется на легковых автомобилях для придания ему устойчивости на поворотах. Это объясняется тем, что при осуществлении крутого маневра происходит наклон кузова автомобиля на некоторый угол, зависящий от радиуса поворота. При этом сцепление с поверхностью дороги становится лучше за счет увеличения площади резины, контактируемой с плоскостью. Но это происходит только с одной стороны, в которую осуществляется маневр. При езде же по прямой происходит повышенный износ протектора, но это не так важно, как управляемость. Потому что безопасность превыше всего. Да и, судя по многочисленным отзывам множества автолюбителей, при отклонении задних колес на 1 градус стало золотой срединой между управлением и выработкой.

Для того, чтобы осуществить отрицательный развал на ВАЗ 2114 применяются разные варианты, один из которых — пластины отрицательного развала задних колес. Их можно приобрести на любом автомобильном рынке или в магазине. Завод-изготовитель, начал устанавливать их на все выпускаемые машины изначально.

Преимущества и недостатки установки пластин

Отрицательный развал на ваз 2114 имеет следующие достоинства:

• увеличение устойчивости на поворотах;
• снижение износа резины при маневрах.

А из недостатков, всего лишь:

• чрезмерная уверенность водителя в устойчивости автомобиля на поворотах, которая может привести к непредвиденным ситуациям.

Выбор пластин отрицательного развала

Приобретая проставки на колеса ваз 2114, помните о том, что при их изготовлении должен быть соблюден угол наклона стойки. Но многие производители не учитываю этого показателя, что приведет к чрезмерному отрицательному развалу колес, что станет пагубно влиять как на управляемость, так и на износ резины. При неправильном развале машина приобретает чрезмерную управляемость, что может повлечь за собой нежелательные и непредвиденные последствия.

Установка правильных пластин обеспечивает не только более продолжительный срок службы элементов ходовой части, но и увеличивает колею. А это повышает проходимость в трудных местах.

Одним из примеров качественных пластин для отрицательного развала задних колес с учетом угла наклона балки является проставки на ваз 2114 SS20. Они могут устанавливаться на все автомобили ВАЗ кроме последних двух моделей: Гранта и Калина-2. Потому что на них уже имеется отрицательный развал с завода изготовителя.

Конструкция пластин

Проставки для отрицательного развала задних колес представляют собой, так называемые — пластины, с отверстиями под крепления болтами клиновидной формы. Она устанавливается между балкой и ступицей заднего колеса. В качестве альтернативы этим пластинам ранее применялись шайбы. Но их использование зачастую было нецелесообразно, потому что жесткость подвески в целом изменялась в худшую сторону. А это в свою очередь может привести к нежелательным последствиям.

Установка пластин

Установка пластин отрицательного развала производится следующим образом:

1. Требуется обеспечить жесткую устойчивость автомобилю и поднять заднюю ось. Все данные манипуляции лучше всего выполнять на винтовом электроподъемнике, это не только обеспечит свободу действия, но и удобство.
2. Далее необходимо снять задние колеса вместе со всей тормозной системой. Это необходимо, чтобы облегчить конструкцию и к тому же вам станут доступны нижние болты.
3. Выкручиваем 4 болта крепления ступицы и вынимаем их. Для того, чтобы благополучно открутить их возможно потребуется обработать WD-40 и выждать некоторое время. Штатные болты имеют шляпку под шестигранники, такая конструкция позволяет надежней их зажать. В комплекте же имеются болты для крепления, они имеют большую длину, так как штатных болтов не хватает для затяжки соединения. Но, к сожалению, на них шляпки выполнены стандартными под рожковый ключ. Это не позволяет их качественно затянуть. Поэтому можно приобрести болты отдельно по шестигранник.
4. Перед установкой пластины отрицательного развала и поверхность балки следует обработать антикоррозийными составами, предварительно очистив от ржавчины. Это позволит затем беспрепятственно разобрать конструкцию при необходимости.
5. Затем все собирайте в обратном порядке. Как правило, после установки пластин не требуется производить никаких регулировок. Но, впрочем, которых и так не имеется.

В итоге Вы получите результат, как на видео:

Но сам наклон зависит от того, какие пластины Вы приобрели перед установкой.

Как сделать развал-схождение своими руками

Уже давно подавляющее большинство автовладельцев пользуются для проведения сходразвала услугами многочисленных автосервисов. Между тем, еще пару десятилетий назад на классических моделях «АВТОВАЗ» подобную процедуру водители выполняли сами. Тем не менее, даже сейчас случаются ситуации, когда попасть в автосервис не возможно. Конечно, для дорогой иномарки развал-схождение своими руками не выполнить, но для отечественных авто вполне реально.

Характеристики сходразвала

На «классических» Жигулях для работ по развал-схождению требуется минимальный набор инструментов, а именно линейка регулирования размера угла схождения, и незначительный объем знаний. На фоне того, что мобильный интернет под рукой у большинства водителей, работы можно проводить, опираясь на видео.

Как сделать развал-схождение колес на видео:

Подпишитесь на наш Telegram-канал
