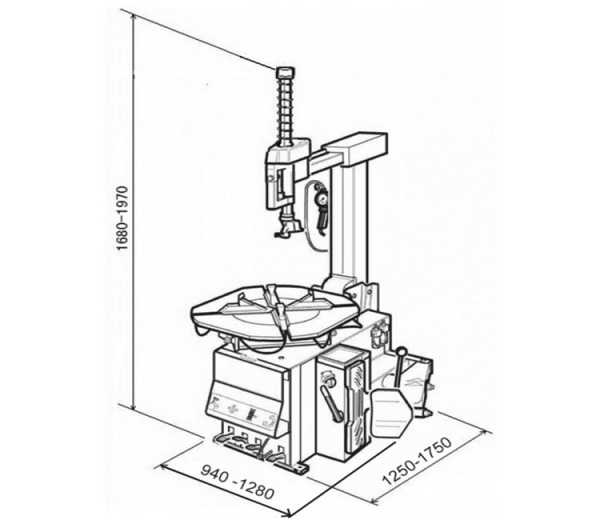

Размеры станка для шиномонтажа колес – чертежи, размеры, как сделать станок для разбортировки колес

Содержание

чертежи, размеры, как сделать станок для разбортировки колес

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

Чертеж шиномонтажного станка.

Поэтому дальше работаем вот по какому алгоритму:

  1. Снимаем колесо, чистим и кладем ниппелем вверх.
  2. Выпускаем из колеса воздух.
  3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
  4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
  5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
  6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
  7. Ниппель вынимаем, воздух удаляем.
  8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
  9. Немного подкачиваем вставленную камеру, пока без ниппеля.
  10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.

Грамотнее будет обзавестись каким-нибудь механизированным устройством для независимого шиномонтажа. Вариантов таких приспособлений много – в сети можно найти самые разнообразные конструктивные решения.

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.

Самодельный ручной шиномонтажный станок выполняет то же самое, что делают в автосервисе. При этом функциональном равенстве кустарный станок обладает рядом преимуществ.

Судите сами:

  • надежны и долговечны в эксплуатации;
  • оптимальнее и проще по своей конструкции;
  • компактные по размерам;
  • имеют ручной привод;
  • легко разбираются и хранятся, некоторые помещаются даже в багажнике;
  • дают полную независимость от мастерских;
  • дают оперативность в ремонте;
  • одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный » имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: и устройства для отбивки борта.

Низ станка в виде Н-образной рамы изготовляем из стальной трубы с прямоугольным сечением. Размер рамы примерно 90 см х 60 см. На расстоянии 30-ти см от края к перемычке перпендикулярно с помощью сварки крепится высокая труба круглого сечения.

Схема станка шиномонтажного.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Советы бывалых

Конструкция шиномонтажного станка.

Как правильно сделать :

  • Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
  • Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
  • Продумайте крепление к полу. легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
  • Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
  • Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

tutsvarka.ru

Шиномонтажный станок своими руками


Привет всем любителям самоделок. Владельцам автомобилей знакома ситуация с заменой резины с зимнюю на летнюю или наоборот. В интернете есть много вариантов для данной цели, как станки, так и отдельные приспособления. В этой статье я расскажу как сделать шиномонтажный станок своими руками, который поможет каждому автолюбителю разбортировать или забортировать колеса на своём авто, в независимости бескамерка это или нет. Также данное приспособление сэкономит ваши деньги и прибавит опыта в сварочных работах.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видео с тестированием данного шиномонтажного станка.

Для того, чтобы сделать шиномонтажный станок, понадобится:
* Сварочный аппарат, электроды

* Средства индивидуальной защиты: краги, сварочная маска
* Профильная труба 40*20
* Металлическая щетка
* Болты М12 и гайки к ним
* Подшипник ротора электродвигателя
* Магнитные уголки для сварки
* Углошлифовальная машинка и отрезной диск
* Камера автомобильная
* Строительный уголок
* Труба металлическая 60 мм
* Металлический уголок 50 мм

Вот и все, что нужно для сборки такой самоделки.

Шаг первый.
Первым делом необходимо сделать из трубы стойку, к которой будет крепиться все остальное "хозяйство". Берем металлическую трубу диаметром 60 мм и внизу к ней привариваем два уголка 50 мм на сторону, чтобы внутрь вошел профиль 40*20, располагаем уголки под углом относительно друг друга около 120°. В верхней части уголков сверлим отверстия и привариваем гайки под болты М12, они в дальнейшем будут удерживать профильные трубы.


Для большей прочности привариваем уголок, соединяющий два предыдущих. С другой стороны трубы привариваем еще один уголок 50 мм и просверливаем в нем отверстия под два болта М12 и к самому уголку с внутренней стороны привариваем гайки.

Шаг второй.

Теперь делаем основание, которое будет служить подложкой для колеса, на котором будет производиться спуск остаточного давления в колесе. Делаем из профиля 40*20 отрезки для основания. Берем сварочный аппарат, электроды, краги, защитную маску и привариваем детали каркаса. Для того, чтобы понять, как это должно выглядеть , можно воспользоваться фотографией, размеры сваренного основания должны быть чуть больше диаметра колеса.



По краям привариваем профиль под углом 45°, а для прочности устанавливаем перегородку из той же профильной трубы, также для упора колеса крепим к основанию уголок 50 мм.

Шаг третий.
Для удобства спуска остаточного давления в колесе делаем рычаг. На трубу привариваем ушки с отверстием под болт М12 в двух местах, снизу и сверху. На трубу диаметром 32 мм привариваем ушки, отступив от начала около 15 см. После чего трубу диаметром 28 мм отрезаем до длины 15 см при помощи углошлифовальном машинки. При работе с УШМ не забываем о защитных очках и перчатках, а также будьте аккуратны и держите инструмент крепко.

Просверливаем в трубе отверстия под болт М12 и скручиваем две готовые части вместе. В самому верху трубы, немного отступив от самого края, просверливаем отверстие под болт, а в ее нижней части привариваем уголок, которым и будем спускать колеса. В верхнее ушко устанавливаем рычаг, сделанный из 28-ой трубы, с предыдущей трубой он соединяется при помощи болта М12. Выглядит вся конструкция рычага так.


К верхней части трубы привариваем два уголка, а также из автомобильной камеры вырезаем круглый кусок резины, который закроет острые края уголков. В уголке просверливаем отверстие, при помощи которого будет стопориться колесо. К уголкам привариваем трубу меньшего диаметра, это будет служить упором в процессе забортирования/разбортирования.


Шаг четвертый.
К длинной трубе привариваем к одному из концов подшипник и уголок, на фотографии все куда понятнее.


Для данных целей отлично подошел подшипник с электродвигателя, правда от какого именно, не известно, была отпилена часть вала ротора с самим подшипником и приварена к трубе, после чего и сам уголок. К другому концу трубы привариваем закругленный наконечник, в данном случае была отпилена ножка кик-стартера мопеда, которая как раз подошла, при необходимости зашлифовываем острые края наждачной бумагой мелкой зернистости.

Шаг пятый.
После всех предыдущих действий остается сделать упоры. При помощи углошлифовальной машинки отпиливаем необходимые отрезки профилей 40*20 и устанавливаем в заранее изготовленные посадочные места с болтом для фиксации, для более лучшего крепления просверливаем в профиле отверстие под болт, так он точно никуда не денется.



В удобном для вас месте устанавливаем крепежные ушки, в моем случае были приварены две точки крепления на столбах пристройки.

На этом у меня все, данный шиномонтажный станок полностью готов и работает в полной мере.


Желаю всем удачи и спасибо за внимание. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Шиномонтаж своими руками: ручной шиномонтажный станок

Список неприятностей, которые поджидают водителей в пути, уверенно возглавляет пробитое колесо. И в этой ситуации перед автолюбителем становиться дилемма, выполнить шиномонтаж своими руками или же обратиться в техцентр, где есть весь необходимый инструмент и опытные мастера.

В первом случае владелец транспортного средства может сэкономить. Да и ближайшее СТО может располагаться достаточно далеко или же принимать клиентов только по предварительной записи. Однако, чтобы правильно выполнить шиномонтаж самому необходимо иметь определенные навыки и инструмент.

Самостоятельное решение проблемы

Пробитое колесо не вызывает серьезных сложностей если имеется «запаска. В случае отсутствия таковой решить задачу помогут специальные лопатки, позволяющее сорвать автопокрышку с диска. Процедуру могут заметно упростить обычный буксировочный трос и автомобильный домкрат.

Пробило колесо в дороге?

Приготовив указанный инструментарий, последовательно выполняем следующие действия.

  1. Демонтируем колесо и очищаем его от грязи.
  2. Размешаем его ниппелем вверх и спускаем воздух.
  3. Ставим домкрат максимально близко к ободу колеса.
  4. Пропускаем трос сквозь отверстие диска.
  5. Накинув трос на кронштейн домкрата, соединяем его концы.
  6. Вращаем рукоять домкрата, контролируя, чтобы посадочное кольцо перемещалось вниз, а трос тянул вверх.
  7. Вынимаем камеру, приподняв боковину автопокрышки.
  8. Меняем камеру и размещаем её на своем месте, вставив штуцер в соответствующее отверстие изнутри.
  9. Выполняем забортовку, немного подкачав камеру.
  10. Устанавливаем колесо на автомобиль и накачиваем шину.
Шиномонтаж колеса с помощью домкрата и буксировочного троса

На бумаге все эти действия выглядят простыми. Но выполнить их весьма сложно, особенно если все происходит в полевых условиях, да еще и при плохой погоде. Качество же самодельного шиномонтажа всегда оставляет желать лучшего, и к этому нужно быть готовым.

Ручной шиномонтажный станок: инструкция по сборке

Устройство для быстрого бортирования колес называется станком. Схемы и чертежи подобных механизмов для шиномонтажа своими руками нетрудно отыскать в интернете. Там же можно найти подробное описание процесса их изготовления в кустарных условиях. Но стоит ли тратить на это время?

Чертеж ручного шиномонтажного станка

Ручной станок собственного производства является аналогом оборудования, применяемого в автосервисах. При таком равенстве функций он имеет свои преимущества, в числе которых, помимо экономии финансов, можно отметить:

  • простоту конструкции и компактность;
  • долговечность и ремонтопригодность;
  • наличие ручного привода;
  • легкую и быструю разборку механизма;
  • отсутствие специальных условий обслуживания и хранения.
  • независимость от автомастерской;
  • оперативность ремонта даже в полевых условиях.

Необходимо упомянуть, что большинство чертежей станка для шиномонтажа, доступных в сети, предусмотрены для легковых транспортных средств. Однако для владельцев коммерческого автотранспорта в интернете также найдутся рекомендации, схемы и видео инструкции по изготовлению более мощных механизмов.

Конструктивные особенности

Ручной шиномонтажный станок в сборе

Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

  1. Рама. Конструктивный элемент, являющийся основой для всего механизма, формируется из прямоугольного стального профиля, части которого соединяются посредством сварки. Специалисты советуют размещать металлические трубы параллельно, и укреплять конструкцию при помощи металлических уголков. Увеличить срок службы станка позволяет использование нержавеющей стали, или же, как минимум, окрашивание деталей рамы.
  2. Труба. Этот элемент станка необходим для последующего присоединения рукоятки. А потому он должен отличаться прочностью, поскольку будет выполнять роль рычага в процессе выполнения мероприятий по демонтажу автопокрышек.
  3. Стояк. Деталь конструкции, монтируемая на раме станка. Этот элемент необходим для установки колесного диска. Он также должен отличаться прочностью, поскольку будет воспринимать значительные нагрузки.

Большие усилия и нагрузки, которые будут воздействовать на конструктивные элементы шиномонтажного станка, требуют использование прочных и надежных материалов. По этой же причине настоятельно рекомендуется усилить все соединения винтовым крепежом.

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

  1. Подбираются прочные и качественные профильные трубы для основания. Расстояние между перемычками каркаса должно быть не менее 70 сантиметров. Также следует соблюдать их параллельное расположение относительно друг друга. Выполнение этих условий обеспечит всей конструкции устойчивость в любых условиях эксплуатации.
  2. Элементы рамы соединяются при помощи сварочного аппарата. Во всех важных узловых точках необходимо использовать стальные уголки, что существенно усилит всю конструкцию.
  3. Если в этом есть необходимость, рама снабжается ножками, которые позволяют регулировать её высоту и/или положение на неровной поверхности. Мобильности устройству добавят роликовые колеса, которые должны оснащаться стопорами.
  4. Крепление трубы осуществляется после окончательного формирования каркаса. Рекомендованный диаметр этого металлического элемента равен 30 мм. Перед сваркой необходимо установить фланец, который располагается на высоте 50-60 см.
  5. Завершающим этапом является монтаж рычага станка, который требует предварительного крепления специальной пластины, выполняющей роль его основы. Сам рычаг является отдельным узлом, состоящим из лапы и плеча.

Очевидно, что без использования сварочного аппарата упомянутые работы провести невозможно. Также отметим, что после сборки механизма, всю конструкцию следует загрунтовать и окрасить для защиты от коррозии.

Рекомендации специалистов

В сборке шиномонтажного станка есть определенные нюансы, которые желательно учесть. Ниже представлено несколько советов от «бывалых» мастеров.

  1. Угол между рычагом и наконечником для забортовки должен быть острым (но не слишком), что обеспечит легкий монтаж авторезины на колесный диск.
  2. Перед тем, как начать конструировать станок, необходимо продумать его конструкцию и разработать чертеж и/или схему.
  3. Станок должен надежно крепиться к полу посредство анкерных болтов (для бетонной стяжки) или же саморезов для деревянного настила.
  4. В процессе бортирования колеса рекомендуется смазывать автомобильный диск и наконечники станка густым раствором мыла.
  5. Перед началом выполнения шиномонтажных работ следует хорошо вымыть и просушить колеса.
  6. Различные модели колесных дисков могут разниться количеством отверстий под фиксирующие болты, а также расстояниями между ними. Поэтому нужно предварительно запастись (или изготовить) специальные металлические переходники.

В завершение отметим, что в сети Интернет представлено множество схем и чертежей для изготовления шиномонтажных станков. Большинство из них подразумевают использование подручных и легкодоступных материалов, что обеспечивает невысокую стоимость готового изделия. Поэтому подобное оснащение собственного гаража не будет лишним, особенно если учесть, что стоимость услуг автосервисов постоянно растет.

autoshas.ru

Шиномонтаж своими руками

Одним из наиболее востребованных среди автолюбителей типом услуг представляются работы по монтажу шин. При желании, можно выполнить шиномонтаж своими руками, изготовив специальный станок. Сделать это довольно просто, используя чертежи, что позволит существенно упростить выполнение подобного рода задач.

Особенности самодельного шиномонтажа

Станок для шиномонтажа повсеместно используется автолюбителями, желающими существенно сэкономить на оплате услуг специалистов ТО, а также предпринимателями в условиях небольших сервисов. Важно отметить, что благодаря особенностям конструкции самодельный инструмент не будет уступать в производительности профессиональным аналогам.

К числу преимуществ, которыми обладает самодельная монтажка для шиномонтажа, целесообразно отнести:

  • существенную экономию. В условиях кризиса наблюдается стабильный рост стоимости услуг автосервисов, а самодельное устройство позволяет отказаться от них;
  • высокое качество работ. Поскольку автолюбитель получает возможность осуществлять монтаж шин самостоятельно, удается исключить вероятность брака;
  • высокая скорость монтажа, позволяющая выполнить необходимые манипуляции значительно быстрее;
  • потенциальная возможность заработка. С помощью станка для монтажа шин, автолюбитель может начать свое дело, оказывая подобные услуги за плату.
Специальный станок позволит самостоятельно производит монтаж шин

Устройство обладает надежной конструкцией и простым принципом работы, что сделало его невероятно популярным. Демонтировать покрышки с автомобильных колес без наличия специального приспособления практически невозможно. Использование устройства осуществляется по простейшему алгоритму.

Сначала колесо помещается на специальную раму под рычаг, при этом его потребуется зафиксировать, чтобы успешно выполнить монтаж. После этого манипулятор-«лапу» потребуется направить в участок стыка колеса и покрышки. Затем на рычаг оказывается интенсивное давление, что позволяет успешно демонтировать покрышку с колеса.

Процесс сборки

Для того чтобы в процессе сборки не возникло каких-либо проблем, целесообразно предварительно изучить чертежи и размеры самодельного станка, а также пользоваться видео-инструкцией. Его сооружение осуществляется в несколько основных этапов и не потребует от мастера специфичных навыков и внушительных временных затрат.

Собрать шиномонтаж на дому своими руками можно, выполнив ряд простейших манипуляций:

  1. Изготовить каркас, используя профильные металлические трубы или аналогичные высокопрочные материалы. Настоятельно рекомендуется уделить должное внимание форме основания и соблюдению размерных параметров, поскольку они напрямую влияют на устойчивость конструкции.
  2. Используя уголок, установить параллельные элементы конструкции.
  3. Выполнить монтаж ножек/колес при желании.
  4. Закрепить металлическую трубу, установить фланец.
  5. Смонтировать крепежные элементы для рычага. Для этой цели используются стальные пластины.
  6. Изготовить рычаг, состоящий из 2-х элементов — плеча, лапы.

При формировании основания настоятельно рекомендуется выдерживать расстояние между трубами не менее 70 см, что позволит сделать её максимально устойчивой. При изготовлении крепления рекомендуется использовать материал не менее 2-3 см толщиной, что позволит быть уверенным в его надежности. Фланец размещается на высоте не менее 40-60 см от крепежного элемента.

Конструкция и чертежи

Разобравшись, как сделать шиномонтаж своими руками, необходимо более подробно ознакомиться с основными элементами конструкции этого полезного, эффективного приспособления. Её основой выступает рама из металлических труб, которые располагают параллельно друг другу. При желании можно использовать нержавеющую сталь, что позволит избежать коррозии, увеличив срок службы изделия.

Чертеж шиномонтажа

Если изучить чертежи, можно выделить другие элементы конструкции:

  • труба, которая используется для крепления рукоятки;
  • рукоятка, позволяющая комфортно использовать рычаг;
  • стояк, служащий для размещения, фиксации колеса при выполнении работ.

Необходимо отметить, что при сборке устройства крайне важно учитывать интенсивные нагрузки, которым оно будет подвергаться. Это означает, что для его изготовления подойдут только прочные сорта металла.

Для того чтобы избежать коррозии, рекомендуется использовать защитные покрытия, например, специальные краски.

Необходимые инструменты

Для выполнения работ по сборке потребуется стандартный набор инструментов, а также сварочный аппарат. Наличие последнего представляется необходимым условием для сооружения станка, поскольку без него собрать прочную, надежную конструкцию, которая будет пригодна для использования, не удастся. Кроме того для продления срока службы агрегата мастеру потребуется использовать красящие составы.

Порядок сборки

Изучив инструкцию, позволяющую соорудить самодельный шиномонтаж своими руками, необходимо более подробно ознакомиться с порядком сборки подобного рода приспособления. Прежде всего приступают к изготовлению основания, от которого зависят многие параметры готового станка.

Далее выполняются следующие действия:

  1. По желанию устройство оснащается регулируемыми ножками либо колесами для облегчения передвижения.
  2. Монтируется основание для фиксации колеса.
  3. Установка элементов крепления.
  4. Сборка, монтаж рычага.

Придерживаясь этого порядка действий, можно без каких-либо проблем изготовить домашний шиномонтаж своими руками, что позволит сократить затраты на обслуживание автомобиля, выполняя подобные работы самостоятельно.

Заключение

Используя приспособление для шиномонтажа, автолюбитель сможет не только избежать лишних затрат, но и быть уверенным в качестве выполненной работы. При желании такой инструмент можно изготовить самостоятельно, используя сварочный аппарат, чертежи, фото, а также подручные материалы.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

виды, описание, инструкции. Оборудование для СТО :: SYL.ru

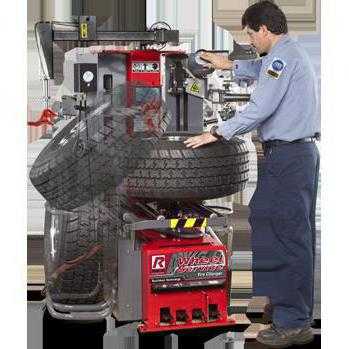

Неизменным оборудованием на большинстве СТО являются шиномонтажные станки. Они служат для безопасной, быстрой и специализированной бортировки колеса. На соответствующем рынке представлено оборудование от производителей разных стран. Популярностью пользуются верстаки из Китая, поскольку имею низкую цену и широкий функционал. Однако их качество, в отличие от европейских марок, несколько ниже.

Виды и комплектация

Шиномонтажные станки подразделяются на два типа: полуавтоматические и автоматические агрегаты. Основным отличием между ними является регулировка фиксирующей лапы. На автомате она перемещается посредством нажатия на педаль, активирующую пневматический цилиндр. На полуавтомате управление зажимным приспособлением осуществляется вручную.

Все станки должны оборудоваться монтажной лапой, рабочей полкой для расходных деталей, пневматическим нагнетателем воздуха, воздушным пистолетом, резервуаром для смазки, набором протекторов из пластика для зажимов (используются при обслуживании легкосплавных дисков). Большинство автоматических стендов оснащено специальным бустером для взрывной подкачки шин. На полуавтоматах обычно предусмотрены пневматические пистолеты с манометром.

Запчасти для шиномонтажных станков

При покупке агрегата важно обратить внимание на наличие комплекта пластиковых насадок зажимных кулачков. Они необходимы при обслуживании легкосплавных дисков, предотвращают появление царапин и сколов. Недобросовестные продавцы иногда предлагают этот набор как дополнительную опцию. Чтобы не попасть впросак, внимательно изучайте инструкцию непосредственно перед приобретением стенда.

В качестве дополнительных деталей может идти следующий инструментарий:

  • дополнительная монтажная лапка;
  • многофункциональное вспомогательное приспособление;
  • прижимной прибор;
  • мультироллер;
  • роликовый подъем нижнего бортика.

Чем функциональнее станок, тем он будет дороже, зато сможет выполнять операции быстрее и качественнее.

Рекомендации

Если требуется обслуживание колес с легкосплавными дисками и низкопрофильной резиной, оптимальным вариантом станет автоматический шиномонтажный станок, поскольку на полуавтомате можно повредить дорогостоящие элементы.

Преимущества автоматического стенда:

  1. На нем можно бортировать колеса большего диаметра.
  2. На таком станке мощнее двигатель и пневматический блок.
  3. Предусмотрена возможность использования третьей «руки».
  4. Обеспечивается максимальная точность снятия и посадки диска.
  5. Для наполнения воздухом бескамерной резины предусмотрена пневматика взрывного типа.

К минусам автомата относится только высокая цена и необходимость наличия дополнительного места. Большинство СТО, специализирующихся на монтаже колес, устанавливают оба варианта. При этом экономится рабочий ресурс, время и нагрузка на агрегаты.

Инструкция шиномонтажных станков

Балансировочные агрегаты могут иметь несколько конструкций, оснащаться дополнительными приспособлениями и работать с разными видами шин и дисков. При выполнении операции иногда возникают проблемы, связанные с прилипанием резины к ободу. Особенно это актуально, если колесо длительное время не бортировалось.

Перед разборкой шины необходимо провести процедуру облегчения напряжения. Разборка позволит сместить покрышку во внутреннее углубление. Манипуляции на станке проводятся с использованием специального ножа, лопатки или направляющего элемента. Рабочая деталь заводится за обод, после чего надавливается на резину, открывая прикипевшую часть.

Устройство

Все шиномонтажные станки оборудованы поворотным столом, который вращается в горизонтальной плоскости за счет электрического привода. На него монтируется колесо, фиксируется зажимными кулачками. После это можно проводить дальнейшую работу. От габаритов стола зависит величина обслуживаемого колеса. Определенные модификации агрегатов могут вращаться в обоих направлениях, питаясь от электрической сети.

Шиномонтажный станок для грузовых автомобилей, как правило, оснащается не просто столом, а специальным держателем. Подобная конструкция дает возможность надежно фиксировать обод большого диаметра. Дальнейшая установка или демонтаж выполняется с использованием специальной лапы, которая позволяет вывести борта шины за кромку диска. Кроме того, в работе участвует монтажный палец и головка.

Характеристики

Рассмотрим основные характеристики некоторых модификаций. Грузовые шиномонтажные станки типа Konig Allegro 0600 обладают следующими возможностями:

  • обрабатывают диски диаметром от 14 до 26 дюймов;
  • имеют автоматическое управление;
  • максимальный и минимальный диаметр шины – 160/70 сантиметров;
  • давление рабочее – 110 Бар;
  • электрический силовой агрегат – тип RPM-1400, мощностью 1,5 киловатта;
  • длина/ширина/высота – 1,4/1,8/1,1 м;
  • масса - 0,53 тонны.

Сравнительные показатели

Для сравнения рассмотрим параметры, которые имеет шиномонтажный станок-полуавтомат Flying BL-513:

  • мощность мотора – 0,75 кВт;
  • максимальный диаметр/ширина обрабатываемого колеса – 104/35,5 сантиметра;
  • диаметр диска – от 10 до 21 дюйма;
  • предусмотренное давление – 8 Бар;
  • сила отжима – 2,5 тонны;
  • габариты – 0,96/0,76/0,88 метра;
  • масса – 195 килограмм.

Этот ручной шиномонтажный станок можно использовать для бортировки колес на легковых и малотоннажных грузовых автомобилях. В комплекте идет лубрикатор, пневматический пистолет с манометром и монтировка. Предусмотрена защита от механических повреждений и коррозии.

Что важно при выборе оборудования для СТО?

На правильный выбор шиномонтажного станка влияет ряд факторов, а именно:

  1. Целевая аудитория. Исходя из этого аспекта, резонно подобрать агрегат по мощности и обслуживаемому диаметру колес.
  2. Рабочие объемы. Если предполагается высокий наплыв клиентов, желательно приобрести стенд автоматического типа с двумя скоростями. Он намного эффективнее.
  3. Затраты трудовых ресурсов. Для работы на автоматической модели не требуется прилагать особых физических усилий, однако ремонт аппарата рекомендуется производить в специальном центре. На полуавтомате предполагается постоянная занятость специалиста. Тем не менее запчасти для шиномонтажных станков механического типа дешевле, ремонт можно произвести самостоятельно.
  4. Площадь рабочего помещения. Для автомата потребуется больше пространства, поскольку монтажная коробка не отводится в сторону, а отбрасывается назад.

Прежде чем покупать балансировочный агрегат, проанализируйте стоимость и окупаемость с точки зрения рентабельности. Возможно, дешевый полуавтоматический станок в конкретной ситуации выгоднее.

Особенности

Самые современные станки автоматического типа могут работать вообще без участия оператора. Для снятия шины достаточно просто установить обрабатываемый элемент в специальную нишу станка и активировать пуск. Установка колеса производится после смазки краев обода и бортов шины также одним нажатием кнопки.

На полуавтомате специалисту приходится корректировать положение рабочей головки вручную. Остальные операции также производятся механическим путем при помощи пневматики или дополнительной третьей «руки». Что касается скорости проведения операции, автоматические модели однозначно быстрее справляются с задачей.

Вывод

Принимая решение об открытии небольшой «шиномонтажки» или солидного СТО, следует взвесить все плюсы и минусы при выборе бортировочного станка. Благо, дефицитом эти агрегаты на рынке не являются. Выше указаны особенности, принцип работы, виды шиномонтажных станков и нюансы их обслуживания. Воспользовавшись этой информацией и детально изучив инструкцию приобретаемого аппарата, вы сможете выбрать устройство, оптимально подходящее по всем критериям.

www.syl.ru

Оборудование для шиномонтажа: технология мобильного и грузового шиномонтажа

Шиномонтаж – один из высоколиквидных видов малого бизнеса. Его отличительной особенностью являются: малый объем инвестиций для начала работы, несложная технология шиномонтажа и быстрая самоокупаемость. При этом существует достаточно высокая конкуренция в данной нише, соперничать с которой можно лишь при наличии всего необходимого оборудования для шиномонтажа.

Комплект оборудования для шиномонтажа

Существует два основных вида станков для работы с колесами – шиномонтажный и балансировочный, а также другое вспомогательное оборудование.

Шиномонтажный станок – на нем осуществляются все операции по разборке/сборке колеса. На нем, при помощи пневмокулаков, происходит отжатие шины от борта диска. В зависимости от модели, шиномонтажный станок может иметь горизонтальную или вертикальную станину, гидравлический подъемник (для работы с большими колесами сельскохозяйственной и грузовой техники) и электропривод для вращения колеса в горизонтальной плоскости. Управление станком осуществляется педалями (в некоторых моделях встречается рычажное или кнопочное управление).

Стенд для балансировки колес – служит для выявления возможного дисбаланса между центром масс колеса и его геометрическим центром. Имеет систему индикации (дисплей) для демонстрации величины дисбаланса и, опционально, может иметь систему автоматической балансировки колеса (напыление утяжеляющих гранул на внутренней части диска).

Актуальная информация позволит Вам узнать, какое оборудование для производства поликарбоната нужно и как осуществляется этот процесс.

Существует несколько видов автомобильных моек. Узнайте какие, перейдя по ссылке.

Дополнительное оборудование

Вулканизатор —  станок для устранения проколов автомобильной камеры горячей вулканизацией. Помимо станины с элементами крепления и нагревательным элементом, оснащается системой регулировки прижима заплаты, температуры нагрева и таймером.

Компрессор – используется не только для накачки колес авто, но и для подачи сжатого воздуха для другого шиномонтажного оборудования (подъемников, «третьей руки»).

«Третья рука» — вспомогательное устройство для работы с низкопрофильными колесами и/или жесткими покрышками. Чаще всего – механическое, но существуют и пневмомодели. Подбирается под конкретную модель шиномонтажного станка.

Домкраты и подъемники – для снятия/установки автомобильных колес. Для легковых авто и малотоннажной техники используют механические модели; работа с колесами грузовиков требует наличия пневматического домкрата.

Инструмент для шиномонтажа – борторасширители, ключи, гайковерт и дрель (пневматические или электрические), прикаточные ролики, спиральное шило, наборы головок и ключей, шило для монтажа жгутов, расходные материалы для ремонта колес.

Оборудование для выездного (мобильного) шиномонтажа

Мобильный шиномонтаж оперативно решает вопросы по замене колес, устранению проколов и прочих дефектов прямо на дороге. Для мобильного шиномонтажа необходим грузовой автомобиль или микроавтобус, внутри которого будет установлено все необходимое оборудование. Практика показывает, что для монтажа минимального комплекта станков и оборудования, достаточно около 13 кв. м полезной площади. Уменьшить время и увеличить качество предоставленных услуг пощволяют новые технологии шиномонтажа. В комплект мобильного шиномонтажа должен обязательно входить генератор. Он используется для запитки электроэнергией всего рабочего оборудования и прожектора для работы в темное время суток.

У выездного монтажа есть два громадных преимущества перед стационарным:

— отсутствие необходимости в собственном (арендуемом) помещении;

— увеличенный ареал возможных клиентов.

Специальное оборудование для грузового шиномонтажа

Колеса грузового автотранспорта, карьерной и сельскохозяйственной техники имеют больший вес, диаметр и ширину, нежели у легкового автомобиля. Соответственно, все имеющееся оборудование должно иметь ТТХ, позволяющее работать с колесами диаметром (диска) до 30 дюймов и массой до 300 килограмм. Следует выбирать модели с пневматическим приводом, иметь в наличии гидравлические домкраты и другое крупнотоннажное оборудование.

Перечень оборудование для шиномонтажа грузовых автомобилей необходимо дополнить специализированной клетью для подкачки колес . Также, в мастерской должен быть мощный компрессор и подкатной вулканизатор.

Территория – самый главный параметр, отличающий мастерскую грузового шиномонтажа от обычного. К станции должен быть обеспечен свободный подъезд и стоянка длинномеров и другой габаритной техники.

Какое оборудование нужно для шиномонтажа?

Выбирать шиномонтажное оборудование следует, руководствуясь 4 факторами:

  1. Целевая аудитория. Логично предположить, что если шиномонтаж открывается на обочине трассы, то часть клиентуры будут владельцы грузовых автомобилей. Соответственно, оборудование должно подбираться с учетом большого размера колес, а сам шиномонтаж необходимо оснащать пневматическими домкратами. Аналогичным образом, если автосервис расположен в крупном городе, необходимо иметь полный комплект расходников и инструментов для работы  с низкопрофильными колесами.
  2. Цена оборудования. Шиномонтажное оборудование может существенно отличаться по цене, в зависимости от фирмы-производителя и дополнительных опций. Иногда можно пожертвовать избыточной функциональностью в угоду экономии, либо напротив – вложив больше средств, расширить перечень предоставляемых услуг.
  3. В регионах, где существует сезонный спад спроса на услуги шиномонтажа, нивелировать его можно за счет расширенного перечня услуг. Это может быть проточка и восстановление автомобильных или тормозных дисков или накачка шин азотом.
  4. Автоматическое или ручное оборудование. Второе – гораздо дешевле по цене, но обеспечивает малую скорость работы, а в некоторых случаях требует наличия дополнительного персонала. Автоматическая модель того же шиномонтажного станка, оборудованная «третьей рукой», позволяет одному мастеру быстро, качественно и безопасно выполнять весь перечень необходимых работ.

Хотите расширить бизнес и увеличить прибыль? Узнайте, какое оборудование для производства брусчатки следует закупить и как запустить производство.

Как изготавливают клееный брус? Подробности тут.

Производство кирпича — прибыльное дело. С чего начать собственный бизнес? Узнаете на http://buisiness-oborudovanie.com/dlya-blokov/oborudovanie-dlya-proizvodstva-kirpicha/.

Самым качественным является итальянское оборудование для шиномонтажа. Перечислим несколько наиболее популярных моделей:

Ravaglioli KPh470.42K – ассиметричный подъемник для легковых автомобилей массой до 4 т. Высота подъема – 2м. Электромеханическая система привода, наличие блокировки при отключении питания или разрыва тросов.

Шиномонтажный стенд Monty 3850 – позволяет работать с колесами, диаметром обода до 30 дюймов (в том числе, с замковым кольцом или монтажным ручьем). Имеет гидропривод с бесступенчатой фиксацией колеса зажимным устройством с дистанционным управлением. Потребляемая мощность станка – 3,5 кВт.

Балансировочный стенд СБМП – 3D – 60 (SivikGalaxy) – полностью автоматический агрегат для балансировки колес. Двигатель станка мощностью 350 Вт (220В). Возможна работа с колесами диаметром до 35 дюймов и массой до 70 кг.

Вулканизатор подкатной «Эльф» — позволяет работать с колесами грузовых авто, внешним диаметром до 1700 мм. Потребляемая мощность вулканизатора – 1,2 кВт/час. Малые габариты и вес позволяют оперативно выполнять работы в стесненных условиях.

Грамотный подбор шиномонтажного оборудования, знание и эксплуатация всех его функциональных возможностей позволит минимизировать первоначальные инвестиции в малый бизнес и обеспечит максимальную скорость окупаемости шиномонтажа.

Видео про оборудование для мобильного шиномонтажа

buisiness-oborudovanie.com
