Гидравлическая правка кузова – Гидравлика для кузовного ремонта: набор для правки кузова

Содержание

виды инструмента и его особенности

Кузовной ремонт автомобиля — задача достаточно сложная. Здесь требуются не только определённый опыт и знания, но и специальные инструменты. Учитывая, что во время кузовного ремонта часто приходится решать проблемы с выправлением геометрии кузова, устранением вмятин и восстановлением первоначальной формы, необходим набор специальных устройств и приспособлений, которые упрощают такую работу и делают её в принципе выполнимой. При этом зачастую требуется приложение определённых усилий, которые в состоянии обеспечить гидравлика. Поэтому гидравлический инструмент очень широко и успешно используется для кузовного ремонта.

Как использовать гидравлический инструмент для правки кузова

Для подобных задач используется гидравлика следующих видов:

  • подъёмные приспособления;
  • насосы;
  • цилиндры;
  • прессы.

Давайте рассмотрим основные разновидности такого оборудования и сферы, в которых их принято использовать.

Гидравлический набор растяжек

При выполнении кузовного ремонта часто используют гидравлический набор растяжек. Он применяется для воздействия силовым методом на различные части кузова машины для того, чтобы исправить различные повреждения механического характера.

Гидравлические растяжки 10т для кузовного ремонта

Таким образом, мы имеем возможность убрать следующие дефекты:

  • искривления;
  • вмятины;
  • деформации;
  • рихтование стоек;
  • рихтование подвески.

Такой набор укомплектован стандартным образом и состоит из следующих инструментов:

  • насадки с различной конфигурацией;
  • гидронасоса;
  • гидроцилиндра;
  • удлинителя;
  • помпы;
  • захватов и упоров.

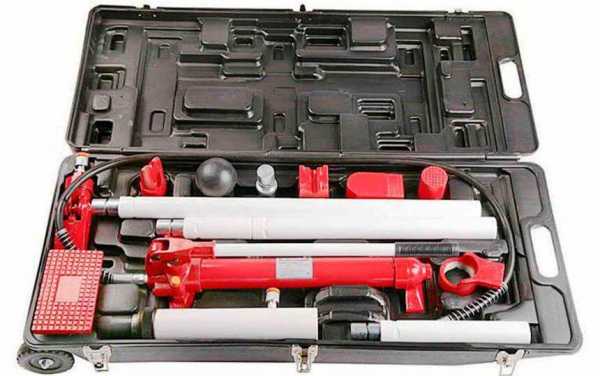

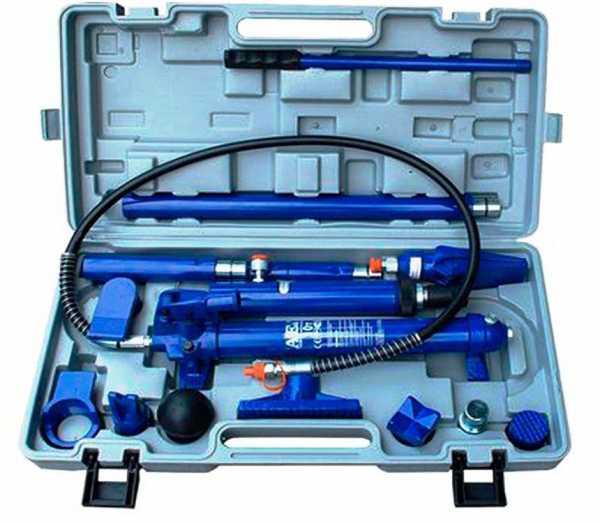

Кейс с гидравлическим инструментом для ремонта кузова авто

Продается набор в специальном чемоданчике. Есть возможность добавлять туда различные элементы, которые определяются спецификой выполняемых операций. Стандартный набор может не содержать в комплекте помпу, но она существенно упрощает разные операции, позволяя увеличить прилагаемое усилие.

Принцип действия растяжек, которые включены в набор, может быть следующим:

  • для обеспечения растягивающего эффекта;
  • для стягивания элементов машины.

Набор можно использовать для того, чтобы рихтовать крышу, багажник или капот машины. Возможно с его помощью обеспечивать силу в 5 тонн. Гидравлический набор может применяться также для исправления кузовного перекоса автомобиля.

Как использовать набор растяжек

Гидравлические стяжки и распорки для кузова авто

Давайте рассмотрим, как применяется такой инструмент на практике для ремонта авто:

  1. Визуально оцениваем уровень повреждений, материал и качество элементов, требующих ремонта, а также расстояние между участками с деформацией.
  2. Собираем гидроцилиндр и шланг, пользуясь при необходимости удлинителем.
  3. Взяв специальные насадки, располагаем конструкцию в устойчивом положении, чтобы она не могла упасть или сдвинуться с места.
  4. Нажатием на насос фиксируем установку.
  5. Осуществляем исправление участка, создавая усилие насосом. При необходимости операцию повторяем до выправления детали.

Пневмогидравлический насос: применение для кузовного ремонта

Для серьёзного ремонта кузова машины используют инструмент, который называют стапелем. Он помогает решить проблему, когда набор растяжек не годится. Однако стапель вполне применим и для устранения мелких дефектов.

Ручной пневмогидравлический насос для инструмента кузовного ремонта

В его конструкцию входит пневмогидравлический насос. Его применение даёт следующие преимущества:

  • высокую эффективность;
  • простоту в эксплуатации;
  • легкость заправки маслом;
  • бесшумный режим работы многих моделей;
  • систему защиты от перегрузки в процессе ремонта.

Такой инструмент очень упрощает все операции и сокращает время, необходимое для устранения неисправностей.

Пневмогидравлический домкрат: тонкости применения

Домкрат — это инструмент, который есть в арсенале каждого автолюбителя. При выполнении многих задач возникает необходимость приподнять машину и удержать её. Это важно при замене, например, колеса.

Легковой и грузовые гидравлические домкраты от 2 до 10т

Выбирая домкрат, следует обратить внимание на следующие параметры:

  • рабочую высоту — величину рабочего хода штока;
  • грузоподъёмность — максимальную массу, с которой может работать инструмент;
  • компактность и транспортабельность.

В последнее время всё более популярным становится пневмогидравлическая модель домкрата. Это инструмент, действие которого обеспечивается совместным действием пневматического и гидравлического механизмов. Подъём груза происходит за счёт масла, которое подаётся при помощи пневматики (воздухом).

Такой инструмент стационарный — он не рассчитан на то, что вы будете возить его с собой в багажнике. Он отличается следующими преимуществами:

  • высокой грузоподъёмностью;
  • возможностью использования на недостаточно твёрдой площадке;
  • удобством эксплуатации;
  • небольшими усилиями пользователя.

Домкрат подкатной гидравлический грузоподъемность 2 тонны

Чтобы пользование таким агрегатом было безопасным, следует соблюдать несложные меры предосторожности:

  • в начале работы ознакомиться с инструкцией;
  • перед каждым использованием убеждаться, что конструкция исправна, все детали на местах, и масло не подтекает;
  • перед использованием удалять воздух из гидравлического отсека.

Заключение

Гидравлические инструменты применяются практически во всех видах выправления кузова, где механический метод оказывается недейственным. Использование гидропневматики помогает получить нужное усилие, необходимое для исправления дефектов поверхности.

Сегодня практически каждый автолюбитель, который чинит автомобиль своими силами, использует подобное оборудование. Оно не только упрощает труд, но и попросту обеспечивает возможность выполнения некоторых операций.

[democracy]

[democracy]

Автор: Высоцкий Александр Петрович

Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность — автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,…

okuzove.ru

Гидроцилиндр для рихтовки своими руками

>

>

Гидроцилиндр для рихтовки своими руками

Курсовой проект — Приспособление для правки кузовов — Чертежи.РУ


Гидравлический цилиндр своими руками

TORIN T71001L Комплект для правки кузова гидравлический 10т в интернет магазине Motorstate купить TORIN T71001L Комплект для пра

SIVER B-110 стапель рамный

5 — продажа Рихтовочный инструмент. Покраска Jonnesway, Big Red, Ombra, Зубр , онлайн заказ с доставкой

Аксессуары и доп.оборудование — Оборудование для правки кузовов СИВЕР (SIVER)


Гидроцилиндр Для Вытяжки Из Домкрата 3 — AgaClip — Make Your Video Clips


Комплект гидроцилиндров для кузовных работ в кейсе BIG RED (br-TRK02001-S) цена, купить в Минске, доставка по Беларуси

Набор для правки кузовов МT 03042, 4т


doska7.ru — продам гидравлическая стяжка

Как сделать гидроцилиндр своими руками


Набор гидравлический для правки кузова Кратон PHE-01

Купить Комплект рихтовочный AE&T T03010

Рихтовки авто своими руками фото


Конструирование и расчет стенда для разборки и сборки рессор

Гидроцилиндр ЦГ-63.35х500.11 траверсы для МКСМ-800

СИБЕК Фаворит-М станок для правки дисков с усиленной скобой, 220В

Ran-tax Стапель вытяжной, гидравлический — ANDRMAX


Гидравлический набор для правки кузовов 20т


Гидравлические наборы Omas T71001 / Для кузовного ремонта / Каталог

sqezo.ru

Ремонт дефектов (деформированных поверхностей) кузова

В зависимости от степени повреждения или коррозионного разрушения кузовной детали предусматриваются следующие виды ремонта при снятых узлах и деталях, препятствующих проведению рихтовочных, сварочных и окрасочных работ:

  • ремонт 0 – устранение повреждений на лицевых поверхностях кузова без повреждения окраски
  • ремонт 1 – устранение повреждений в легкодоступных местах (до 20 % поверхности детали)
  • ремонт 2 – устранение повреждений со сваркой, или ремонт № 1 на поверхности детали, деформированной до 50 %
  • ремонт 3 – устранение повреждений со вскрытием и сваркой, частичной реставрацией детали до 30 %
  • ремонт 4 – устранение повреждений с частичной реставрацией детали на поверхности свыше 30 %
  • частичная замена – замена поврежденной части детали кузова ремонтной вставкой (из номенклатуры запасных частей или изготовленной из последних)
  • замена – замена поврежденной детали кузова деталью из запасных частей
  • крупноблочный ремонт – замена поврежденных частей кузова блоками деталей от выбракованных кузовов с разметкой, отрезкой, подгонкой, вытяжкой, рихтовкой, сваркой последних

Повреждения кузова могут быть самыми различными, поэтому правила ремонта должны быть индивидуальными. Почти во всех случаях необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить каркас кузова. При серьезных повреждениях убирают внутреннюю обивку, чтобы облегчить измерение, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Деформированные поверхности ремонтируют путем механического или термического воздействия на металл, а также заполнением вмятин быстрозатвердевающими пластиками или припоем.

Правка кузова механическим воздействием предусматривает работы по растяжке, выдавливанию и рихтовке деформированных частей кузова для придания им первоначальных форм и конфигураций.

Правку детали кузова выполняют в горячем и холодном состоянии. Для правки и рихтовки кузова применяют комплект инструментов и приспособлений, в который входят ручные инструменты, гидравлические цилиндры с насосом и приспособления для вытяжки поврежденных мест.

Рис. Комплект инструментов и приспособлений для ремонта кузова:
а – молотки; б – киянки; в – специальные оправки; г – поддержки

Рис. Комплект приспособлений для правки кузова:
1 – оправка для вытягивания вогнутых деталей; 2, 3 – самозакрепляющие гидравлические зажимы; 4 – оправка с зубцами для захвата; 5 – гидравлическая струбцина; 6 – двойной захват; 7 – устройство для правки кузова; 8 – гидравлический насос; 9 – натяжной цилиндр с захватами; 10 – натяжной цилиндр с вытягивающим устройством

Рис. Устранение выпучин в панелях кузова без нагрева:
а – участок панели с выпучиной; б – схема направления удара молотком;
1 – выпучина; 2 – панель; 3 – участки панели, подлежащие растягиванию рихтовкой с помощью молотка; 4 – кривизна панели после правки выпучины

Устранение выпучин в холодном состоянии основано на растяжении металла по концентрическим окружностям или по радиусам от выпучины к неповрежденной части металла. При правке образуется плавный переход от наиболее высокой части выпучины к окружающей ее поверхности панели.

Для этого в направлении от металла, окружающего выпучину, к выгнутой части поверхности наносят молотком серию последовательных ударов по кругу. По мере приближения молотка к границе выпучины силу удара уменьшают. Чем больше число окружностей на панели при рихтовке, тем плавнее получится переход от выпучины к неповрежденной части металла.

Правку деформированных поверхностей выполняют с помощью киянки и фасонных плит или наковален специального профиля.

Рис. Восстановление формы деталей с помощью рихтовочного инструмента

Правку в нагретом состоянии производят двумя способами:

  • нагревом с последующим охлаждением
  • нагревом с осаждением металла ударным воздействием

Нагрев и быстрое охлаждение выпуклости основаны на использовании процессов расширения и усадки металла. Нагрев металла осуществляют угольным электродом сварочного аппарата или пламенем газовой горелки. При нагреве небольшой круг металла быстро разогревается докрасна, пластичность металла при этом возрастает. Так как расширению нагретого металла препятствует менее нагретый окружающий металл, увеличение объема нагретого металла происходит за счет его утолщения. При охлаждении металл сжимается, его объем уменьшается, но удерживается расположенным вокруг холодным металлом. Так как металл имеет температуру, не соответствующую максимальной пластичности, то, сжимаясь, он поглощает небольшую часть окружающего металла. Ускорения процесса осадки металла добиваются уменьшением скорости распространения тепла создавая вокруг нагретой части металла кольцо из мокрой ткани, выстукиванием границ точки металла, нагретого докрасна, а затем и самой нагретой точки киянкой или рихтовочным молотком.

Резкое охлаждение нагретого участка кузова производят смоченным водой тампоном из асбеста или ветоши. Охлаждение металла приводит к нужной осадке и принятию поверхностью кузова требуемого профиля. При устранении выпуклости данным методом поверхность охлаждают в последовательности, указанной на рисунке:

Рис. Последовательность охлаждения нагретой поверхности кузова с выпуклостью

Нагрев выпуклости (вмятины) и осадку металла производят в такой последовательности. Металл разогревают докрасна (диаметр круга при разогреве не более 10 мм при толщине металла 0,6…0,8 мм). Под нагретый участок устанавливают ручную наковальню. Киянкой при устранении выпуклости или молотком-гладилкой при устранении вмятины выстукивают не покрасневший металл вокруг нагретой точки, а затем нагретую точку.

Последовательность предварительного нагрева и нанесения ударов при устранении обширных выпуклостей (вмятин) зависит от формы выпуклости. Если выпуклость круглая, то точки ударов 1…4 располагают по спирали в направлении от периферии к центру, если выпуклость длинная и узкая, точки ударов 1…16 располагают узкими рядами.

Рис. Последовательность нагрева и охлаждения металла при устранении выпуклостей

Устранение вмятин в труднодоступных местах производят с помощью рычагов, опорных плит и специального приспособления ударного типа. На рисунке приведены схемы правки и примеры исправления элементов кузова с использованием рычагов.

Рис. Устранение вмятин в труднодоступных местах рычагами:
а – исправление деформированного участка с помощью рычага-прижима; б – исправление вмятин с помощью молотка и рычага-прижима; в – ввод рычага-прижима ударом молотка между деформированной частью панели и короба; г – примеры исправления вмятин под усилителями капота, каркасом двери и в скрытой полости переднего крыла

Вмятины, расположенные под усилителями, устраняют плоскими рычагами. Выштамповки и ребра жесткости на открытых участках восстанавливают с помощью опорных плит и специального зубила. Заломы и вмятины панелей дверей, а также крыльев выправляют рычагами, используя в качестве опоры внутренние элементы панелей капота, дверей, щитка брызговика и т. д.

Неровности на панелях можно выравнивать с помощью полиэфирных шпатлевок, термопластика, эпоксидных мастик холодного отверждения, припоя. Полиэфирные шпатлевки образуют надежные соединения с панелями, зачищенными до металла. Это двухкомпонентные материалы, содержащие ненасыщенную полиэфирную смолу и отвердитель, который является катализатором для быстрого отверждения смеси независимо от толщины слоя шпатлевки. Время сушки при температуре 20 ‘С составляет 15-20 мин. При этом нет необходимости наносить несколько слоев шпатлевки, что сокращает продолжительность ее нанесения.

Термопластик выпускается в виде порошка. Эластичные свойства, необходимые для его нанесения на металлическую поверхность панели, он приобретает при температуре 150-160 ‘С. Поверхность, подлежащую заполнению, тщательно очищают от ржавчины, окалины, старой краски и других загрязнений. Для лучшей адгезии рекомендуется на поверхности металла создать шероховатости с помощью абразивного инструмента. Для нанесения термопластика участок, подлежащий выравниванию, нагревают до температуры 170-180 ‘С и наносят первый тонкий слой порошка, который укатывают металлическим катком, затем наносят второй слой и так до заполнения неровности. Каждый слой укатывают до получения монолитный пластичной массы. После отверждения слой зачищают и выравнивают шлифовальной машинкой.

Пораженные коррозией участки панелей кузова можно ремонтировать эпоксидными мастиками холодного отверждения, которые обладают высокой адгезией, достаточной прочностью и легко наносятся на поврежденные участки.

Припои ПОССу-18, ПОССу-20 применяют для выравнивания участков, наращивания кромок деталей и устранения зазора. Для предотвращения коррозии металла лучше применять бескислотный способ нанесения припоя.

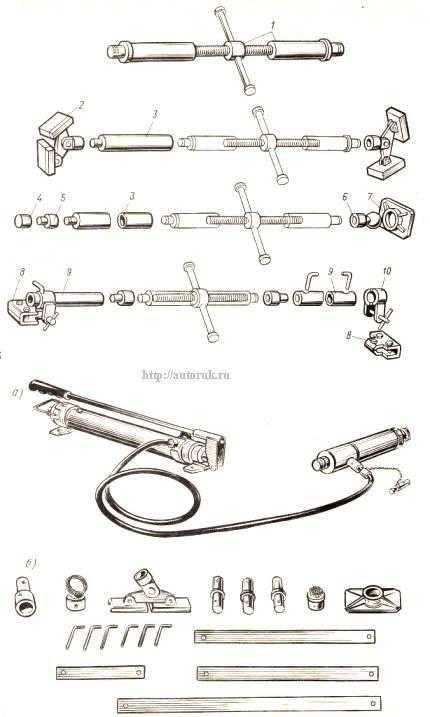

Для устранения перекоса кузовов средней, повышенной или особой сложности используют передвижные силовые устройства и универсальные стенды.

Правку кузовов на стендах или передвижных устройствах следует осуществлять с учетом ряда рекомендаций.

Перед растяжкой производят крепление силового устройства, располагая его на центральной оси перпендикулярно к деформированному участку.

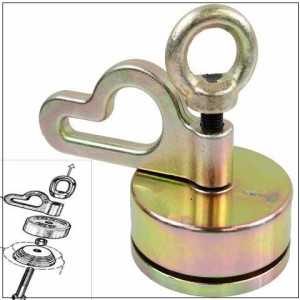

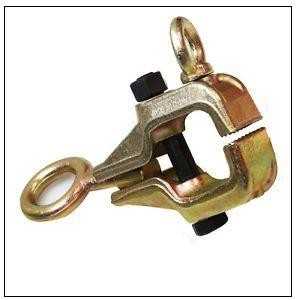

Цепь крепят в центре деформированного участка с помощью зажимов; если лист панели, подвергаемой правке, ослаблен, то к нему приваривают усилительную пластину. Цепь прикрепляют перпендикулярно к вертикальному рычагу устройства, точно соблюдая ось правки и принимая во внимание то, что наибольшее усилие развивается на головке силового цилиндра.

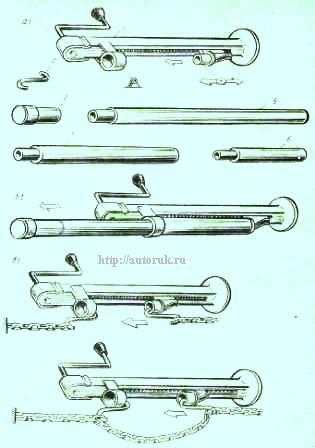

Рис. Установка устройства для правки кузова на автомобиле

По мере увеличения высоты закрепления цепи на рычаге усилие на штоке гидроцилиндра плавно уменьшается. Минимальное усилие растяжения создается на верхнем конце вертикального рычага. Растяжку начинают при минимальном ходе штока гидроцилиндра. Угол, образуемый вертикальным рычагом с горизонтальной балкой устройства, должен быть острым, что позволяет производить растяжку, не укорачивая цепь.

Устранение деформаций кузовов производят в следующем порядке:

  • определяют места приложения усилия для устранения перекоса и подбирают необходимые захваты и упоры из комплекта приспособлений
  • определив место приложения и направление усилия для устранения перекоса, закрепляют в этом направлении устройство для правки кузова
  • устанавливают и закрепляют в проеме винтовые растяжки или гидроцилиндр с необходимыми удлинителями, захватами и упорами
  • устанавливают и закрепляют цепь силового органа одним концом за закрепленный захват или зажим, а другим за силовой рычаг; при этом цепь должна быть предварительно натянута и иметь угол наклона, определяемый необходимым направлением растягивающего усилия
  • с помощью силового органа производят вытяжку (выдавливание) поврежденной детали или узла; выдавливание поврежденных деталей производят изнутри кузова с помощью силовых растяжек или гидравлических устройств
  • после снятия нагрузки силовых приспособлений проверяют геометрические параметры кузова

Рис. Правка проема задней двери

ustroistvo-avtomobilya.ru

Рихтовочный инструмент и оборудование для правки кузова автомобиля

Детали, входящие в состав конструкции автомобиля, подвержены деформации с течением времени или из-за произошедших дорожно-транспортных происшествий, нарушивших их целостность, поэтому в таких случаях проводится рихтовка автомобиля. Способов ремонта машин много: каждый из них предполагает использование особого вида приспособления, который называется рихтовочный инструмент.

Стапель

Стапель — основное приспособление, применяющееся для рихтовки кузова автомобиля и позволяющее выпрямлять вмятые его части. В зависимости от формы и принципа работы стапели для рихтуемой (поврежденной) поверхности авто делятся на такие виды:

  • Платформенные.

Представляет собой металлическую пятиметровую платформу, изготавливаемую из металлопластин с ребрами жесткости. На это основание с помощью струбцин и подъемного механизма прикрепляется авто для последующего выпрямления вмятины. Стапель с платформой также может использоваться, как подъемник.

Это стационарные конструкции, представляющие собой мощные рельсы, укрепленные в полу мастерской, к которым присоединяются тяговые механизмы. Для безопасности работы выполняются удаленно, через пульт дистанционного управления. Стационарный стапель должен иметь увеличенную грузоподъемность — 10 т.

Стапели с рамой меньше по габаритам, чем платформенные. Принцип действия: вытягивание осуществляется с помощью металлической рамы, грузоподъемность которой составляет от 4 до 6 тонн.

Споттер

Споттер применяется для кузовного ремонта и помогает подобно обратному молотку простукивать небольшие деформированные детали. Это — один из методов рихтовки машин, который выполняется подобным оборудованием точечно. В связи с этим указанный миниатюрный прибор имеет массу преимуществ перед обычным устройством:

  1. Рихтовочная работа выполняется качественно.
  2. Время работ со споттером невелико.
  3. Не нужно разбирать авто для выполнения авторемонта.
  4. Уникальный принцип работы позволяет споттеру устранять механические повреждения и дефекты кузова, в том числе капота, крыльев, порогов.

Рихтовка споттером позволит автовладельцу, который хочет заняться ремонтом авто самостоятельно, сэкономить на затратах. Чтобы правильно выбрать споттер, следует учесть характер повреждений авто.

Киянки и молотки

Мелкий ударный рабочий инструмент для ремонта машин представлен киянками и молотками. Рихтовочный молоток может иметь несколько разных модификаций:

  • Молоток для правки.

Применяется для выравнивания средних по размеру вмятин.

  • Молоток для чеканки.

В отличие от предыдущего экземпляра с помощью чеканочного молоточка делают более тонкие работы на завершающем этапе выпрямления кузова.

  • Молот инерционный.

Правит криволинейной формы вмятины и неровности кузова машины за счет кинетического принципа и особого двойного «оперения».

  • Молот фланцевый.

Этот молоток способен разделять и вновь монтировать фланцевые соединения.

Молоточек, сделанный из твердых пород дерева, кожи, резины или других искусственных либо природных современных материалов. Киянки могут оснащаться съемной ударной частью — бойком, позволяющим делать аккуратную рихтовку авто без покраски.

  • Наковальни и поддержки для рихтовки или ударные полотна.

Данный вспомогательный инструмент применяется в качестве поддерживающей основы, на которой выполняются работы по рихтовке. Особенность поддержки: она имеет форму бруска, иногда точно повторяющего форму выпрямляемого элемента. Рихтовочные ударные полотна располагаются на помятой металлоповерхности, после чего сверху производятся удары молотком. Ударные полотна можно подобрать так, чтобы они выступали также в качестве удобных подставок во время рихтовочной работы.

  • Молоток рихтовочный обратный для правки вмятин.

Чтобы вытянуть вмятины, обратный молоток приваривается или прикрепляется на крюк через просверленное в металле кузова отверстие. При выполнении этого трудоемкого процесса мастеру требуется выполнять постукивание грузиком с обратной стороны, медленно перемещая молоток вдоль изделия.

В рихтовочный набор молотков и поддержек при необходимости могут быть включены некоторые другие инструменты для рихтовки кузова.

При выполнении рихтовки своими руками также полезными будут напильники и шлифовальный аппарат. За неимением последнего для шлифования применяют наждачный круг.

Для правки авто могут пригодиться такие разновидности ударных рихтовочных инструментов:

  • молотки с плоским и выпуклым бойком;
  • молотки-гладилки;
  • молотки с насечками;
  • монтировка;
  • специальные пневматические либо вакуумные присоски, приспособление для вытяжки вмятин без покраски;
  • инструмент для работы с пластиком.

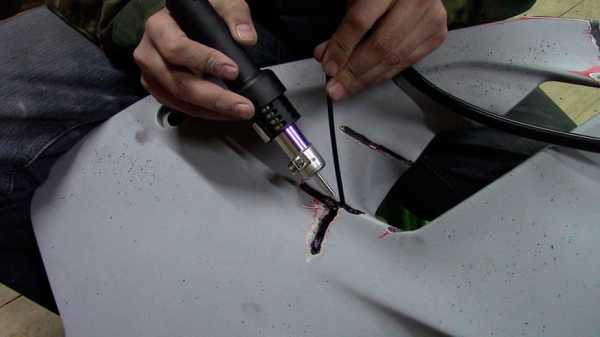

Последний представляет собой набор, включающий строительный фен, термопистолет, специальный электрический и воздушный паяльник. С помощью этих приспособлений покореженный пластик автомобиля может быть подрихтован.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

  • Специальные крюки.

Рихтовочные крюки должны быть изготовлены из металла толщиной не менее 10-12 мм.

  • Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

  • Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто. При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

infokuzov.ru

Инструменты для кузовного ремонта автомобилей

Кузовной ремонт — это одна из самых сложных и ответственных разновидностей работ по устранению неисправностей автомобиля. Здесь важна точность и аккуратность, поэтому от вас потребуются не только специальные знания в этой области, но и определённые навыки во владении инструментом и в обработке материалов. По сути, это технологический процесс правки кузова автомобиля. Он бывает двух видов:

  • полным;
  • локальным.

Набор инструмента для рихтовки кузова в раскладном футляре

Полный ремонт необходим, если машина попала в аварию, и требуется серьёзное исправление геометрии кузова с заменой некоторых его частей.

Локальный ремонт подразумевает исправление более мелких неисправностей. Это могут быть следующие операции:

  • исправление вмятин;
  • восстановление повреждений лакокрасочного покрытия;
  • ремонт бамперов и деталей из пластика.

Очевидно, что для работ такого плана вам будет необходимо специальное оборудование. Специалисты используют в таких случаях инструмент для кузовного ремонта и специальные приспособления, которые делают возможным выполнение операций и упрощают операции с машиной. Давайте рассмотрим, каким бывает кузовной инструмент, и для чего конкретно он служит.

Стапель

Стапель предназначен для восстановления геометрии кузова

При столкновении или наезде на препятствие у автомобиля могут возникать различные нарушения геометрии кузова. Они требуют грамотной правки — машина с неправильной геометрией плохо подаётся управлению, и велик риск возникновения новой аварийной ситуации.

Для правки геометрии кузова применяется кузовной инструмент, который называют стапелем. При помощи системы фиксации одних частей и нагрузки на другие части машины происходит выправление дефектов. Стапель оборудован специальными гидравлическими приспособлениями для нагрузки и силовыми захватами для фиксации.

Cтапель напольный Blackhawk Korek

Есть следующие разновидности стапелей:

  • напольный — наиболее дешёвая разновидность. Он состоит из рельсов, вмонтированных в пол, анкеров и стоек. Позволяет использовать занимаемую площадь для других задач, когда в нём нет необходимости;
  • платформенный — это эстакада с трапом для въезда и рельсами. Он может использоваться для самых сложных разновидностей правки, однако он требует под себя большой площади в помещении;
  • рамный — очень удобен для правки несложных дефектов. Не занимает много места и очень эффективен.

Гидравлика для рихтовки

Набор гидравлического инструмента в специальном кофре

Гидравлика — это инструмент для кузовного ремонта, который помогает выполнению работ по рихтованию. Набор состоит из гидравлического насоса, различных насадок и удлинителей. Такие наборы различаются по тоннажности.

Рихтовочные инструменты

Суть работ по рихтовке заключается в том, что детали возвращают первоначальный вид. Иначе говоря, это разнообразные методы правки элементов автомобиля. Для выполнения работ подобного рода у вас в арсенале должны быть следующие инструменты:

  • Набор молотков для рихтования:
  • Безынерционный молоток
  • Молоток из резины.
  • Молоток вакуумного типа с насадками в виде присосок.
  • Правка для рихтования — инструмент изогнутой формы с острой рабочей кромкой.
  • Киянка с бойком цилиндрической формы из:
    • дерева;
    • резины.
  • Ложки:
  • Стержни фигурной формы.
  • Ударные полотна.
  • Наковальня. Может быть небольших размеров. Это необходимый инструмент для выправления вмятин.
  • Машинка для шлифования. Применяется для устранения царапин и сколов, избавления от очагов коррозии и прочих операций подобного типа.
  • Сварочный аппарат. Вполне вероятно, что вам понадобится варить металлические элементы. Использование сварочных аппаратов требует определённого опыта и знаний — учтите это.
  • Домкрат. Это устройство можно найти в комплекте у каждого автолюбителя. Он понадобится для поднятия и поддержки автомобиля как в полевых условиях, так и в мастерской. Существуют разные виды домкратов:

Перечень инструментов может быть длиннее или короче — всё зависит от того, насколько серьёзные виды работ по восстановлению автомобиля вы планируете.

Оборудование для окрашивания автомобилей

В перечень работ кузовного ремонта входят операции по окрашиванию. Очевидно, что для них также понадобится специальное оборудование. Вот краткий список того, что вам может понадобиться в процессе восстановления лакокрасочного покрытия автомобиля:

  • Разбрызгиватель для:
    • краски;
    • грунтования.
  • Краскопульт.
  • Аэрограф.

Набор краскопультов для покраски авмашин

Вам не нужны все 3 категории — будет достаточно и одной. Просто определитесь с оптимальным вариантом. Вам следует знать, что аэрограф предназначен для окрашивания небольших поверхностей и не годится для серьёзных объёмов.

Обязательно будет нужен компрессор — он включается в схему оборудования для нанесения краски.

Неплохо иметь пескоструйный аппарат для очистки и обезжиривания поверхностей, когда вы готовите их для окрашивания. Для работы с этим аппаратом также понадобится компрессор.

Оборудование для работ с пластиковыми деталями

Кузовной ремонт автомобилей может подразумевать и комплекс работ с пластиковыми элементами кузова. В основном это сварка, поскольку пластик — легкоплавкий материал, или операции по удалению дефектов.

Паяльник для ремонта пластиковых деталей машины

Для термоопераций используется в основном следующее оборудование:

  • Паяльники. Достаточно часто возникает необходимость в восстановлении бампера – при этом широко применяются паяльники. Различают две разновидности паяльников:
    • электро;
    • воздушный (по сравнению с электрическим его стоимость гораздо выше).
  • Теплопистолет. Необходим при устранении вмятин небольшого размера. Разогретый пластик становится более гибким, что позволяет придавать ему любую конфигурацию. Раньше для таких целей использовалась газовая горелка, однако она не давала возможности регулировать температуру нагрева.
  • Строительный фен. Его принцип действия полностью аналогичен работе теплового пистолета.

Используемые материалы

Автокосметика и средства ухода за кузовом

Расходные материалы для кузовного ремонта нельзя в прямом смысле классифицировать как инструмент. Однако они необходимы так же, как специальный инструмент и приспособления. Поэтому давайте рассмотрим, что необходимо иметь в мастерской:

  • Чистящие и моющие средства.
  • Обезжиривающую химию.
  • Антистатики (предотвращают налипание пыли на свежеокрашенные узлы).
  • Средства для полирования:
    • абразивные;
    • защитные;
    • универсальные.
  • Материалы для предотвращения возникновения коррозии.
  • Антигравийные материалы.
  • Наждачную бумагу, абразивные круги и др.
  • Сухие чисты тряпки, ветошь.
  • Лакокрасочные материалы, грунтовки, клеи и т. п.
  • Средства индивидуальной защиты: перчатки, очки, маску для сварки и др.

Заключение

Для ремонта кузова машины необходим целый арсенал специальных инструментов и приспособлений. Чем лучше вы оснащены в техническом плане, тем больше у вас шансов на успех в устранении неисправности вашего авто, тем выше качество и меньше времени и энергии вы потратите.

Каждый автолюбитель, стремящийся достигнуть каких-либо высот в ремонте машины, должен очень ответственно отнестись к своему инструментарию — это один из определяющих факторов вашего успеха.

[democracy]

[democracy]

Автор: Высоцкий Александр Петрович

Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность — автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,…

okuzove.ru

Правка и рихтовка кузовов автомобилей

Что такое
правка и рихтовка

Рихтовать
(от нем. richten) – это
технический термин, означающий выпрямлять,
выверять, править.

Рихтование
– придание первоначального вида.

Правка кузова автомобиля,
даже при небольших повреждениях формы
листовых элементов – трудоемкий процесс
и без специального инструмента здесь
не обойтись.

Упругость листовой стали

При изготовлении кузова
легкового автомобиля сваривают множество
деталей из листовой стали. Одни из них,
например панели крыши или дверей, мало
изогнуты, другие, такие как пороги дверей
или лонжероны, имеют гораздо более
сложную конфигурацию. Если рукой нажать
на середину панели крыши, она прогнется
без особо большого усилия, но лишь до
определенной глубины. После прекращения
нажатия произойдет упругое восстановление
первоначальной формы крыши. Ее края,
напротив, деформировать таким способом
не удастся.

Сказанное можно объяснить следующим.

Листовая сталь кузова
сохраняет приданную ей форму благодаря
наличию в ней внутренних напряжений.
До тех пор пока эти напряжения будут
превышать приложенное извне усилие,
всегда будет наблюдаться упругое
восстановление первоначальной формы:
следовательно, материал, в данном случае
панели крыши, обладает упругостью.
Приложение более высокого усилия,
превышающего величину внутренних
напряжений, вызовет необратимую
деформацию материала, и после прекращения
воздействия силы лист сохранит новую
форму.

Впрочем, материал при
этом не разрушится, а новая форма также
будет обладать упругостью. Теперь,
правда, будет не так легко изменить эту
вновь приобретенную форму или вернуть
листу прежнюю конфигурацию, поскольку
внутренние напряжения стали выше. Таким
образом, за счет придания листовой стали
той или иной формы ее жесткость повышается.
Именно по этой причине края панели крыши
невозможно деформировать рукой.
Способность листа деформироваться и
связанное с ней повышение жесткости
имеют допустимые пределы. Если часто
или слишком сильно деформировать
материал, произойдет его разрушение.

Вышеизложенное можно
резюмировать так:

  • листовая
    сталь кузова сохраняет упругость до
    тех пор, пока прилагаемое к ней усилие
    не превысит допустимой величины;

  • листовая
    сталь после превышения предела упругого
    сопротивления начинает деформироваться
    пластично;

  • любое
    пластическое деформирование приводит
    к увеличению жесткости листа и
    возникновению в нем дополнительных
    внутренних напряжений;

  • часто
    повторяемое пластическое деформирование
    приводит к разрушению материала.

Оборудование, оснастка и инструмен­ты
для правки кузовов в зависимости от
характера воздействия на поврежденное
место делят на следующие виды:

  • оборудование для правки деформированных
    участков кузо­ва силовым воздействием;

  • ручные инструменты, предназначенные
    для фор­мообразования (рихтовки)
    листового ме­талла и выравнивания
    поверхности, а так­же обеспечения
    высоких механических свойств обработанной
    поверхности удар­ным воздействием.

Оборудование для правки силовым методом

К оборудо­ванию для правки деформированных
уча­стков кузовов силовым воздействием
от­носят винтовые и гидравлические
устрой­ства, а также универсальные
стенды и ус­тройства для правки и
контроля.

Винтовые и гидравлические устройст­ва
обеспечивают восстановление геомет­рических
параметров кузовов по проемам.

Рис.
1. Винтовое приспособление

Винтовое приспособление (Рис. 1,а) для
правки различных деформаций в ку­зовах
на базе домкрата состоит из силово­го
устройства 1, переработанного так, что
усилие правки передается на подвижной
упор через коническую пару. Неподвиж­ная
втулка является направляющей, через
которую насадки 4 – 6 передают усилия
правки на деформированный участок.
Концевая упорная насадка 3 имеет форму,
позволяющую быстро и надежно устанав­ливать
силовое устройство в деформиро­ванном
месте кузова. Набор насадок по­зволяет
собрать силовое устройство необ­ходимой
длины и обеспечива­ющее рабочий ход
до 290 мм. Двусторонний крюк и набор
цепных за­хватов создают усилия
растяжения – сжатия до 10 кН.

Комплект винтовых растяжек предназначен
для устранения переко­сов проемов
кузова и правки различных деформаций
(Рис. 2). В комплект входят: винтовая
растяжка 1, являющаяся силовым устрой­ством,
шарнирные упоры 2, набор удлинителей 3,
цилиндрический упор 4, переход­ник 5,
сферический упор 6, опорная пята 7,
струбцина 8, проставка 9 и угловые
пе­реходники 10.

Рис.
2. Винтовая растяжка

Набор удлинителей и проставок раз­личной
длины позволяет собрать силовое
устройство необходимого размера. Вра­щая
винт, имеющий рабочий ход до 140 мм,
выполняют правку поврежденных элементов
кузова. Максимальное усилие, развиваемое
винтом, составляет 15 кН.

Оснастка для правки по­врежденных
участков кузова состоит из гидравлического
устройства и набора при­способлений
(Рис. 3). Гидравлическое устройство
включает в себя ручной плунжерный
на­сос, силовой цилиндр и шланг высокого
давления.

При выполнении работ силовой ци­линдр
соединяют с инструментом, соот­ветствующим
характеру и расположению устраняемого
повреждения, и устанавли­вают в распор
между поврежденными эле­ментами
кузова и местом опоры. Усилие на штоке
гидроцилиндра обеспечивается до 70 кН
при максимальном давлении ра­бочей
жидкости 60 000 кПа и наибольшем усилии
на рукоятке гидронасоса 0,4 кН.

В местах, где домкрат разместить нельзя,
пользуются гидрораспорным приспособлением.

Рис.
3. Гидросиловой инструмент: 1 — насос в
сборе; 2 — шланг с наконечниками; 3 — силовой
цилиндр; 4, 5, 6 и 7 — удлинители; 8 — ниппель
75 мм; 9 и 10 — муфты; 11 — наконечник рифленый;
12 — наконечник клиновой; 13, 14 и 15 —
наконечники резиновые; 16 — разжимное
приспособление; 17 — упор шарнирный в
сборе; 18 — упор прямой; 19 — выдавливатель;
25 — держатель; 21 и 22 — подкладки; 23 — вороток;
24 — палец шестигранный

Универсальные стенды и устройства для
правки и контроля обеспечивают уст­ранение
перекосов, скручиваний и изги­бов
методами силовой правки, а также контроль
основных геометрических пара­метров
кузовов.

Устройство для правки (Рис. 4) состоит
из основной балки 7 прямоугольного
сечения, на одном из концов которой
шарнирно закреплен качающийся рычаг.

Устройство имеет длину 3000 мм,
шири­ну 635 мм, высоту 1500 мм и
массу 185 кг. Легкость перемещения
устройства и уста­новки под аварийный
автомобиль обеспе­чивают колеса 5 и
8 (одно неповоротное диаметром 170 мм и
два поворотных диа­метром 190 мм),
закрепленные на основ­ной балке на
кронштейнах.

Устройство работает по векторному
принципу приложения сил. Для правки
кузова необходимо: выставить аварийный
кузов на козлы-подставки; закрепить
си­ловую поперечину 4 в нужном месте
за ребра жесткости порогов кузова;
устано­вить устройство под кузов
автомобиля в направлении полученного
удара; опереть упором 3 в силовую
поперечину 4; править деформированные
элементы кузова с использованием цепных
строп 10 – 12 и за­жимных приспособлений
13 – 16.

Рис.
4. Устройство для правки кузова

В зависимости от характера работ упор
3, закрепленный на кронштейне 6, можно
устанавливать на основной балке на
раз­личной длине. На Рис. 5  показаны
ва­рианты закрепления устройства на
авто­мобиле, приемы фиксации зажимных
и расчалочных приспособлений, приемы
правки деформированных участков ку­зова.

Устройство имеет следующие досто­инства:
универсальность применения для правки
кузовов различных марок легко­вых
автомобилей; возможность приложе­ния
ратягивающей силы в сторону, проти­воположную
силе, вызвавшей поврежде­ние в любом
из направлений в пределах 360°; небольшие
габаритные размеры и отсутствие
необходимости закрепления за специальным
рабочим местом; возмож­ность выполнения
процесса по транспор­тировке устройства,
его крепления к авто­мобилю, переналадке
и правке деформи­рованных элементов
кузова одним рабо­чим. Конструктивная
простота и применение металлопроката
позволяет изготовить устройство в
условиях неболь­ших мастерских.

Рис.
5. Способ закрепления кузова и принцип
работы устройства для правки

studfiles.net

Вытягивание кузова автомобиля

Здрав­ствуй­те доро­гие чита­те­ли бло­га kuzov.info!

Эта ста­тья будет инте­рес­на нович­кам в кузов­ном ремон­те, инте­ре­су­ю­щим­ся про­цес­сом вытя­ги­ва­ния кузо­ва авто­мо­би­ля после ава­рии.

Мы рас­смот­рим неко­то­рые момен­ты, извест­ные для про­фес­си­о­на­лов, но непо­нят­ные для нович­ков.

Итак, перед ремон­том повре­ждён­но­го кузо­ва авто­мо­би­ля, важ­но вни­ма­тель­но осмот­реть и понять логи­ку повре­жде­ний. Что и куда сме­сти­лось, что мож­но отре­мон­ти­ро­вать, а что нуж­но менять. Нуж­но опре­де­лить, изме­не­ны ли гео­мет­ри­че­ские пара­мет­ры кузо­ва. При уда­ре в перед­нюю или в зад­нюю часть авто­мо­би­ля, могут быть повре­жде­ны соот­вет­ствен­но перед­ние или зад­ние лон­же­ро­ны. При боко­вых уда­рах может сме­стить­ся боко­вая стой­ка кузо­ва, а так­же порог и пол. Пол­ная кар­ти­на будет вид­на, после раз­бо­ра кузо­ва, сня­тия повре­ждён­ных пане­лей, ради­а­то­ров, фар и пр.

Ремонт начи­на­ет­ся с поста­нов­ки «на место» всех сило­вых эле­мен­тов, вли­я­ю­щих на гео­мет­ри­че­ские пара­мет­ры кузо­ва. Даже если какие-то из сило­вых эле­мен­тов тре­бу­ют заме­ны, их, всё рав­но, нуж­но вытя­нуть и, насколь­ко воз­мож­но, вер­нуть «гео­мет­рию» кузо­ва до нуж­ных раз­ме­ров. Это вер­нёт точ­ки креп­ле­ний эле­мен­тов, тре­бу­ю­щих заме­ны на свои места.

Измерение «геометрии» кузова

Для пони­ма­ния того, куда и насколь­ко сме­сти­лись сило­вые эле­мен­ты кузо­ва, для изме­ре­ния гео­мет­ри­че­ских пара­мет­ров при­ме­ня­ют­ся раз­лич­ные изме­ри­тель­ные систе­мы.

Чаще все­го, в усло­ви­ях гараж­ных мастер­ских и неболь­ших авто­сер­ви­сах при­ме­ня­ют линей­ки для изме­ре­ния гео­мет­рии кузо­ва, а так­же про­стые рулет­ки.

Рулет­кой не все­гда удоб­но поль­зо­вать­ся, так как на пути двух точек, меж­ду кото­ры­ми нуж­но изме­рить рас­сто­я­ние, могут быть раз­лич­ные пре­гра­ды (осо­бен­но в мотор­ном отсе­ке). Изме­ри­тель­ная линей­ка поз­во­ля­ет сде­лать заме­ры доста­точ­но лег­ко (см. ста­тью о изме­ре­нии гео­мет­рии кузо­ва).

Важ­но про­ве­рить диа­го­на­ли чашек амор­ти­за­то­ров и мест креп­ле­ния под­вес­ки к кузо­ву. Эти пара­мет­ры вли­я­ют на выстав­ле­ние раз­ва­ла-схож­де­ния колёс.

Стапель для вытягивания кузова автомобиля

Для того что­бы вытя­ги­вать сило­вые эле­мен­ты кузо­ва, а так­же, в целом, про­из­во­дить вытя­ги­ва­ю­щие опе­ра­ции, кузов­щи­ки при­ме­ня­ют ста­пель. Ста­пель пред­на­зна­чен для жёст­ко­го креп­ле­ния кузо­ва и после­ду­ю­ще­го вытя­ги­ва­ния его повре­ждён­ных эле­мен­тов. Креп­ле­ние обыч­но про­из­во­дит­ся за отбор­тов­ки поро­гов. Это нуж­но, что­бы авто­мо­биль не дви­гал­ся вме­сте с вытя­ги­ва­е­мым эле­мен­том.

Мно­гие гараж­ные масте­ра кузов­но­го ремон­та обхо­дят­ся без при­ме­не­ния ста­пе­ля. Для это­го в гара­жах исполь­зу­ют забе­то­ни­ро­ван­ные пет­ли, кото­рые рас­по­ла­га­ют­ся по пери­мет­ру гараж­но­го пола. Они слу­жат как для вытя­ги­ва­ния кузо­ва (к ним цеп­ля­ет­ся лебёд­ка или гид­рав­ли­че­ская стяж­ка), так и для фик­са­ции авто­мо­би­ля цепя­ми с обрат­ной  сто­ро­ны вытя­ги­ва­ю­ще­го уси­лия. Если вытя­ги­ва­ет­ся перед, то при­вя­зы­ва­ет­ся цепя­ми к пет­лям зад авто­мо­би­ля, если вытя­ги­ва­ет­ся зад, то при­вя­зы­ва­ет­ся, соот­вет­ствен­но, перед­няя часть. Так­же, исполь­зу­ют упо­ры, при при­ме­не­нии боко­во­го вытя­ги­ва­ю­ще­го уси­лия.

Чаще, всё же, при­ме­ня­ет­ся ста­пель. Гараж­ные масте­ра кузов­но­го ремон­та при­об­ре­та­ют ста­пе­ли, при­год­ные для при­ме­не­ния в неболь­ших мастер­ских, а так­же копи­ру­ют и изго­тав­ли­ва­ют кон­струк­ции завод­ских ста­пе­лей, а так­же соби­ра­ют само­дель­ные ста­пе­ли, при­ду­ман­ные само­сто­я­тель­но. В круп­ных авто­сер­ви­сах при­ме­ня­ют­ся ста­пе­ли плат­фор­мен­но­го типа.

Правила вытягивания кузова автомобиля

  • Прин­цип вытя­ги­ва­ния повре­ждён­но­го эле­мен­та в том, что­бы при­ло­жить уси­лие в направ­ле­нии, про­ти­во­по­лож­ном силе уда­ра при ава­рии.
  • В про­цес­се вытя­ги­ва­ния необ­хо­ди­мо про­сту­ки­вать склад­ки на метал­ле, обра­зо­ван­ные при дефор­ма­ции. Реа­ли­зу­ет­ся это сле­ду­ю­щим обра­зом: вытя­ги­ва­ю­щее уси­лие вырав­ни­ва­ет эле­мент и потом про­цесс как бы при­оста­нав­ли­ва­ет­ся, после про­сту­ки­ва­ния, вытя­ги­ва­ние воз­об­нов­ля­ет­ся, и склад­ка метал­ла раз­рав­ни­ва­ет­ся.
  • Суще­ству­ет такое поня­тие, как «пере­тяж­ка». Смысл в том, что­бы пере­тя­нуть повре­ждён­ный эле­мент немно­го боль­ше, чем нуж­но, так как он всё рав­но немно­го вер­нёт­ся.
  • Отштам­по­ван­ный металл, мож­но ска­зать, име­ет «память». То есть, все дефор­ми­ро­ван­ные дета­ли кузо­ва нахо­дят­ся в напря­же­нии. Зада­ча кузов­щи­ка сни­мать эти напря­же­ния, вырав­ни­вая повре­ждён­ные эле­мен­ты и «помо­гать» метал­лу вер­нуть­ся в исход­ное состо­я­ние.
  • Ино­гда, при вытя­ги­ва­нии сило­вых эле­мен­тов кузо­ва, при­ме­ня­ют нагрев . Это помо­га­ет вытя­нуть непо­дат­ли­вые участ­ки. Не реко­мен­ду­ет­ся делать на высо­ко­проч­ной ста­ли сило­вых эле­мен­тов, так как это зна­чи­тель­но её ослаб­ля­ет.
  • Так­же, ино­гда, при­хо­дит­ся делать над­ре­зы, что­бы осла­бить непо­дат­ли­вые склад­ка.

Так­же може­те про­чи­тать ста­тью о вырав­ни­ва­нии кузо­ва авто­мо­би­ля, где подроб­но рас­смат­ри­ва­ют­ся тех­но­ло­гии ремон­та кузо­ва.

Гидравлическая растяжка

Гид­рав­ли­че­ская рас­тяж­ка при­ме­ня­ет­ся в кузов­ном ремон­те для вытя­ги­ва­ния мето­дом выдав­ли­ва­ния. Суще­ству­ют раз­лич­ные гид­рав­ли­че­ские рас­тяж­ки, даю­щие раз­лич­ное уси­лие от 4‑х тонн и выше. При­ме­ром при­ме­не­ния это­го при­спо­соб­ле­ния мож­но назвать вытя­ги­ва­ние боко­вых сто­ек кузо­ва, выдав­ли­ва­ни­ем изнут­ри сало­на. Мож­но выправ­лять сме­щён­ные в сто­ро­ну лон­же­ро­ны. А так­же, выправ­ле­ние дефор­ми­ро­ван­ных двер­ных про­ёмов и про­ёмов лобо­во­го и зад­не­го стё­кол. Обыч­но масте­ра-кузов­щи­ки при­об­ре­та­ют набор, вклю­ча­ю­щий в себя несколь­ко видов удли­ни­те­лей раз­ной дли­ны, насад­ки, саму рас­тяж­ку и гид­рав­ли­че­ский насос, но мож­но купить каж­дый эле­мент отдель­но.

Гидравлическая стяжка

Гид­рав­ли­че­ская стяж­ка дей­ству­ет как преды­ду­щий девайс, но наобо­рот, стя­ги­ва­ет. Может при­ме­нять­ся для вытя­ги­ва­ния, как аль­тер­на­ти­ва лебёд­ки.

Кузовные захваты

Для непо­сред­ствен­но­го креп­ле­ния цепи от вытя­ги­ва­ю­ще­го устрой­ства (лебёд­ки или стяж­ки) к повре­ждён­но­му эле­мен­ту при­ме­ня­ют­ся раз­лич­ные кузов­ные захва­ты.

Ино­гда при­ва­ри­ва­ют метал­ли­че­ские пет­ли и пла­сти­ны с пет­ля­ми в местах, где невоз­мож­но при­ме­нить кузов­ной захват, либо при отсут­ствии спе­ци­аль­ных захва­тов.

Неко­то­рые совре­мен­ные кузов­ные захва­ты име­ют само­за­жим­ную кон­струк­цию. При добав­ле­нии вытя­ги­ва­ю­ще­го уси­лия, захват сжи­ма­ет­ся силь­нее, что предот­вра­ща­ет его выскаль­зы­ва­ние.

Вытягивание чашек амортизаторов

Как было ска­за­но выше, при изме­ре­нии «гео­мет­рии» кузо­ва важ­но про­ве­рить рас­по­ло­же­ние чашек амор­ти­за­то­ров. Изме­ря­ют­ся диа­го­на­ли отрез­ков от цен­тров верх­них бол­тов креп­ле­ния сто­ек к бол­там креп­ле­ния крон­штей­нов капо­та к кузо­ву. Так­же, про­ве­ря­ют­ся диа­го­на­ли рас­сто­я­ний меж­ду цен­тра­ми бол­тов обе­их чашек кузо­ва.

При сме­ще­нии чашек амор­ти­за­то­ров при­ме­ня­ет­ся спе­ци­аль­ное при­спо­соб­ле­ние. Оно поз­во­ля­ет вытя­ги­вать чаш­ку в любом направ­ле­нии.

Зазоры

После вытя­ги­ва­ния всех сило­вых эле­мен­тов и заме­ны повре­ждён­ных дета­лей кузо­ва, не под­ле­жа­щих вос­ста­нов­ле­нию, при­ме­ря­ют­ся лице­вые пане­ли кузо­ва. Если все сило­вые эле­мен­ты вытя­ну­ты пра­виль­но и все места креп­ле­ний вста­ли на свои места, то все зазо­ры лице­вых пане­лей кузо­ва долж­ны быть ров­ны­ми и оди­на­ко­вы­ми с обе­их сто­рон авто­мо­би­ля.

Все две­ри, капот и крыш­ка багаж­ни­ка долж­ны закры­вать­ся без зна­чи­тель­ных уси­лий и не заде­вать за сосед­ние пане­ли кузо­ва. О том как отре­гу­ли­ро­вать зазо­ры на авто­мо­би­ле може­те про­чи­тать здесь.

Нерав­но­мер­ность зазо­ров может пока­зать, что и куда недо­тя­ну­то или пере­тя­ну­то. Зазо­ры, таким обра­зом, дают инфор­ма­цию о том, пра­виль­но ли вытя­нут кузов.

Под­во­дя итог мож­но ска­зать, что при нали­чии необ­хо­ди­мых, не самых доро­го­сто­я­щих инстру­мен­тов и устройств, а так­же зна­ний и опы­та мож­но вытя­ги­вать слож­ные повре­жде­ния кузо­ва авто­мо­би­ля даже в усло­ви­ях гараж­ной мастер­ской. Опыт, конеч­но же, име­ет нема­ло­важ­ное зна­че­ние. При недо­ста­точ­ном опы­те луч­ше начи­нать вытя­ги­вать ава­рий­ные кузо­ва, име­ю­щие неболь­шие сме­ще­ния сило­вых эле­мен­тов.

Не менее высо­ко­го мастер­ства тре­бу­ет рих­то­ва­ние повре­ждён­ных пане­лей кузо­ва. Овла­дев базо­вы­ми при­ё­ма­ми рих­то­ва­ния, мож­но выправ­лять доста­точ­но слож­ные повре­жде­ния. О спо­со­бе рих­то­ва­ния вмя­тин при помо­щи рих­то­воч­но­го молот­ка, под­держ­ки и кузов­ной гла­дил­ки читай­те в дру­гой ста­тье.

Поде­лить­ся “Вытя­ги­ва­ние кузо­ва авто­мо­би­ля”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info
