Раздаток – Раздаточная коробка — Википедия

Содержание

Раздаточная коробка — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 22 августа 2014; проверки требуют 49 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 22 августа 2014; проверки требуют 49 правок.

Разда́точная коробка (тж раздатка) — элемент трансмиссии полноприводных автомобилей повышенной проходимости с ДВС, основной функцией которого является управляемая водителем разнорежимная раздача мощности от двигателя между осями. По конструкции всегда представляет собой отдельный агрегат, в корпусе (картере) которого по умолчанию находятся два последовательно расположенных устройства: демультипликатор для расширения силового диапазона трансмиссии и некий разветвитель одного потока мощности на два, принцип работы которого определяет тип полного привода (см.ниже). Обязательной принадлежностью раздаточной коробки является механизм управления, посредством которого сам водитель выбирает тот или иной режим работы, и в случае если механизмов ручного управления нет, то такой агрегат раздаточной коробкой обычно не называется.

Раздаточная коробка автомобиля Jeep:
демультипликатор — планетарный;
полный привод — подключаемый;
передача мощности — цепью;
вилка белого цвета переключает режимы работы демультипликатора
вилка чёрного цвета подключает вторую ведущую ось Цепь Морзе в раздаточной коробке BorgWarner 4406 автомобиля Ford Expedition 5.4 литра. Диаграмма включения РК Трансмиссия автомобиля ЗИЛ-157, от раздаточной коробки отходит три карданных вала

Раздаточная коробка (далее — РК) всегда есть отдельный агрегат, работоспособность которого никак не связана с работоспособностью коробки передач (далее — КП), а монтаж/демонтаж возможен отдельно от неё. РК может быть соединена с КП карданным валом или же пристыкована к заднему концу КП. Корпус (картер) РК обычно выполнен из силумина или прочих алюминиевых сплавов. По умолчанию в РК имеется одна точка входа мощности (от КП) и две точки выхода (к обеим ведущим осям). Конструктивно обычно это валы с фланцами (так называемые хвостовики) для подсоединения карданных валов. РК всегда имеет как минимум две параллельные оси вращения своих ведущего и ведомых валов, при этом возможны два варианта распределения: ось ведущего вала совпадает с осью ведомого и ось второго ведомого вала отдельно; оси ведомых валов совпадают и ось ведущего вала отдельно. Принципиально выбор того или иного варианта на что не влияет и определяются лишь компоновочными соображениями.

Демультипликатор в РК может быть выполнен как в виде двухрядной простой зубчатой передачи на цилиндрических шестернях, так и в виде планетарной передачи. В обеих случаях демультипликатор имеет два режима: прямую передачу и понижающую передачу. Также возможен режим нейтрали, но он не обязателен. Переключение между режимами обычно выполнено посредством зубчатой механической муфты.

За разветвление потока могут отвечать следующие устройства:

  • Механическая зубчатая муфта, жёстко подключающая привод вспомогательной ведущей оси к приводу основной ведущей оси — это система подключаемого полного привода.
  • Межосевой дифференциал с механической блокировкой, раскладывающий мощность между осями постоянно и на всех режимах движения — это система постоянного полного привода.
  • Зубчатые передачи или цепная передача с общим передаточным отношением в единицу для передачи мощности с оси ведущего вала на ось карданного вала/валов привода колёс.

Механизм выбора режимов работы может быть реализован разнопланово: как наподобие системы переключения передач на механических КП, так и посредством индивидуальных актуаторов, соленоидов, шаговых электромоторов, гидравлических цилиндров.

Для системы подключаемого полного привода предусмотрены три последовательно включаеммых режима:

  1. 2H — привод на одну постоянно ведущую ось.
  2. 4H — привод на обе ведущих оси.
  3. 4L — привод на обе ведущих оси на понижающей передаче.

Переключение между режимами 2H и 4H обычно может быть выполнено на ходу в случае отсутствия пробуксовки ведущей оси. Переключение между режимами 4H и 4L обычно не может быть выполнено на ходу ввиду отсутствия механизмов синхронизации в демультипликаторе.

Для системы постоянного полного привода предусмотрены следующие режимы:

  1. 4H AWD — полный привод без включённой блокировки дифференциала на прямой передаче.
  2. 4H Lock — полный привод с включённой блокировкой дифференциала на прямой передаче.
  3. 4L Lock — полный привод с включённой блокировкой дифференциала на понижающей передаче.

Переключение между режимами 4H AWD и 4H Lock в общем случае производится на стоящем автомобиле без какой-либо пробуксовки колёс, но в некоторых системах возможно на ходу.

В обеих случаях — и подключаемого и постоянного полного привода — переключение между режимами стараются делать одним одноходовым рычагом, но на машинах относительно простых конструкций переключение режимов может быть организовано посредством двух рычагов, один из которых отвечает за режим раздачи мощности, а второй за режим демультипликатора. Привод может быть как прямой, так и посредством неких сервоприводов. Также, в обеих случаях возможен режим нейтрали (N), которая обычно располагается между прямым и понижающим режимами демультипликатора

Нестандартные раздаточные коробки[править | править код]

Это РК с одновременным приводом на три оси (пример — ЗИЛ-157).
Это РК системы полного привода по требованию, в которых за подключение вспомогательной ведущей оси отвечают некие автоматически срабатывающие муфты. На современных паркетных внедорожниках РК в своём каноническом виде отсутствует: здесь нет демультипликатора, а муфта привода вспомогательной ведущей оси обычно не предполагает сколь-либо длительную работу в заблокированном состоянии. Вместо РК на машинах этого типа обычно установлена так называемая коробка отбора мощности.

Это РК систем многорежимного полного привода, допускающие более чем три режима движения: движение на одной оси, движение на обеих осях через дифференциал, движение на жёстко соединённых осях, движение на понижающей передаче демультипликатора.

Классификация РК по способу подключения ведущих осей (на примере автомобилей марки Jeep)[править | править код]

  • Жёсткое выборочное подключение, есть полный привод для всех типов дорог - Full time. Пользователь самостоятельно выбирает требуемый тип привода и ряд передач - прямой или пониженный. Поэтому такой класс раздаточных коробок получил у автомобилей Jeep собственное название Selec-Trac. Часто такой тип привода оснащается дополнительными передачами, имеющими в себе дополнительные свойства, например, блокировку межосевого дифференциала или включение пониженного ряда передач. Подобный тип привода был массово воплощён в 1987 году на автомобилях Jeep Cherokee путём использования раздаточной коробки New Process Gear model 242. Данная раздаточная коробка имеет систему полного привода Full time - т.е., позволяет перемещаться неограниченно долго как в заднеприводном варианте, так и в полноприводном при выборе соответствующей передачи. Их у этой раздаточной коробки (NPG-242) пять:
    2WD
    (задний привод, для дорог с твёрдым покрытием или грунтовок), 4WD part time (полный привод с заблокированным межосевым дифференциалом, для бездорожья), 4WD full time (полный привод с разблокированным дифференциалом, для дорог с твёрдым покрытием или грунтовок), N (нейтраль, для буксировки или выполнения сервисного обслуживания), 4WD Low (полный привод с заблокированным дифференциалом и включённым пониженным рядом 2.72:1, для тяжёлого бездорожья). У компании Mitsubishi есть схожие раздаточные коробки, и их тип привода называется похожим словом SuperSelect.
  • Жёсткое выборочное подключение, полный привод только для бездорожья - Part time. Один из первых типов подключаемого полного привода, получивший большое распространение. На автомобилях Jeep имеет собственное название
    Command-Trac
    . Пользователь так же самостоятельно выбирает требуемый тип привода в зависимости от дорожной обстановки, однако ввиду отсутствия в конструкции таких раздаток межосевого дифференциала или выполняющего его функции иной детали (например, вискомуфты) при включении полного привода оси жёстко связаны между собой, и крутящий момент передаётся на перед и зад постоянно в одинаковых пропорциях вне зависимости от поведения автомобиля. Это влечёт за собой то, что угловые скорости осей будут одинаковыми даже в то время, когда они должны быть разными, например, в поворотах. Поэтому, стремясь преодолеть сопротивление трения шин об поверхность, будет интенсивнее изнашиваться вся трансмиссия. Пример такой раздаточной коробки на автомобилях Jeep Cherokee, Wrangler и Grand Cherokee (первое поколение) - New Process model 231. Имеет четыре режима, основной - задний привод для всех типов поверхности. Режимы по порядку: 2WD (задний привод), 4WD Part time (полный привод с заблокированным межосевым дифференциалом, для бездорожья), N (нейтраль, для буксировки или выполнения сервисного обслуживания),
    4WD Low
    (полный привод с заблокированным дифференциалом и включённым пониженным рядом 2.72:1, для тяжёлого бездорожья)
  • Постоянный полный привод системы Full-time. Как и в первом пункте, это название лишь указывает на то, что в диапазоне передач есть полный привод, который можно использовать постоянно и на всех типах поверхности. Однако в данном случае упор нужно сделать на том, что привод теперь не отключаемый, т.е. выбора между задним и полным теперь нет. На автомобилях Jeep этот привод получил собственное название Quadra-Trac. Характерный пример - раздаточная коробка New Venture model 249 для Grand Cherokee первого поколения, которая устанавливалась на данный автомобиль с 1993 по начало 1996 года. Пользователь вручную мог выбрать лишь между постоянным полным приводом (4WD full time), нейтралью (N) и полным приводом с заблокированным межосевым дифференциалом с включением понижающего ряда 2.72:1 (4WD Low). Крутящий момент передаётся постоянно на обе оси в процентном соотношении 48:52 между передом и задом соответственно.
  • Монопривод с подключением полного в случае проскальзывания ведущей оси - система On Demand («в ожидании»). На полноразмерных внедорожниках Grand Cherokee появился в 1996 году после модернизации раздаточной коробки NV-249 до NV-249OD. Теперь автомобиль стал обладать классическим для американских машин задним приводом с подключением передней оси в случае проскальзывания задней. Этот механизм можно реализовать различными способами. Конкретно на этой раздатке убрали межосевой дифференциал, его роль стала выполнять вискомуфта с полиметилсилоксановым наполнителем повышенной вязкости (силикон вязкостью ок. 60 000 единиц). Карданные валы разных осей приводят во вращение внутреннюю и внешнюю части вискомуфты. При постоянной скорости движения машины угловые скорости карданных валов также одинаковы, соответственно, нет и разницы в скоростях вращения частей вискомуфты. Но как только задний кардан начинает вращаться быстрее по причине проскальзывания задних колёс, то возникает разница угловых скоростей карданов, и соответственно - внешней и внутренней частей вискомуфты. Силиконовая жидкость внутри вискомуфты работает по принципу варёного яйца - т.е. при нагревании не разжижается, а наоборот спекается, и схватывает воедино внешнюю и внутреннюю часть муфты. Таким образом подхватывает вращение и передний кардан, автомобиль становится полноприводным, пока снова скорости карданов не уравняются, силикон не остынет и не станет опять жидким. По схожему принципу работают многие другие современные системы автоматически подключаемого через вискомуфту полного привода. В 1999 году, с выходом второго поколения Grand Cherokee, началось использование раздаточной коробки NV-247, тоже системы On Demand. Отличие от предшественницы заключалось в том, что теперь вместо вискомуфты карданные валы приводили в движение разные части героторной муфты, которая при возникновении разницы скоростей на осях начинала работать как насос, и накачивала масло, наполняющее раздаточную коробку, внутрь себя. С началом блокировки этой муфты начинал вращаться и передний карданный вал.

На мировом рынке раздаточных коробок представлены как производители готовых машин, так и автозапчастей. На российском рынке это могут быть малоизвестные узкоспециальные заводы, а также весьма известные предприятия, как, например, ЗМЗ или ЯМЗ. В США это, как правило, производители запчастей, такие как Eaton, Dana, Avrin Meritor, New Venture Gear/New Process Gear, BorgWarner и другие. Производители ходовых частей автомобиля на рынке Германии и др. государств Евросоюза — это компания ZF, а также другие производители как запчастей так и готовых автомобилей. На рынке стран востока это чаще всего производители готовых автомобилей, а также некоторые OEM-поставщики, не всегда имеющие собственные бренды.

Основные неисправности раздаточных коробок[править | править код]

  • Течь масла. Может быть как сквозь сальники, так и по стыкам корпуса. В случае с сальниками следует не только заменить их, но и проверить целостность посадочных мест под сальники - на них могут быть каверны либо трещины, сквозь которые также может уходить масло, даже если сальник будет исправен. Следует также проинспектировать поверхности, которые облегает губа сальника - если на ней будет выработка или борозды, то новый сальник также придёт в негодность. Люфт подшипников, валов или фланцев также приводит к тому, что губа сальника деформируется и становится неспособной удерживать герметичность. В случае, если течь проходит по стыкам корпуса, раздаточную коробку нужно разобрать вплоть до места течи, стыки зачистить, обезжирить, а затем нанести качественный герметик, пользуясь инструкцией по его применению.
  • Ось сателлита раздаточной коробки NV-242 протёрта абразивомГул, рокот подшипников. Определяется в процессе эксплуатации и при прослушивании отдельных узлов в процессе диагностики автомобиля на станциях тех.обслуживания. Проявляется в движении постоянным воем, могут быть звуки частых лёгких ударов. Изношенные подшипники следует заменить.
  • Результат воздействия абразива на зубья сателлита межосевого дифференциала раздаточной коробки NV-242. Видны раковины и задиры на рабочей поверхности, которая должна быть абсолютно гладкой.Растяжение цепи, передающей крутящий момент. Типичные раздаточные коробки имеют прямой вал от коробки передач до заднего кардана, а примерно посередине вала при помощи цепи Морзе крутящий момент передаётся на параллельны вал, ведущий на передний кардан. Растянутая цепь выдаёт себя проскальзыванием относительно зубьев шестерён, на которых она сидит. Лучше всего это можно понять, вывернув до упора колёса в любую сторону и резко тронувшись с места. Звонкий треск из раздаточной коробки даст понять, что цепь растянута. В самых запущенных случаях цепь провисает настолько, что стачивает зубья шестерён, а также начинает протирать корпус раздаточной коробки.
  • Износ межосевого дифференциала. Дифференциал представляет собой планетарную передачу, наибольшую нагрузку в которой испытывают сателлиты. Их поверхности постоянно подвергаются трению, а некачественная смазка или её отсутствие, твёрдые инородные частицы вроде песка или металлических крошек убивают дифференциал за несколько десятков километров пробега. Для улавливания стального абразива в раздаточных коробках используют магнитный вкладыш, который обычно находится на дне раздаточной коробки, возле маслозаборной трубки.
  • Остатки медной оплётки электромагнитной муфты включения полного привода в раздаточной коробке автомобиля Ford Explorer.Износ электромагнитного сцепления подключения полного привода. Некоторые раздаточные коробки для удобства пользователя оснащены электромагнитом, который при включении питания сцепляет разомкнутую цепь передачи крутящего момента, и появляется полный привод. Медная оплётка электромагнитов чувствительна к резким нагрузкам, что нередко приводит к выходу из строя механизма подключения полного привода.
  • Износ вискомуфты. Выдаёт себя потерей управляемости в поворотах, неустойчивым прохождением неровностей, «козлением», низкочастотными скрипами в трансмиссии, в тяжёлых случаях самым очевидным становится неравномерный износ покрышек. При снятии одного из карданных валов (если есть такая возможность) симптомы полностью пропадают. Изношенную вискомуфту следует отремонтировать или заменить.

ru.wikipedia.org

Раздатка. Раздаточная коробка. Что это такое и как работает раздаточная коробка

Раздаточная коробка или как её называют в народе раздатка широко и давно известный автомобильный агрегат, при помощи которого появляется возможность распределить крутящий момент полученный от двигателя (и пройденный через коробку передач. В этой статье мы рассмотрим основные виды раздаточных коробок и их принцип работы.

Раздатка. Общий вид

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название - раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

Опрос: Знаешь ли ты что такое раздоаточная коробка? (Кол-во голосов: 173)

Знаю от и до

Пока не знаю, зашел почитать

Не до конца знаю что это такое

Вообще не знаю

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

  1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
  2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
  3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Устройство раздаточной коробки. Конструкция.

Раздатка. Раздаточная коробка

Обычно раздаточная коробка крепится на лонжеронах автомобиля с помощью кронштейнов с подушками (буферами) функцией которых является гашение вибрационных нагрузок, но на разных автомобилях схема расположения раздатки может иметь разные варианты установок.

Раздатка в зависимости от модели может иметь разное устройство, но так как принцип работы раздаточной коробки вне зависимости от модели практически одинаков, то и её устройство имеет общие основные элементы:

  • ведущий вал
  • механизм для блокировки межосевого дифференциала
  • цепная или зубчатая передача для передачи крутящего момента на приводной вал передней оси
  • межосевой дифференциал
  • вал привода задней оси
  • понижающая передача
  • приводной вал передней оси.

Все данные элементы постоянно смазываются при помощи трансмиссионного масла, которое находится в корпусе раздаточной коробки, тем самым обеспечивая смазку всех внутренних элементов.

Виды раздаточных коробок

Среди массы модификаций, можно выделить основные типы раздаточных коробок:

1. По расположению валов привода ведущих мостов

  • с соосными валами (приводящий вал с коробки передач соосен с валом привода заднего моста). Этот тип широко распространен благодаря своей незамысловатой конструкции.
  • с несоосными валами (приводящий вал КПП не соосен с валом привода заднего моста). Данный вид отличается высоким КПД, компактными габаритами и с точки зрения акустических параметров (не самые маловажные параметры) выглядит гораздо привлекательнее своих собратьев.

2. По приводу ведущих мостов

  • с механизмом блокирования привода ведущих мостов. Этот тип позволяет использовать максимально тяговую силу автомобиля без пробуксовки колес. Но у данного вида есть некоторые минусы – это повышение потребляемого автомобилем топлива, повышение износа шин и увеличение нагрузки на элементы трансмиссии.
  • с дифференциальным приводом. Данный тип коробок отличается наличием межосевого дифференциала, который дает возможность вращать ведущие валы с разными скоростями. Из минусов – понижение проходимости автомобиля. Для увеличения тяговых характеристик межосевые дифференциалы изготавливаются с элементом принудительной блокировки.

3. По числу передач различают -одно, -двух и трехступенчатые коробки. Большей популярностью раздаточные коробки с двухступенчатой передачей.

Режимы работы раздаточной коробки.

Режим работы раздаточной коробки в зависимости от конструктивных особенностей может подразделяться на несколько видов:

  • межосевой дифференциал заблокирован и оба ведущих моста работают
  • дифференциал автоматически заблокирован и оба ведущих моста в работе
  • оба ведущих моста получают крутящий момент (как у автомобиля Нива)
  • работает только задний мост
  • оба моста в работе на понижающей передаче, дифференциал заблокирован. В данном режиме у автомобиля самая высокая проходимость.

Переключение раздаточной коробки от одного режима работы к другому происходит при помощи рычага (на старых поколениях автомобилей с полным приводом) и с помощью кнопок. Само переключение может осуществляться механическим, электрическим, пневматическим и даже с гидравлическим приводом.

Принцип работы и схема раздаточной коробки.

Раздатка. распределение момента

Наверняка, многие, кто сталкивался с полноприводными автомобилями задавался вопросом: как работает раздатка? Принцип работы раздаточной коробки во многом зависит от его конструкции.

Схема и принцип работы простейшей раздаточной коробки выглядит примерно таким образом: коробка передач передает крутящий момент на ведущий вал раздаточной коробки (иногда между коробкой передач и раздаткой стоит ретардер), который в свою очередь передает момент на межосевой дифференциал.

Межосевой дифференциал распределяет крутящий момент между валом привода задней оси и валом привода передней оси (он также имеет важную функцию – он дает возможность вращаться осям с разной угловой скоростью). Дальше в зависимости от режима работы раздаточной коробки крутящий момент передается либо на оба моста, либо только на один. Здесь также важным элементом является механизм блокировки межосевого дифференциала, в задачи которого входит полное или частичное отключение межосевого дифференциала. Данная функция обеспечивает жесткое сцепление и, соответственно, одинаковую скорость вращения валов привода переднего и заднего моста.

Видео о том как работает раздаточная коробка

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 9 чел.
Средний рейтинг: 4.6 из 5.

principraboty.ru

Раздаточная коробка. — DRIVE2

Раздаточная коробка является неотъемлемым атрибутом автомобиля, оборудованного системой полного привода. Раздаточная коробка имеет следующее предназначение:

•распределяет крутящий момент по осям автомобиля;
•увеличивает крутящий момент при движении по плохим дорогам и бездорожью.

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода. Вместе с тем, можно выделить следующее общее устройство раздаточной коробки:

•ведущий вал;
•межосевой дифференциал;
•механизм блокировки межосевого дифференциала;
•вал привода задней оси;
•цепная (зубчатая) передача;
•понижающая передача;
•вал привода передней оси.

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначен для распределения крутящего момента между осями и позволяет им вращаться с разными угловыми скоростями. Межосевой дифференциал может быть симметричным и несимметричным.
Симметричный дифференциал распределяет крутящий момент между осями поровну, несимметричный – в определенном соотношении. В раздаточных коробках, используемых в системах полного привода подключаемого автоматически и полного привода подключаемого вручную межосевой дифференциал, как правило, не применяется.

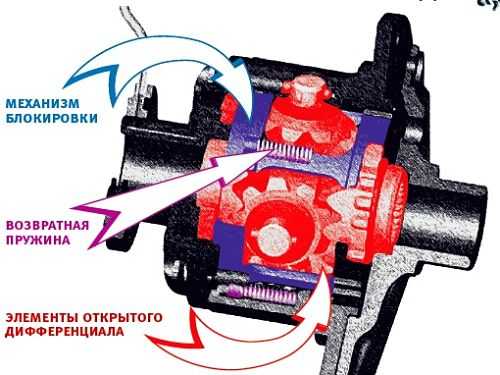

Для полной реализации полноприводных возможностей предусматривается блокировка межосевого дифференциала. Под блокировкой межосевого дифференциала понимается полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней осей между собой. Блокировка может осуществляться автоматически или вручную.

Современными механизмами автоматической блокировки межосевого дифференциала является:

•вискомуфта;
•самоблокирующийся дифференциал Torsen;
•многодисковая фрикционная муфта.

Схема вязкостной муфты
Вязкостная муфта (вискомуфта) является наиболее простым и недорогим устройством автоматической блокировки дифференциала. Работа муфты основана на возникновении блокирующего момента при разности угловых скоростей осей. Конструктивно муфта состоит из набора перфорированных дисков, половина из которых соединена со ступицей, другая – с корпусом муфты. Диски помещены в силиконовую жидкость. При проскальзывании одной из осей увеличивается частота вращения определенных дисков, силиконовая жидкость становиться более вязкой (густеет) и муфта блокируется – образуется связь ступицы с корпусом муфты. К недостаткам вискомуфты можно отнести срабатывание с запаздыванием, неполная блокировка межосевого дифференциала, перегрев при длительном использовании, несовместимость с системой ABS.

Самоблокирующийся дифференциал Torsen представляет собой конструкцию, состоящую из червячных шестерен: ведущих (сателлиты) и ведомых (солнечные шестерни приводов осей). Блокировка в дифференциале происходит за счет сил трения в червячной передаче. При движении по твердому покрытию устройство работает как обычный межосевой дифференциал и распределяет крутящий момент по осям в равных отношениях. При проскальзывании одной из осей крутящий момент перебрасывается на ось с лучшими сцепными свойствами, при этом соотношение крутящих моментов может достигать 20:80. Ввиду ограничений по прочности конструкции дифференциал Torsen не применяется на внедорожных автомобилях.

Многодисковая фрикционная муфта представляет собой набор фрикционных дисков с контролируемой степенью сжатия (блокировки). Муфта обеспечивает распределение крутящего момента между осями в зависимости от дорожных условий. В нормальных условиях крутящий момент распределяется по осям в равных отношениях. При проскальзывании одной из осей фрикционные диски сжимаются, чем достигается частичная или полная блокировка межосевого дифференциала. Крутящий момент перераспределяется на ось, имеющую лучшее сцепление с дорогой. Для выполнения своих функций муфта может иметь электрический (электродвигатель) или гидравлический (гидроцилиндр) привод и электронную систему управления.

Ручная (принудительная) блокировка дифференциала производится водителем с помощью механического, пневматического, электрического или гидравлического привода. На некоторых конструкциях предусмотрены функции как автоматической, так и ручной блокировки межосевого дифференциала.

Вал привода задней оси выполнен, как правило, соосно с ведущим валом.

Цепная передача обеспечивает передачу крутящего момента на переднюю ось. Она включает ведущее и ведомое зубчатые колеса и приводную цепь. Вместо цепной передачи в раздаточной коробке может использоваться цилиндрическая зубчатая передача. Раздаточная коробка в системе автоматически подключаемого полного привода представляет собой, как правило, конический редуктор.

Понижающая передача служит для увеличения крутящего момента при движении по плохим дорогам и бездорожью. Она присутствует в отдельных конструкциях раздаточных коробок внедорожных автомобилей. На современных автомобилях понижающая передача выполнена в виде планетарного редуктора.

В раздаточной коробке, устанавливаемой на автомобили с системой полного привода подключаемого вручную, предусмотрена возможность подключения переднего моста (в данном контексте мост и ось синонимы) в раздаточной коробке. Отдельные конструкции раздаточных коробок системы постоянного полного привода имеют функцию отключения передней о

www.drive2.ru

раздатка — Викисловарь

Морфологические и синтаксические свойства[править]

падеж ед. ч. мн. ч.
Им. разда́тка разда́тки
Р. разда́тки разда́ток
Д. разда́тке разда́ткам
В. разда́тку разда́тки
Тв. разда́ткой
разда́ткою
разда́тками
Пр. разда́тке разда́тках

раз-да́т-ка

Существительное, неодушевлённое, женский род, 1-е склонение (тип склонения 3*a по классификации А. А. Зализняка).

Приставка: раз-; корень: -да-; интерфикс: -т-; суффикс: ; окончание: .

Произношение[править]

  • МФА: ед. ч. [rɐˈzdatkə], мн. ч. [rɐˈzdatkʲɪ]

Семантические свойства[править]

Значение[править]
  1. автомоб. жарг. то же, что раздаточная коробка ◆ Однако о том, что это всё-таки внедорожник, напоминает рукоятка раздатки, расположенная справа от селектора механической коробки передач. Николай Качурин, «Пограничный контроль», 2002 г. // «Автопилот» (цитата из Национального корпуса русского языка, см. Список литературы)
  2. разг. раздаточный материал ◆ Отсутствует пример употребления (см. рекомендации).
  3. разг. то же, что раздаточная ◆ Отсутствует пример употребления (см. рекомендации).
Синонимы[править]
  1. раздаточная коробка
Антонимы[править]
Гиперонимы[править]
  1. агрегат
Гипонимы[править]

Родственные слова[править]

Ближайшее родство

Этимология[править]

От ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Список переводов

Библиография[править]

Для улучшения этой статьи желательно:
  • Добавить примеры словоупотребления для всех значений с помощью {{пример}}
  • Добавить все семантические связи (отсутствие можно указать прочерком, а неизвестность — символом вопроса)
  • Добавить сведения об этимологии в секцию «Этимология»
  • Добавить хотя бы один перевод в секцию «Перевод»

ru.wiktionary.org

Раздаточная коробка: устройство и принцип работы

Многие автолюбители приобретая машины отдают предпочтение повышенной проходимости автомобиля. Раздаточная коробка (раздатка) при работе с дополнительным приводным мостом, установленные в автомобилях для отечественных дорог, очень востребованы. Поэтому, различные марки кроссоверов, внедорожников имеющие данные устройства имеют преимущества перед другими машинами, даже если стоимость такого транспорта кажется несколько выше.

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.

Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья.

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

  1. По способу распределения мощности механизмы могут быть:
    • подключённый постоянный привод на оба моста;
    • возможность отключения одного из мостов;
    • возможность отключения и включения любого из мостов.
  2. По числу передач коробки бывают:
    • одноступенчатые;
    • двухступенчатые;
    • трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
  3. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
    • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
    • Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
    • Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
  4. По расположению валов механизмы делятся на следующие:
    • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
    • Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
    • Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

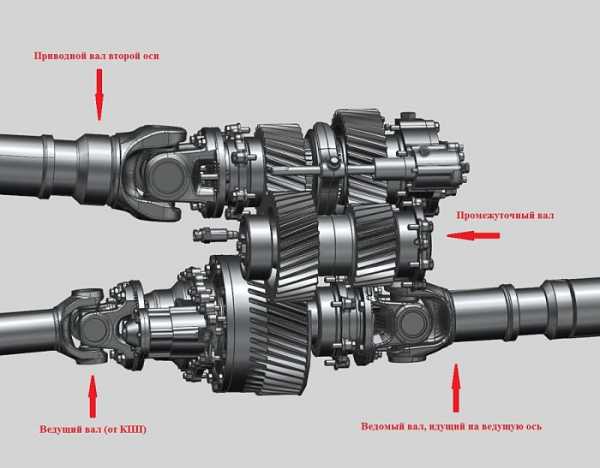

Устройство раздаточной коробки

Устройство раздаточной коробки

Общее устройство раздаточных коробок имеет следующую компоновку.

  1. Основной ведущий вал.
  2. Приводные валы для передней и задней осей.
  3. Передача цепная или зубчатая.
  4. Межосевой дифференциал и механизм блокировки.
  5. Понижающая передача или синхронизатор.

В конструктивном плане схема раздатки состоит из корпуса состоящий из двух частей заполненный маслом, в котором ведущий вал двигателя соединён через цепную (или зубчатую) передачу с межосевым дифференциалом и с устройством блокировки, подключен к двум приводных валам передней и задней оси.

Принцип работы раздаточной коробки. Видео

Принцип работы раздаточной коробки, как показано на видео, выше, состоит в подключении и отключении мостов автомобиля. С помощью межосевого дифференциала происходит изменение крутящего момента и передача этого усилия на передний и задний оси, с равномерным либо разделённым усилиями на колеса.

В подробном описании работа раздаточной коробки происходит следующим образом.

  1. От коробки передач автомобиля вращение поступает на ведущий вал и передаётся через шестерёнки на промежуточный вал, так как одна из шестерёнок промежуточного вала постоянно заблокирована с ведущим, поэтому вращение передаётся сразу.
  2. На промежуточном валу имеется подвижная шестерня, которая при зацеплении передаёт вращение на передний (или задний) мост с помощью механизма управления. Такой принцип работы самый простой.
  3. Для улучшения передачи и изменения крутящего элемента существует дифференциал межосевой, который служит для снятия нагрузки при переключении и плавности перехода вращения. Для устранения недостатка торможения при включённых обоих мостах при сопротивлении одного из мостов включена в схему блокировка дифференциала.

Механизм блокировки межосевого дифференциала

Принцип работы блокировки дифференциала наглядно показан ниже, на видео.

Механизм блокировки межосевого дифференциала имеет три вида блокировки.

  1. Многодисковая фрикционная муфта. За счёт применяемых в конструкции фрикционных дисков выполняет контроль и распределения усилия крутящего момента на оси автомобиля в зависимости от дорожной ситуации. При нормальных условиях на осях загрузка равномерная, при изменении ситуации и прокручивании оси (буксовании) фрикционный диск сжимается и блокирует межосевой дифференциал частично. В последствии на не работающий мост  передаётся больше усилия, крутящего момента, и автомобиль начинает двигаться на полном приводе.
  2. Следующий вид вискомуфта или ещё есть название вязкомуфта. Дешёвая и простая конструкция из комплекта дисков в корпусе с заполненной силиконовой жидкостью. При работе диски соединены с мостами, если скорость их начинает различаться значительно, то силикон становится вязким и блокирует диски. Часто перегревается и имеет запоздание во включении.
  3. Для автомобилей внедорожного или паркетного типа применяется дифференциал Torsen. В конструкции применены червячные шестерни, которые обеспечивают блокировку. Он так же переводит крутящий момент на ось, имеет меньше проскальзывания. При перераспределении передаёт не более 80% мощности на загруженную ось, на буксирующей оси остается до 20 мощности.

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

  1. Конструктивное исполнение.
  2. Устройство полного привода.
  3. Режим эксплуатации.
  4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

  • Стуки, гул, вой — последствия износа шестерней и подшипников.
  • Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
  • Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
  • Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
  • Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
  • Растяжение цепи коробки в последствии износа.
  • При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
  • Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
  • Возникает неустойчивость работы при нагрузках, поворотах.
  • Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Заключение

Раздаточная коробка (раздатка) представлена на отечественном рынке разными производителями как в готовом виде, так и в виде отдельных запасных частей. Для квалифицированной помощи следует составить описание возникающих проблем с коробкой для сервисного центра, для того что бы при необходимости заказать необходимые запчасти и провести качественный ремонт. Для автомашин отечественного производства популярны раздаточные коробки ЗМЗ, ЯМЗ. Иностранные изделия популярны такие; Quattro, X-drive, 4-matic от следующих производителей; Eaton, BorgWarner, Dana, ZF, ОЕМ и многие другие.

vaznetaz.ru

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Содержание статьи

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

avtomotoprof.ru

Раздаточная коробка. Назначение и типы

Раздаточная коробка служит для распределения вращающего момента между ведущими мостами. Кроме того, в раздаточной коробке может осуществляться также увеличение момента, подводимого к ведущим колесам ТС. Как правило, в раздаточной коробке предусматривается устройство для включения и отключения переднего ведущего моста, а иногда от раздаточной коробки обеспечивается привод дополнительных агрегатов (например, коробки отбора мощности).

Рис. Устройство раздаточной коробки автомобиля КамАЗ:
1 — фланец первичного вала; 2 — первичный вал; 3, 4, 8, 13,75, 17, 40 — подшипники; 5 — ведущая шестерня; 6 — крышка верхнего люка; 7 — шестерня отбора мощности; 9 — муфта включения коробки отбора мощности; 10 — коробка отбора мощности; 11 — маслосборник; 12 — шестерня понижающей передачи; 14 — штуцер; 16 — сателлит; 18 — вал привода задних мостов; 19 — задняя обойма дифференциала; 20 — эпициклическая шестерня; 21 — ведущая шестерня межосевого дифференциала; 22 — солнечная шестерня; 23 — передняя обойма; 24 — картер раздаточной коробки; 25 — шестерня повышающей передачи; 26 — крышка картера раздаточной коробки; 27 — пробка; 28, 30, 41 — муфты; 31 — ведущая шестерня привода датчика электрического спидометра; 32 — вал привода переднего моста; 33 — вилка; 34 — пружина; 35 — шток; 36 — диафрагма; 37 — выключатель; 38 — замок; 39 — промежуточный вал; 42 — промежуточная шестерня

Для увеличения вращающего момента, подводимого к ведущим колесам (что необходимо в тяжелых условиях движения), раздаточные коробки обычно выполняют двухступенчатыми, причем высшая передача имеет передаточное число, равное единице (или около единицы), а низшая (первая) передача — около двух. Наличие двух передач увеличивает число ступеней и диапазон изменения передаточного числа трансмиссии ТС, что повышает возможность подбора выгоднейшей передачи в соответствии с условиями движения.

Применяются раздаточные коробки с блокированным приводом, когда приводы всех мостов постоянно жестко связаны друг с другом и всегда вращаются с одинаковыми угловыми скоростями. В таких раздаточных коробках обычно имеется устройство для отключения привода переднего моста, например, при движении в хороших условиях (по твердому покрытию с высоким коэффициентом сцепления), что позволяет снизить расход топлива, уменьшить нагрузки в трансмиссии и износ шин.

В некоторых конструкциях раздаточных коробок установлен специальный механизм — межосевой дифференциал, который распределяет вращающий момент, подводимый от двигателя к раздаточной коробке, на ведущие мосты в необходимом соотношении пропорционально сцепному весу, приходящемуся на эти мосты. Дифференциал также позволяет колесам разных ведущих мостов вращаться с неодинаковыми угловыми скоростями, что устраняет возможность их проскальзывания, уменьшает нагрузки в трансмиссии и износ шин. Используют дифференциалы с коническими и цилиндрическими шестернями. Для повышения проходимости ТС межосевые дифференциалы иногда выполняют с принудительной блокировкой или самоблокирующимися.

На некоторых быстроходных гусеничных машинах устанавливают распределительную коробку, позволяющую получать различные режимы работы трансмиссии, например одновременную или раздельную работу гусеничного и водоходного движителей, раздельный или одновременный привод других агрегатов (насосы, лебедки и др.).

Рис. Раздаточная коробка четырехосного автомобиля:
1 — поддон; 2 — дифференциал в сборе; 3 — муфта блокировки дифференциала; 4 — нижний вал; 5 — суппорт стояночного тормоза; 6 — картер привода передних мостов; 7, 13 — вилки; 8 — пневмопереключатель; 9 — промежуточный вал; 10 — верхний вал; 11 — картер раздаточной коробки; 12 — муфта переключения передач; 14 — крышка картера; 15 — шестерня привода коробки отбора мощности; 16 — картер коробки отбора мощности; 17 — масляный насос; 18 — ведомая шестерня дифференциала; 19 — крышка привода задних мостов в сборе; 20 — фильтр; 21 — пробка сливного отверстия

ustroistvo-avtomobilya.ru
