Раздаток – Раздатка. Раздаточная коробка. Что это такое и как работает раздаточная коробка

Содержание

Раздатка. Раздаточная коробка. Что это такое и как работает раздаточная коробка

Раздаточная коробка или как её называют в народе раздатка широко и давно известный автомобильный агрегат, при помощи которого появляется возможность распределить крутящий момент полученный от двигателя (и пройденный через коробку передач. В этой статье мы рассмотрим основные виды раздаточных коробок и их принцип работы.

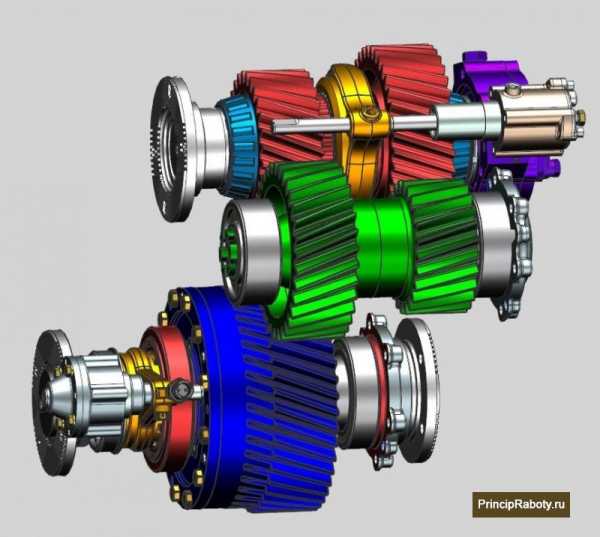

Раздатка. Общий вид

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название — раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

Опрос: Знаешь ли ты что такое раздоаточная коробка? (Кол-во голосов: 140)

Знаю от и до

Пока не знаю, зашел почитать

Не до конца знаю что это такое

Вообще не знаю

Чтобы проголосовать, кликните на нужный вариант ответа.
Результаты

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

  1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
  2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
  3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Устройство раздаточной коробки. Конструкция.

Раздатка. Раздаточная коробка

Обычно раздаточная коробка крепится на лонжеронах автомобиля с помощью кронштейнов с подушками (буферами) функцией которых является гашение вибрационных нагрузок, но на разных автомобилях схема расположения раздатки может иметь разные варианты установок.

Раздатка в зависимости от модели может иметь разное устройство, но так как принцип работы раздаточной коробки вне зависимости от модели практически одинаков, то и её устройство имеет общие основные элементы:

  • ведущий вал
  • механизм для блокировки межосевого дифференциала
  • цепная или зубчатая передача для передачи крутящего момента на приводной вал передней оси
  • межосевой дифференциал
  • вал привода задней оси
  • понижающая передача
  • приводной вал передней оси.

Все данные элементы постоянно смазываются при помощи трансмиссионного масла, которое находится в корпусе раздаточной коробки, тем самым обеспечивая смазку всех внутренних элементов.

Виды раздаточных коробок

Среди массы модификаций, можно выделить основные типы раздаточных коробок:

1. По расположению валов привода ведущих мостов

  • с соосными валами (приводящий вал с коробки передач соосен с валом привода заднего моста). Этот тип широко распространен благодаря своей незамысловатой конструкции.
  • с несоосными валами (приводящий вал КПП не соосен с валом привода заднего моста). Данный вид отличается высоким КПД, компактными габаритами и с точки зрения акустических параметров (не самые маловажные параметры) выглядит гораздо привлекательнее своих собратьев.

2. По приводу ведущих мостов

  • с механизмом блокирования привода ведущих мостов. Этот тип позволяет использовать максимально тяговую силу автомобиля без пробуксовки колес. Но у данного вида есть некоторые минусы – это повышение потребляемого автомобилем топлива, повышение износа шин и увеличение нагрузки на элементы трансмиссии.
  • с дифференциальным приводом. Данный тип коробок отличается наличием межосевого дифференциала, который дает возможность вращать ведущие валы с разными скоростями. Из минусов – понижение проходимости автомобиля. Для увеличения тяговых характеристик межосевые дифференциалы изготавливаются с элементом принудительной блокировки.

3. По числу передач различают -одно, -двух и трехступенчатые коробки. Большей популярностью раздаточные коробки с двухступенчатой передачей.

Режимы работы раздаточной коробки.

Режим работы раздаточной коробки в зависимости от конструктивных особенностей может подразделяться на несколько видов:

  • межосевой дифференциал заблокирован и оба ведущих моста работают
  • дифференциал автоматически заблокирован и оба ведущих моста в работе
  • оба ведущих моста получают крутящий момент (как у автомобиля Нива)
  • работает только задний мост
  • оба моста в работе на понижающей передаче, дифференциал заблокирован. В данном режиме у автомобиля самая высокая проходимость.

Переключение раздаточной коробки от одного режима работы к другому происходит при помощи рычага (на старых поколениях автомобилей с полным приводом) и с помощью кнопок. Само переключение может осуществляться механическим, электрическим, пневматическим и даже с гидравлическим приводом.

Принцип работы и схема раздаточной коробки.

Раздатка. распределение момента

Наверняка, многие, кто сталкивался с полноприводными автомобилями задавался вопросом: как работает раздатка? Принцип работы раздаточной коробки во многом зависит от его конструкции.

Схема и принцип работы простейшей раздаточной коробки выглядит примерно таким образом: коробка передач передает крутящий момент на ведущий вал раздаточной коробки (иногда между коробкой передач и раздаткой стоит ретардер), который в свою очередь передает момент на межосевой дифференциал.

Межосевой дифференциал распределяет крутящий момент между валом привода задней оси и валом привода передней оси (он также имеет важную функцию – он дает возможность вращаться осям с разной угловой скоростью). Дальше в зависимости от режима работы раздаточной коробки крутящий момент передается либо на оба моста, либо только на один. Здесь также важным элементом является механизм блокировки межосевого дифференциала, в задачи которого входит полное или частичное отключение межосевого дифференциала. Данная функция обеспечивает жесткое сцепление и, соответственно, одинаковую скорость вращения валов привода переднего и заднего моста.

Видео о том как работает раздаточная коробка

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 9 чел.
Средний рейтинг: 4.6 из 5.

principraboty.ru

Раздаточная коробка, что это и как ее не разрушить раньше времени?

Приветствую вас на страницах блога! В данном материале пойдет речь о раздаточной коробке, механизме, который находится за коробкой передач у полноприводных автомобилей. Раздаточная коробка что это? Многие слышали такое определение – раздатка, но не совсем понимают его важную поль. Рассмотрим устройство раздаточной коробки и её разновидности.

Раздаточная коробка что это за устройство

Прежде чем рассматривать устройства необходимо понять, в чем заключается работа раздаточной коробки. Тут как бы все просто, раздатка предназначена для перераспределения крутящего момента между передними и задними осями.

Кроме того, на спецтехнике (трактора, грузовики) из нее выходит вал отбора мощности для подключения дополнительного оборудования, такого как насосы, компрессоры и т.д. Так же раздаточная коробка может иметь в своем устройстве демультипликатор, который включает пониженную передачу. Это необходимо на бездорожье для повышения тяги от двигателя.

Ну а теперь переходим к самому интересному, а именно рассмотрении схемы раздаточной коробки и узлов из которых она состоит:

  • Корпус;
  • Входной вал;
  • Выходные валы;
  • Шестеренки;
  • Дифференциал;
  • Система управления.

Корпус

Он может быть как объединенным вместе с основной коробкой, так и стоять отдельным агрегатом. При отдельном положении связь между коробкой передач и раздаткой осуществляется отдельным валом, который для агрегата является входным.

Так же необходимо отметить что заполняется раздаточная коробка как и КПП, специальным трансмиссионным маслом.

Входной и выходной валы

Входной вал принимает от коробки передач крутящий момент и далее с помощью дифференциала, если он интегрирован в конструкцию, происходит передача его на выходные валы, которые идут соответственно на переднюю и заднюю ось.

Роль дифференциала состоит в перераспределении момента сил между валами на передние и задние колеса. Необходимость данной процедуры обусловлена тем, что колеса проходят неодинаковое расстояние. Например, передние колеса наехали на кочку, а задние все еще едут по прямой дороге, в итоге количество оборотов сделанное передней и задней осью будет разным.

Шестерни

Шестерни в раздаточной коробке нужны для связывание всех валов между собой. Кроме того, реализация пониженной передачи тоже возложена на шестерни, только с другим соотношением зубьев. Это как в обычной КПП только передач две, обычная (прямая) и пониженная.

Иногда, вместо шестерней автопроизводители используют металлическую цепь. Она считается менее надежной чем шестеренчатый привод.

Дифференциал

Следует упомянуть, что присутствует еще и механизм блокировки дифференциала. Он блокирует его работу и обороты делятся на передние и здание колеса поровну. Данная функция значительно поднимает уровень проходимости автомобиля на бездорожье.

Система управления

Она служит для переключения между режимами работы раздаточной коробки. На более старых автомобилях управление происходило при помощи механических тяг и рычагов, которые водитель перемещал в салоне. На современных же автомобилях управление раздаткой осуществляется через специальные вакуумные или электрические приводы. А водитель нажимает только кнопочки или крутит специальные шайбы.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

  • Кроссоверы;
  • Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

  1. Вискомуфта;
  2. Дифференциал Торсен;
  3. Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают,  по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

По традиции подписывайтесь на рассылку нового материала,  и не забывайте делиться знаниями с друзьями в социальных сетях ссылками на наши материалы. И счастье от полученных новых знаний вам обеспечено!

auto-ru.ru

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Содержание статьи

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

avtomotoprof.ru

Раздаточная коробка: устройство, неисправности и ремонт

Каждый автомобилист, неважно, какой машиной он владеет, хотя бы раз слышал словосочетание «раздаточная коробка». Но что это за агрегат, какие функции он выполняет, от каких «болезней» страдает и как их предотвратить, знают немногие. В основном те, у кого автомобиль оснащен системой полного привода. Сегодня мы узнаем все о раздаточной коробке. Упомянув в начале статьи систему полного привода, отметим, что раздаточная коробка является неотъемлемым компонентом этой системы, играя в ней важнейшую роль – она ответственна за передачу крутящего момента от двигателя и коробки передач («механика» или «автомат») на переднюю и заднюю оси автомобиля. Она не просто распределяет крутящий момент к ведущим колесам в заданной пропорции, но и может, при выезде машины на бездорожье, увеличивать его значение на том колесе (колесах), которое опирается на твердую поверхность.

Раздаточная коробка Audi

Раздатка раздатке – рознь

Так как существуют различные системы полного привода (постоянный, автоматически подключаемый и подключаемый по требованию), то и устройство раздаточной коробки в них разнится. Но есть и общие детали для всех раздаток: это две передачи (цепная зубчатая и понижающая), ведущий вал, межосевой дифференциал (включает в себя блокировки), приводные валы передней и задней оси. Прежде чем перейти к различиям, характерным для раздаток разного типа, разберемся в функциях их основных компонентов.

Ведущий вал. Исходя из названия, можно догадаться, что этот элемент раздаточной коробки принимает на себя крутящий момент от КПП и передает его далее на межосевой дифференциал.

Межосевой дифференциал. Находящийся между передней и задней осями дифференциал ответственен за дальнейшую передачу и распределение крутящего момента на каждую ось, угловые скорости вращения которых — различны. Есть два типа межосевого дифференциала – асимметричный (крутящий момент распределяется между передней и задней осями в неравнозначных пропорциях) и симметричный (крутящий момент подается на обе оси в пропорции 50:50). Блокировка дифференциала позволяет полностью или частично выключить его, в результате чего обе оси жестко соединяются между собой, обеспечивая автомобилю повышенные оффроудные способности. Блокируется дифференциал, в зависимости от устройства раздатки, автоматически или вручную. Подробно о конструкции и работе этого узла можно узнать здесь.

Цепная передача. Основная ее функция – трансляция крутящего момента от межосевого дифференциала на переднюю ось. В ее конструкции используется цепной привод, но есть и разновидность этой передачи – зубчатая, когда вместо цепи в приводе за передачу крутящего момента отвечают две зацепленные между собой зубцами цилиндрические шестерни.

Понижающая передача. Этот узел раздатки предназначен для повышения крутящего момента при езде по сложному бездорожью. В современных раздаточных коробках «понижайку» сменил планетарный редуктор. Об устройстве и функции этой передачи читаем здесь.

Приводные валы. Это конечные узлы раздатки, передающие крутящий момент непосредственно на переднюю и заднюю оси. Приводной вал задней оси, как правило, расположен на одной оси с ведущим валом, а приводной вал передней оси соединен с ним посредством цепной передачи. Но бывают и другие варианты, о которых упомянем ниже.

Масляный картер. Раздаточная коробка имеет собственную систему смазки, которая включает картер и маслосборник. Разобравшись с общими для раздаточных коробок механизмами, поговорим о том, какие типы конструкций этого узла бывают на полноприводных автомобилях. Их четыре:

  • Тип первый – в этой раздаточной коробке передний и задний приводные валы размещены на одной оси с мостами.
  • Тип второй – для этой раздатки характерно размещение приводных валов на разных осях с ведомыми валами.
  • Тип третий – у этой раздатки имеется механизм блокировки привода ведущих мостов.
  • Четвертый тип – привод от мотора распределяется на ведущие мосты через дифференциал.

Раздаточная коробка первого типа имеет всего лишь одну ступень, которая обеспечивает передачу крутящего момента на ведущие мосты с одинаковыми угловыми скоростями. Благодаря простоте устройства, довольно популярна у производителей полноприводных моделей автомобилей.

Раздатка второго типа лишена промежуточного вала, за счет чего имеет компактные размеры, легкий вес и работает практически бесшумно. Для этого типа раздаточной коробки характерен высокий коэффициент полезного действия.

Раздаточная коробка третьего типа позволяет отключать передний мост при движении автомобиля по дорогам с качественным покрытием, и включать при езде по бездорожью. За счет этого выборочного включения/отключения переднего моста автомобиль, во-первых, может передвигаться по бездорожью, используя всю тягу двигателя, во-вторых, при езде по нормальным дорогам, существенно экономить топливо.

Раздатка четвертого типа является наиболее продвинутой, так как позволяет регулировать угловые скорости вращения передней и задней колесной оси в зависимости от условий езды. Наличие в устройстве этой коробки блокировочного механизма, включаемого по принуждению электроникой или вручную, позволяет добиваться передачи повышенного крутящего момента на ту ось, которая имеет лучшее сцепление с поверхностью дороги.

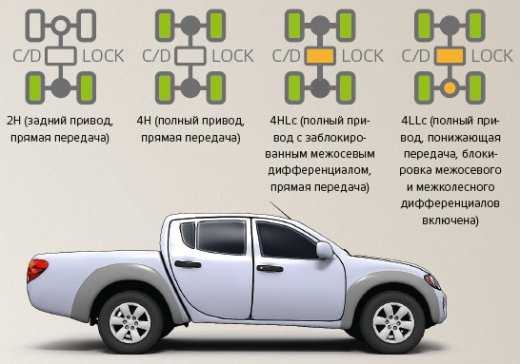

Основные режимы работы раздаточной коробки

Различают пять режимов функционирования раздатки. Опишем их вкратце:

  • Включена нейтральная передача, ведущий вал вращается свободно, крутящий момент не передается на оси
  • Включена повышающая передача, межосевой дифференциал разблокирован (крутящий момент передается в пропорции 1:2)
  • Включена повышающая передача, межосевой дифференциал заблокирован (большинство крутящего момента передается на ту ось, колеса которой имеют лучшее сцепление с поверхностью)
  • Включена понижающая передача, межосевой дифференциал разблокирован (передача крутящего момента на оси идет в пропорции 1:2)
  • Включена понижающая передача, межосевой дифференциал заблокирован (жесткое соединение переднего моста с задним, крутящий момент распределяется на ту ось, которая имеет лучшее сцепление с дорогой). Этот режим используется при преодолении самого сложного бездорожья.

Неисправности раздатки и способы их предотвращения

Многим владельцам полноприводных авто, столкнувшихся с поломкой раздаточной коробки, знаком характерный гул, который издает этот узел, когда один из его элементов выходит из строя. Еще один признак неисправности коробки – шум определенной тональности, который раздается при повороте ведущих колес или их пробуксовке. Так что если услышите вой или шум при работе системы полного привода, знайте – пора диагностировать раздатку.

Наиболее часто в раздаточной коробке выходит из строя блокировка дифференциала. Как мы уже знаем, производители раздаток применяют различные по своей конструкции механизмы, позволяющие блокировать дифференциал – локеры (позволяют полностью и жестко заблокировать механизм передачи крутящего момента) и самоблокирующие LSD (допускают ограниченное проскальзывание дифференциала).

У локеров в процессе длительной эксплуатации могут выйти из строя шестерня замыкателя, что не позволит механизму заблокировать дифференциал. Чтобы предотвратить эту поломку, нужно тщательно следить за тем, в каком режиме работает система полного привода и не допускать длительную езду с включенной блокировкой. К тому же могут поломаться системы жизнеобеспечения блокировки – порваться шланги (у пневматического и вакуумного механизмов), провода (у электронноуправляемого). Ресурс такой блокировки – 100-200 тысяч километров.

У дифференциалов повышенного трения свои болячки, наиболее распространенная из них — износ фрикционов при перегревах муфты (из-за частой пробуксовки). Чтобы избежать перегрева муфты, не следует нагружать ее во время пробуксовки колес, давать «передышки», чтобы она остыла. Также следует использовать специальную трансмиссионную жидкость с присадками, предотвращающими перегрев и износ фрикционов. Ресурс такой блокировки составляет 50-150 тысяч километров.

Раздаточная коробка BMW X5 E53

Вторая распространенная поломка раздатки – самопроизвольное выключение передач. Это происходит из-за выхода из строя пружин фиксаторов, облома зубьев шестерен, износ гнезд и шариков фиксаторов. Зубья шестерен и пружины фиксаторов могут сломаться из-за повышенных нагрузок на трансмиссию, а износ гнезд и шариков фиксаторов возможен по причине загрязненности или малого количества трансмиссионной жидкости в картере раздатки. Если причина в малом количестве жидкости – грешим на герметичность масляного картера, который мог треснуть и дать течь. В таком случае нужно внимательно осмотреть его и запаять образовавшиеся трещины. Жидкость грязная – требуется ее замена.

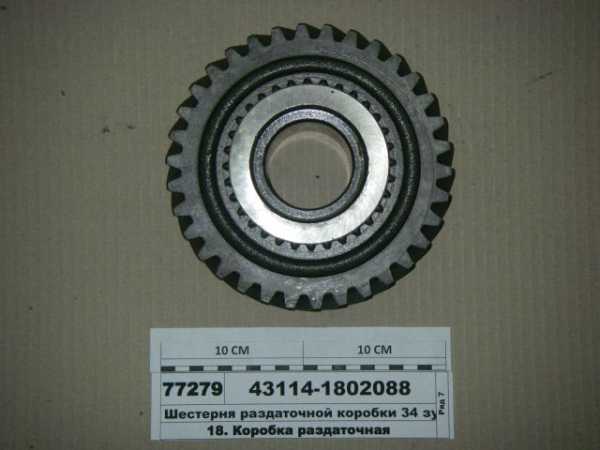

Шестерня раздатки

Третья причина неисправности раздаточной коробки – самопроизвольное отключение переднего моста. Она может возникать из-за изношенности вилки раздатки, канавки ползунка, зубьев муфты шестерен приводного механизма переднего моста. Он также может отключаться, если ослабли крепления подшипников переднего приводного вала и возник перекос зубцов вала и муфты. Рецепт исправления «болячек» — замена изношенных деталей, подтяжка ослабленных креплений.

Предотвратить появление этих поломок можно, если правильно эксплуатировать автомобиль с системой полного привода, периодически делать осмотр раздаточной коробки и вовремя менять в ней трансмиссионную жидкость.

avtoexperts.ru

Ликбез по раздаточным коробкам — Журнал «4х4 Club»

В теперешней жизни мы почти не попадаем на настоящее бездорожье. Оттого в перечне моделей среднестатистической фирмы автомобили с раздаточной коробкой встречаются все реже. Но все-таки они есть, и мы поговорим об этом самом «железном» из внедорожных агрегатов…

Упрощение и одинаковость конструкции автомобилей повышенной проходимости понятна.

Подавляющее большинство новых полноприводников построено по «легковой» схеме: поперечный двигатель спереди, постоянный привод на передние колеса и подключаемый с помощью дисковой муфты – на задние. Но в классе тяжелых внедорожных машин традиционно другой набор вездеходных ценностей, и раздаточная коробка для них – главный атрибут.

ОРТОДОКСЫ ЧЕСТНОГО ЖЕЛЕЗА
Раздаточная коробка – это самостоятельный довольно увесистый и сложный агрегат: нашпигованная шестернями, валами и муфтами часть трансмиссии между коробкой передач и ведущими мостами. Ее первое и основное назначение – разделять или раздавать в той или иной пропорции крутящий момент двигателя на оба ведущих моста – передний и задний.

Помимо распределительной функции, раздаточной коробке отдана еще одна – увеличивать крутящее усилие на колесах при одновременном понижении скорости передвижения. Так, на первой пониженной передаче по сравнению с первой повышенной примерно в три раза меньше скорость вращения колес и во столько же раз больше тяга на них. Редукторную часть раздаточной коробки  иногда называют демультипликатором и обозначают чаще всего как 4L или просто L.

Таким образом, внутри единого корпуса «живут» два устройства. И если с демультипликатором все более-менее однозначно (от модели к модели меняется лишь передаточное отношение), то принципов раздачи крутящего момента по мостам несколько. Соответственно, различаются и конструкции раздаточных коробок.


НИЧЕГО БОЛЕЕ ПОСТОЯННОГО…

Первый принцип – он же первый и исторически – постоянный привод на задний мост с временным подключением переднего. Знатоки воскликнут «парт-тайм» и будут абсолютно правы.  Такая трансмиссия более полувека доминировала во внедорожниках во многом благодаря простоте и выносливости конструкции. Примитивное подключение рычагом постепенно сменилось кнопочным управлением, но суть сохранилась.

Казалось бы, чего проще: на асфальте передний мост выключен, вне дорог – включен. Единственной загвоздкой оставался вопрос: когда именно надо подключать? Ведь позднее подключение «передка» на бездорожье чревато застреванием, а даже непродолжительное движение по асфальту в режиме 4х4 для большинства машин с part-time губительно технически.

Проблему решили инженеры Range Rover, заставив свою раздаточную коробку всегда приводить оба моста и заодно создав второй тип внедорожников. Разницу в скоростях переднего и заднего карданов гасит обыкновенный межосевой дифференциал. Симметричный, такой же как и между колесами. А для того чтобы трансмиссию постоянного полного привода уравнять по проходимости с подключаемой, установили еще и блокировку межосевого дифференциала.  Наша родимая «Нива» – из этой оперы.

Итак, оба типа во внедорожном режиме жестко приводили две оси, а на асфальте постоянный полный привод доминировал благодаря тяге четырьмя колесами. Кроме того, постоянно полноприводные всегда во всеоружии – так сказать, всегда все включено.

ТЕРМИНОЛОГИЯ:
Строго говоря, фраза «разделяет момент между двумя мостами» полностью корректна только для тех внедорожников, у которых в действительности имеется два ведущих неразрезных моста. Поскольку независимые подвески неизбежно вытесняют зависимые, термин «мост» по отношению к внедорожнику теперь означает не саму по себе неразрезную балку с двумя колесами, а совокупность узлов подвески и трансмиссии, относящихся к передней или задней паре колес. С таким же успехом тут употребимо слово «ось».

Рукоять.
Нет ничего надежнее механического переключения раздатки. Пусть ручка вибрирует и требует усилий, но зато наглядна

Часть тяжелых внедорожников сейчас сочетает задний неразрезной мост с независимой подвеской спереди (Mitsubishi Pajero Sport, Toyota TLC200). По этой схеме построено и большинство пикапов. Некоторые компании в новых моделях полностью отказались от неразрезных мостов, заменив их независимой подвеской (Range Rover, Infiniti QX56, Jeep Cherokee). И только самые консервативные модели, доживающие свой долгий век на конвейере (Mercedes Gelandewagen, Land Rover Defender, UAZ), сохраняют верность полностью зависимой подвеске с двумя непробиваемо-крепкими мостами.

НЕ ВСЕ ХОРОШО, ЧТО ПОЛНО
Но есть и минусы. Раздаточная коробка получилась очень громоздкой, тяжелой и сложной. На том же Range Rover, чтобы сохранить большой дорожный просвет, пришлось поднимать ее над полом салона и фактически размещать в объемистом «ящике» – подлокотнике. Подобные факторы напрямую повлияли на цену машин с постоянным полным приводом. Кроме того, конструкции part-time были на голову надежнее и безболезненно «переваривали» гораздо большие перегрузки.

Сделать раздаточную коробку с межосевым дифференциалом компактнее, легче и дешевле заставил инженеров полноприводный бум, стартовавший к концу ХХ века. Появились варианты с цепью вместо тяжелых шестерен (Nissan Terrano и MMC L200), с планетарной конструкцией в приводе пониженной передачи. Но оставалась еще одна проблема – устойчивость постоянно полноприводного автомобиля в скользком повороте.

SUPERSELECT
Раздаточную коробку с таким названием применяет компания Mitsubishi. Звучит непонятно, а по сути – обе системы (part-time и постоянный полный привод с межосевым дифференциалом) «в одном флаконе». Четыре положения SuperSelect позволяют двигаться исключительно на заднем приводе при отключенном переднем, подключать передние колеса вместе с задними через межосевой дифференциал (длительный режим), делать то же, но с заблокированным межосевым дифференциалом (аналог подключенного part-time) и, наконец, добавлять к заблокированному «центру» «понижайку». С какой стороны ни взгляни – рай для джипера!


СВОБОДА, РАВЕНСТВО И… «УШИ»

Когда вам говорят, что свободный дифференциал, дескать, «отправляет» часть крутящего момента на то или иное колесо или мост – не верьте! В системах со свободным дифференциалом вся мощность всегда уйдет туда, где будет меньшее сопротивление.

Классика поведения подобной трансмиссии на обледенелом лесном повороте при избытке скорости: начало дуги под тягой – больше момента уходит назад и автомобиль напоминает заднеприводный. Вы сбрасываете газ перед самой крутой частью виража, и мгновенно вес автомобиля, а с ним и доля крутящего момента устремляются вперед – машина стала переднеприводной, заскользила наружу! Вы судорожно парируете снос рулем и, вспомнив переднеприводные заповеди, слегка добавляете газу… Снова схватывают задние колеса, и высокий пикап или внедорожник, окончательно развернувшись поперек дороги, улетает в кювет! Почему так происходит? Потому что в раздаточной коробке вашего вездехода ничто не регулирует направление и долю крутящего момента. Он весь уходит туда, где в данную долю секунды больше скользит, причем переброс мощности происходит при мизерной, незаметной водителю разнице в сцеплении колес.

Побороть губительную свободу симметричного дифференциала пытались разными способами. Лучше всего это получилось у систем электронной стабилизации, но мы сейчас не о них. Помимо симметричных, в «раздатках» стали применять несимметричные дифференциалы, заведомо раздающие больший крутящий момент назад. Технически они несложны, но позволяют почти всегда оставлять автомобиль немного более заднеприводным, уберегая от коварных перебросов мощности. Такой дифференциал  стоит и в «раздатке» Audi Q7, и в «мицубишевском» SuperSelect II (33:67 %).


ОТБОР МОЩНОСТИ
Довольно редко от раздаточной коробки приводятся еще какие-то узлы, кроме мостов. Это может быть лебедка (на части Toyota Land Cruiser 80), разнообразные навесные агрегаты спецтехники (например, снегоочистители). Такую раздаточную коробку чаще называют коробкой отбора мощности.

Для нее используется специальная аббревиатура КОМ, дополнительные приводы вращают собственные карданные валы. Даже отечественный УАЗ-469 имел версию с КОМ для  щетки под  брюхом. За границей подобные коммунальные машины весьма широко используют и сегодня.

РАЗДАТКА-ЛАЙТ
Мода на внедорожники побудила создать более дешевые варианты «раздаток» для тех машин, эксплуатация которых в меньшей степени предполагает бездорожье. Прежде всего это одноступенчатые раздаточные коробки без «понижайки» (Mercedes ML без офф-роуд-пакета) и совмещение одной ступени с виско-муфтой и несимметричной раздачей (38:62%) у Cadillac Escalade с 2002 года. Подобных систем много, но в начале ХХI века большинство проблем, над которыми бились создатели металлических шедевров полного привода, успешно решила вездесущая электроника. Она сумела сверхточно и мгновенно дозировать подключение второго моста, избавив водителей и от необходимости возить с собой десятки килограммов «умного металла», и от того, чтобы платить за них.

Распознаватель. За несколькими положениями «шайбы» системы Terrain Response кроется целый мир разных настроек

Но на настоящем бездорожье, где все решает не скорость, а прочность «железа» и размер колес, сегодня, как и полвека назад, две исторические ветви науки о полном приводе вершат свой праздник.

Вездеход или нет?
Mercedes-Benz ML в качестве опции имеет офф-роудный пакет, включающий раздаточную коробку с пониженной передачей.  У стандартной версии пониженной нет

media.club4x4.ru

Устройство раздаточной коробки, принцип работы, назначение, схема управления, работа раздатки, дифференциалов

Раздаточная коробка является неотъемлемой частью любого полноприводного автомобиля. Несмотря на общее предназначение – изменение величины крутящего момента и его распределение между задней и передней осью, устройство раздаточной коробки сильно зависит от типа полного привода. Рассмотрим принцип работы основных видов раздаток.

Шестеренчатая раздатка

Механическая раздаточная коробка является наиболее архаичным и в то же время самым надежным видом конструкции.

Как мы видим на схеме полного привода ВАЗ – 2121, раздаточная коробка является связующим звеном между МКПП и приводными валами, которые передают крутящий момент к дифференциалам задней и передней осей. В случае с Нивой раздатка является отделенным узлом трансмиссии, но на большинстве автомобилей ее корпус привинчивается к КПП, поэтому кардан к переднему мосту отсутствует как таковой. Систему полного привода с такой раздаточной коробкой называют Full-time.

Принцип работы

Схематическое устройство на примере ВАЗ 2121.

При движении по устойчивым поверхностям с высокими сцепными свойствами в постоянном полном приводе нет необходимости, поэтому скользящая муфта (8) через ступицу (7) сочленяет ведущий вал (12), который получает крутящий момент от двигателя, с шестерней высшей передачи (6). Шлицы высшей шестерни находятся в зацеплении с шестерней постоянного зацепления промежуточного вала. От нее крутящий момент передается на ведомую шестерню (29) и дифференциал (23).

Предназначение дифференциала в перераспределении крутящего момента между валами заднего и переднего моста. Понять его принцип работы и устройство без визуального представления крайне сложно, поэтому рекомендуем посмотреть видео.

В таком режиме работы распределение крутящего момента определяется уровнем сопротивления качению колес на передней и задней оси. Равномерное распределение тягового усилия по осям осуществляется механизмом блокировки межосевого дифференциала (23). Воздействуя на рычаг управления раздаткой в салоне, водитель перемещает скользящую муфту (31), сочленяя тем самым приводной вал передней оси (32) с зубцами на корпусе дифференциала. Таким образом, сателлиты больше не участвуют в работе дифференциала, что приводит к равномерному распределению крутящего момента между передним и задним карданами.

Понижающий ряд

Водитель, изменяя положение рычага, передвигает через ступицу (7) муфту (8), провоцируя блокировку ведущего вала (12) с низшей шестерней (9). Разница между шестернями ведущего вала в передаточном числе, что при включении понижающей передачи обеспечивает:

  • устойчивую минимальную скорость;
  • увеличение крутящегося момента, передающегося на колеса.

Part-Time

Раздаточная коробка передач в системе полного привода Part-Time не имеет межосевого дифференциала. По умолчанию у таких автомобилей ведущая задняя ось. Передний привод подключается принудительно при желании водителя. Отсутствие дифференциала приводит к тому, что включать полный привод можно только на покрытиях со сниженным коэффициентом сцепления. Если пренебречь этим советом, силы, возникающие из-за разной частоты вращения колес при повороте, очень быстро выведут раздаточную коробку из строя. Видео с разборкой раздатки Part-Time.

Если подытожить, то процессы внутри раздаточной коробки можно свести к перемещению скользящих муфт, которые изменяют комбинации вращающихся шестерен. Перемещение вилок скользящих муфт может осуществляться как напрямую через рычаги в салоне, так и нажатием клавиш на приборной панели. В последнем случае перемещение муфты осуществляется сервоприводом, который крепится к раздаточной коробке.

Системой Part-Time оснащаются: Toyota Land Cruiser 70, Opel Frontera, Great Wall Hover, УАЗ и многие другие внедорожники.

Почему Part-time и Full-time больше неактуальны

Механические раздаточные коробки передач обладают одним неоспоримым достоинством – большим ресурсом. Устройство, при котором распределение крутящего момента между ведущими мостами осуществляется за счет зацепления шестеренок, в плане надежности не имеет себе равных. Поэтому именно такой тип раздаток устанавливается на внедорожники, предназначенные для эксплуатации в условиях тяжелого бездорожья, военную технику.

Но поскольку для SUV и паркетников, использующихся по большей мере в городской черте, надежность механических блокировок не столь важна, то мириться с довольно серьезными недостатками архаичной раздаточной коробки становится нецелесообразно. Отрицательные стороны:

  • невозможность реализовать динамический полный привод, при котором моноприводный автомобиль, попадая в определенные дорожные условия, без участия водителя становится полноприводным;
  • плохая управляемость автомобилей с Full-Time раздатками;
  • невозможность постоянно использовать блокировку межосевого дифференциала в системах Full-Time и подключать второй ведущий мост в Part-Time на участках дороги, где чистый асфальт чередуется со скользкими участками.

Преимущества современных систем полного привода

Современные системы полного привода позволяют реализовать блокировку межосевого и межколесных дифференциалов с помощью ЭБУ и датчиковой аппаратуры. Фиксируя с помощью датчиков АБС проскальзывание колес, система подтормаживает колодками свободно вращающиеся колеса. Происходит выравнивание усилия сопротивления качению на обеих сторонах оси. Поэтому крутящий момент всегда может быть передан приводу ведущего моста с большим коэффициентом сцепления.

Именно так работает электронная имитация блокировки дифференциала. Вкратце рассмотрим устройство и принцип работы раздаточных коробок современных систем полного привода.

Вязкостная муфта

Вискомуфта используется как для блокировки межосвего дифференциала, так и для подключения одной из осей. Конструктивно муфта представляет собой набор помещенных в дилатантную жидкость дисков. При резком возникновении разницы угловых скоростей металлических и фрикционных дисков силиконовая жидкость изменяет свою вязкость, провоцируя блокировку муфты и равномерное распределение крутящего момента.

Недостаток вискомуфт в запаздывающем срабатывании, слабом усилии, удерживающем сцепленными фрикционные и стальные диски. Поэтому вискомуфта при активном срабатывании перегревается.

Вязкостная муфта может быть установлена в раздаточной коробке либо у заднего дифференциала.

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

    • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

  • многодисковая фрикционная муфта, блокирующаяся давлением масла. Устройство раздаточной коробкой передач Haldex, устанавливающееся на Audi, VW, Seat, Volvo и т.п., предполагает наличие стальных и фрикционных дисков. Диски сжимаются, подключая передний или задний мост, давлением масла, которое возникает вследствие набегания корпуса муфты на нажимные ролики.

Для лучшего понимания работы раздаточных коробок современных систем полного привода рекомендуем ознакомиться со статьей «Суть работы блокировок дифференциала».

autolirika.ru

Раздатка Википедия

Трансмиссия автомобиля ЗИЛ-157, от раздаточной коробки отходит три карданных вала

Разда́точная коробка (тж раздатка) — элемент трансмиссии колёсных транспортных средств, основной функцией которого является раздача мощности от двигателя между осями. По конструкции всегда представляет собой отдельный агрегат, в корпусе (картере) которого находятся те или иные механические передачи вращательного движения, разветвляющие единый поток мощности на два или более. Применяется только на полноприводных автомобилях повышенной проходимости, но не является гарантированно обязательным элементом их трансмиссий. Функционально похожий агрегат имеется на локомотивах с гидромеханической передачей. В кинематической цепи элементов трансмиссии автомобиля всегда находится после коробки передач, но до главных передач. Дополнительно к основной своей функции обычно выполняет функцию делителя (удвоителя) доступного числа передач.

Условная классификация раздаточных коробок[ | ]

Полностью автоматическая раздаточная коробка[ | ]

Переключение приводов происходит при помощи сервоприводов или гидропереключателя, решения о переключении принимают электронные системы управления машиной. В просторечии это называется электронной системой полного привода. Огромным плюсом является правильное распределение тягового усилия в разных дорожных и внедорожных ситуациях. Недостатком — зависимость от электроники, электрики и гидравлики, а также утяжеление машины. Наиболее интересными примерами являются раздатки «4-matic», «Quattro» и «X-drive». Электронные раздатки являются актуальными не столько вне, сколько на дороге, особенно если они совмещены с электронными системами распределения тормозного усилия. Например при торможении с большой скорости электронная раздатка способна отключить задний привод, передав на него тормозное усилие, тем временем передний привод продолжает тянуть машину, сохраняя таким образом прямолинейность даже на гололёде. В то же время такая раздатка может отказать например в результате промокания, поэтому она не особо годна для преодоле

ru-wiki.ru
