Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

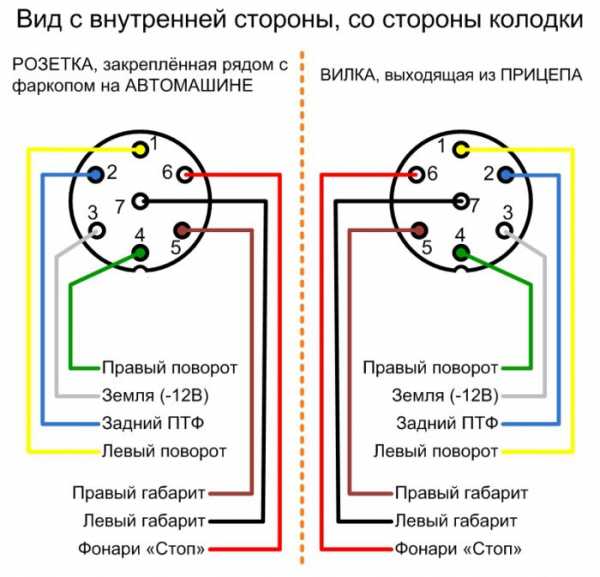

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт



Розетка фаркопа Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.










контакта
Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа



Розетка фаркопа Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.















№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

xn--80anov.xn--p1ai

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России.  Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

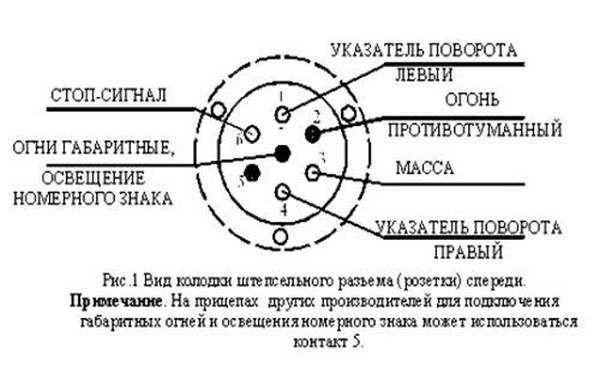

Рисунок 1. Схемы распиновки 7 контактного разъема

  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

elektro220v.ru

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

  • Штатным способом.
  • Универсальным.

Рассмотрим каждый из них.

Штатное подключение

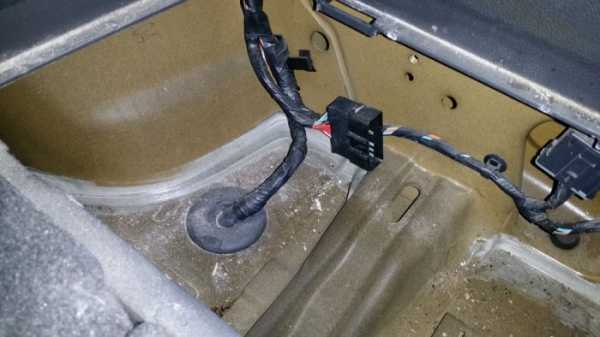

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

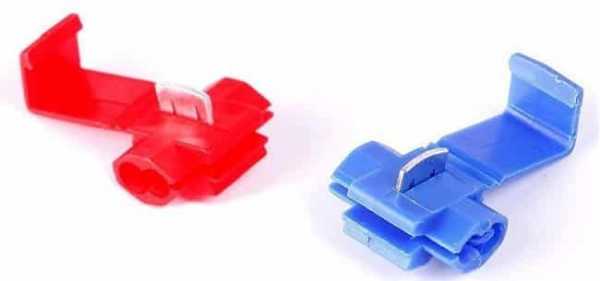

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

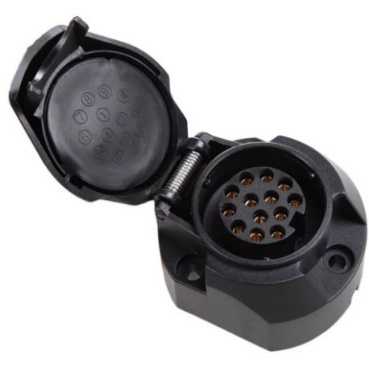

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта Окраска провода Функциональное назначение
1 Желтая Поворотник левого борта
2 Синяя Задний ПТФ
3 Белая Масса для цепей с 1 по 8
4 Зеленая Поворотник правого борта
5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
6 Красная Управление стоп-сигналами
7 Черная Подсветка номерного знака и габаритные огни левой стороны
8 Оранжевая Сигнал заднего хода
9 Красная с коричневым +12 V от аккумуляторной батареи
10 Синяя с коричневым +12 V (при включении зажигания)
11 Синяя с белым Масса для цепи 10
12 Не задействован
13 Зеленая с белым Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Понравилась статья? Поделиться с друзьями:



www.asutpp.ru

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.


Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.





Типы соединительных разъемов





Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.


На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.


Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.


Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.


В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.





Распиновка 7-контактной розетки легкового прицепа (европейский тип)


















Код


Наименование


Цвет провода


1


L


Левый указатель поворота


Желтый


2


54G


Противотуманные фонари*


Синий


3


31


Масса/Земля (-)


Белый


4


R


Правый указатель поворота


Зеленый


5


58R


Правый габарит и подсветка номера


Коричневый


6


54


Стоп-сигналы


Красный


7


58L


Левый габарит


Черный





*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.


Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.








Распиновка 13-контактной розетки легкового прицепа (европейский тип)





















Код


Наименование


Цвет провода


1





Указатель левого поворота


Желтый


2





Противотуманные фонари


Синий


3





Масса/Земля (-) для контактов 1,2, 4-8


Белый


4





Указатель правого поворота


Зеленый


5





Правый габарит и подсветка номера


Коричневый


6





Стоп-сигналы


Красный


7





Левый габарит


Черный


8





Фонарь заднего хода


Розовый


9





+12В (постоянный)


Оранжевый


10





+12В (при включенном зажигании)


Серый


11





Масса/Земля (-) для контакта 10


Бело-черный


12





Резерв (спарен с контактом 3)


Бело-синий


13





Масса/Земля (-) для контакта 9


Бело-красный





Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

pricep29.ru

Схема подключения разъема прицепа (распиновка розетки фаркопа)

  • Главная
  • Статьи
  • Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии

Написать комментарий

kupi-pricep.ru

Схема подключения прицепа, распиновка розетки фаркопа

Дата публикации: .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

  • Левый поворотник (желтый).
  • Противотуманка (голубой).
  • «Земля».
  • Правый поворотник (зеленый).
  • Свободный.
  • Стоп-сигналы (коричневый).
  • Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

avto-moto-shtuchki.ru

Схемы подключения и распиновки розеток, штекеров для фаркопа прицепа

Ежегодно увеличивается число автовладельцев, комплектующих автомобиль фаркопом для транспортировки прицепа. Это требует также и установки универсальной розетки для подключения электрооборудования прицепа, которое необходимо в соответствии с требованиями правил дорожного движения. Очевидно, что нужно иметь представление о схеме подключения прицепа, распиновке розетки фаркопа.

Рассмотрим основные типы схем подключения розетки фаркопа к штекерной части разъёма, позволяющие без проблем обеспечить корректным питанием всё электрооборудование прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

  • Европейский тип на семь контактов — 7 pin Euro.
  • Американский разъём на семь контактов — 7 pin US.
  • Разъёмы на тринадцать контактов — 13 pin.
  • Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему. Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

  • Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
  • Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
  • Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Для корректного подключения этого типа разъёмов ко всем точкам потребления лучше воспользоваться услугами автомобильного электрика.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

  • АБС — антиблокировочная система тормозов.
  • ESP (Electronic Stability Program) — электронная система динамической стабилизации.
  • Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Схемотехника соединения

Для подключения фаркопного соединения необходимо определить, откуда подводить необходимые контакты питания или управления.

В автомобилях, выпущенных раньше двухтысячного года, задние световые приборы управлялись аналоговыми схемами. Для правильного подключения прицепа электрические схемы достаточно просты. Провода от коробок включения коммутации задних габаритов, поворотных повторителей и стоп-сигналов подключаются к соответствующим клеммам фаркопного разъёма нужного типа.

Проверить правильность соединения можно при помощи тестовой лампы, подключая её к той или иной клемме фаркопной розетки и общему контакту. Лампа должна правильно реагировать на включение габаритов, стоп-сигналов и поворотных повторителей. Контакты должны соответствовать схеме распиновки используемого типа разъёма.

Цифровые модули подключения

Более современные автомобили оснащены цифровыми схемами управления электрооборудованием, в том числе и световыми приборами. Как правило, на осветительные приборы подаётся необходимое напряжение и отдельно сигналы цифрового управления. Методика прямого подключения стала практически невозможной.

Прямое подключение фаркопного разъёма к фонарям заднего освещения и оповещения также невозможно, т. к. оно, как правило, является светодиодным. При подключении дополнительной нагрузки контроллер управления зафиксирует превышение потребляемого тока, выдаст ошибку и отключит эти приборы. Для коммутации розетки прицепа с системами современного автомобиля понадобится специализированный модуль согласования.

Такие модули комплектуются подробной инструкцией, схемой и списком моделей автомобилей, к проводке которых возможна установка устройства. А также прикладывается набор всех необходимых для монтажа проводников.

Модуль согласования можно попробовать собрать самостоятельно. В продаже встречаются наборы для сборки модулей согласования.

Приложенные к наборам схемы коммутации таких модулей изображены лишь в общих чертах. Трассировку проводников необходимо производить самостоятельно в каждом отдельном случае.

Людям со средними познаниями в электронике не составит труда найти схему устройства в интернете и собрать его самостоятельно.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Зарядку аккумулятора прицепа придётся проводить вне разъёма, так же как и все прочие возможные силовые коммуникации.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

При отсутствии проводов в комплекте устройства нужно выбирать их в обязательном соответствии с указанными на рисунках сечениями и цветами.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность. Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Рекомендации по безопасности

Для безопасного, долгосрочного использования электрооборудования автоприцепа необходимо соблюдать простые, но важные правила:

  • Не перегружать внутреннюю электрическую сеть прицепа. Это особенно легко сделать при использовании электробытовых приборов большой мощности. Такая перегрузка может привести к короткому замыканию или возгоранию.
  • Визуально проверять состояние электропроводки перед каждым использованием прицепа. Раз в полгода тестировать электрические цепи при помощи мультиметра.
  • В начале каждого сезона эксплуатации проверять состояние соединений вне кузова автомобиля и прицепа. При необходимости промазывать солидолом места изолированных зон контактов и разъёмов.
  • Своевременно крепить разболтавшиеся в процессе эксплуатации провода с помощью пластмассовых хомутов или клипс.
  • По возможности использовать в осветительных и сигнальных системах прицепа светодиодное влагостойкое оборудование.

К правильному подключению электрических цепей прицепа нужно отнестись внимательно. Отсутствие или неправильное функционирование габаритов, поворотных повторителей или индикации торможения на дороге опасно и ведёт к аварийным ситуациям. А также это влечёт за собой наложение штрафа сотрудниками ГИБДД.

chebo.pro
